流线型传感检测端外壳结构设计

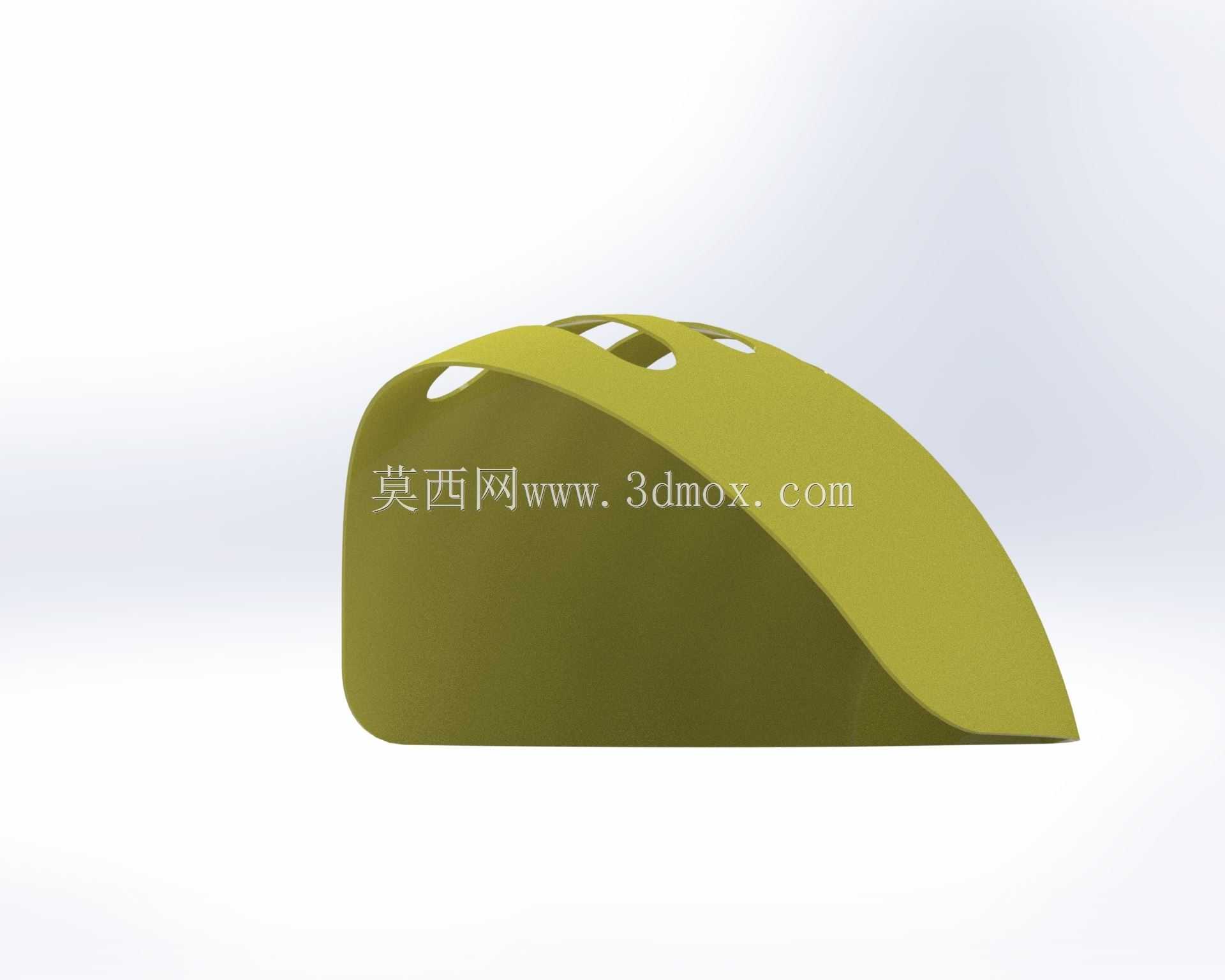

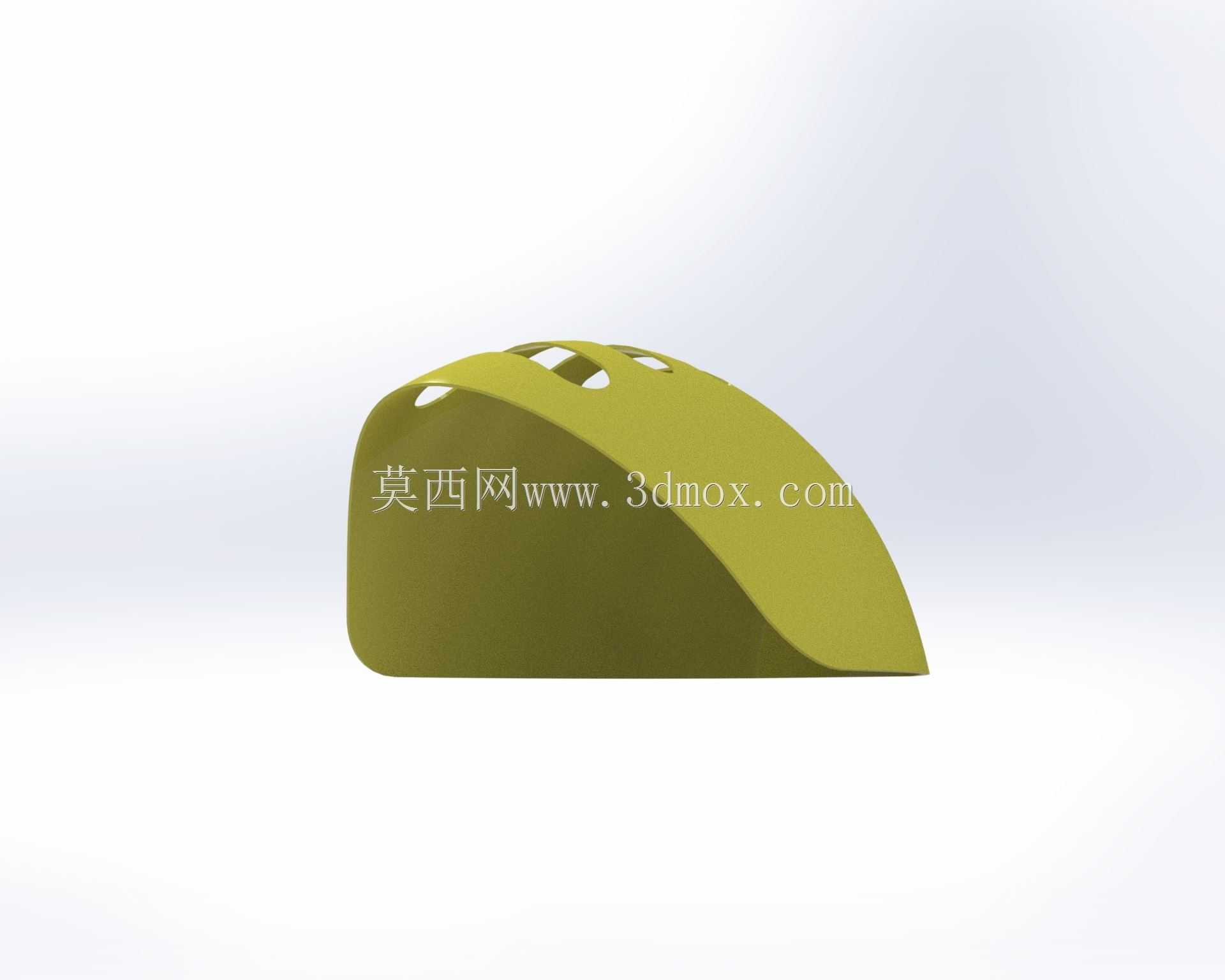

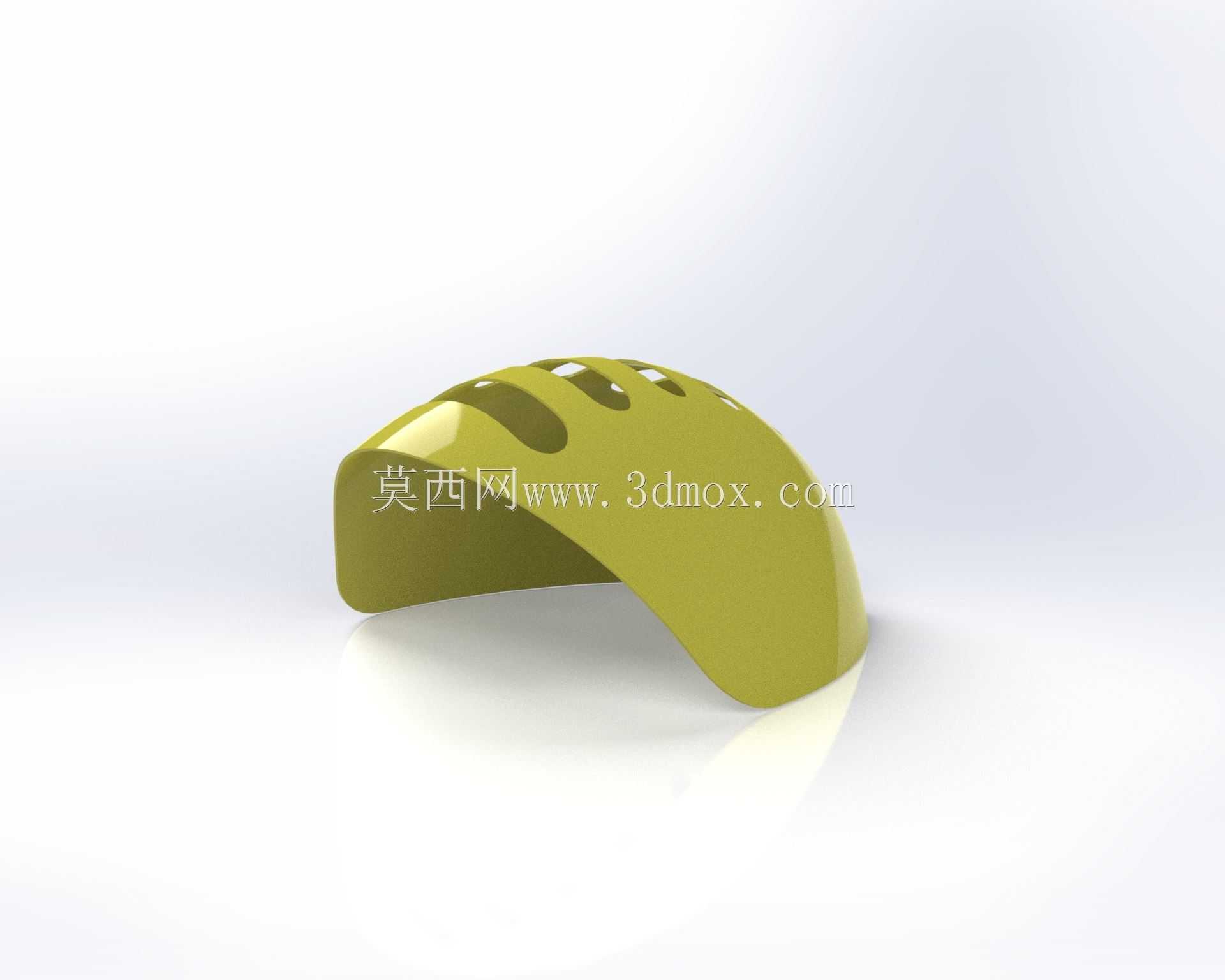

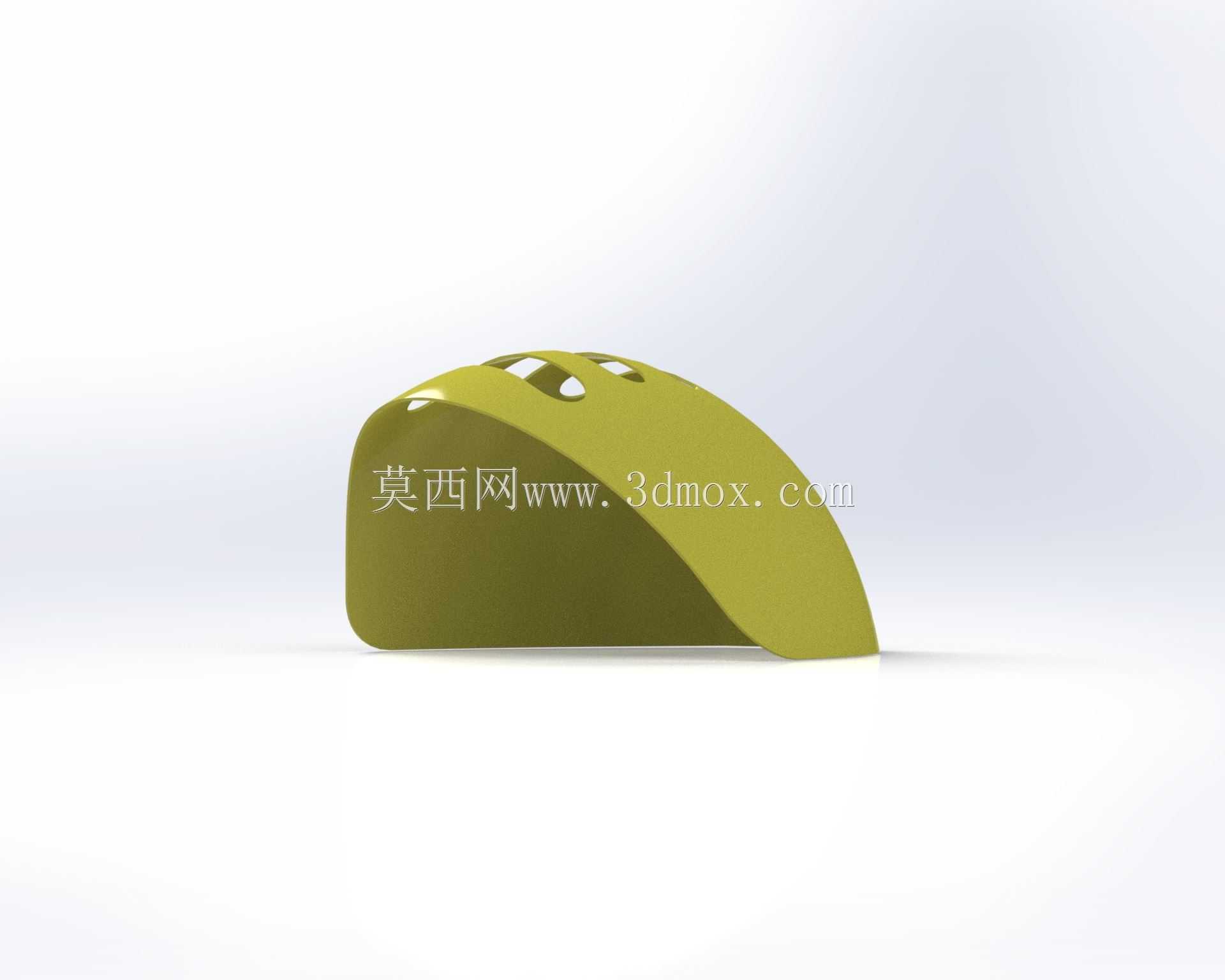

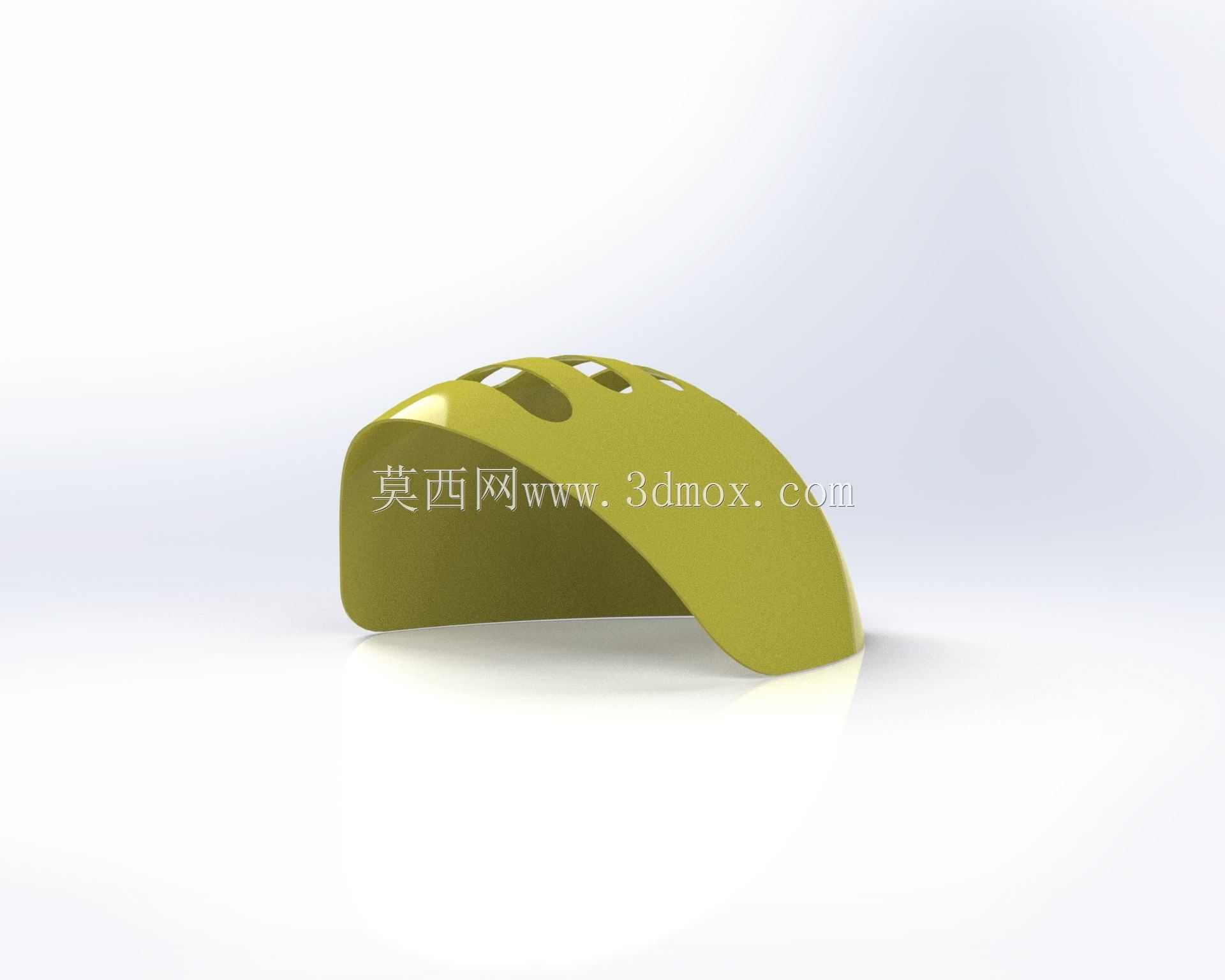

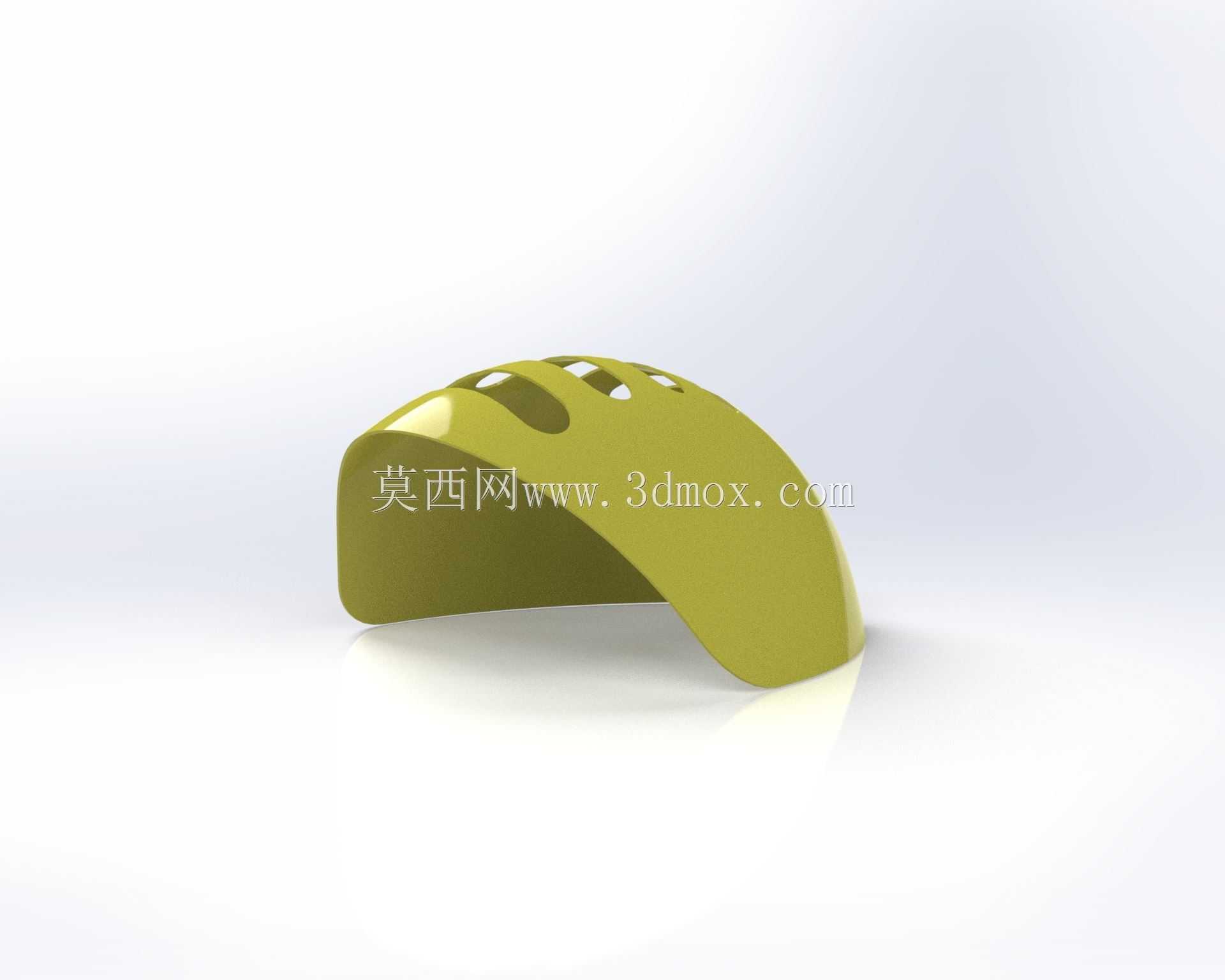

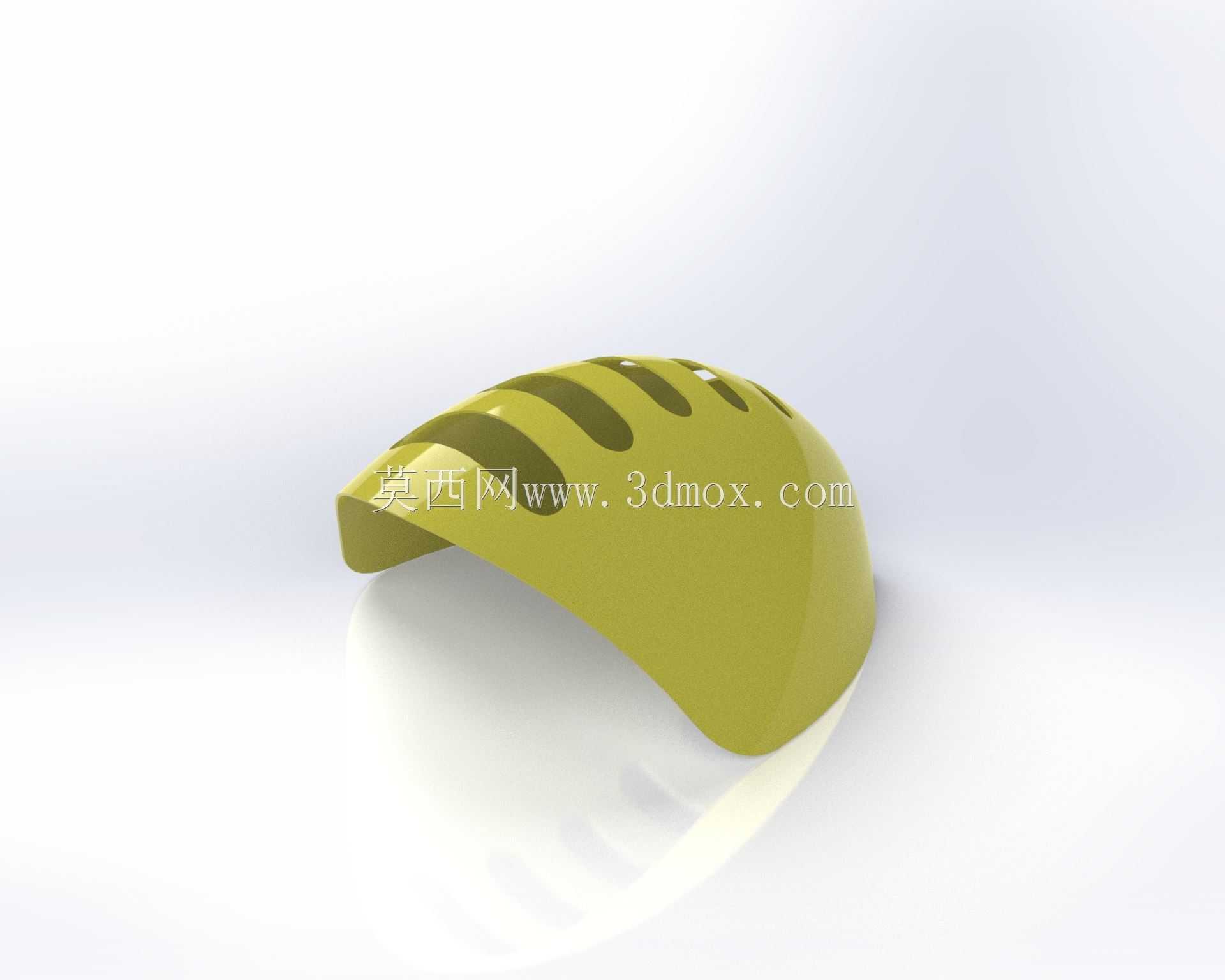

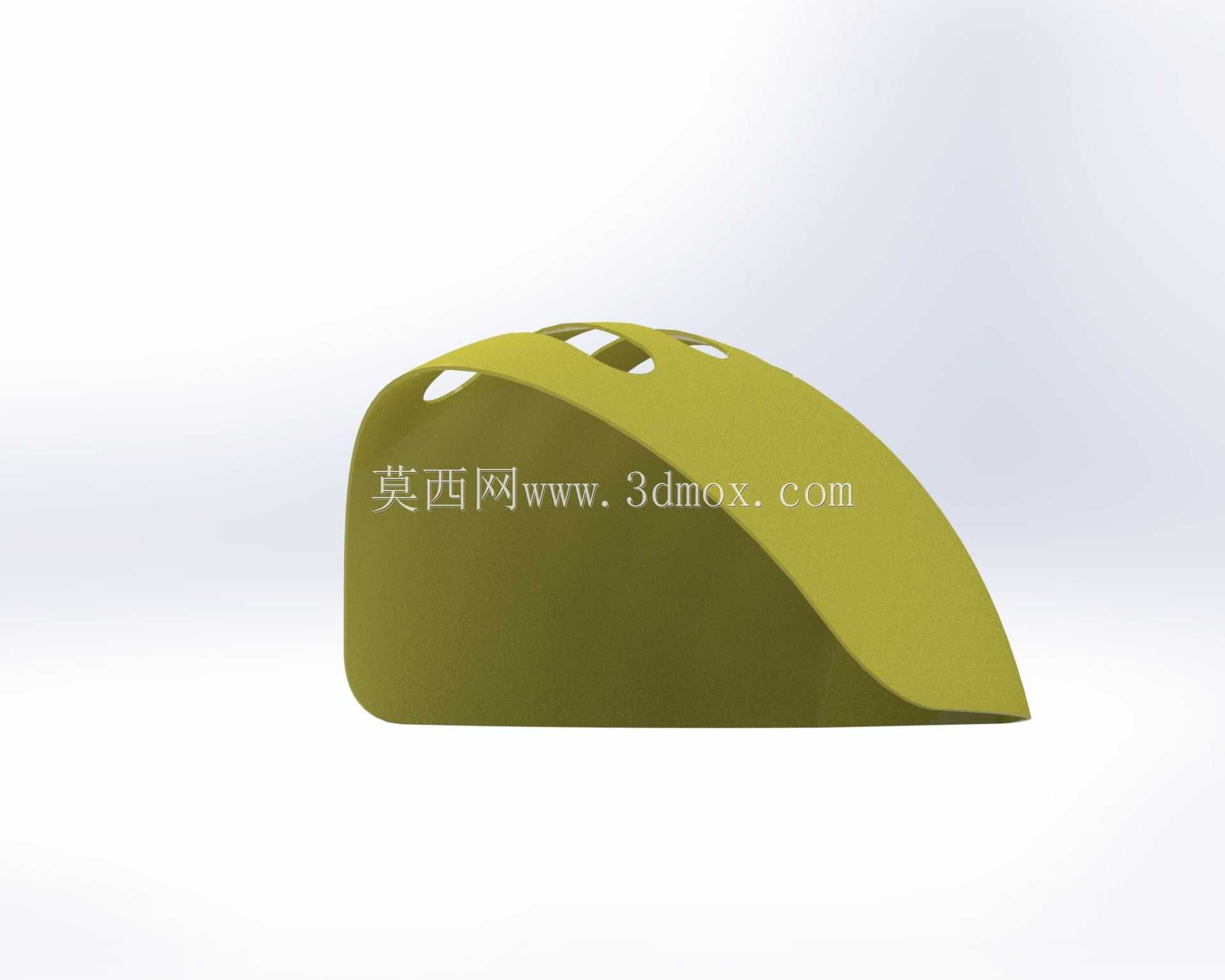

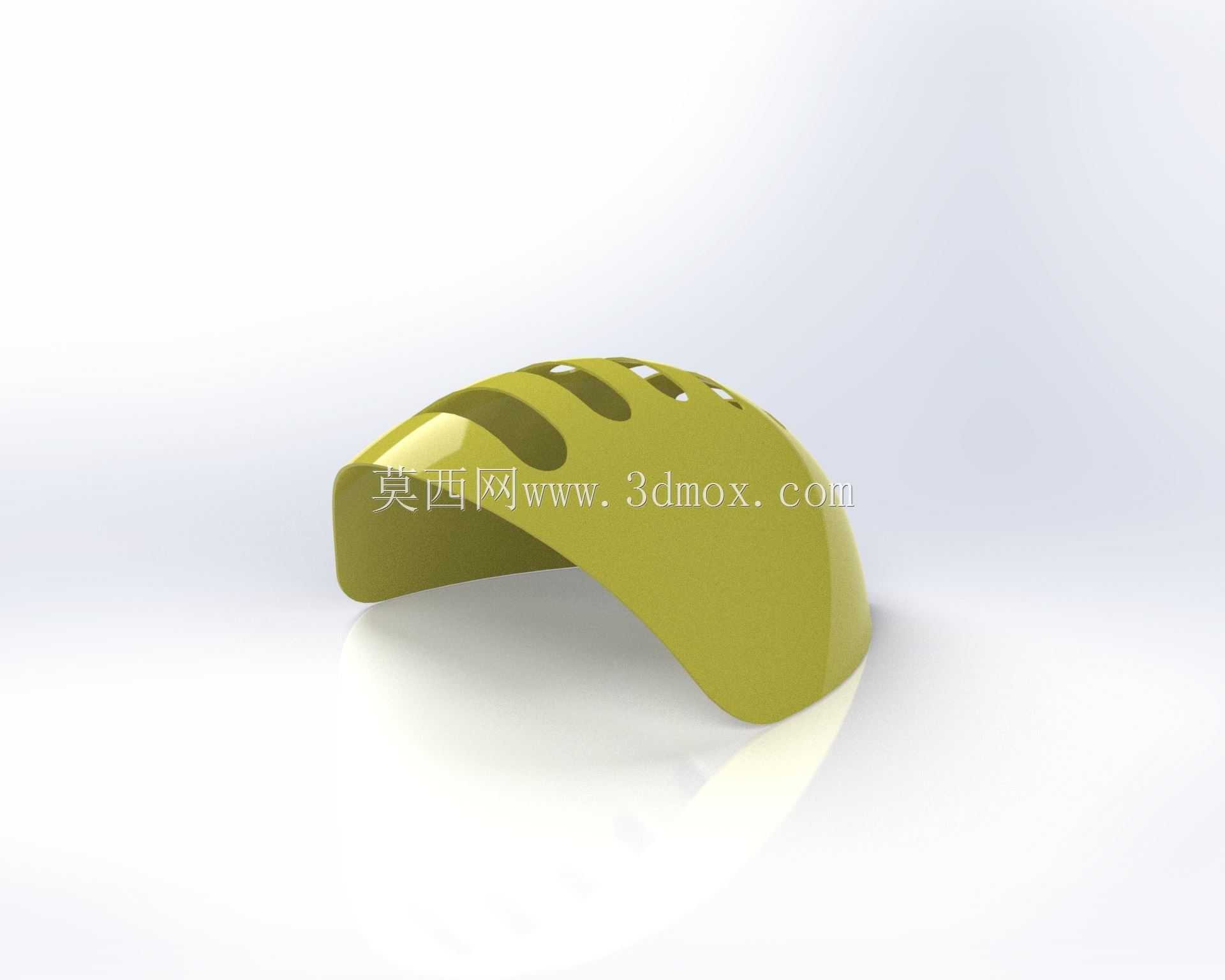

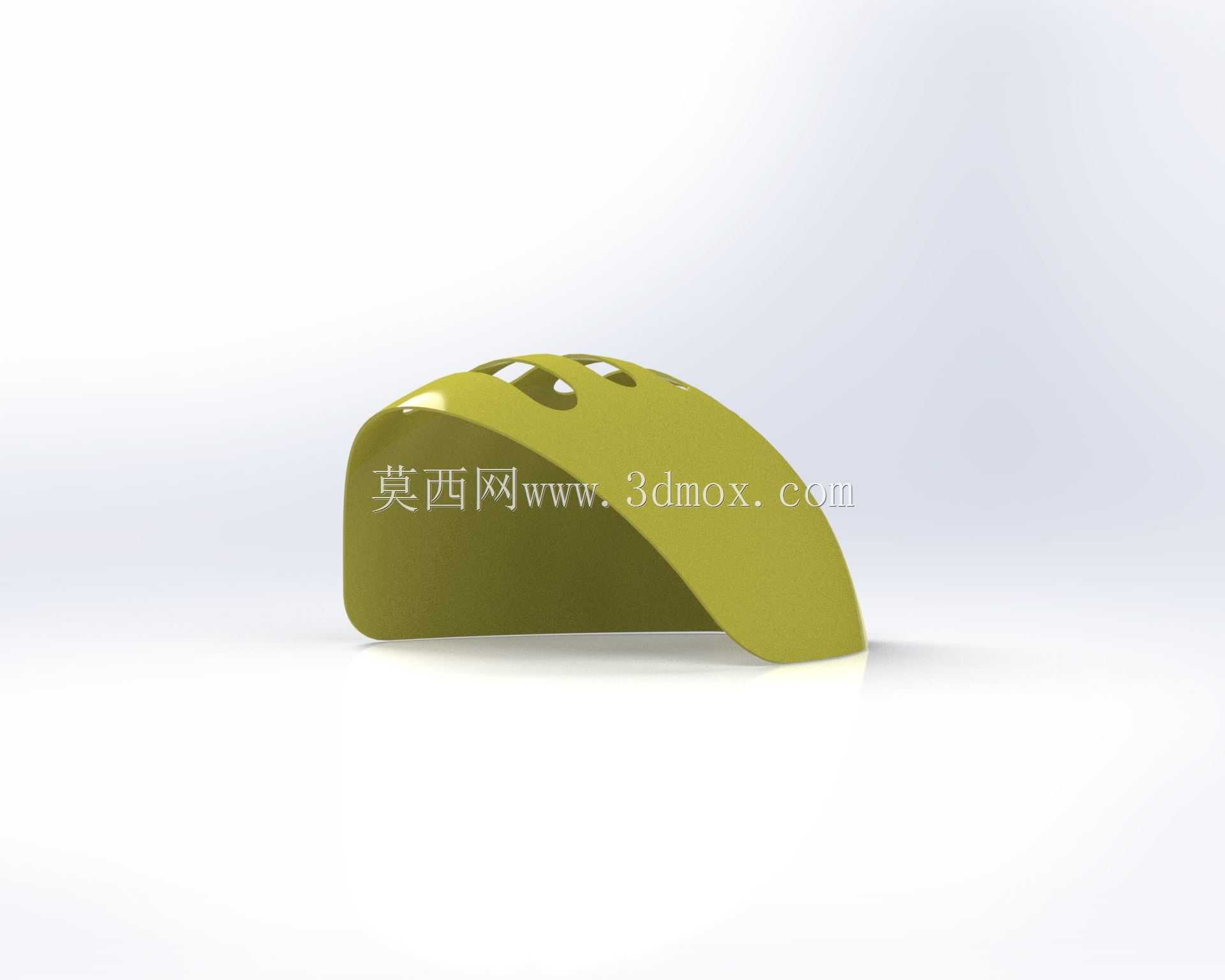

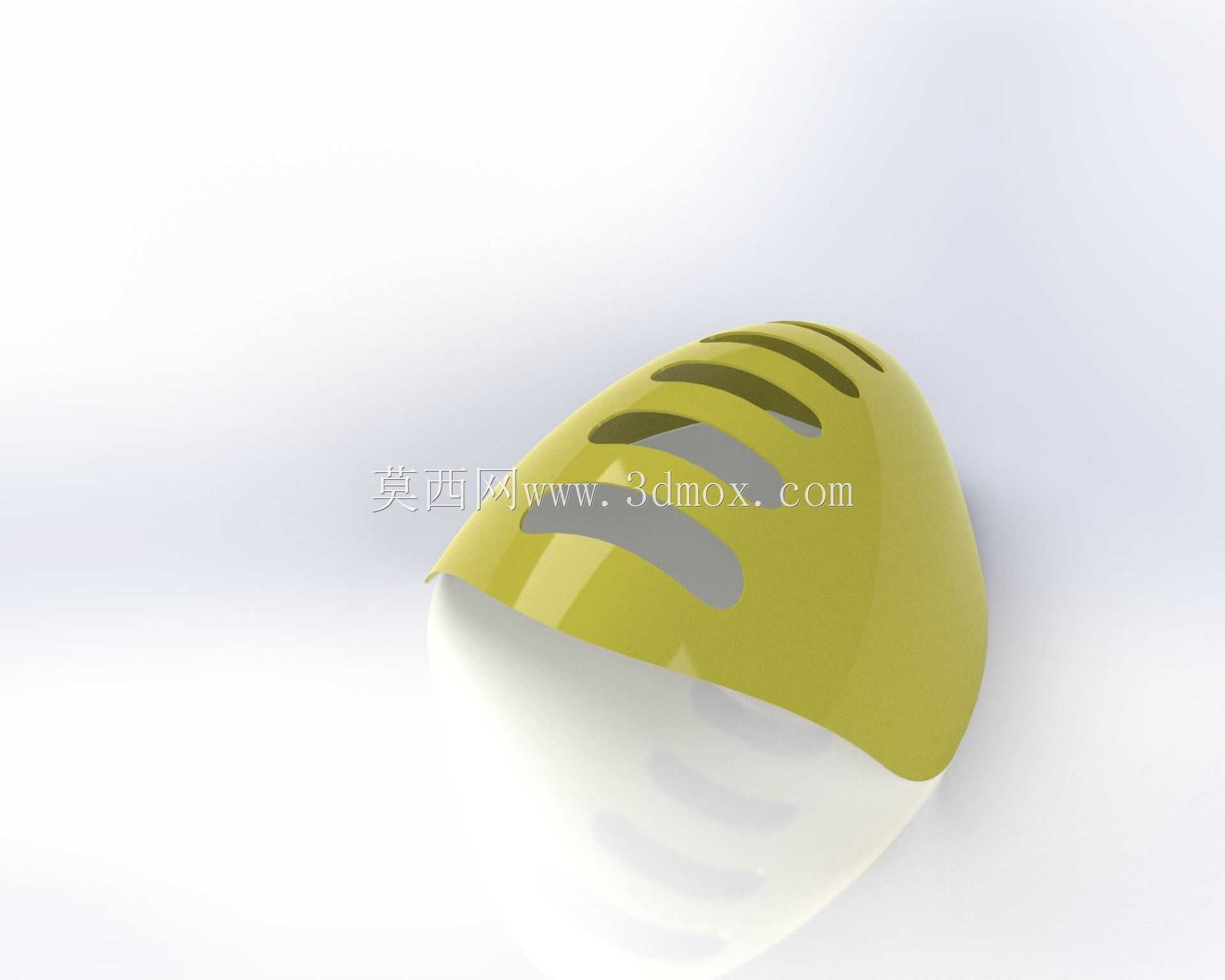

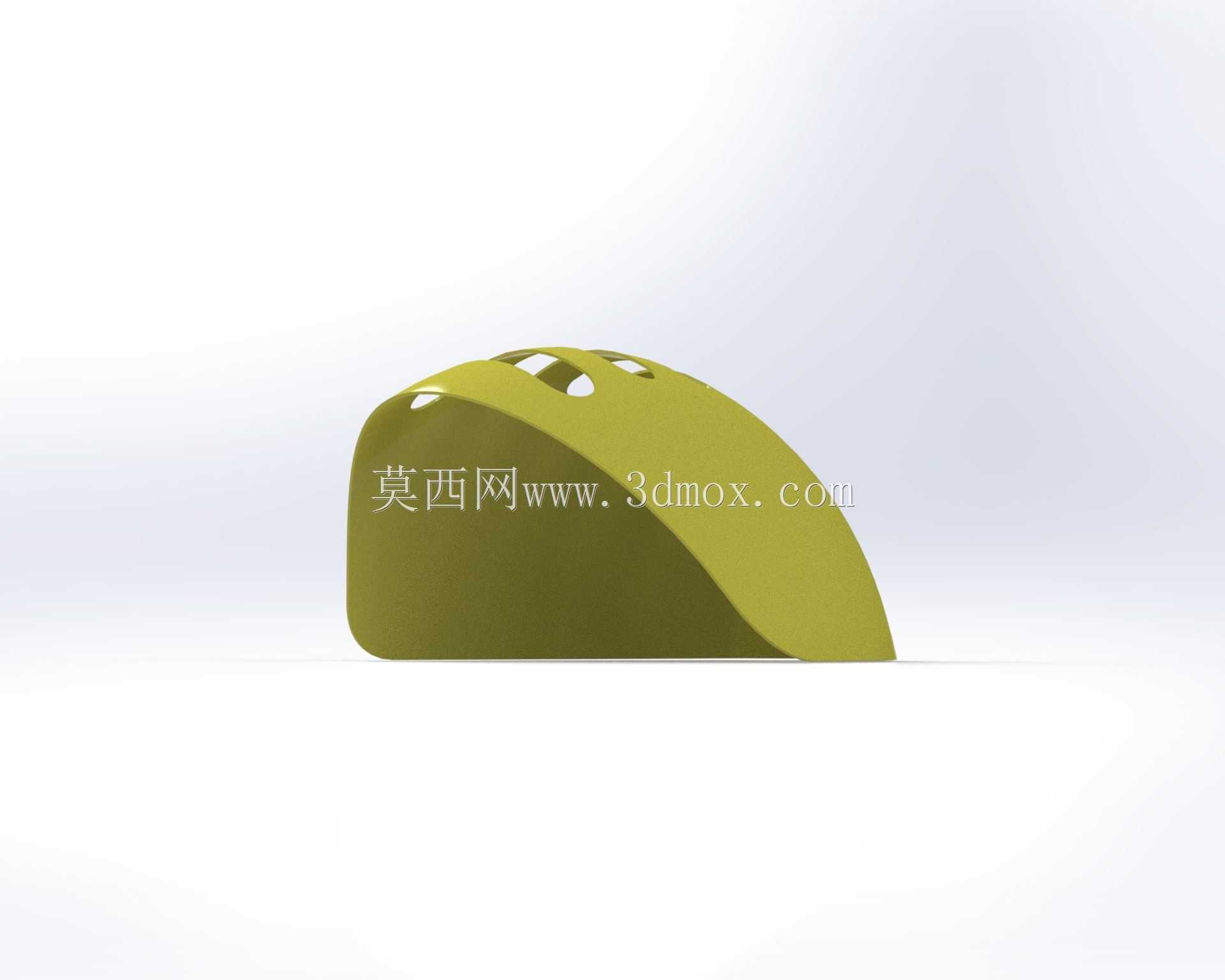

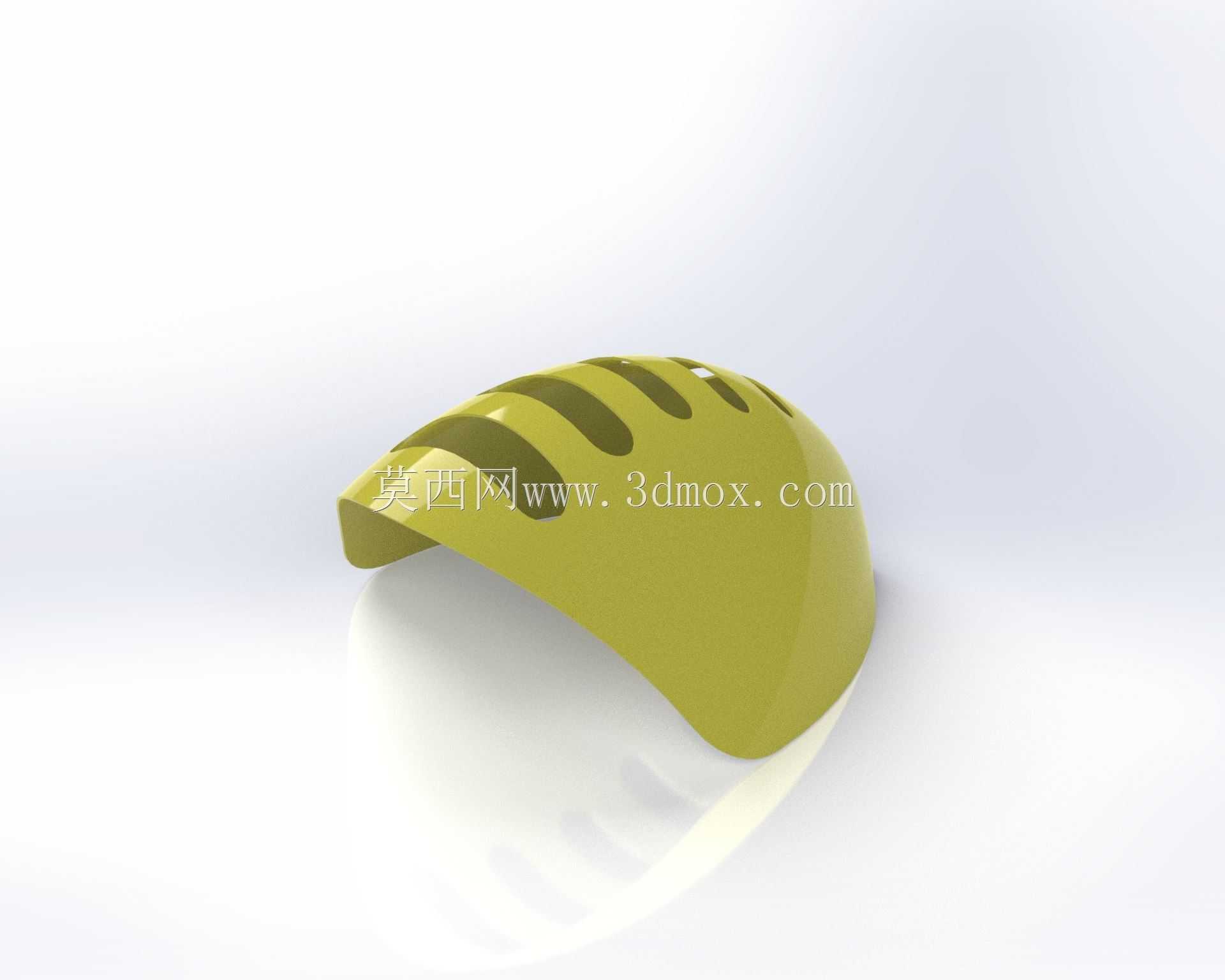

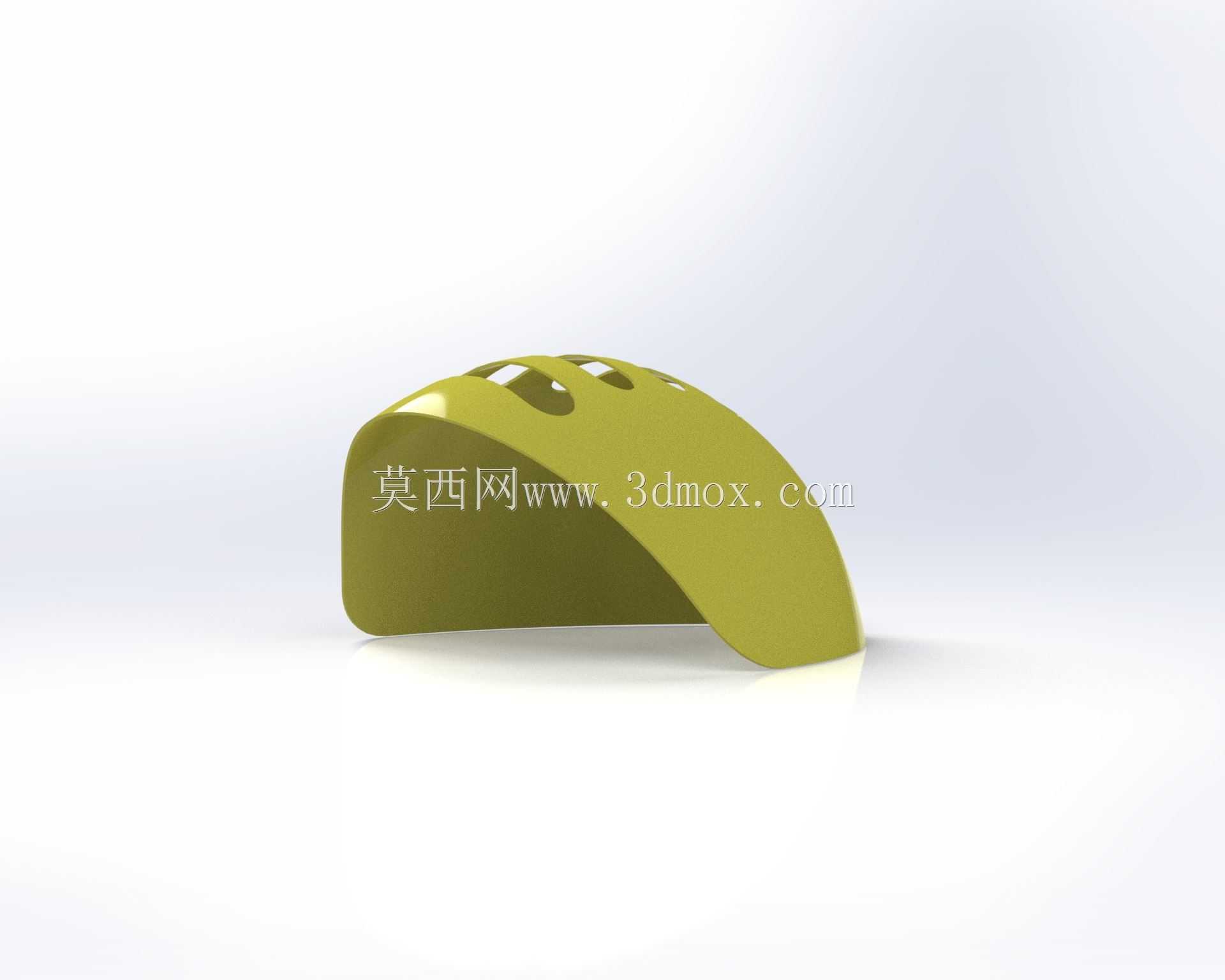

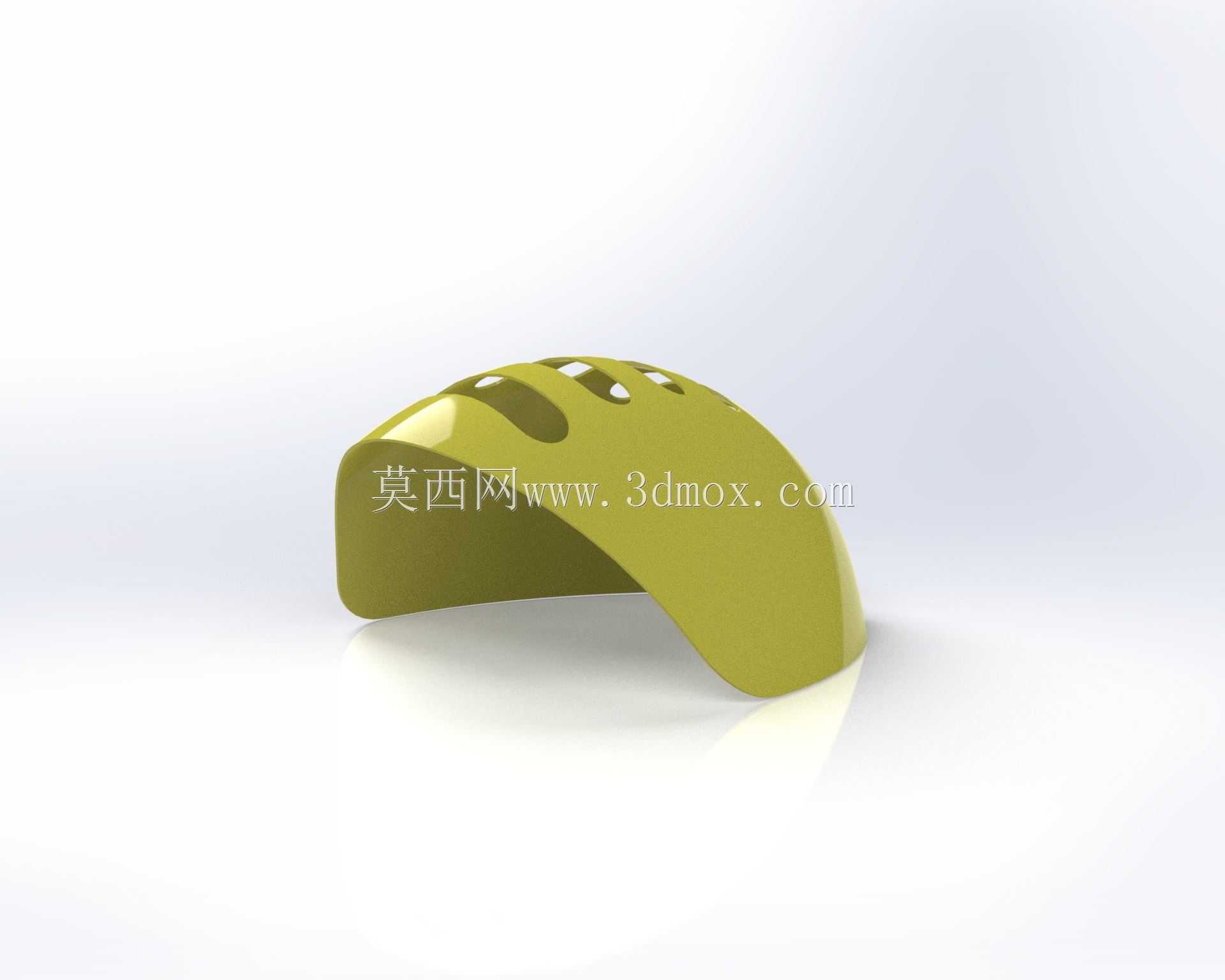

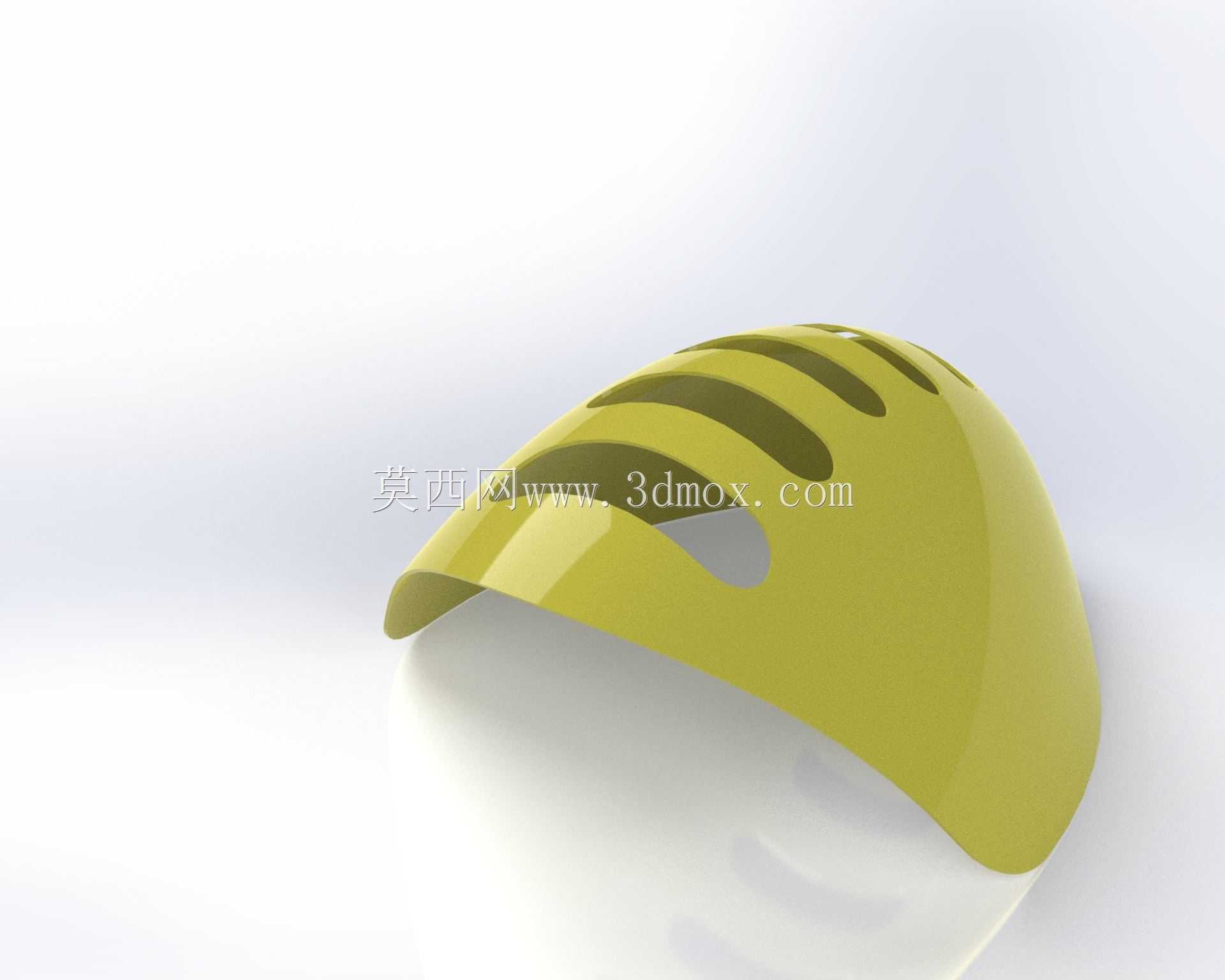

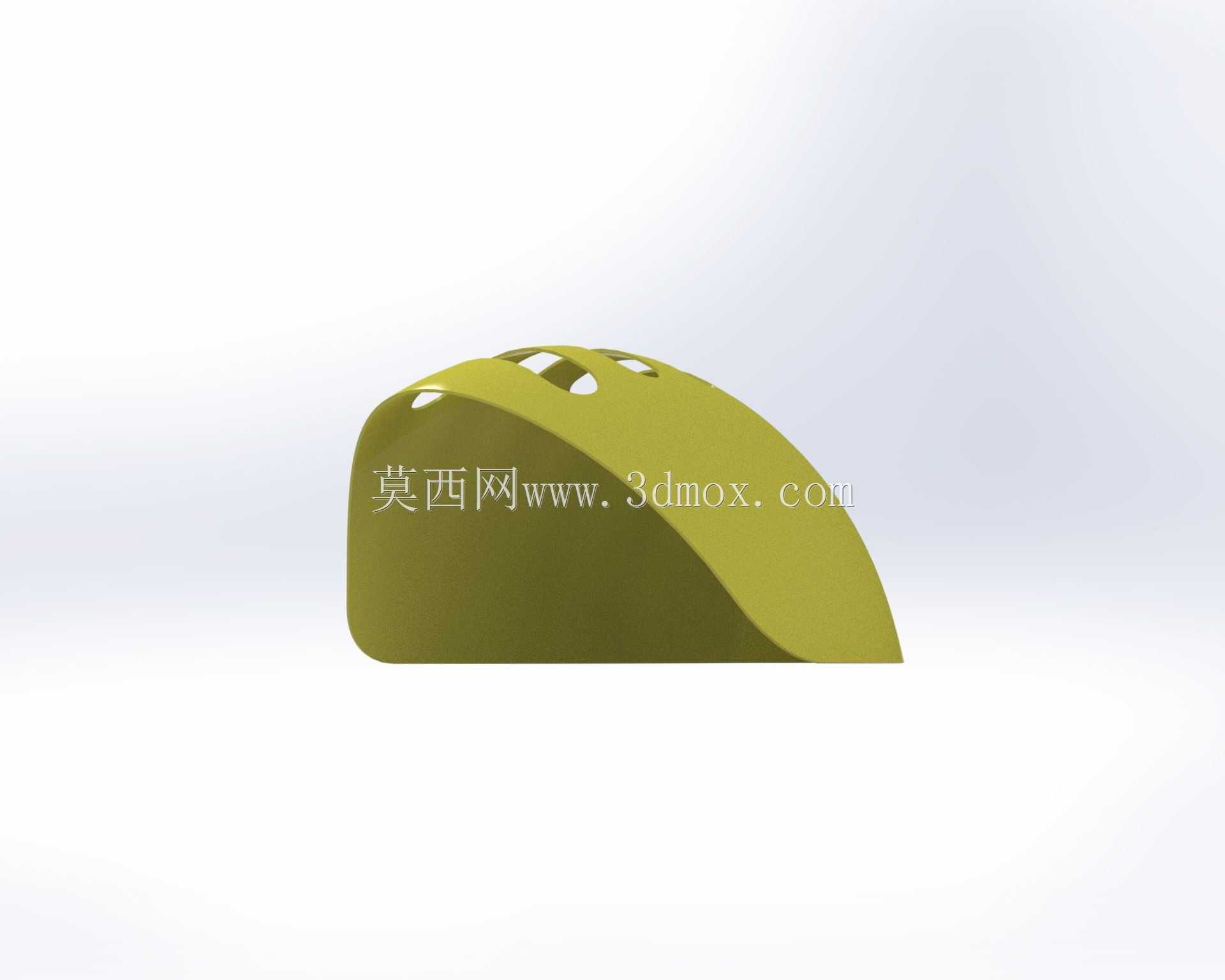

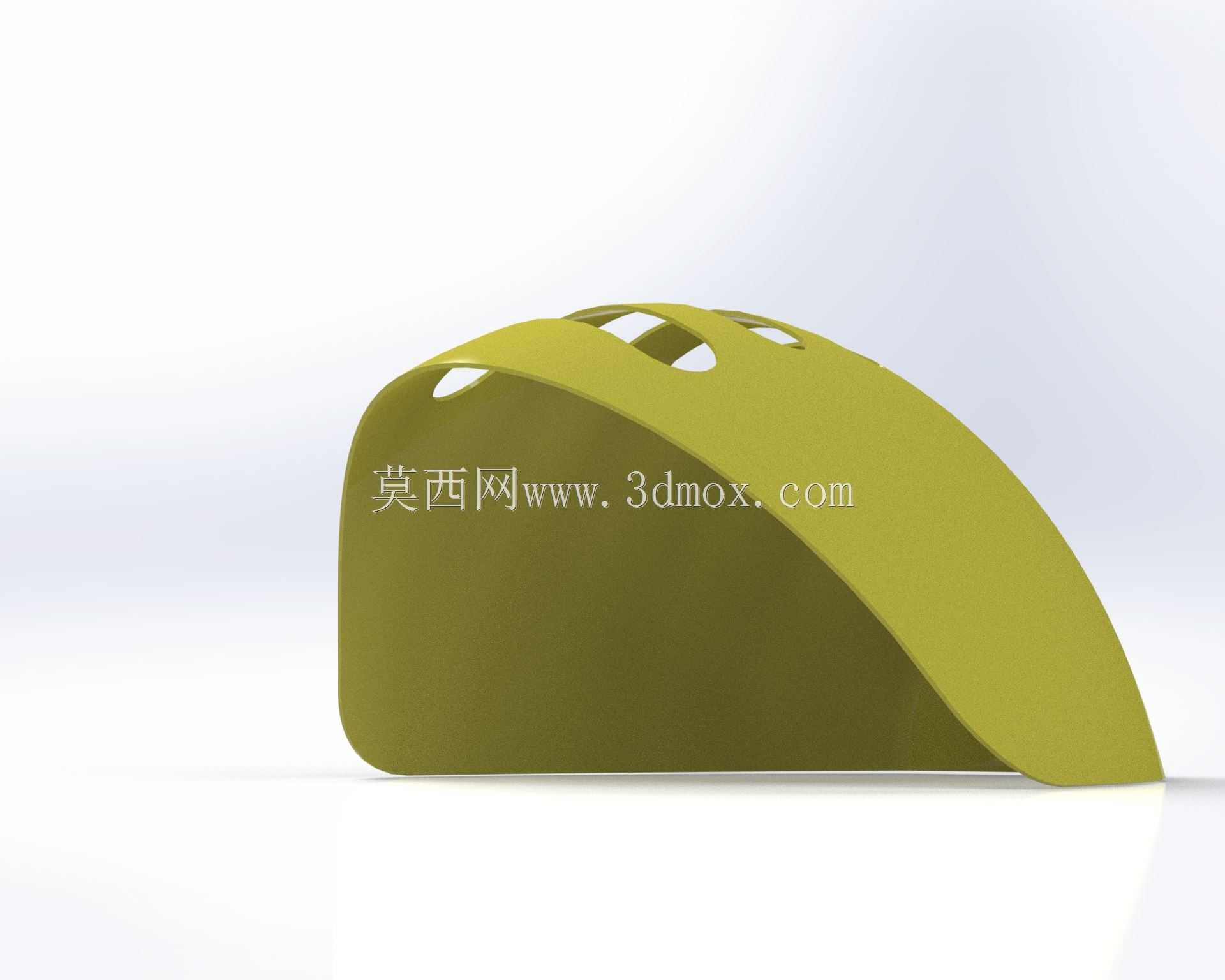

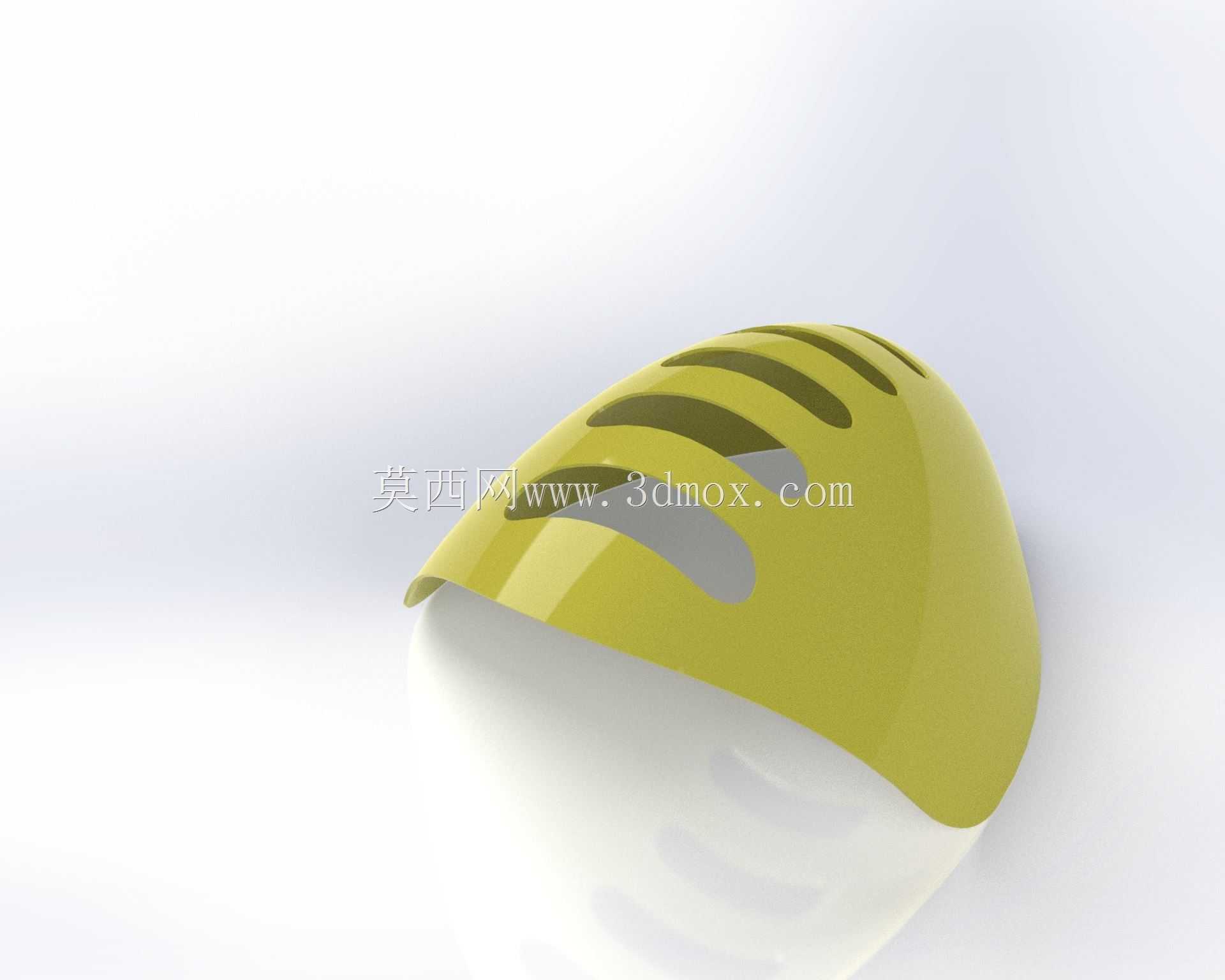

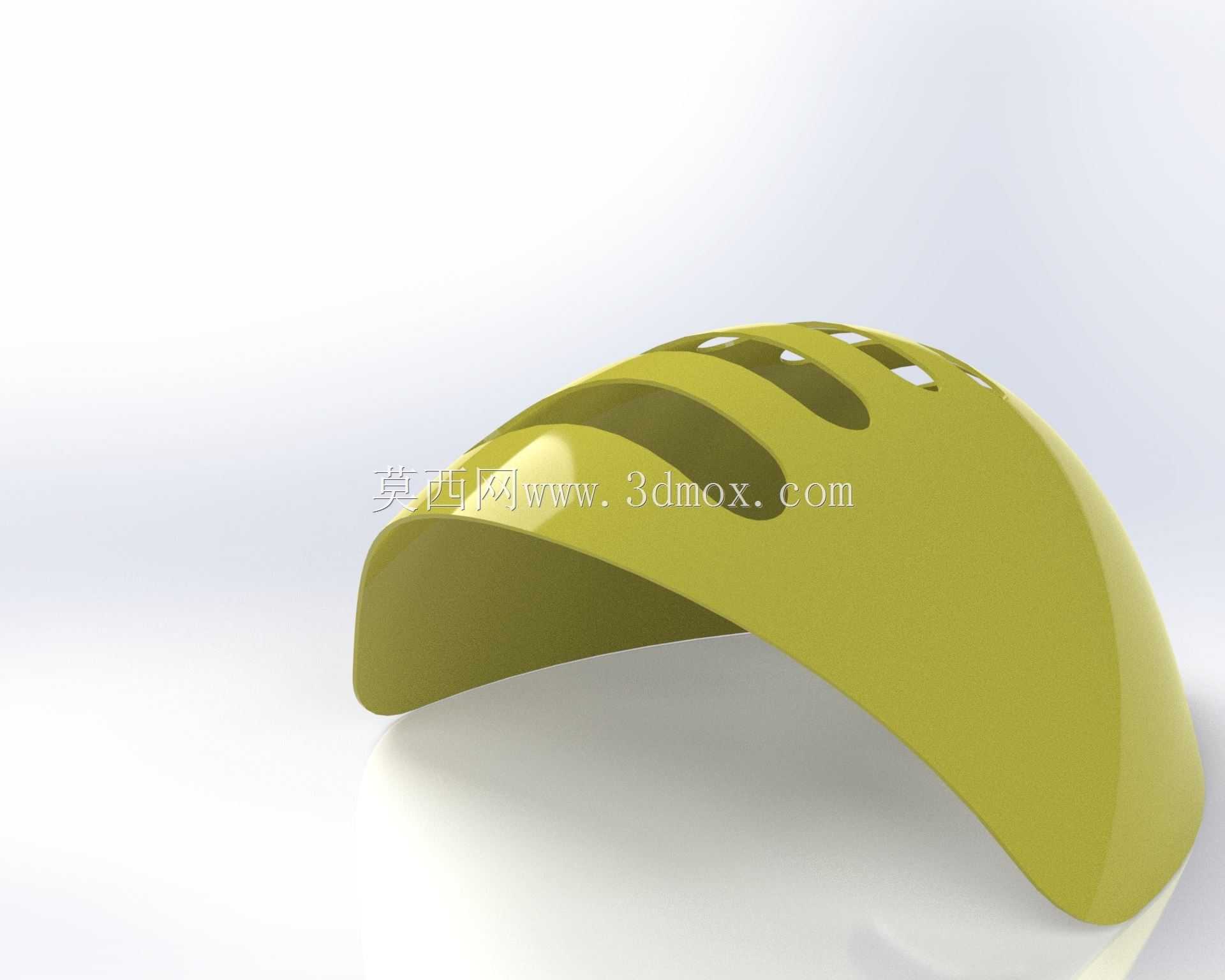

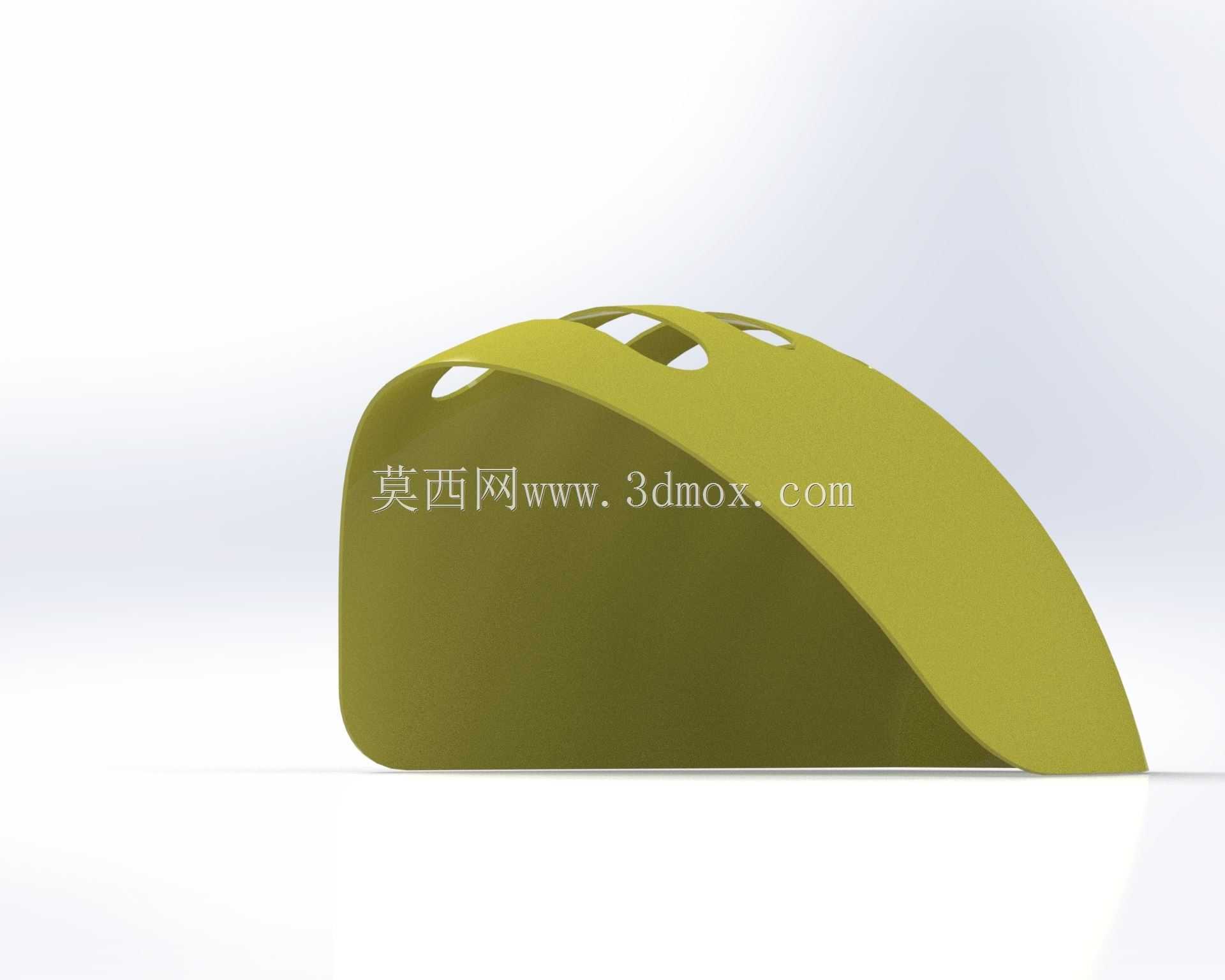

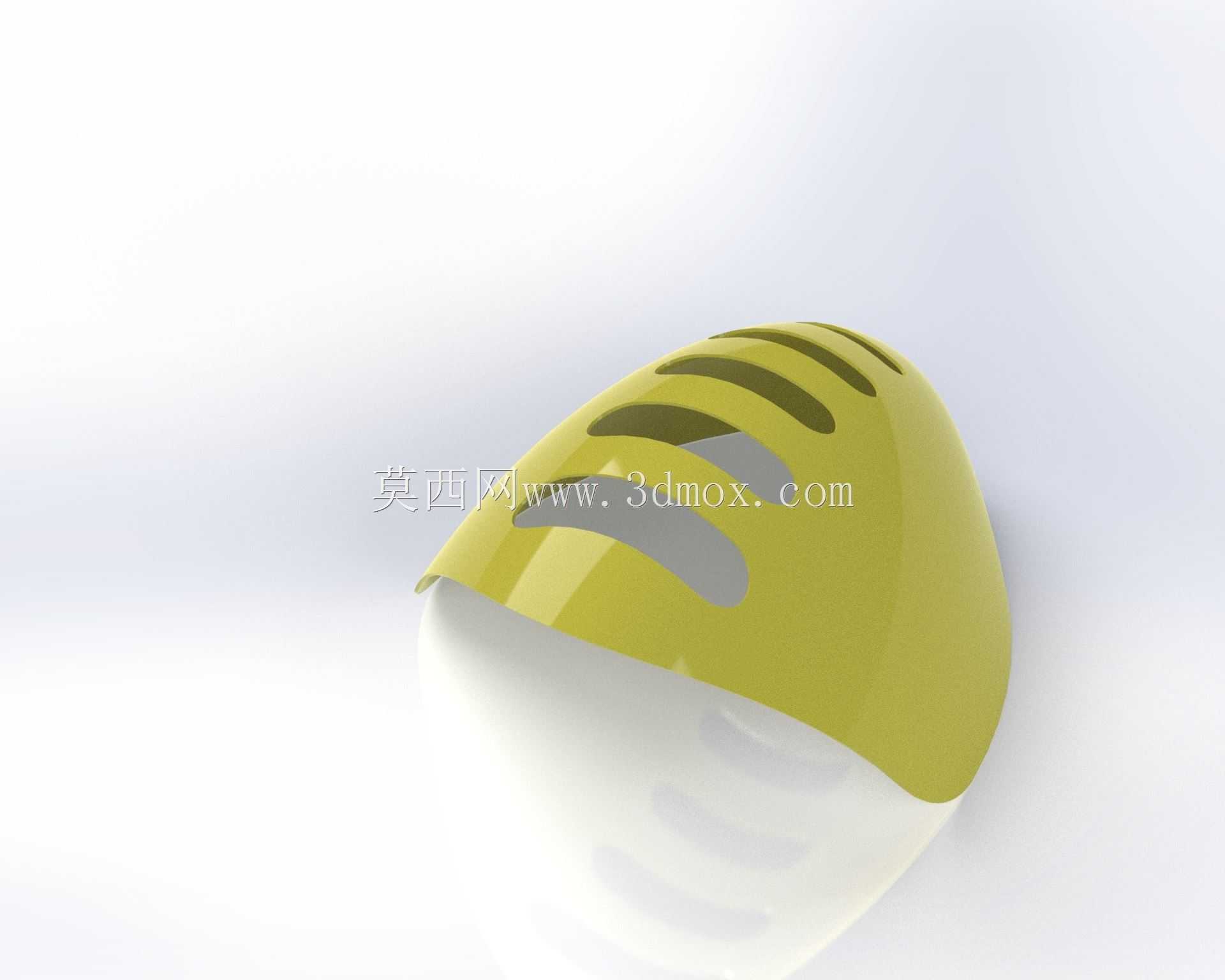

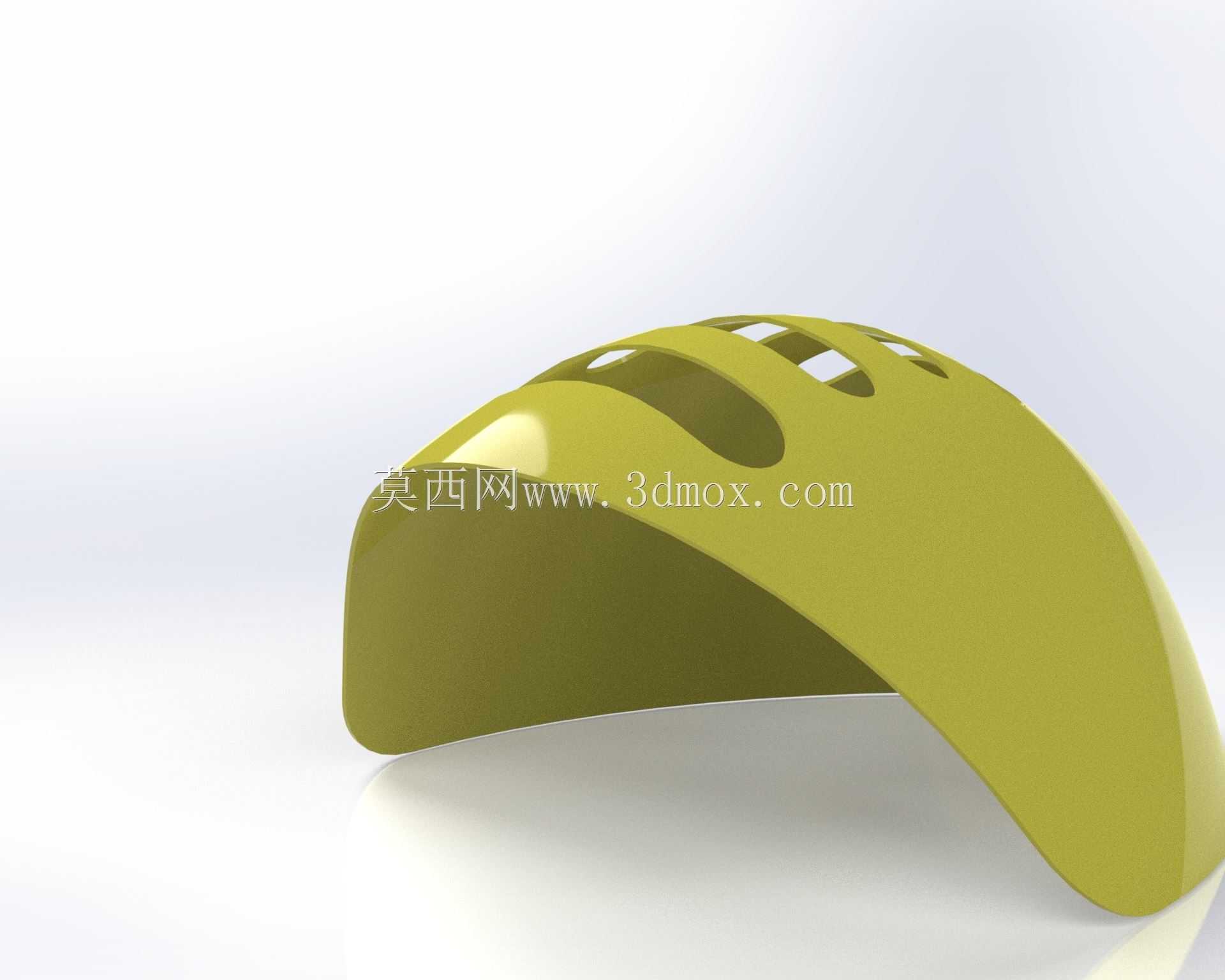

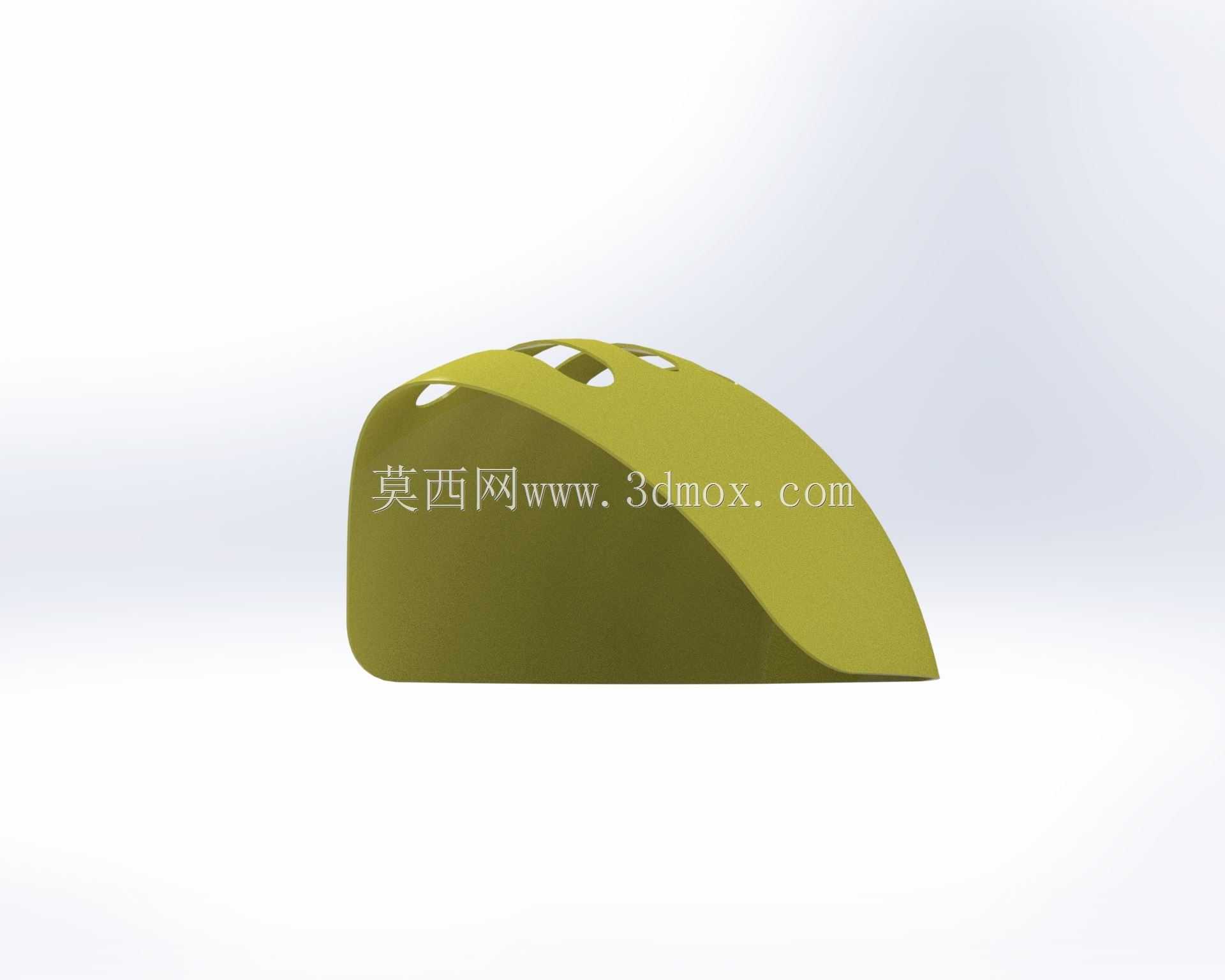

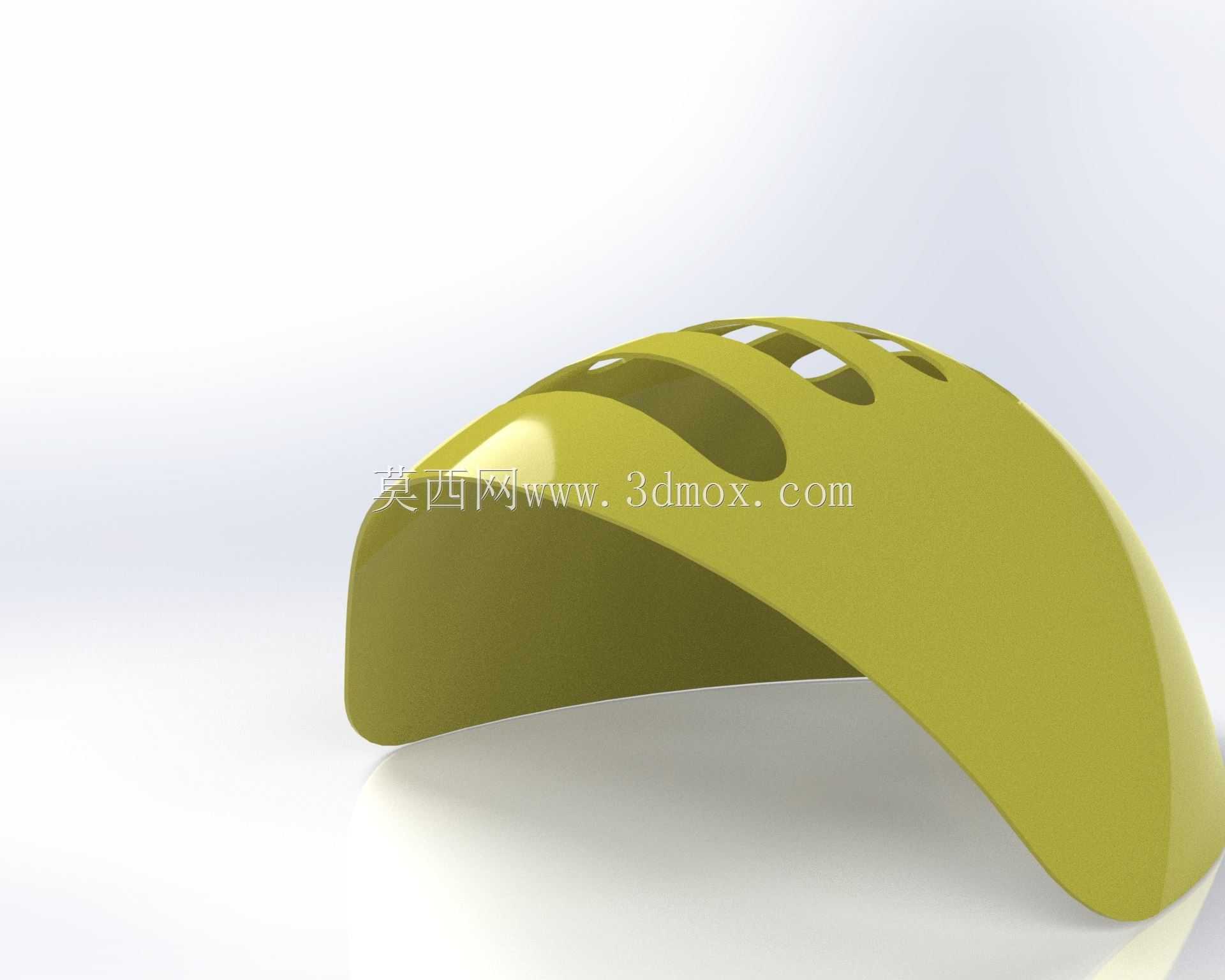

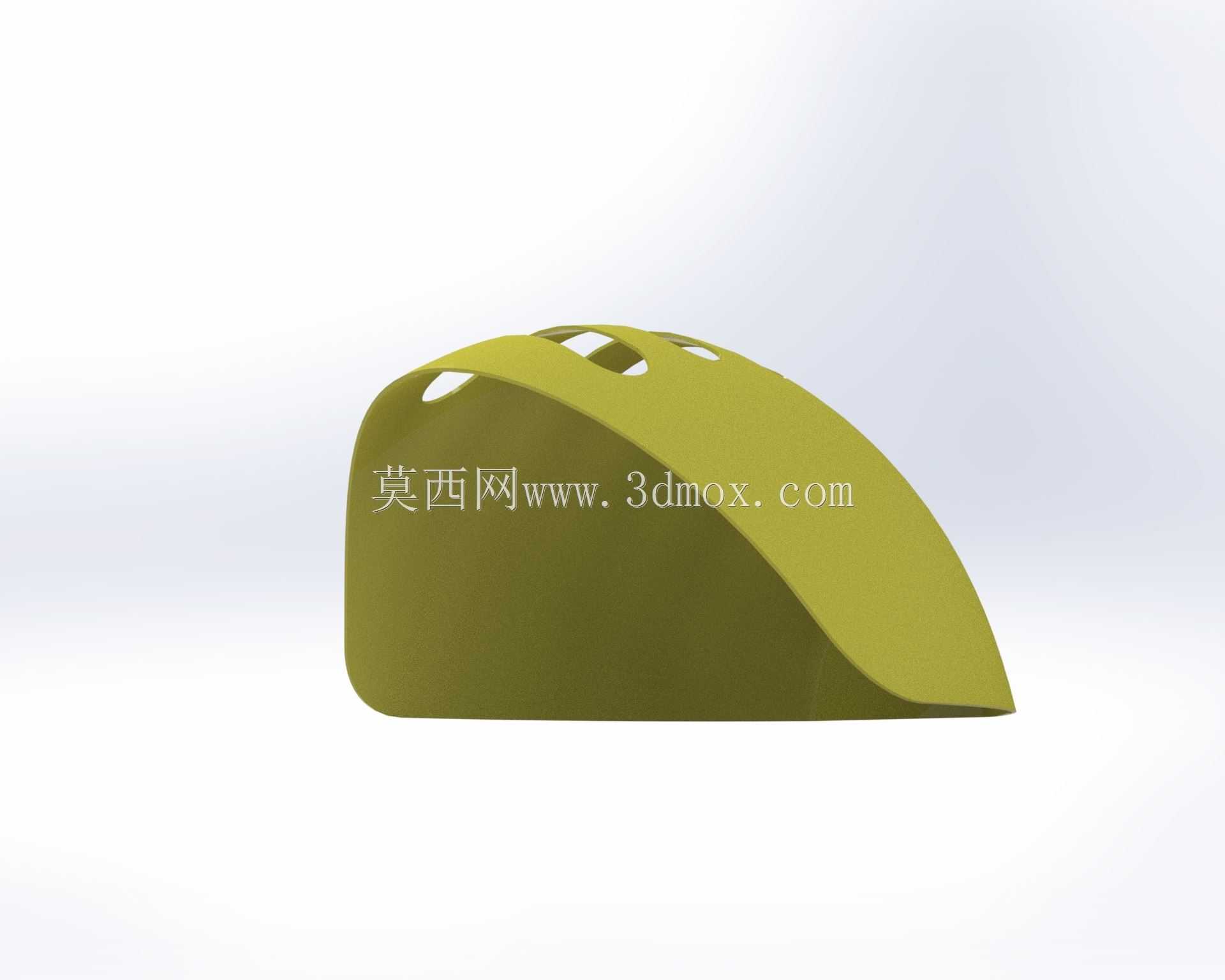

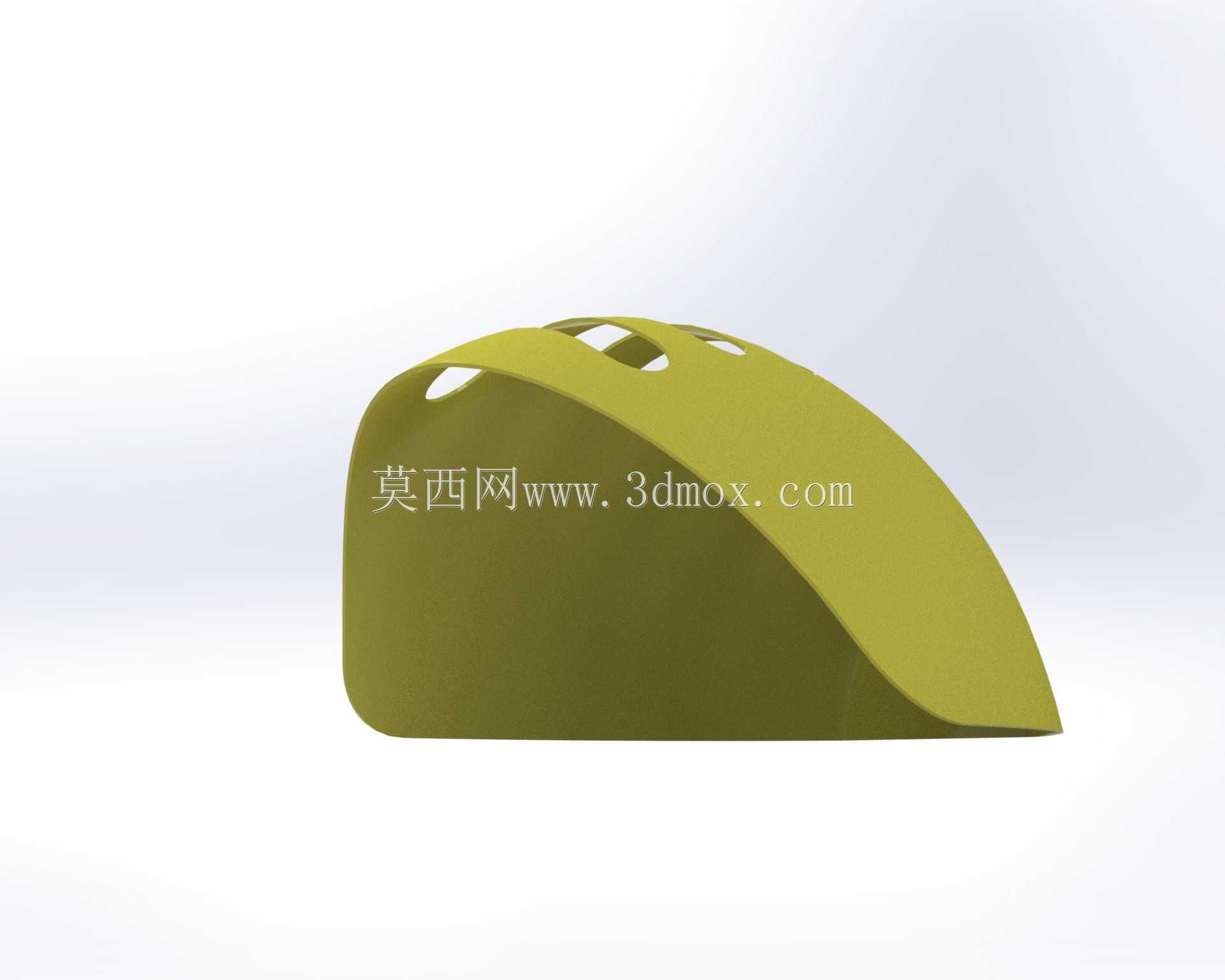

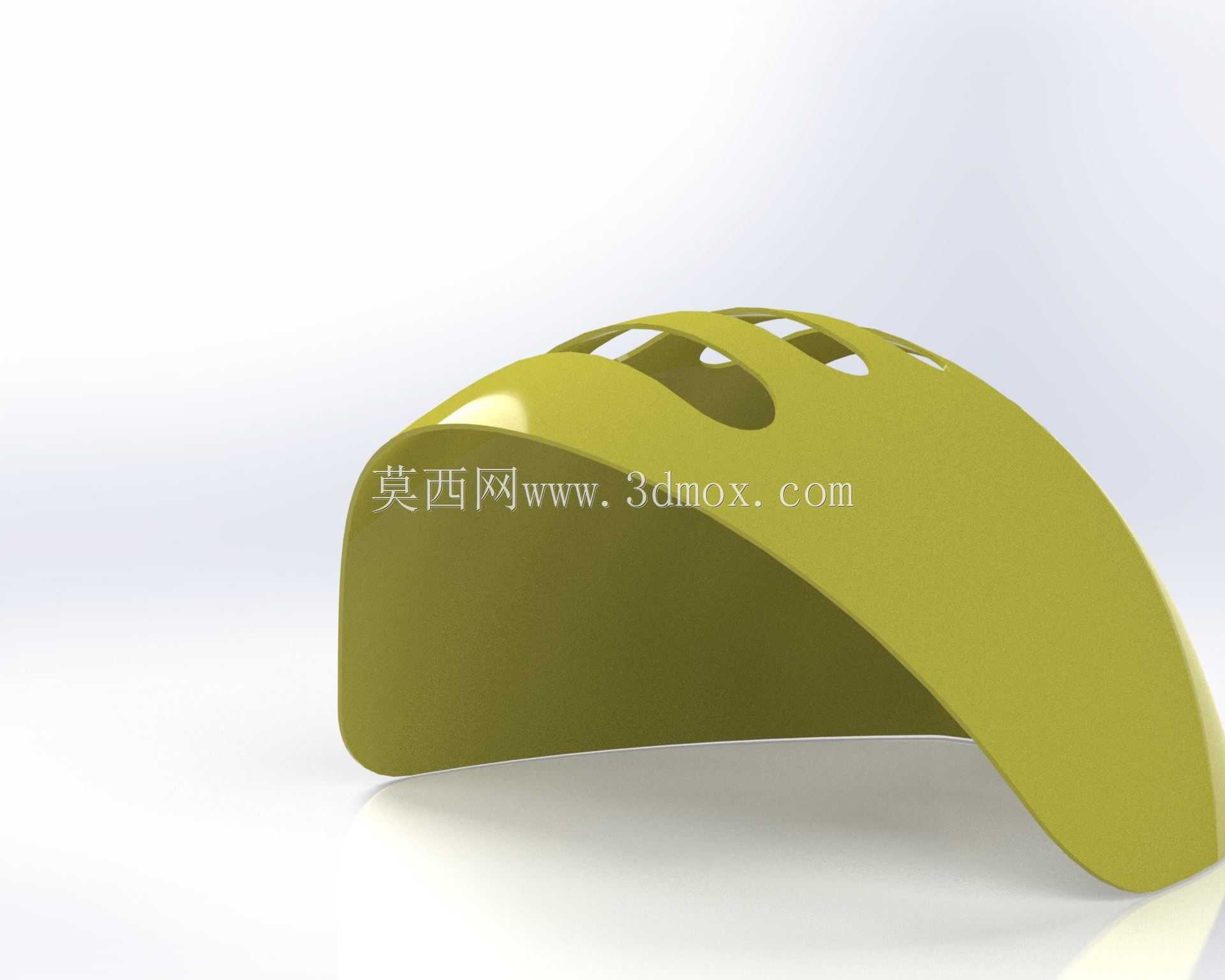

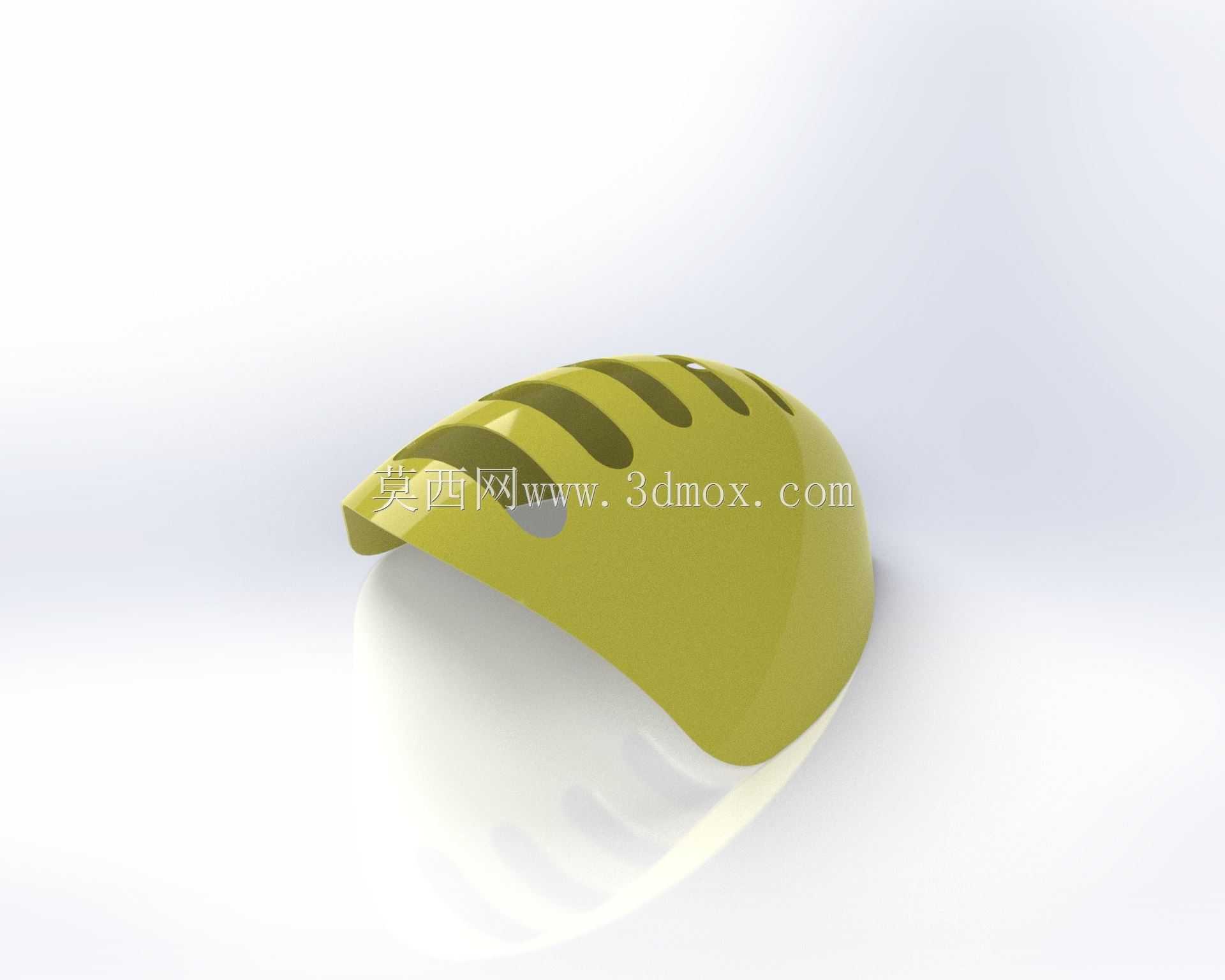

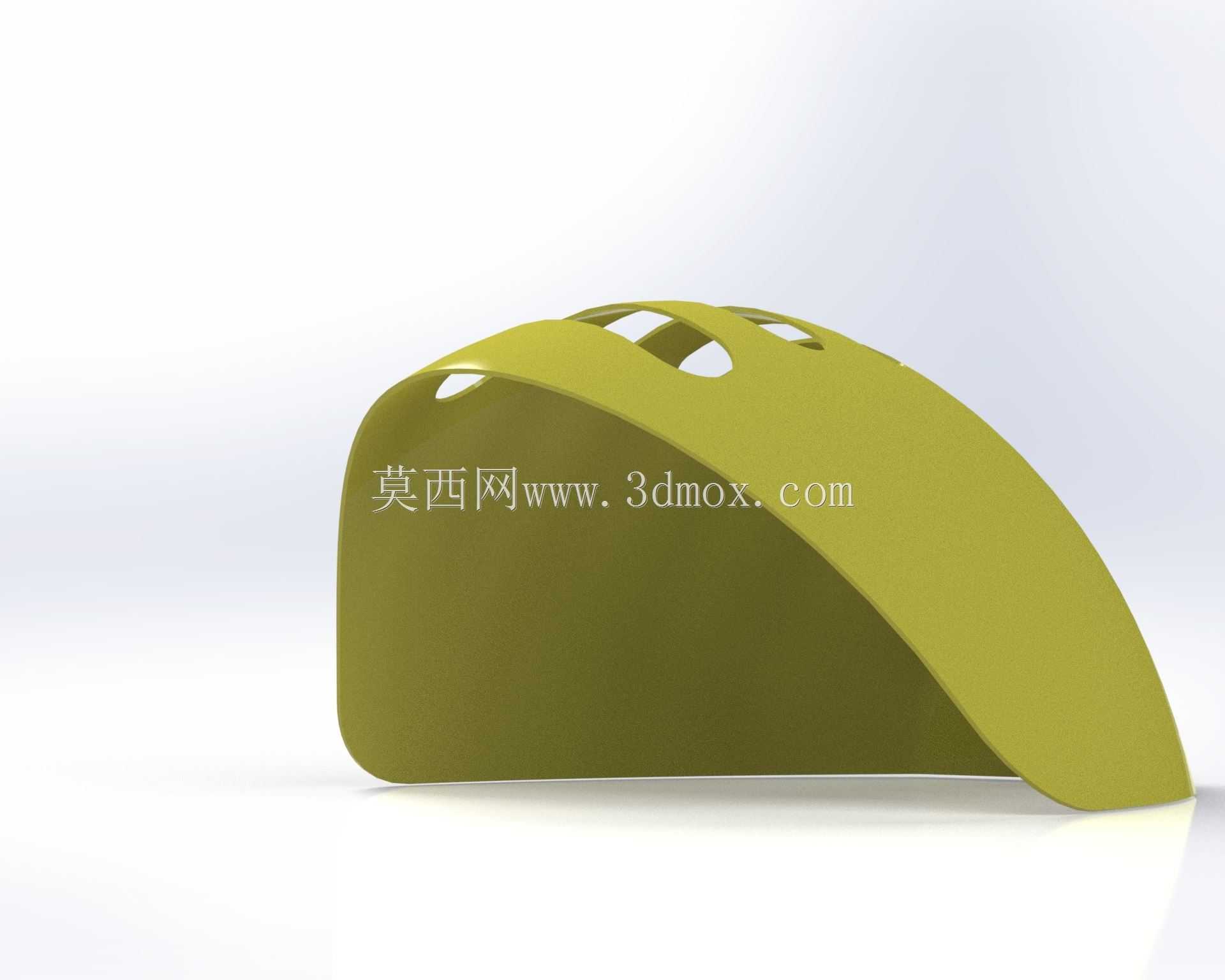

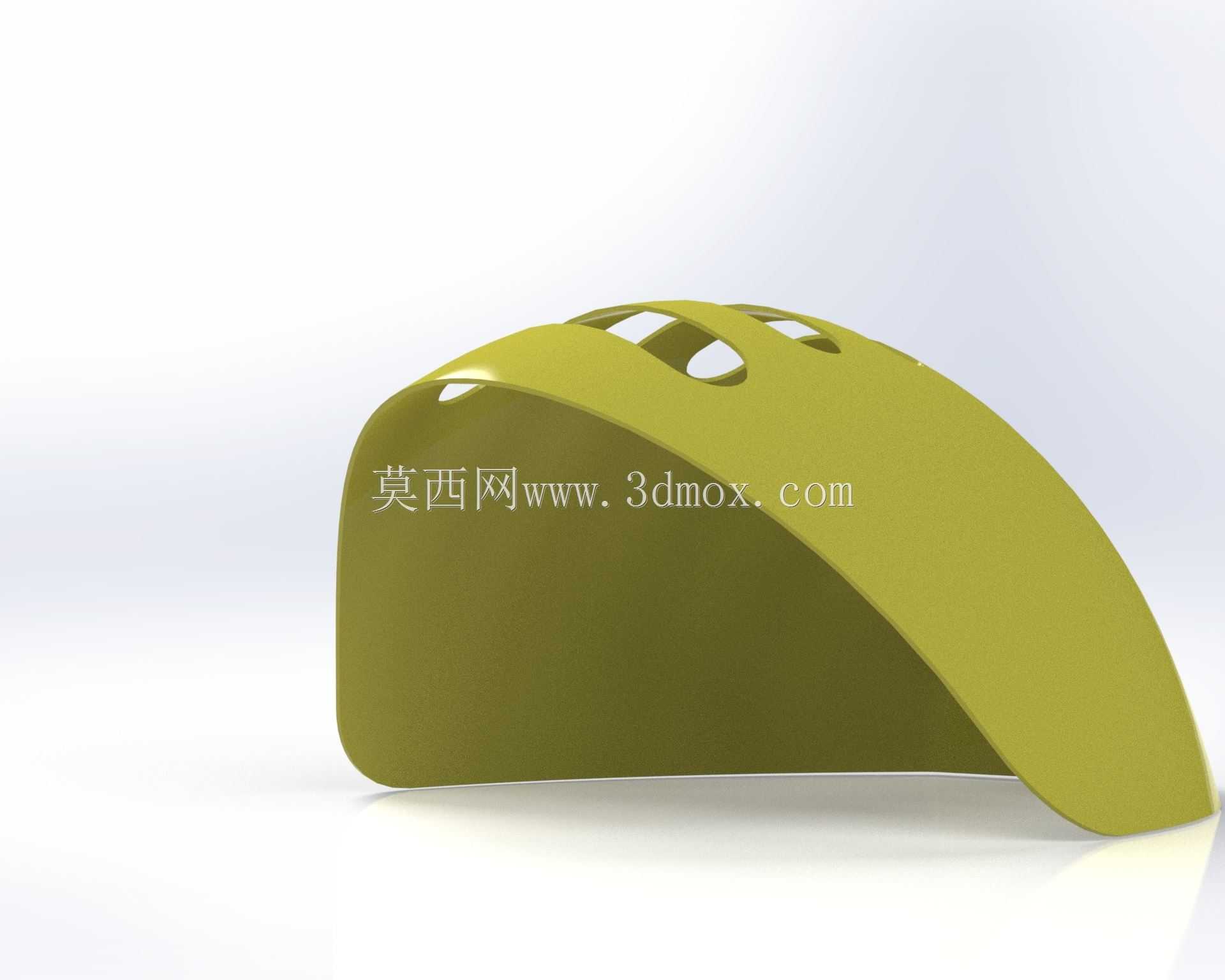

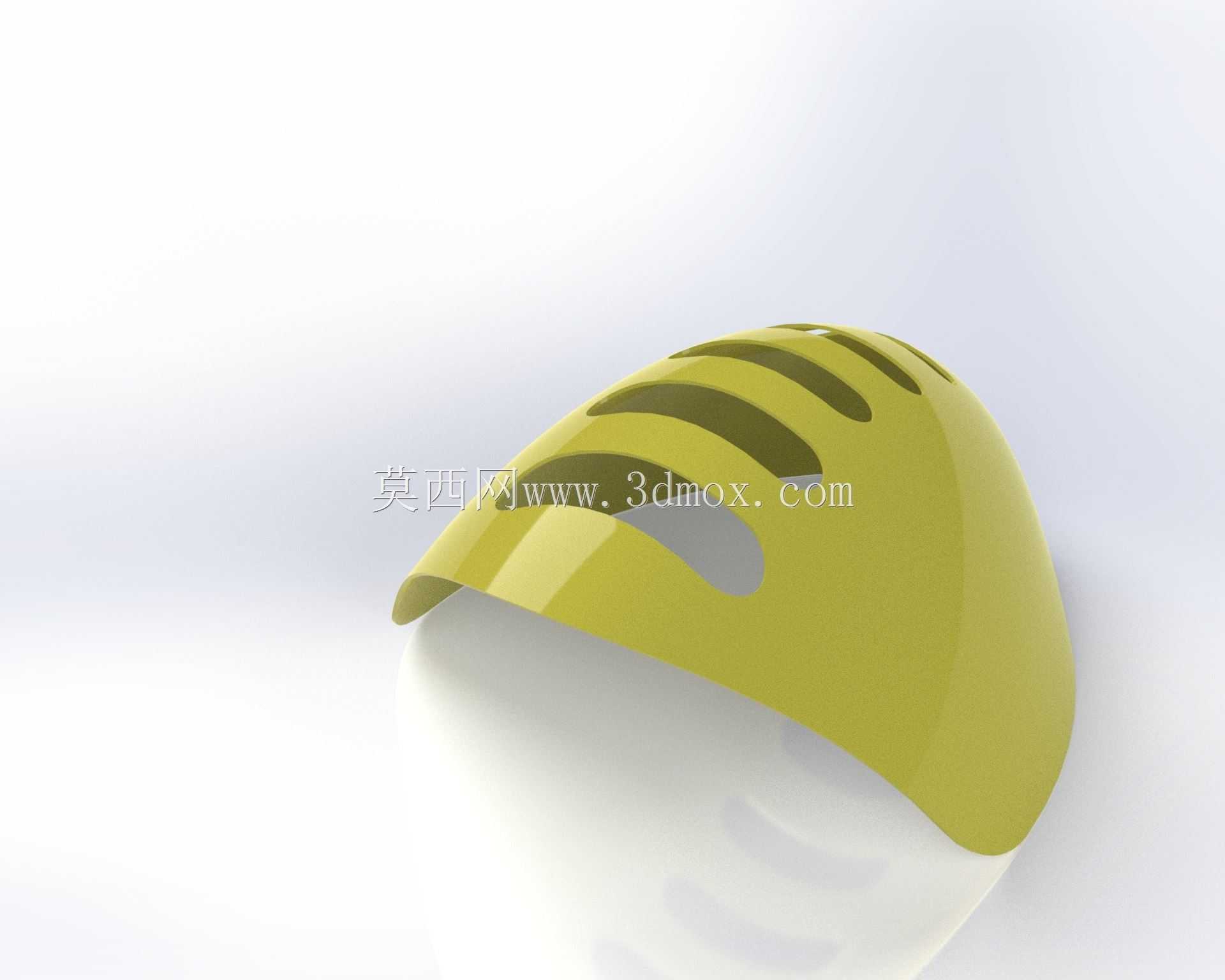

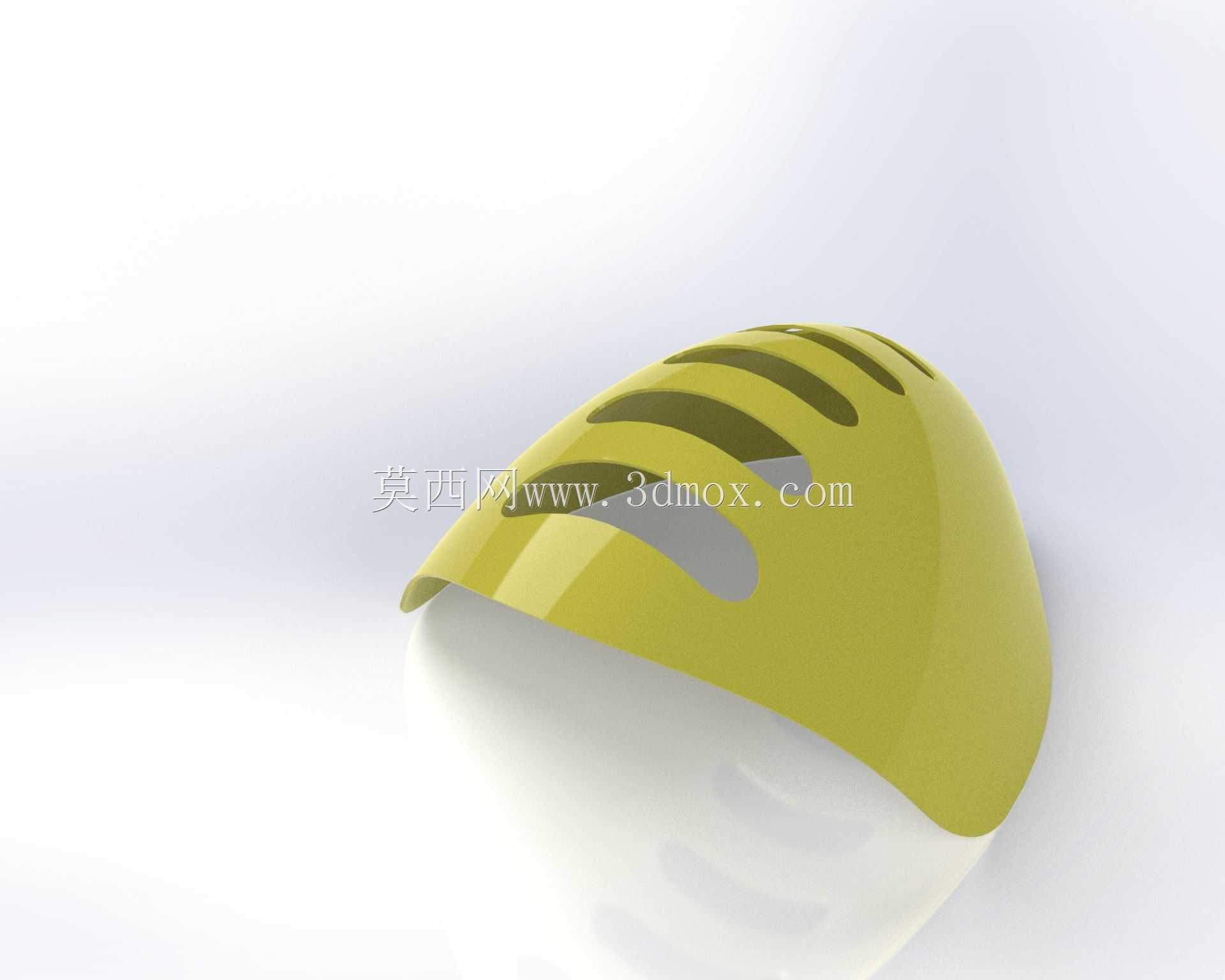

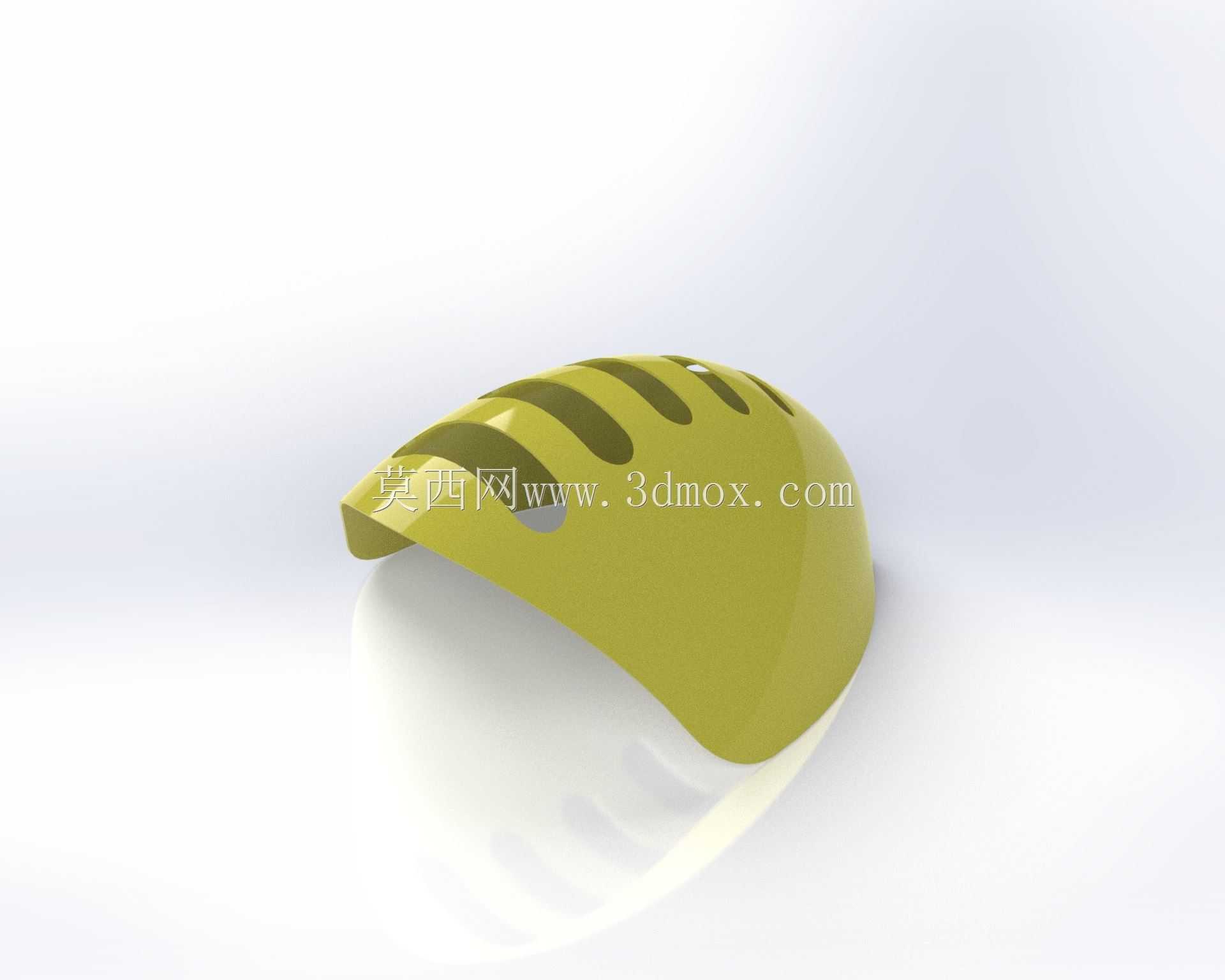

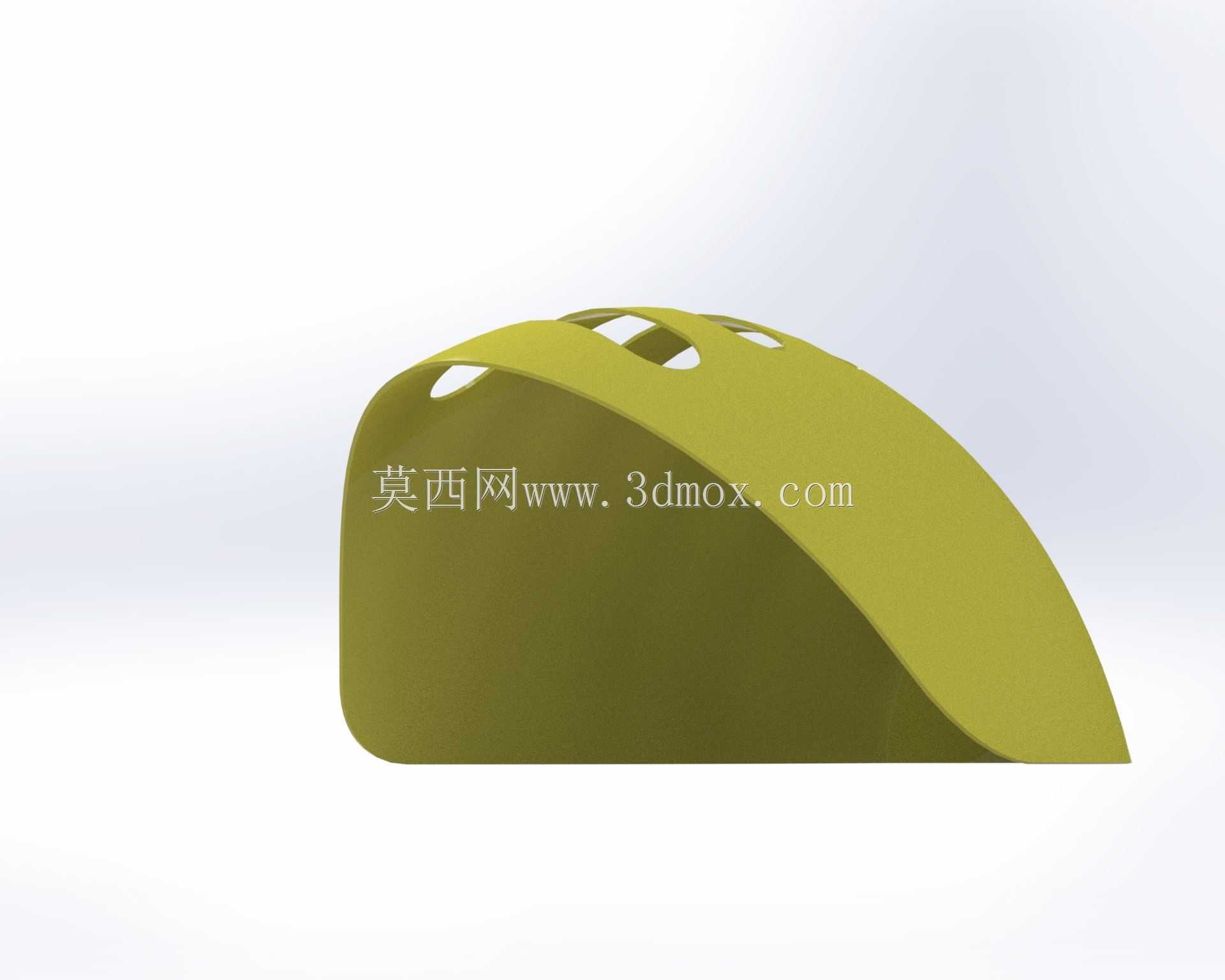

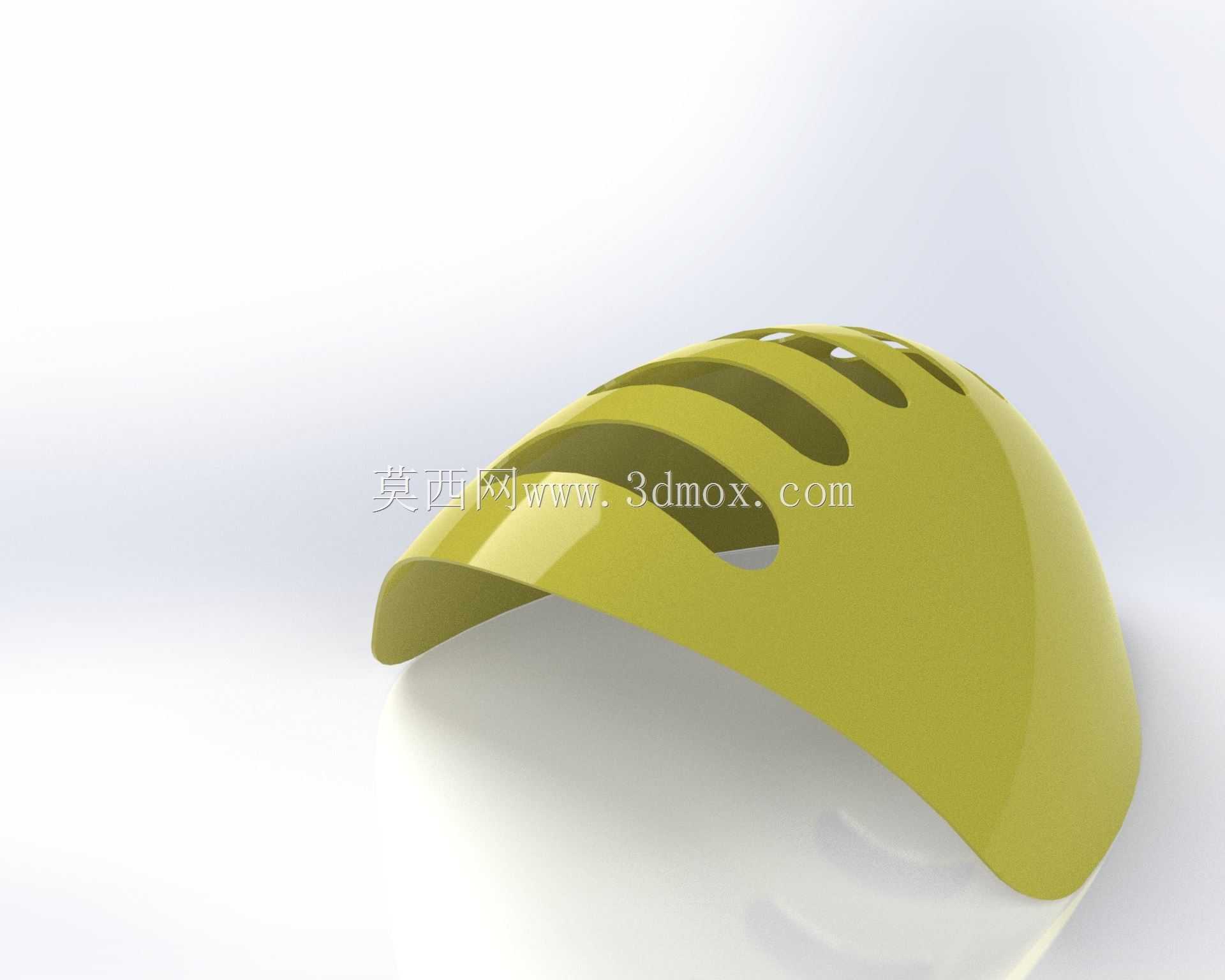

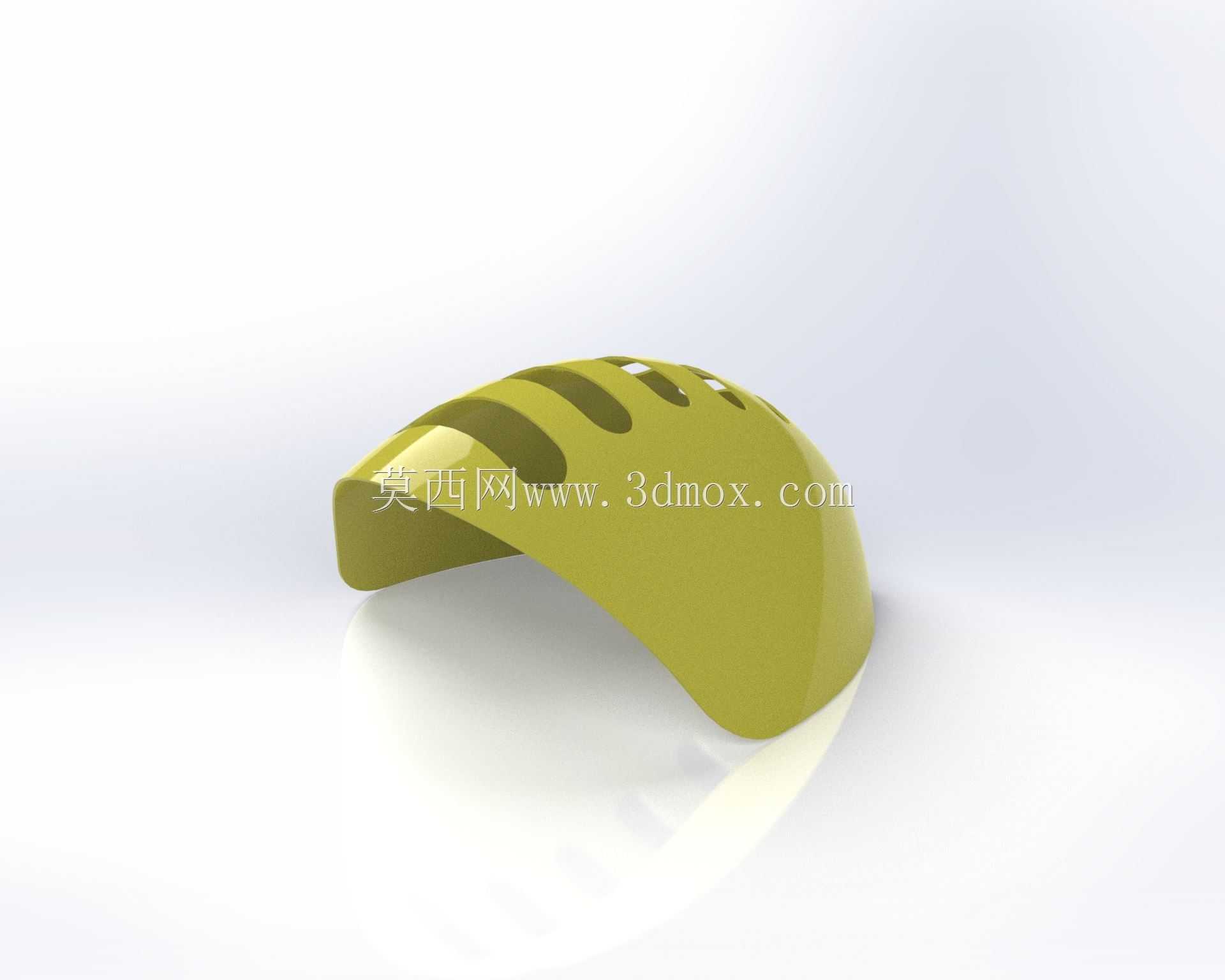

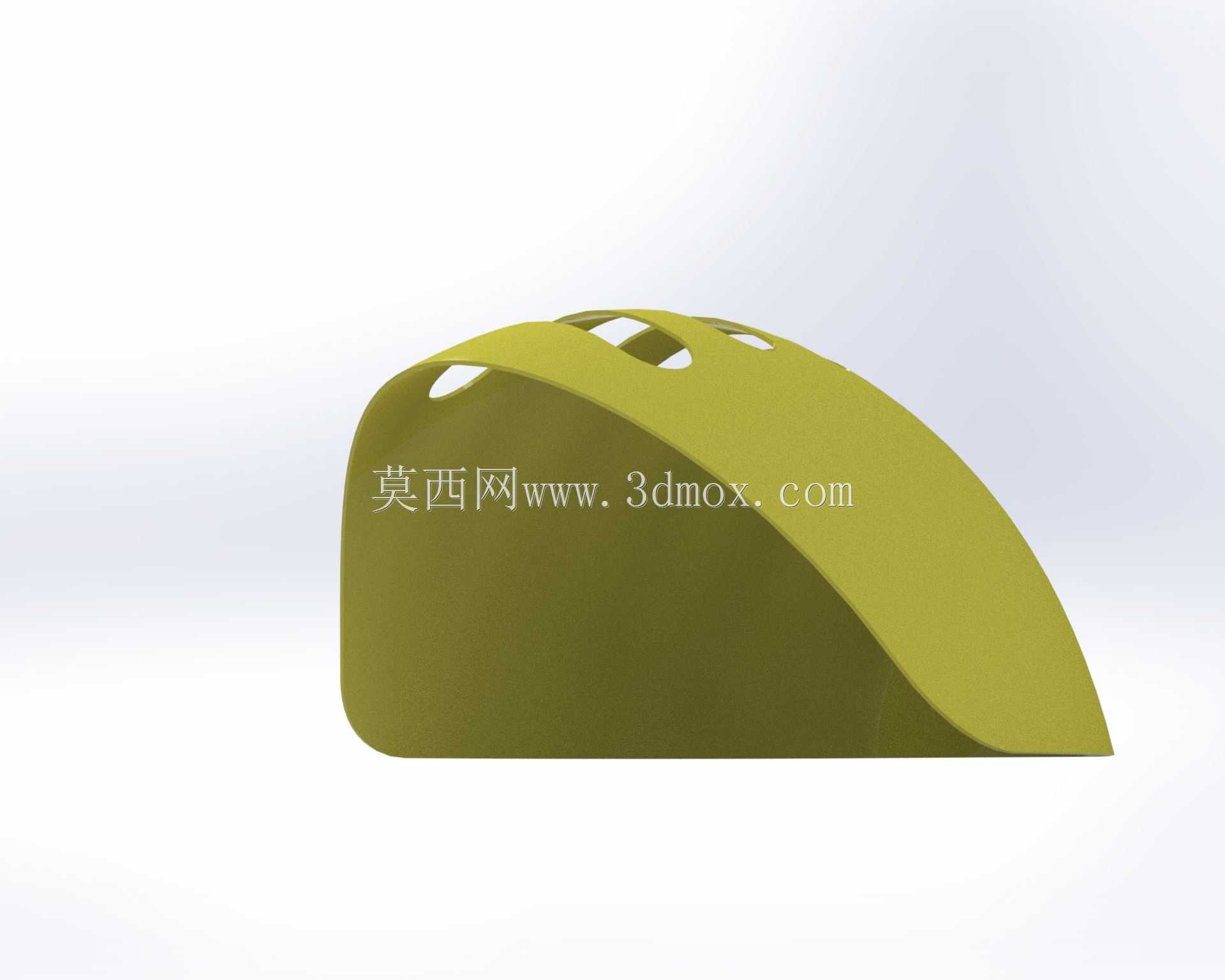

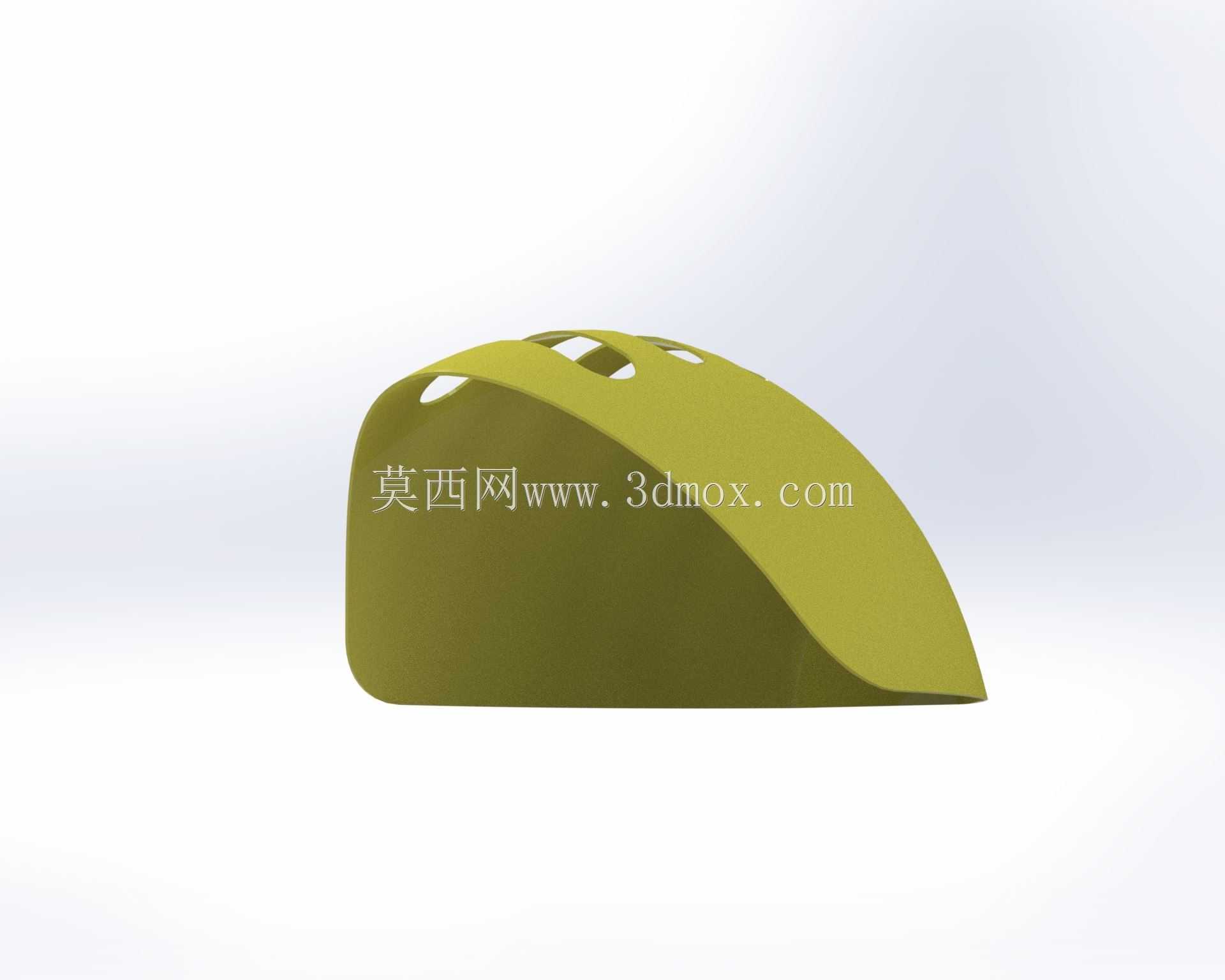

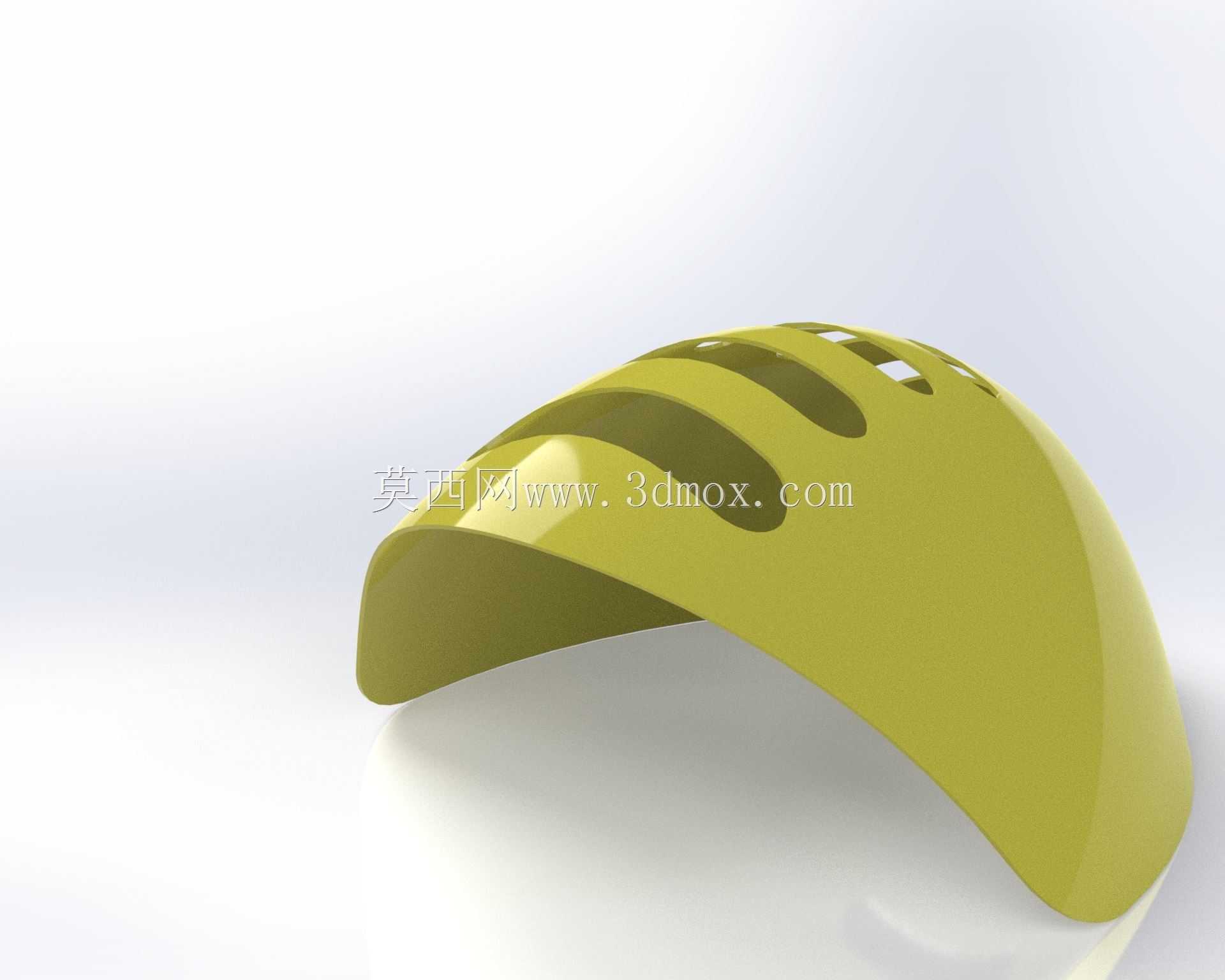

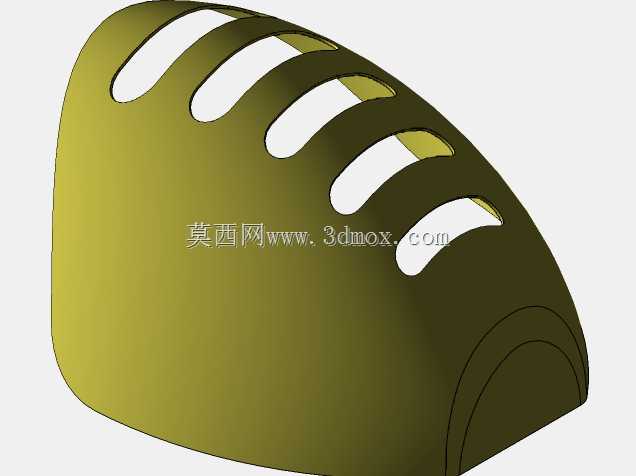

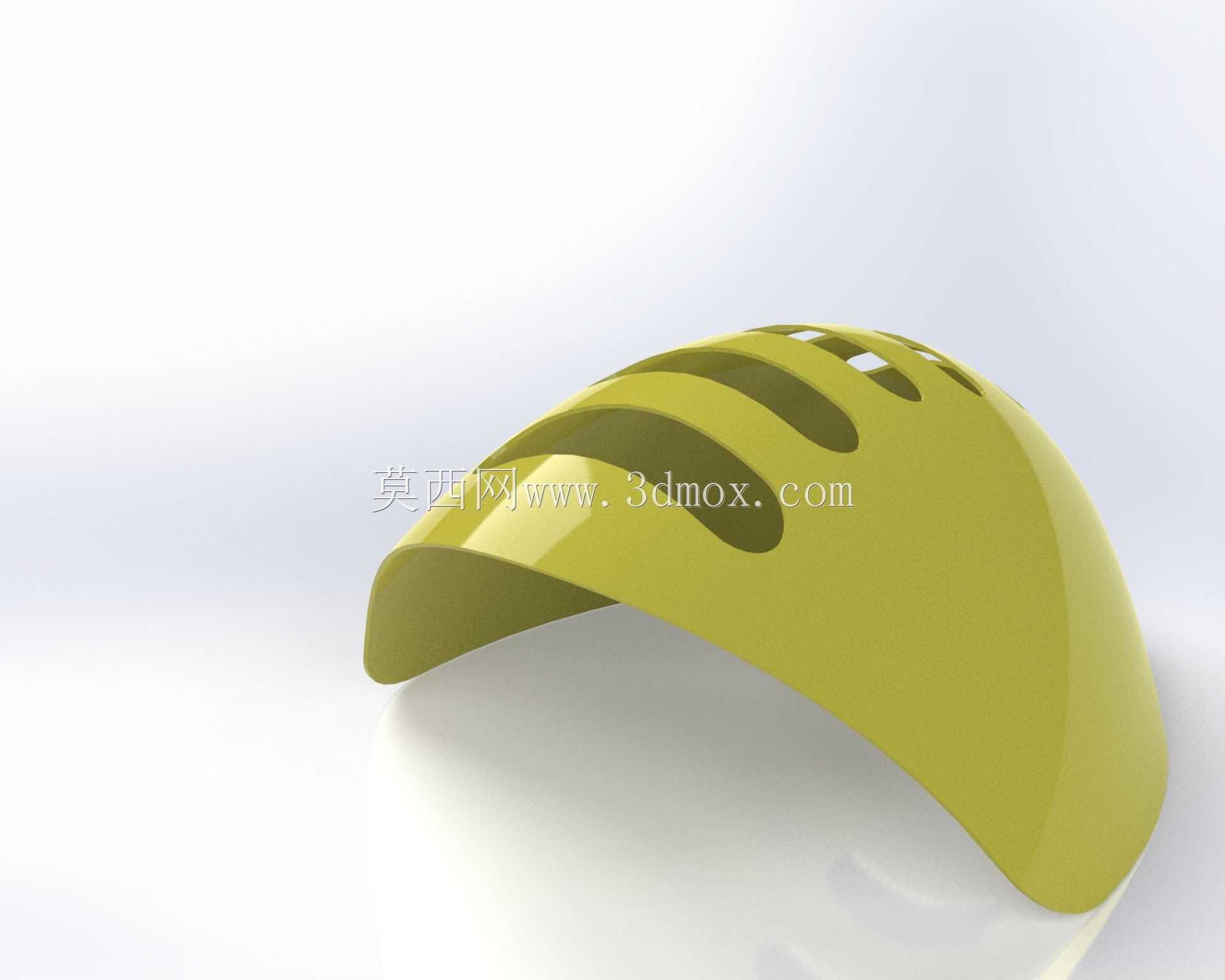

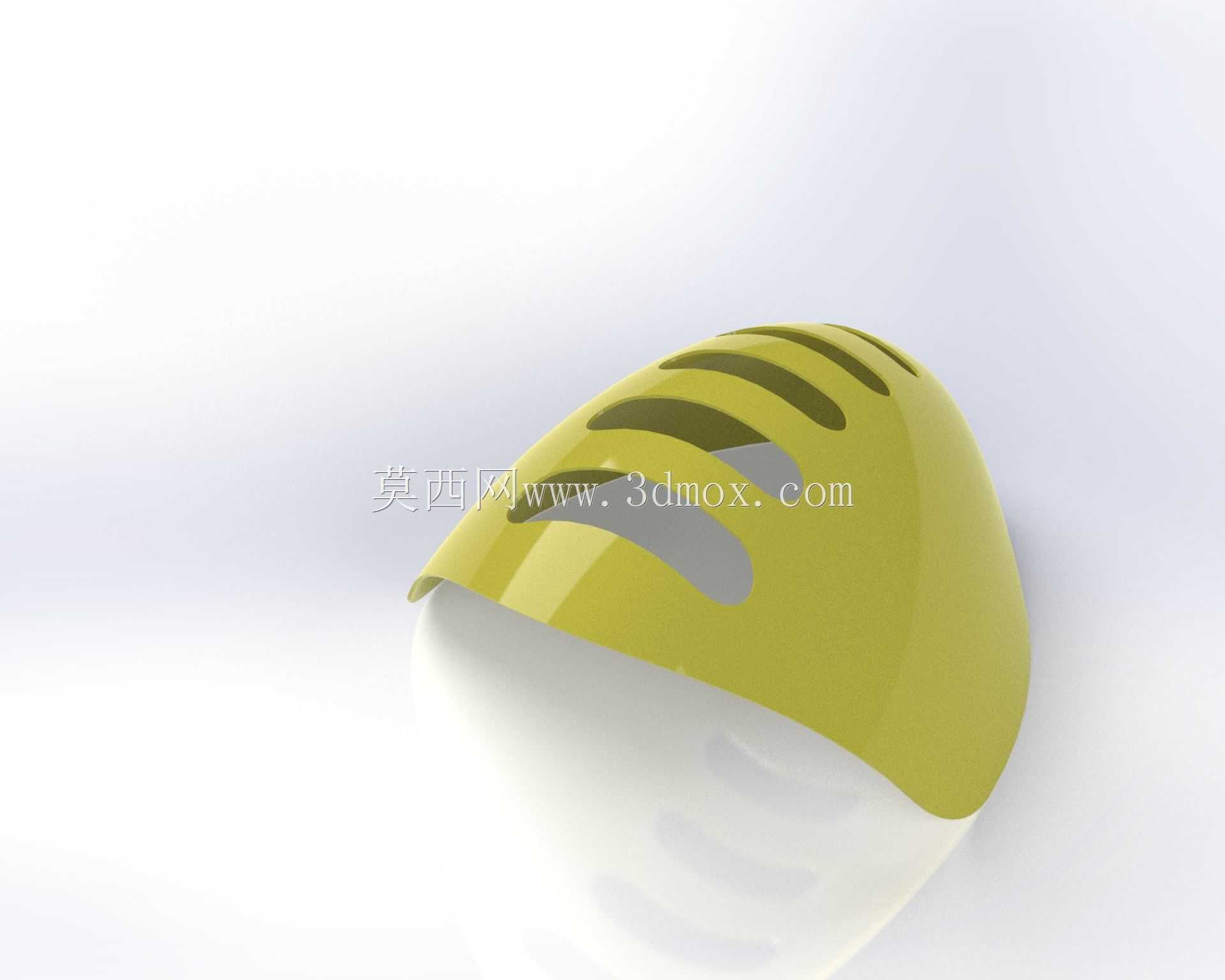

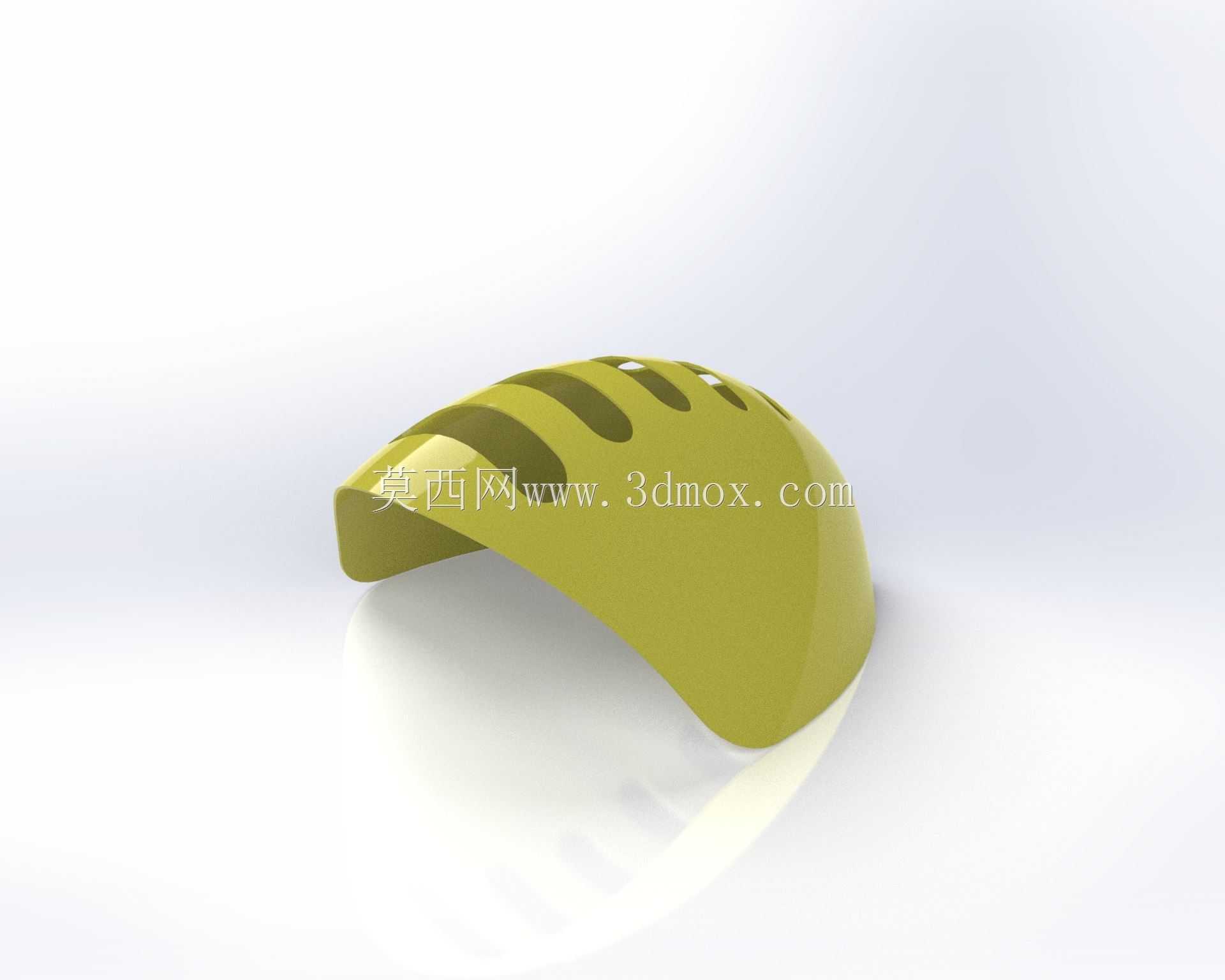

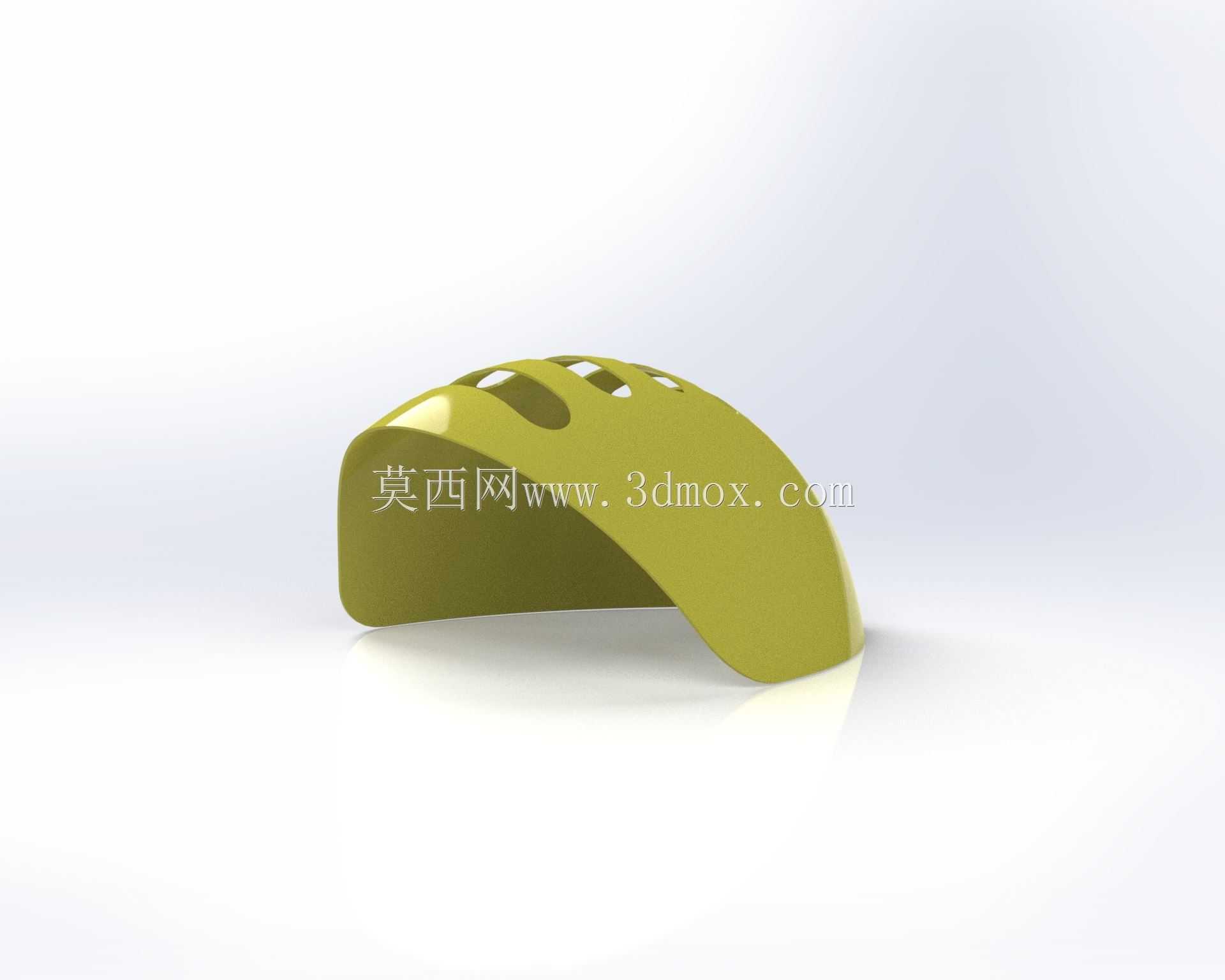

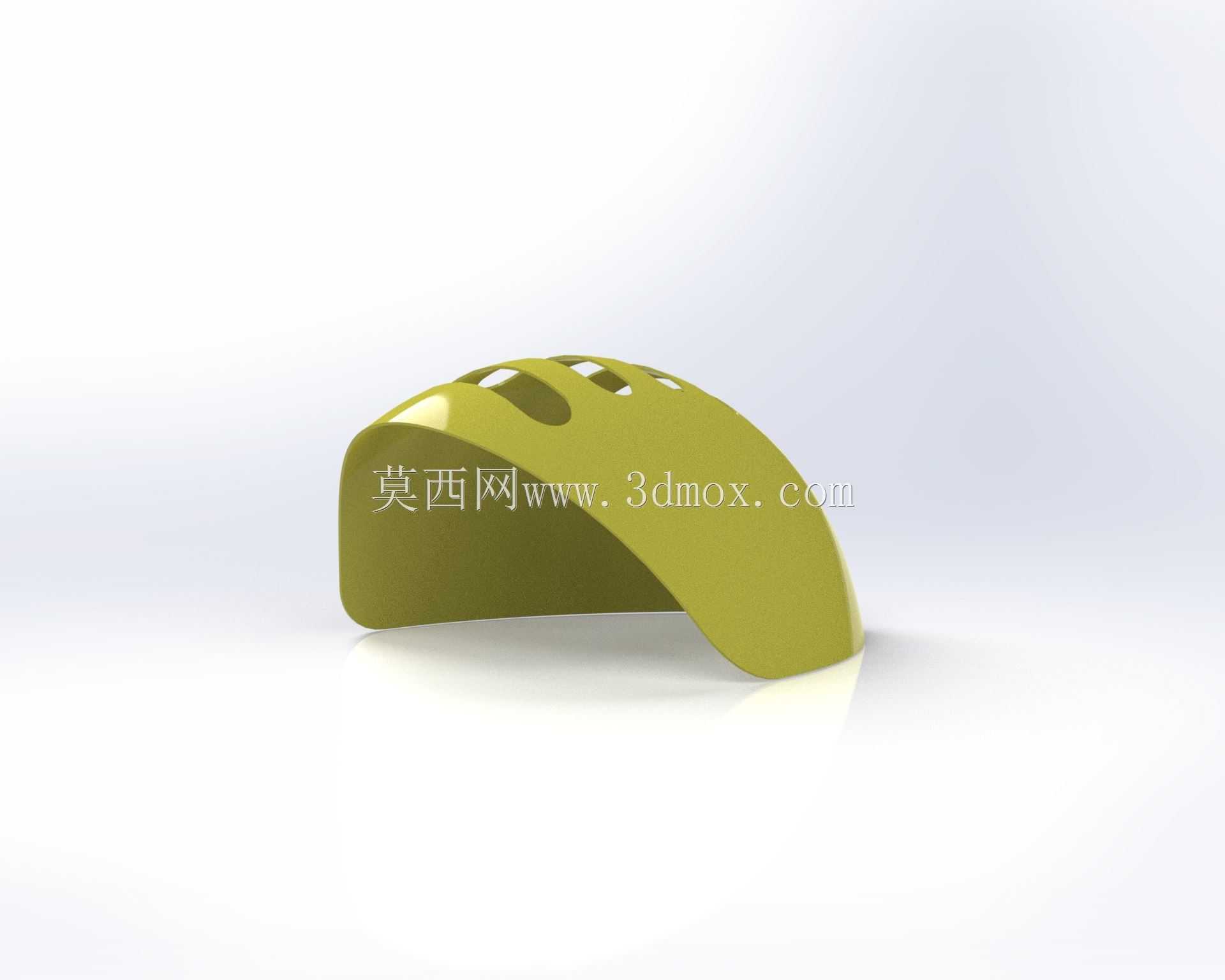

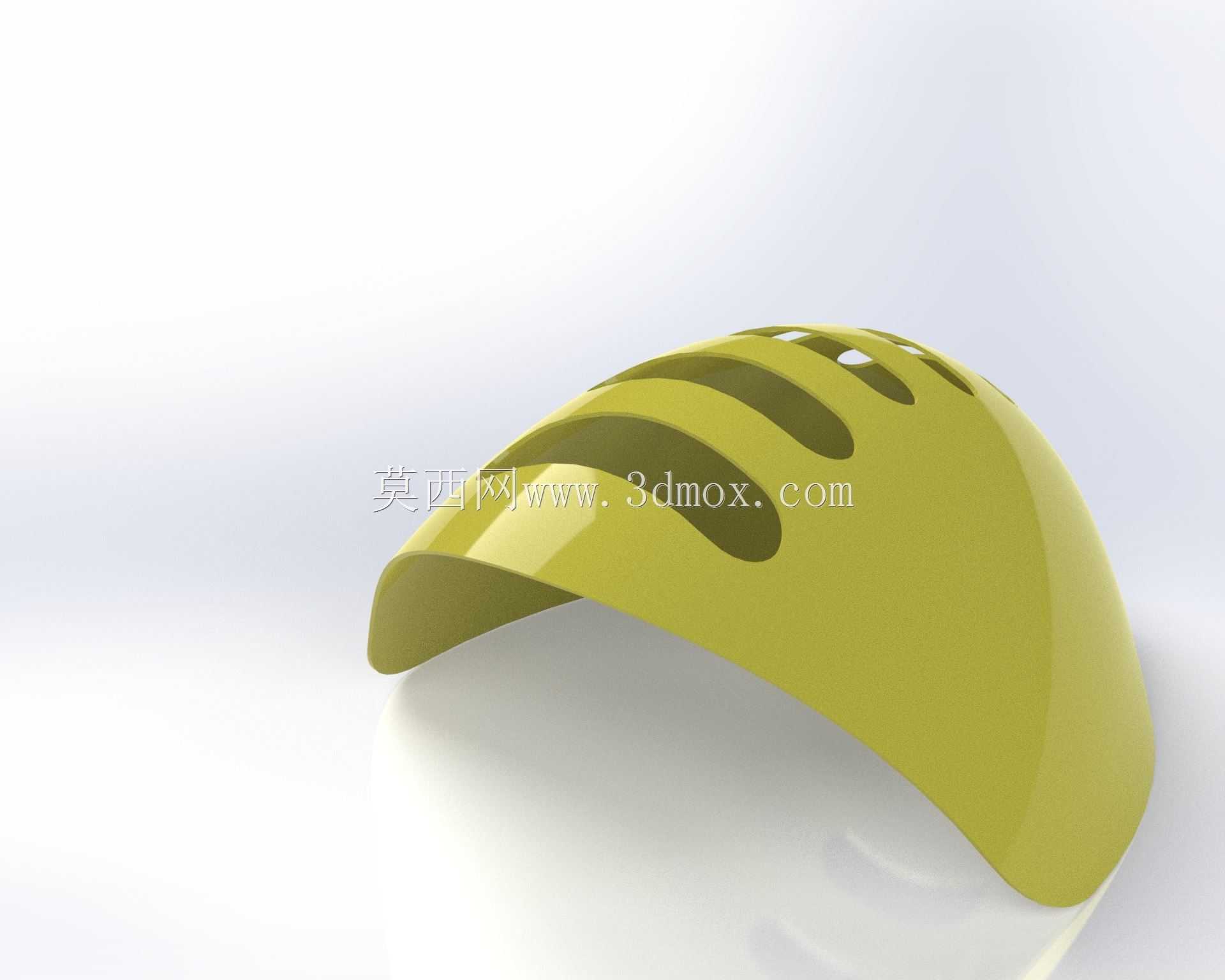

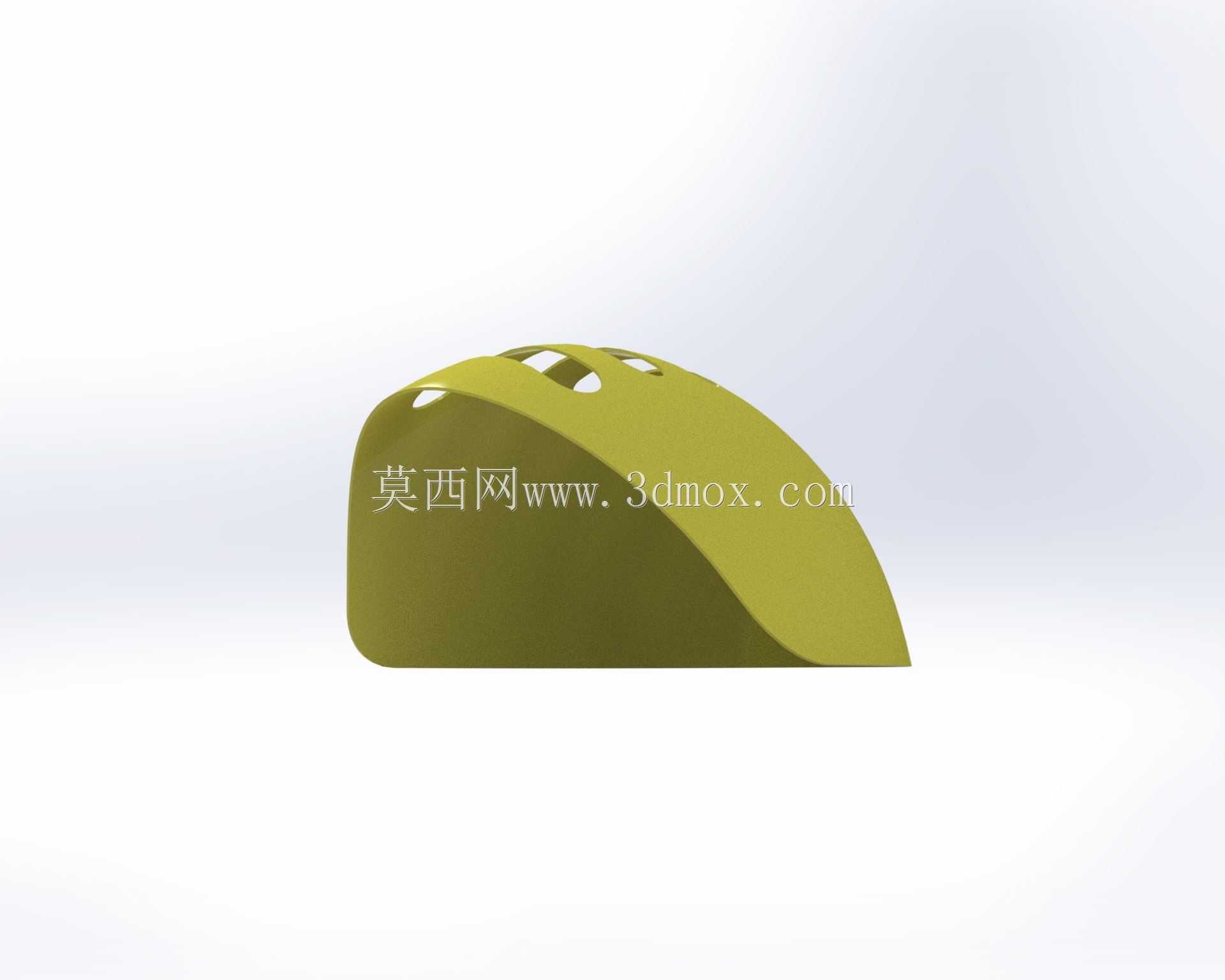

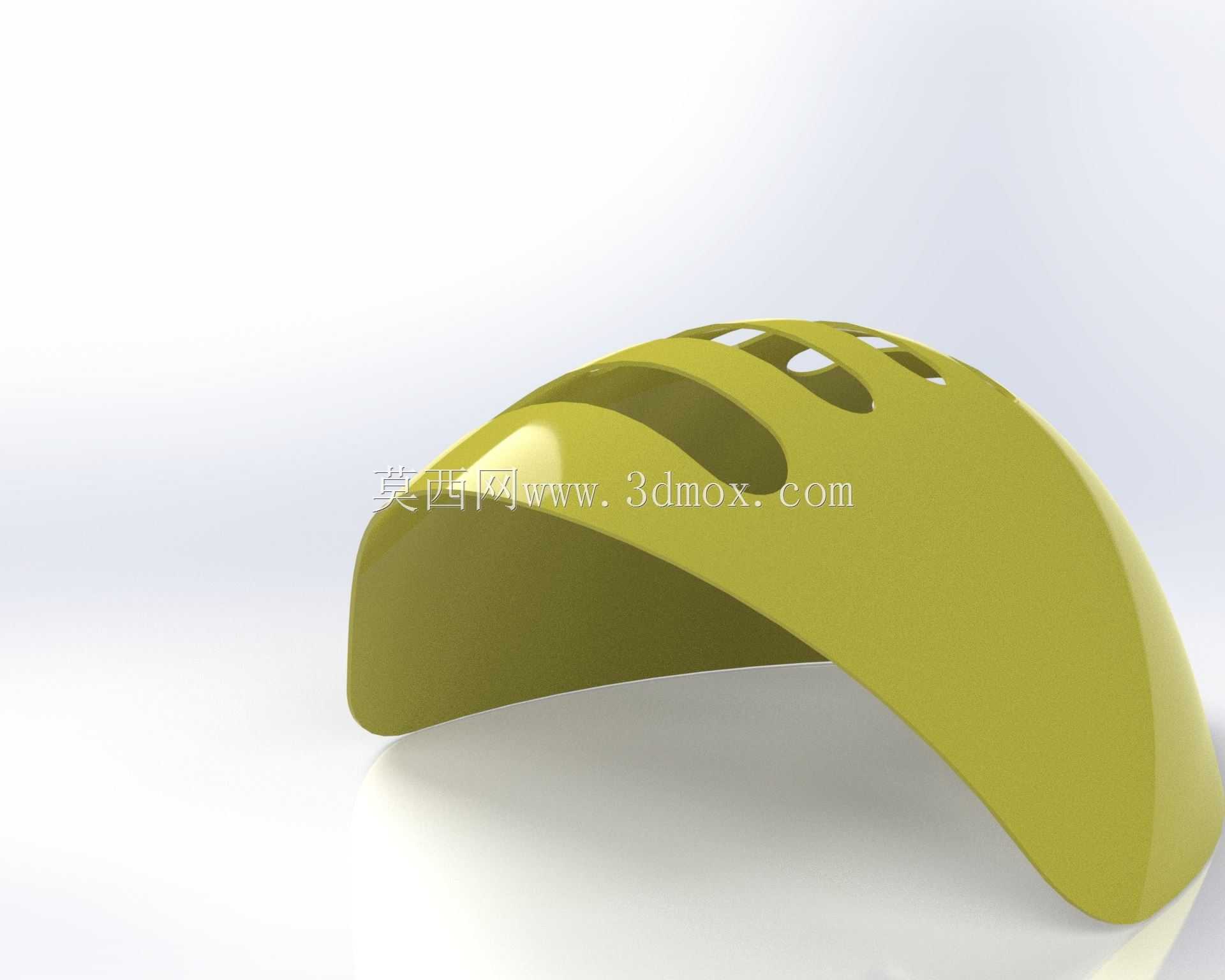

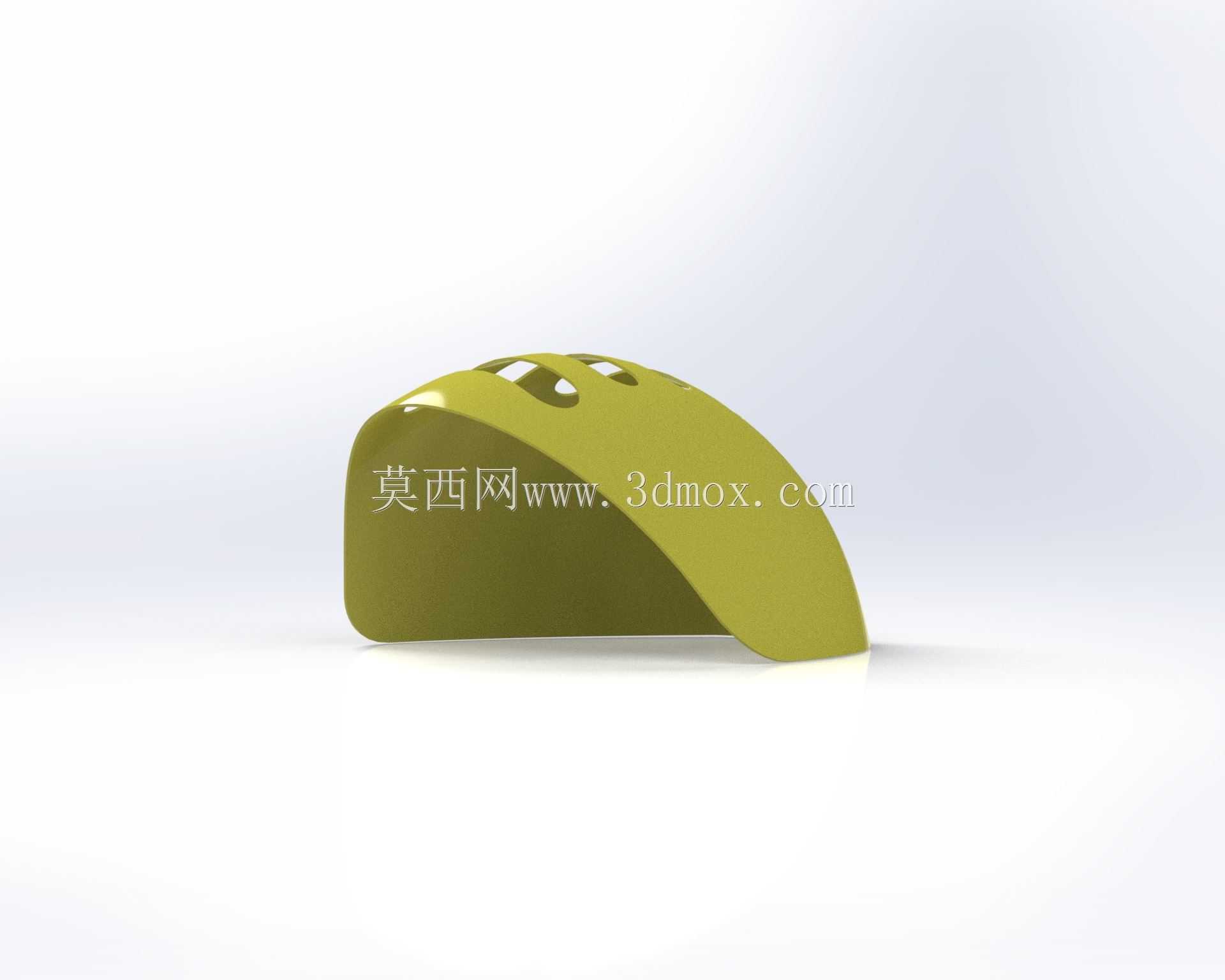

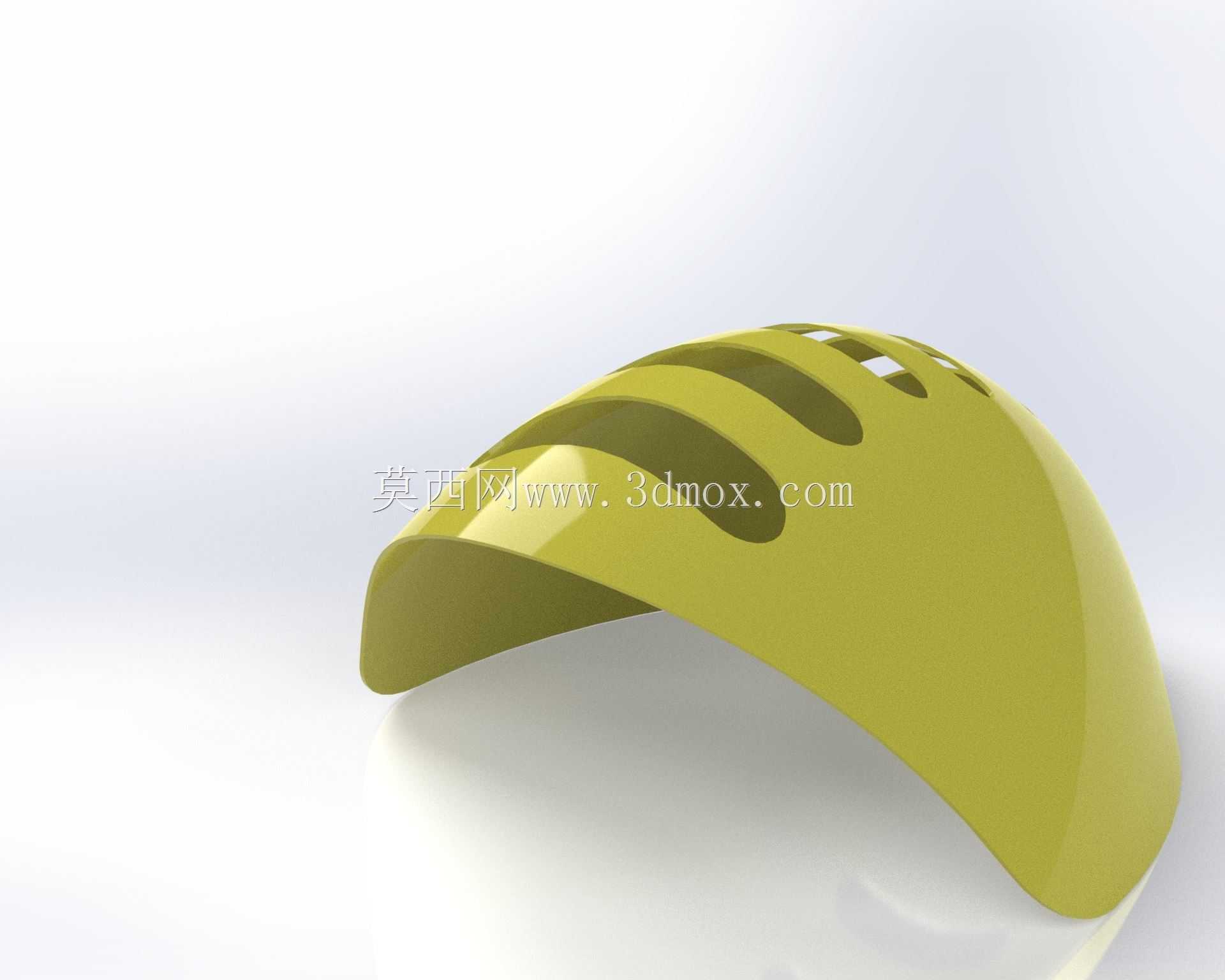

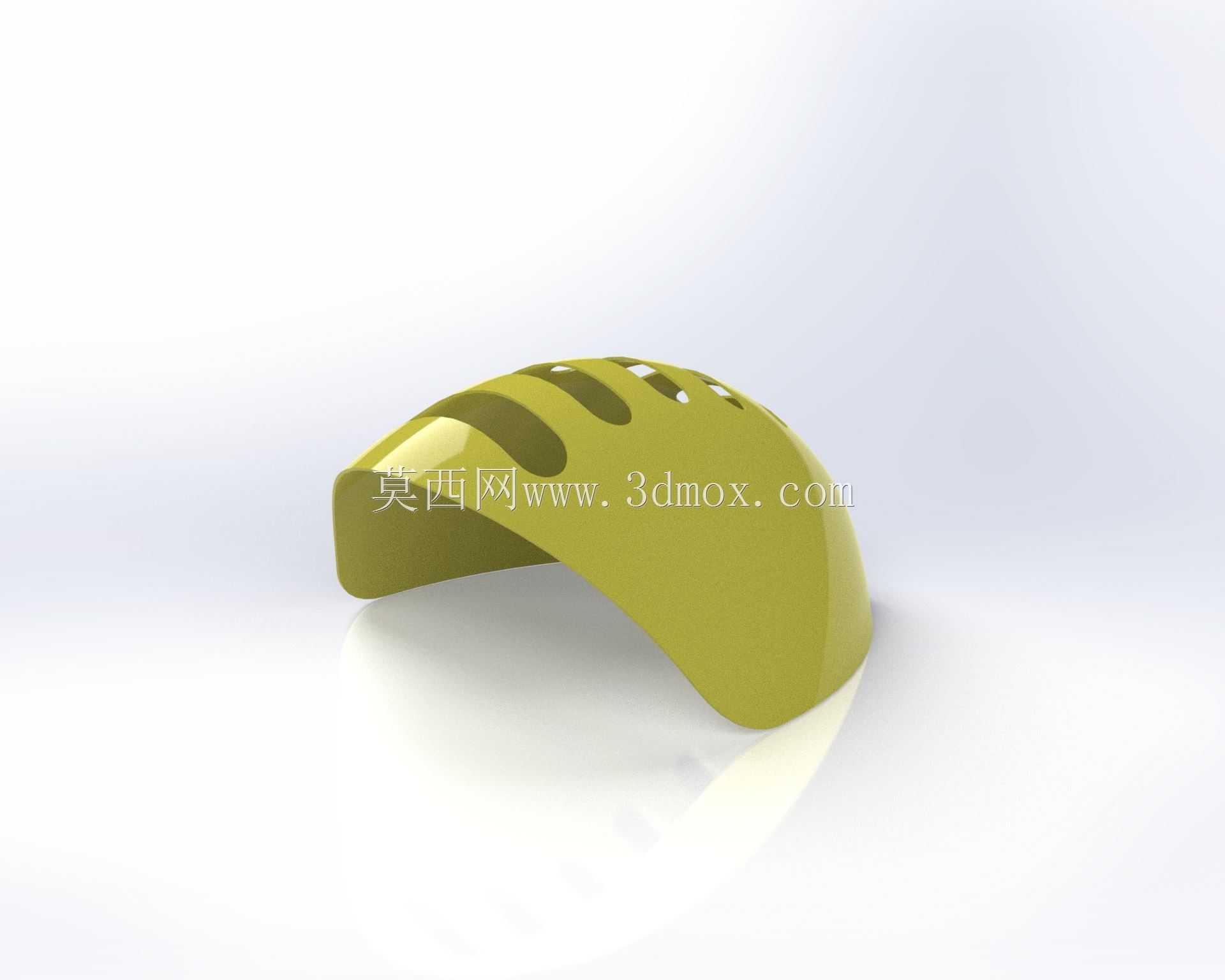

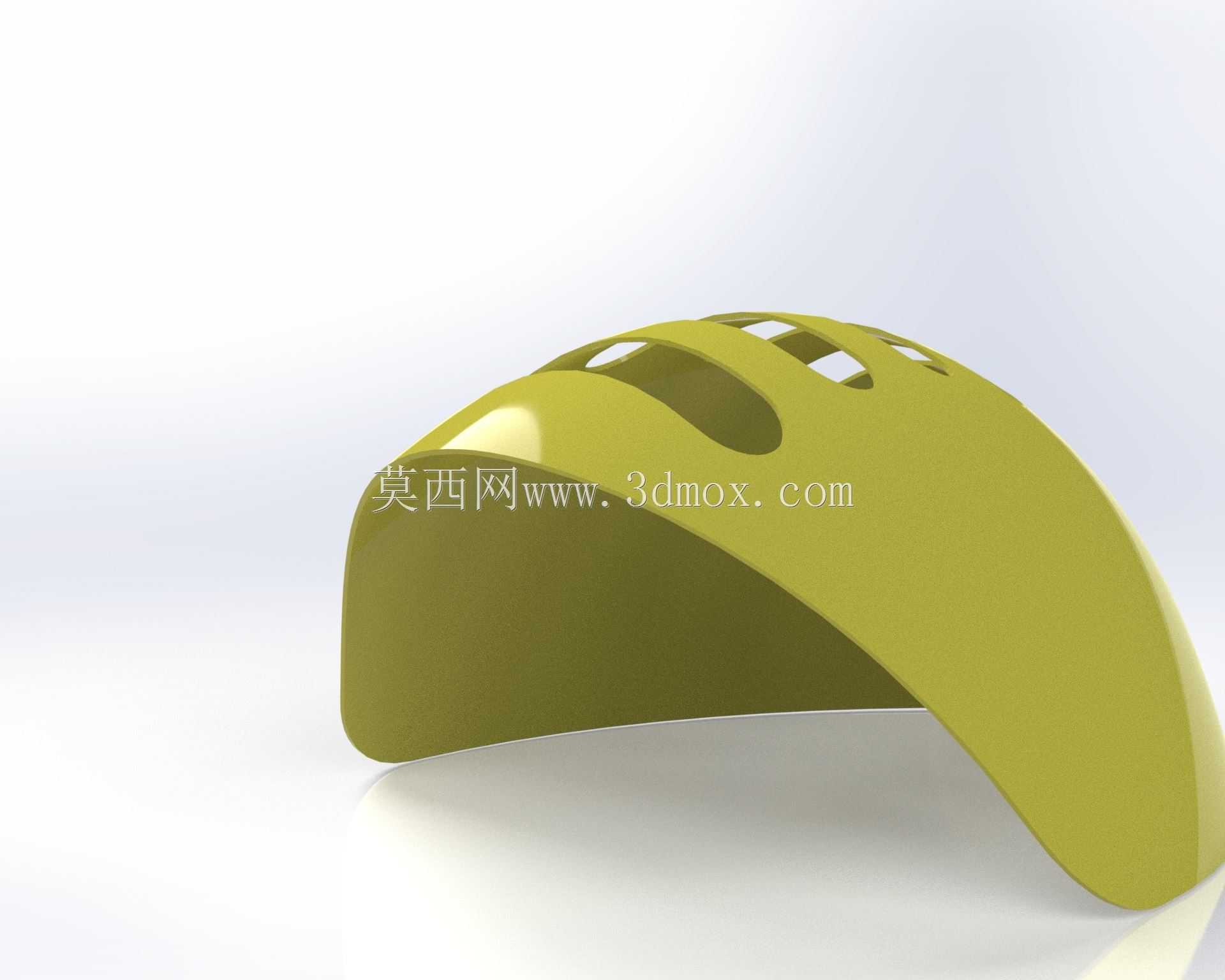

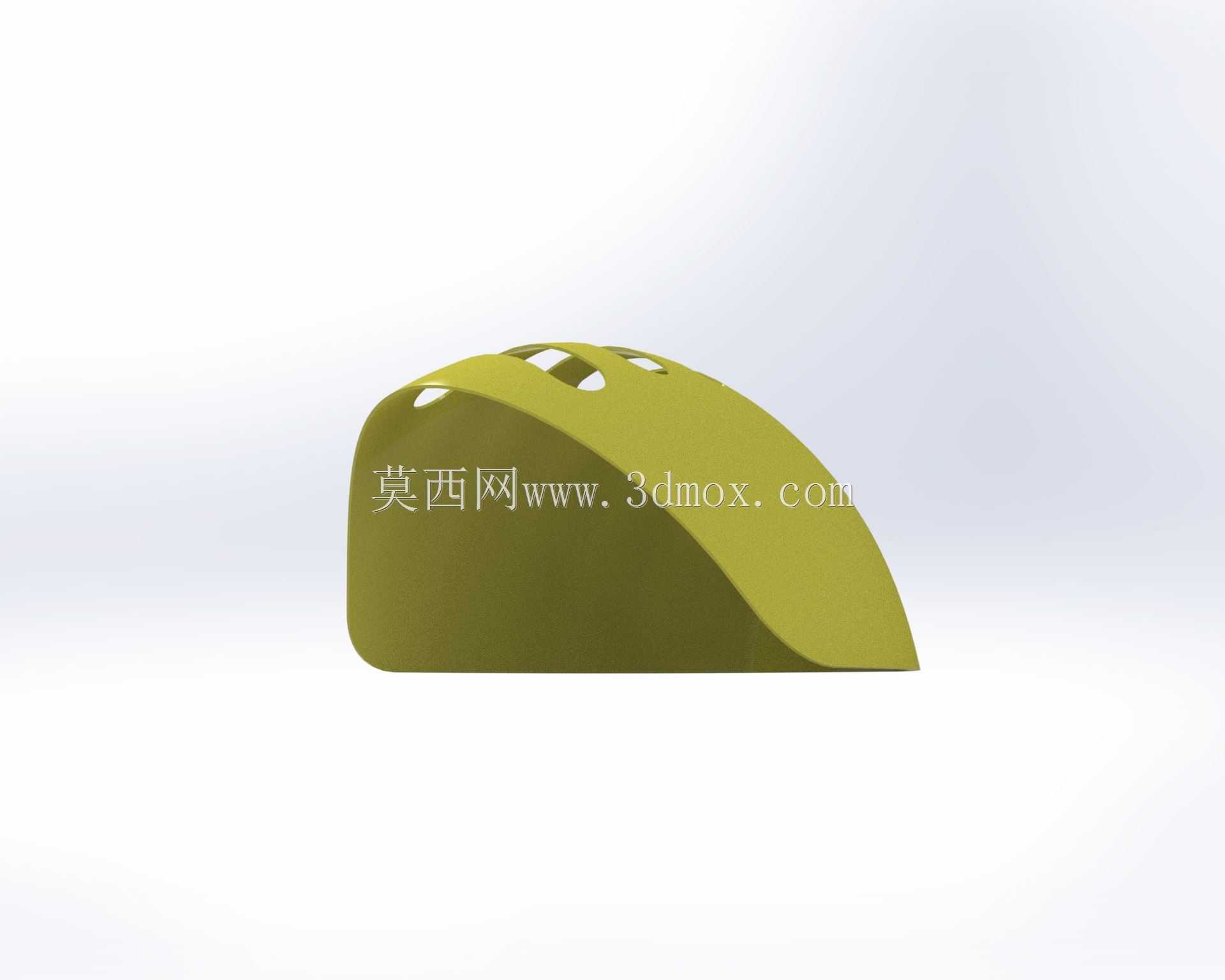

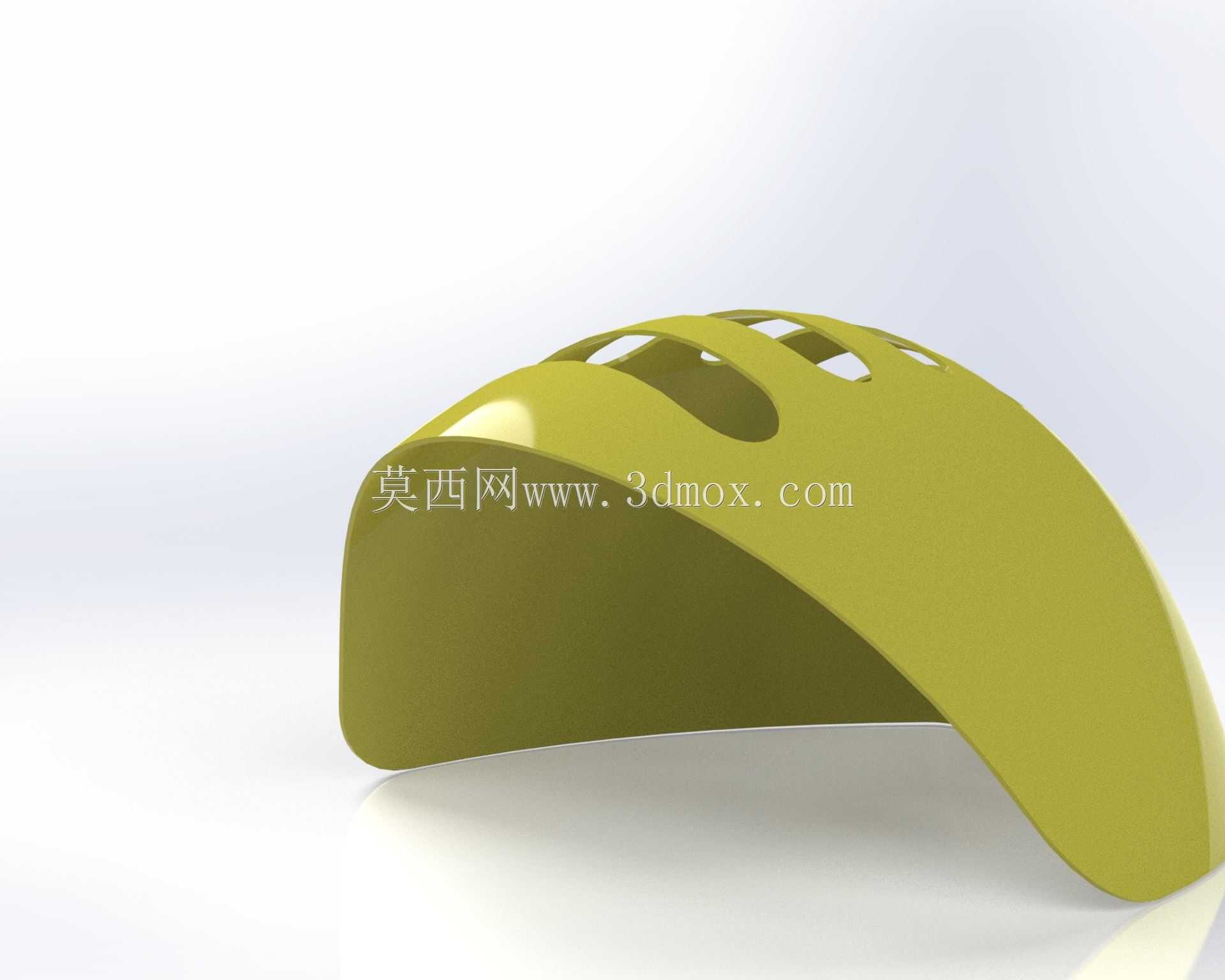

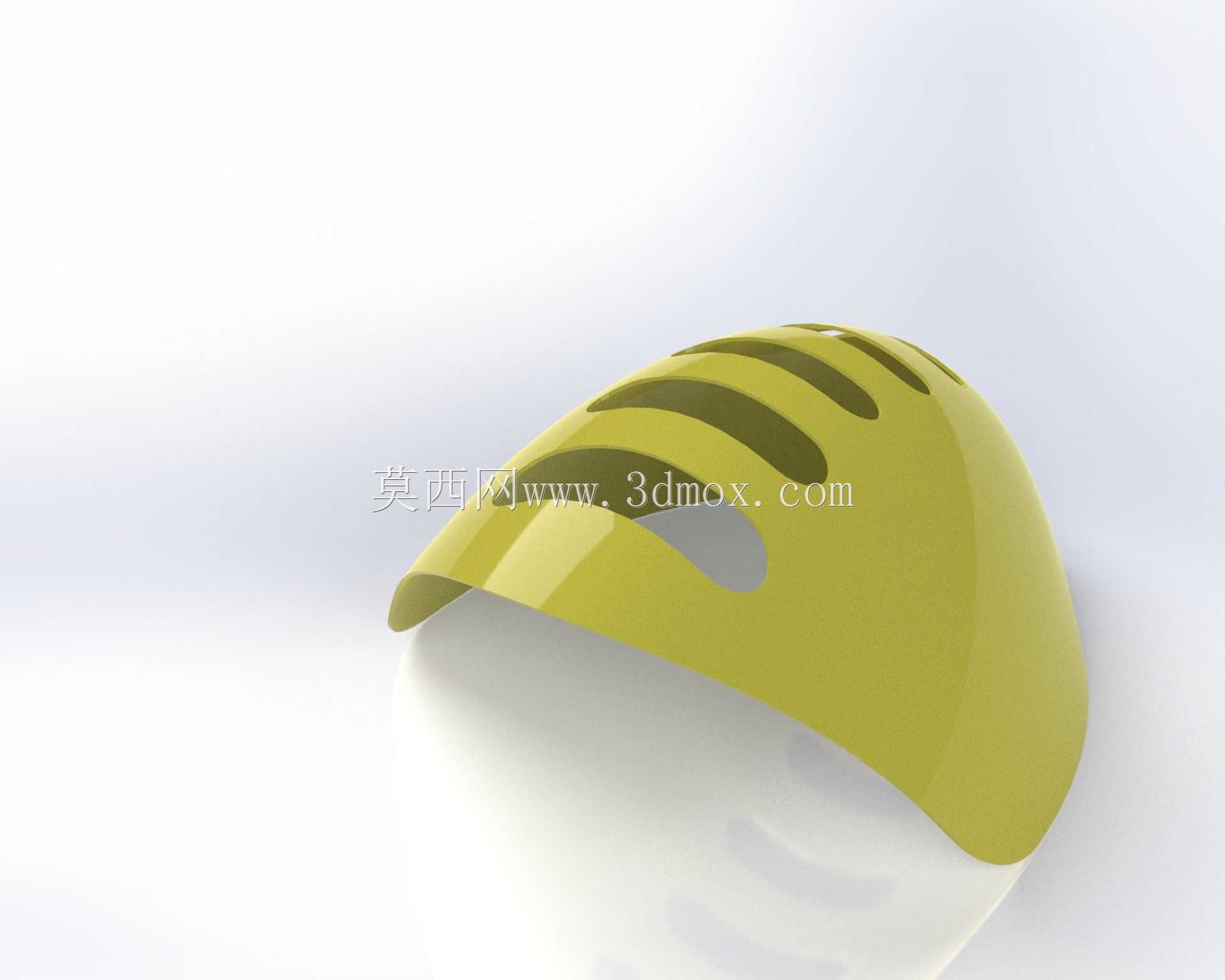

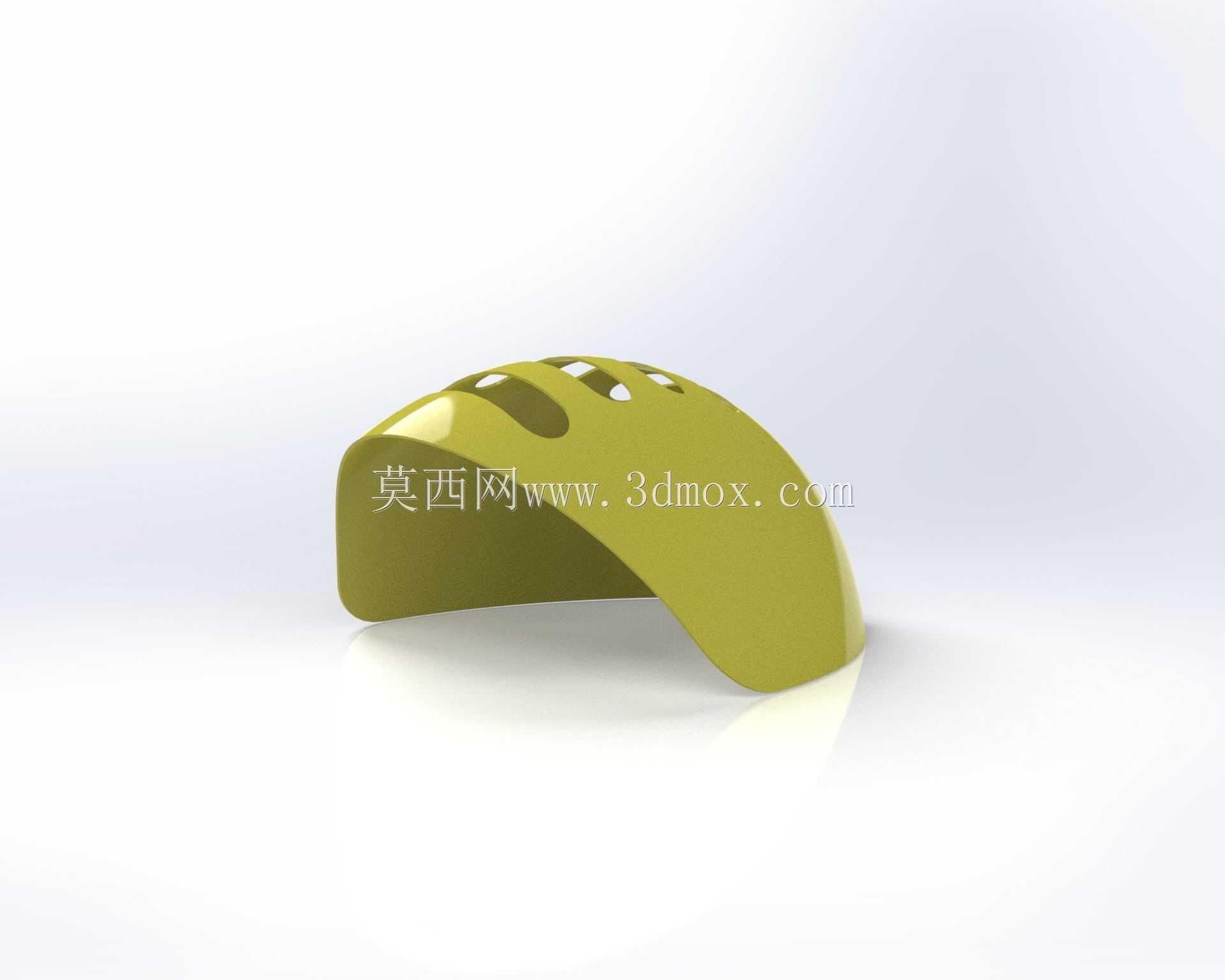

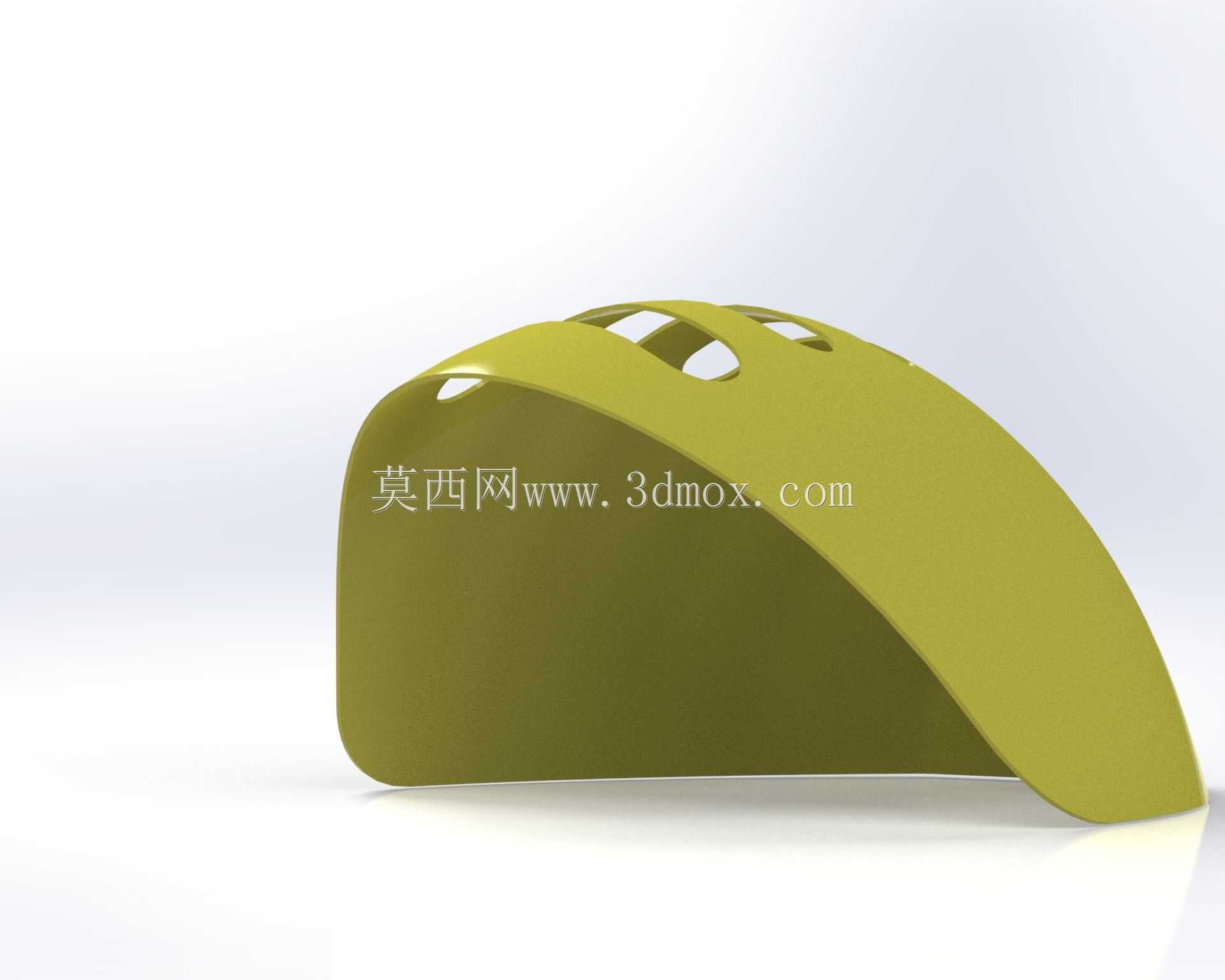

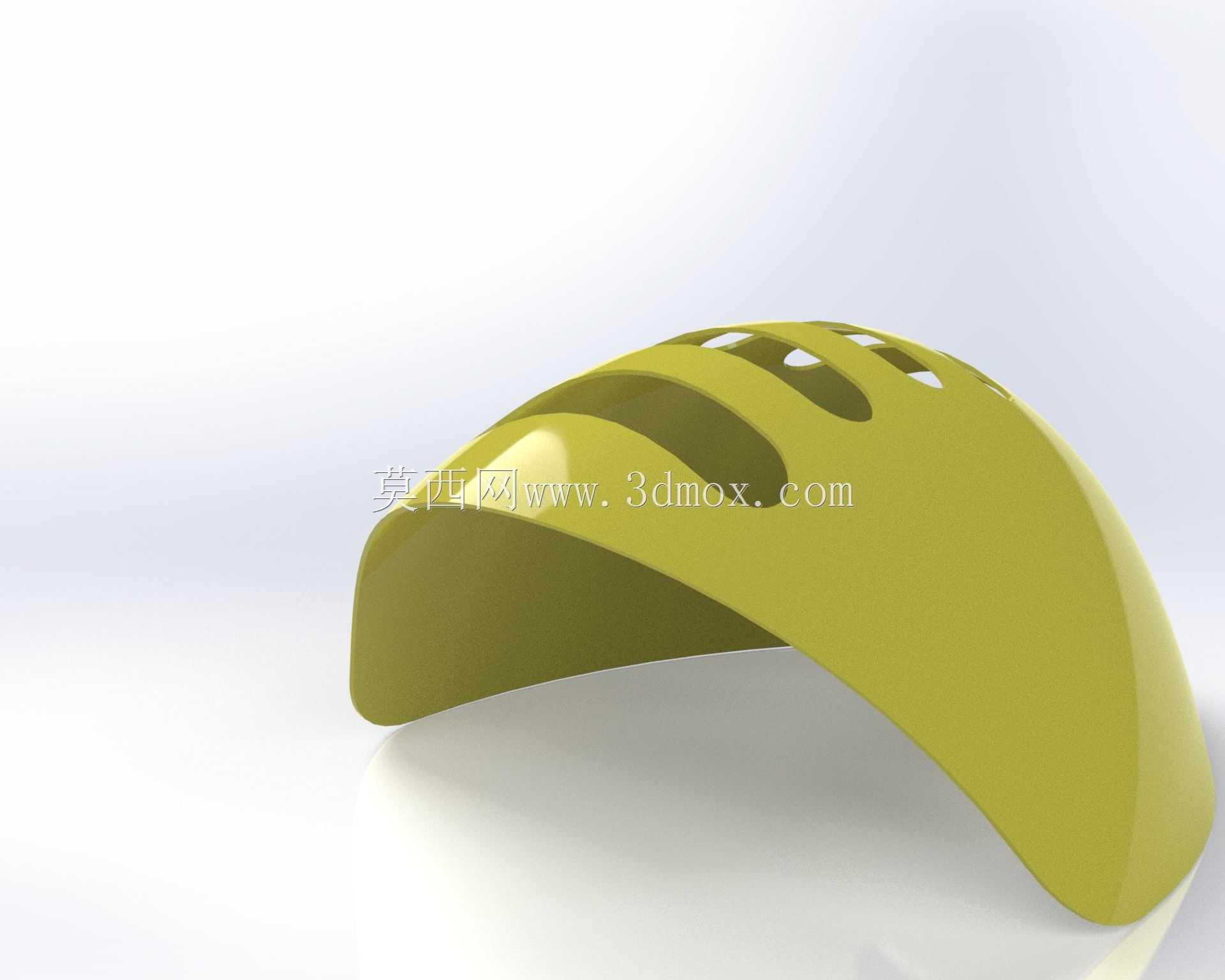

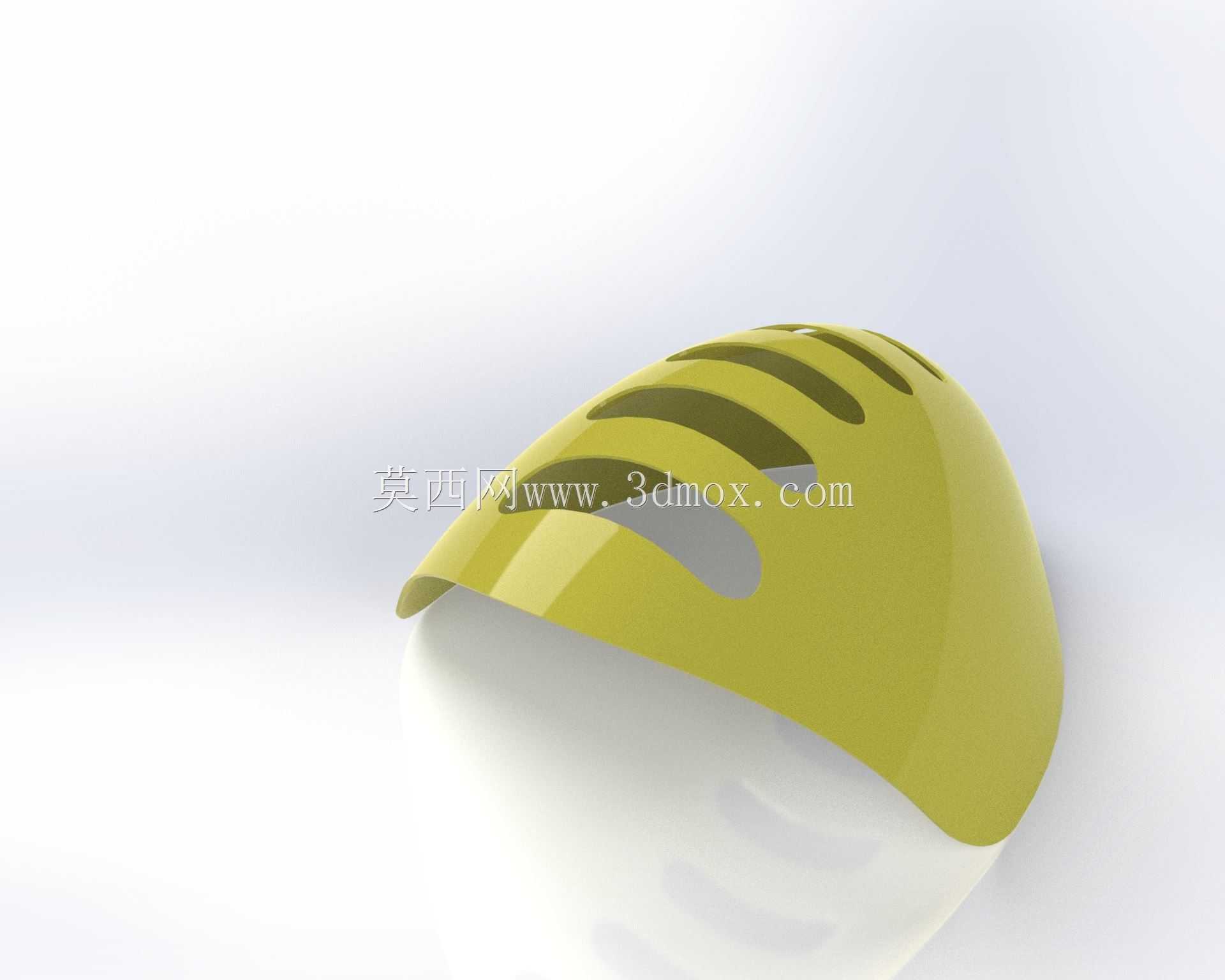

　　这款传感检测端的外壳结构，在设计阶段首先锚定了近距离非接触检测场景的安装需求，常见于自动化产线的工件到位检测、小型设备的位置反馈工位，这类场景往往安装空间局促，周边存在走线、相邻工位部件干涉的可能，因此外壳的轮廓做了大弧度的流线收边处理，没有突出的直角棱边，既可以避免安装过程中剐蹭周边线缆，也能减少设备运行过程中积尘附着在壳体接缝处的概率。从结构功能来看，上壳采用带格栅开槽的弧面造型，并非单纯的外观装饰，开槽位置对应内部传感元件的信号收发区域，格栅的筋条宽度做了等距排布，既能够保证信号穿透不受遮挡，又可以为内部元件提供物理防护，避免工位上飞溅的细小切屑、粉尘直接撞击传感核心部件，上壳与下座的配合面做了嵌入式止口设计，

　　装配后配合面的缝隙控制在0.1mm以内，能够满足常规工业场景下的防尘防护要求，不需要额外加装密封胶圈即可适配多数干燥无强喷淋的工位。设计过程中优先考虑了安装适配性，壳体底部的安装基准面做了整面平面度处理，平面度公差控制在0.05mm，既可以通过背胶直接粘贴在设备安装面，也可以预留加装固定耳的接口，适配螺丝锁付的安装需求，整体壳体的最大外轮廓尺寸控制在小型传感部件的常规安装边界内，长度方向不超过60mm，宽度方向不超过45mm，高度方向不超过30mm，能够直接替换同类型安装尺寸的传统方形传感外壳，不需要对原有设备的安装位做二次改造。外壳的曲面过渡做了连续曲率处理，从顶部的弧面到侧面的收边全程没有曲率突变，

　　在注塑生产环节可以避免出现壁厚不均导致的缩痕问题，格栅位置的筋条厚度与主体壁厚保持1:1.2的比例，防止注塑冷却过程中出现筋条背面的缩印，影响外观与装配精度。下壳的内部做了环形的定位筋，对应内部电路板的安装位置，电路板装配时可以直接卡入定位筋形成的卡槽内，不需要额外打螺丝固定，减少装配工序的零件数量，同时定位筋的高度做了差异化设计，对应电路板上不同高度的电子元件预留了避让空间，避免元件与壳体内壁发生挤压导致的元件损坏。在实际工位应用中，这种流线型外壳相比传统的方形外壳，在有移动工件经过的检测位，能够减少工件剐蹭到外壳的概率，即使工件存在小幅的位置偏移，弧面也可以将剐蹭的侧向力导向外侧，不会直接撞击外壳导致传感位置偏移，

　　保证检测精度的稳定性。壳体的表面做了细磨砂质感的处理，不会在车间光照环境下产生反光干扰，避免对周边的光学检测元件造成光线干扰，同时磨砂表面的抗指纹、抗轻微划伤能力优于光面外壳，在长期使用后不会因为表面划痕积累影响外观与防护性能。设计阶段还考虑了拆装维护的便捷性，上下壳的配合位置在侧面预留了扁形撬口，维护时只需要用一字螺丝刀插入撬口即可轻轻撬开上下壳，不需要用硬物暴力撬拆导致壳体边缘崩缺，内部的走线槽沿着壳体内壁的弧度布置，走线后可以通过壳体内壁的小卡扣固定线缆，避免设备运行过程中线缆晃动拉扯到电路板上的焊盘，提升长期使用的可靠性。
