带散热基座的迪西帕多MOS晶体管结构

　　在工业控制板卡、大功率电源模块、伺服驱动单元的硬件结构设计中，功率半导体器件的散热安装结构一直是结构工程师需要重点考量的部分，这款带一体化散热基座的MOS晶体管结构，正是针对中小功率电力电子场景的安装需求完成的三维设计。不同于常规直插或贴片封装的MOS管单独焊接后再额外加装散热片的方案，这个设计将功率管的安装定位与散热基座做了集成化处理，能有效减少装配工序，同时降低接触热阻，提升器件长期工作的稳定性。

　　从实际应用场景来看，这类结构常出现在10A-50A电流等级的直流调速装置、低压逆变模块、工业传感器信号调理板的功率输出级，工作时MOS管作为开关器件承担功率通断的功能，导通状态下的导通损耗、开关过程的动态损耗都会转化为热量，若热量不能及时导出，会导致结温升高，超出器件耐受阈值后会出现性能劣化甚至击穿损坏，因此散热基座的设计直接决定了器件的持续带载能力。

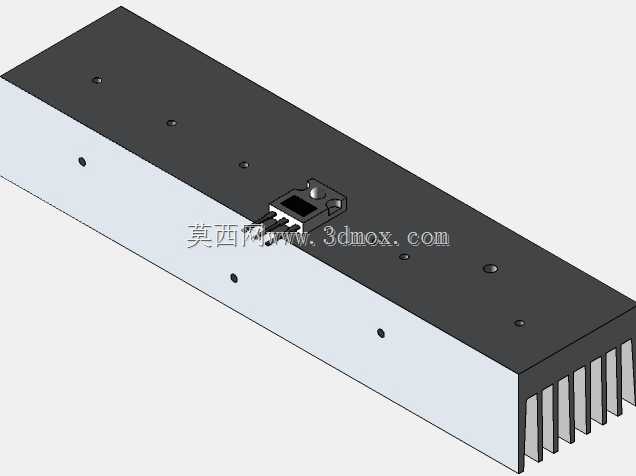

　　设计过程中首先确定了安装边界：散热基座采用长条形铝挤型材作为基础，型材截面的散热齿高度、齿间距经过匹配，在自然对流冷却条件下能满足对应功耗下的温升要求，基座主体的平面度控制在0.05mm以内，保证与晶体管金属散热面的贴合度，减少界面热阻。基座上的安装孔分为两类，一类是用于将整个散热组件固定在PCB板或设备安装梁上的通孔，孔径适配M3规格的固定螺丝，孔位间距符合常规工业板卡的安装孔位规范，避免与板上其他元器件产生干涉；另一类是用于固定MOS晶体管本体的定位孔，孔位精准对应TO封装晶体管的安装耳孔位，安装时晶体管的金属散热面与基座平面之间可根据绝缘需求加装导热硅胶垫或者导热绝缘片，兼顾散热与电气绝缘要求。

　　晶体管本体的引脚伸出长度做了适配性设计，引脚间距符合标准TO封装的引脚规范，能直接对应PCB上的焊盘位置，装配时不需要额外弯折引脚，减少引脚受力导致的器件损坏风险。散热基座的侧边做了倒角处理，避免装配过程中锐边划伤操作人员或者损坏相邻的导线、元器件。从结构强度来看，基座的壁厚设计兼顾了散热性能与机械强度，在安装螺丝的拧紧力矩达到规范要求时，基座不会出现变形，保证散热面始终与器件紧密贴合。

　　在实际选型适配时，结构工程师可以根据具体的功耗需求调整散热基座的长度，增减散热齿的数量，不需要改动晶体管的安装定位结构，具备较好的通用性。安装过程中需要注意，晶体管与散热基座之间的导热界面材料需要完全覆盖两者的接触区域，不能出现空隙，否则会导致局部热阻过高；固定螺丝需要按照对角顺序逐步拧紧，保证两个接触面受力均匀，避免单侧压紧导致的接触缝隙。另外，若应用场景存在振动工况，可以在螺丝上加装防松垫圈，避免长期振动后螺丝松动，导致散热接触不良。

　　这个三维结构完整还原了实际生产装配中的所有细节，包括散热齿的拔模角度、安装孔的沉头结构、晶体管引脚的成型角度，在进行整机结构干涉检查、装配工艺模拟时，可以直接调用这个模型，不需要再对器件的安装空间做冗余预留，能有效提升结构设计的准确率，减少打样阶段的干涉问题。对于硬件结构设计人员来说，这类集成化的功率器件安装结构，能有效压缩板卡的占用空间，提升设备的功率密度，同时降低装配复杂度，减少生产环节的人工成本。
