传感器用六角旋转基座结构设计

　　这款六角结构的旋转基座，主要配套小型传感检测单元使用，在工业自动化产线的点位检测、工位姿态调整场景中承担核心连接与角度调节作用。日常产线运行中，很多光电、接近类传感器需要根据被测工件的位置、检测角度做微调，常规的圆形固定座在拧紧后容易出现跟转、角度偏移的问题，这款带六角夹持面的基座，刚好解决了安装调试阶段的防滑痛点，安装时可以用开口扳手直接卡住六角面锁紧，不会出现拧动锁紧螺母时基座跟着转动导致的预调角度偏移，能大幅缩短现场调试的对位时间。

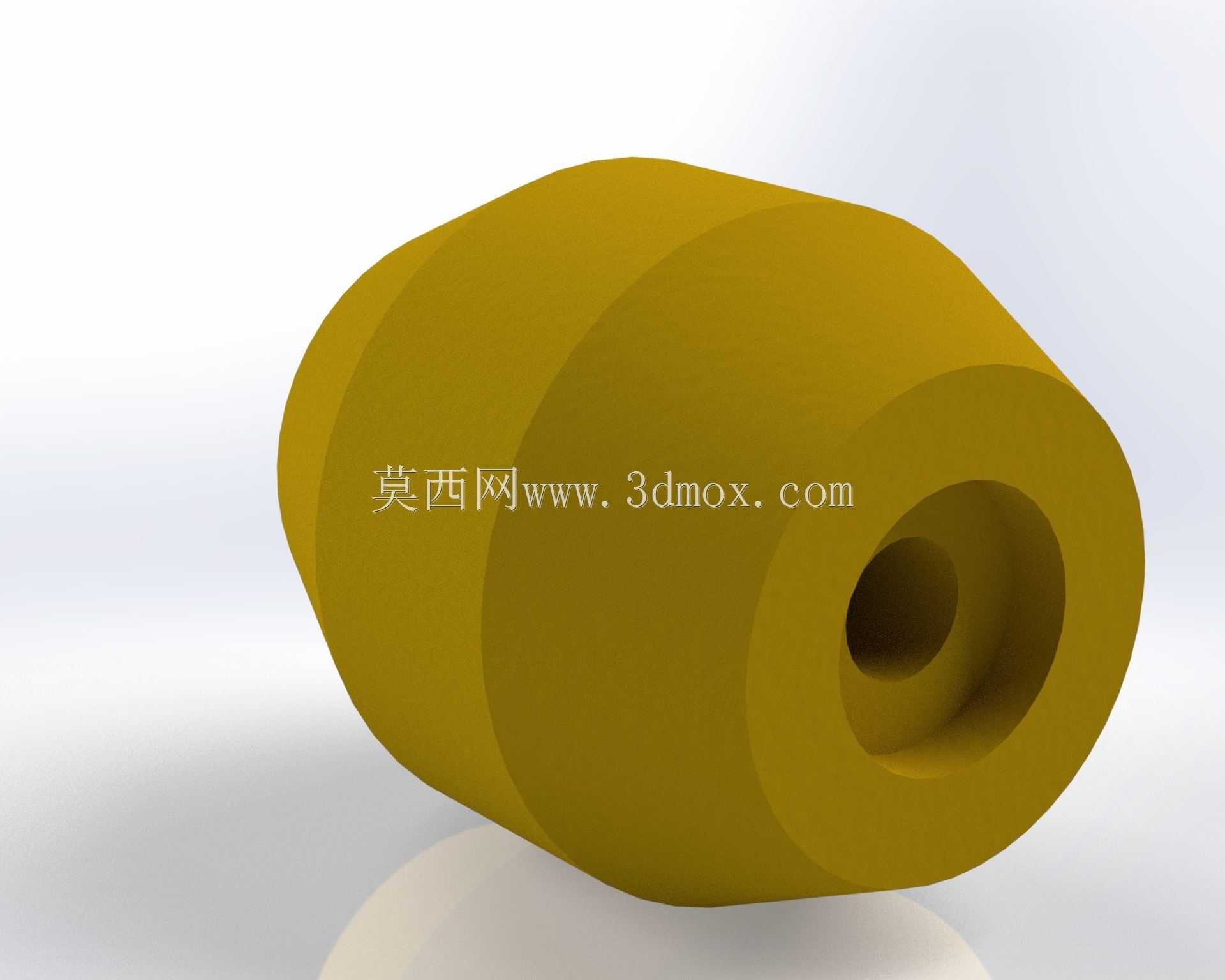

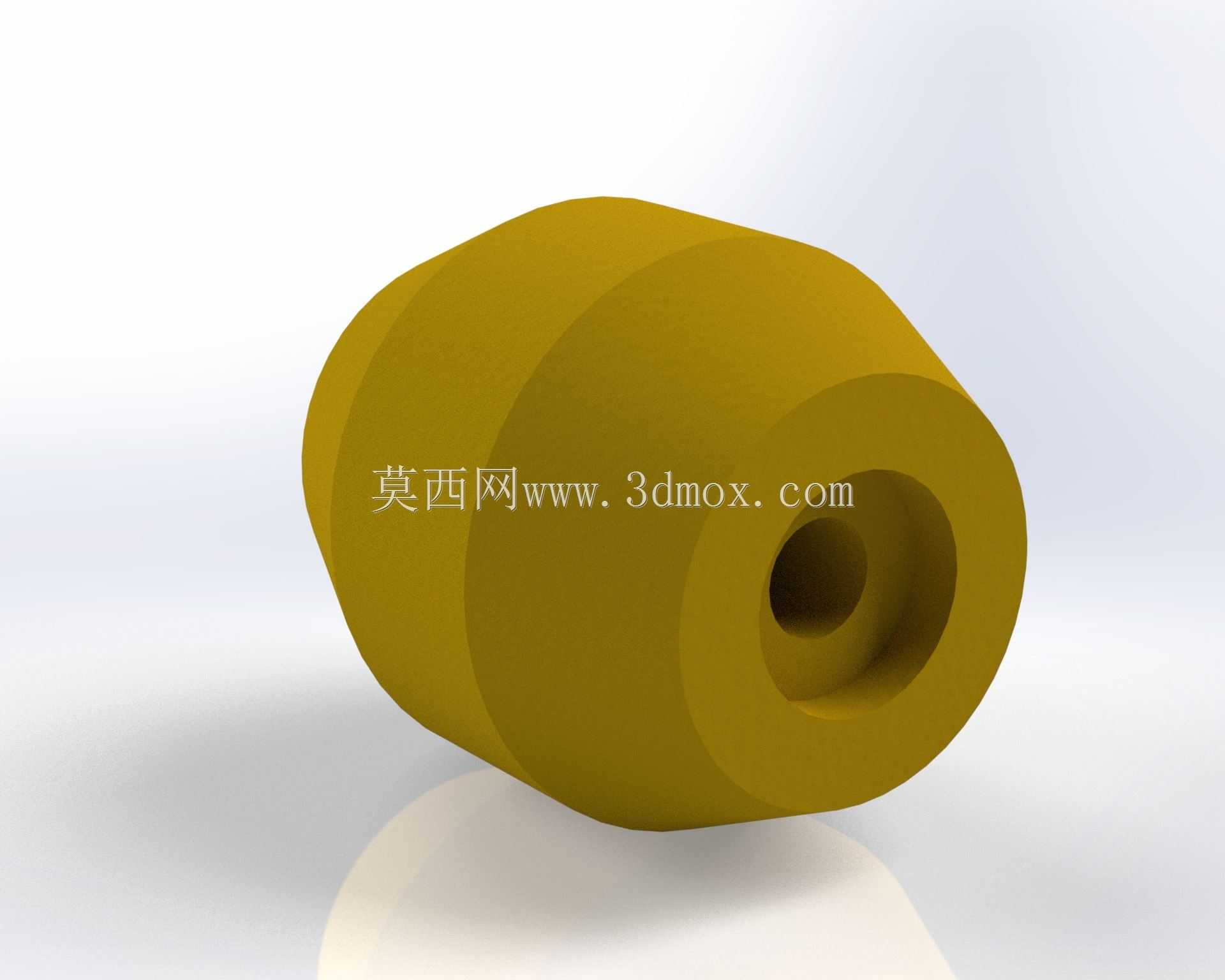

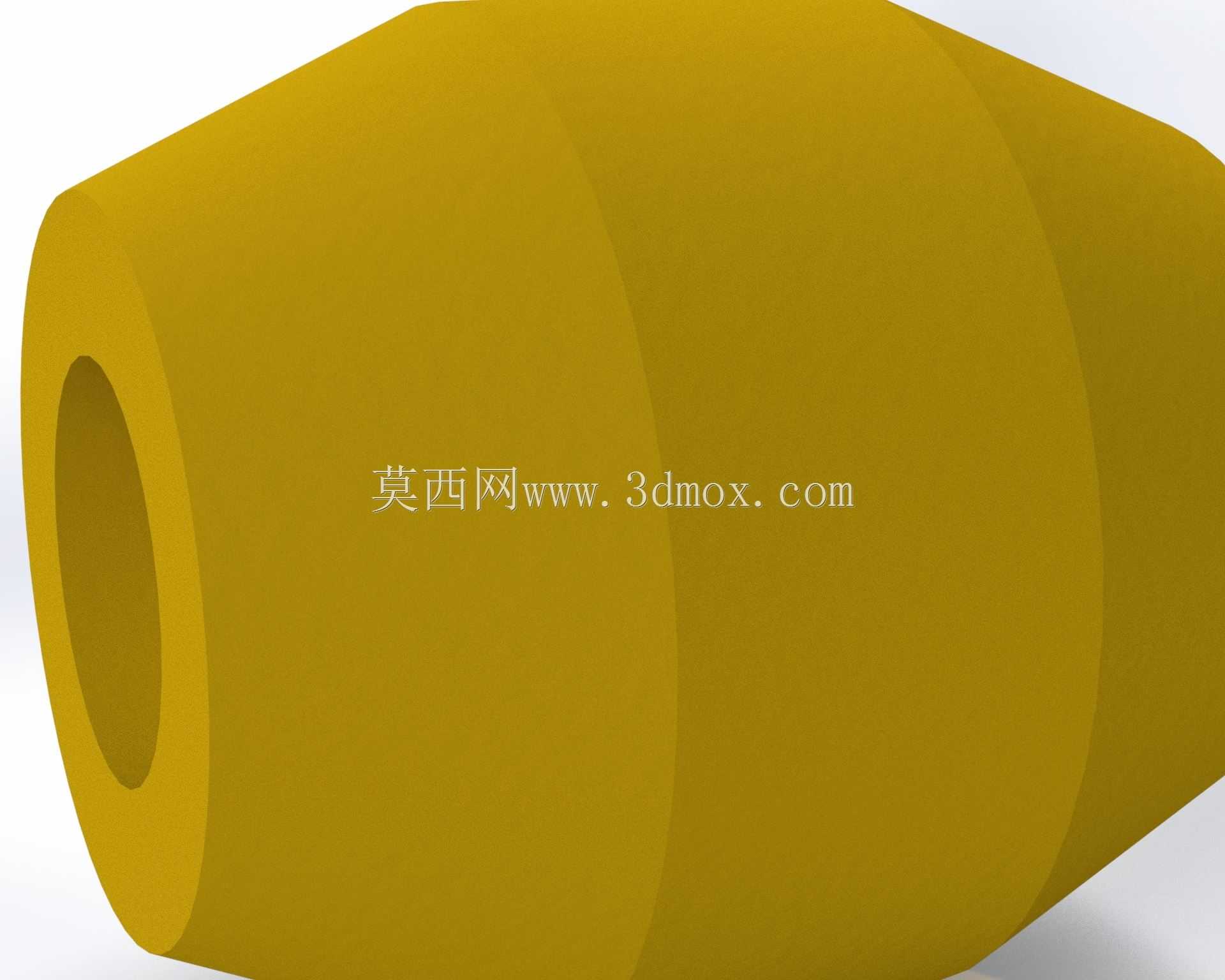

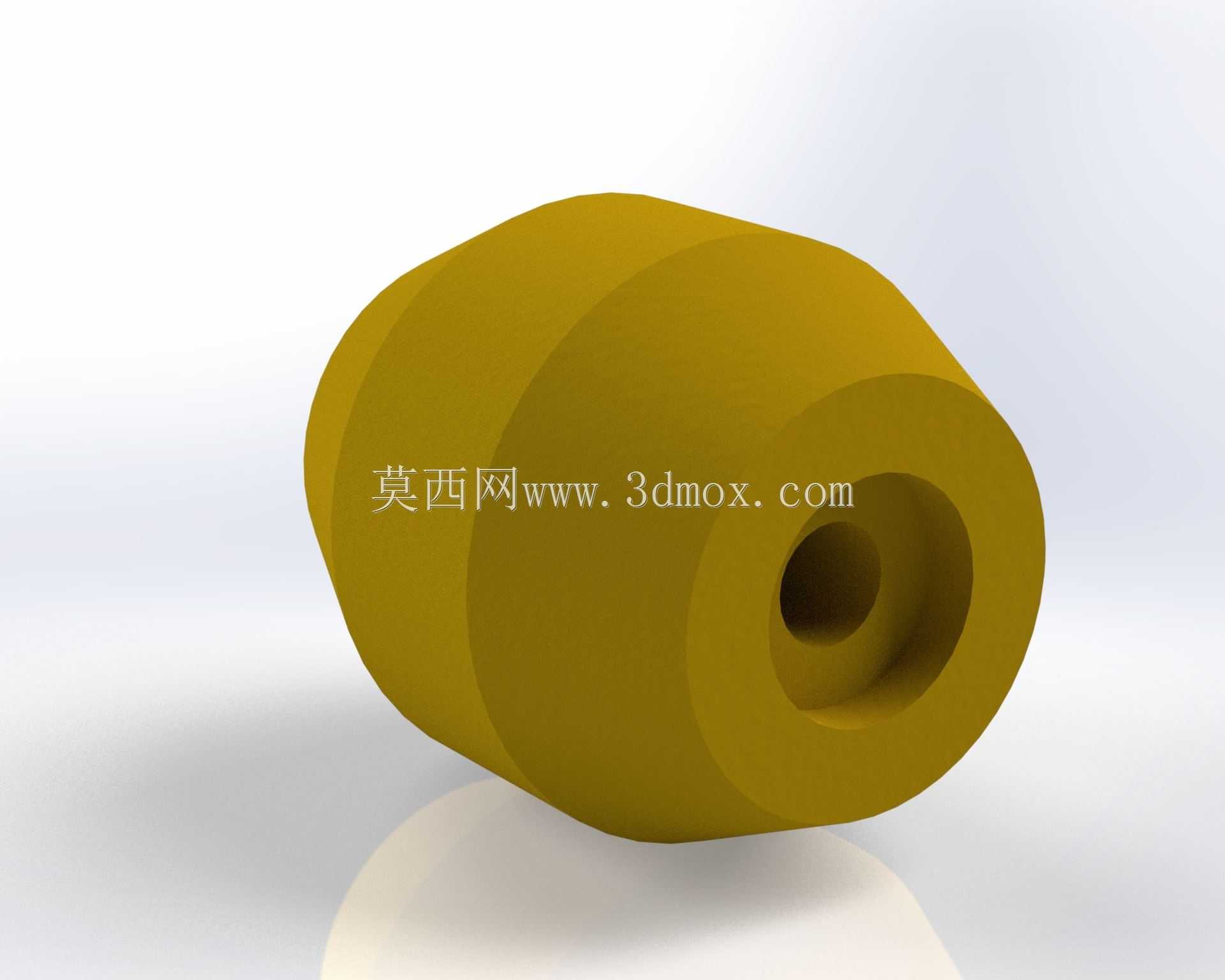

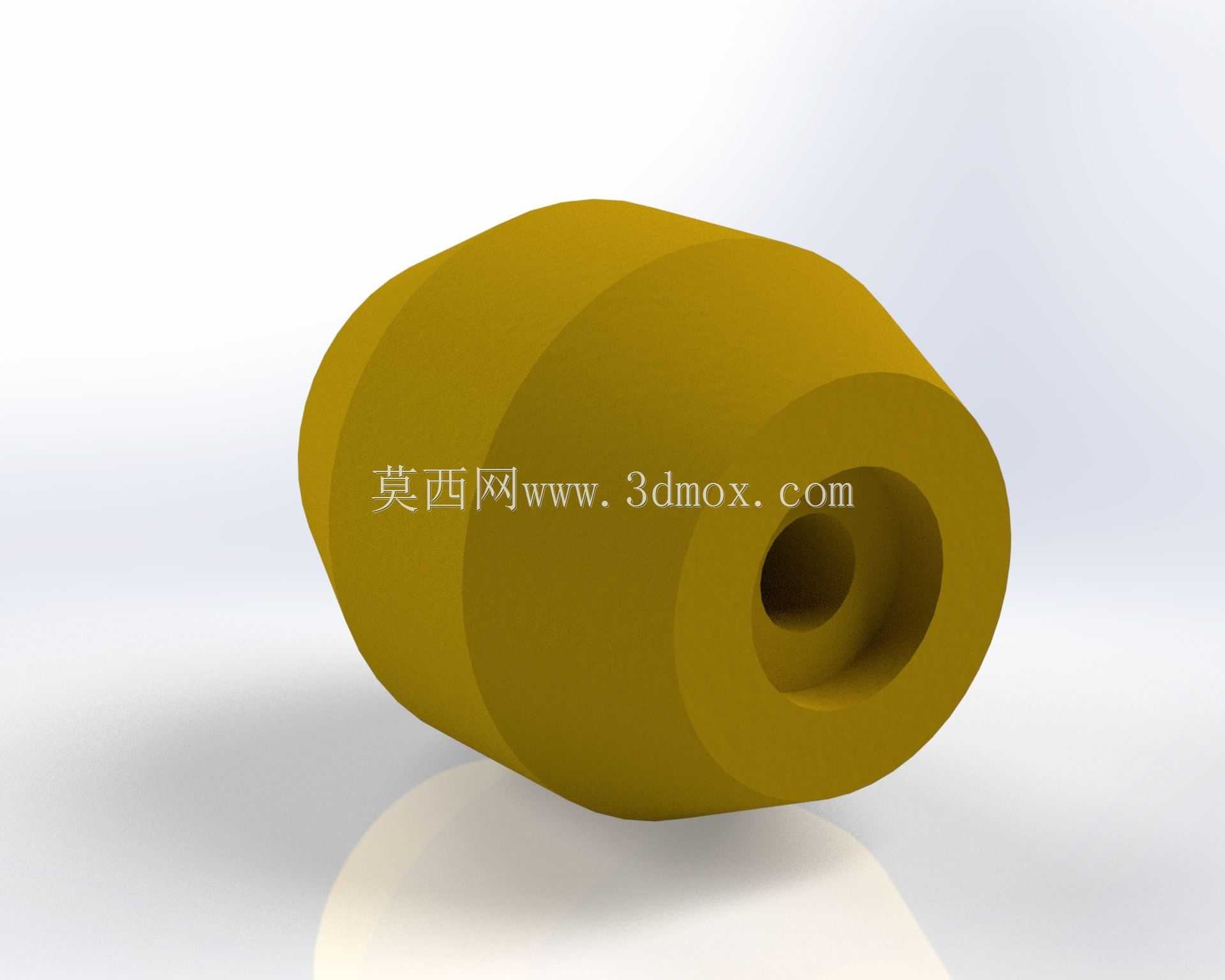

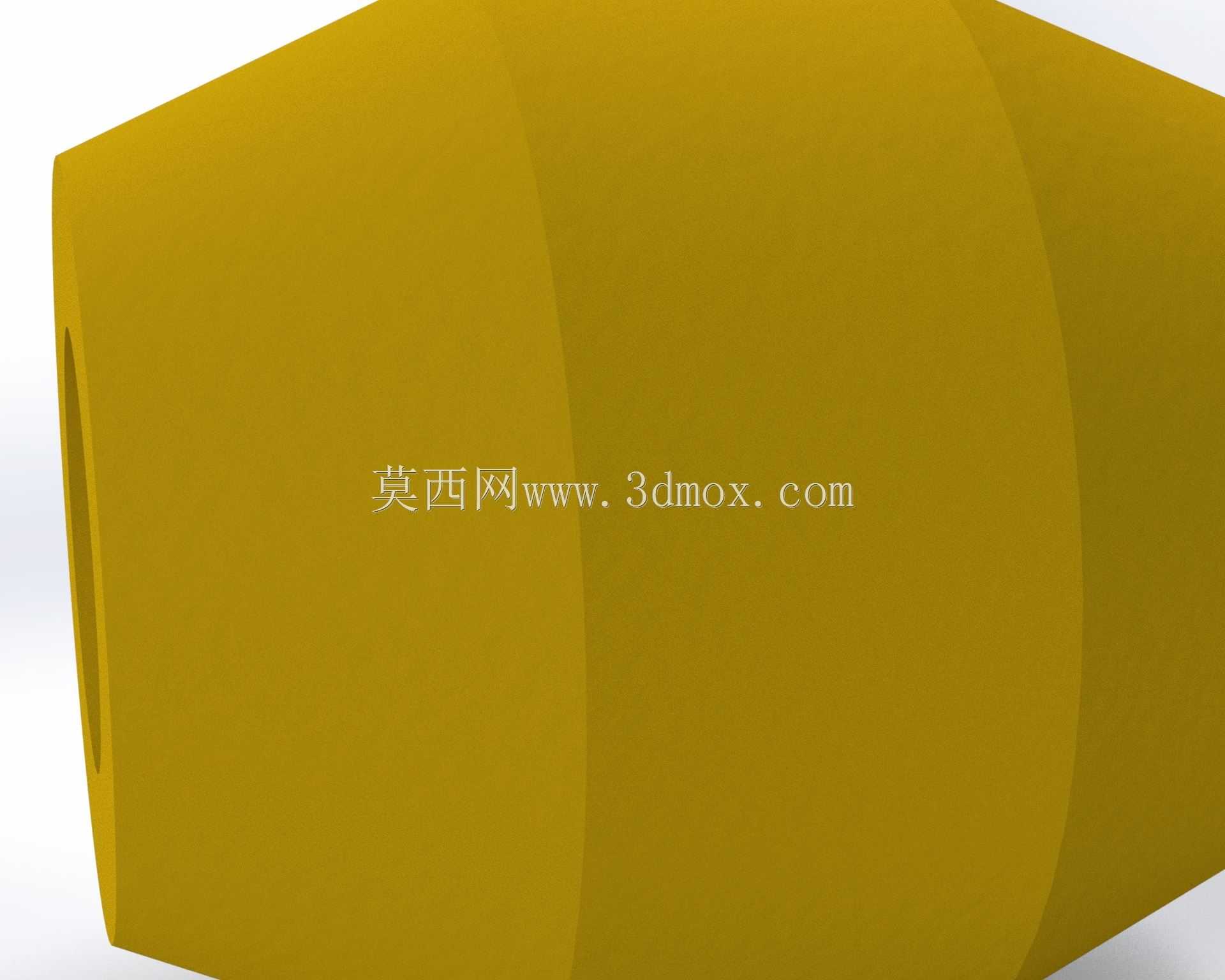

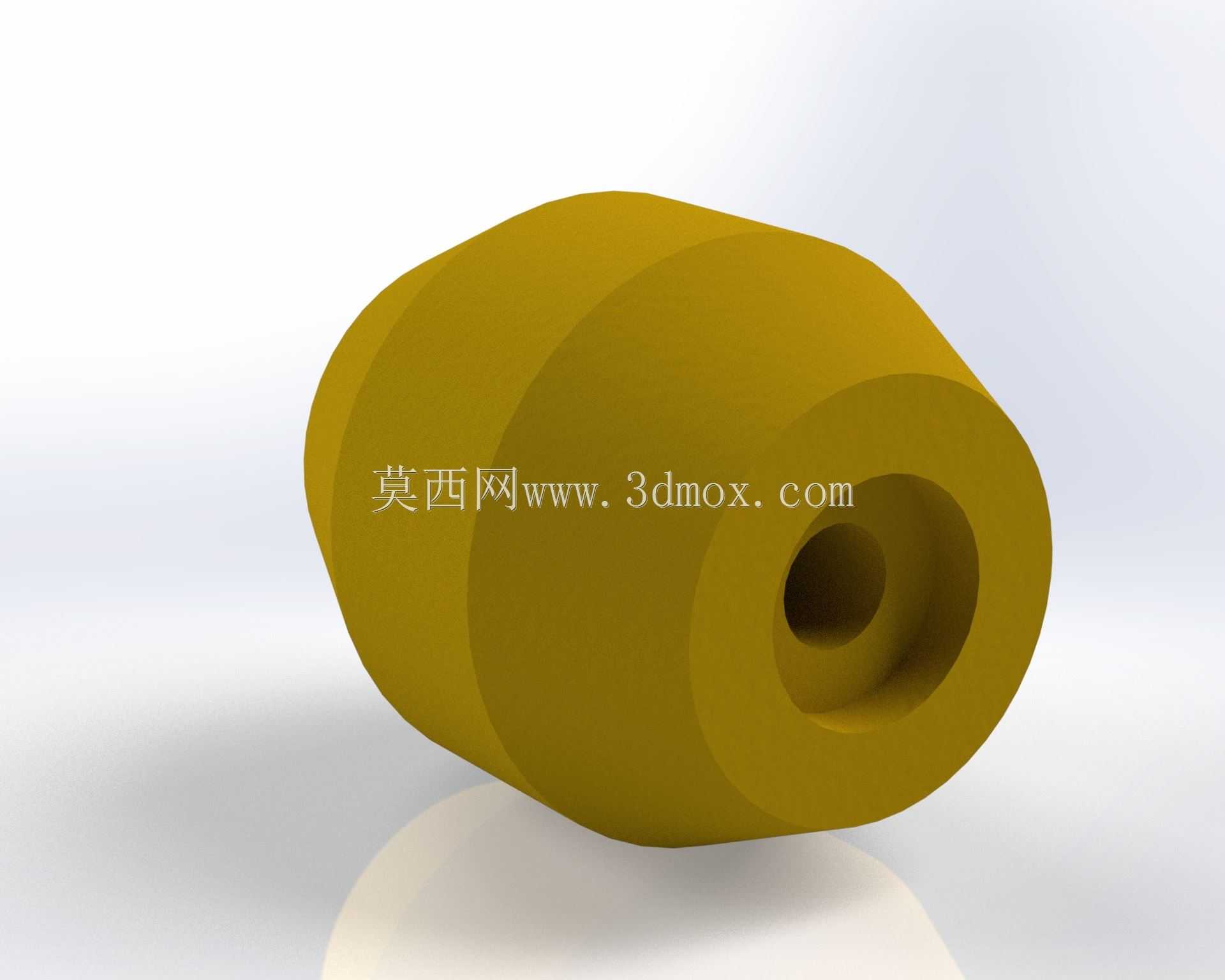

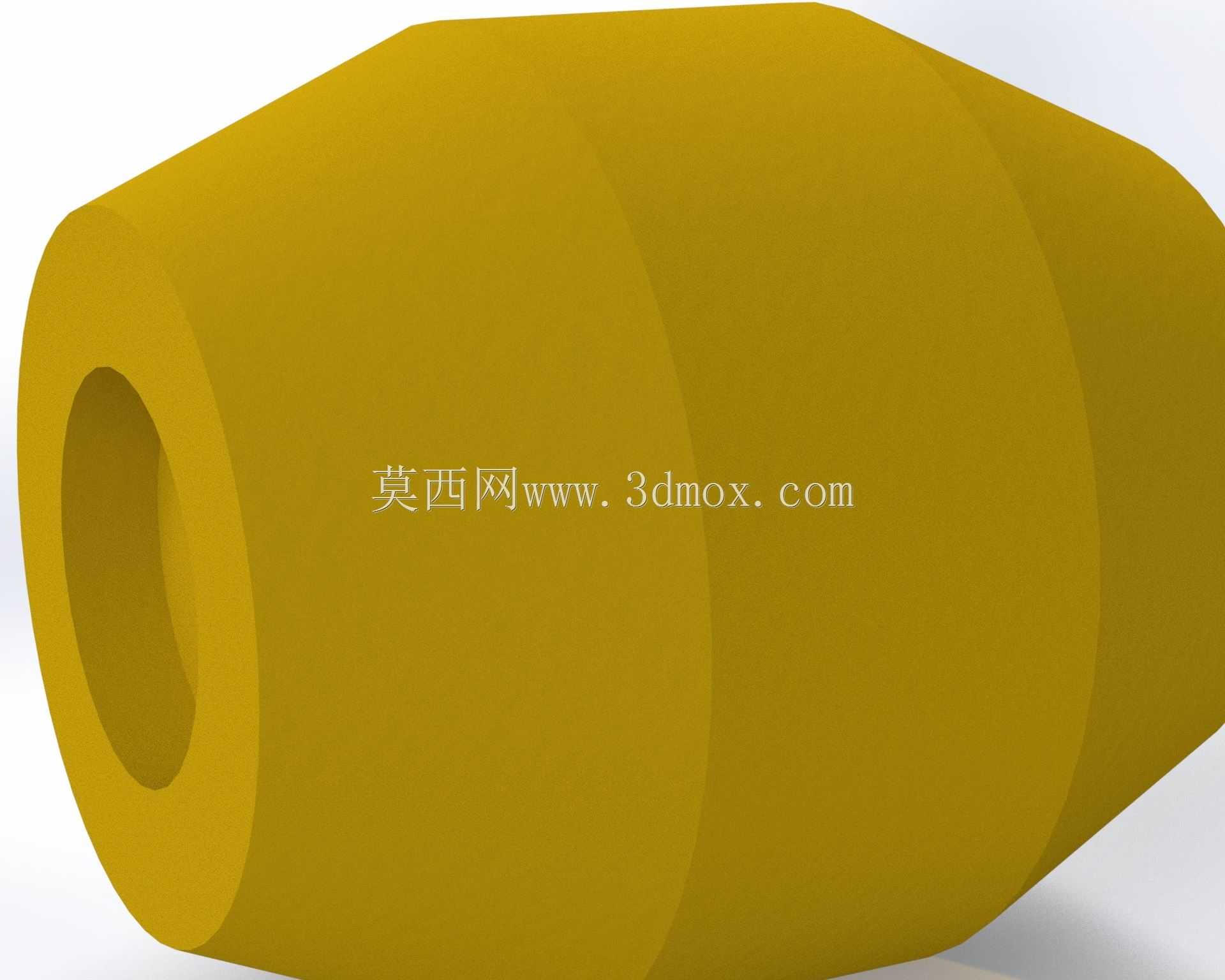

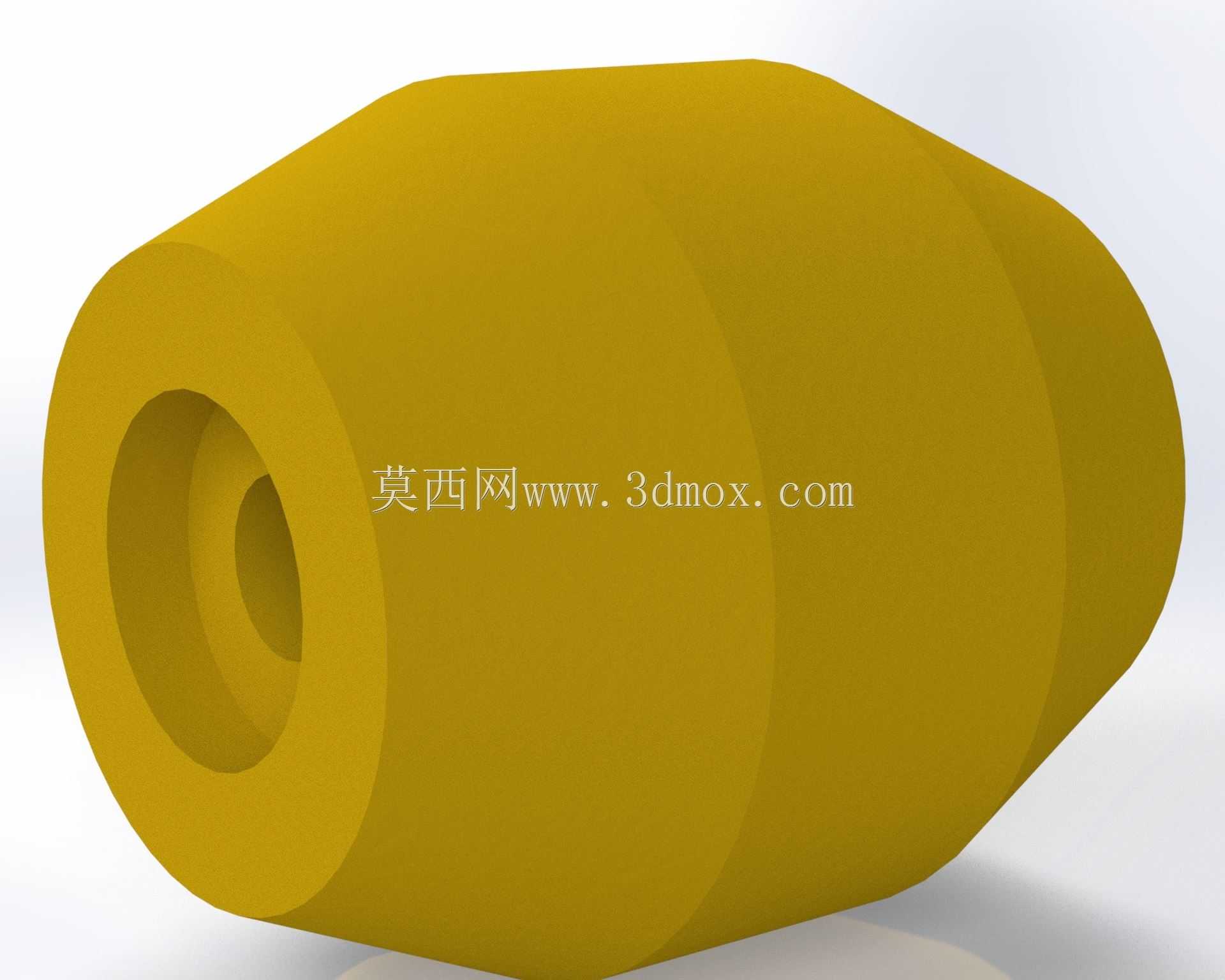

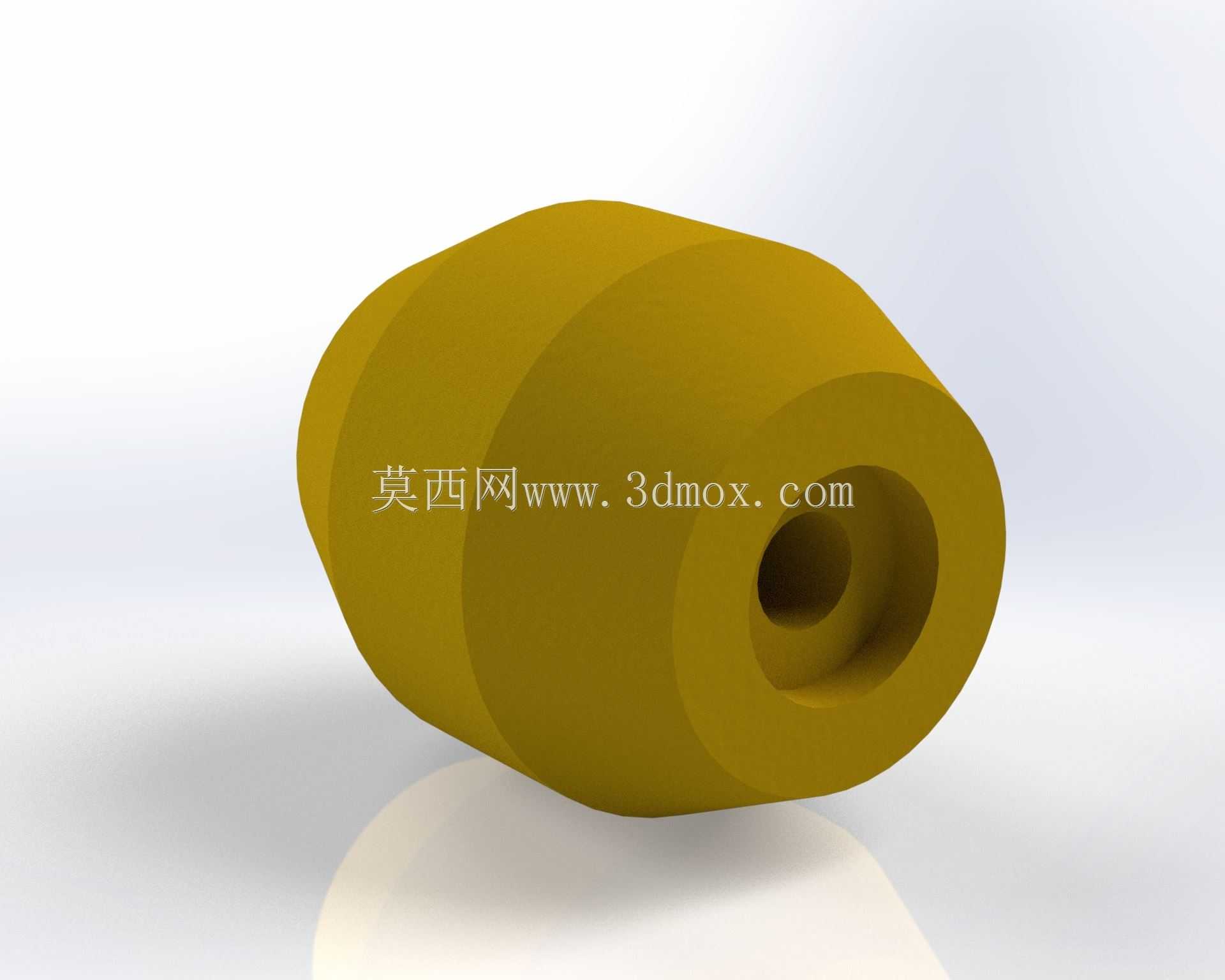

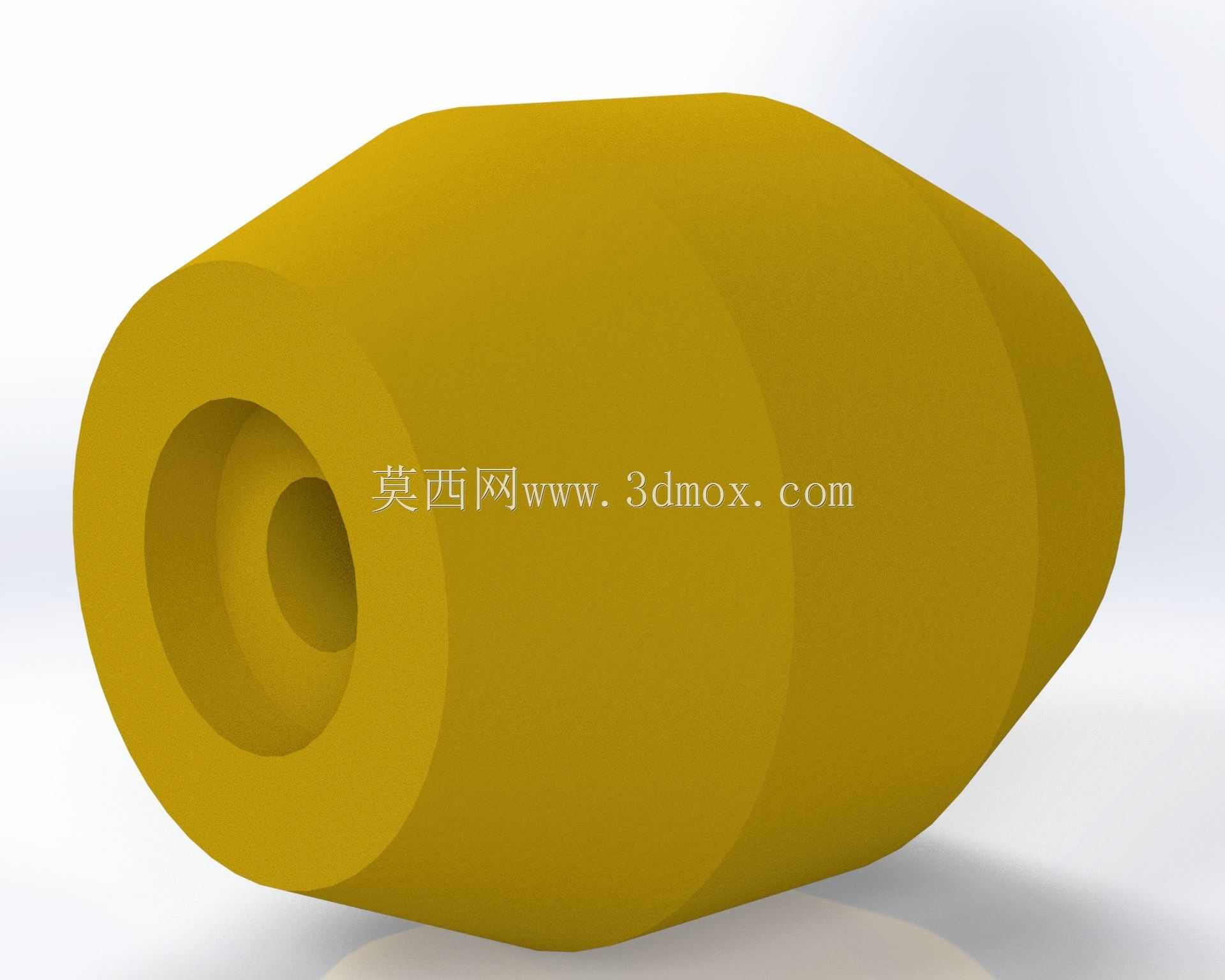

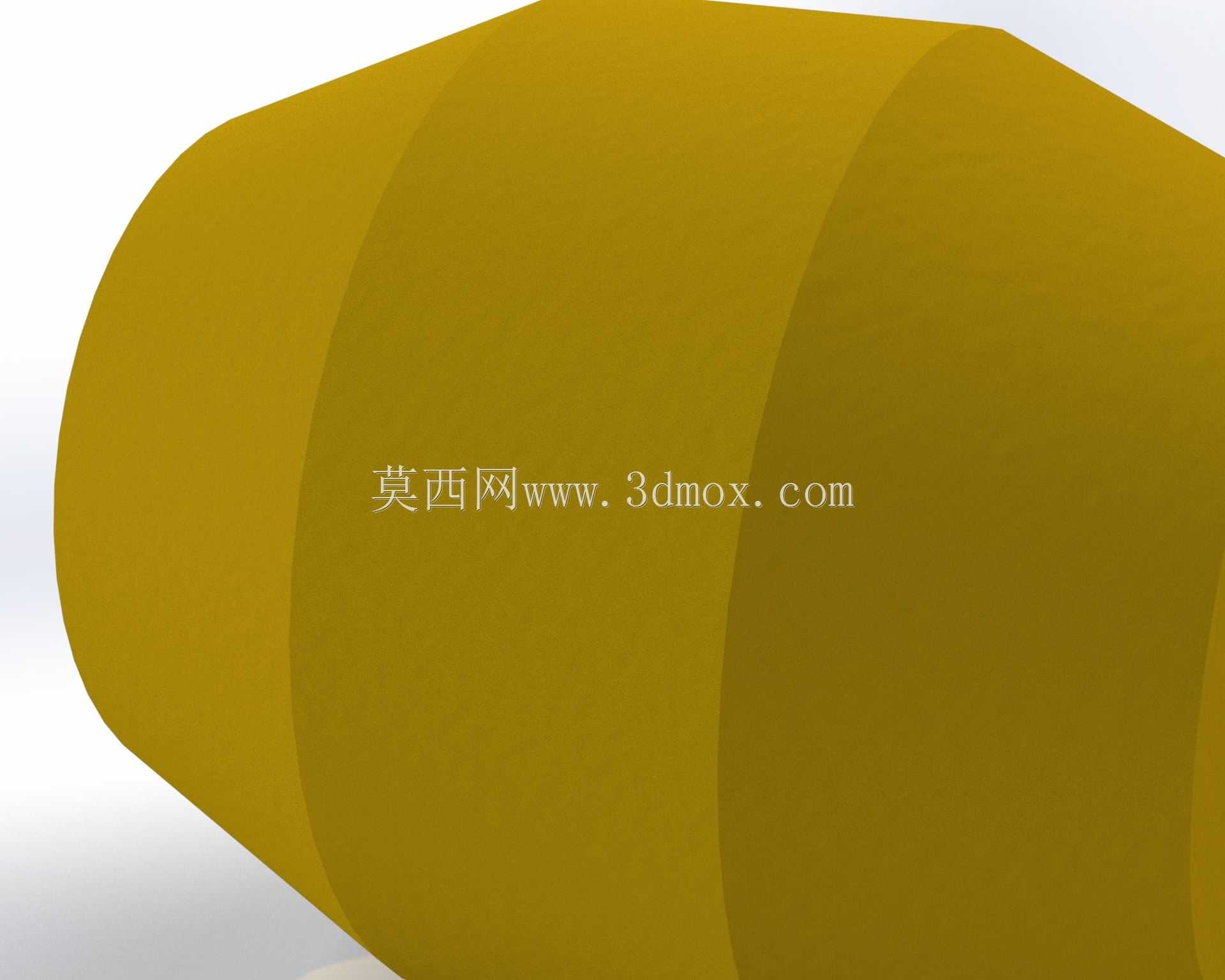

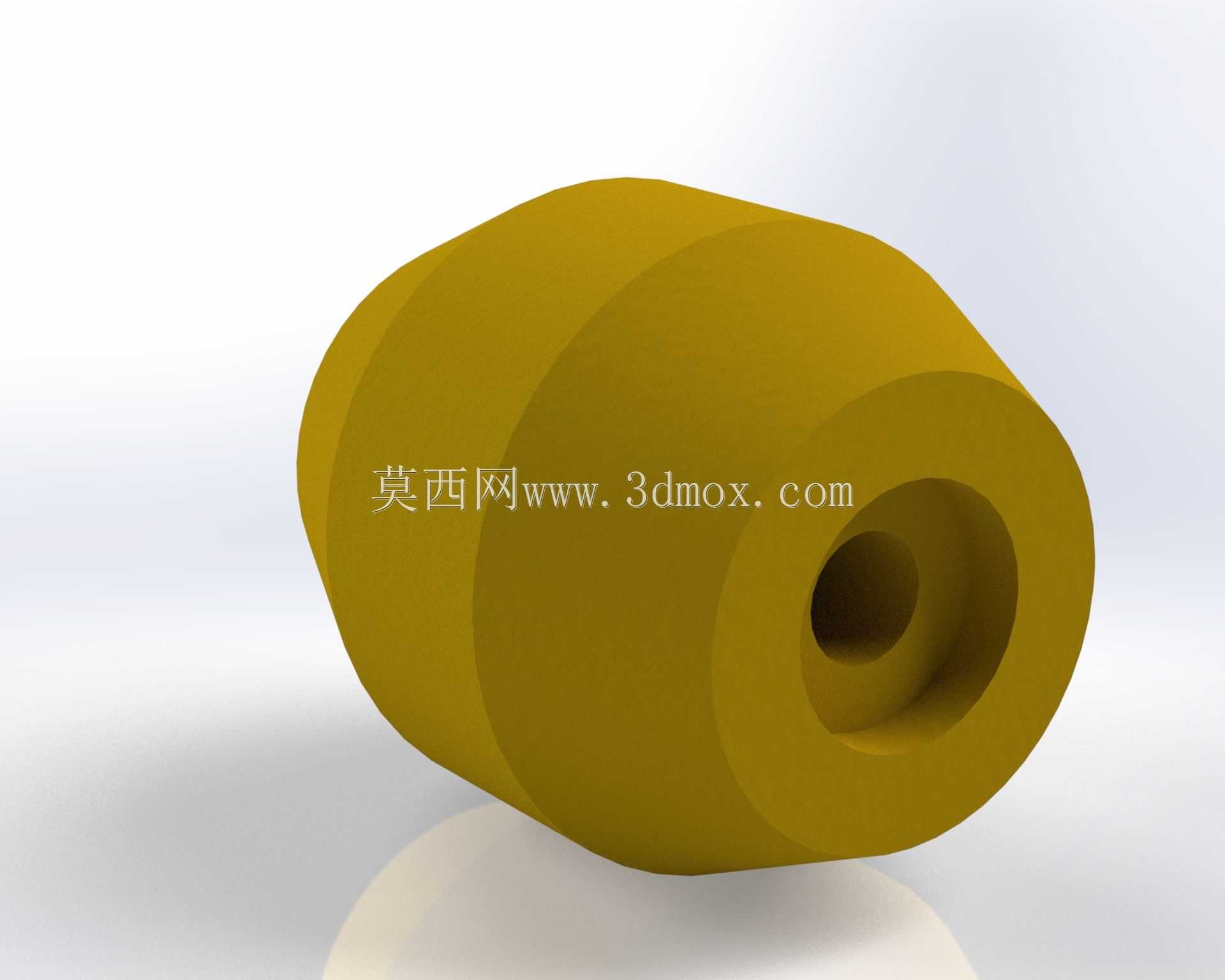

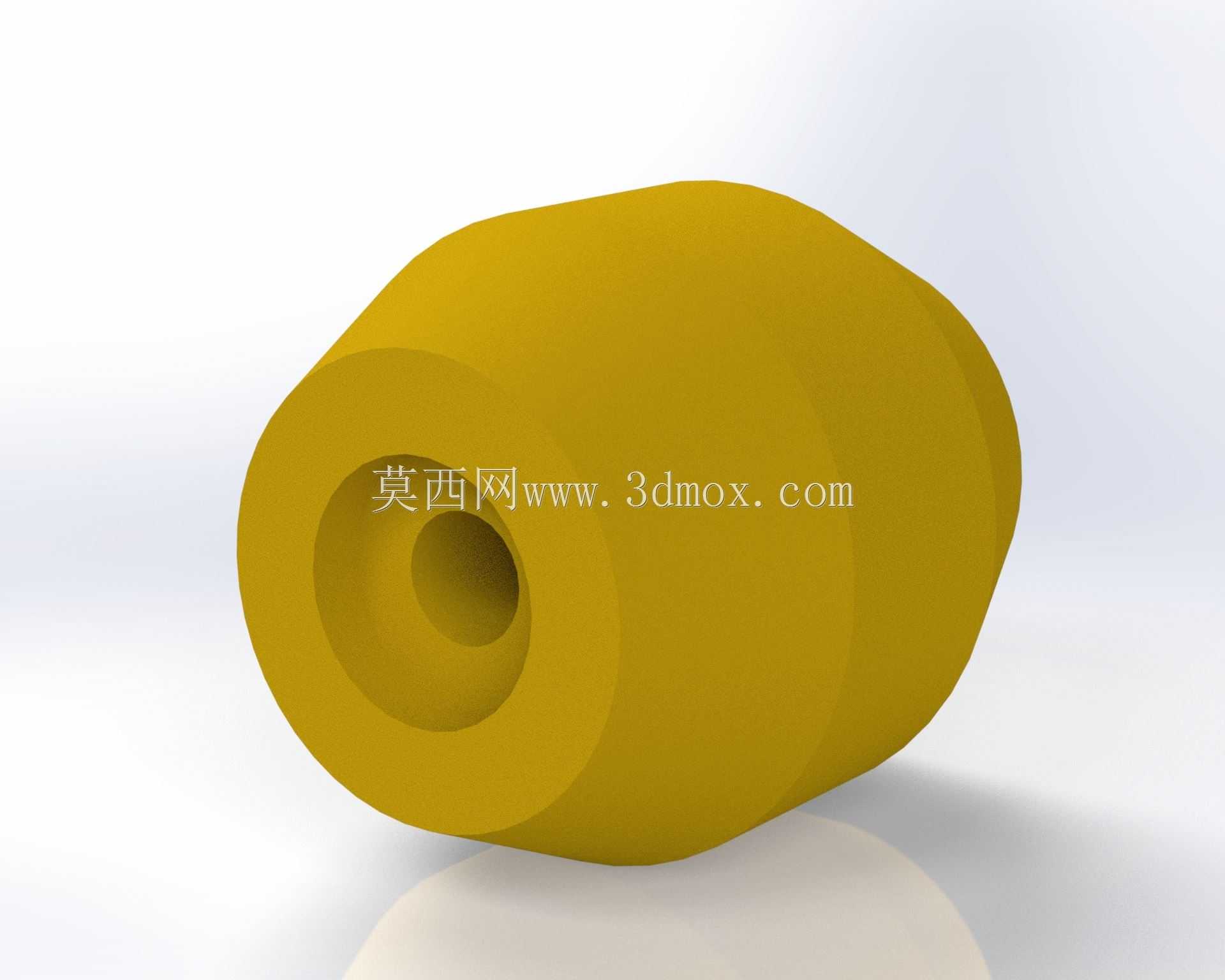

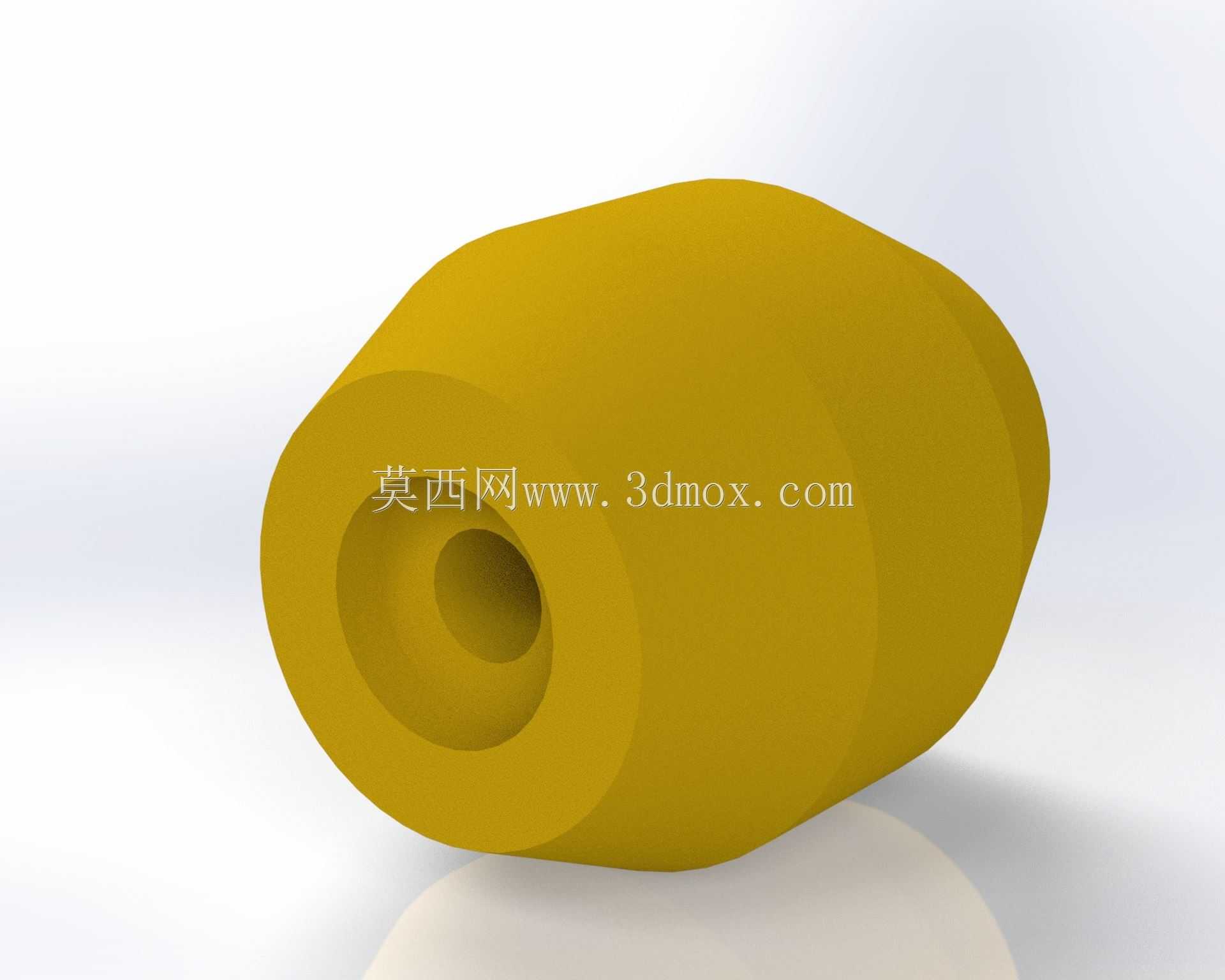

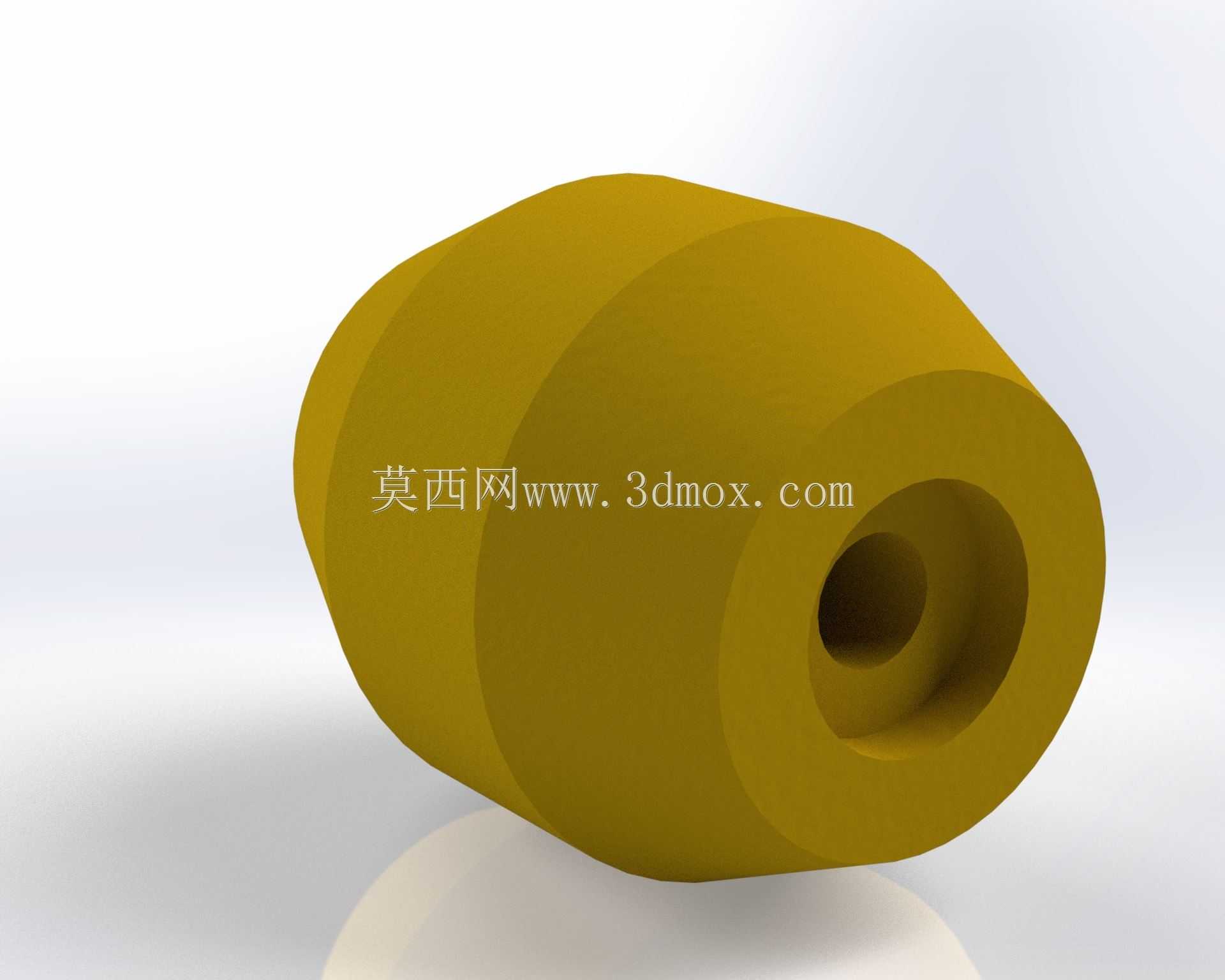

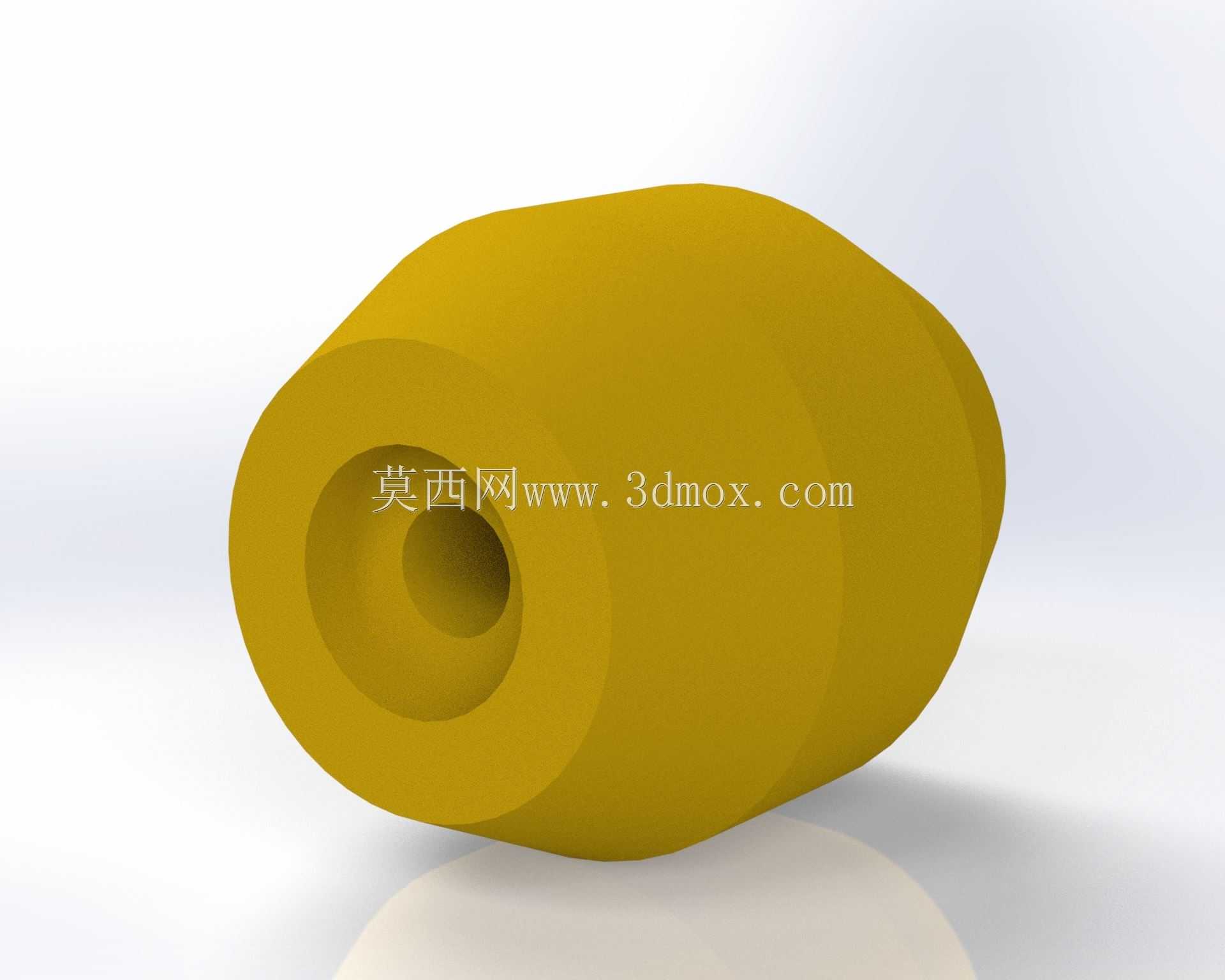

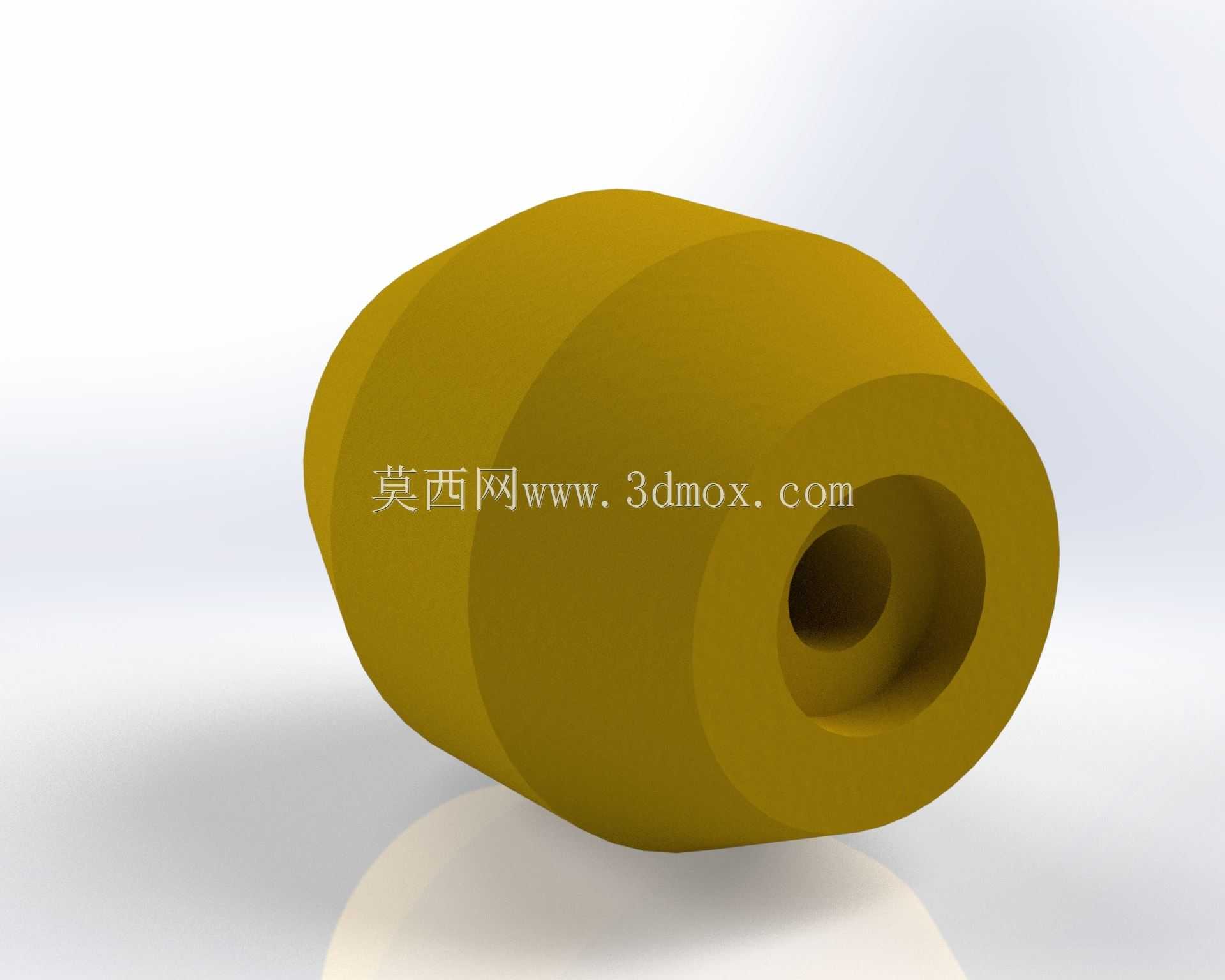

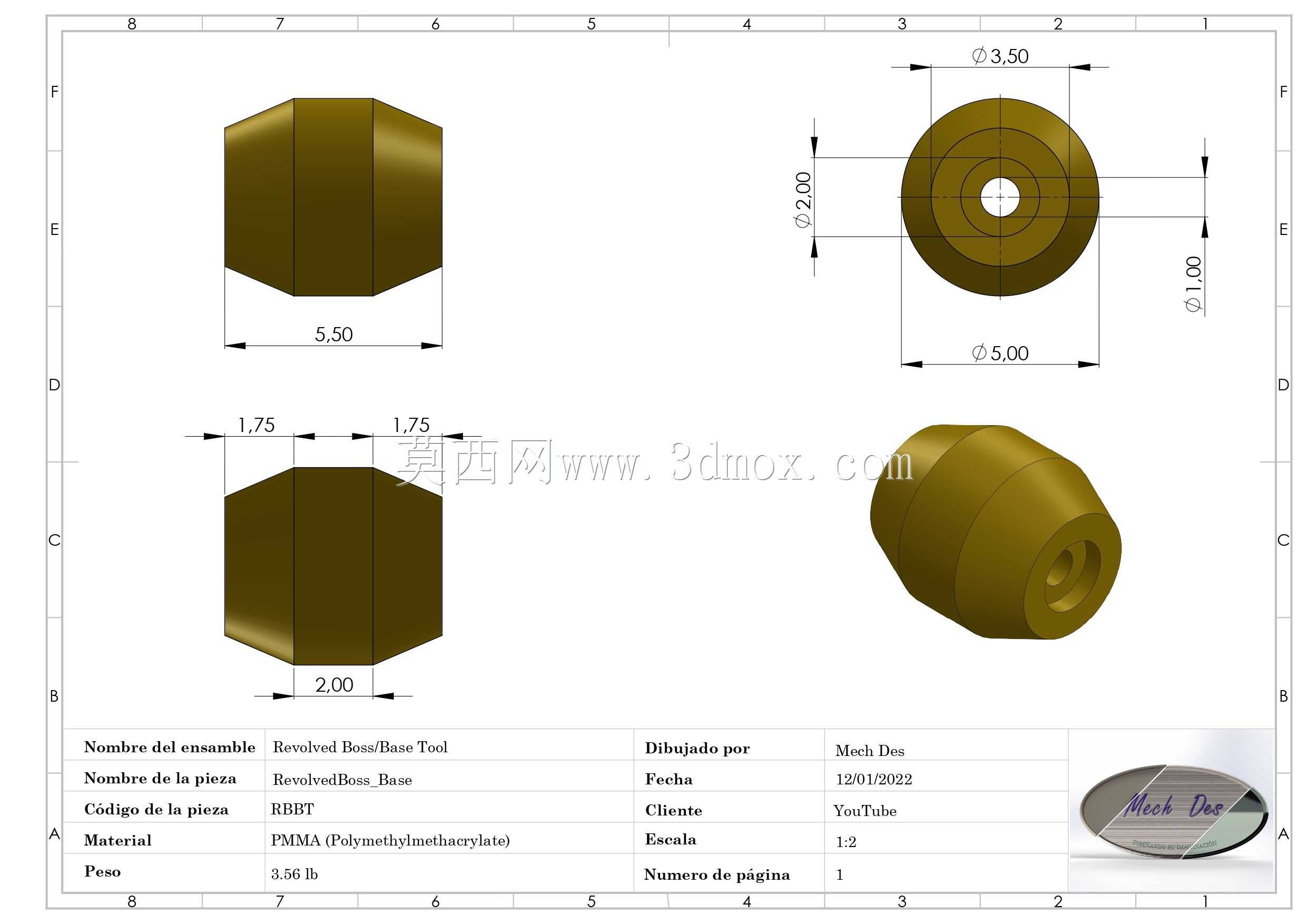

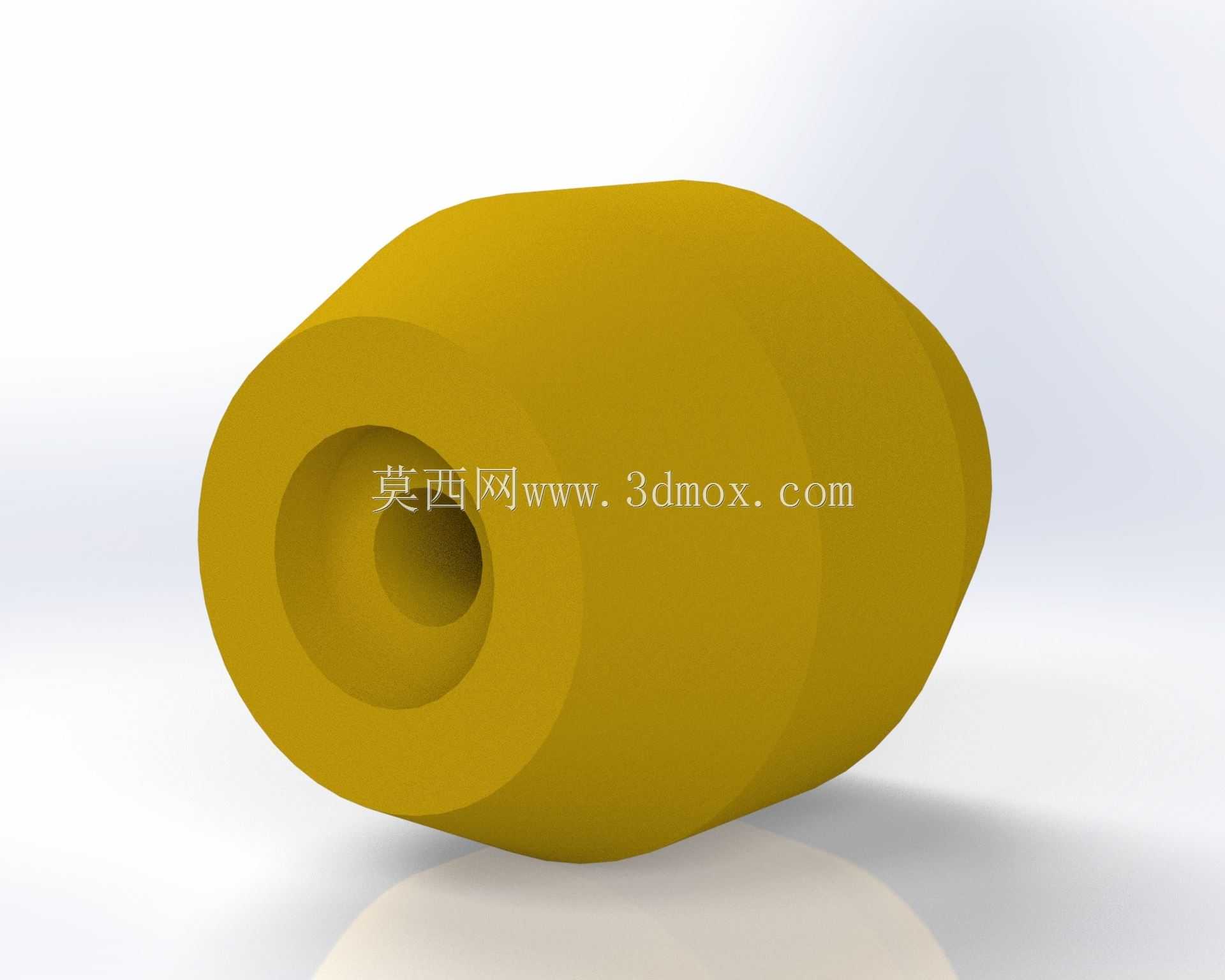

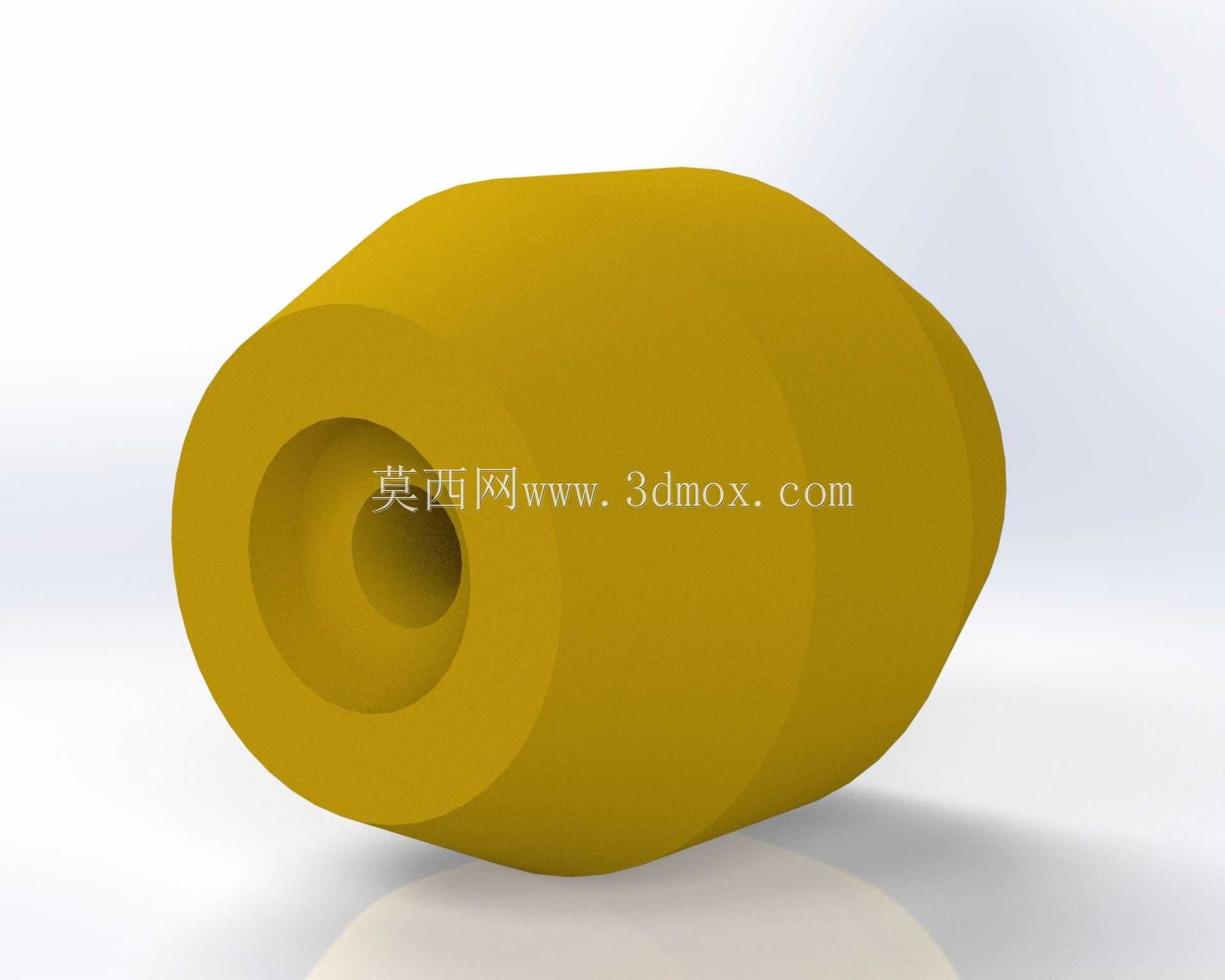

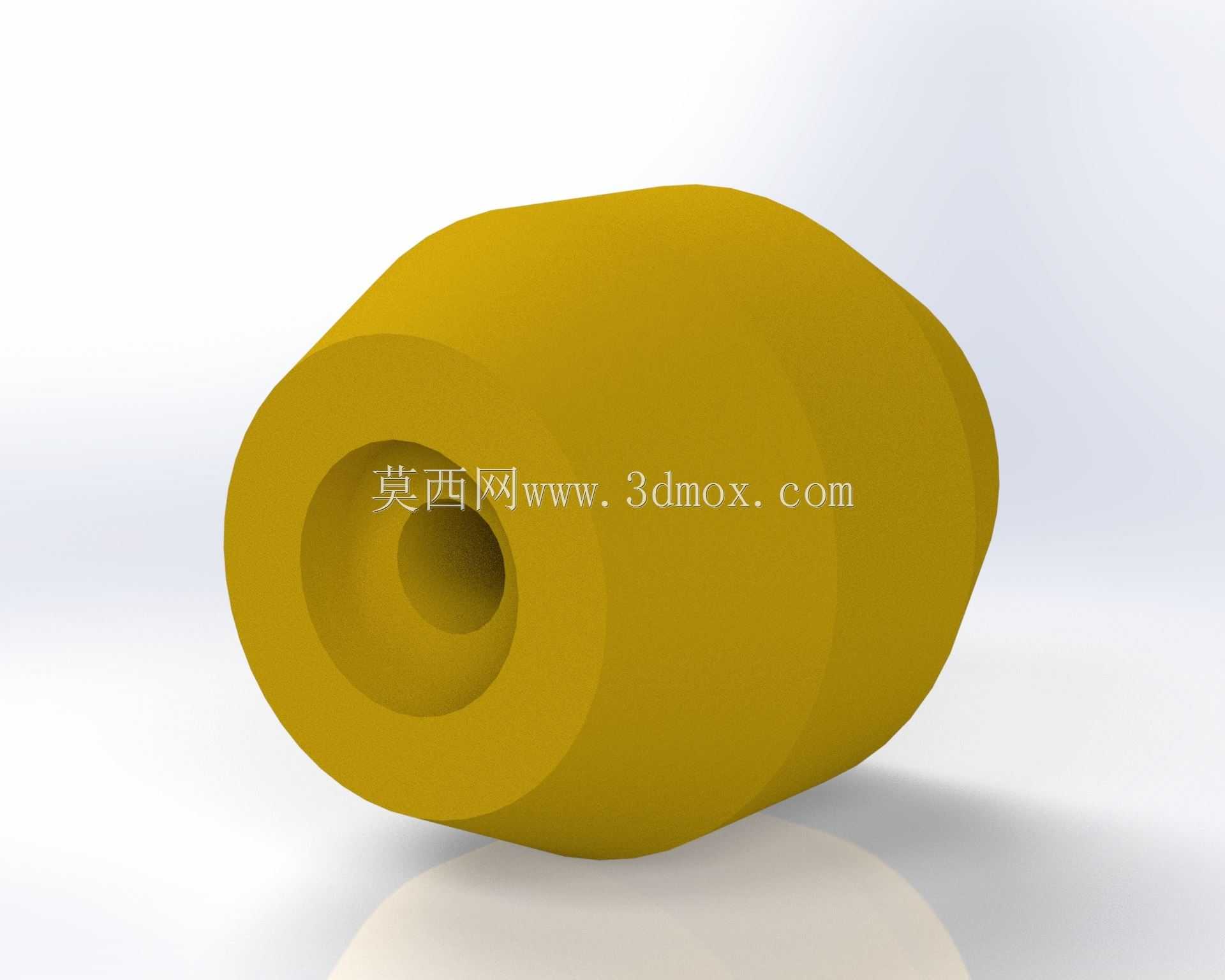

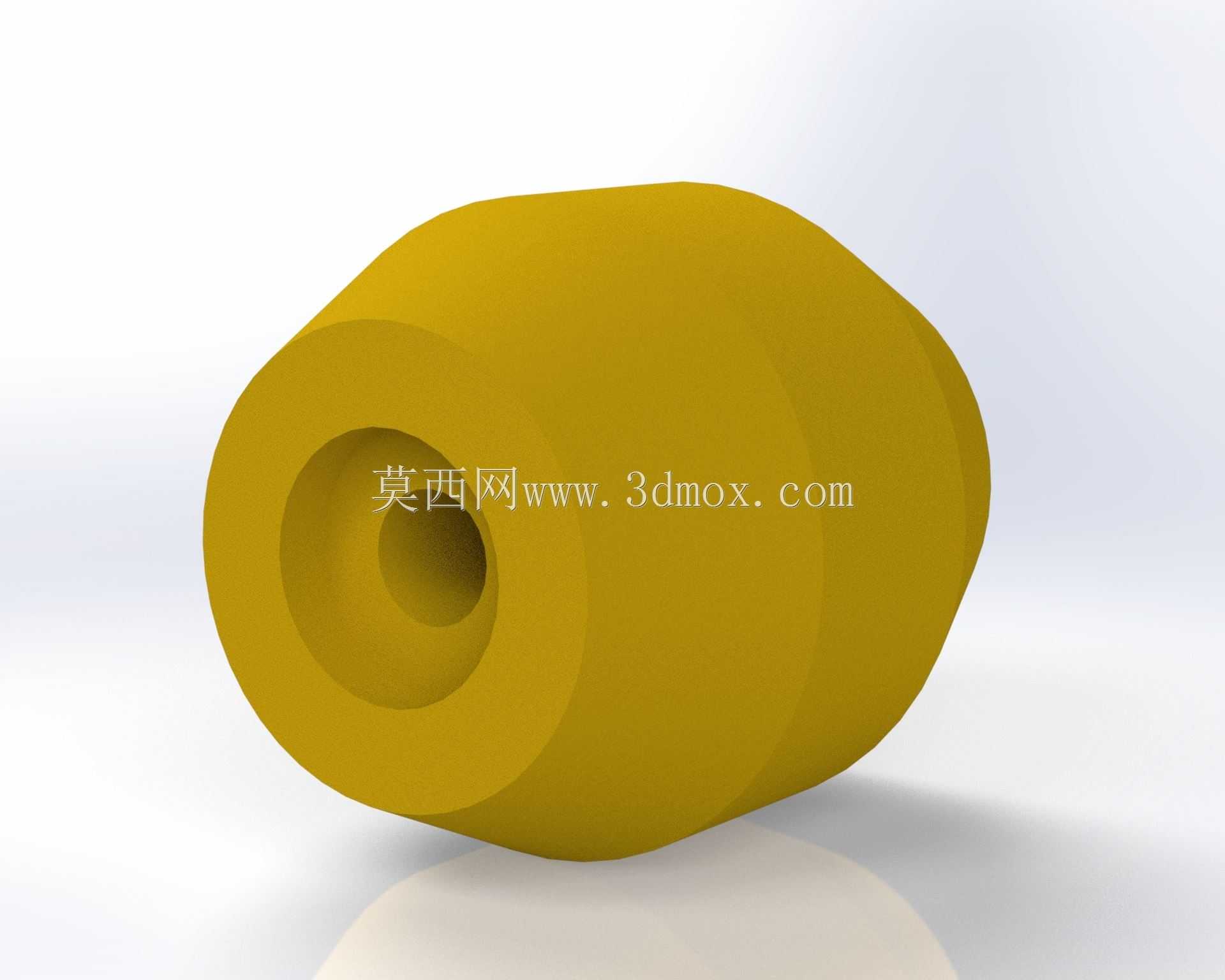

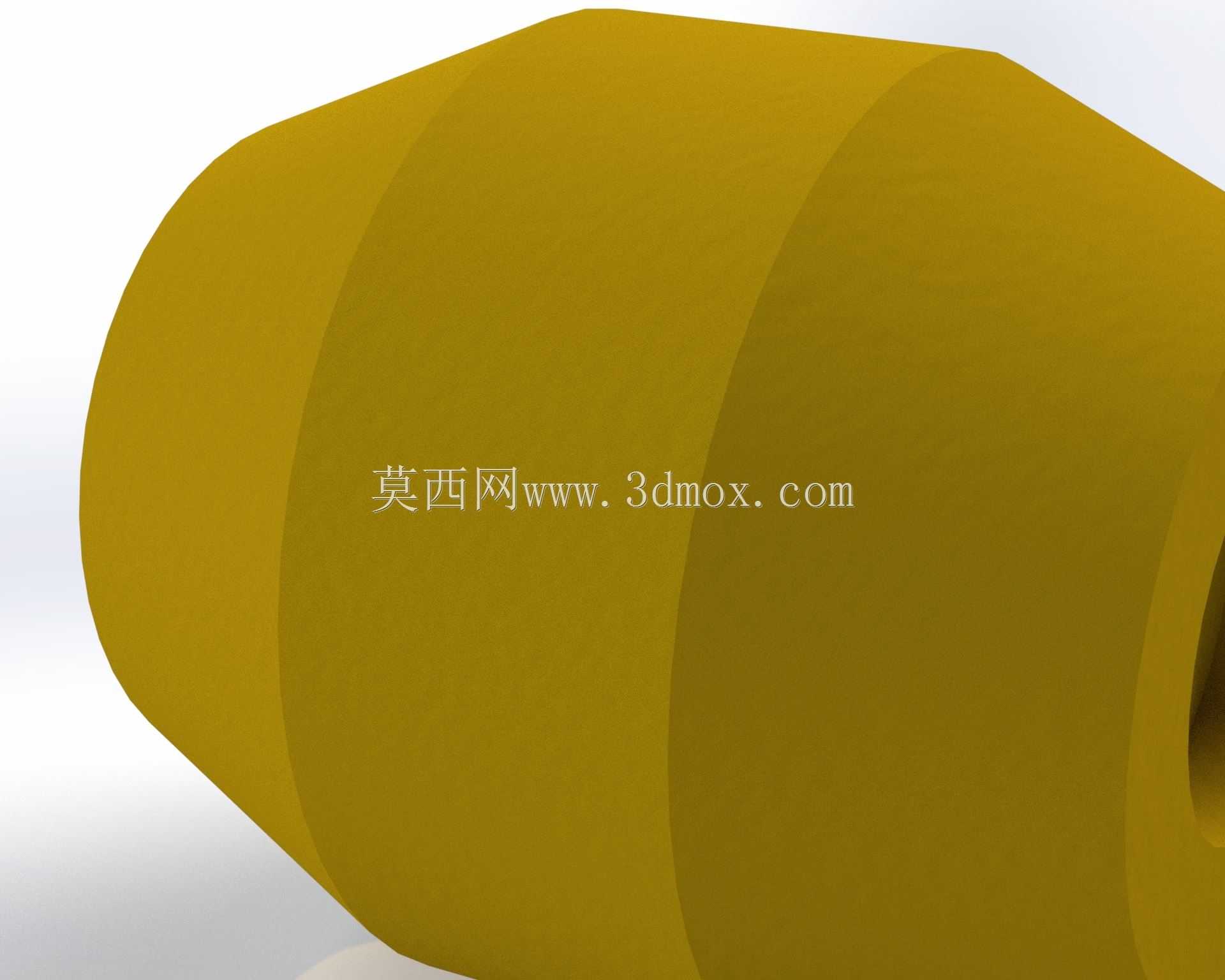

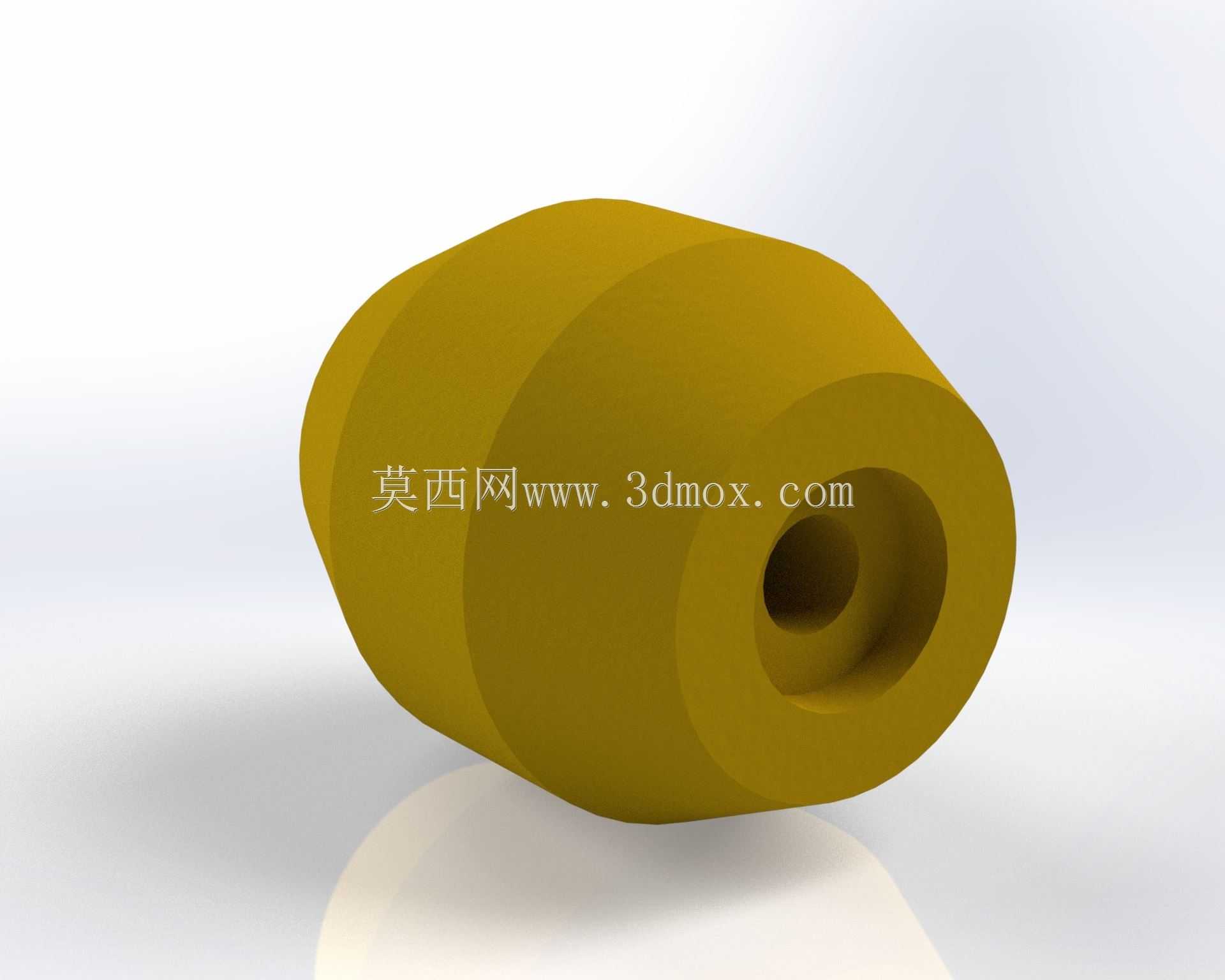

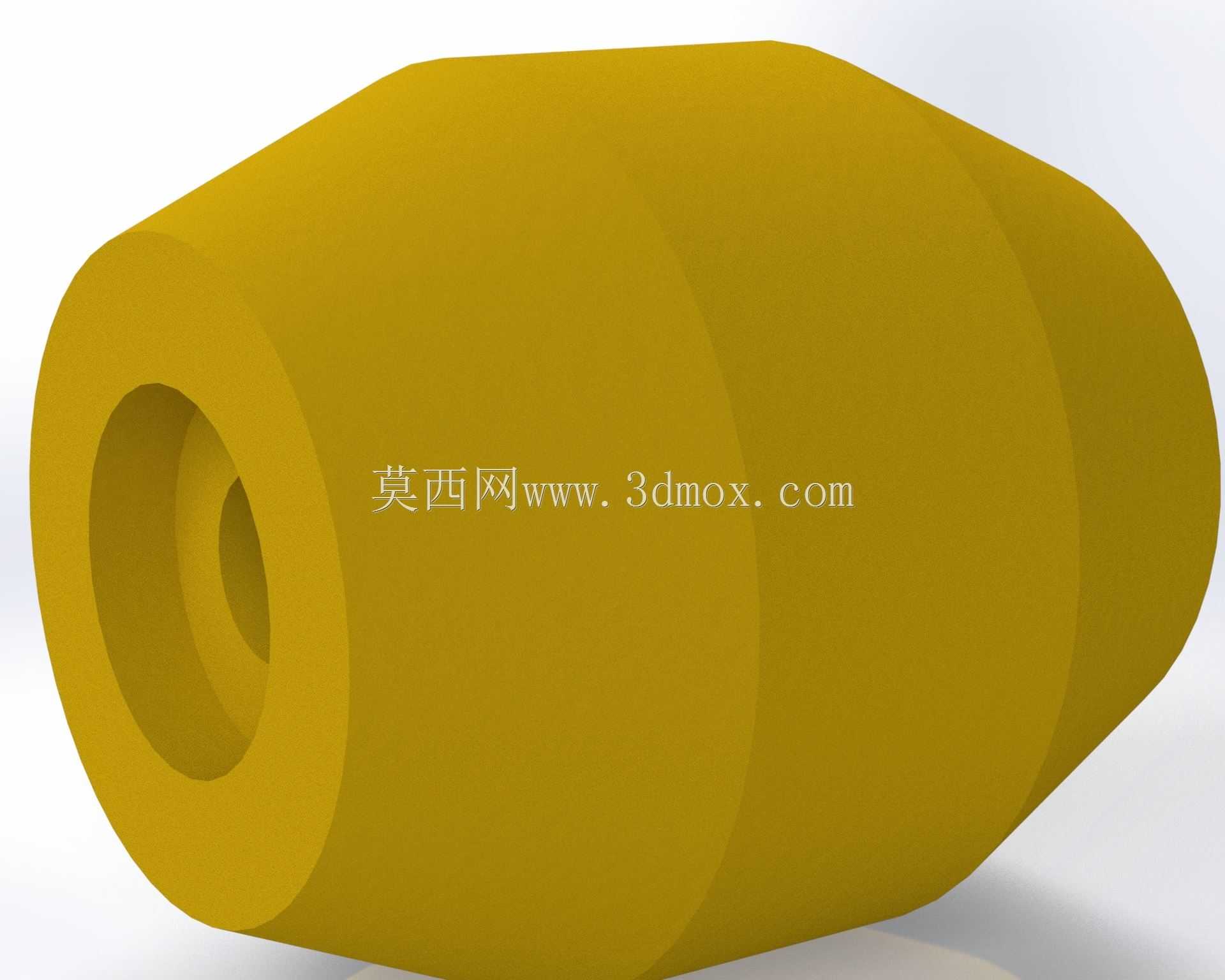

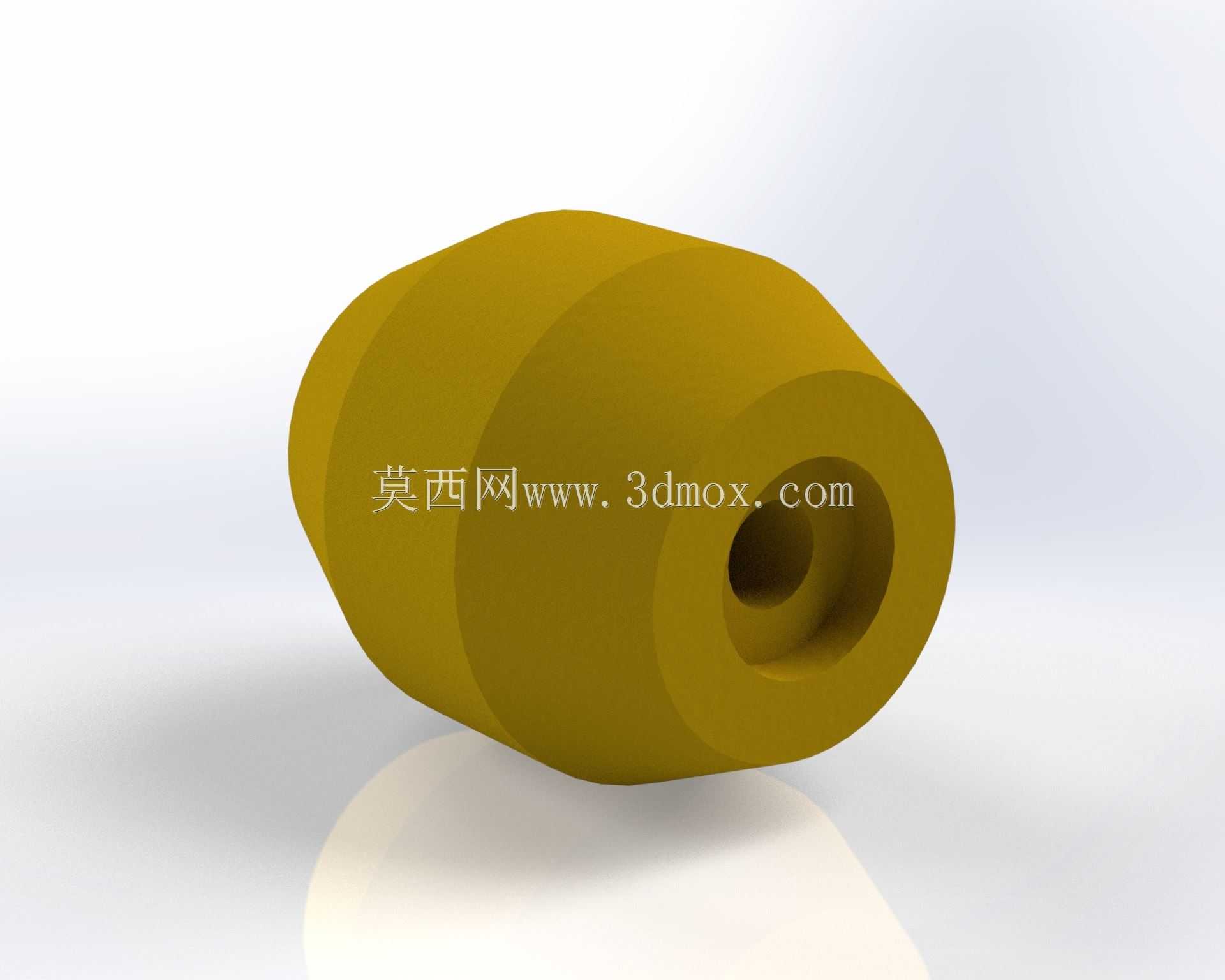

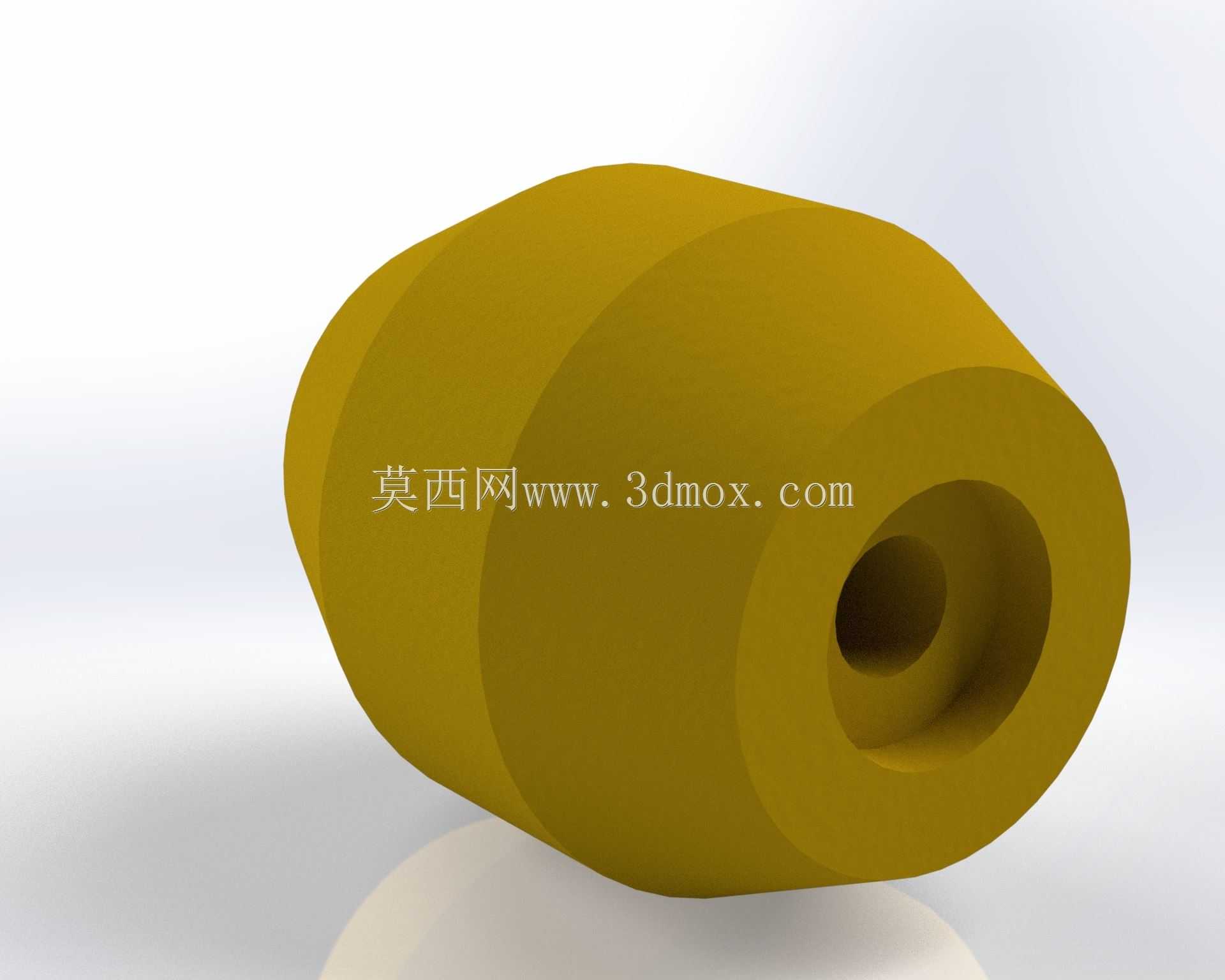

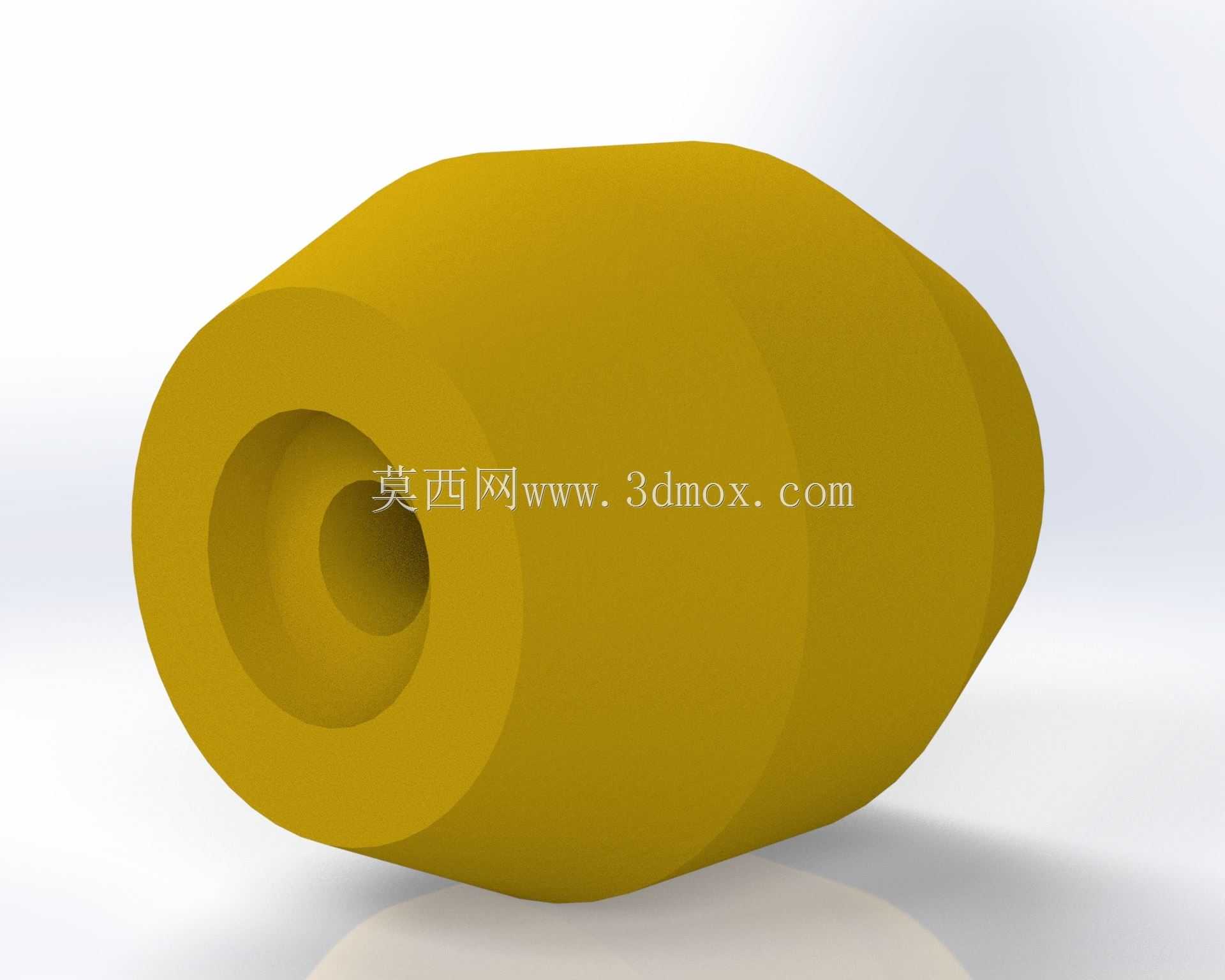

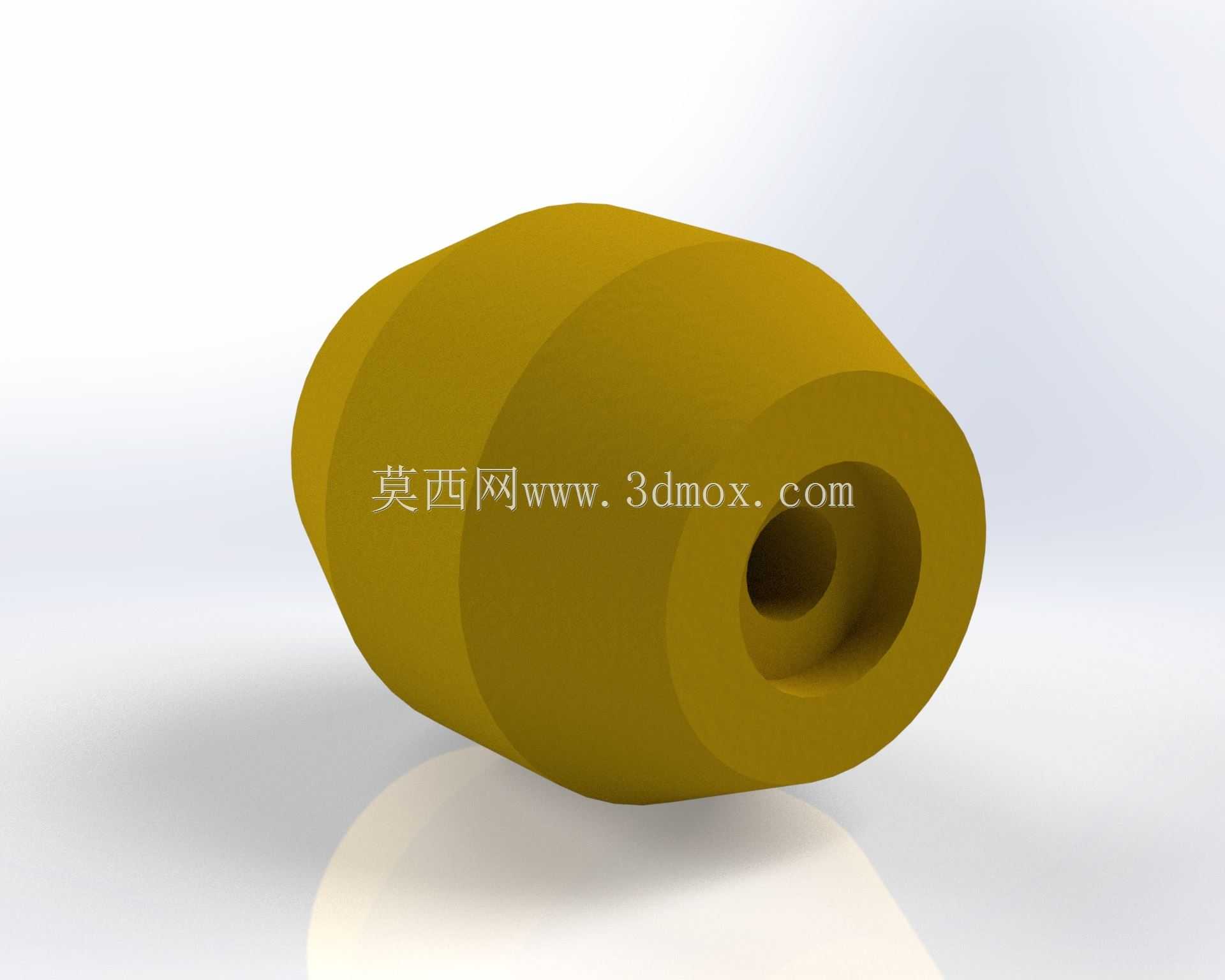

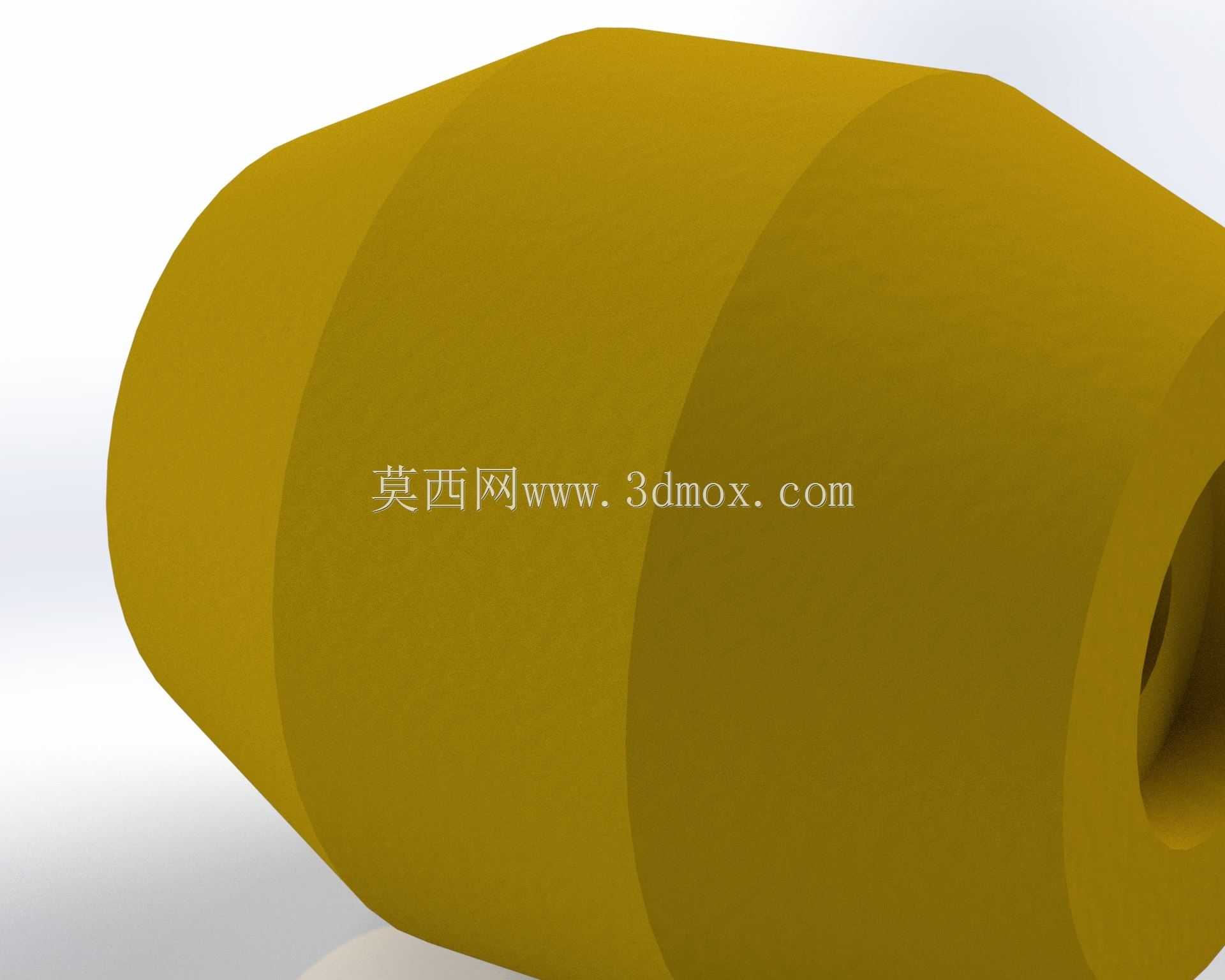

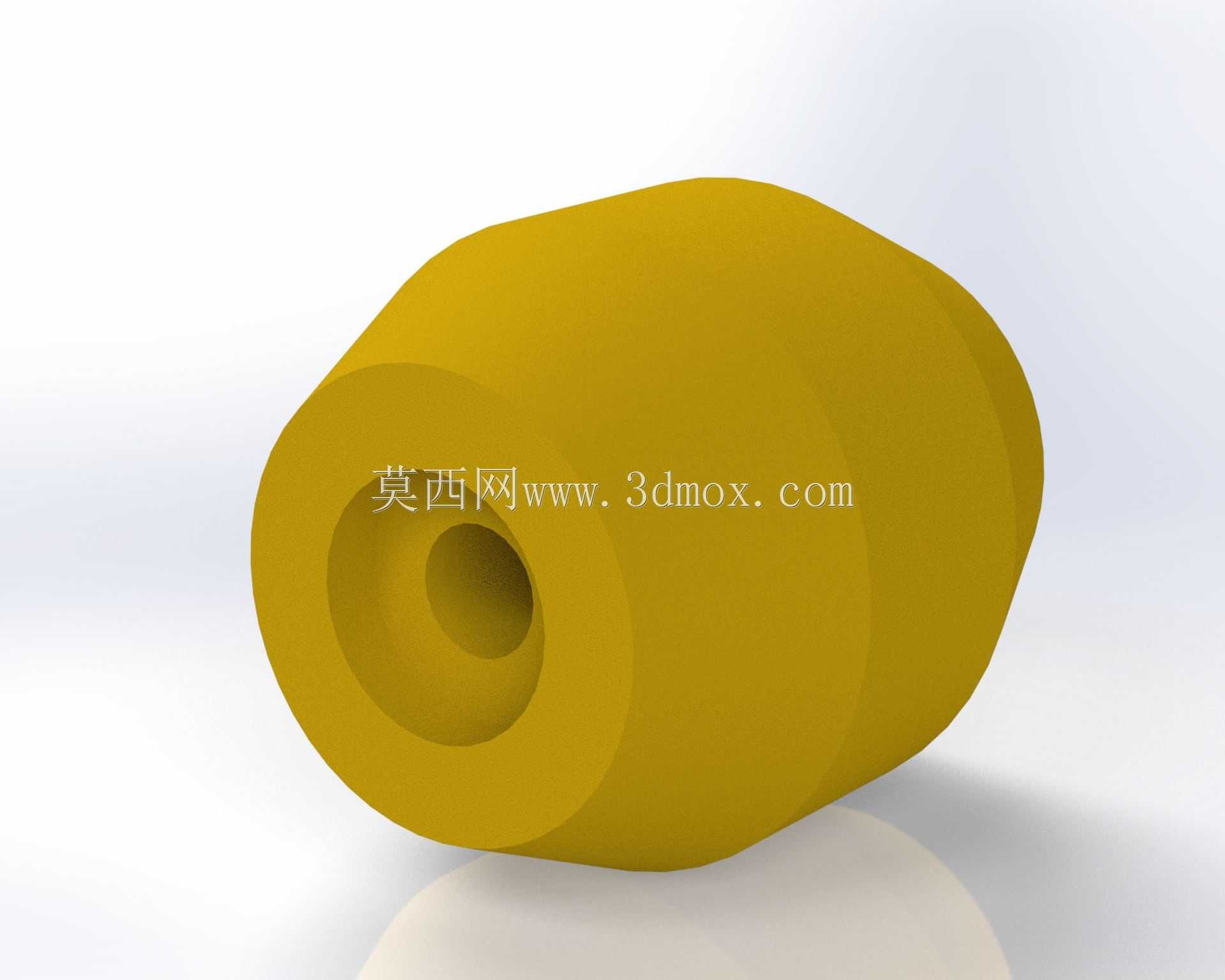

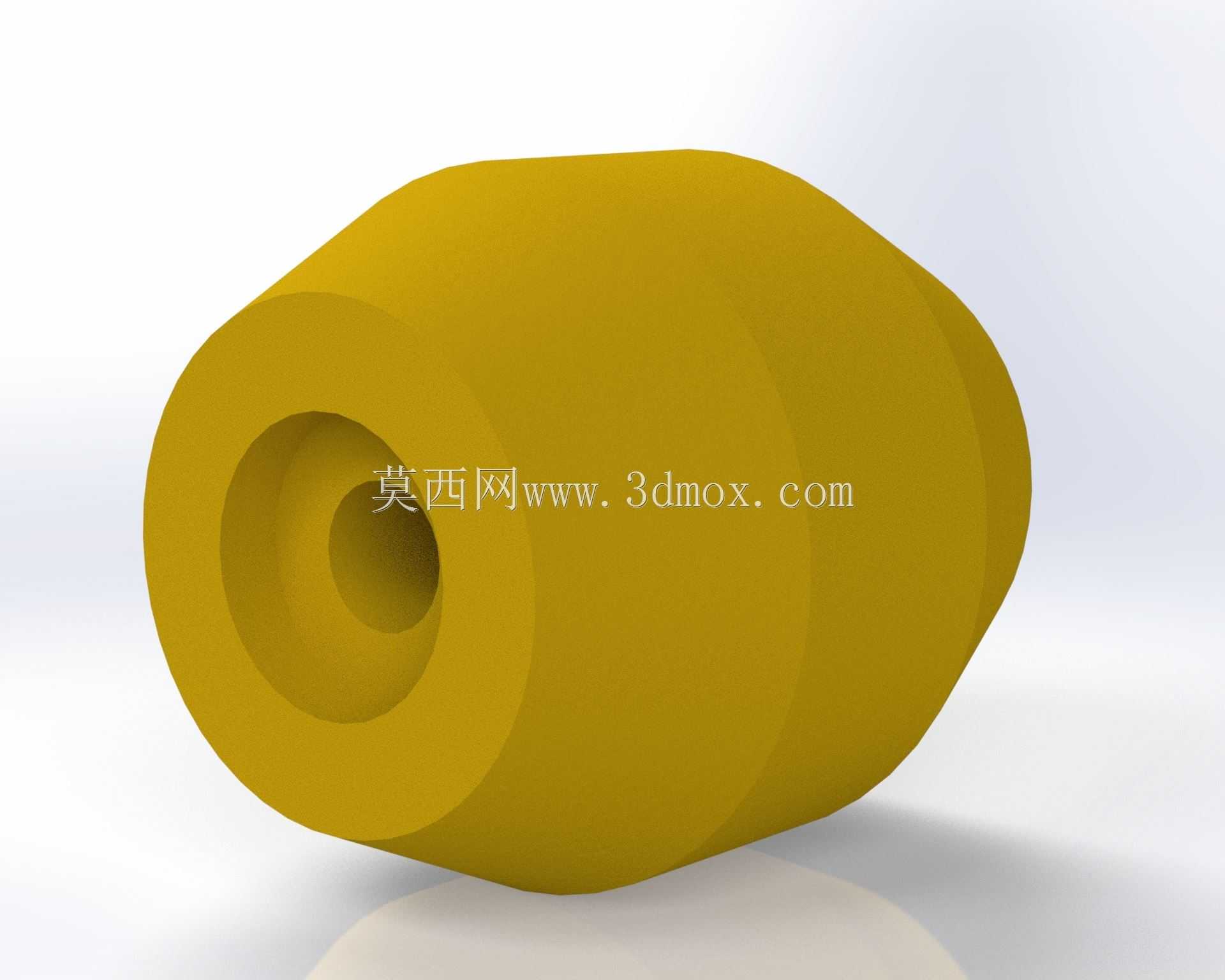

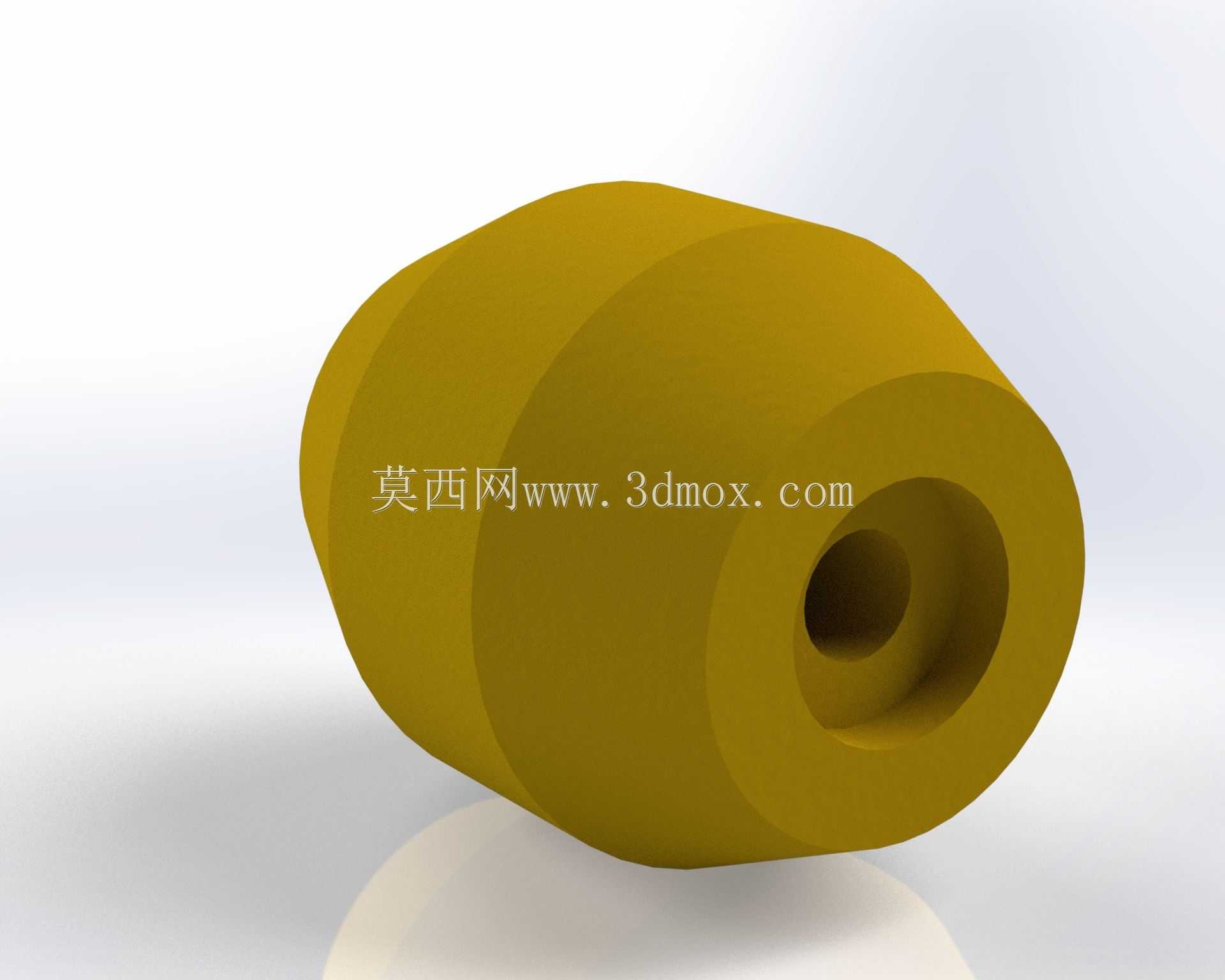

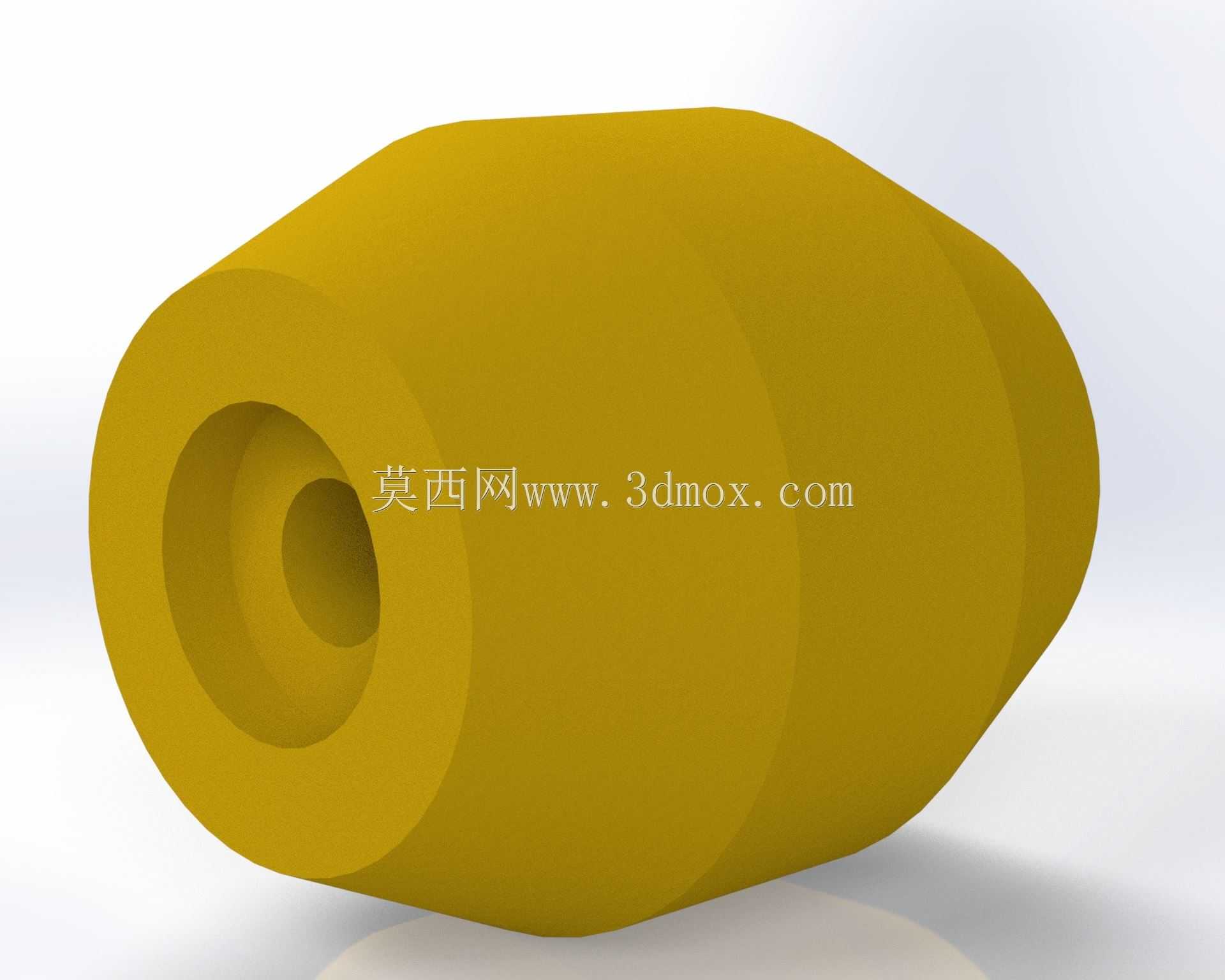

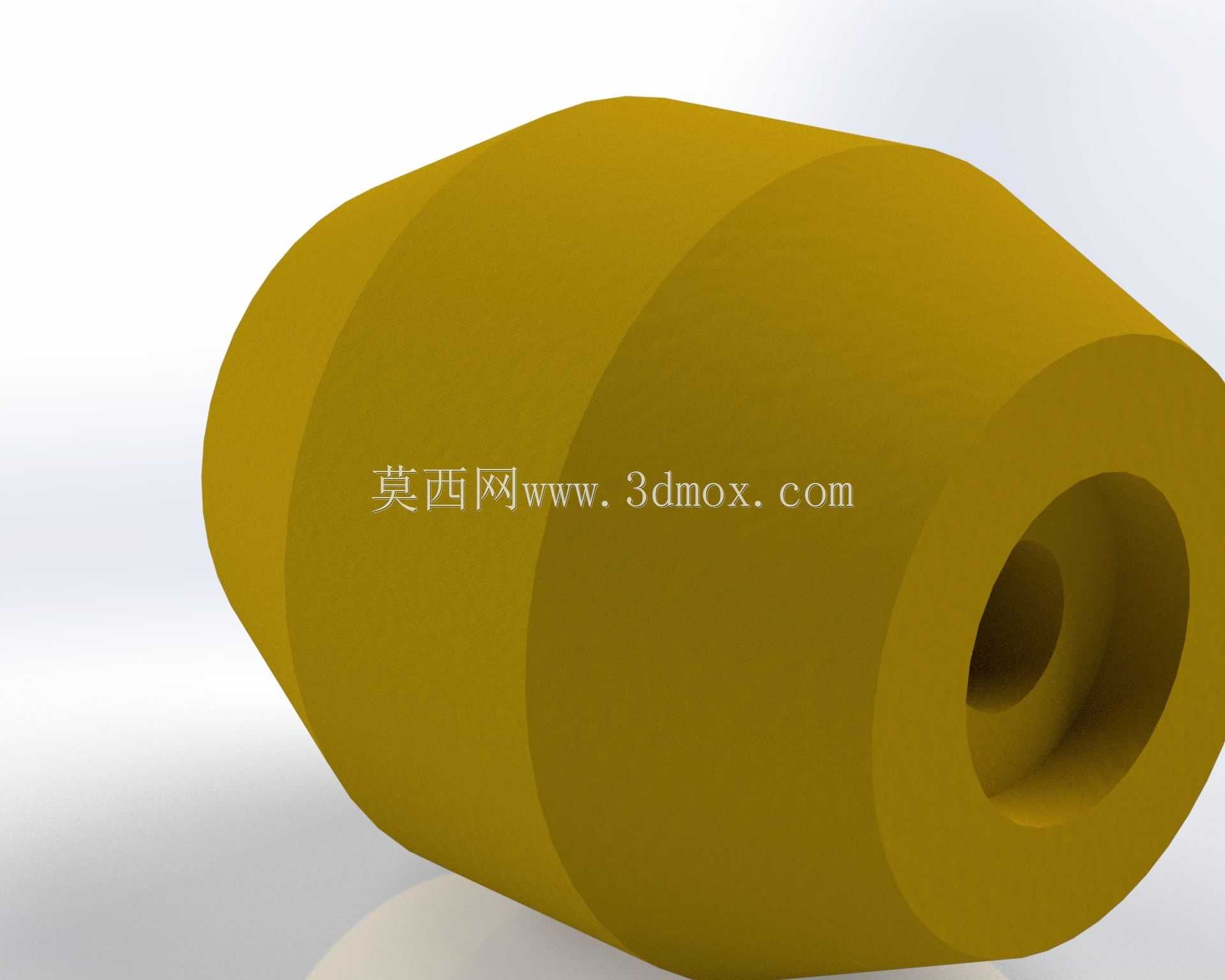

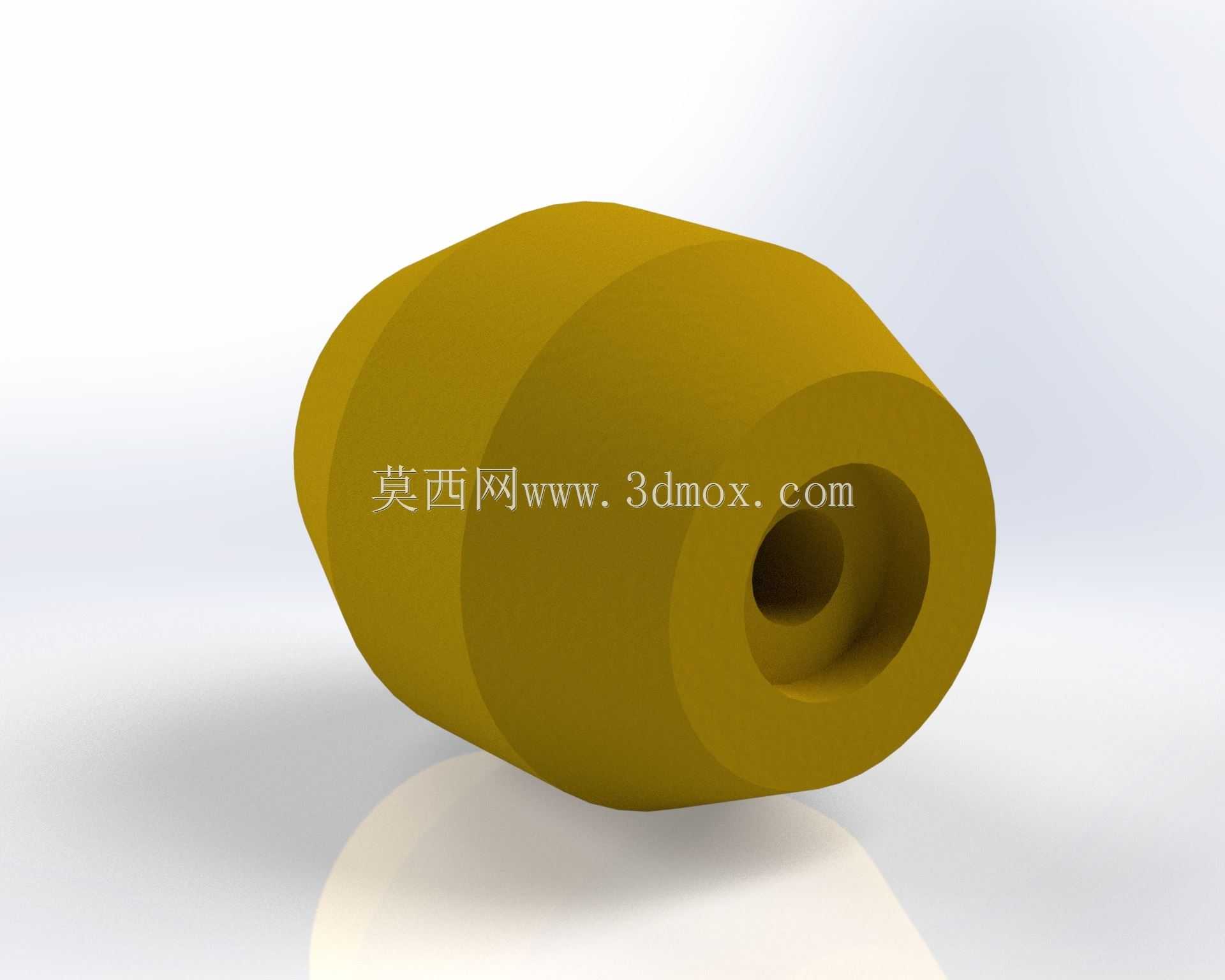

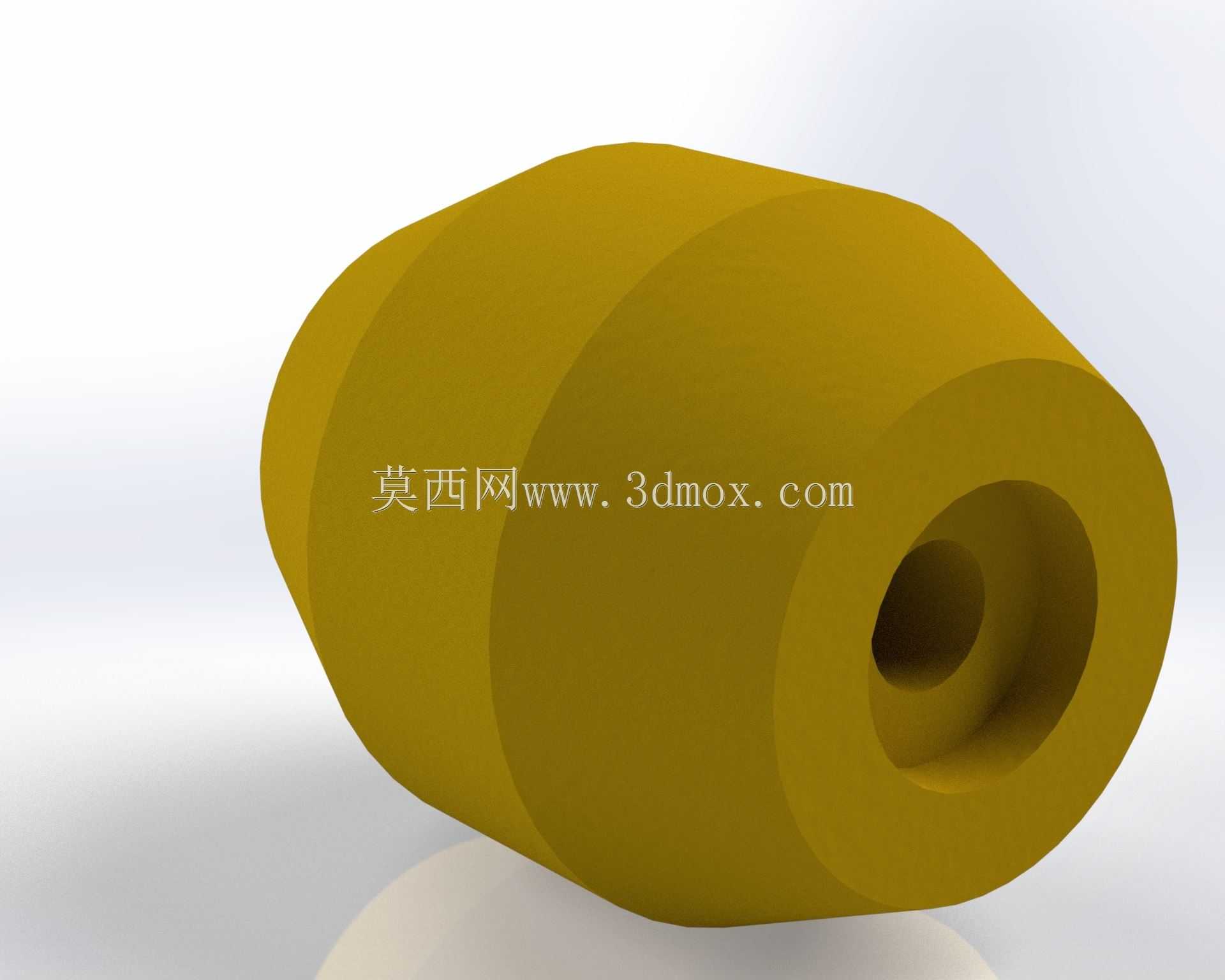

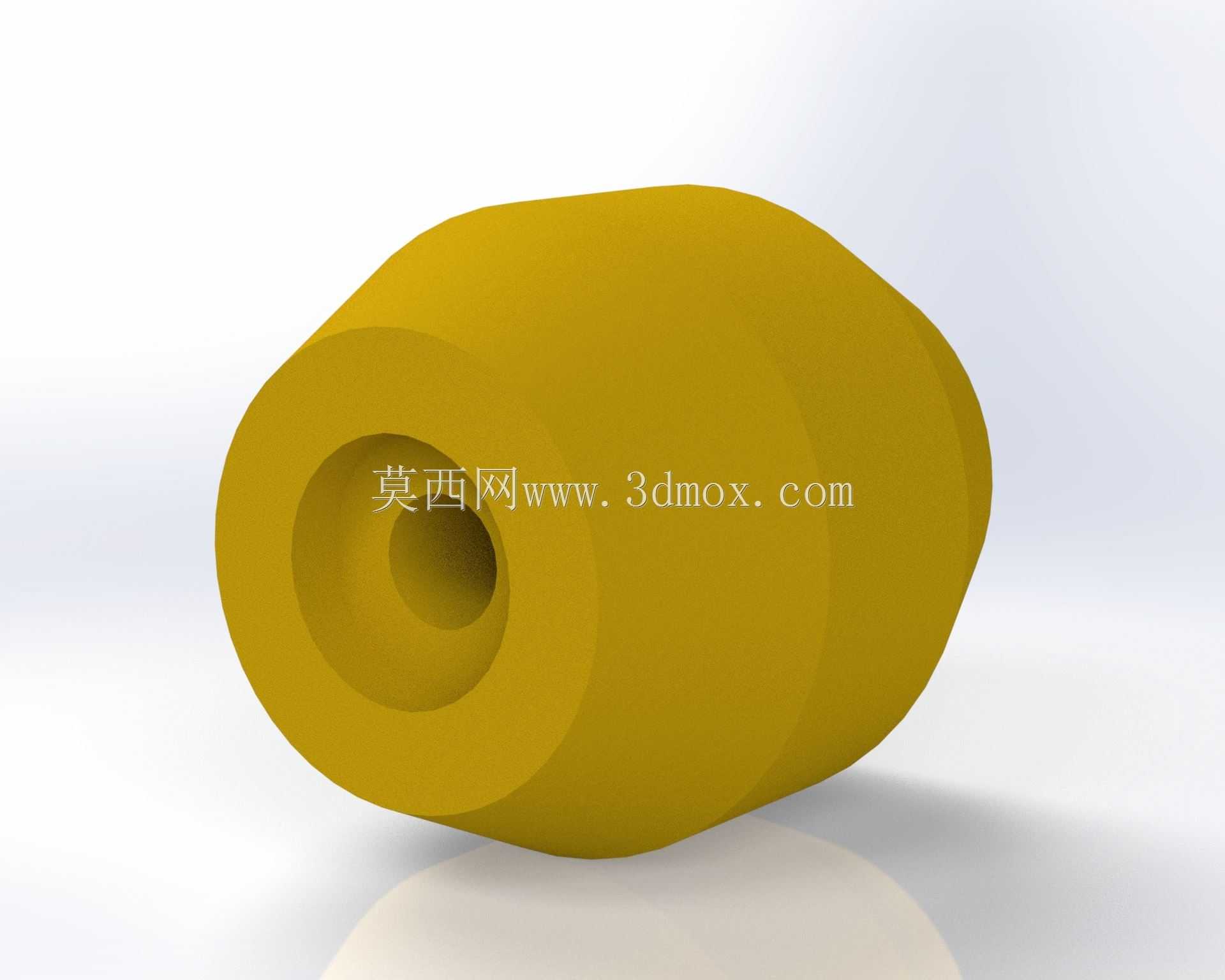

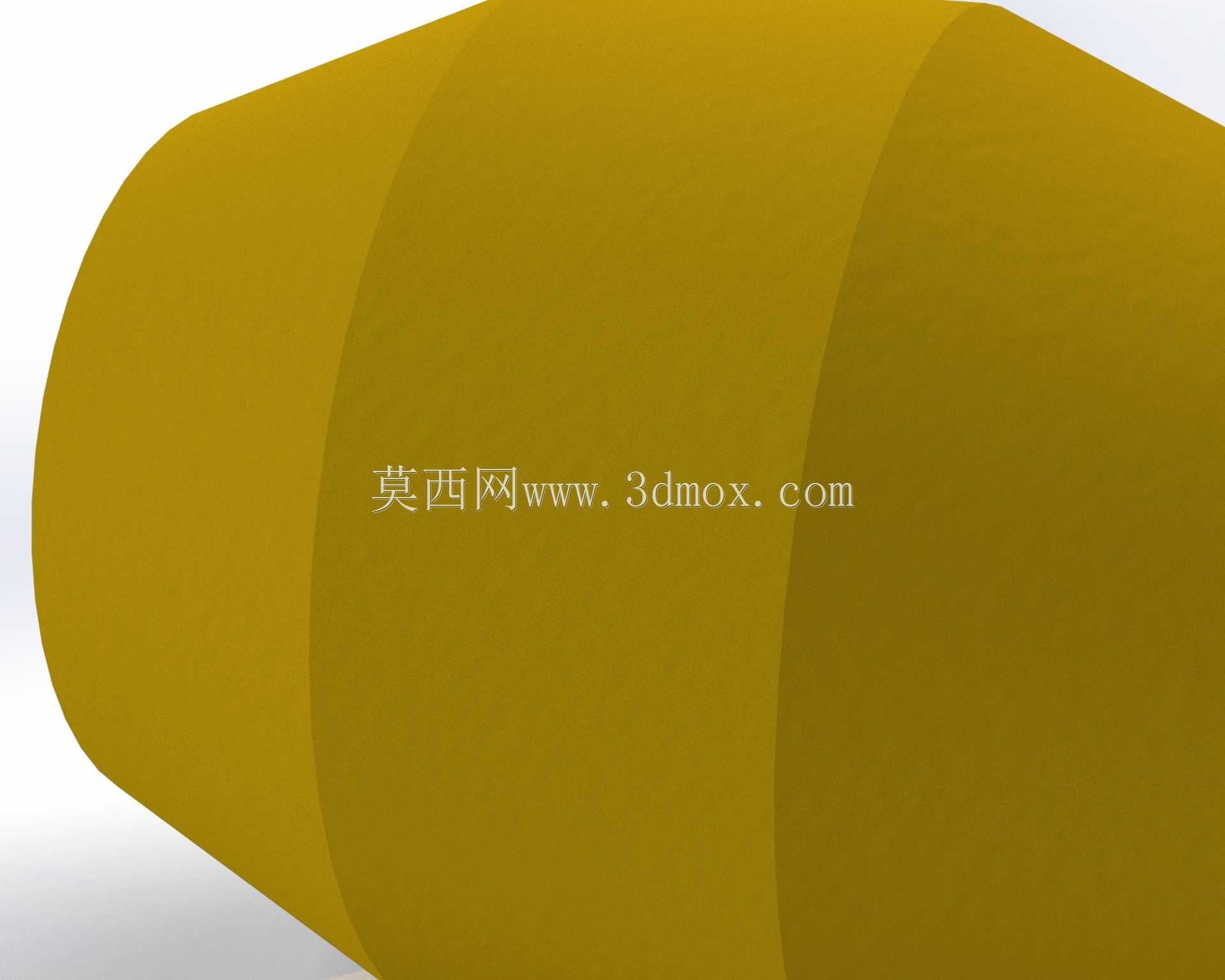

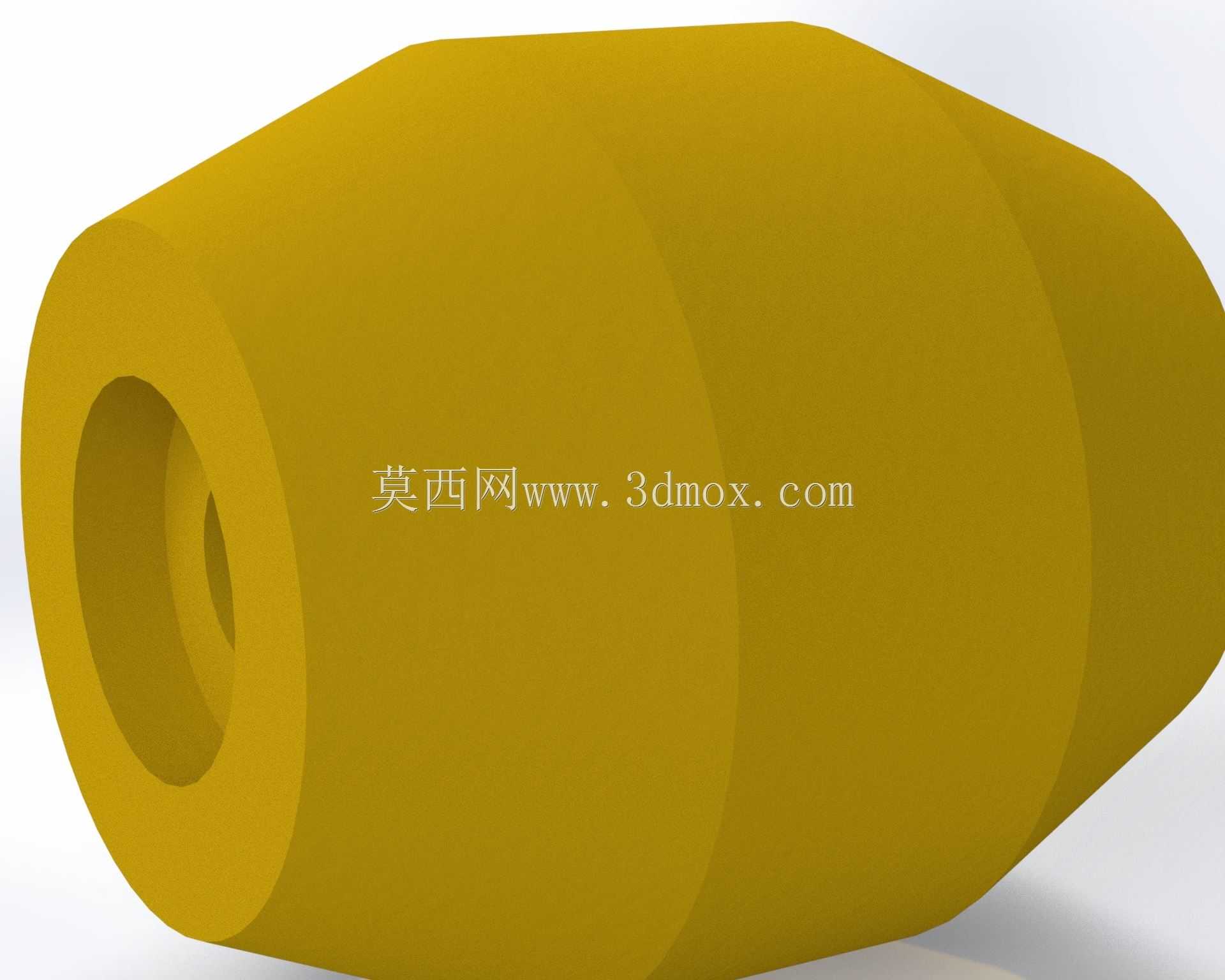

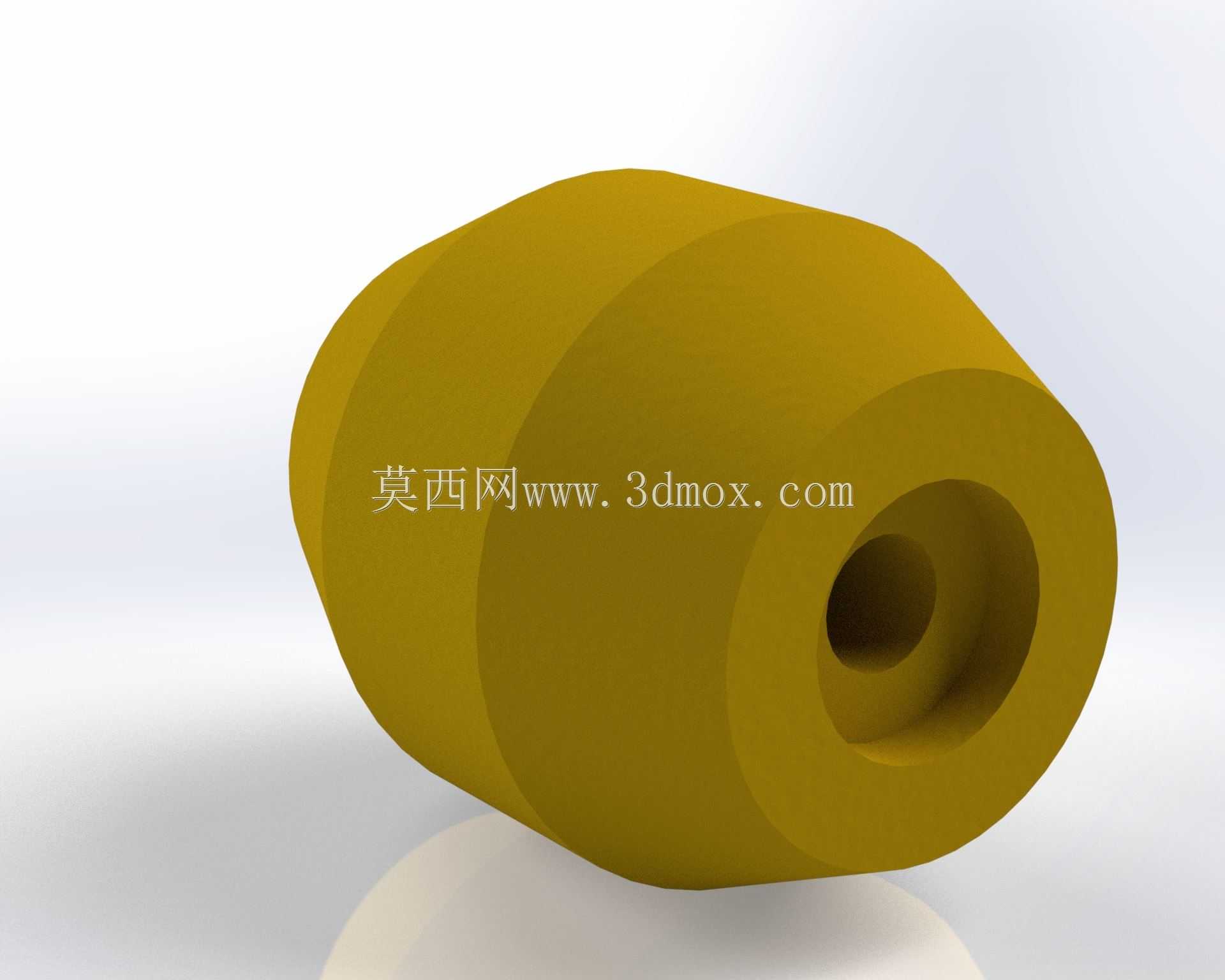

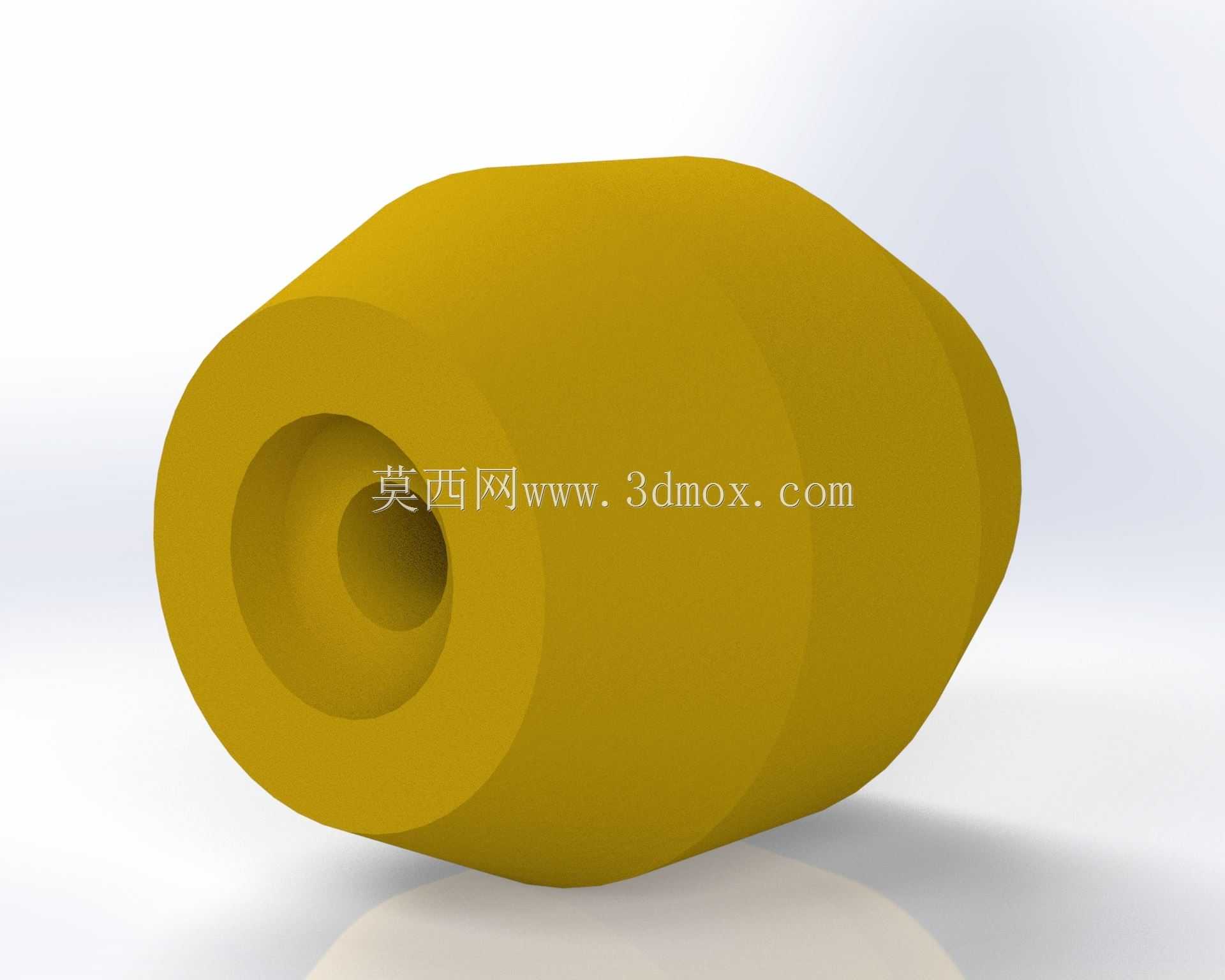

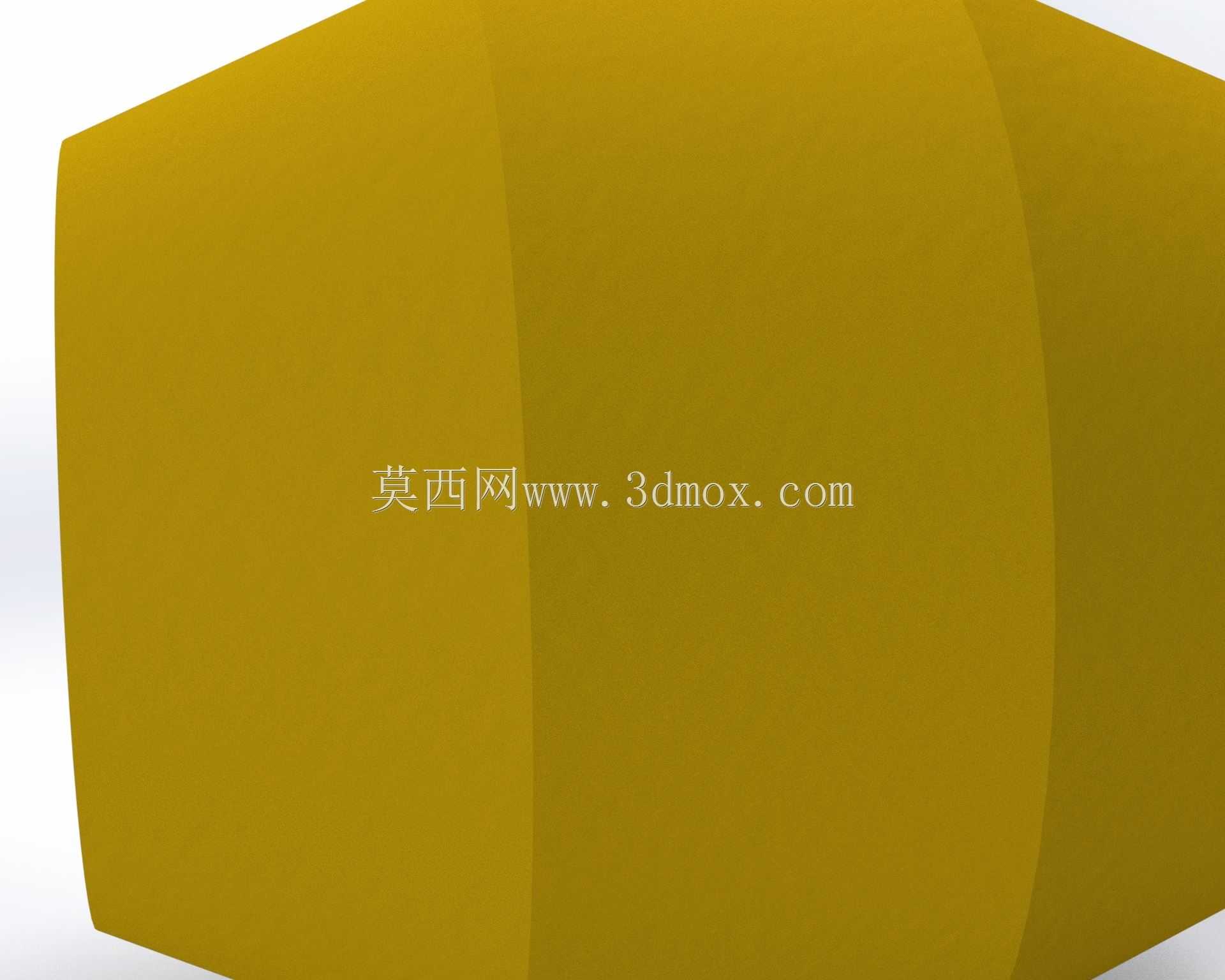

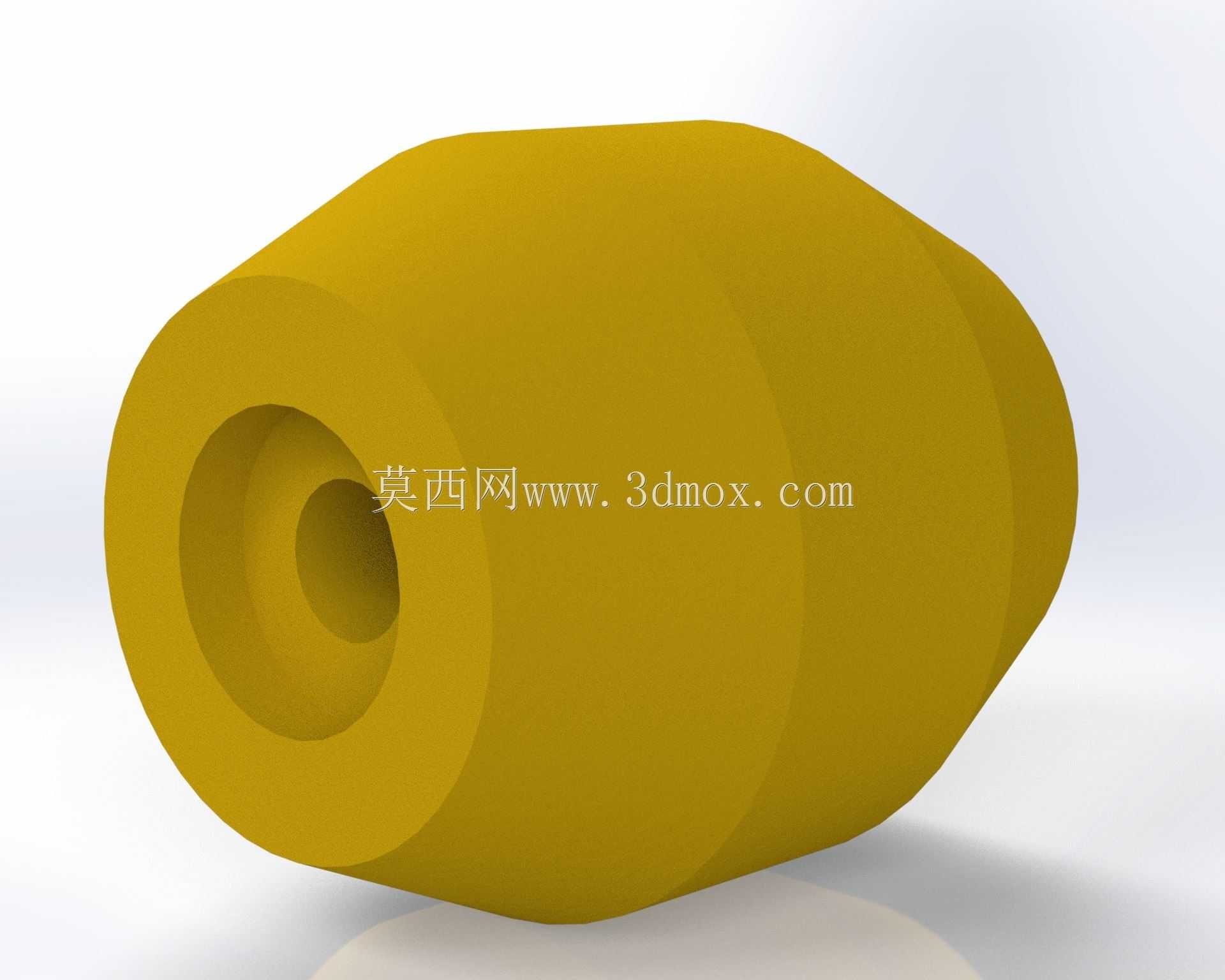

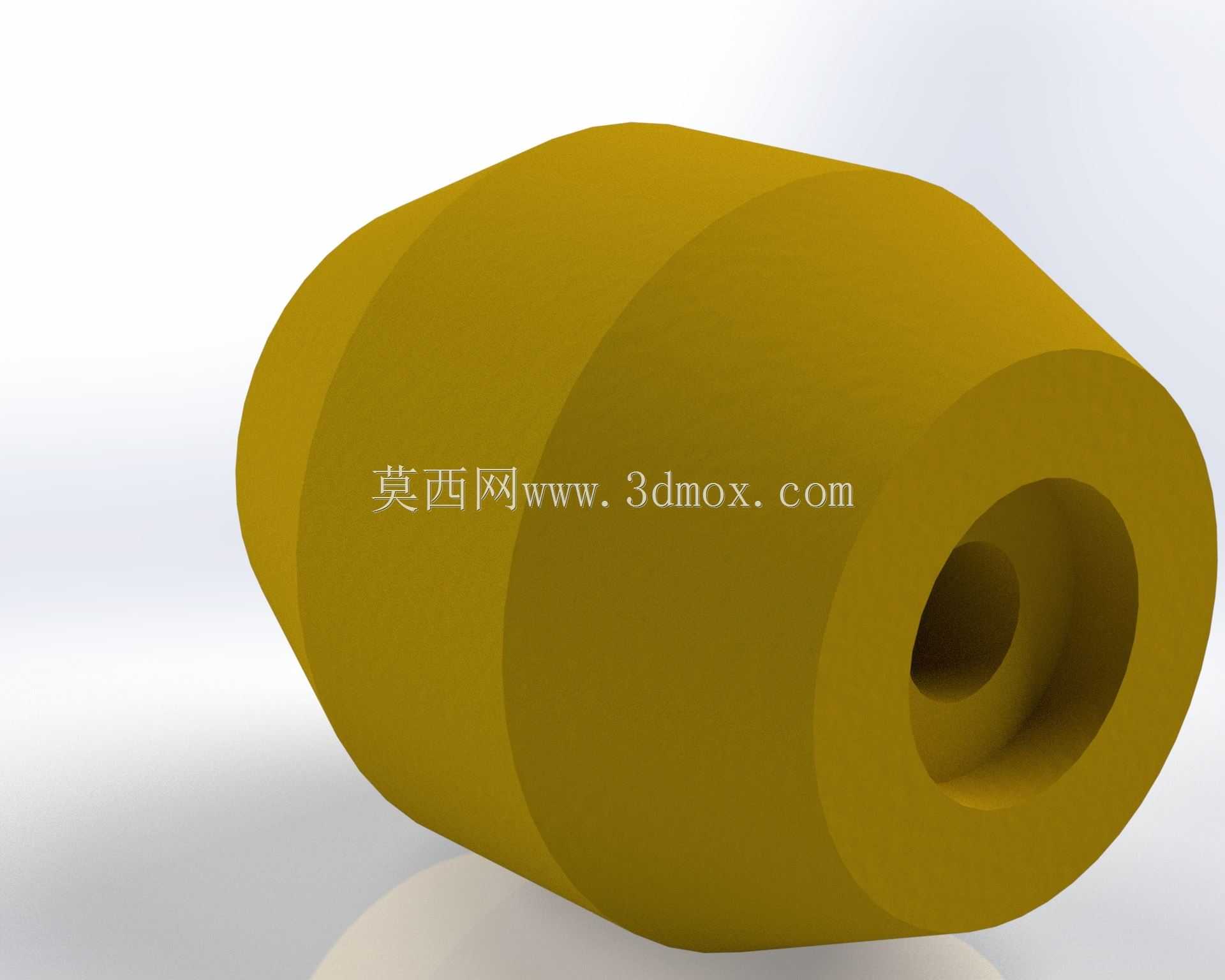

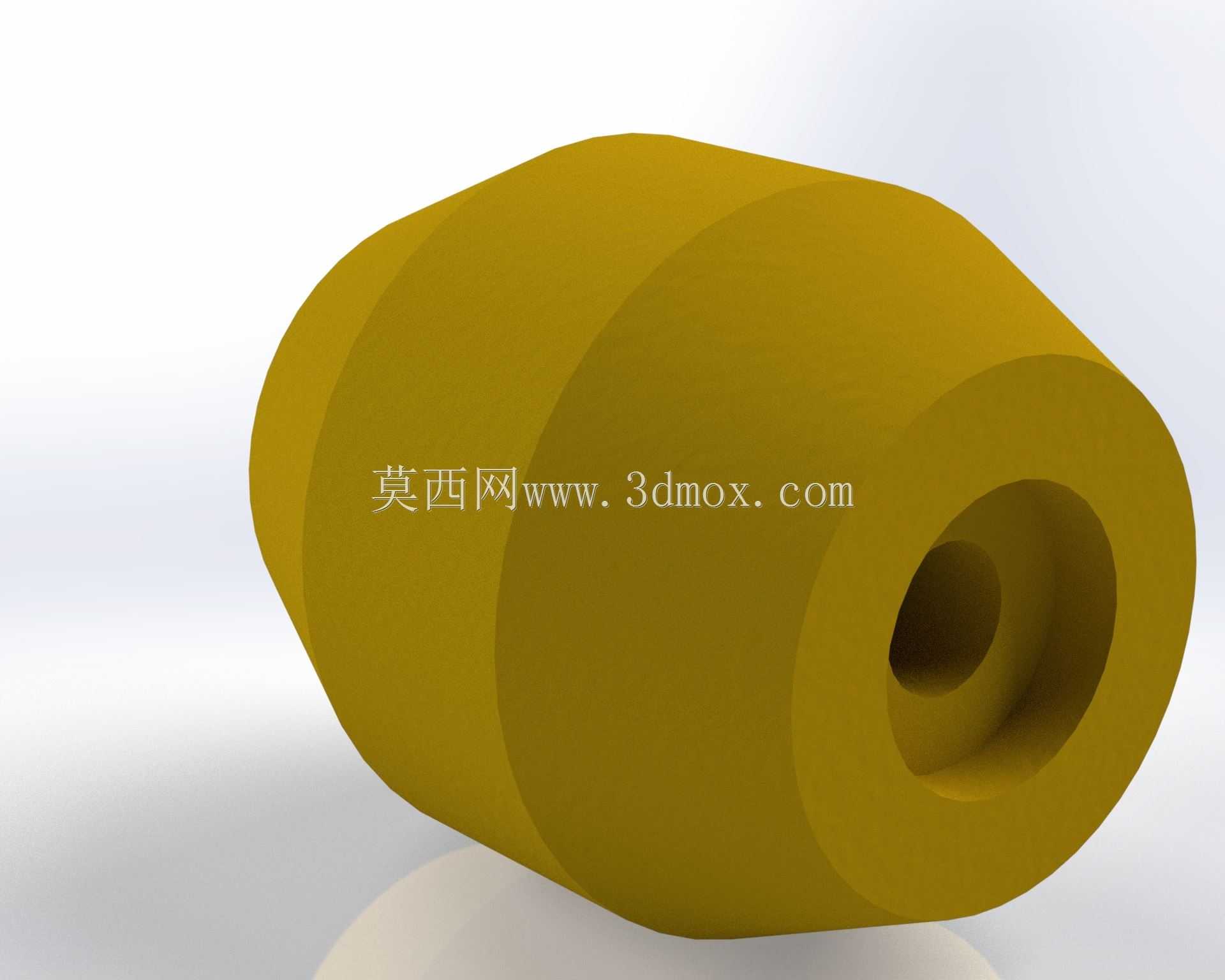

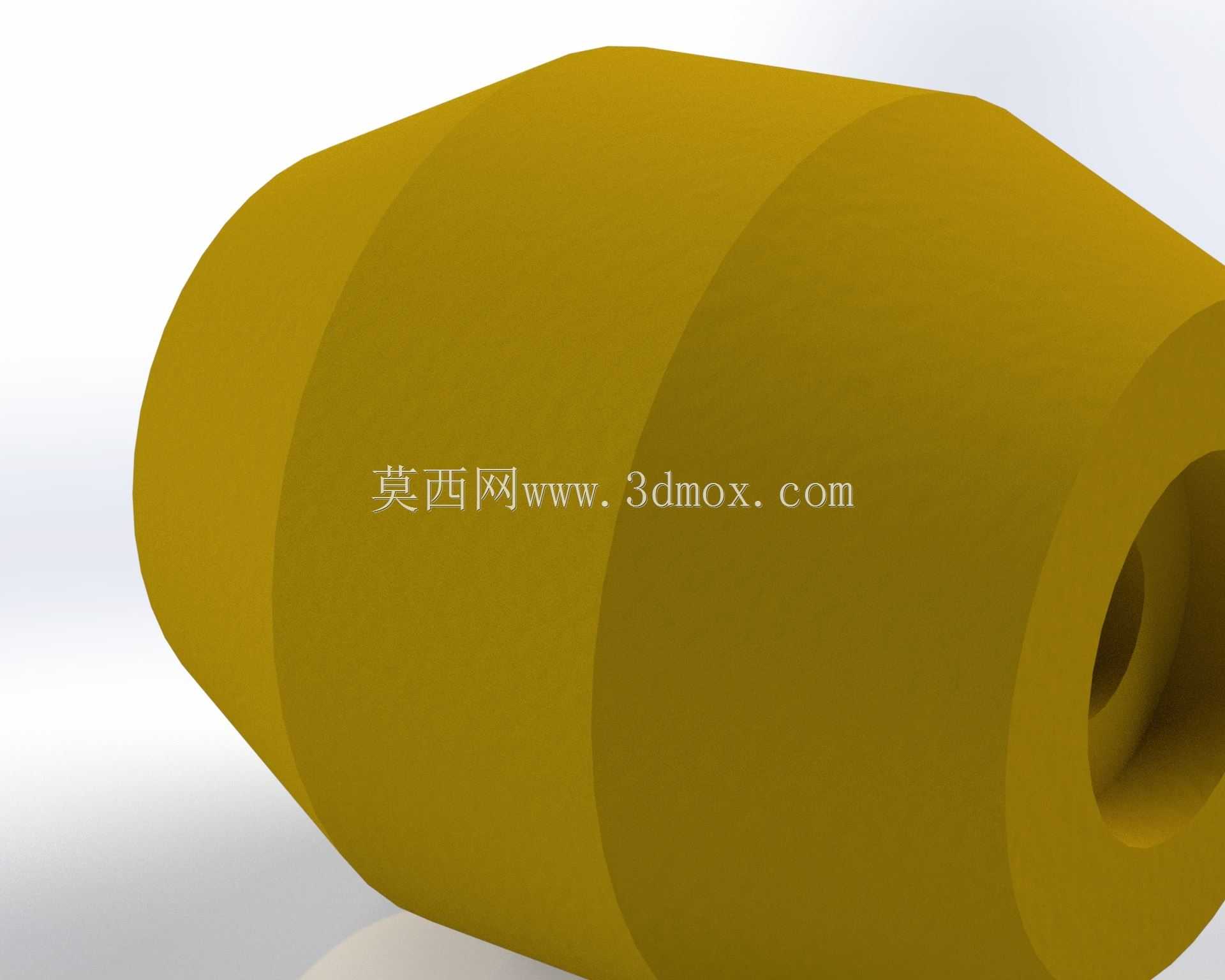

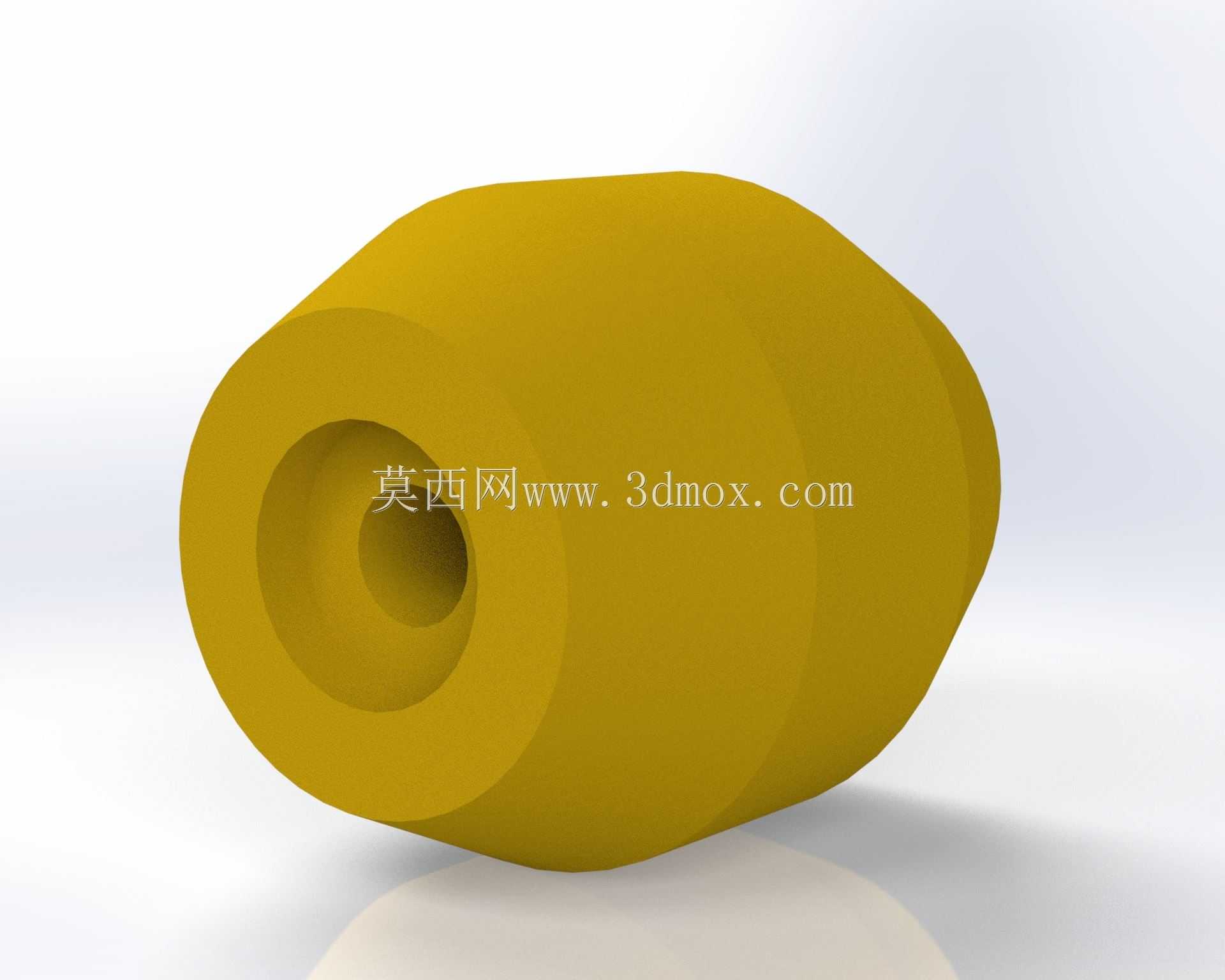

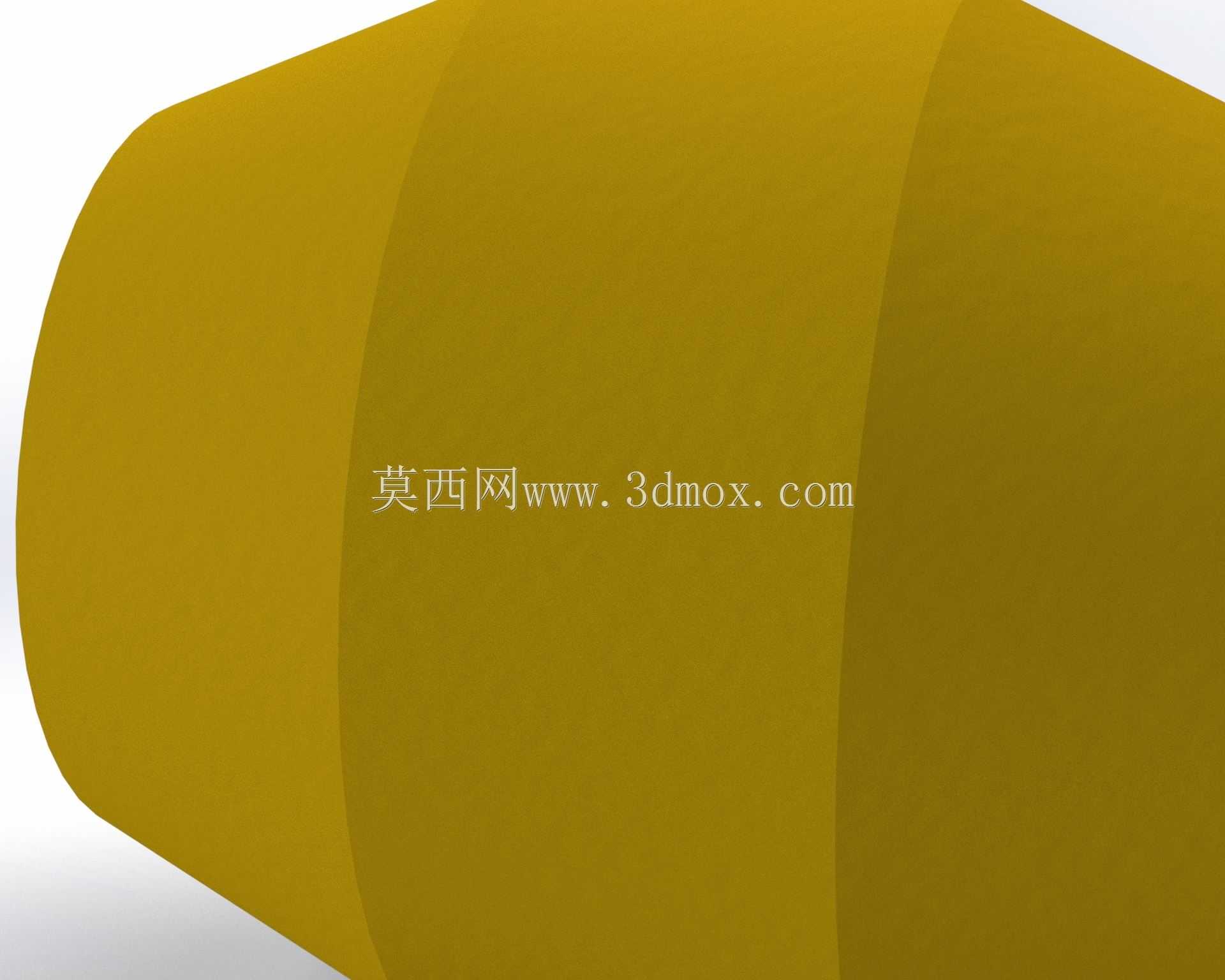

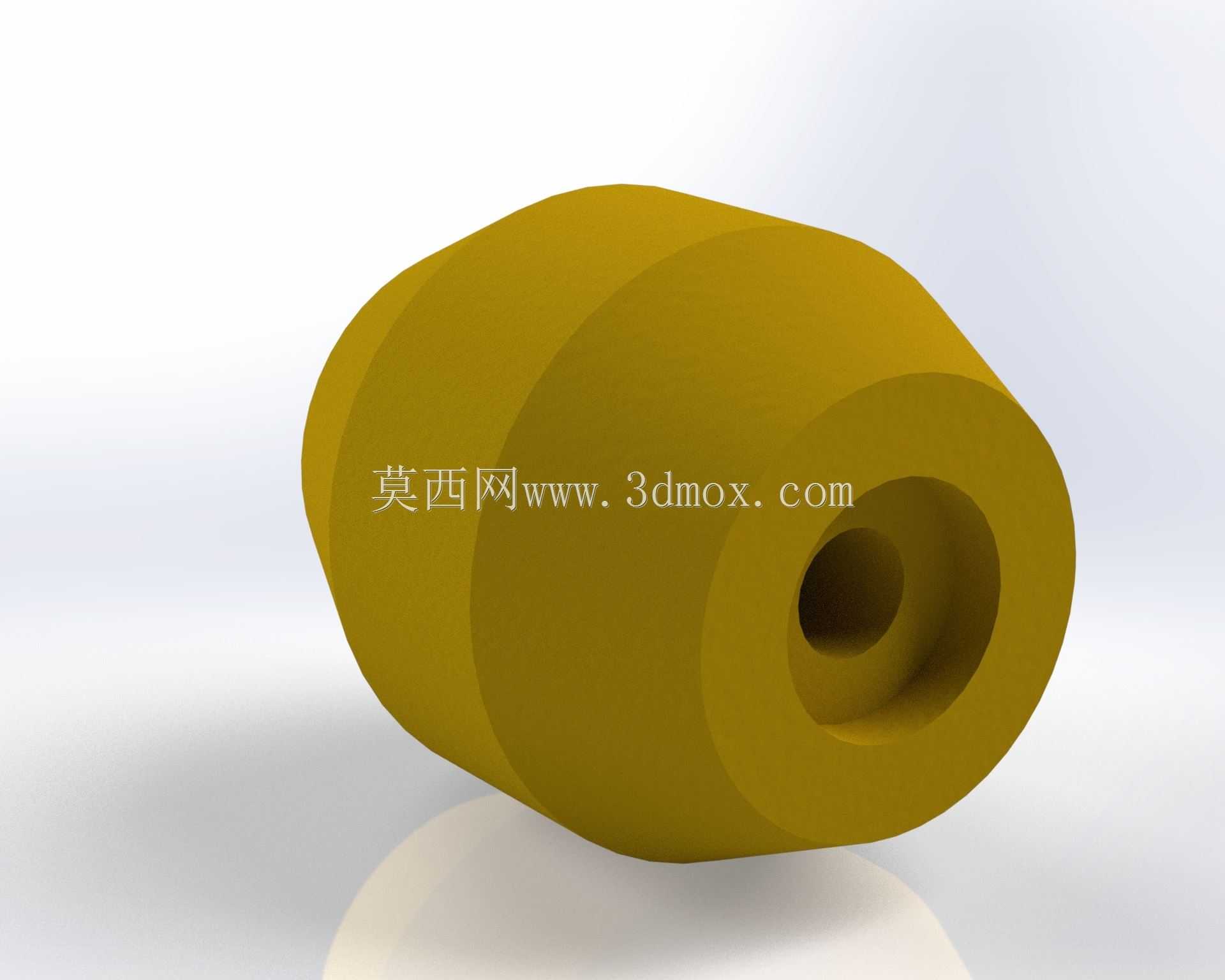

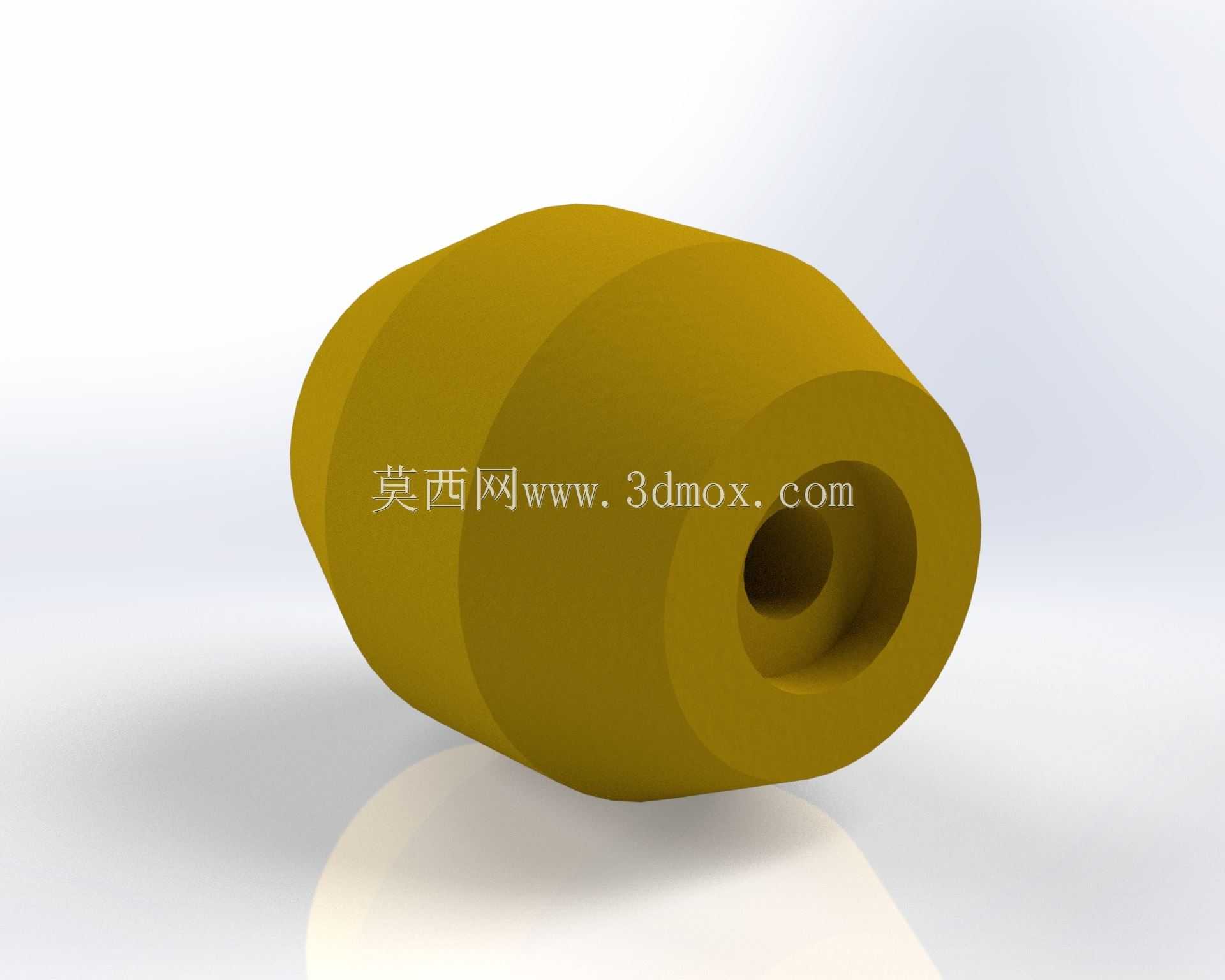

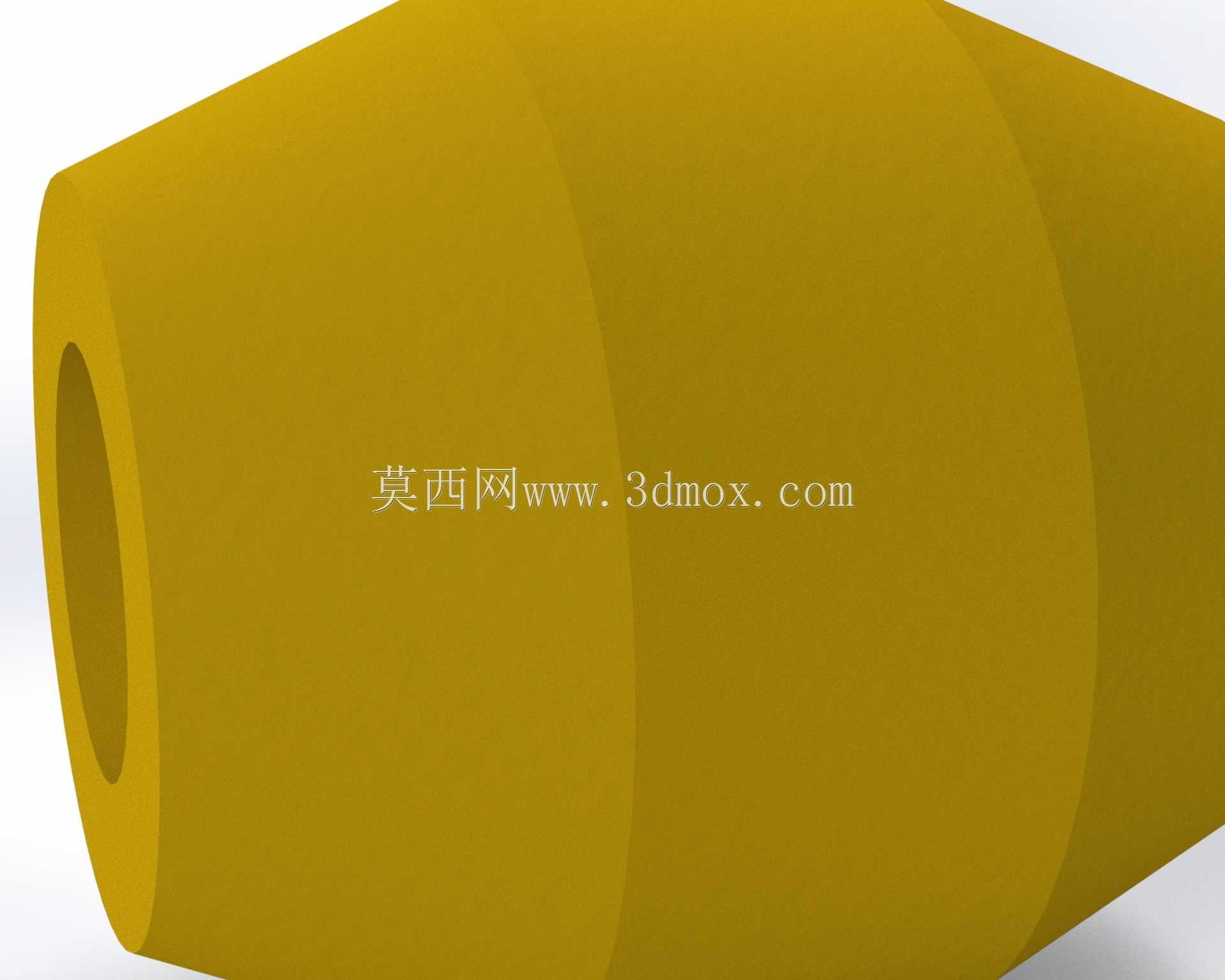

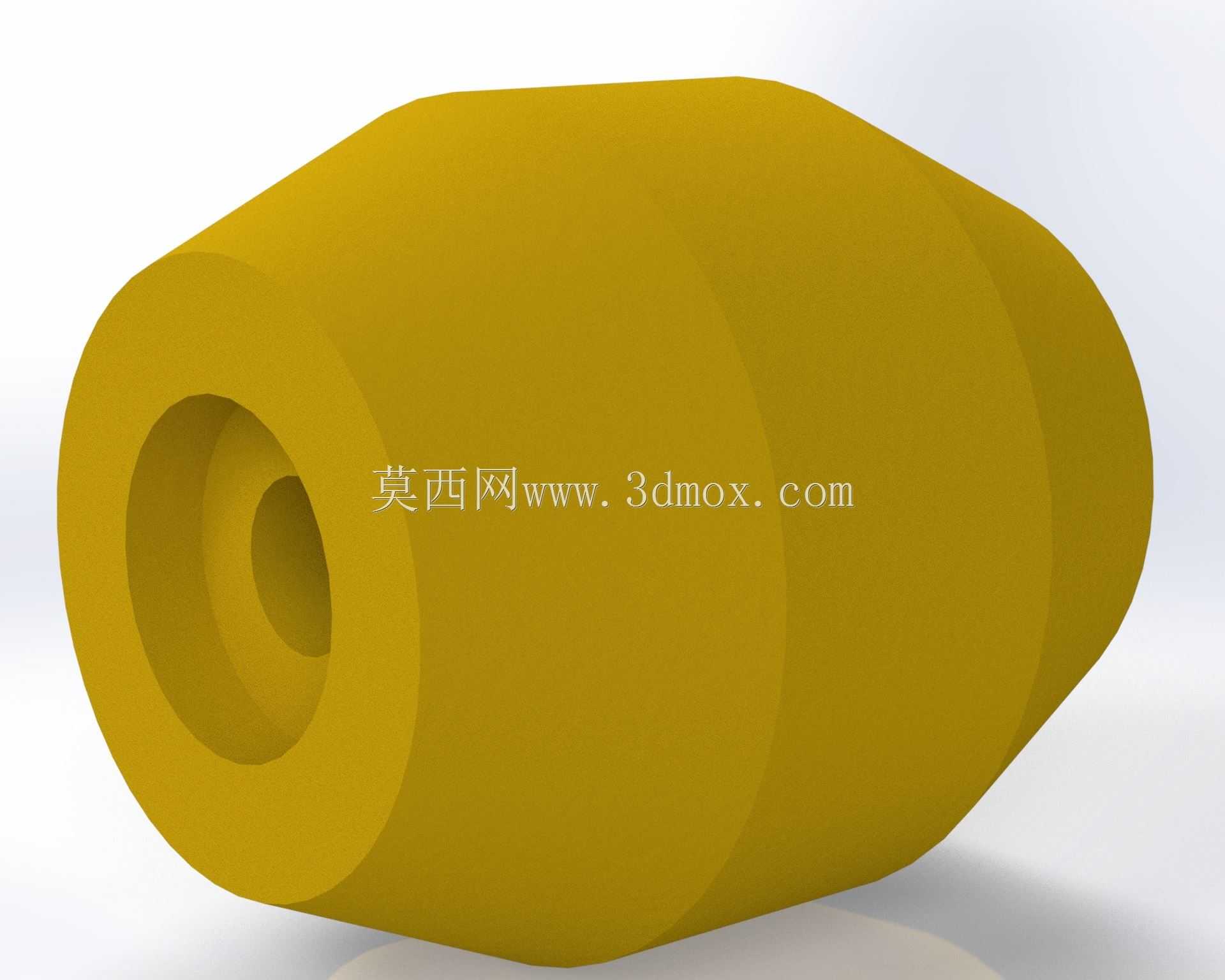

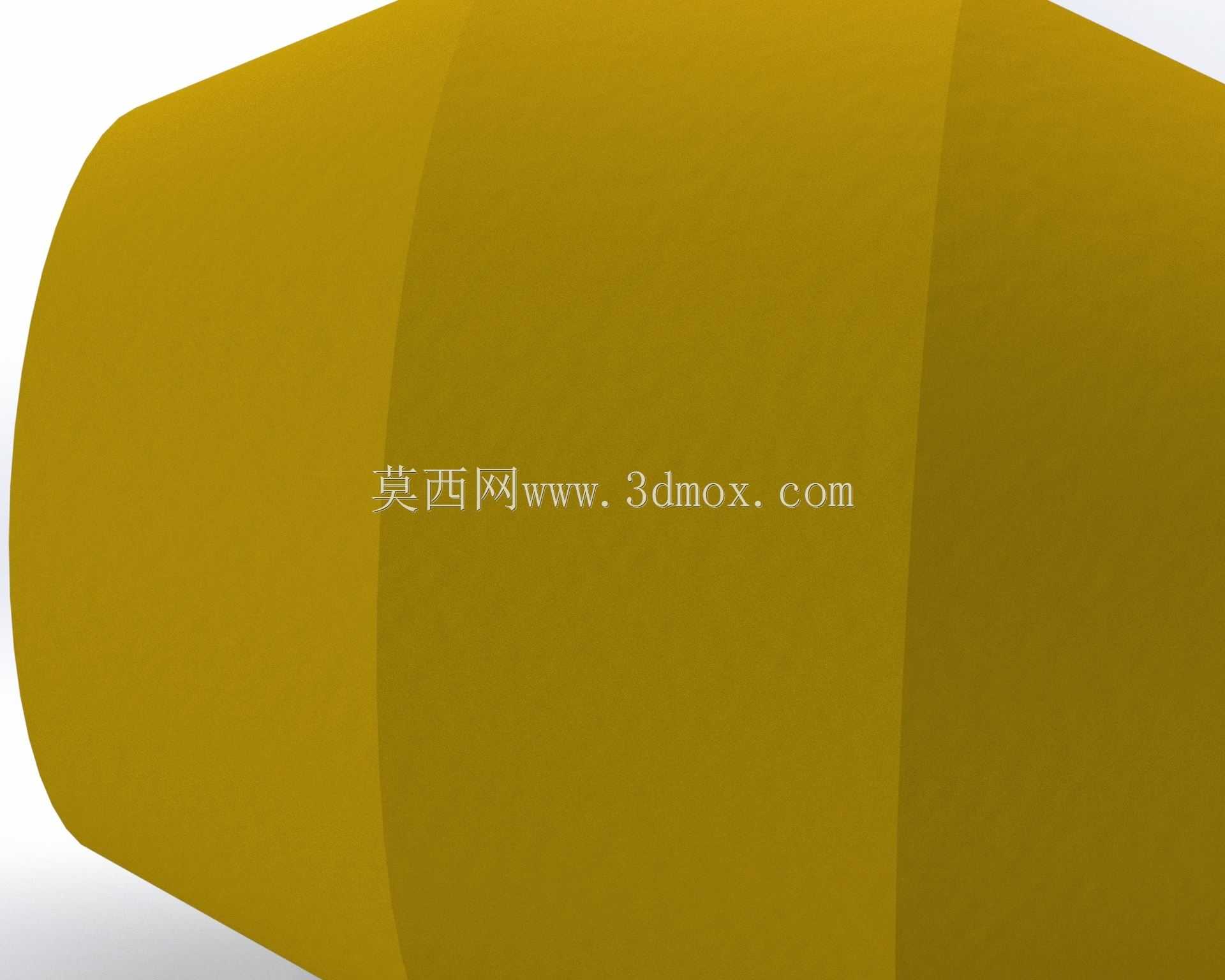

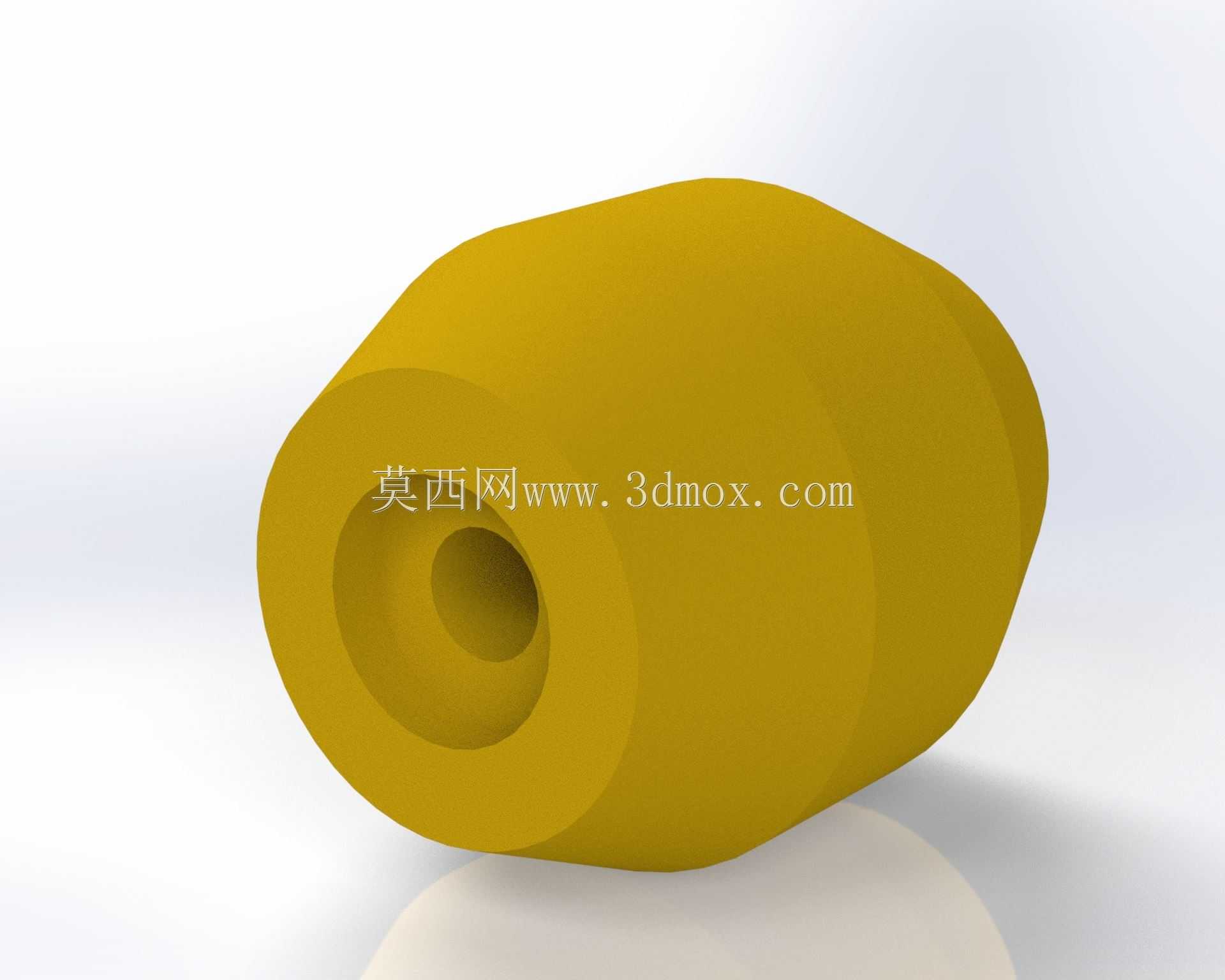

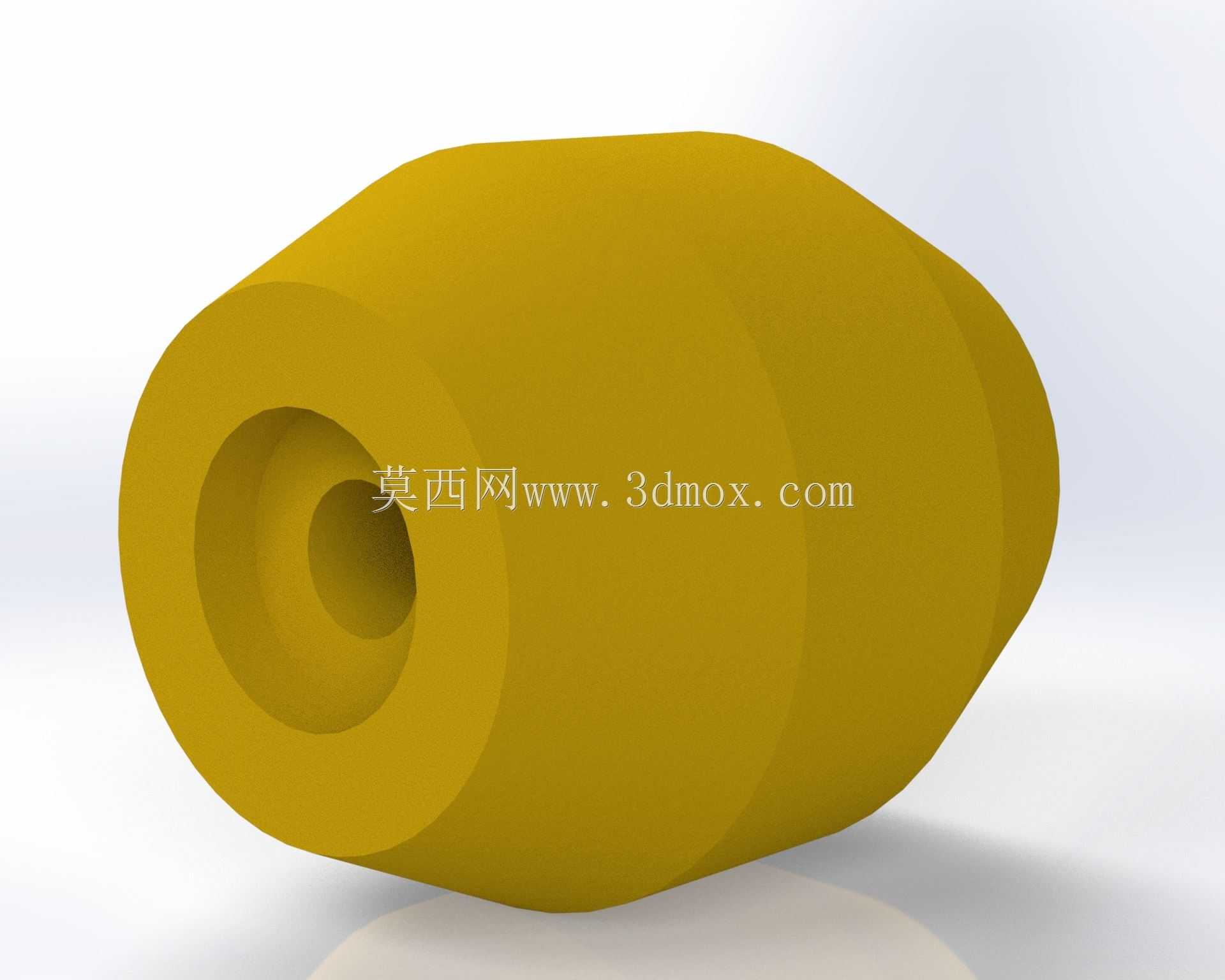

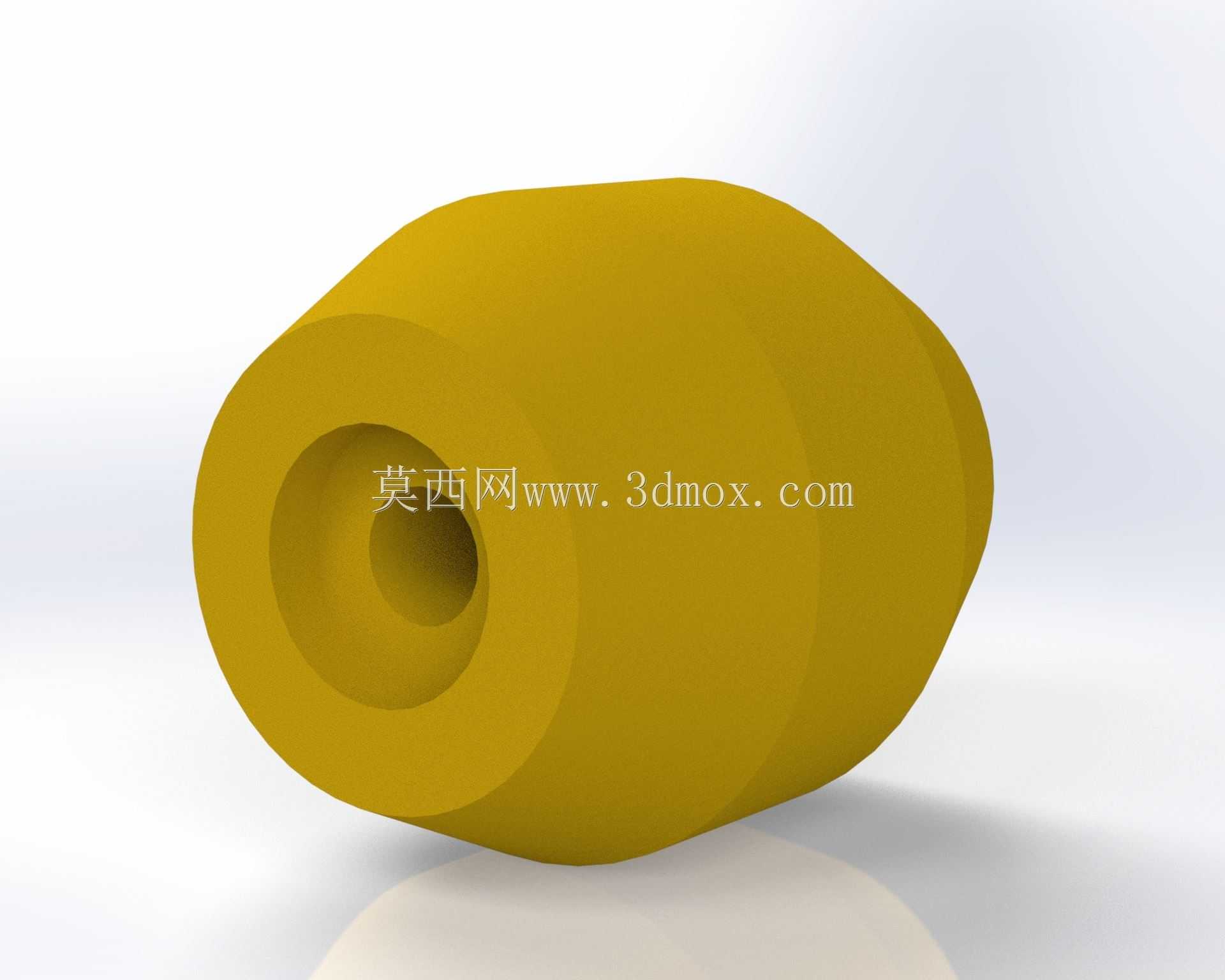

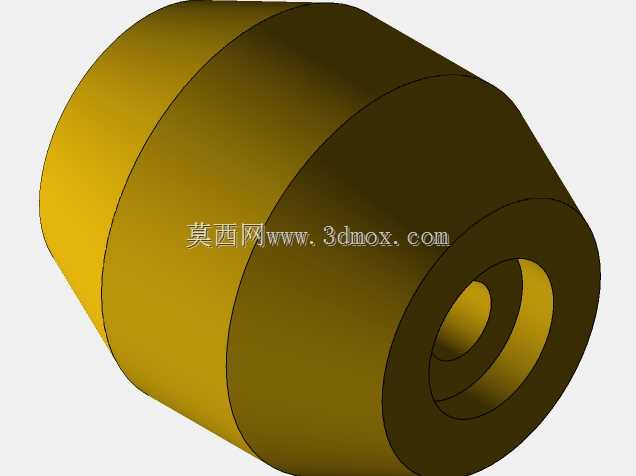

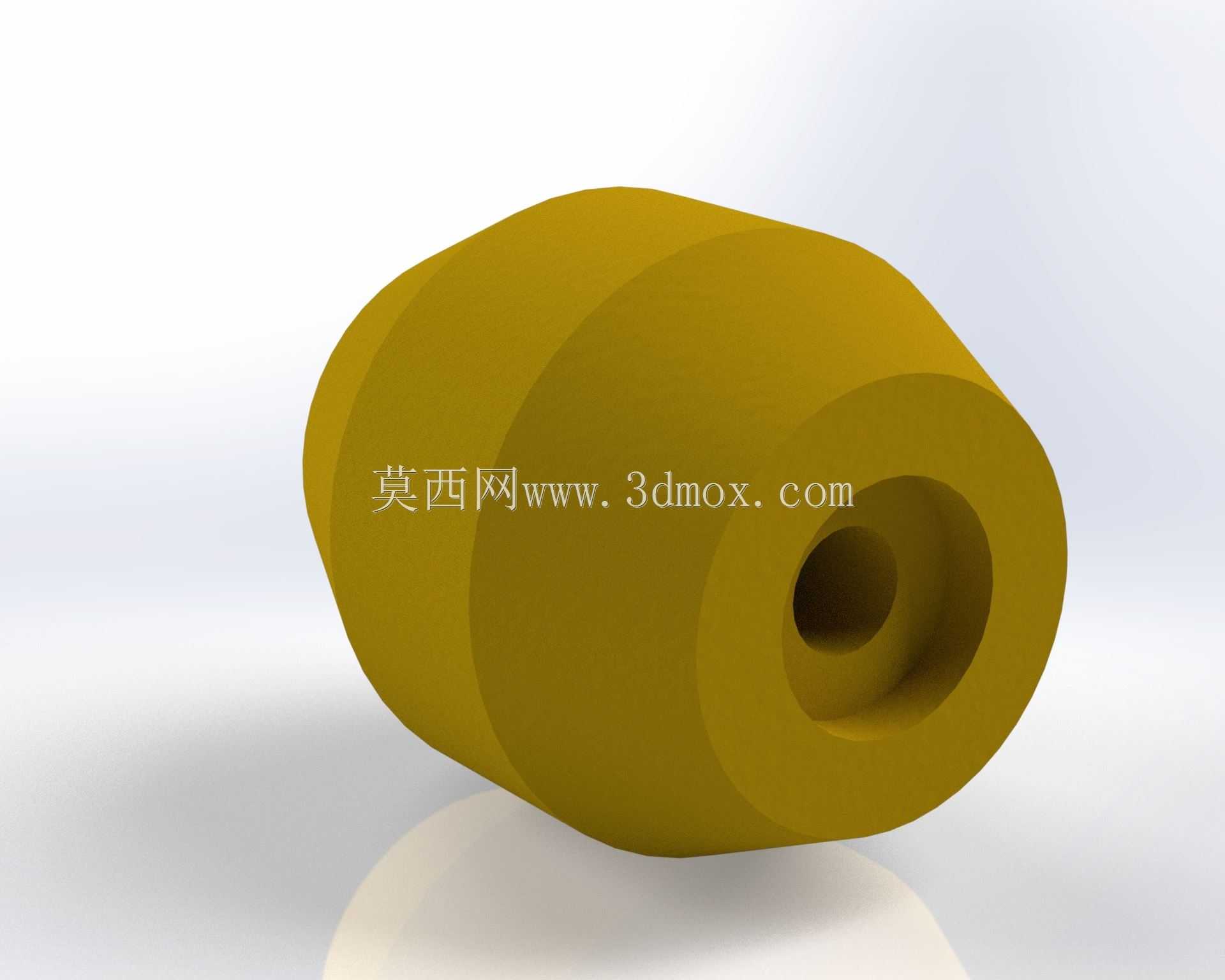

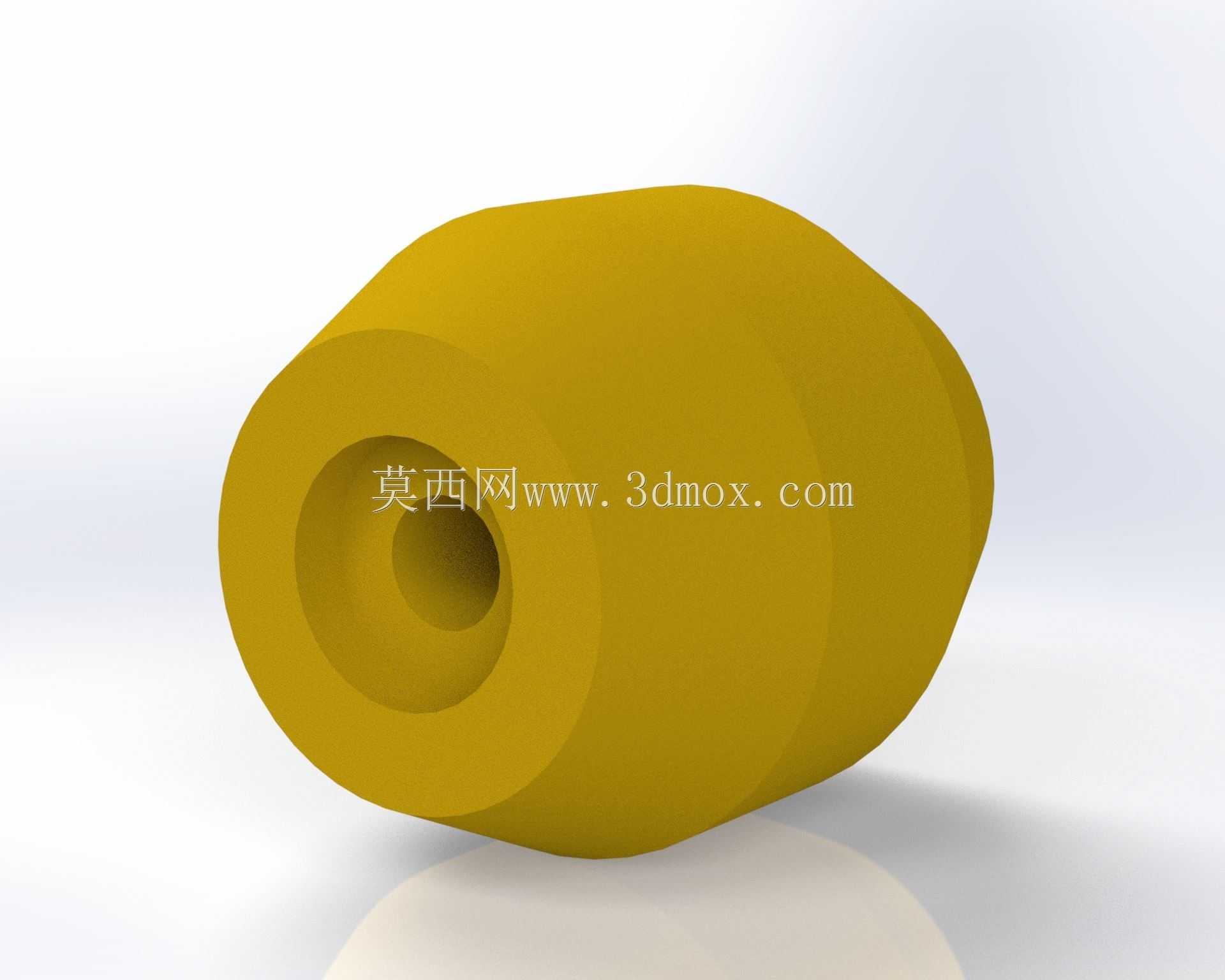

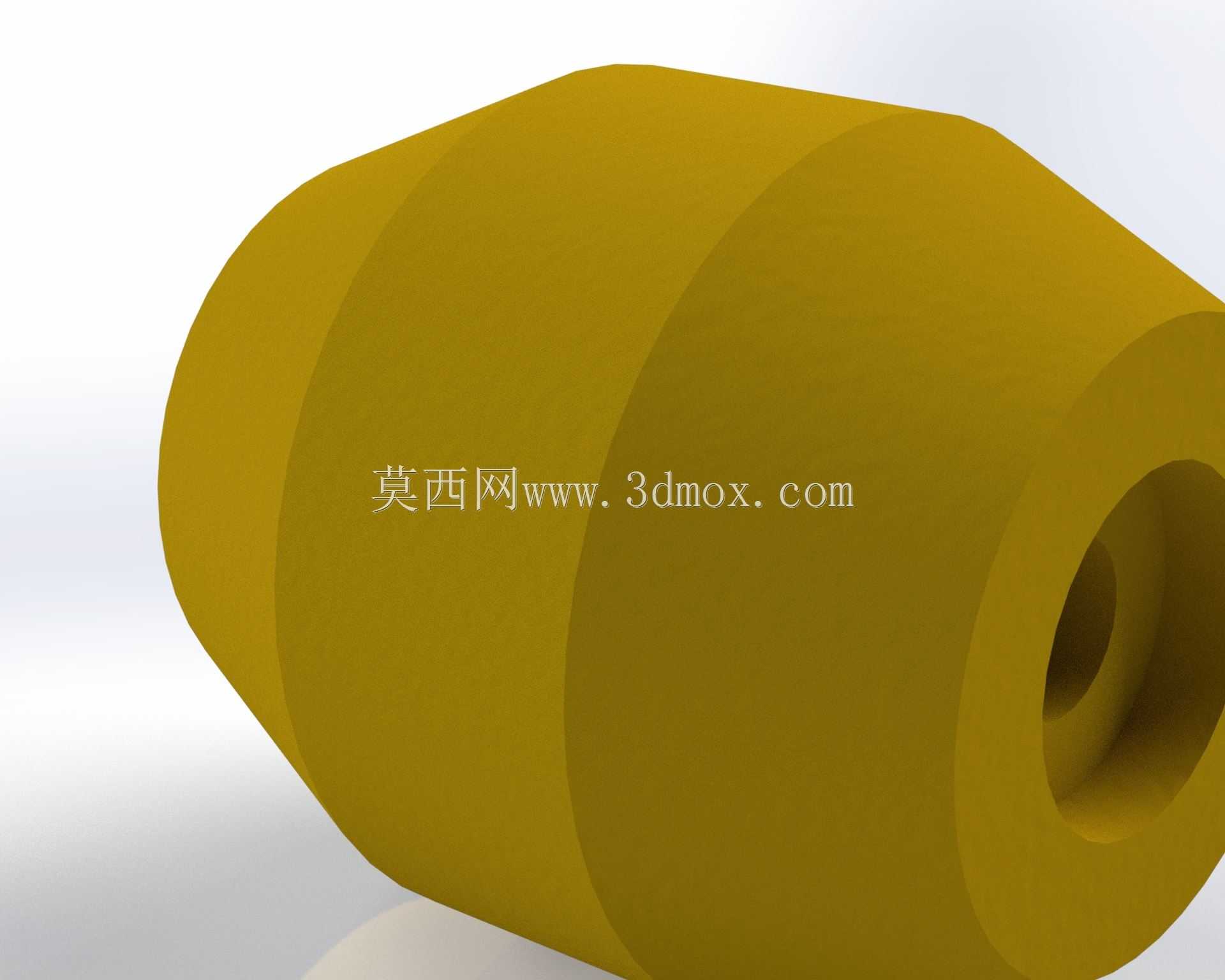

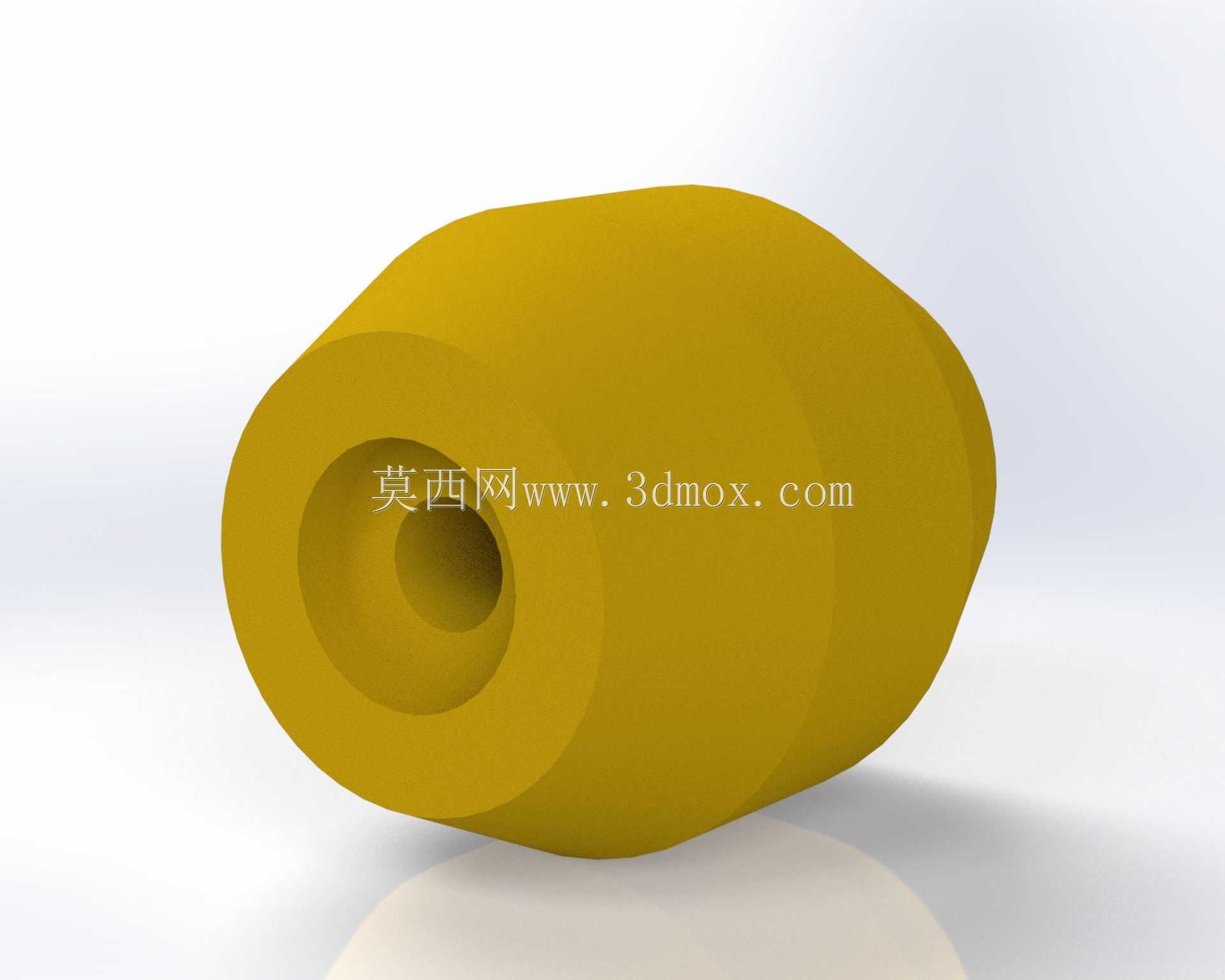

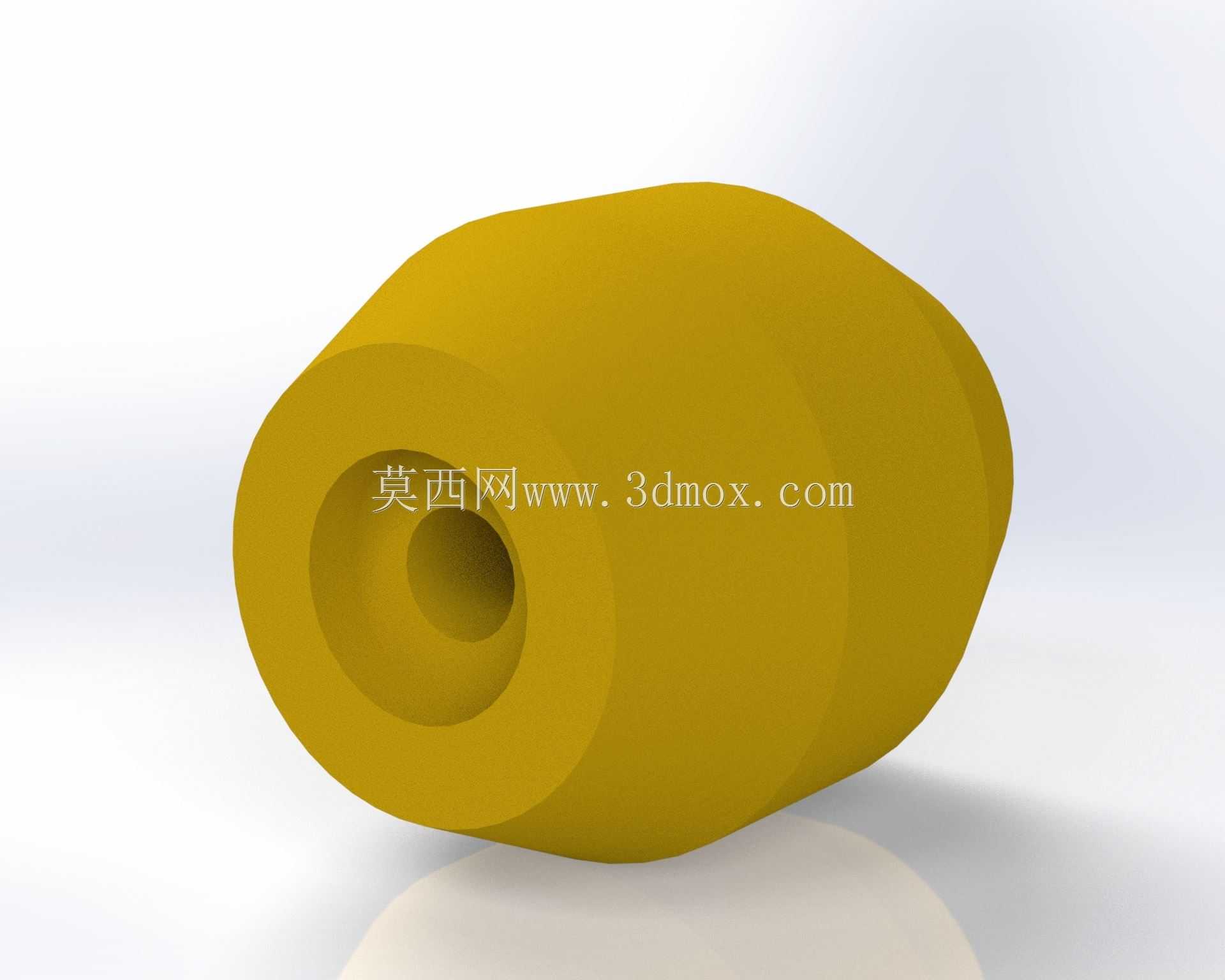

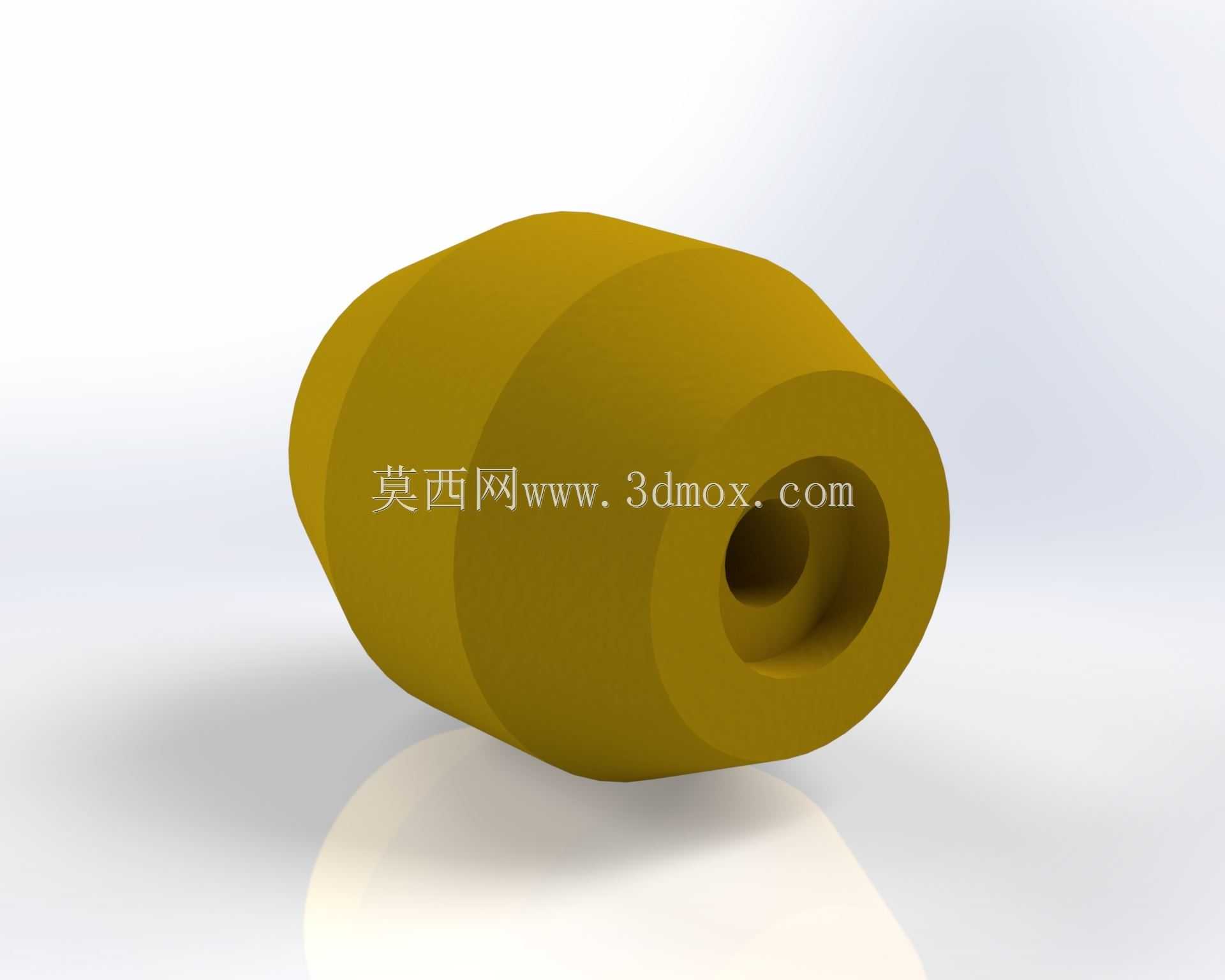

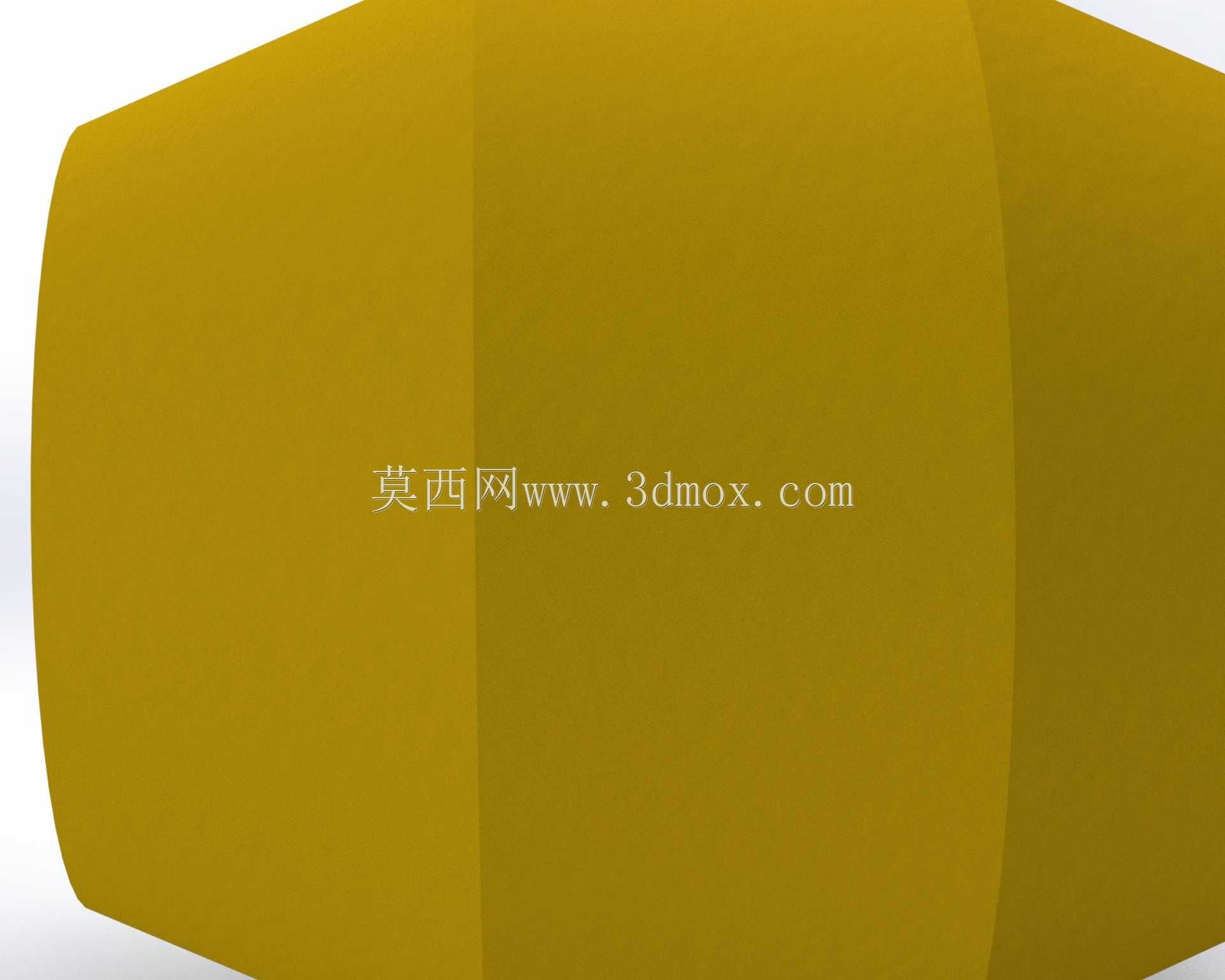

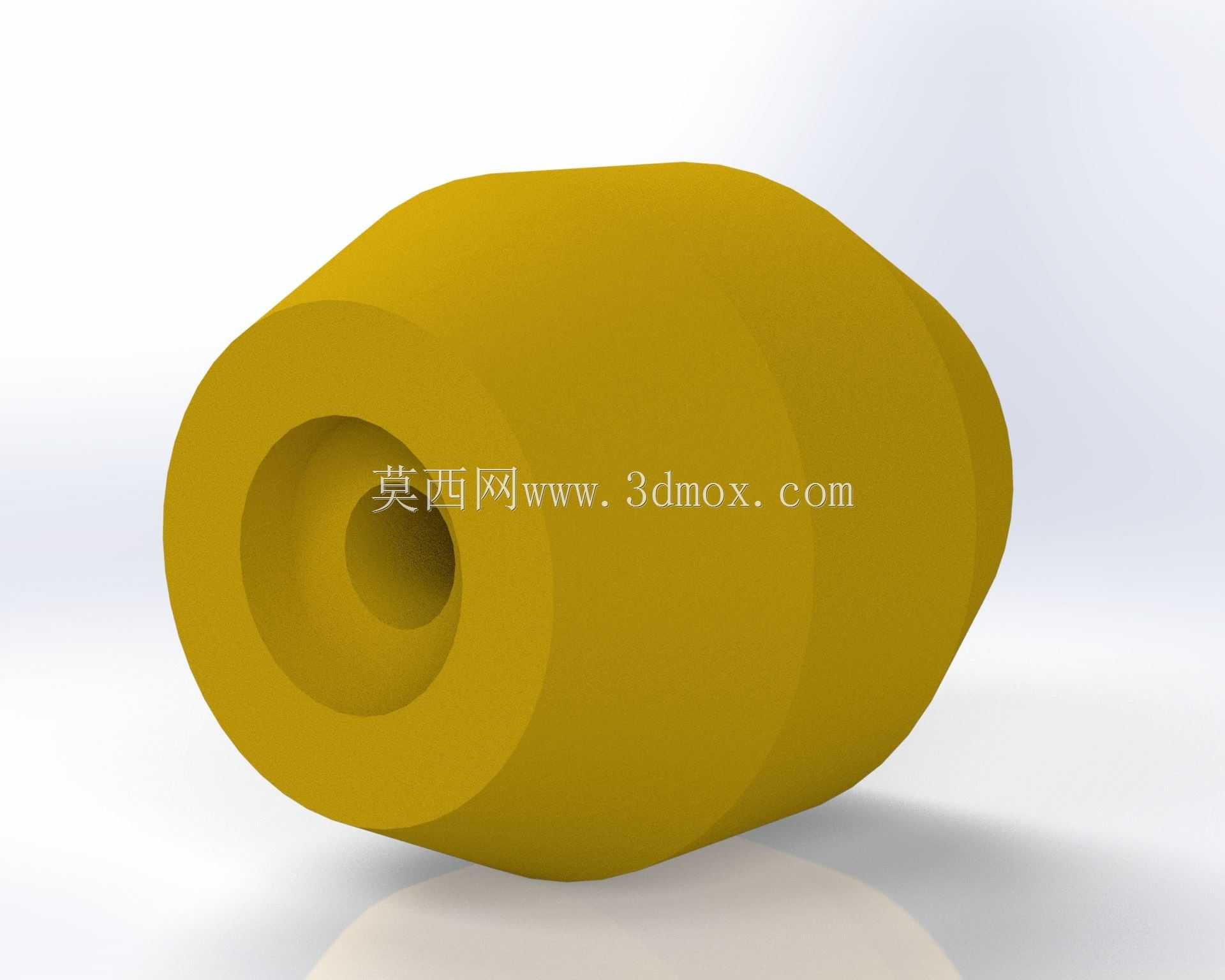

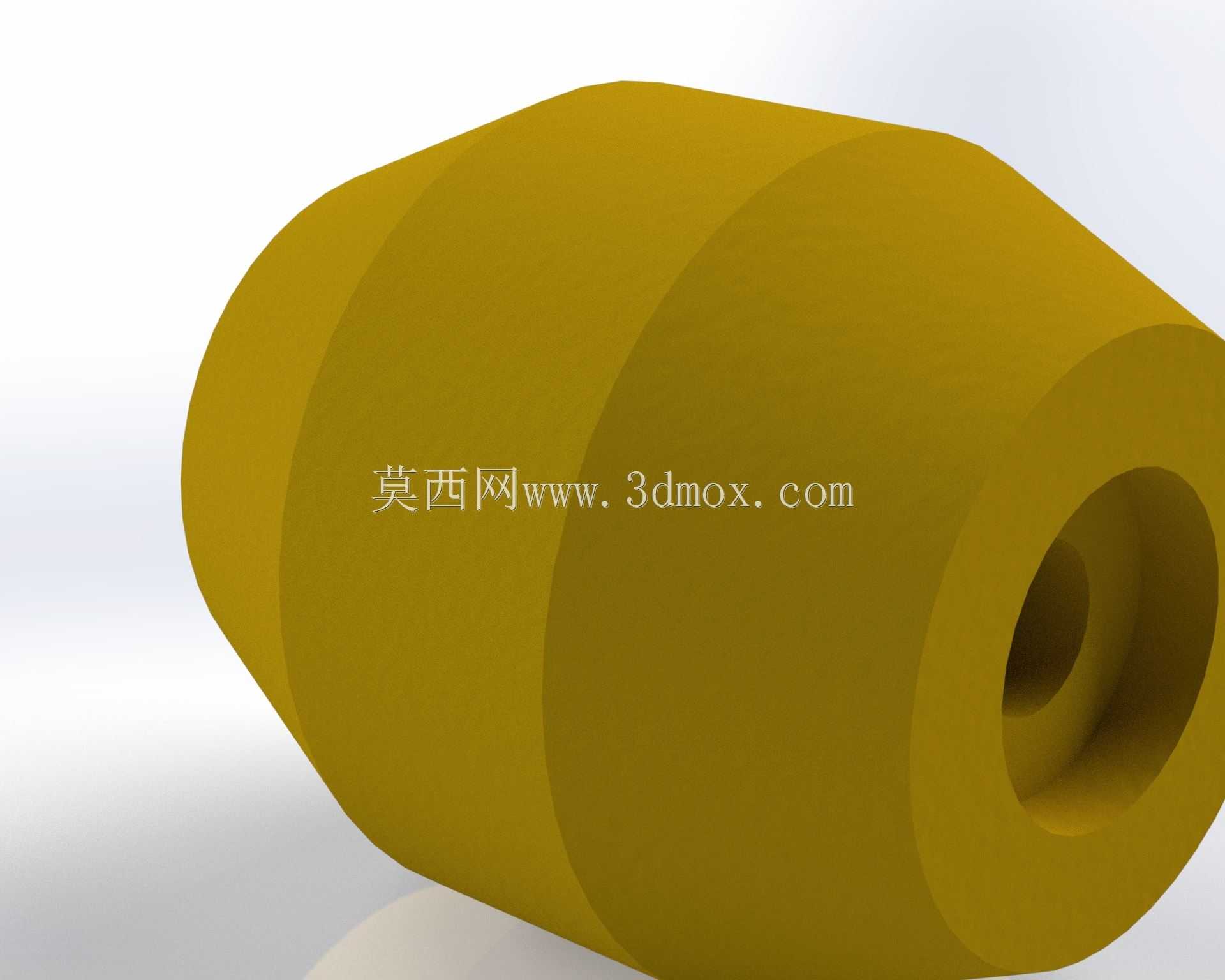

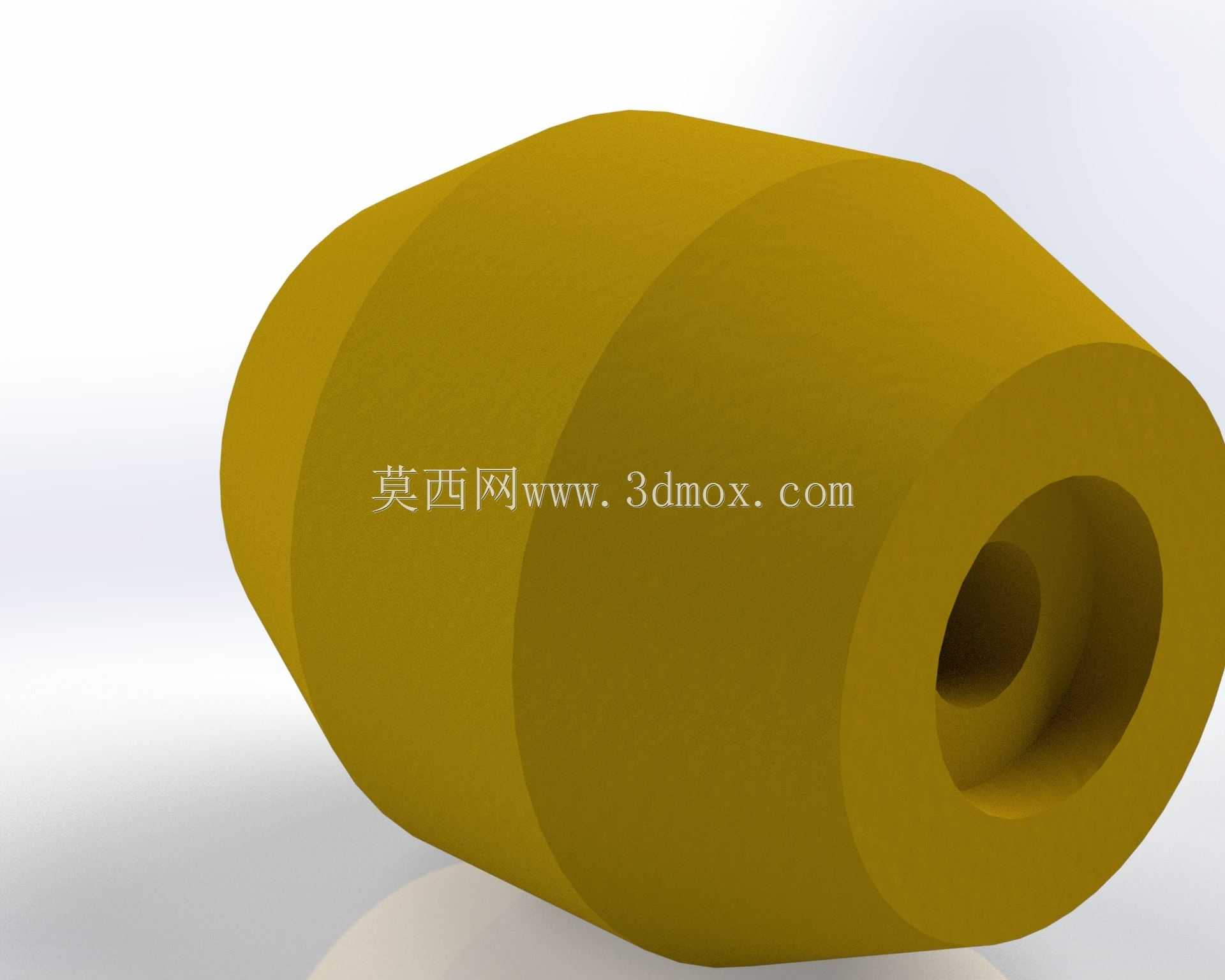

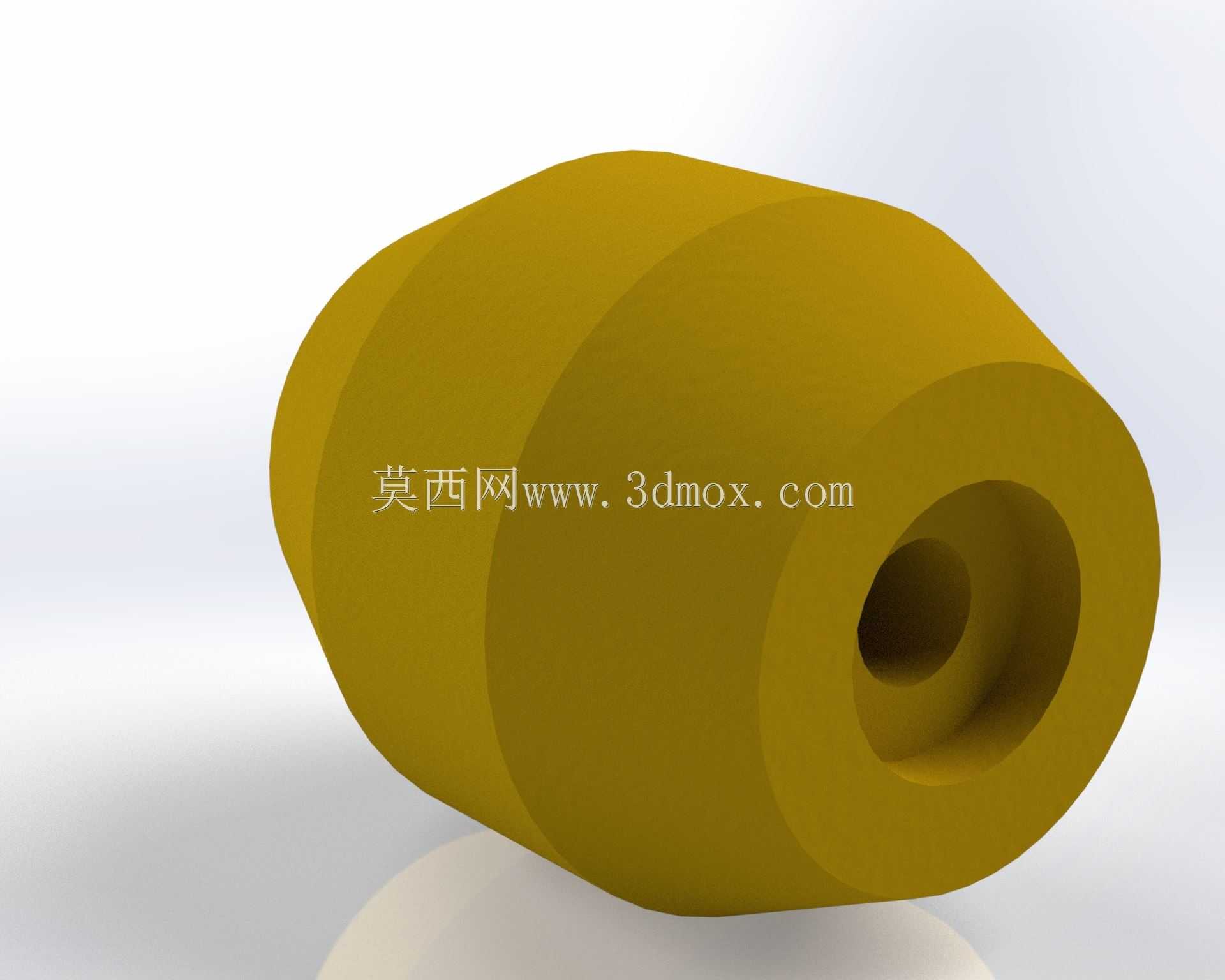

　　从结构设计逻辑来看，整个零件采用对称式回转加六角切削的组合构型，主体回转段最大外径控制在5.5单位，两端做了1单位长度的倒角收边，既避免了安装时锐边划伤操作人员，也能在穿入安装孔时起到导向作用，不会因为端面直角卡滞在安装板的孔位处。中间的六角对边尺寸为5单位，这个尺寸刚好适配常用的5号开口扳手，现场调试不需要准备特殊工装，用日常维护的通用工具就能完成锁紧操作。轴向总长度为5.5单位，其中一端的内孔直径为2单位，深度1.75单位，用来插接传感器的探测端，另一端的内孔直径3.5单位，深度2单位，用来穿入固定螺杆或者连接传感单元的出线端，中间的贯通孔保证传感器的线缆可以从内部穿过，避免线缆外露被产线的运动部件剐蹭破损。

　　实际选型使用时，需要注意安装板的开孔尺寸要匹配基座最大外径，预留0.1到0.2单位的安装间隙，保证基座可以在孔内顺畅转动调整角度，锁紧时的扭矩不要超过PMMA材质的许用应力范围，避免六角面被扳手夹裂或者内孔出现形变。零件的材质选用PMMA也就是亚克力，一方面是因为这种材质本身具备一定的绝缘性能，在靠近电气检测工位使用时不会干扰传感器的电信号传输，另一方面透明质感的材质也方便观察内部线缆的穿入状态，排查线缆弯折、挤压的故障点时不需要拆开基座就能直观看到内部情况。

　　在结构细节处理上，两端的同轴度公差控制在0.02单位以内，保证旋转调整角度时，前端的传感器探测方向不会出现偏心偏移，避免检测点位出现偏差。六角面的平面度做了精修处理，扳手夹持时不会出现打滑脱开的情况，每个棱角处都做了0.1单位的小圆角过渡，避免应力集中导致零件在受夹紧力时出现开裂。零件的重量控制在3.56磅左右，轻量化的结构不会给安装支架带来额外的负载，即便是在薄壁的安装板上使用，也不会因为自重导致安装板变形。

　　这类旋转基座除了用在传感器安装场景，也可以配套小型的气动喷嘴、点胶针头做角度调整使用，在3C电子组装产线、包装检测工位、小型工装夹具的调整环节都能适配。设计时没有采用额外的紧定螺钉结构，而是依靠两端的锁紧螺母夹紧安装板实现固定，减少了零件数量，降低了加工和装配的成本，整体结构没有复杂的曲面特征，不管是机加工还是小批量的注塑生产都能快速实现，加工时的良品率更高。安装完成后，需要调整检测角度时，只需要稍微松开两端的锁紧螺母，转动基座到需要的角度再锁紧即可，不需要完全拆下零件，日常维护调整的操作门槛很低，一线的设备维护人员不需要经过专门培训就能完成操作。
