多安装孔三面直角金属连接固定角座

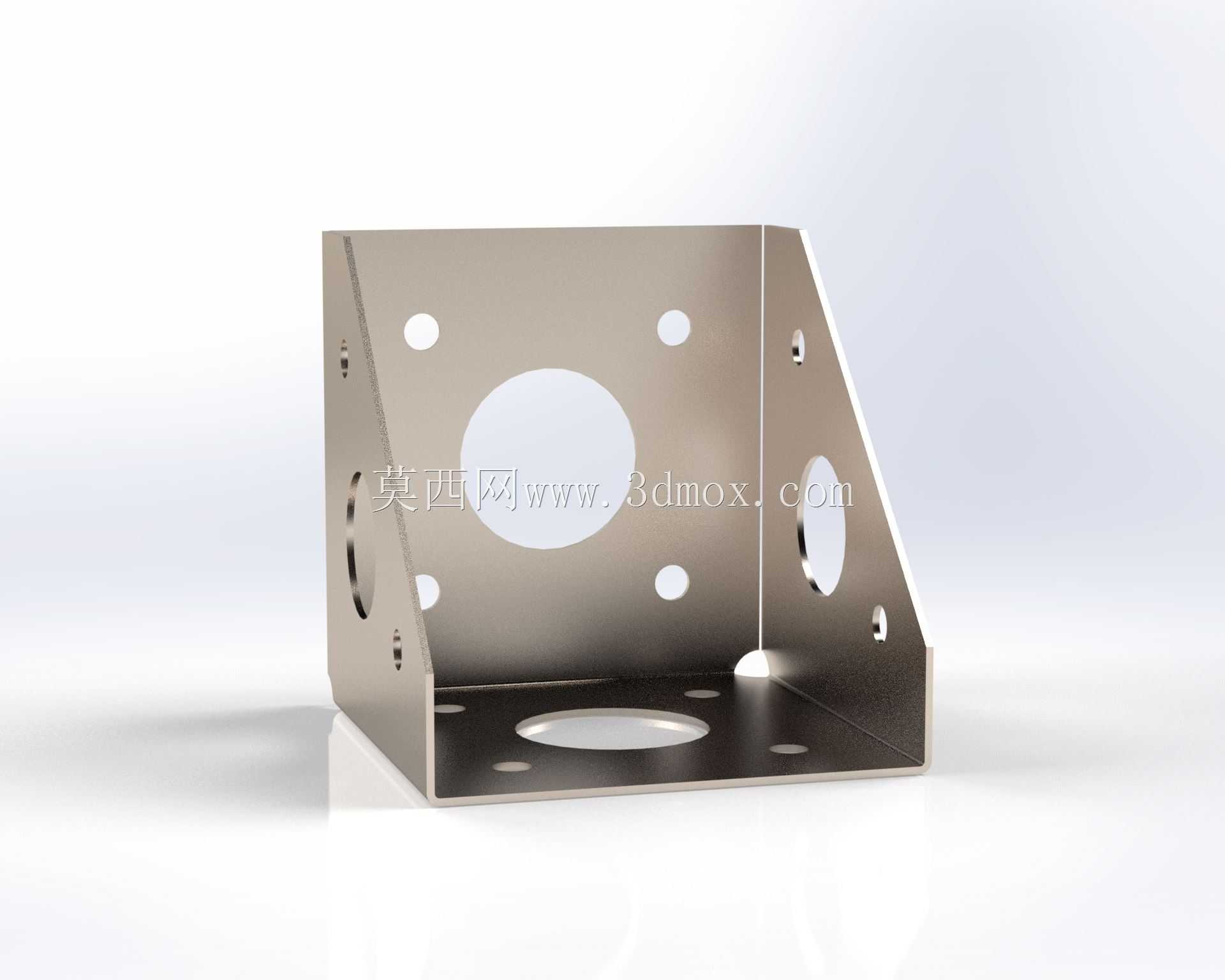

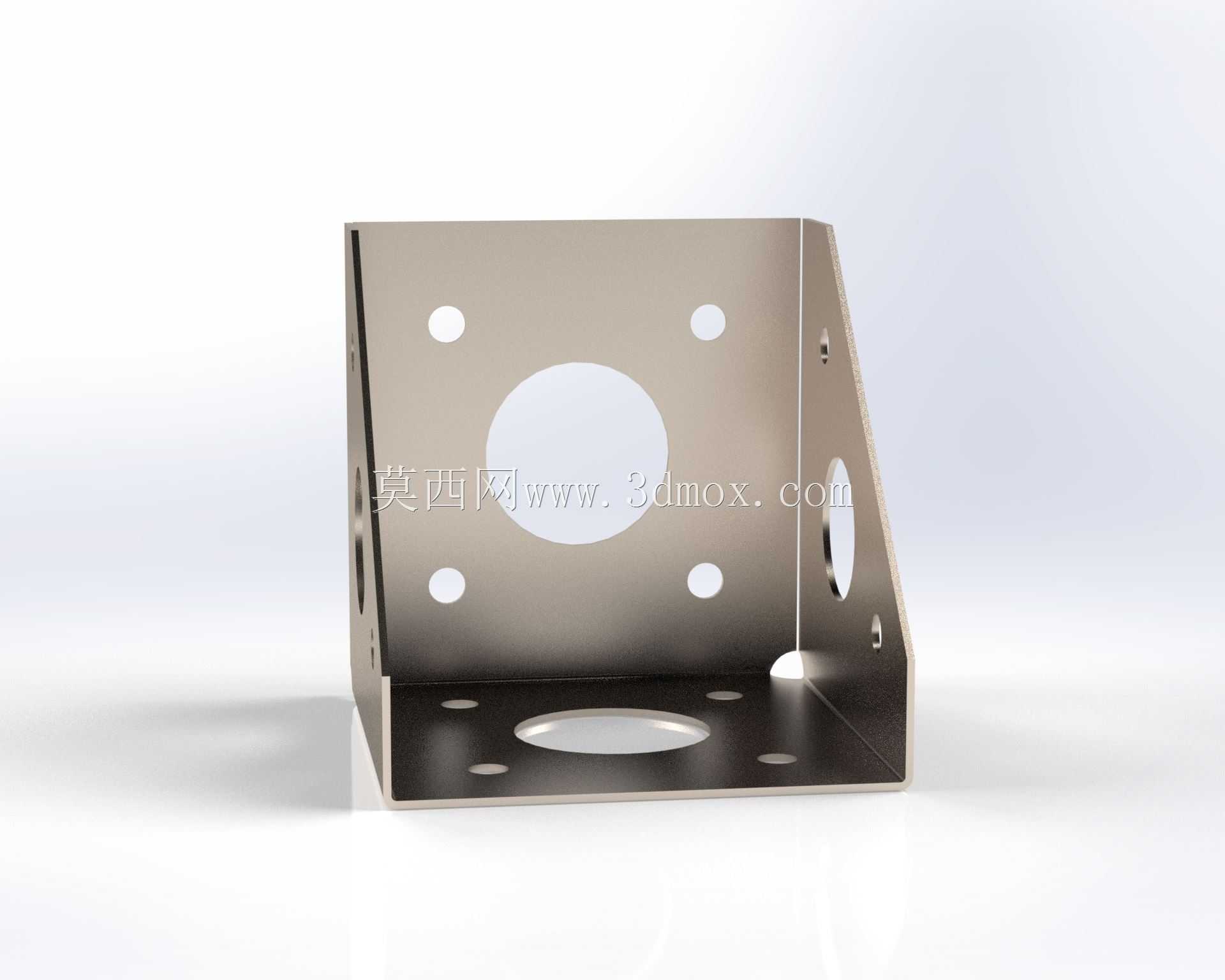

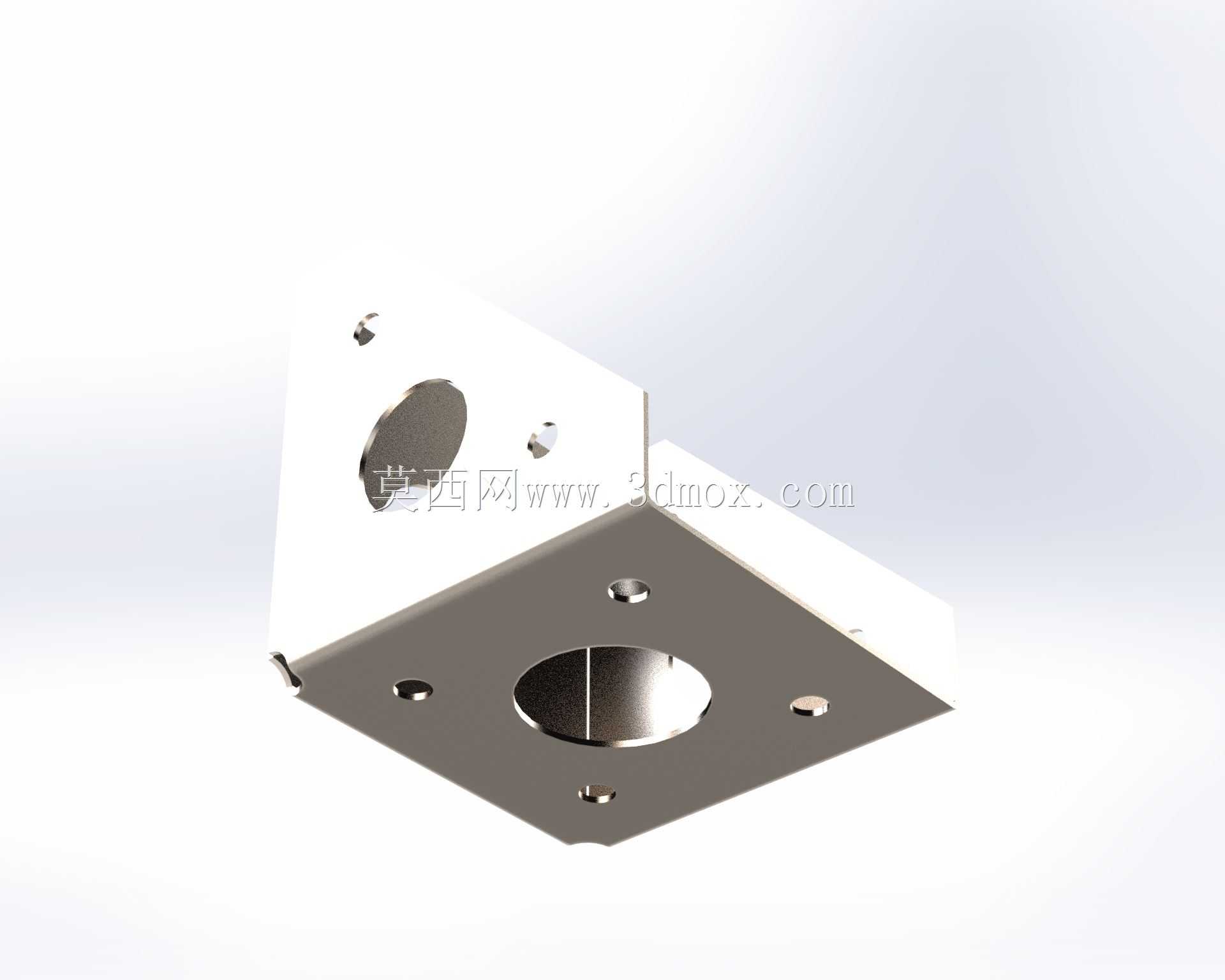

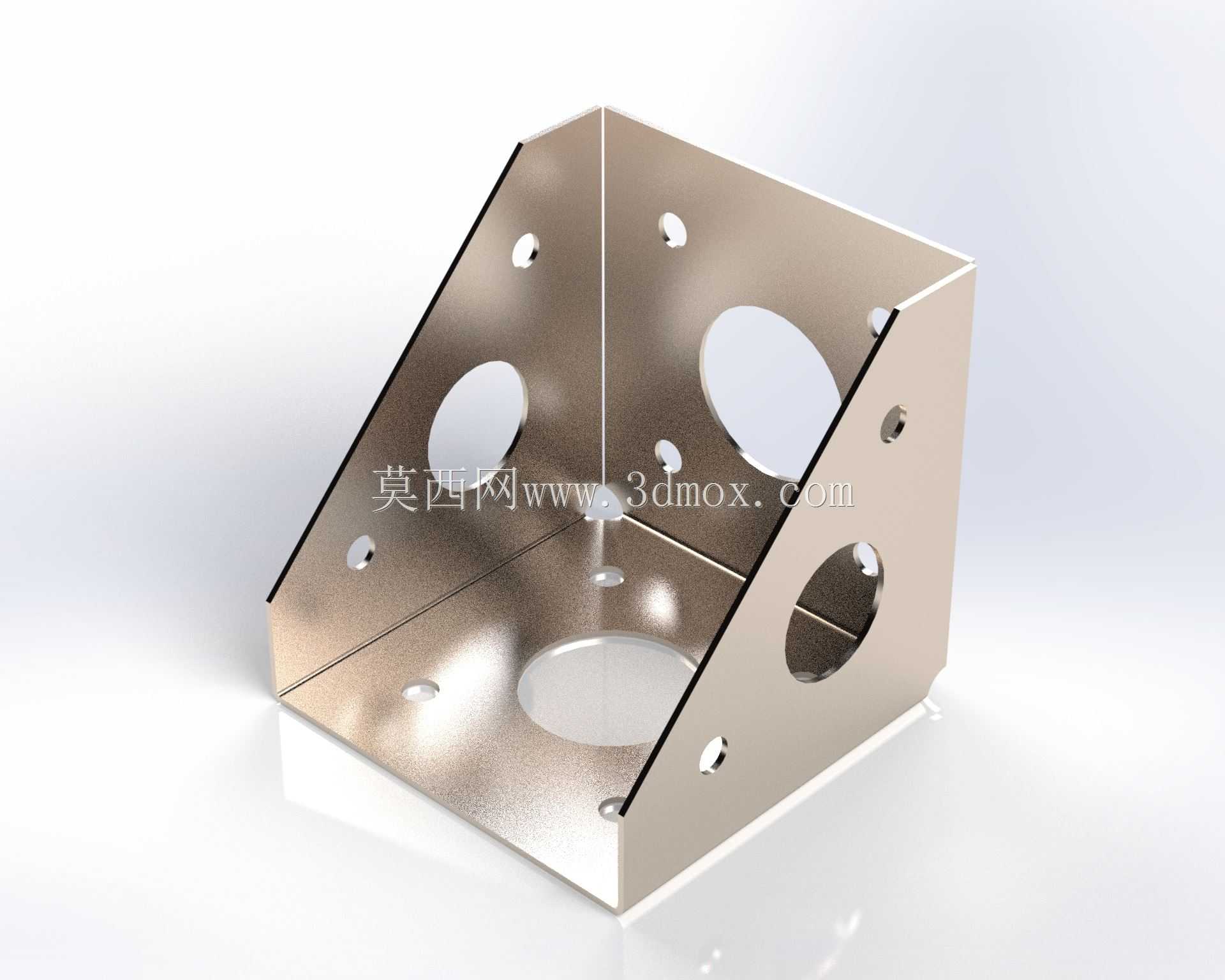

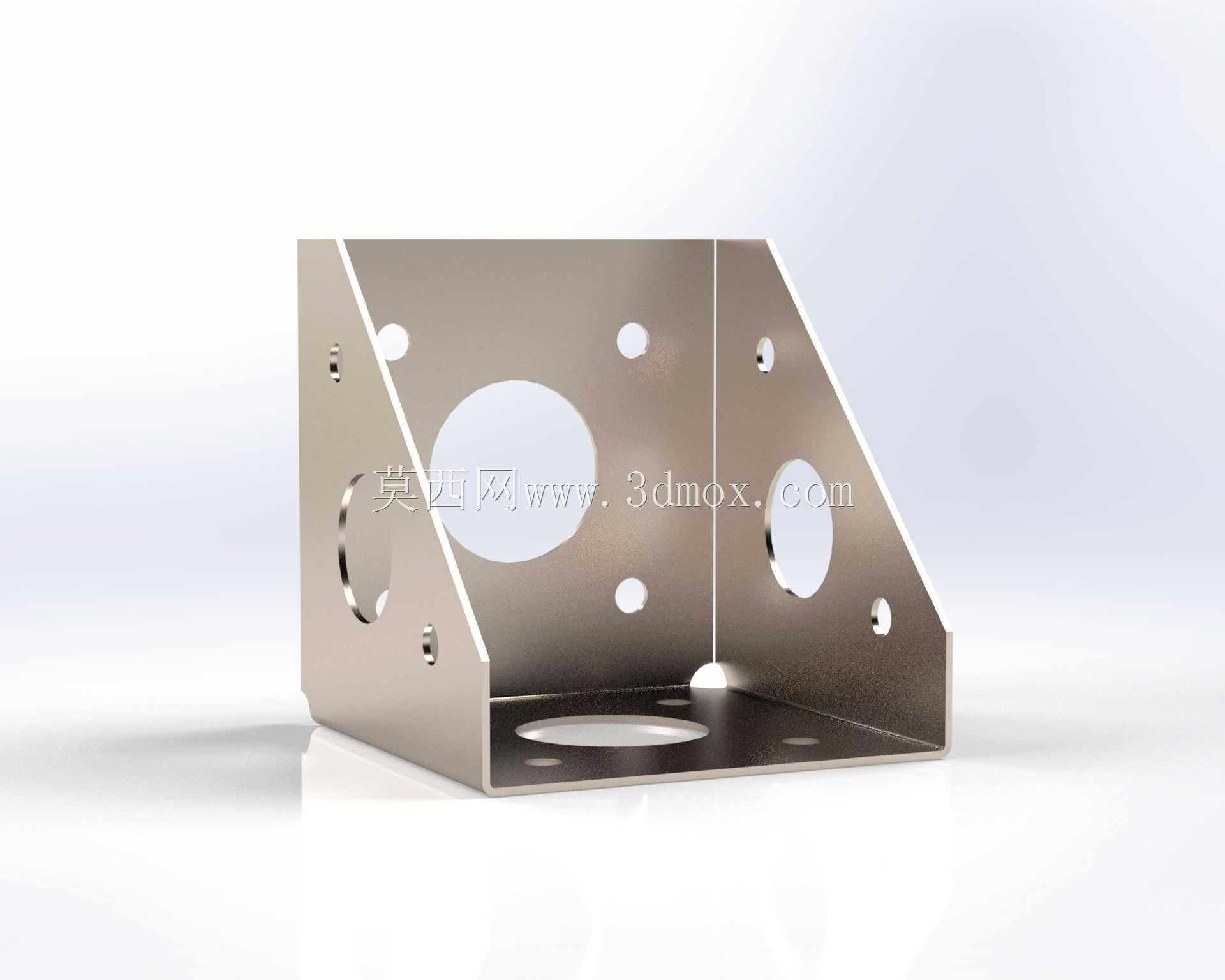

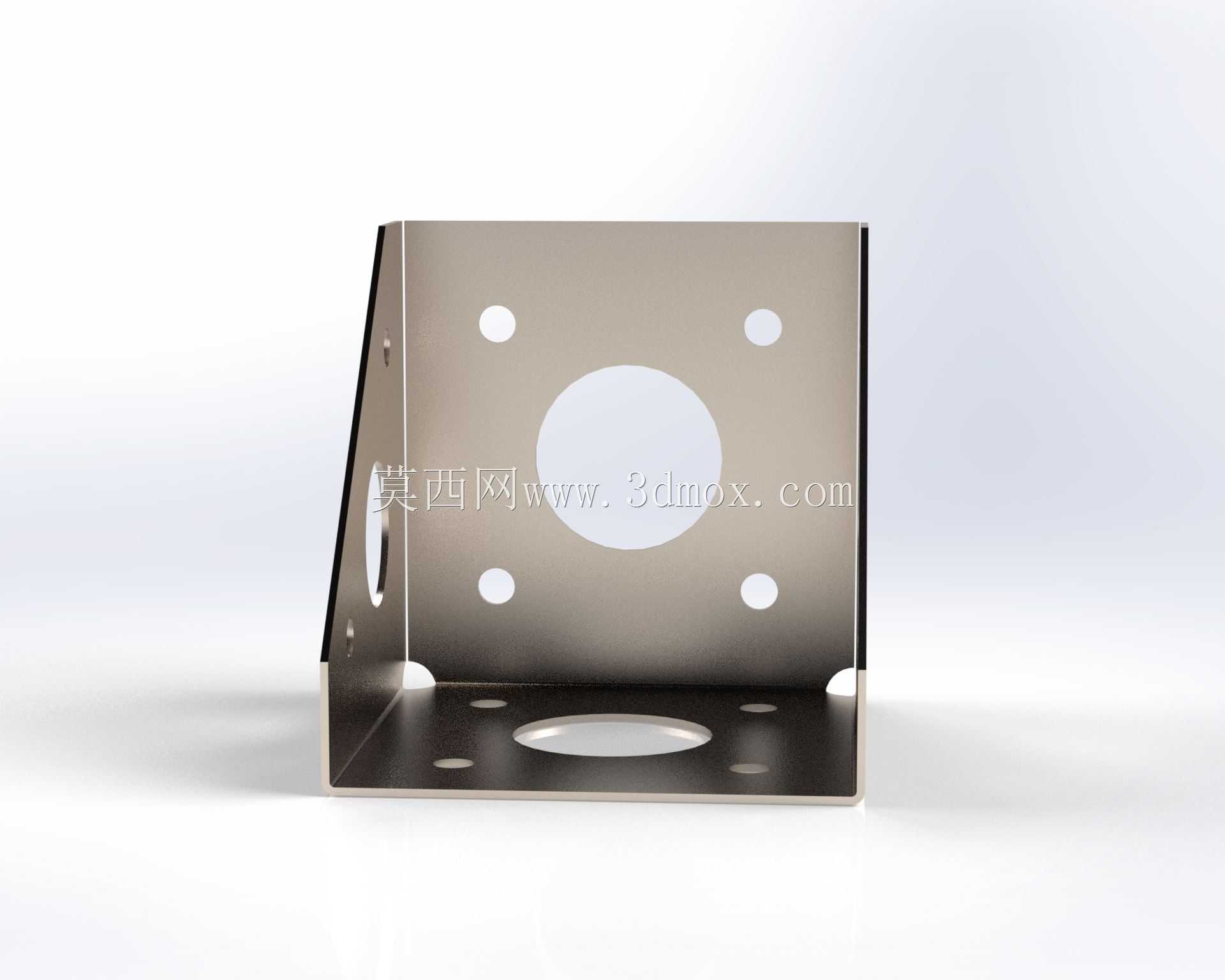

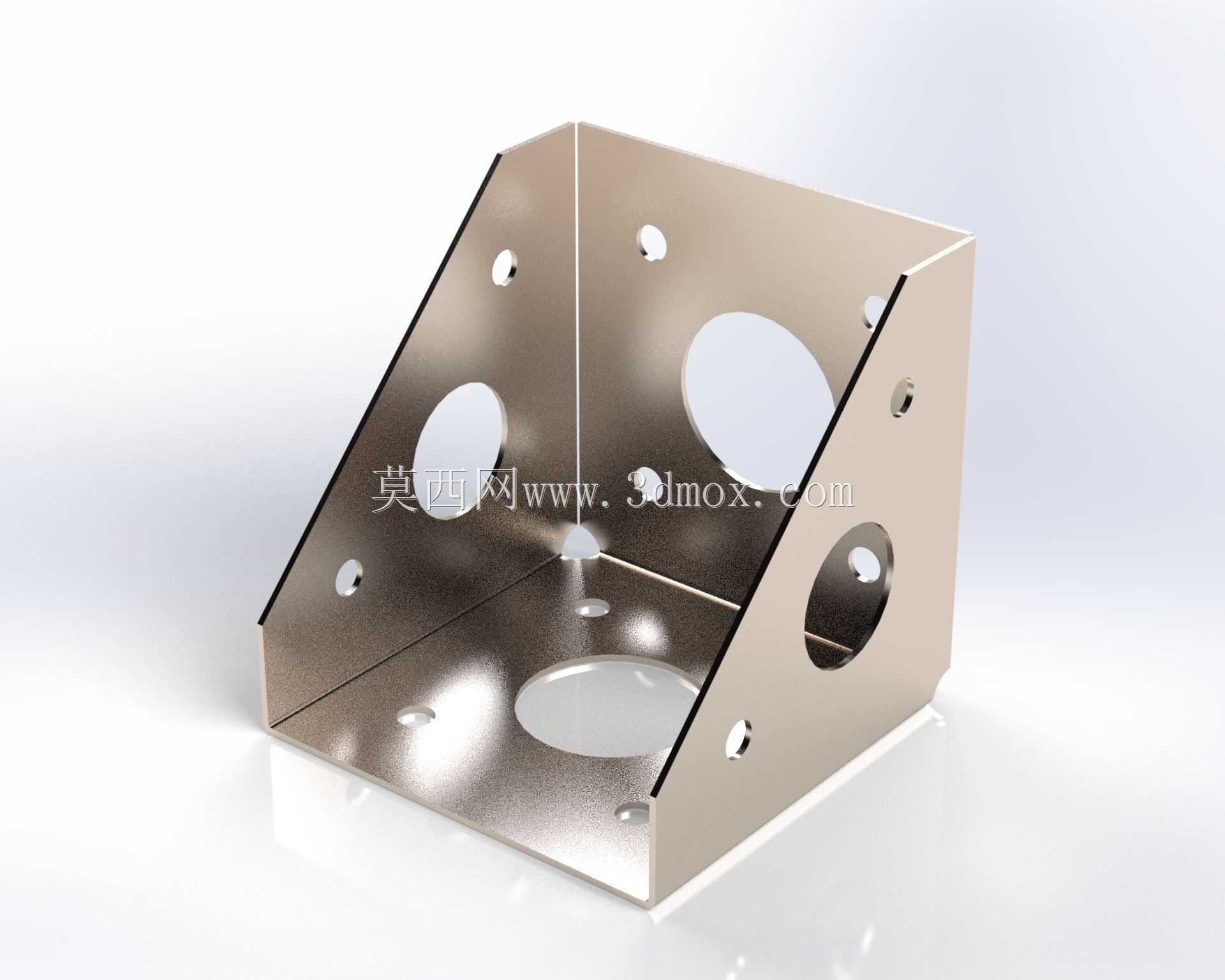

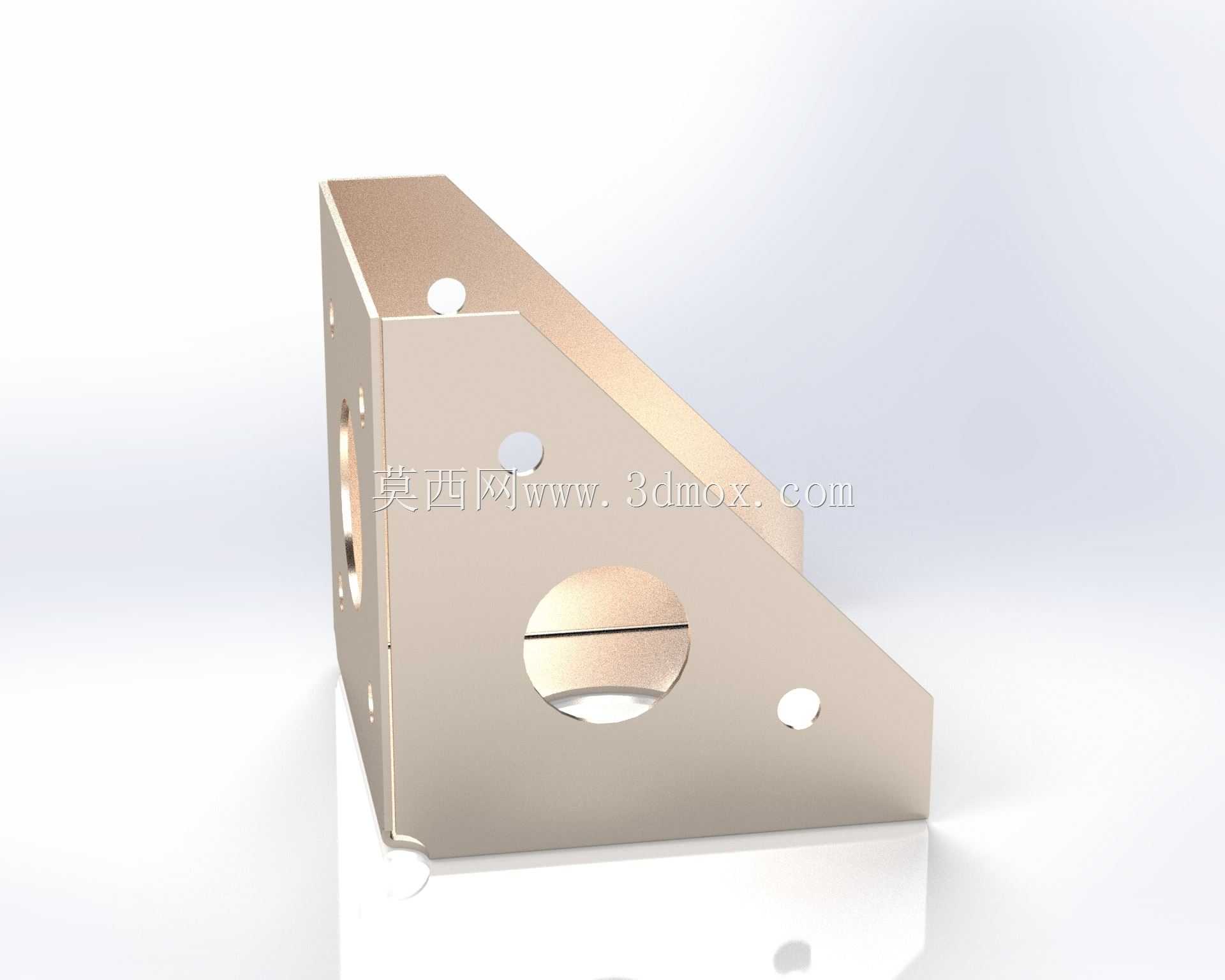

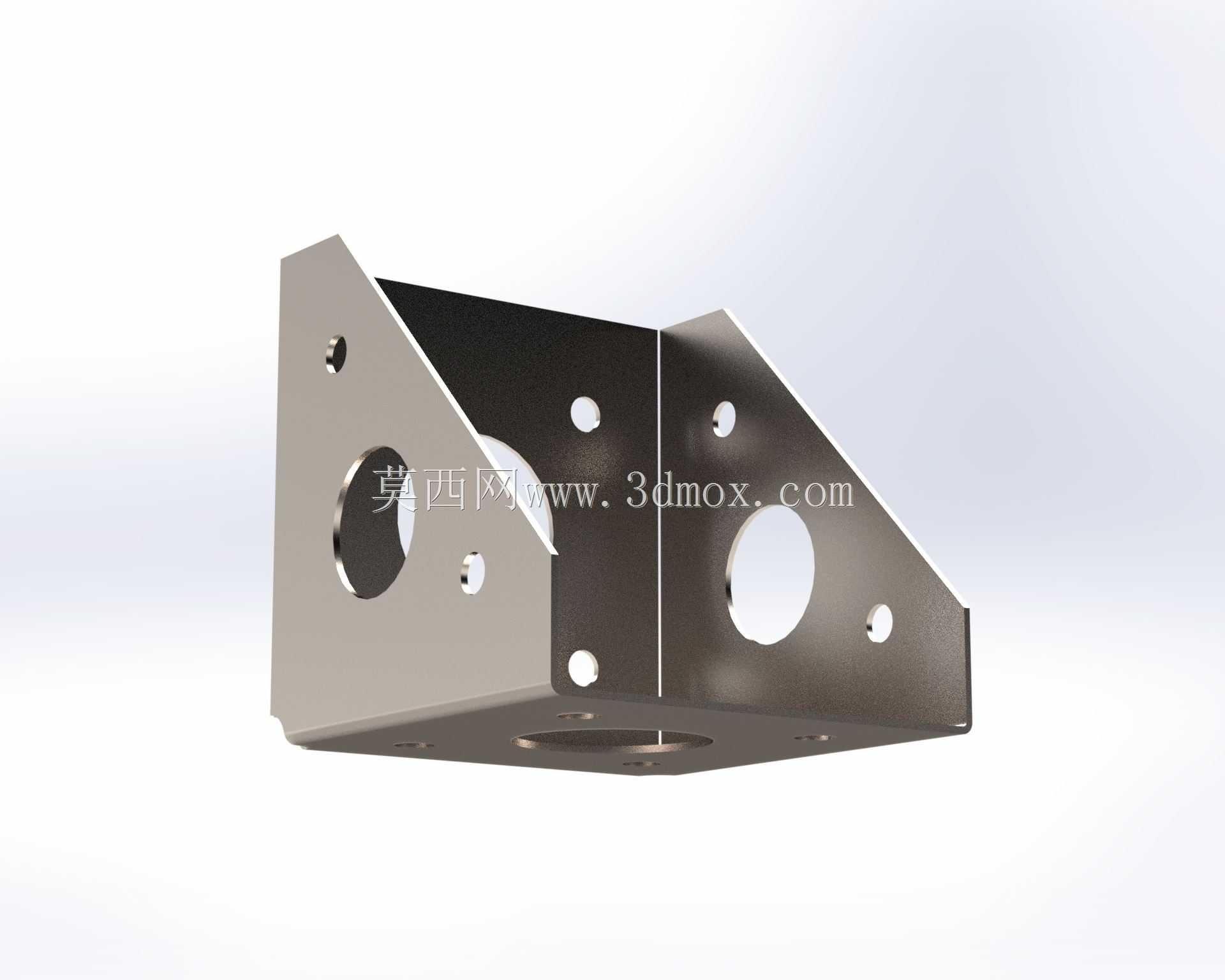

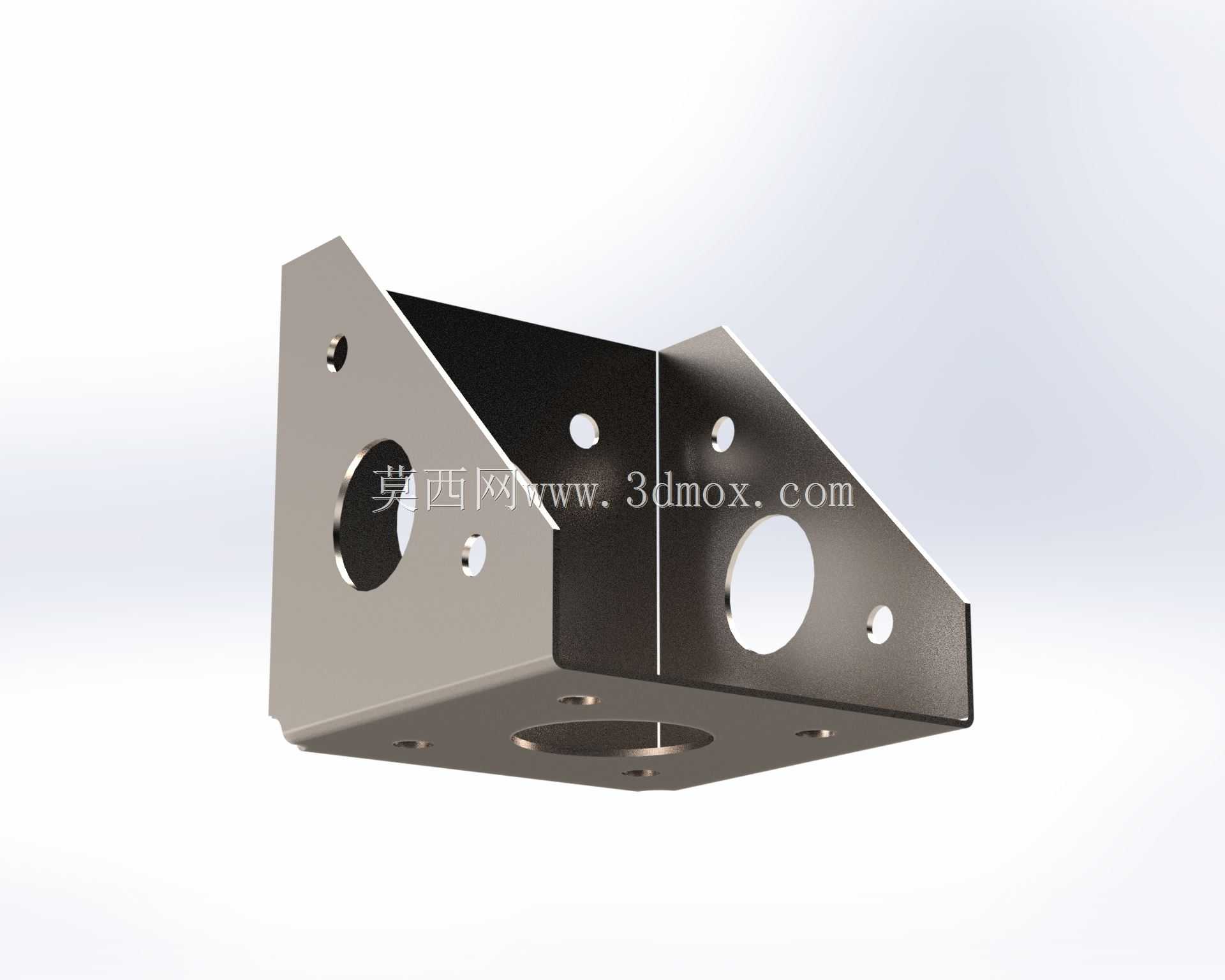

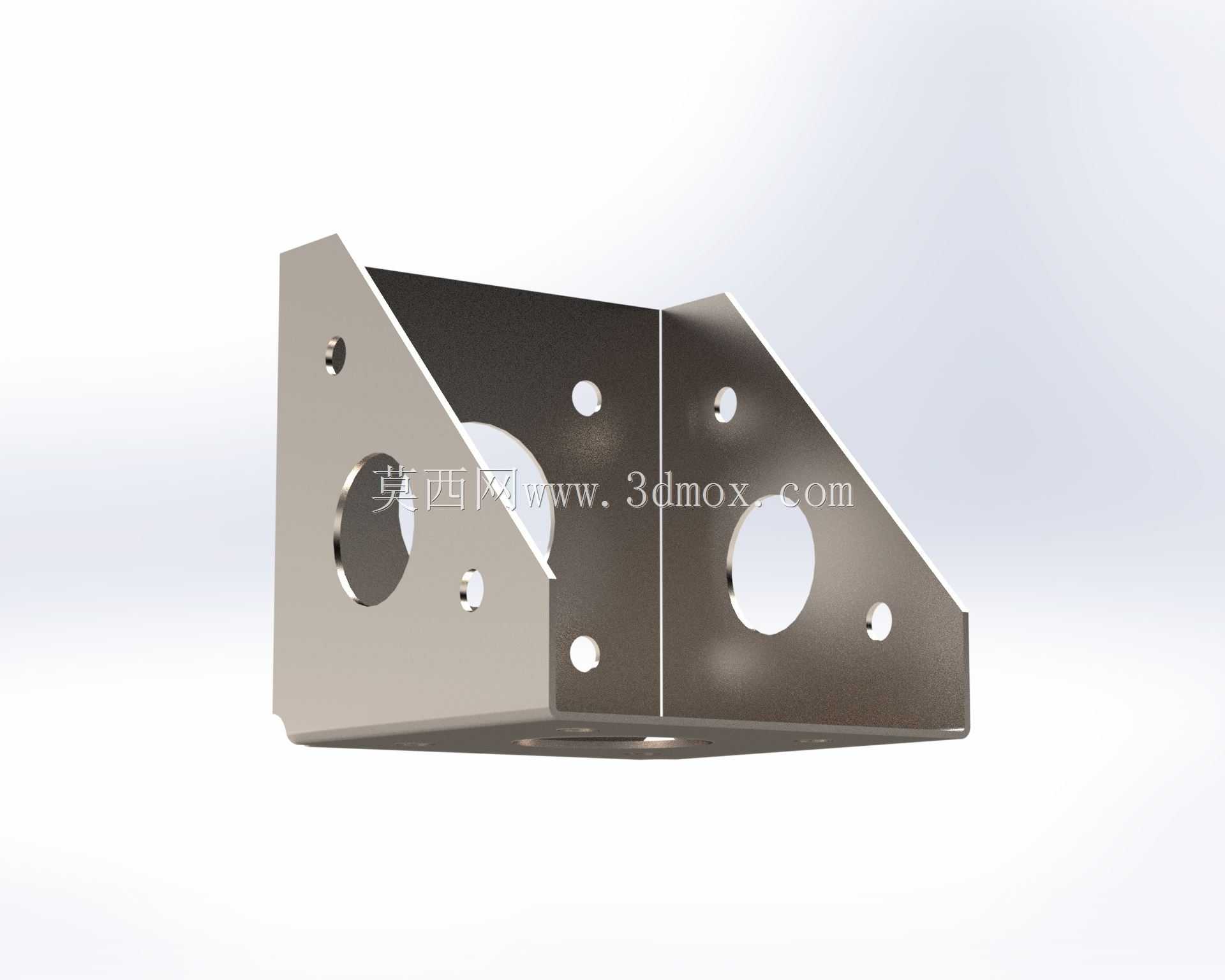

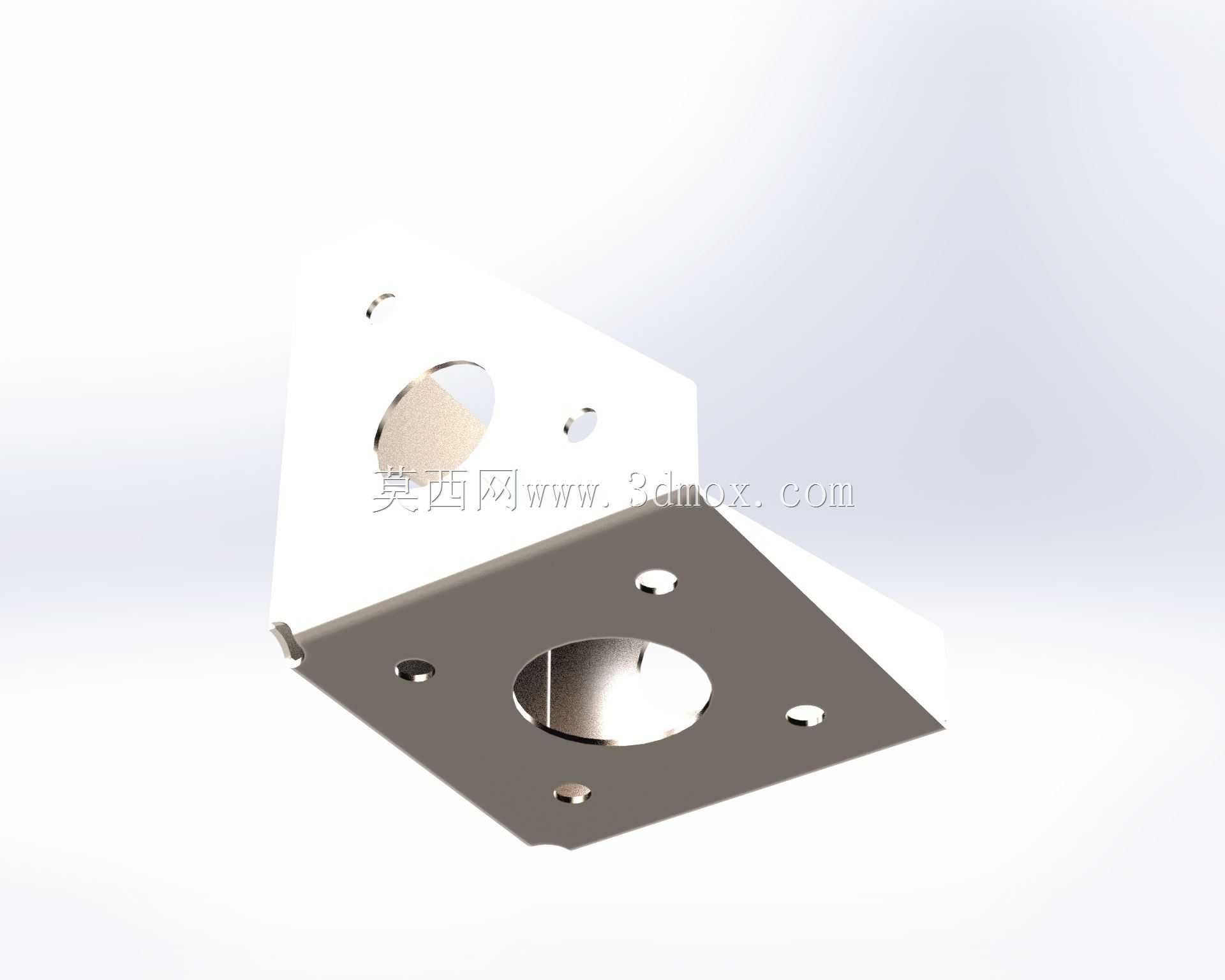

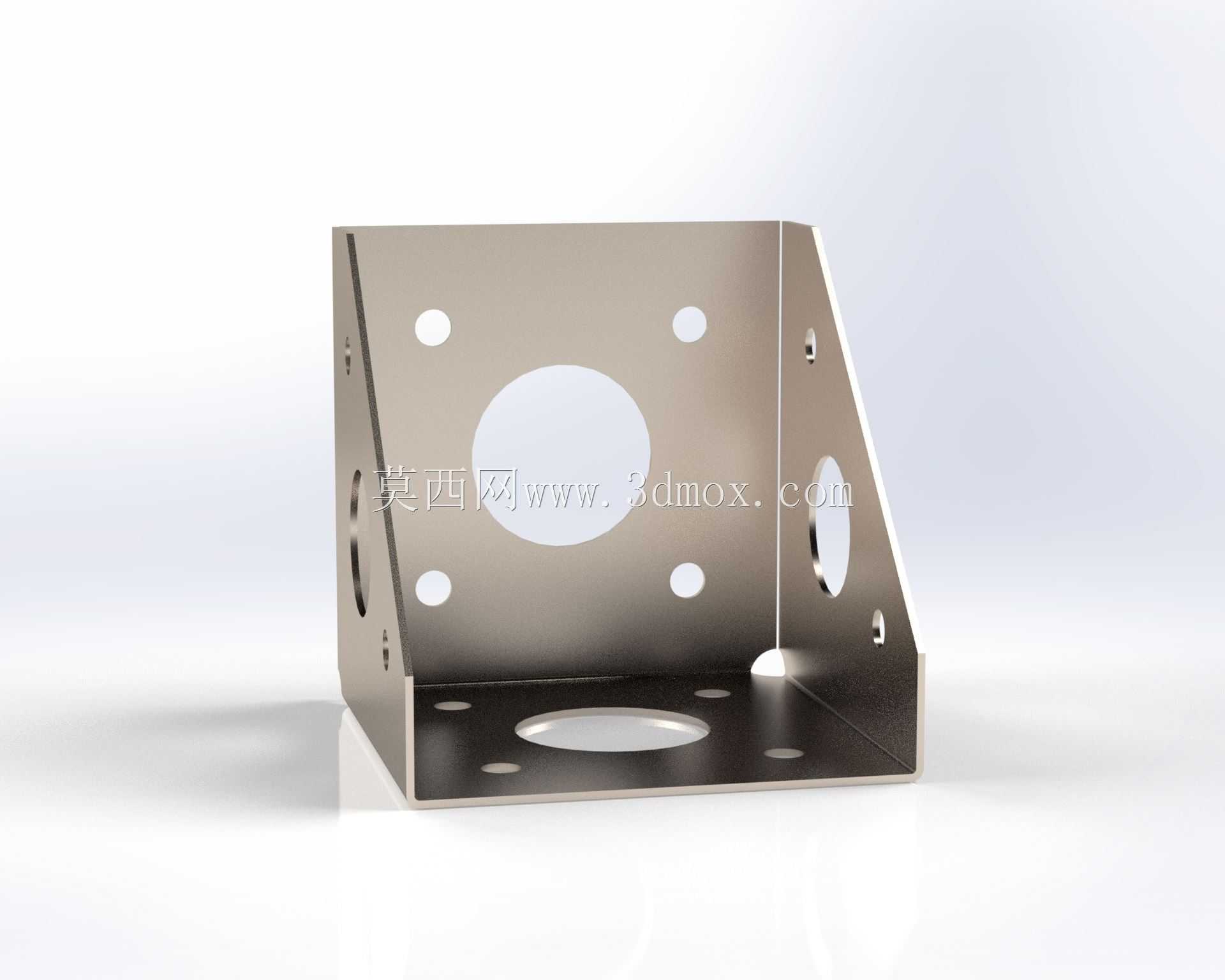

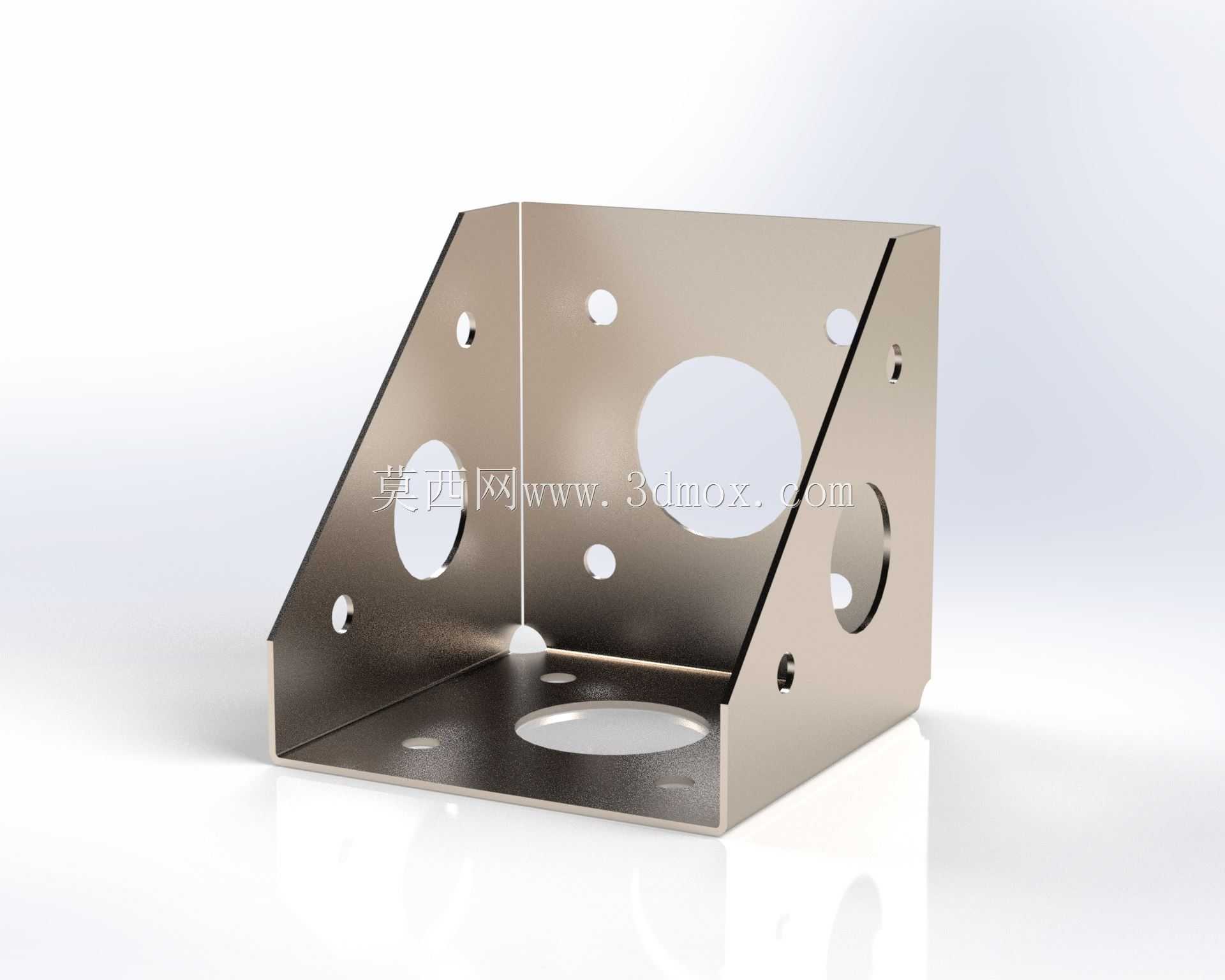

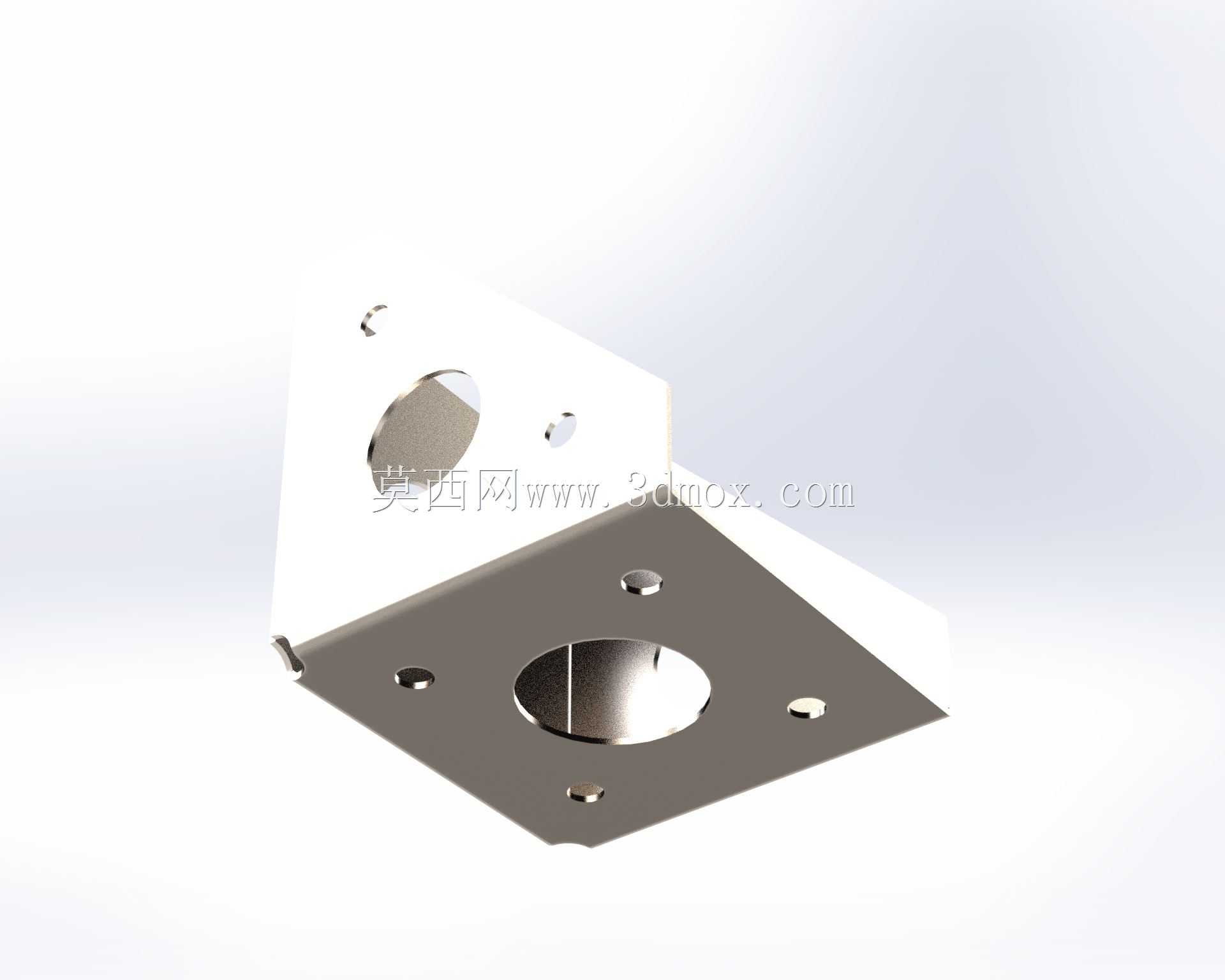

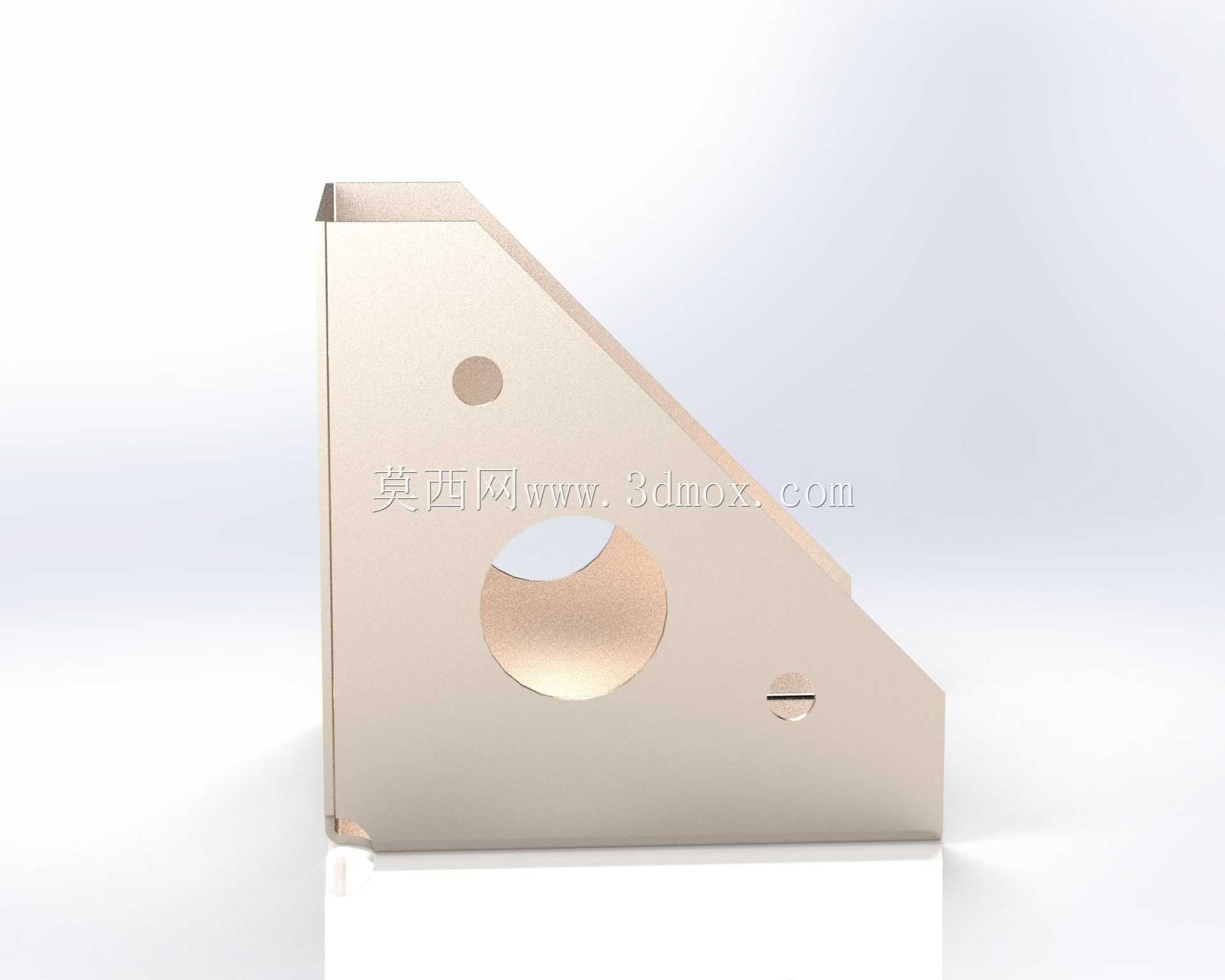

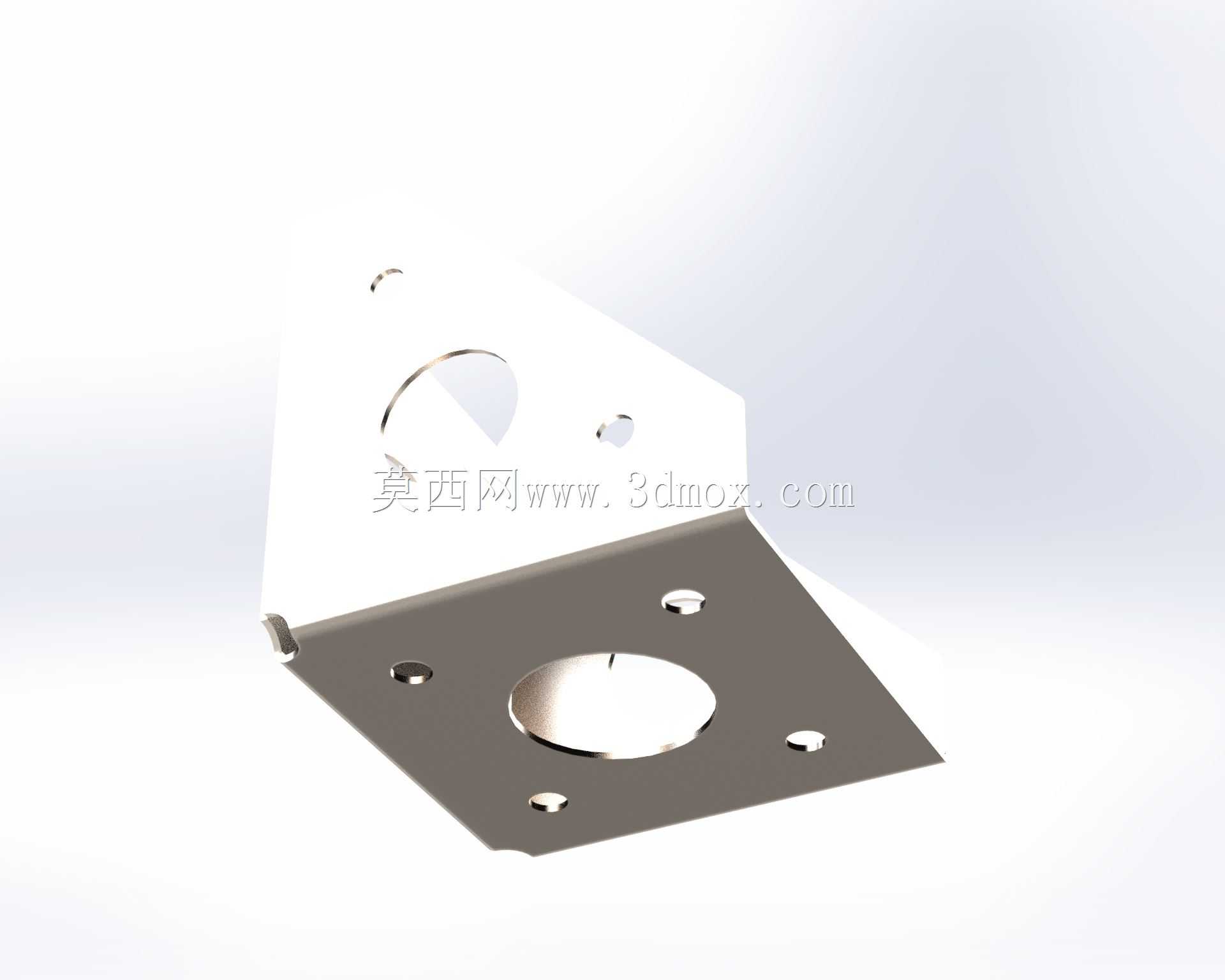

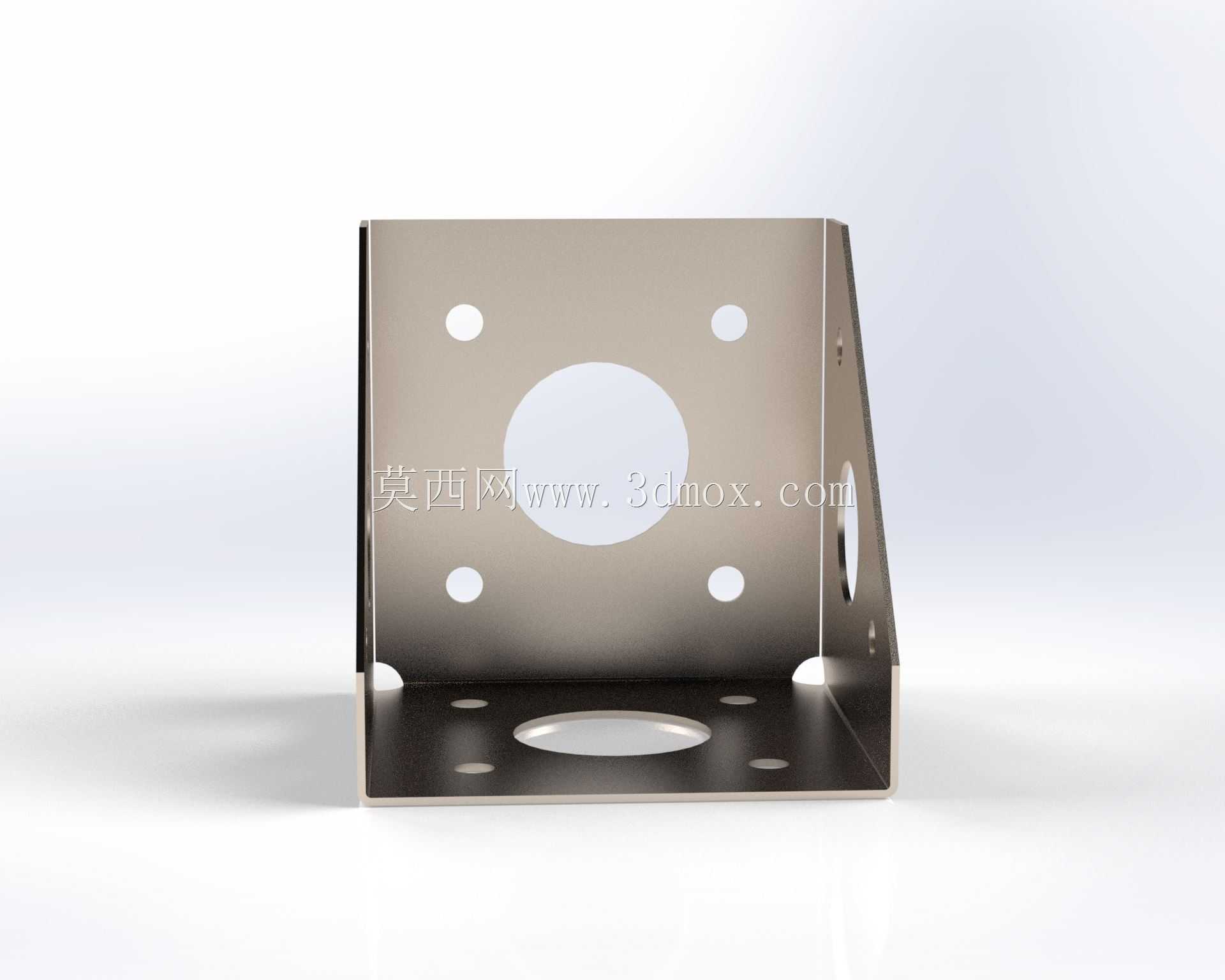

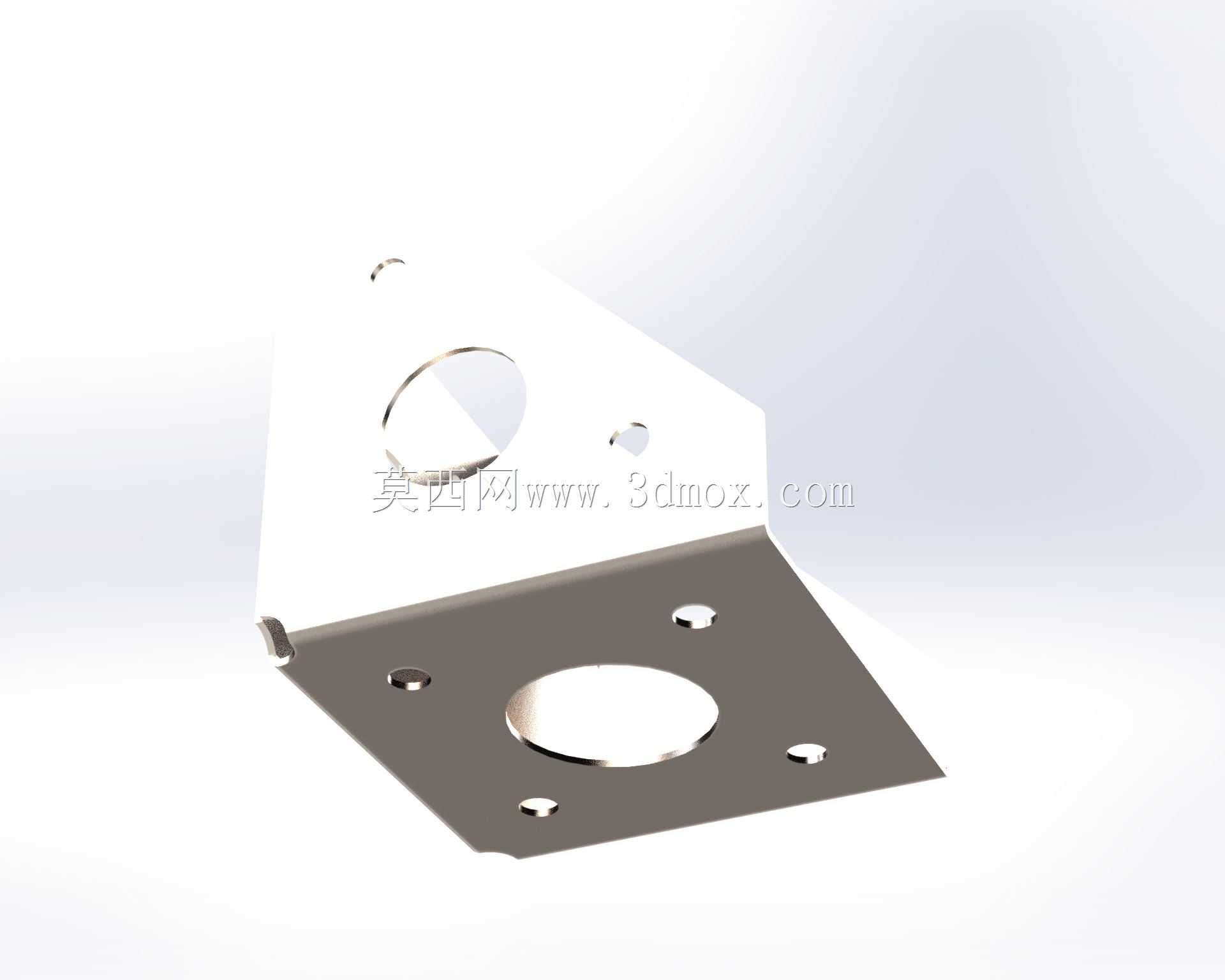

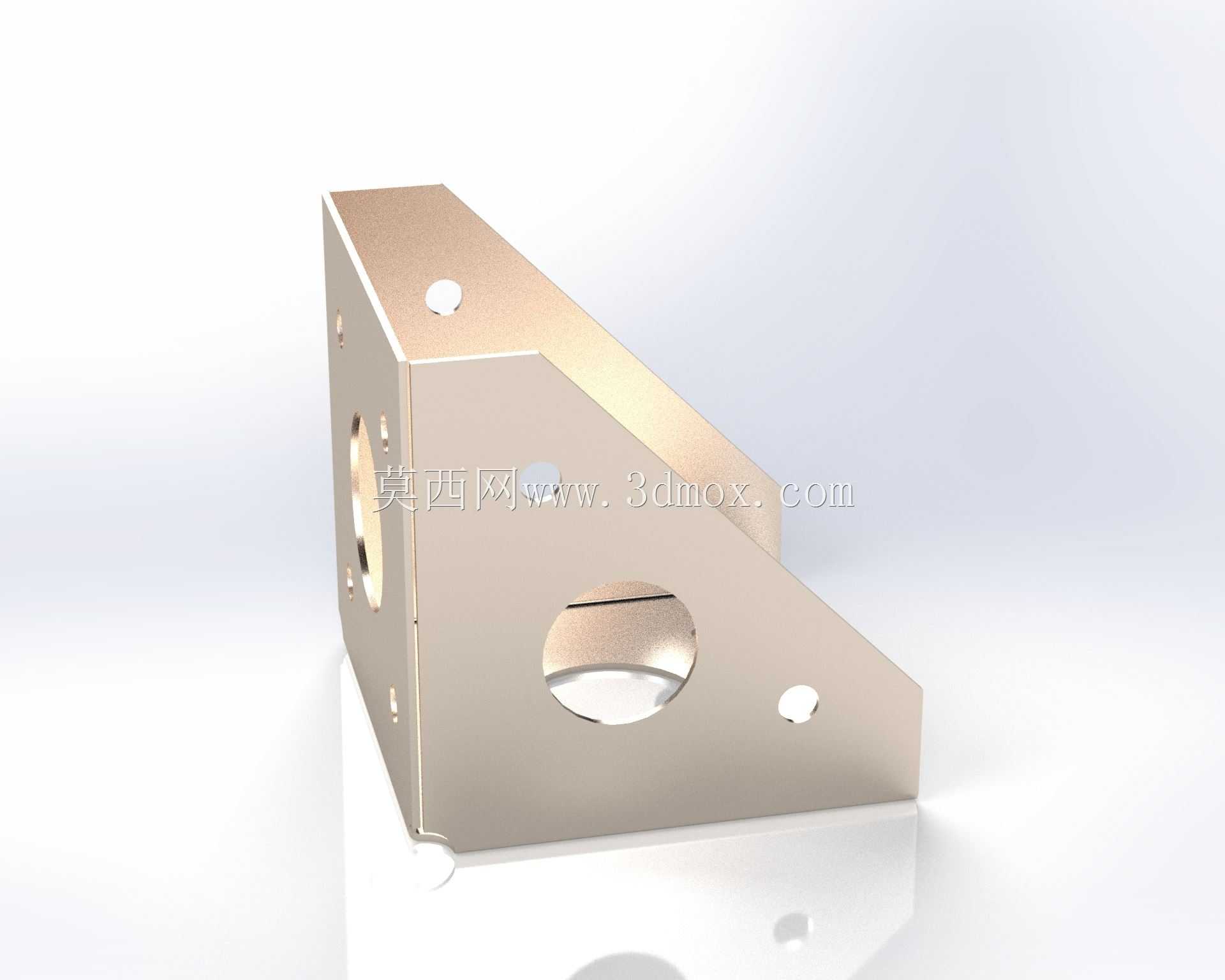

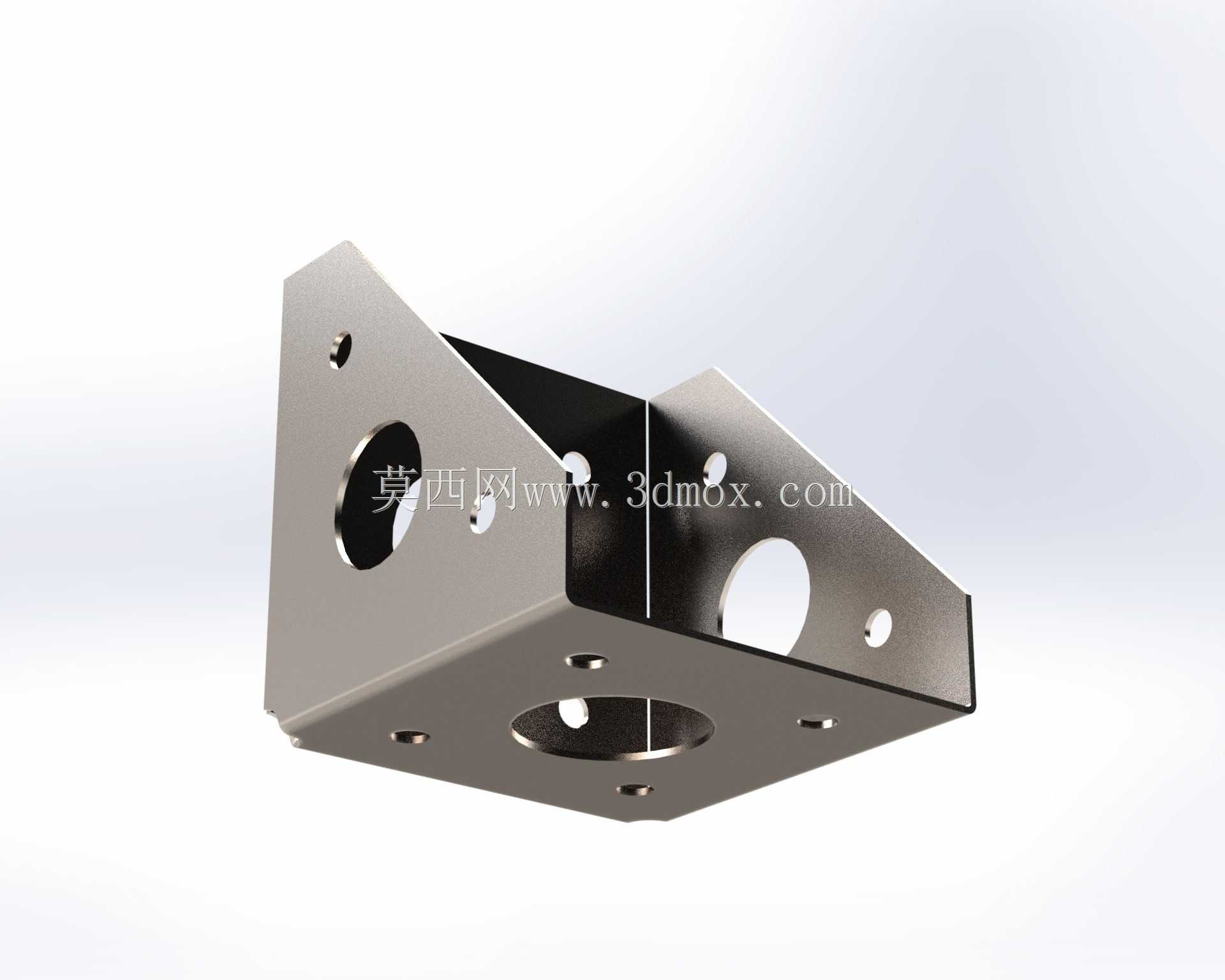

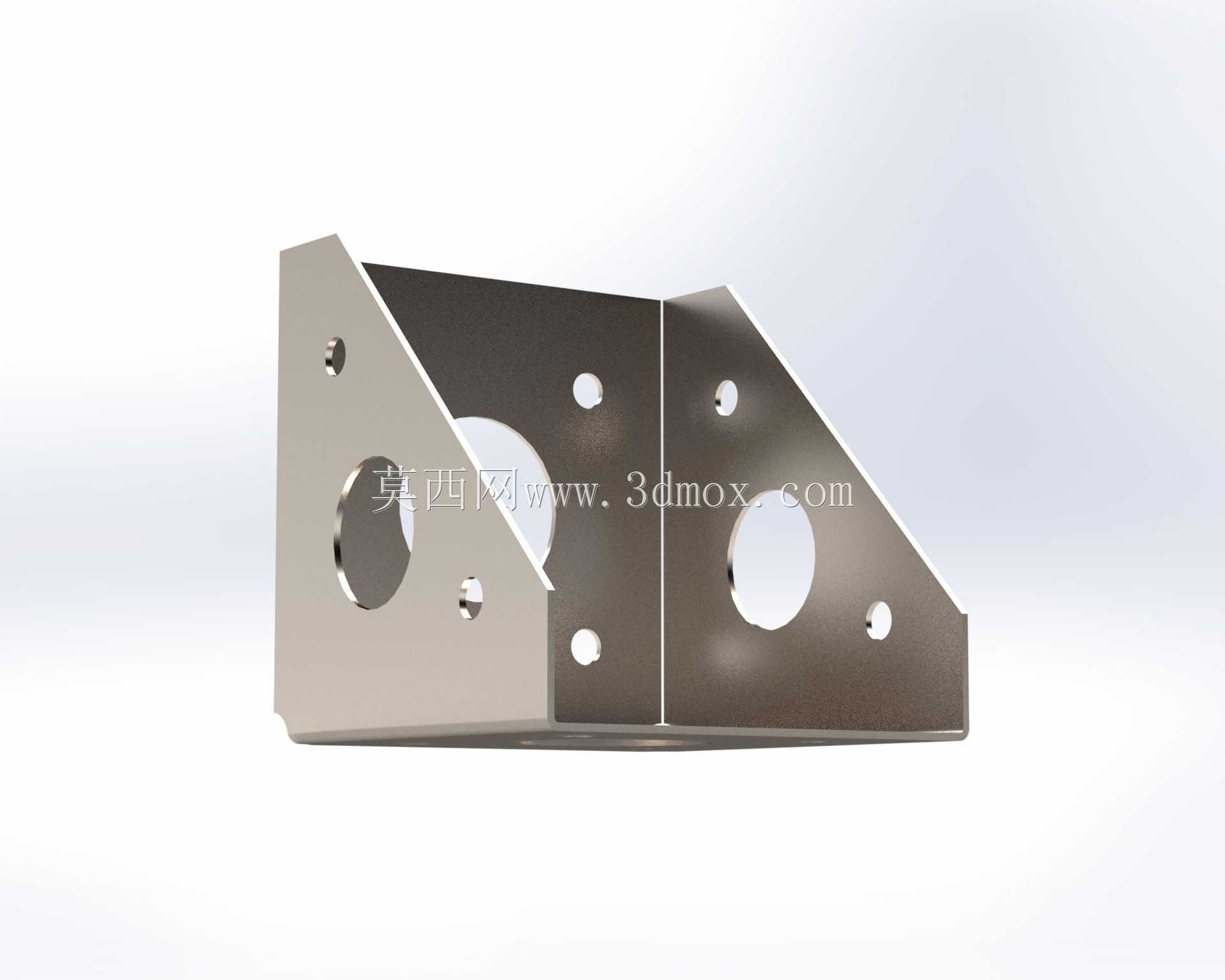

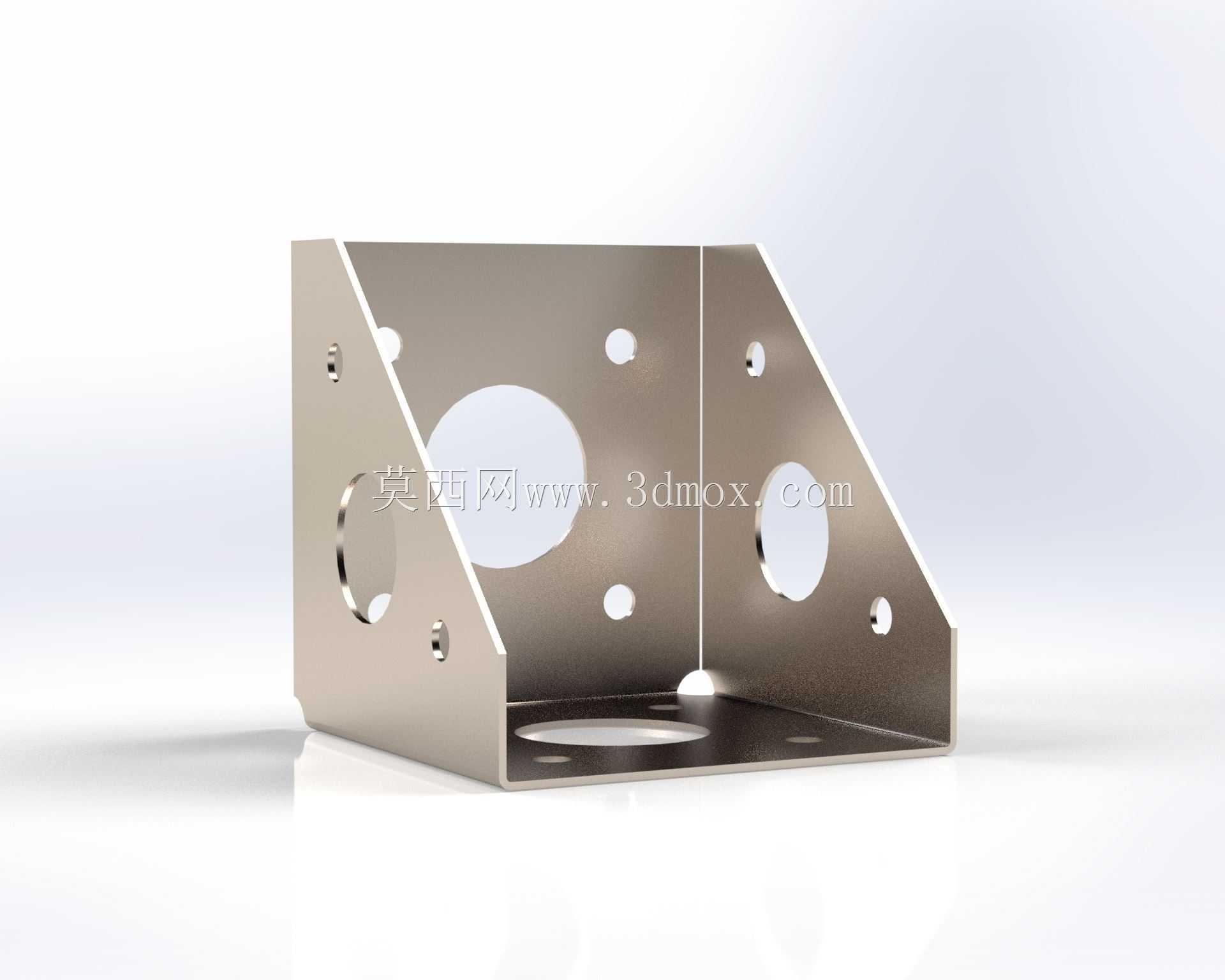

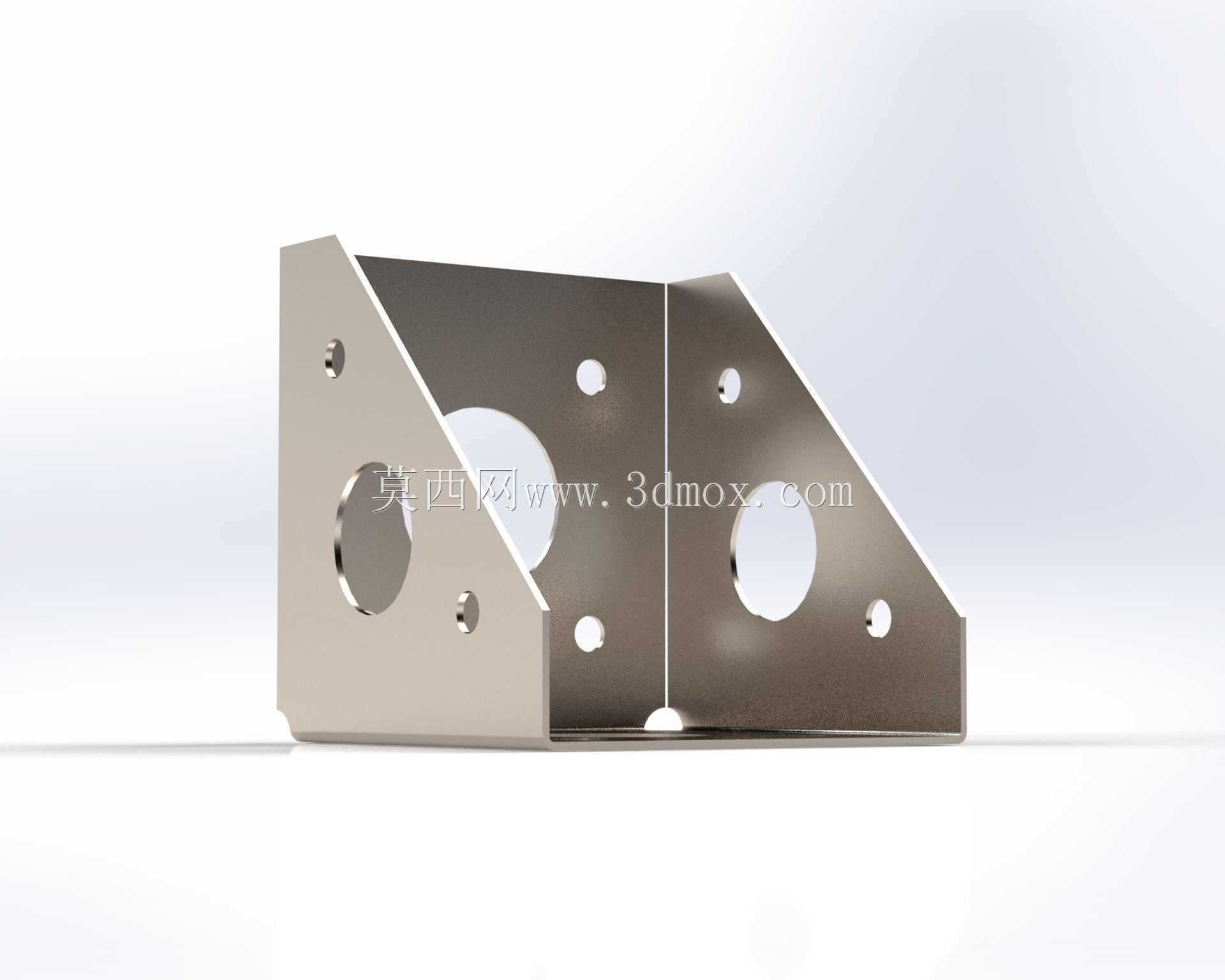

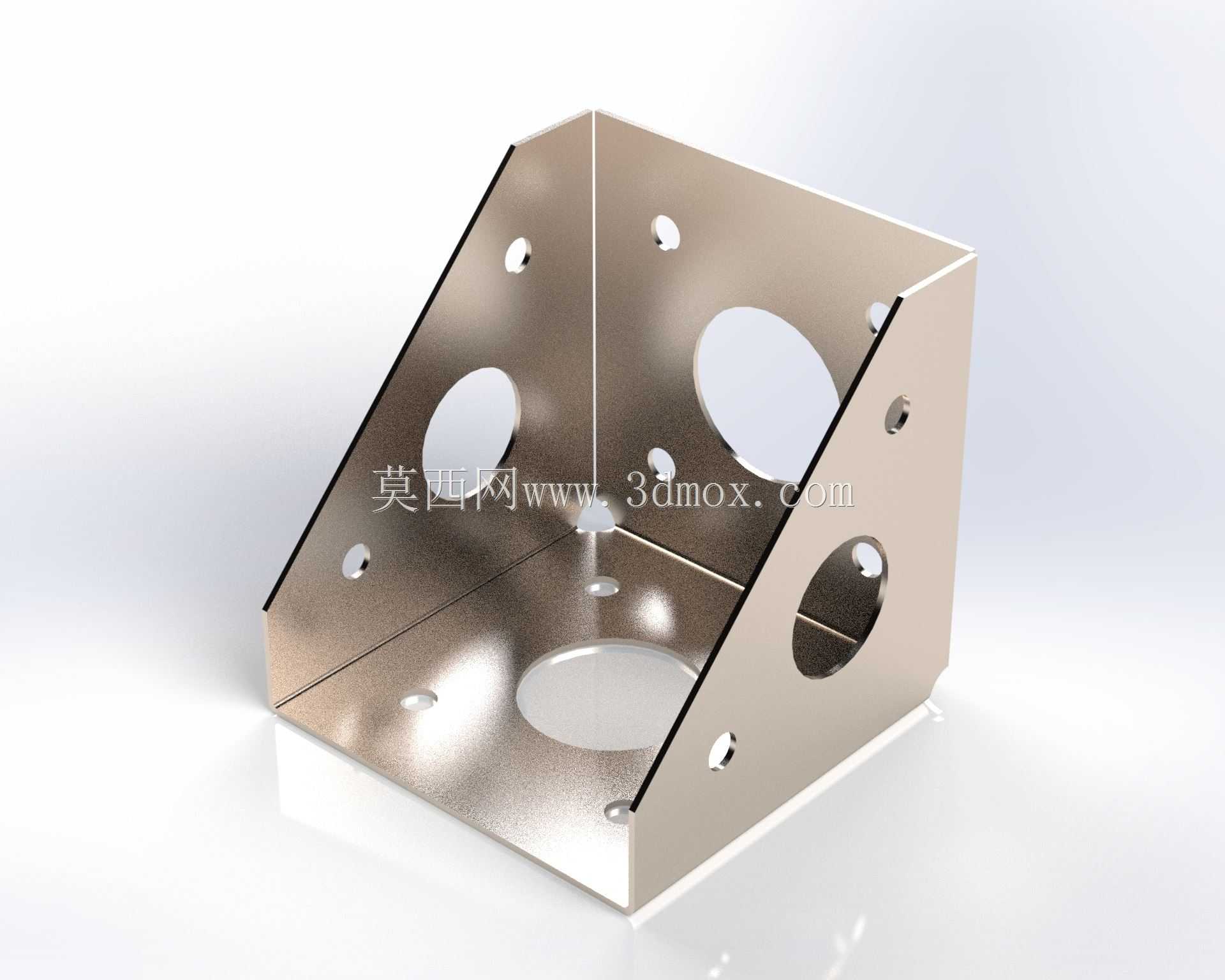

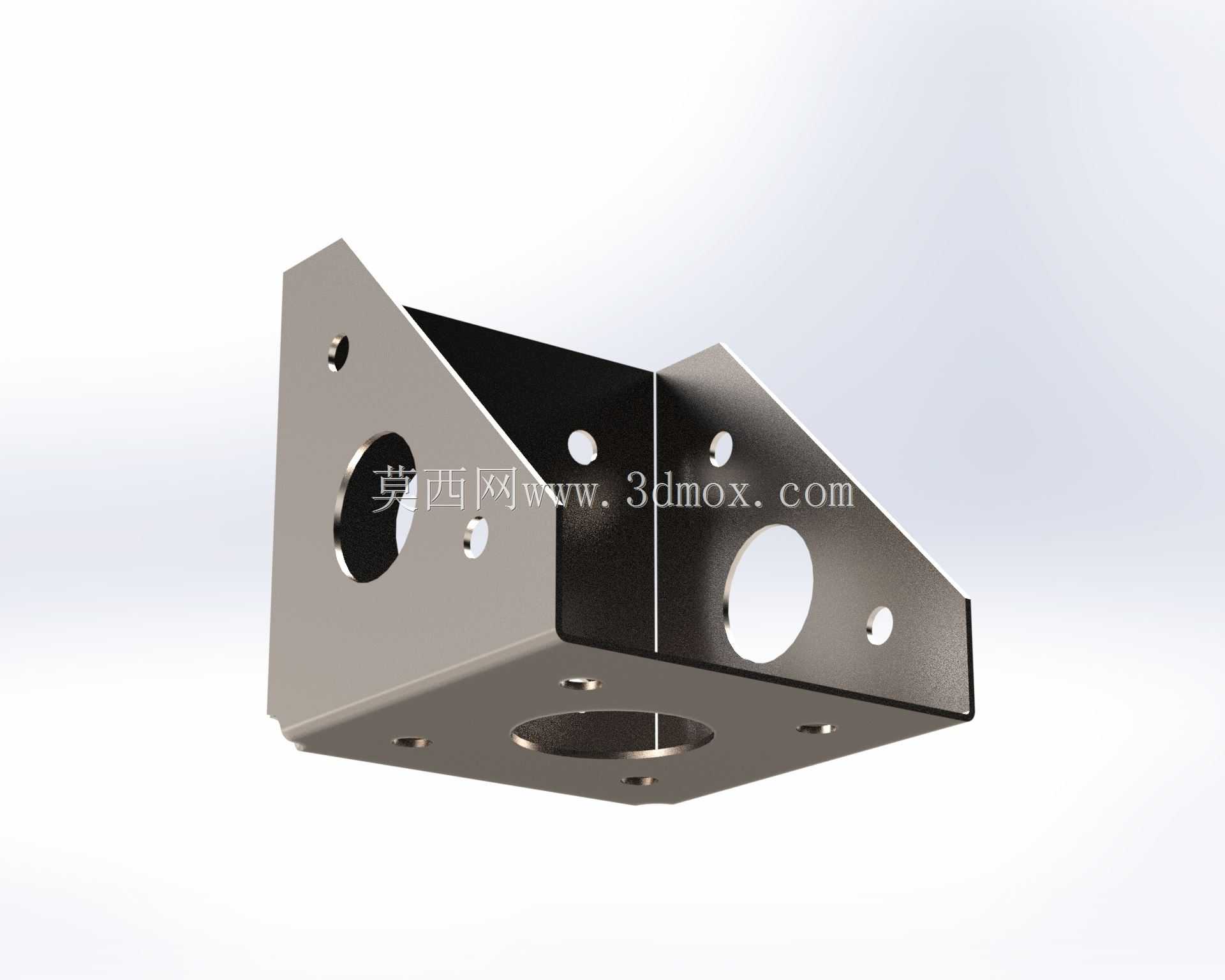

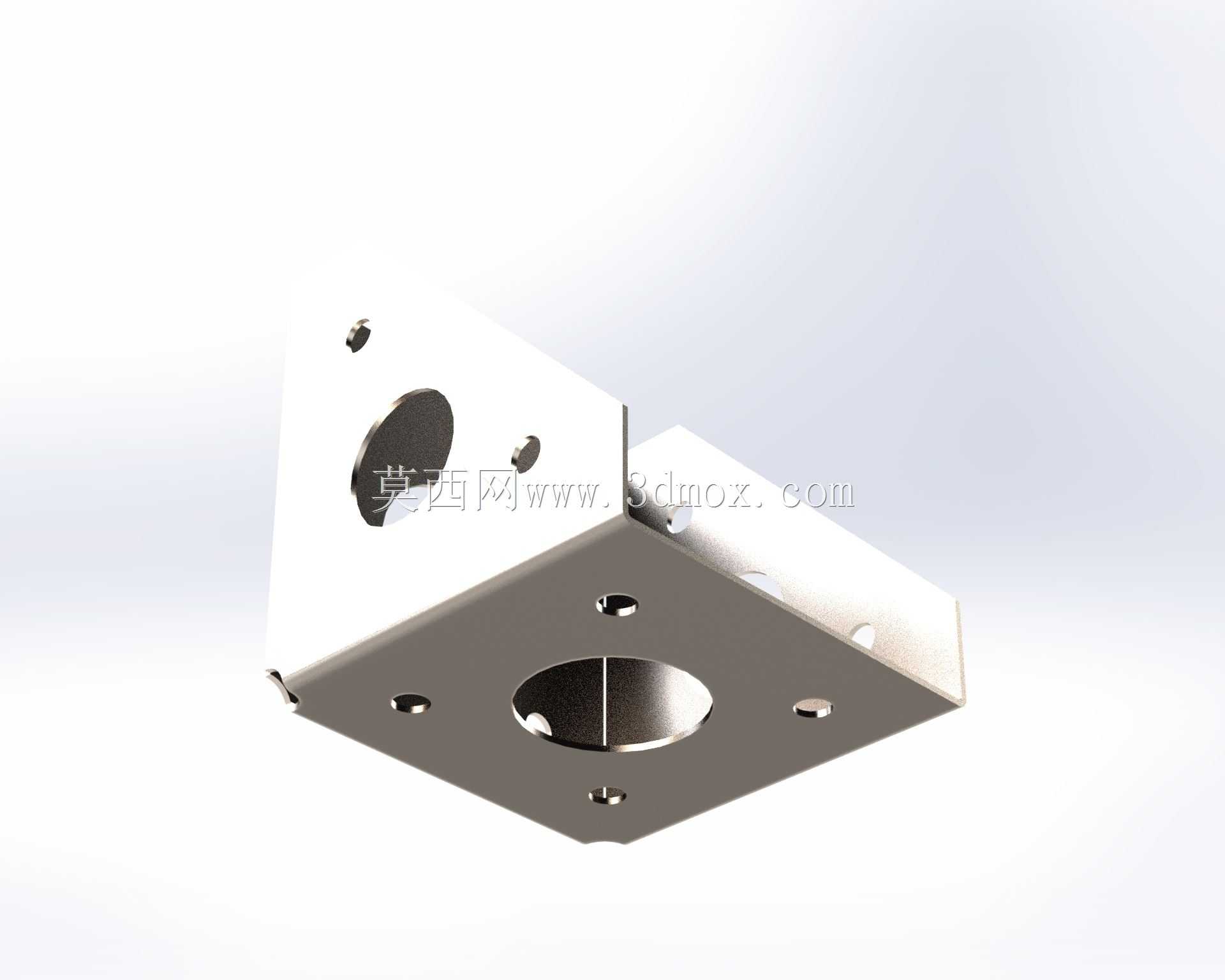

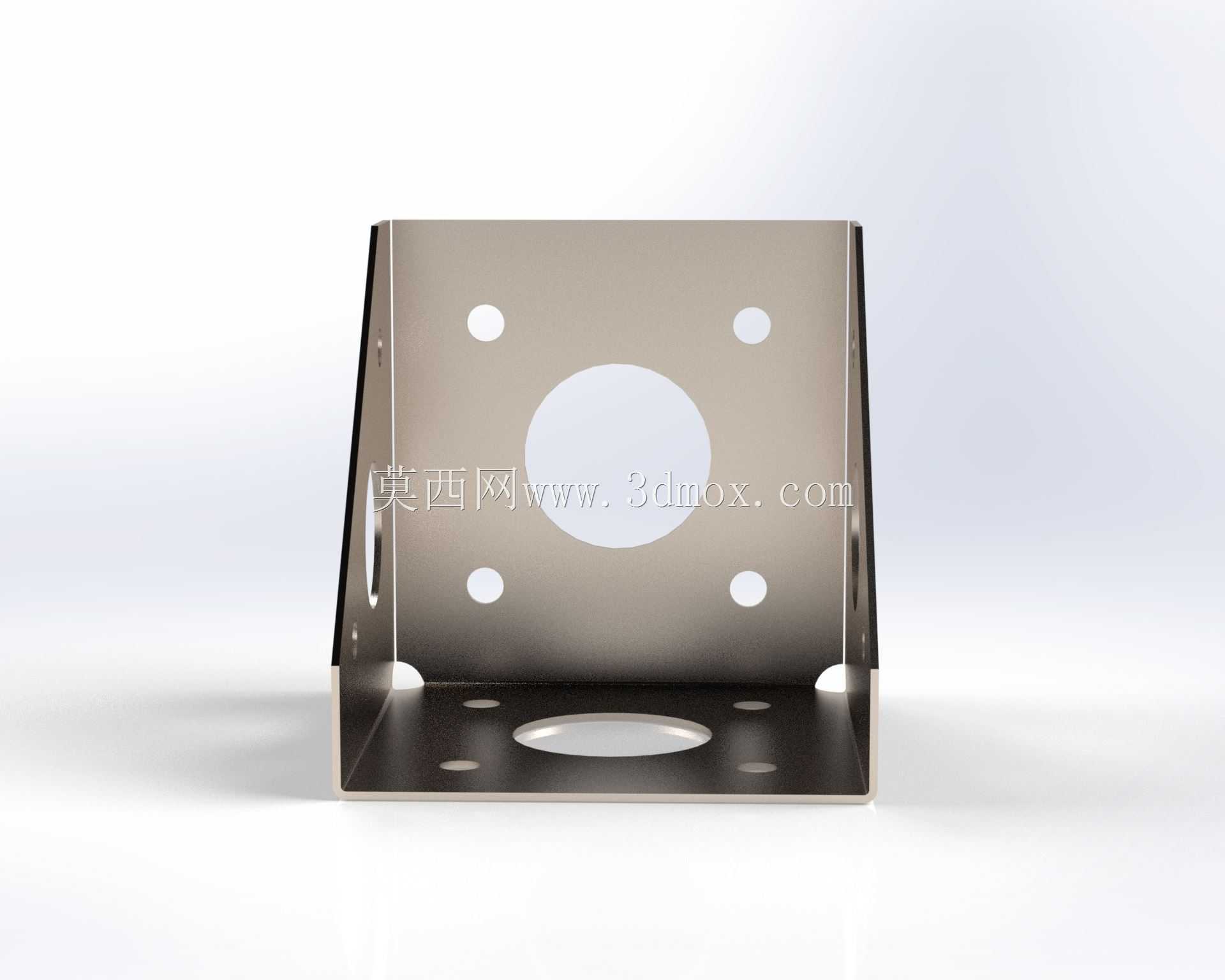

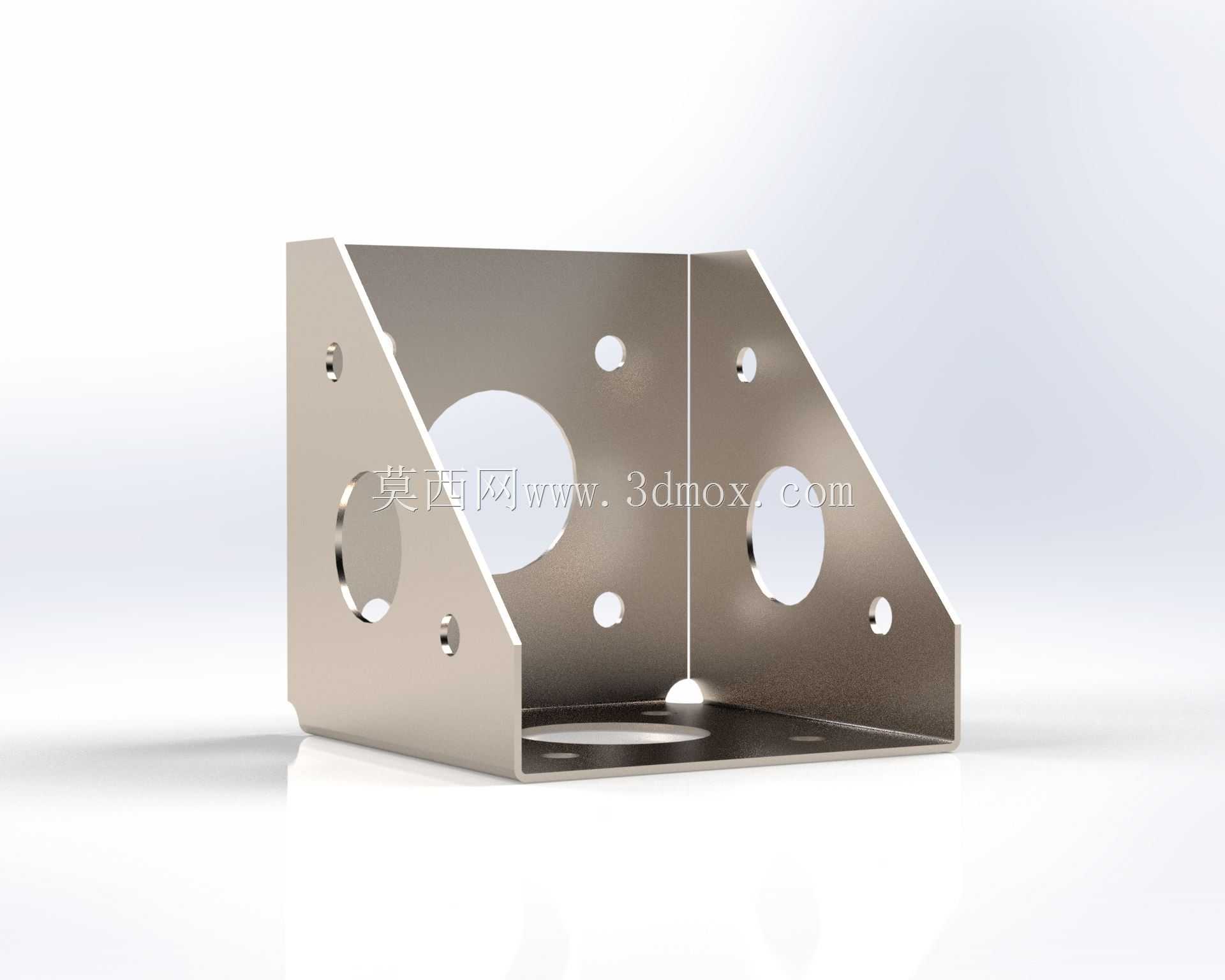

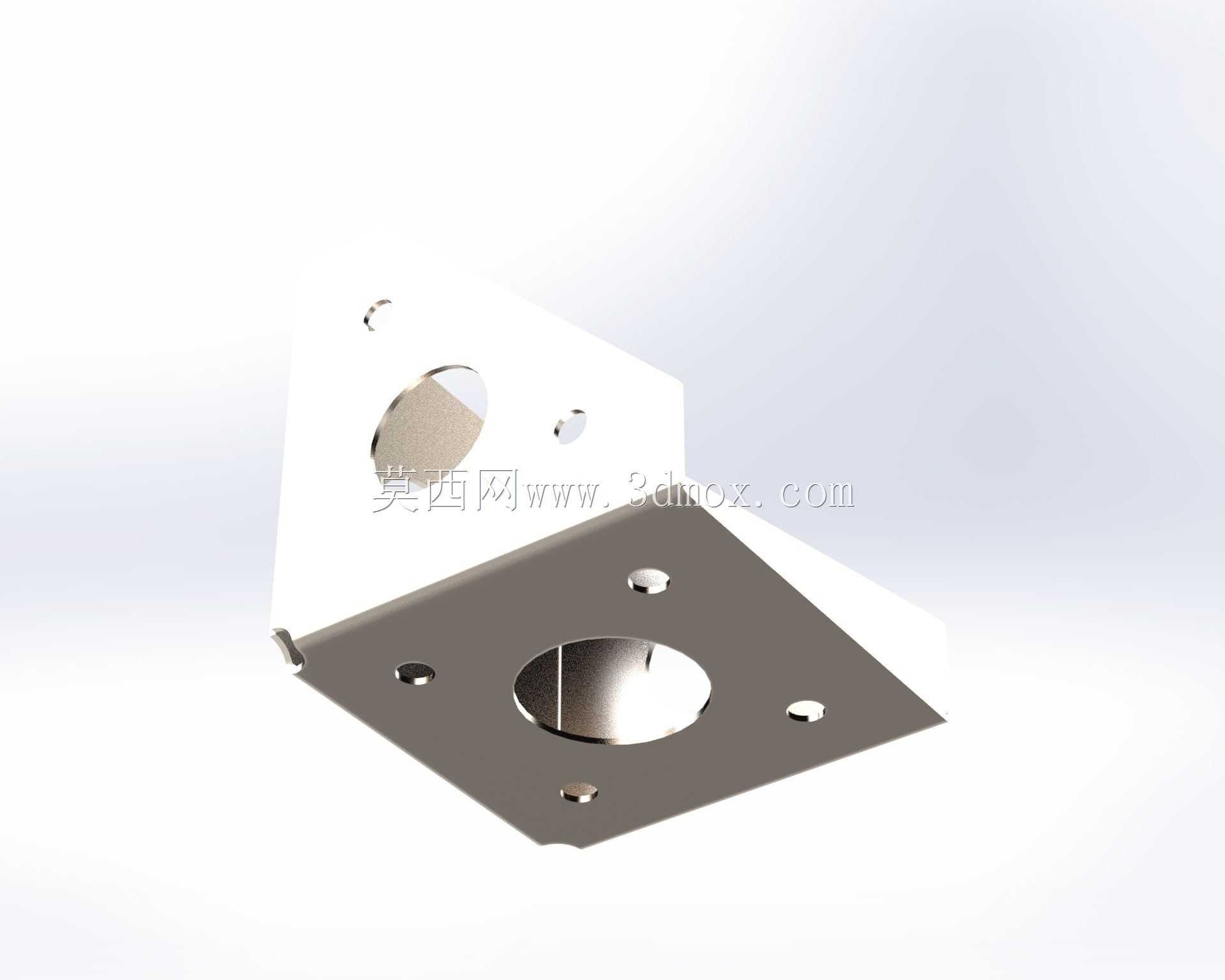

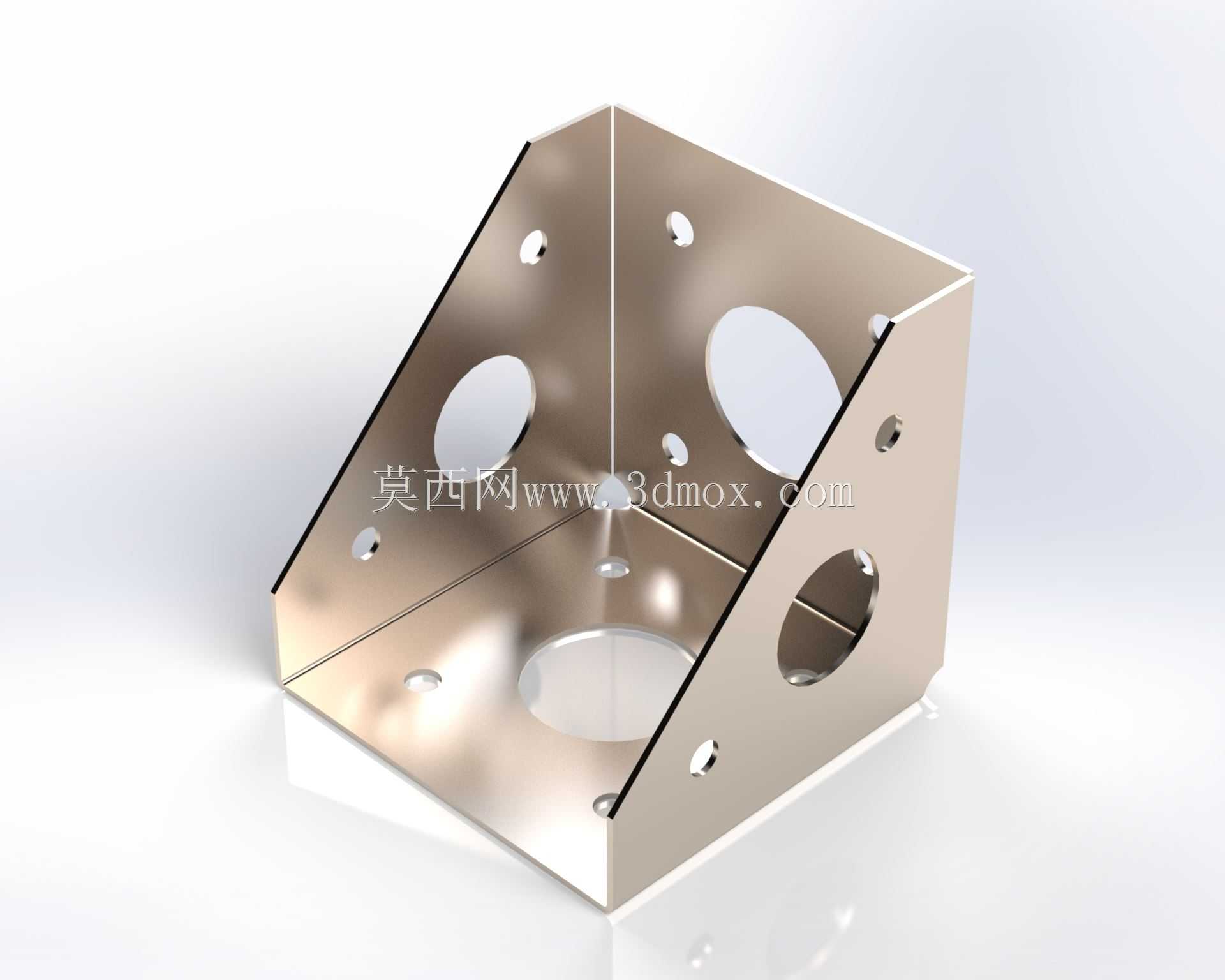

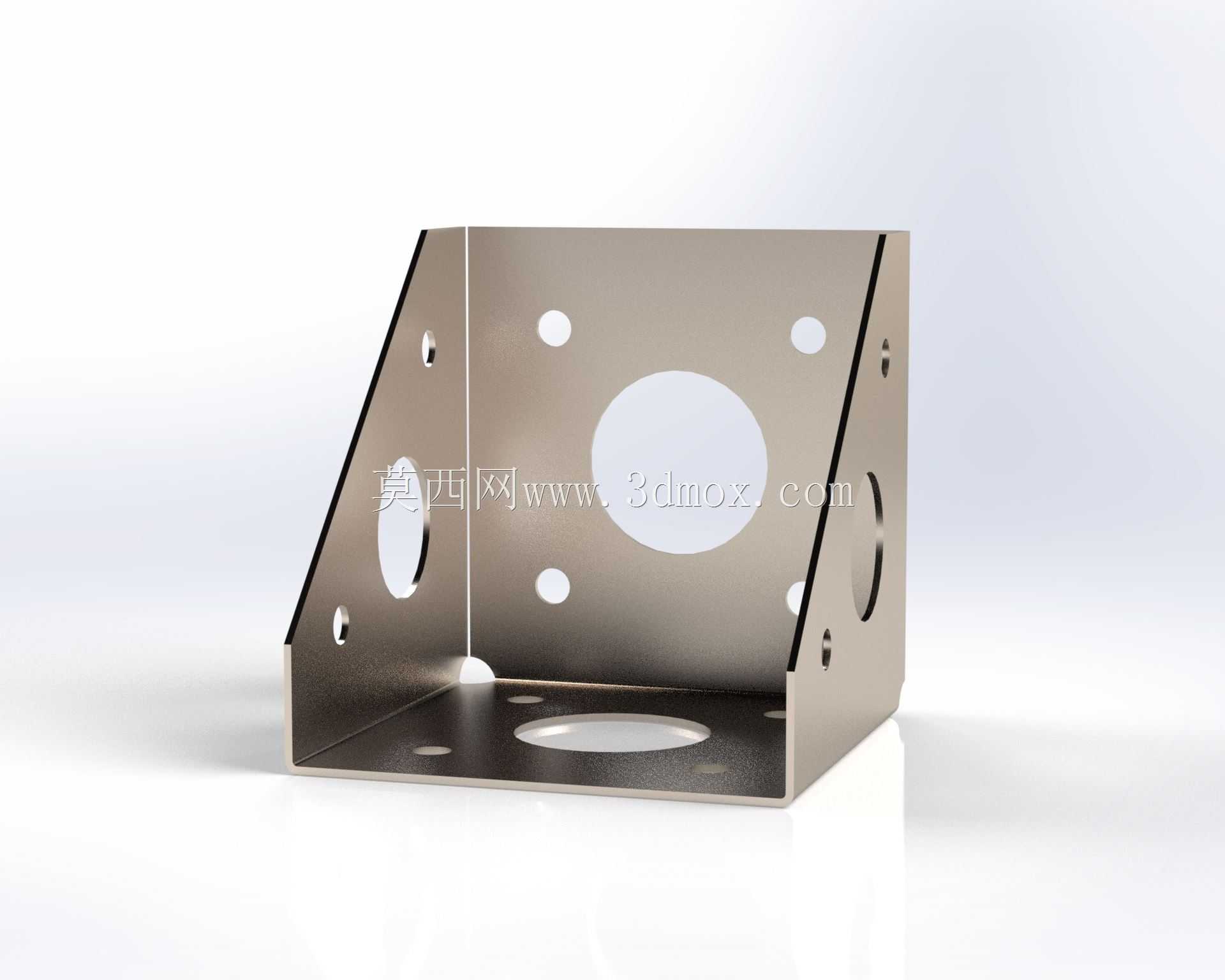

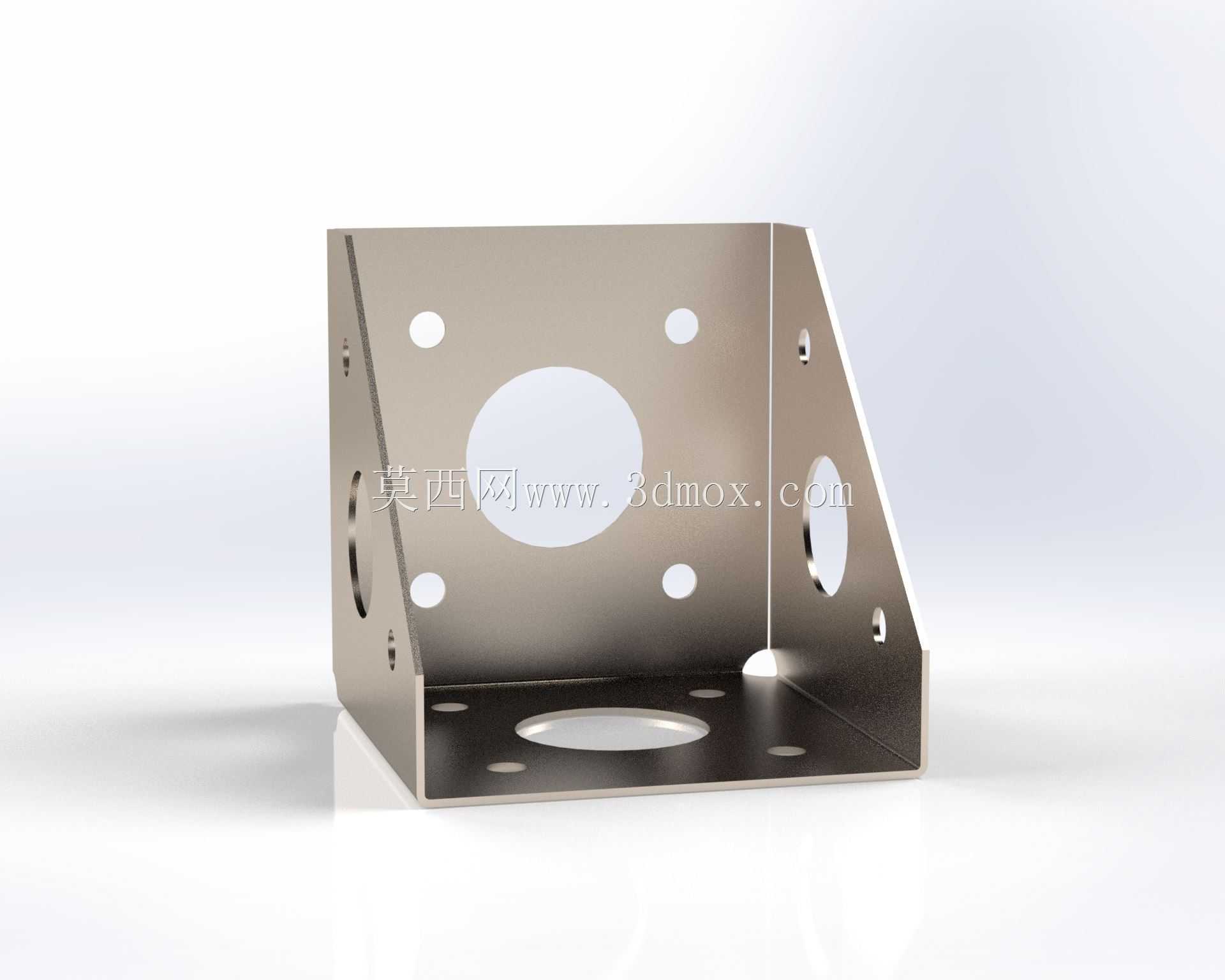

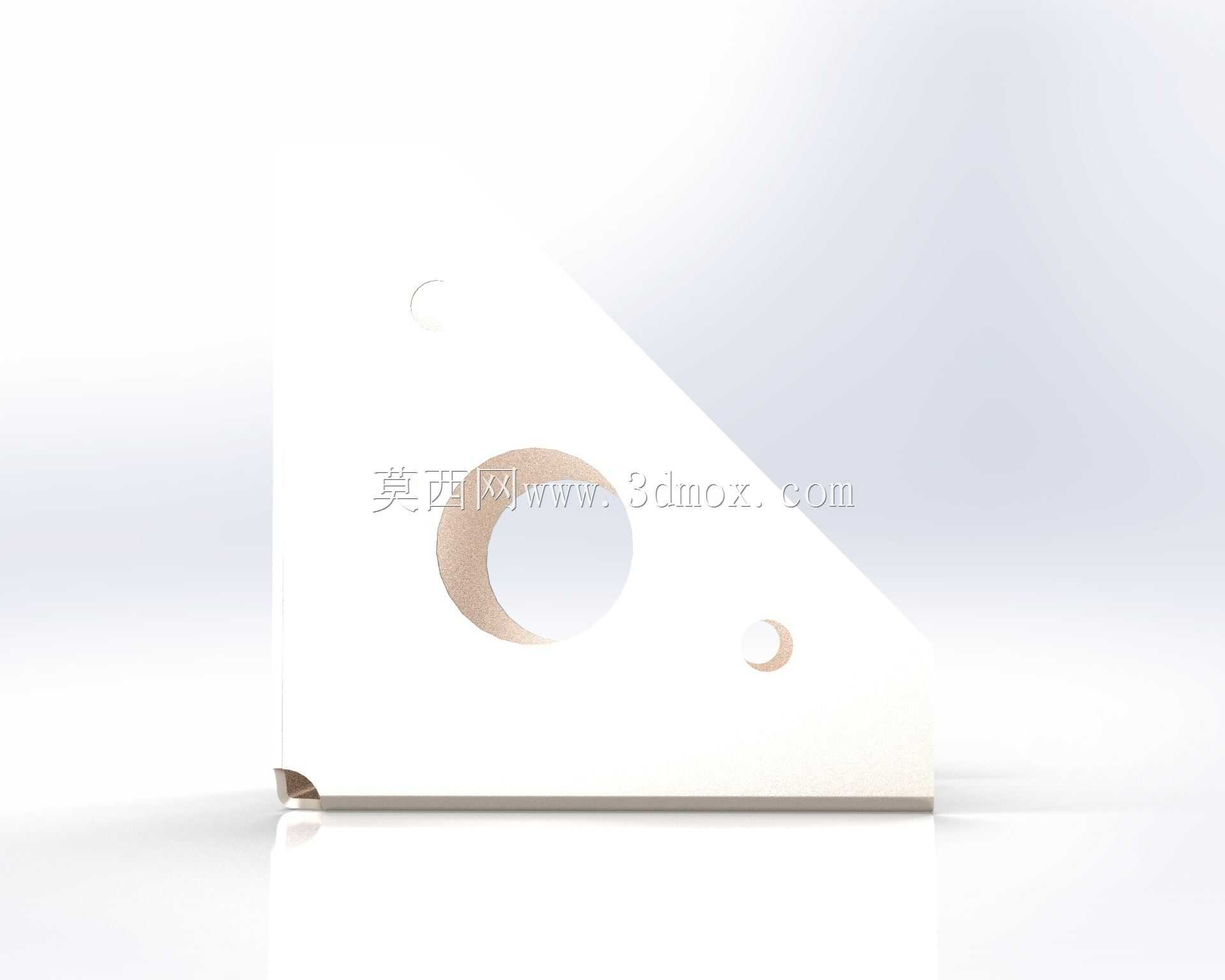

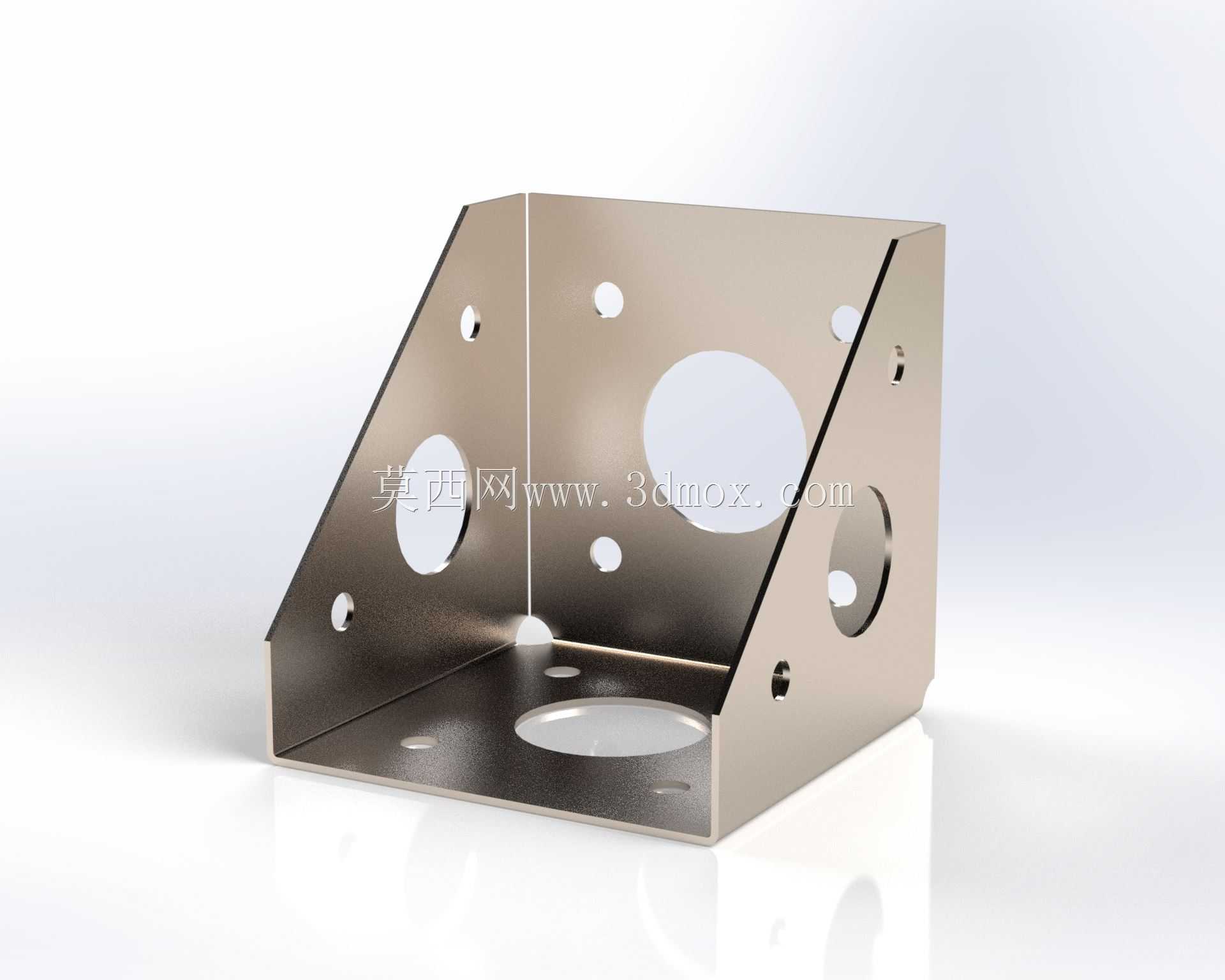

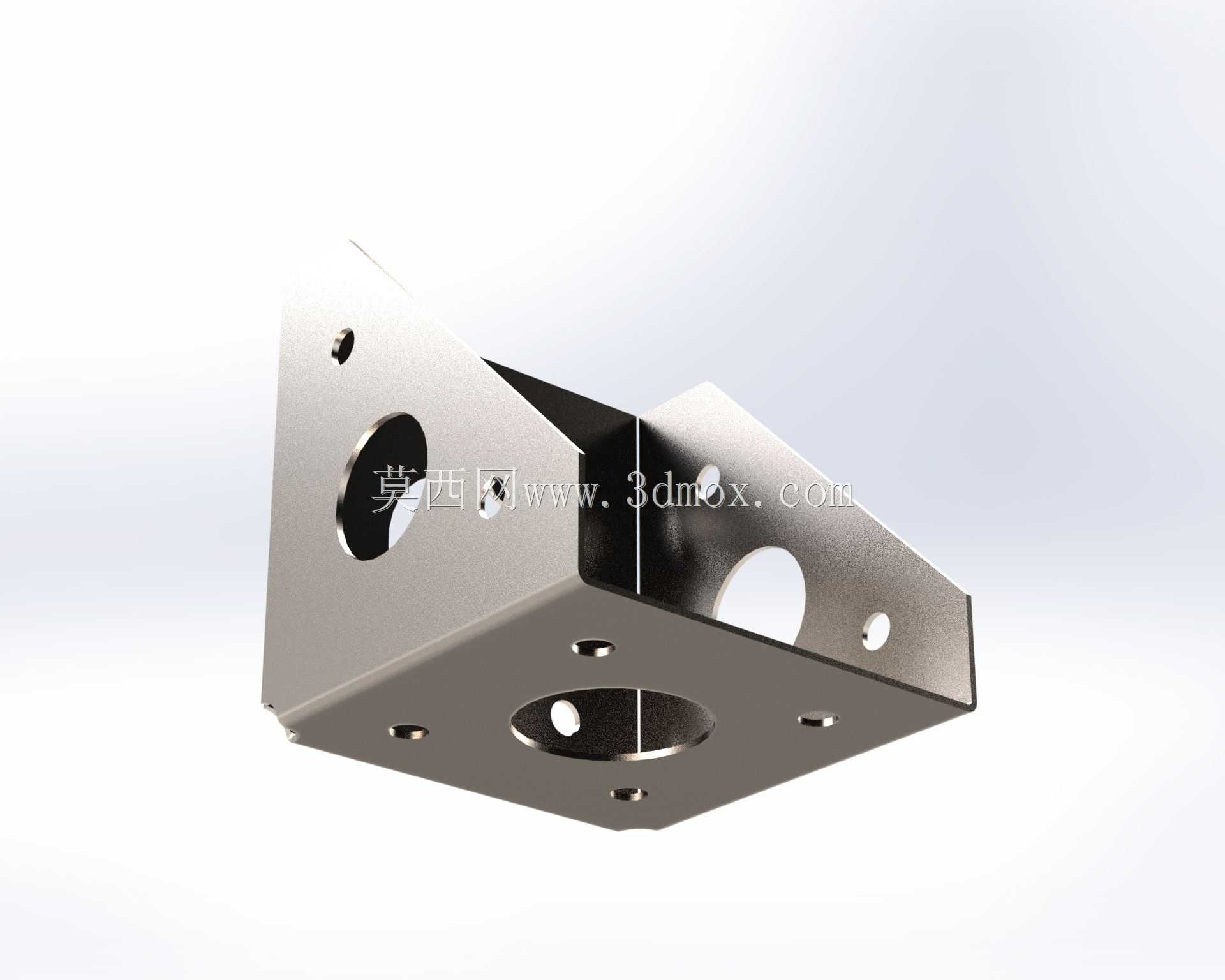

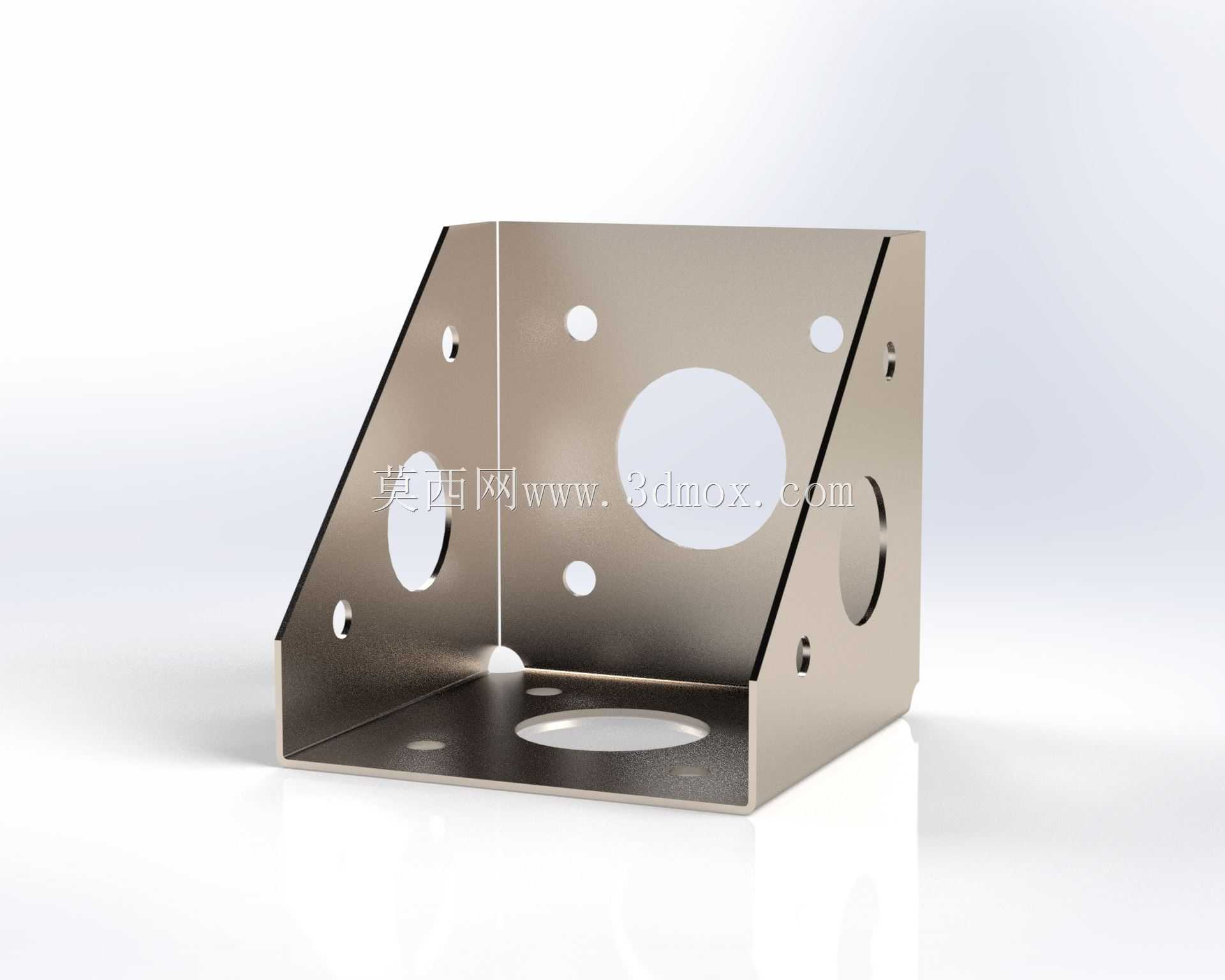

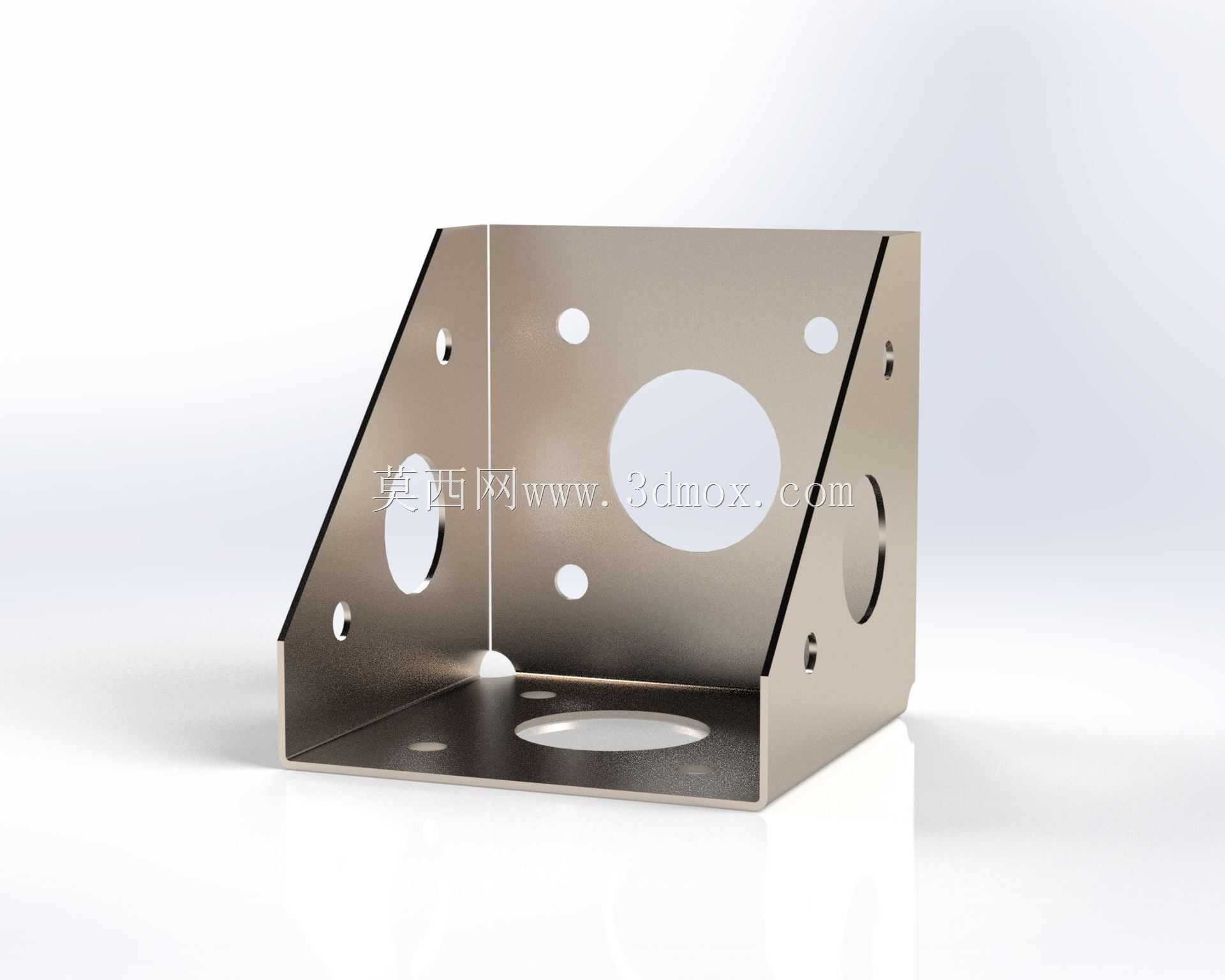

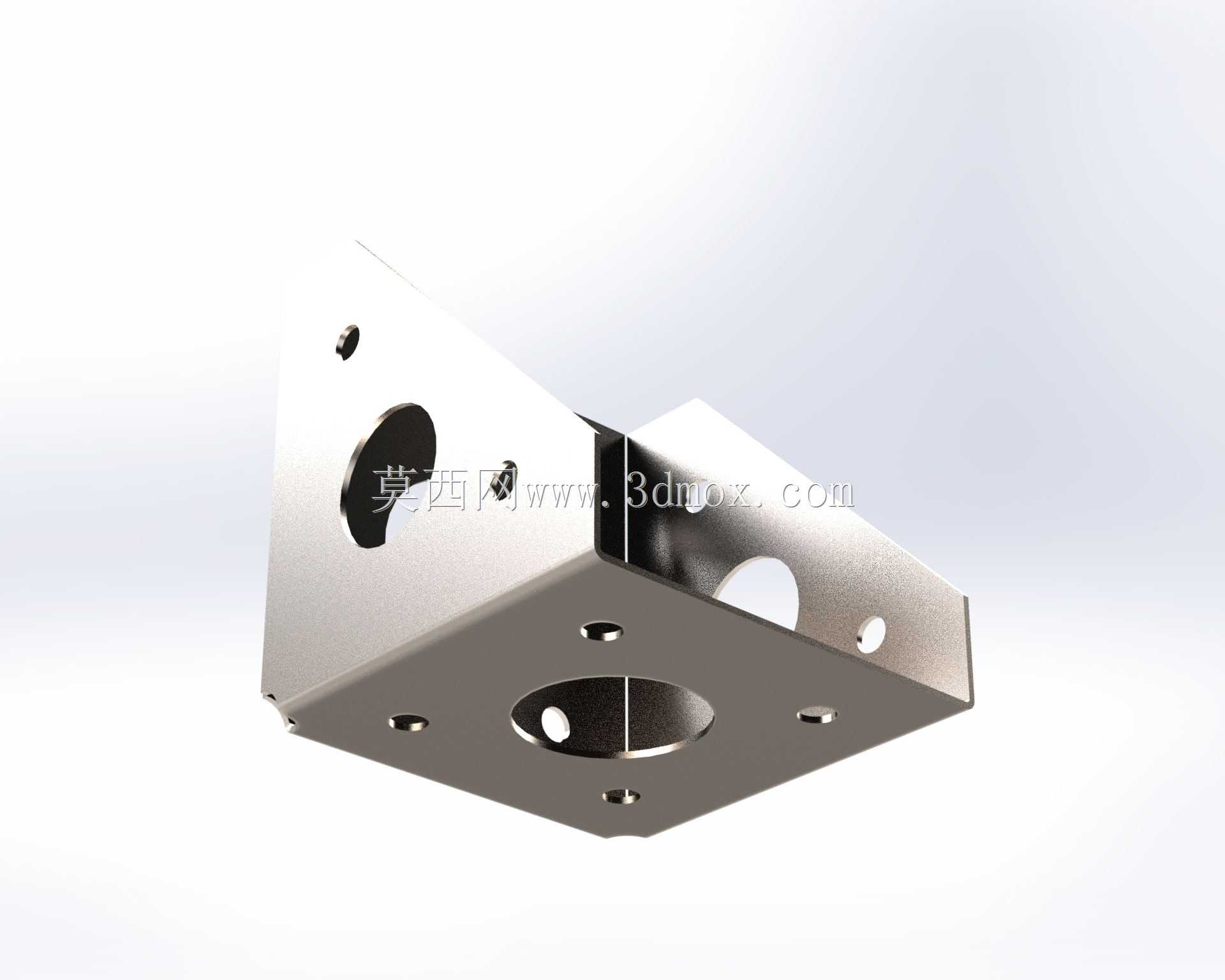

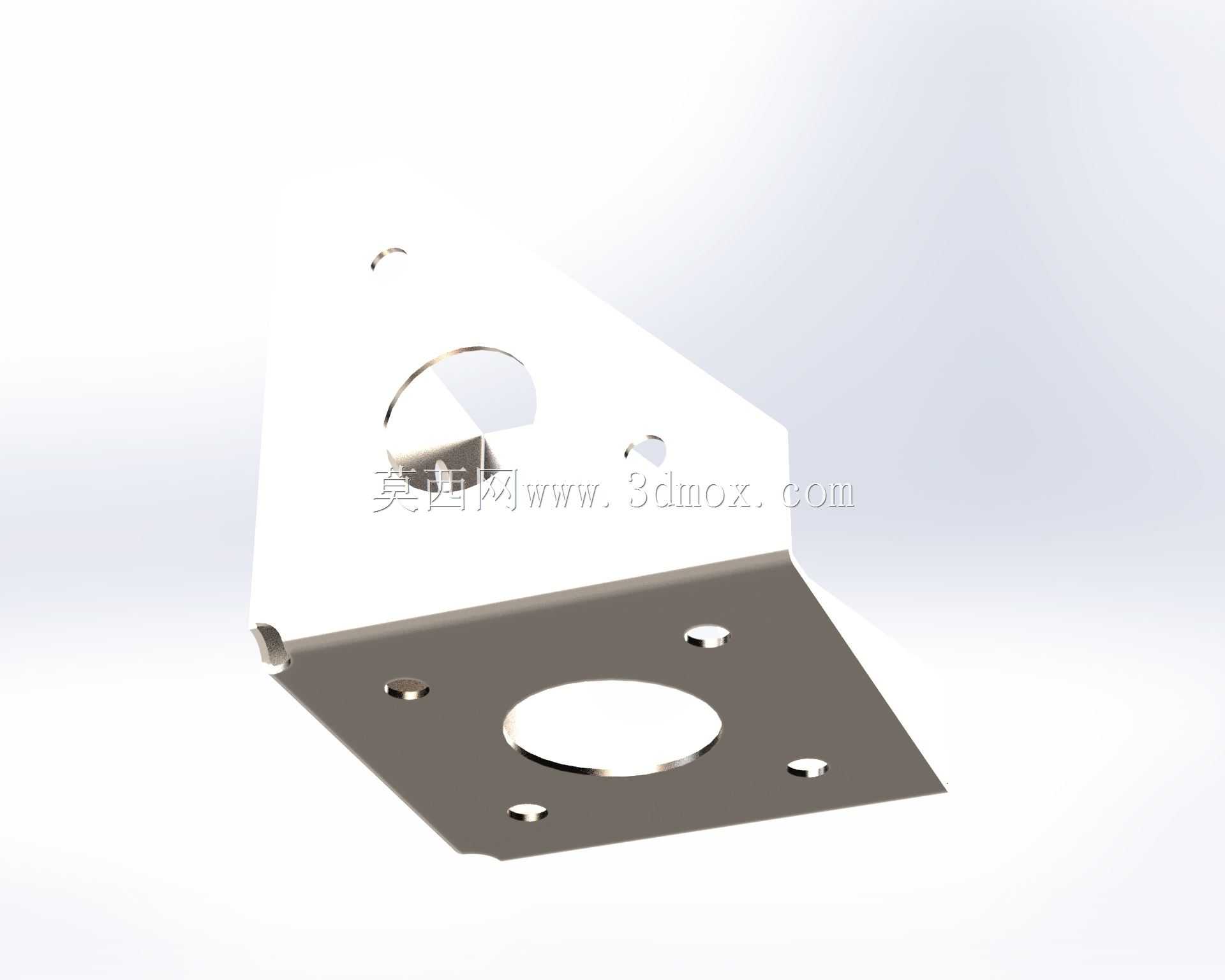

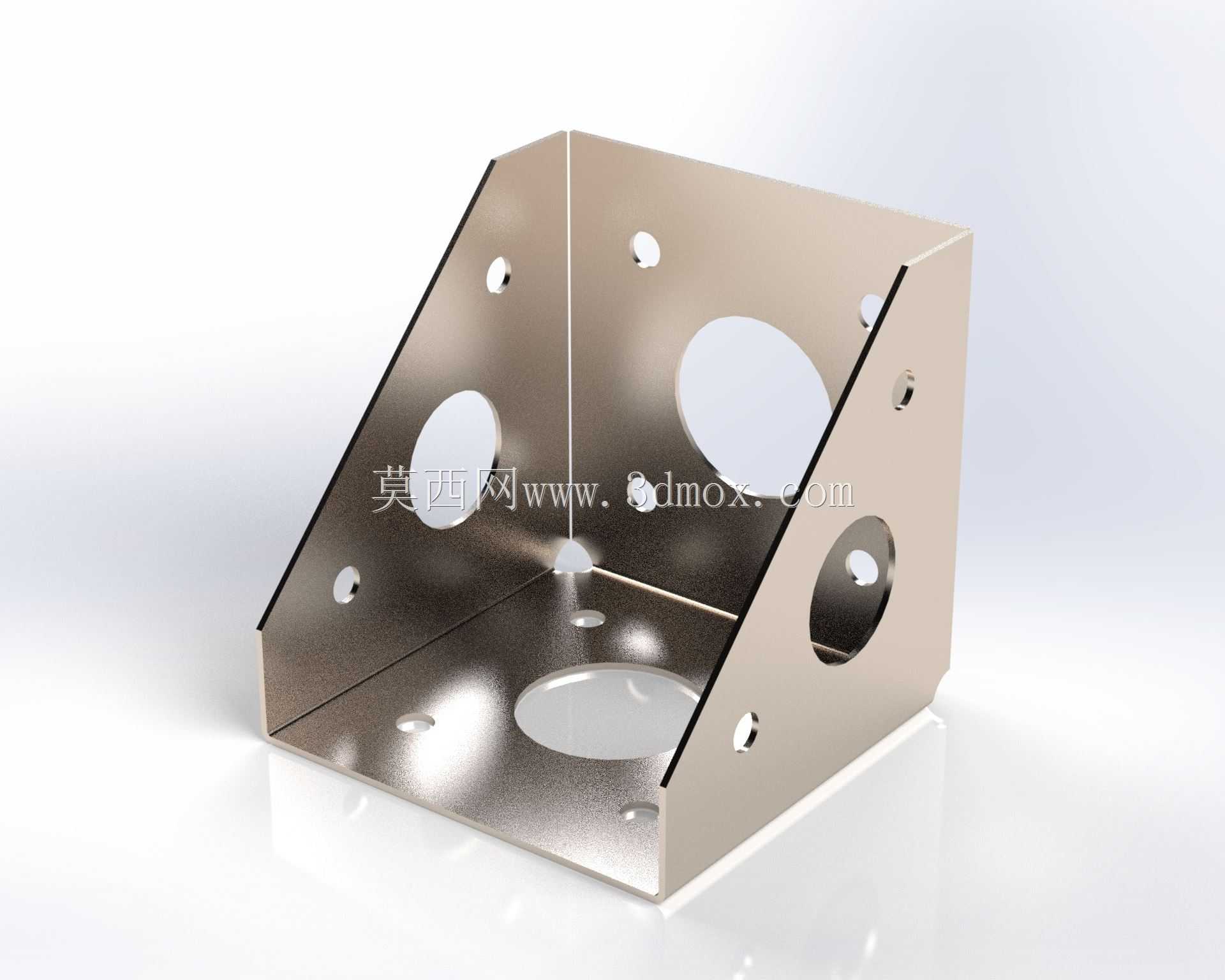

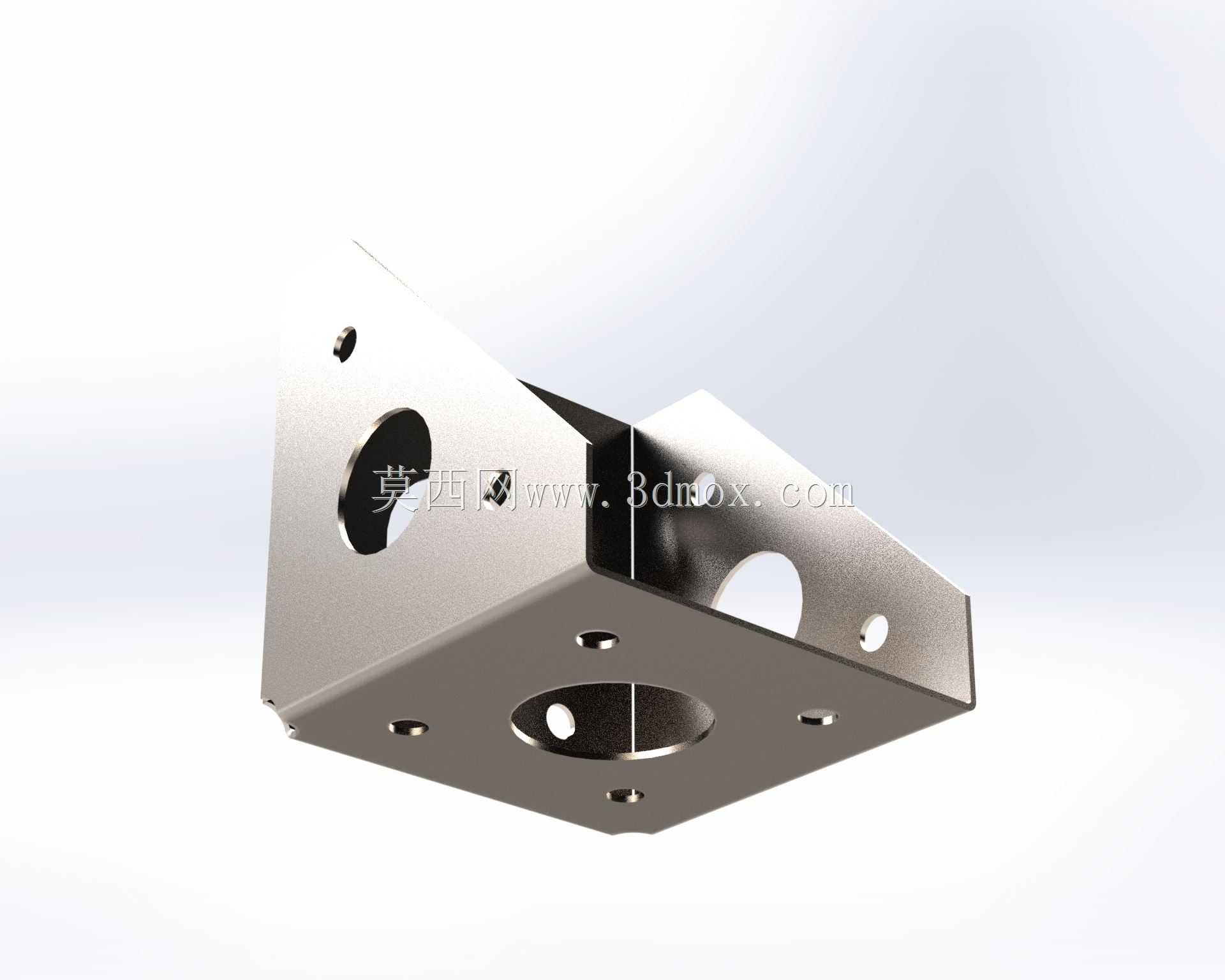

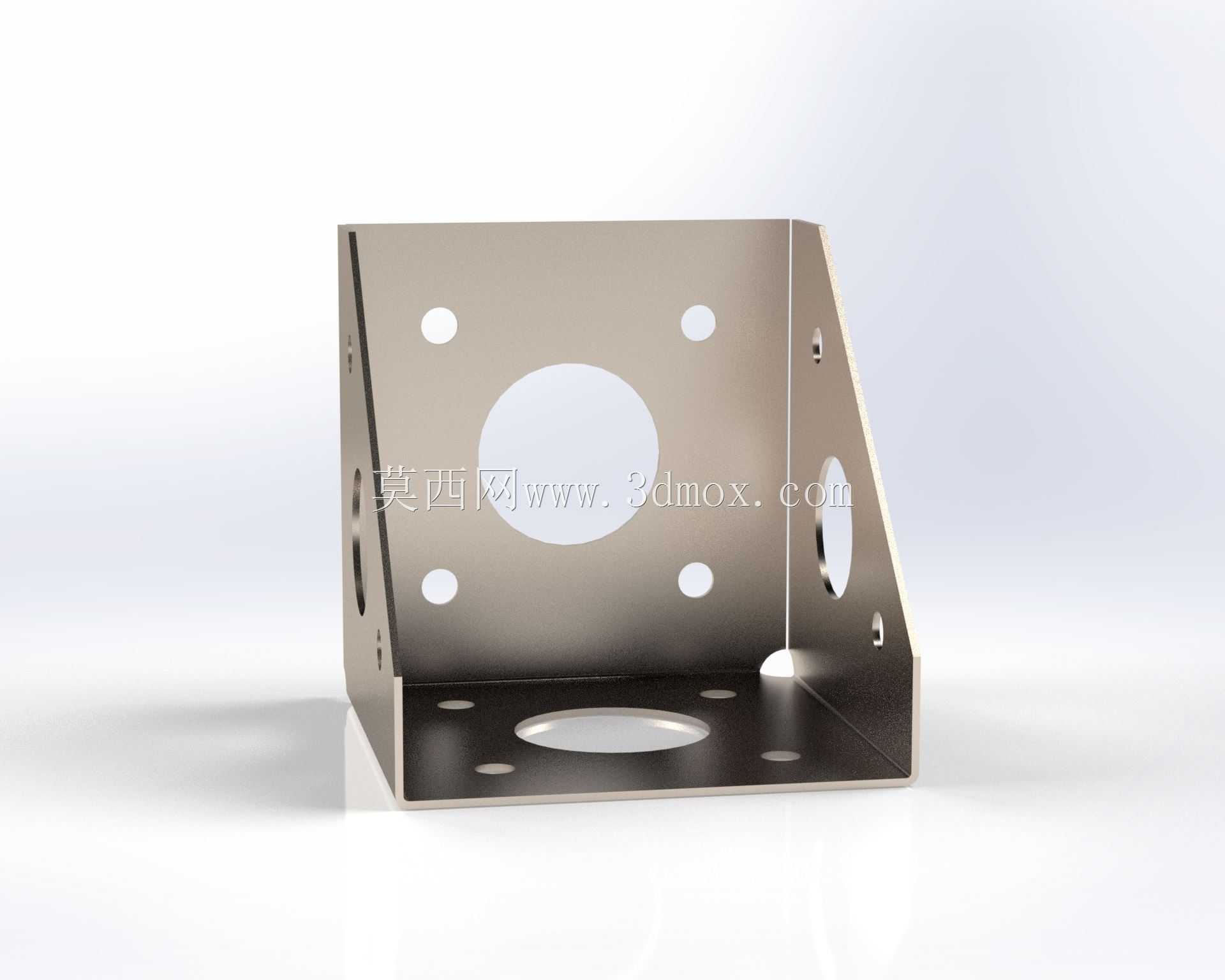

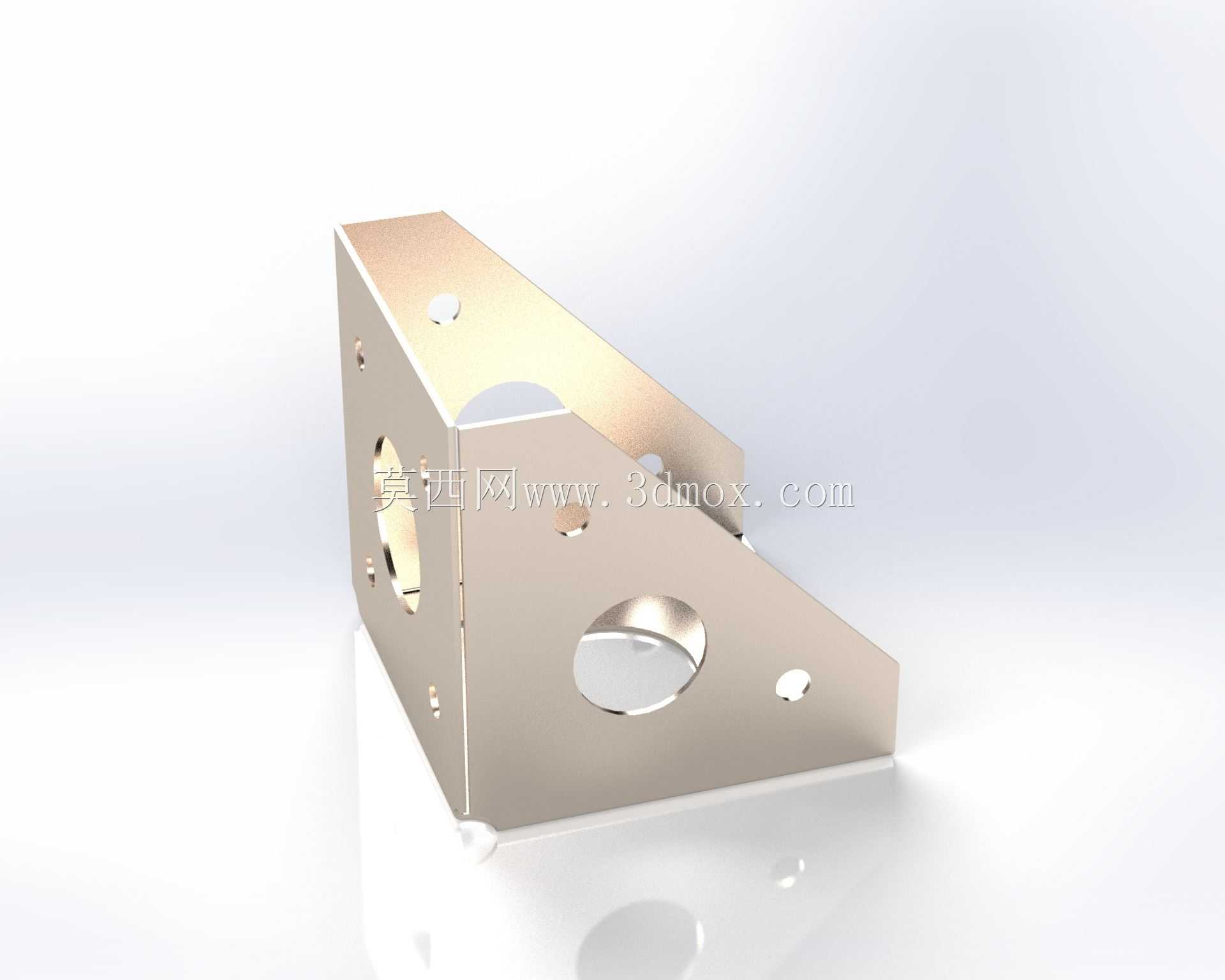

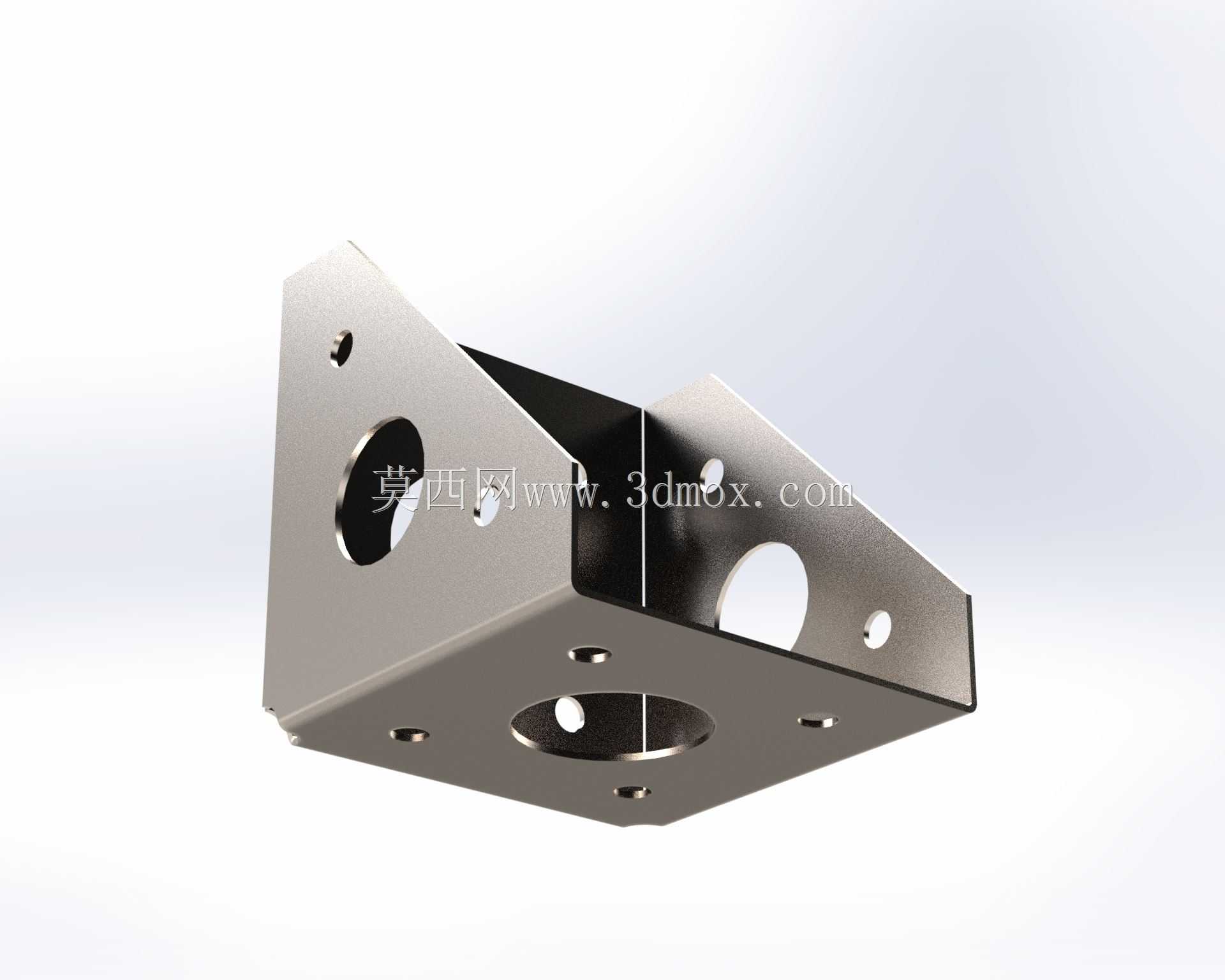

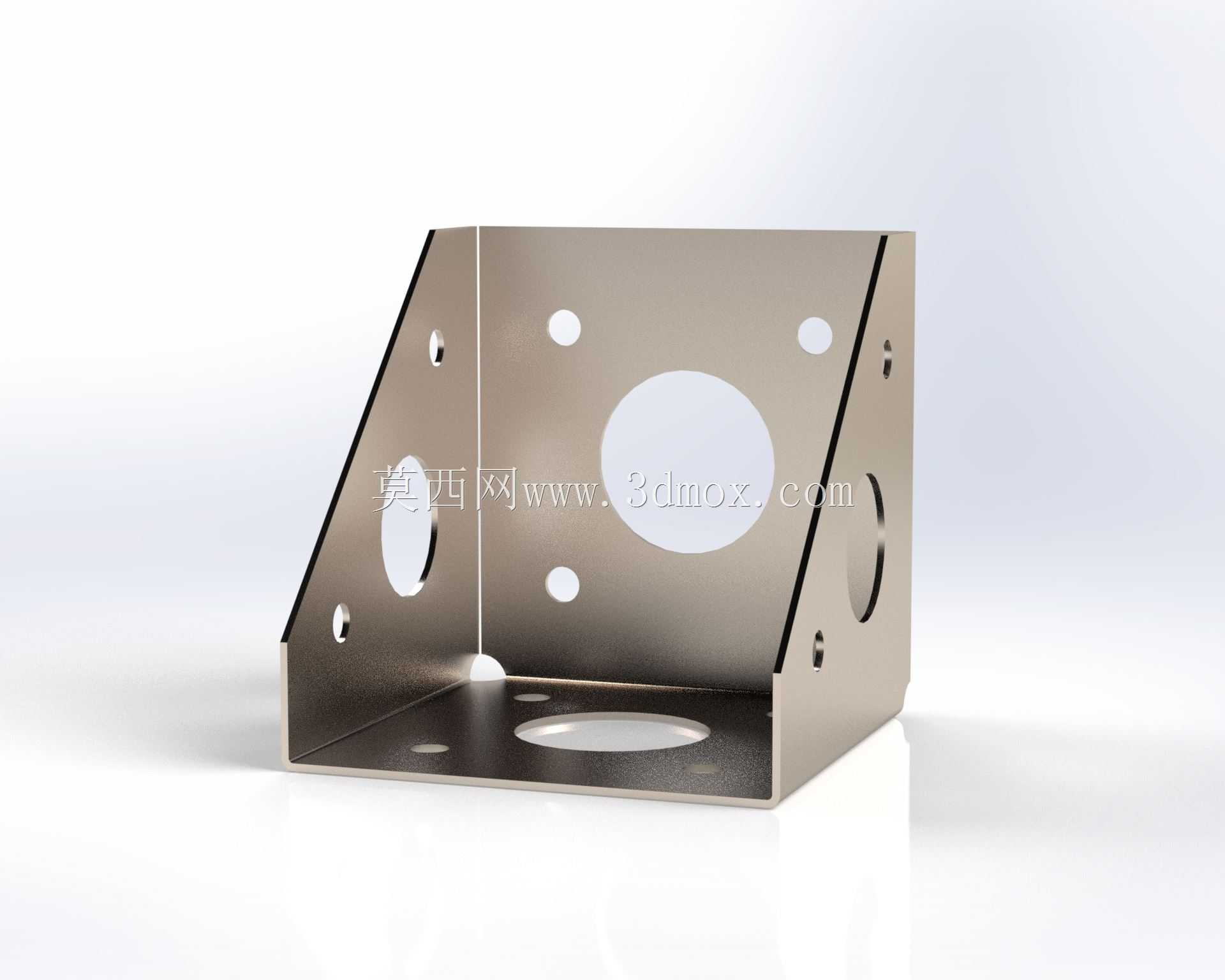

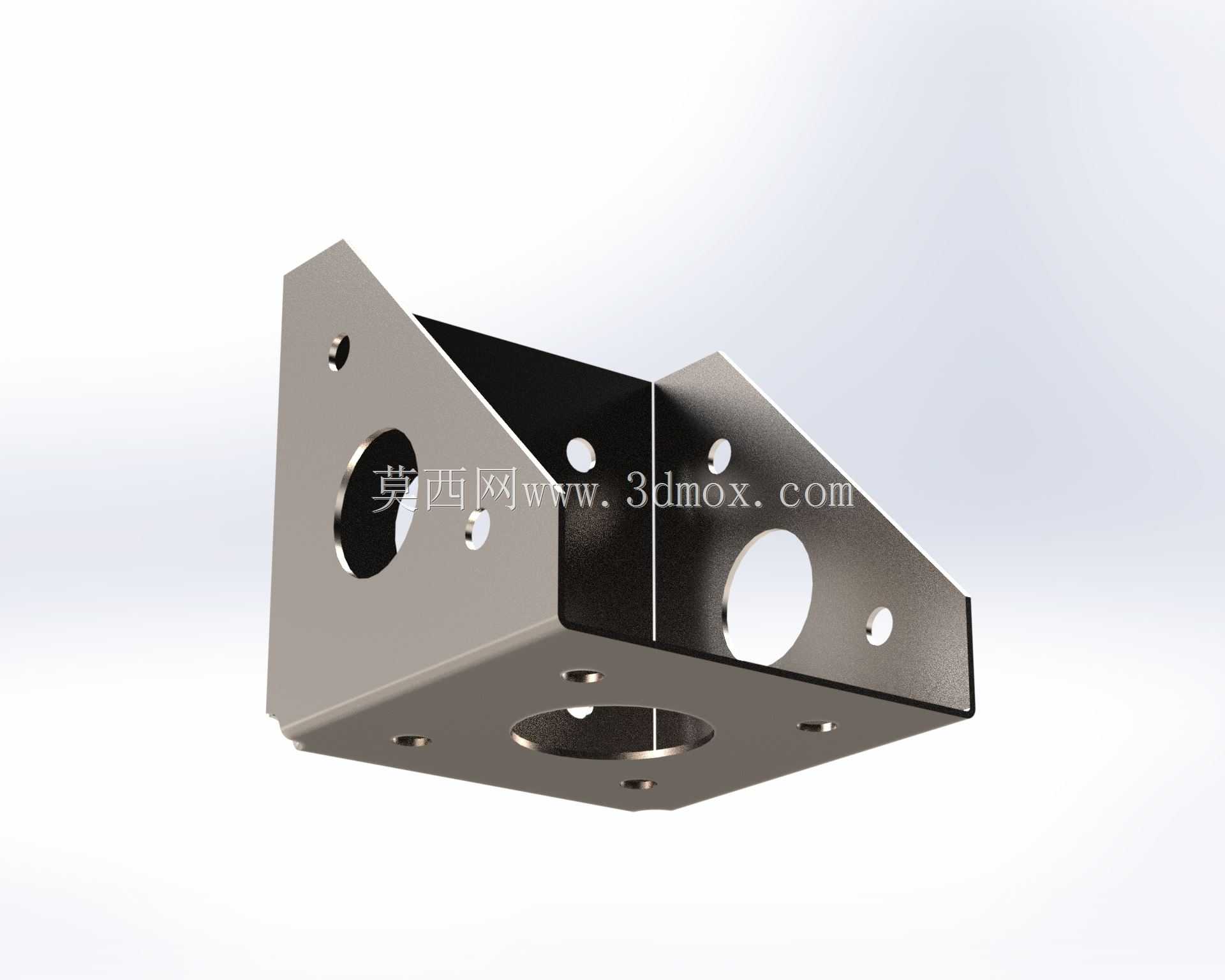

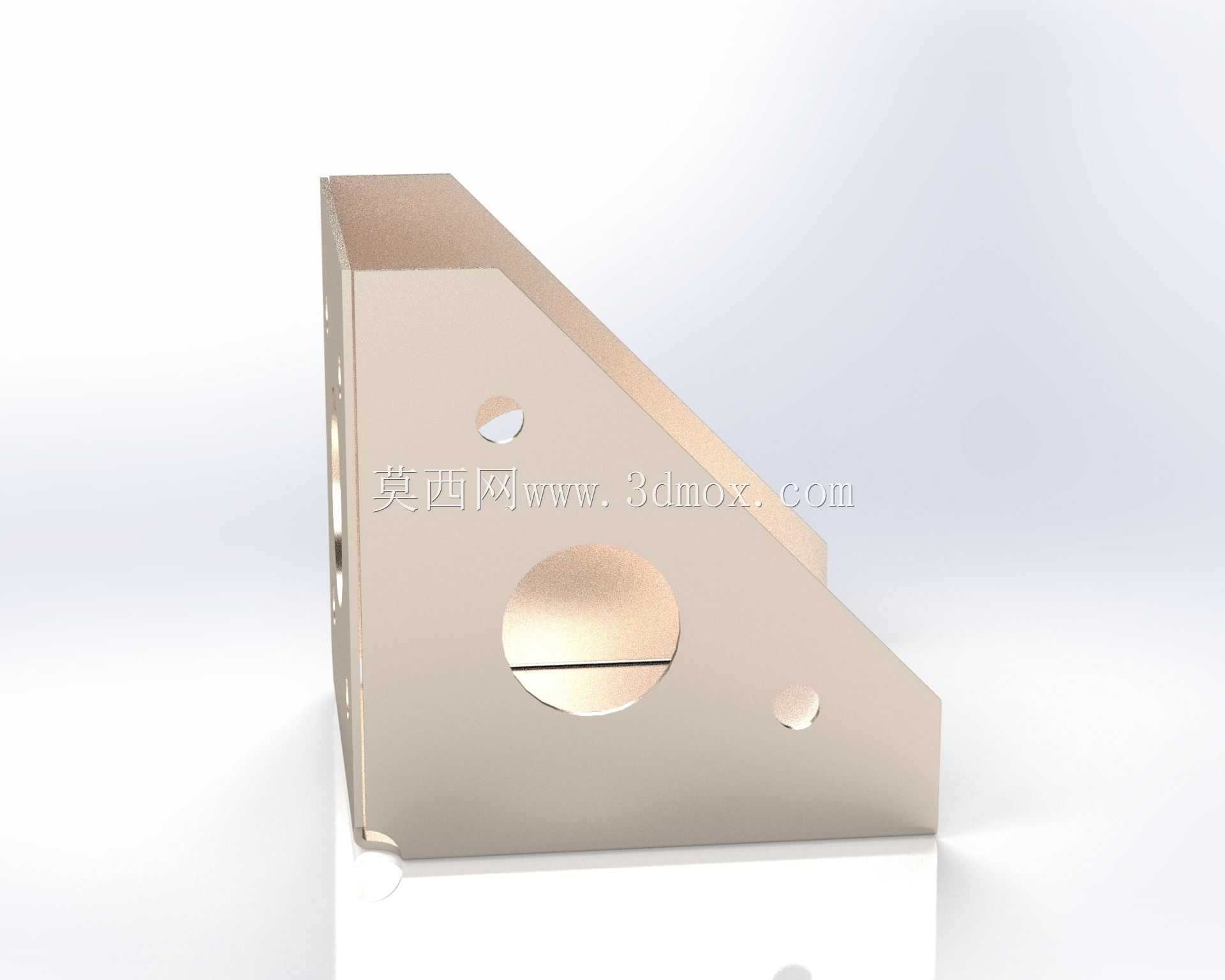

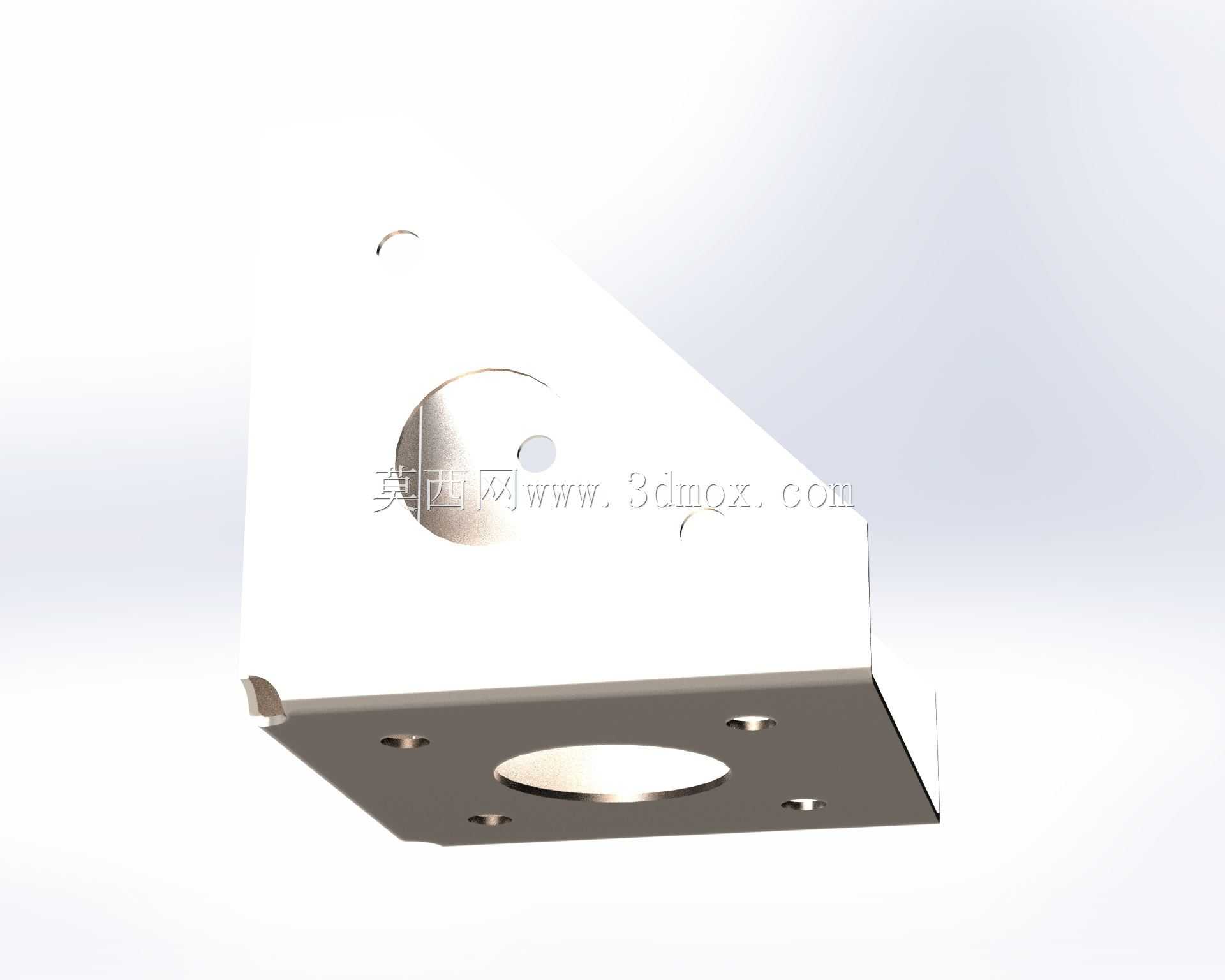

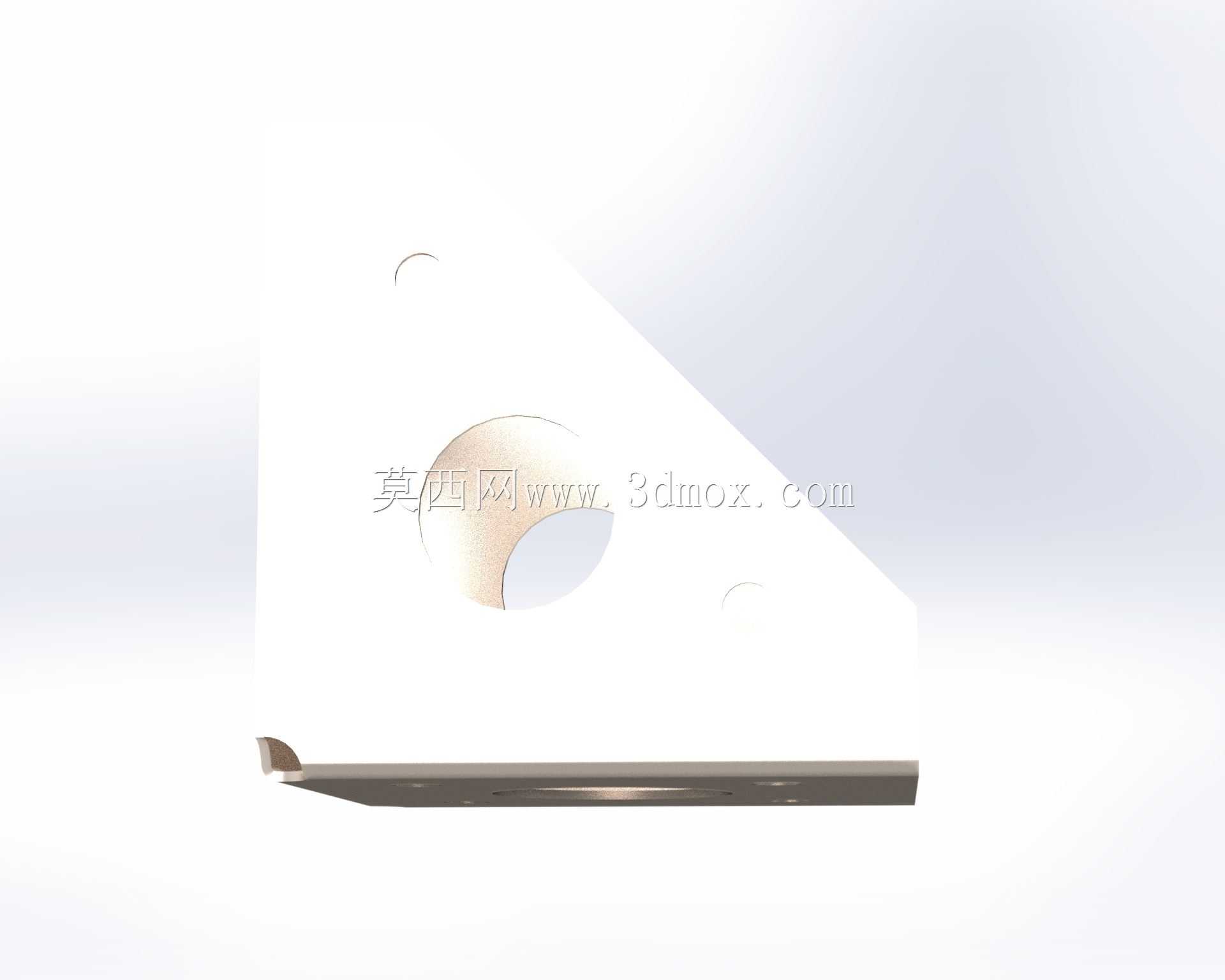

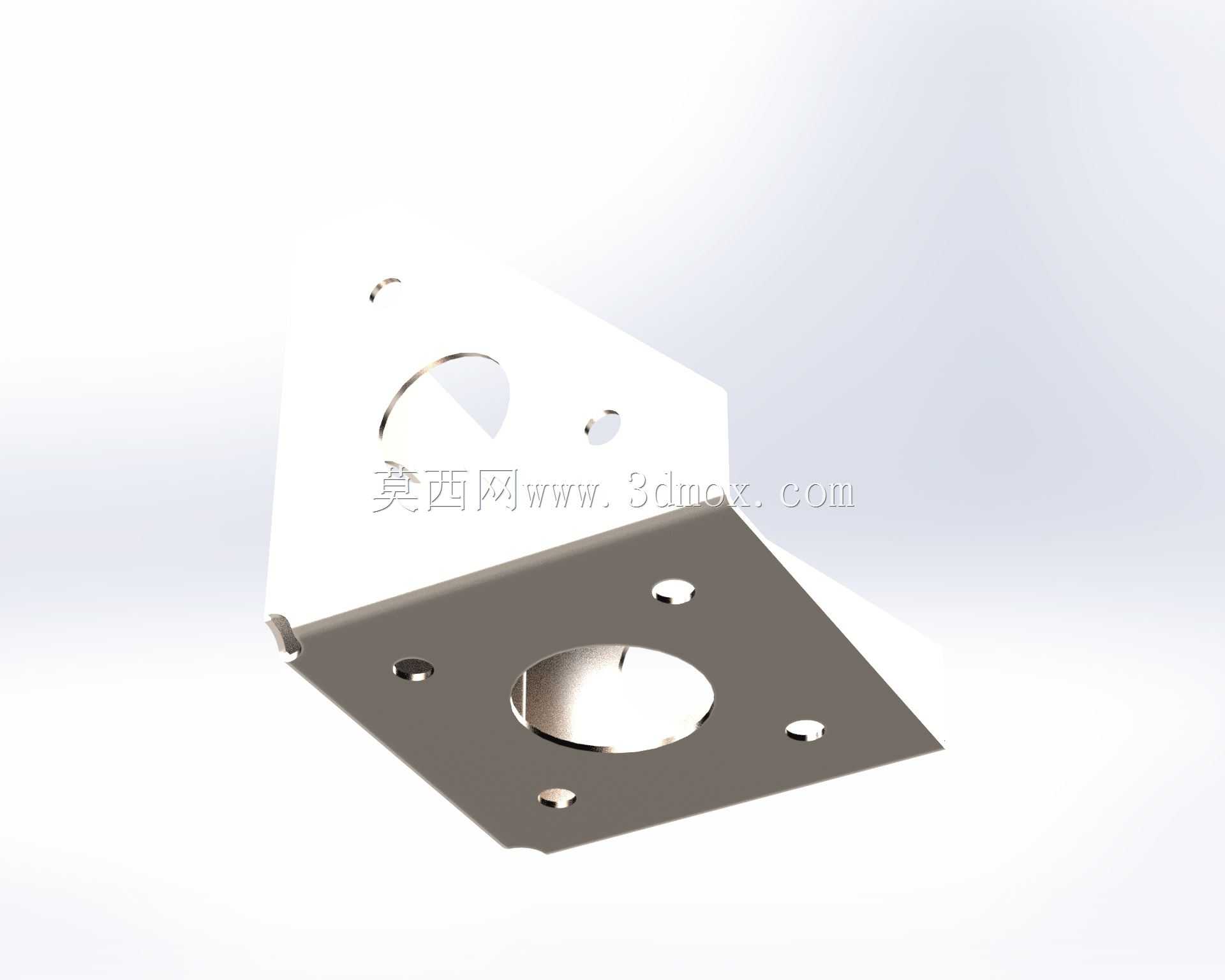

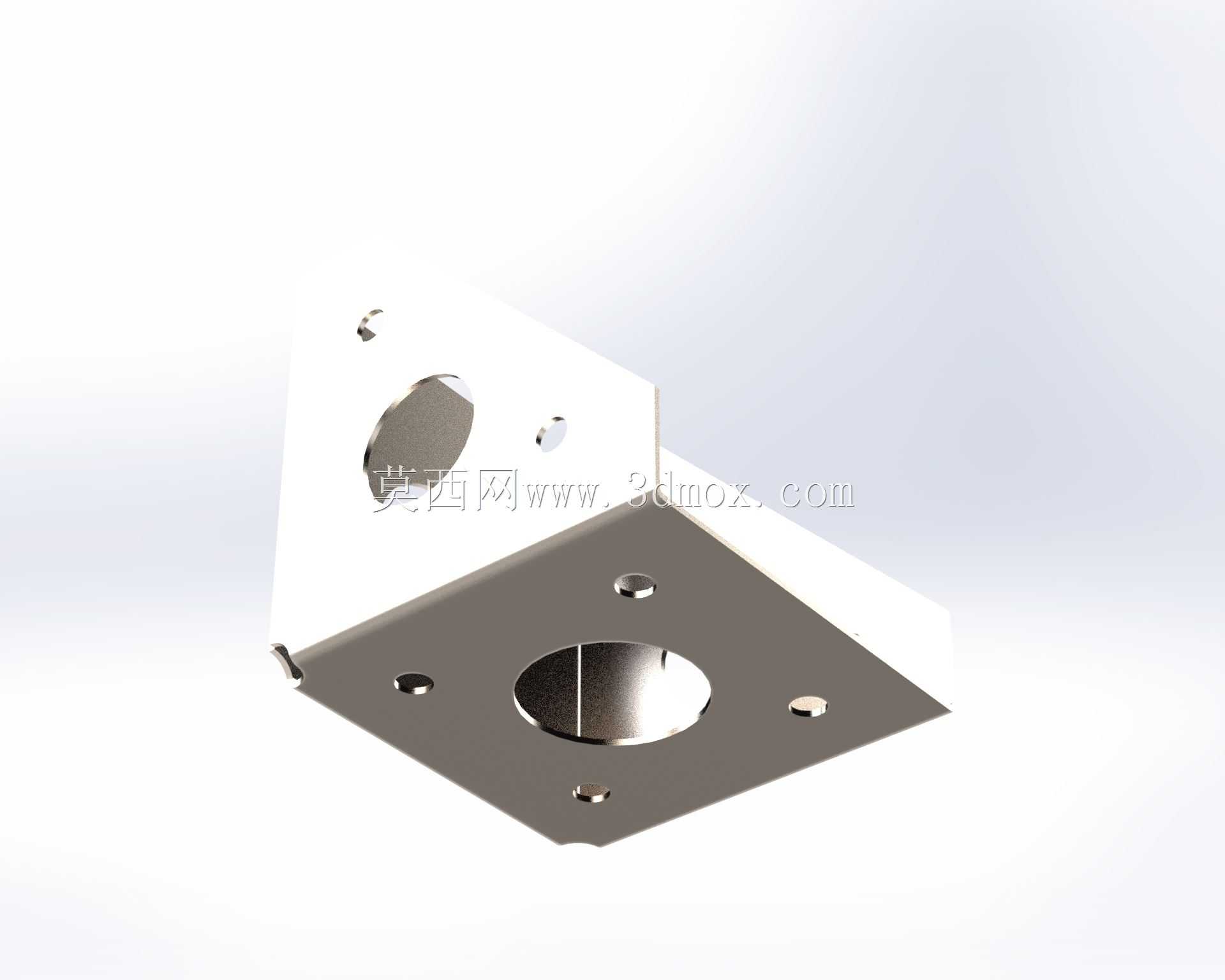

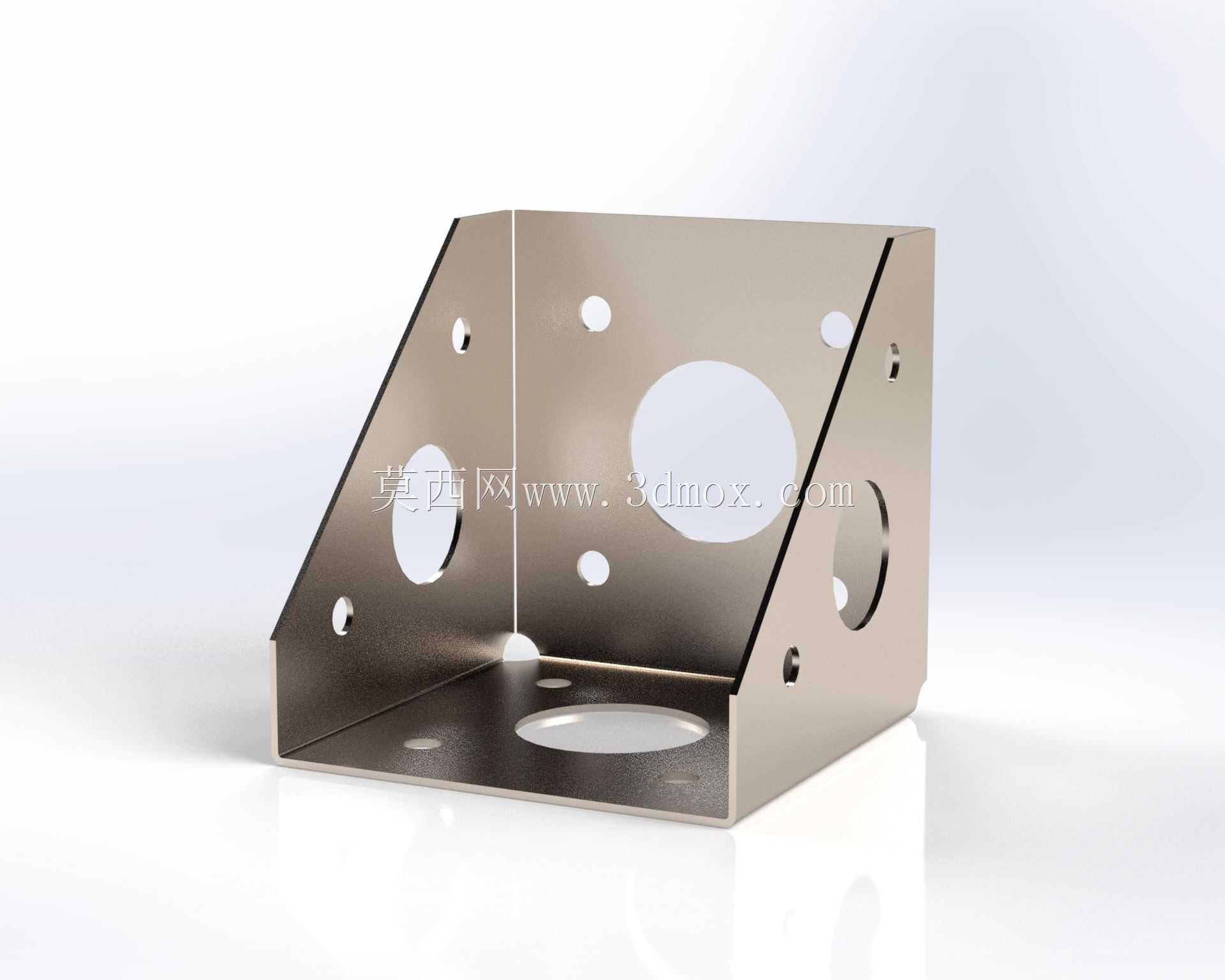

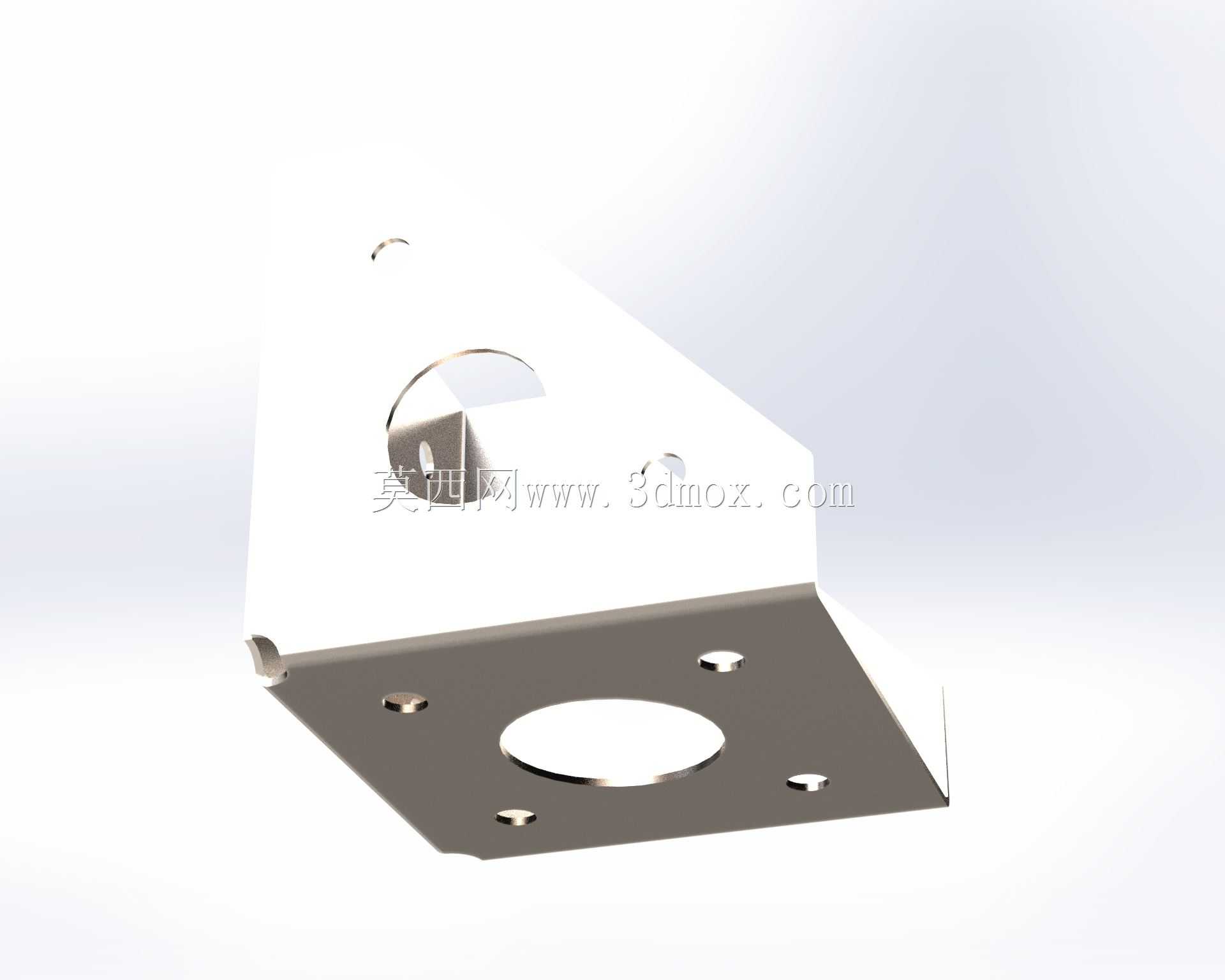

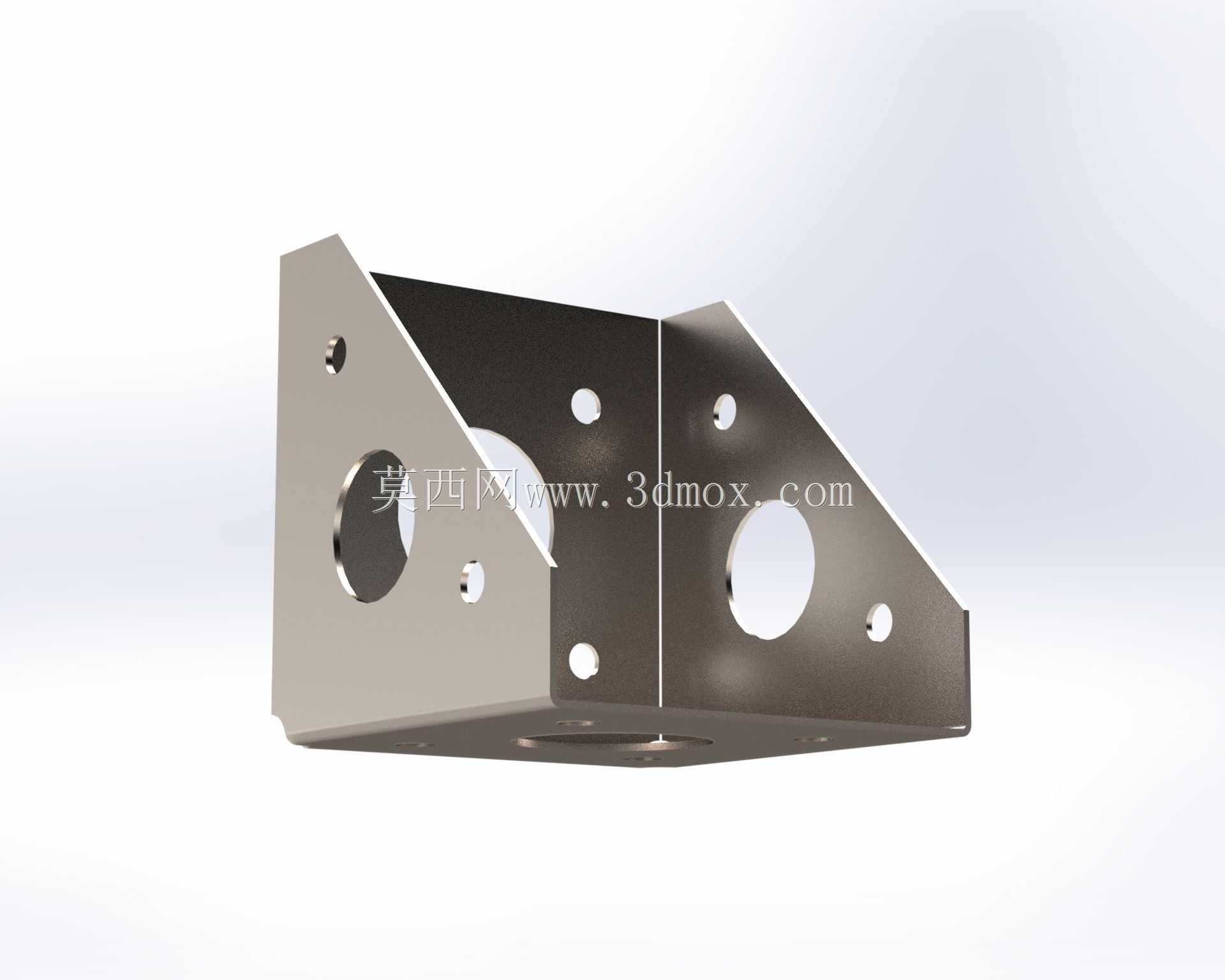

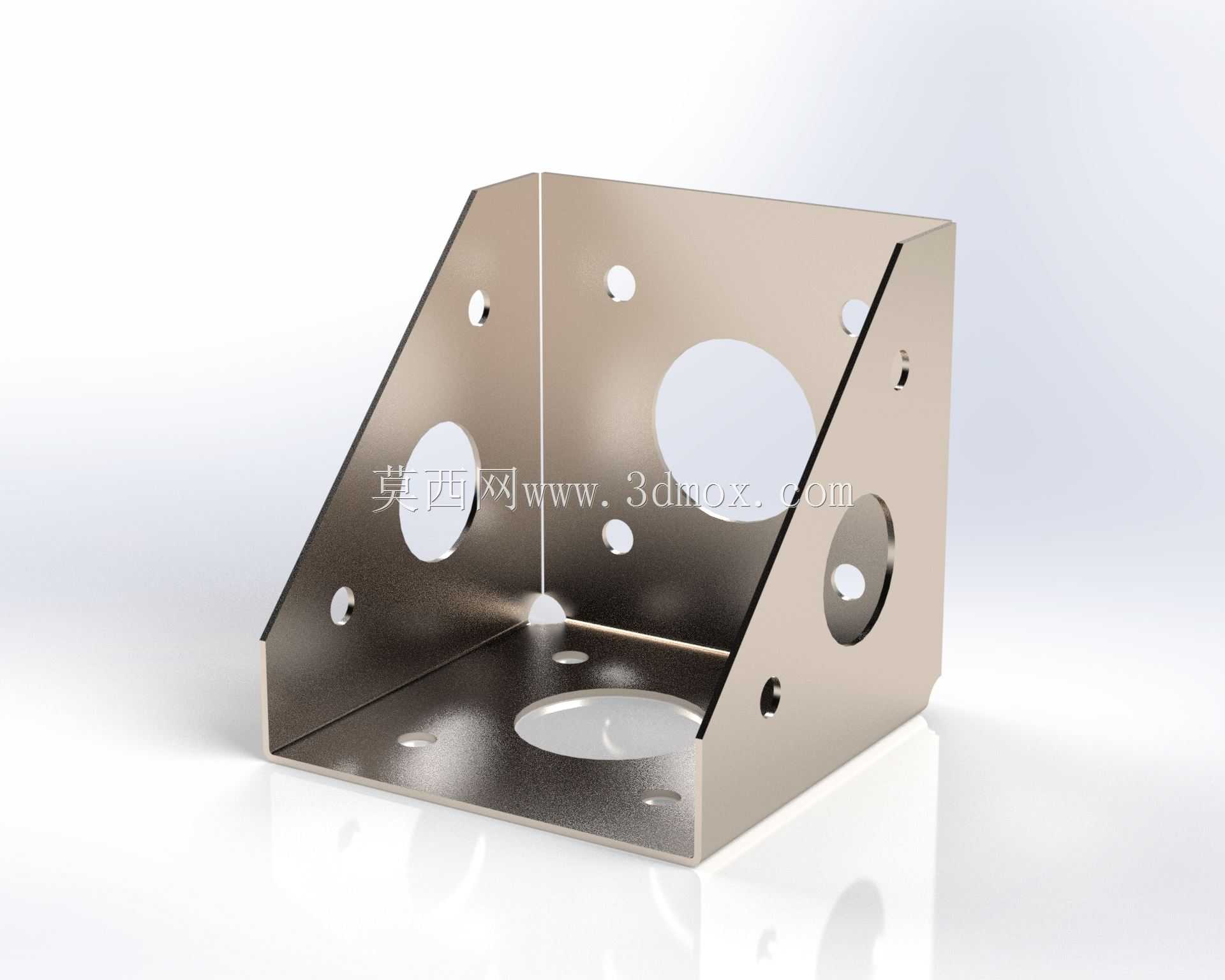

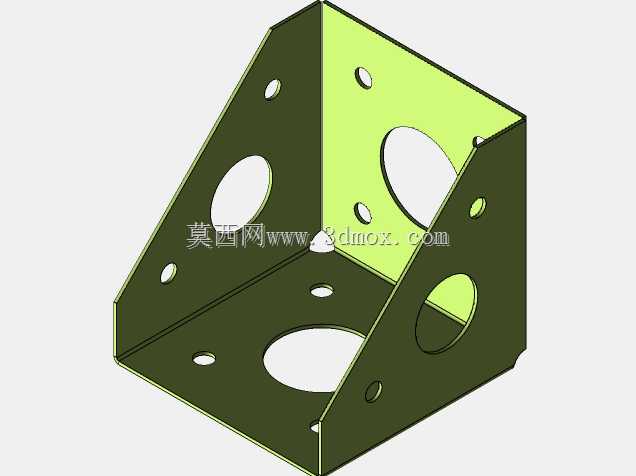

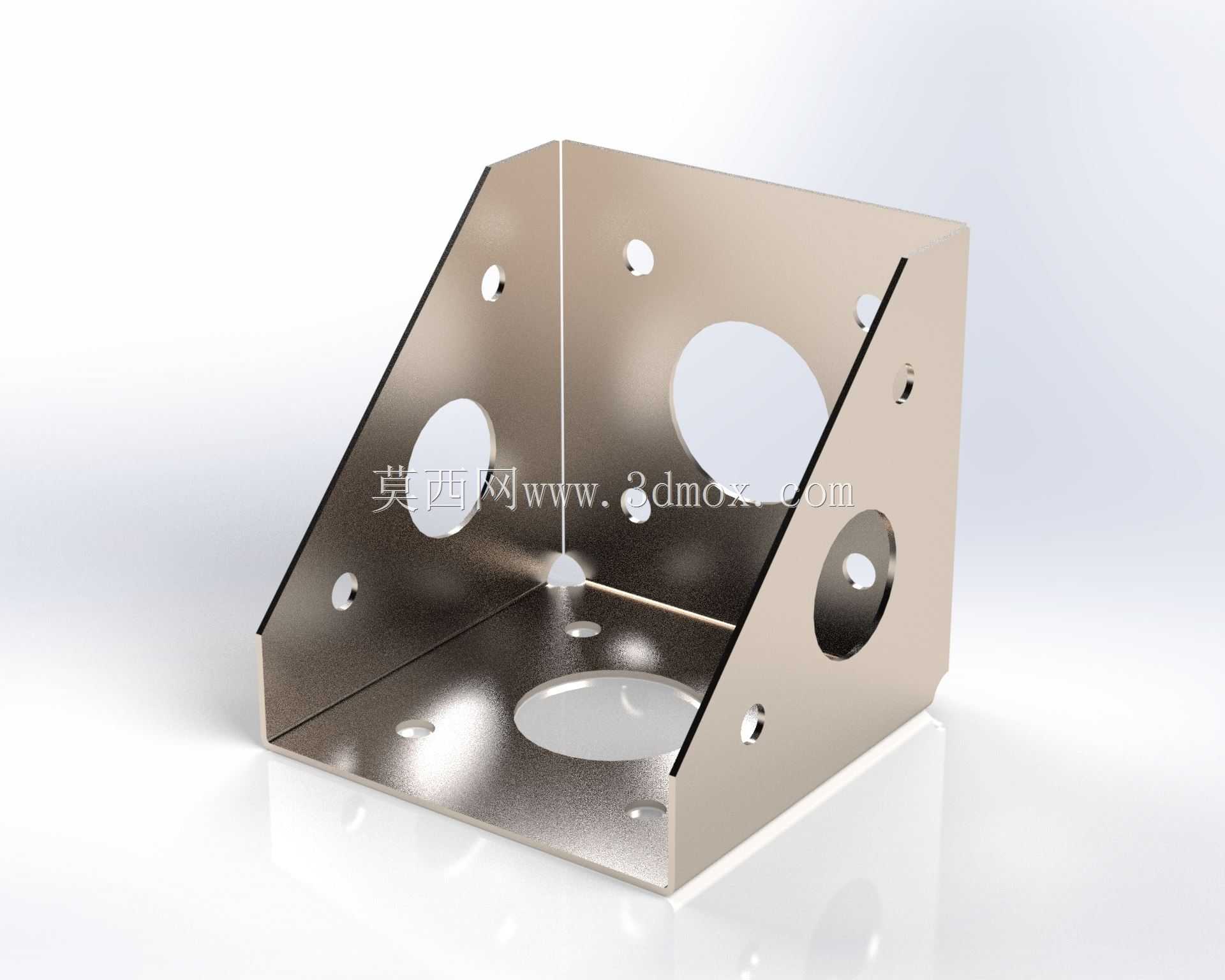

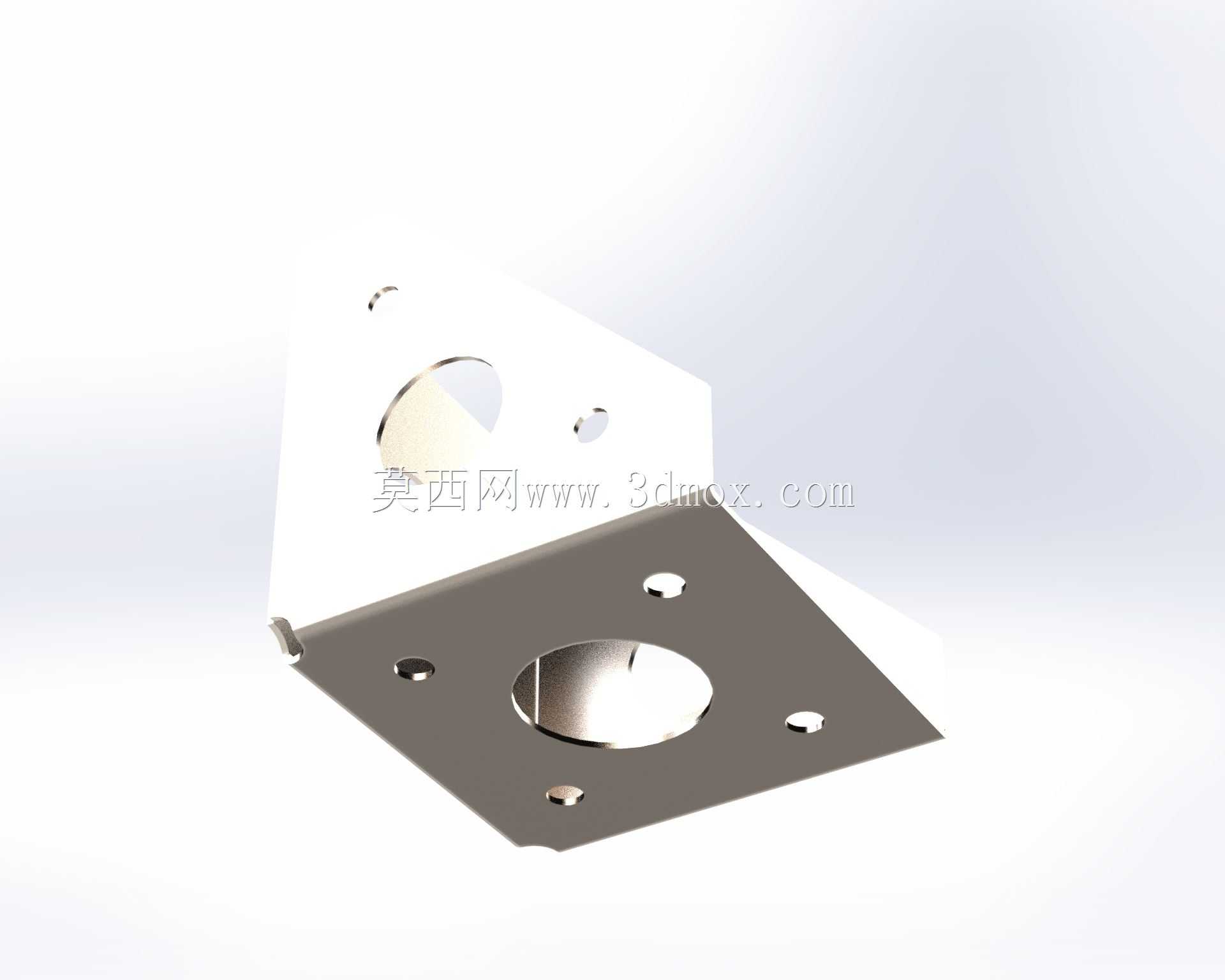

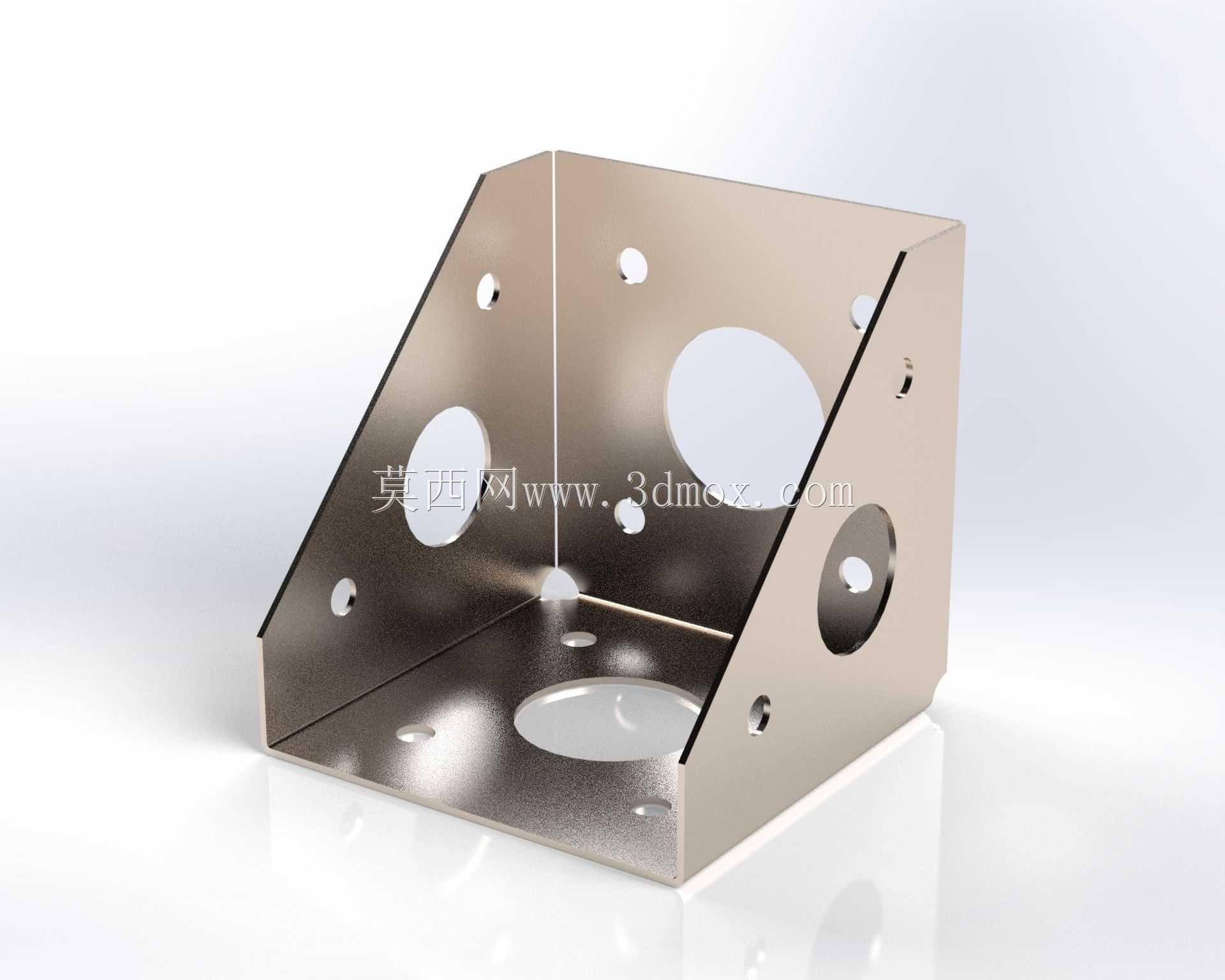

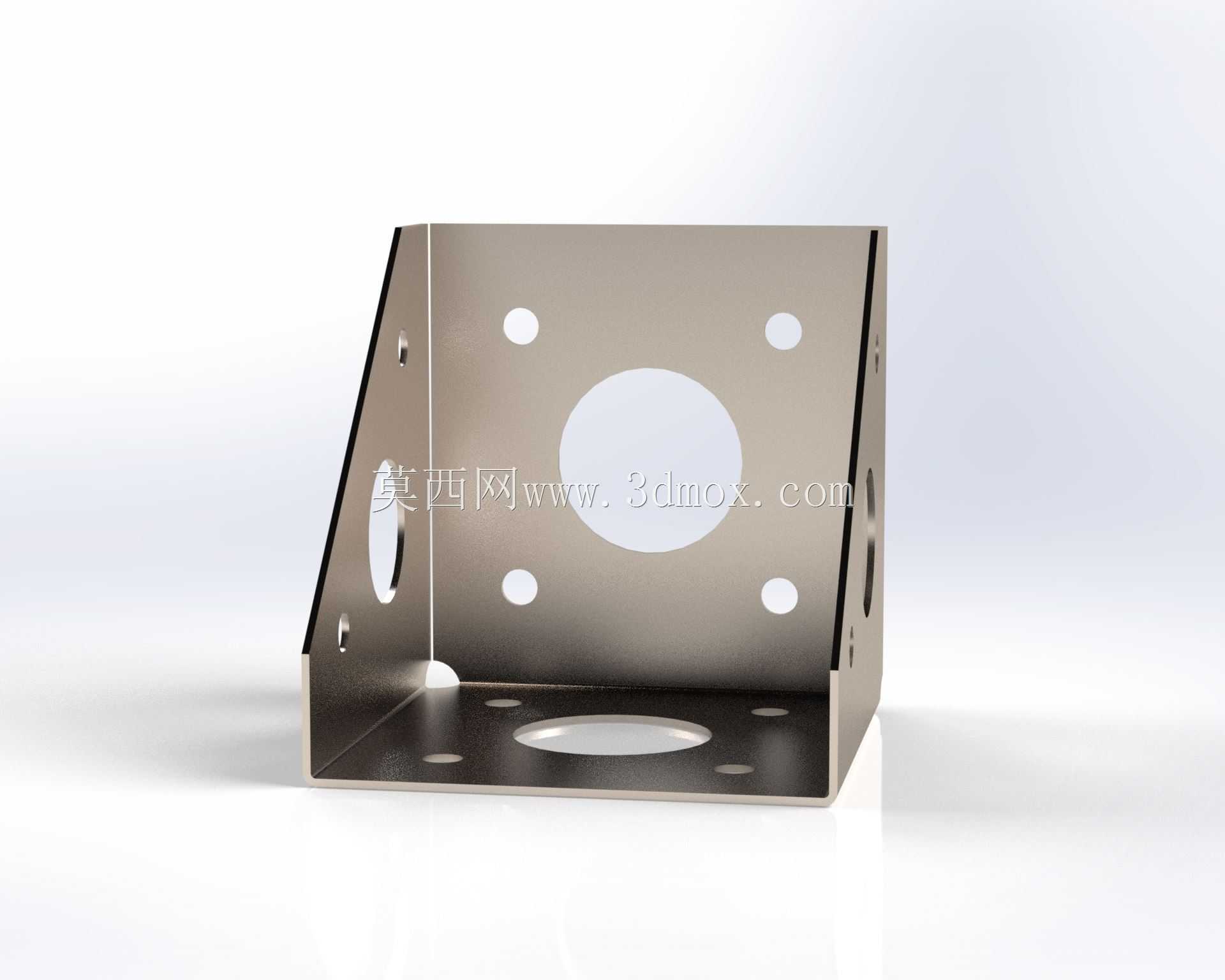

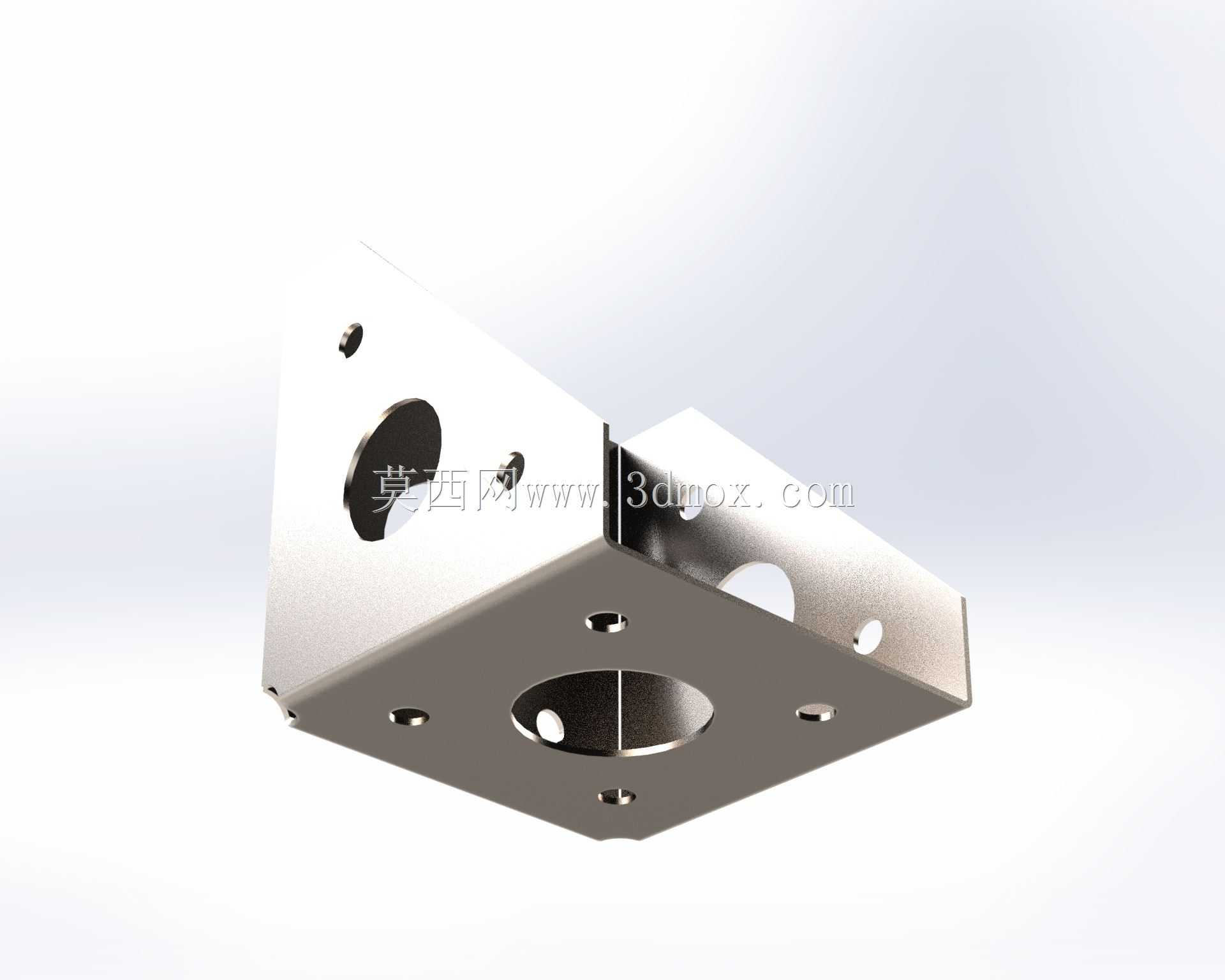

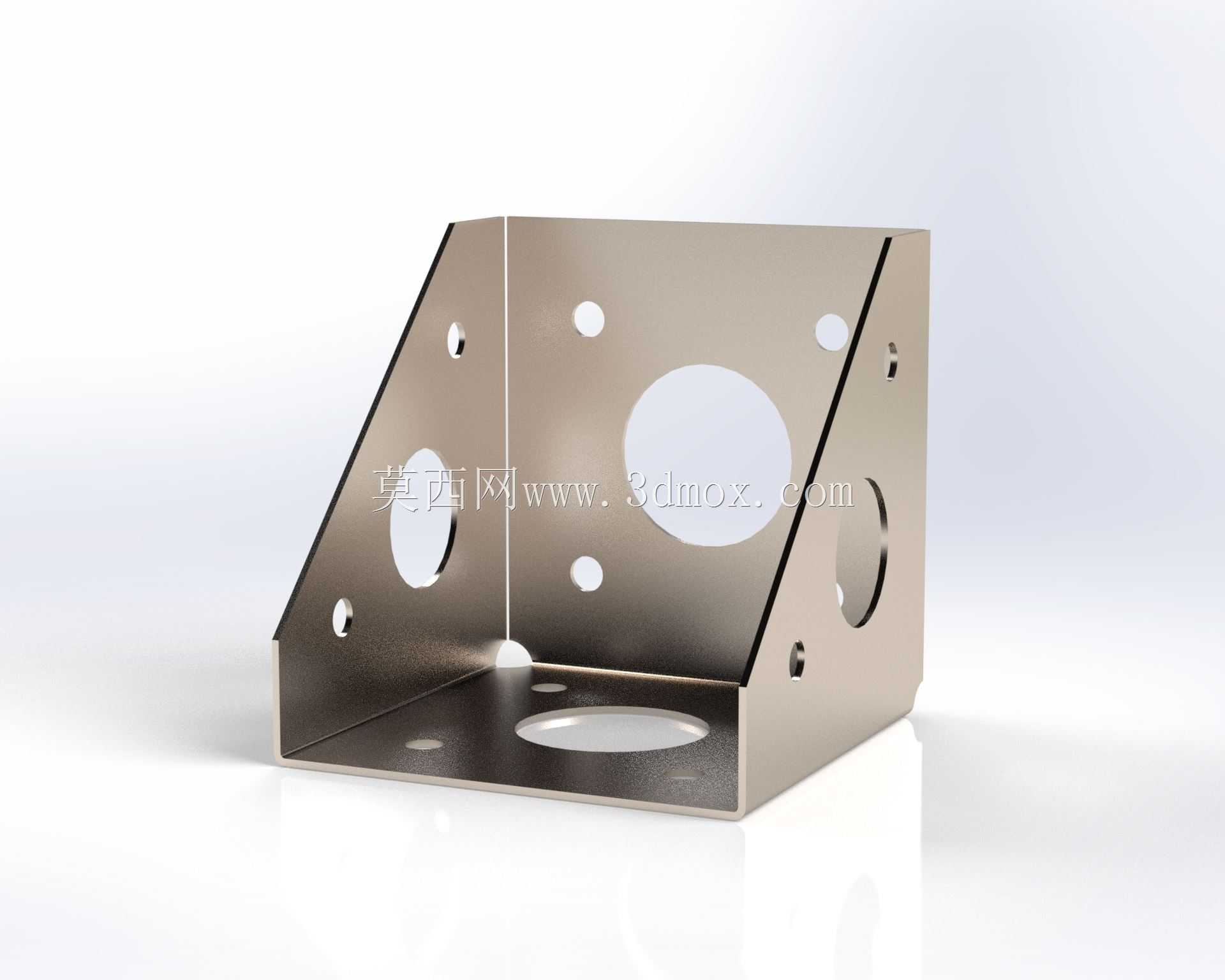

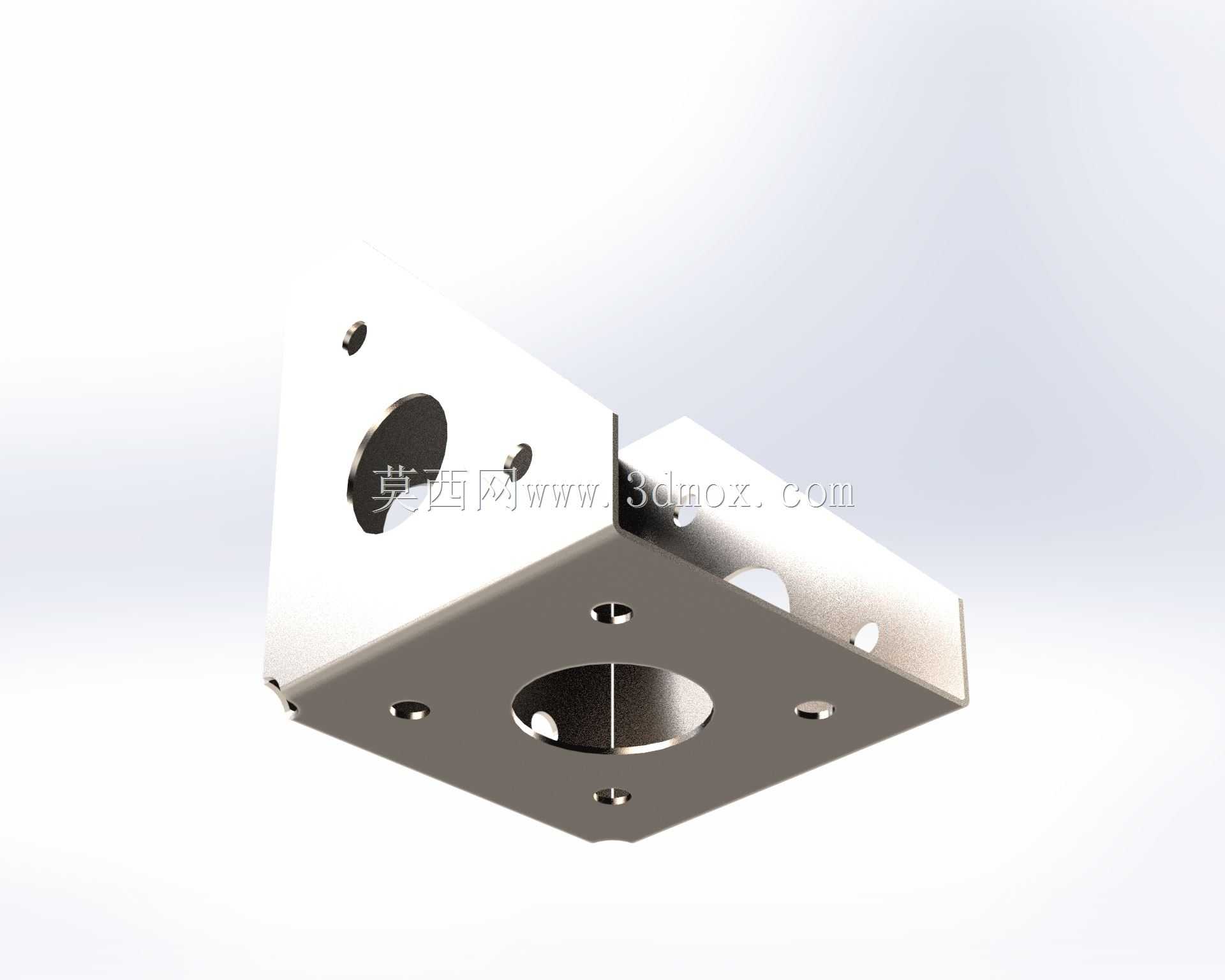

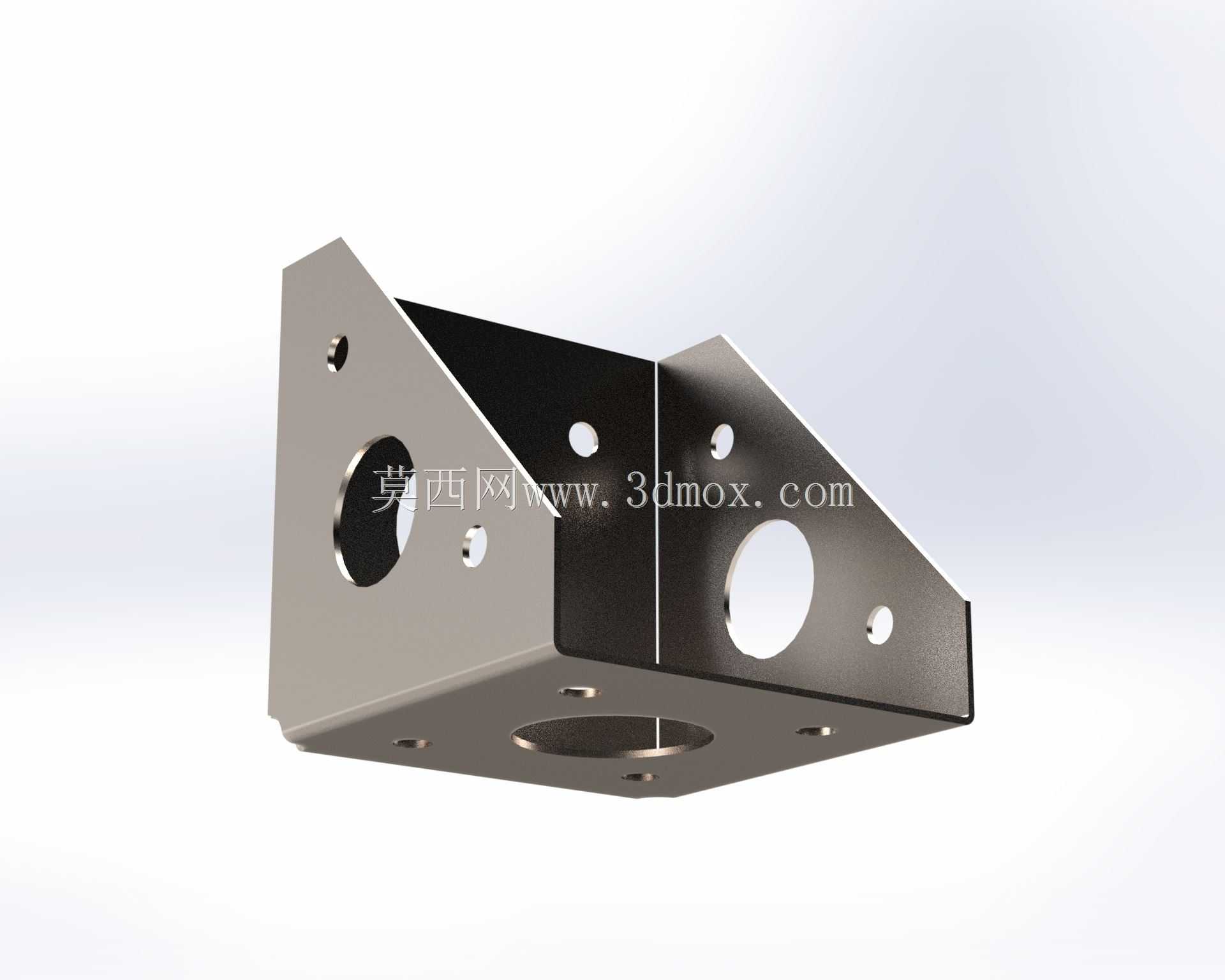

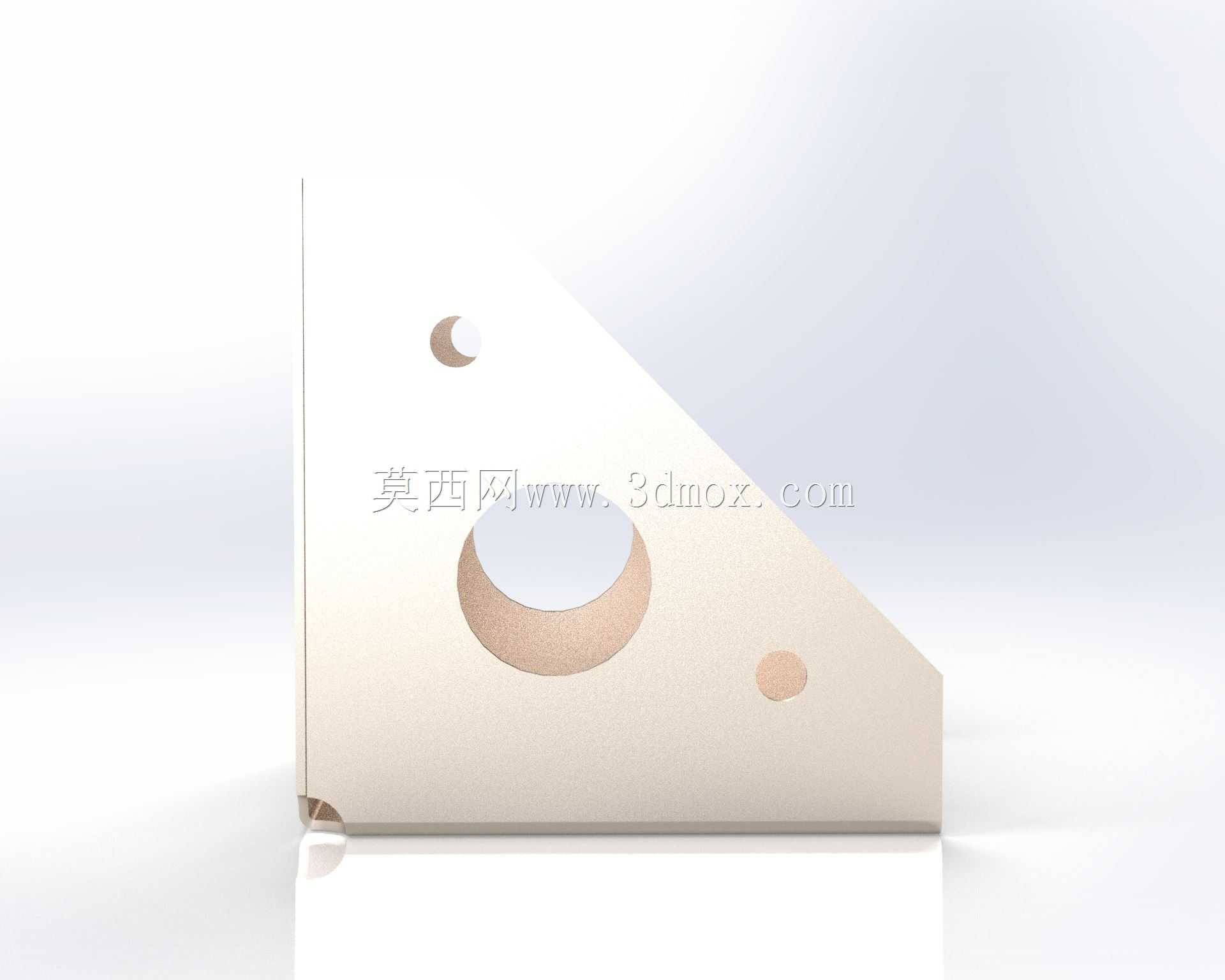

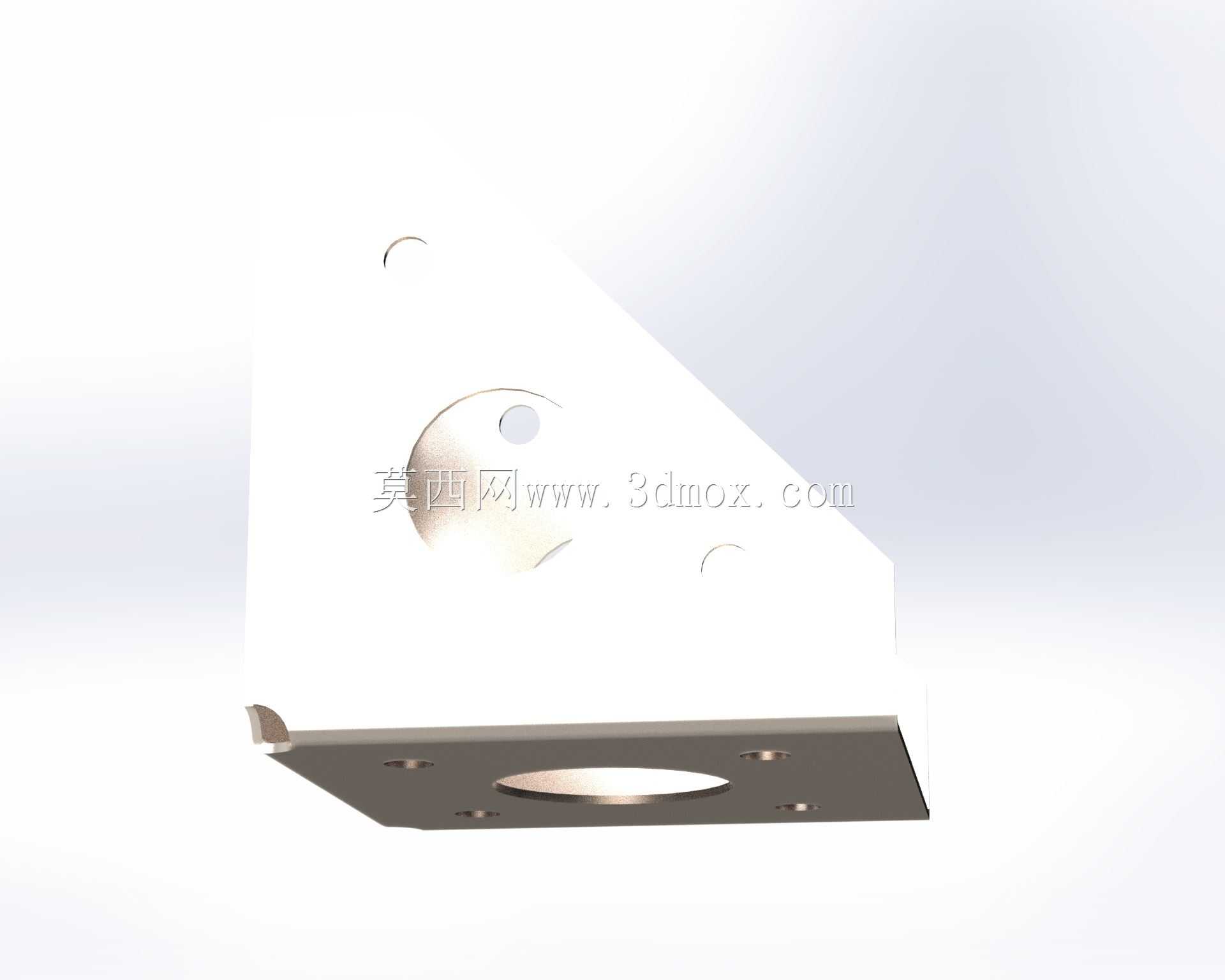

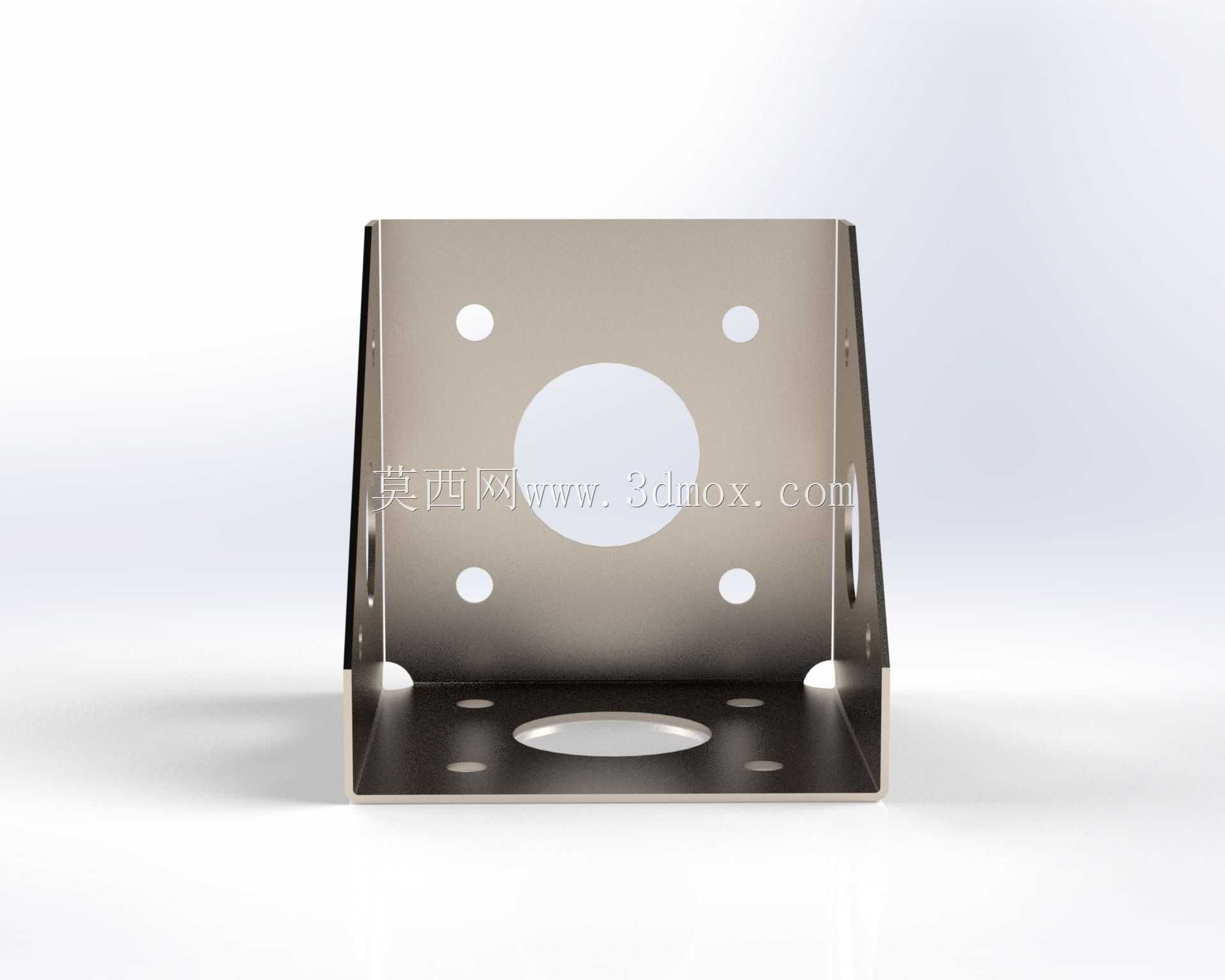

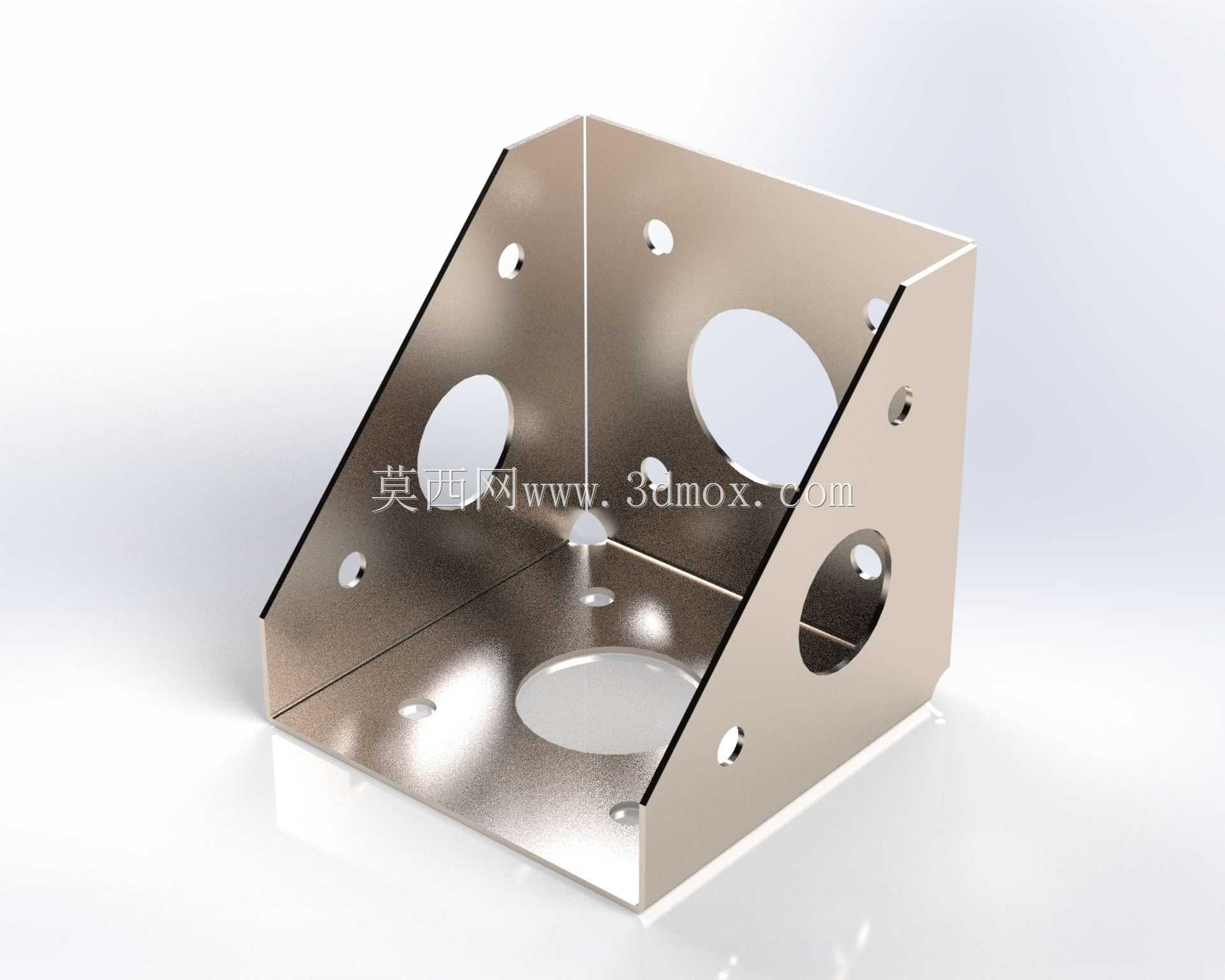

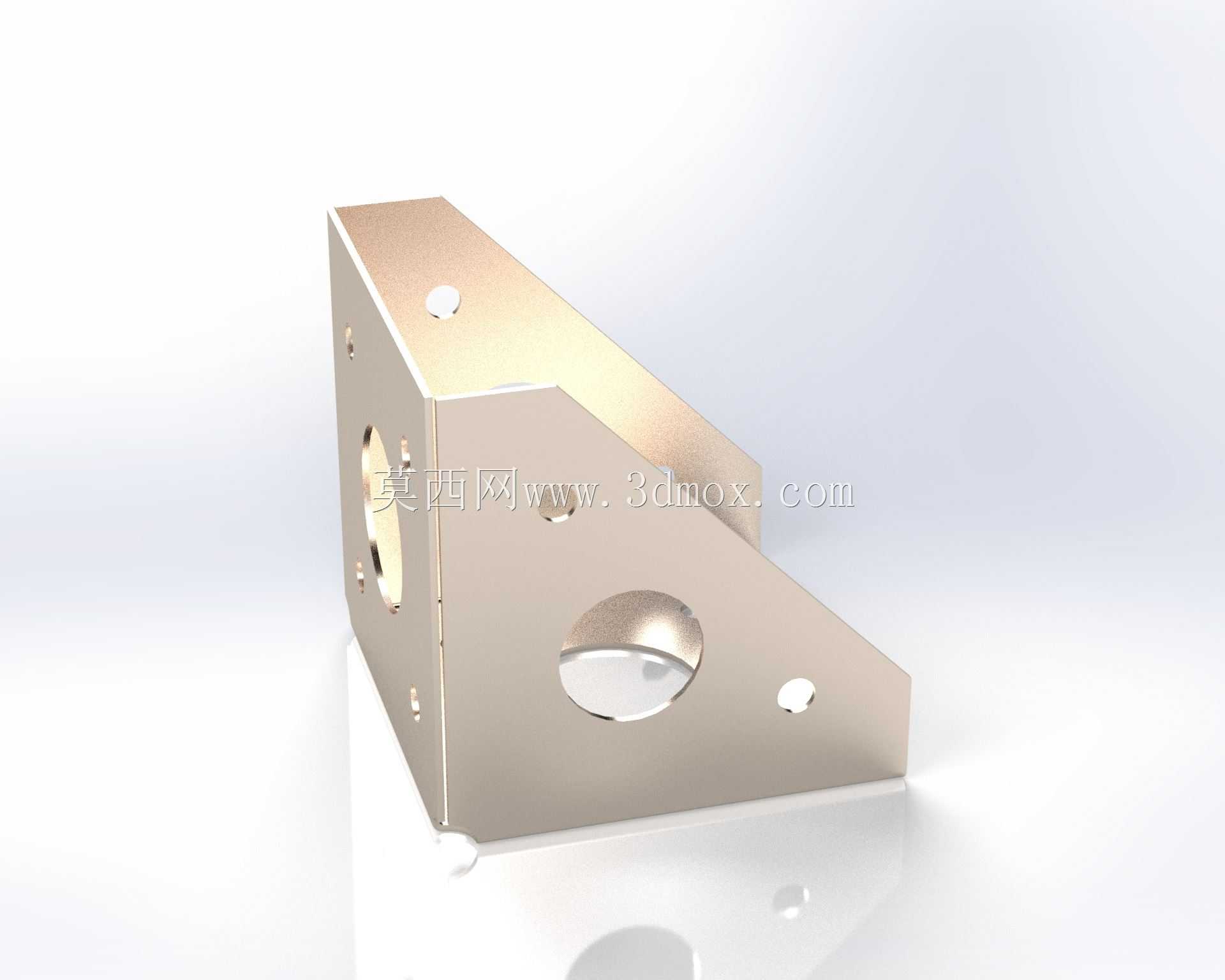

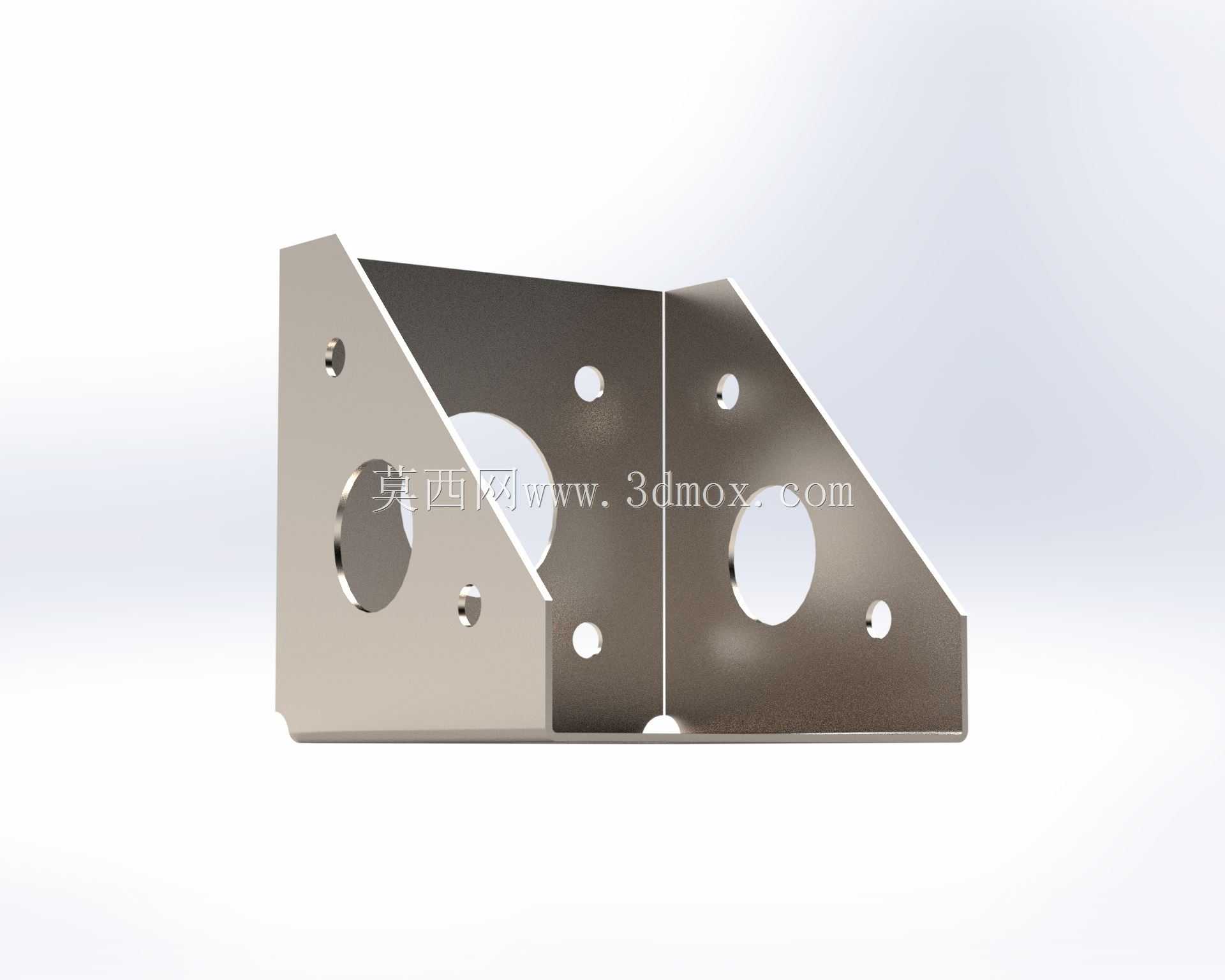

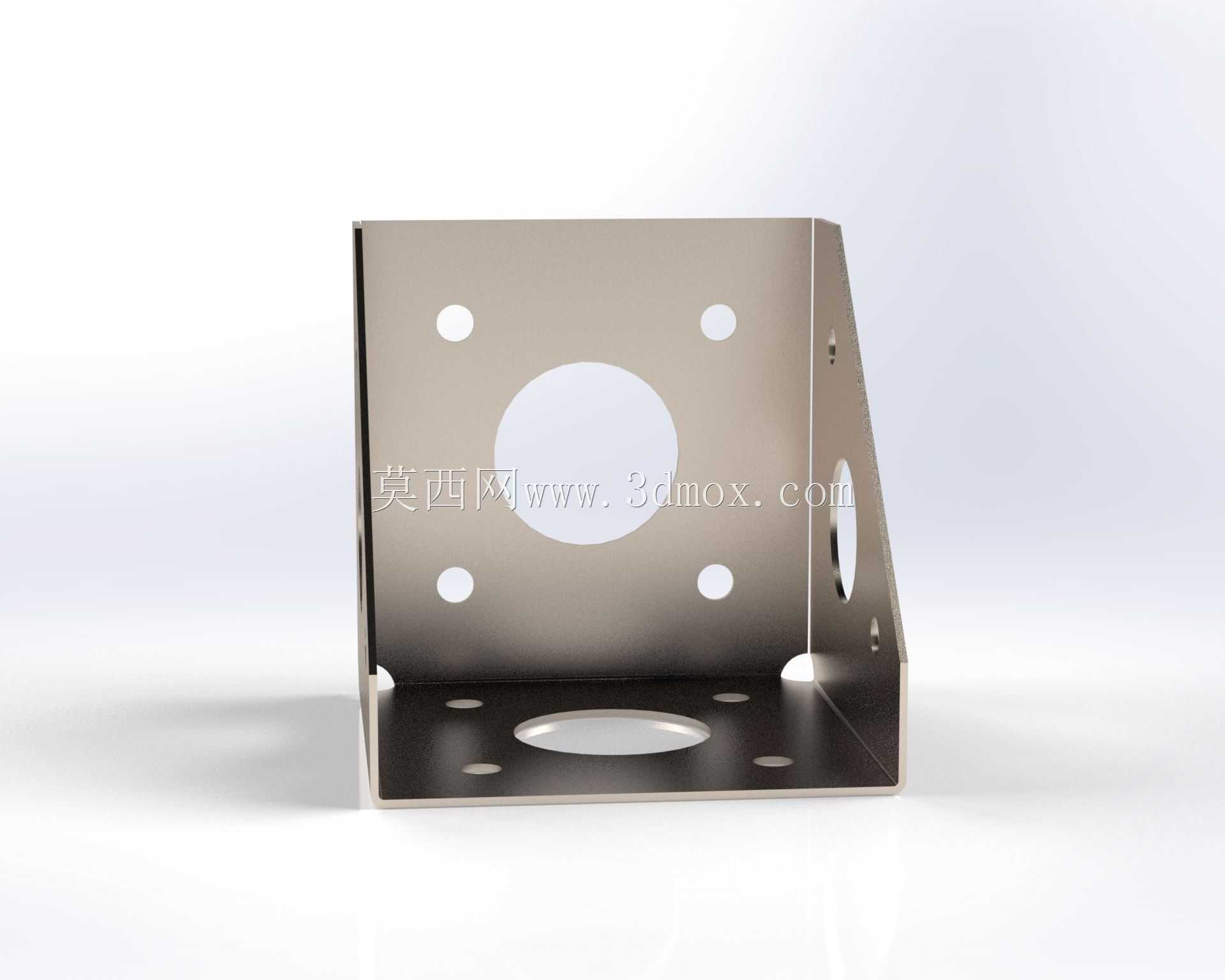

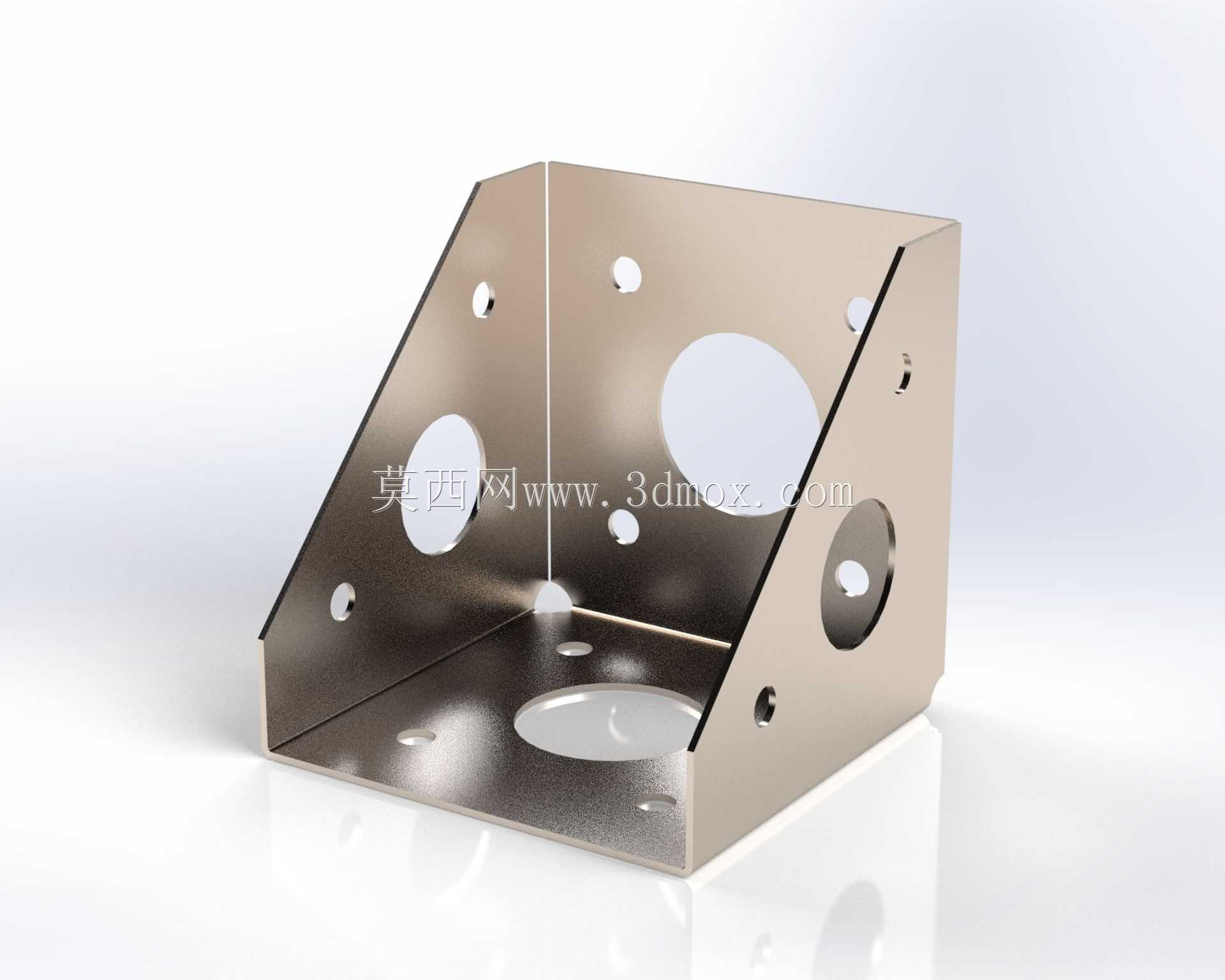

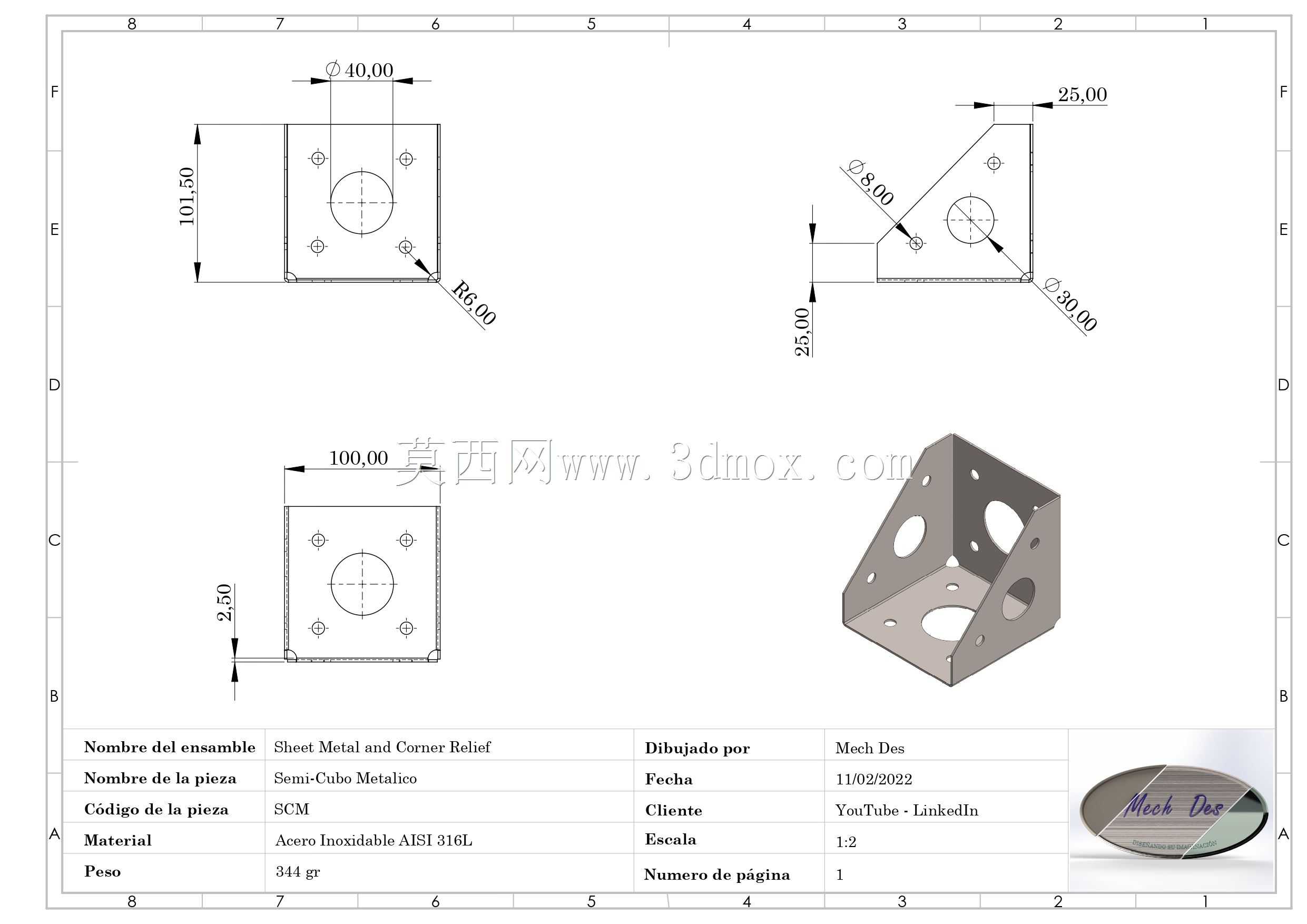

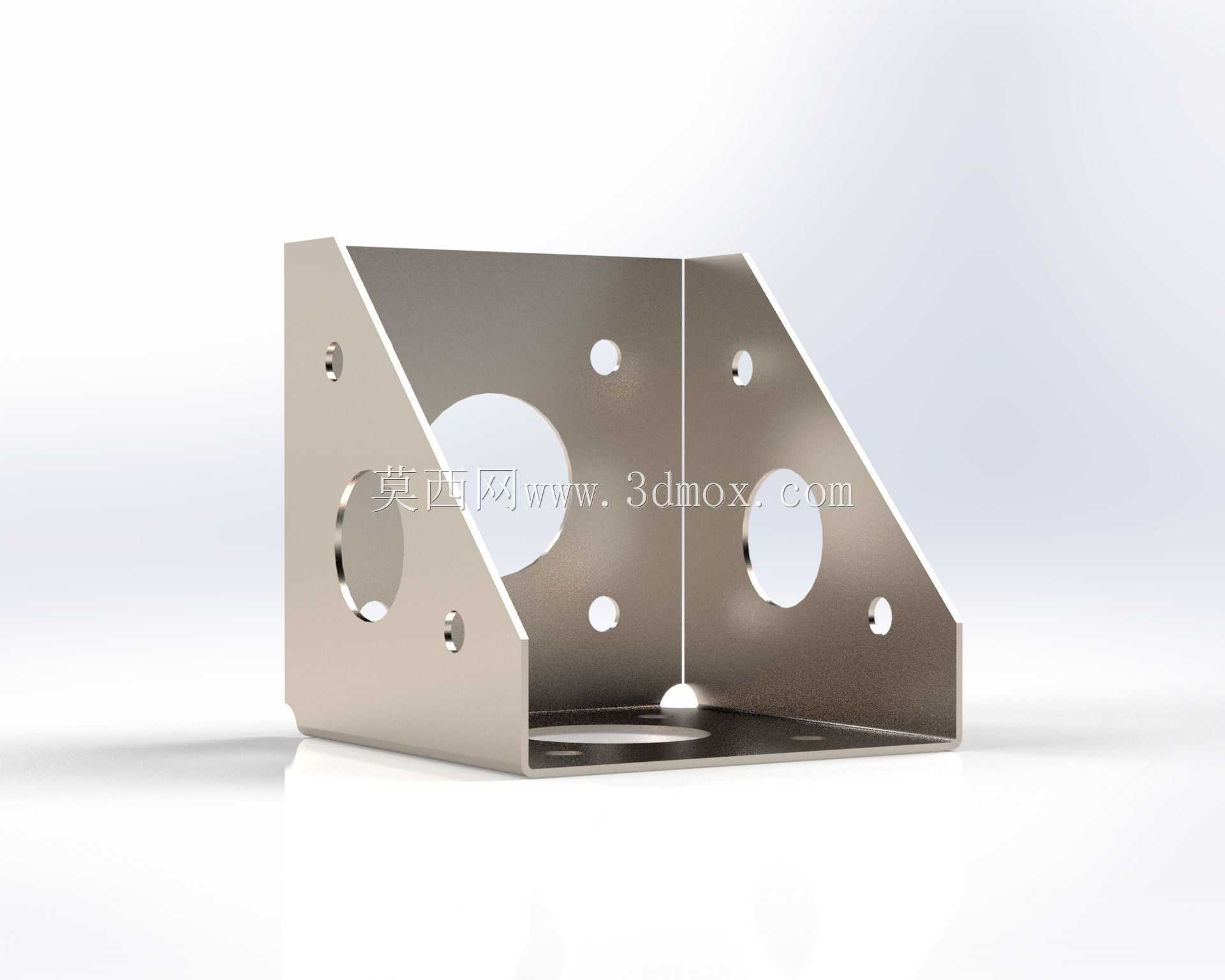

　　在工业装配、非标设备搭建、仪器仪表安装场景中，这类三面直角结构的金属角座是应用频次极高的连接固定元件，核心作用是在三个互相垂直的安装面之间建立刚性连接，替代传统焊接角码的不可拆卸缺陷，同时保证连接位置的形位公差稳定，避免设备运行过程中因振动、负载导致的连接面错位。从结构设计逻辑来看，该角座采用一体化钣金折弯成型工艺，三个互相垂直的安装面之间无拼接焊缝，整体刚性优于焊接组装的同规格角件，折弯处预留了合理的工艺圆角，既避免折弯过程中出现应力集中导致的板材开裂，也能在安装时与待连接构件的直角棱边形成避让，保证三个安装面都能与被连接件完全贴合，不会出现虚接、翘边的问题。三个安装面上分布的不同规格圆孔，是经过安装场景适配设计的：

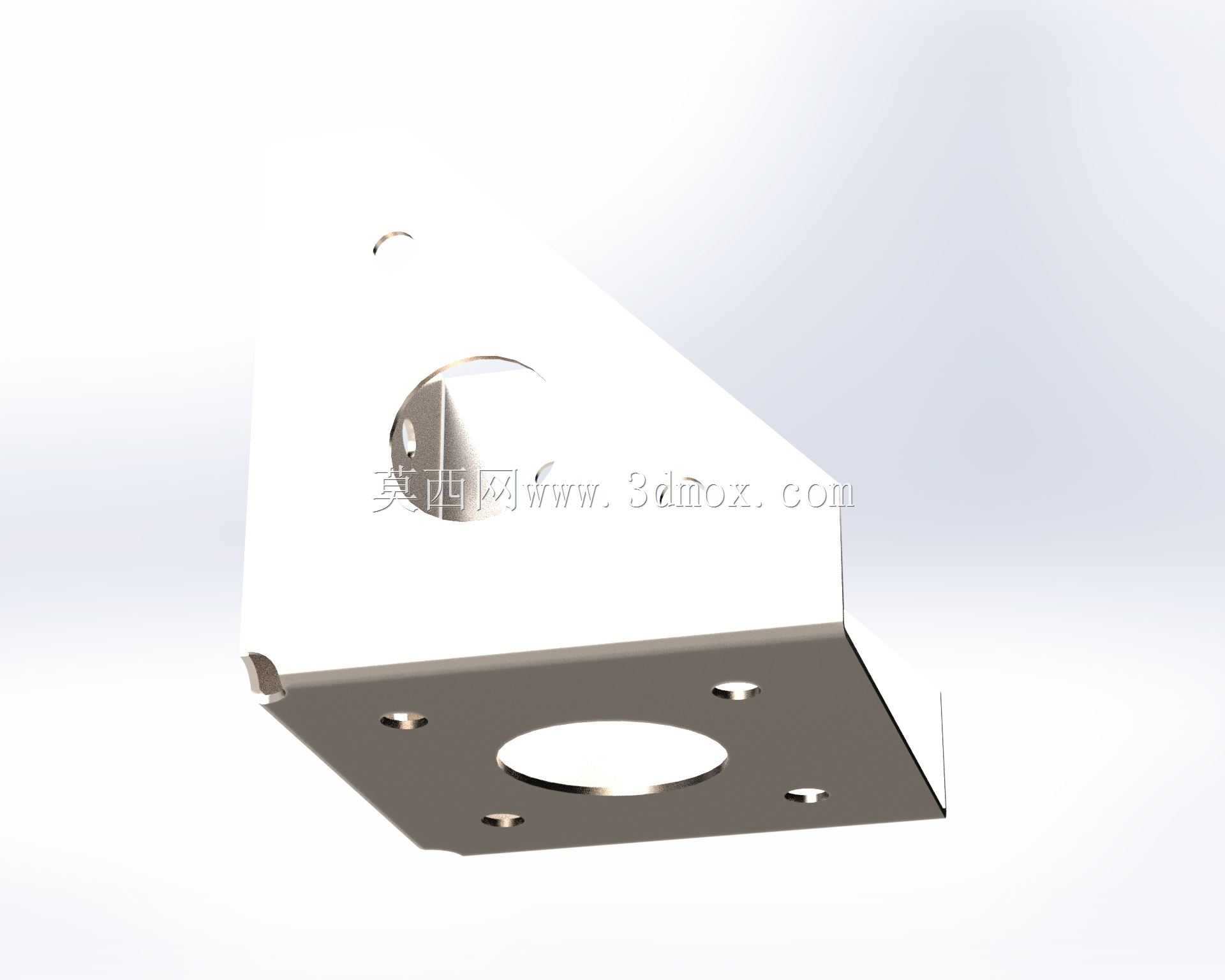

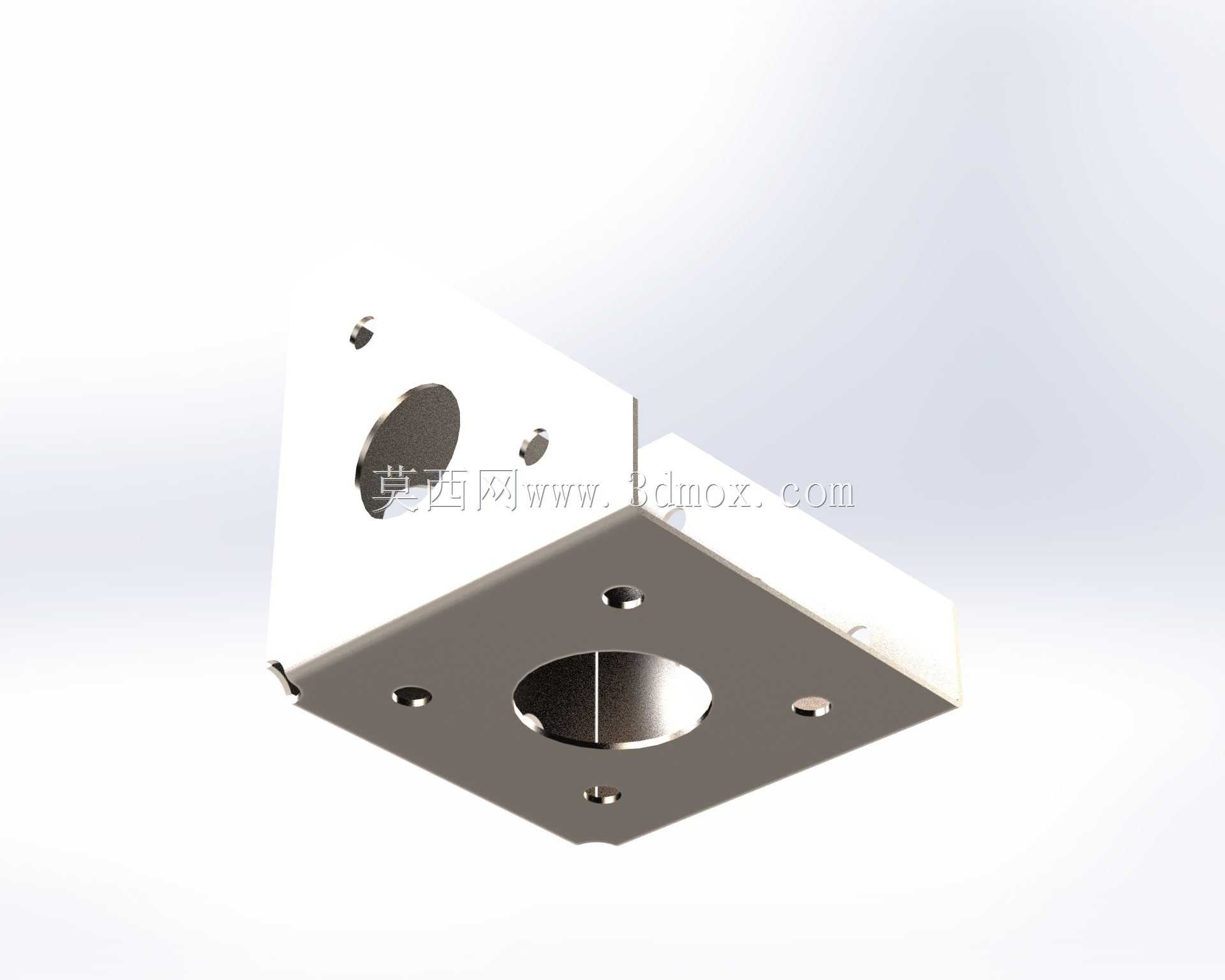

　　大直径圆孔主要用于穿设线缆、管路，或是为传感器、小型功能元件的探头提供避让空间，避免角座安装后遮挡元件的工作端面；小直径安装孔则采用等间距排布逻辑，适配市面主流的M4、M5、M6规格紧固件，孔位边缘做了沉孔处理，安装后螺栓头部可以完全埋入角座平面内，不会突出平面影响其他构件的安装，也能避免螺栓头部剐蹭操作人员或周边管线。在实际选型应用中，这类角座的安装边界需要重点关注：三个安装面的边长尺寸决定了它能覆盖的连接区域范围，板材厚度直接决定了整体的负载能力，通常1.5mm厚度的不锈钢板材成型的该类角座，单角座可承受垂直于安装面的静态负载不低于80kg，完全满足仪器仪表固定、小型设备机架拼接、电气元件安装的负载需求。不同于普通民用直角角码，

　　该角座的三个面都预留了多组安装孔，支持从X、Y、Z三个方向分别锁紧固定件，安装时不需要提前在被连接件上加工复杂的定位槽，只需要对应孔位钻孔或是利用现有型材的T型槽，就可以快速完成装配，大幅缩短现场安装的调试时间。在传感器安装场景中，这类角座的优势尤为明显：传感器通常需要固定在设备机架的直角位置，同时需要调整探测方向，角座面上的大直径避让孔可以让传感器的探测端直接穿过角座平面，不需要额外加高安装座，小安装孔则可以配合锁紧螺母将传感器牢牢固定在角座上，三个垂直面的结构还能为传感器提供一定的防护，避免设备运行过程中飞溅的切屑、杂物直接撞击传感器本体。设计这类角座的三维模型时，需要重点控制折弯系数的准确性，

　　保证三个面折弯后互相垂直的角度公差控制在±0.2°以内，否则安装时会出现面与面贴合不严的问题；所有安装孔的位置度公差需要控制在±0.1mm，保证和标准型材、通用安装件的孔位完全匹配，不需要现场二次扩孔；孔位边缘的毛刺、折弯处的锐边都需要在模型中体现倒角处理要求，避免加工后锐边割伤安装人员，也防止锐边划破穿设在孔内的线缆绝缘层。在自动化设备的机架搭建中，这类角座常被用于铝型材框架的直角位置加固，相比型材自带的内置角槽连接件，外置的该类角座连接强度更高，抗扭转性能更好，在设备存在频繁启停、振动的工况下，能有效避免框架连接处出现松动移位；在仪器仪表的安装场景中，该角座可以作为仪表的安装转接座，将仪表固定在墙面、设备立面的直角位置，三个面的固定点比单面固定的支架抗振性能提升40%以上，能有效降低设备振动对仪表测量精度的影响。
