内啮合外齿式铁氟龙传动齿套结构

　　这类铁氟龙材质的齿形零件，常应用在有耐腐蚀、低摩擦需求的轻载传动场景中，比如化工流体输送设备的计量组件、食品包装线的轻载同步传动工位、半导体湿法处理设备的传动定位环节，这类场景普遍不适合采用金属齿轮，一方面金属件在腐蚀介质中容易出现锈蚀剥落，污染接触的介质或加工物料，另一方面金属齿轮啮合需要持续润滑，润滑脂的存在会污染洁净生产环境，而铁氟龙材质本身自润滑特性优异，无需额外加注润滑脂就能维持稳定的啮合传动，同时材质本身耐酸碱腐蚀、不析出杂质，刚好匹配这类特殊工况的使用需求。

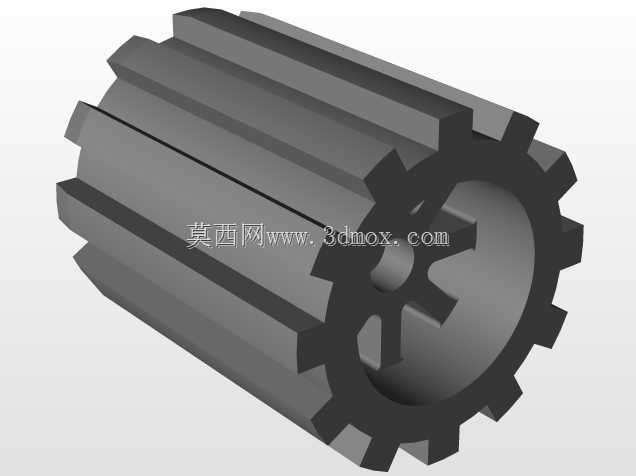

　　从结构设计来看，该零件采用外齿加内花键的复合齿形结构，外齿为渐开线短齿形制，齿顶做了小尺寸倒角处理，避免装配过程中齿端磕碰相邻零件产生毛刺，齿向没有做修形，因为这类零件适用的传动载荷普遍低于10N·m，线速度不超过0.5m/s，不需要额外的齿向修形来补偿啮合偏载，直齿结构加工难度更低，成型后尺寸一致性更好。内孔采用六槽花键结构，和配套的驱动轴配合时，能传递更大的扭矩，相比单键连接，花键配合的同轴度更好，传动过程中不会出现键侧间隙带来的回转空程，适合需要小角度精准定位的传动工位。零件整体为空心薄壁筒状结构，壁厚控制在均匀的3mm左右，既保证了齿根部位有足够的强度承受啮合载荷，又尽可能降低了零件自身重量，减少传动过程中的转动惯量，提升启停阶段的响应速度。

　　设计这类零件时，首先要考虑铁氟龙材质的线膨胀系数比金属大很多，常温下的线膨胀系数大概是钢材的10倍左右，所以在确定啮合侧隙的时候，不能直接套用金属齿轮的侧隙标准，需要根据实际工作的温度区间，预留足够的热膨胀间隙，避免工作温度升高后齿部胀死，出现卡滞甚至断齿的问题。其次齿根的圆角要做R0.3以上的过渡，不能出现清角结构，因为铁氟龙材质的刚性较差，应力集中系数对尖角非常敏感，清角位置在反复受载的情况下很容易出现微裂纹，最终扩展导致齿部断裂。内花键的槽底同样要做圆角过渡，和驱动轴配合的时候，配合间隙要控制在0.05-0.1mm之间，间隙过大会导致传动过程中出现晃动，影响传动精度，间隙过小则会因为温度变化出现装配抱死的问题。

　　从安装边界来看，这类零件的轴向定位通常采用轴用挡圈配合轴肩的方式，零件的两个端面都做了平面度处理，平面度公差控制在0.02mm以内，保证和挡圈、轴肩贴合的时候不会出现偏斜，避免齿部啮合时出现端面偏载。外齿的齿顶圆直径和相邻的啮合件中心距要严格控制，中心距公差建议选H7/g6的间隙配合，既保证啮合顺畅，又不会因为中心距过大导致齿侧间隙过大，出现传动回程误差。零件的内孔和外齿的同轴度公差要控制在0.03mm以内，否则装配后会出现齿面啮合不均匀的问题，局部齿面受力过大，加速磨损，缩短零件的使用寿命。

　　实际使用过程中，这类铁氟龙齿件不需要额外的维护保养，因为材质本身的摩擦系数低，自润滑性能好，长期运行也不会出现明显的磨损，相比金属齿轮，运行噪音更低，在轻载高速的传动场景下，噪音能比同规格金属齿轮降低15-20分贝，适合对噪音控制有要求的办公设备、医疗设备传动场景。另外铁氟龙材质本身绝缘性能优异，在有绝缘要求的传动工位，比如电子元器件检测设备的传动环节，不会出现导电短路的问题，这也是金属齿轮无法替代的特性。设计建模的时候，要注意齿形的参数化建模，先通过方程式驱动生成渐开线齿廓，再阵列生成全部外齿，内花键的槽型也要和外齿保持对应的相位角，避免装配时出现相位偏差，导致和驱动轴无法装配。建模完成后要做干涉检查，模拟整个啮合行程中齿面的接触情况，确认没有干涉、卡滞的问题，同时要核算齿根的弯曲强度，根据铁氟龙材料的许用弯曲应力，验证在额定载荷下齿根的应力是否在安全范围内，避免使用过程中出现断齿故障。
