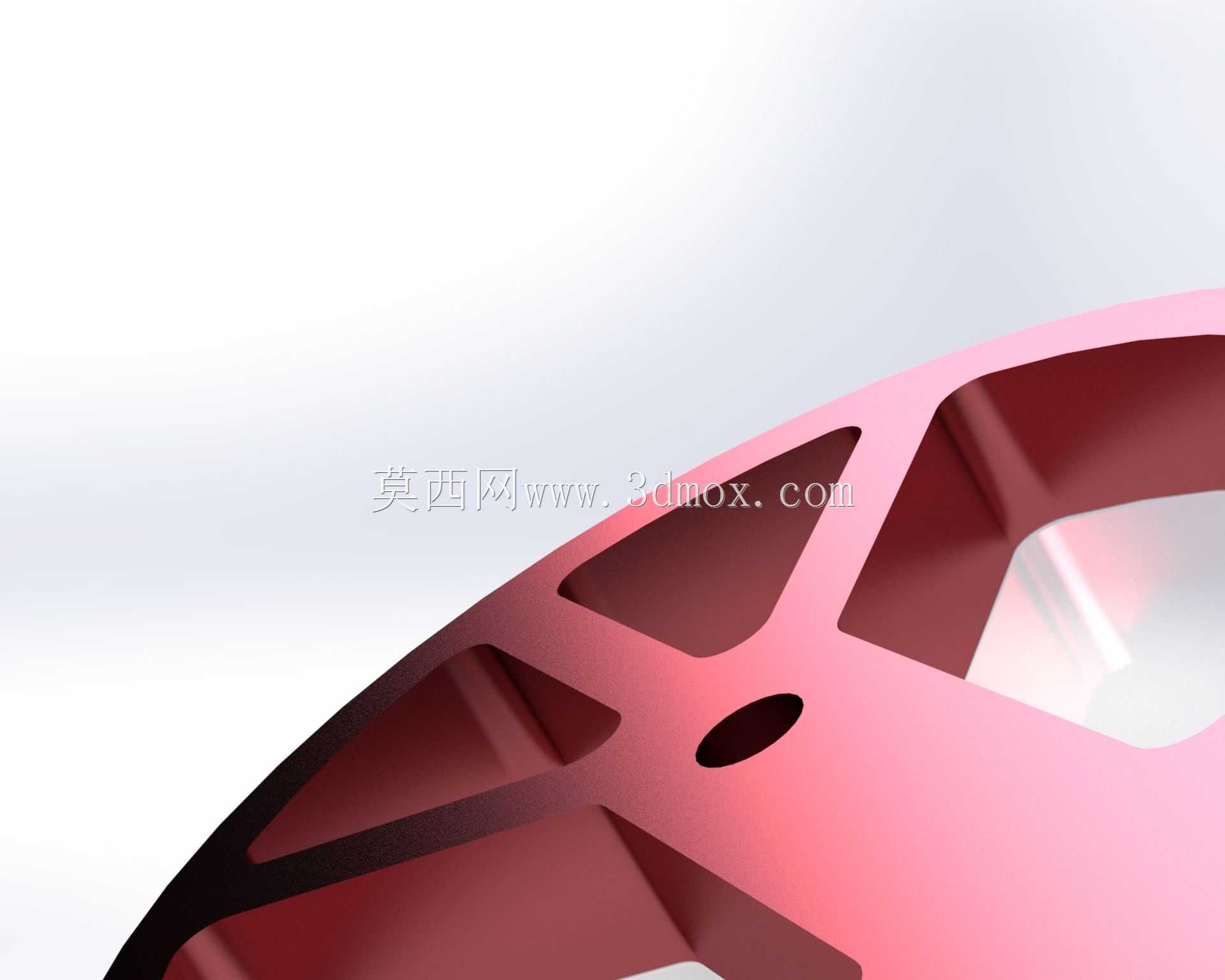

双环镂空加强筋结构安装承载支架

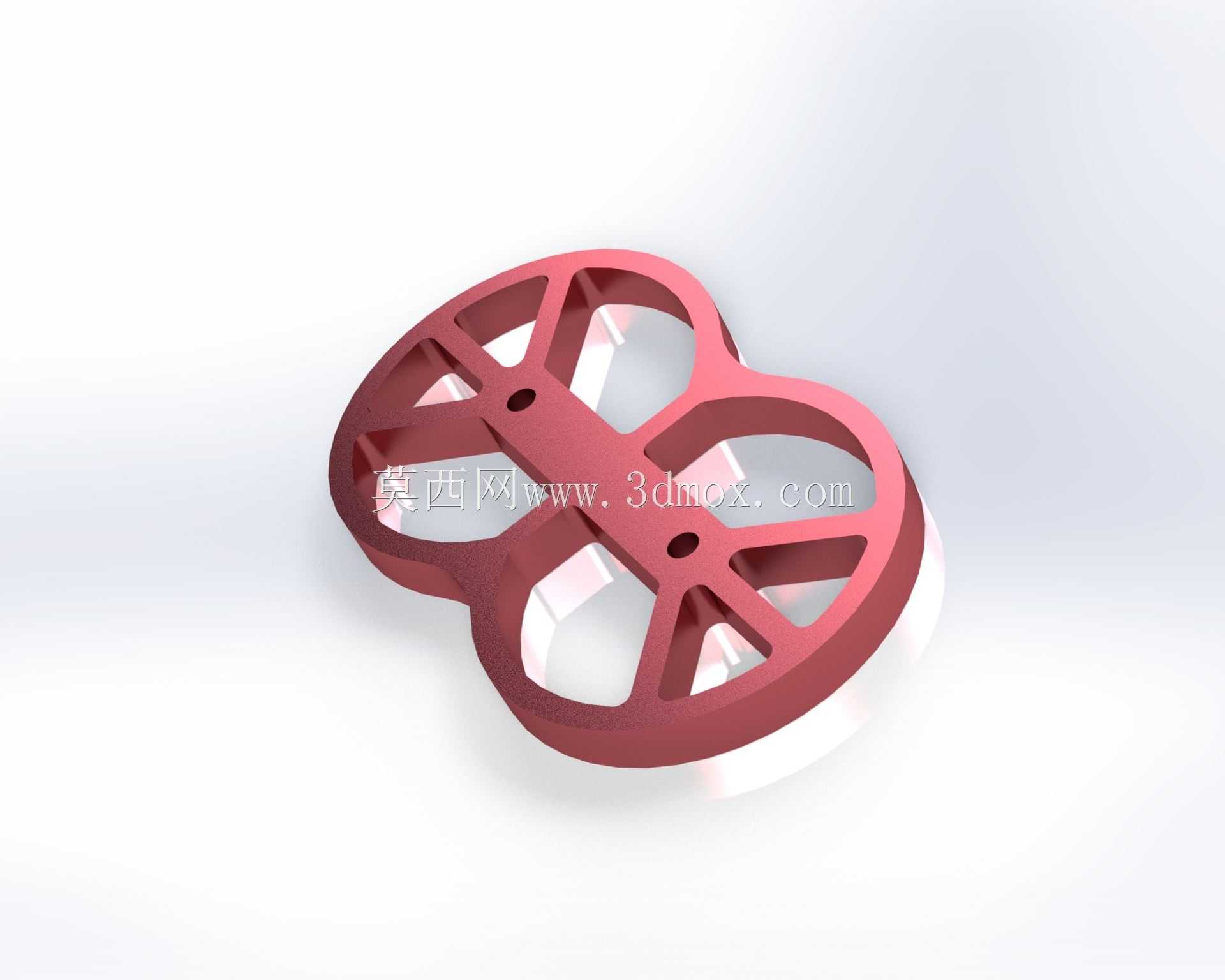

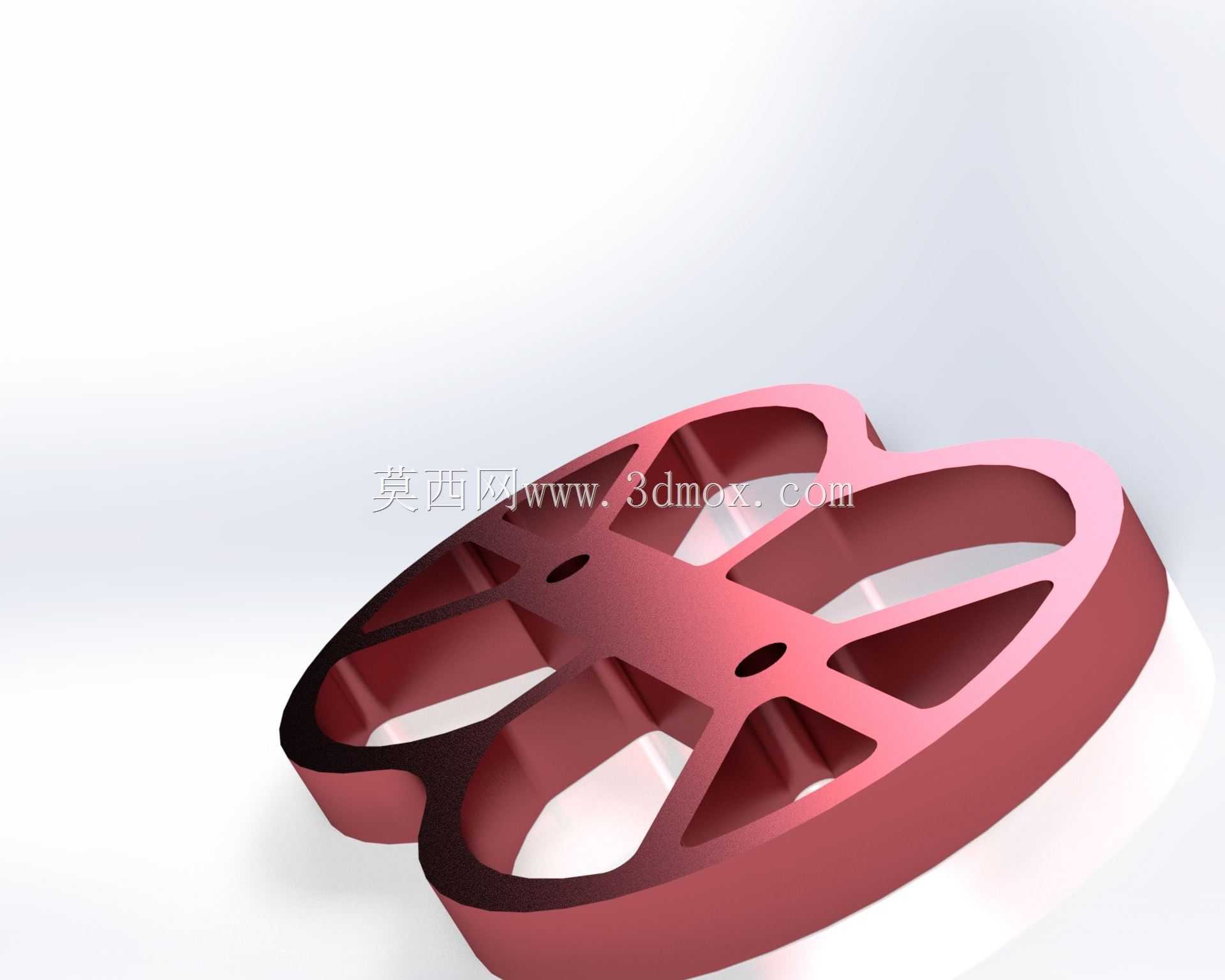

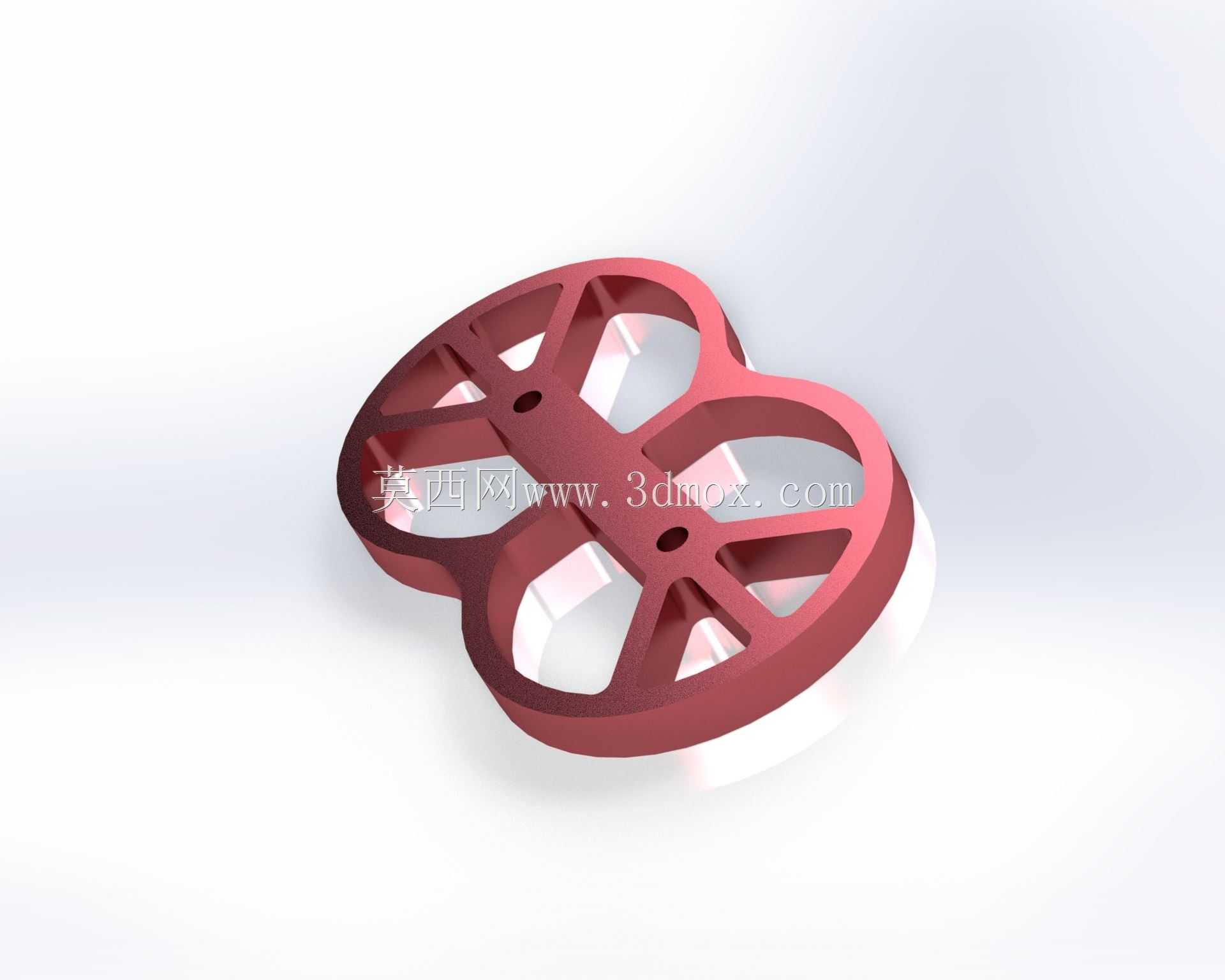

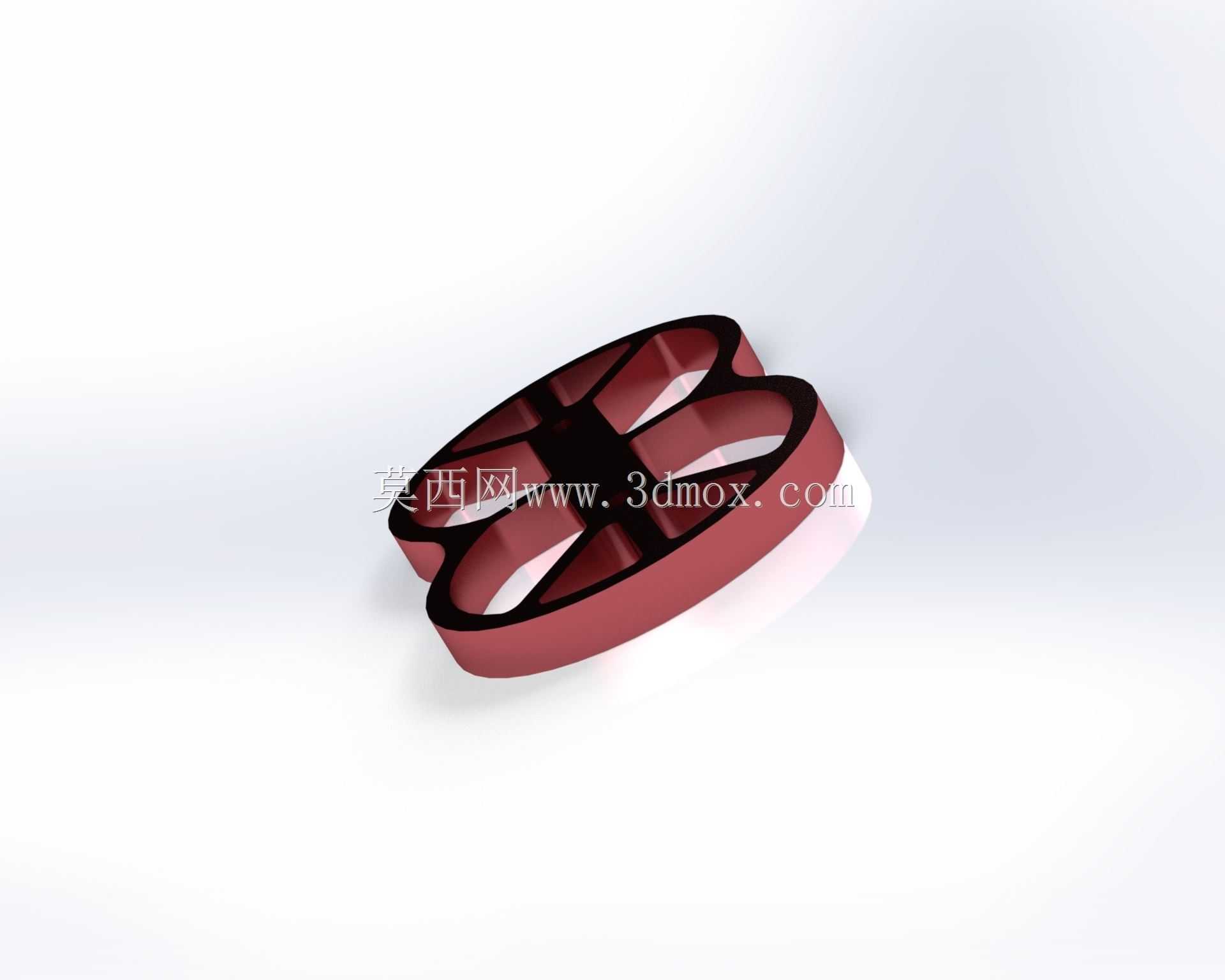

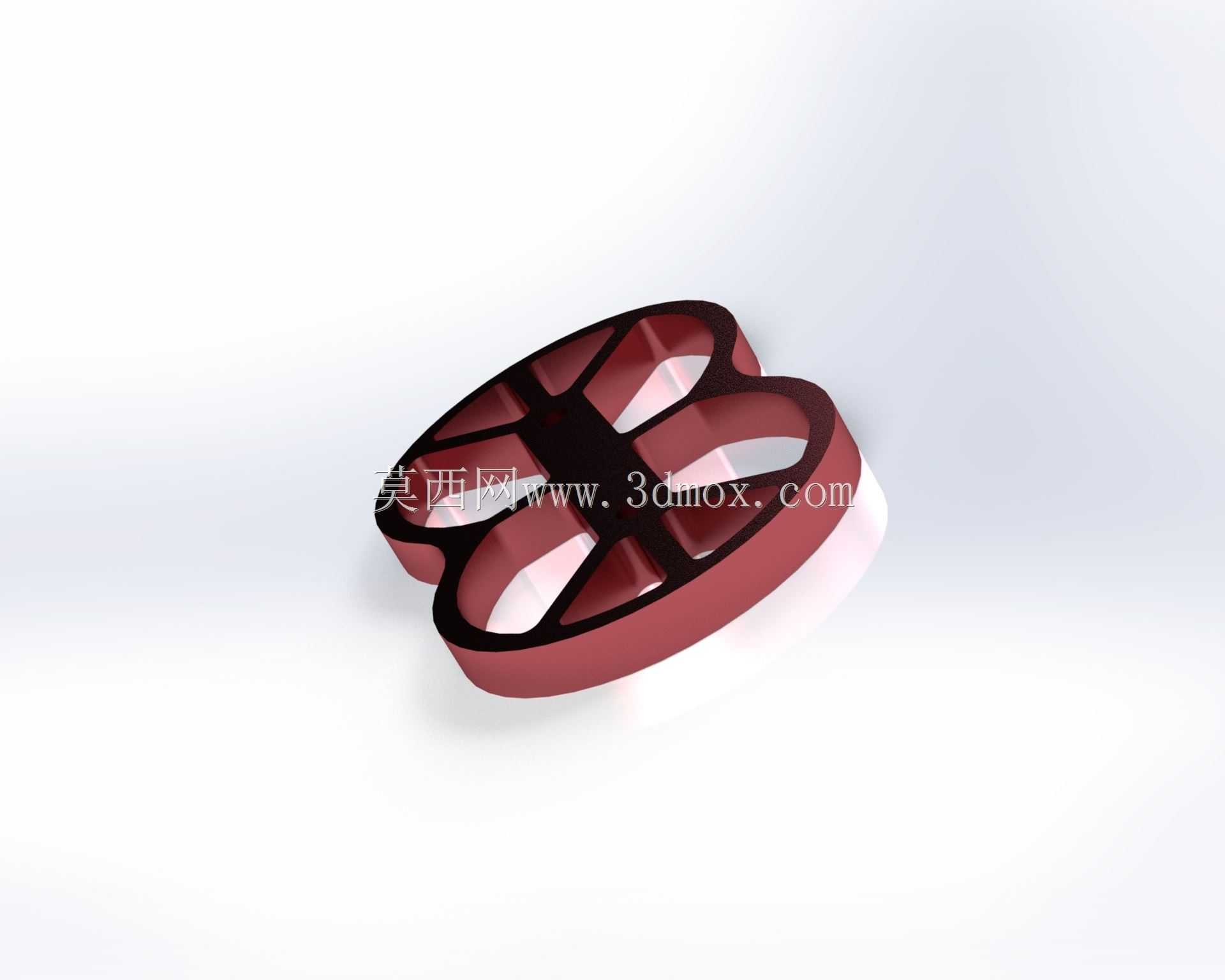

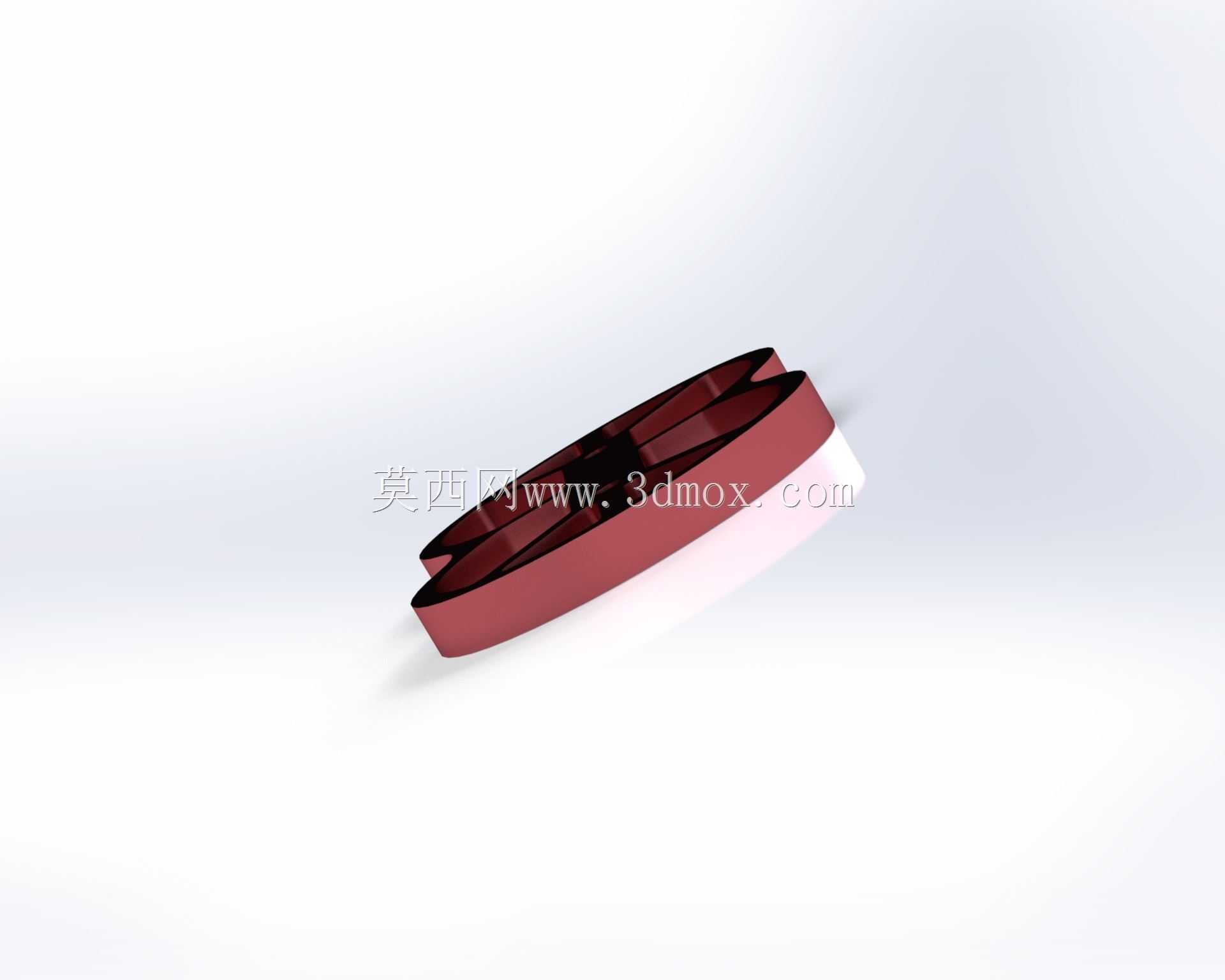

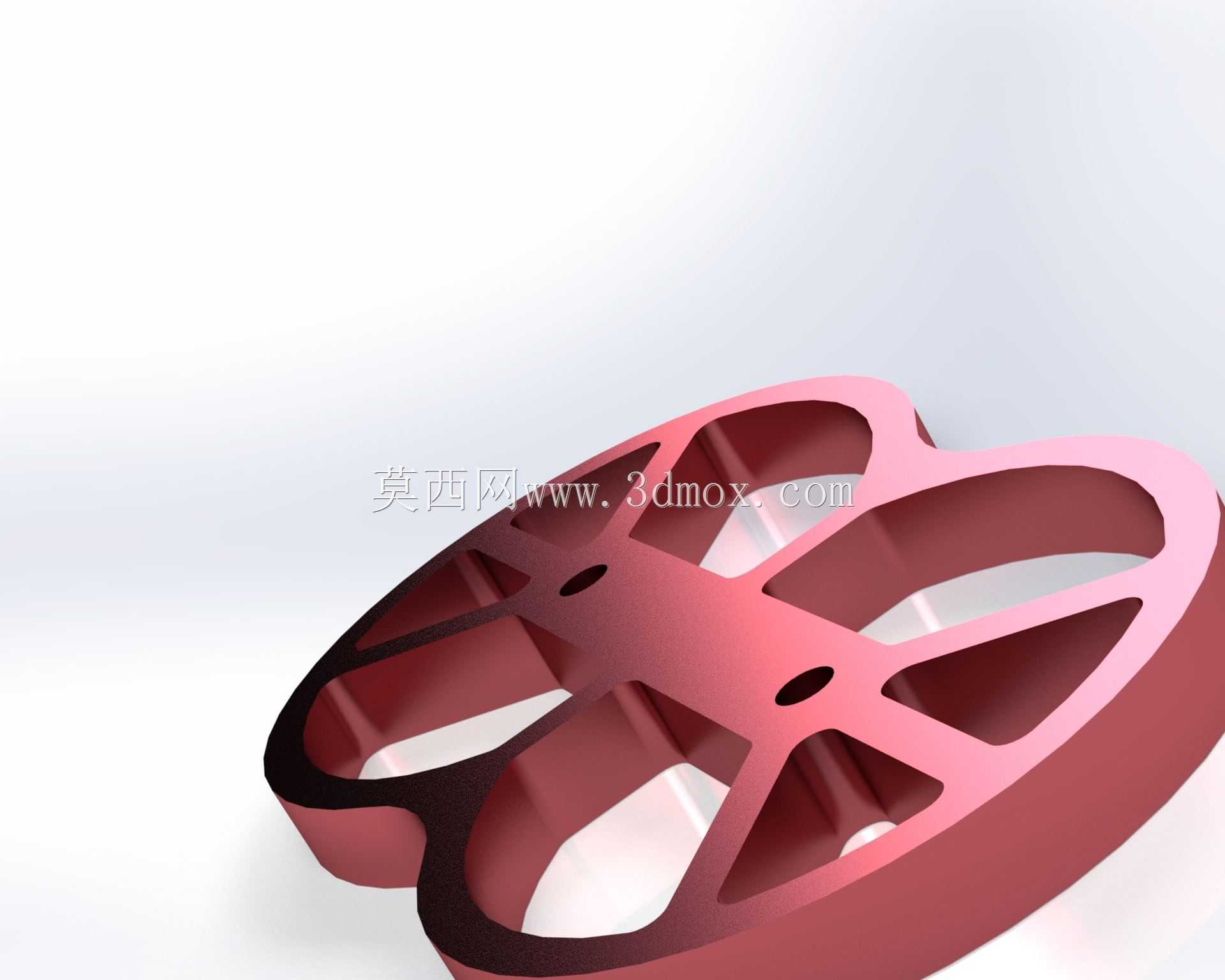

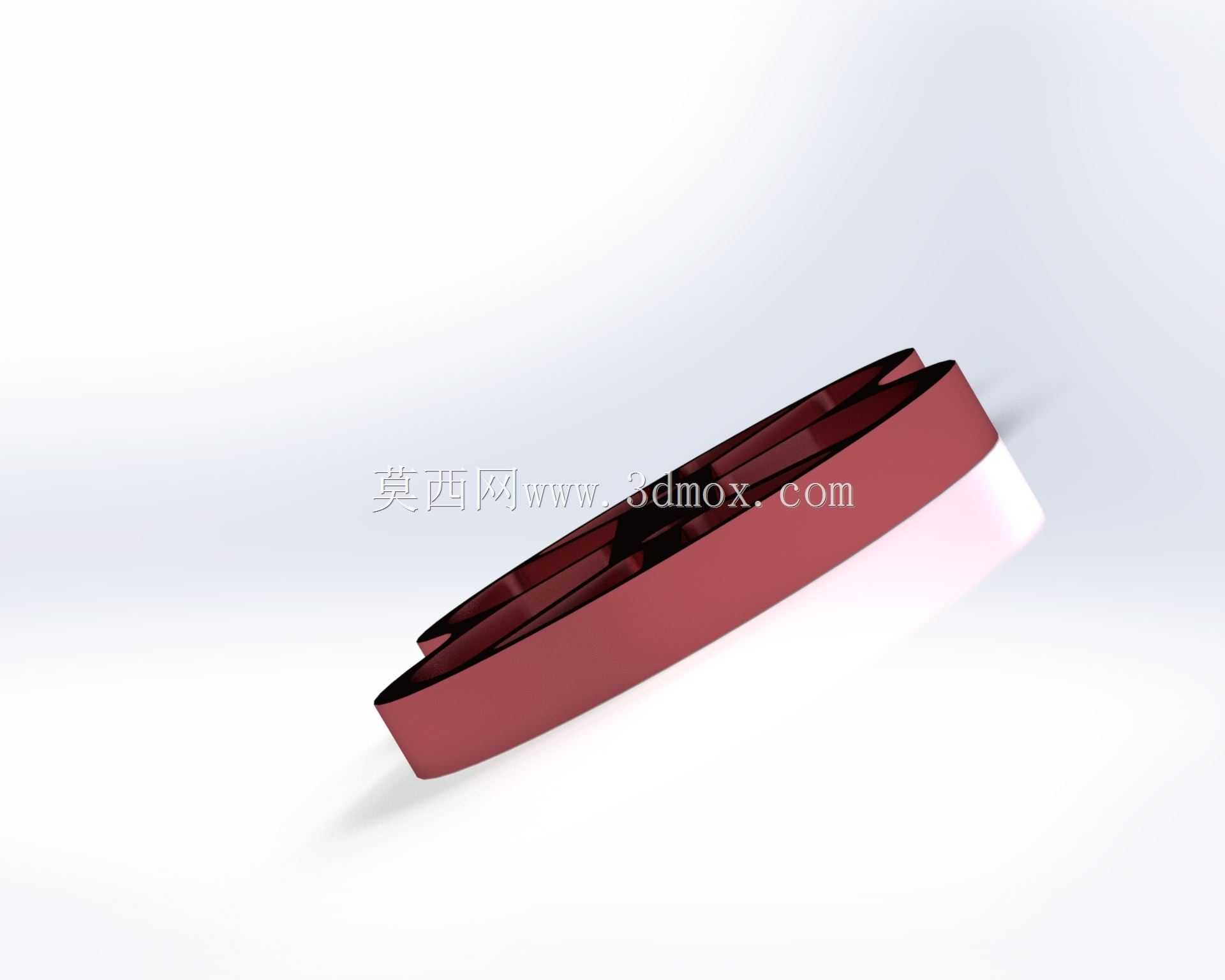

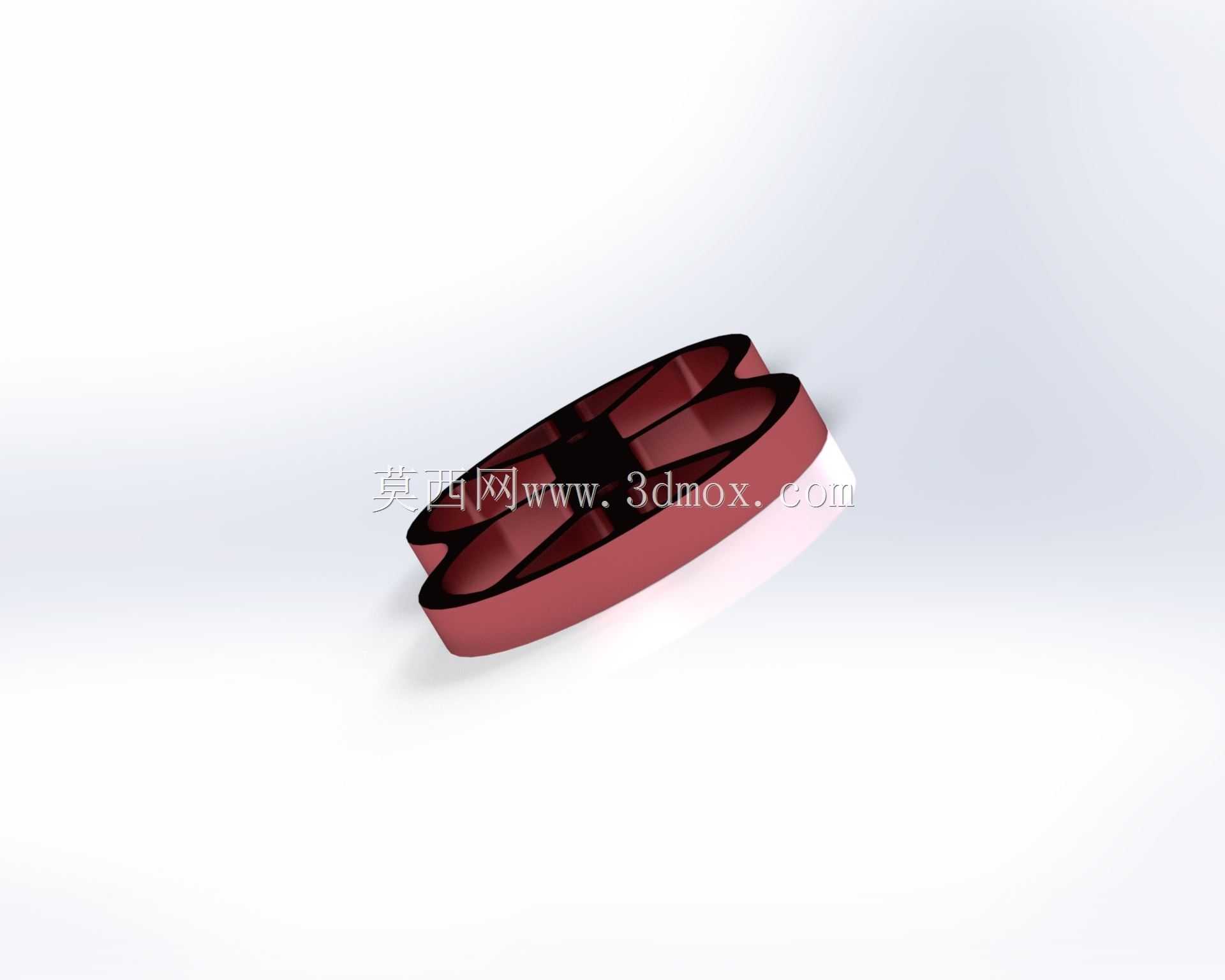

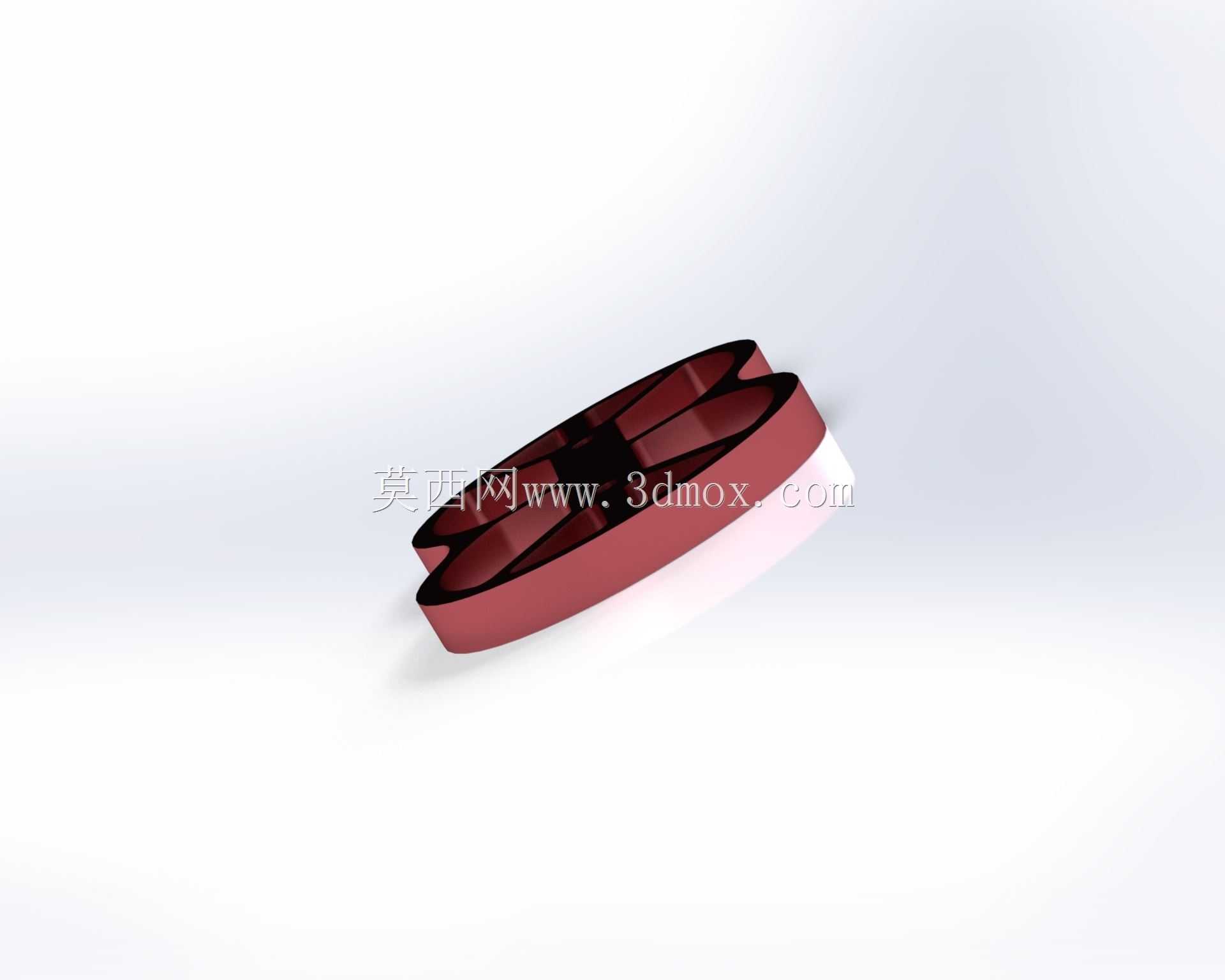

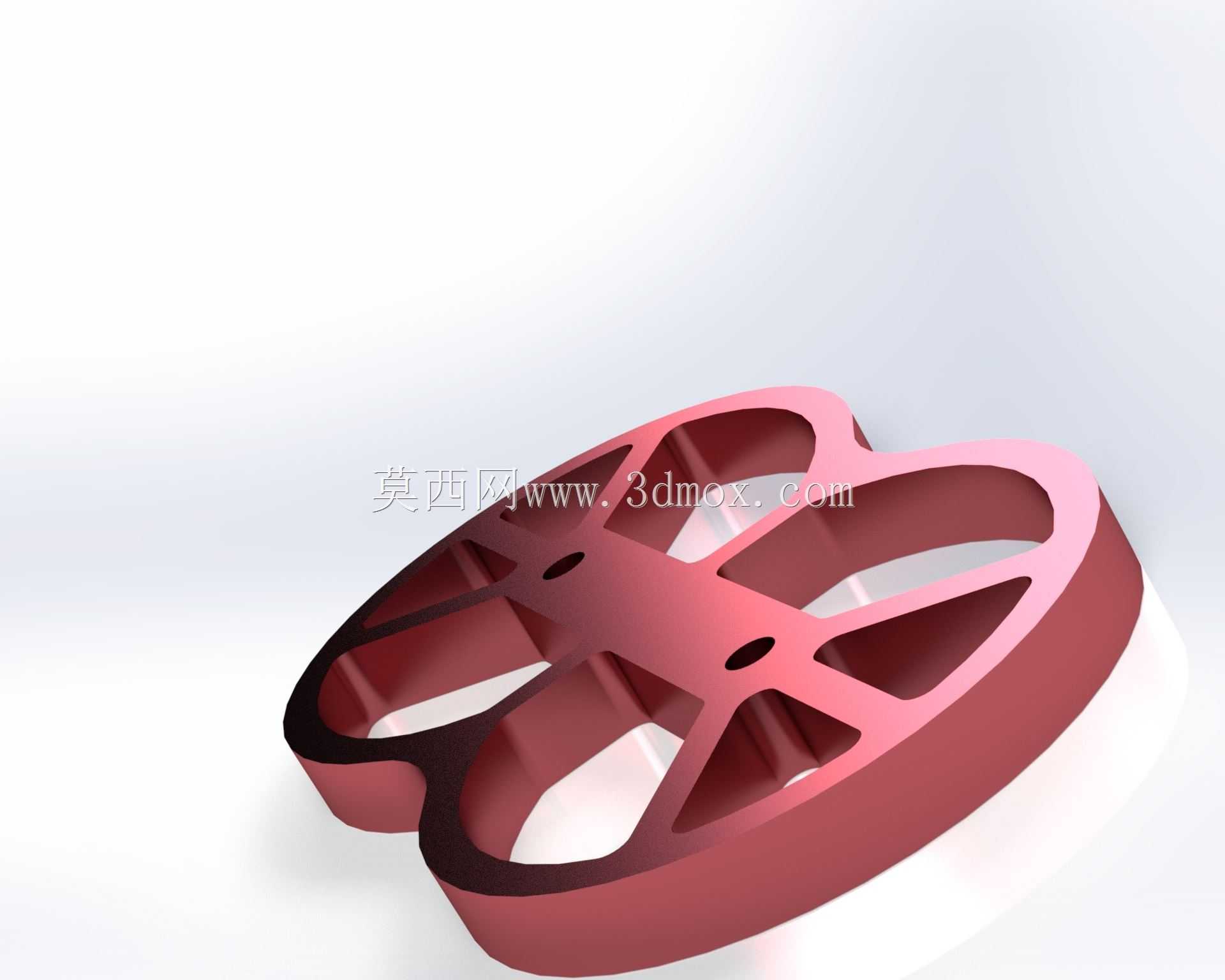

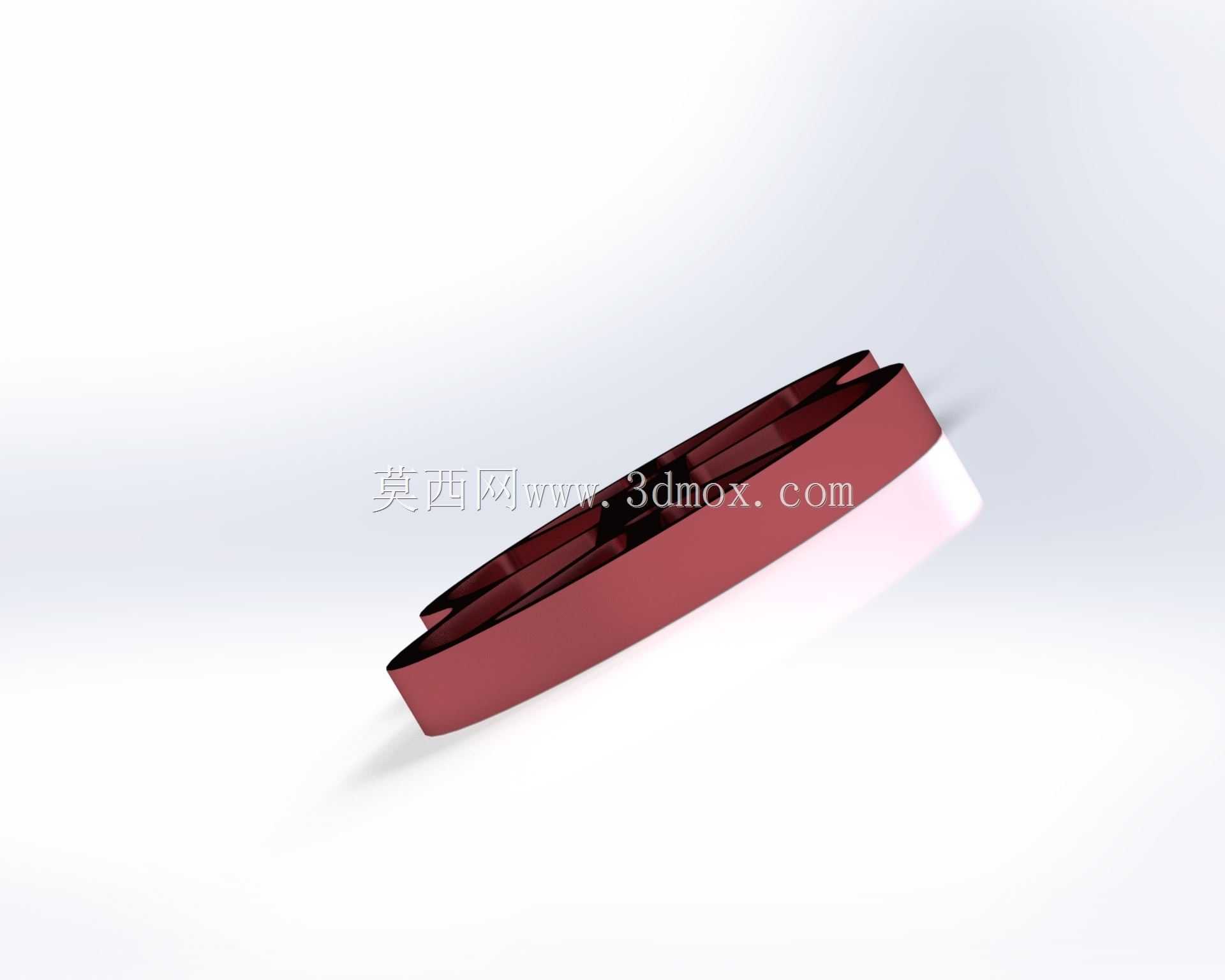

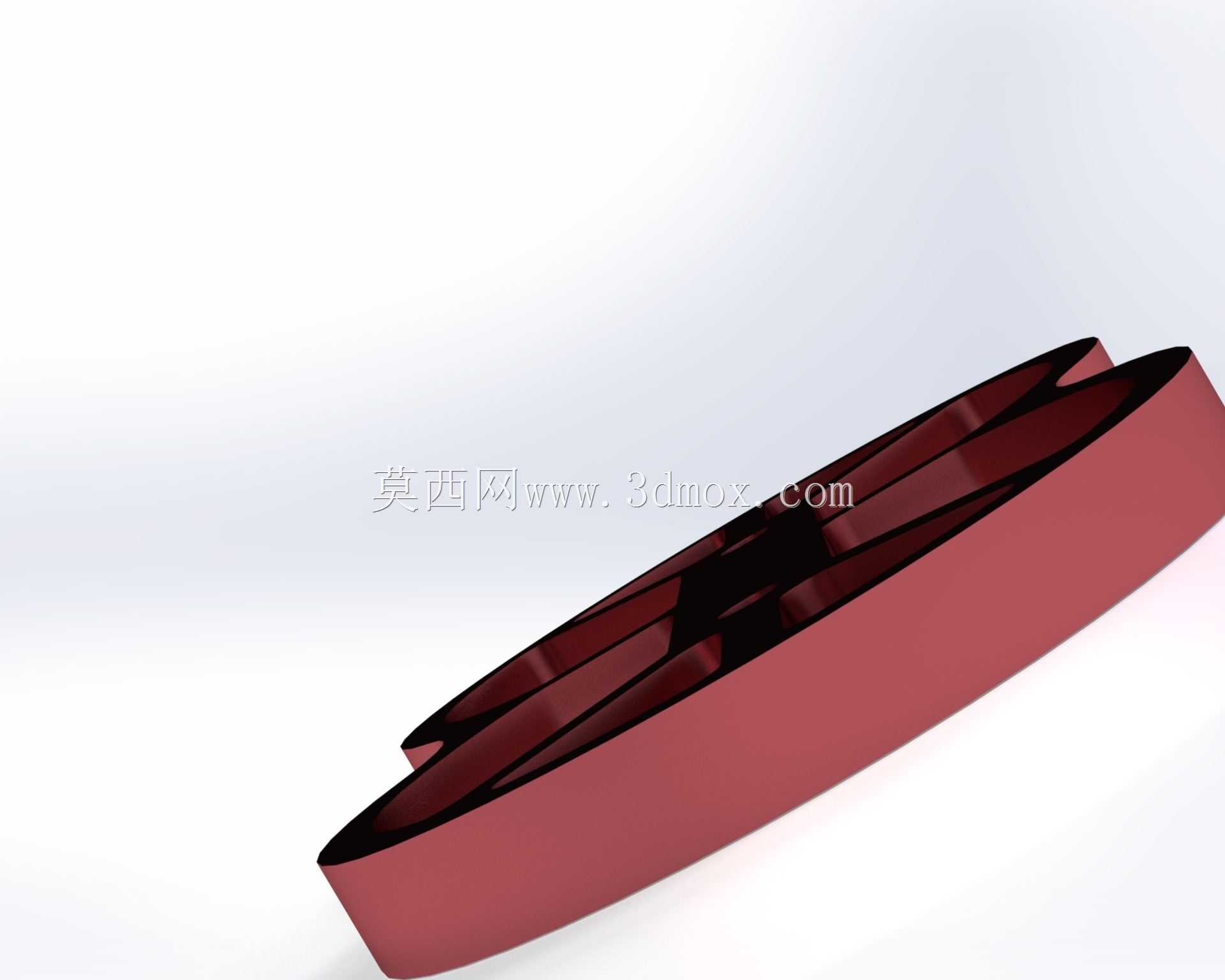

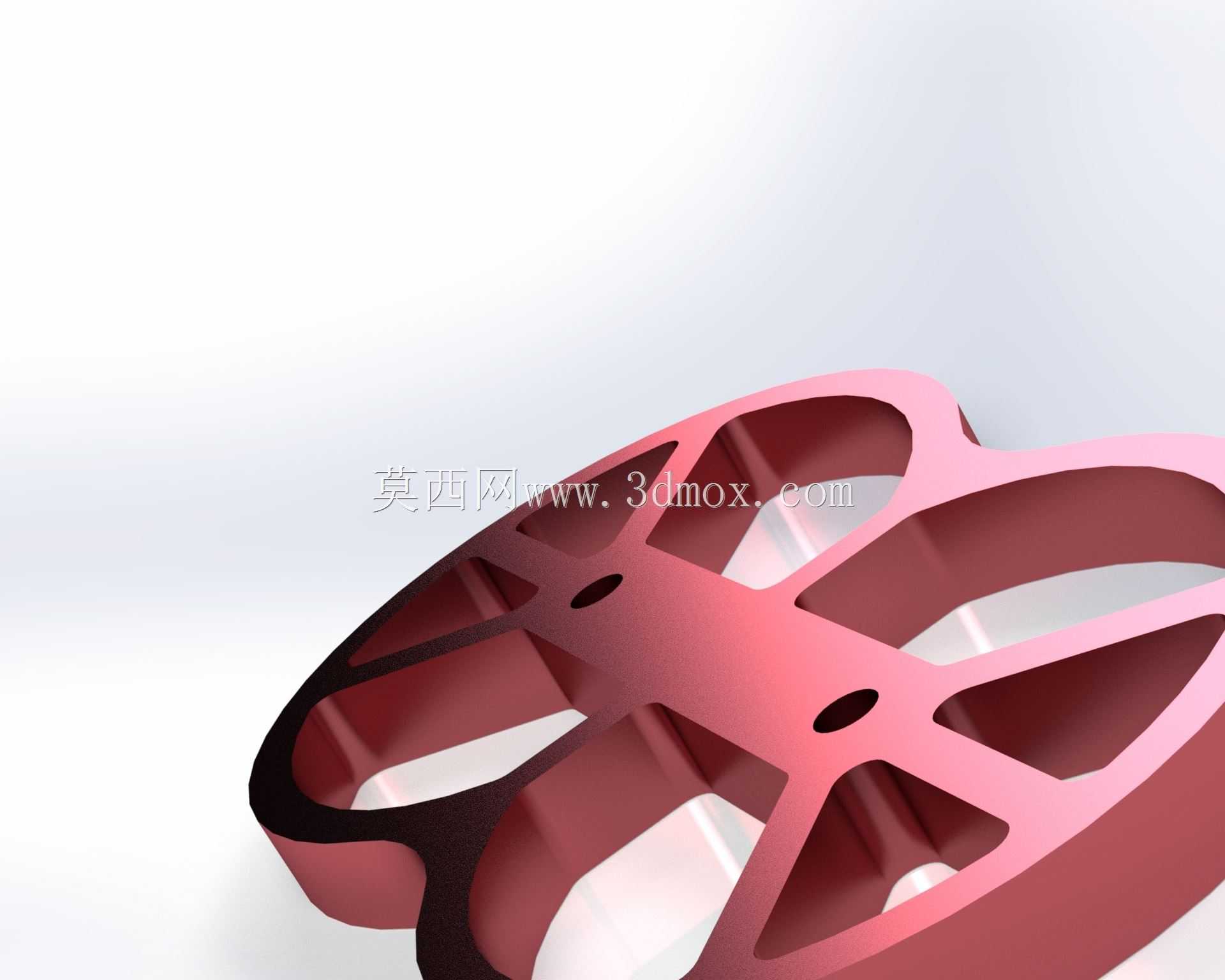

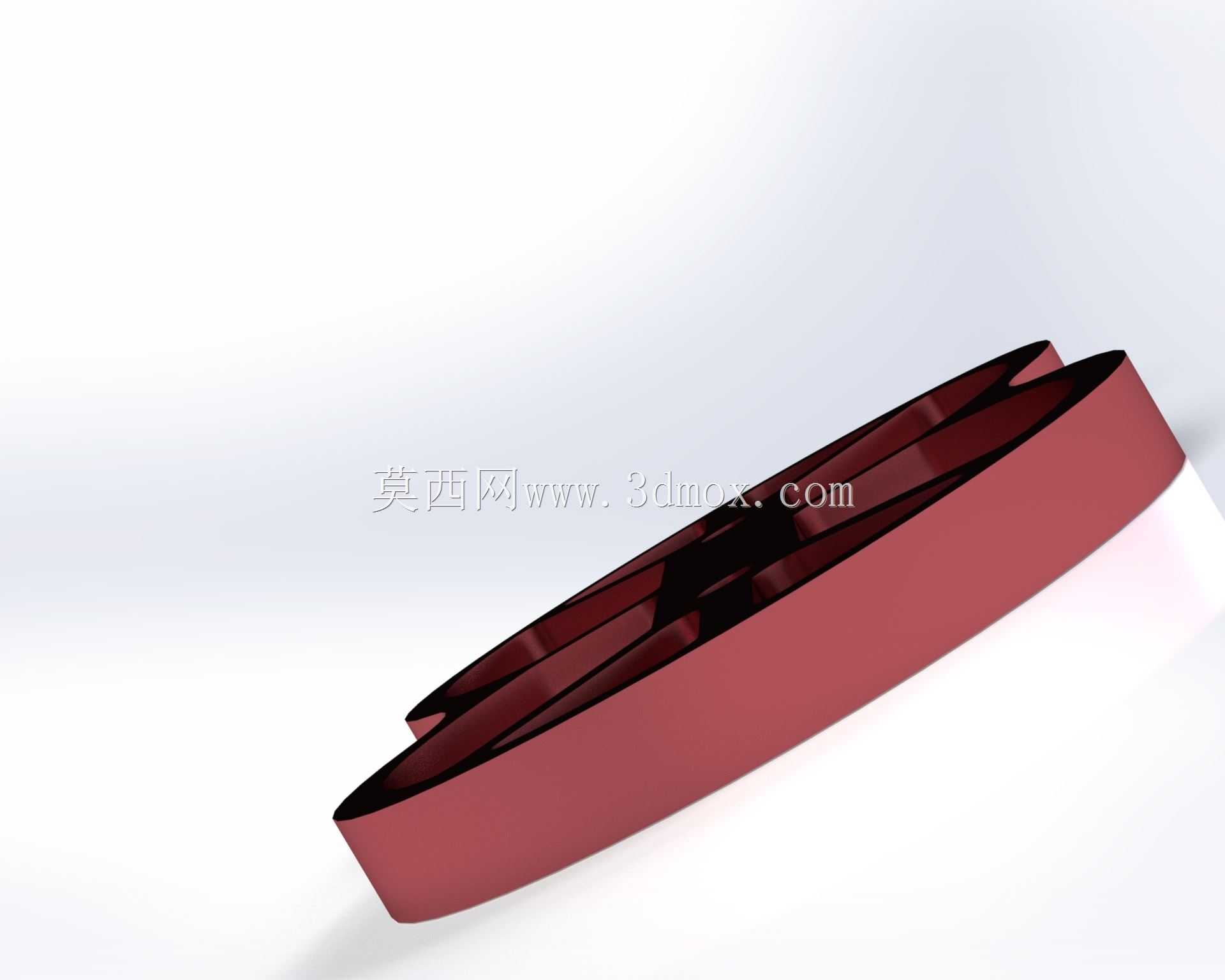

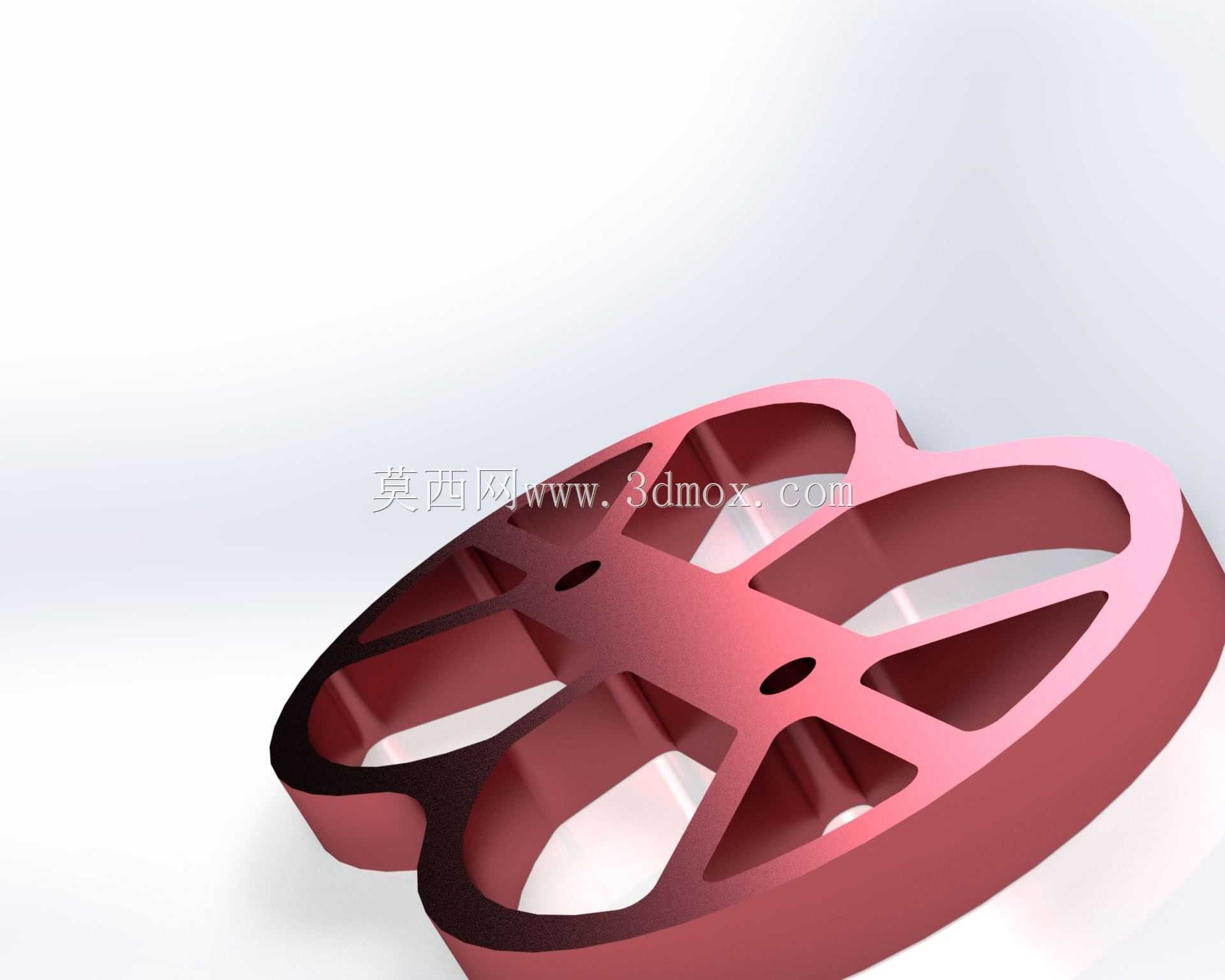

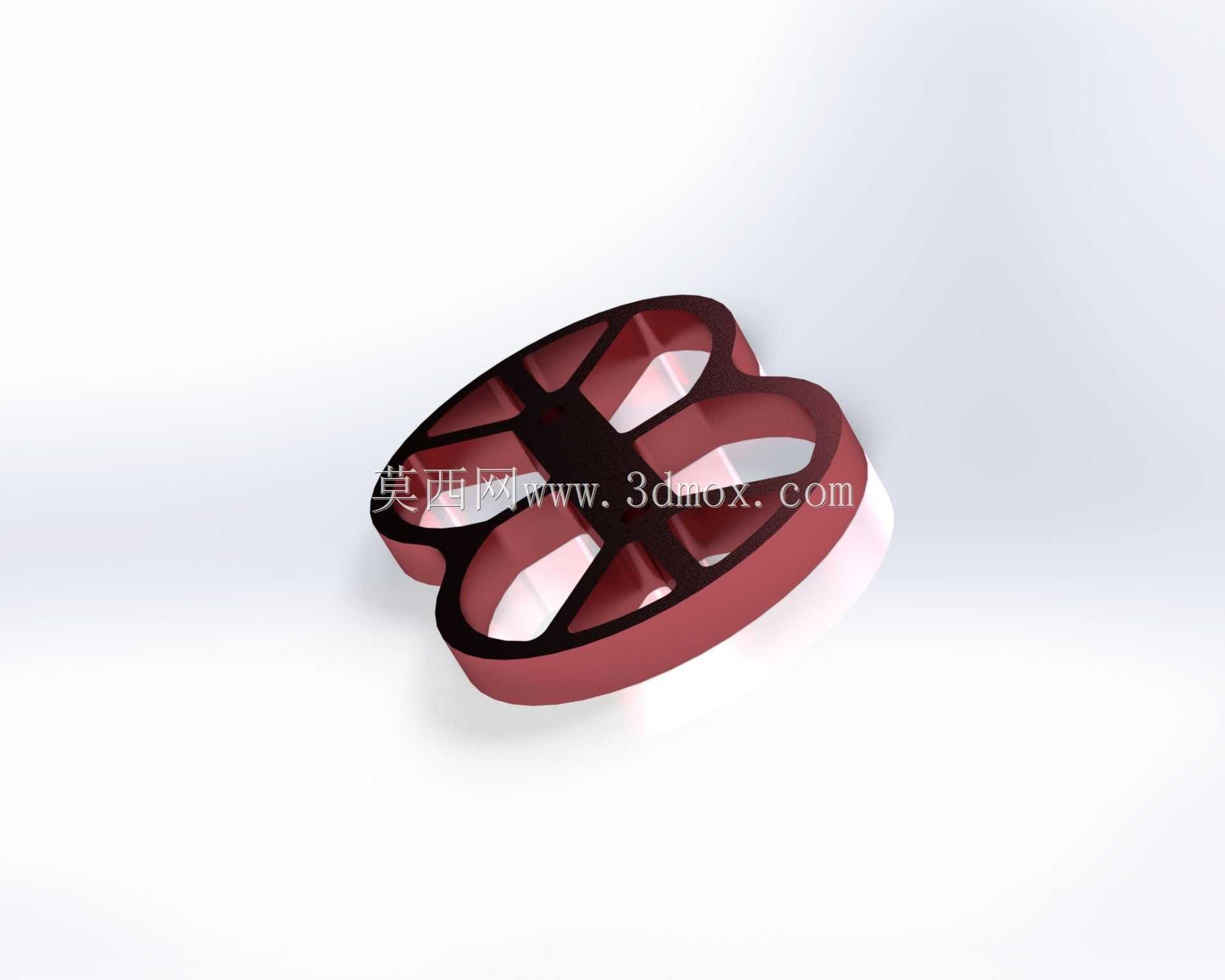

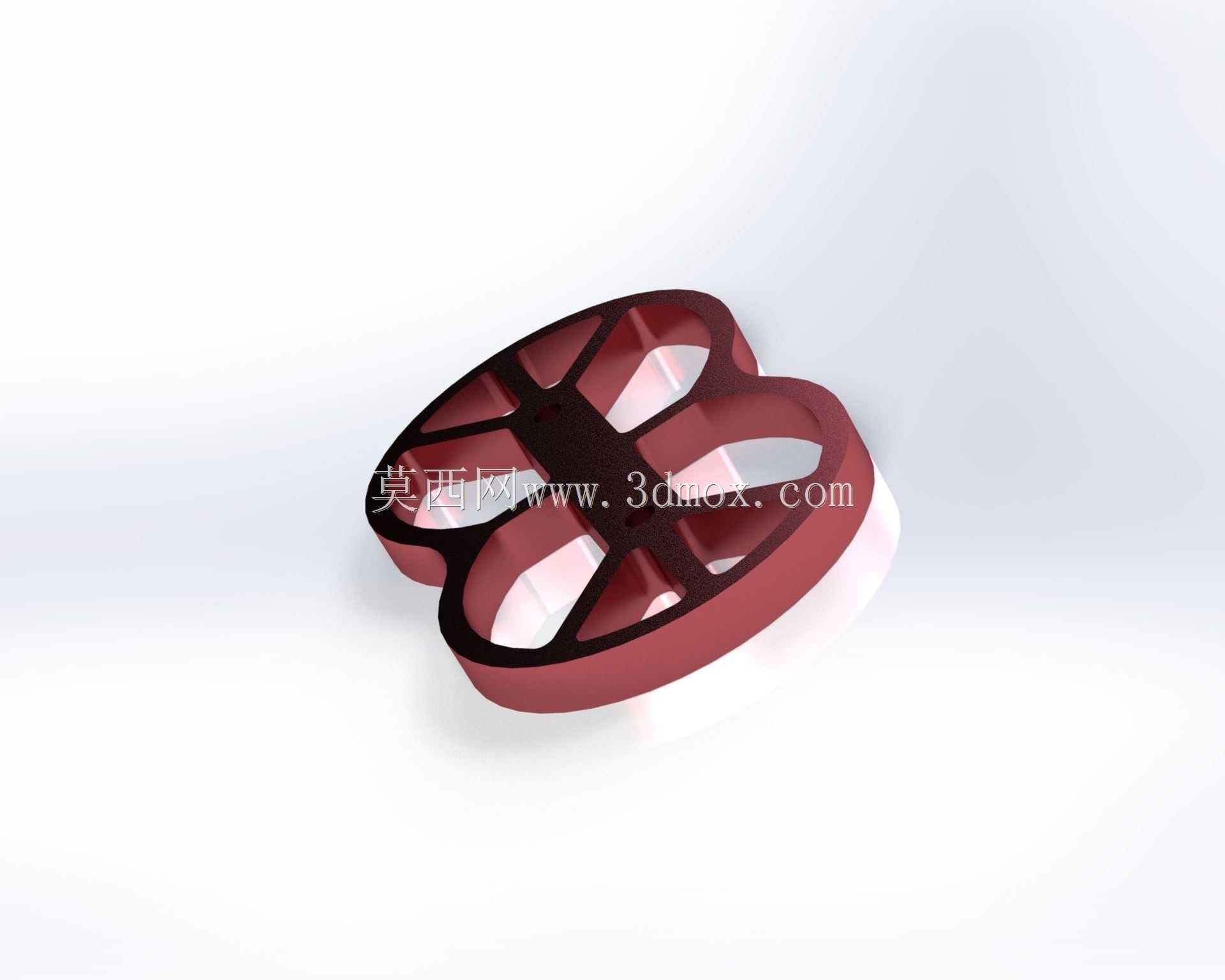

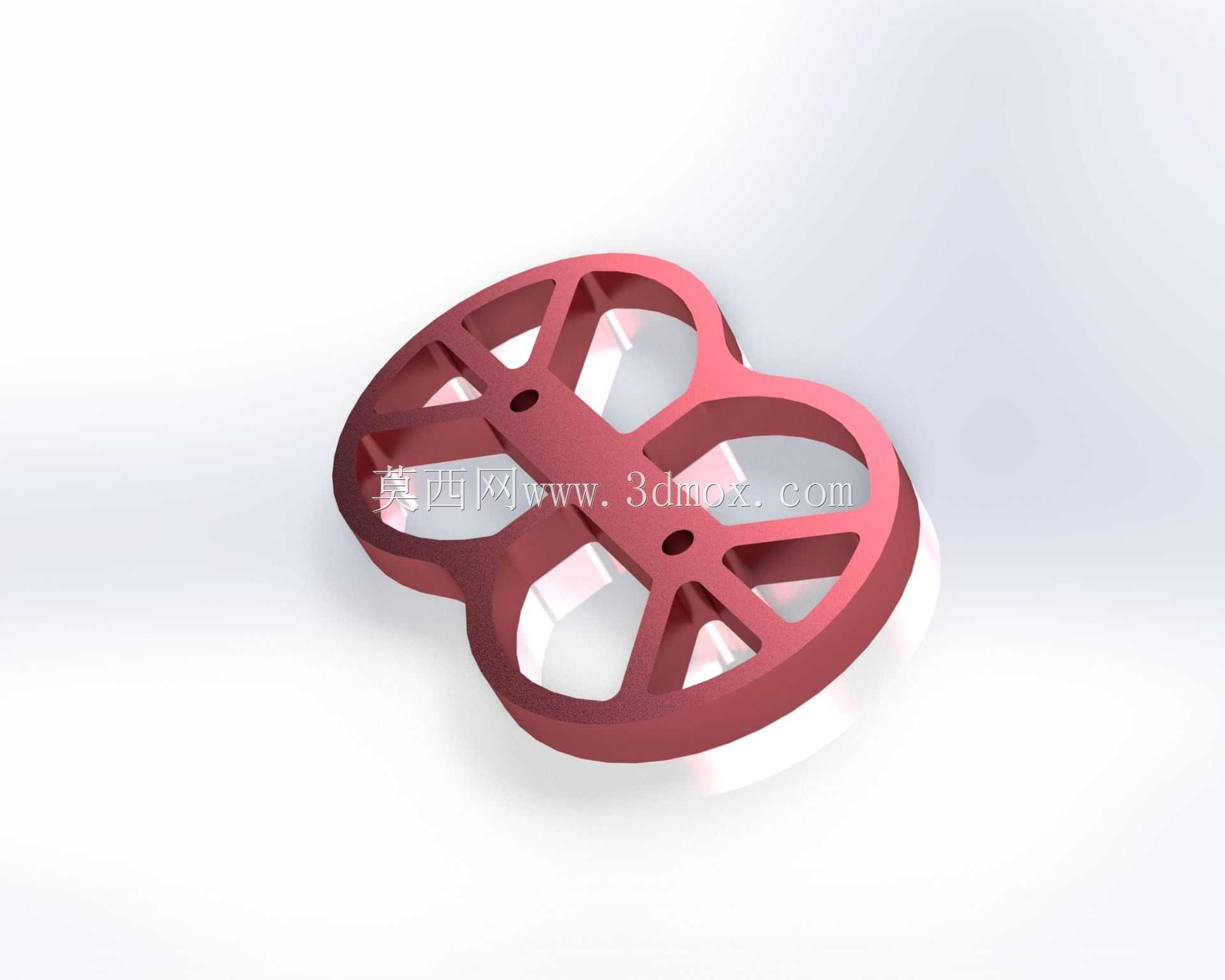

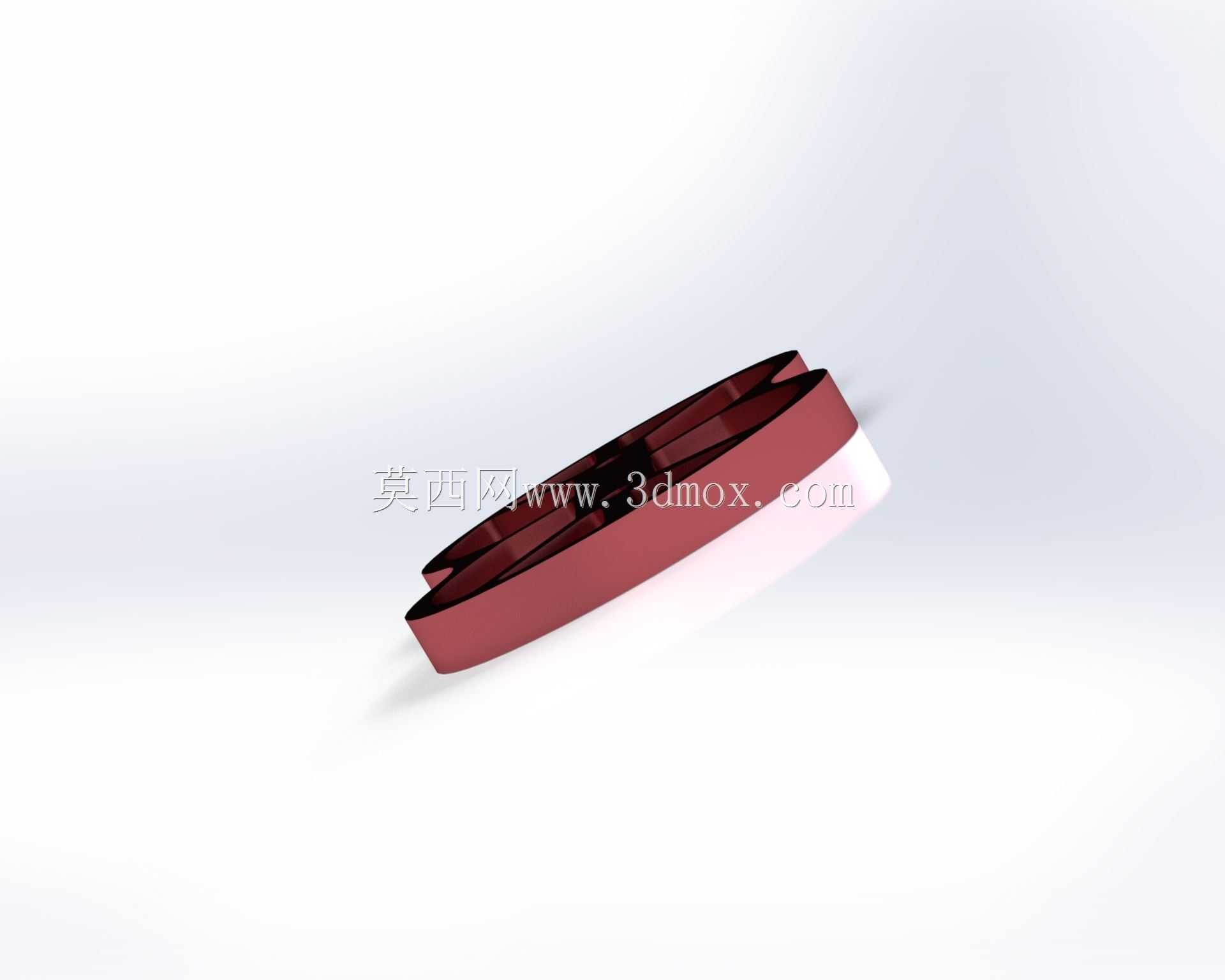

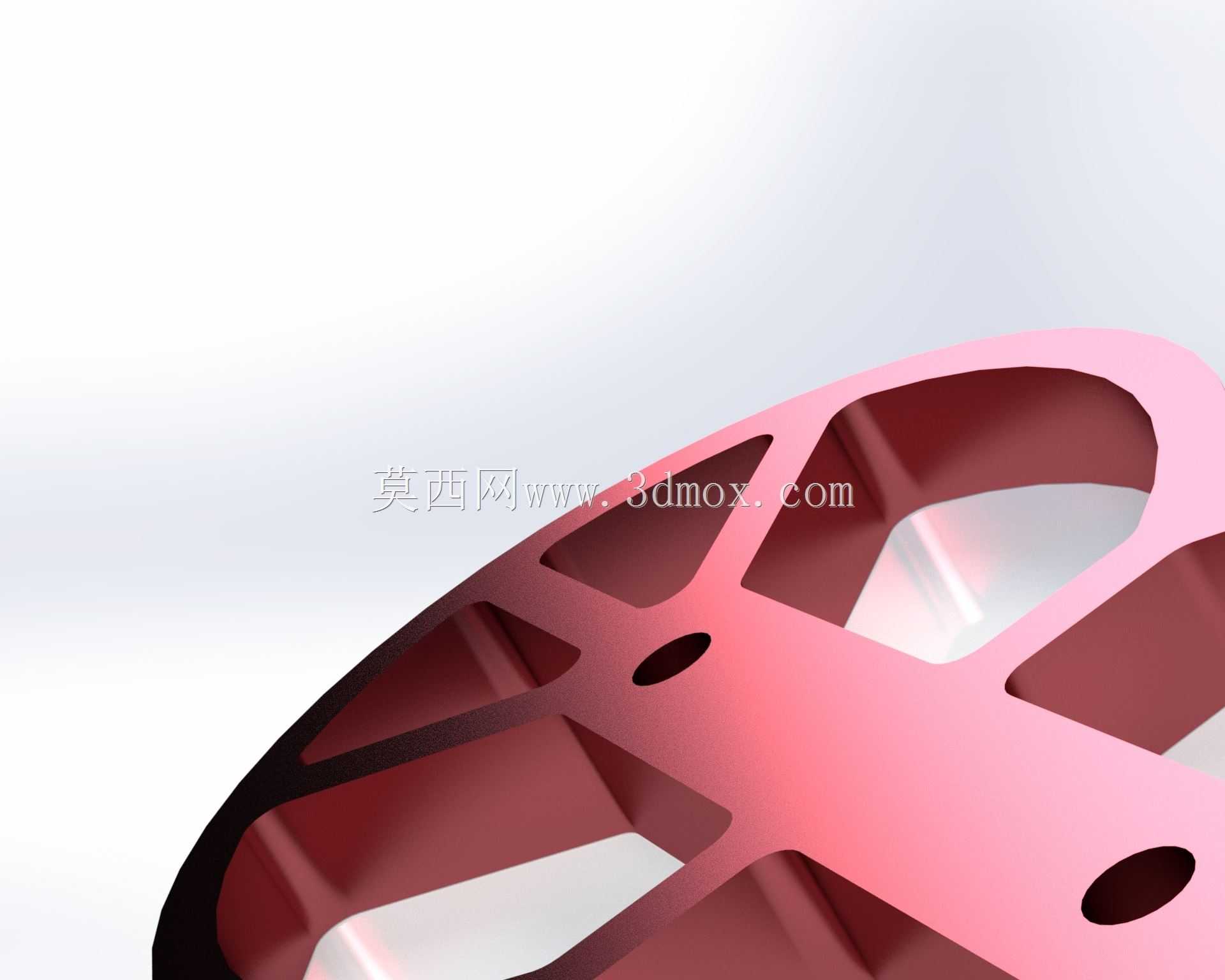

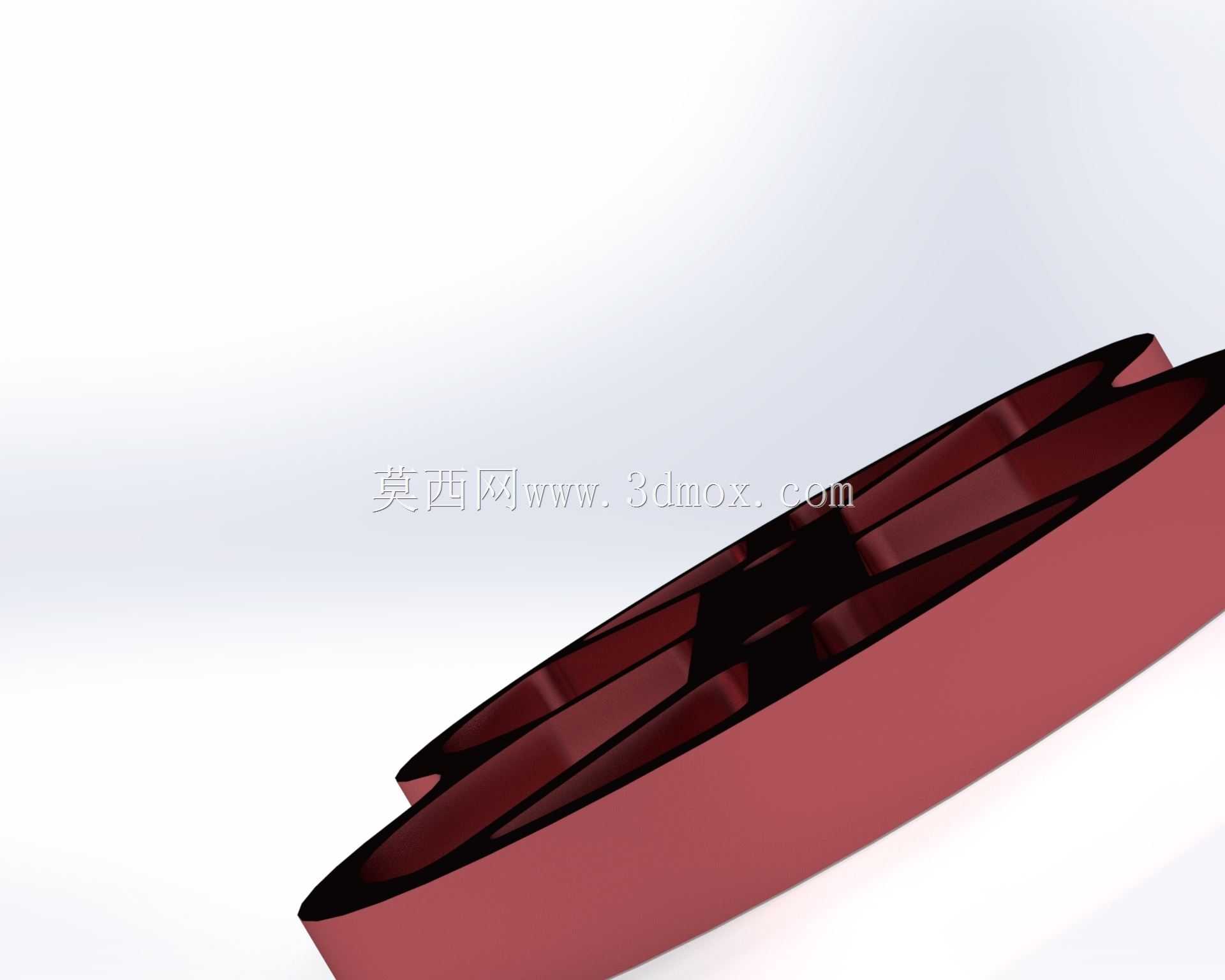

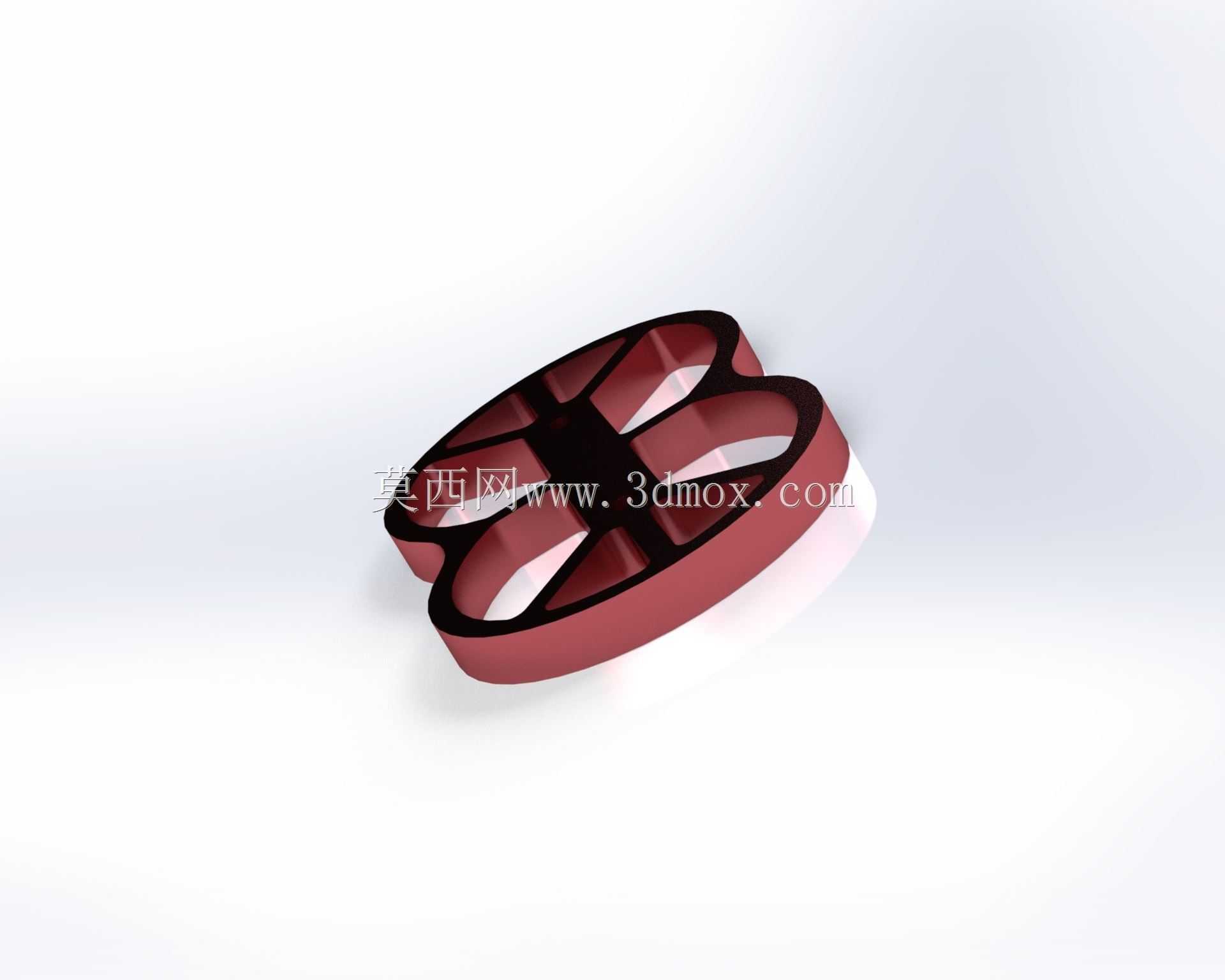

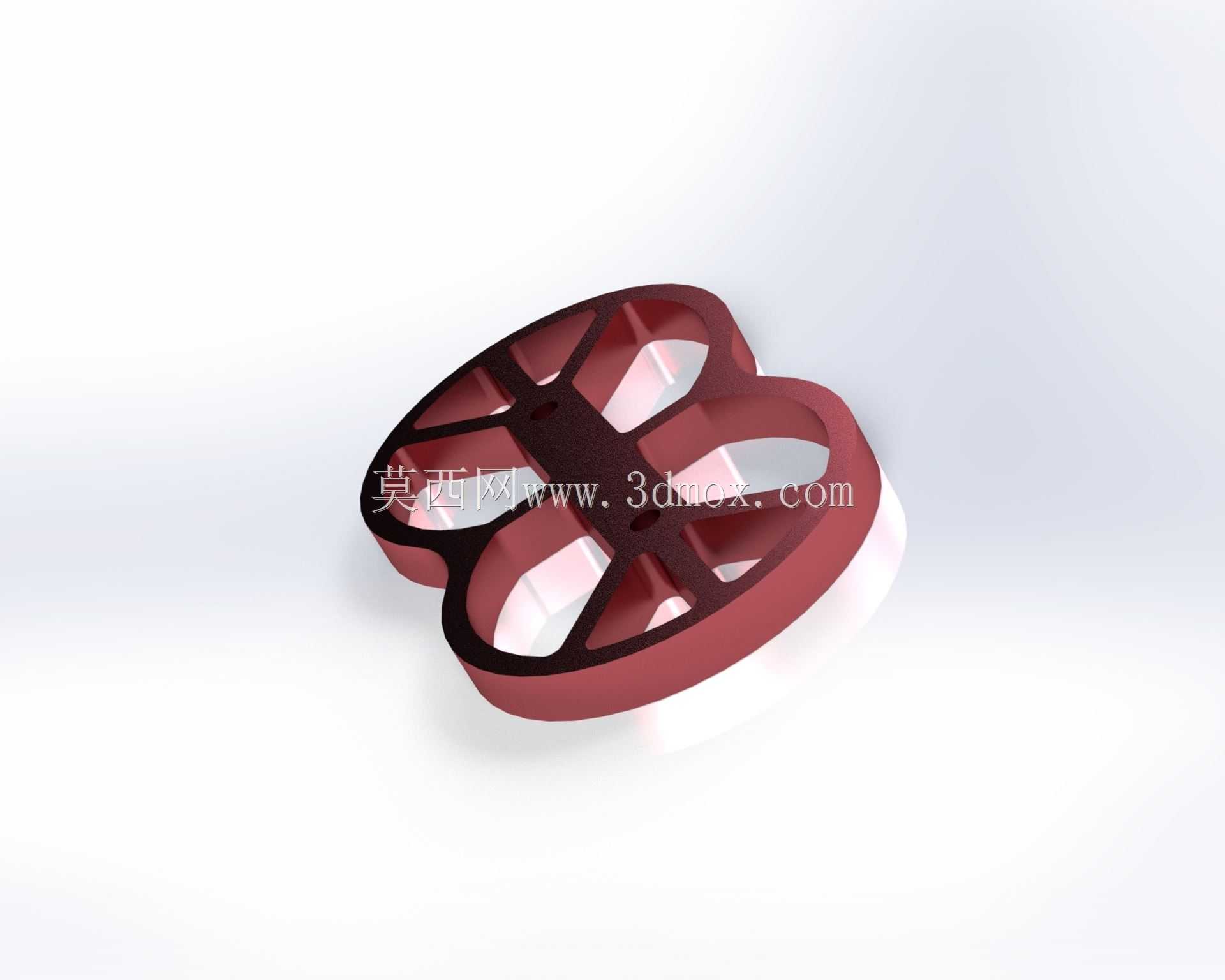

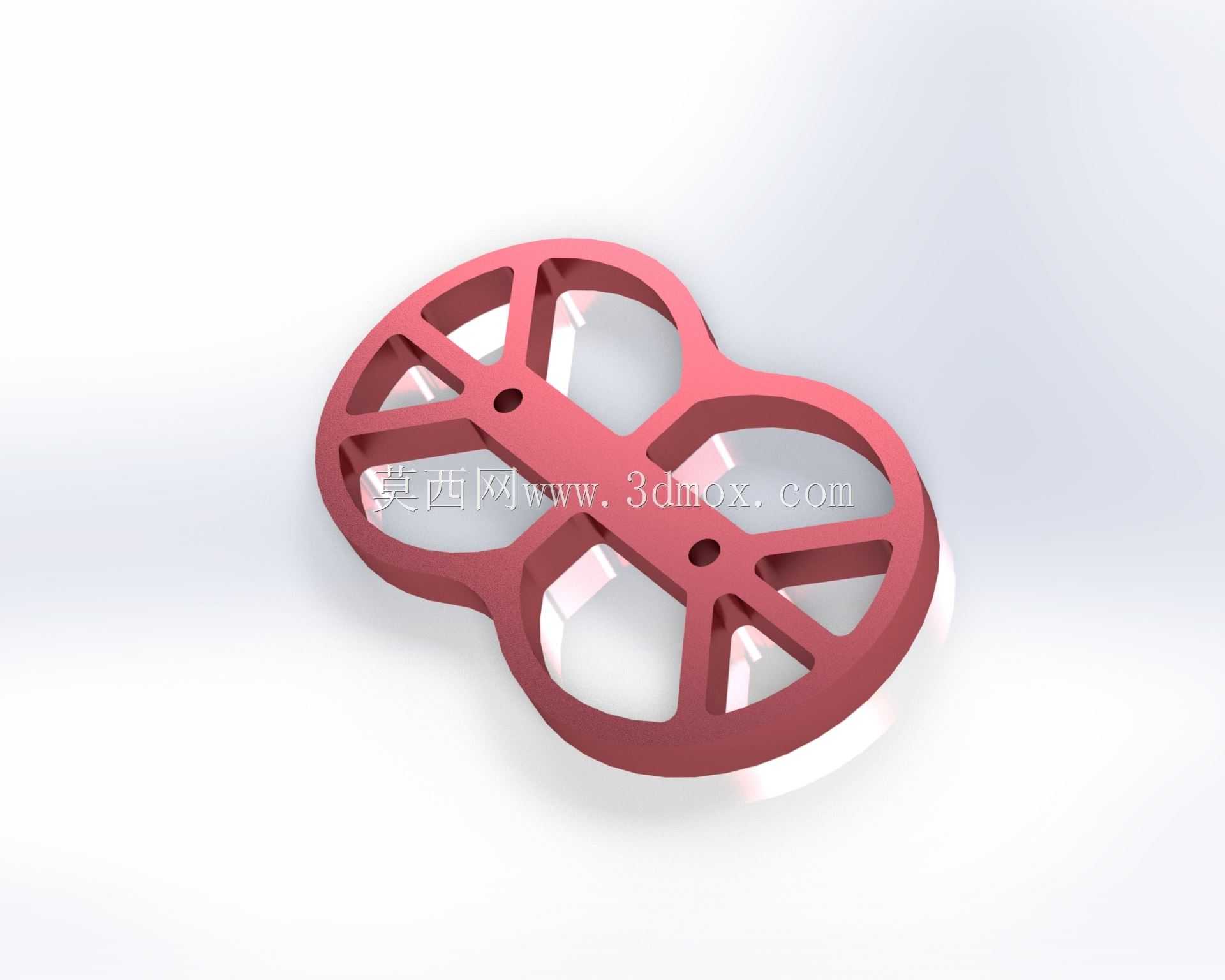

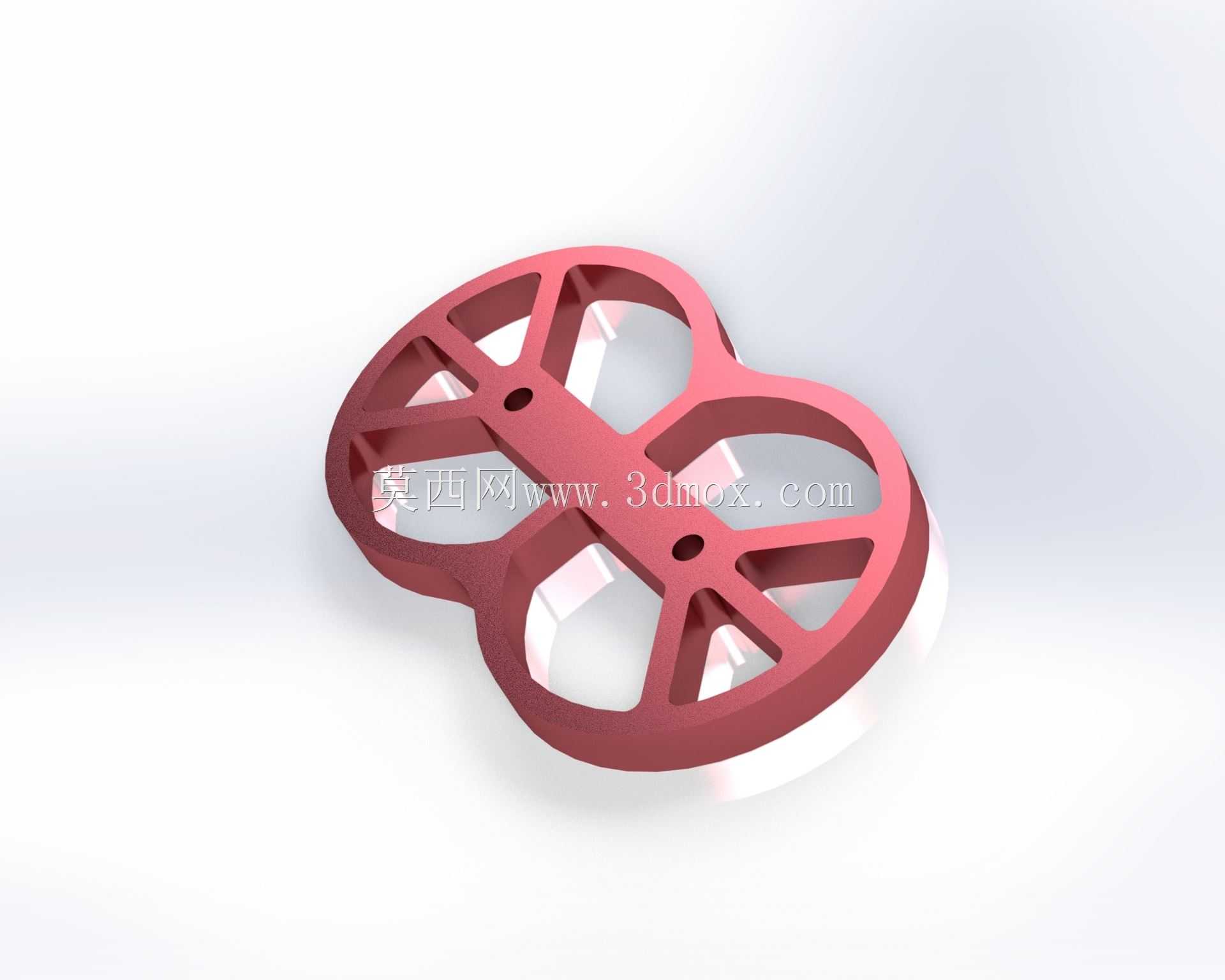

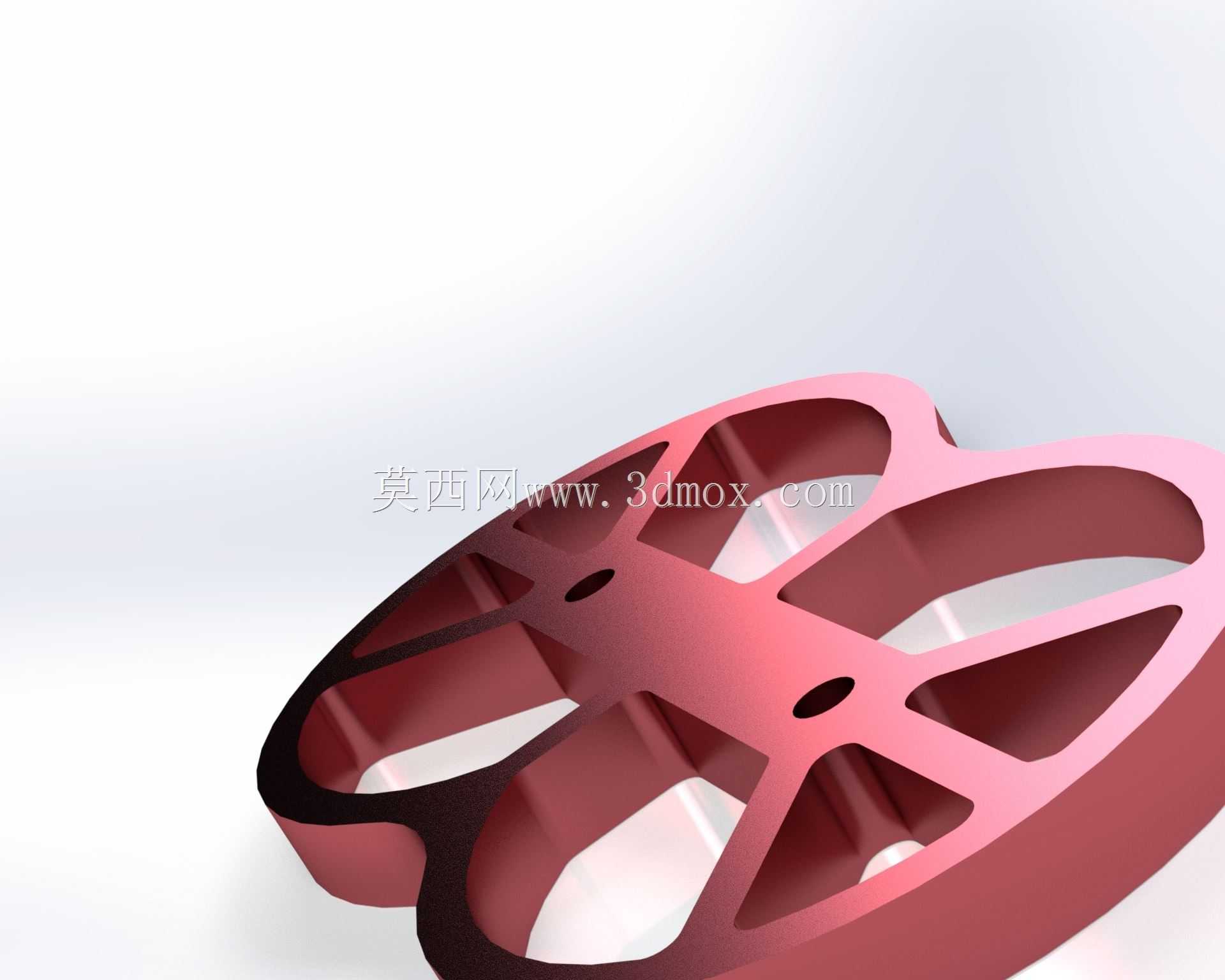

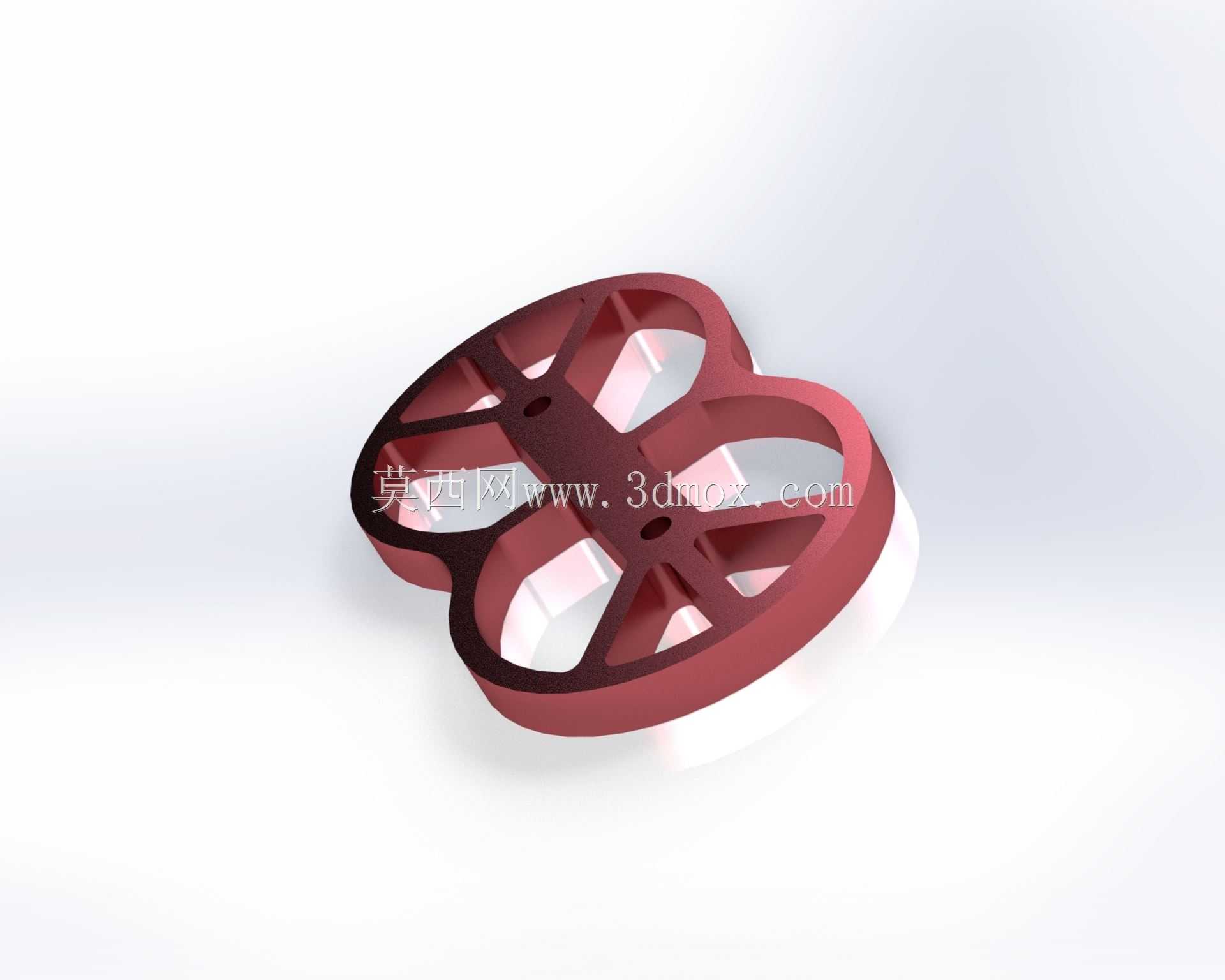

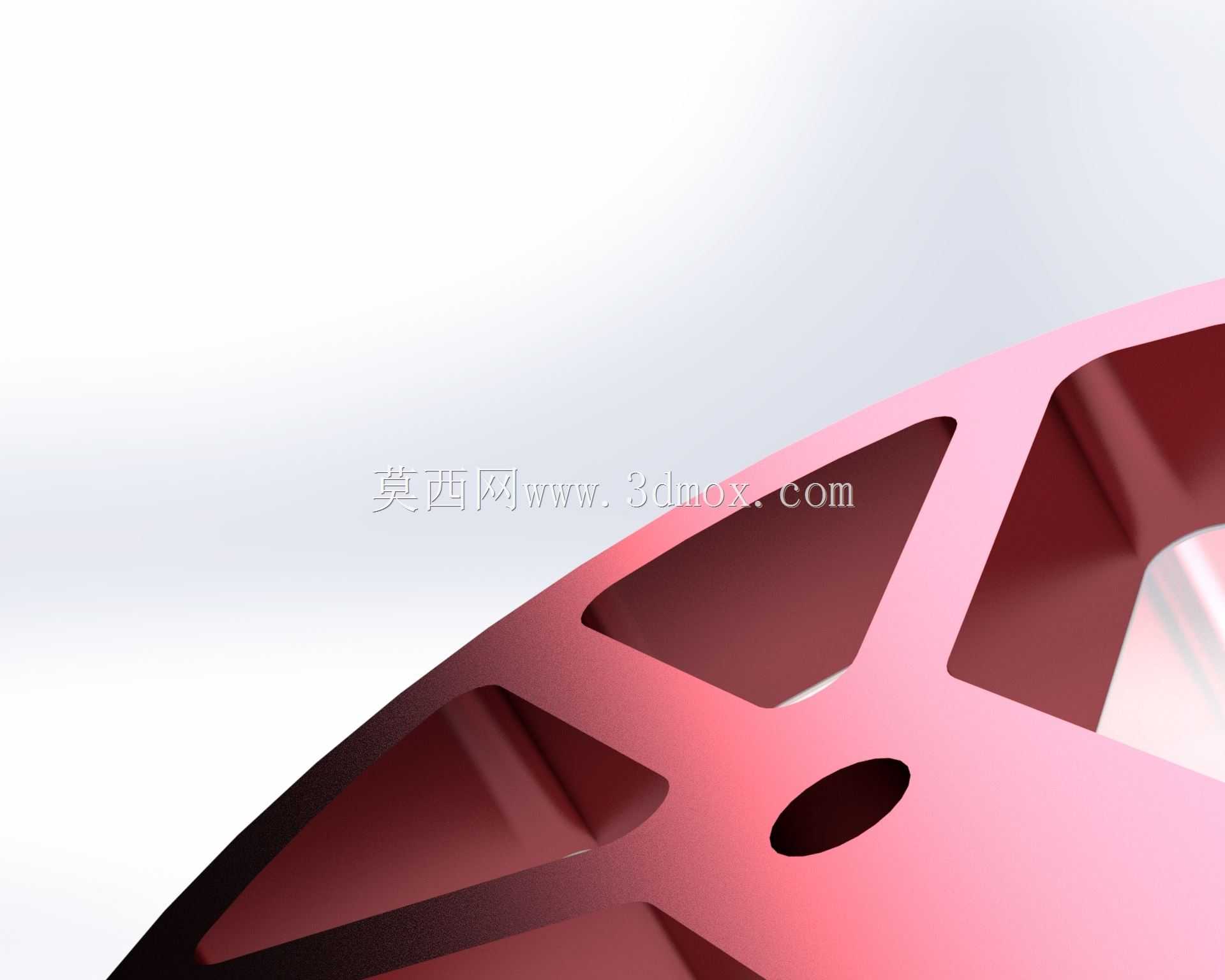

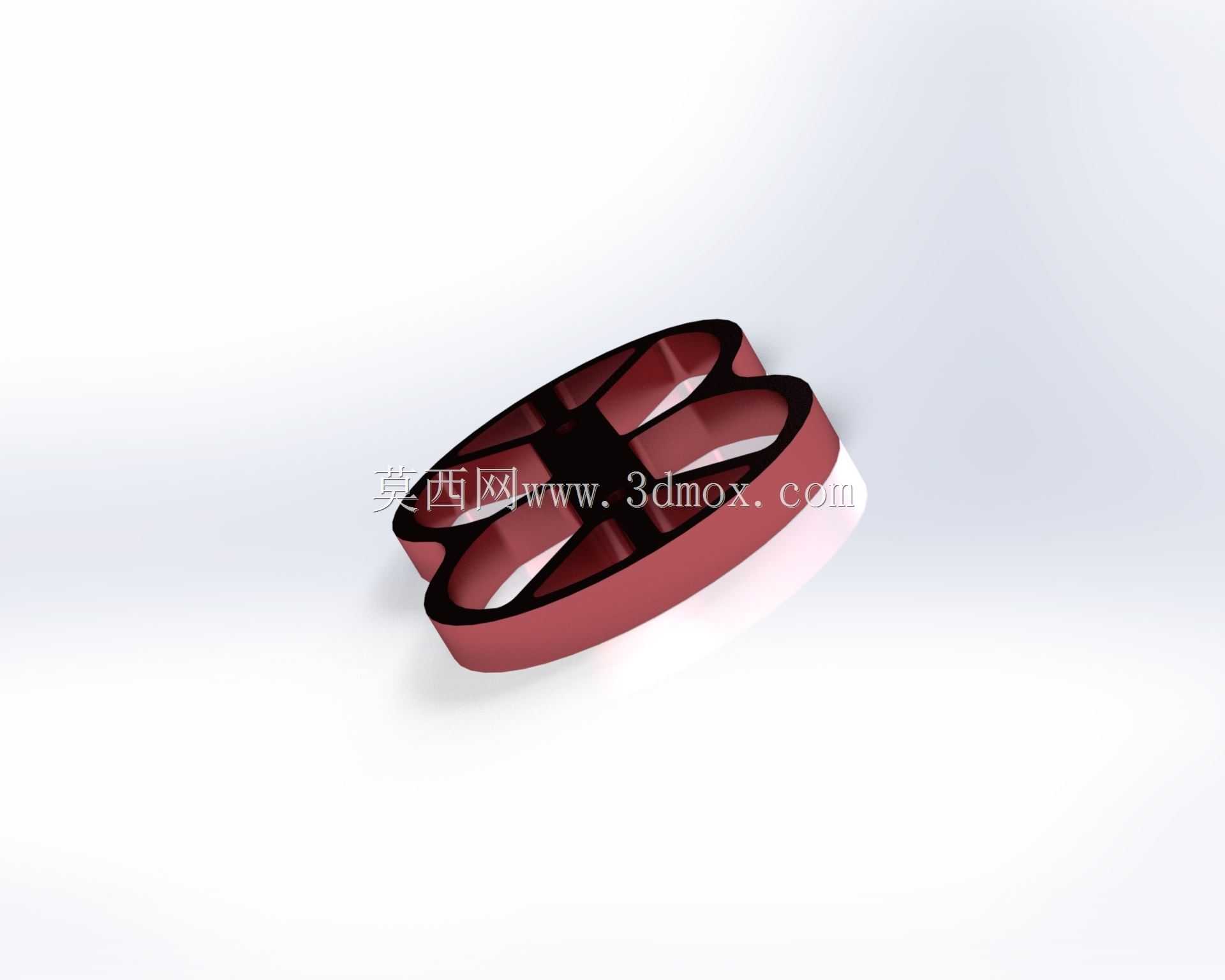

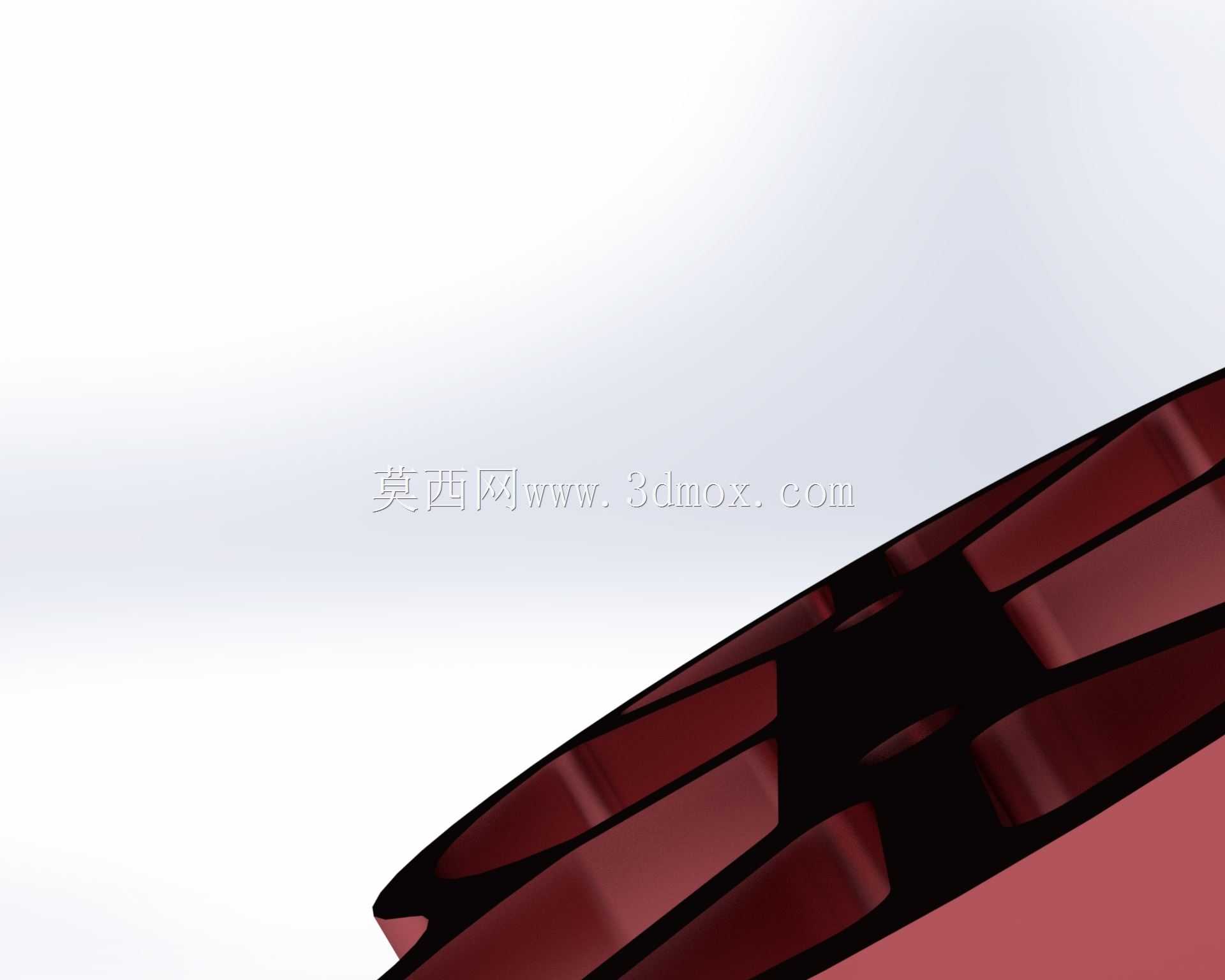

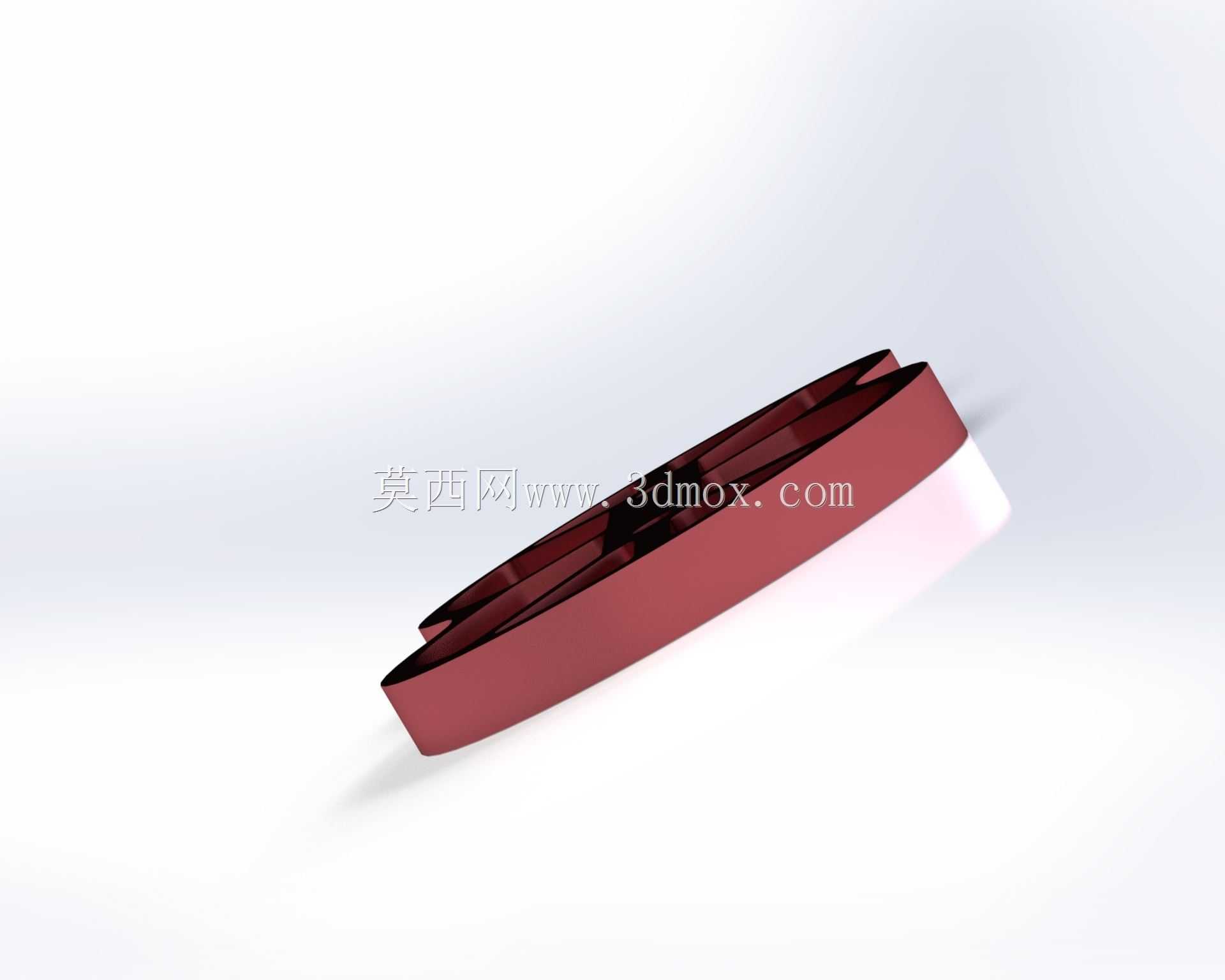

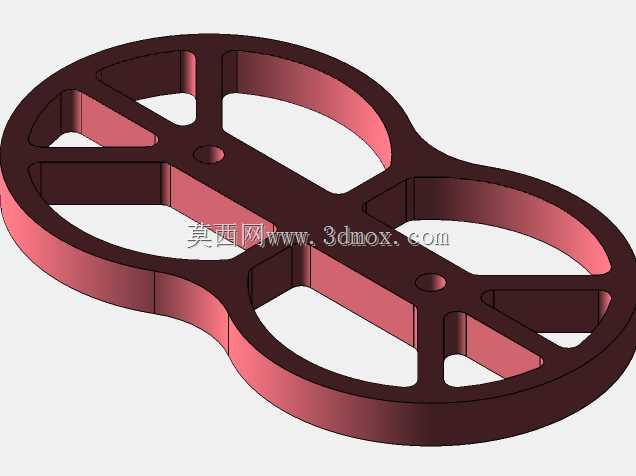

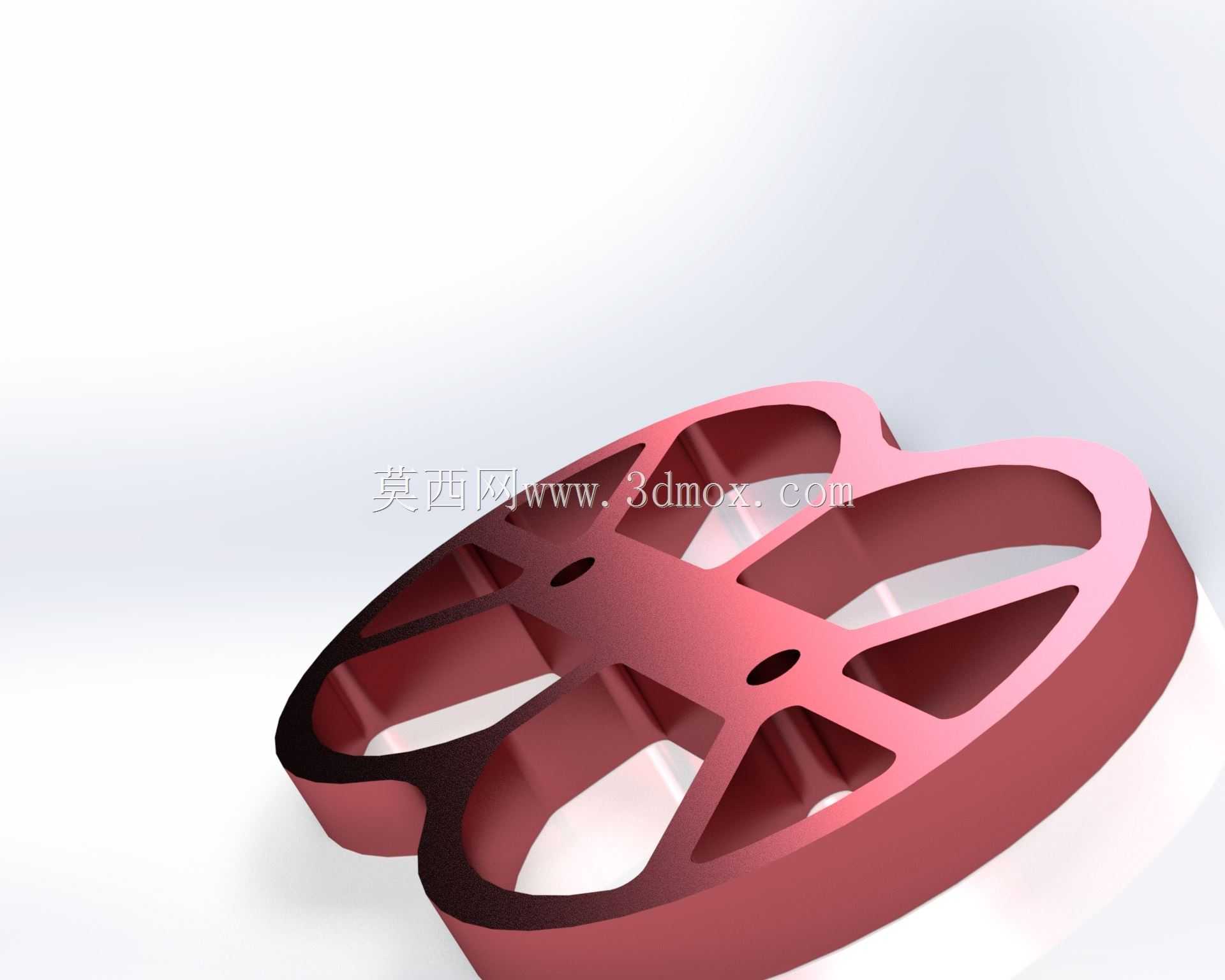

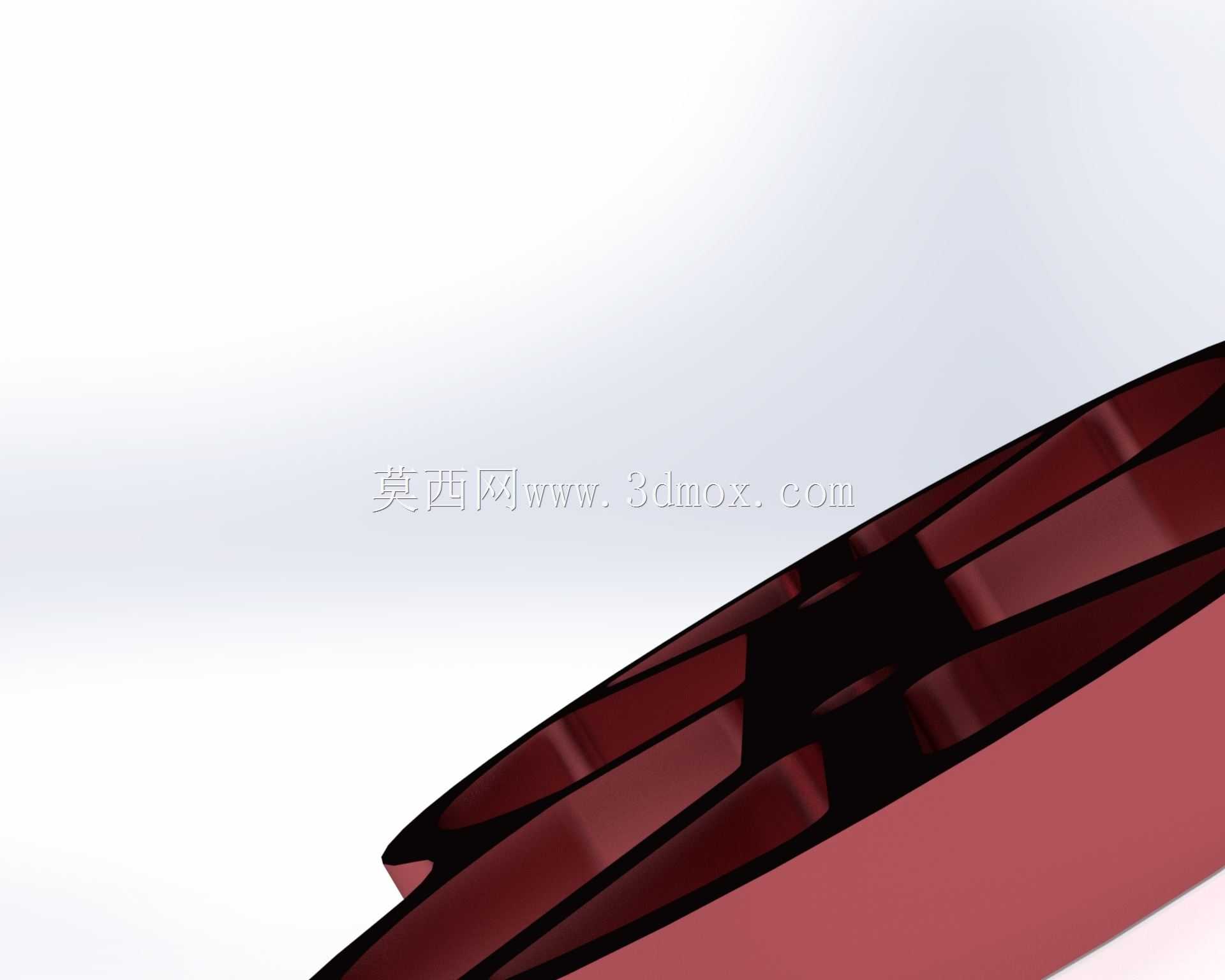

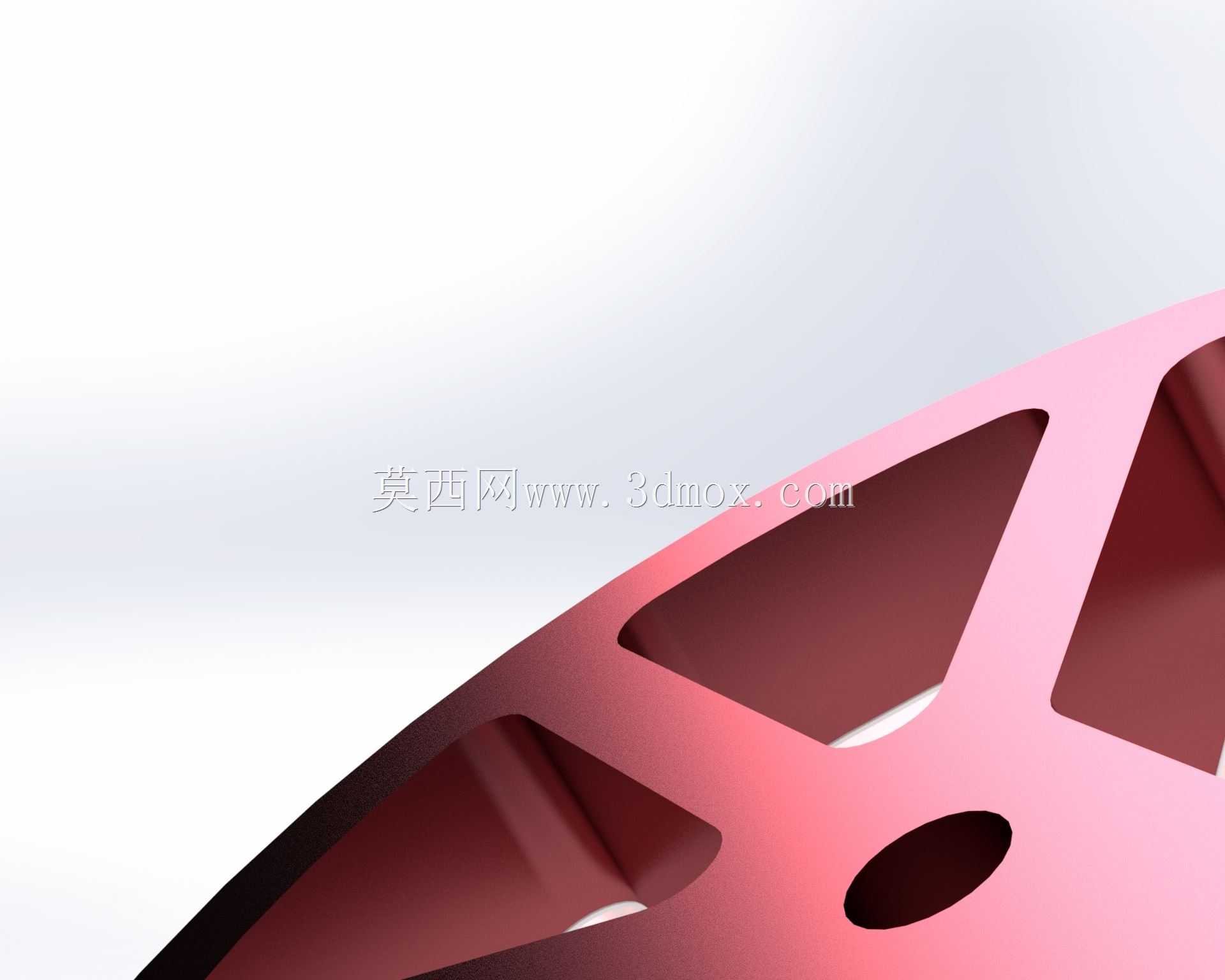

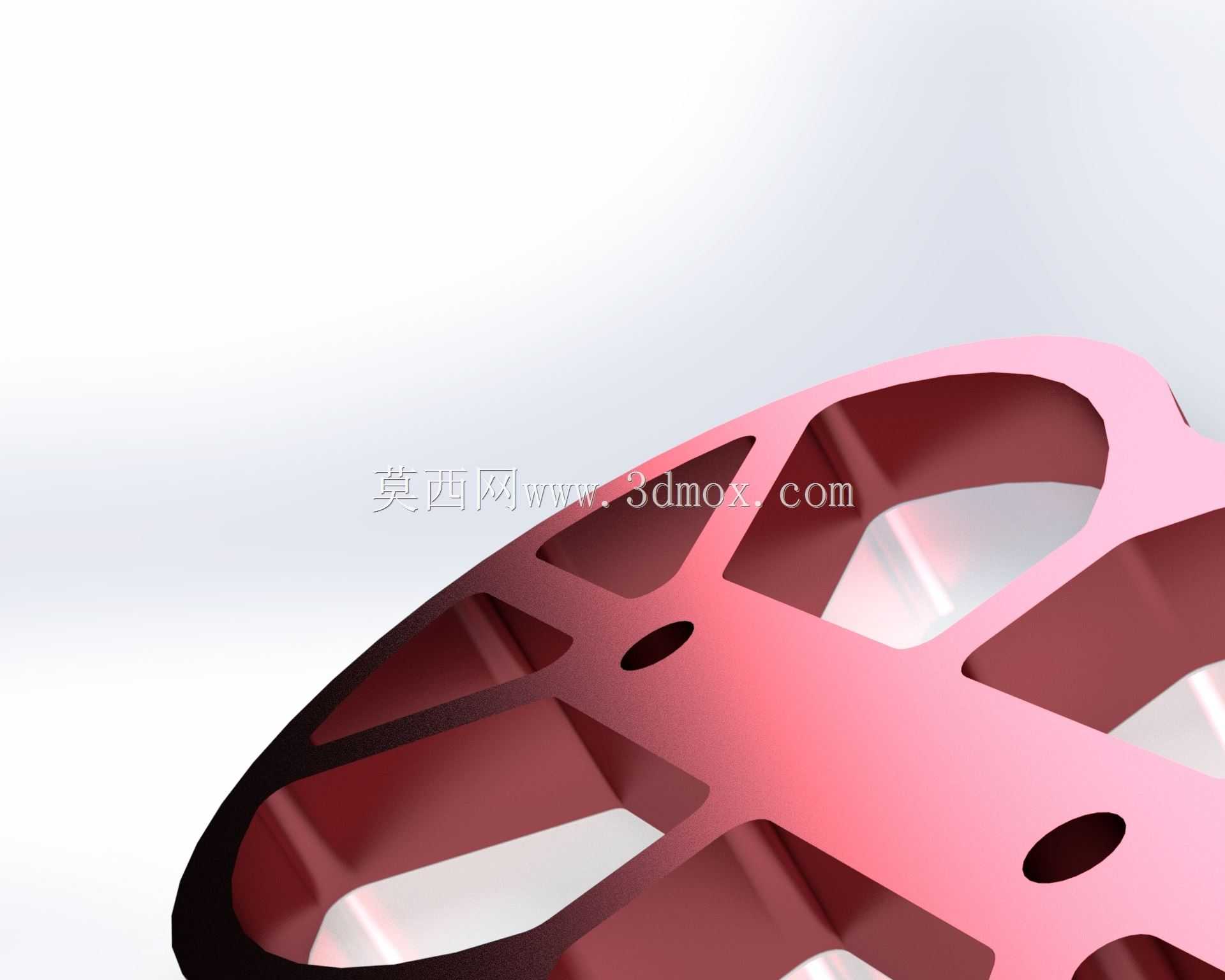

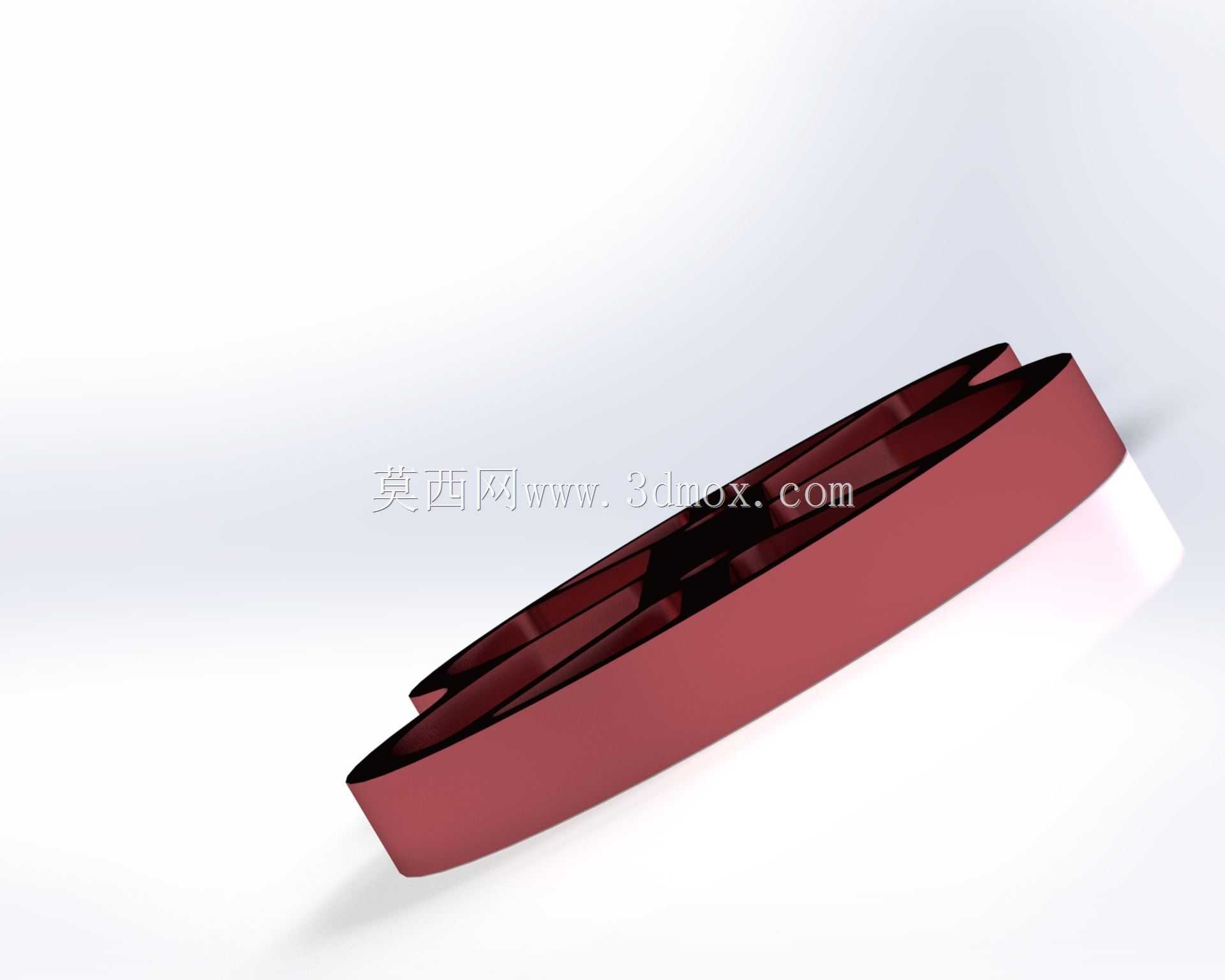

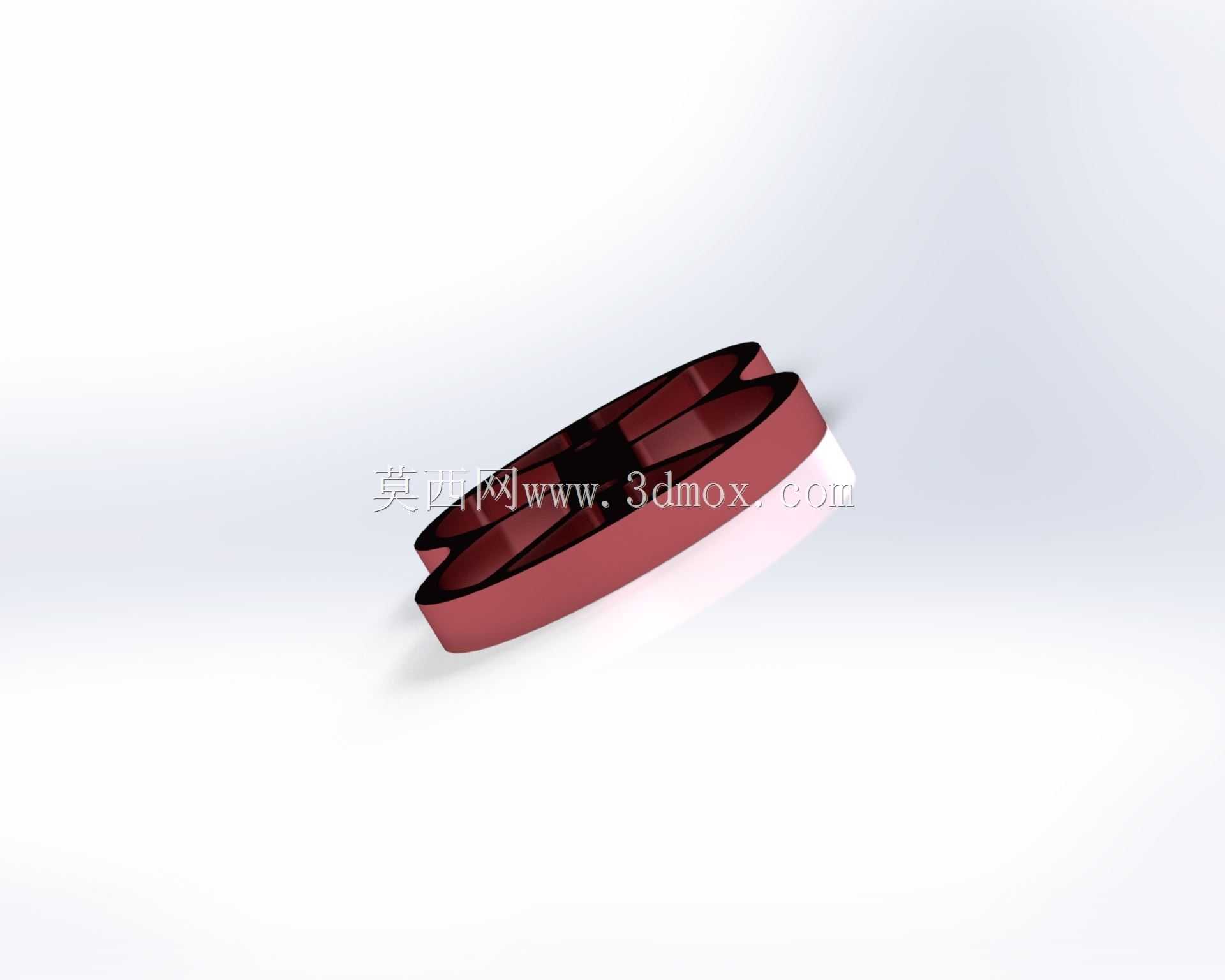

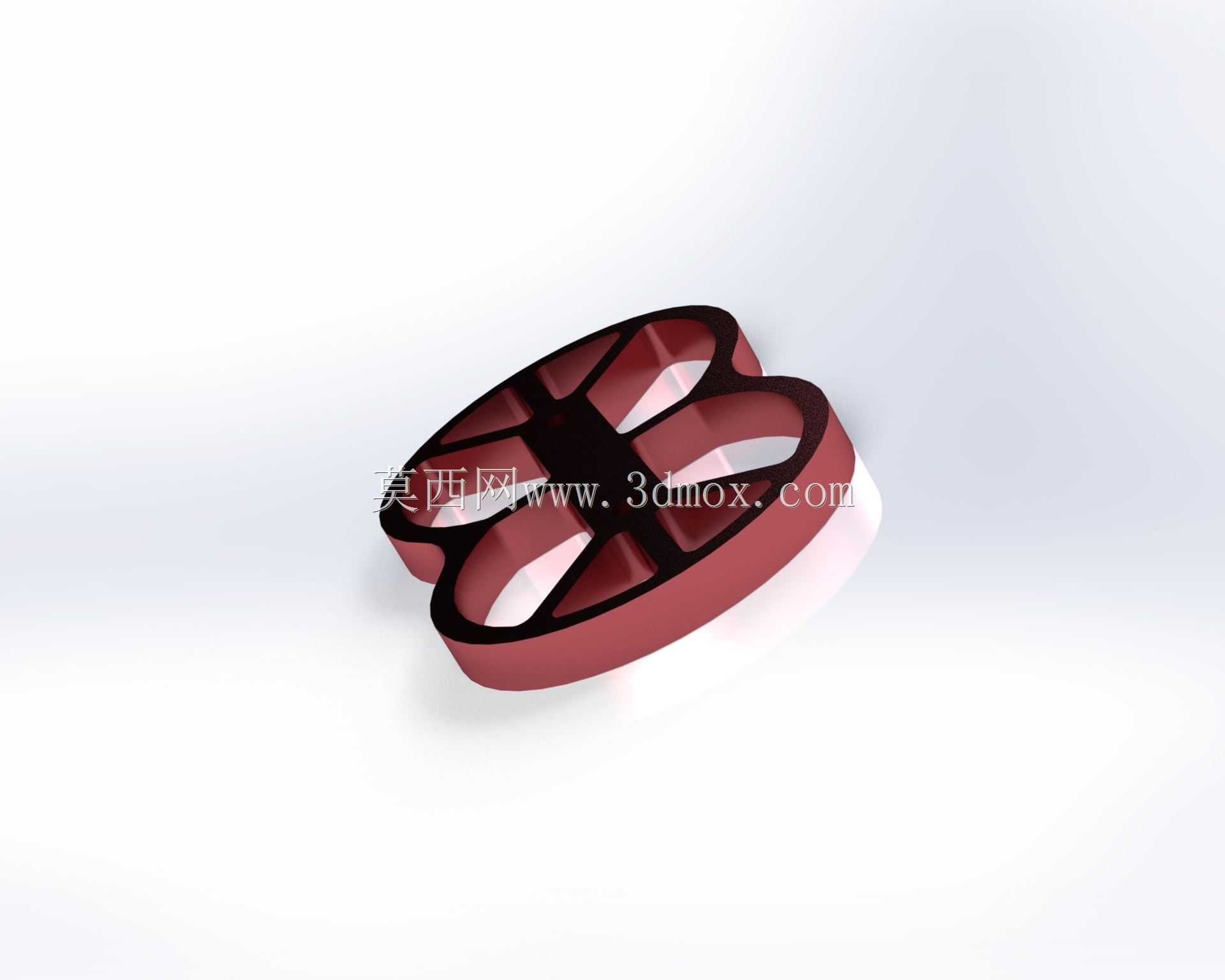

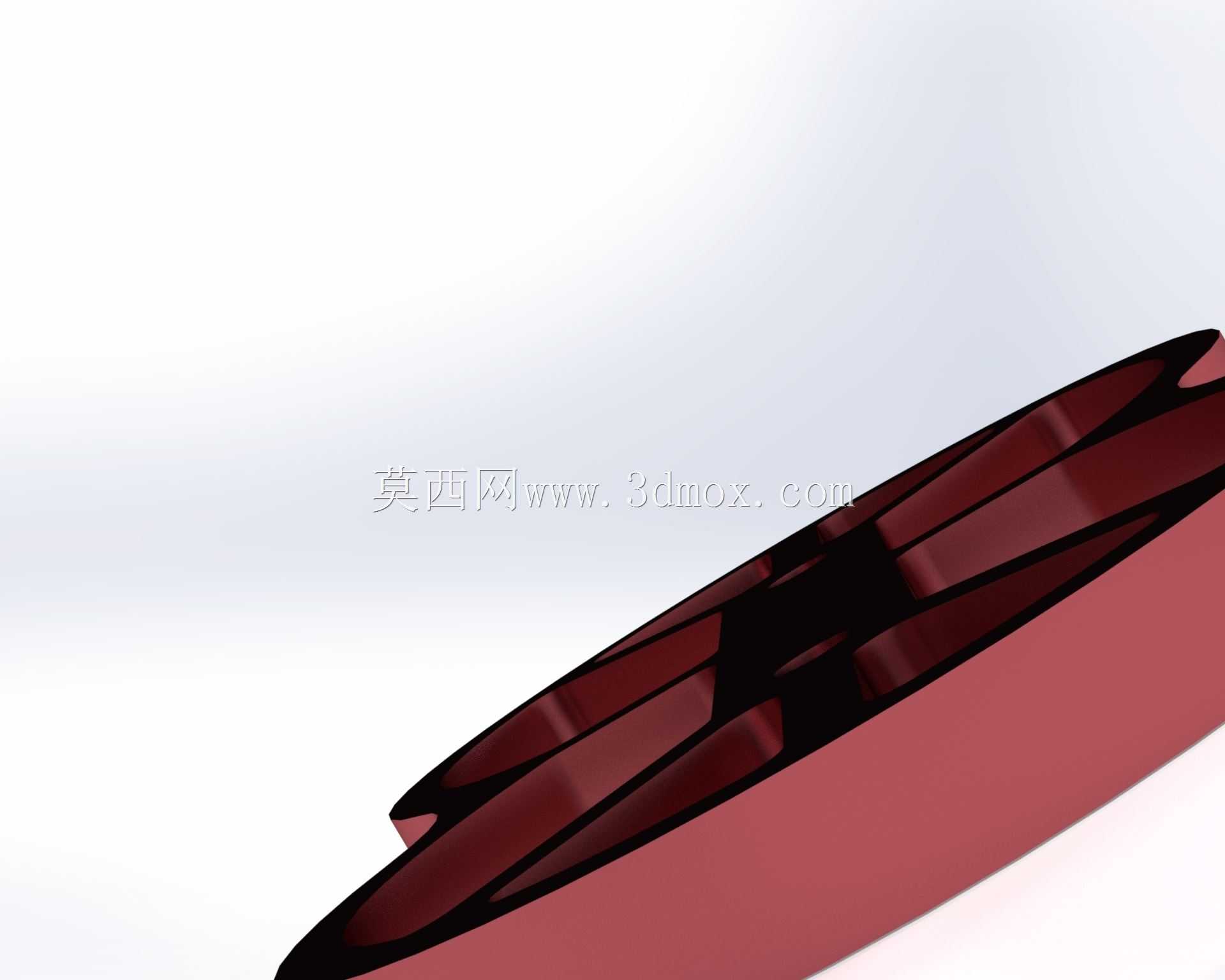

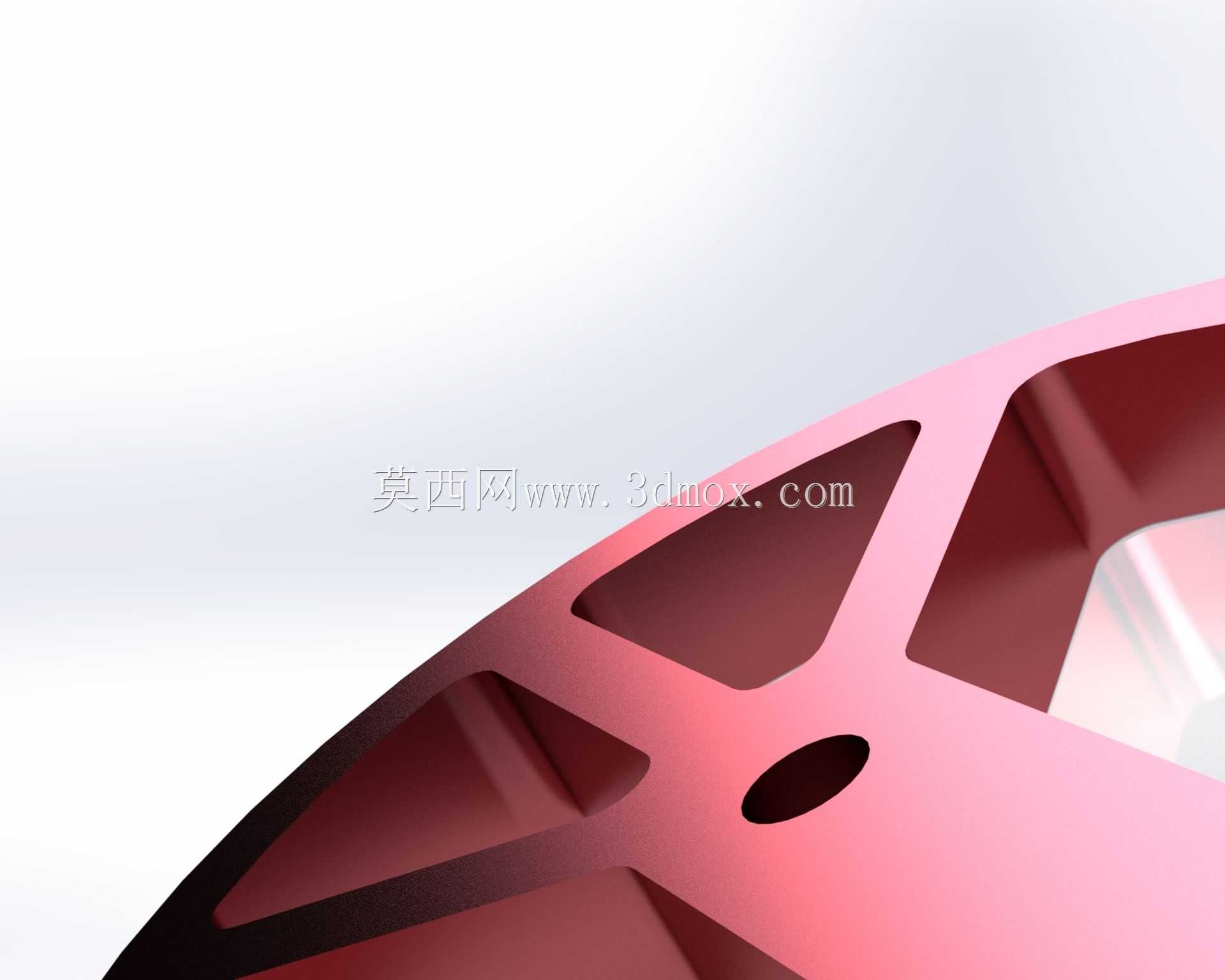

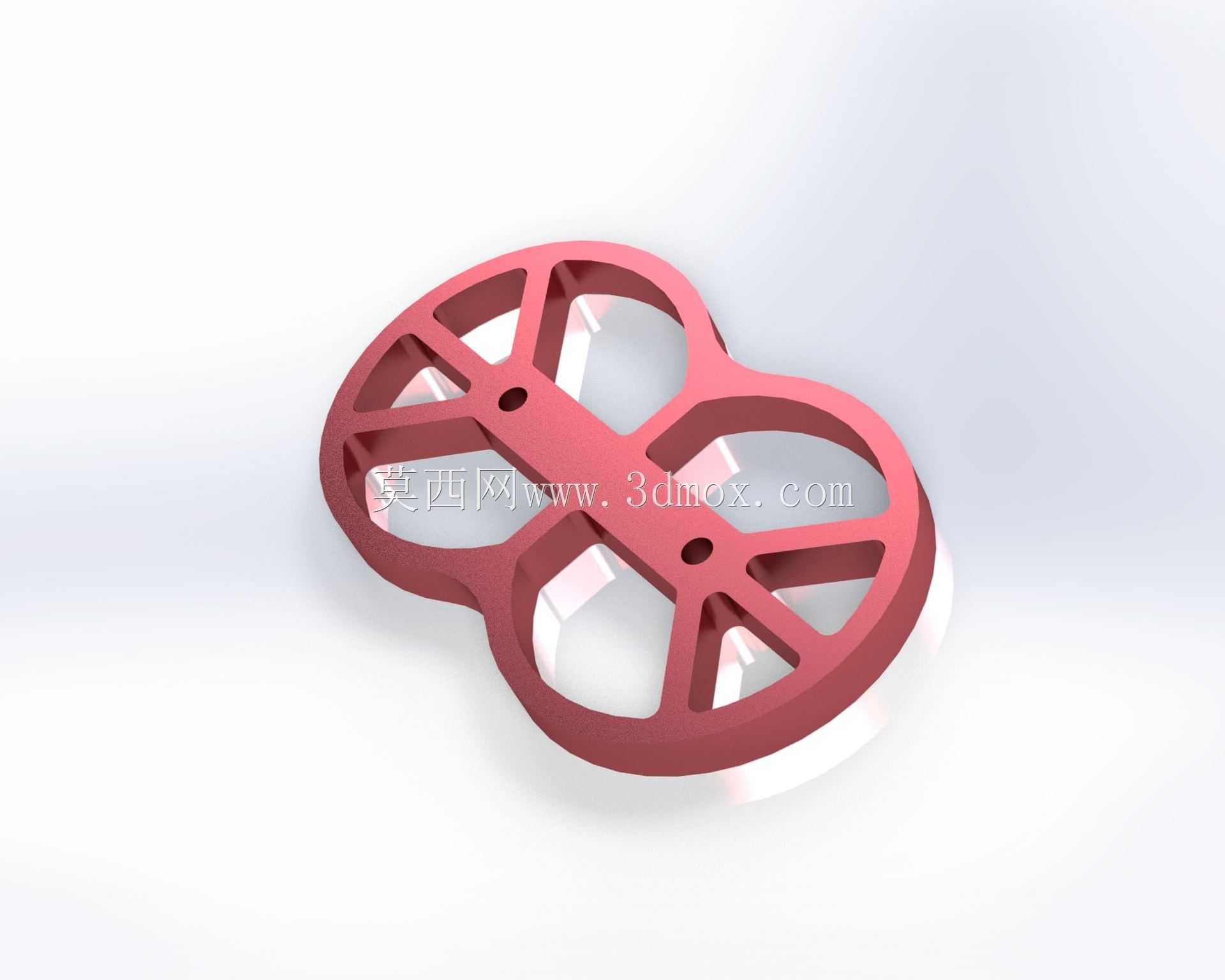

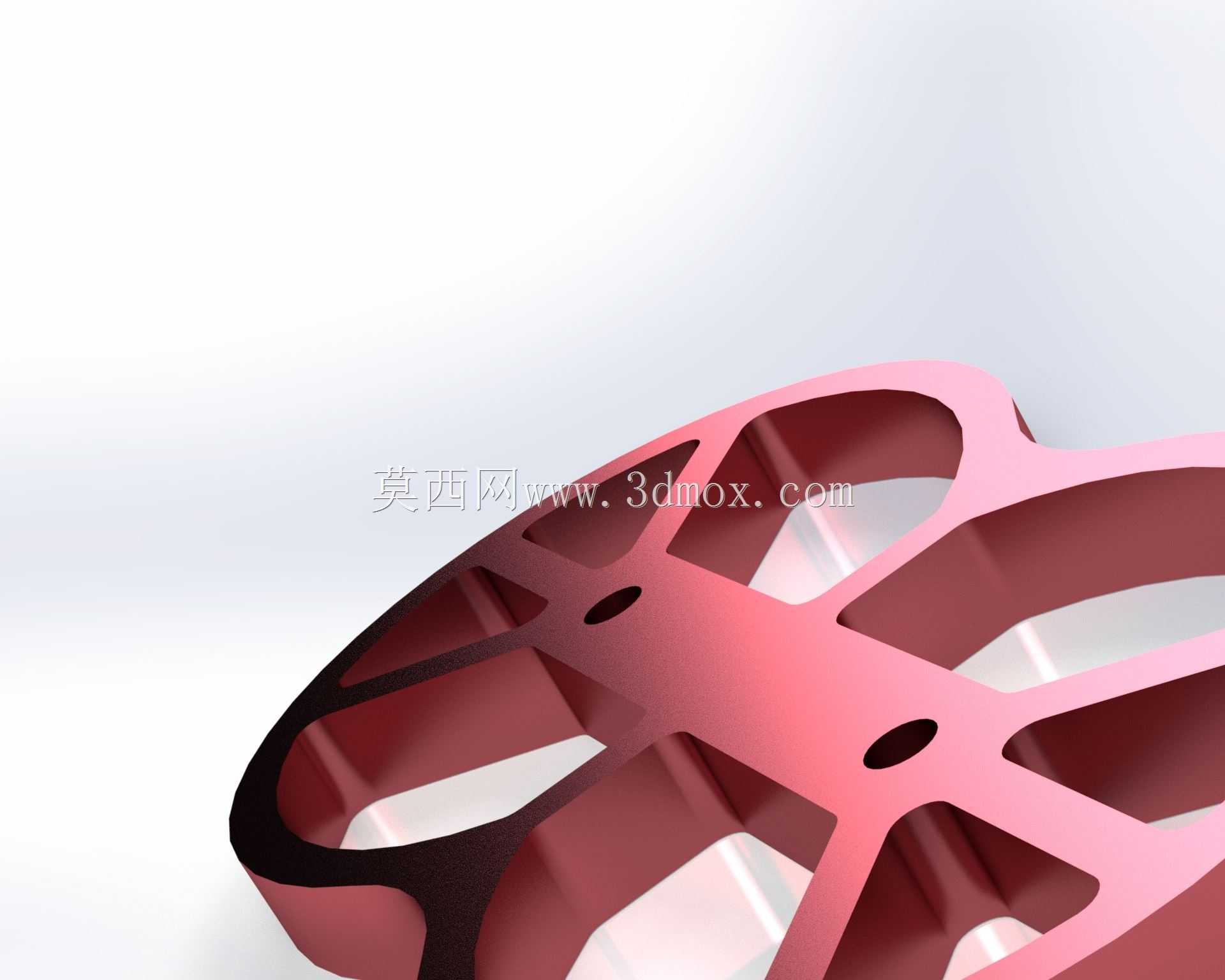

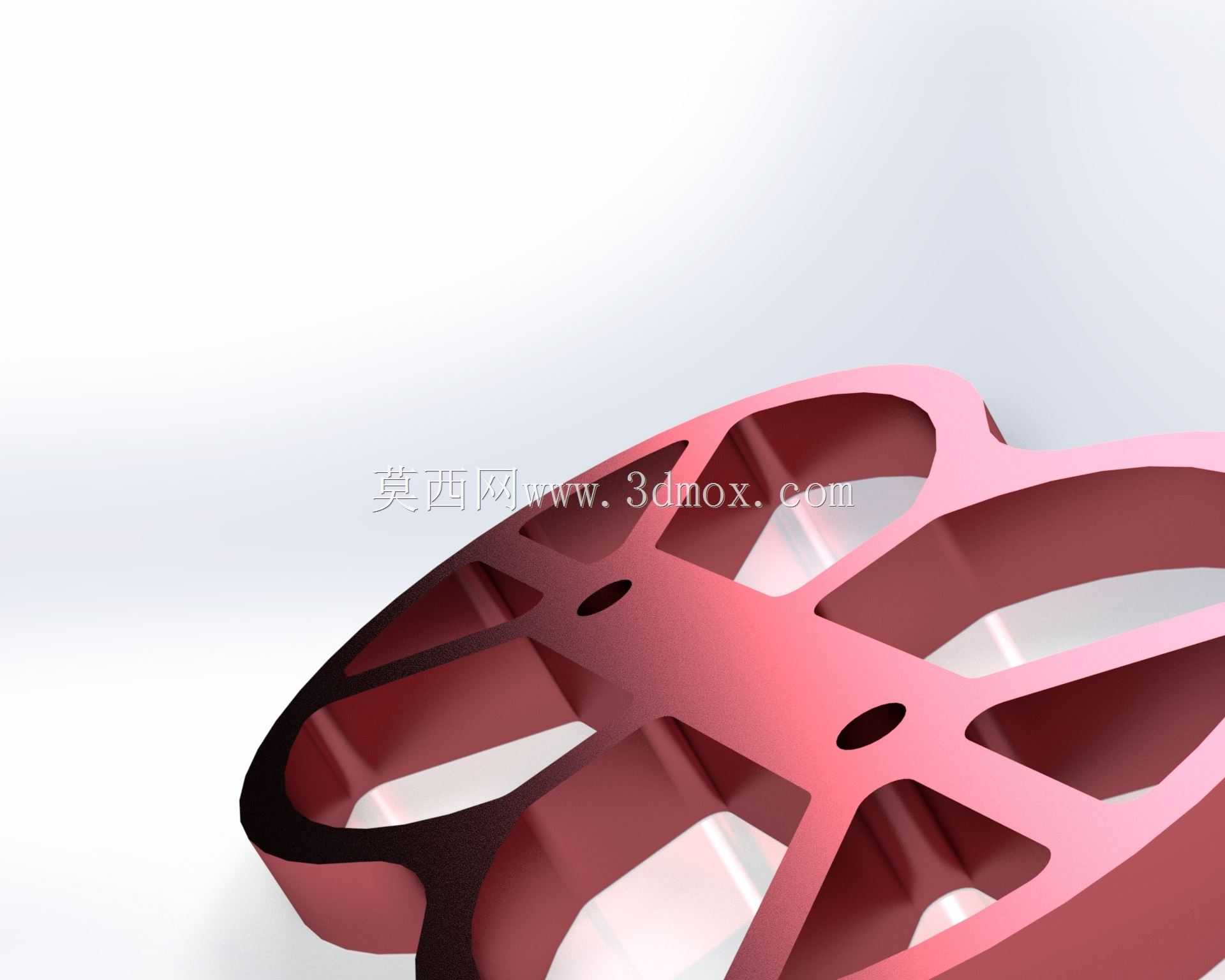

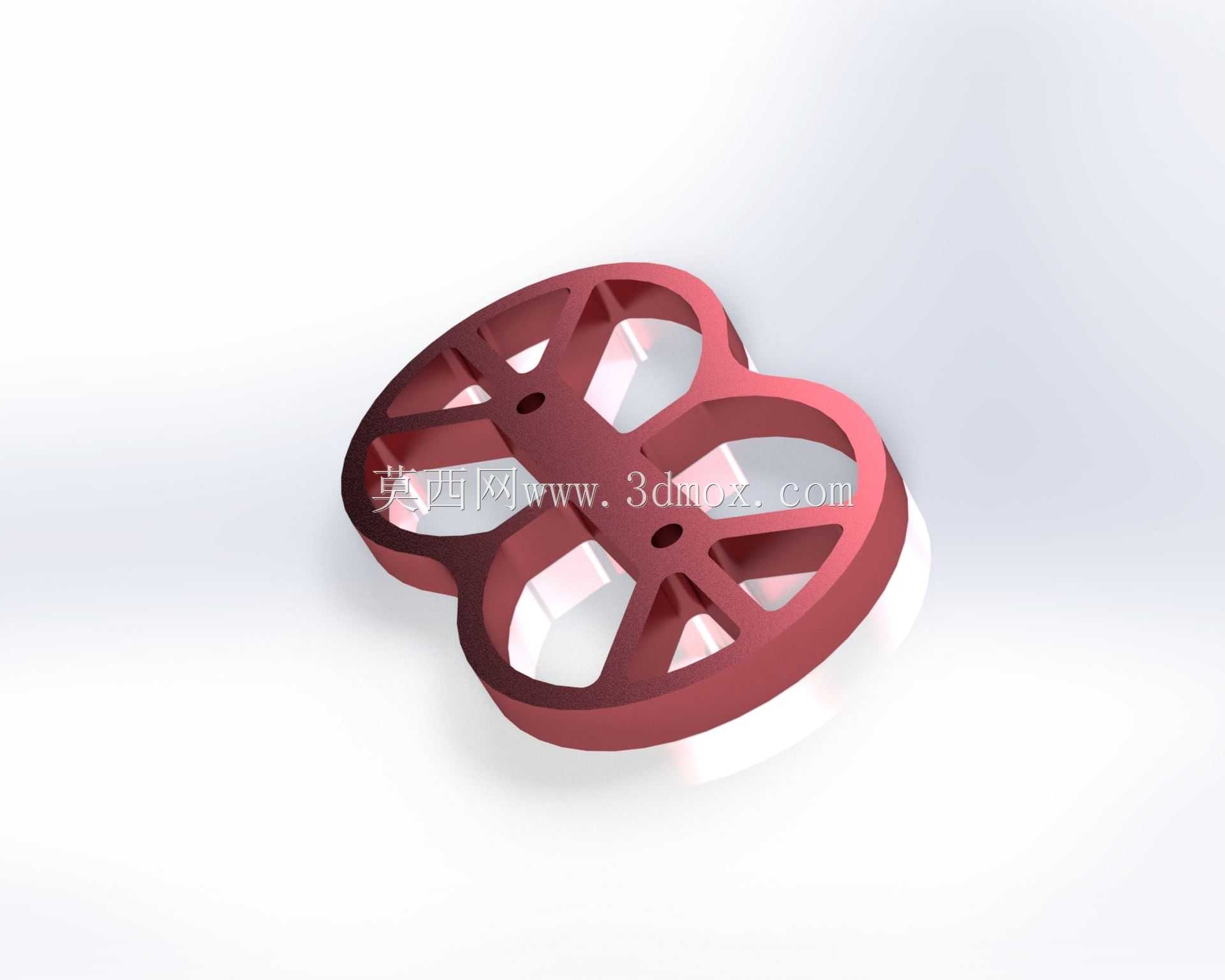

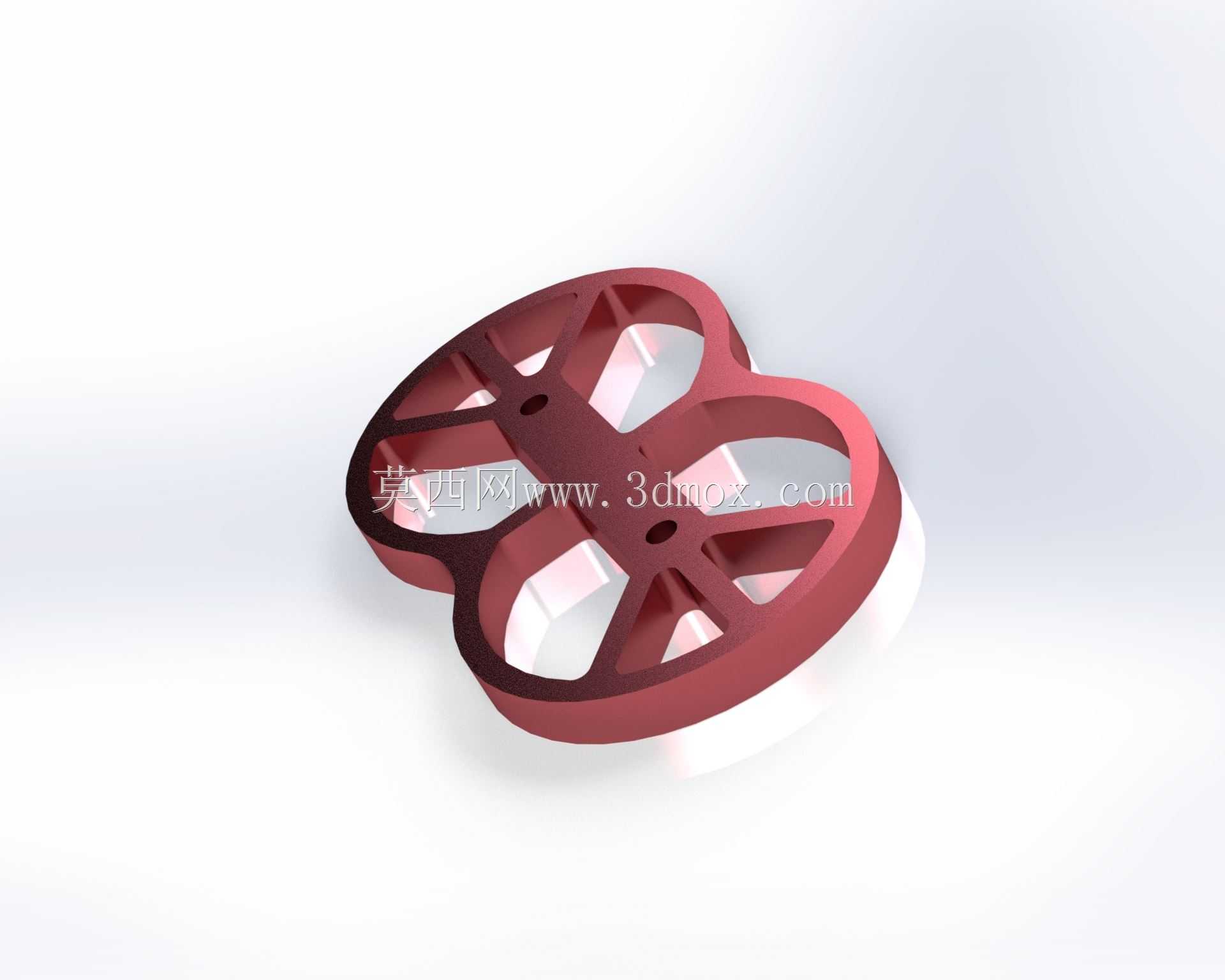

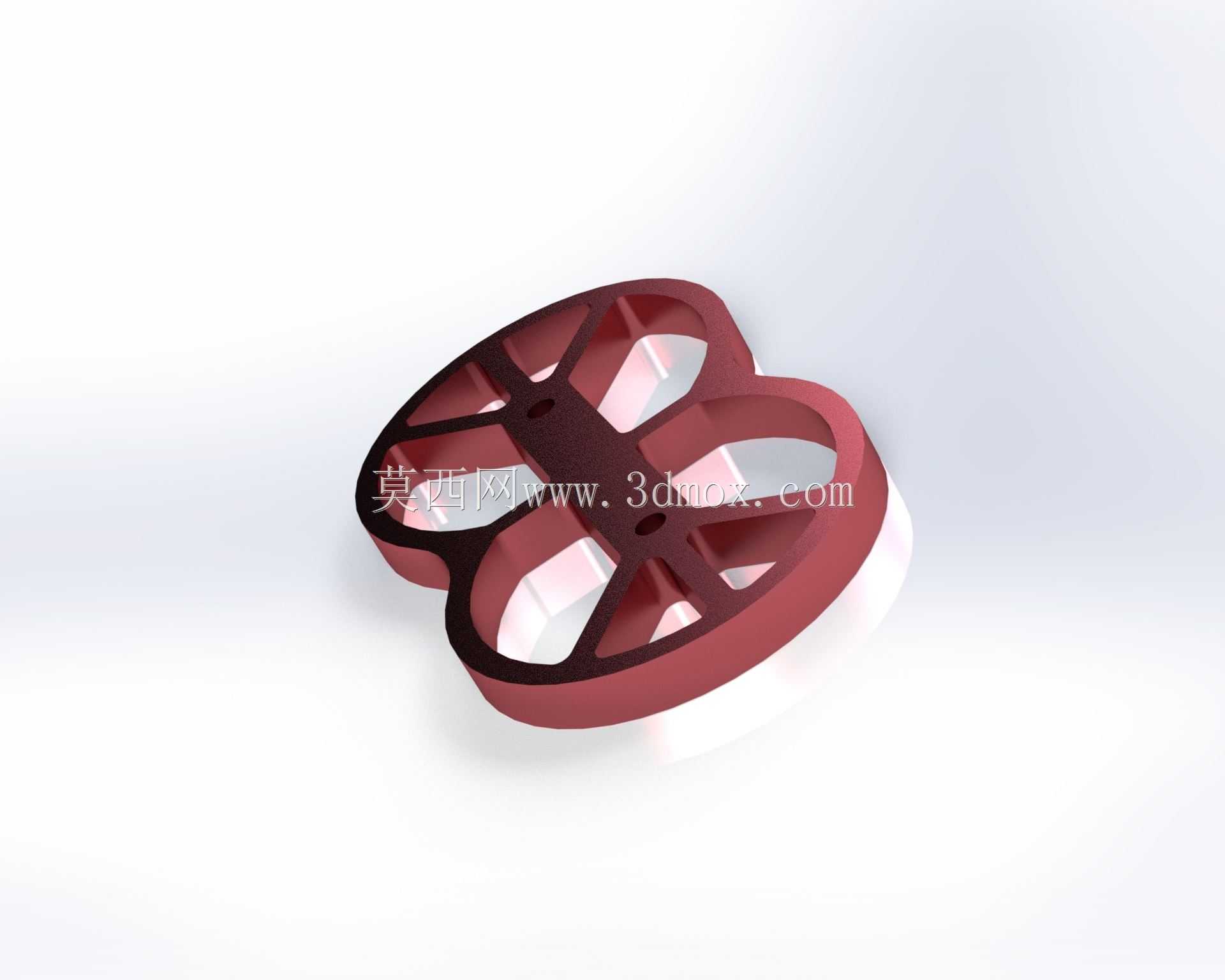

　　该双环一体式承载支架，常应用于小型检测设备、便携传感装置的内部安装承载场景，可作为两个同轴排布功能模块的共用安装基座，替代传统分体式拼接支架，减少装配环节的紧固件数量，降低整体装配累计误差。从结构设计逻辑来看，整体采用8字形双环连通构型，两个环形区域分别对应待安装的两个圆形功能部件，环体内侧预留的安装凸台带有定位沉孔，可直接与功能部件的定位柱配合，无需额外加装定位衬套，装配时可快速完成部件对位，减少装配调校时间。中间连接区域采用纵横交错的加强筋布局，筋条厚度与外环壁厚保持一致，在不额外增加整体重量的前提下，大幅提升两个环体之间的连接刚度，避免单侧受力时连接部位出现应力集中导致的形变，经受力仿真验证，在单侧环体承受额定垂直载荷时，

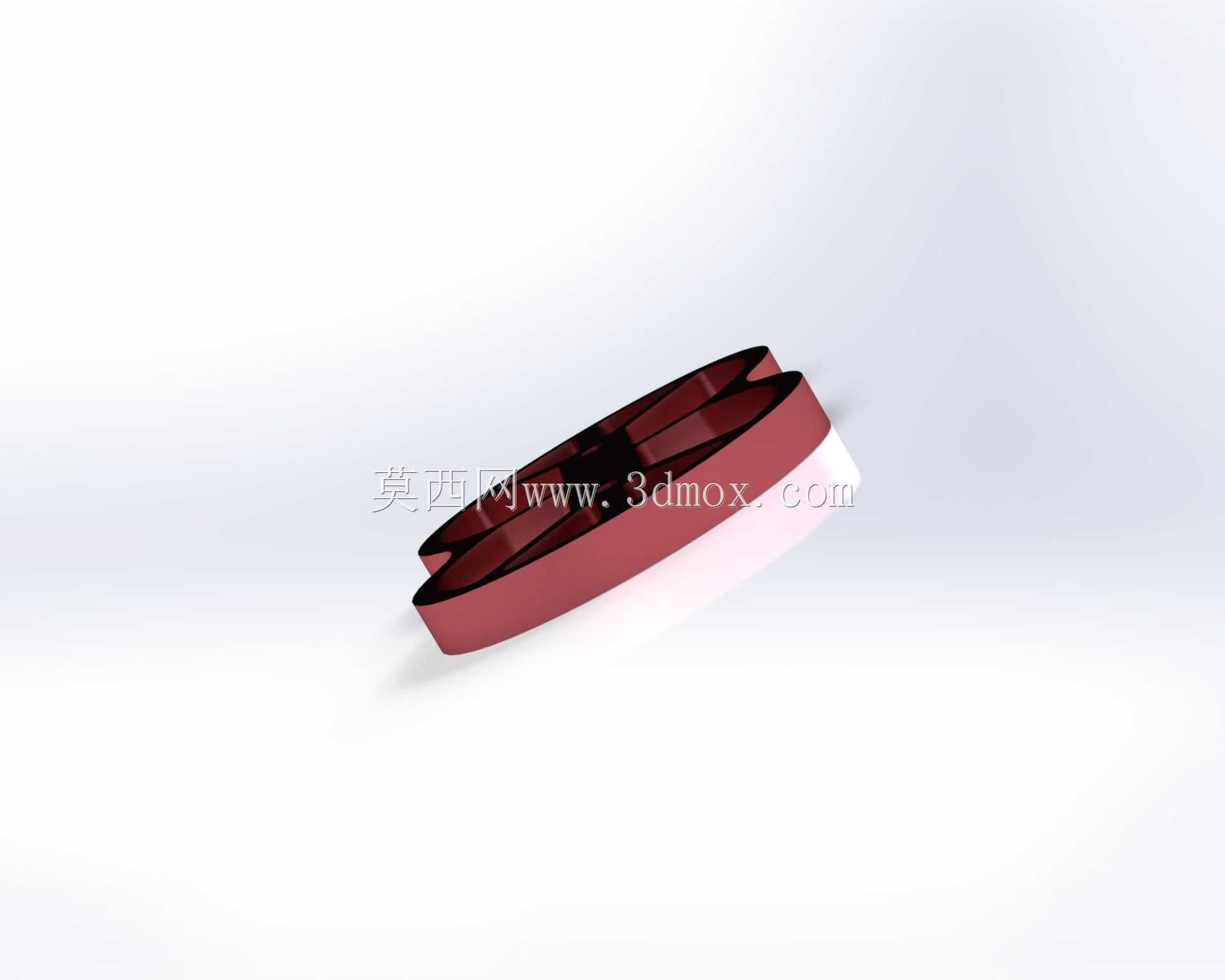

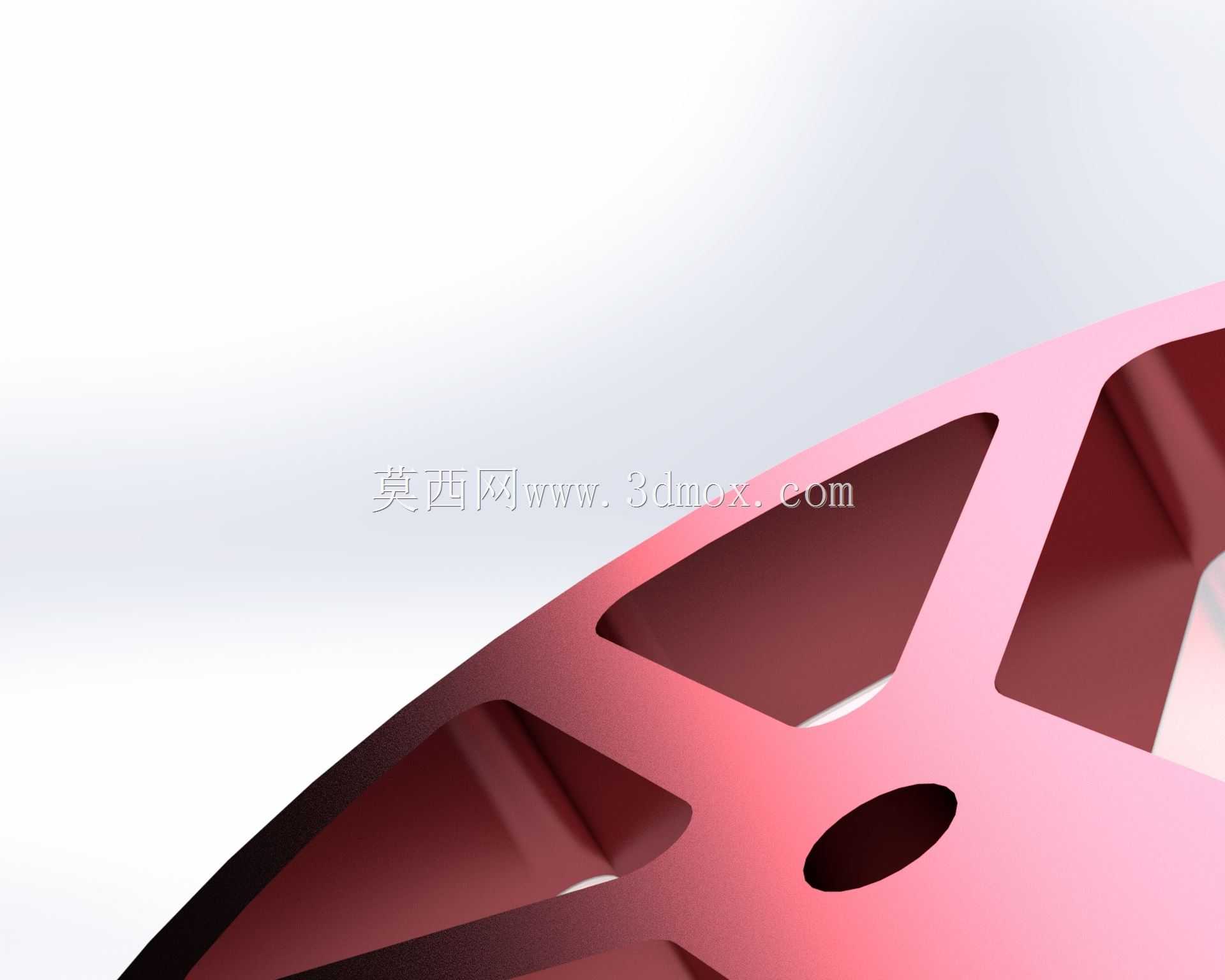

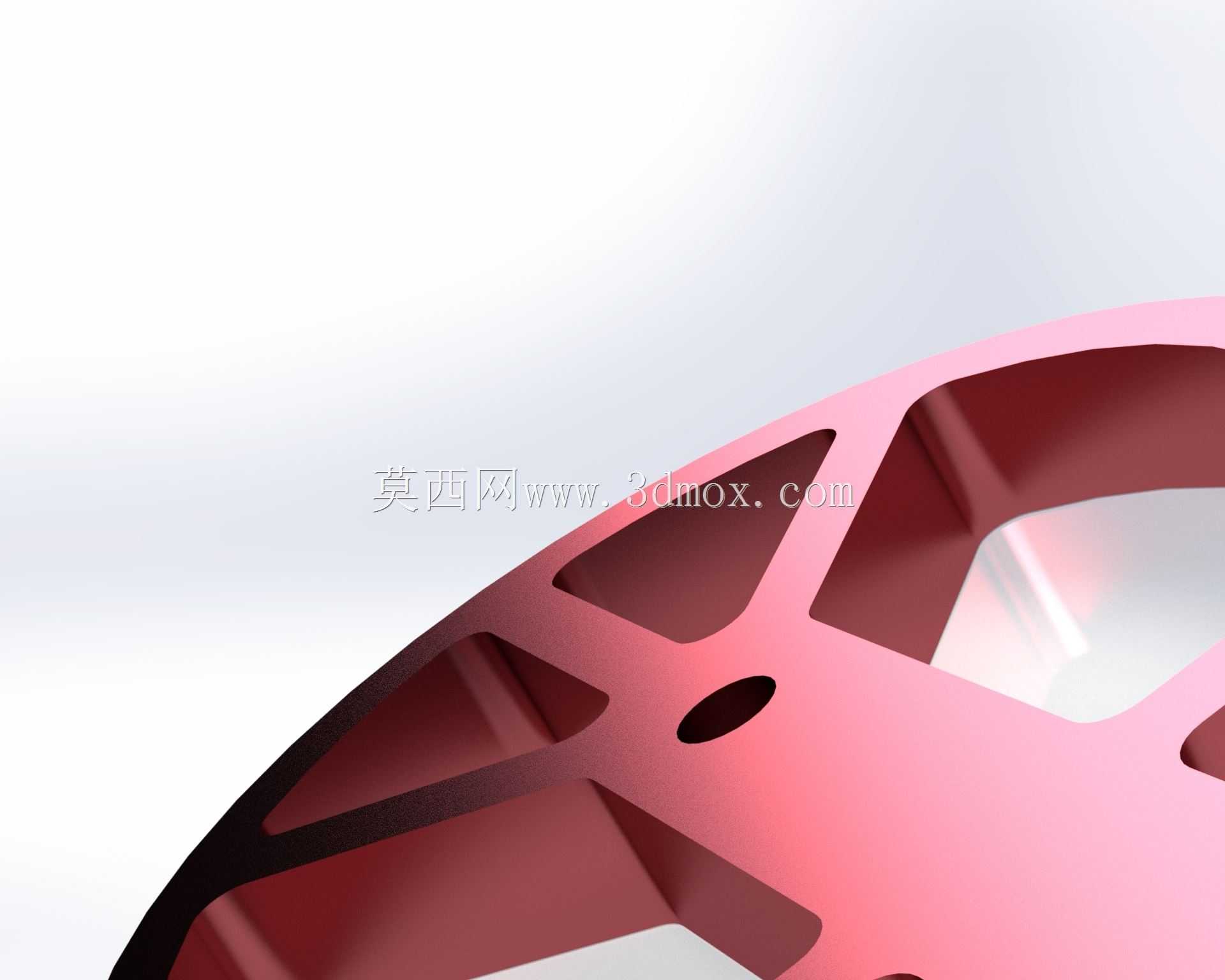

　　整体最大形变量可控制在0.02mm以内，满足精密传感类部件的安装精度要求。外形尺寸方面，整体外轮廓为平滑过渡的8字形，无尖锐外凸棱角，安装时可嵌入设备外壳的预设凹槽内，外边缘与凹槽侧壁的配合间隙可控制在0.1mm以内，不会与周边的线路、其他结构件产生干涉；两个环体的中心距按照常规配对传感模块的标准间距设计，可直接适配市面多数同规格配对检测元件的安装孔位，无需对支架进行二次加工。安装边界上，支架底部为平面结构，可通过两个定位沉孔采用螺丝锁紧固定在设备内部的安装基板上，沉孔深度设计可保证螺丝锁紧后头部不高出支架上表面，避免与上方安装的功能部件产生接触干涉；支架整体壁厚均匀，采用注塑或轻量化金属压铸工艺均可一次成型，

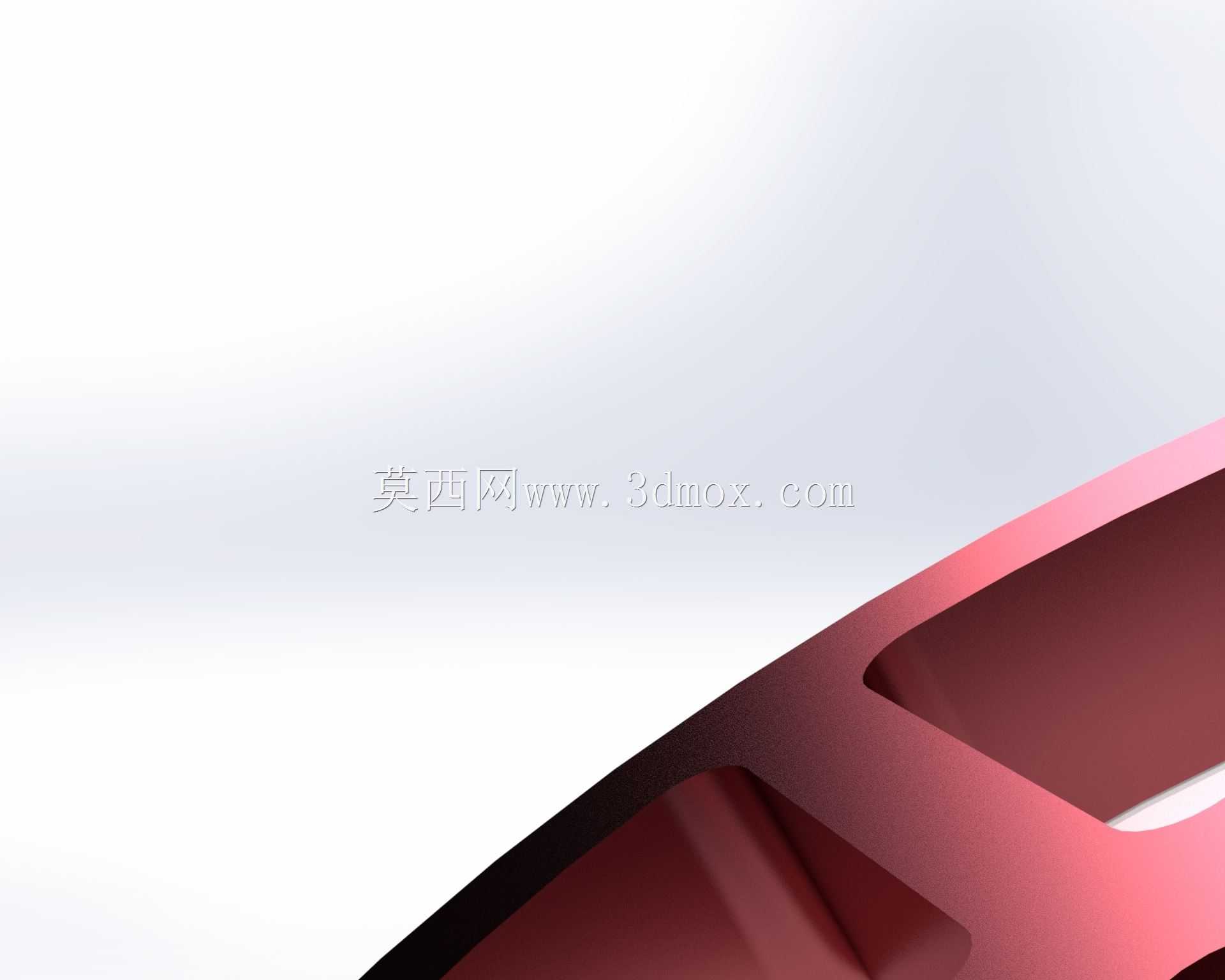

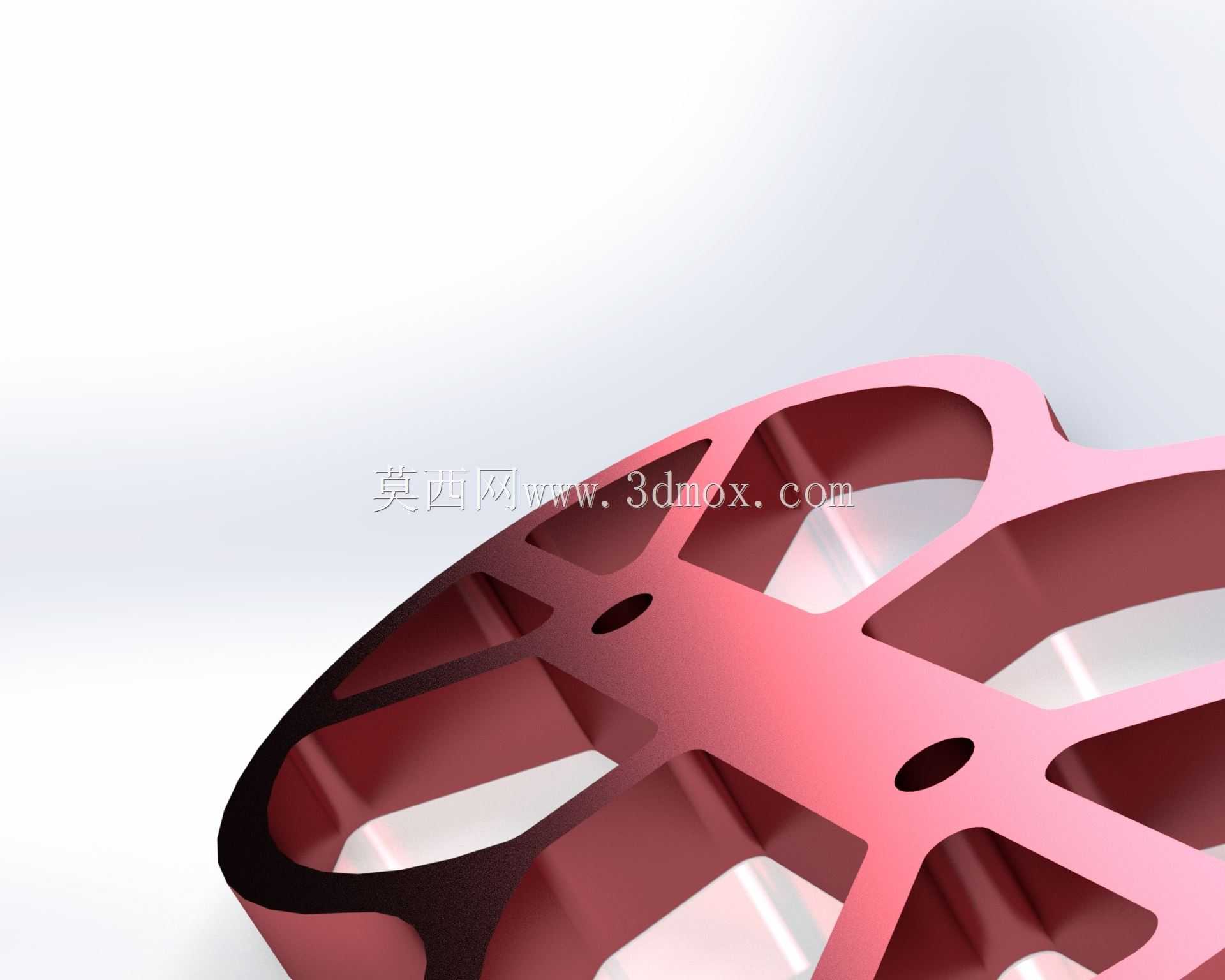

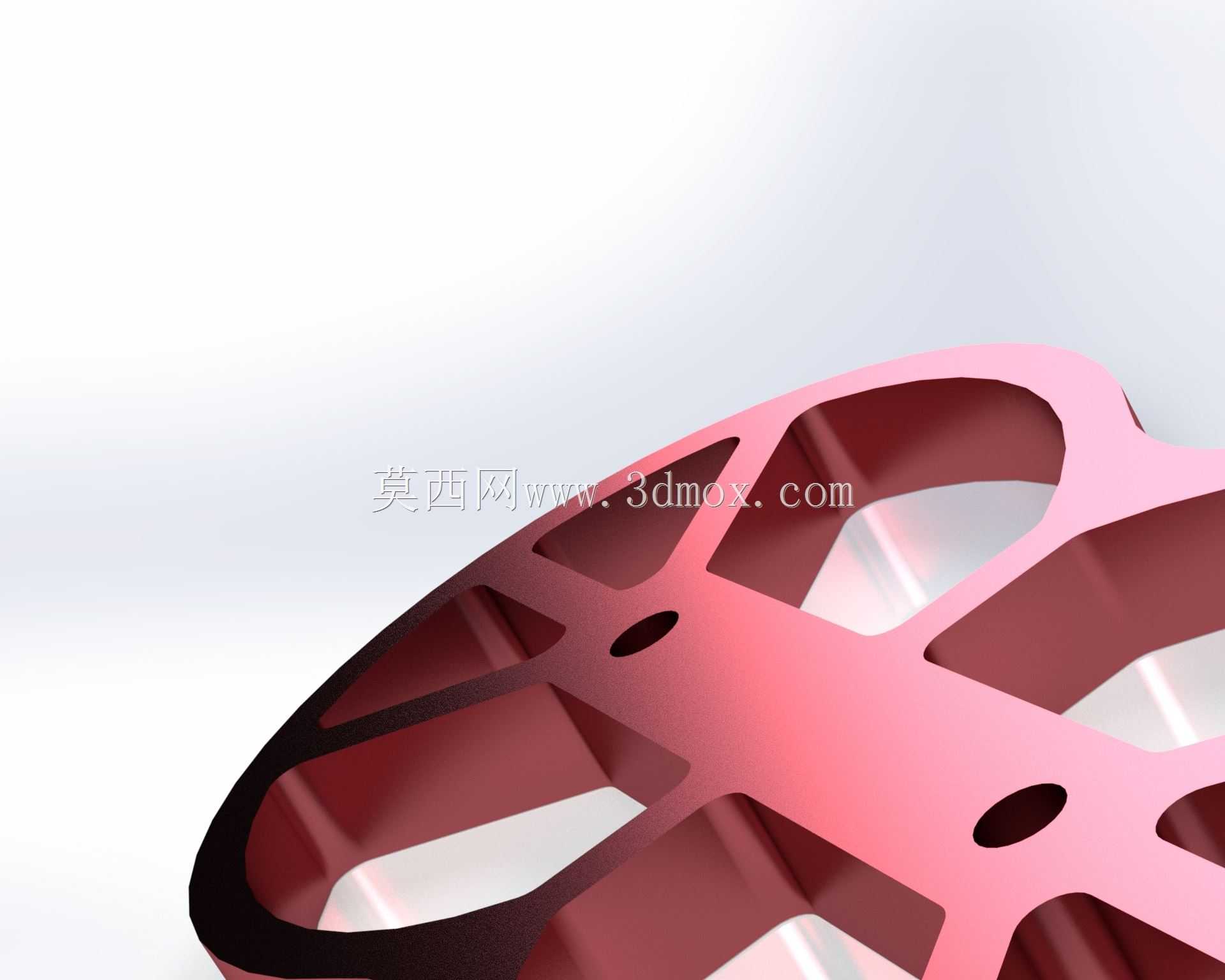

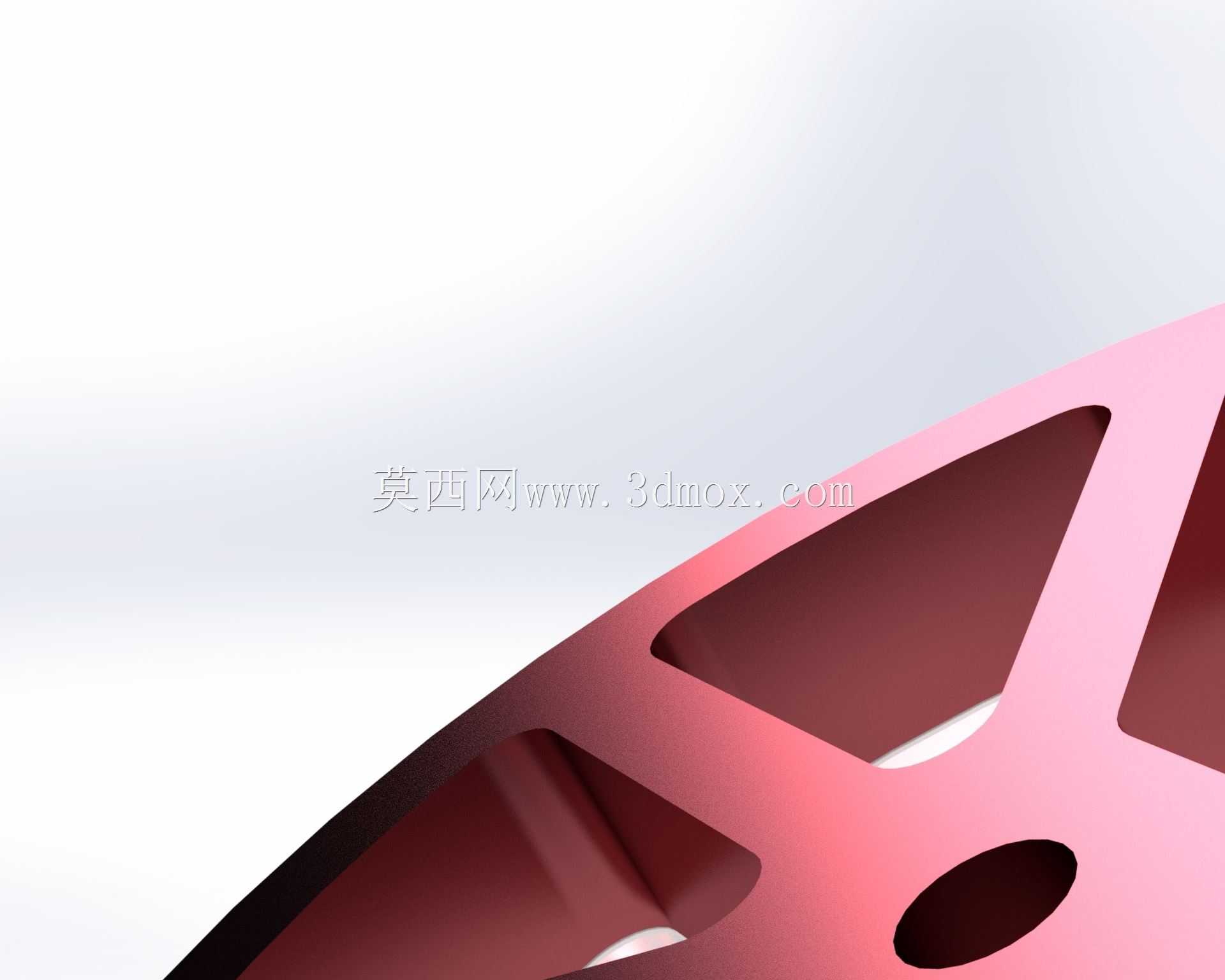

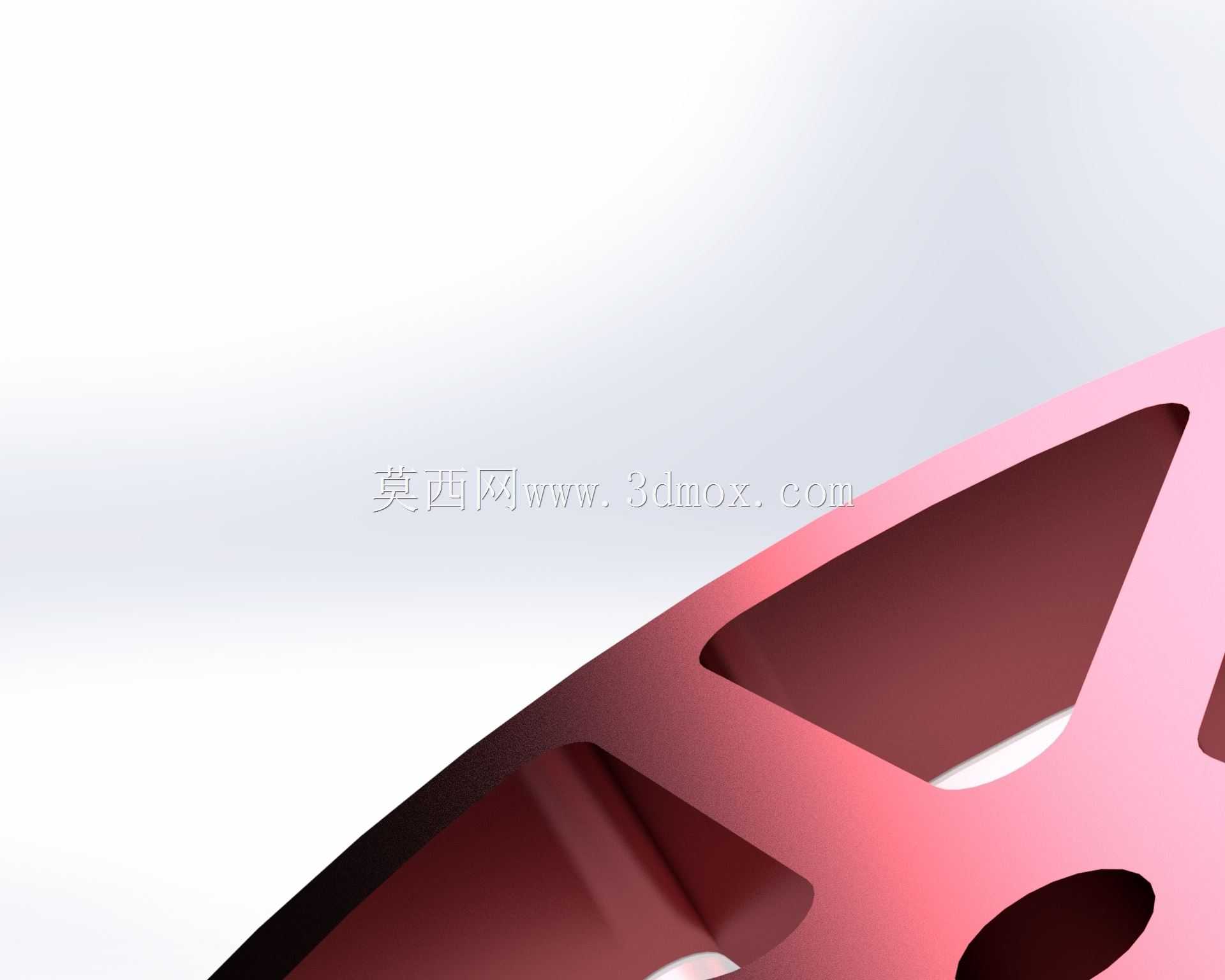

　　成型后无需额外进行表面精加工即可满足装配精度要求，适合批量生产应用。镂空结构的设计除了实现轻量化目标外，还可为安装在环内的功能部件预留散热空间，避免部件工作时产生的热量在封闭空间内积聚，同时镂空区域也可供功能部件的连接线缆穿过，方便布线整理，减少线缆在设备内部的弯折半径，提升线缆使用寿命。在实际选型应用中，该支架可适配对安装空间、重量有严格要求的便携检测设备、小型穿戴式传感装置、桌面级检测仪器等场景，相比传统的金属切削加工支架，整体重量可降低60%以上，同时装配效率提升40%左右，结构强度完全满足常规小型功能部件的承载需求，不会在常规使用场景下出现断裂、形变等失效问题。设计过程中针对环体与加强筋的过渡位置均做了圆角处理，避免应力集中导致的结构断裂，所有棱边均做了小倒角处理，避免装配过程中划伤操作人员或损坏线缆表皮，细节处理完全符合工业装配的安全要求。
