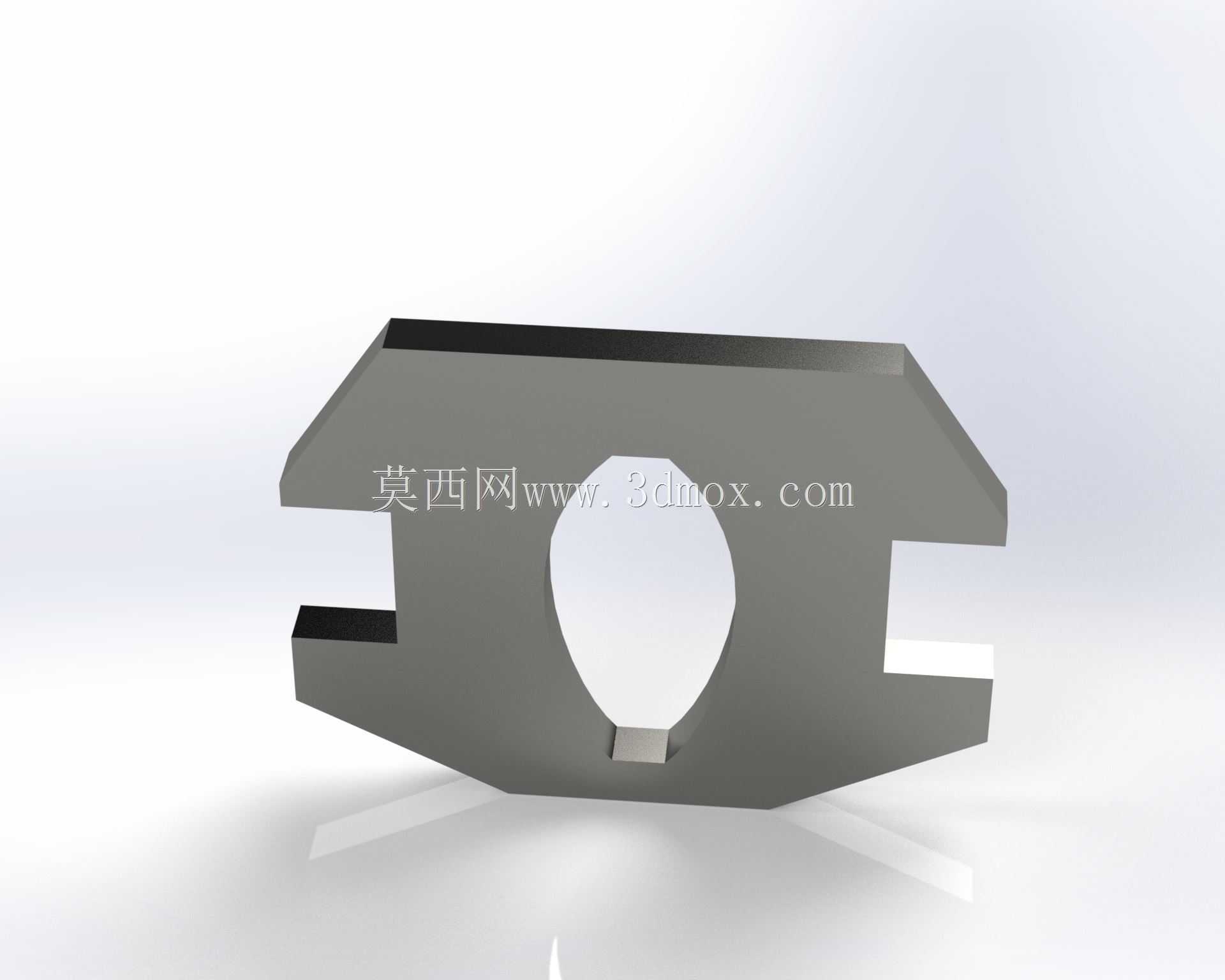

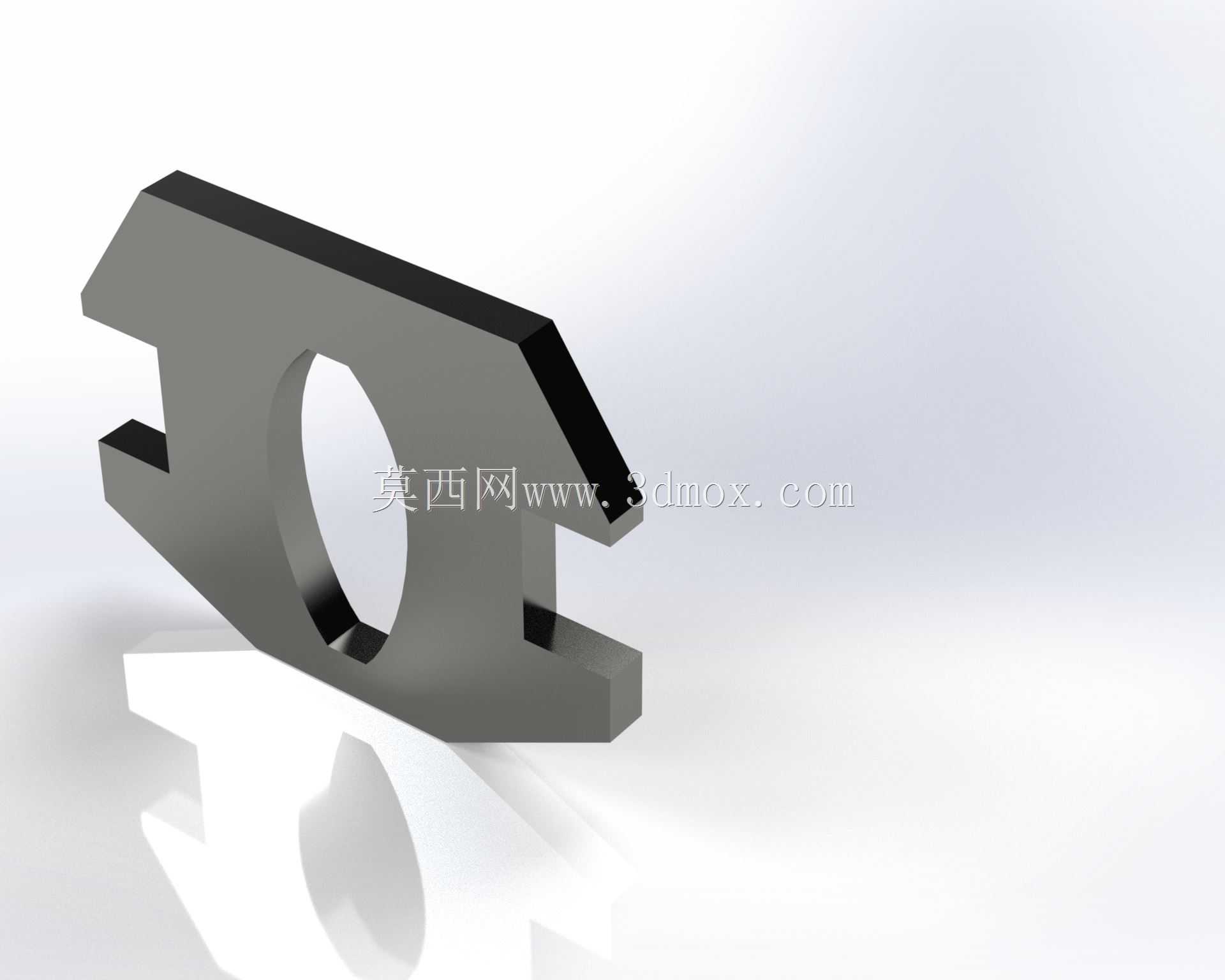

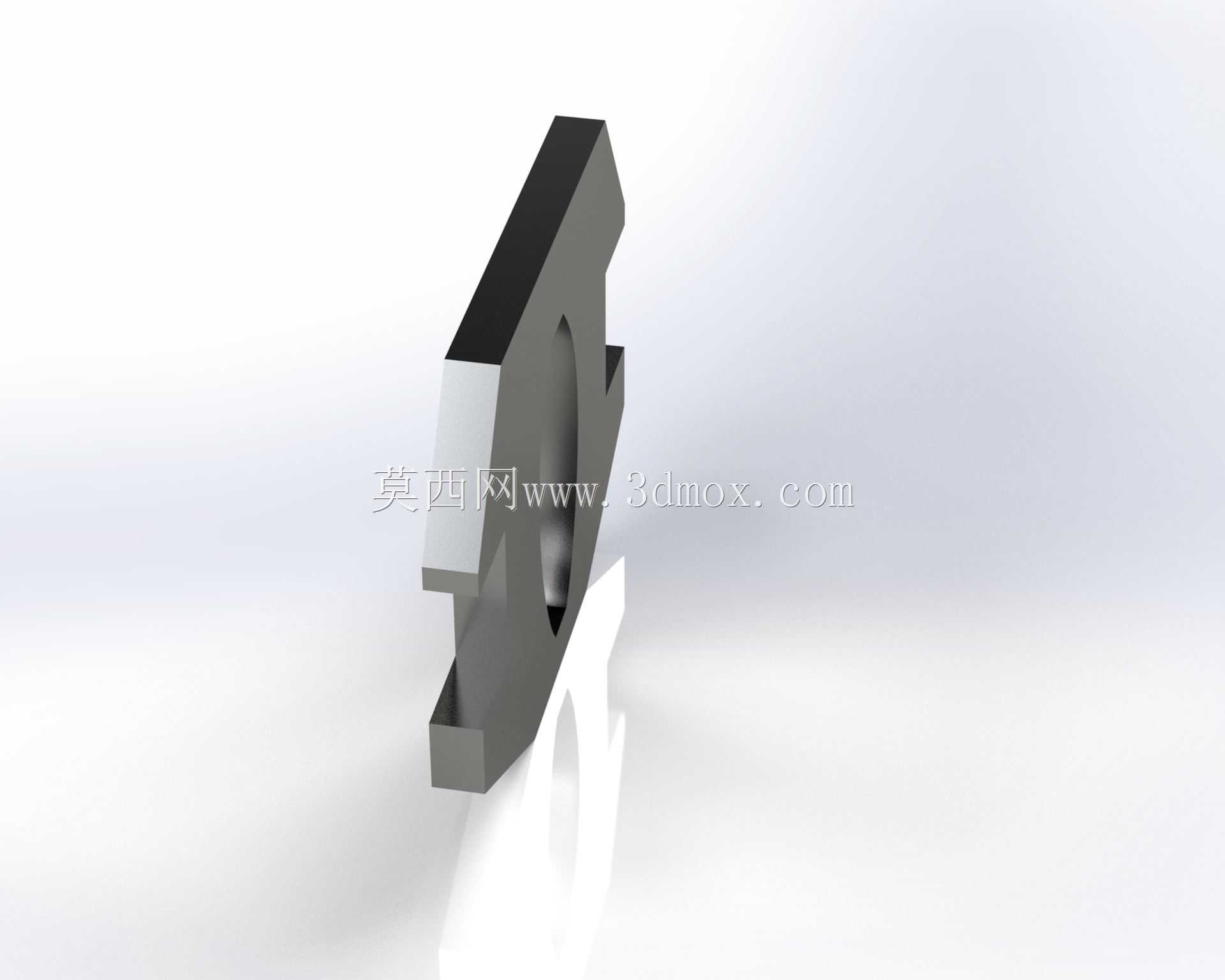

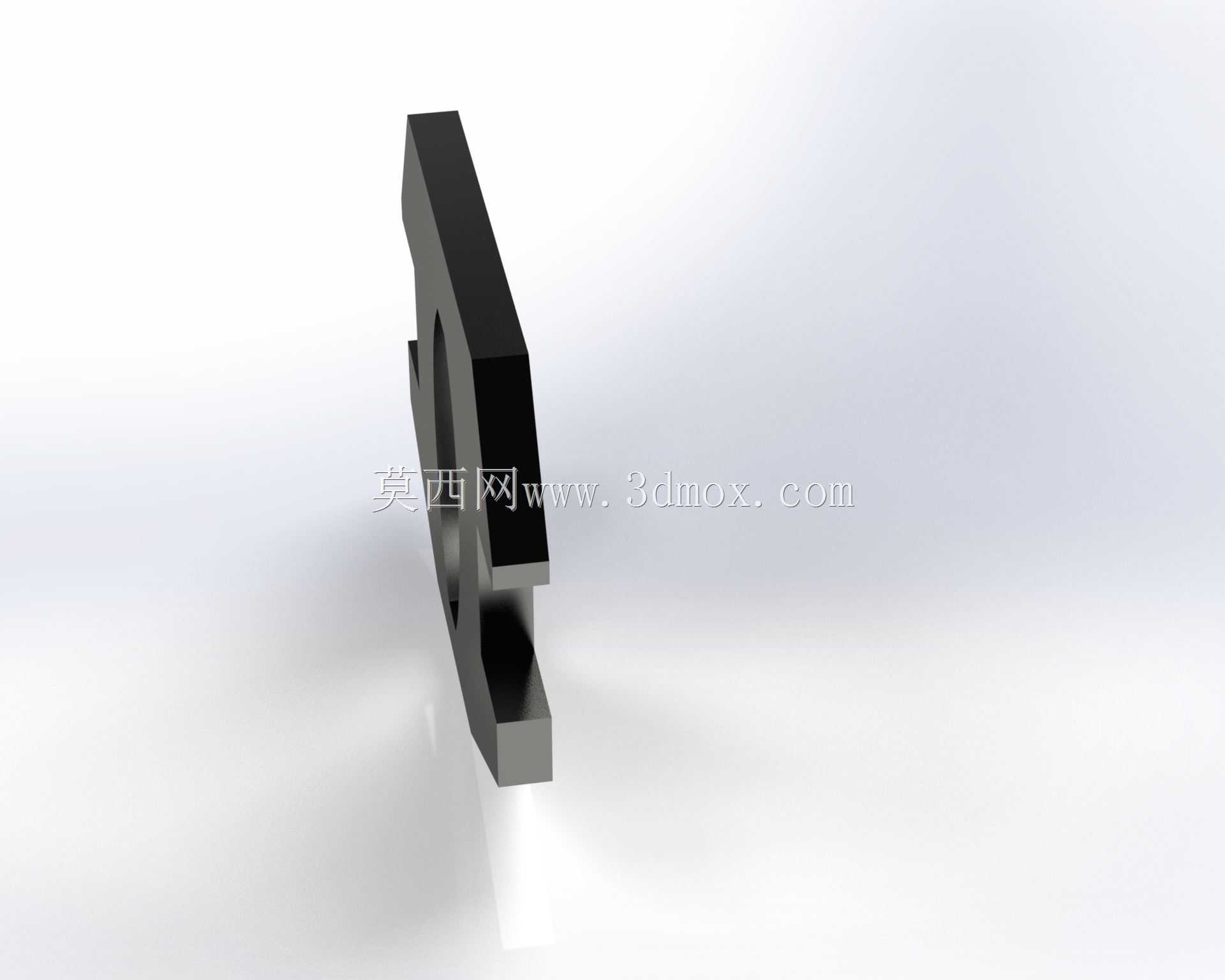

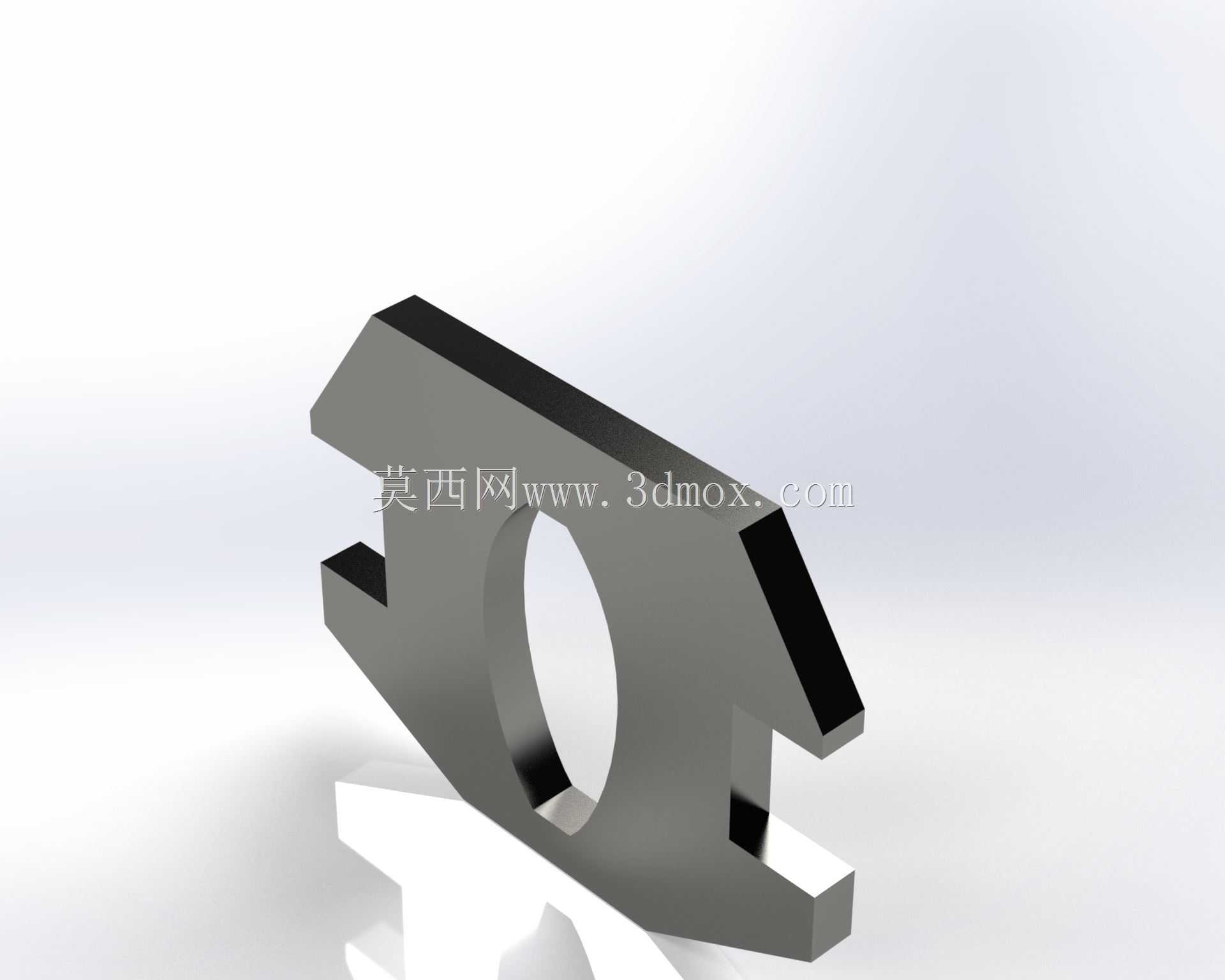

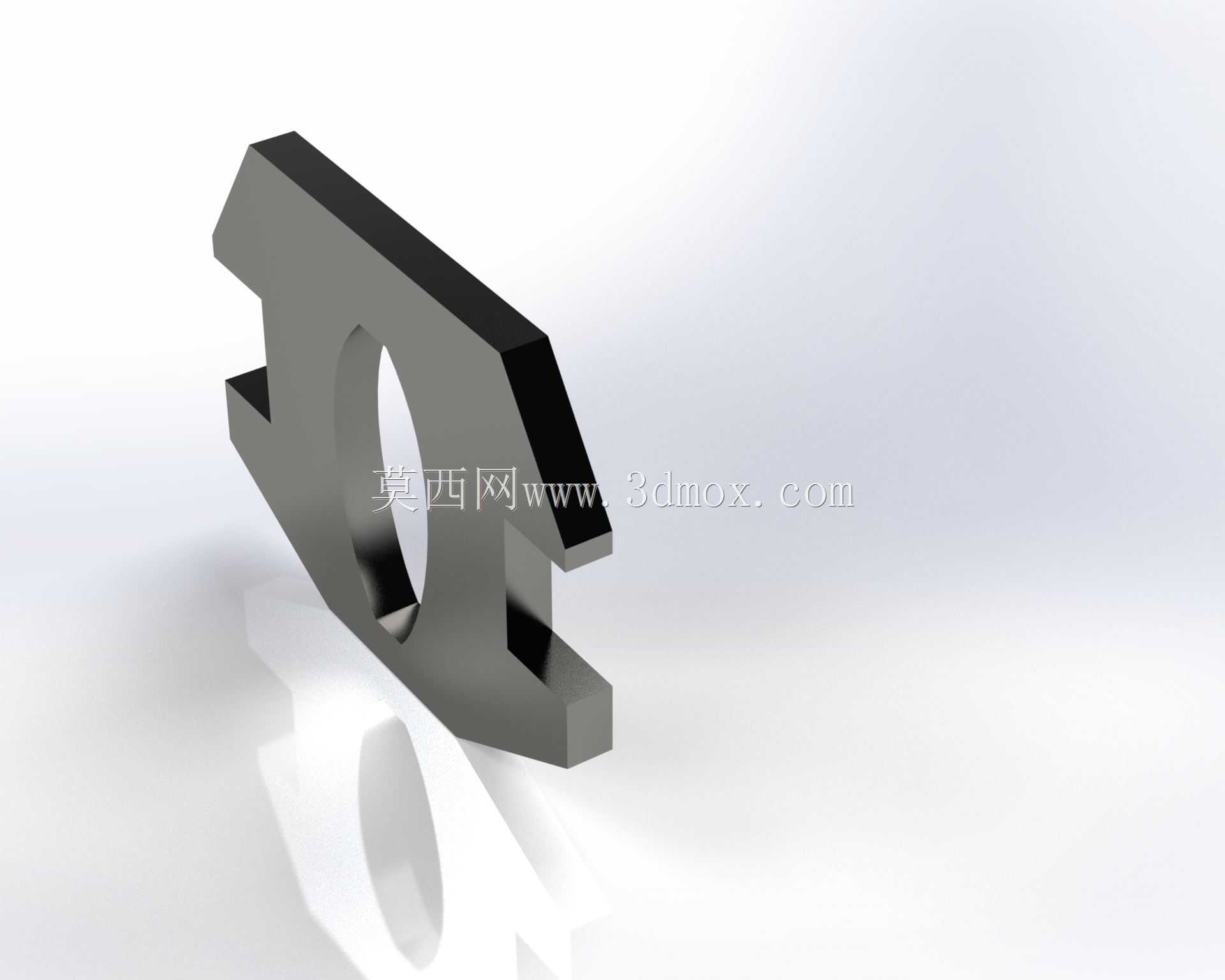

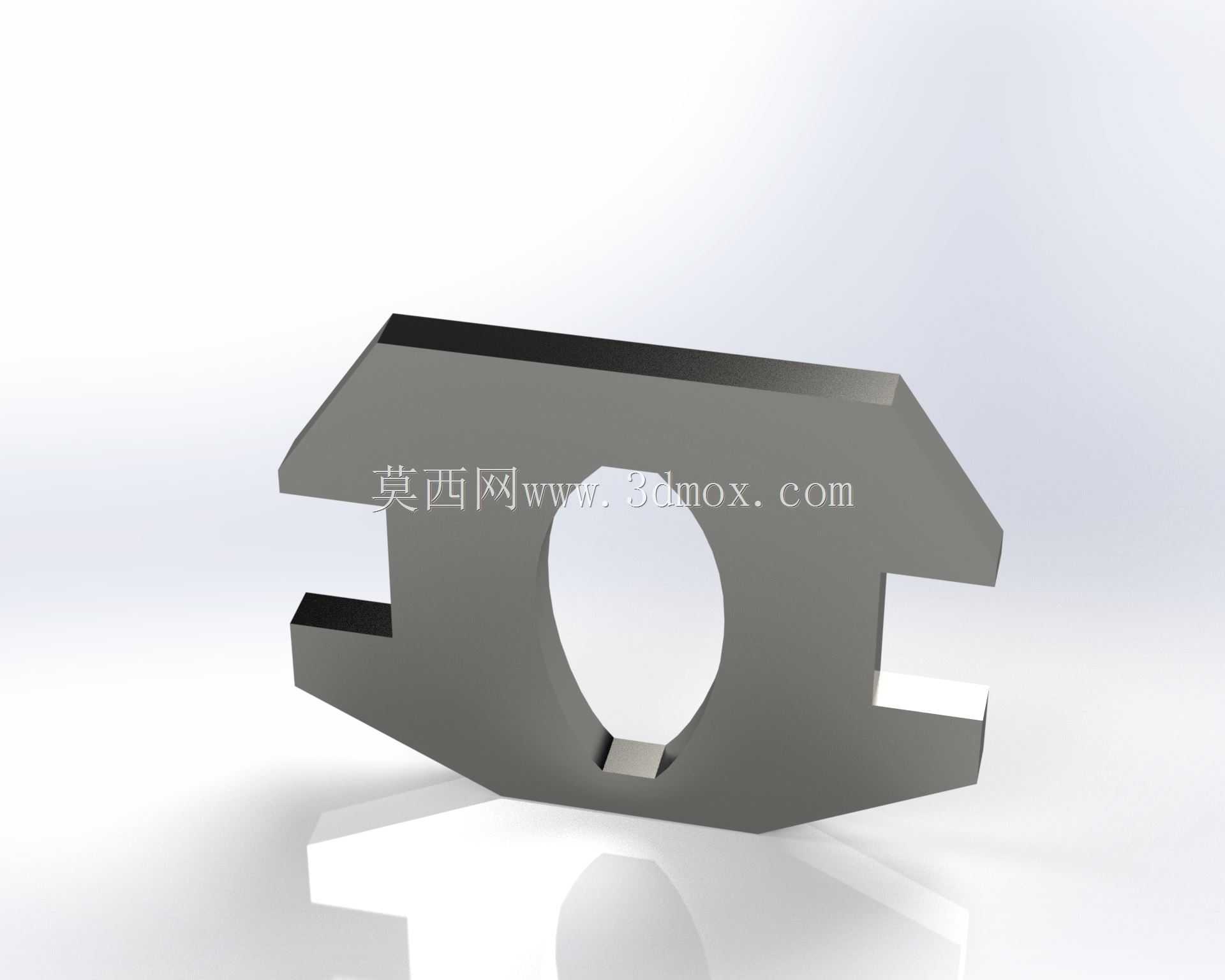

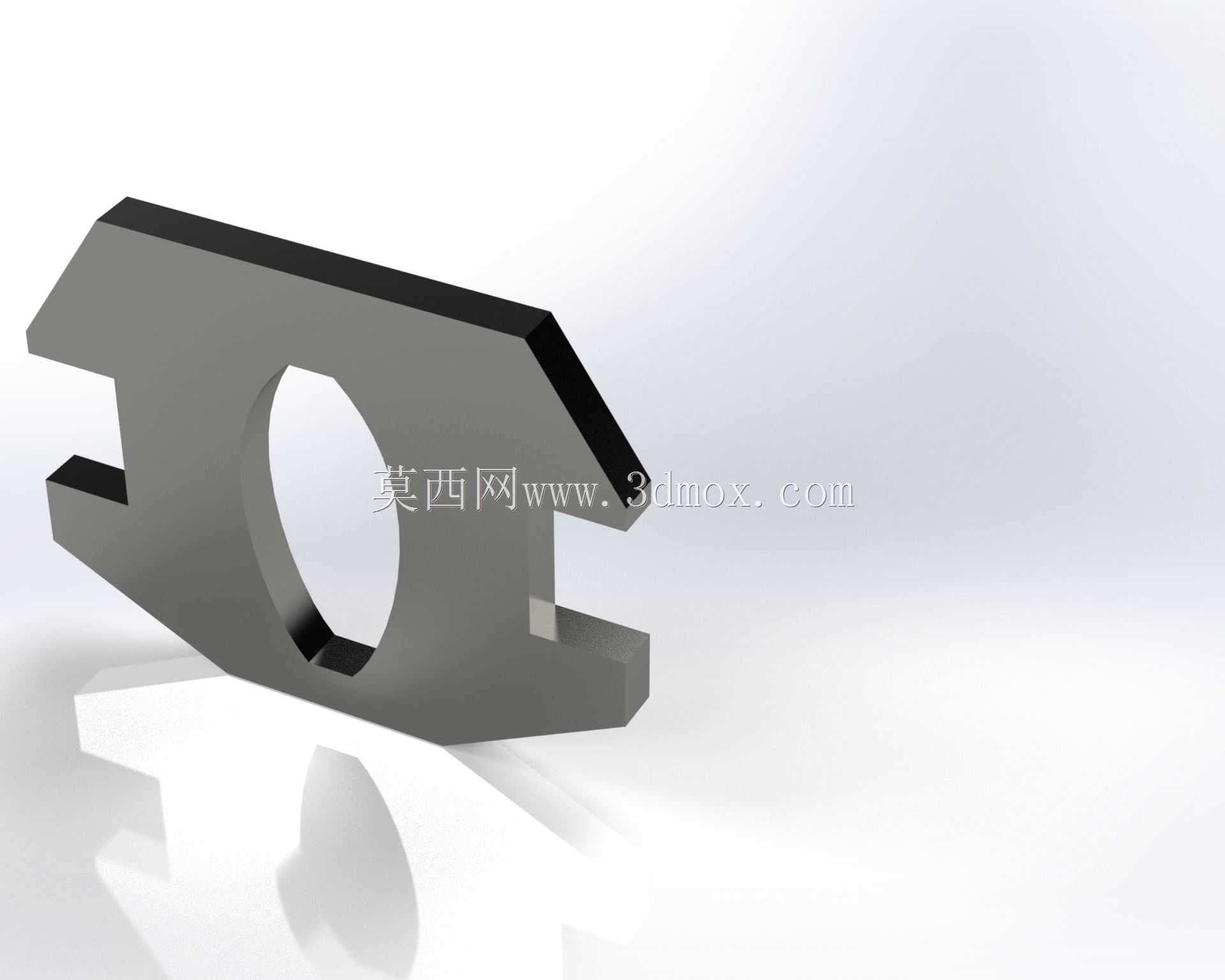

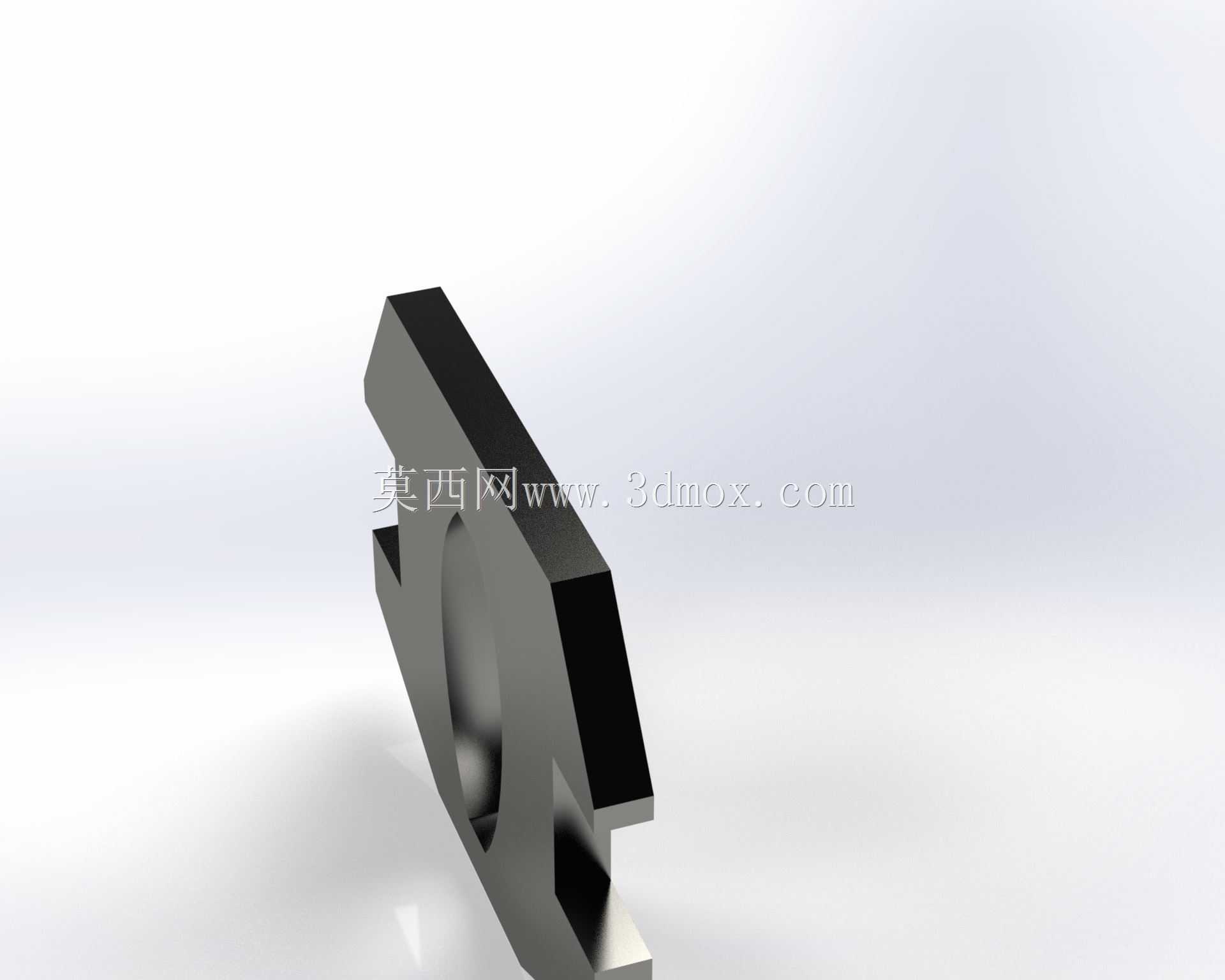

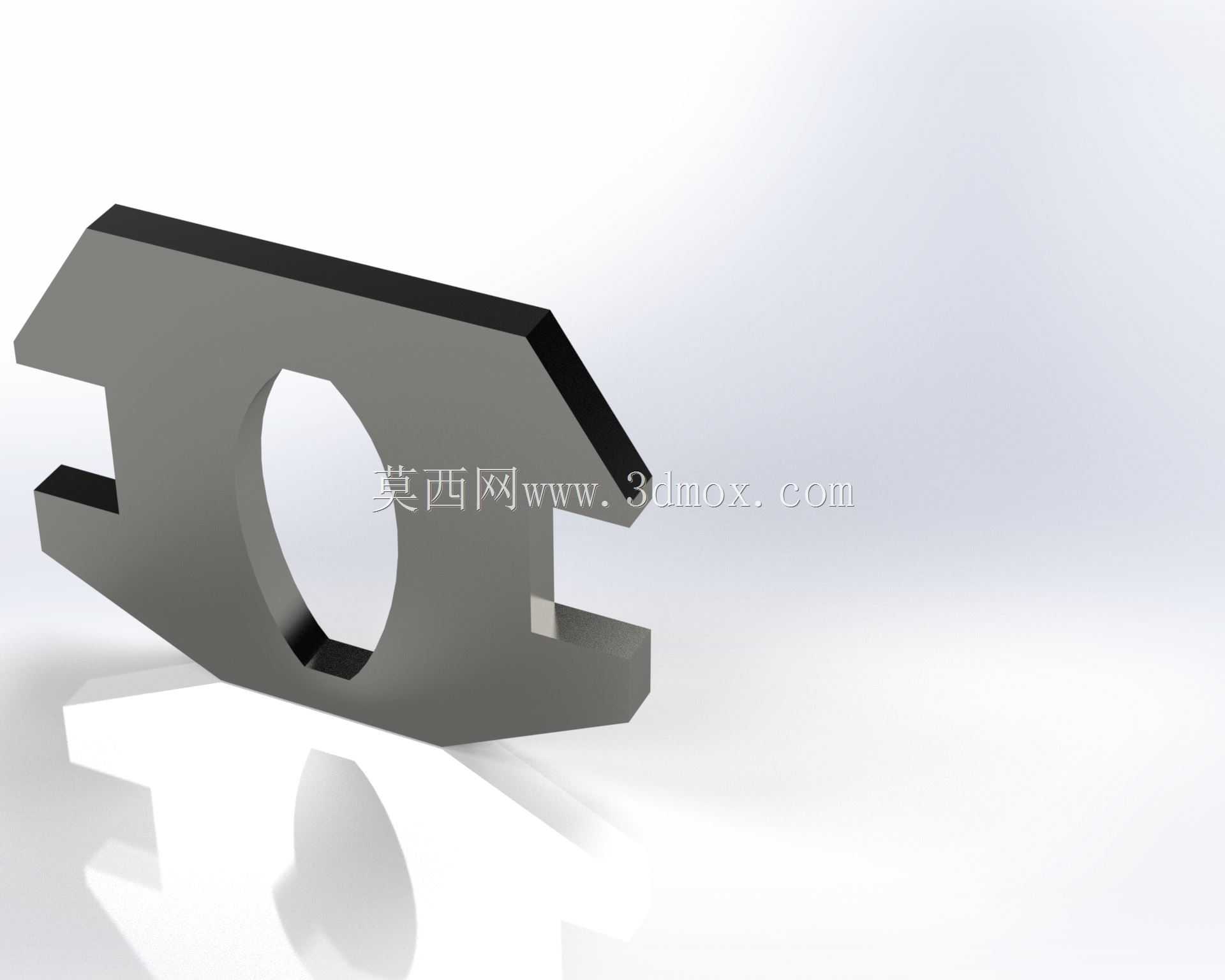

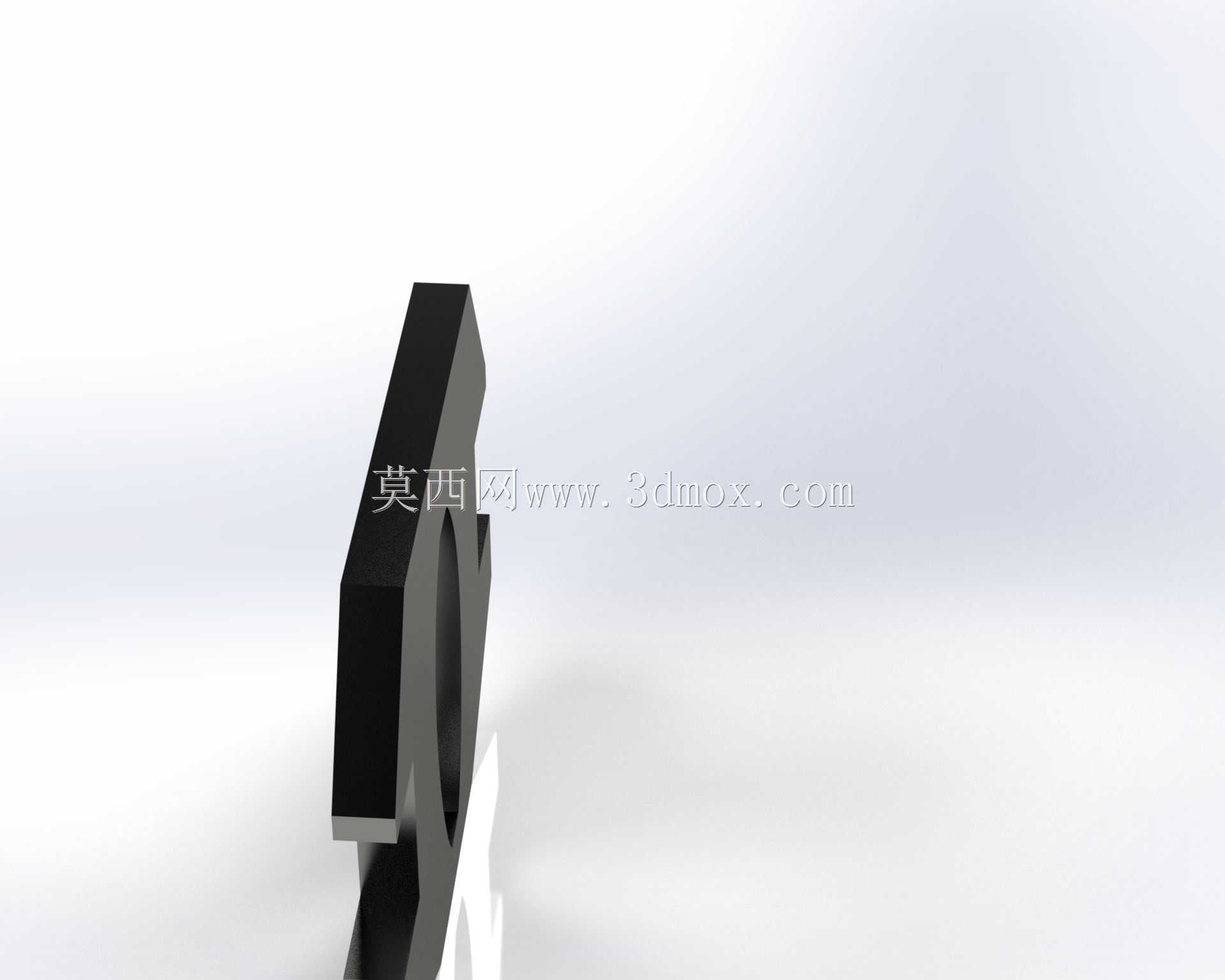

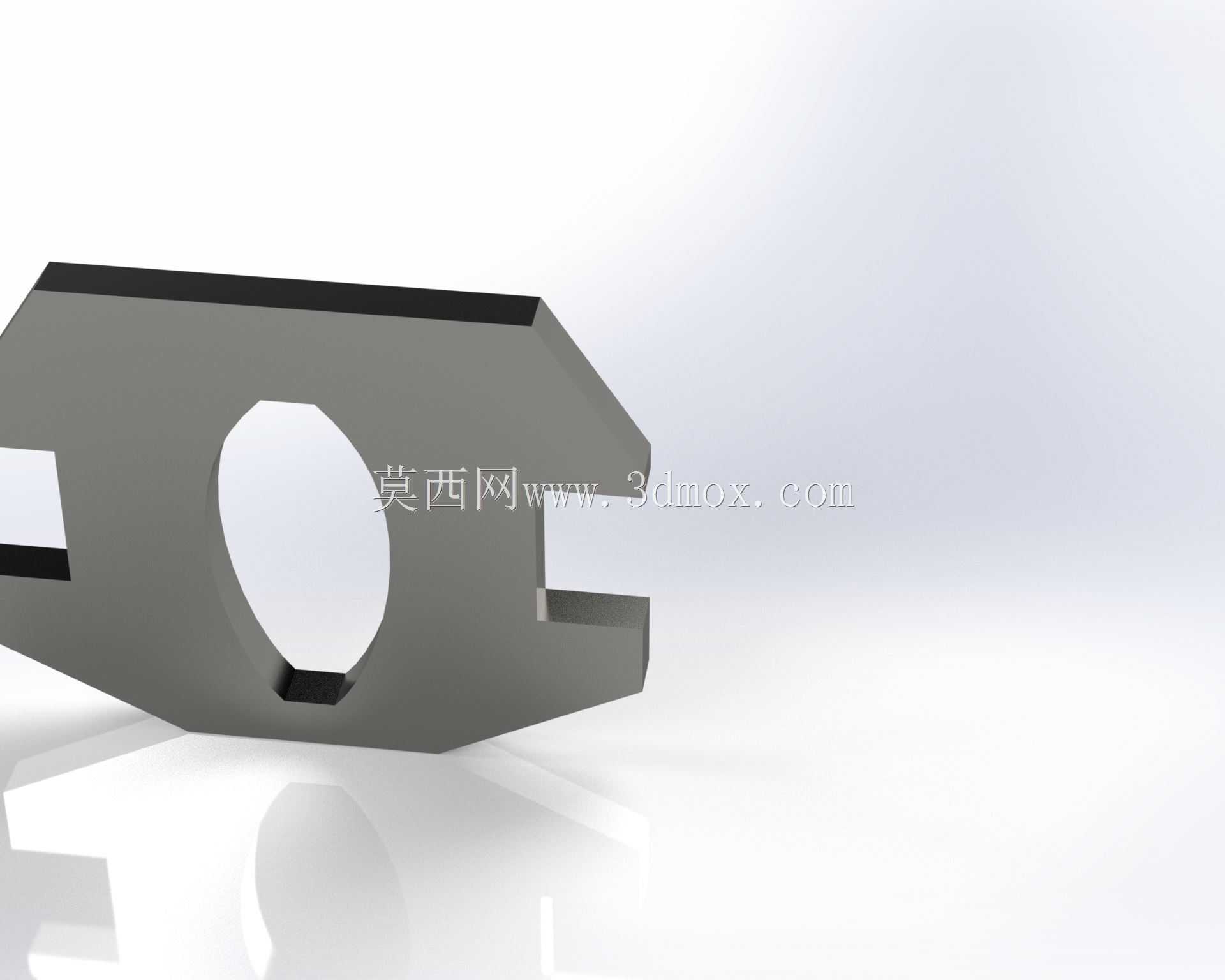

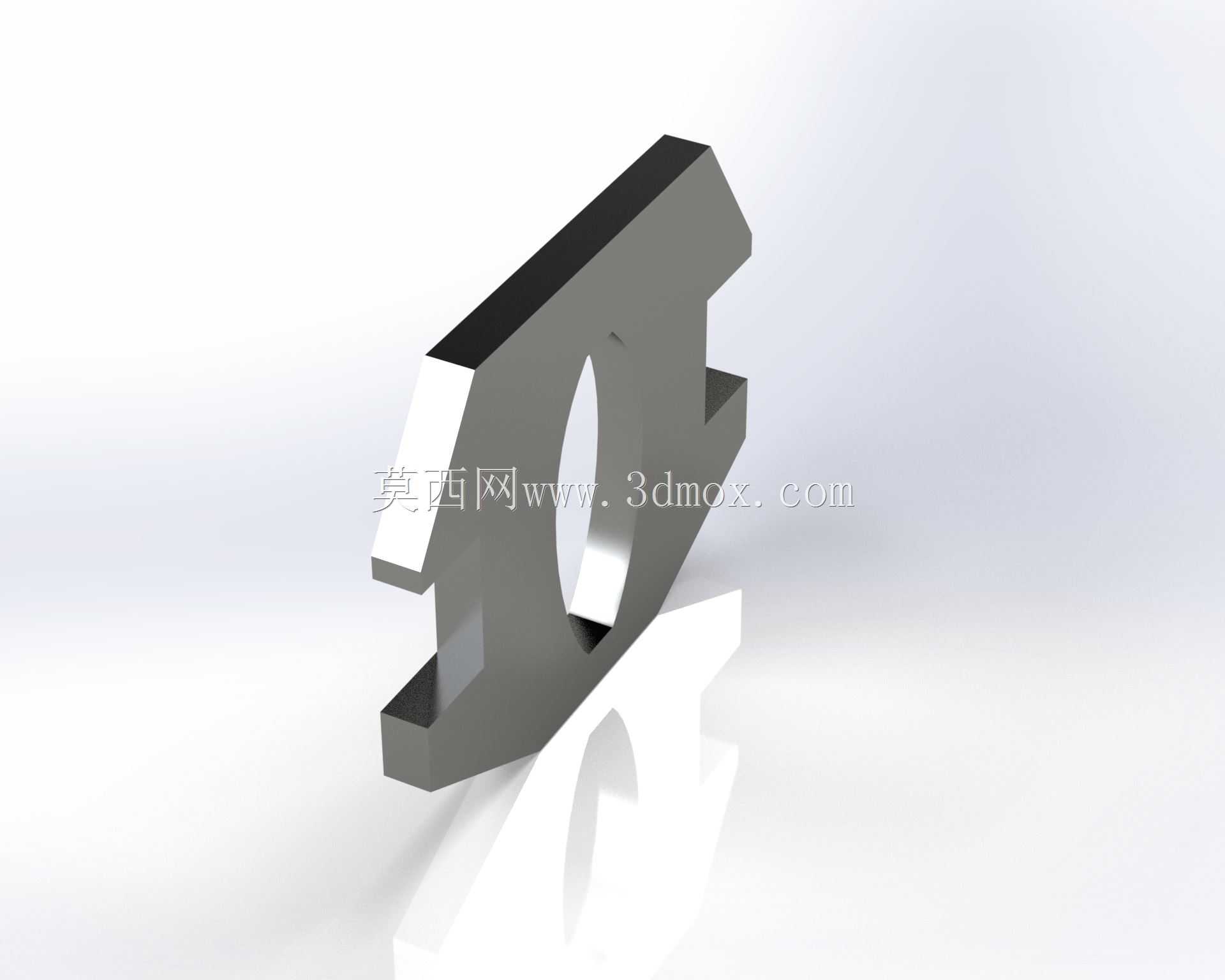

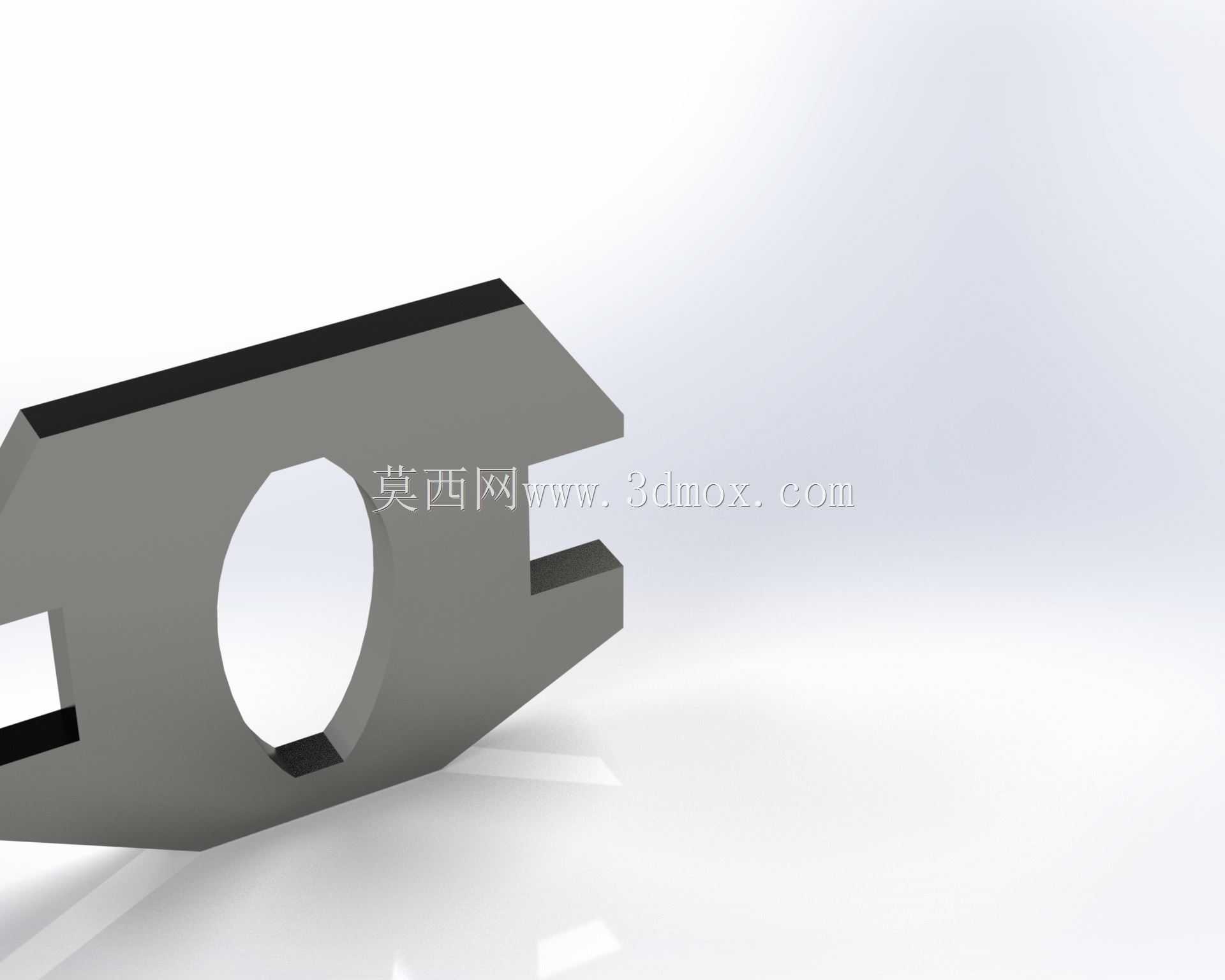

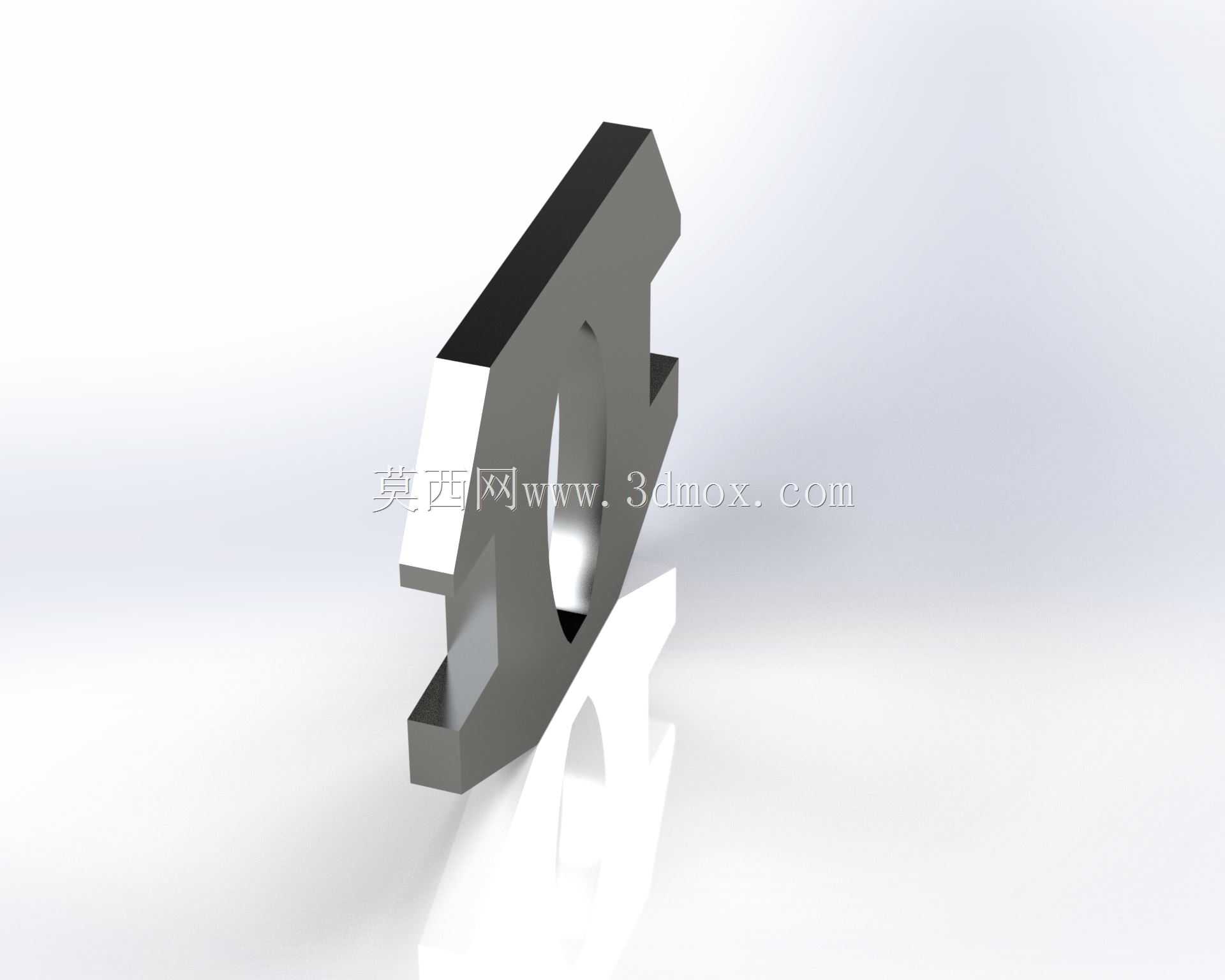

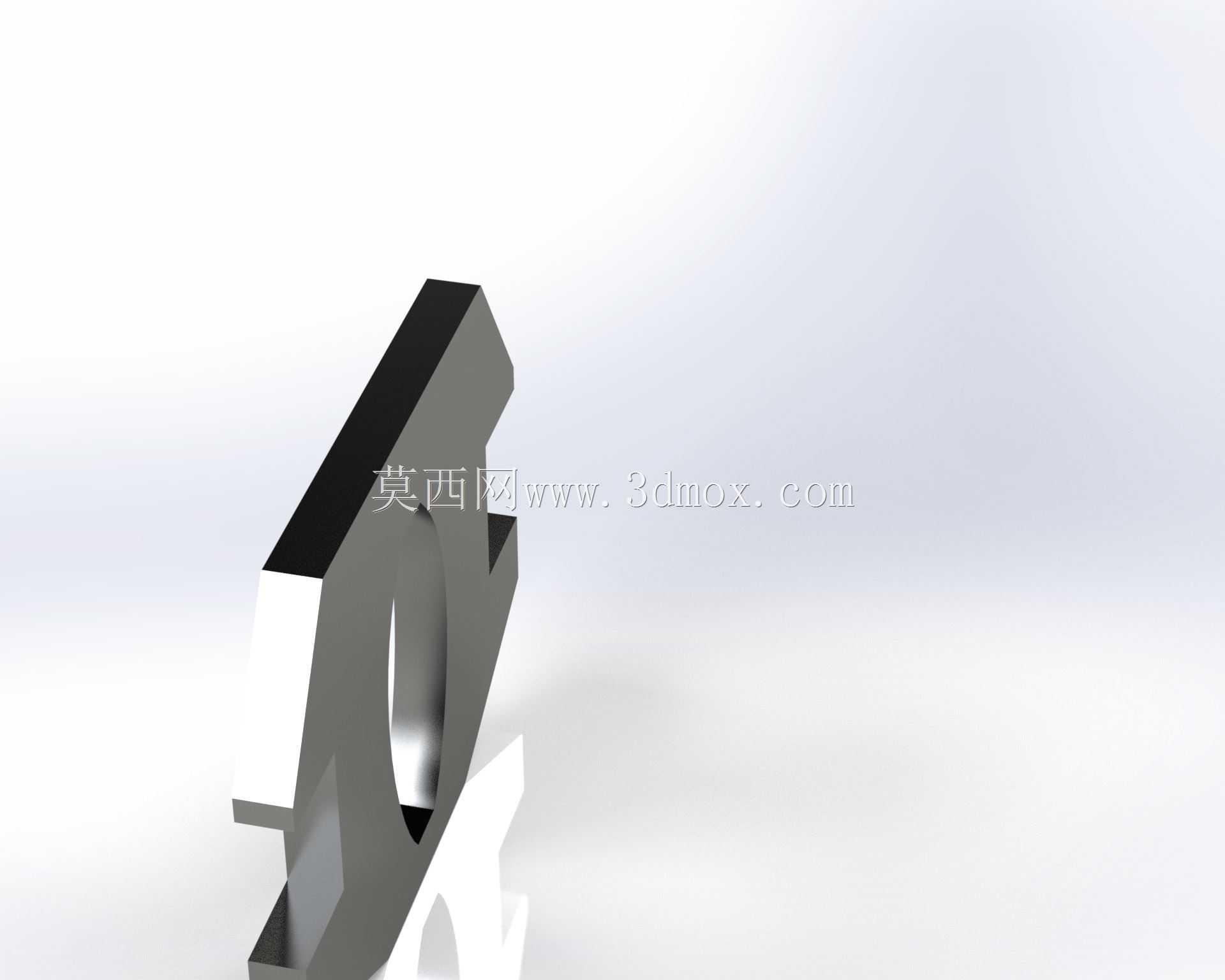

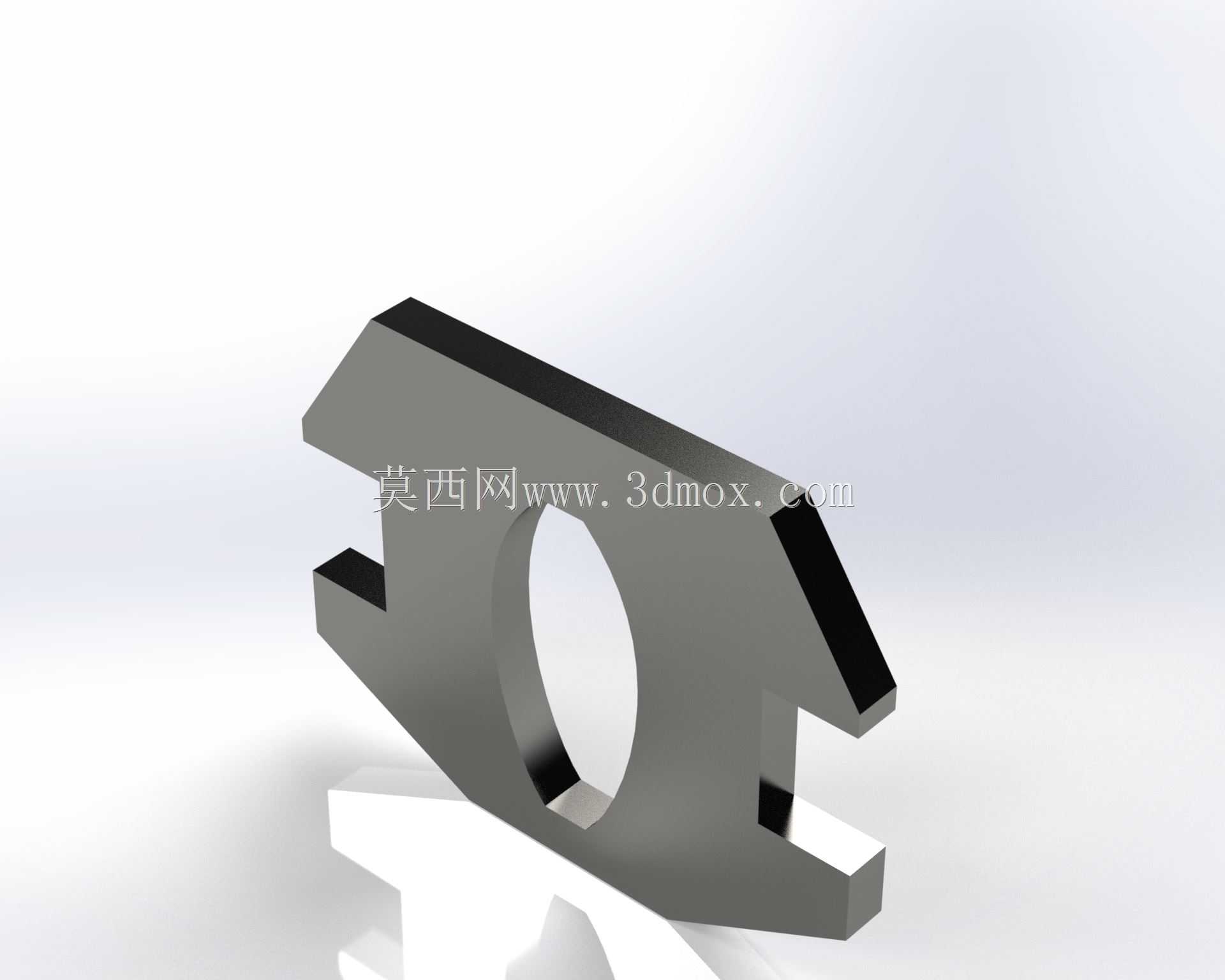

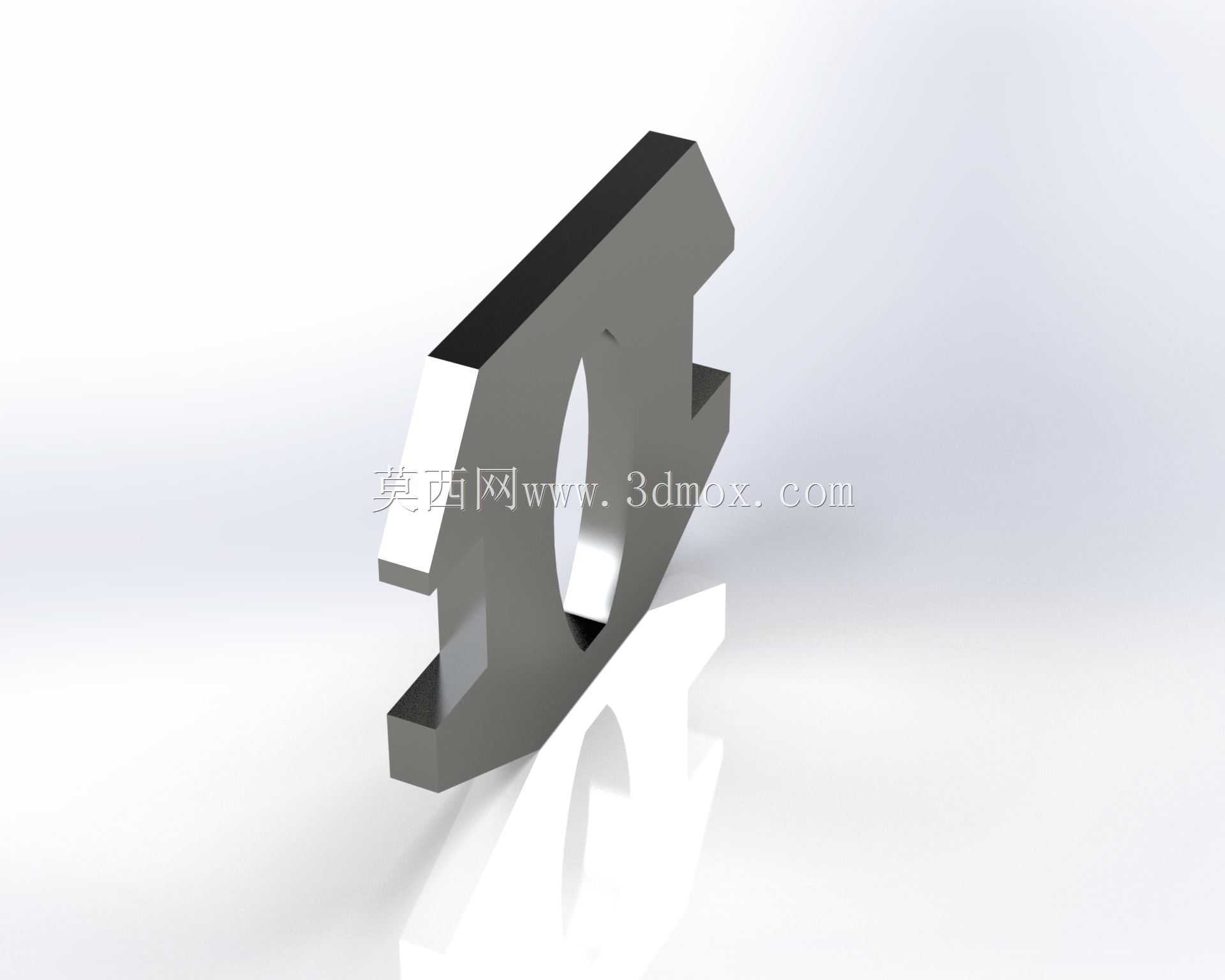

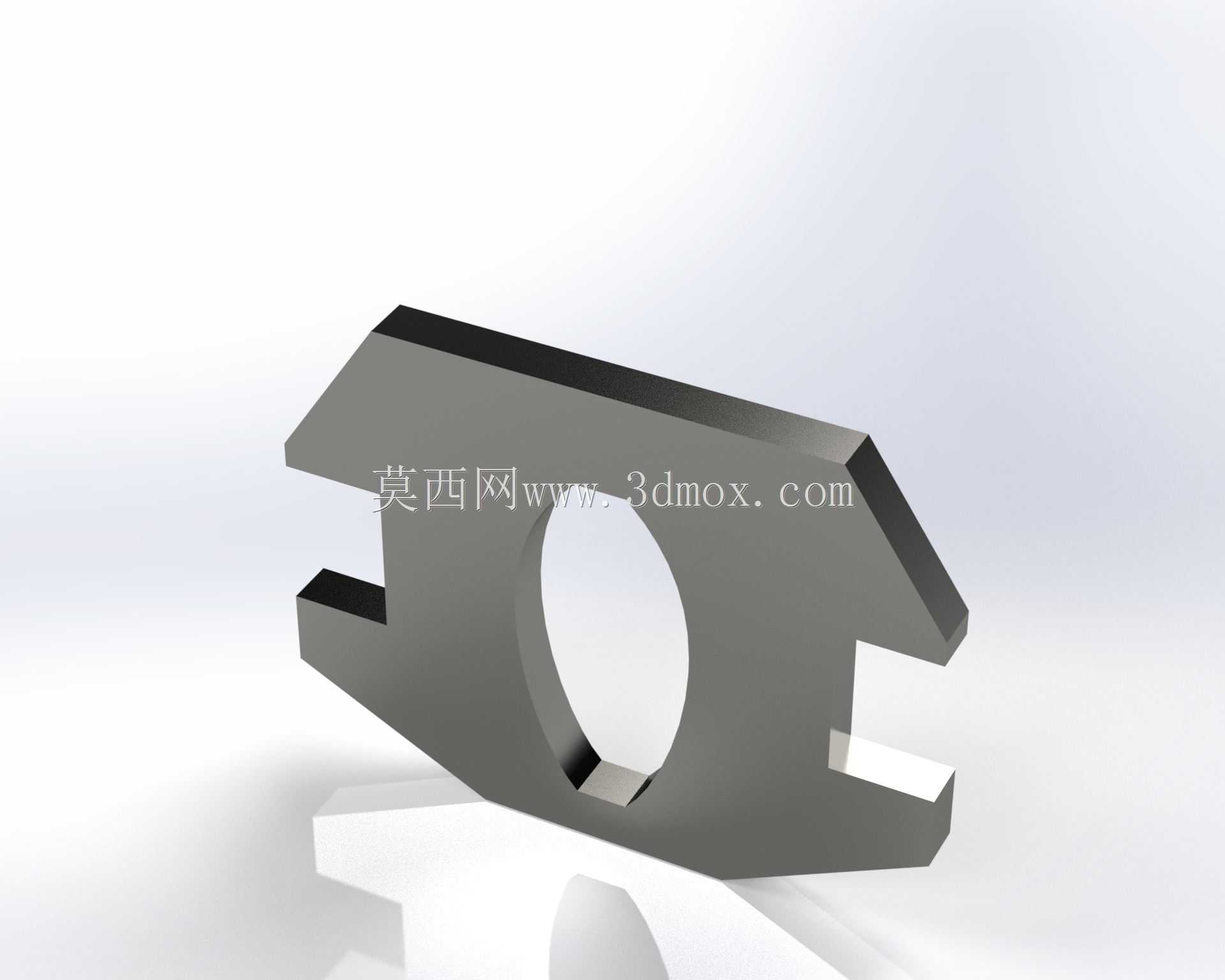

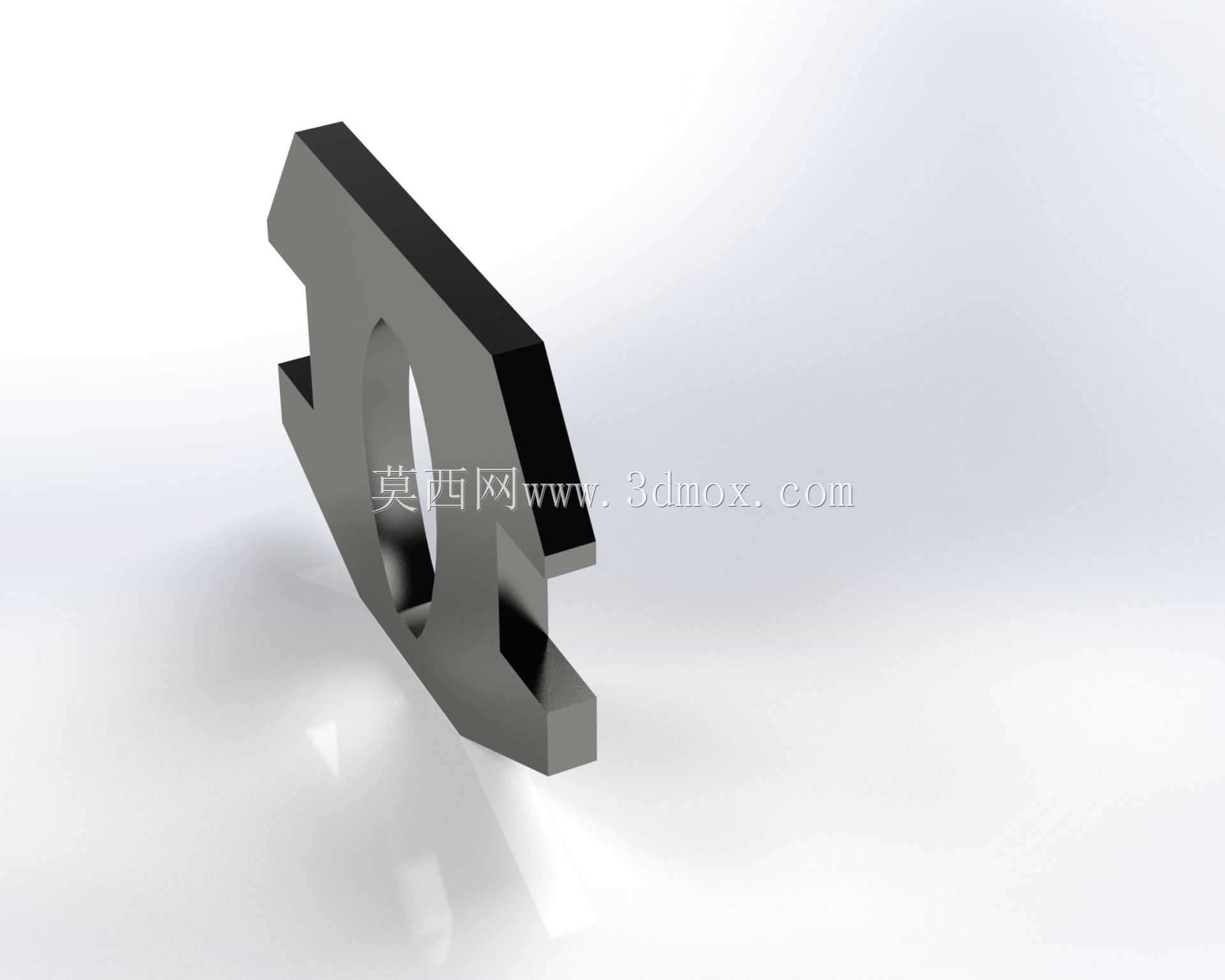

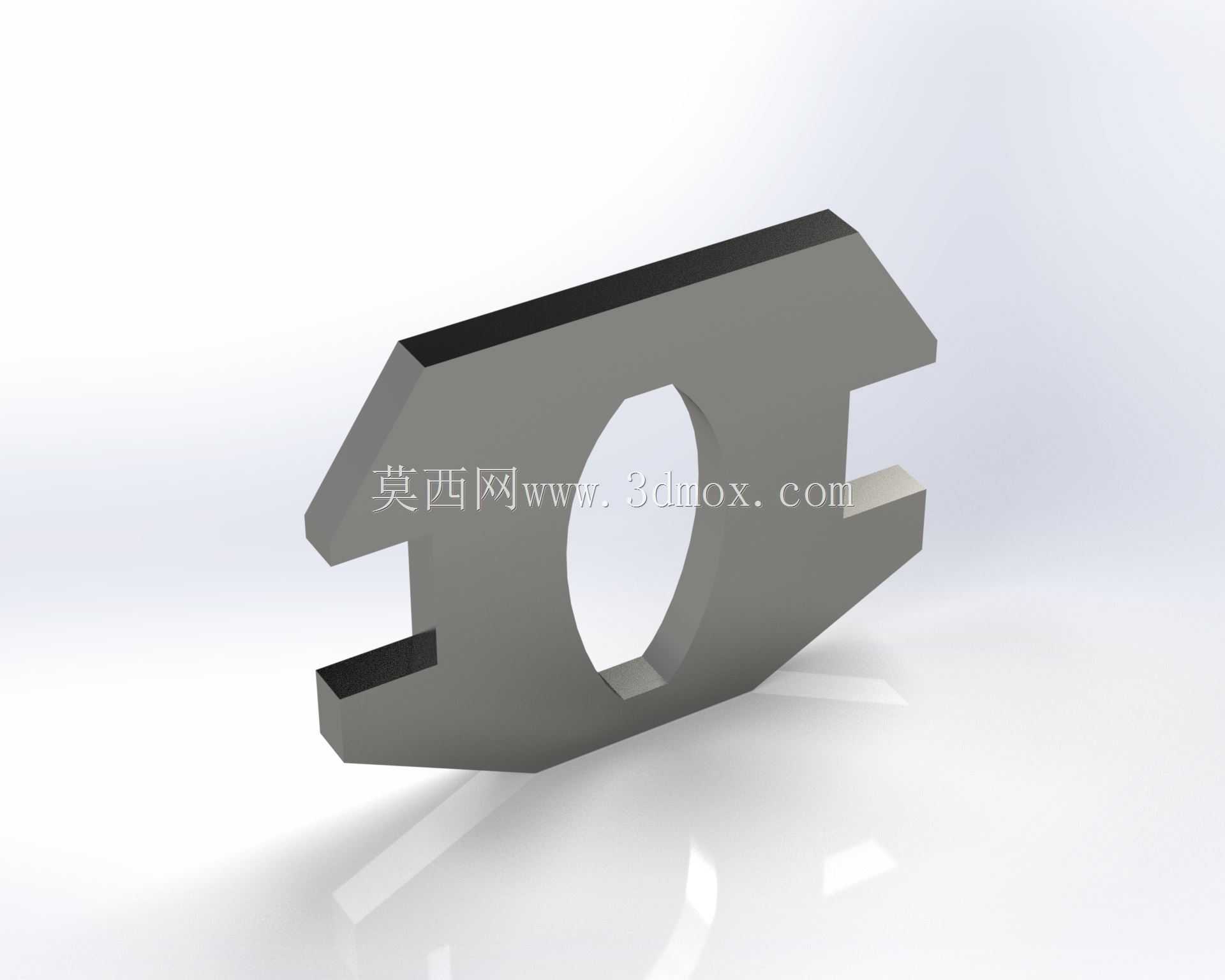

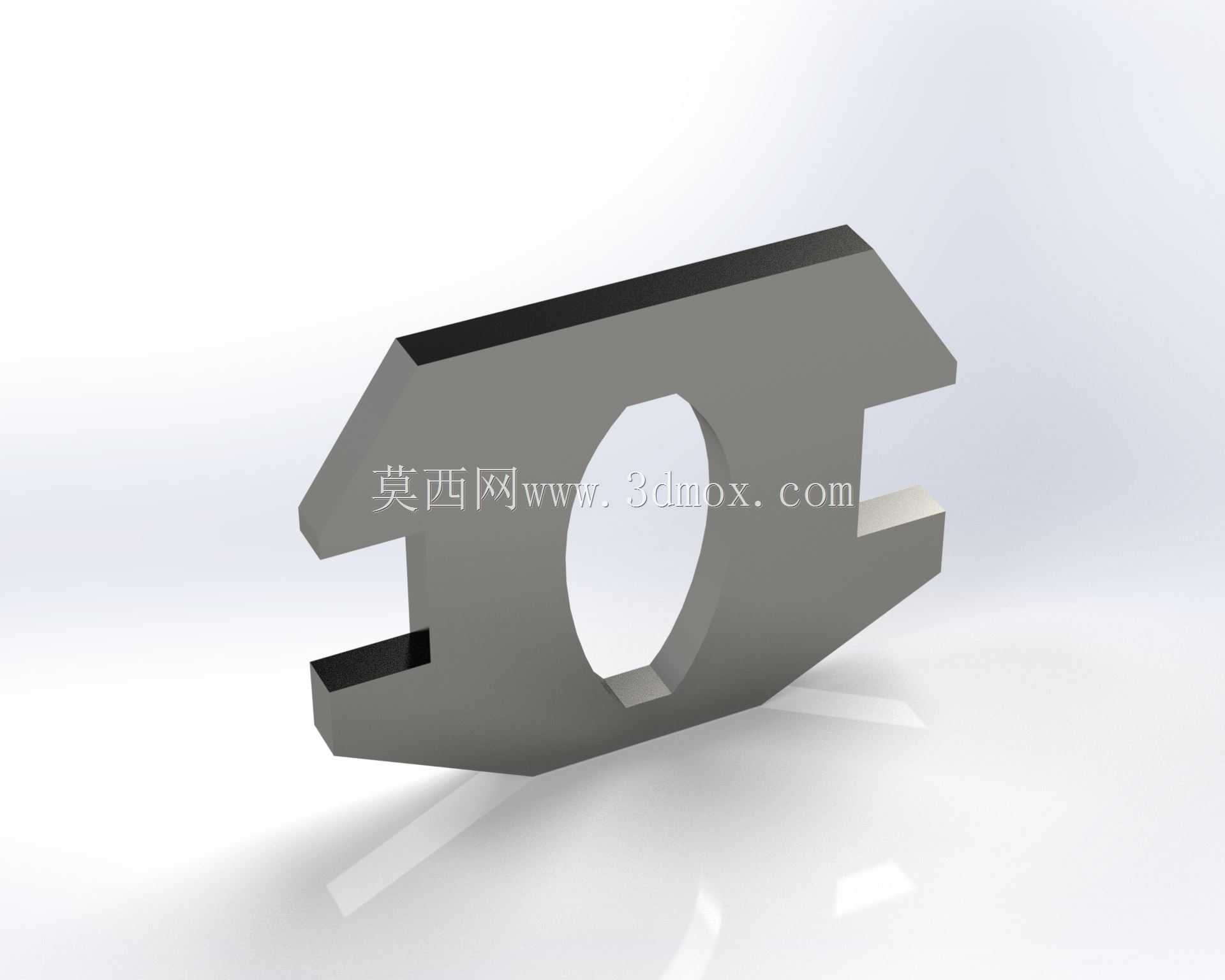

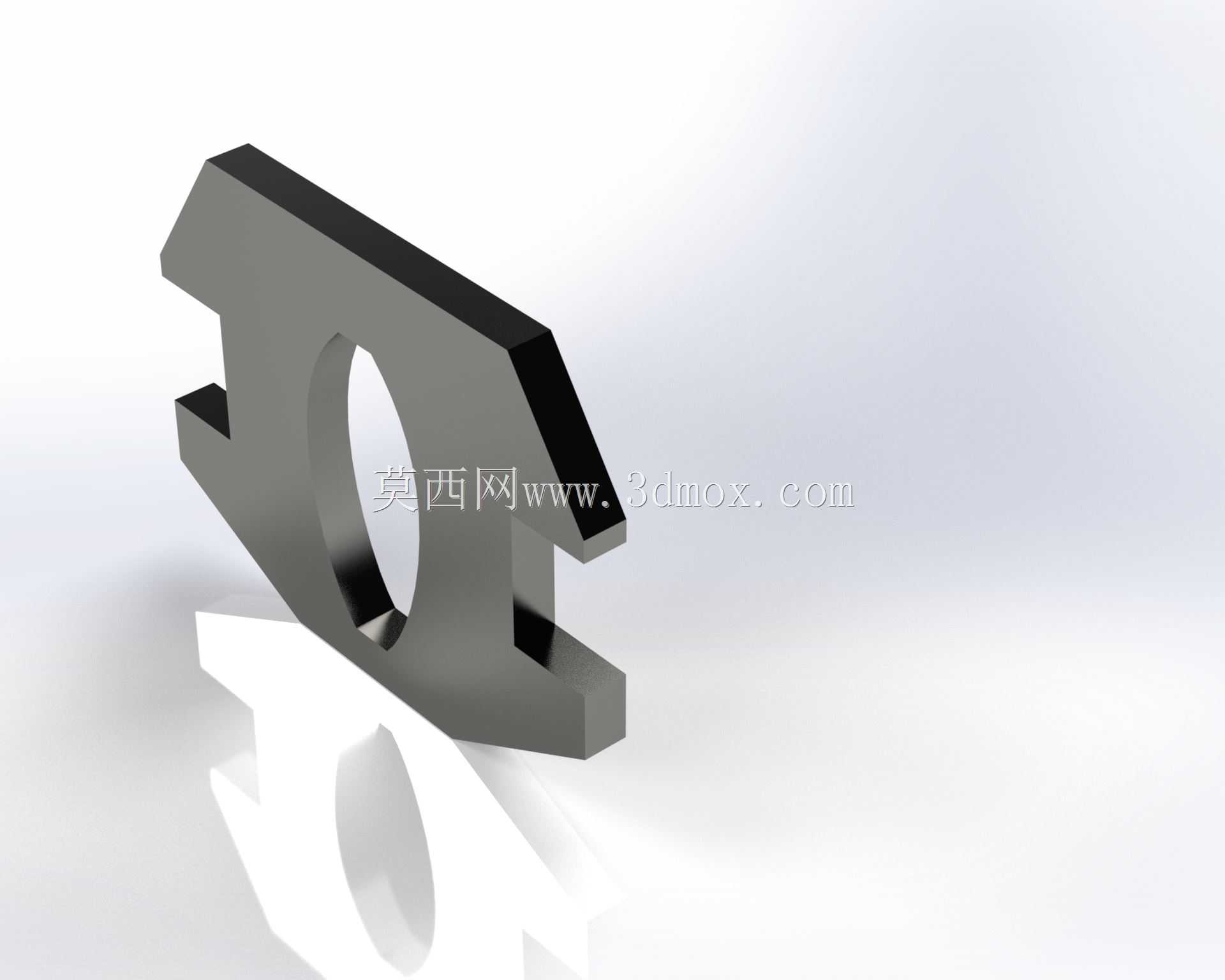

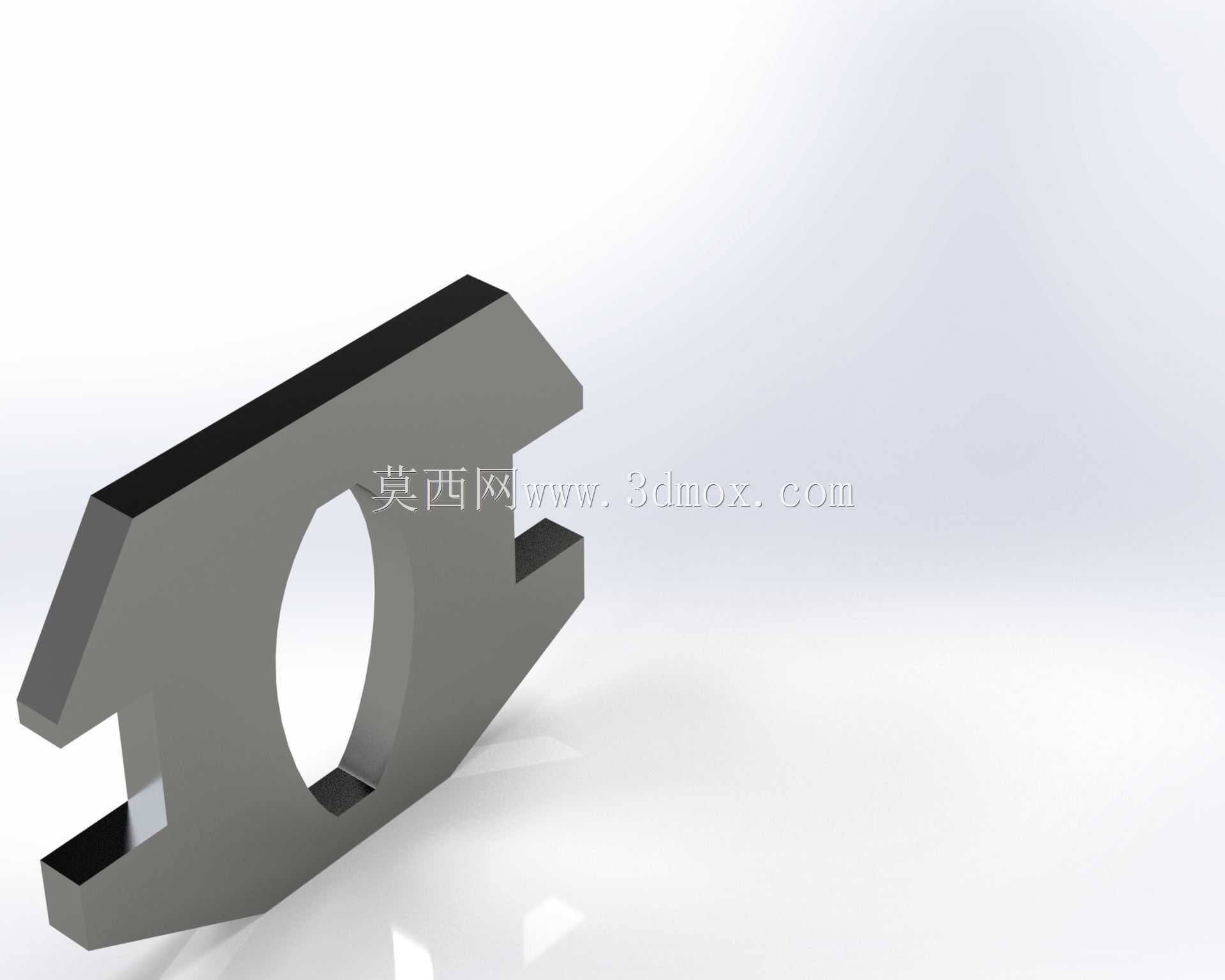

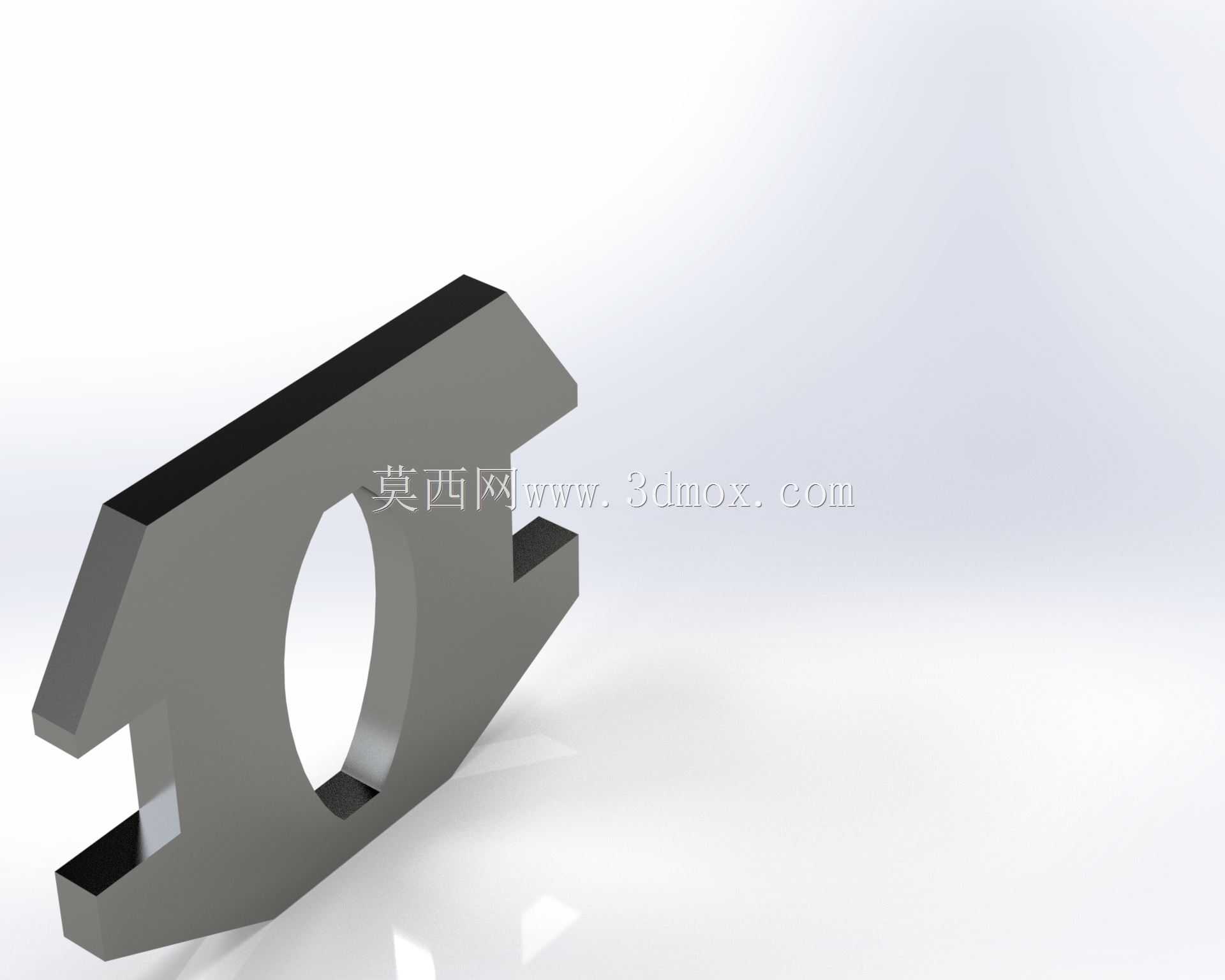

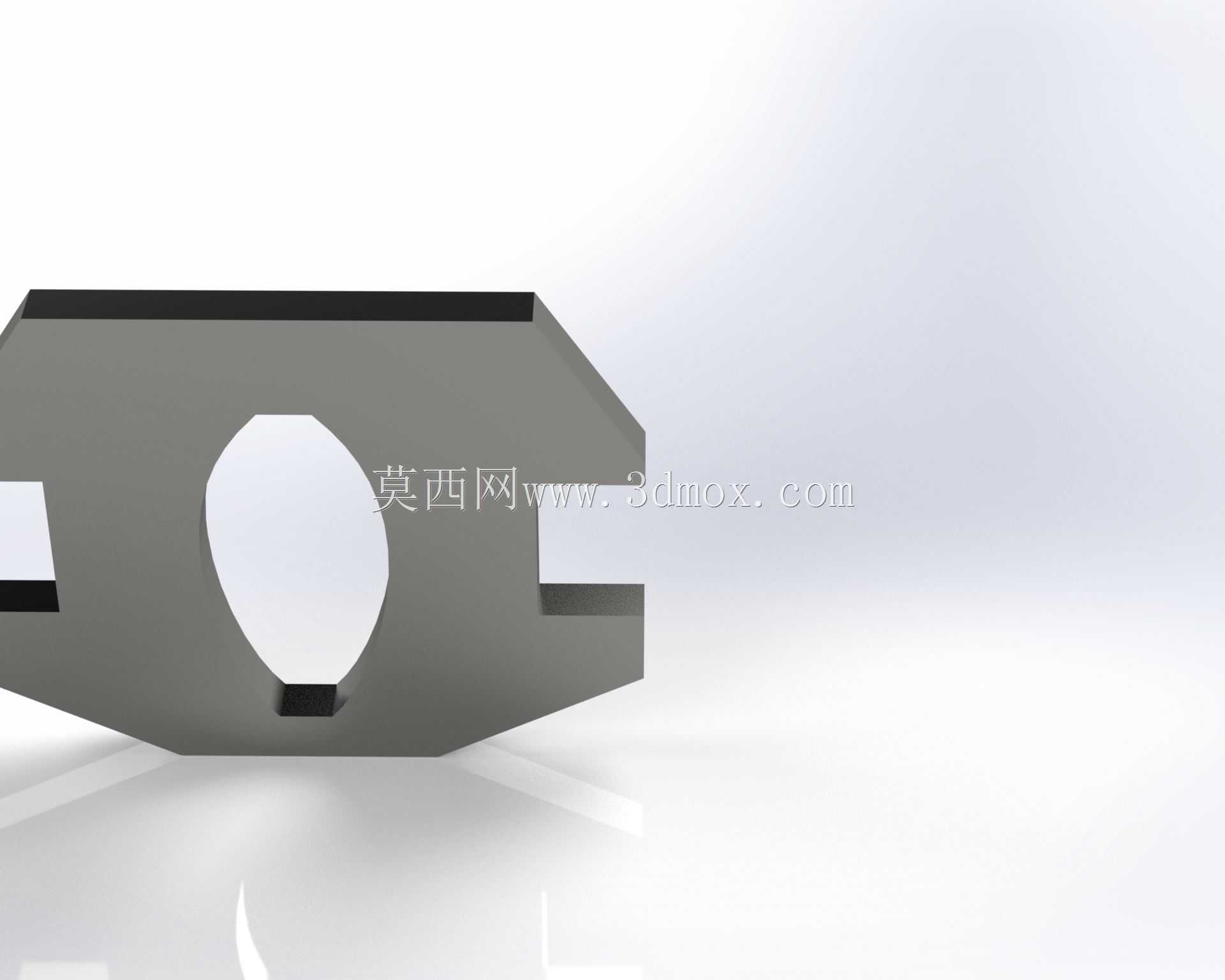

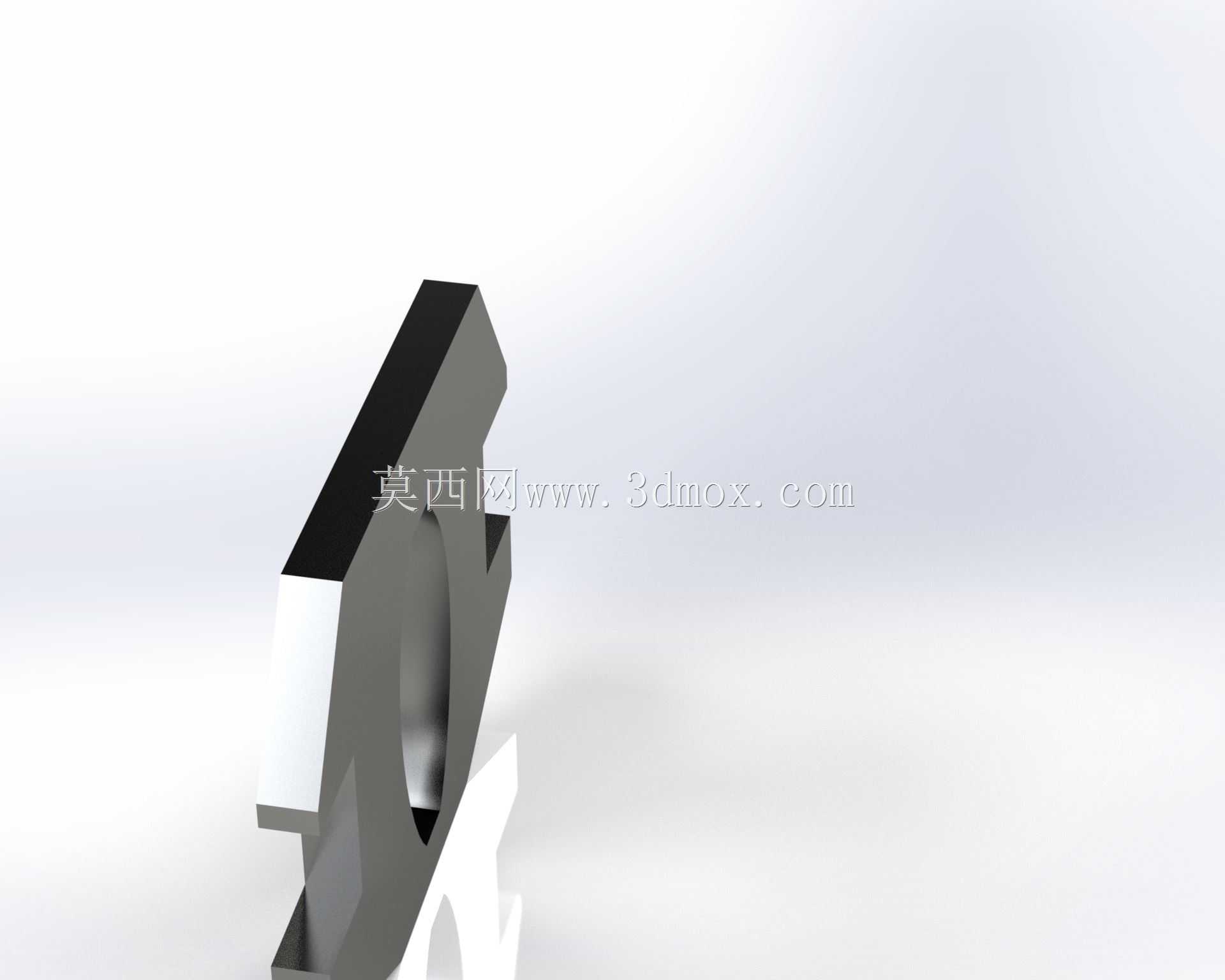

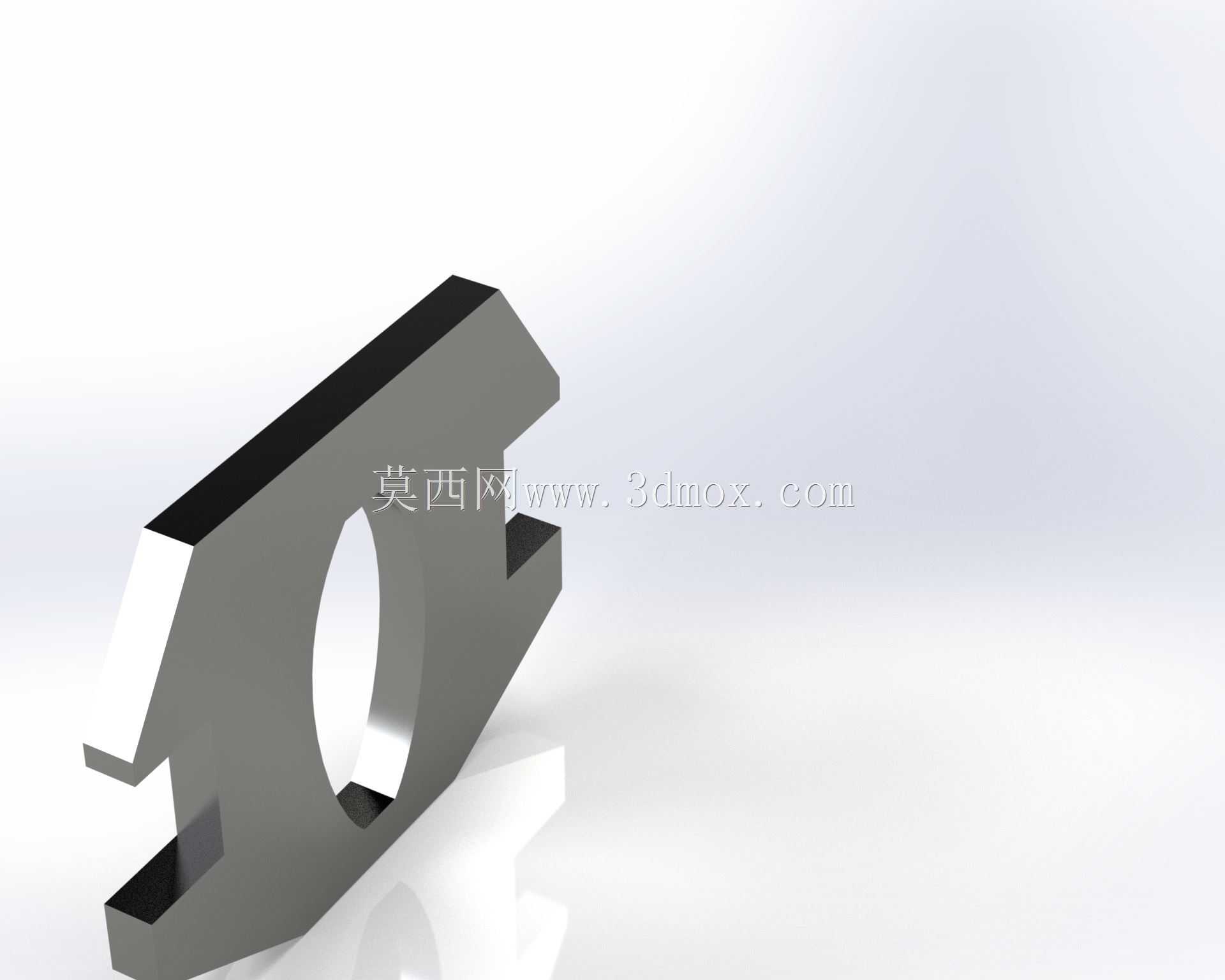

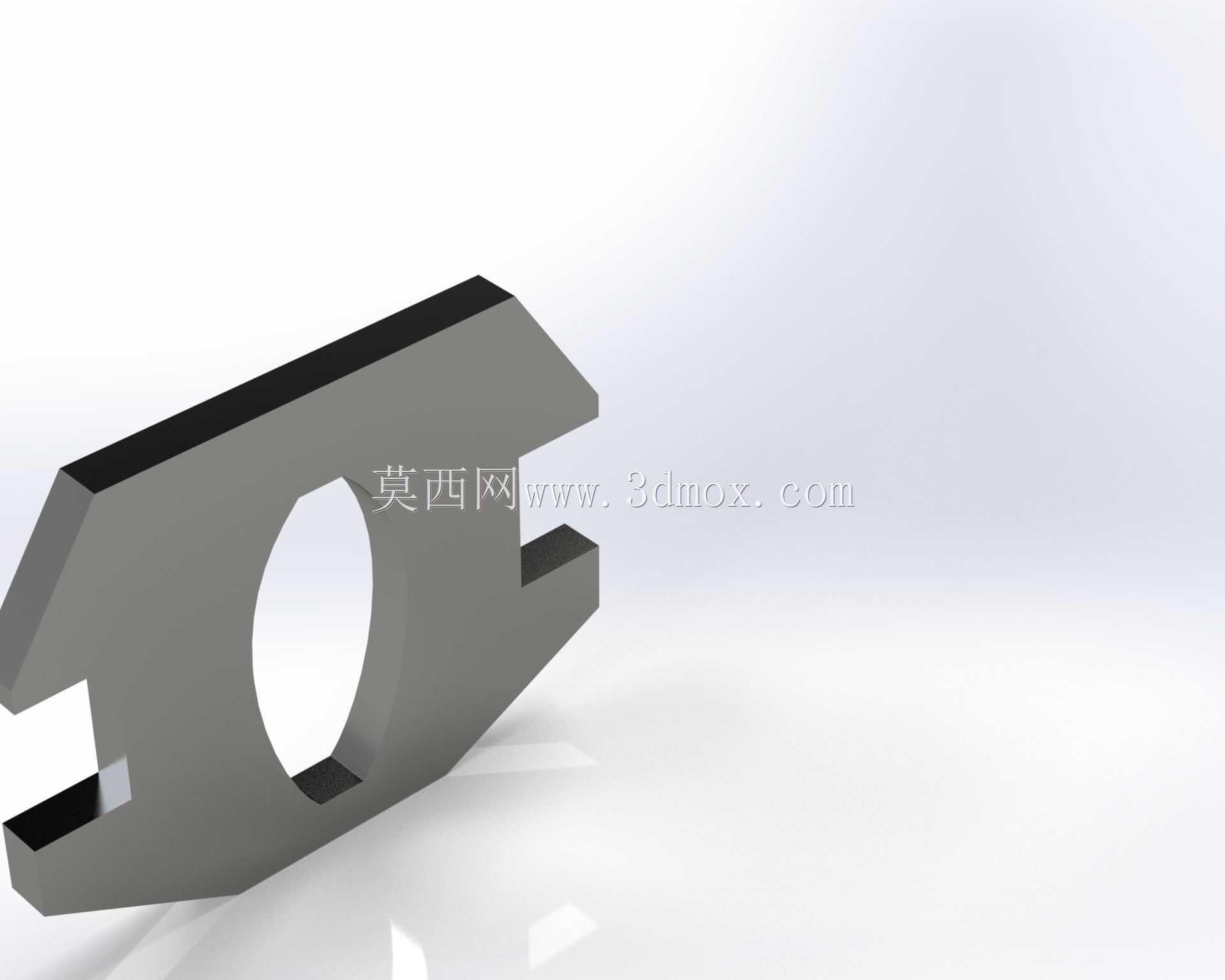

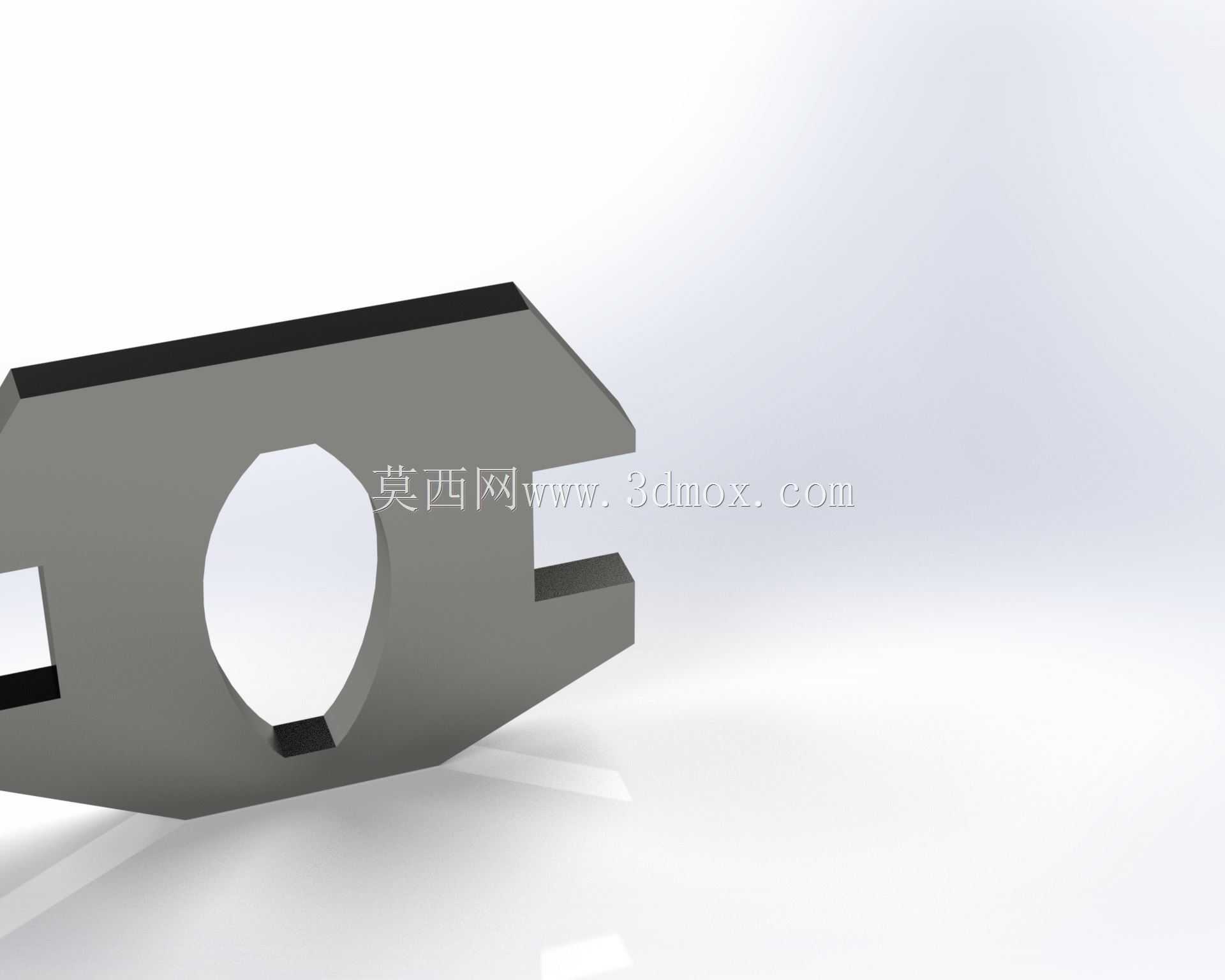

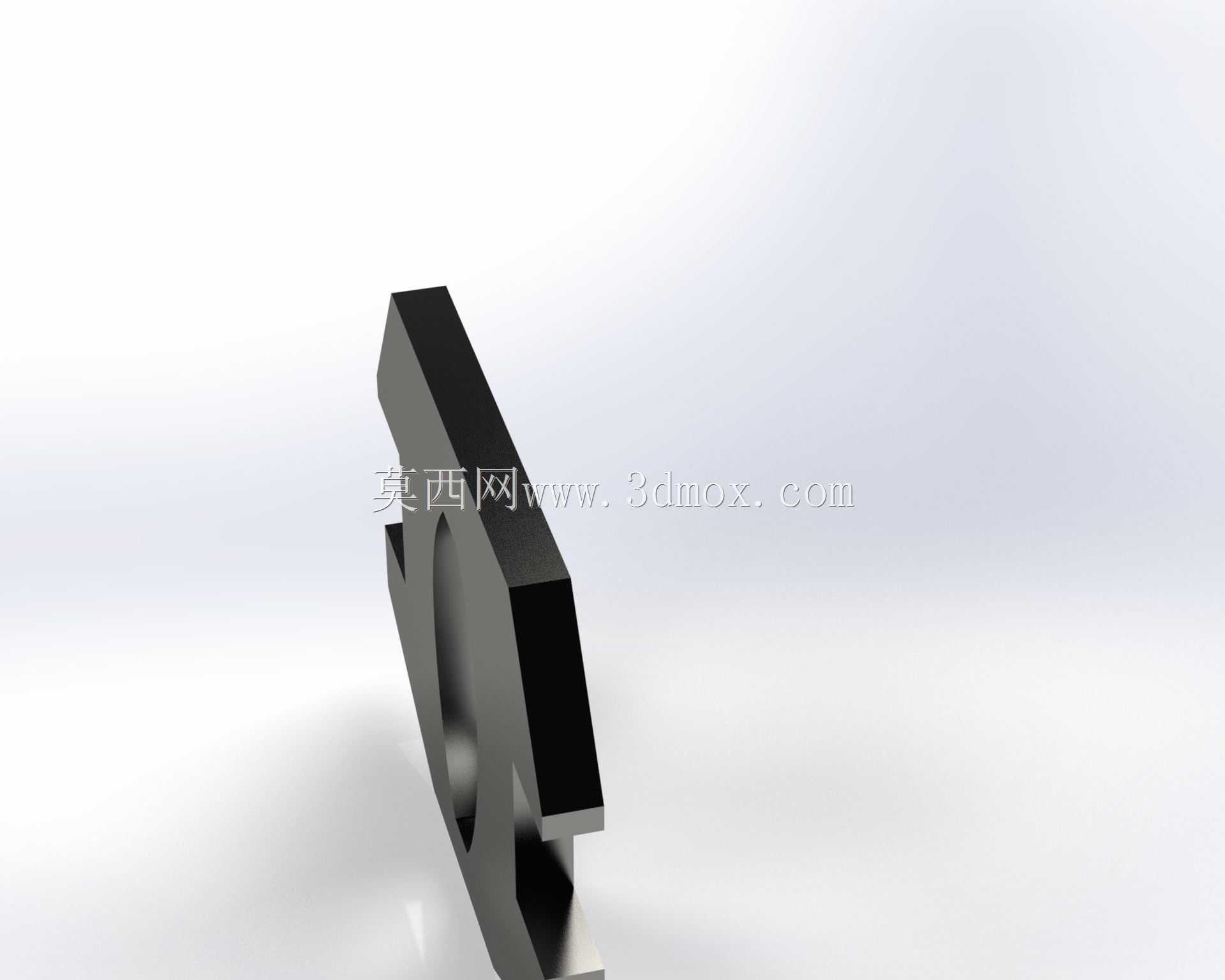

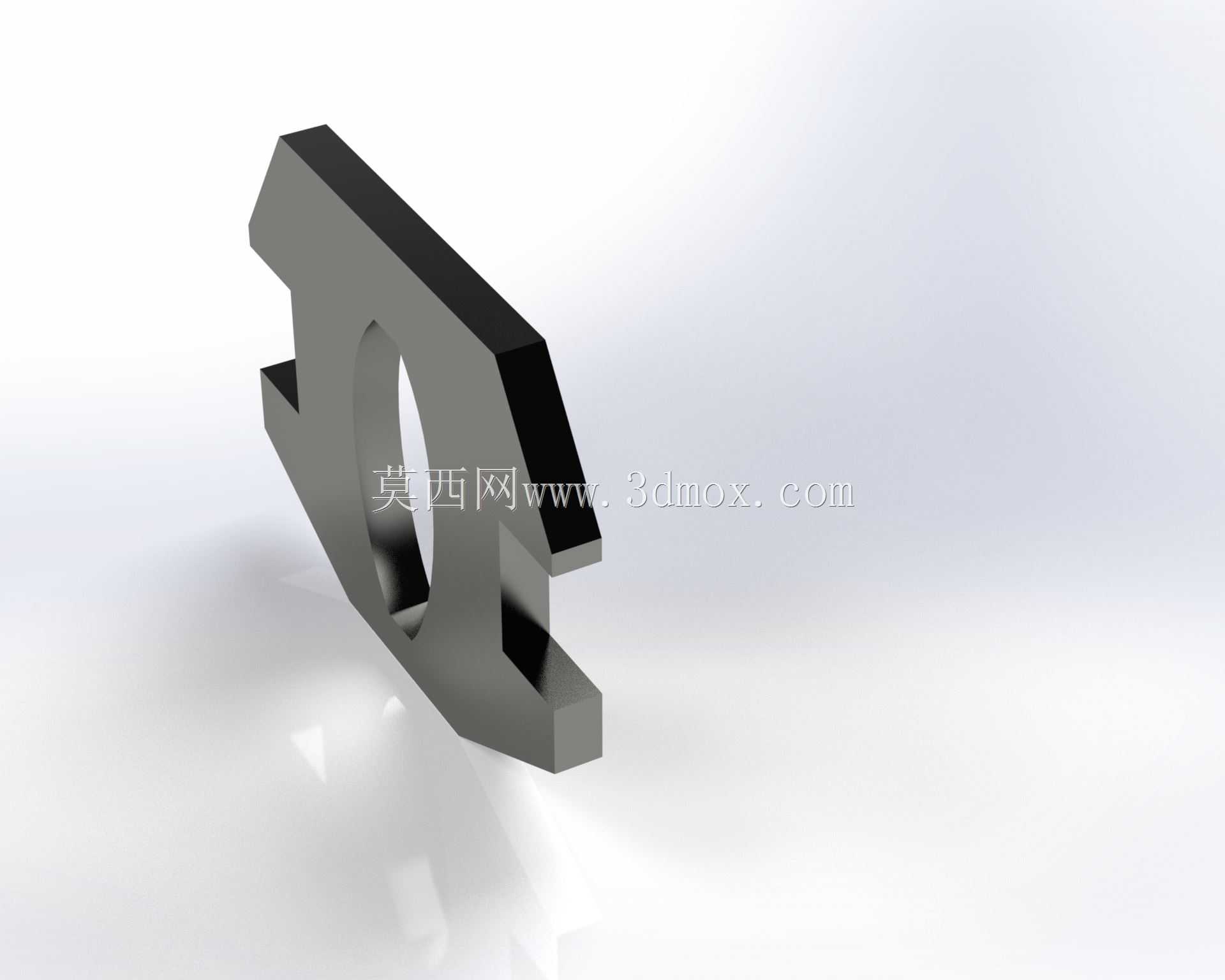

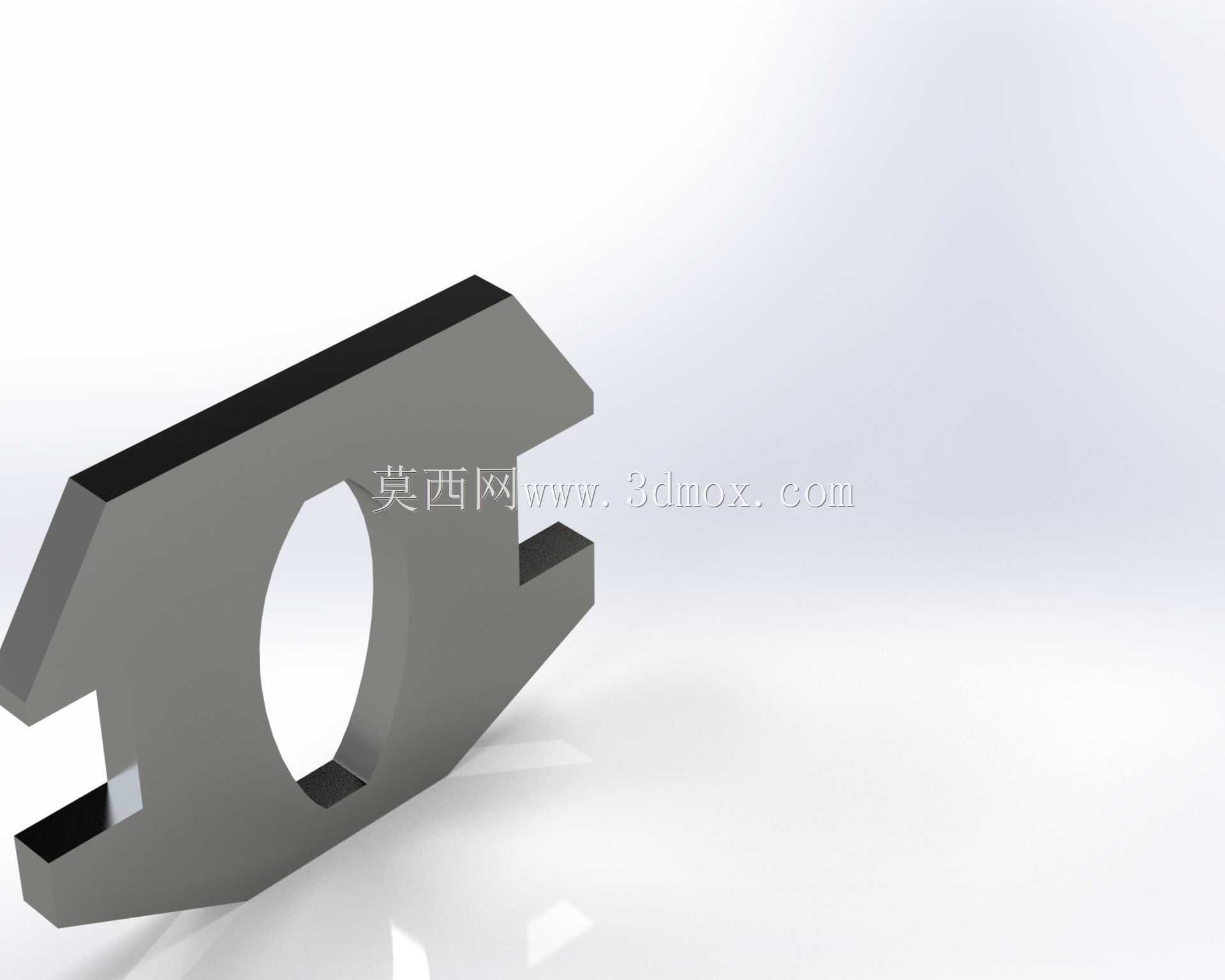

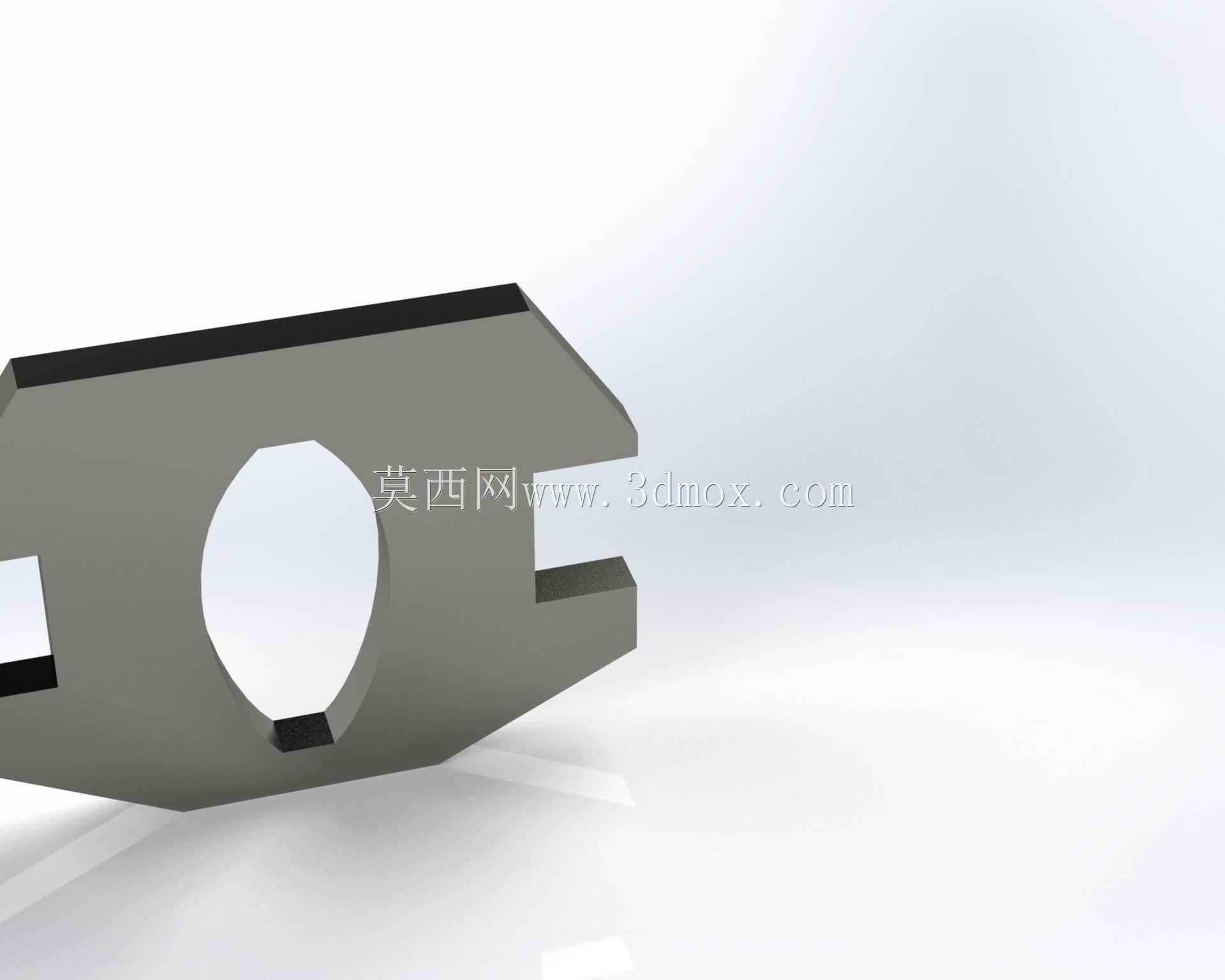

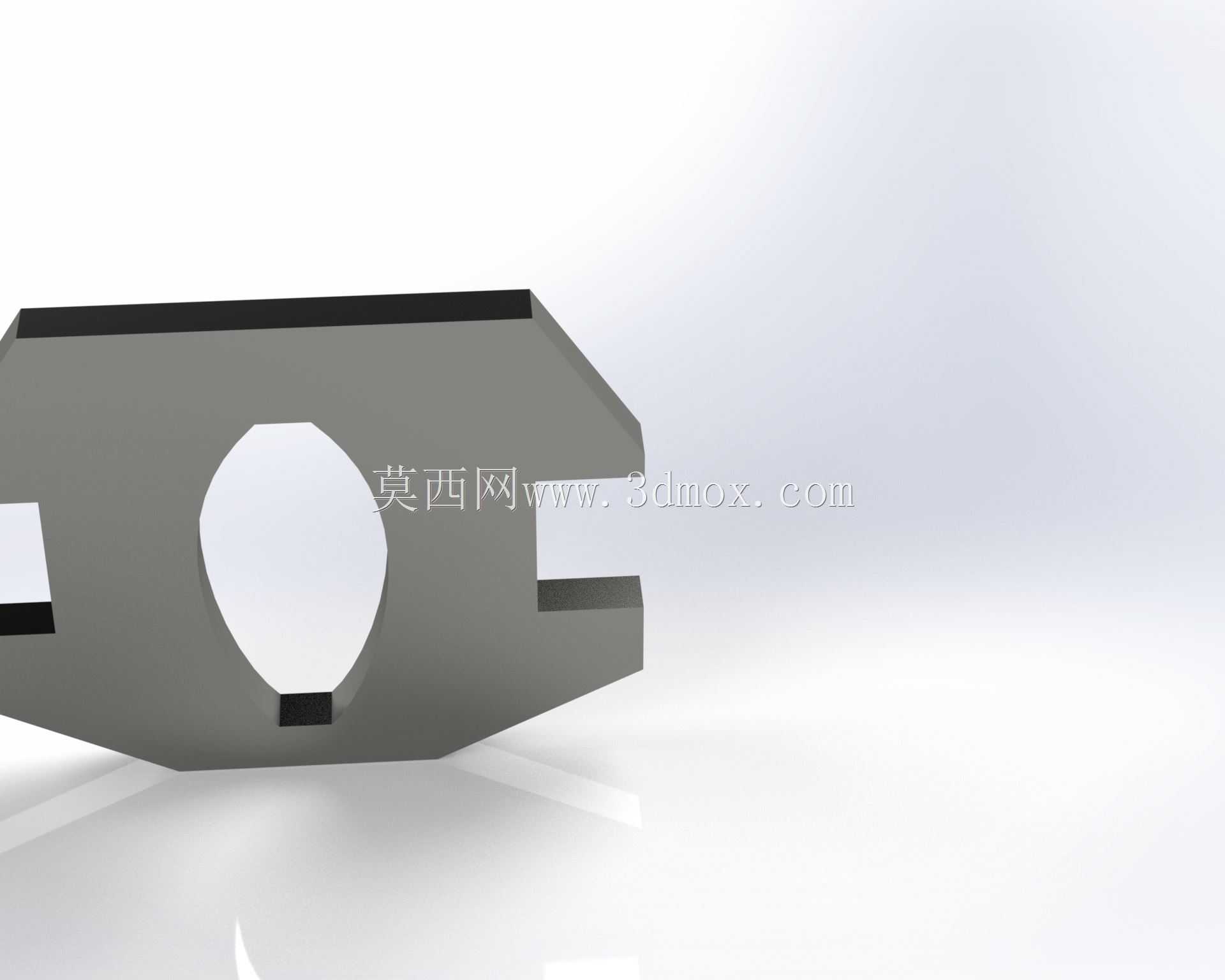

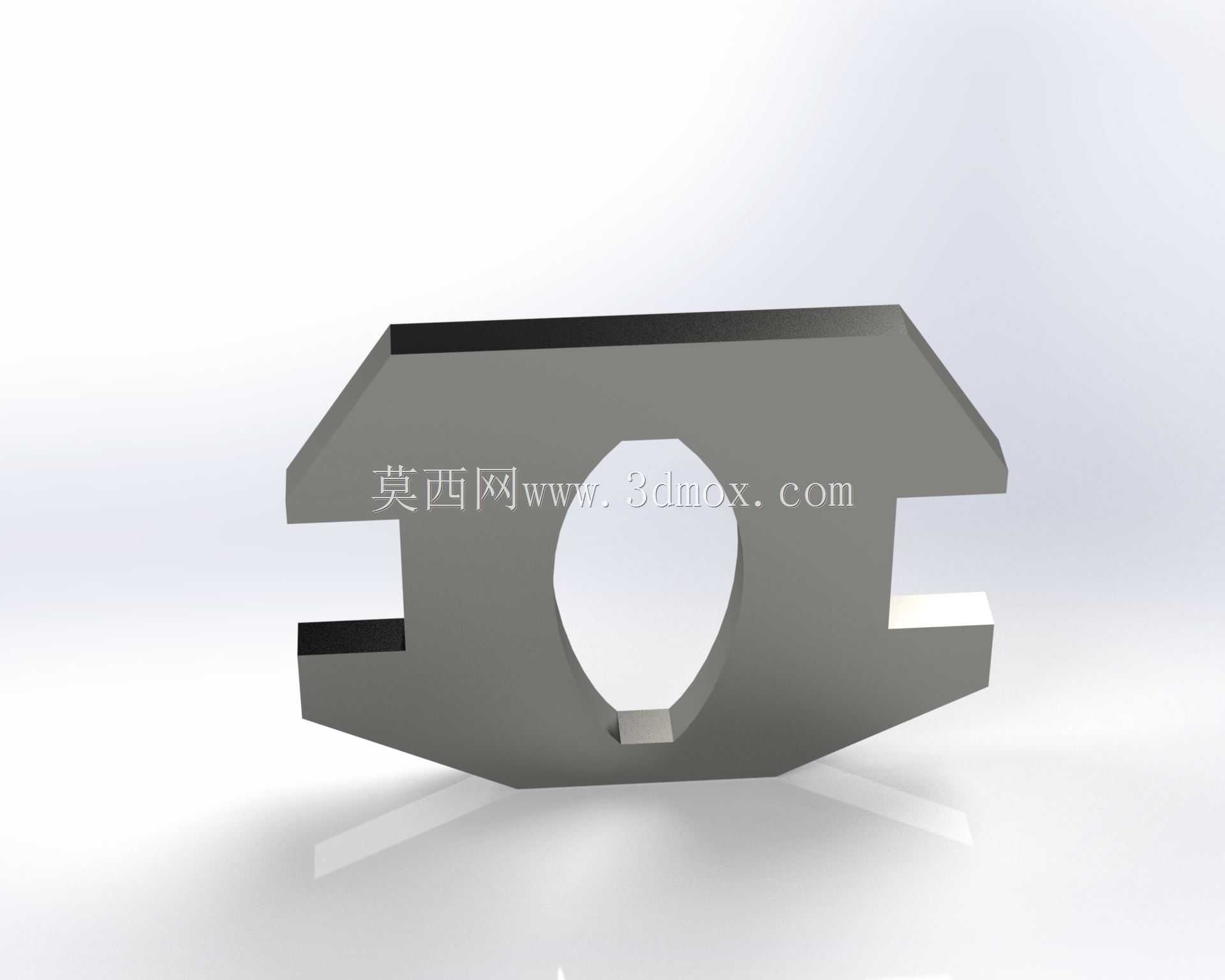

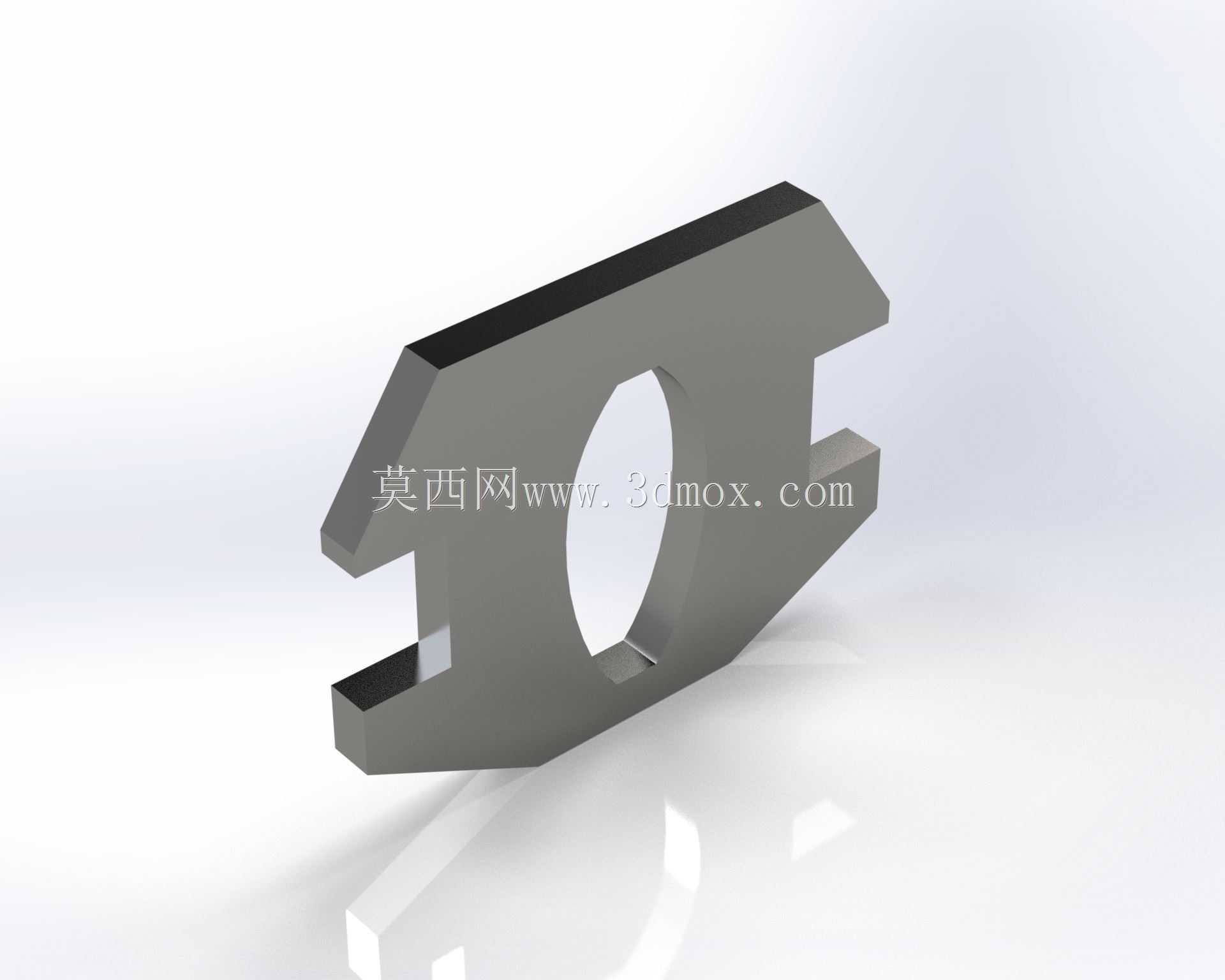

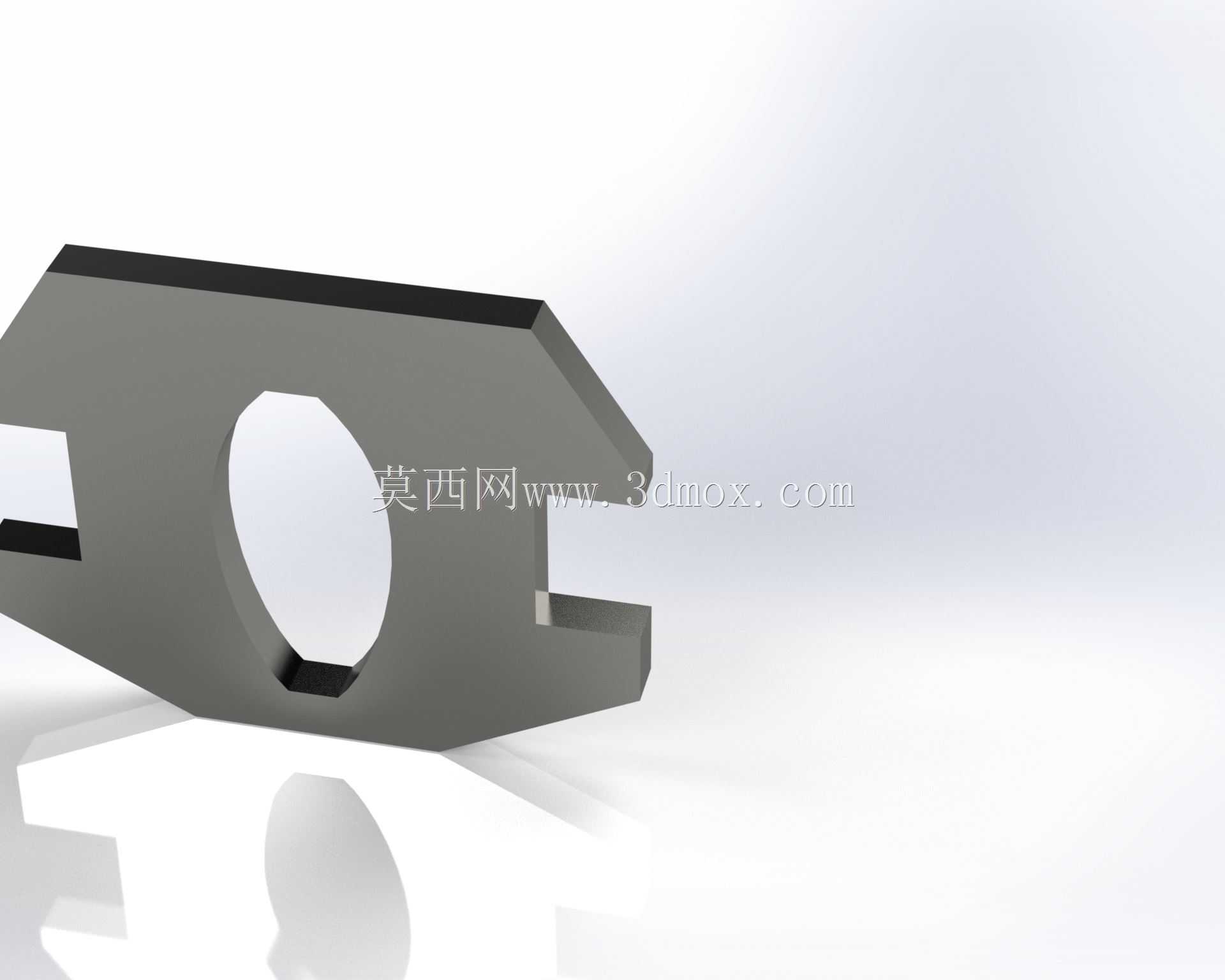

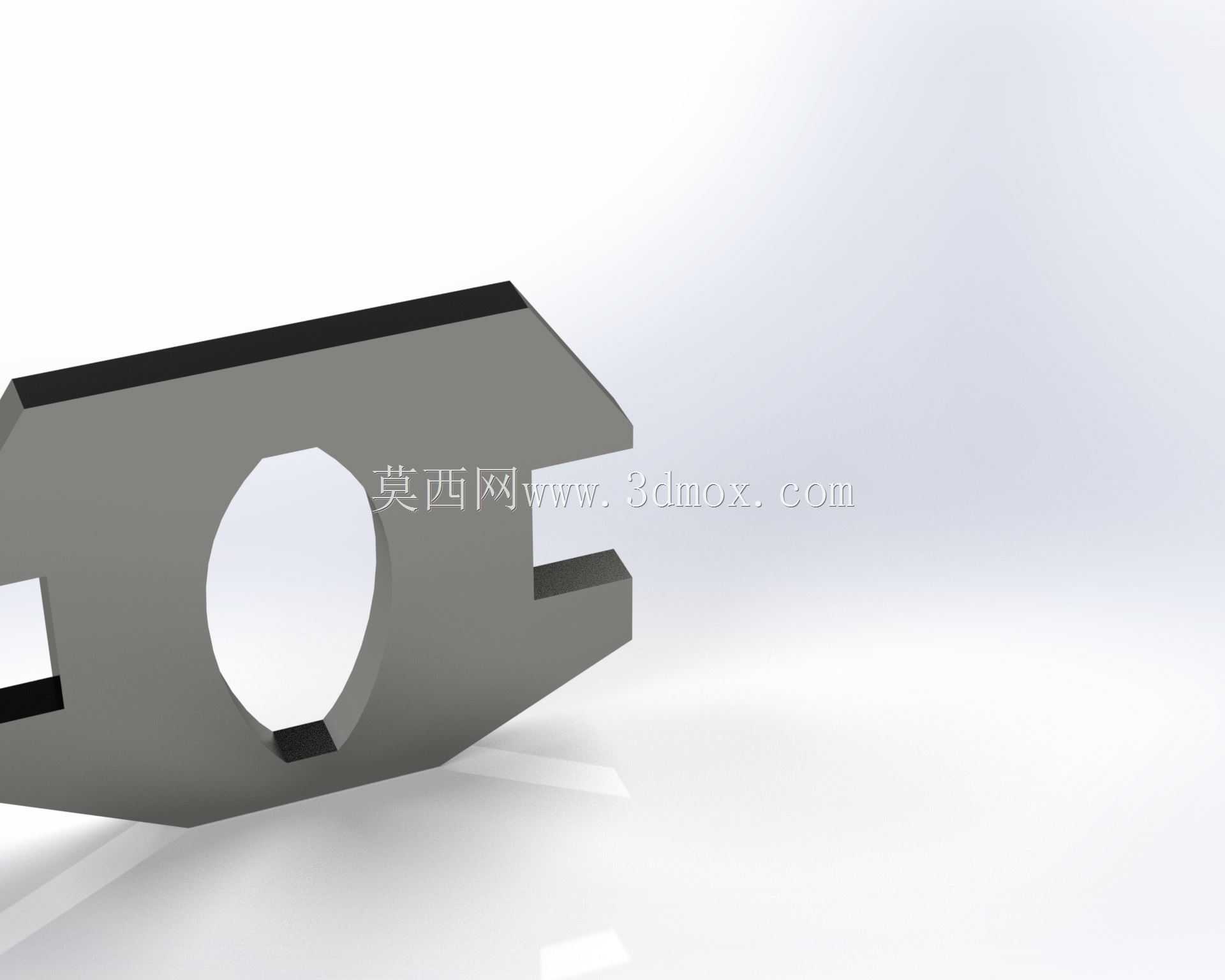

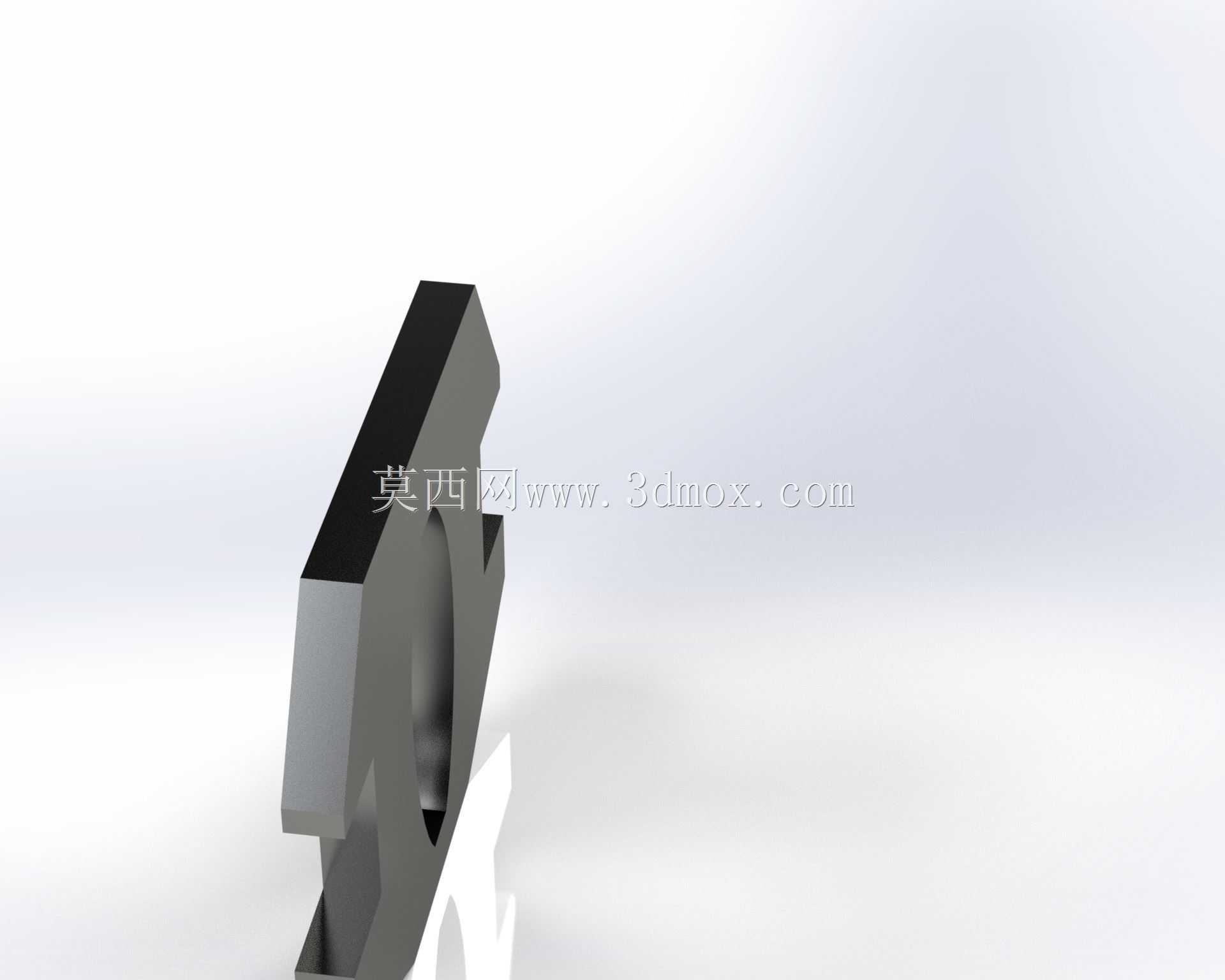

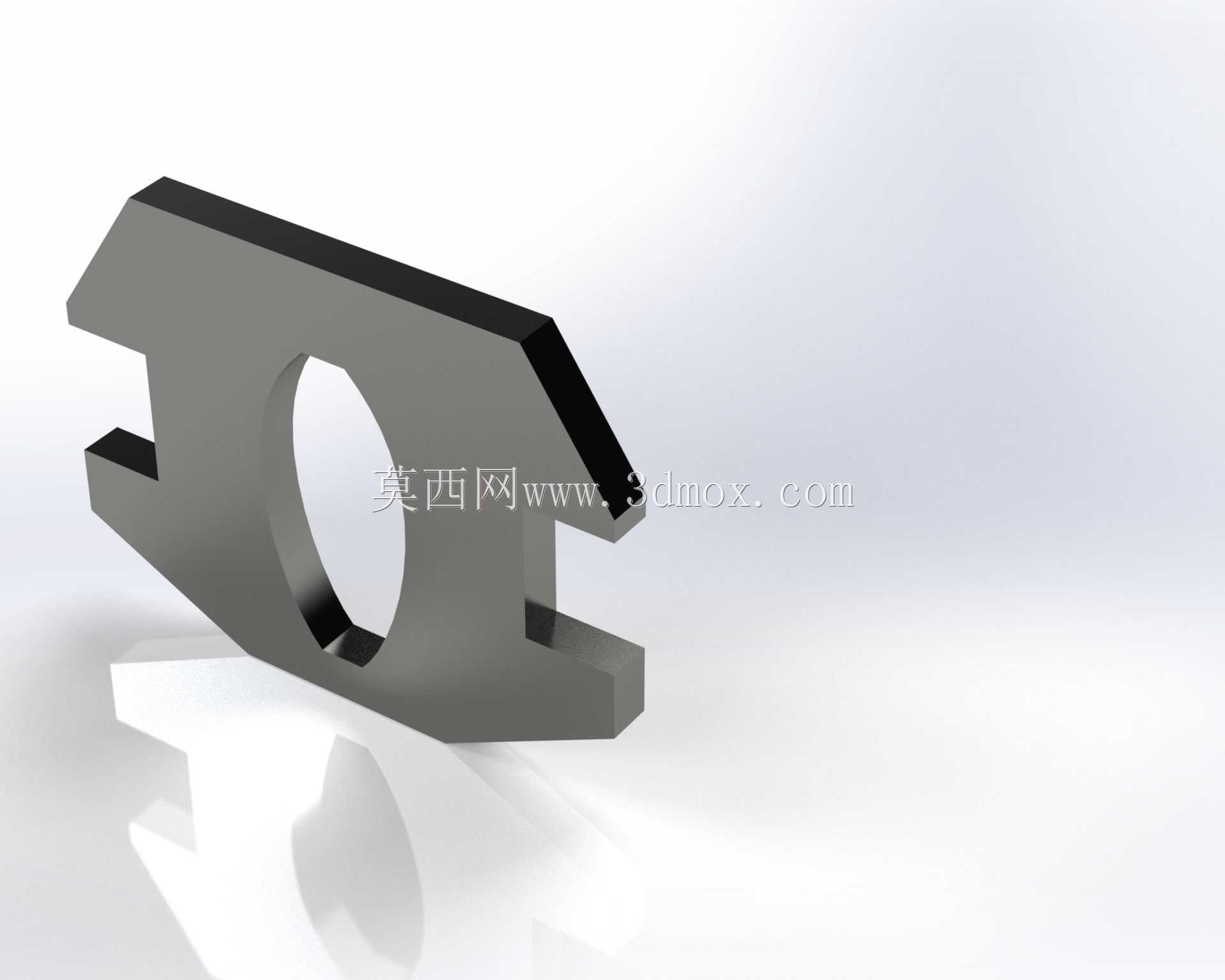

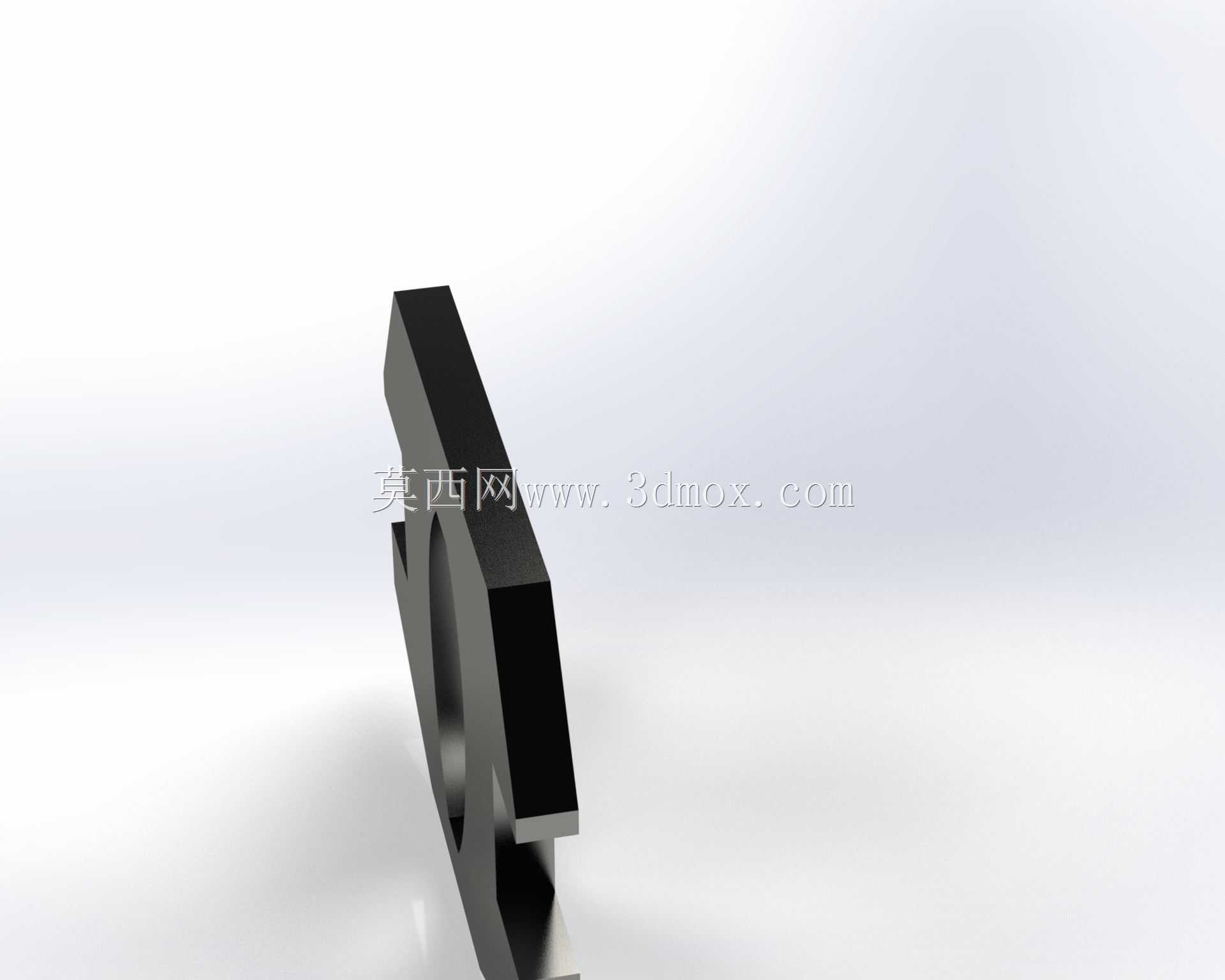

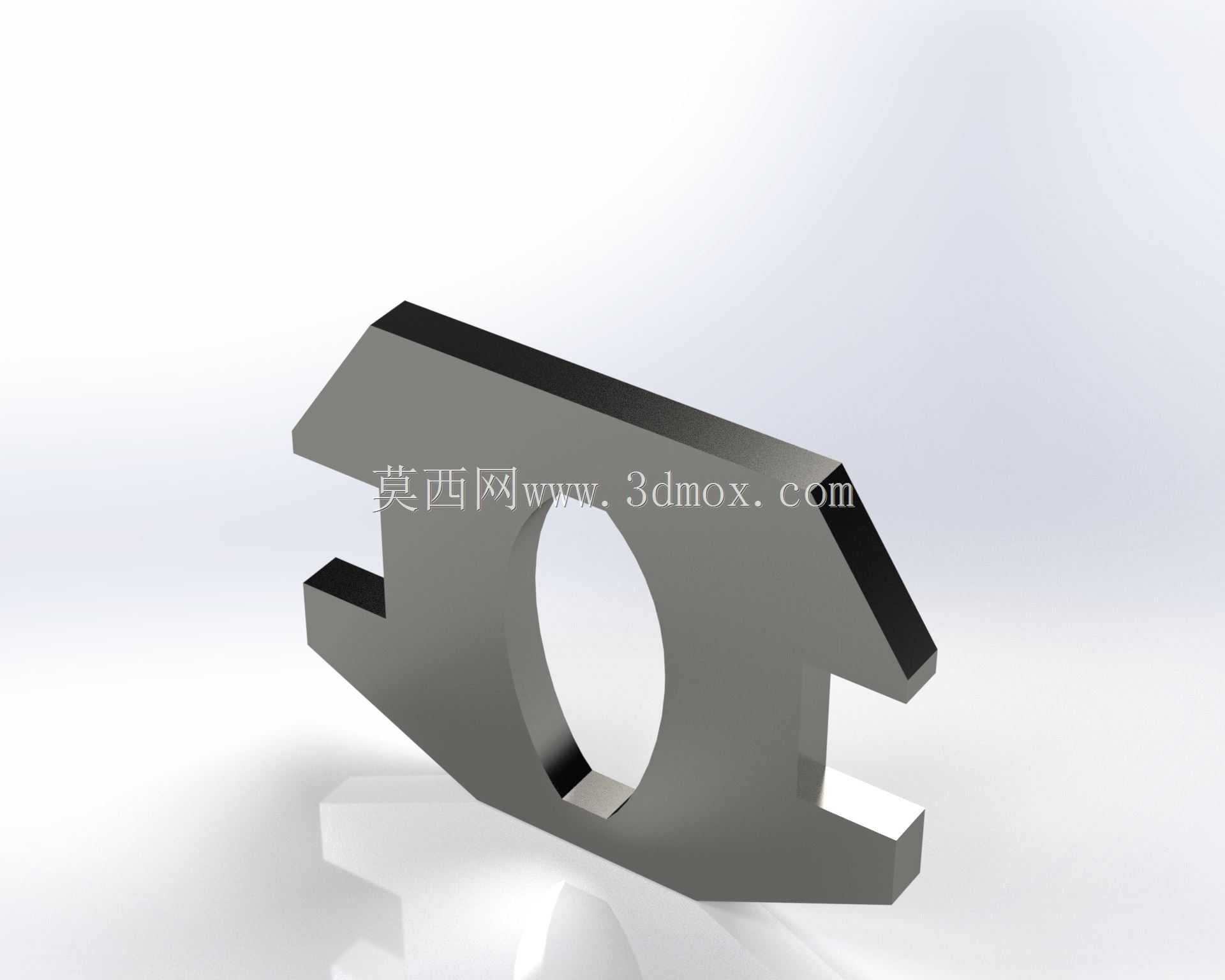

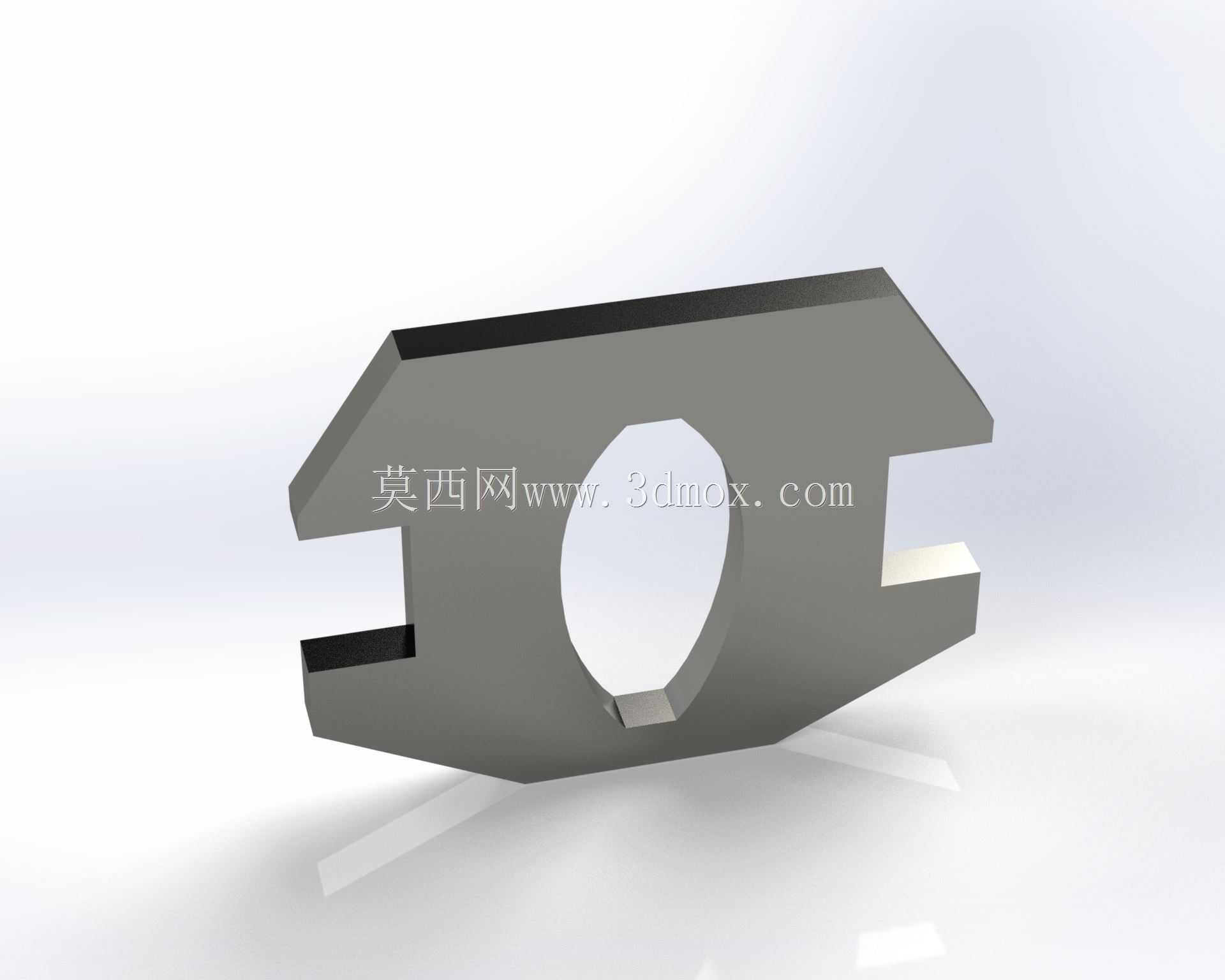

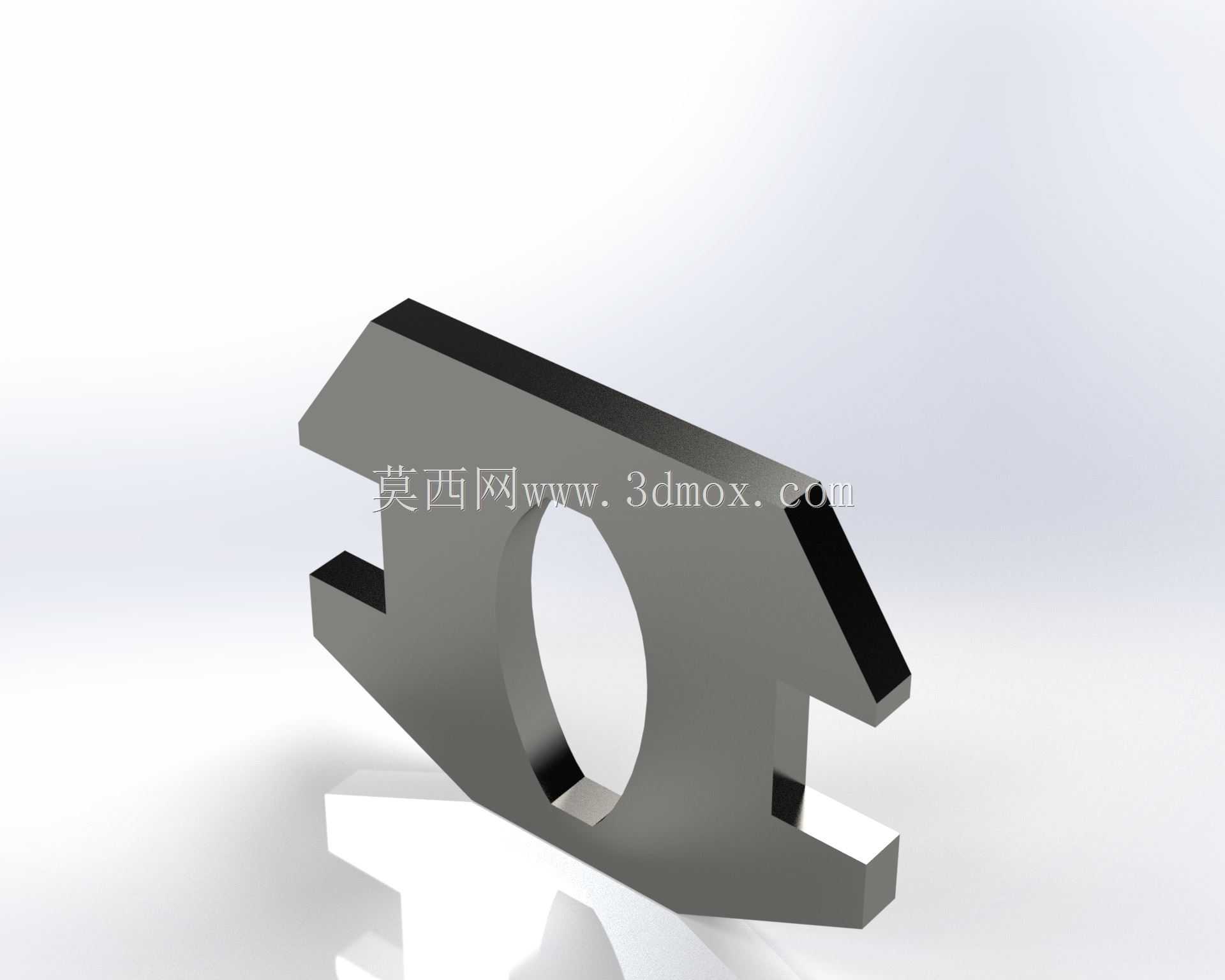

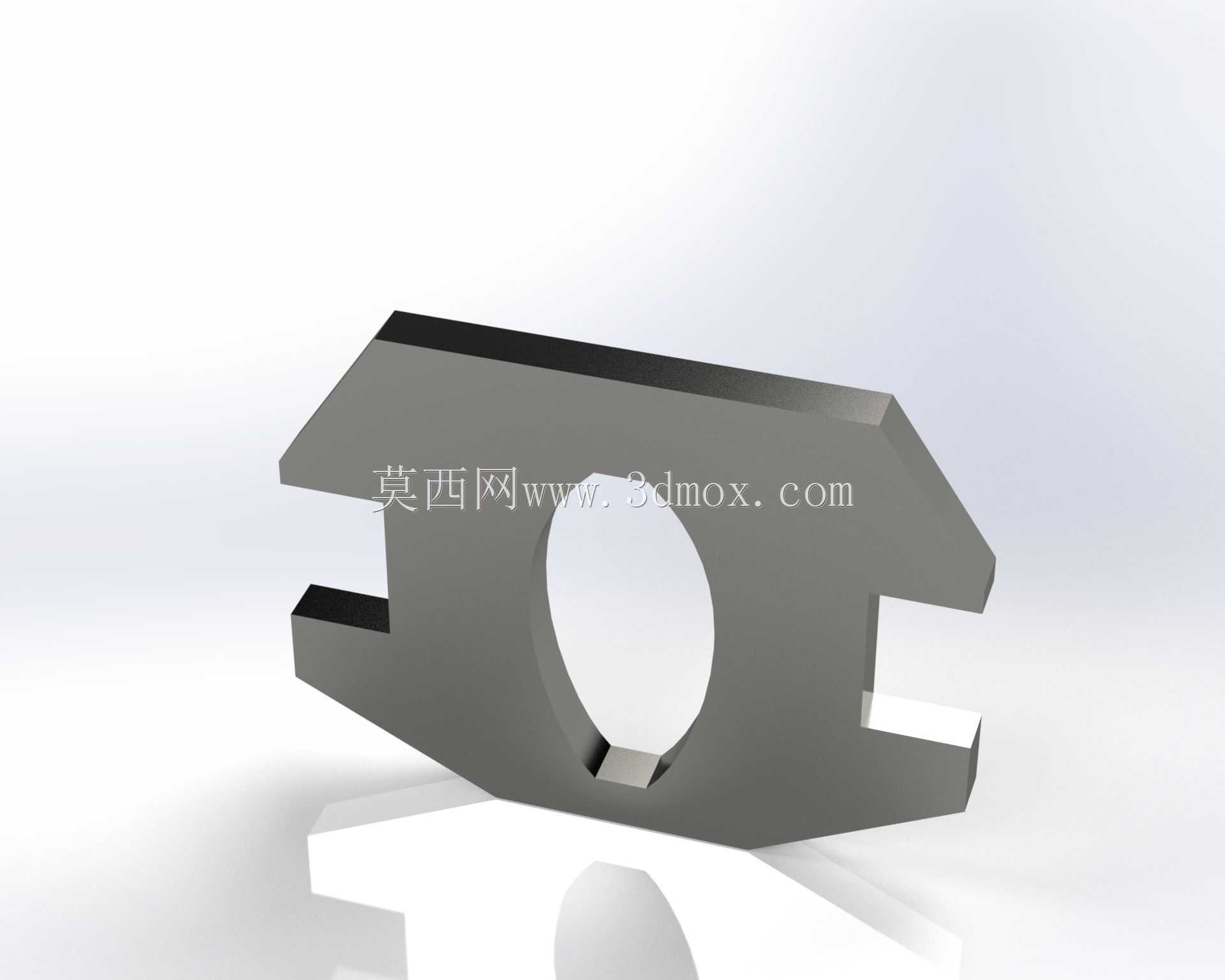

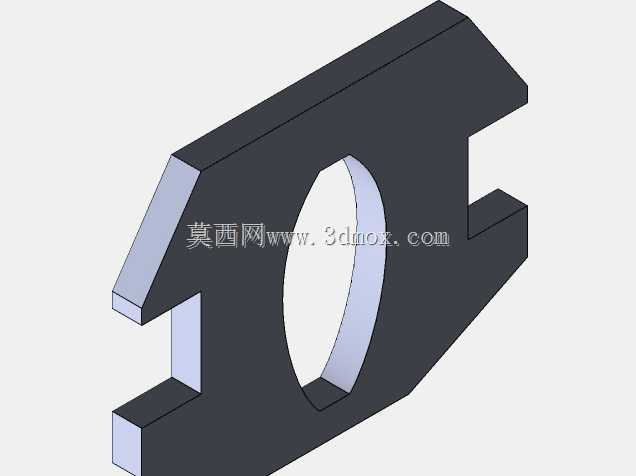

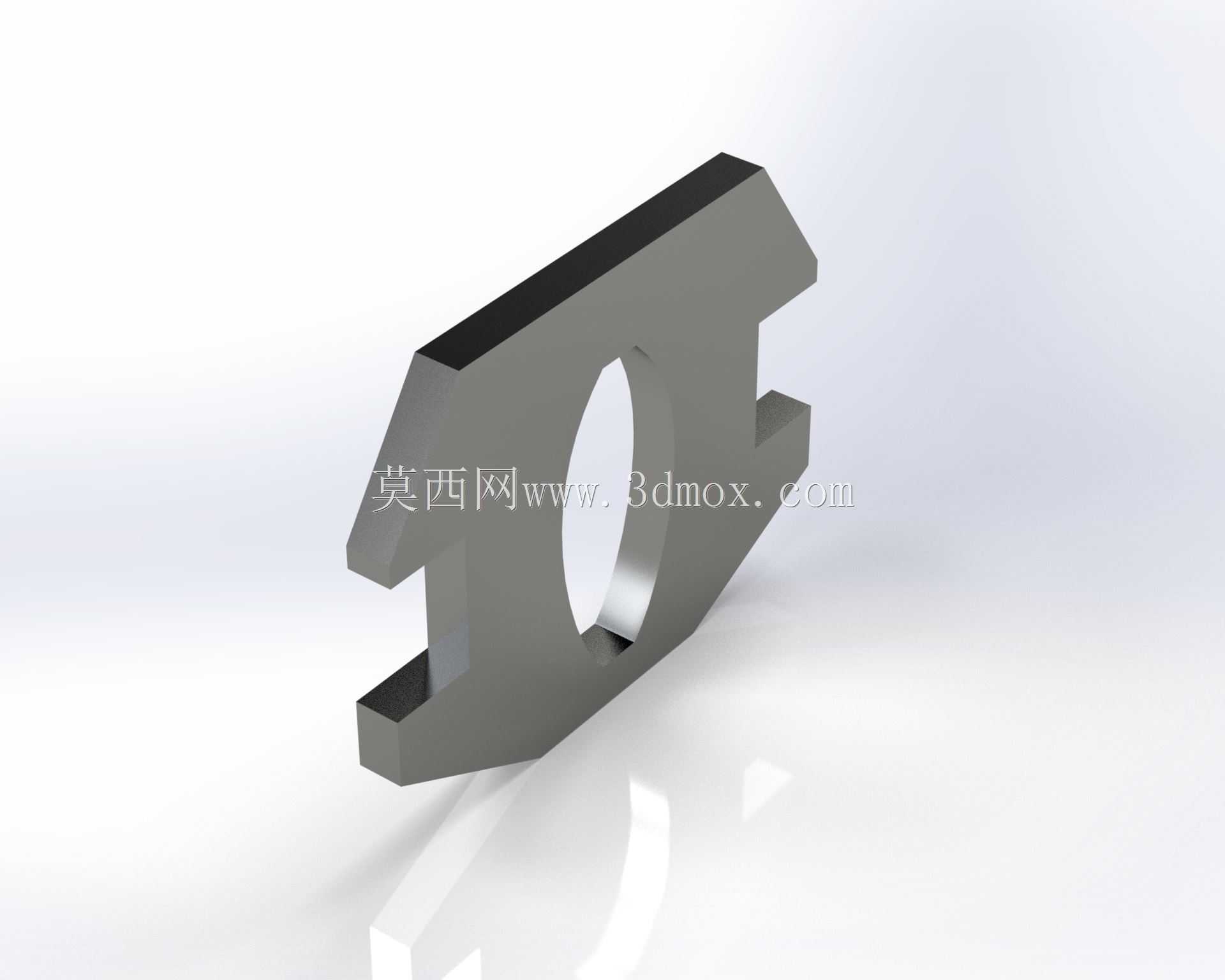

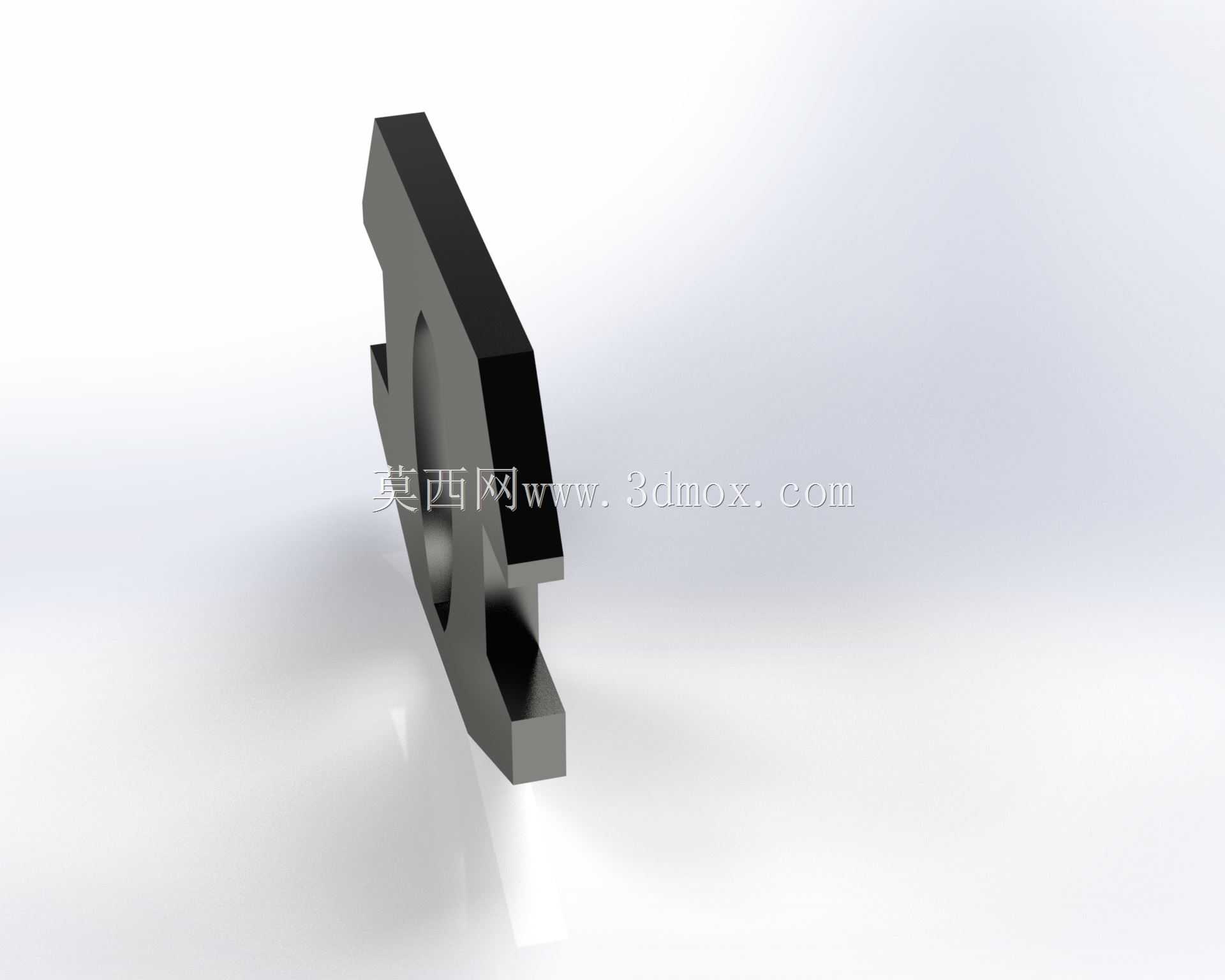

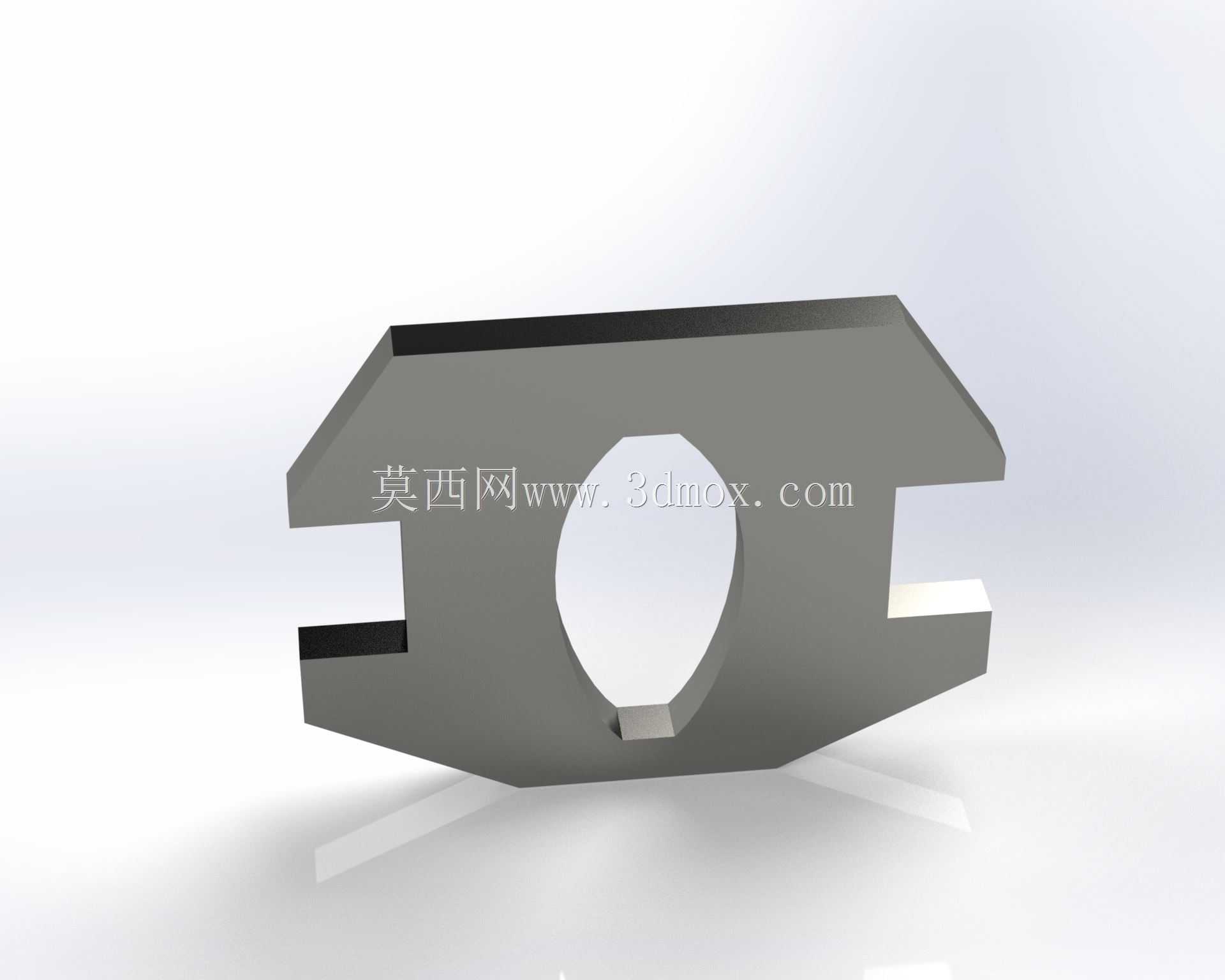

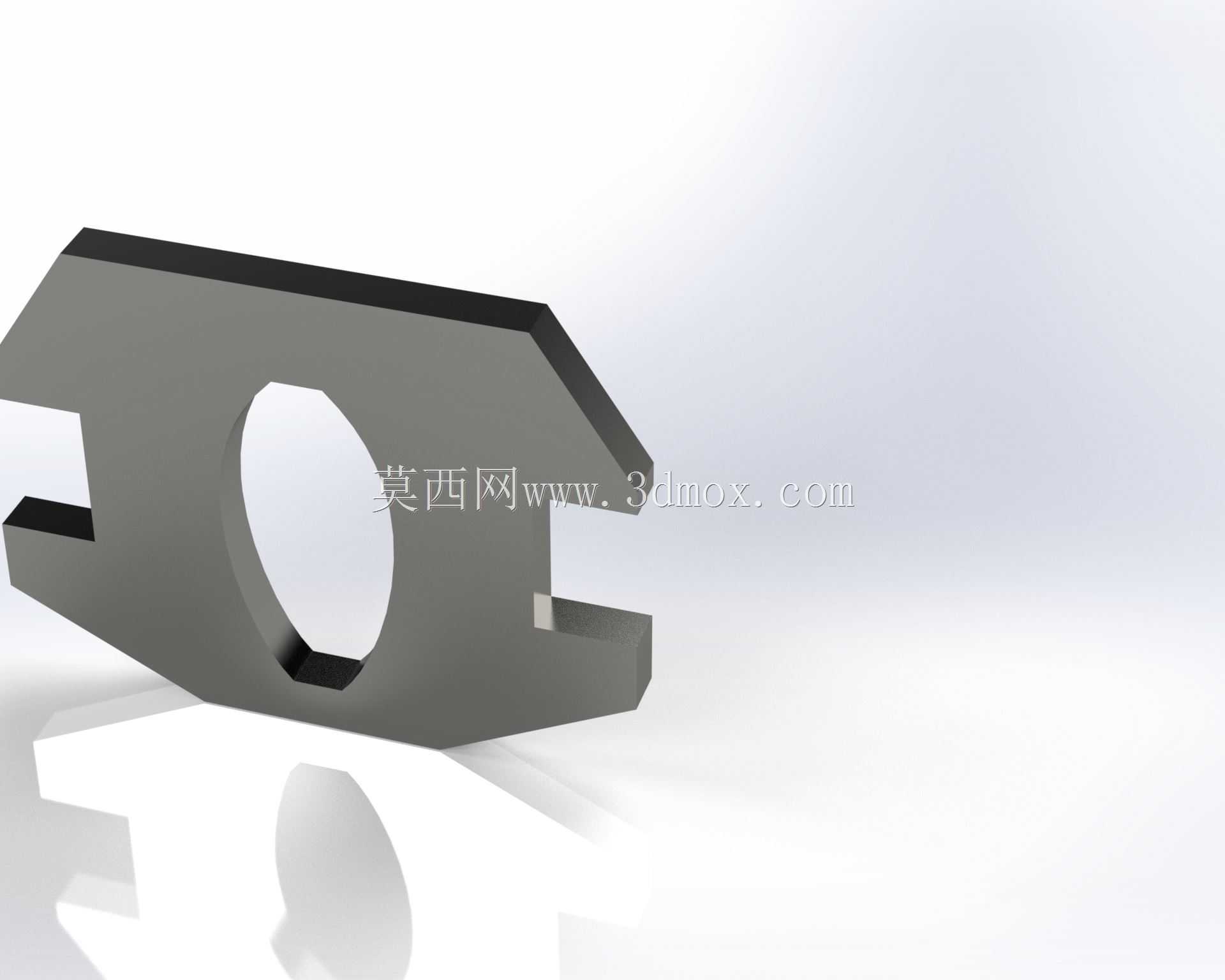

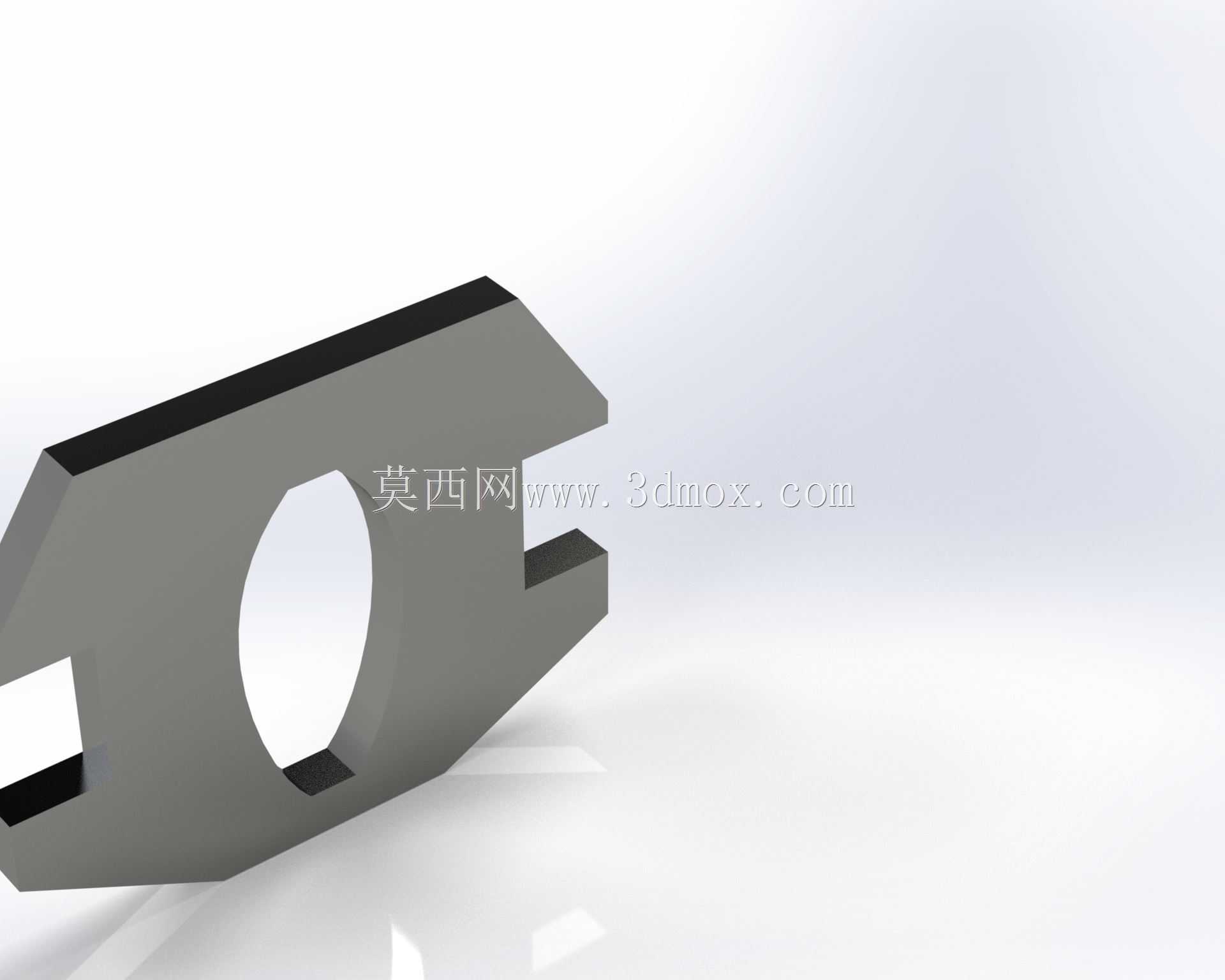

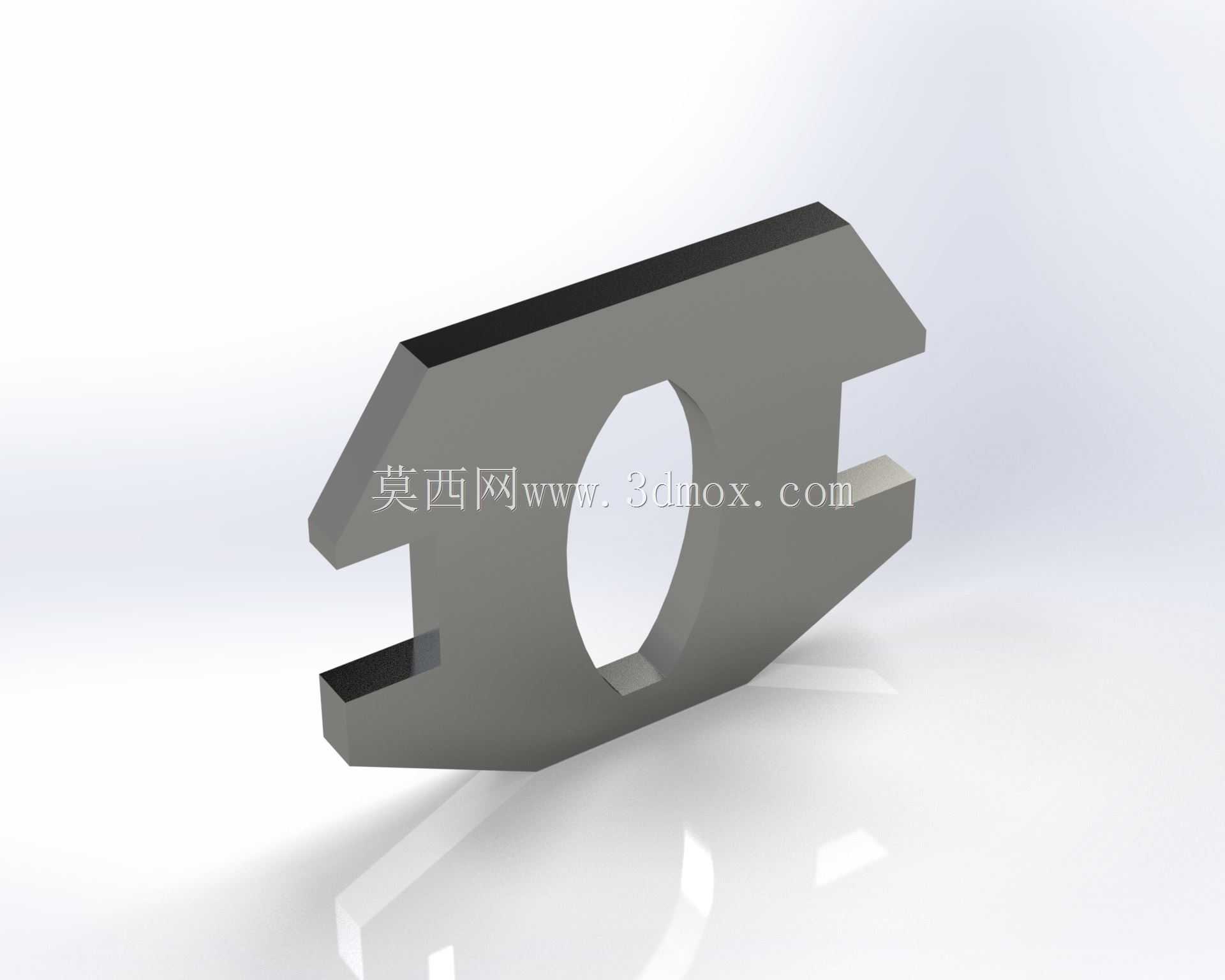

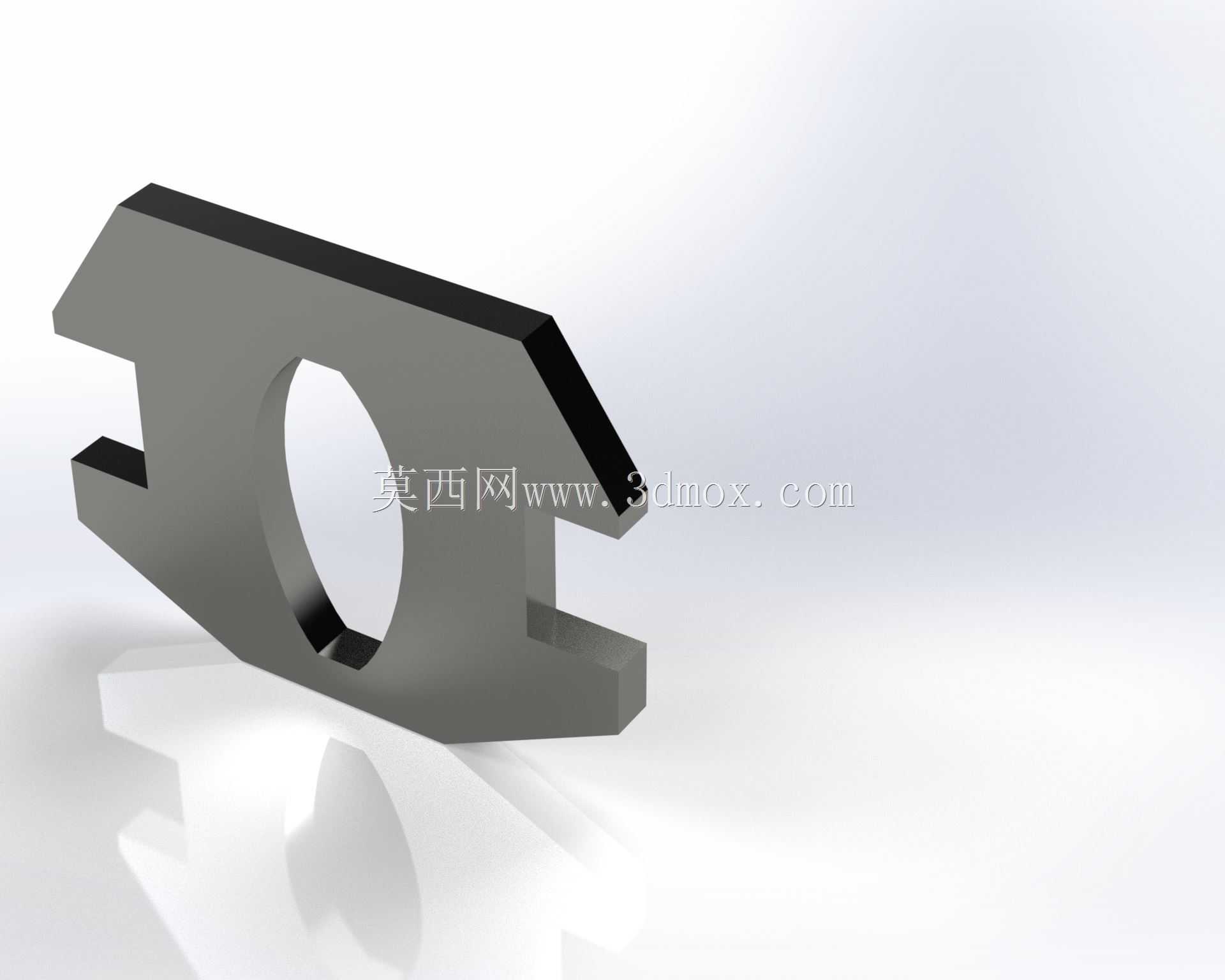

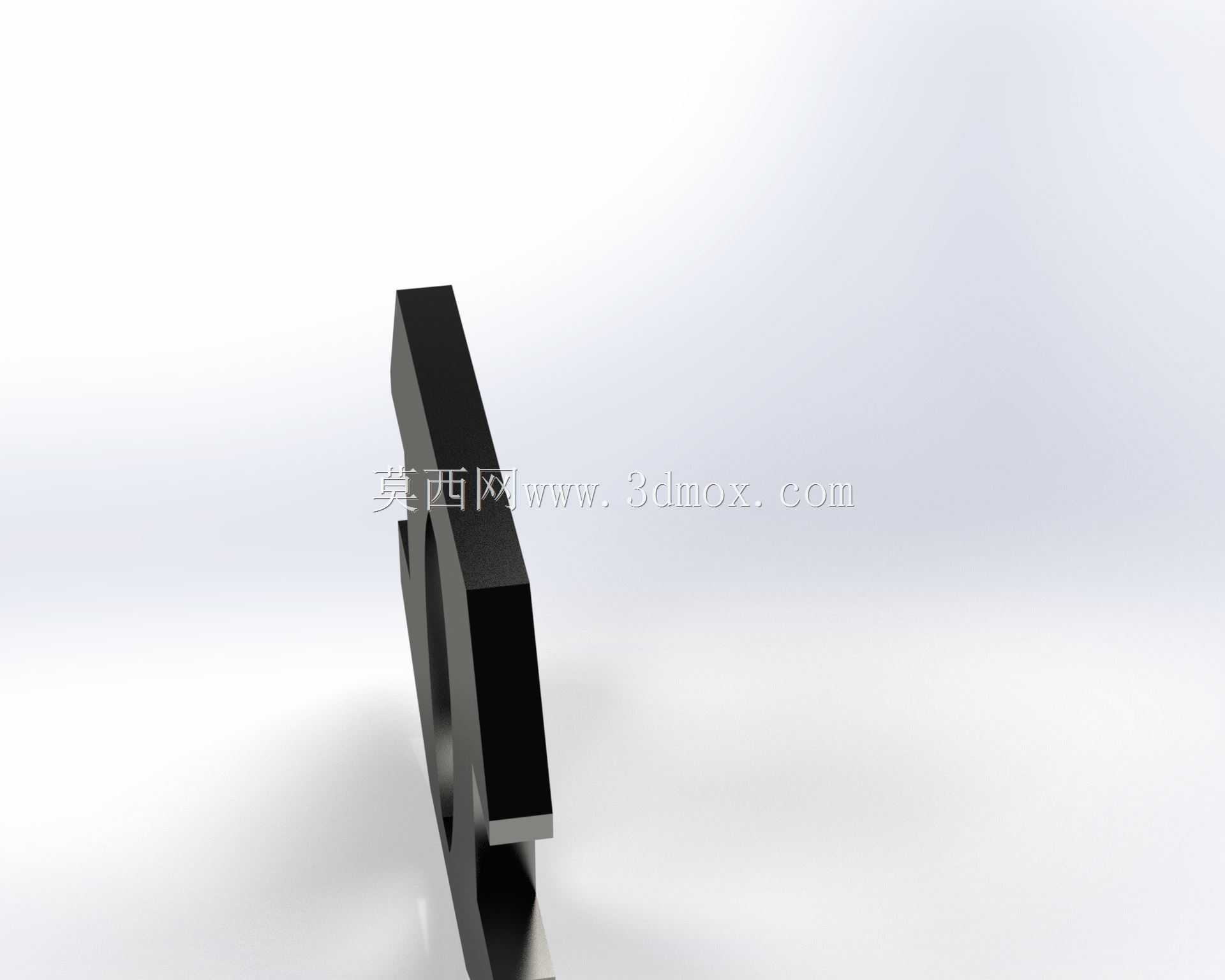

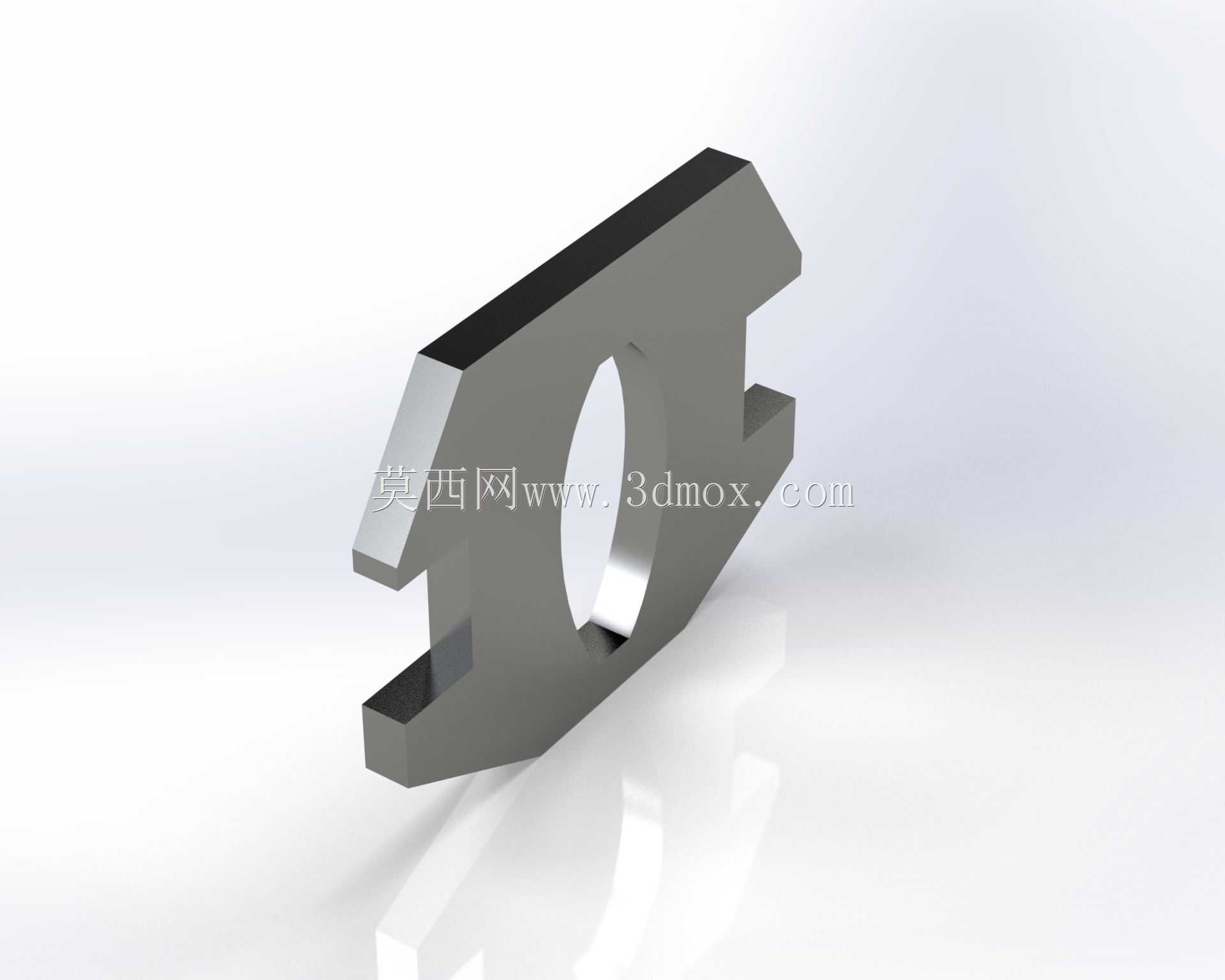

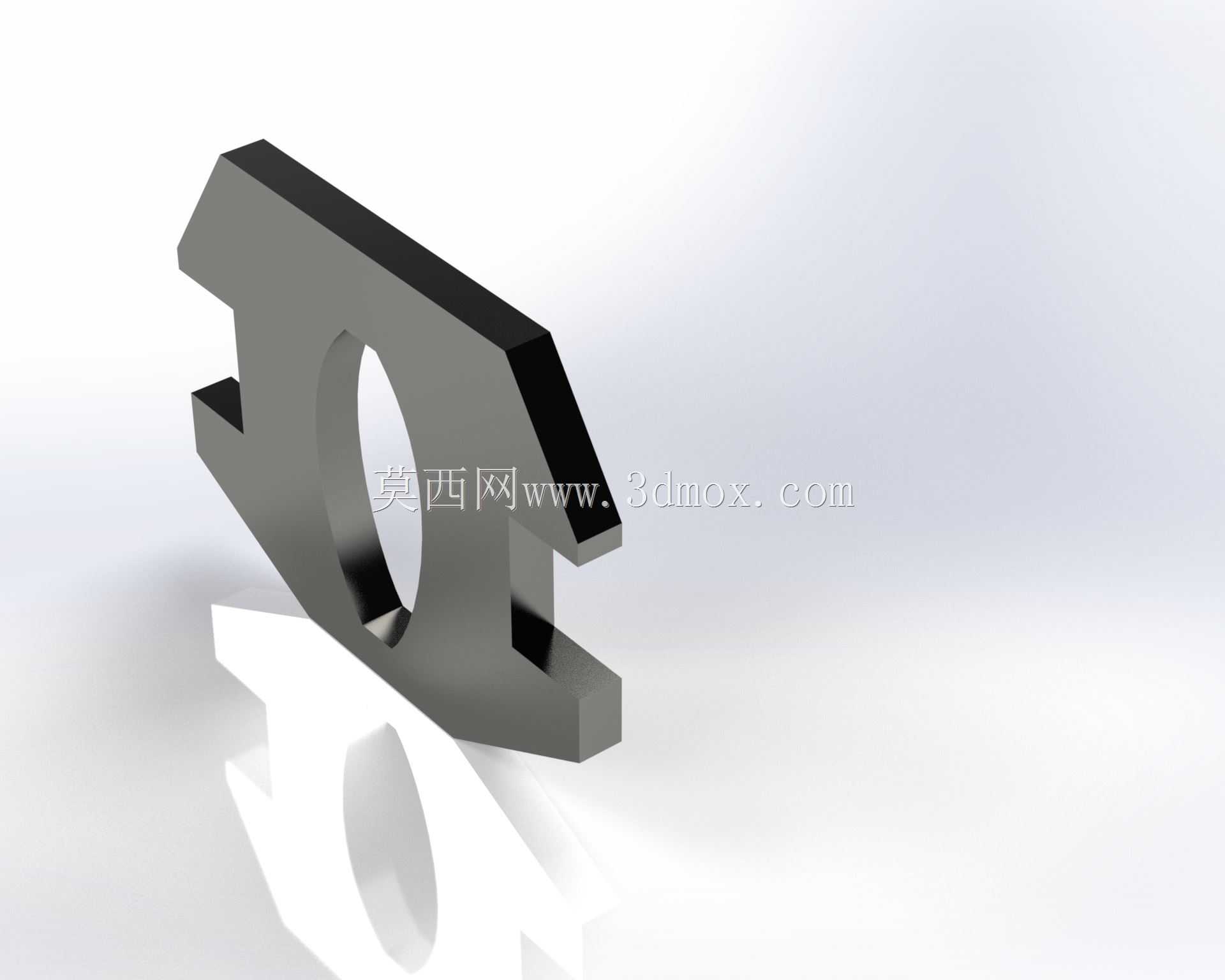

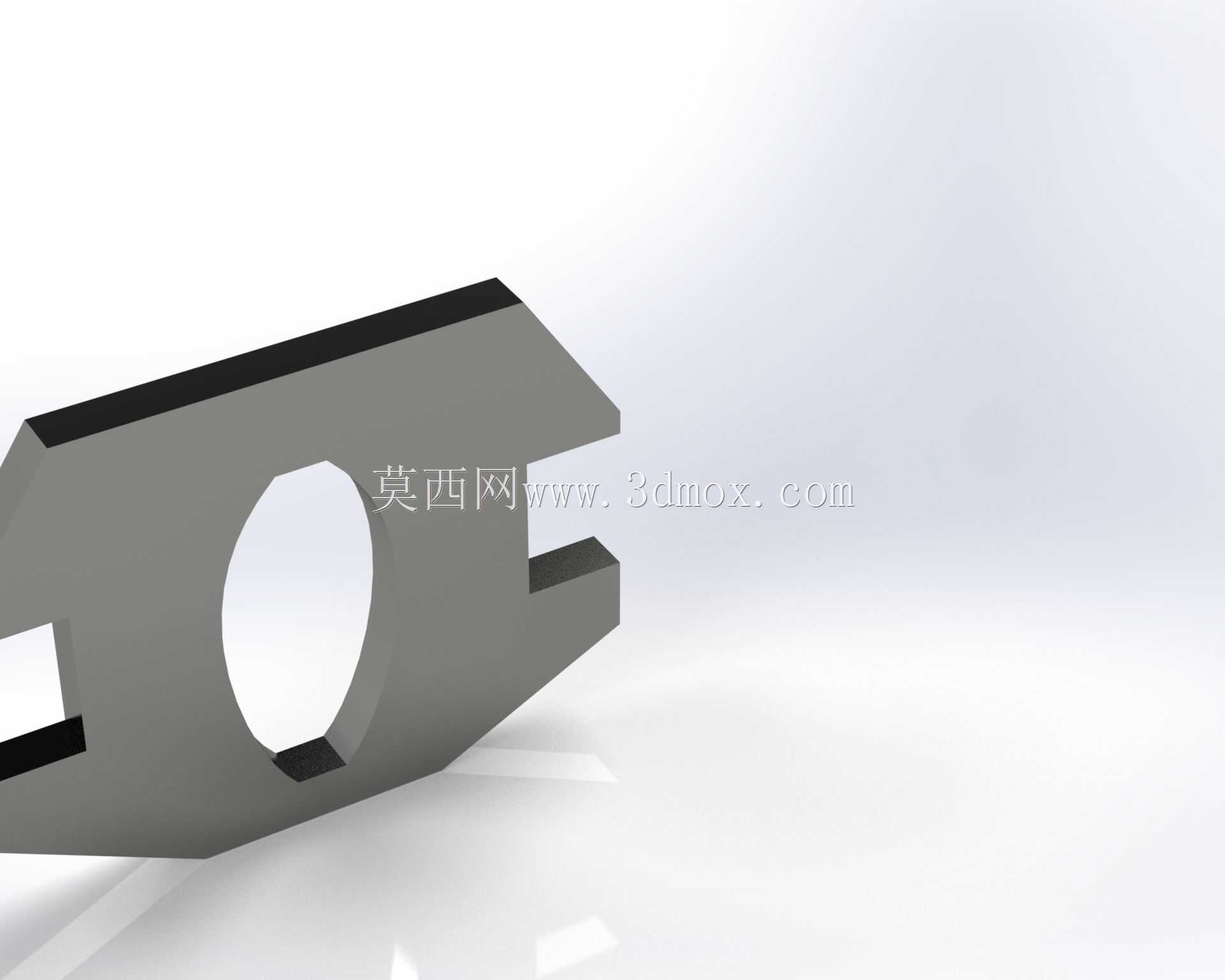

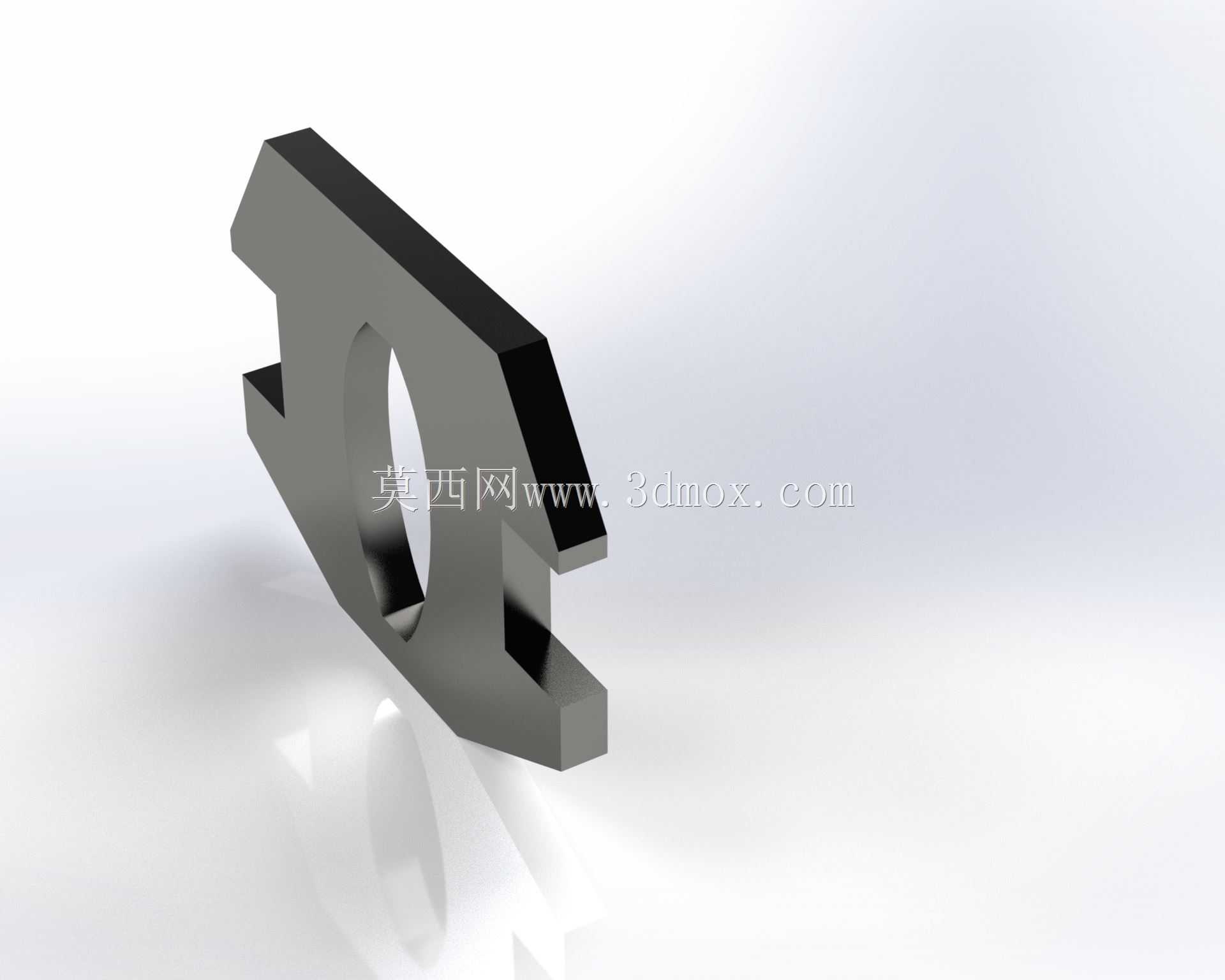

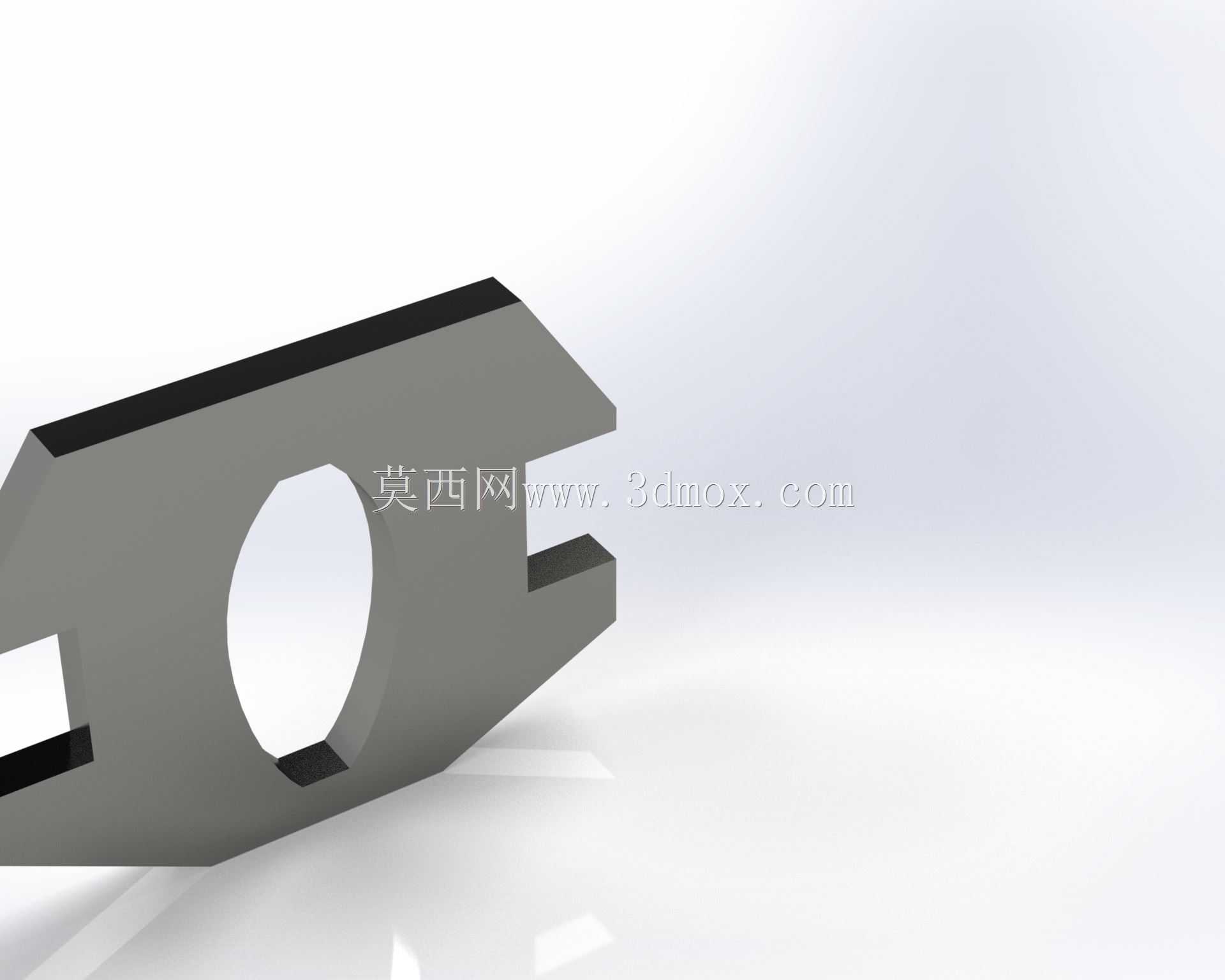

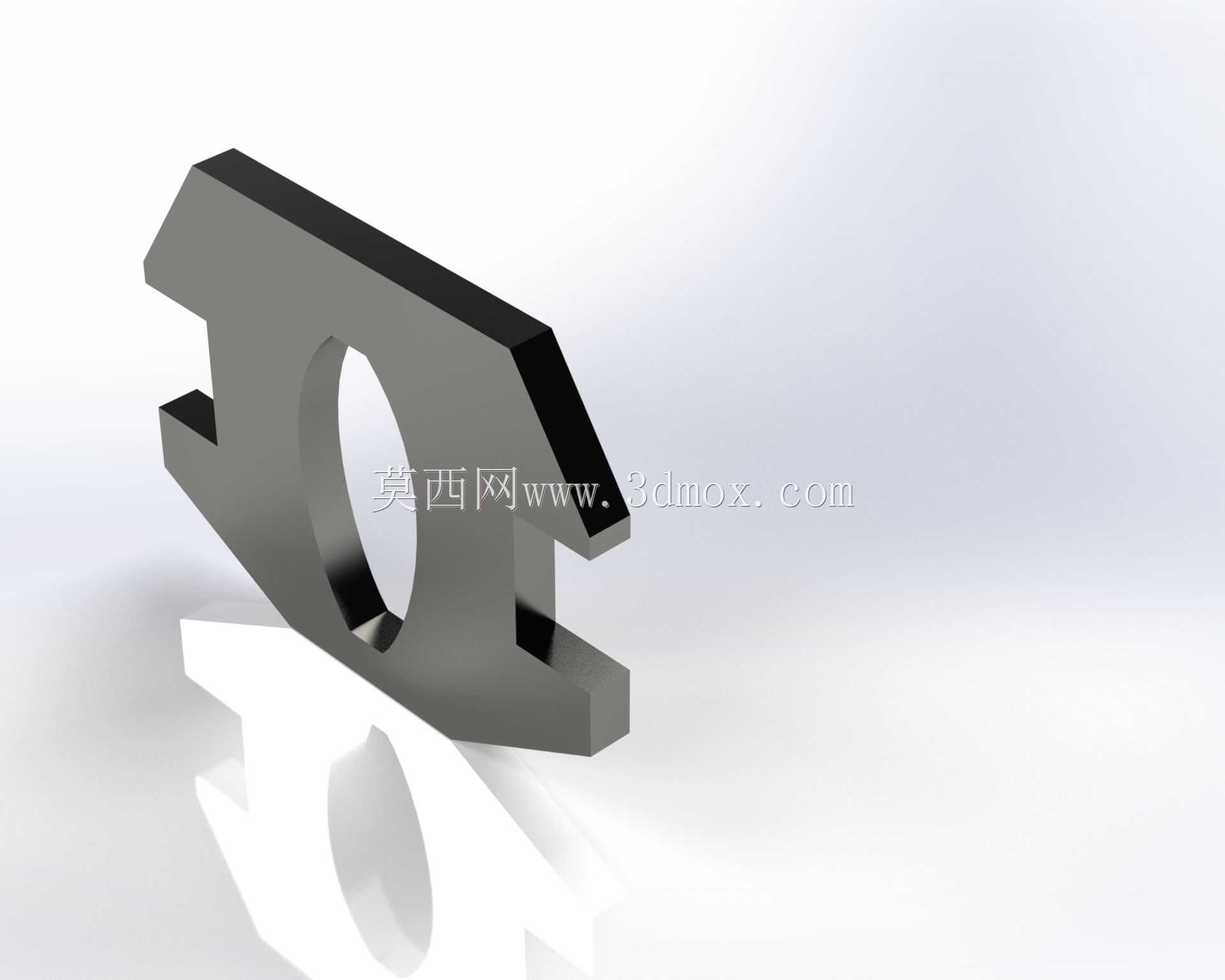

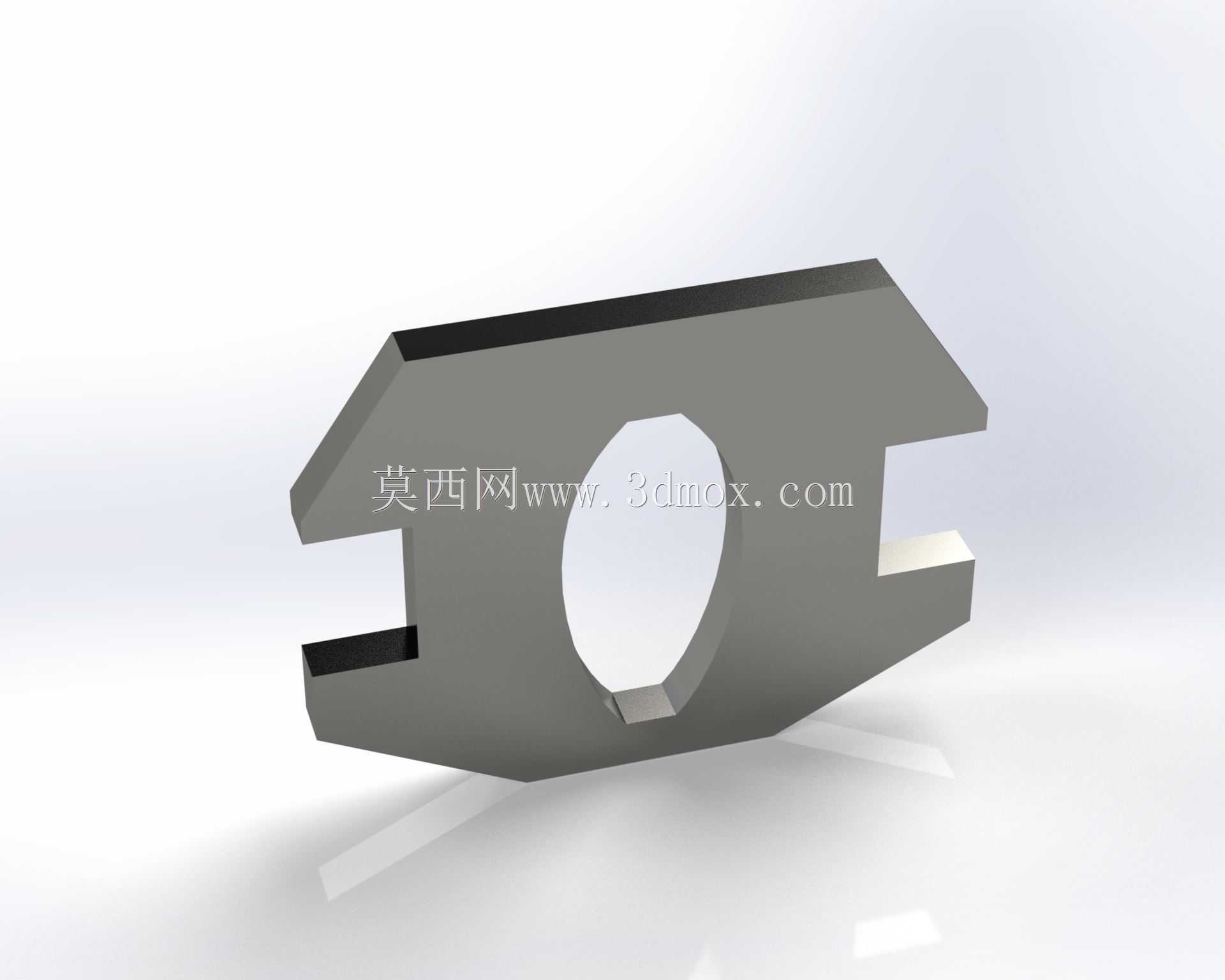

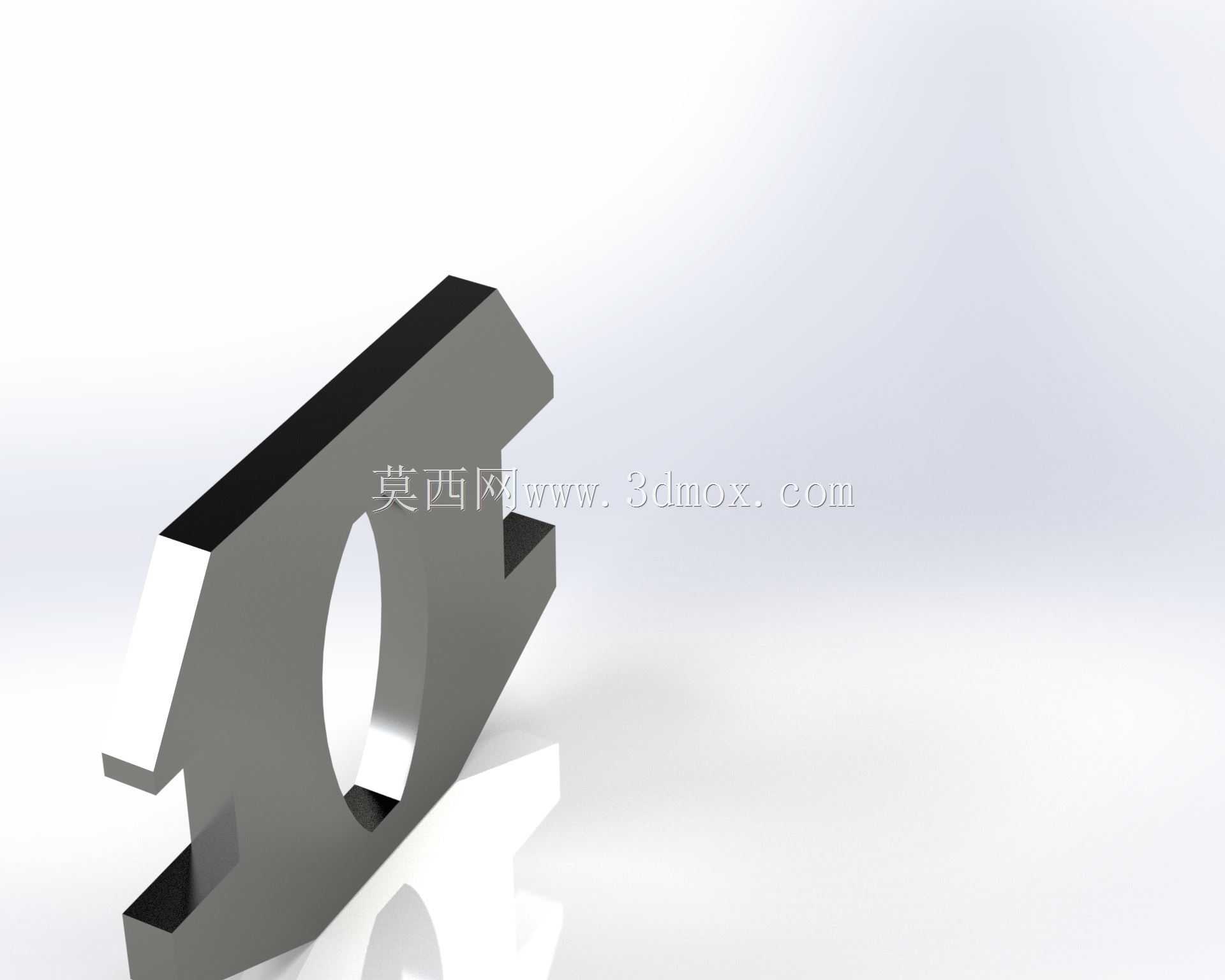

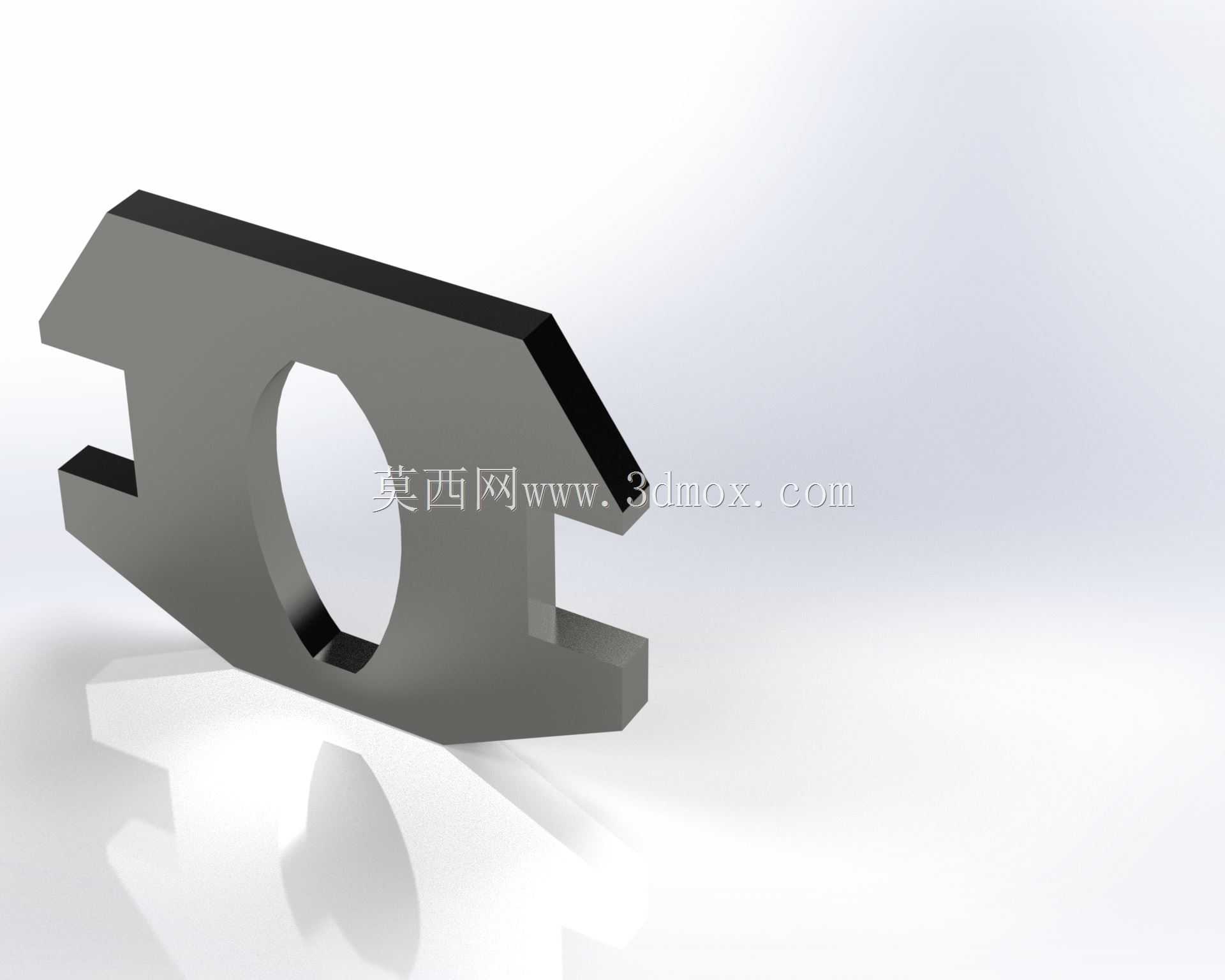

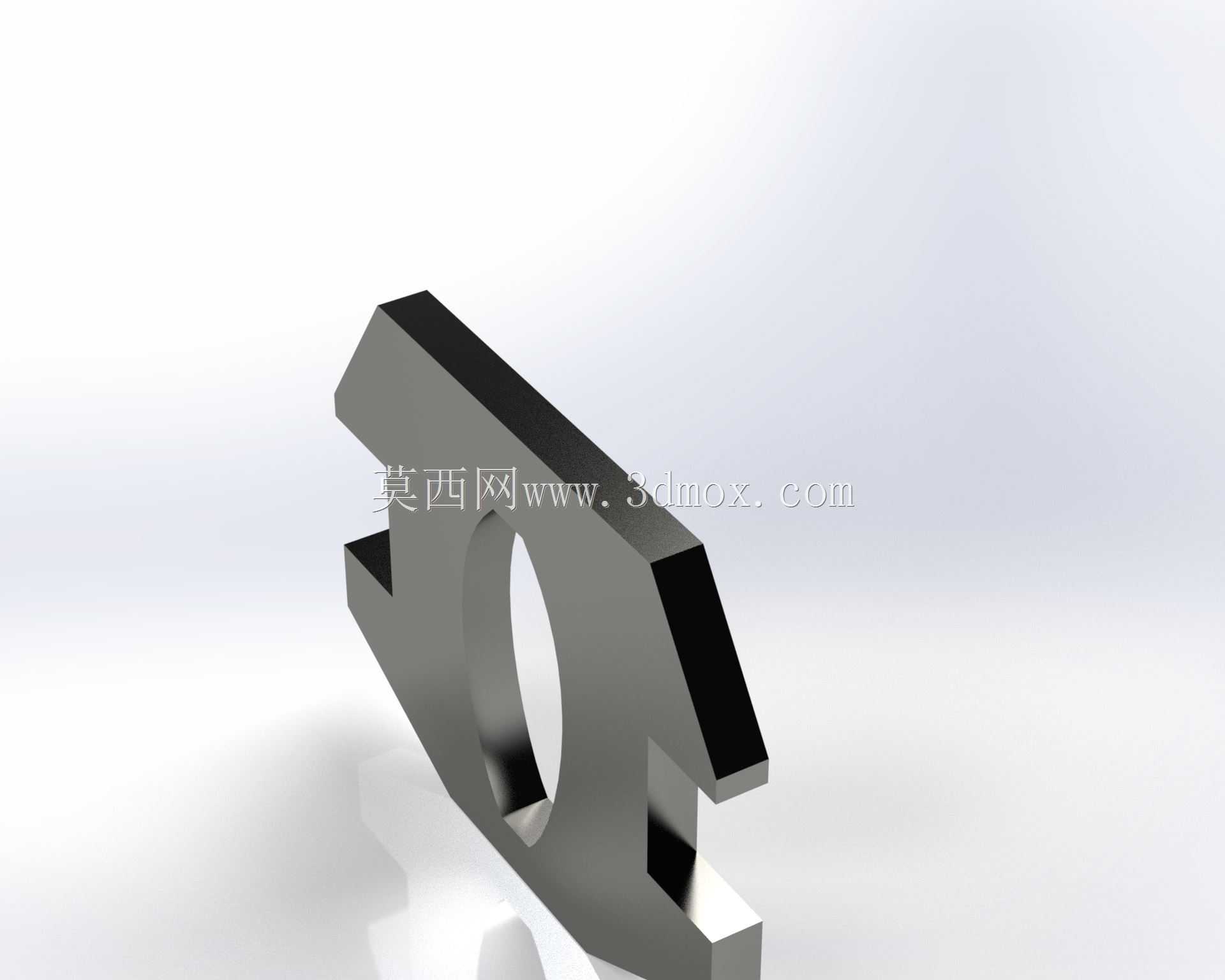

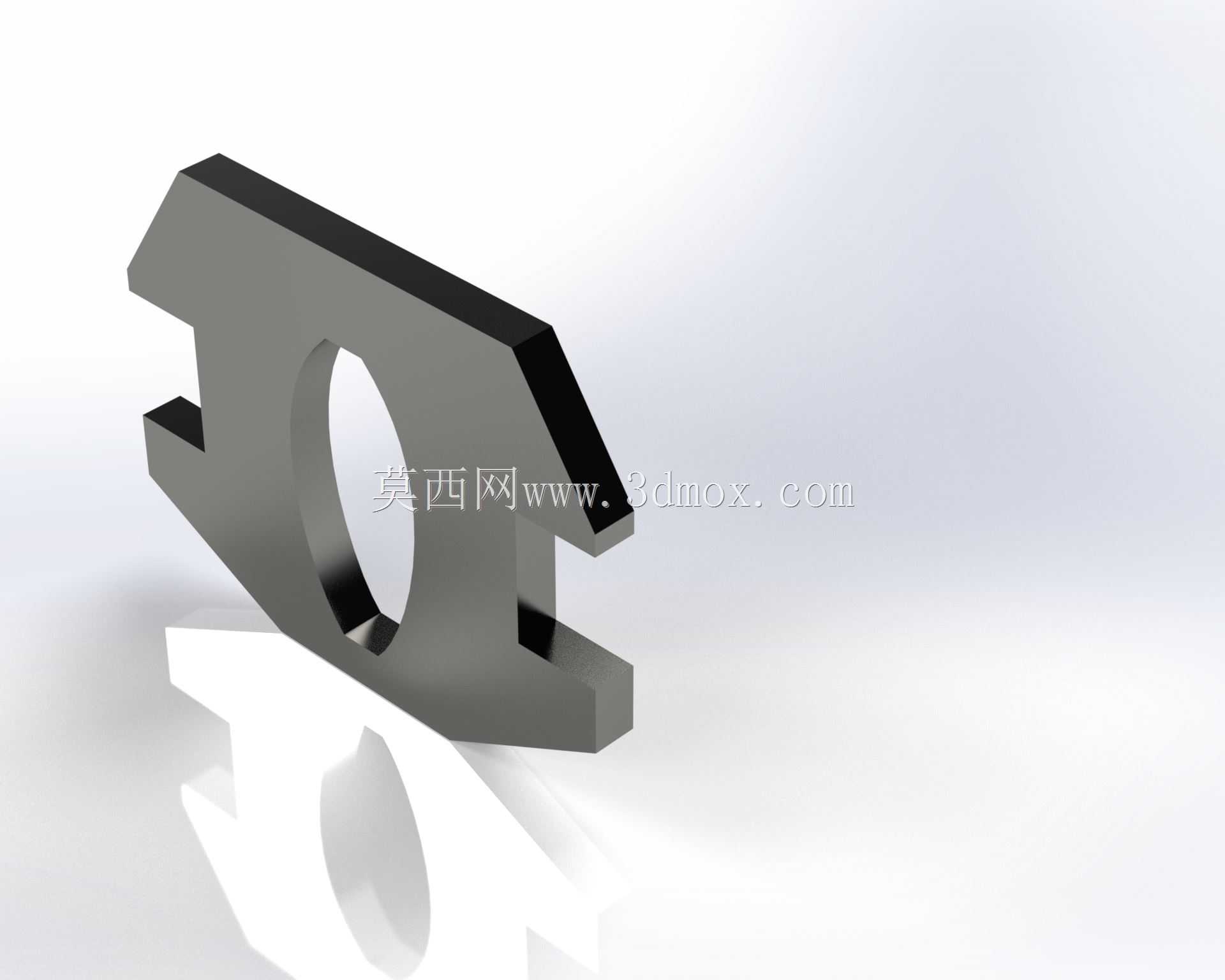

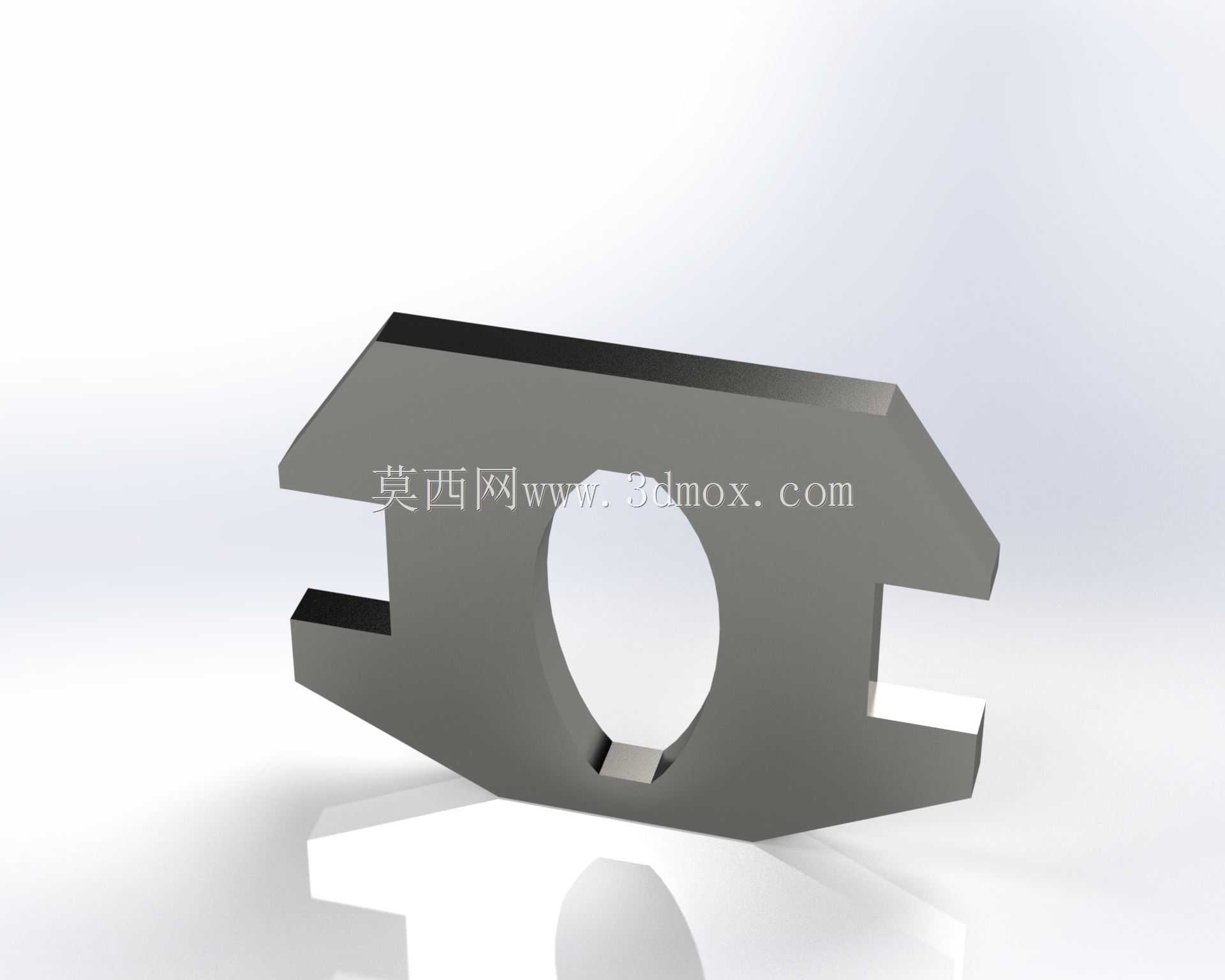

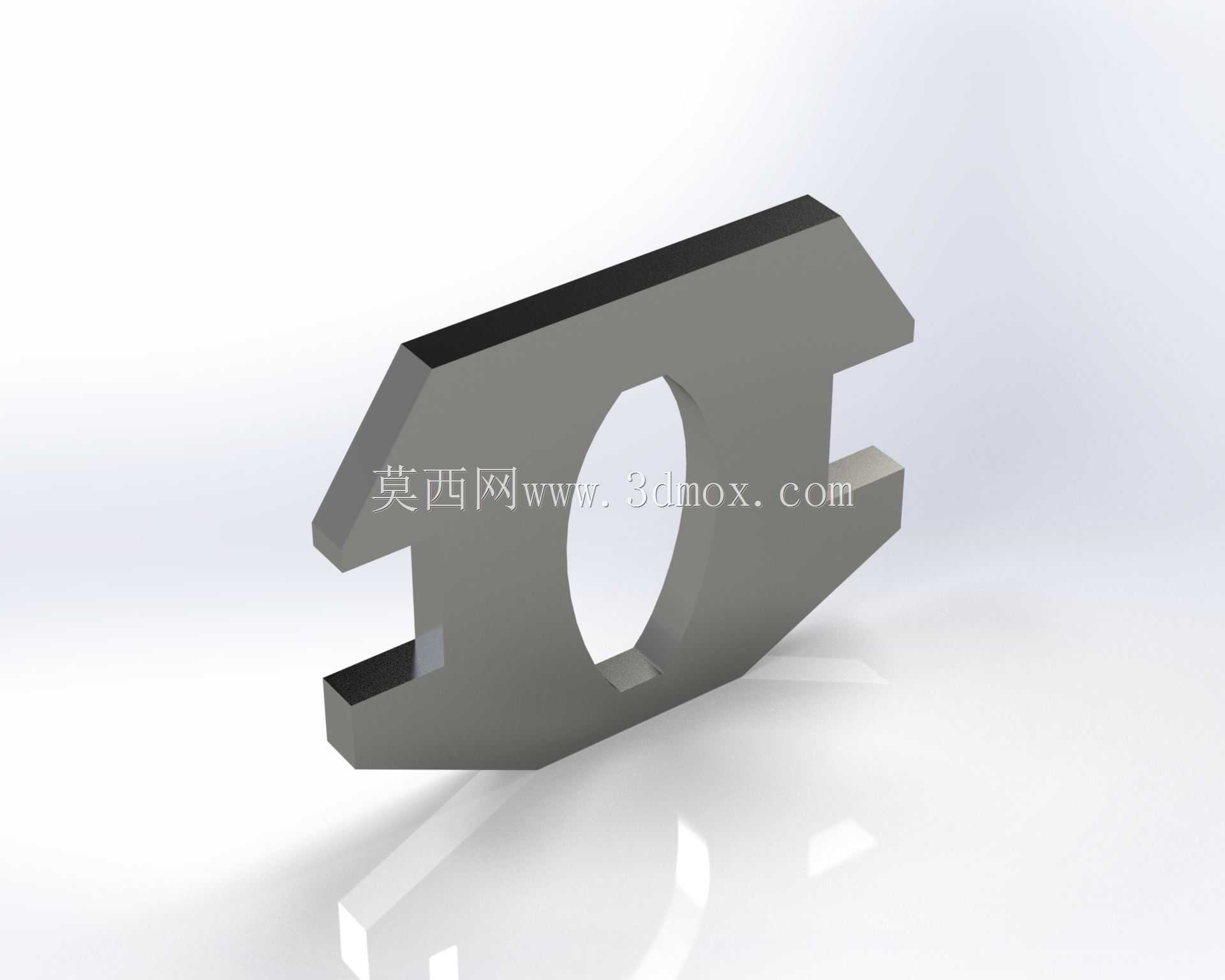

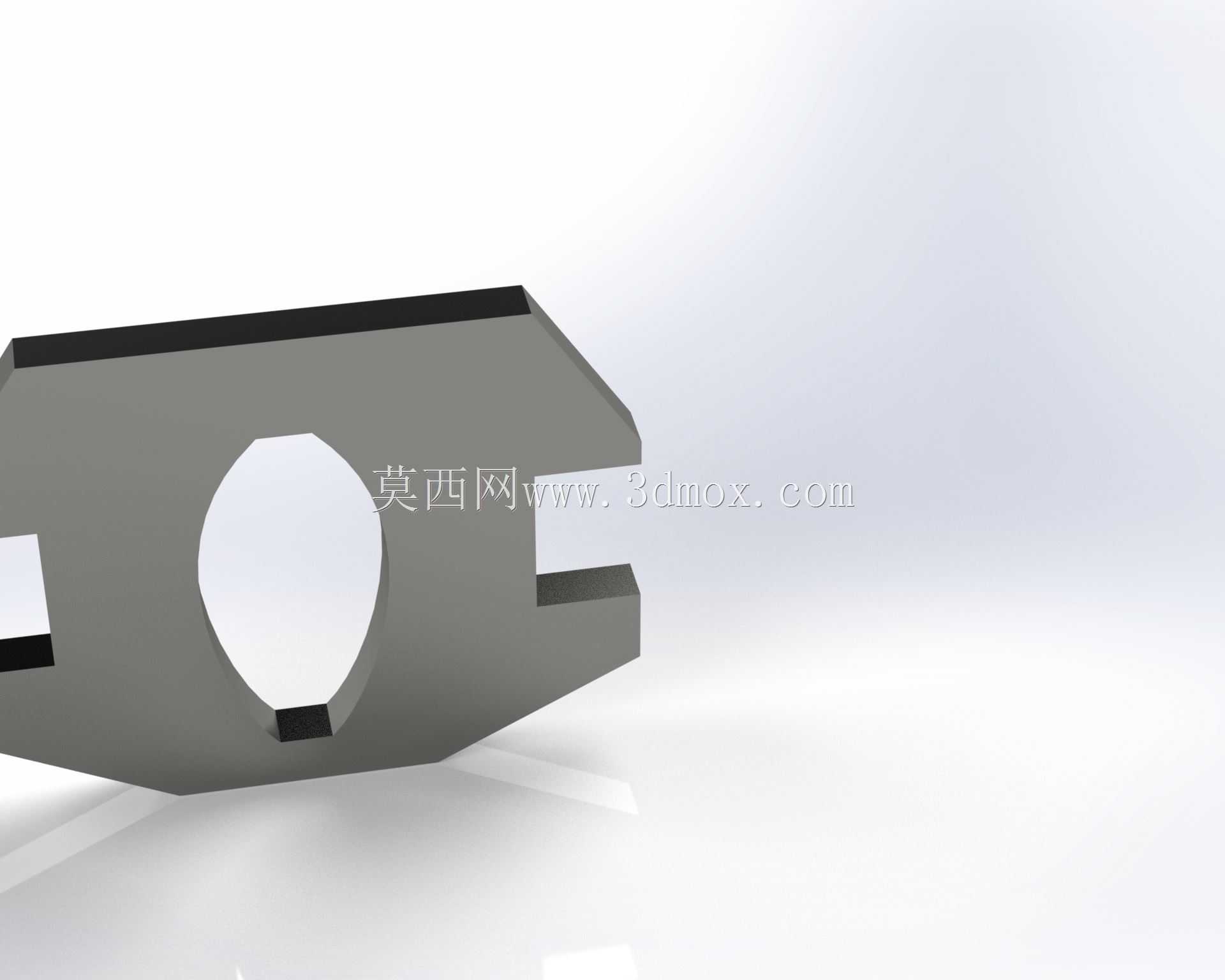

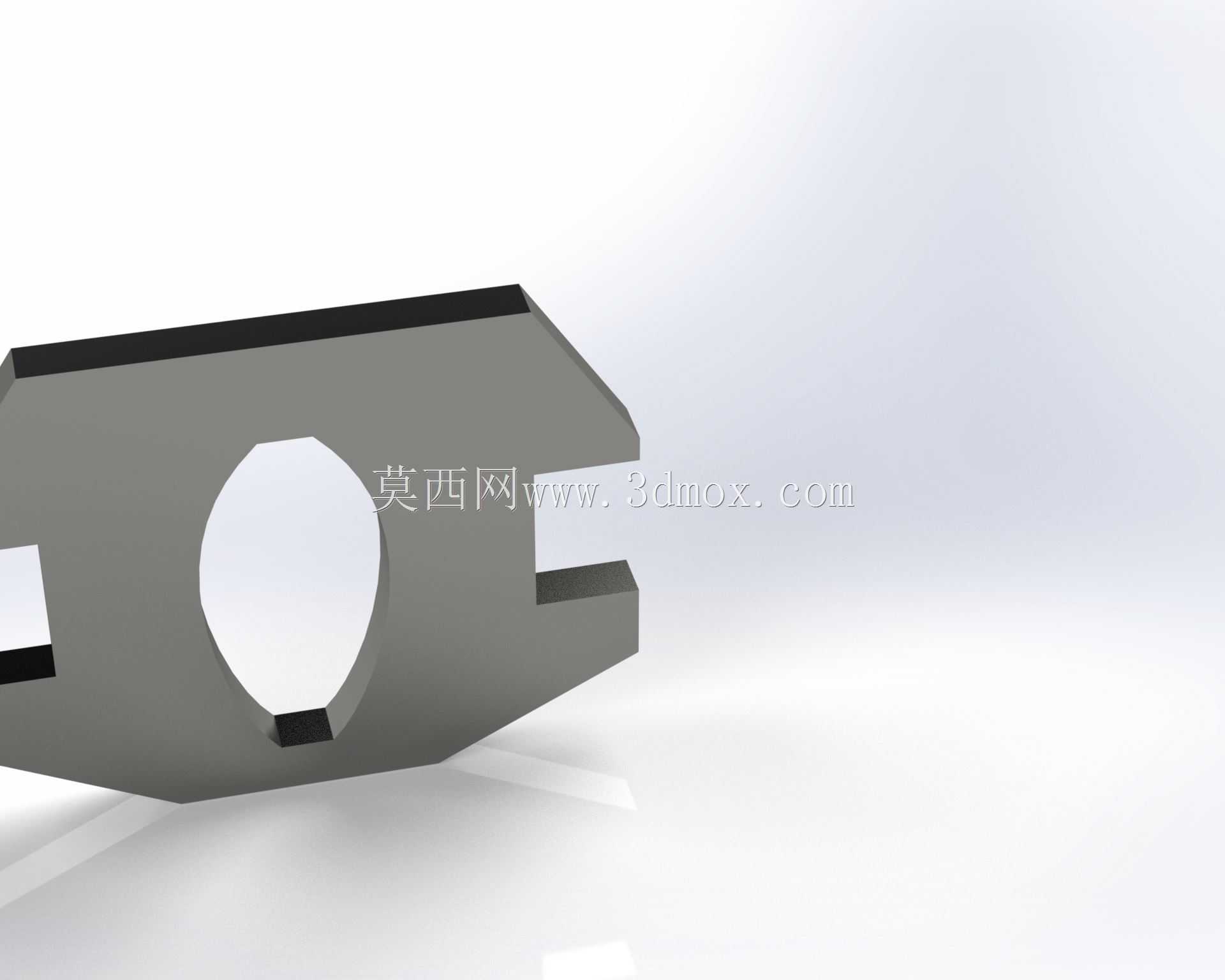

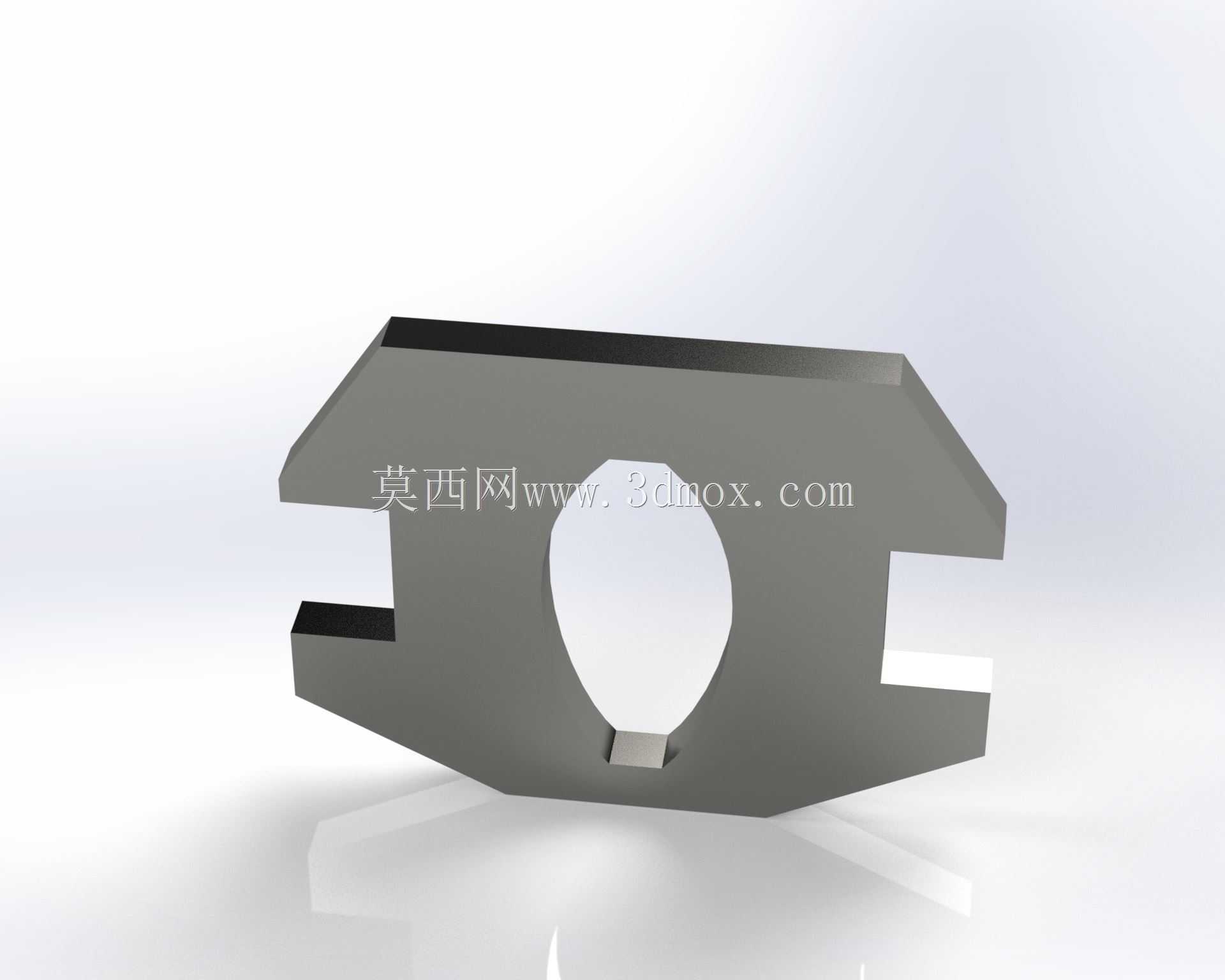

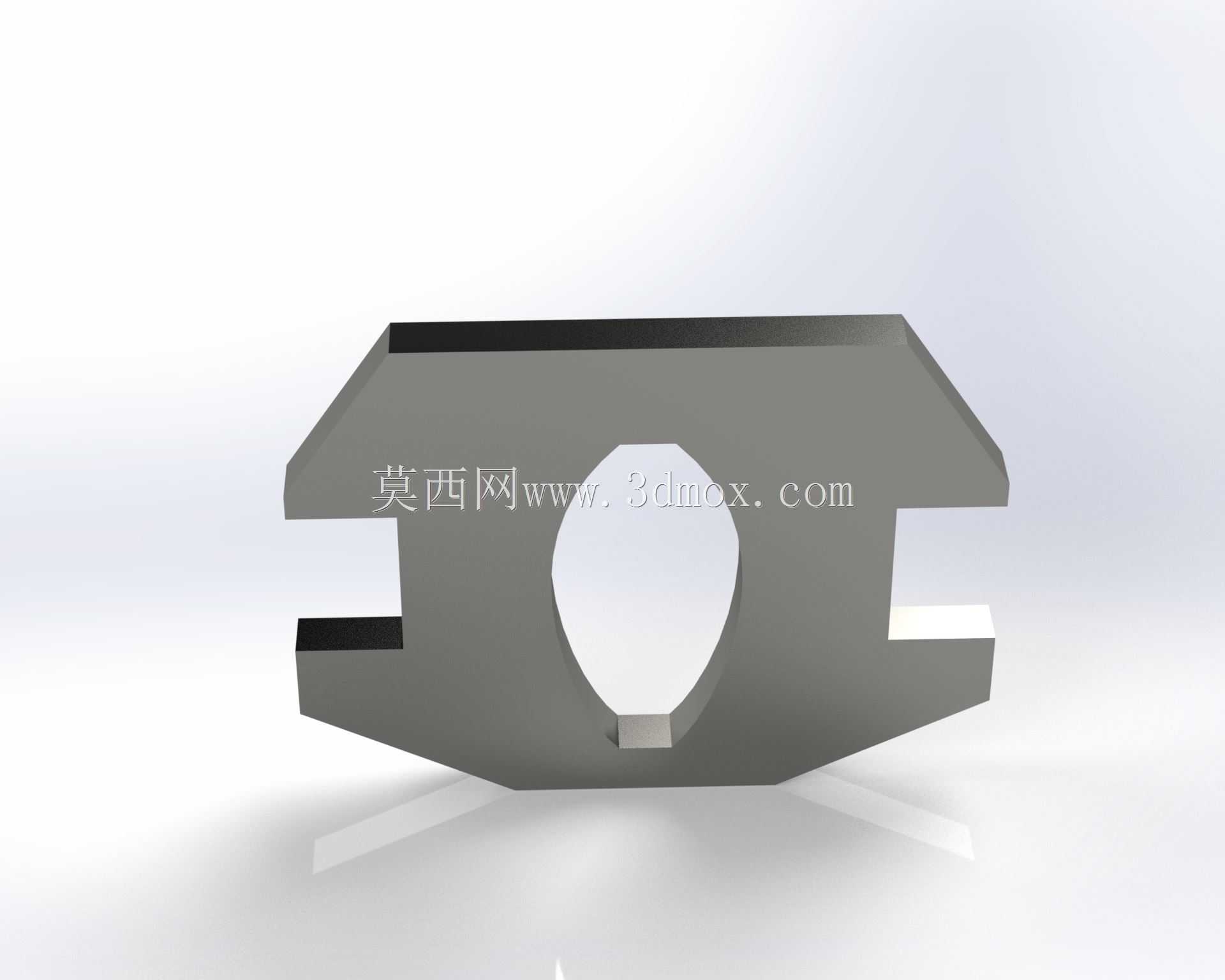

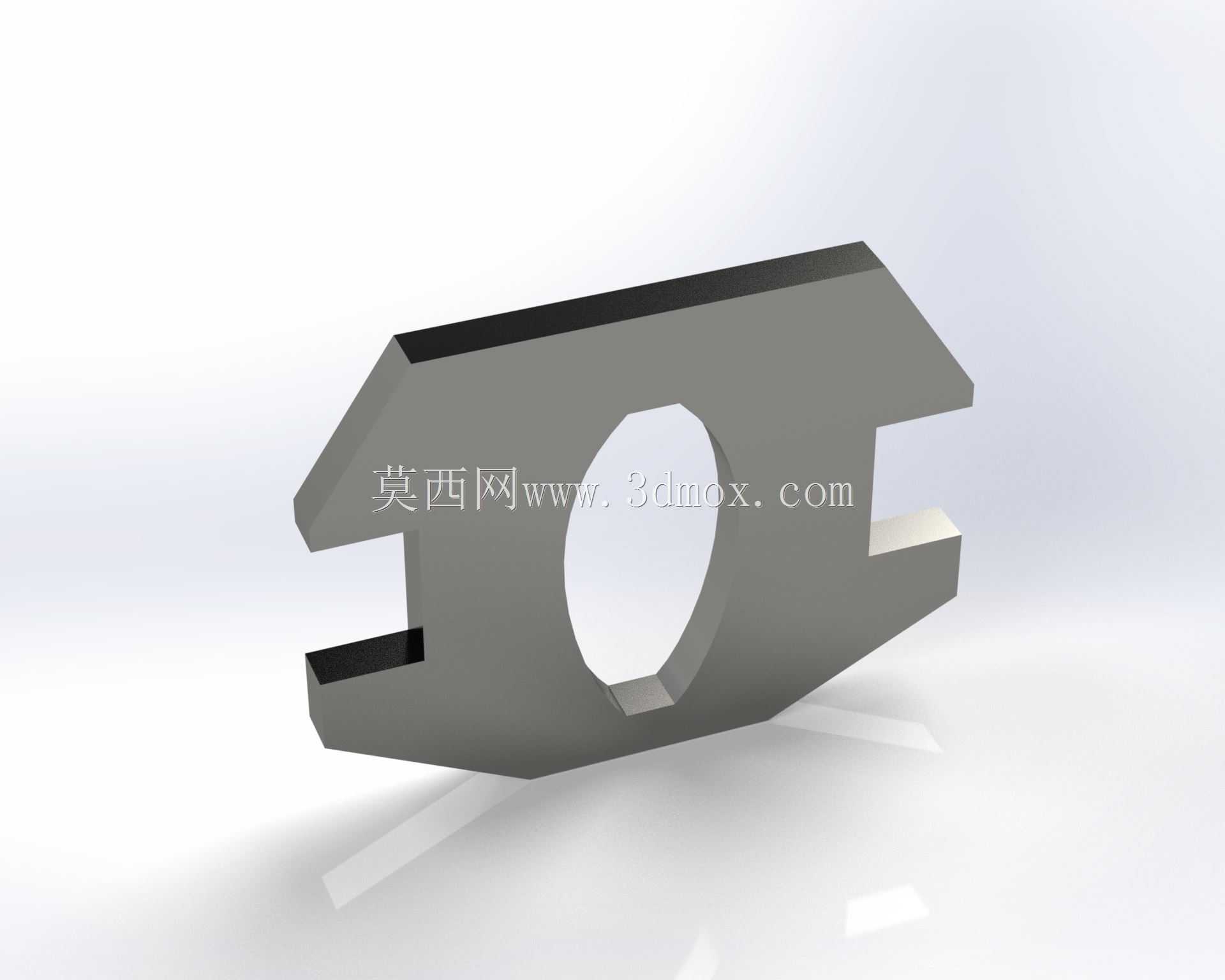

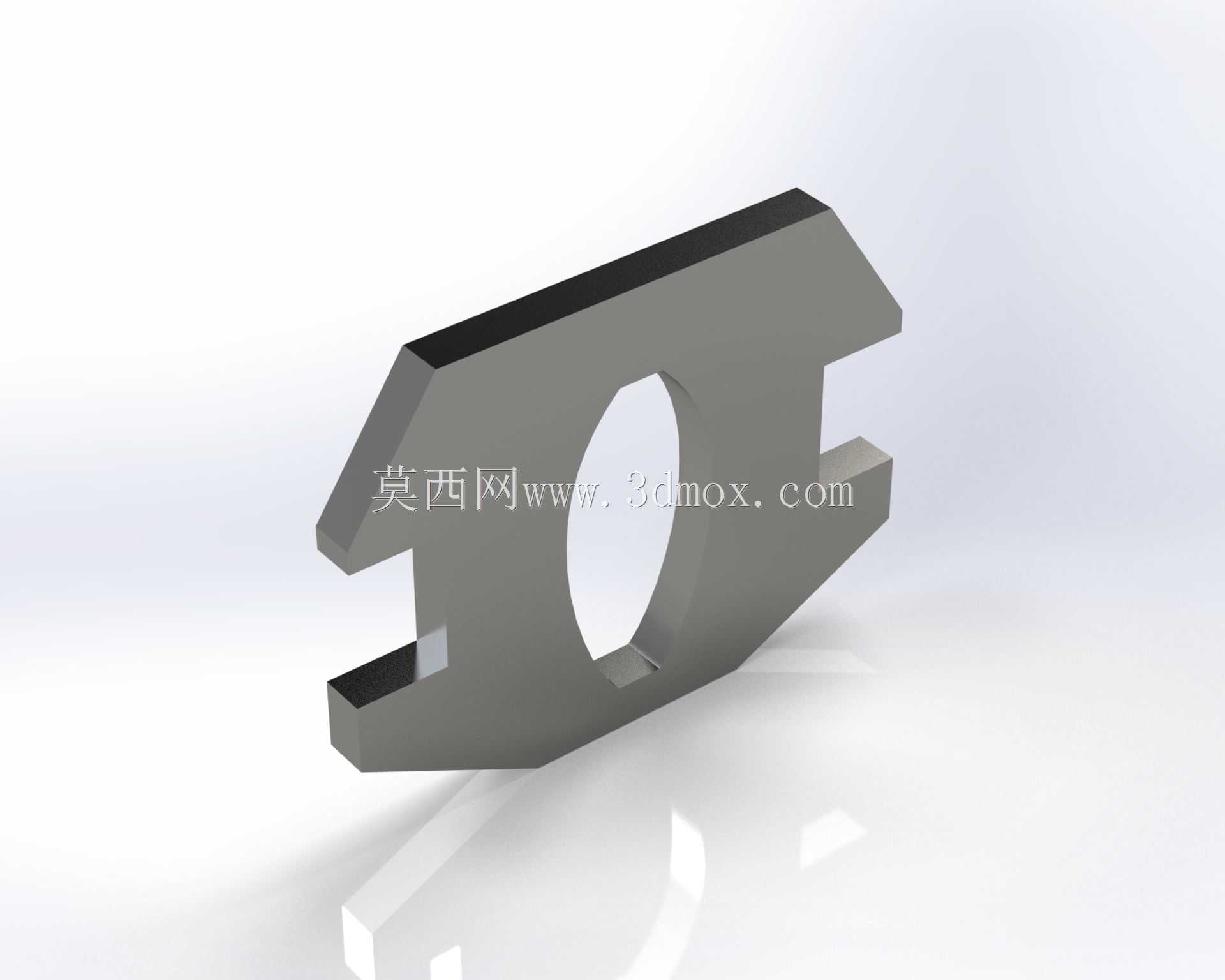

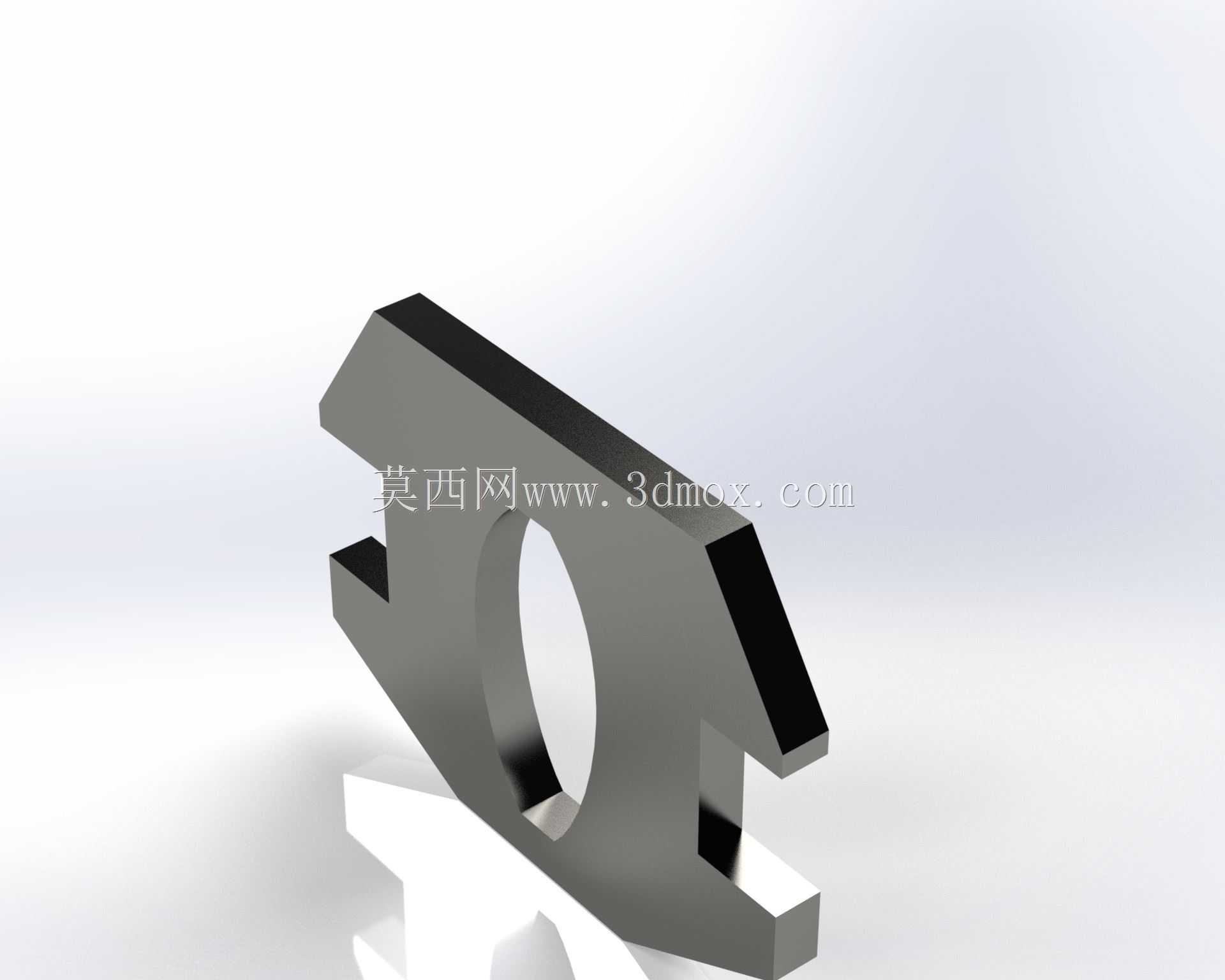

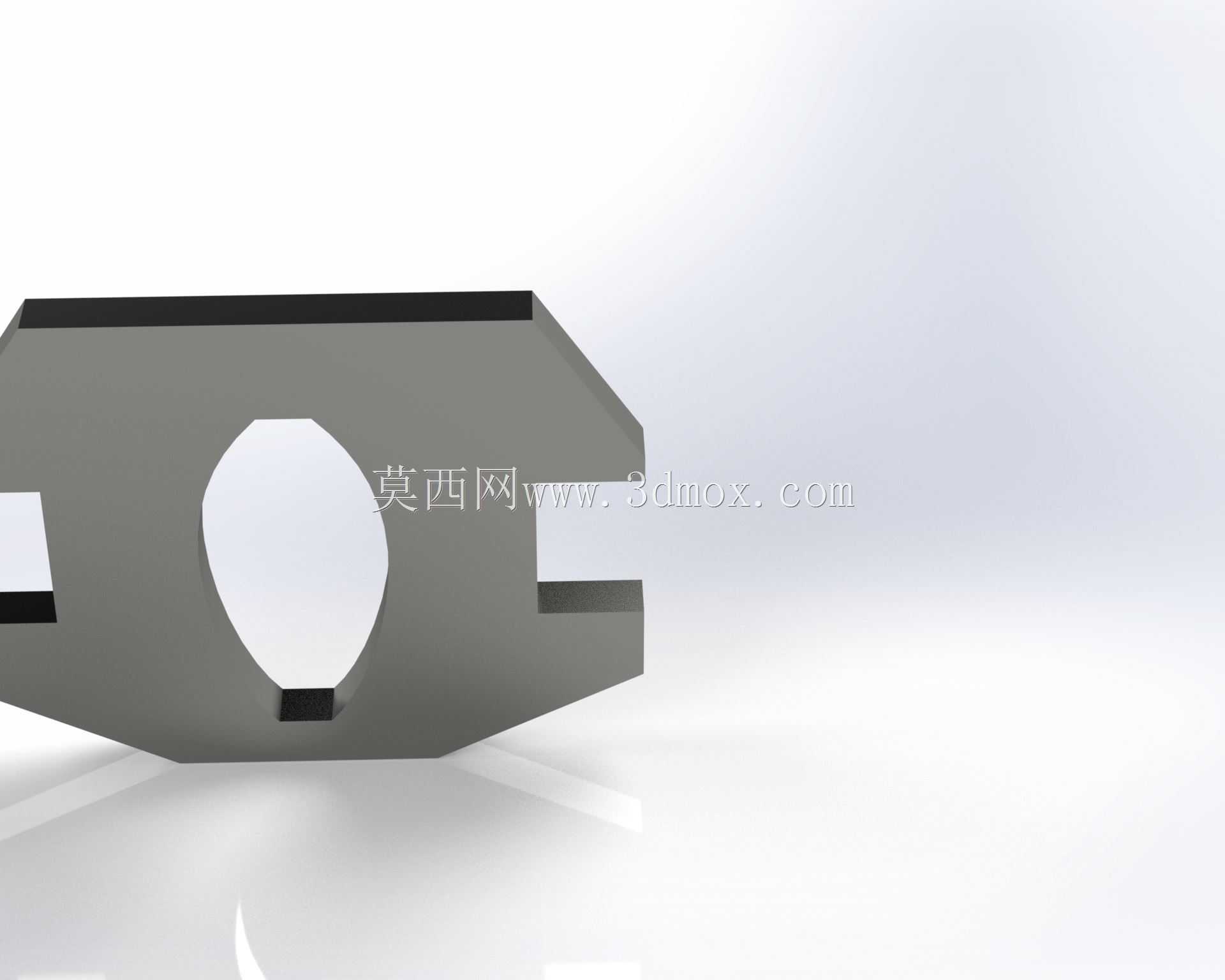

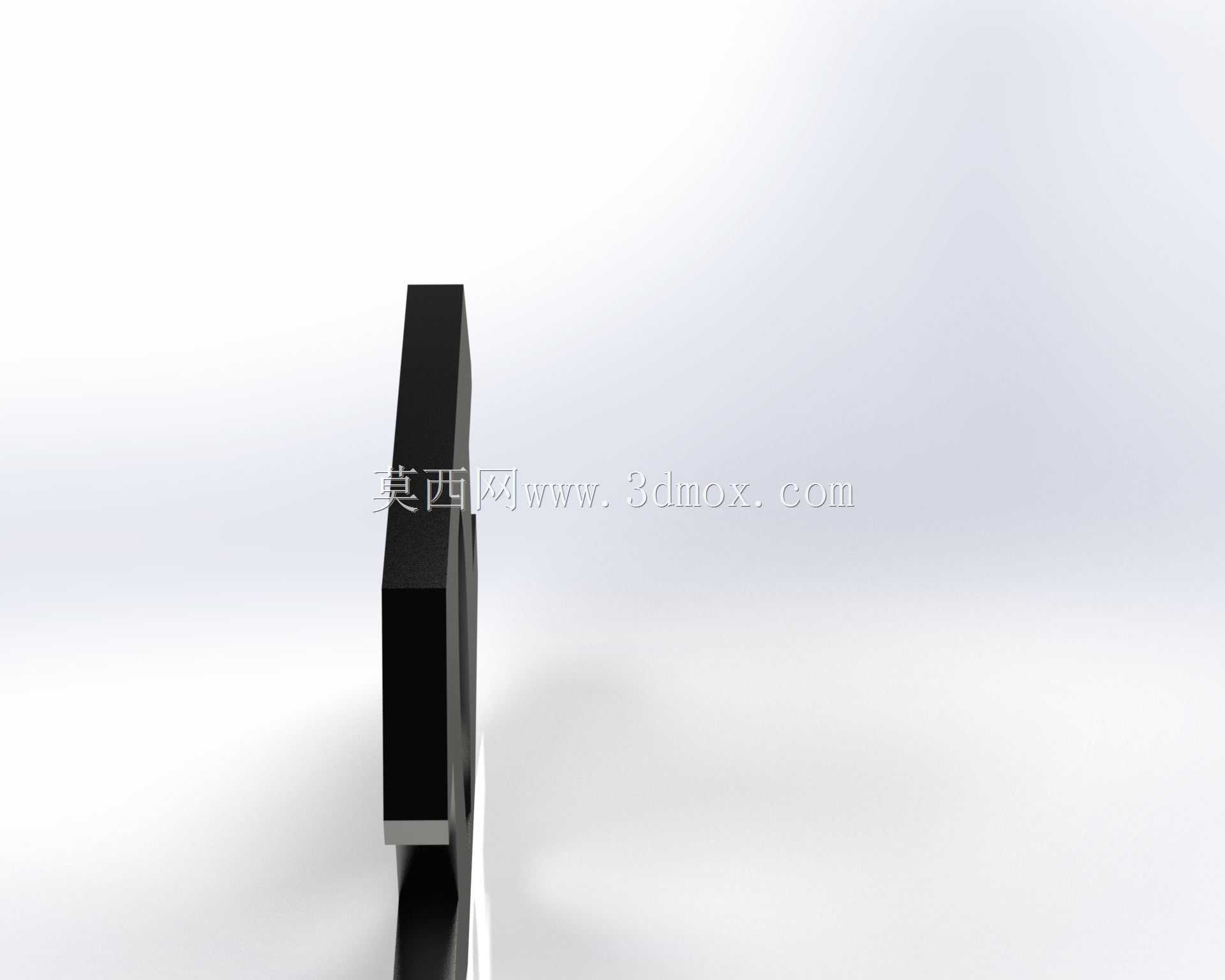

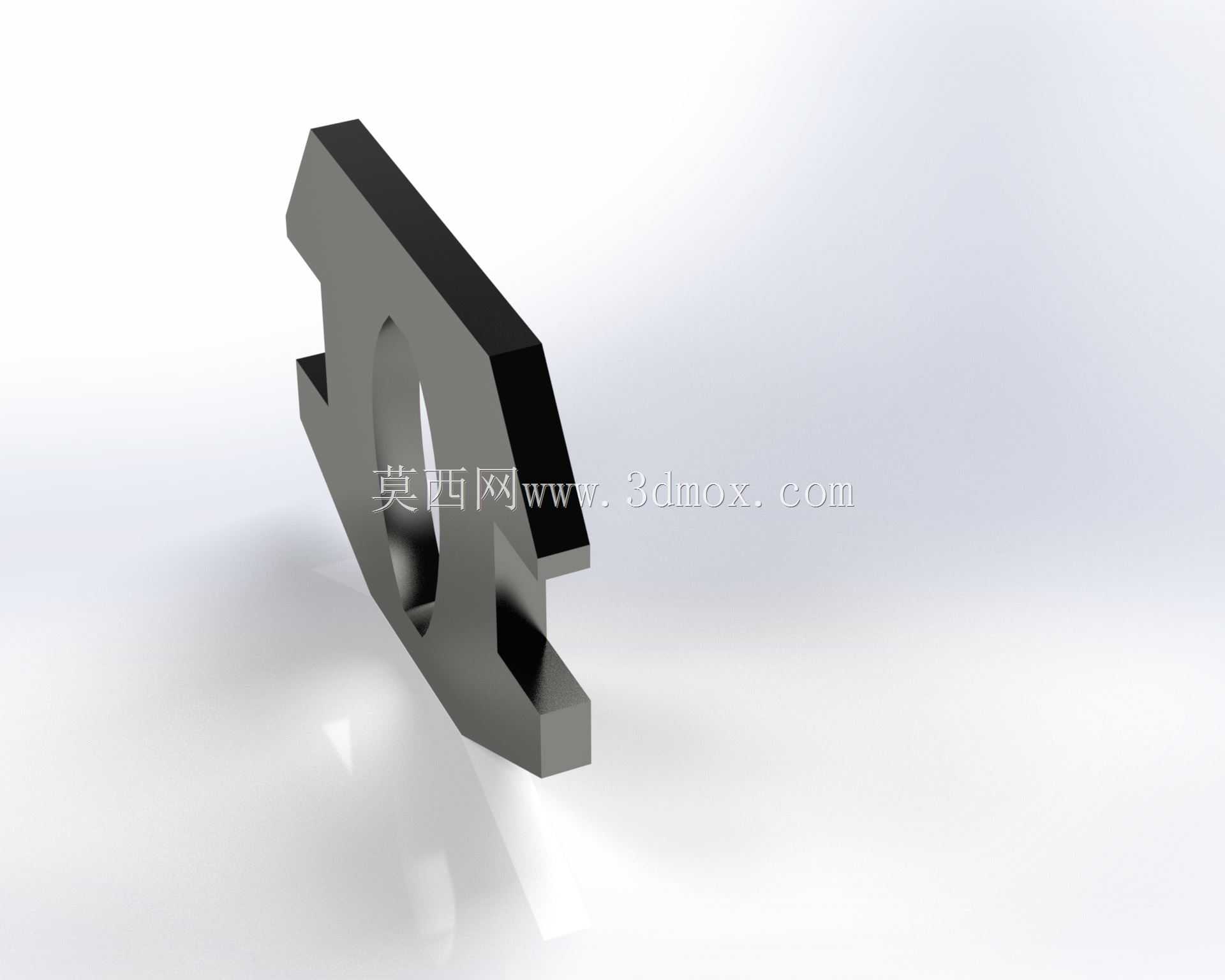

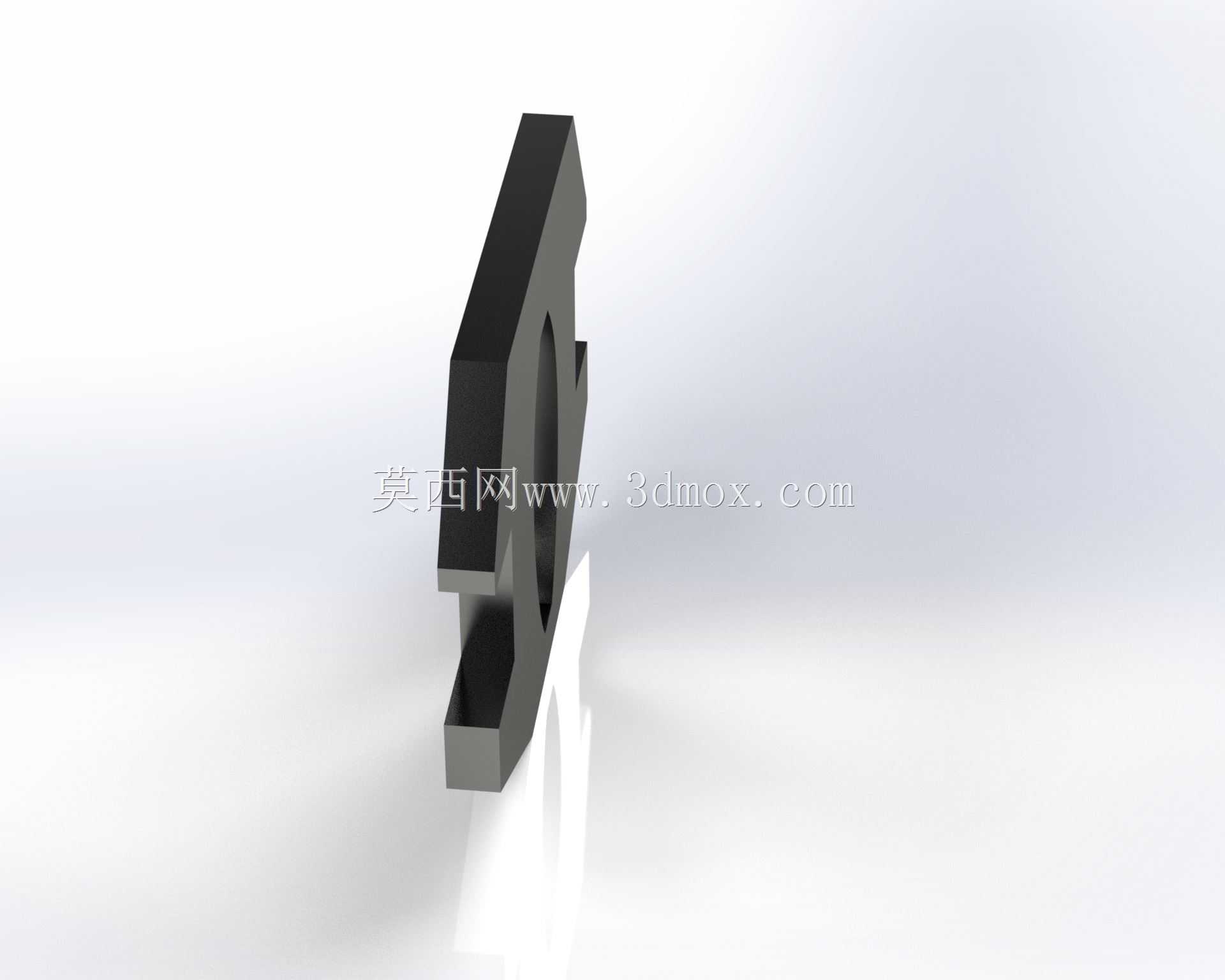

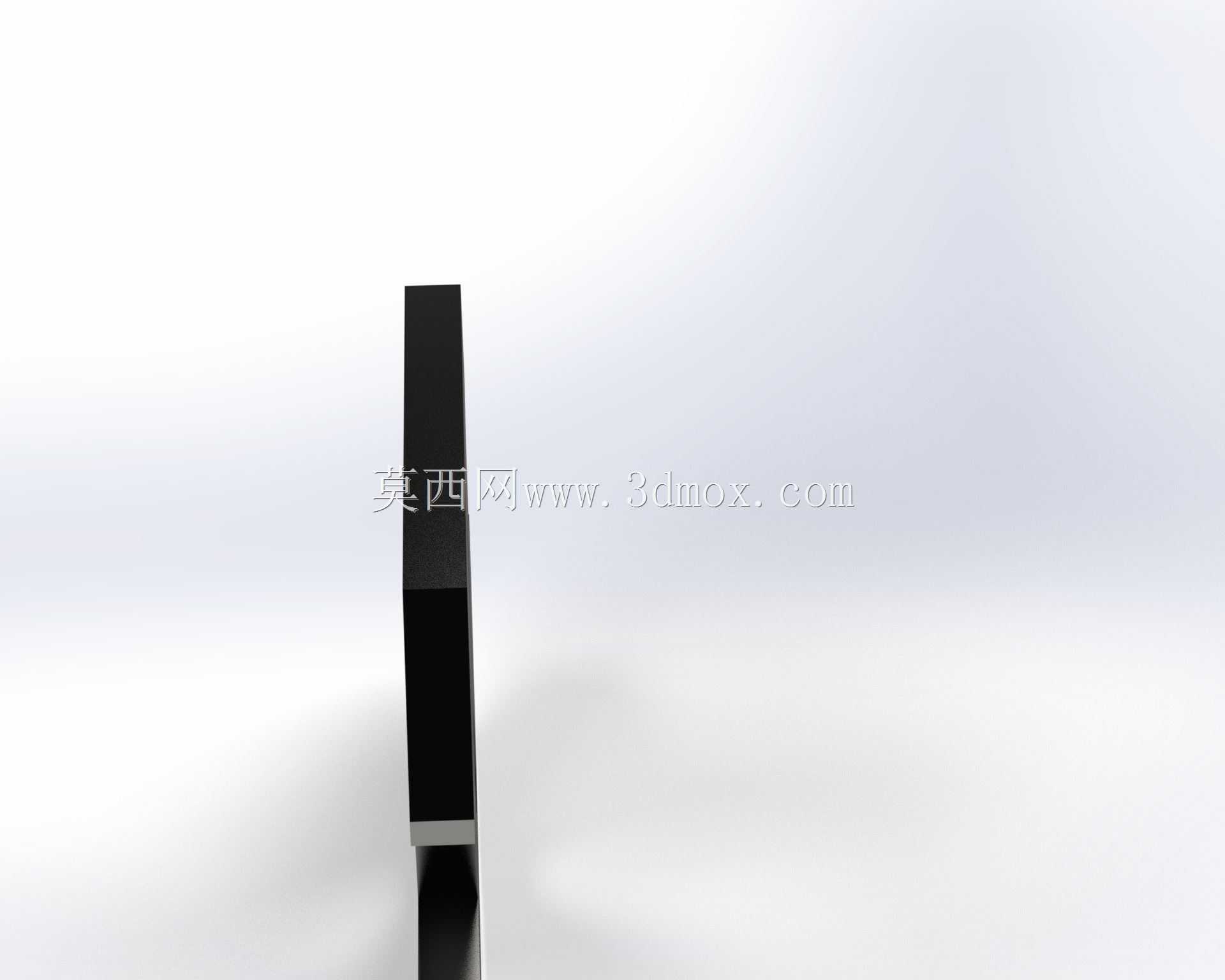

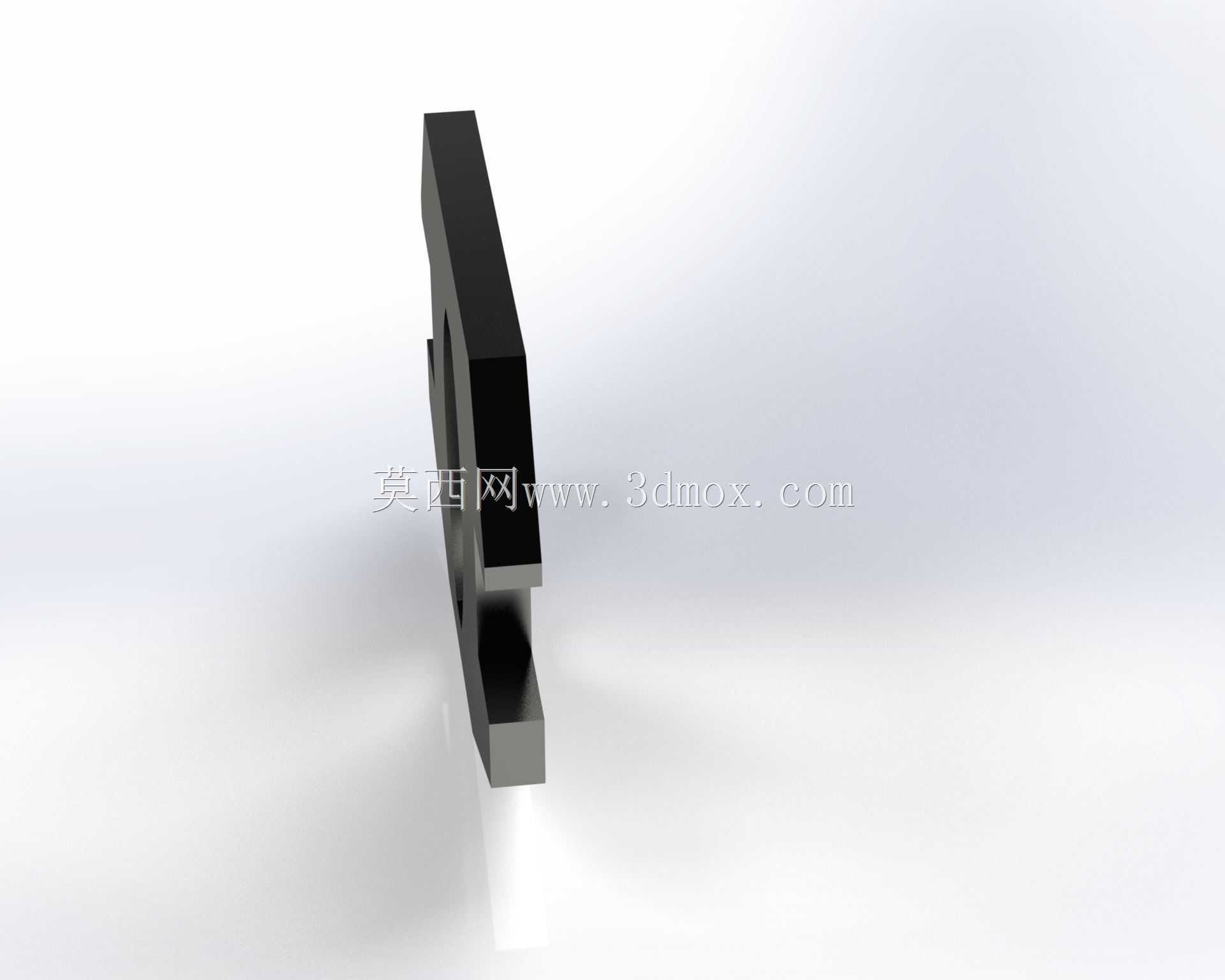

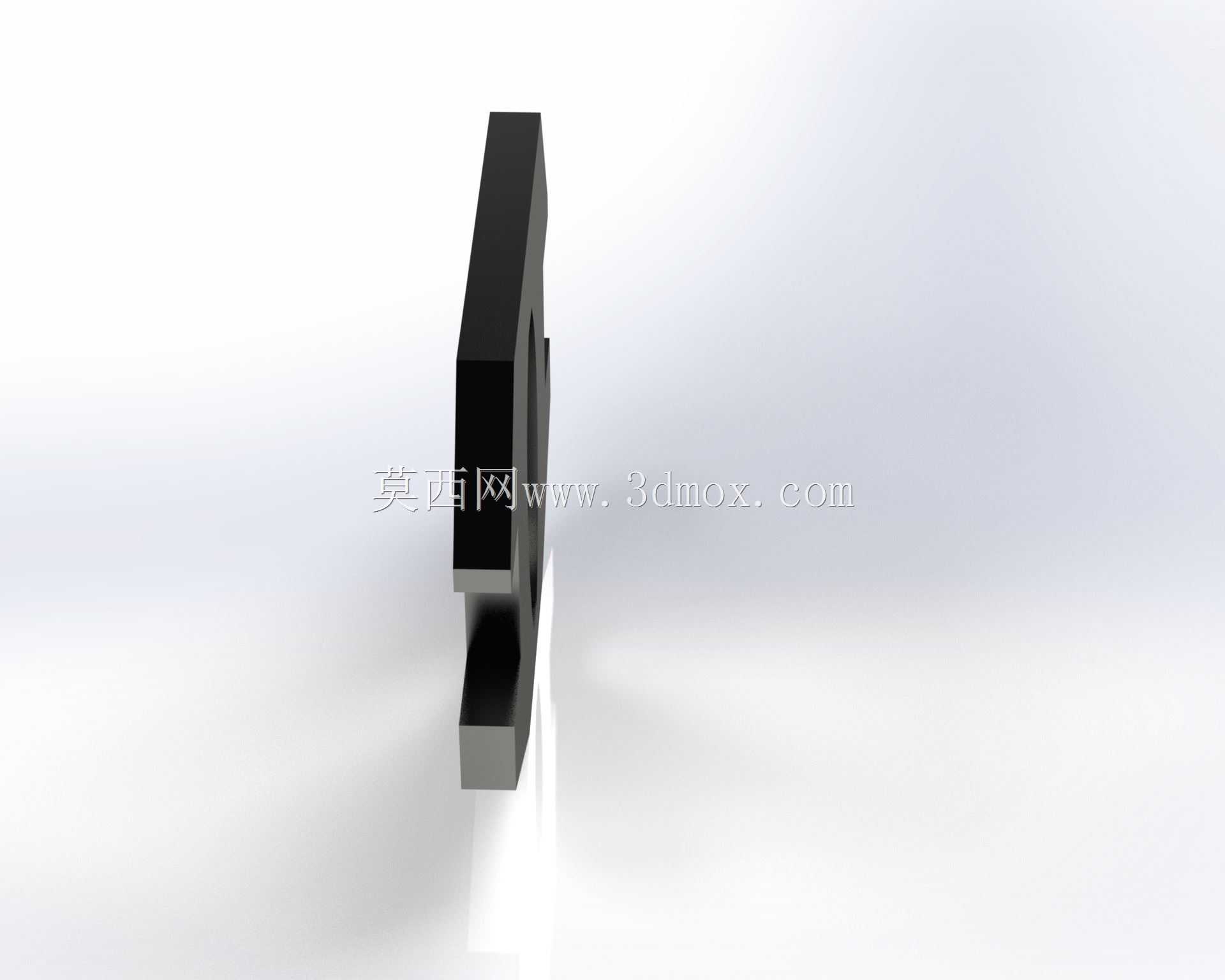

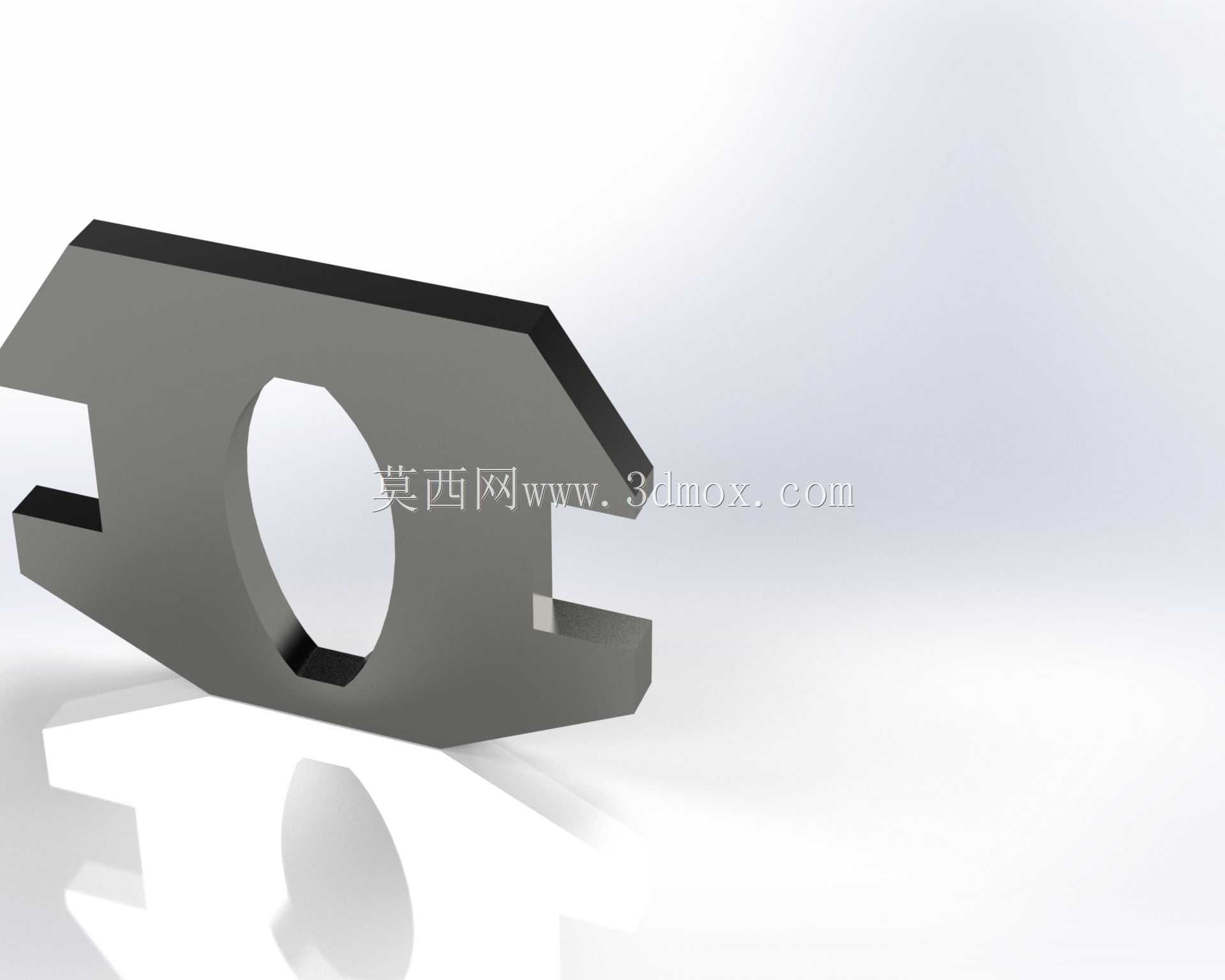

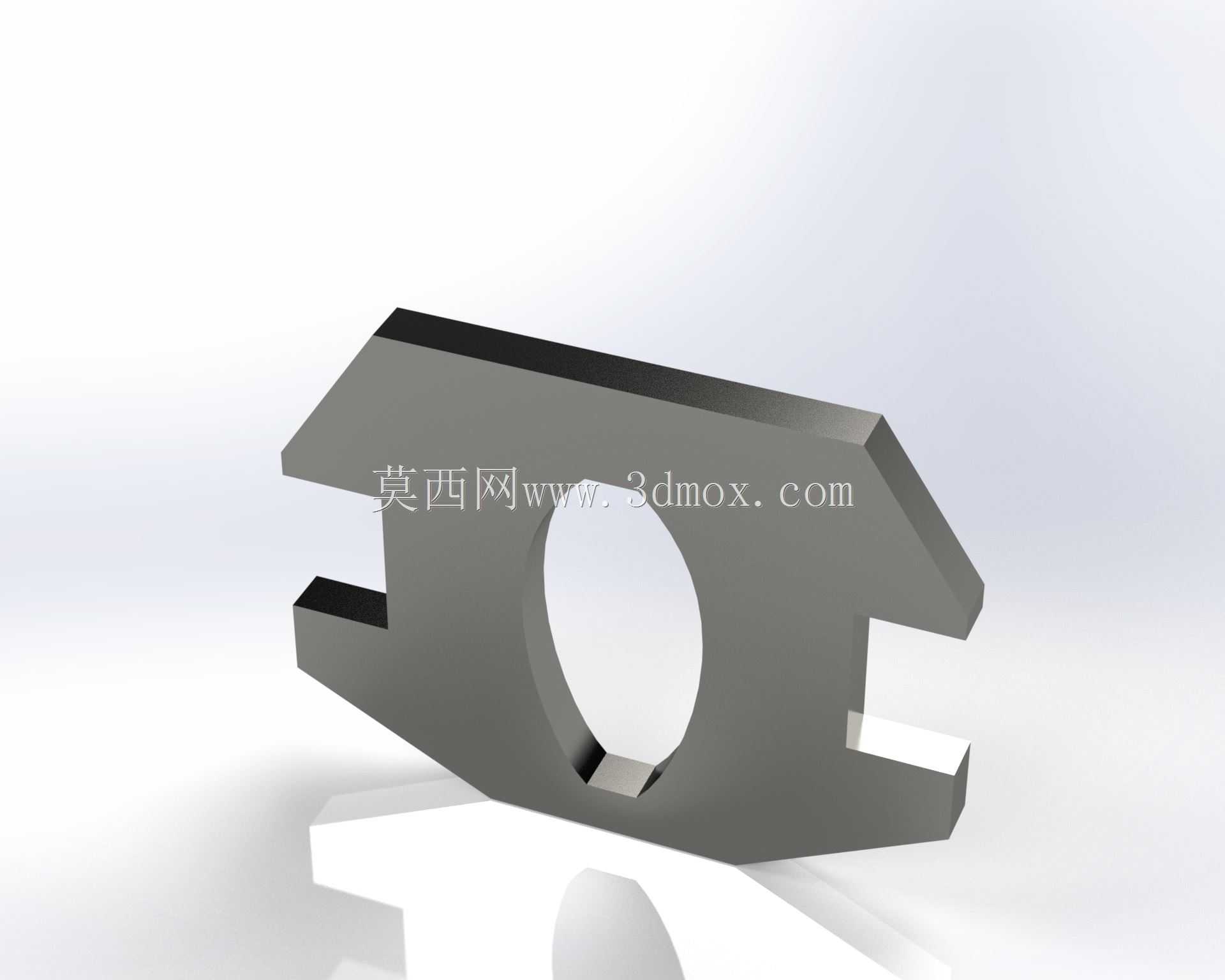

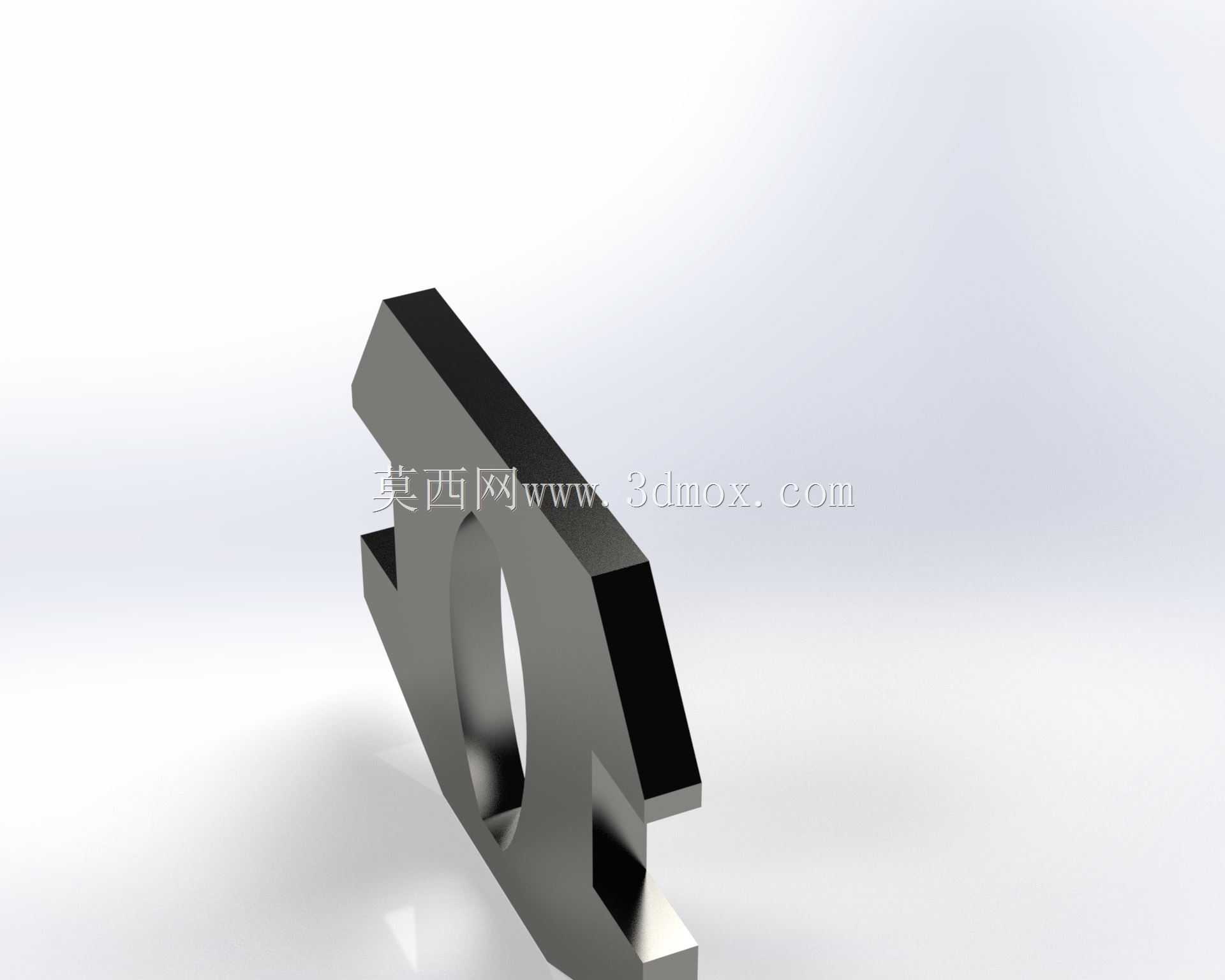

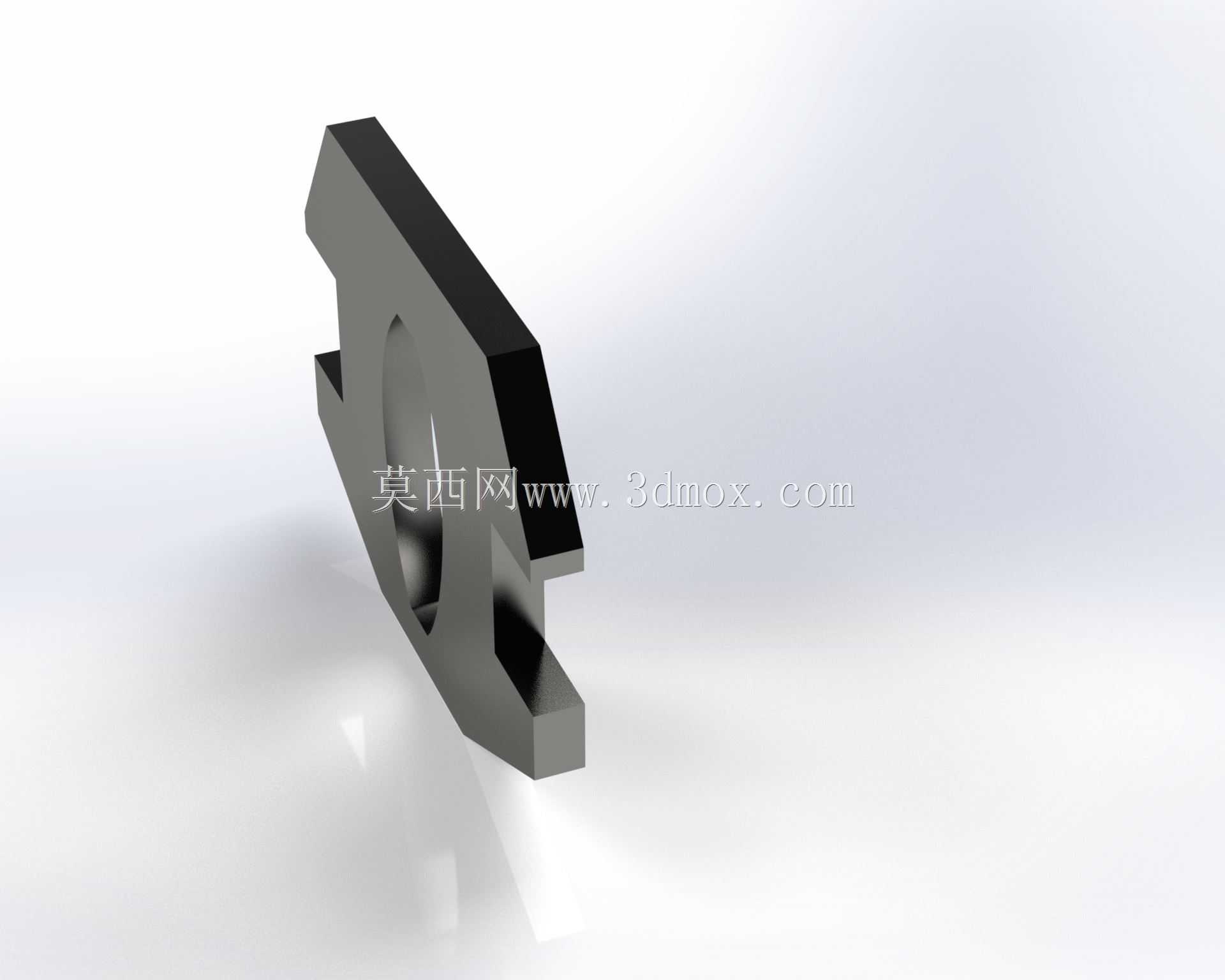

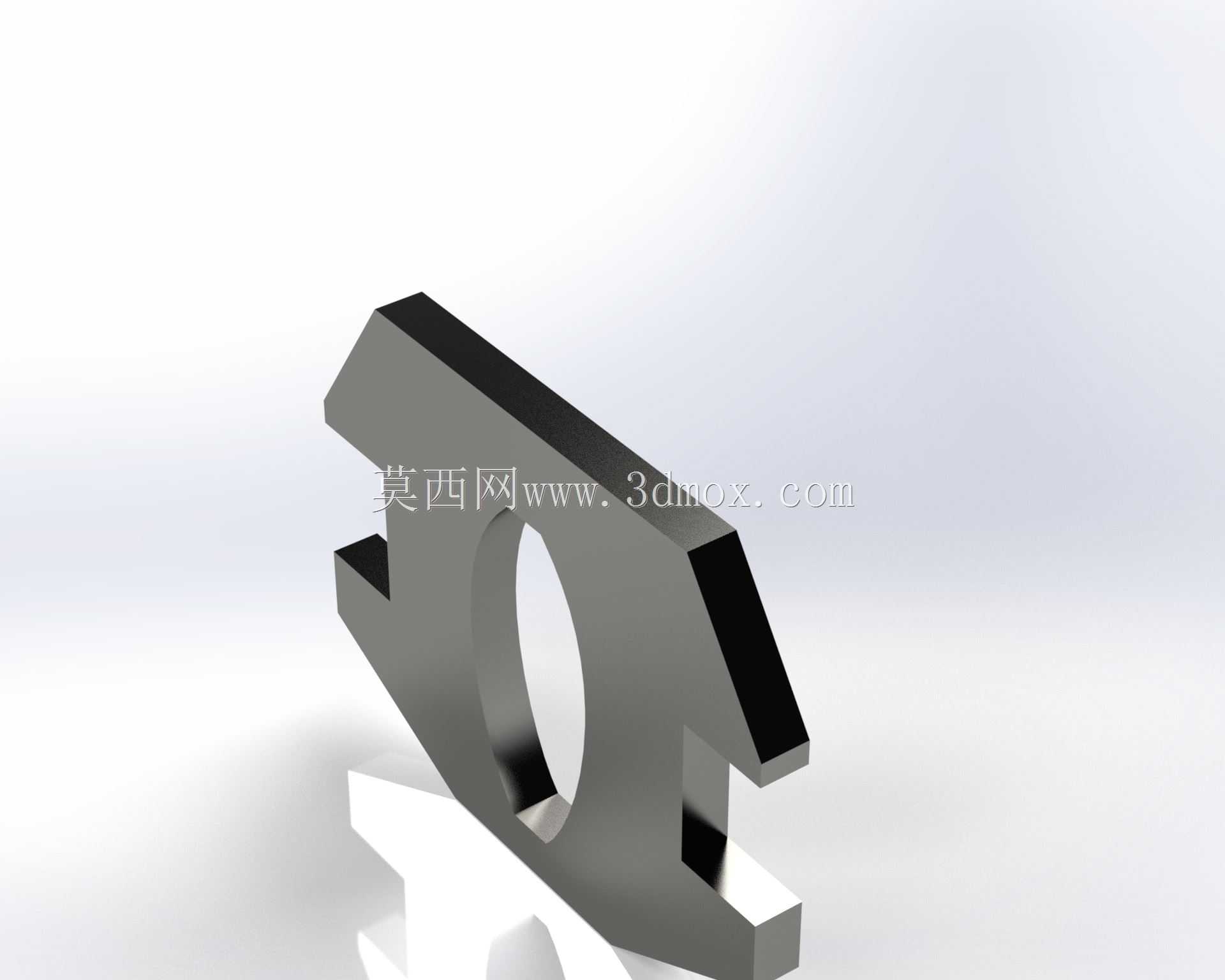

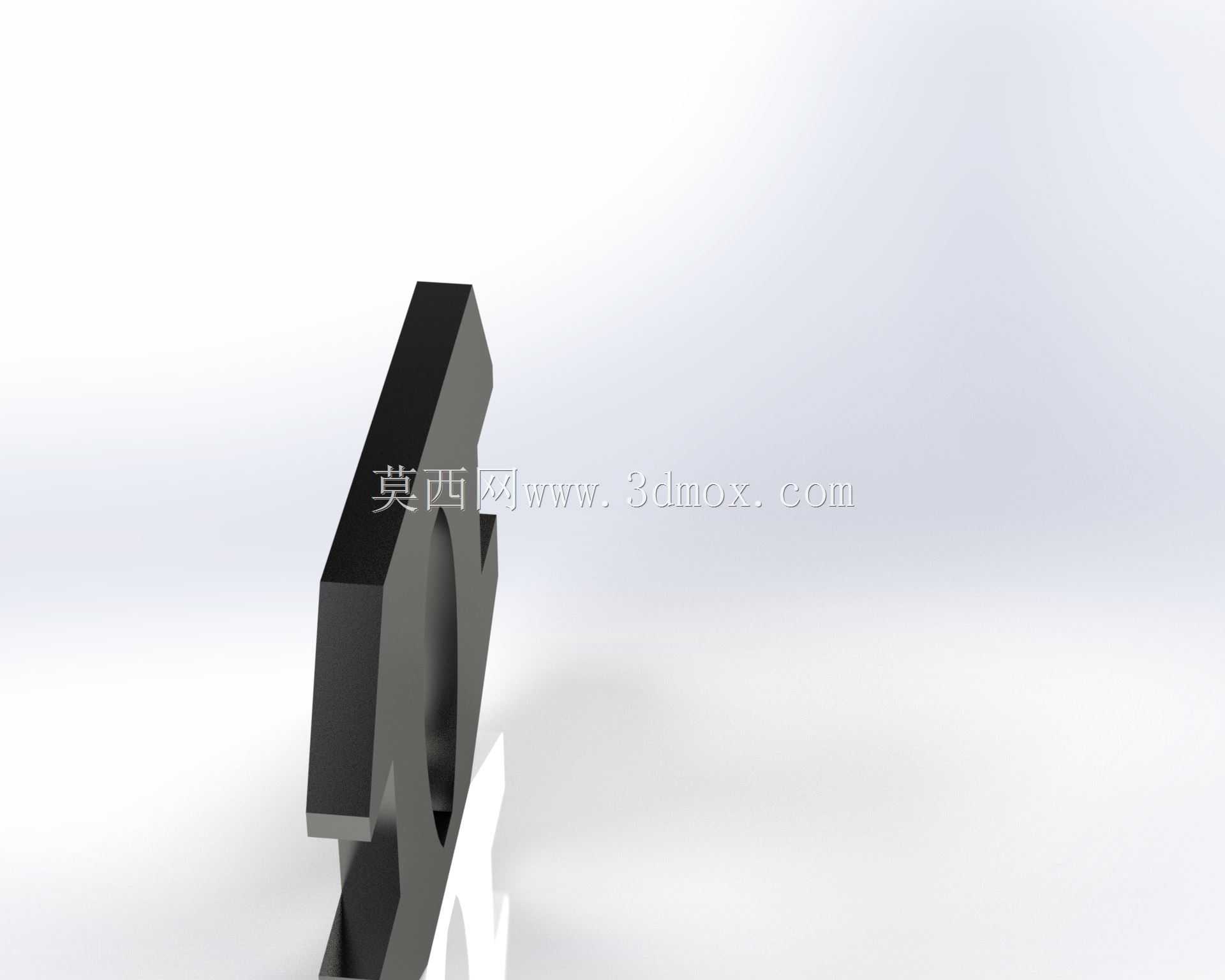

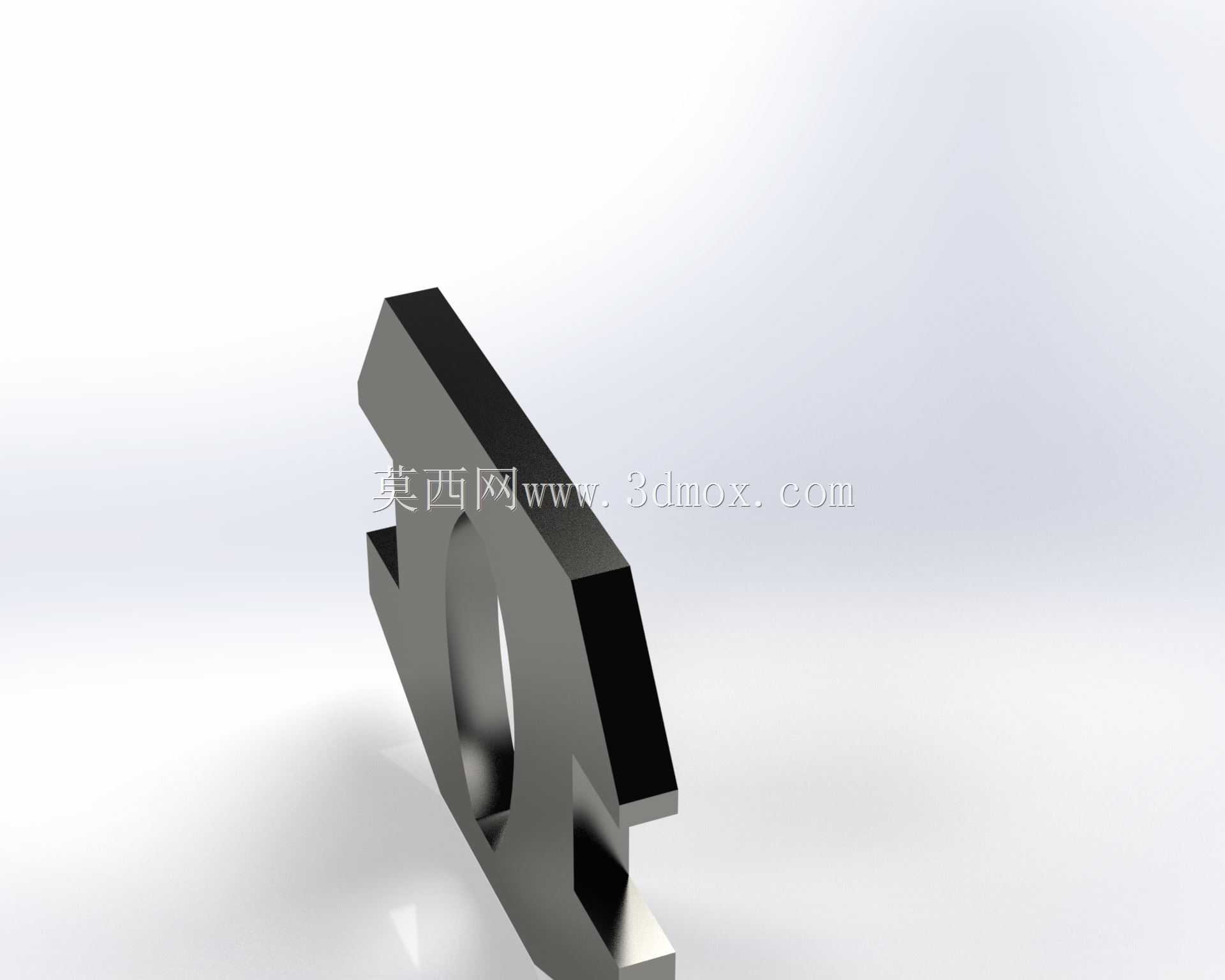

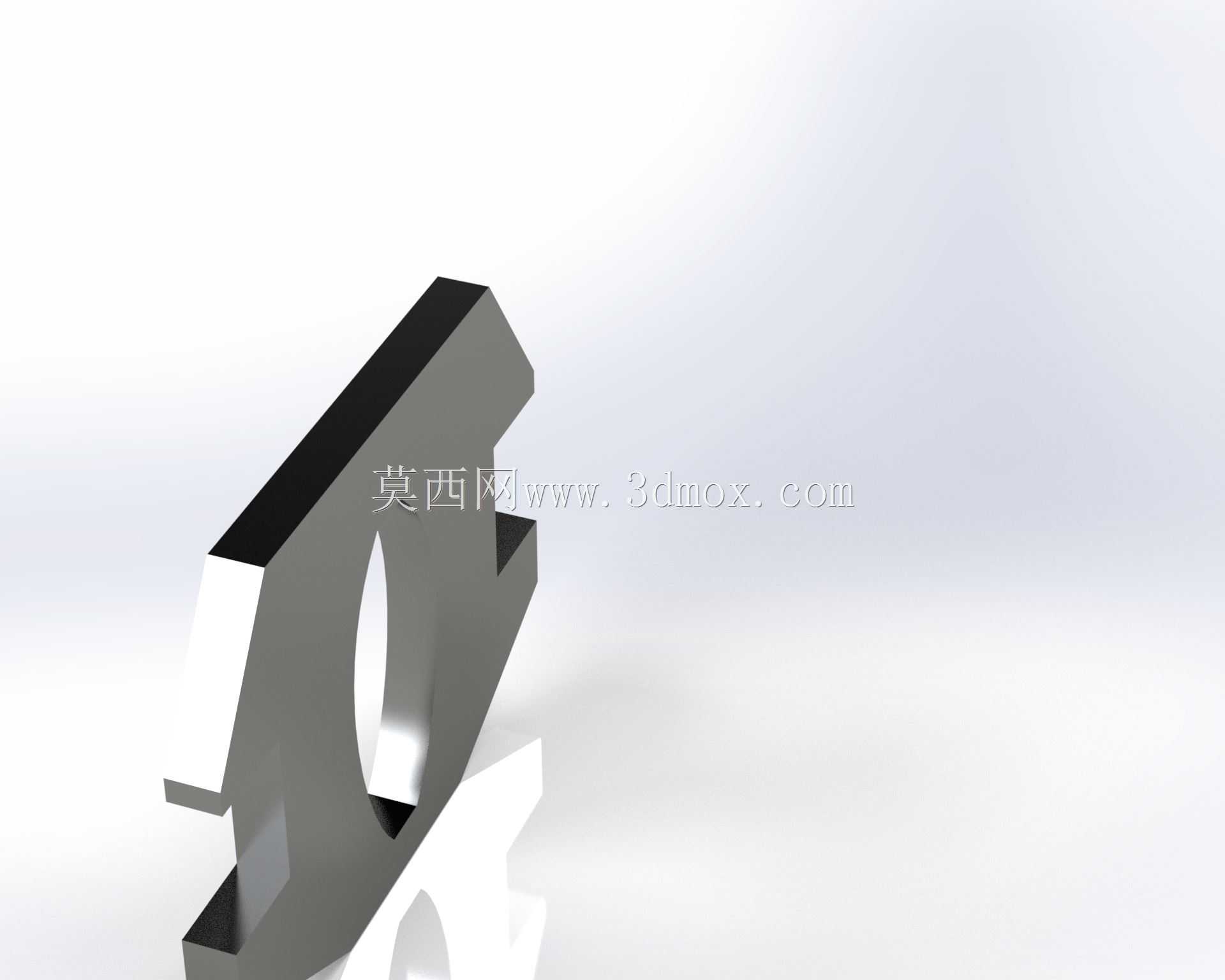

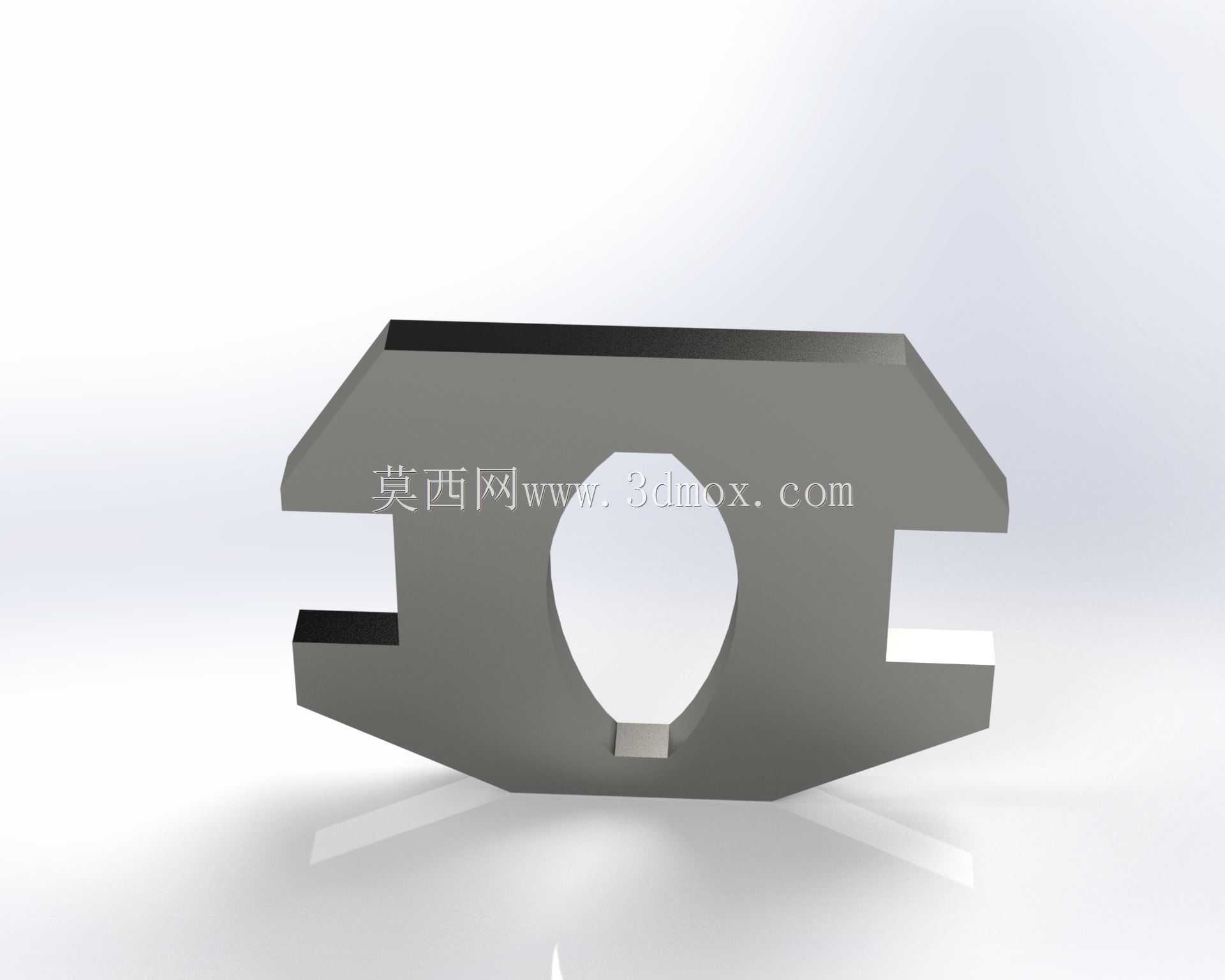

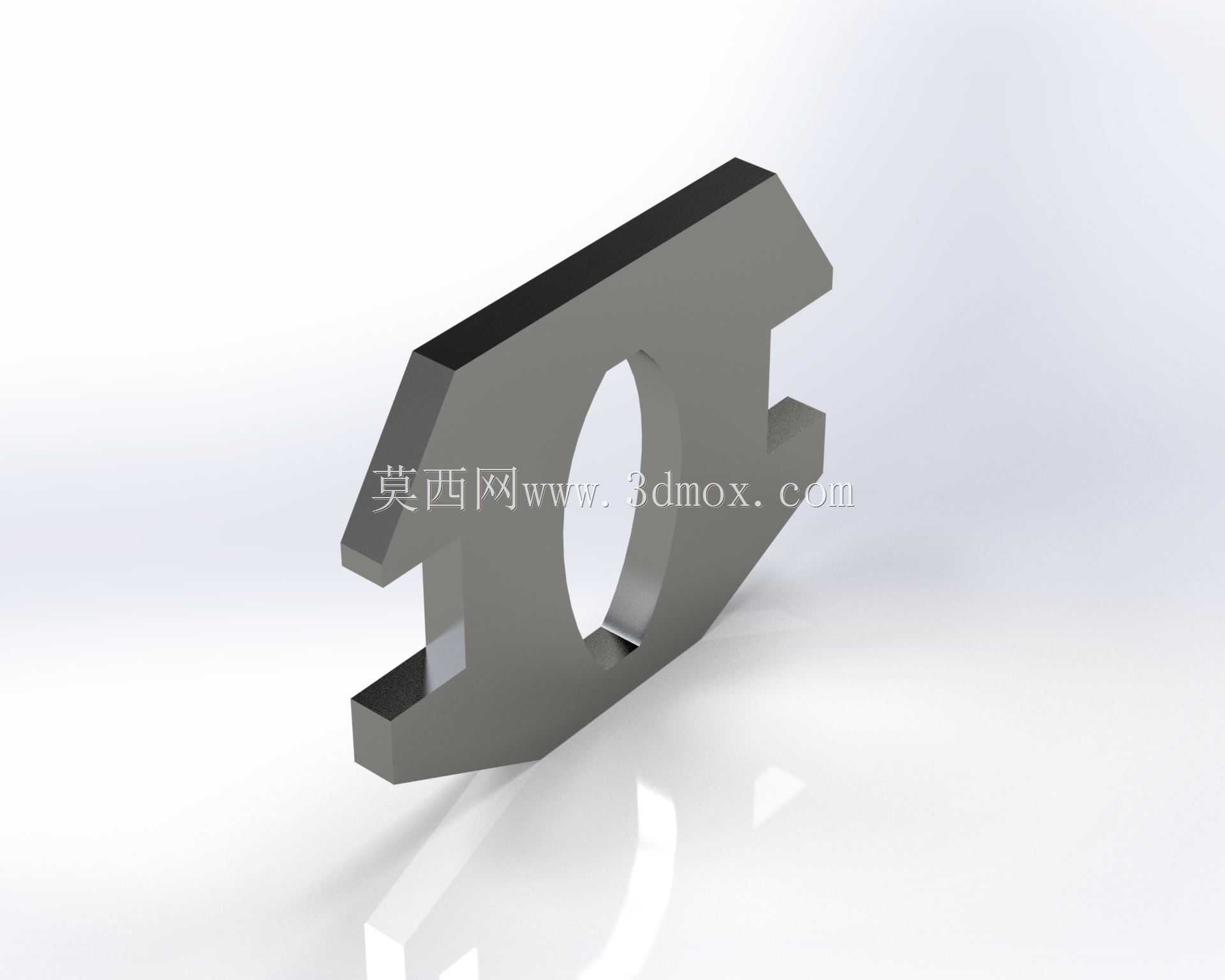

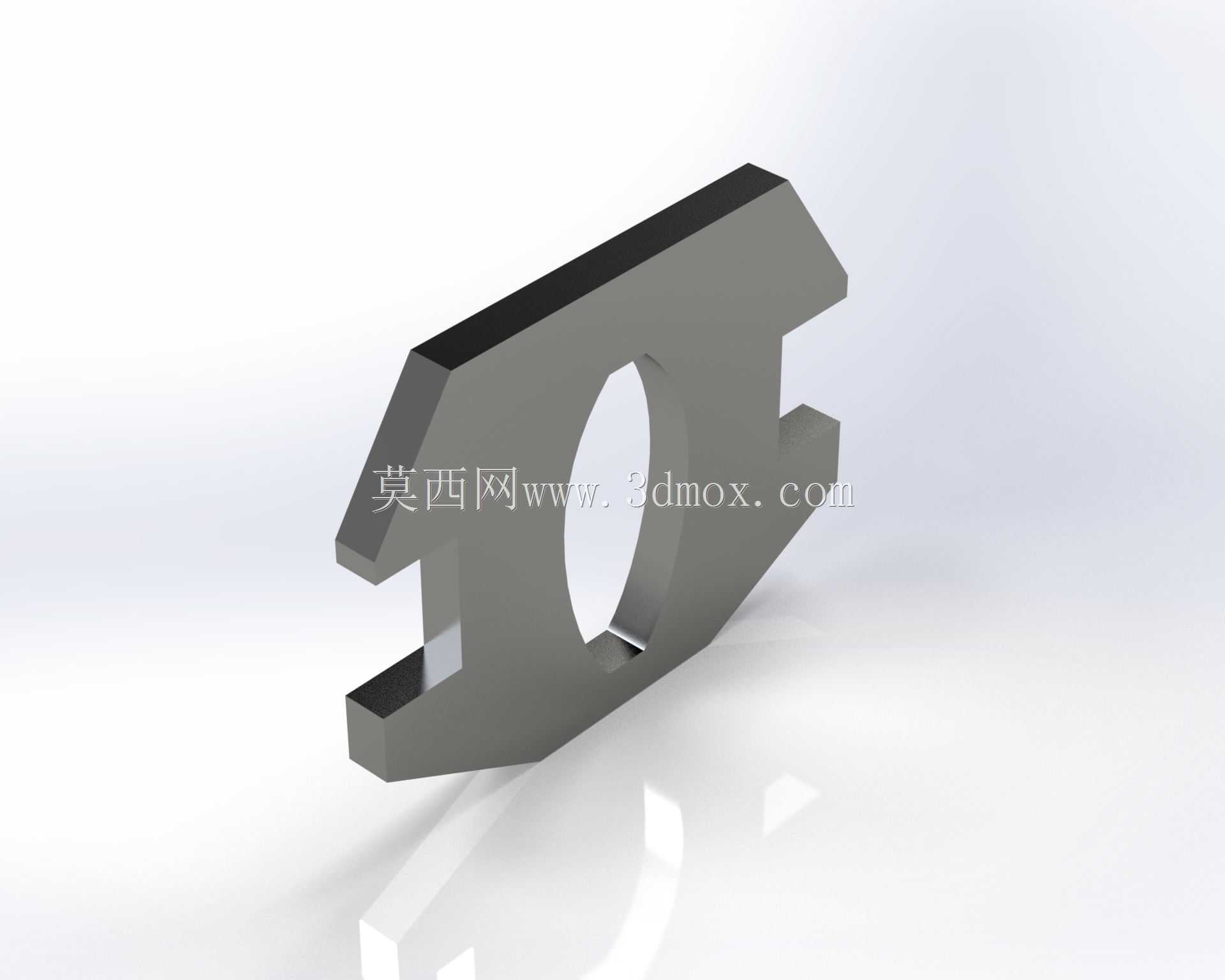

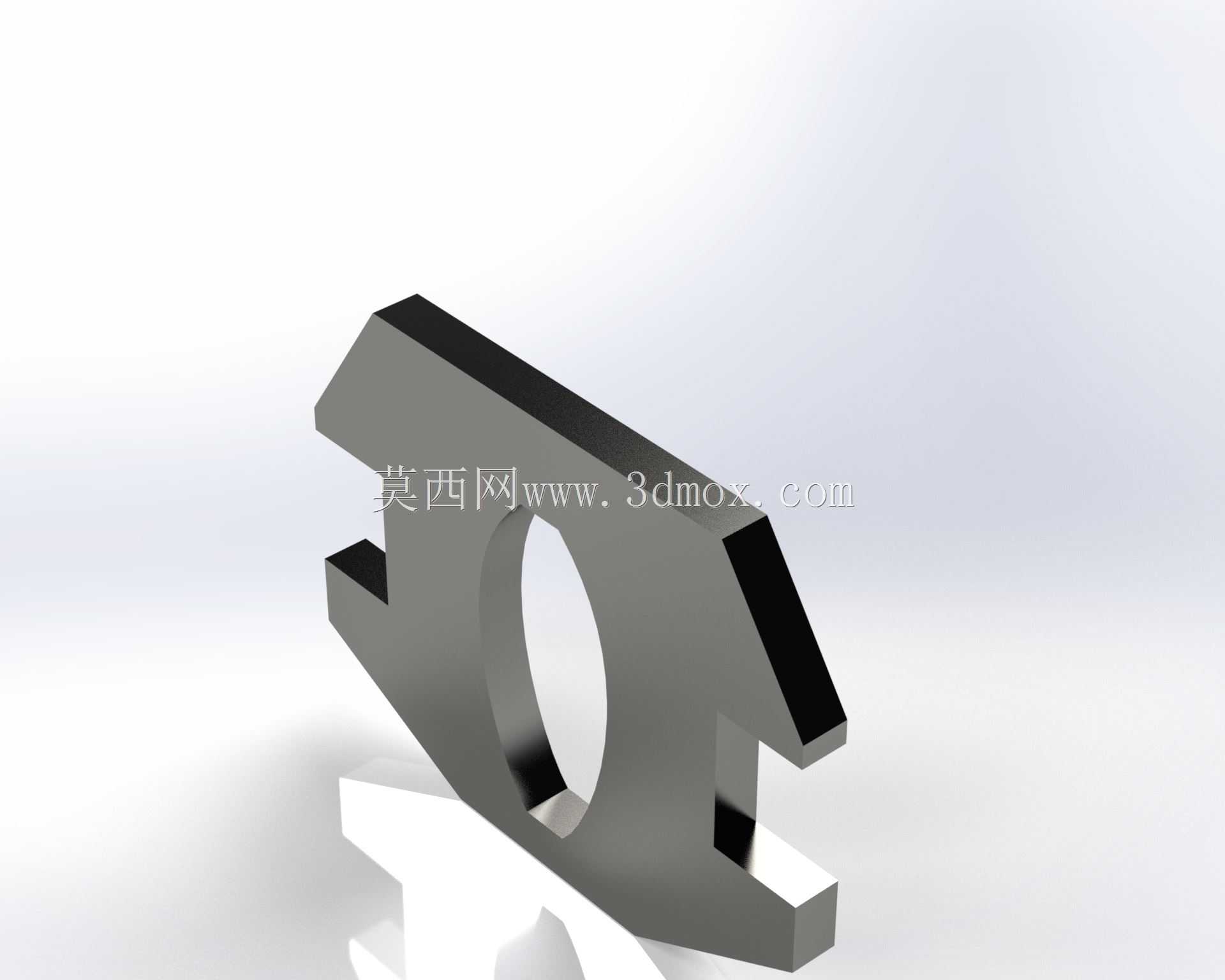

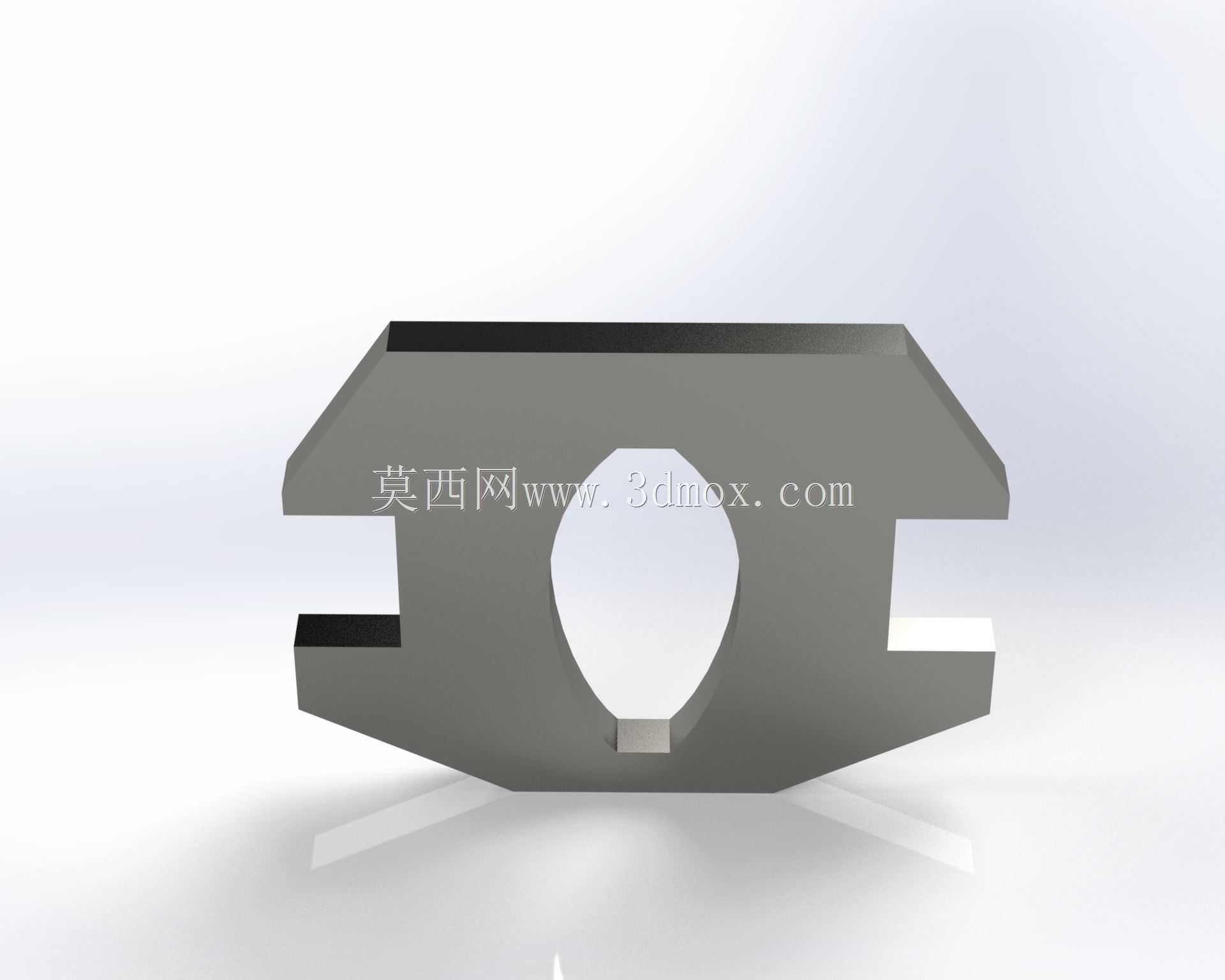

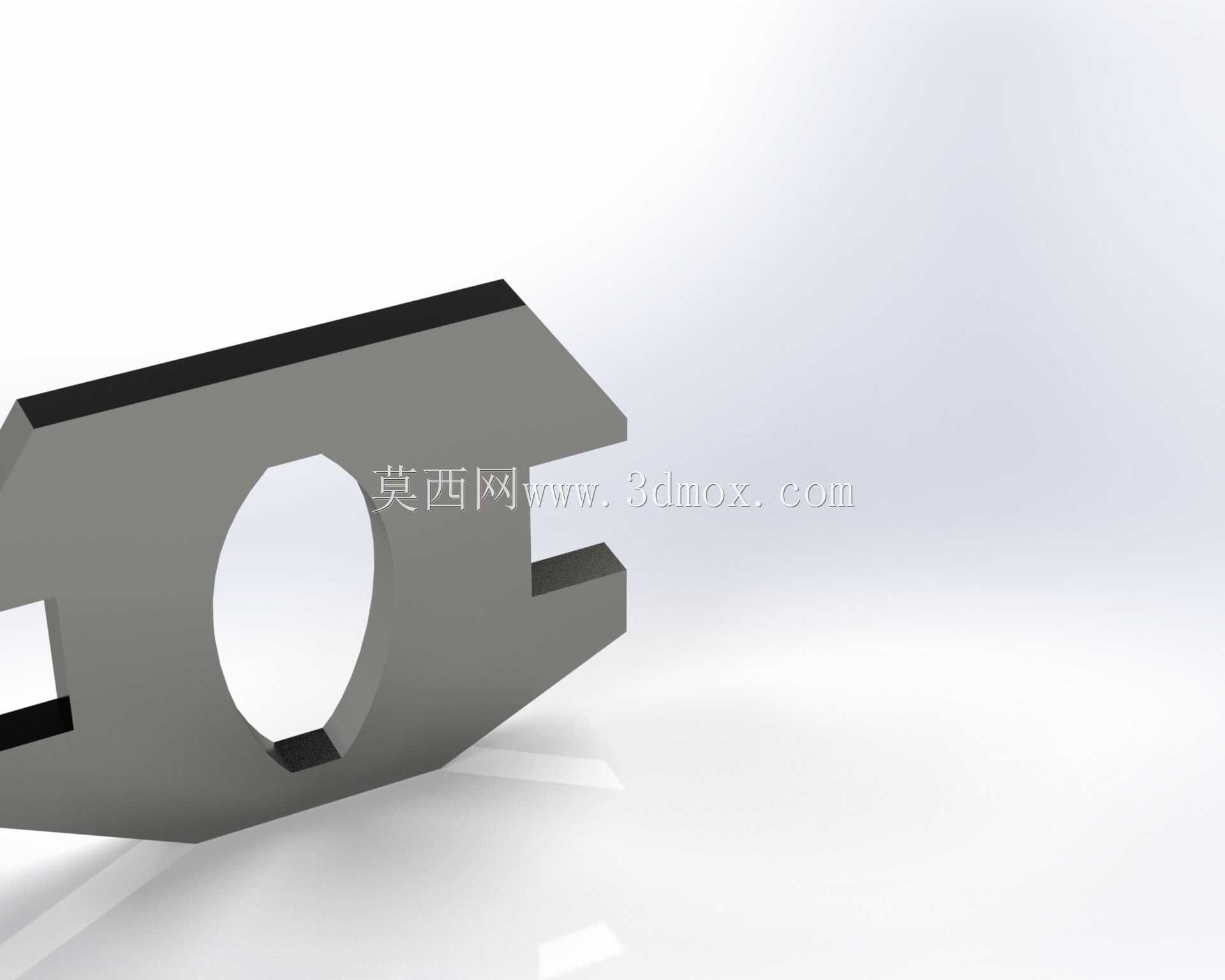

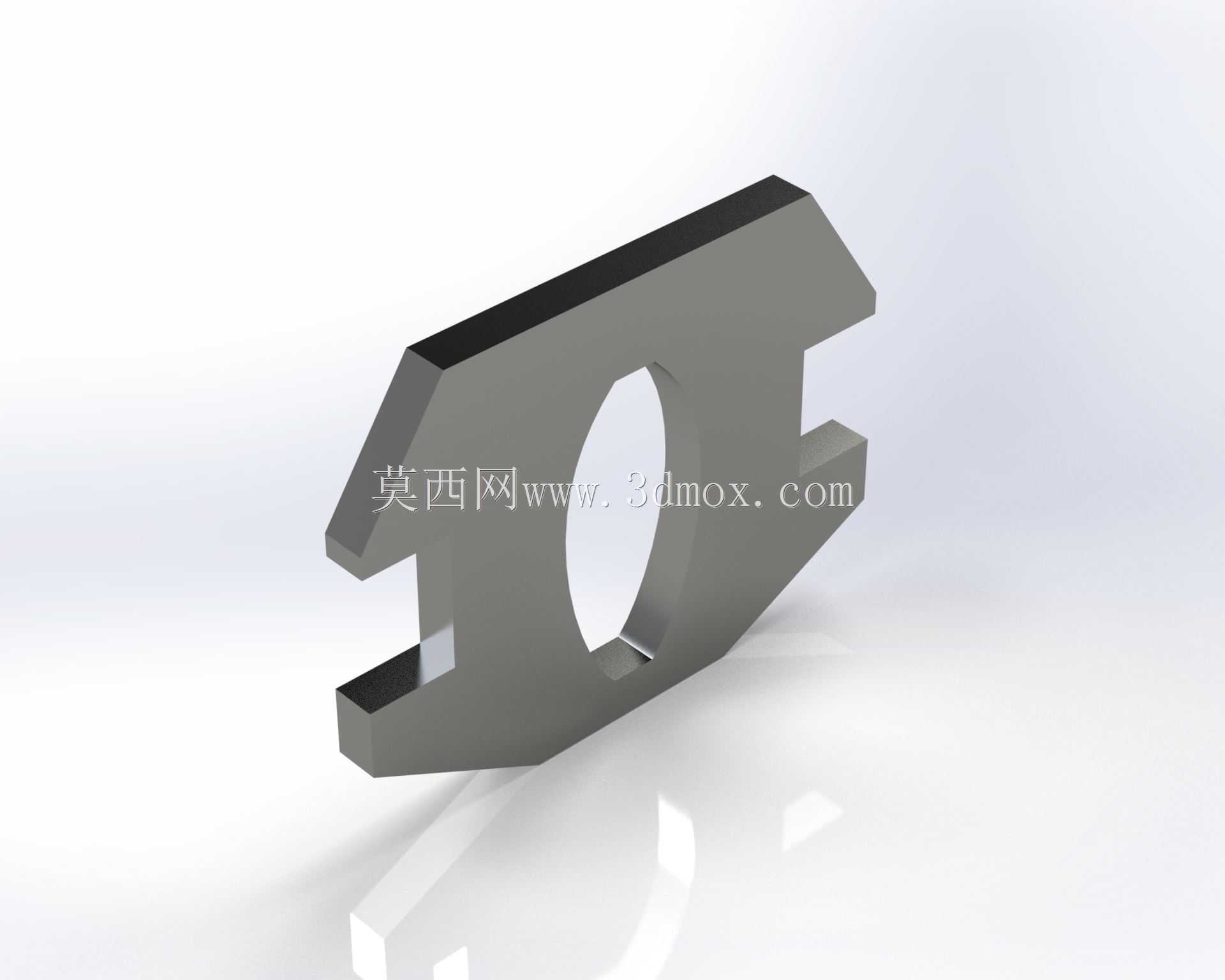

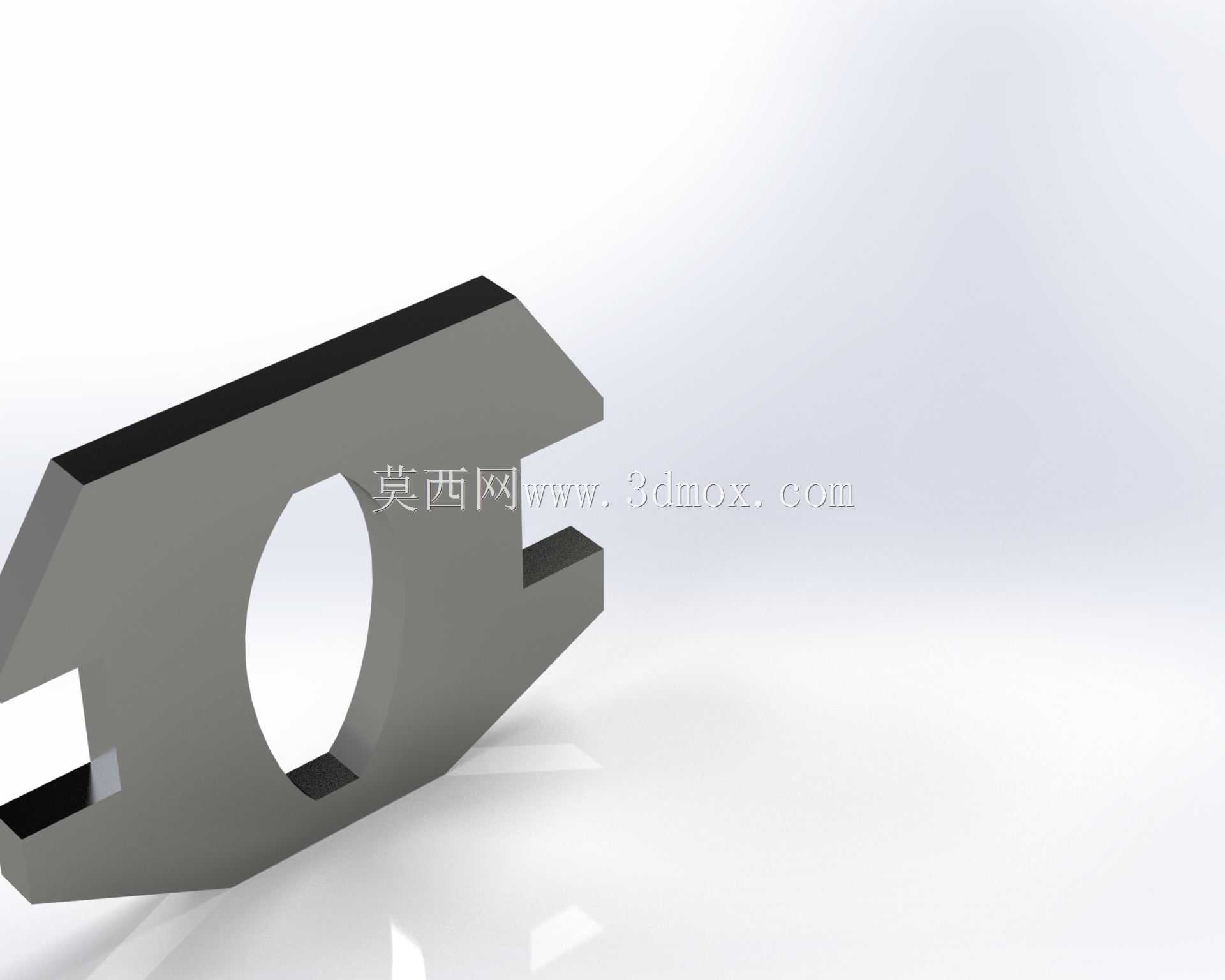

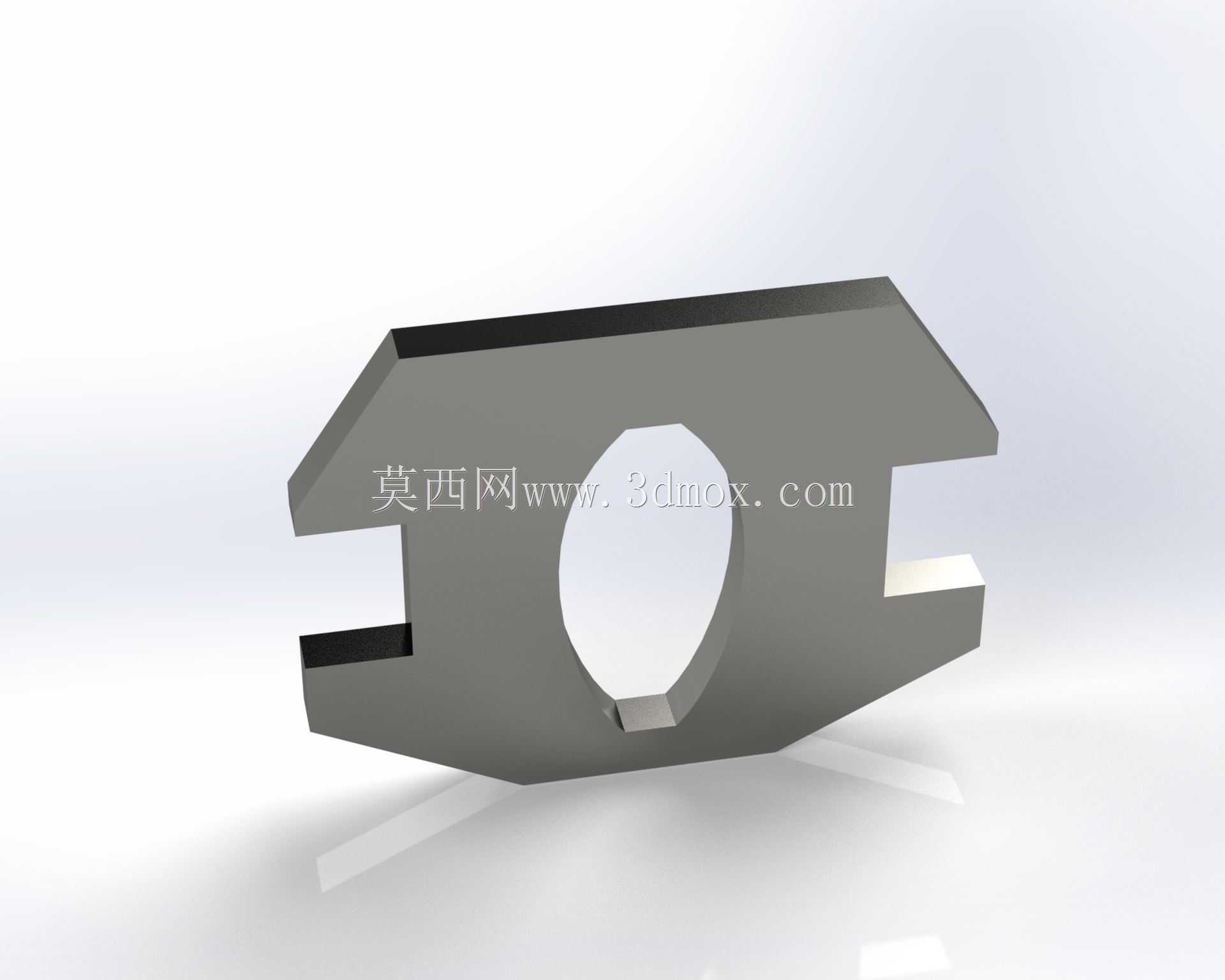

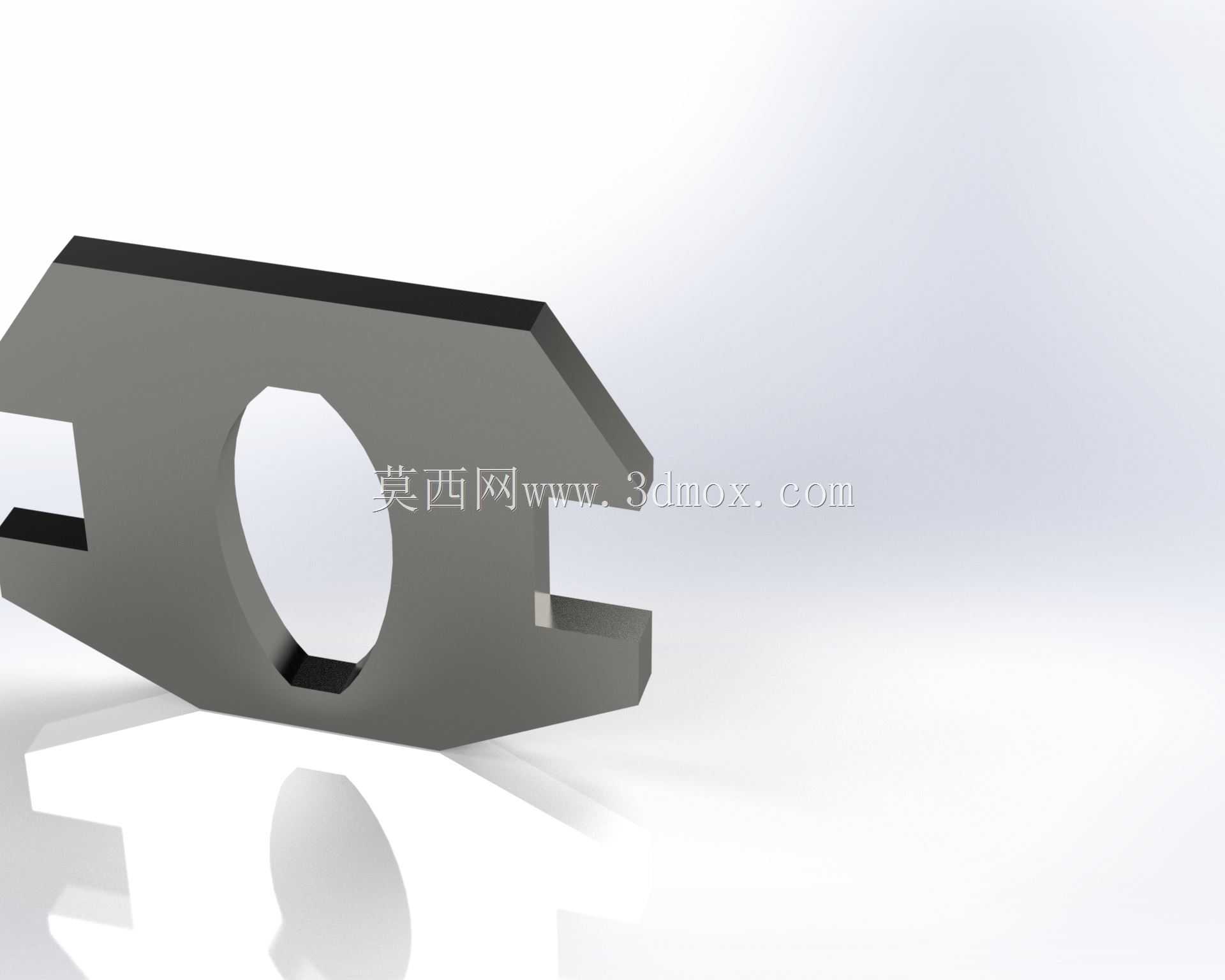

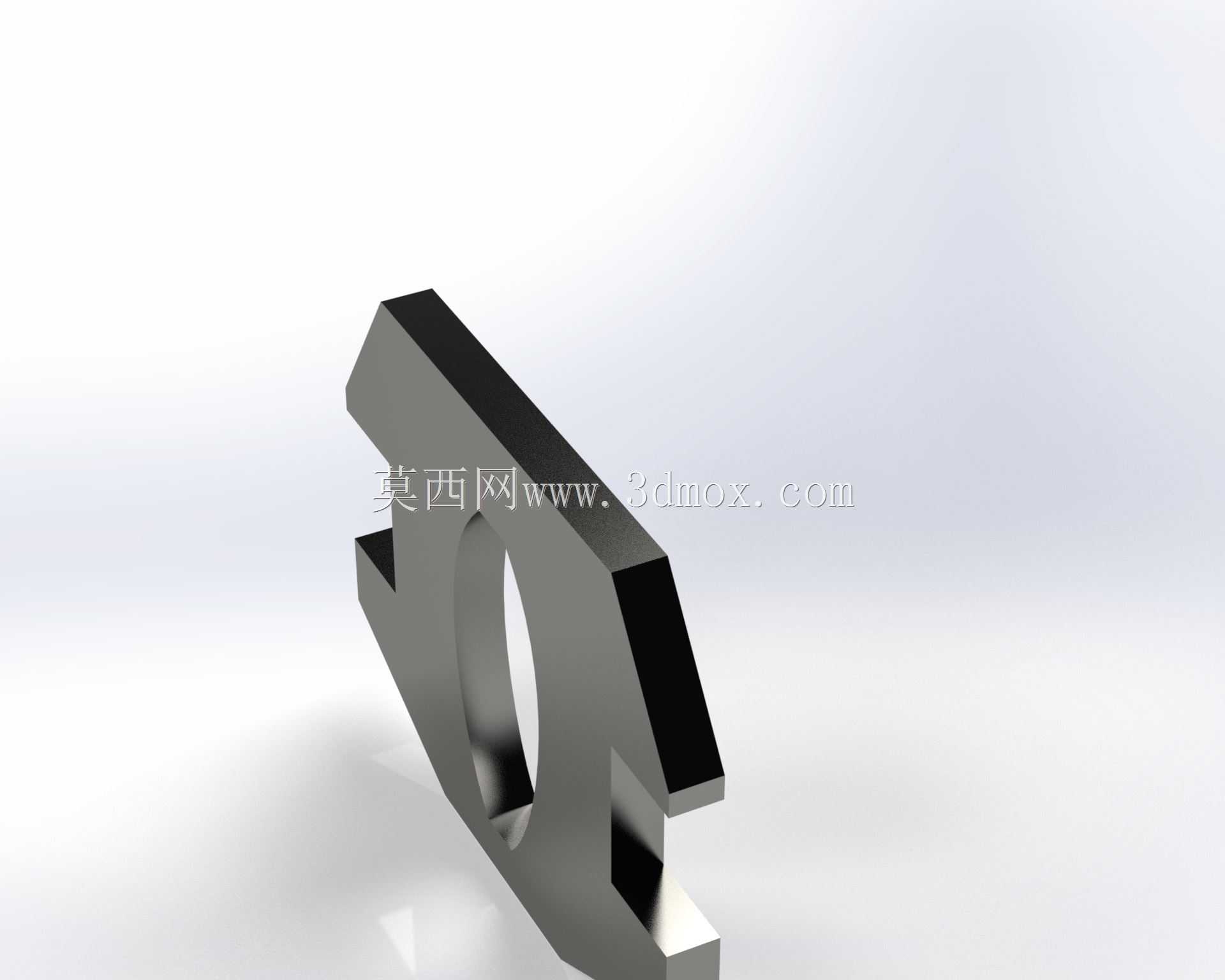

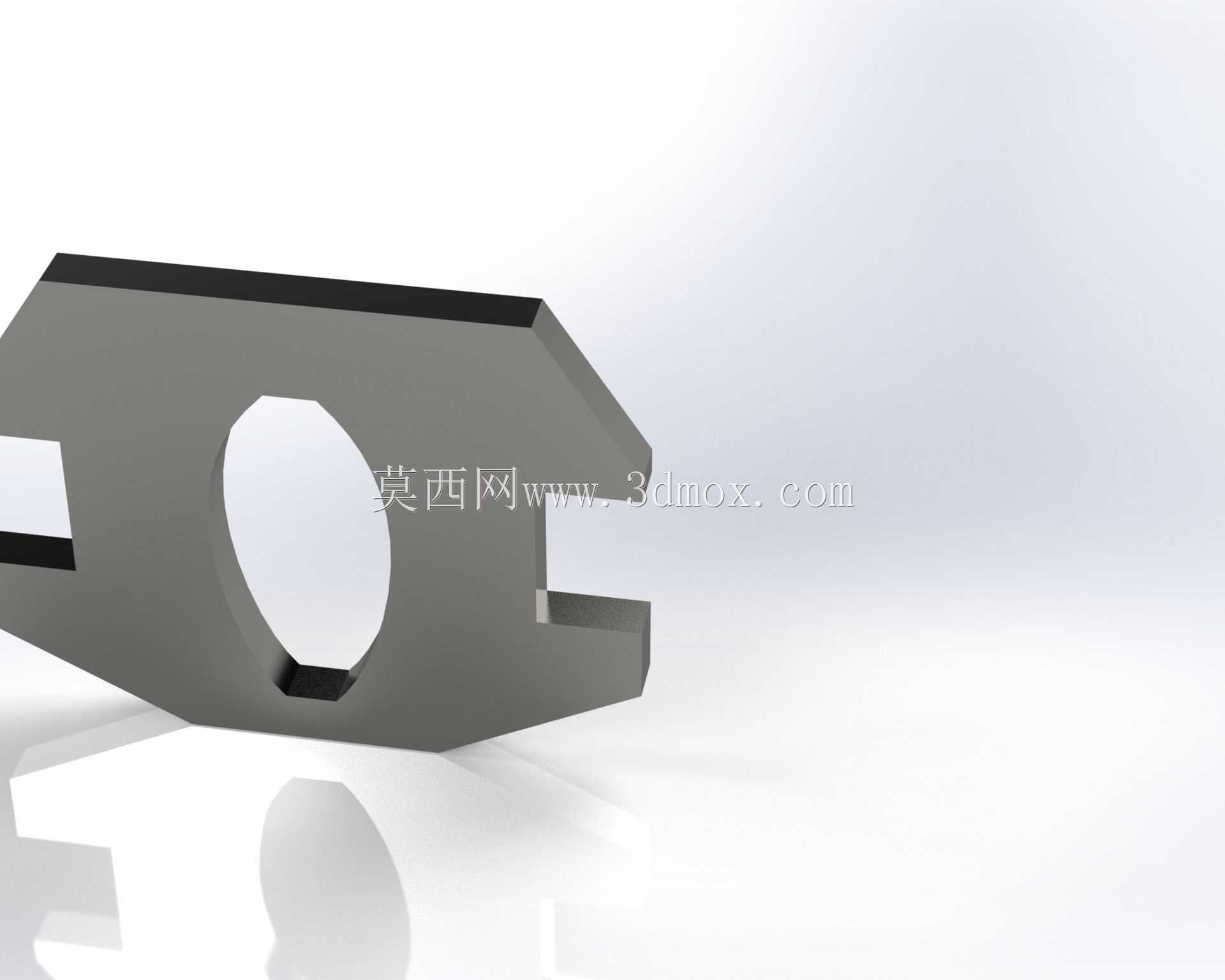

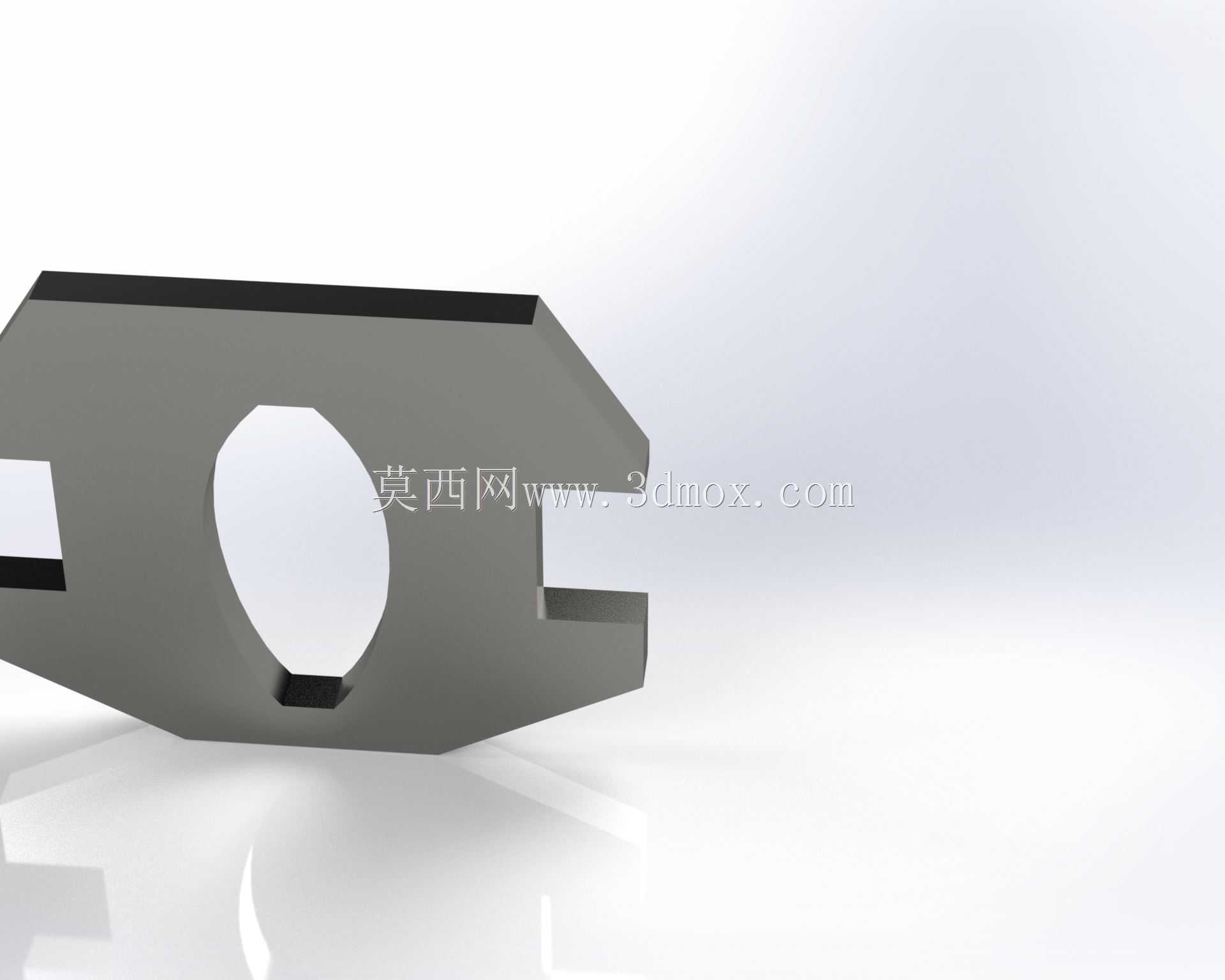

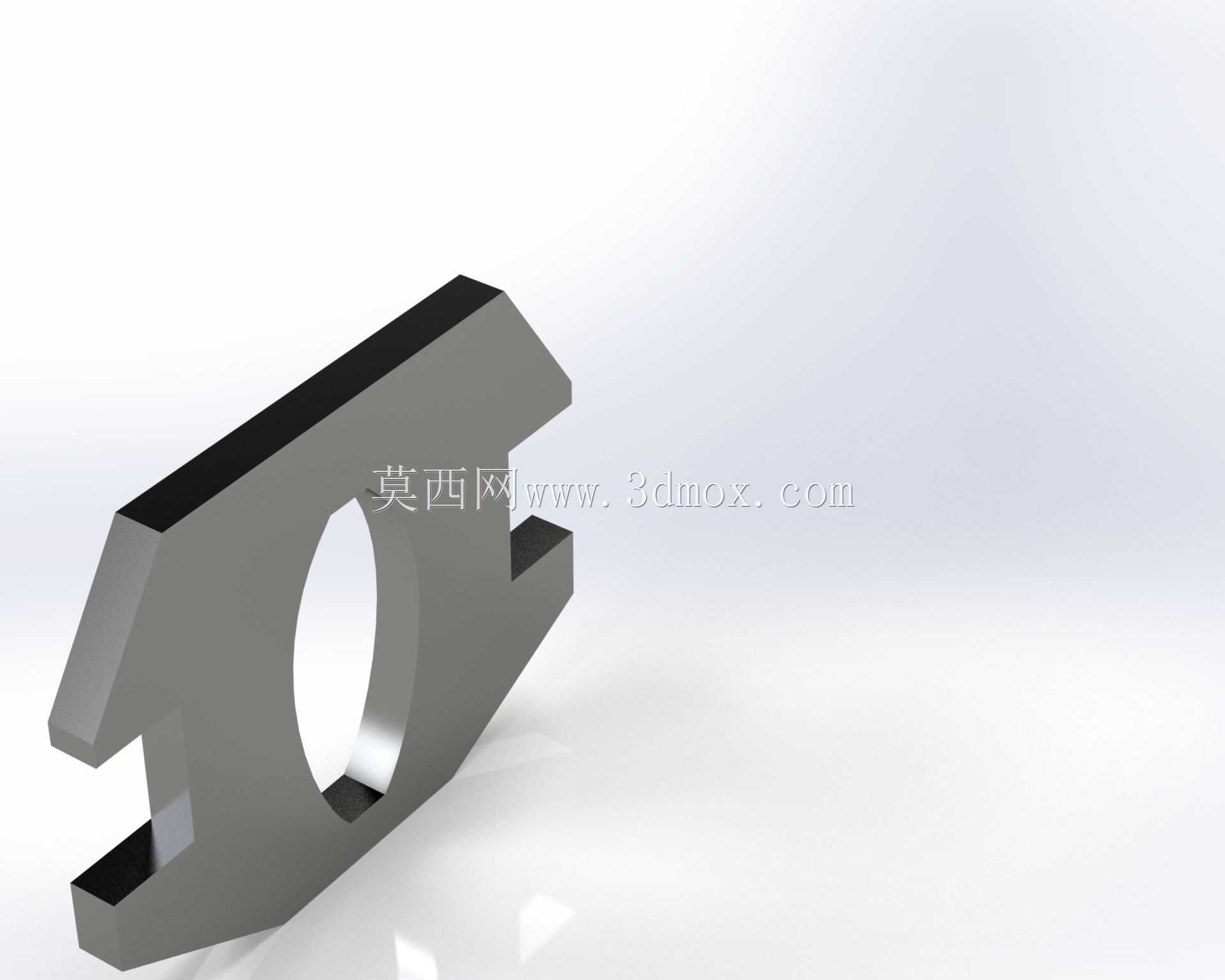

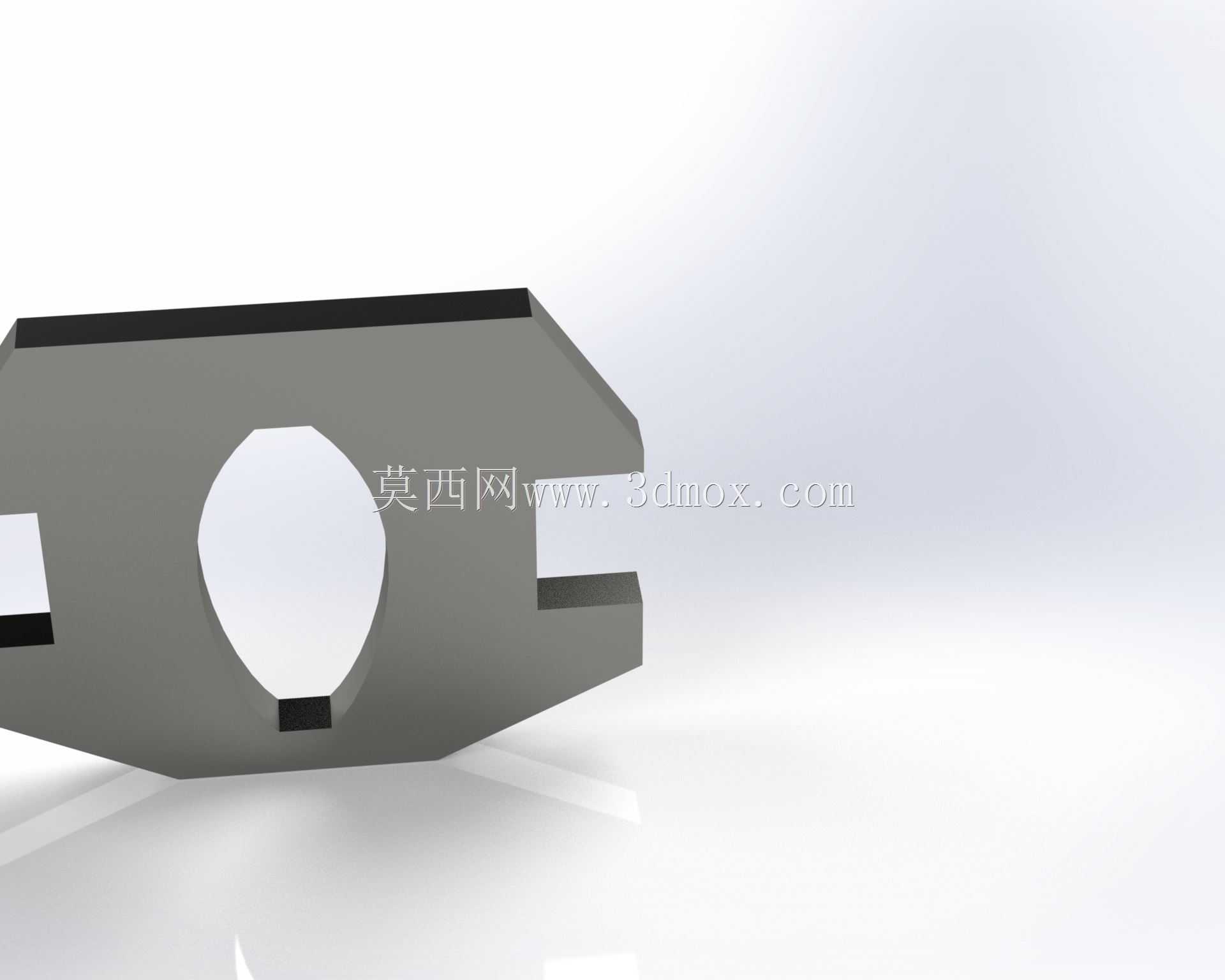

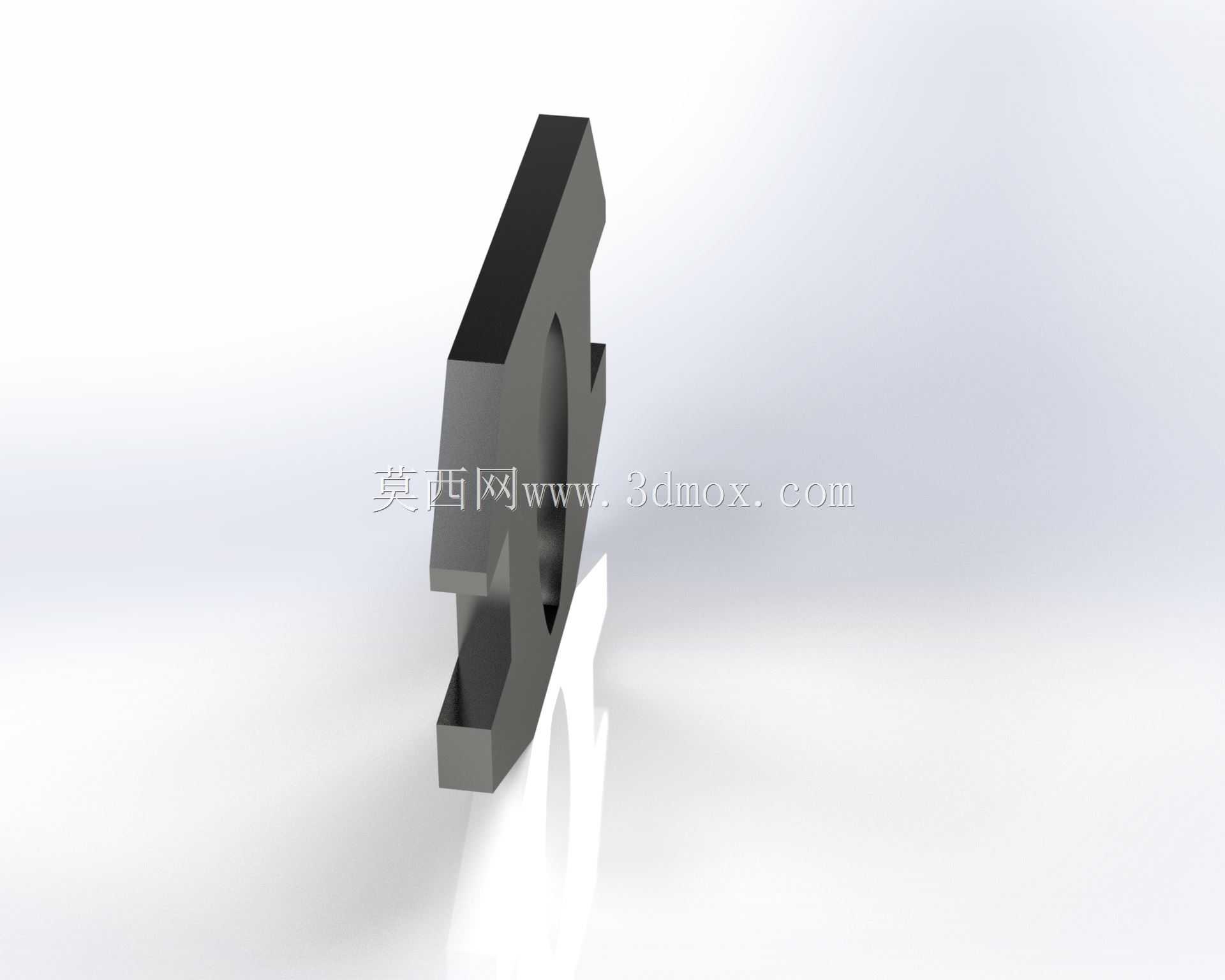

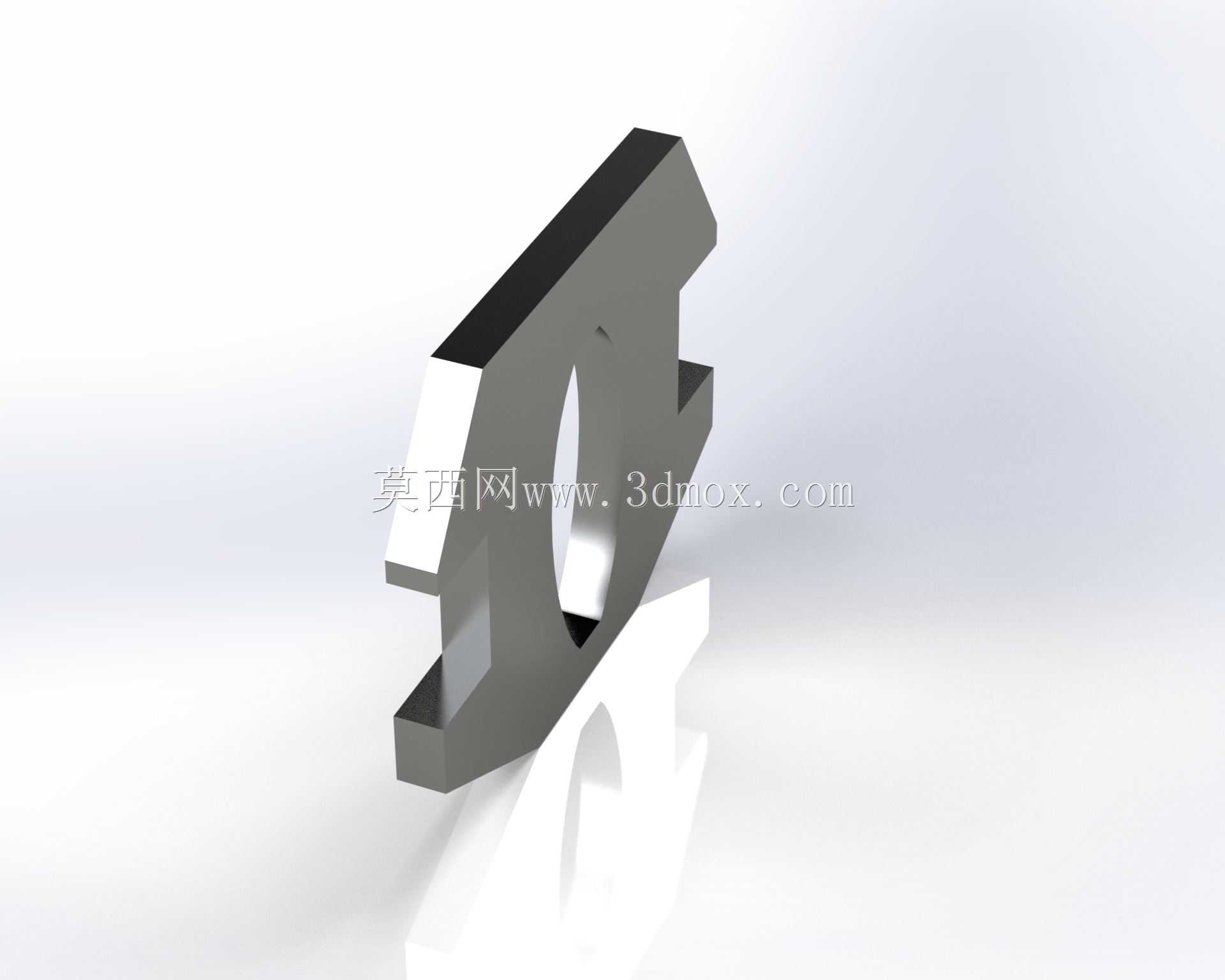

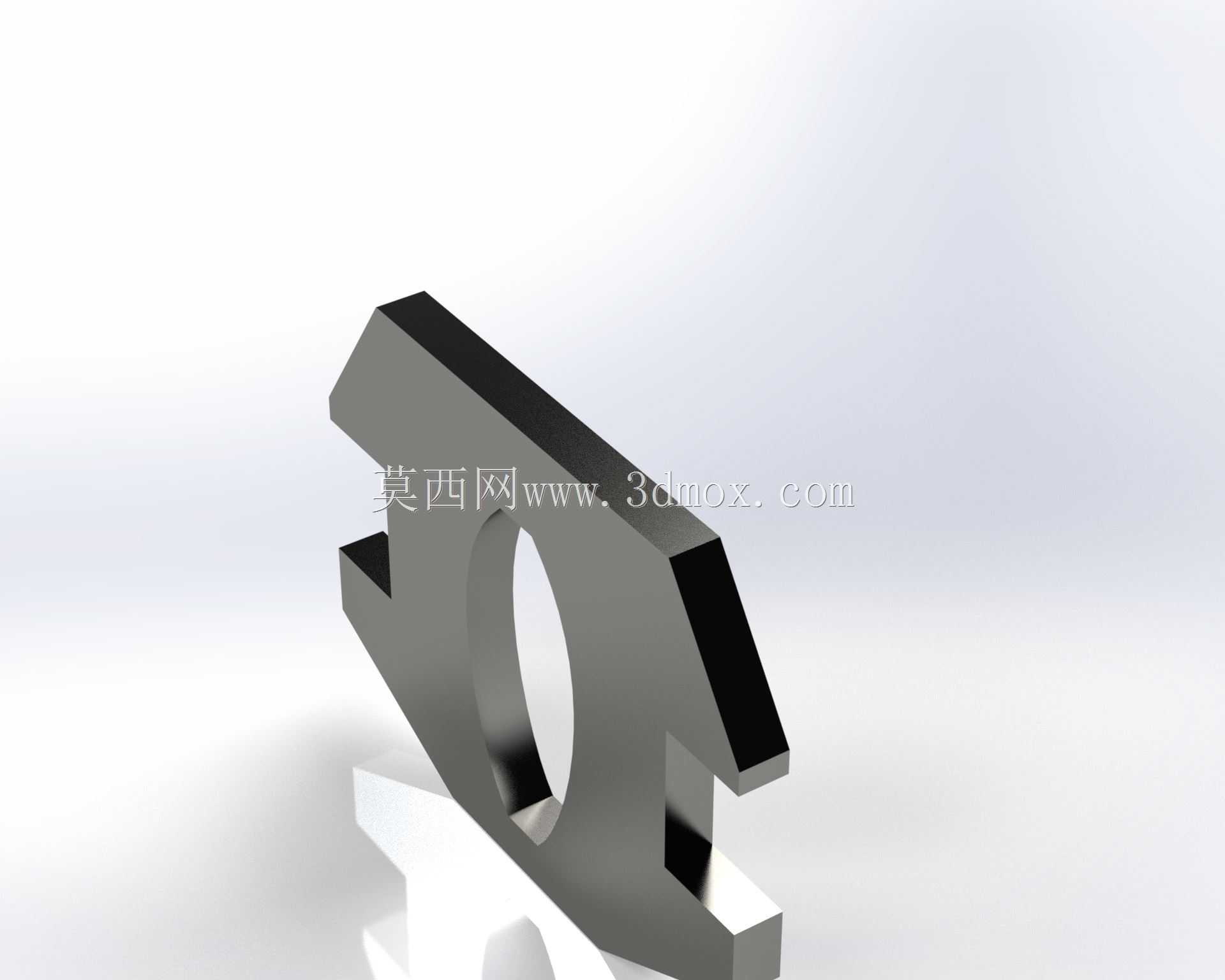

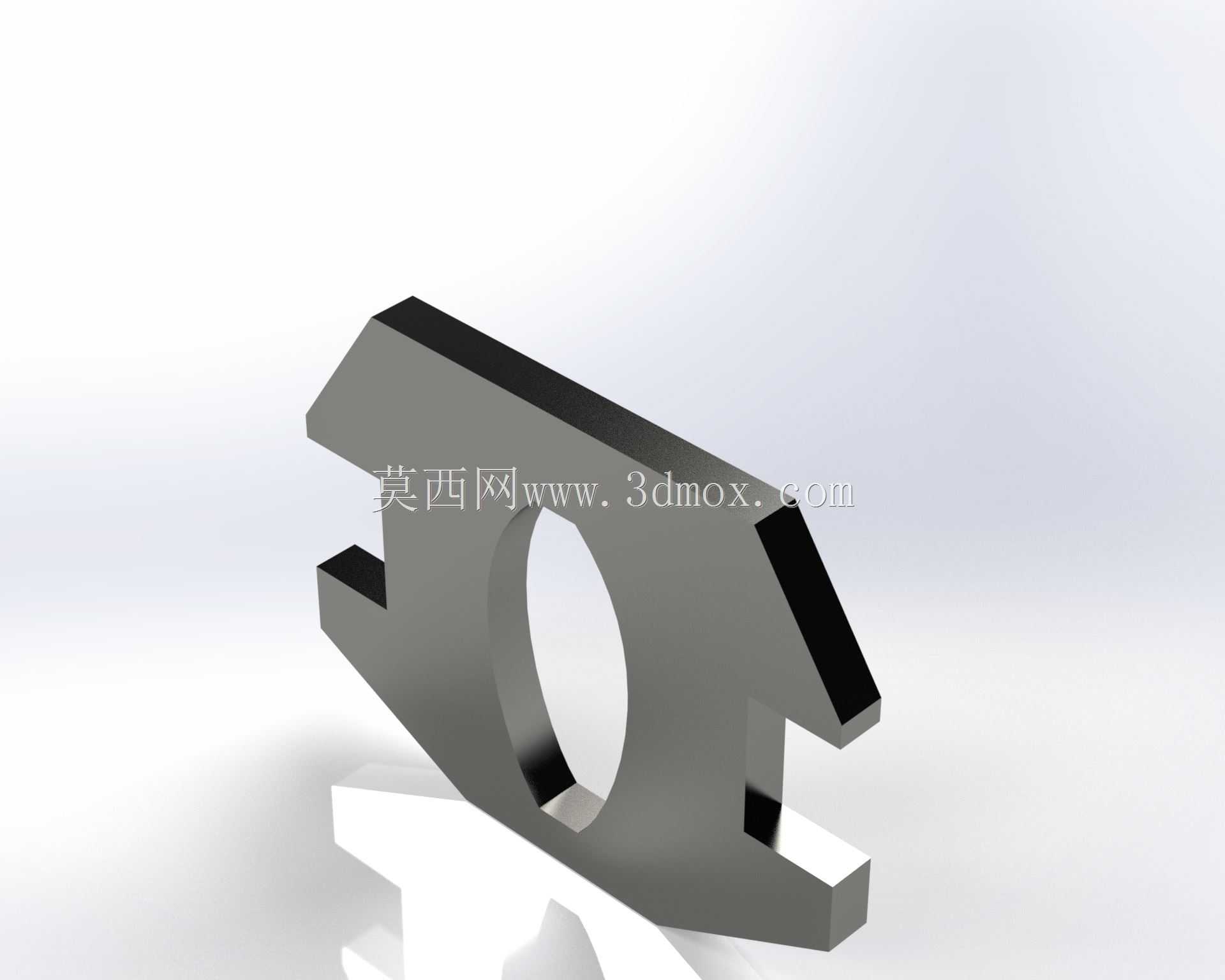

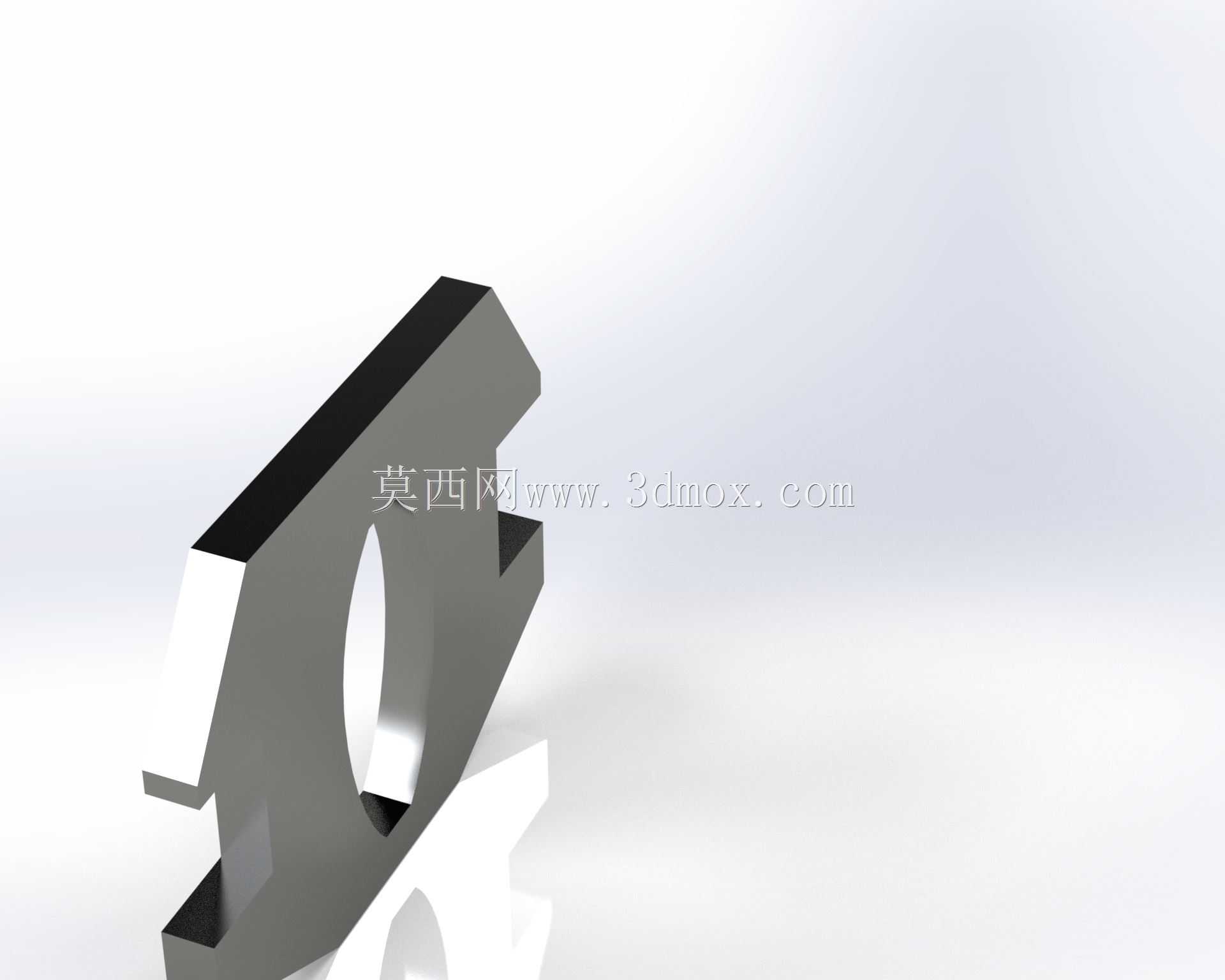

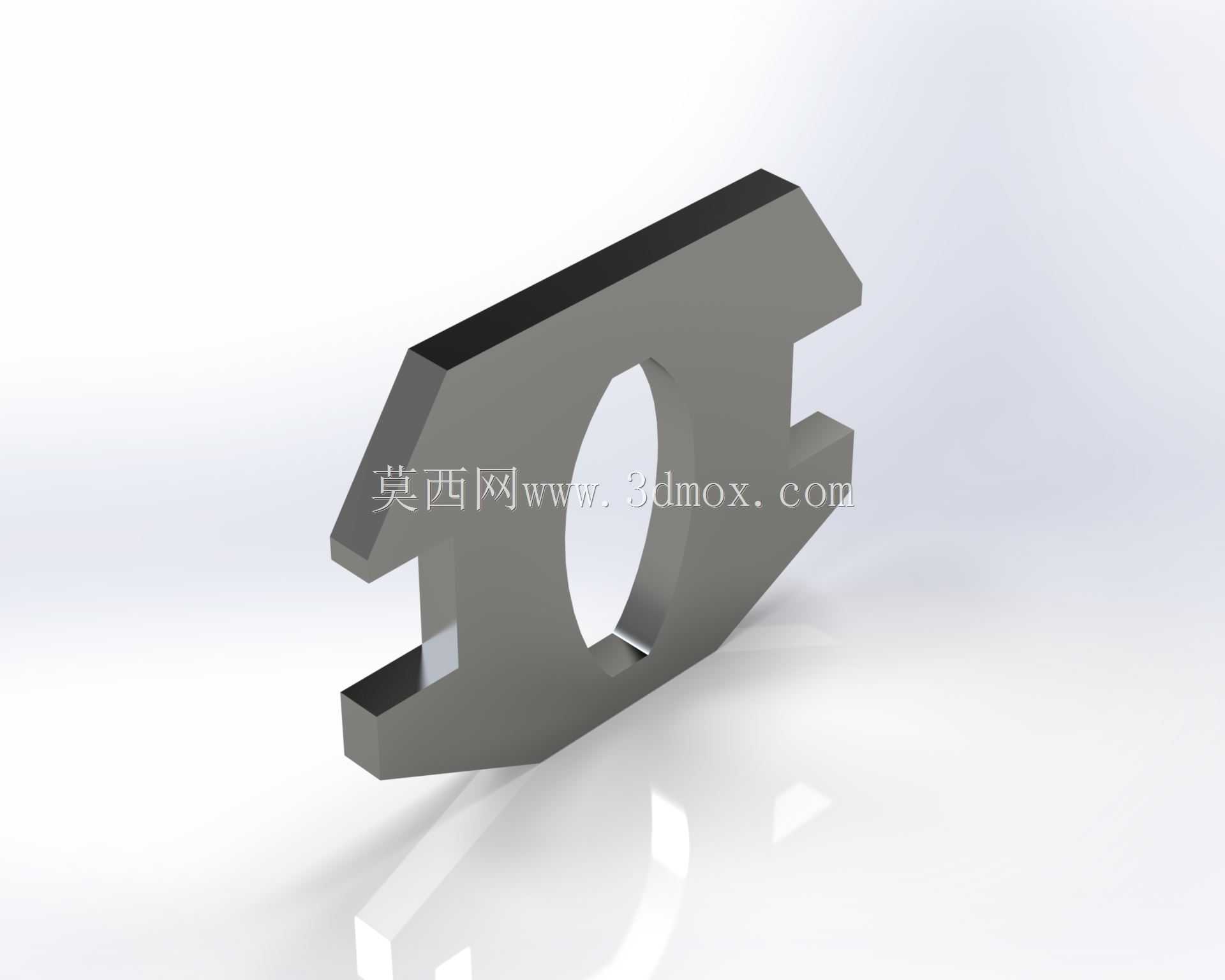

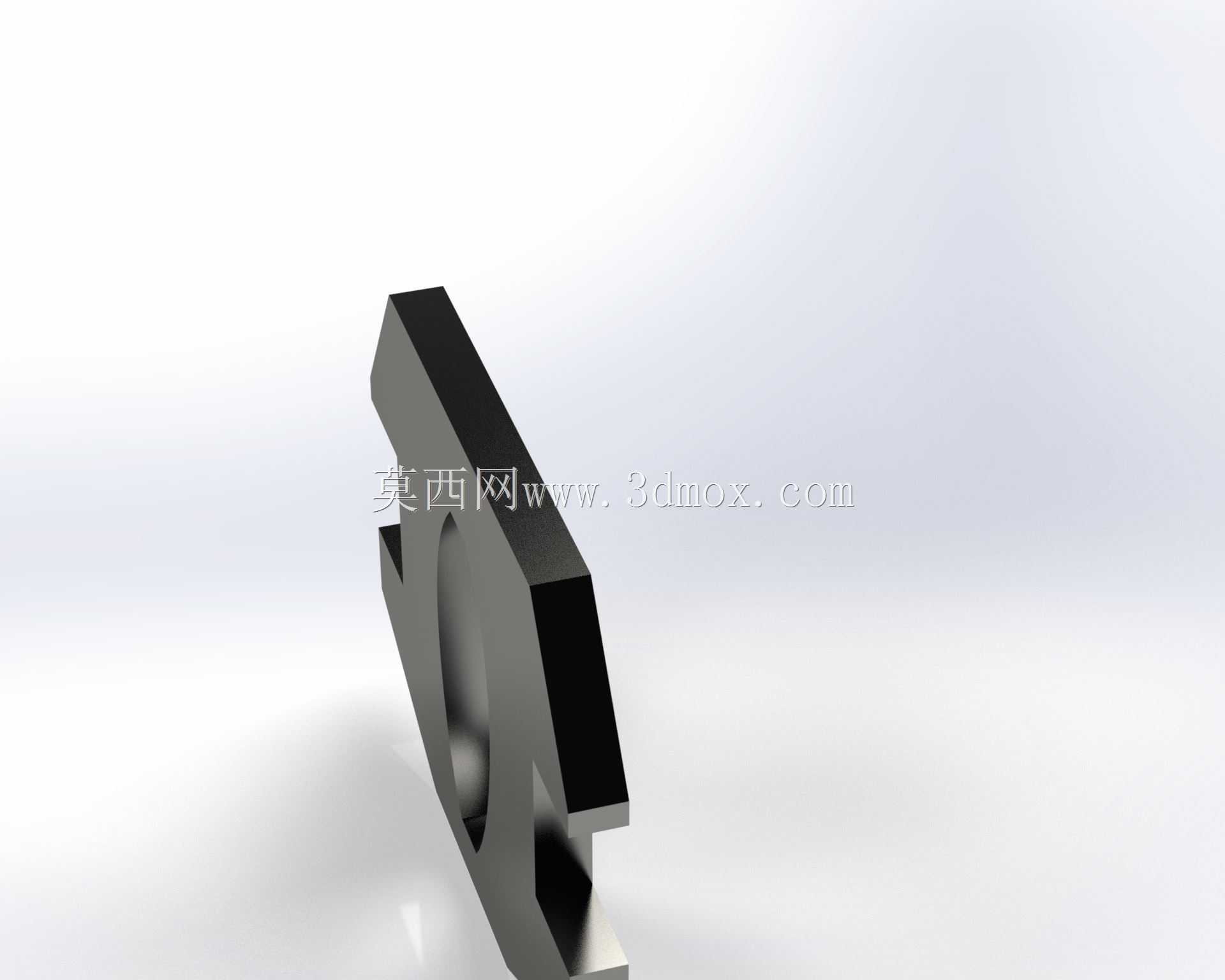

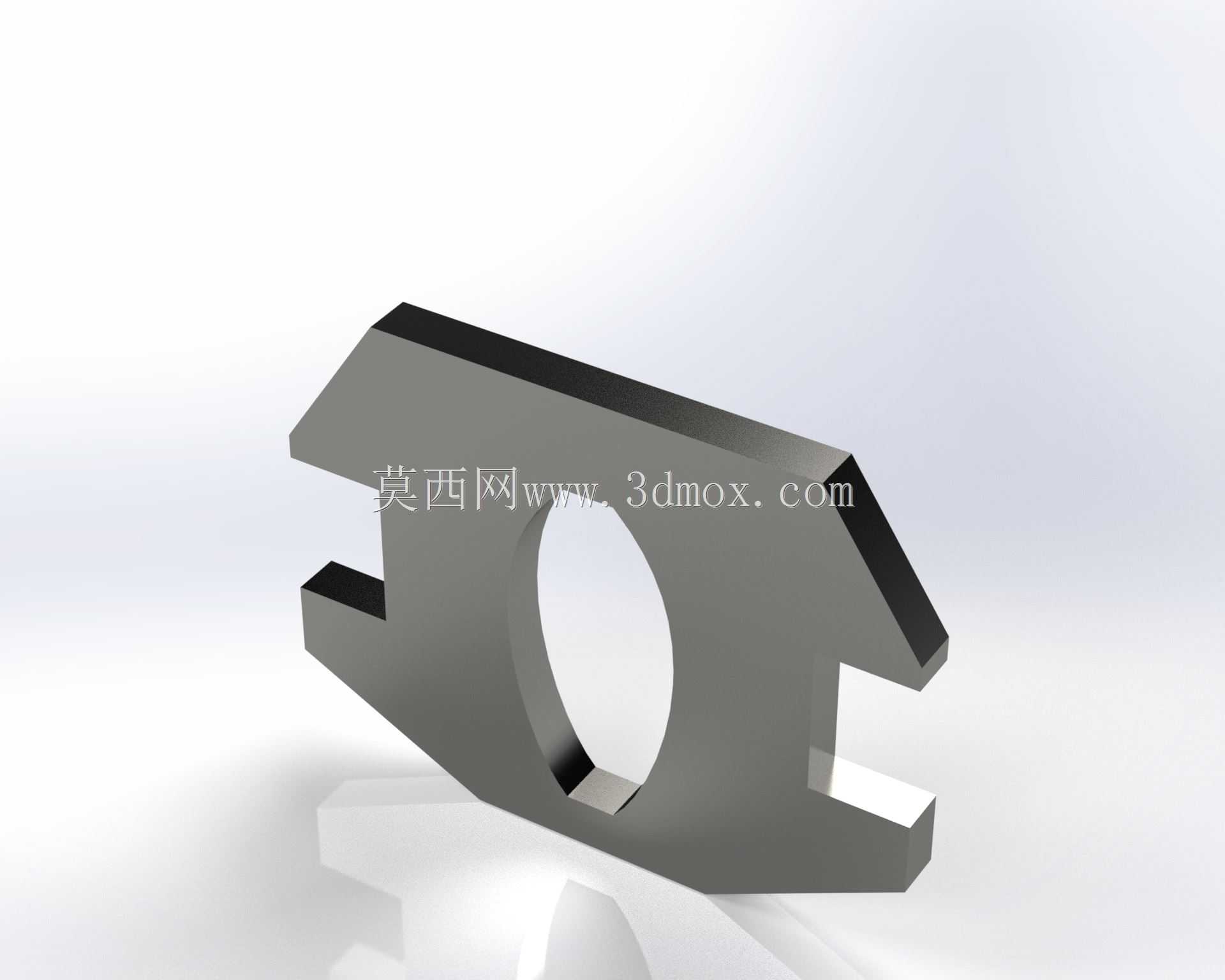

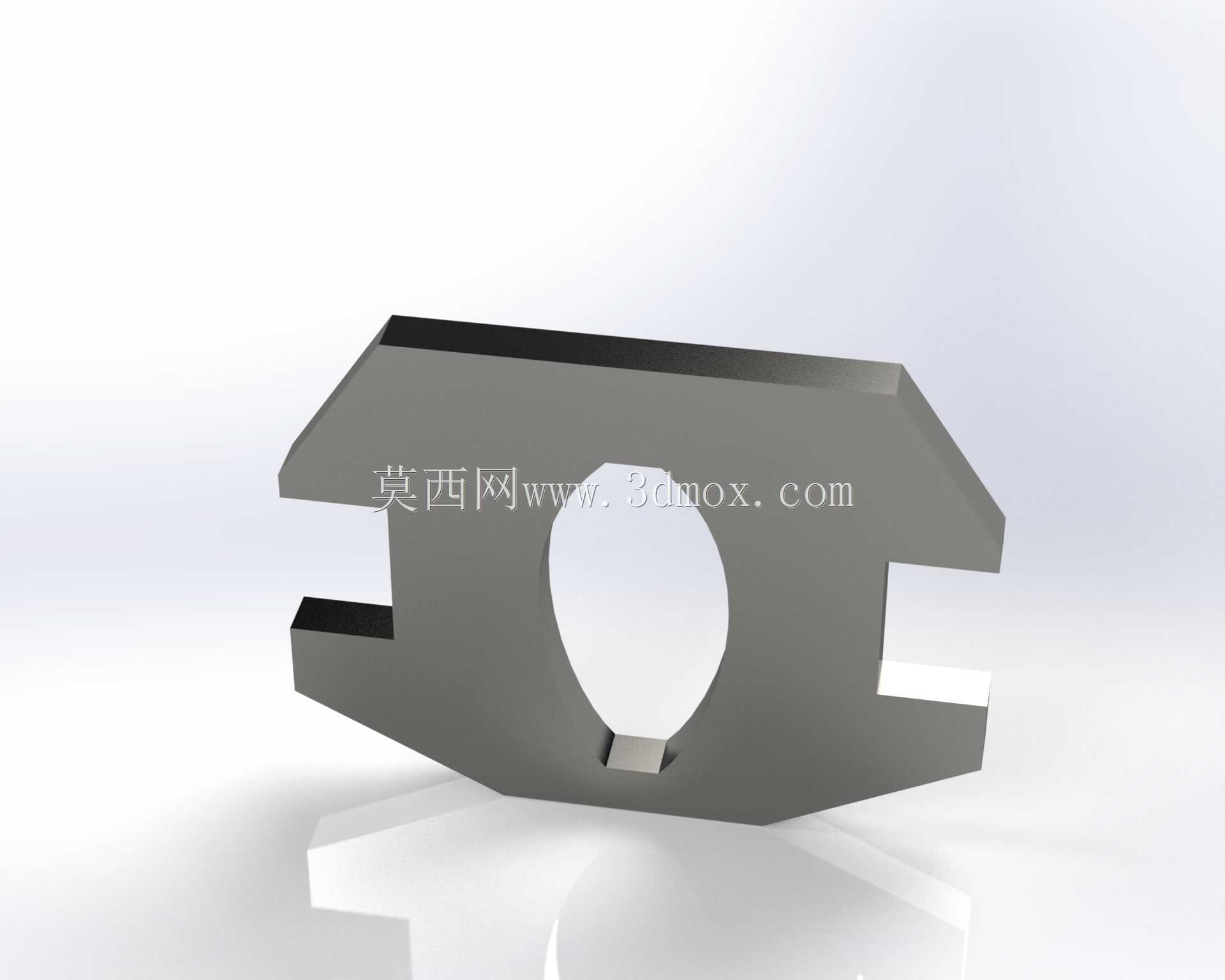

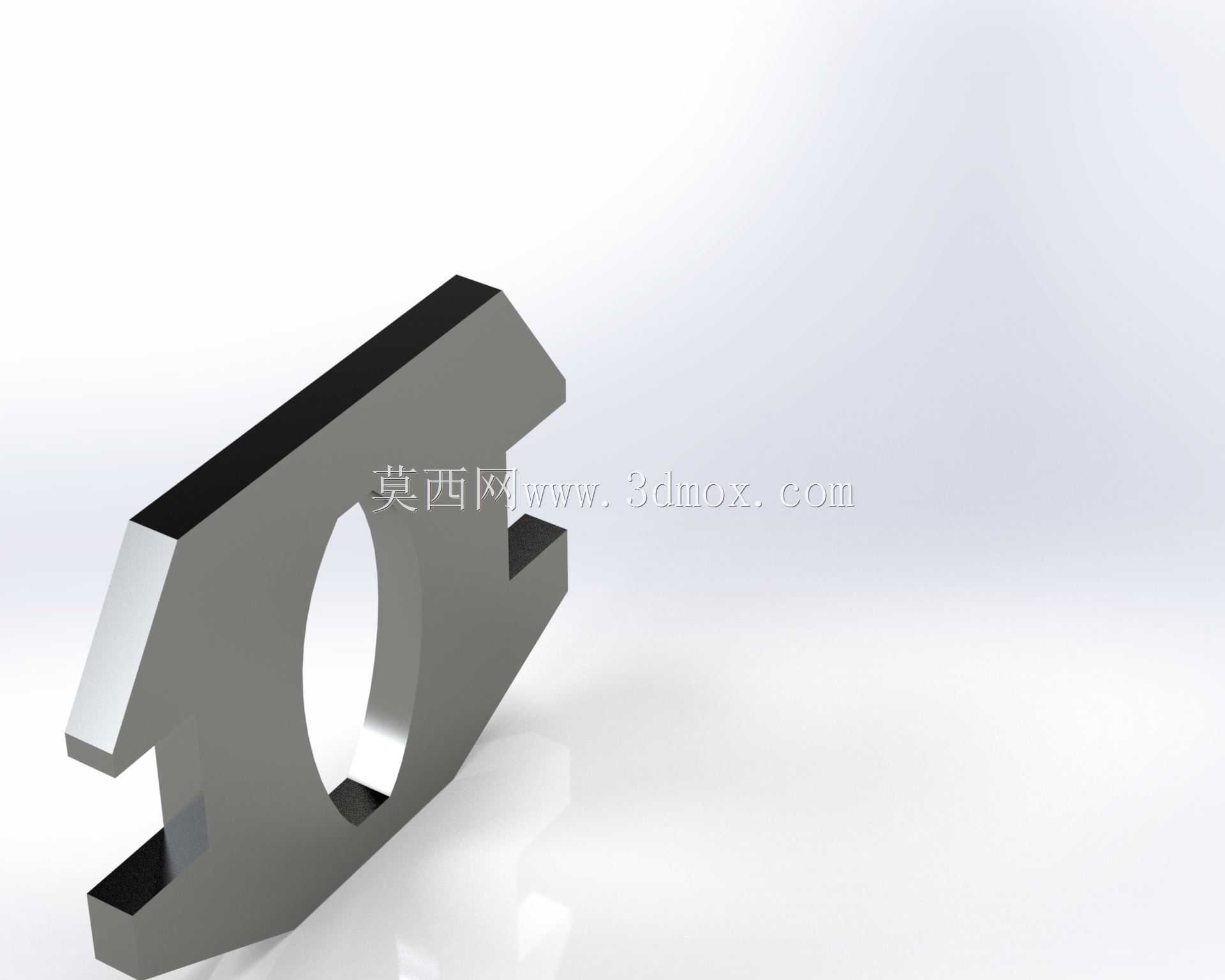

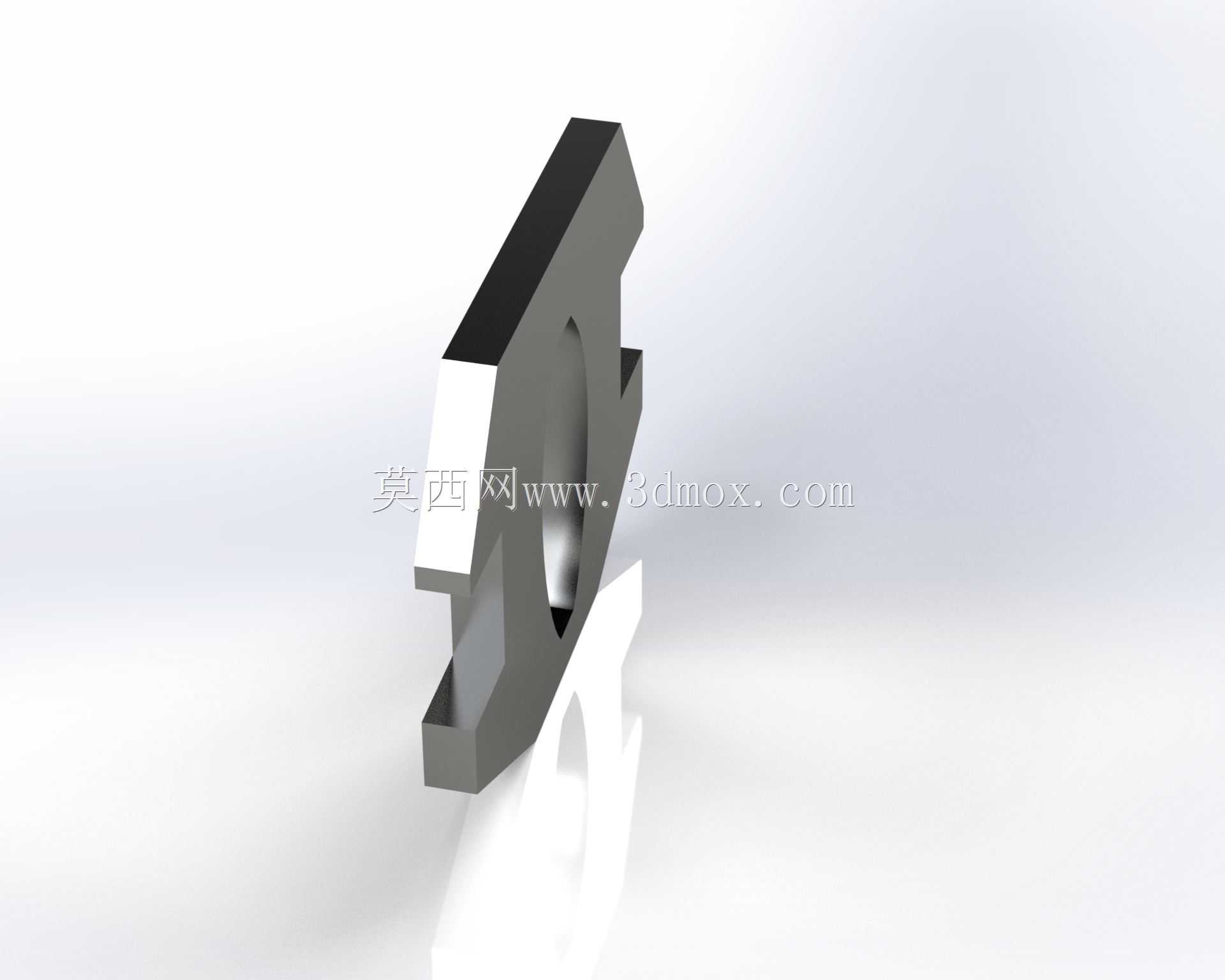

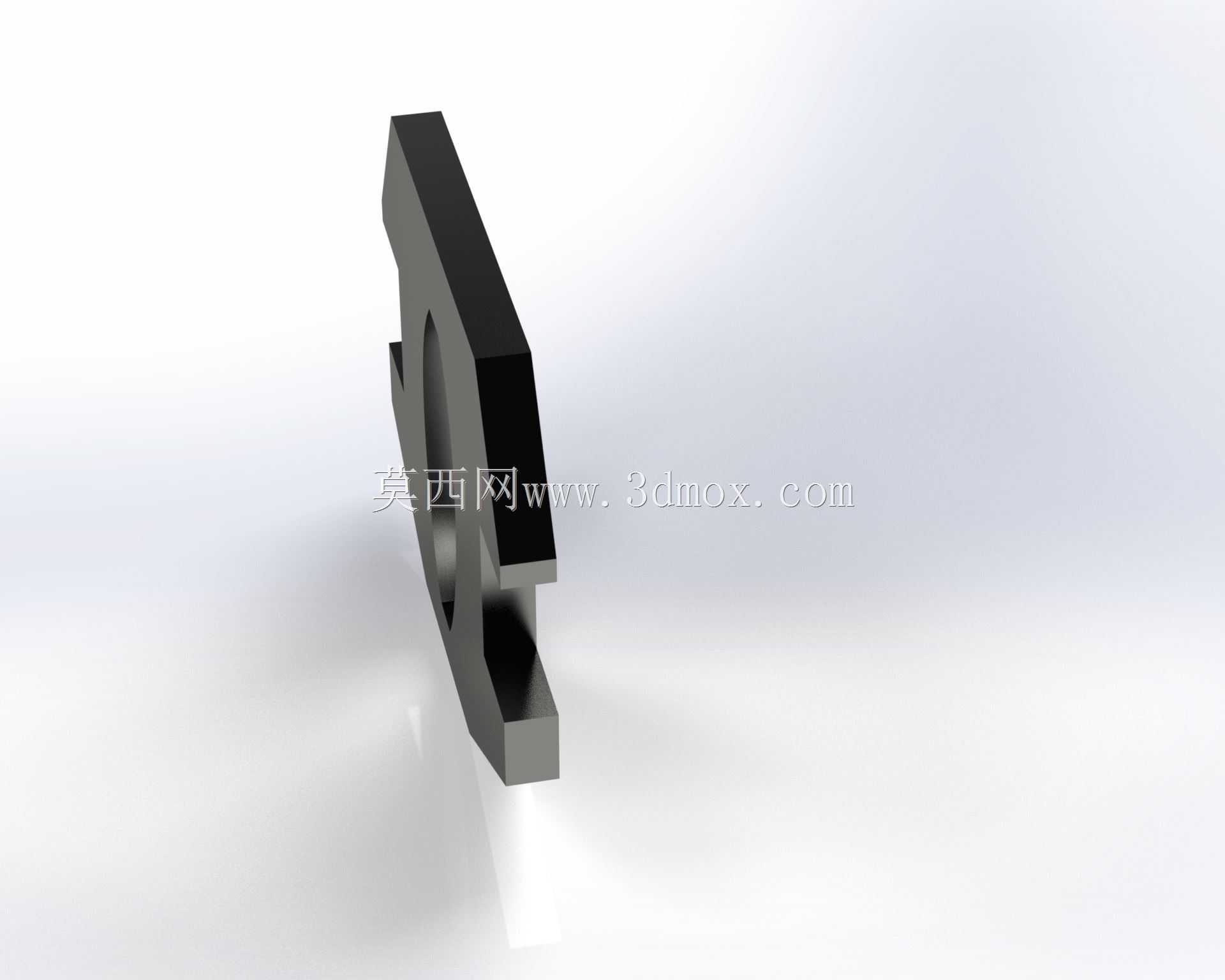

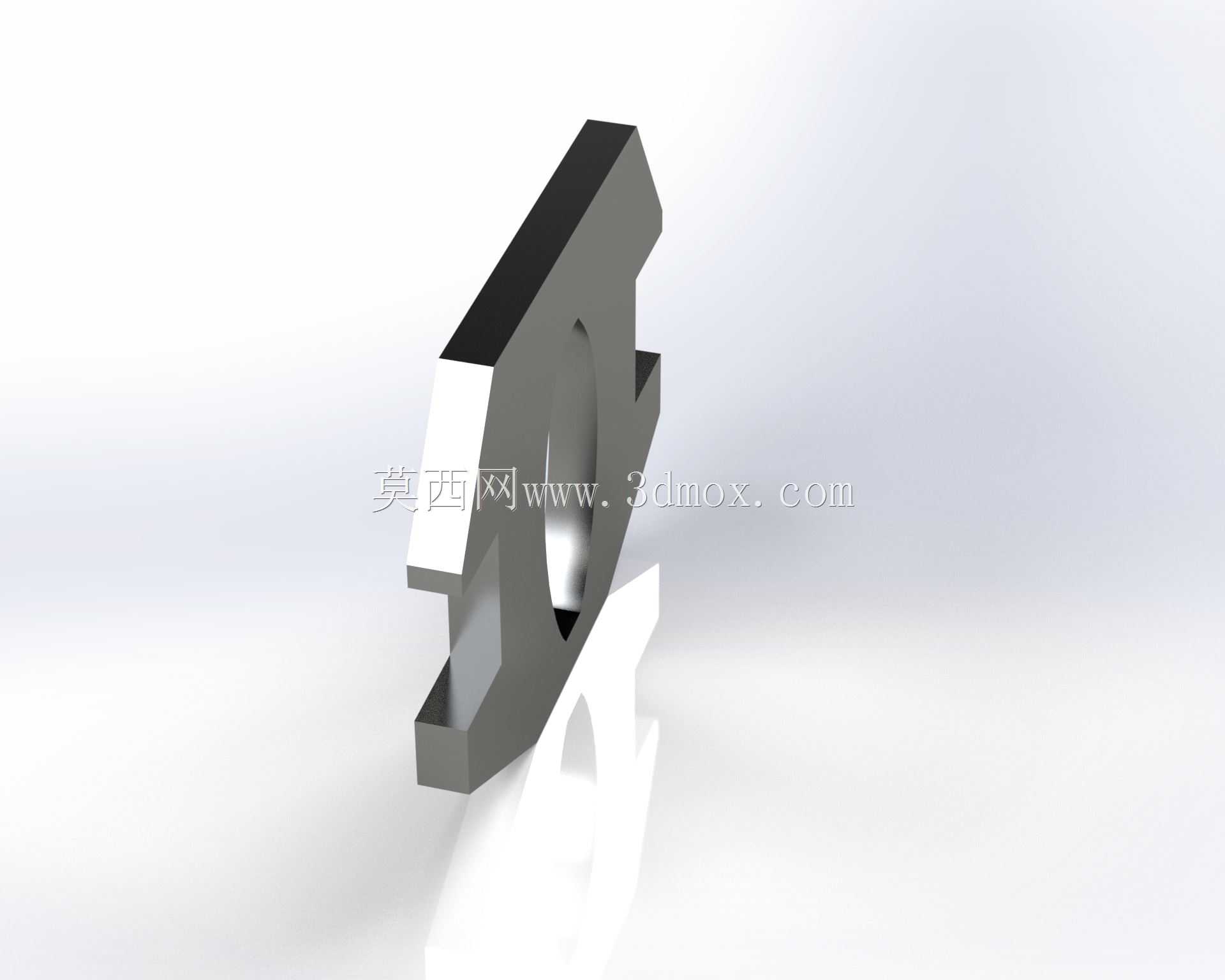

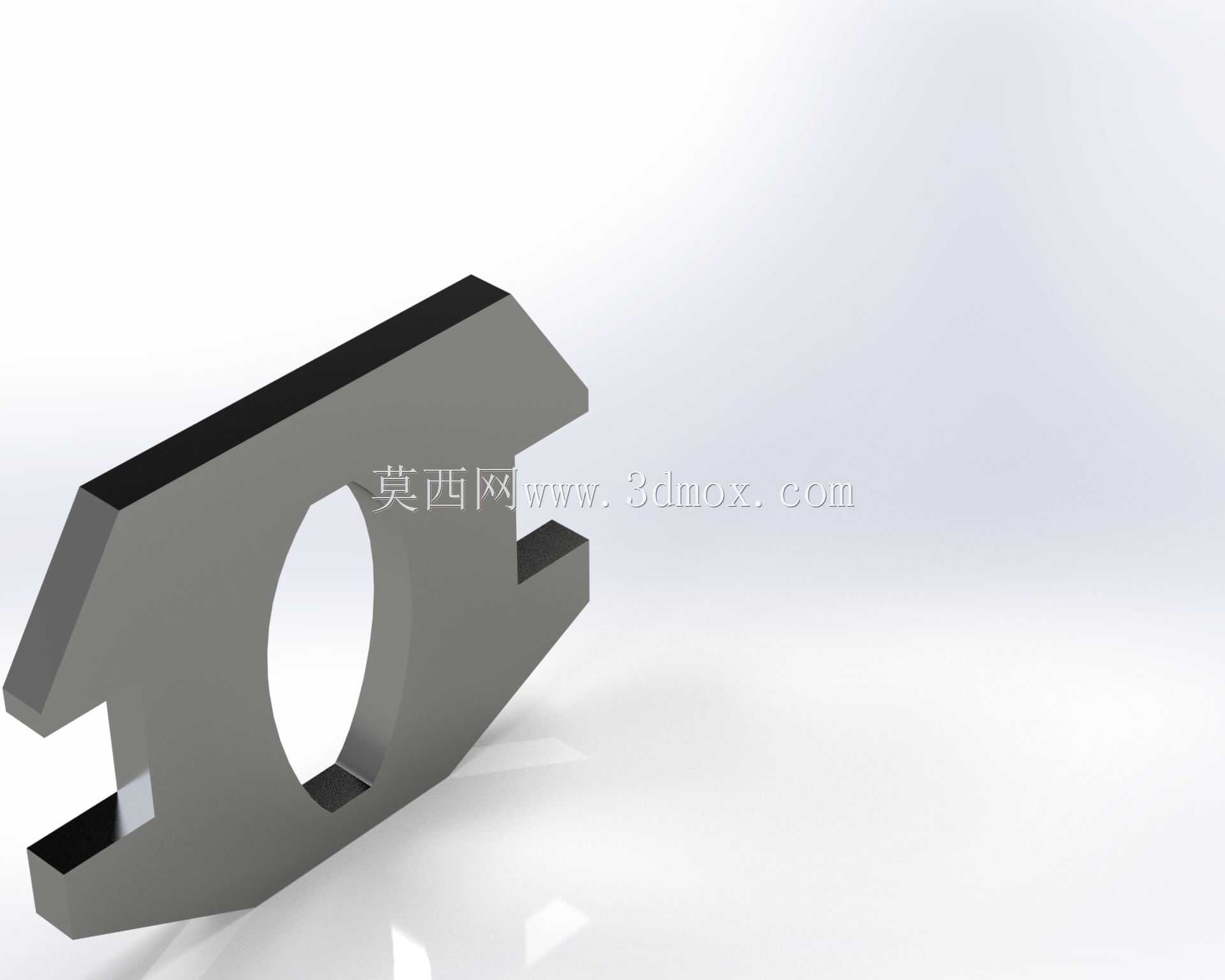

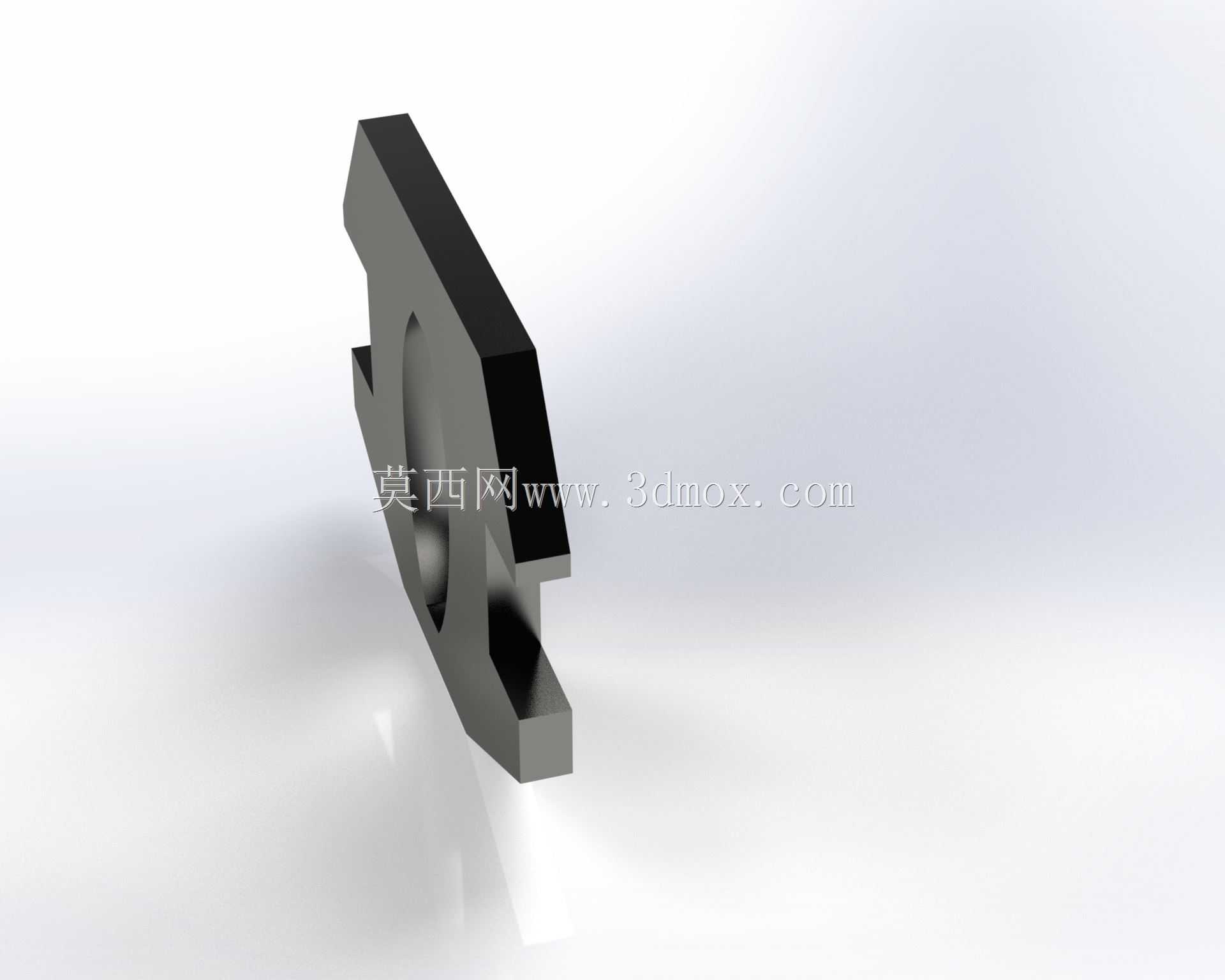

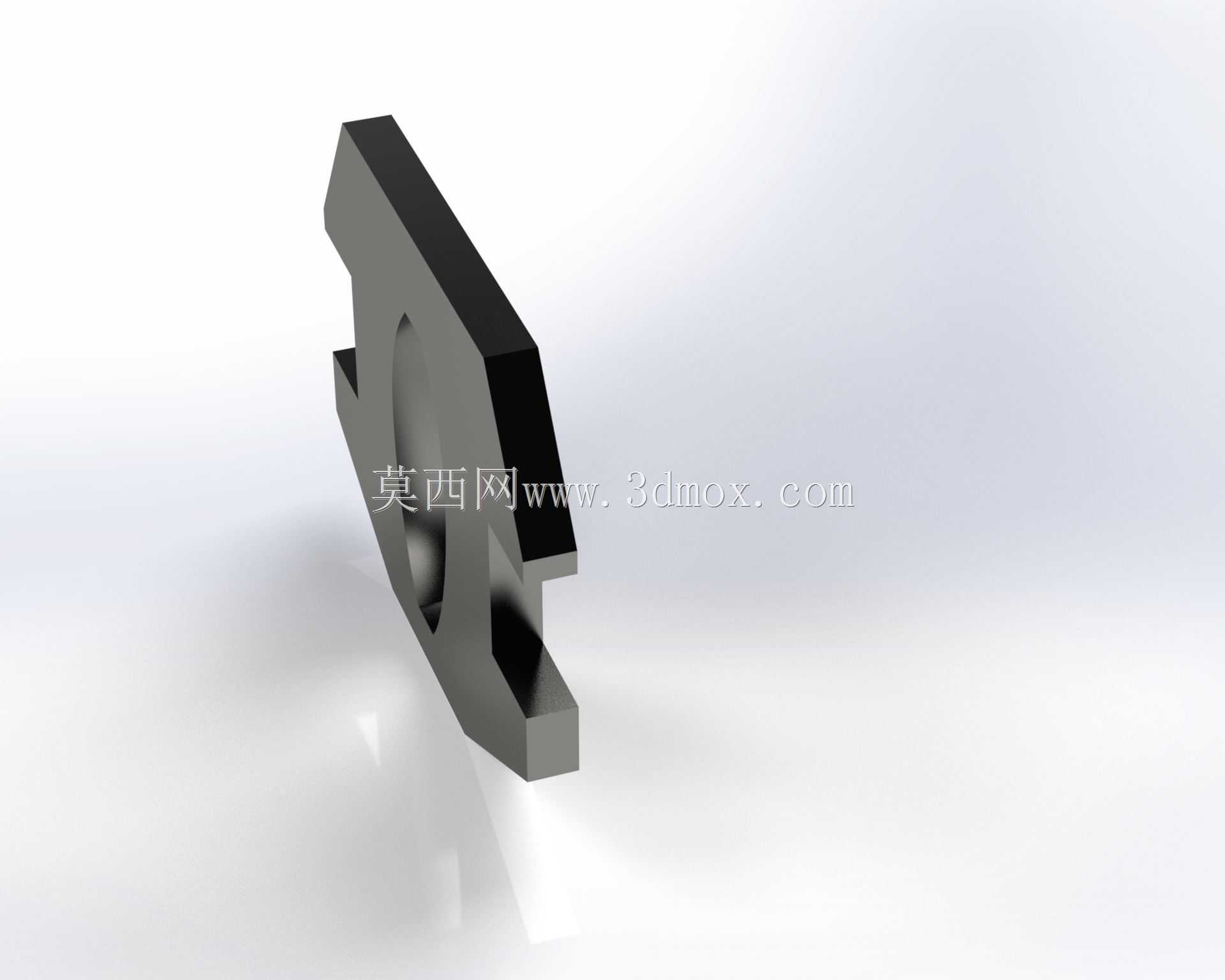

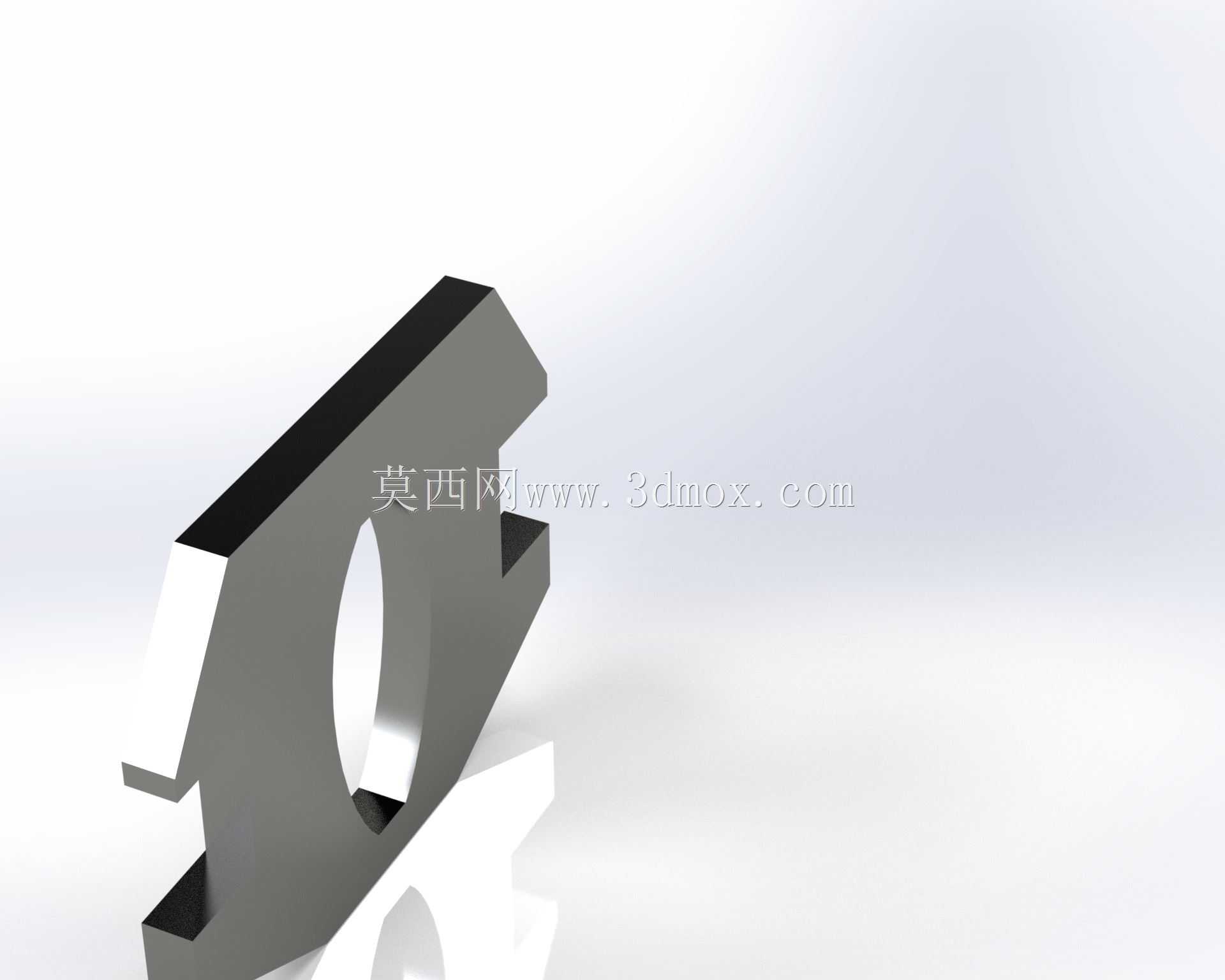

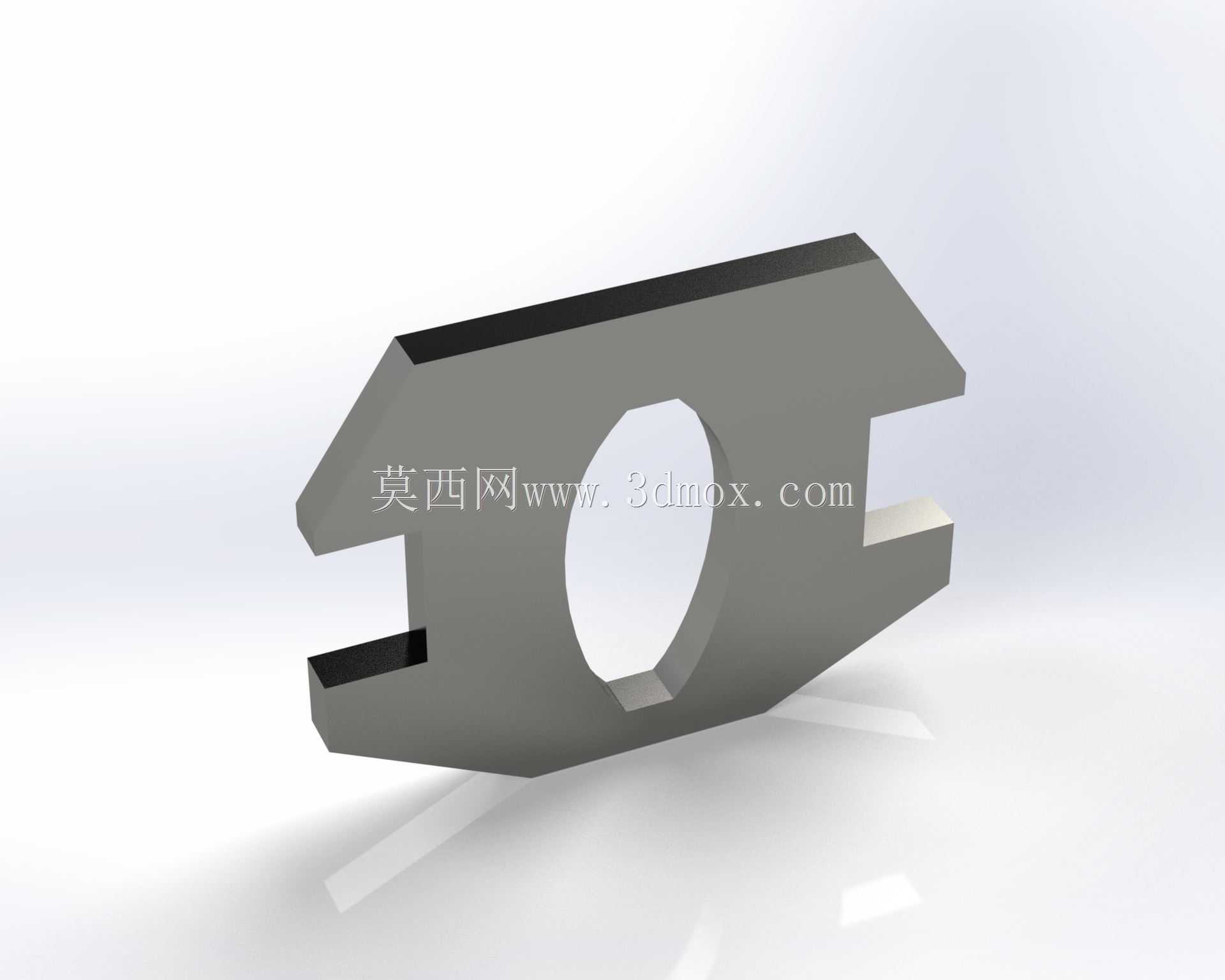

在非标工装夹具、印刷设备走纸定位机构以及小型工程实训台的装配场景中,这类异形定位连接件的使用频率远高于标准紧固件,它不需要配套额外的转接座就能同时完成两个垂直方向的限位与连接,能大幅精简装配层级,减少整体机构的累积误差。从结构上看,该零件主体采用对称式异形切边设计,中部开设的椭圆通孔并非减重设计,实际是为了适配椭圆头定位销的快速插拔,在频繁拆装的实训工位或者需要快速换型的印刷工位上,椭圆孔能自动补偿销柱与孔位的微小角度偏差,避免硬插拔造成的接触面拉伤。零件两侧伸出的带卡槽凸台,是直接卡入对应型材的预置槽位内的,不需要额外打孔锁附,安装时只需要顺着槽道滑入到指定位置,再通过侧面的紧定螺钉顶紧就能完成固定,单零件安装耗时不超过十秒,非常适合小批量多批次的实训装配场景。

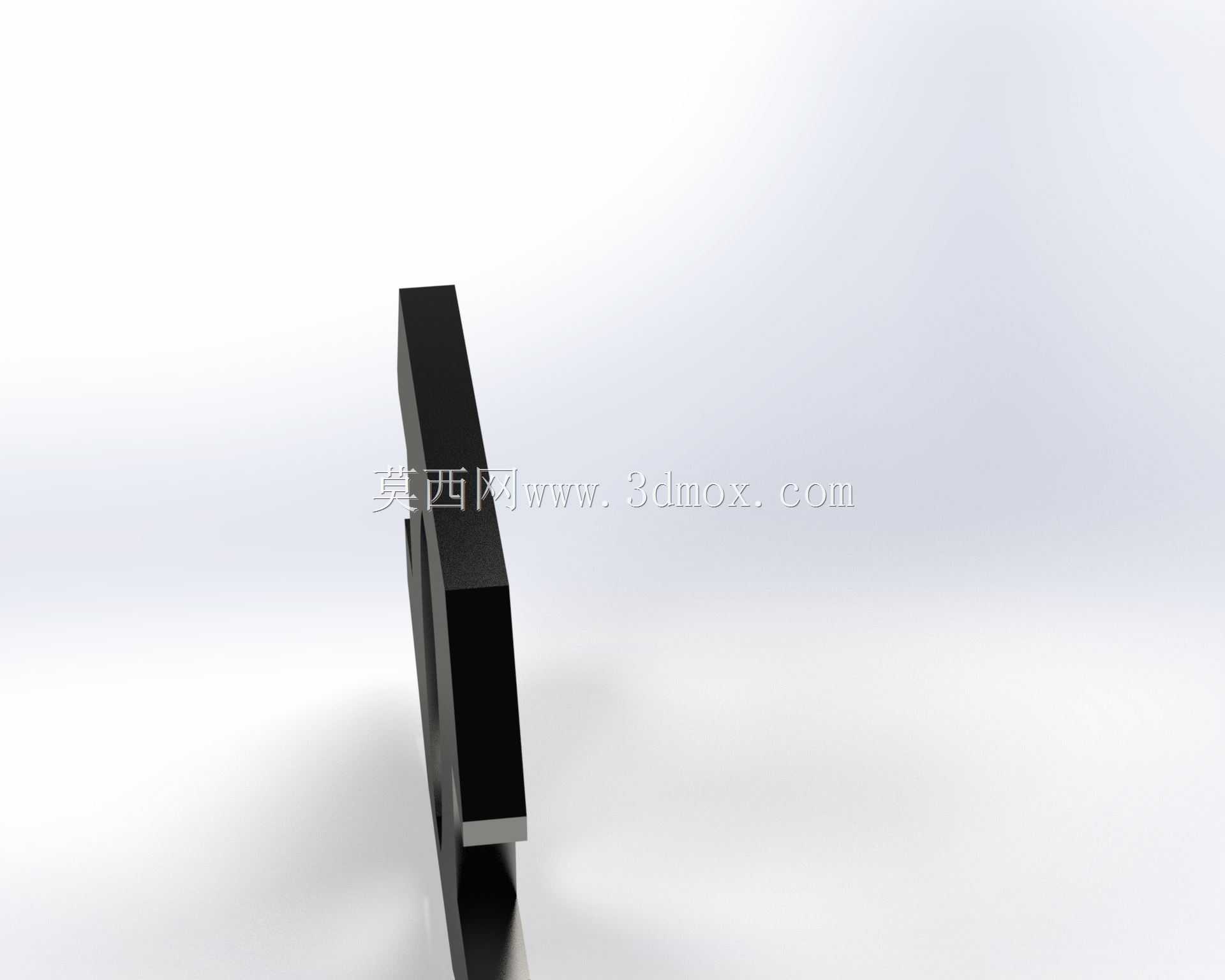

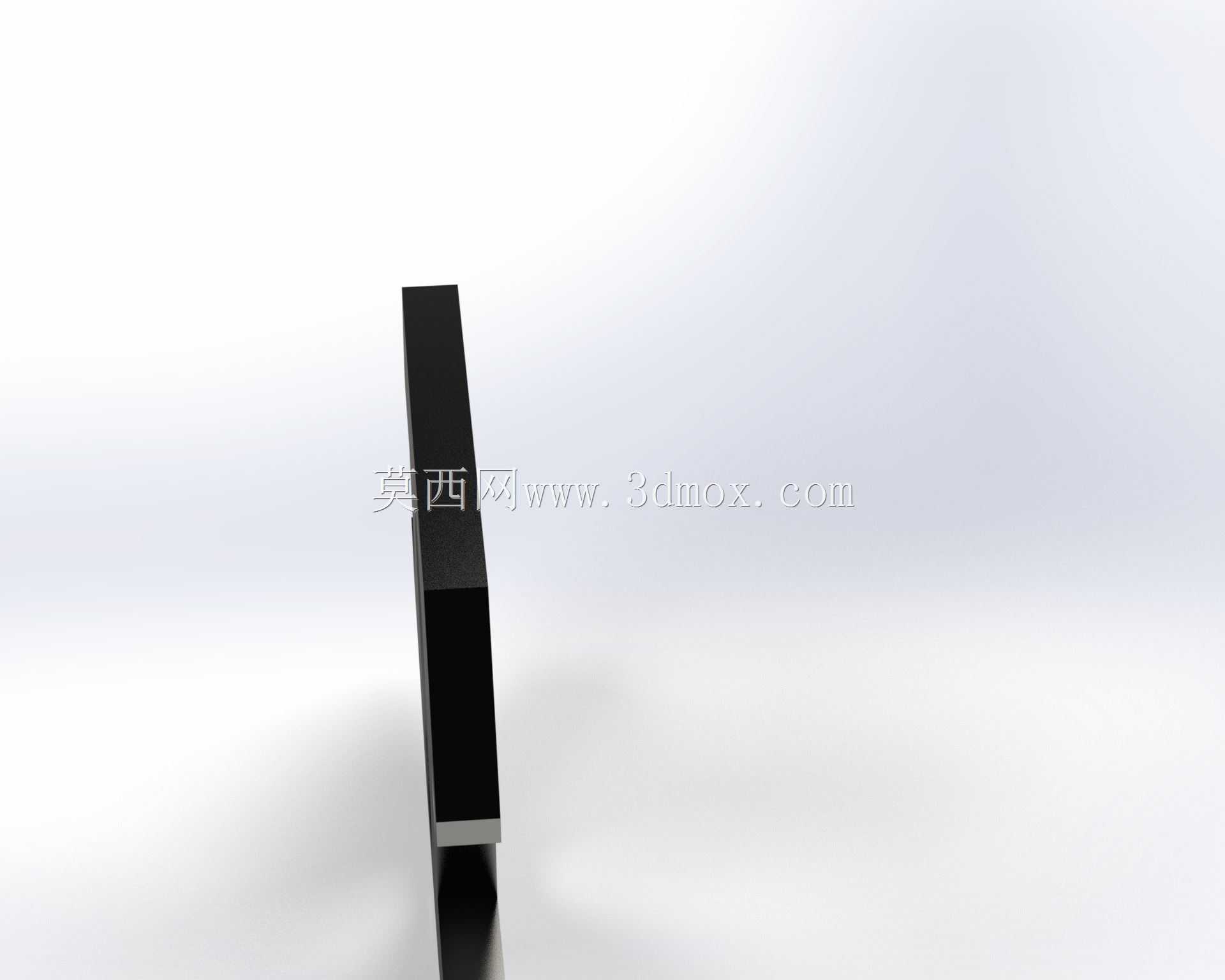

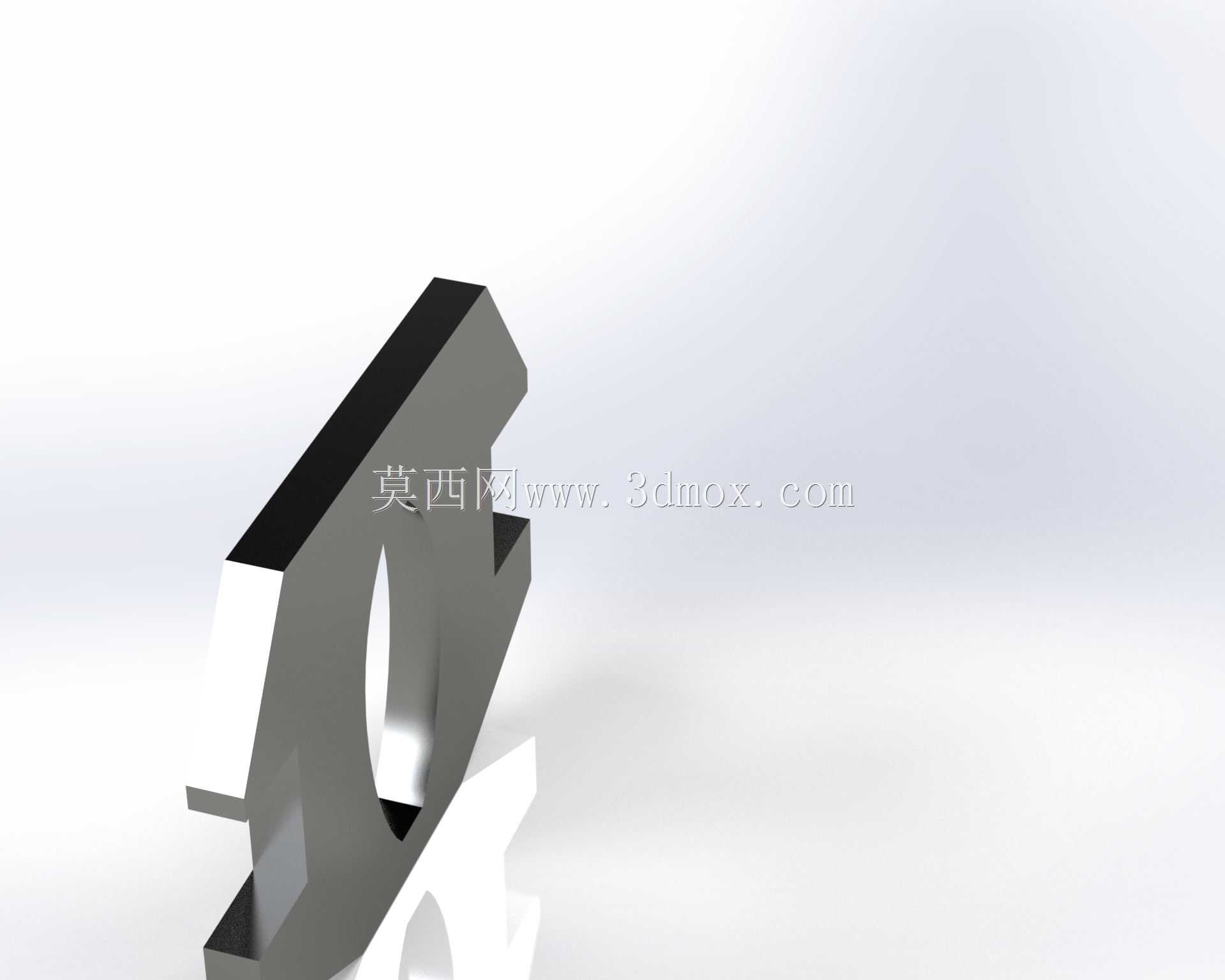

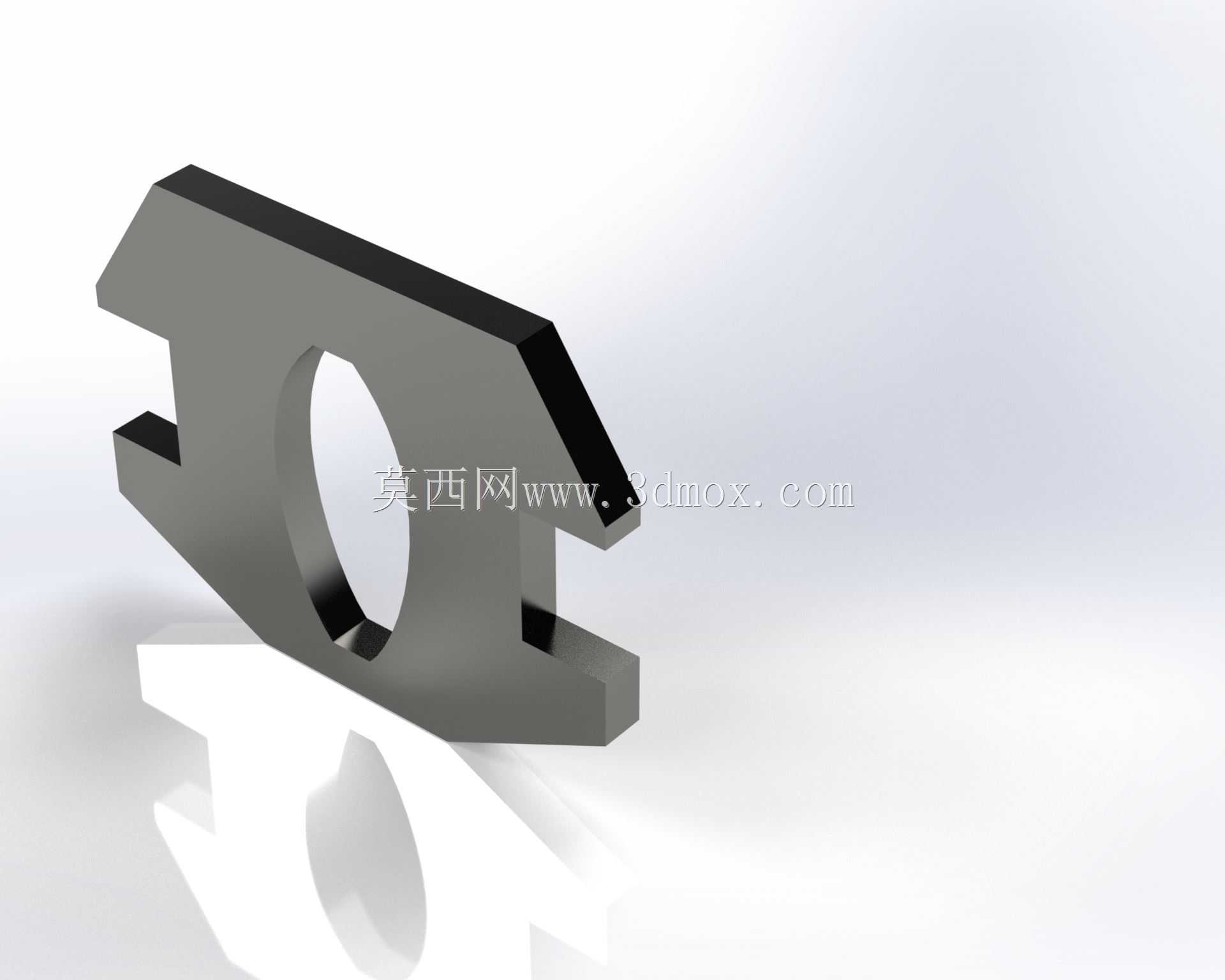

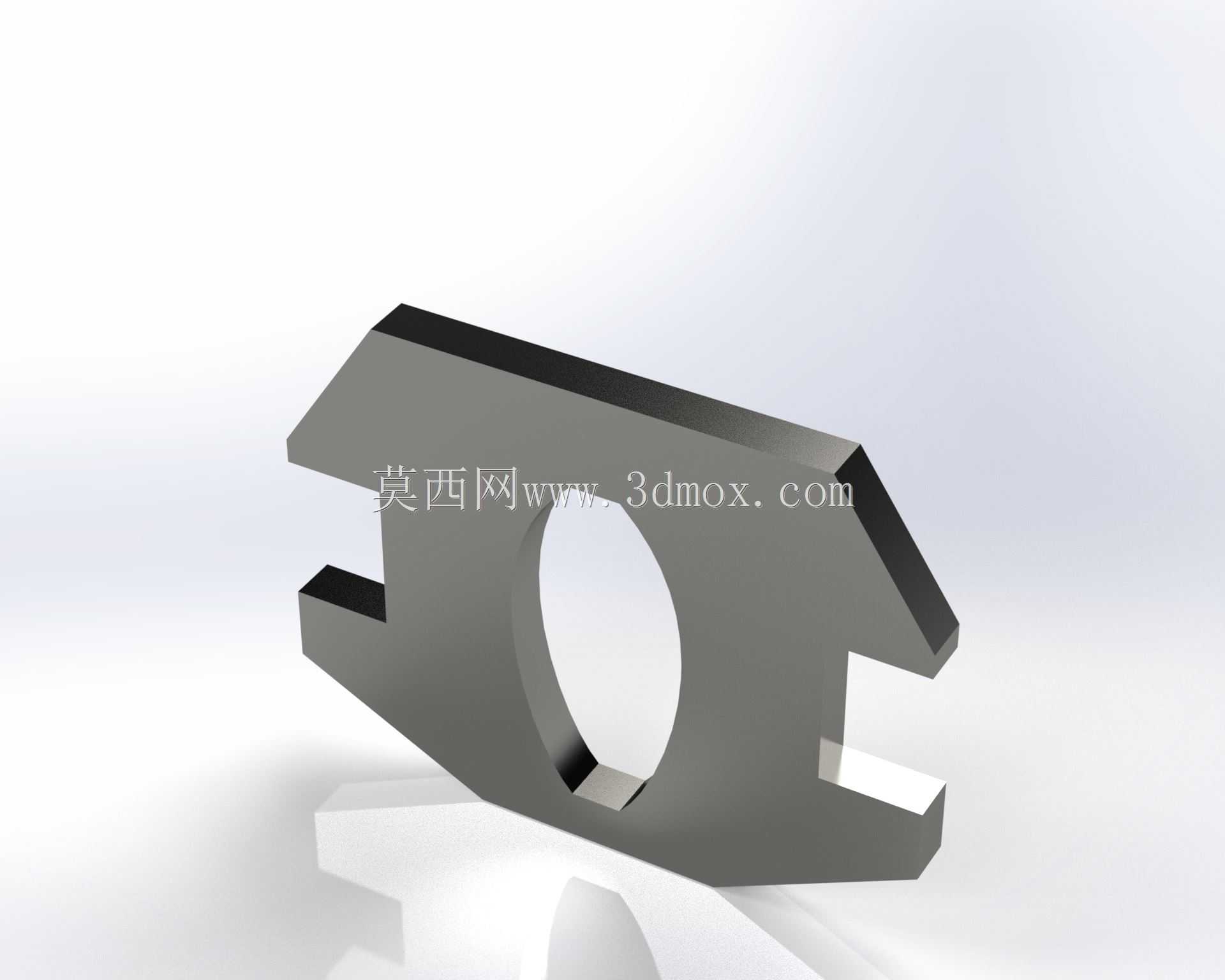

设计这类零件的时候,首先要确认的是安装边界的干涉问题,零件最外侧的斜切角是为了避让相邻工位的摆动拨杆,在最初的方案里两侧是直角结构,做运动仿真的时候发现拨杆在回程阶段会和零件直角边发生0.8毫米的干涉,后续将直角改为135度斜切,既保留了足够的卡槽接触长度,又完全避开了运动部件的行程范围。零件的厚度方向没有做等厚设计,中部通孔周边做了0.5毫米的凸起加强筋,因为这个位置是定位销的主要受力面,频繁插拔会产生交变应力,如果做等厚设计,长期使用后孔位周边容易出现微变形,导致定位精度下降,加了加强筋之后,零件整体的抗形变能力提升了40%左右,同时没有增加过多的材料重量。
从实际使用的角度看,这类零件的外形尺寸完全适配20系列工业铝型材的槽宽,两侧卡槽的深度严格控制在2.3毫米,卡入型材后不会出现松动晃荡的情况,同时又不会因为卡接过紧导致滑入时阻力过大。零件的上下两个平行面是主要的定位基准面,加工时平面度要求控制在0.02毫米以内,保证和型材表面贴合时没有缝隙,不会因为贴合间隙导致定位偏移。中部椭圆孔的长轴方向和零件的长度方向保持一致,允许定位销在长轴方向有1.2毫米的调整余量,这个余量是专门为实训场景预留的,因为学员装配时难免会出现销位的微小偏差,这个调整量能降低装配难度,同时不会影响最终的定位精度。
在印刷设备的走纸机构里,这类零件主要用来固定纸张检测传感器的安装支架,因为走纸工位的空间非常紧凑,标准的角码连接会占用过多的侧向空间,导致传感器的检测距离无法调整到最佳范围,而这种异形连接件直接卡入型材槽内,侧向突出的尺寸只有5毫米,能给传感器留出足够的调整空间。零件表面没有做额外的涂层处理,采用的是普通碳钢表面发黑工艺,足够应对实训车间和普通工业环境的防锈需求,同时不会因为涂层厚度影响装配尺寸精度。在做结构校核的时候,重点验算的是两侧卡槽的抗弯强度,当卡槽承受150牛的侧向力时,最大形变量不超过0.03毫米,完全满足工装夹具和轻型设备的使用要求,不会因为受力变形导致定位失效。
