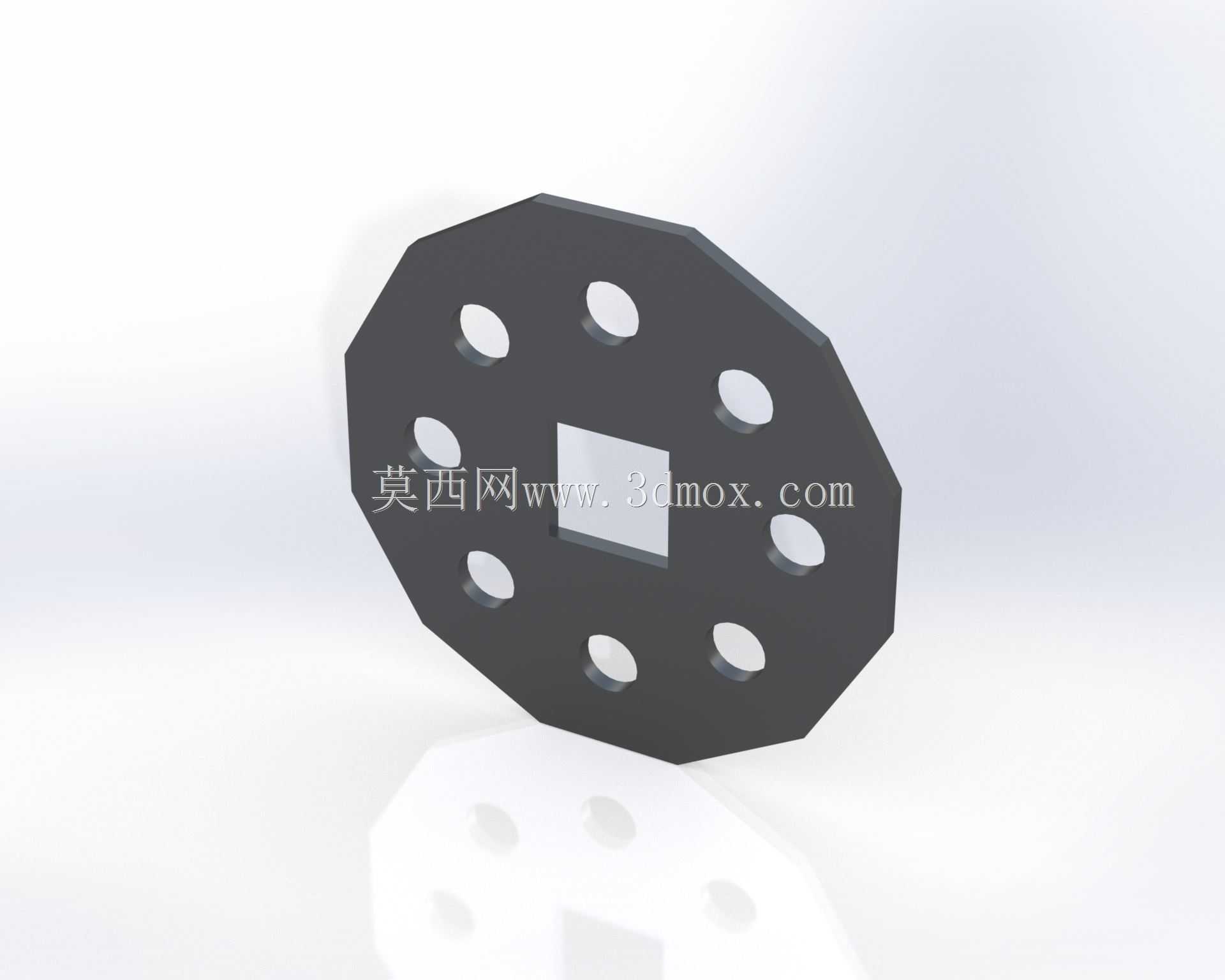

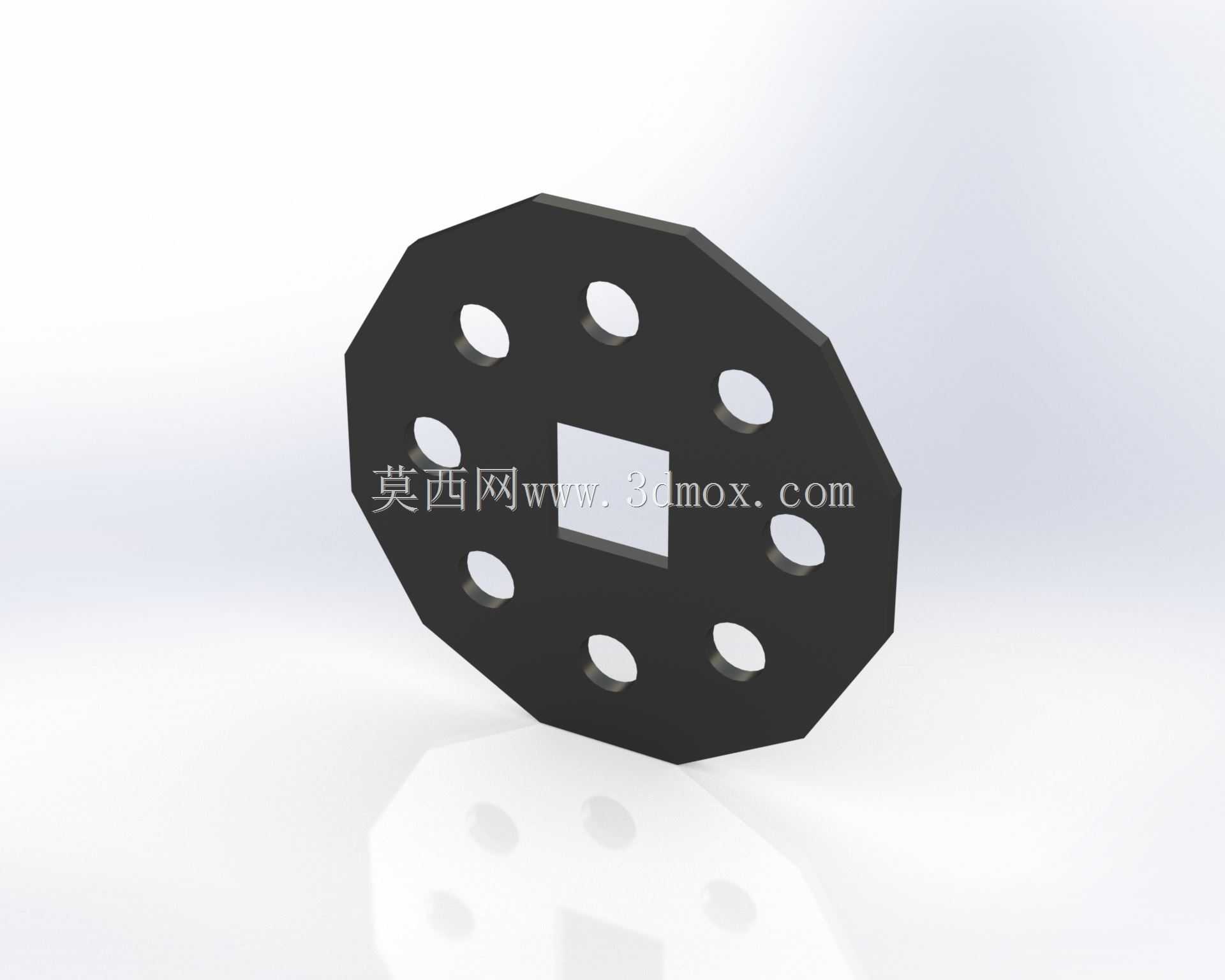

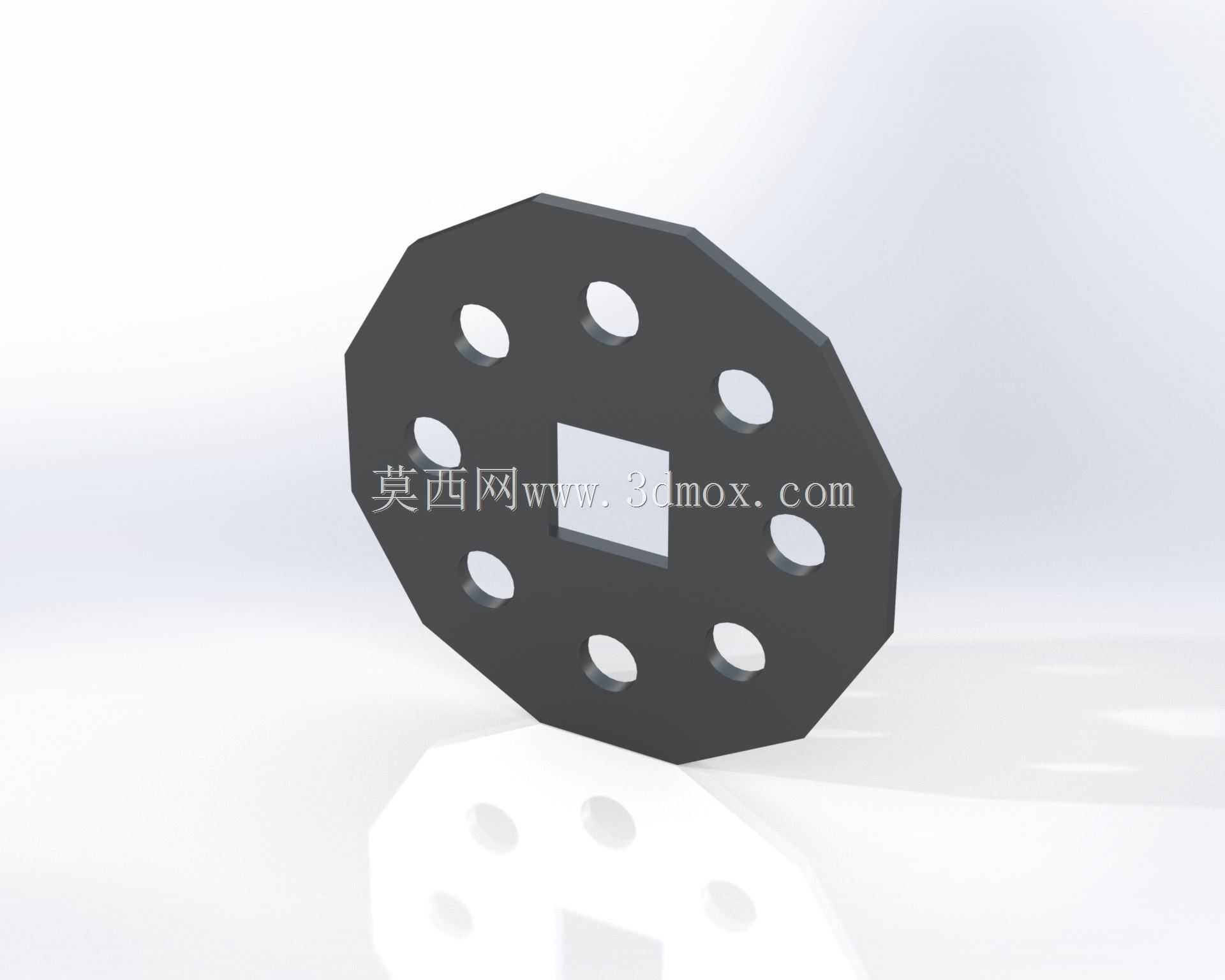

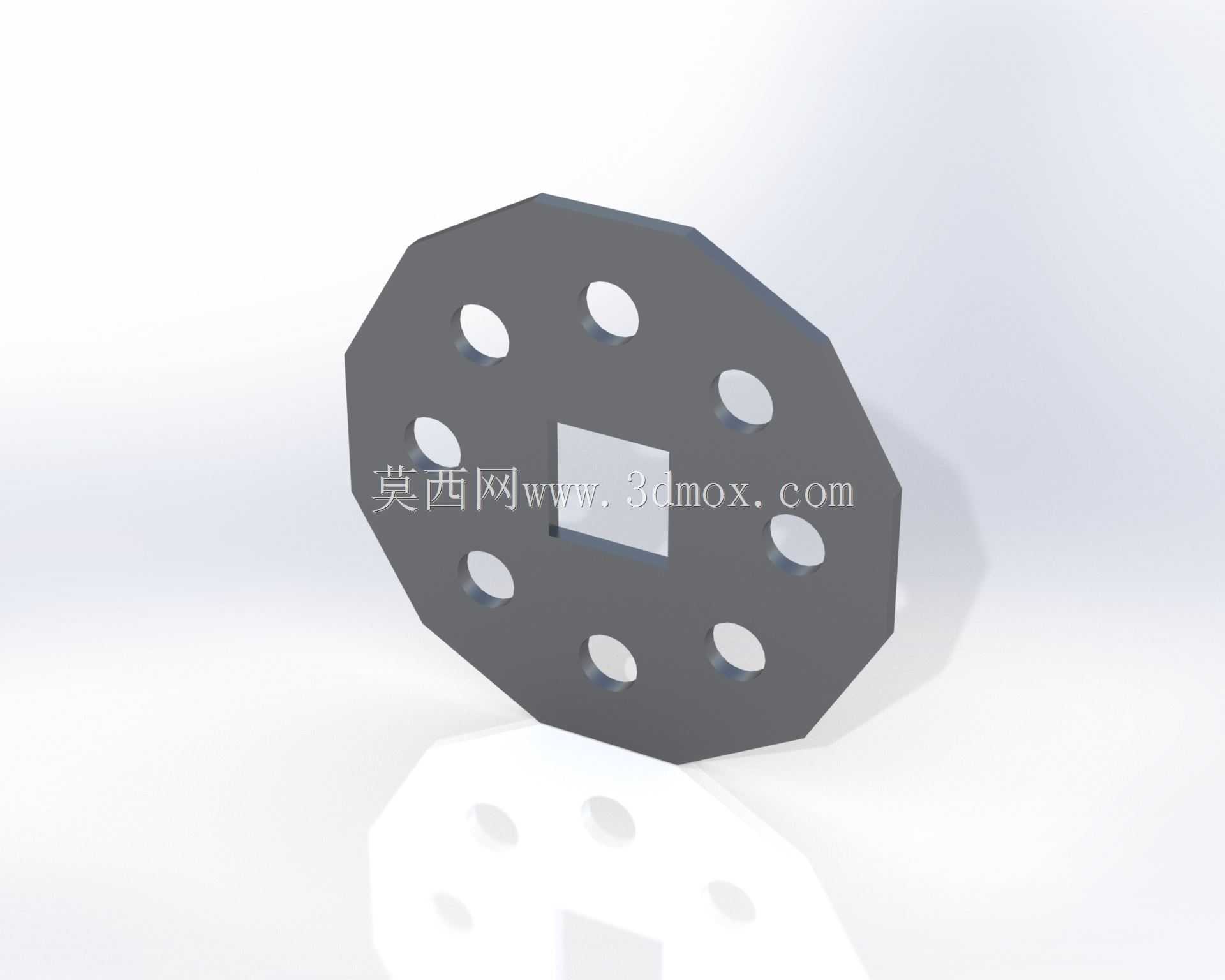

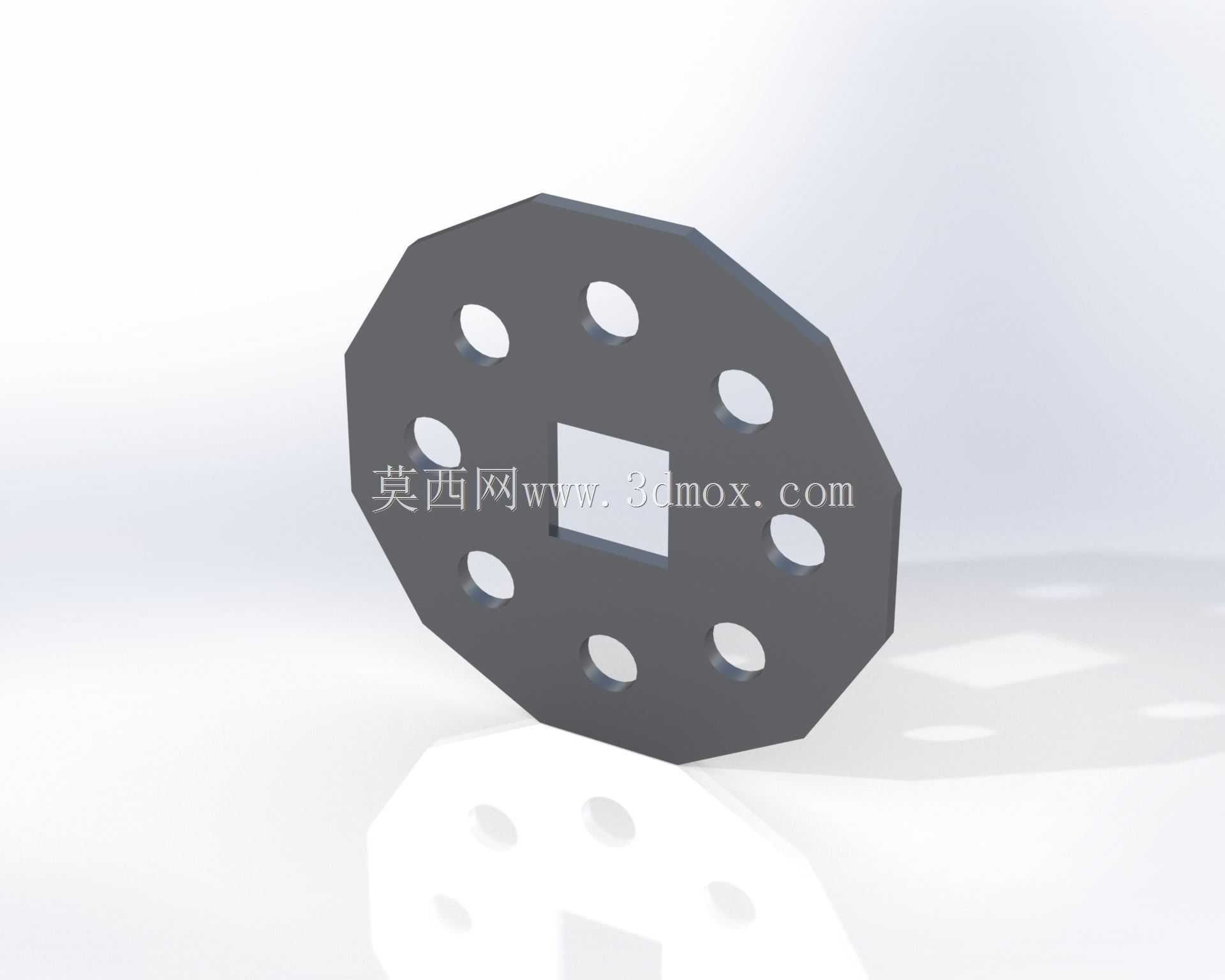

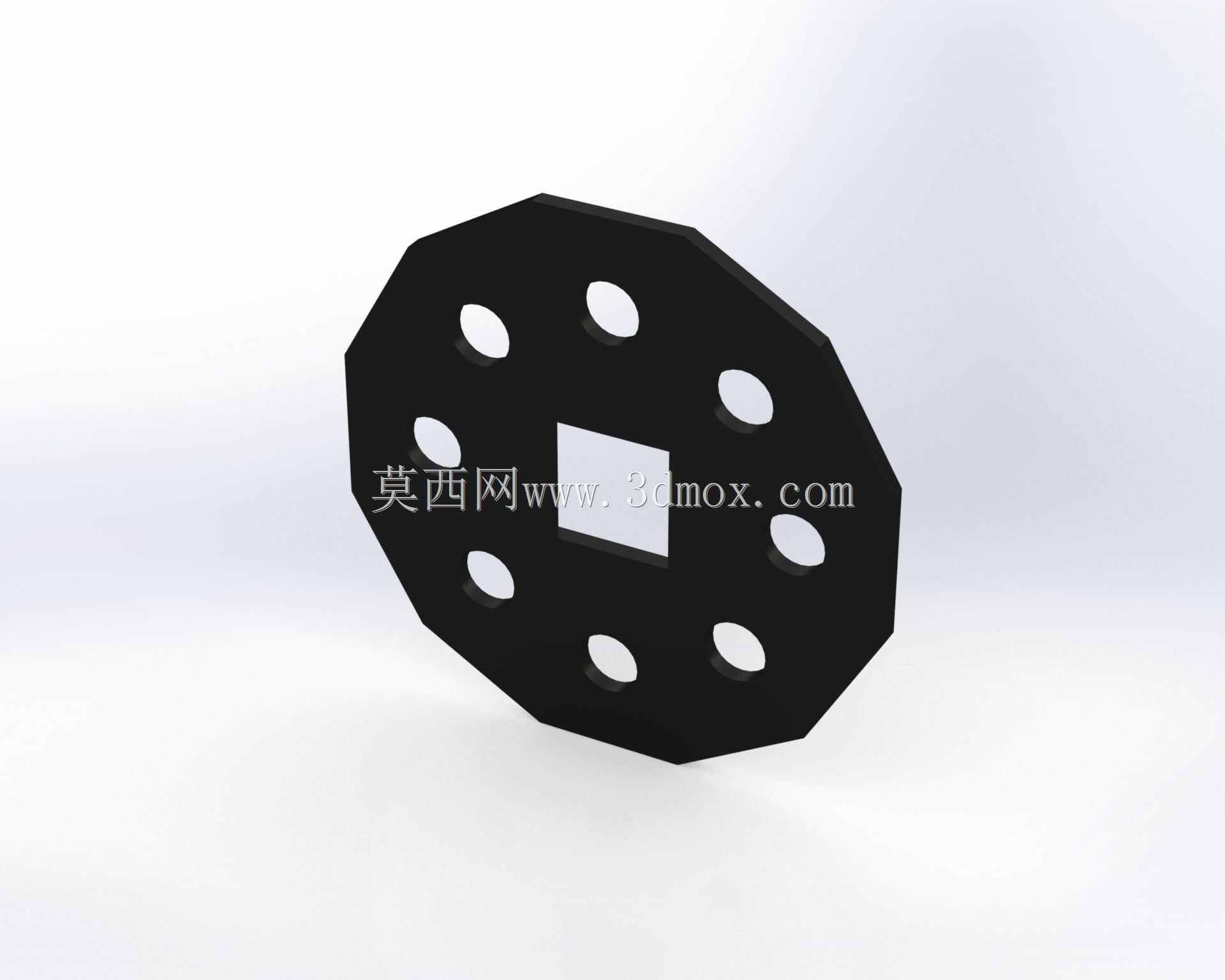

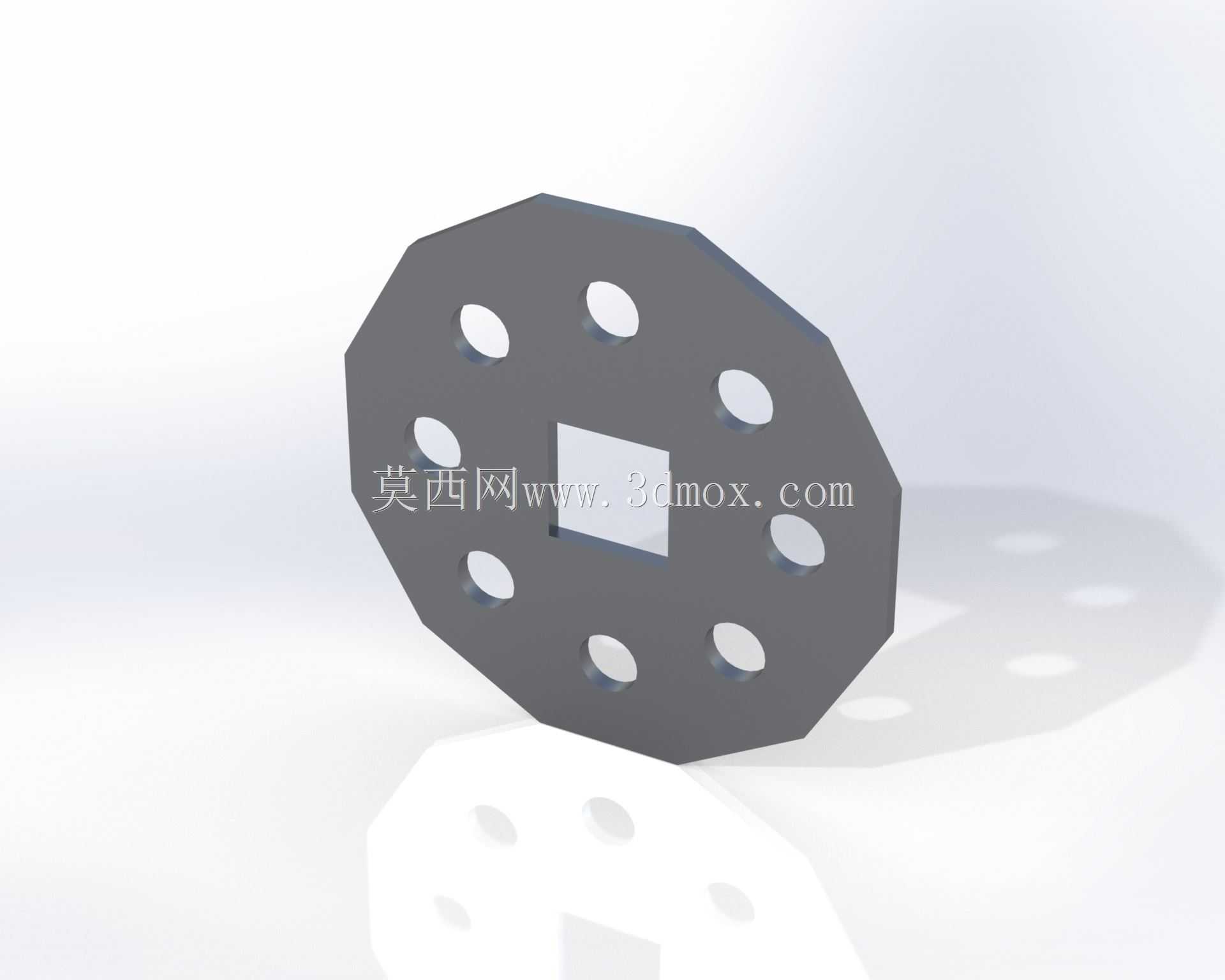

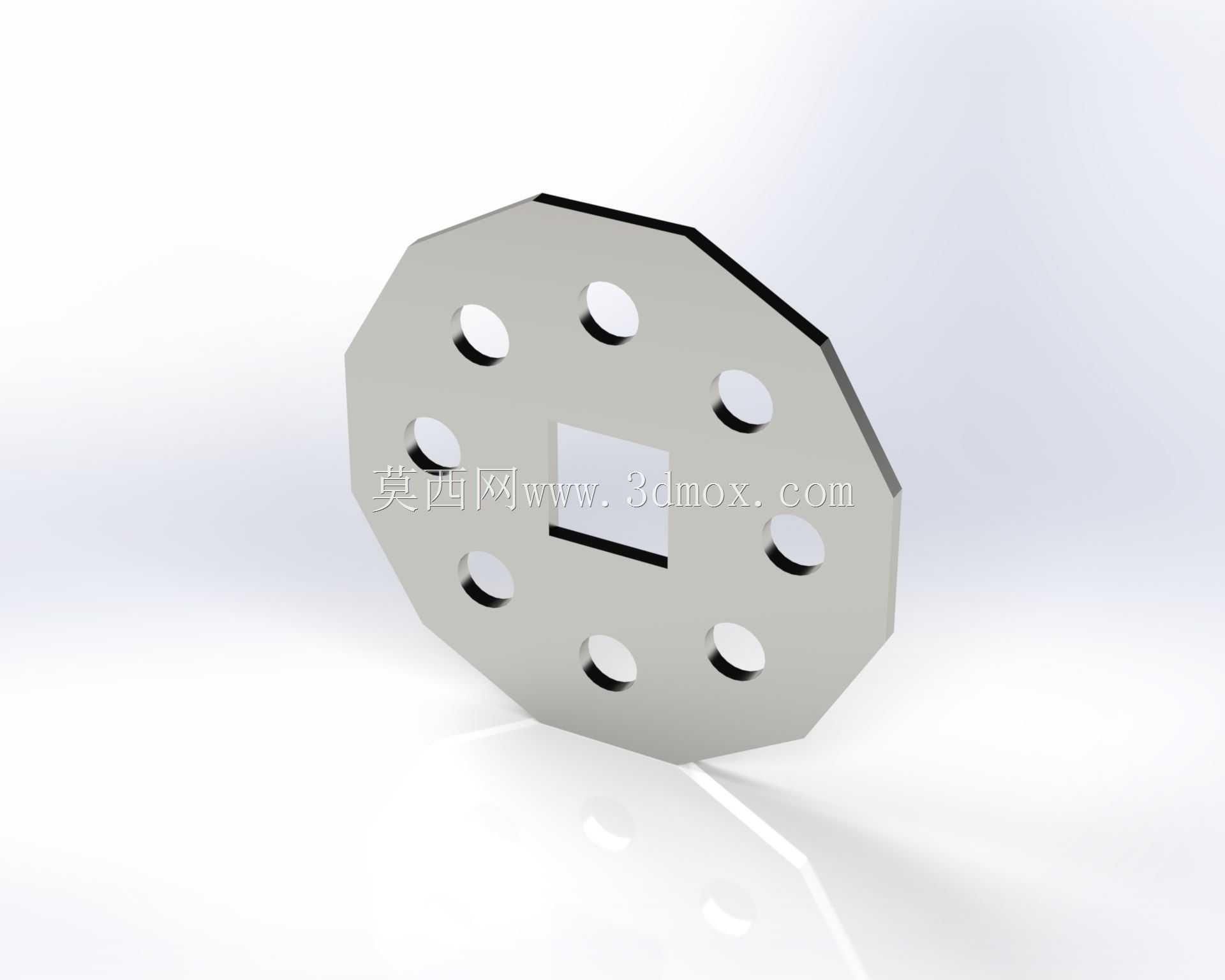

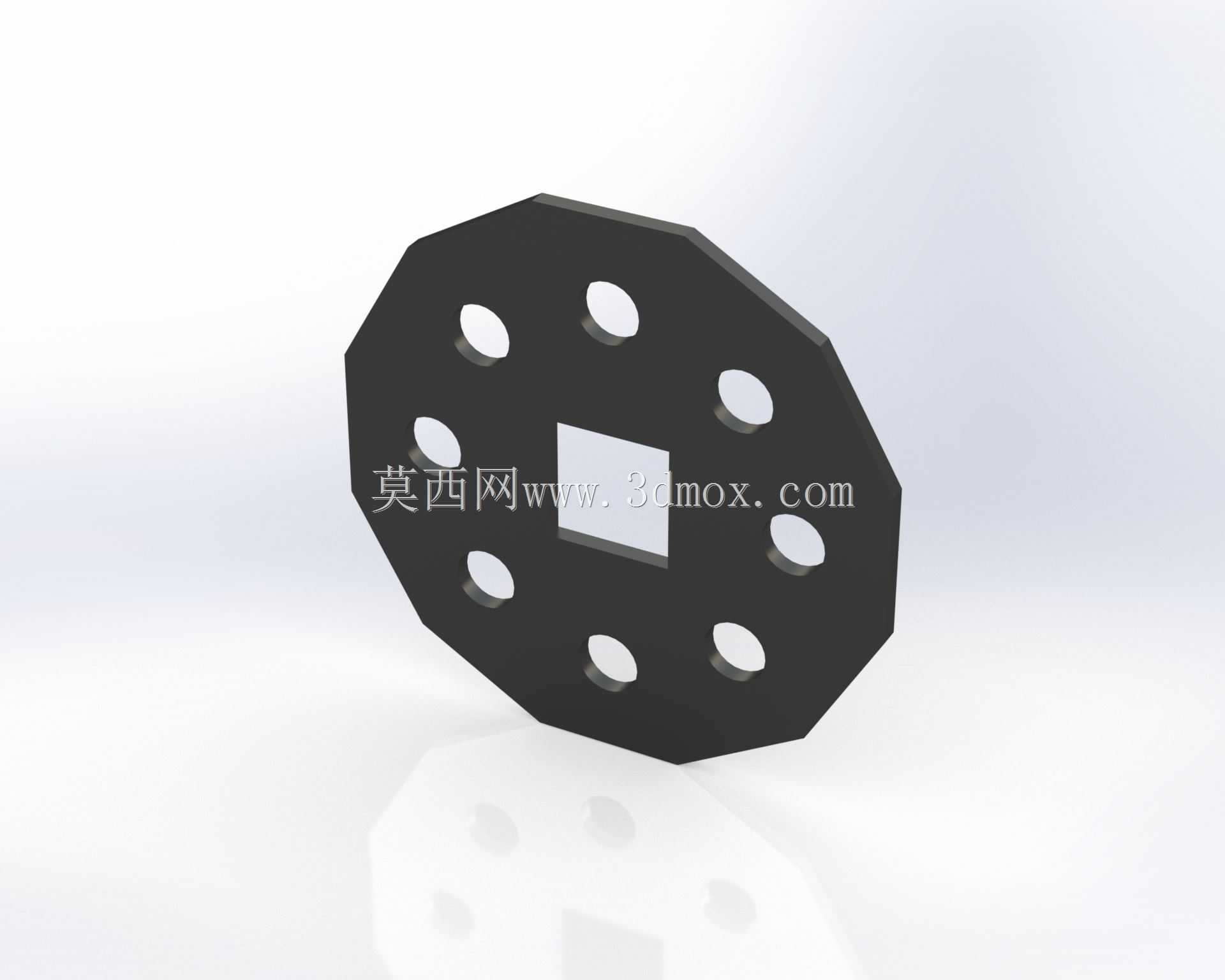

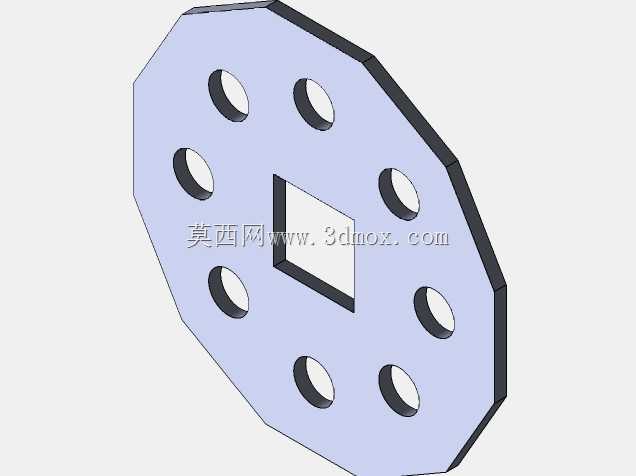

十二边形带方孔多孔安装法兰盘结构

　　在工业传感检测、小型精密执行机构的安装布局场景里，这类带中心方孔的十二边形多孔安装件是很常见的连接载体，很多初次接触工装设计的从业者在做安装基座选型时，往往会优先考虑圆形法兰，但在边角空间受限、需要防转定位的安装位上，这种切边的多边形结构反而有更突出的适配性。先从安装边界说起，这类零件的外轮廓做十二边等距切边，不是为了外观造型，而是在紧凑安装空间里，相比同外接圆直径的圆形法兰，它的对边尺寸更小，能塞进相邻构件的预留间隙里，不需要额外扩挖安装槽，同时切边形成的平面可以和安装座的定位凸台贴合，不需要额外加防转销就能避免零件绕中心轴转动，这在传感器安装场景里尤其重要——很多光电、接近类传感器的检测方向有严格角度要求，

　　一旦安装后发生周向转动，检测点位就会偏移，直接导致检测信号失效。中心的方孔设计，是为了匹配带方轴输出的小型传动构件，或者方形截面的传感探头安装，方孔的四个直边可以和配合件的平面完全贴合，相比圆孔加键槽的结构，它的周向定位精度更高，配合间隙可以控制在更小的公差范围内，不会出现键连接带来的回程间隙，对于需要精准传递转角位置的检测场景，这种结构能有效减少信号传递的误差。围绕中心均匀分布的八个安装孔，是做等角度圆周排布的，孔位的分度精度直接决定了上层安装构件的角度调整精度，设计这类孔位的时候，需要注意孔边到外轮廓切边的距离要满足材料的强度要求，不能因为切边导致孔壁过薄，安装锁紧的时候出现应力开裂，

　　尤其是采用铝合金或者工程塑料做这类零件的时候，壁厚的安全系数至少要留到1.5倍以上，避免长期受振动载荷出现裂纹。从实际使用场景来看，这类零件常作为小型检测传感器的安装转接座，固定在设备的机架立板或者工作台面上，上层可以安装光电检测头、小型编码盘或者信号触发拨片，八个均匀分布的孔位支持45度间隔的角度调整，不需要重新做打孔加工就能适配不同的检测角度需求，比单孔或者双孔固定的结构调整灵活性高很多。设计这类结构的时候，还要注意安装面的平面度要求，和机架贴合的底面平面度公差要控制在0.1mm以内，不然锁紧安装螺丝的时候，零件会出现翘曲变形，导致中心方孔的轴线偏移，影响配合件的转动顺畅度，甚至会出现方轴卡滞的问题。另外，

　　零件的厚度选择要结合承载的载荷来定，如果只是安装重量不足500g的小型传感器，厚度取6-8mm就能满足刚度要求，如果要承载带传动负载的小型构件，厚度要加到10mm以上，同时安装孔的沉头深度要和所选螺丝的头部高度匹配，保证螺丝锁紧后头部不高出安装面，避免和上层安装的构件产生干涉。很多新手在建模这类零件的时候，容易忽略孔口的倒角处理，实际上安装孔的两端都要做0.5mm的45度倒角，一方面是去除机加工产生的毛刺，避免安装时毛刺夹在贴合面之间导致安装间隙过大，另一方面也能引导螺丝顺利穿入孔位，减少安装时的对孔难度。外轮廓的十二个切边的相交棱边也要做小圆角处理，避免锐边割伤安装人员的手部，同时也能减少零件在搬运、安装过程中因为磕碰导致的棱边变形，影响和定位凸台的贴合精度。在做装配验证的时候，要重点检查中心方孔和安装面的垂直度，要是方孔和安装面不垂直，穿入的方轴就会出现倾斜，转动的时候会产生额外的径向力，加速轴和孔的磨损，长期运行还会导致固定螺丝松动。这类结构虽然看起来简单，但是在小型自动化设备的检测工位、教学实训的机构搭建场景里使用率很高，合理的结构设计能大幅减少现场安装调整的工作量，也能提升设备长期运行的稳定性。
