异形拼接定位连接块结构设计

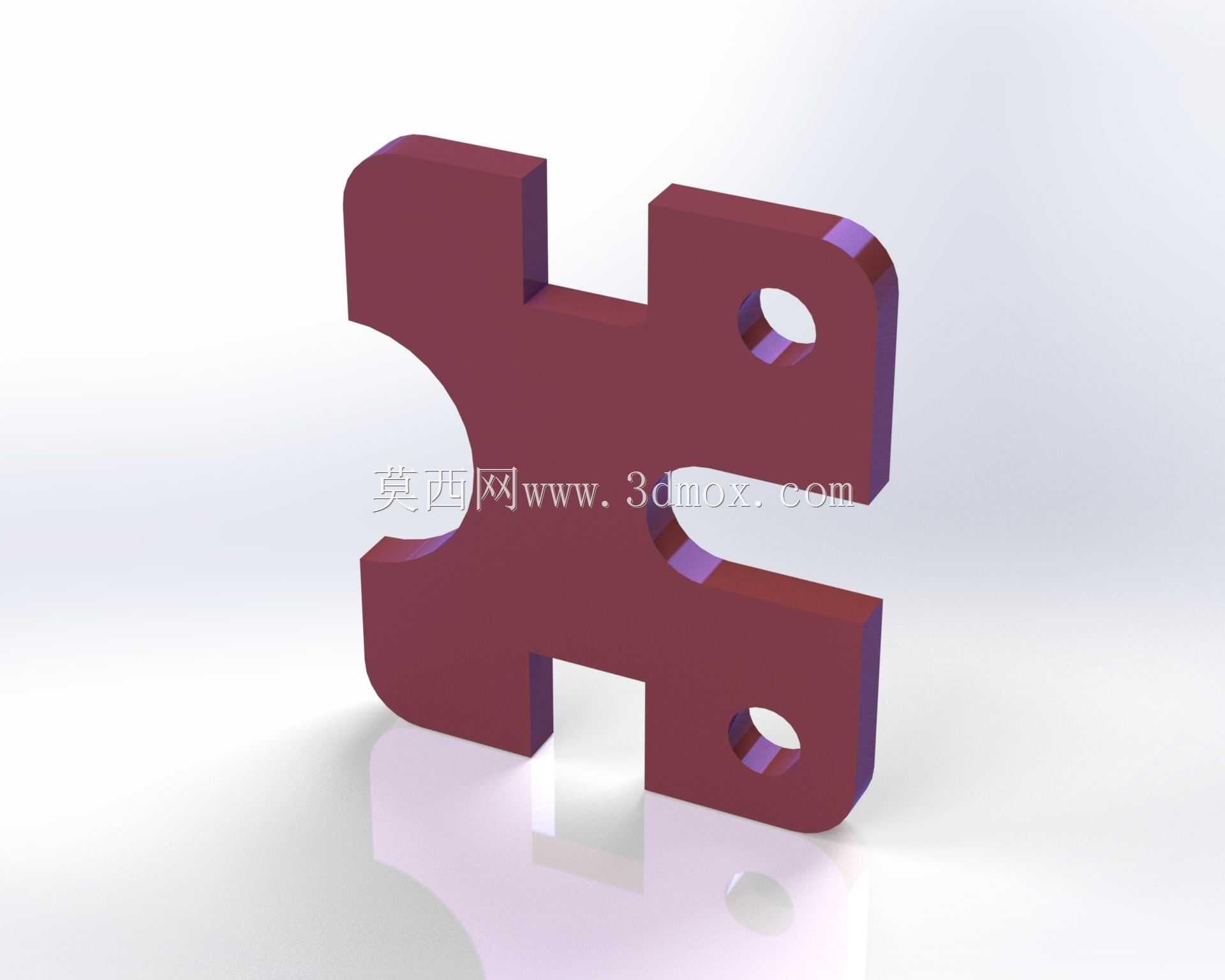

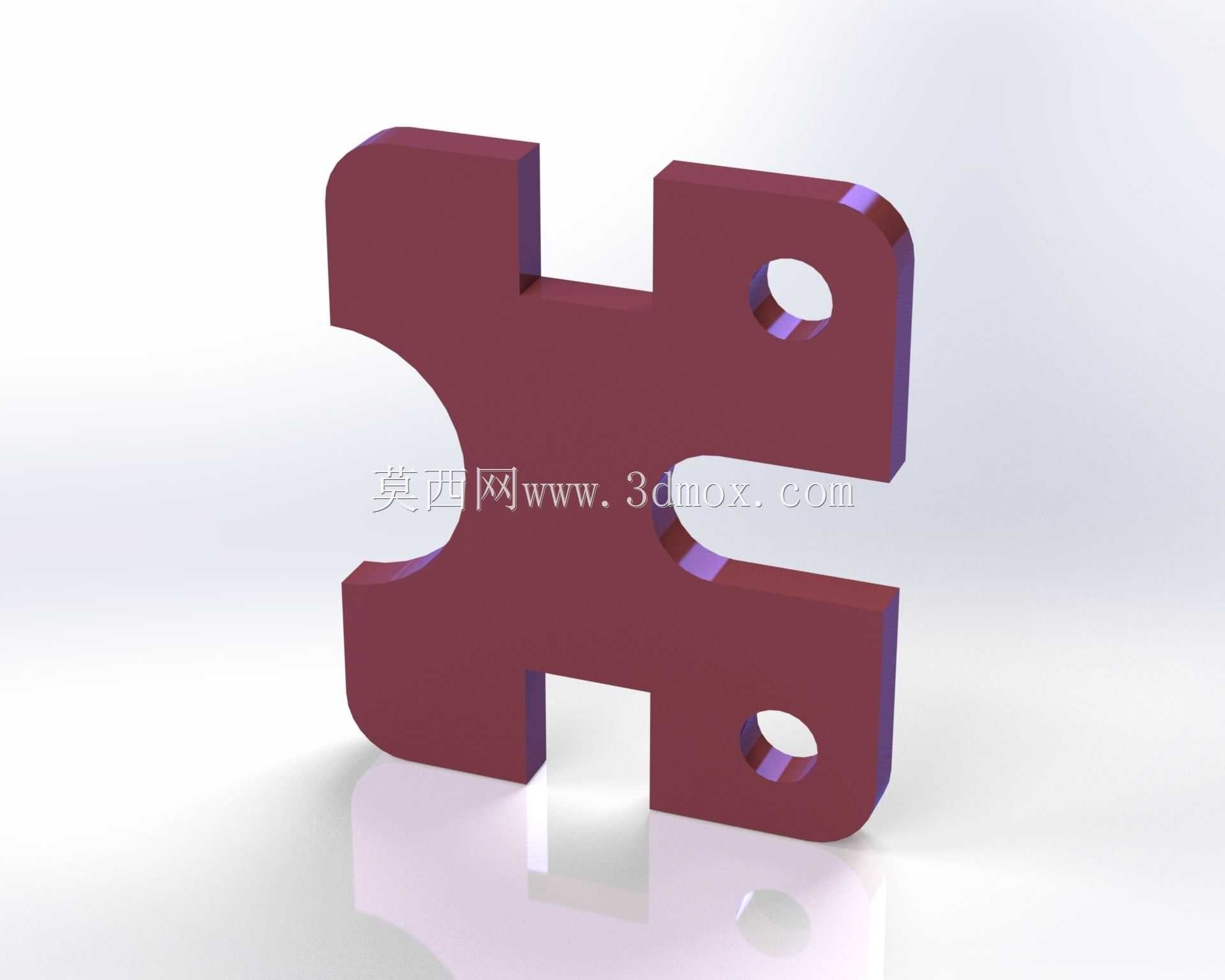

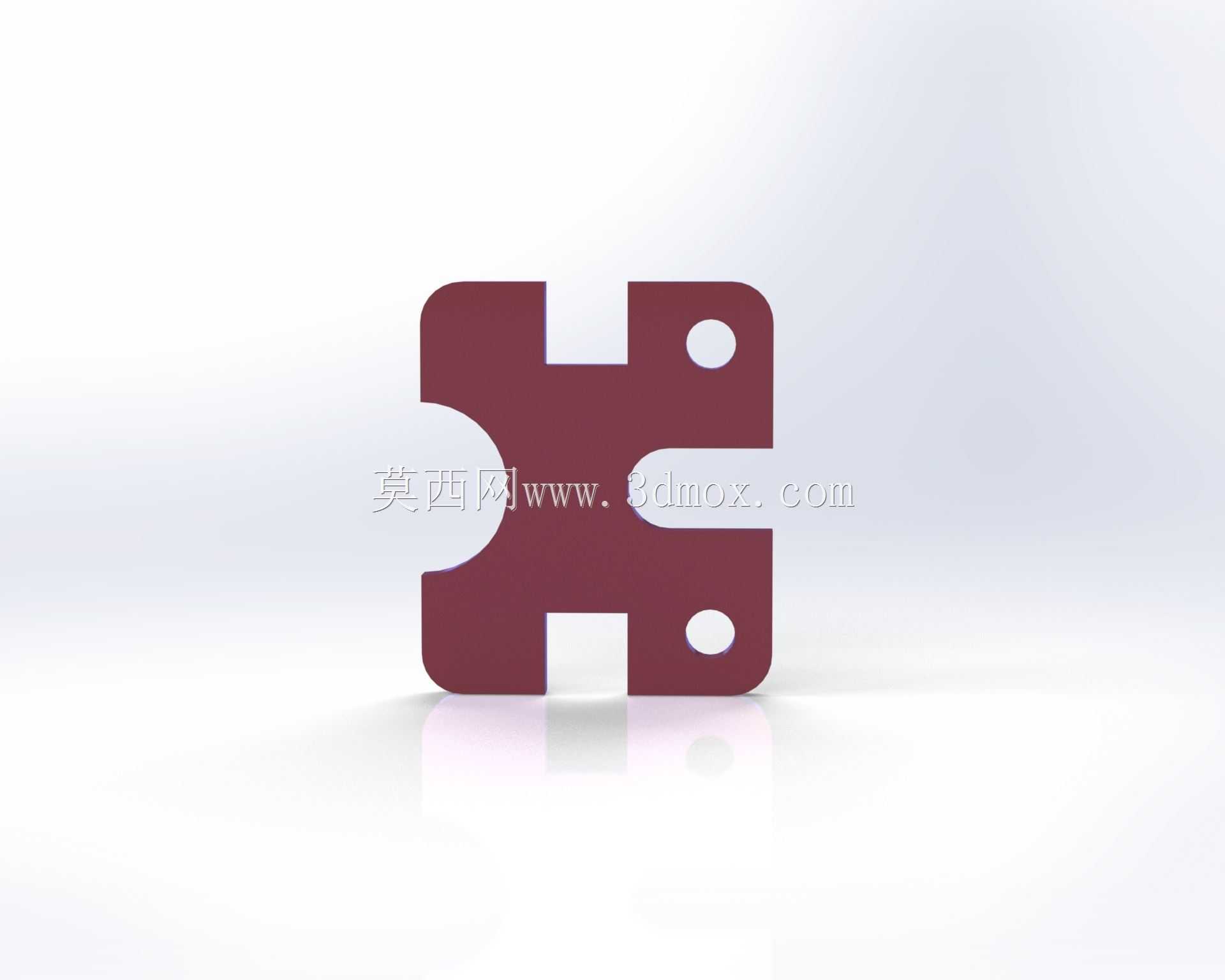

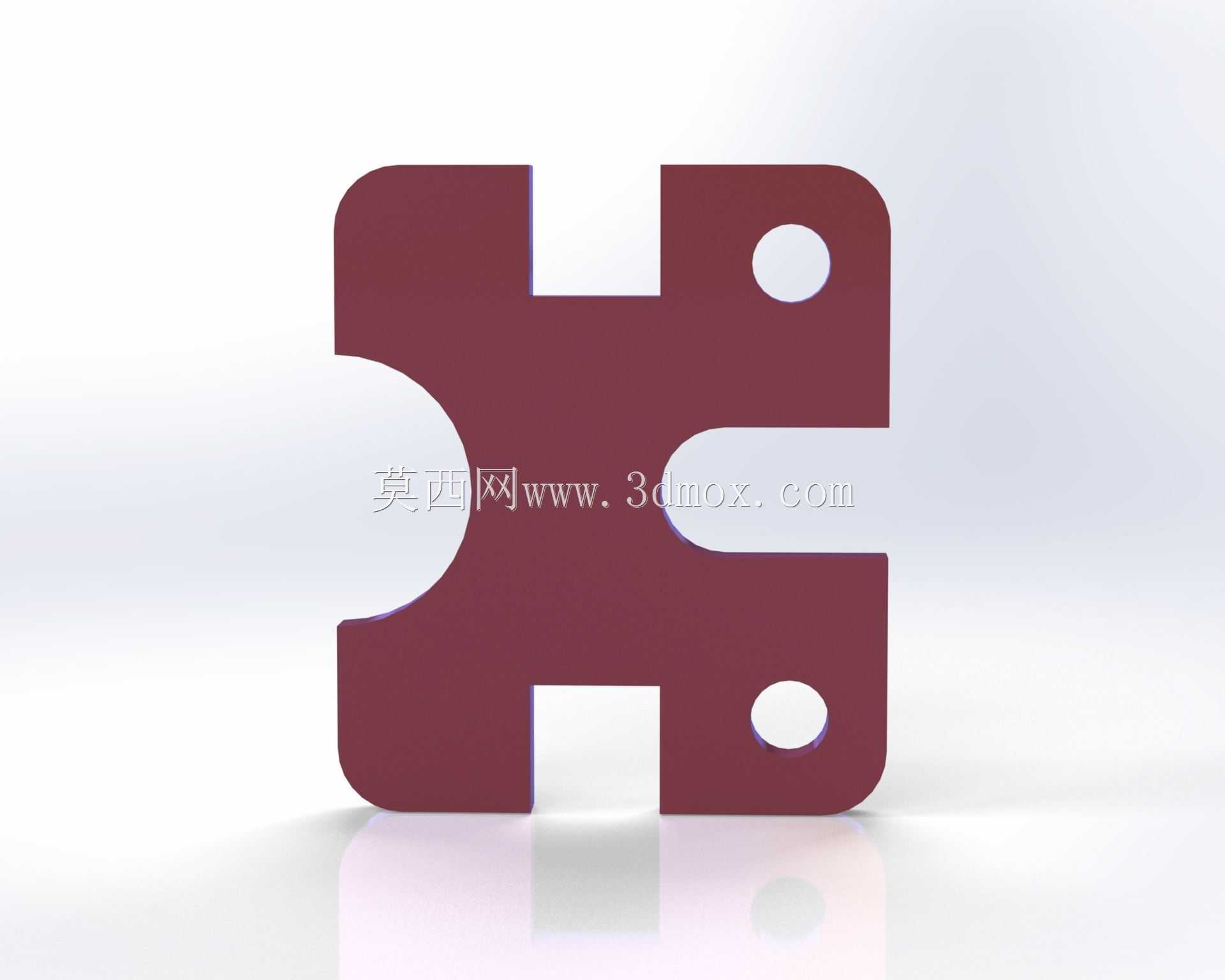

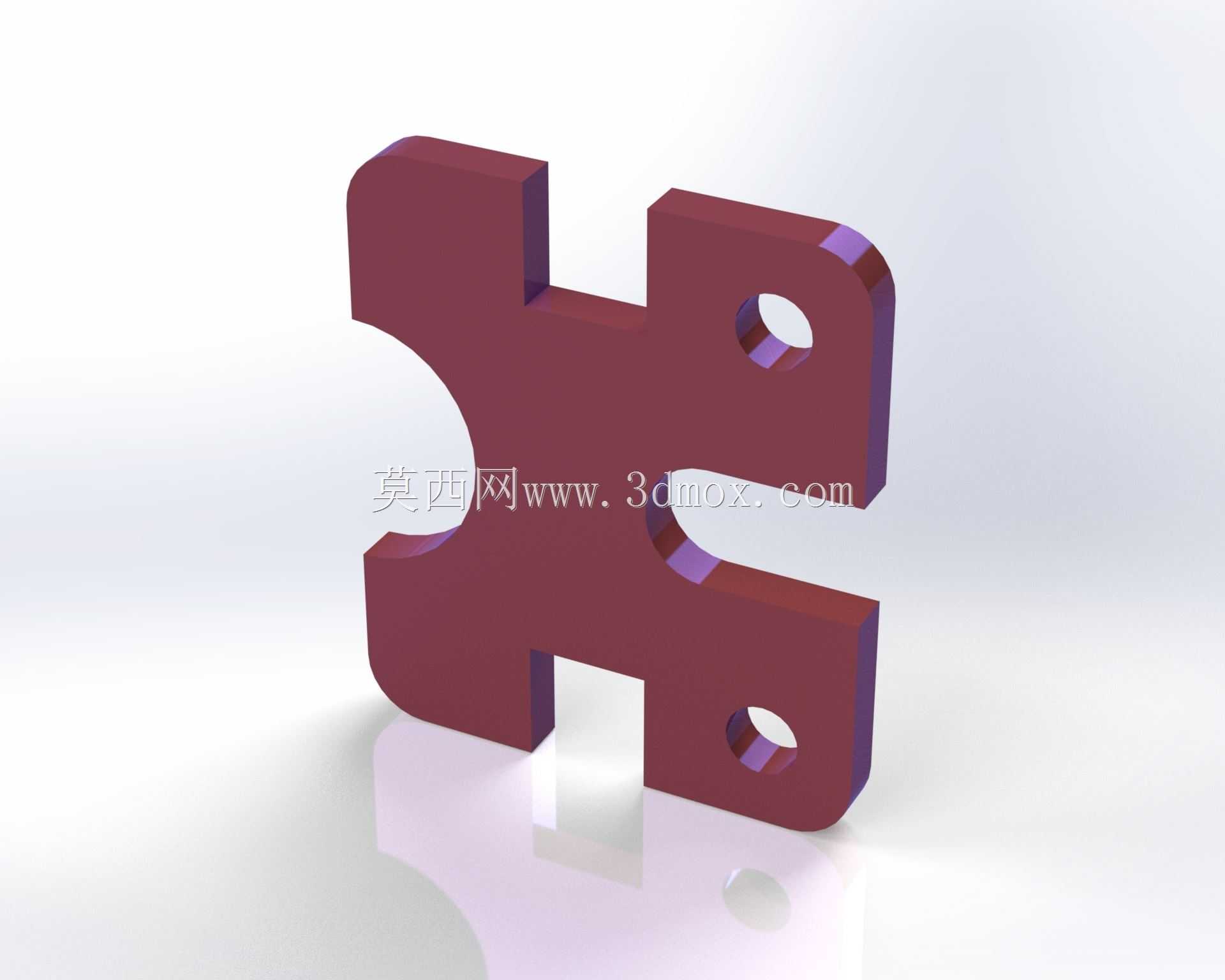

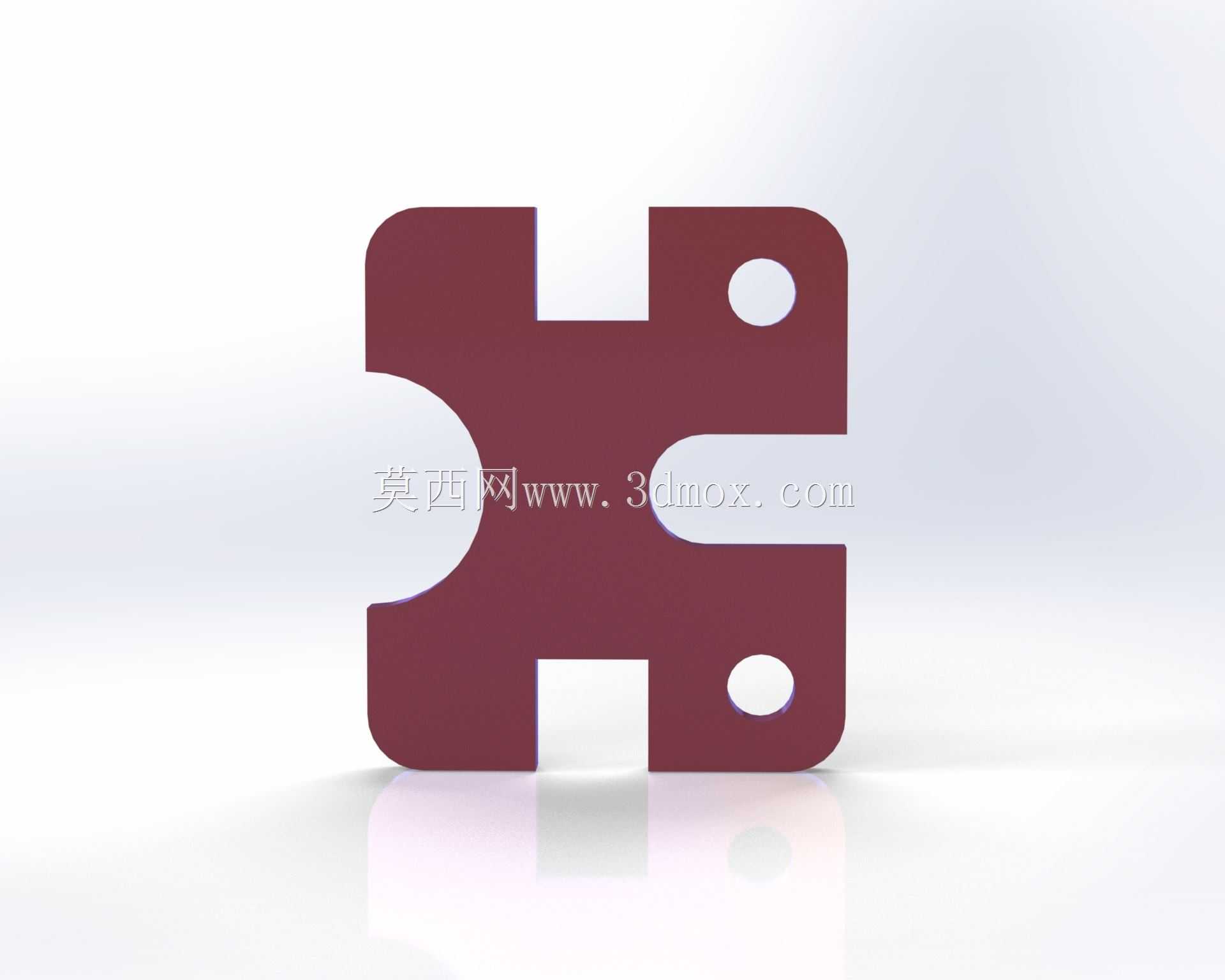

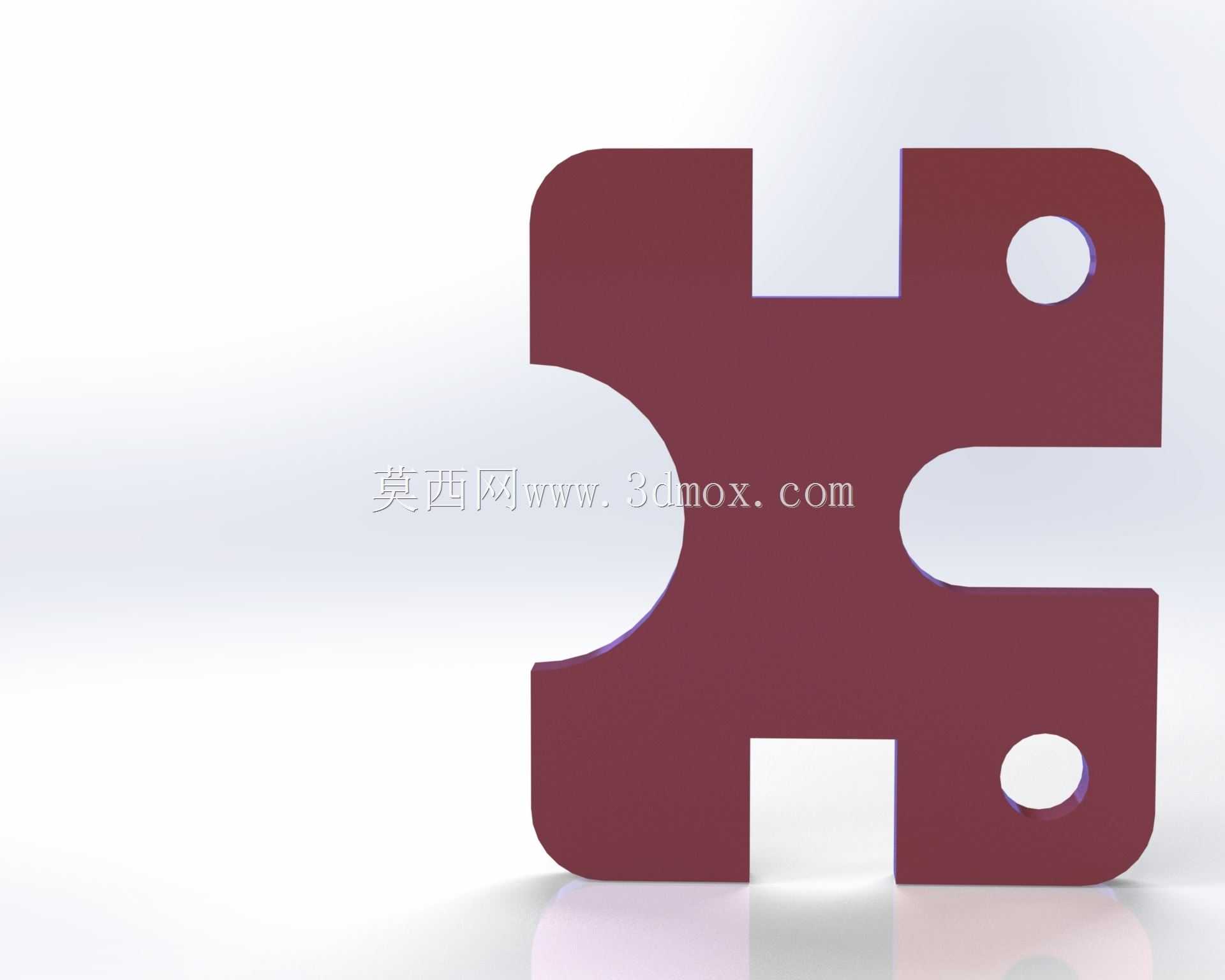

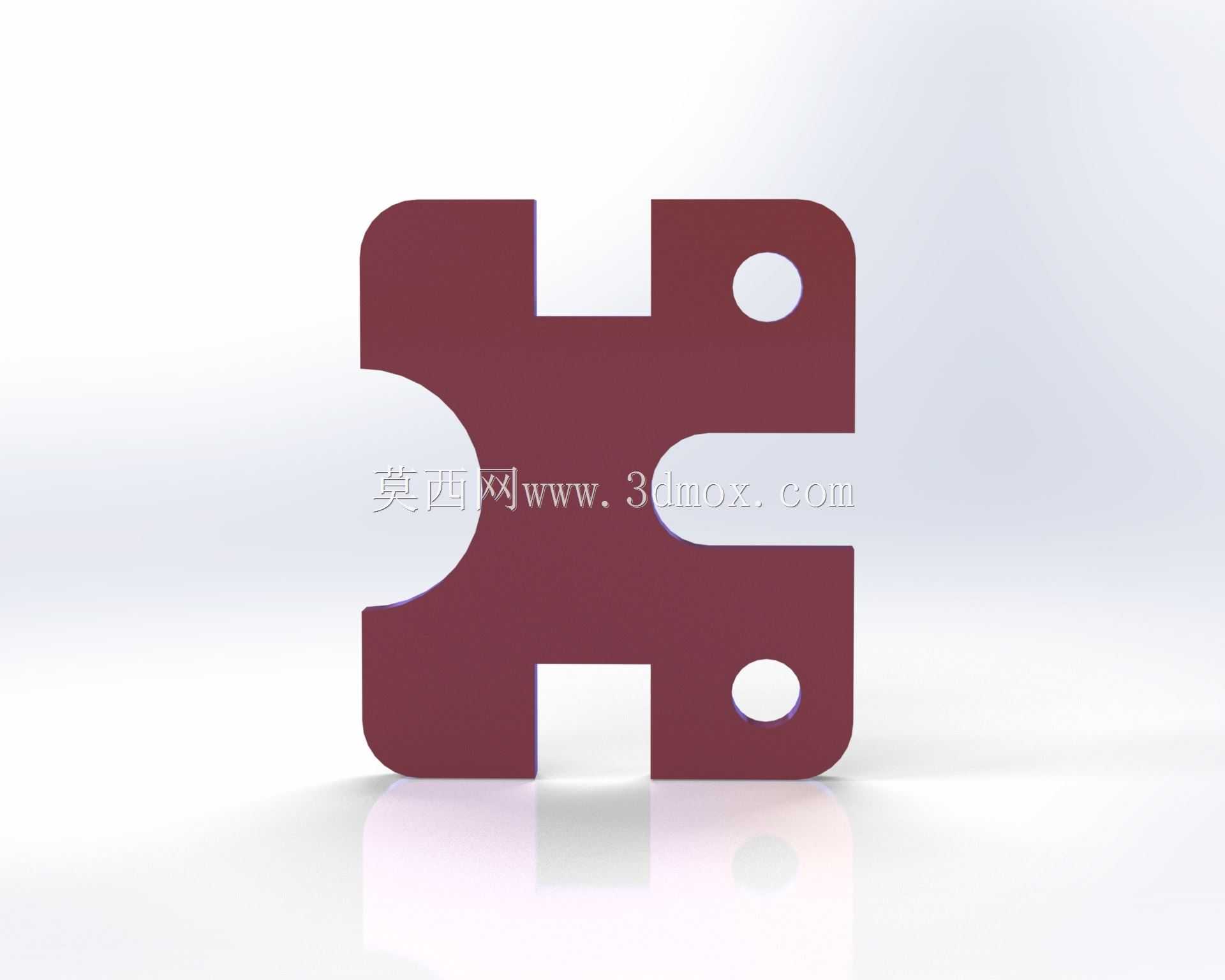

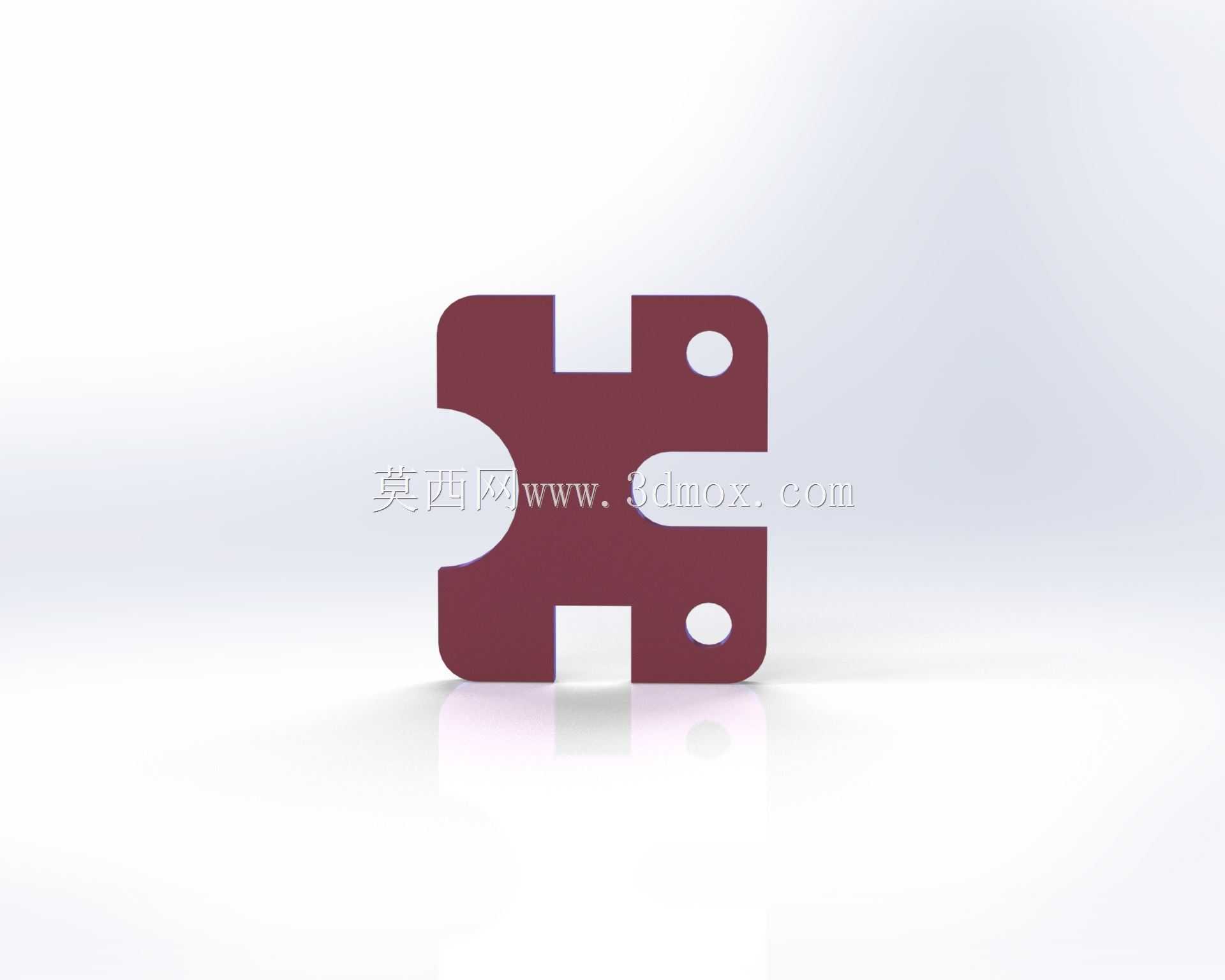

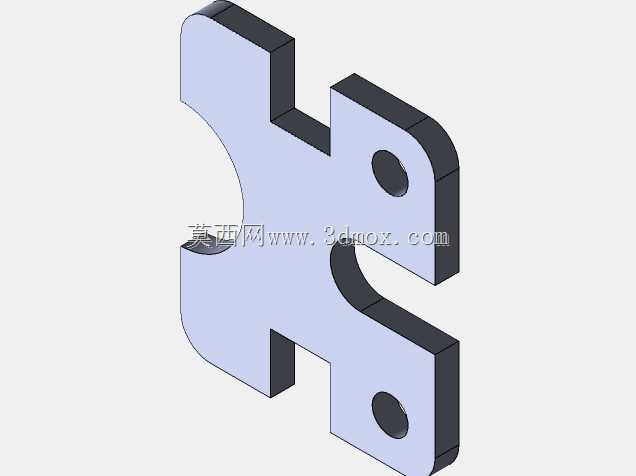

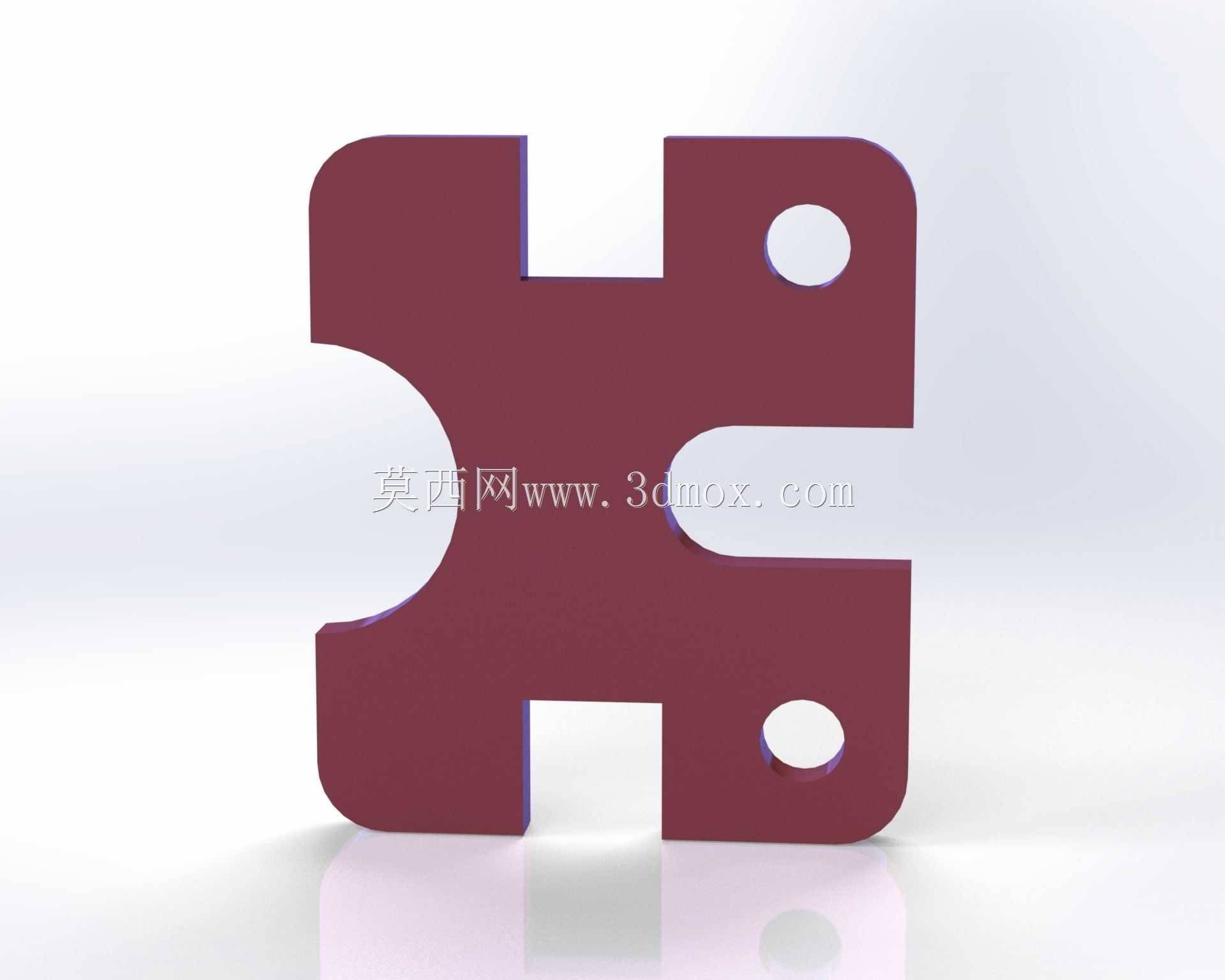

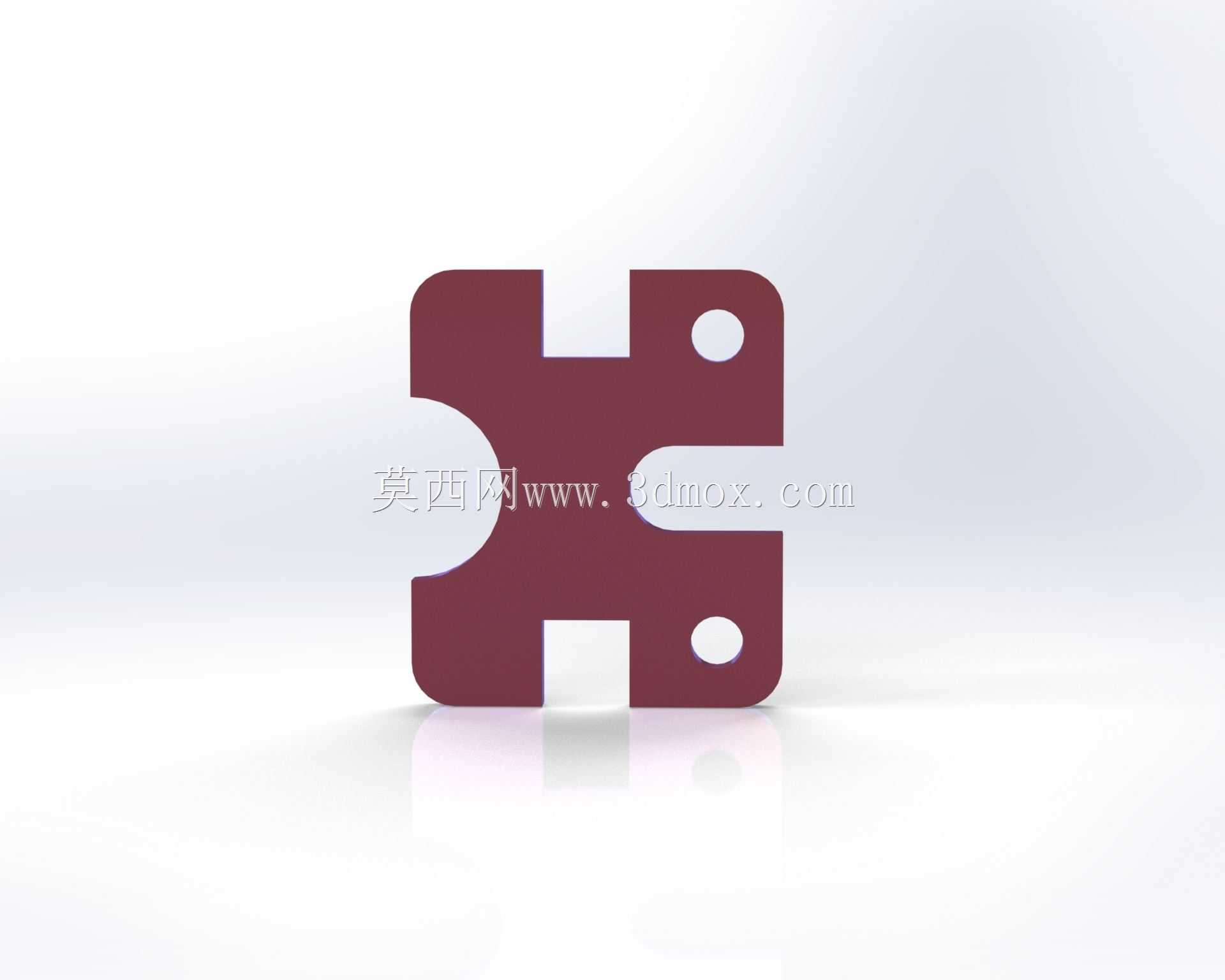

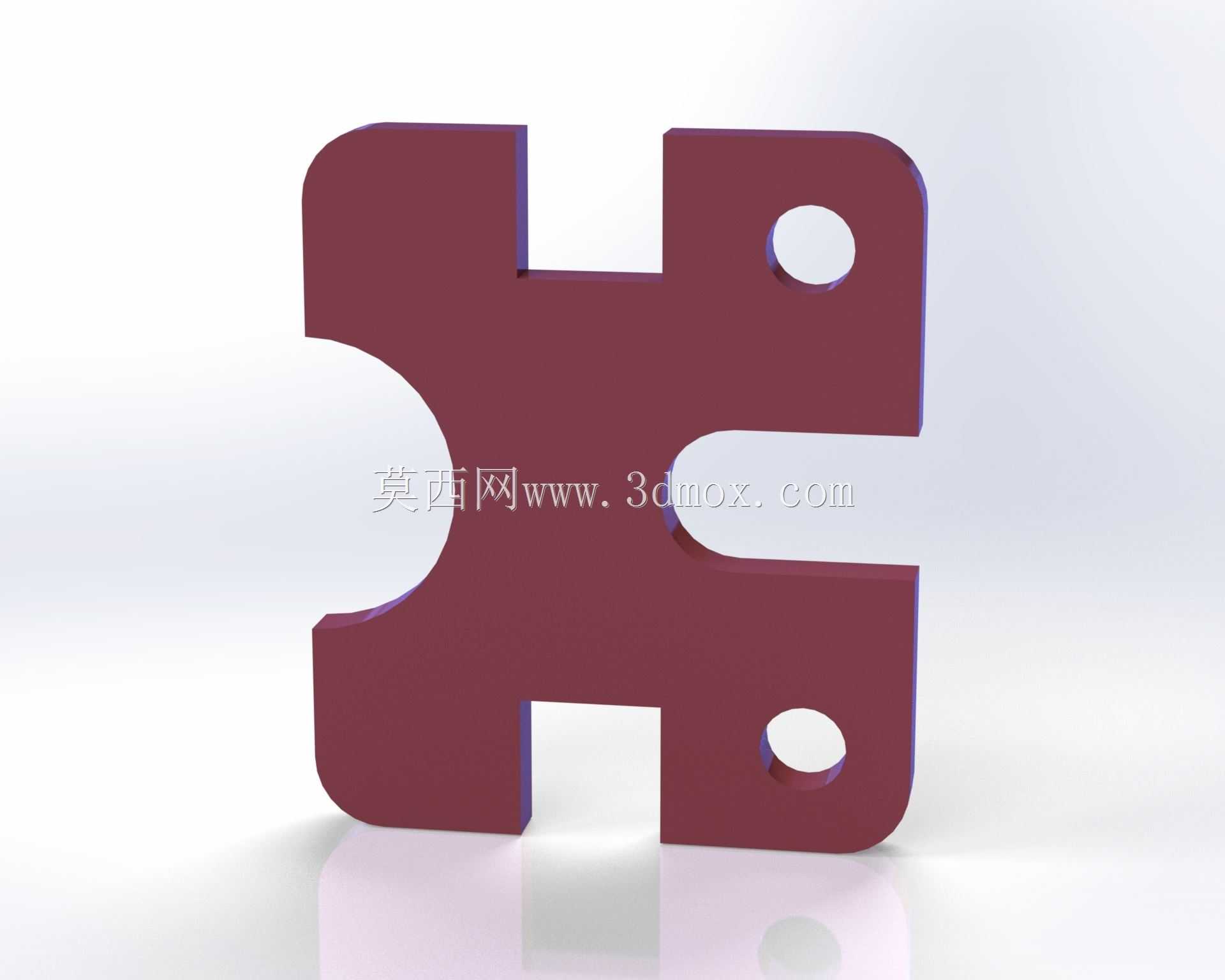

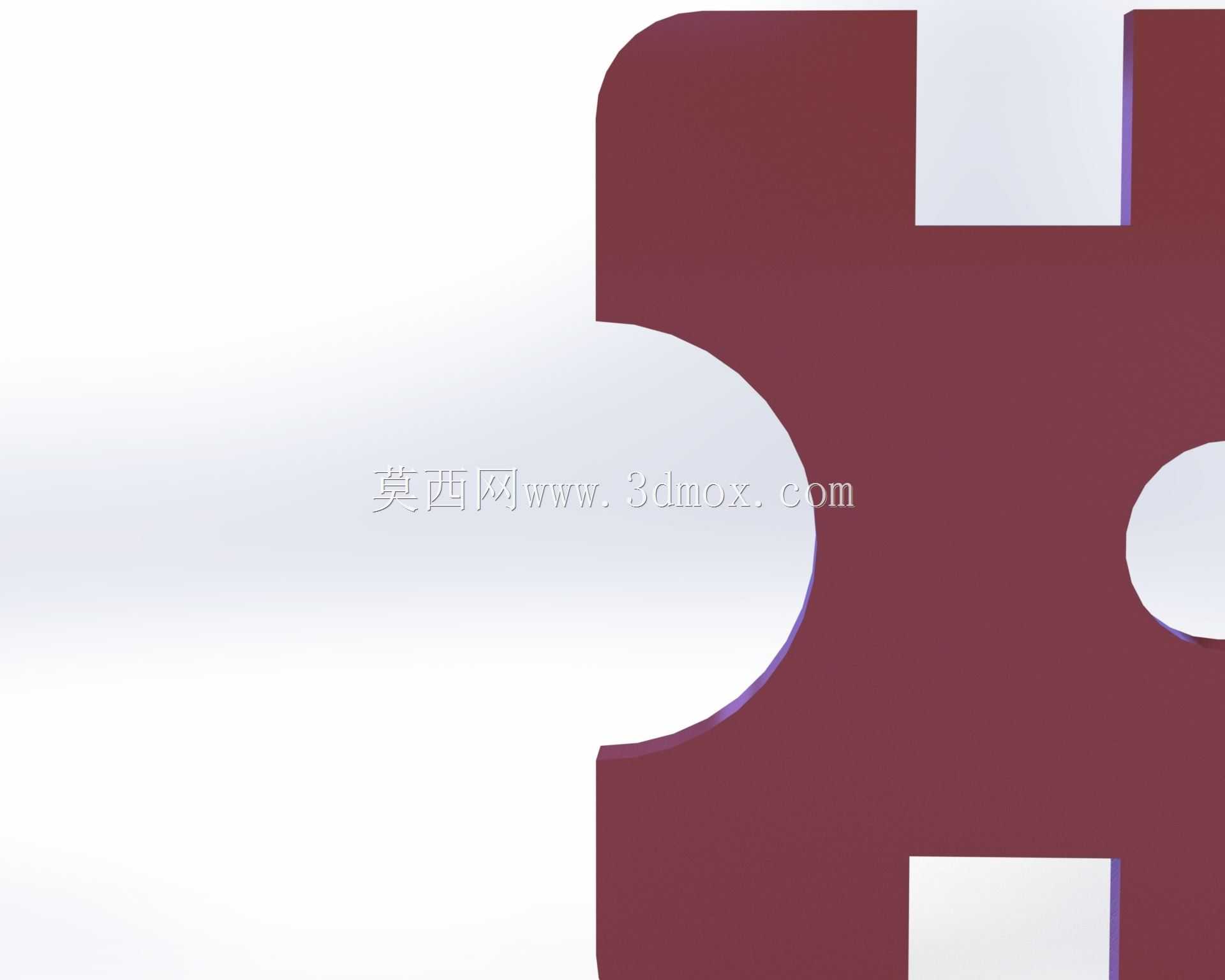

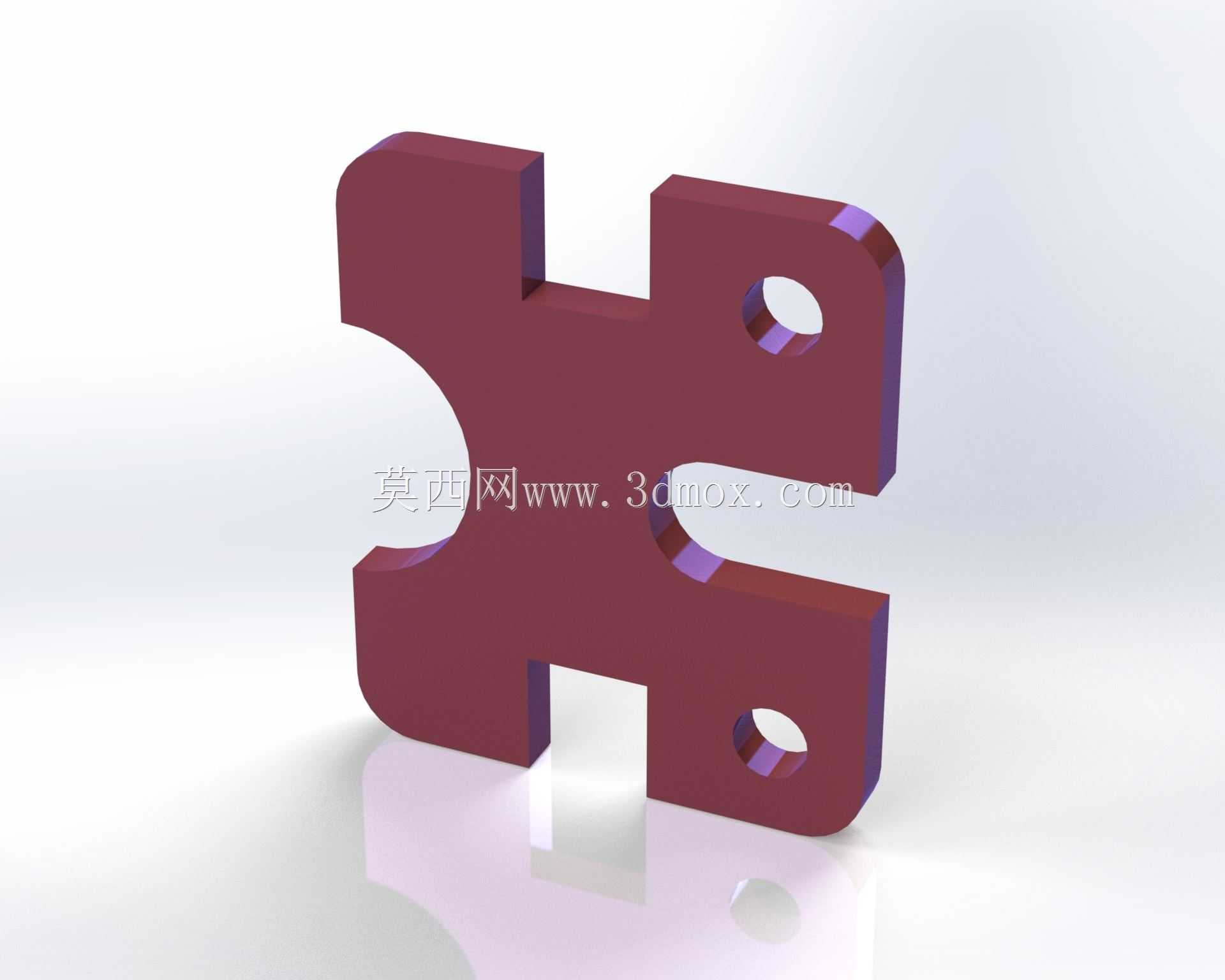

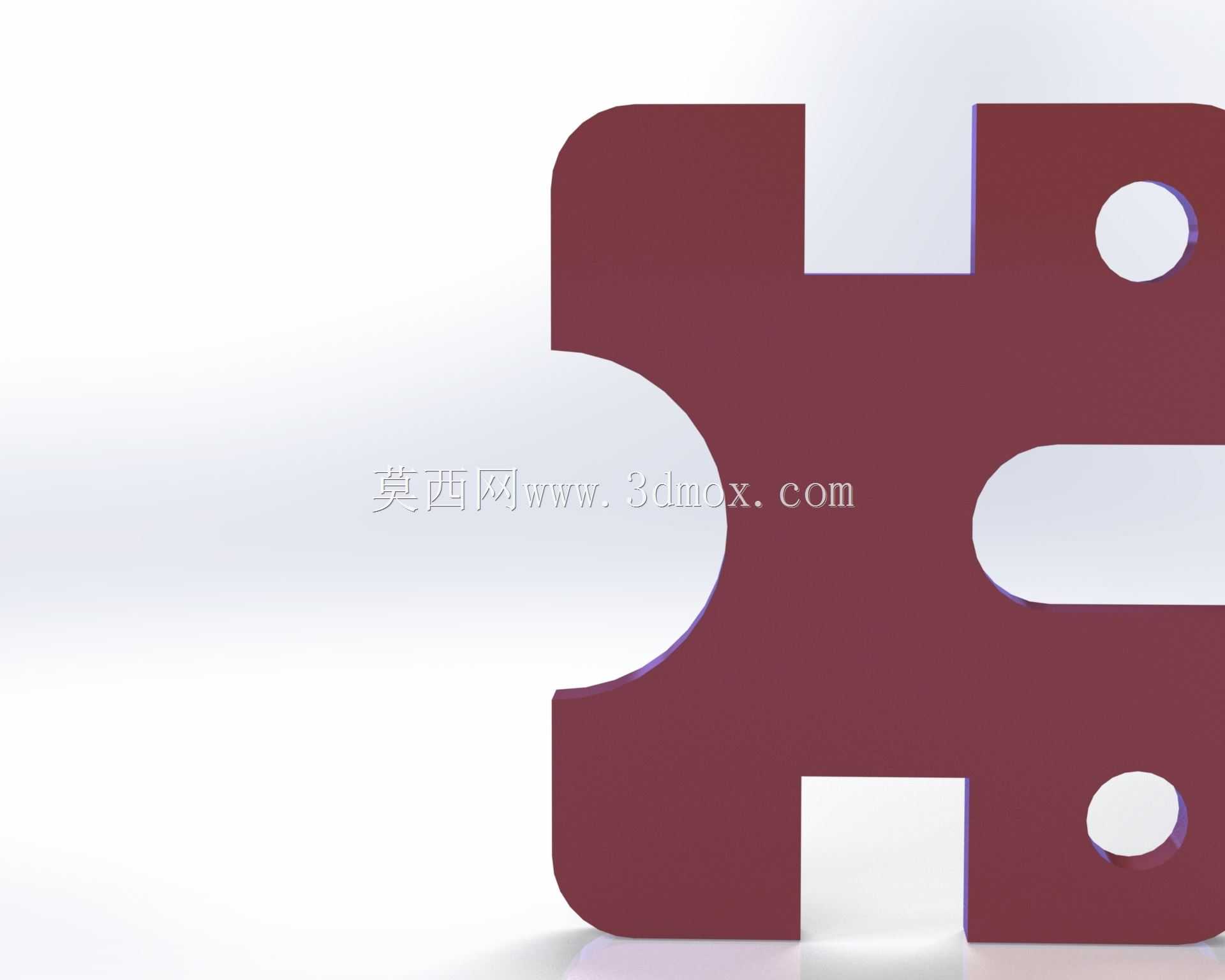

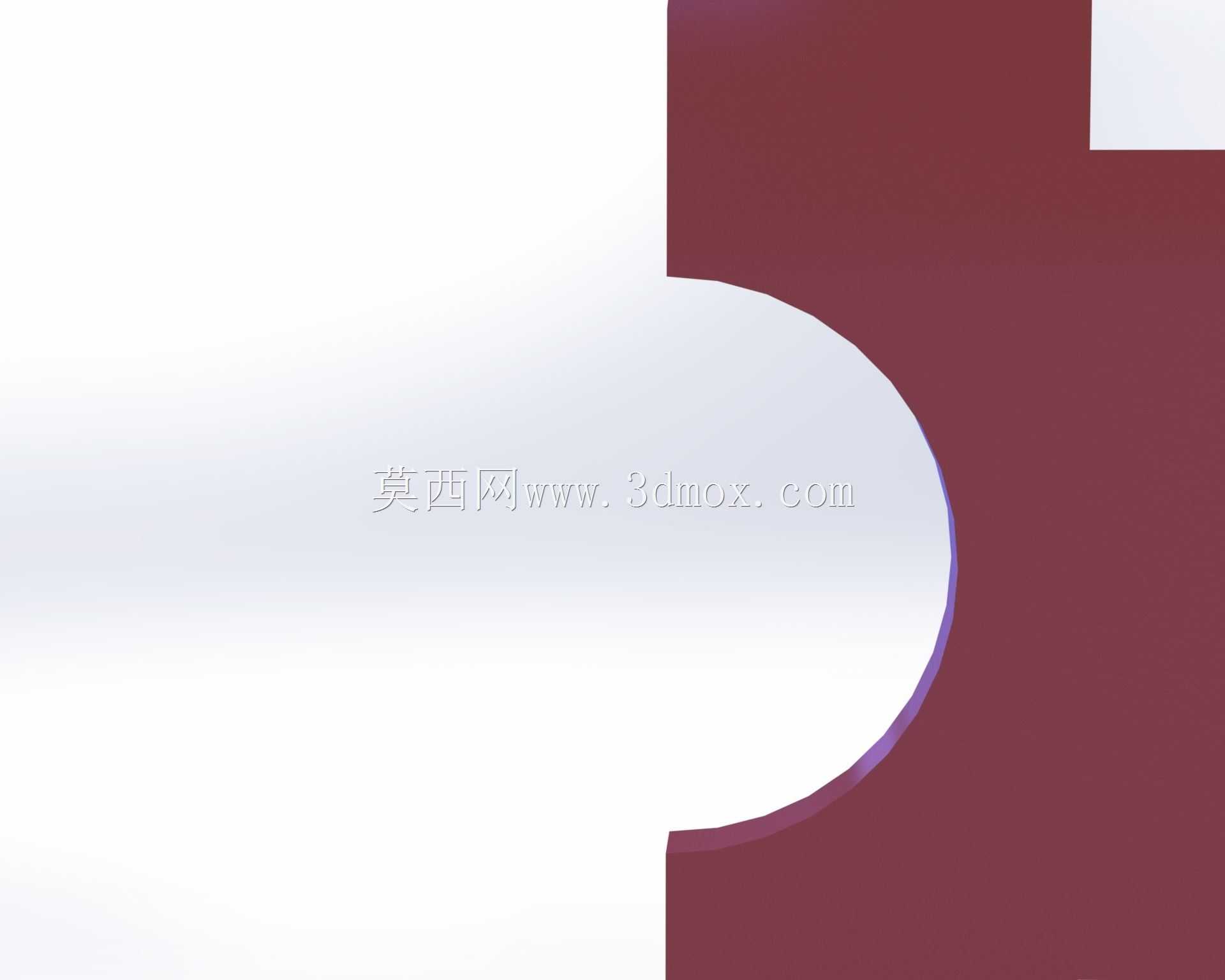

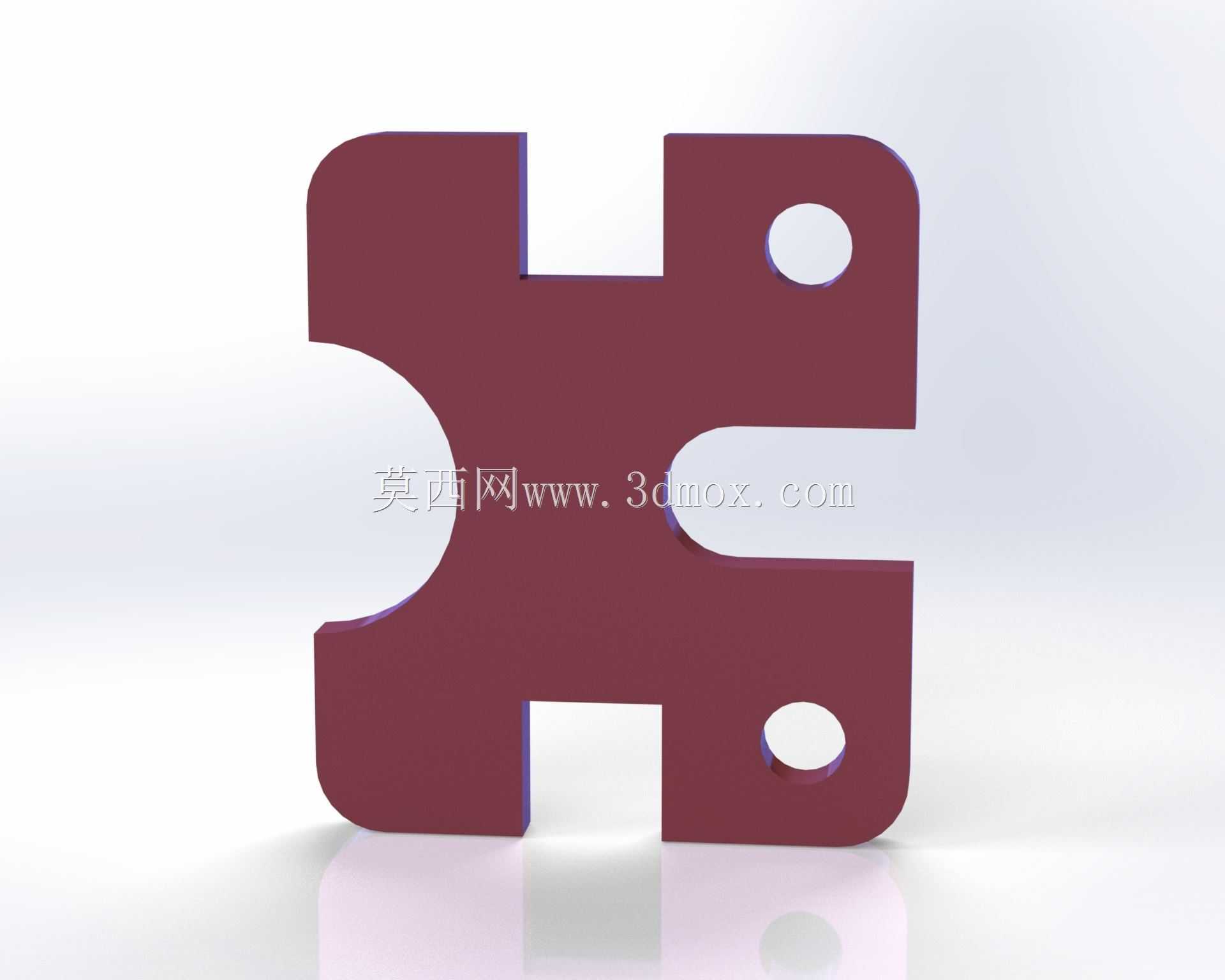

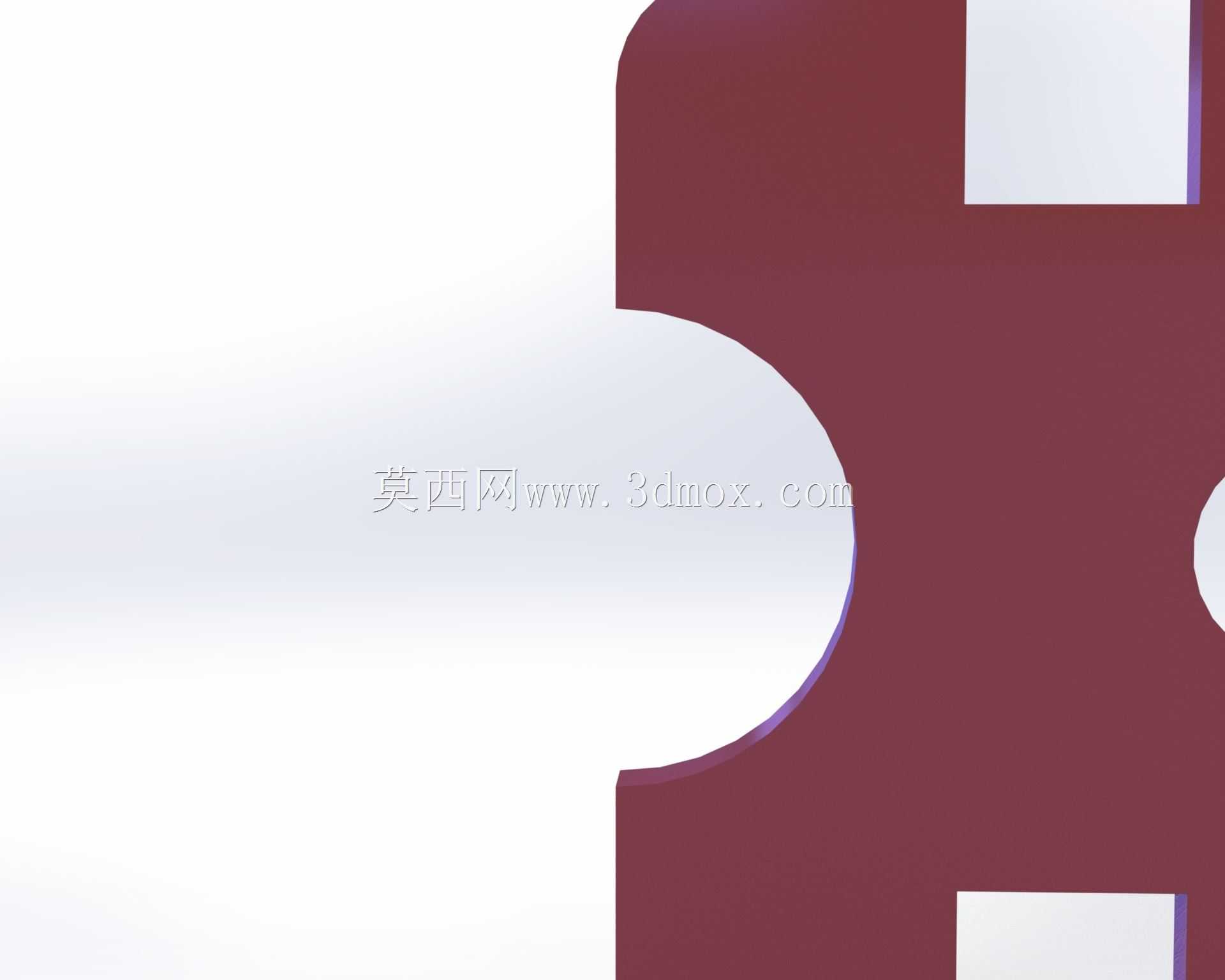

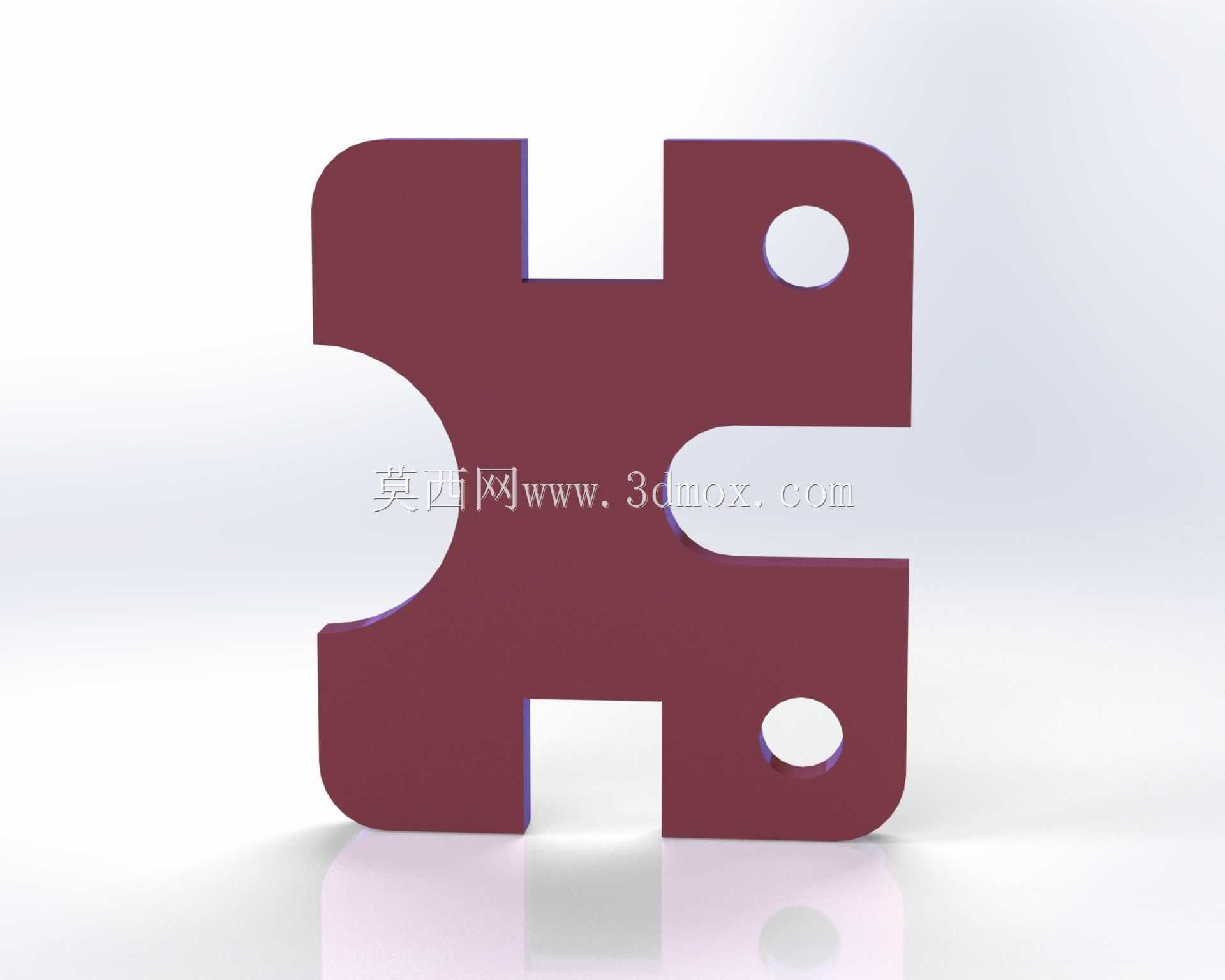

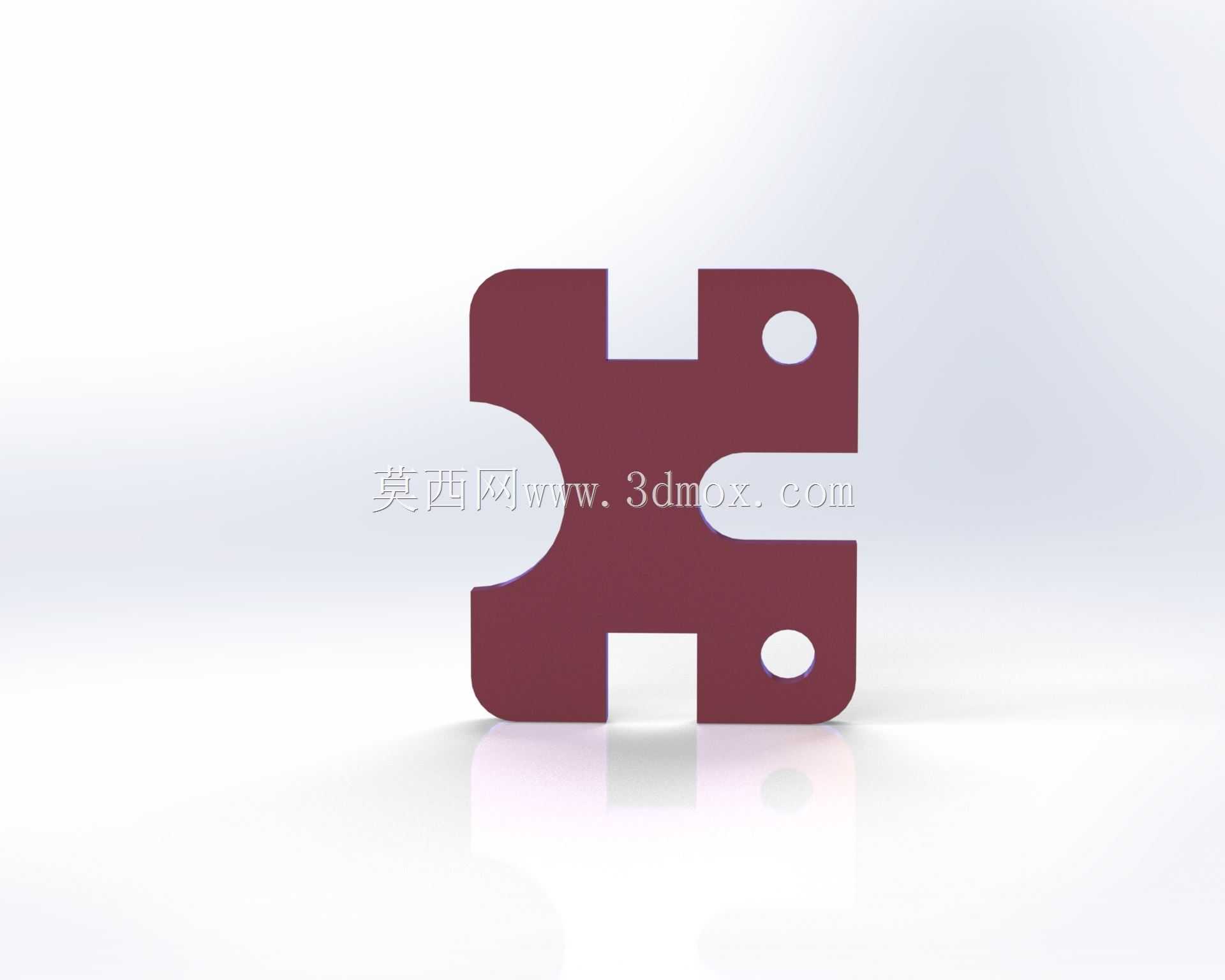

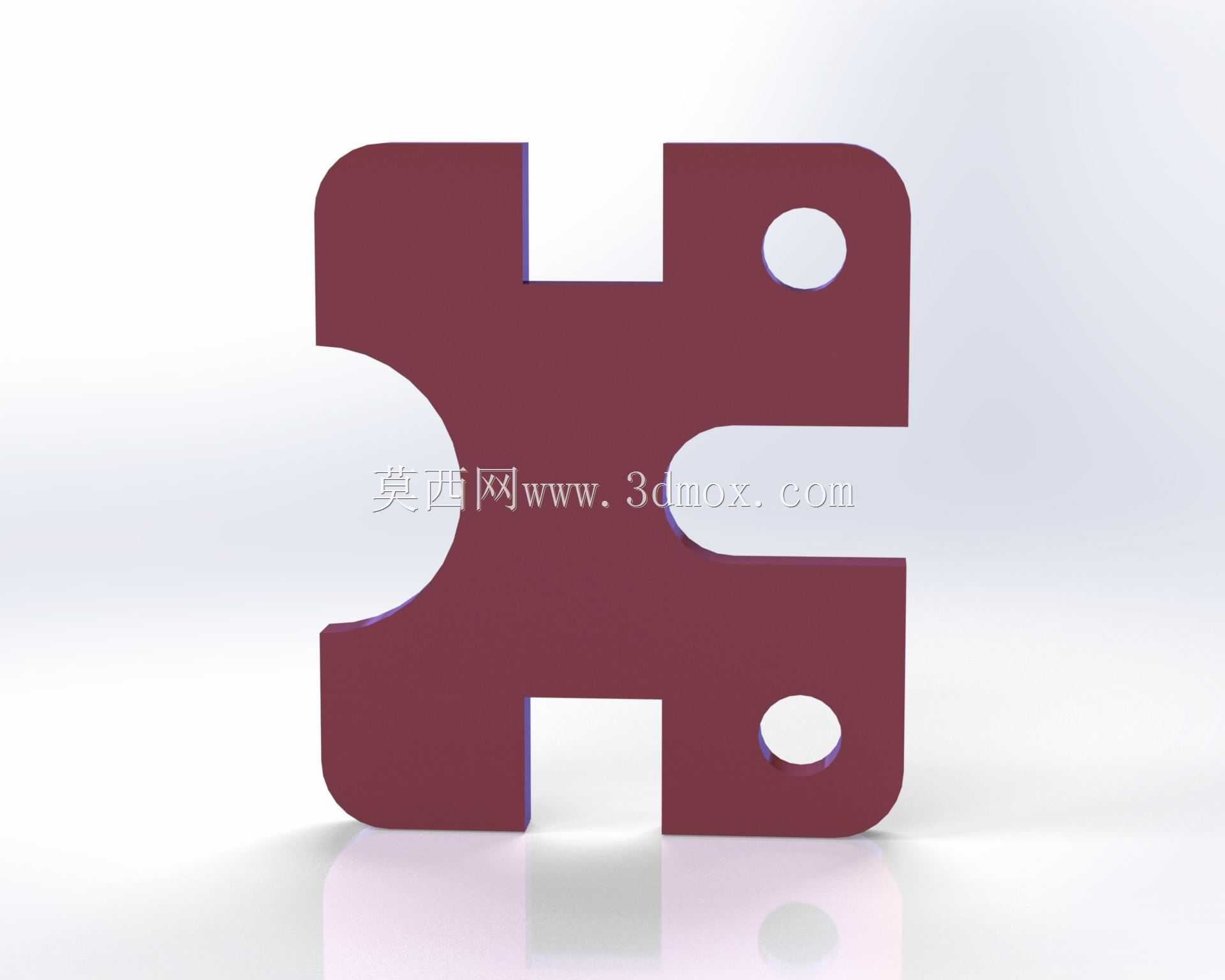

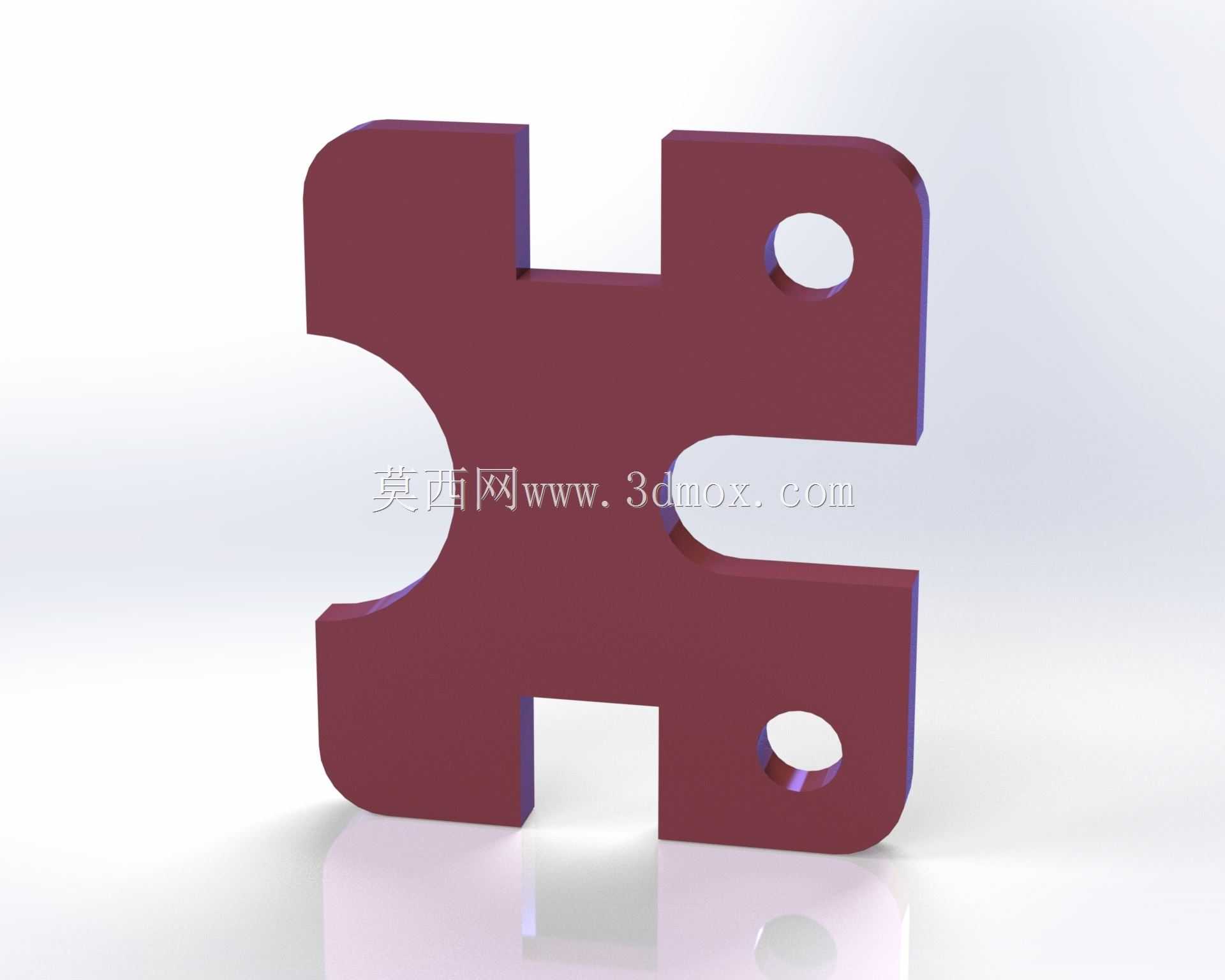

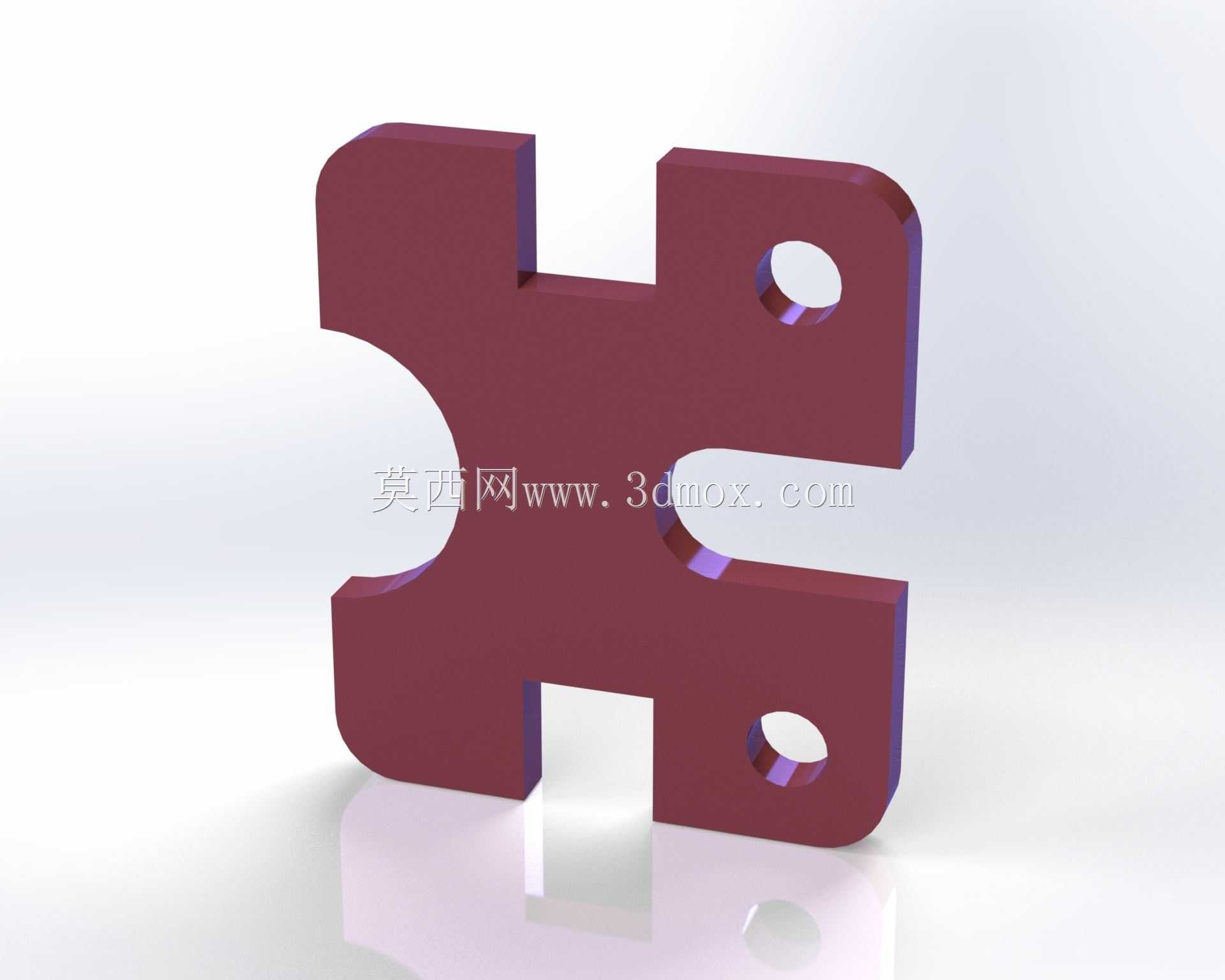

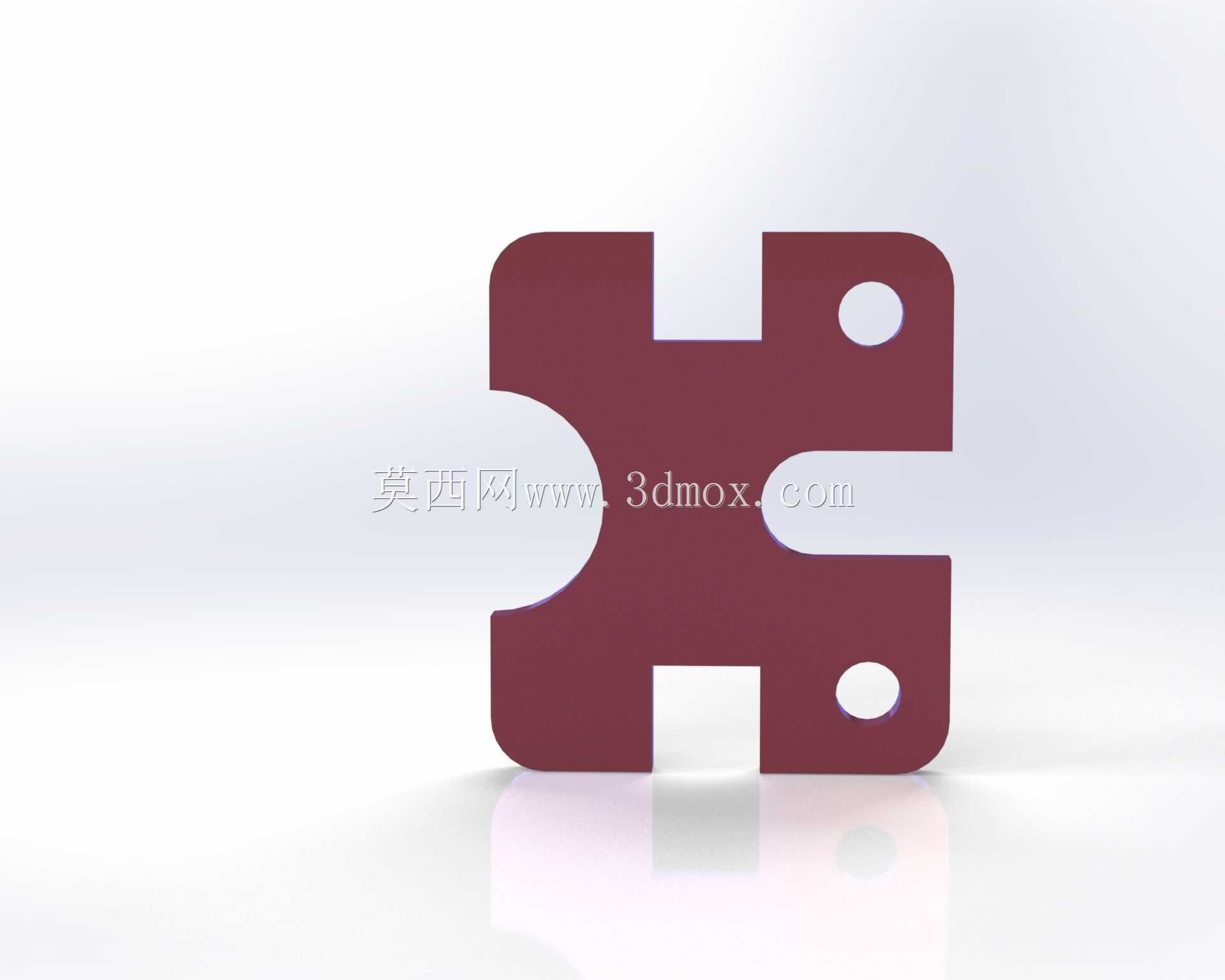

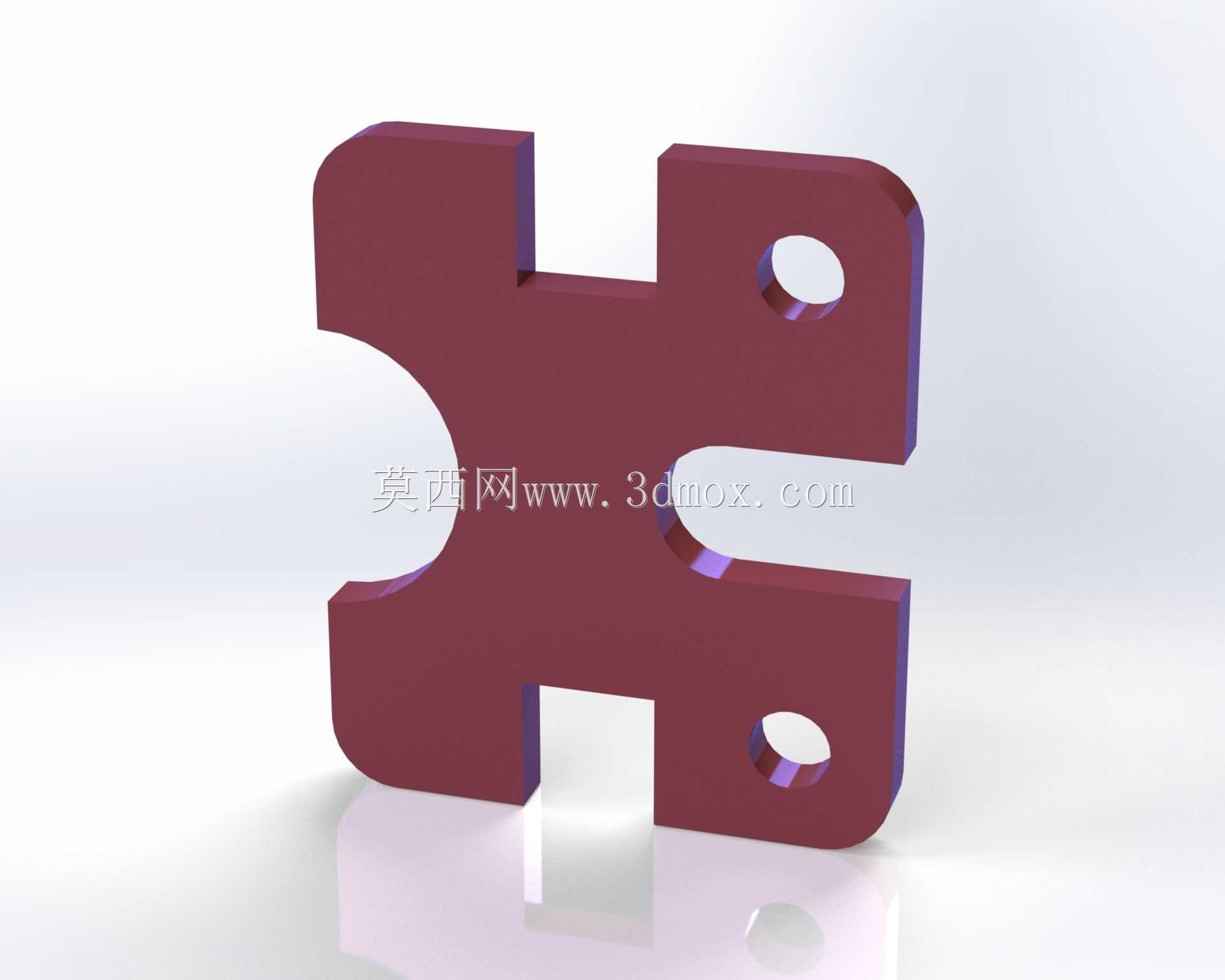

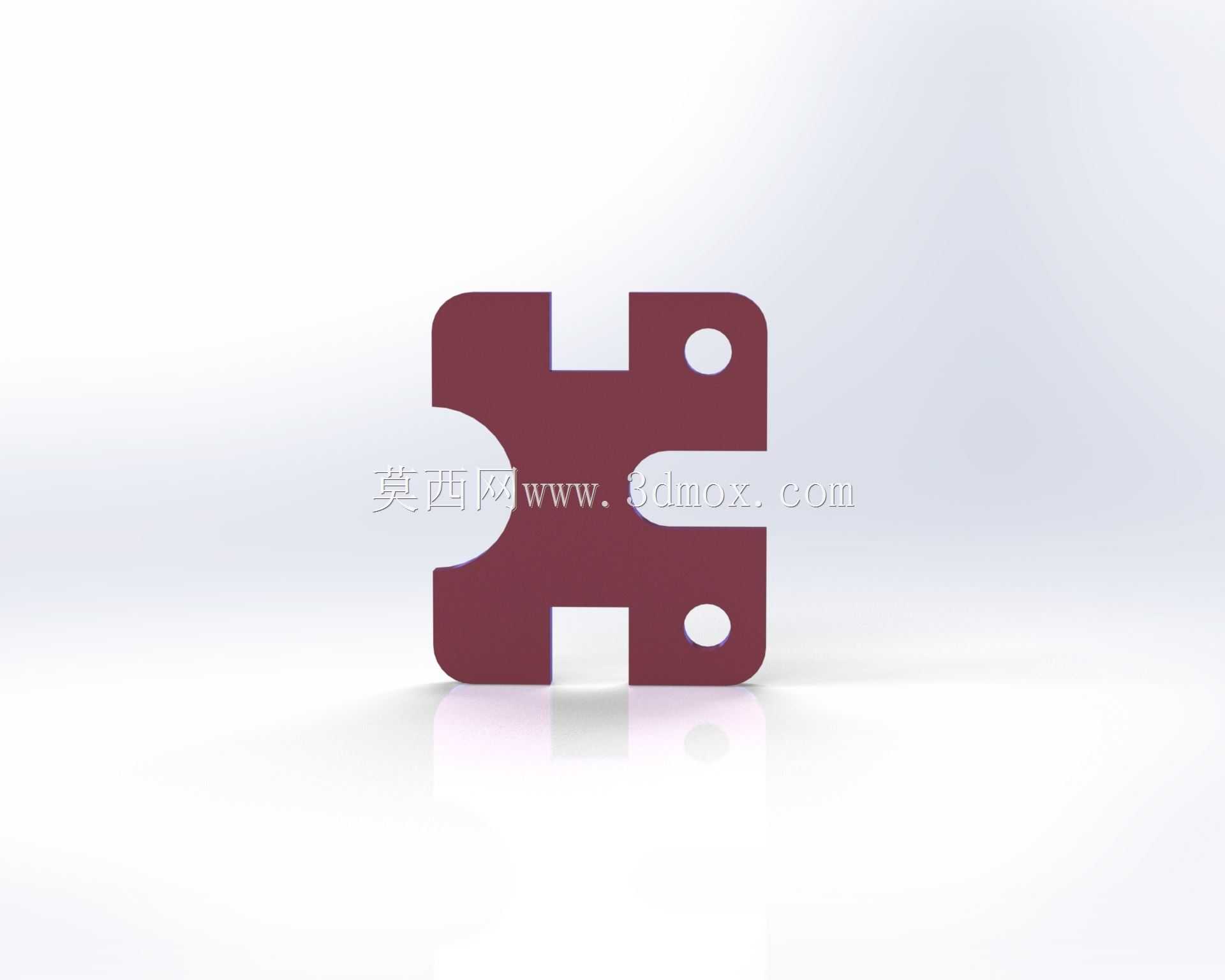

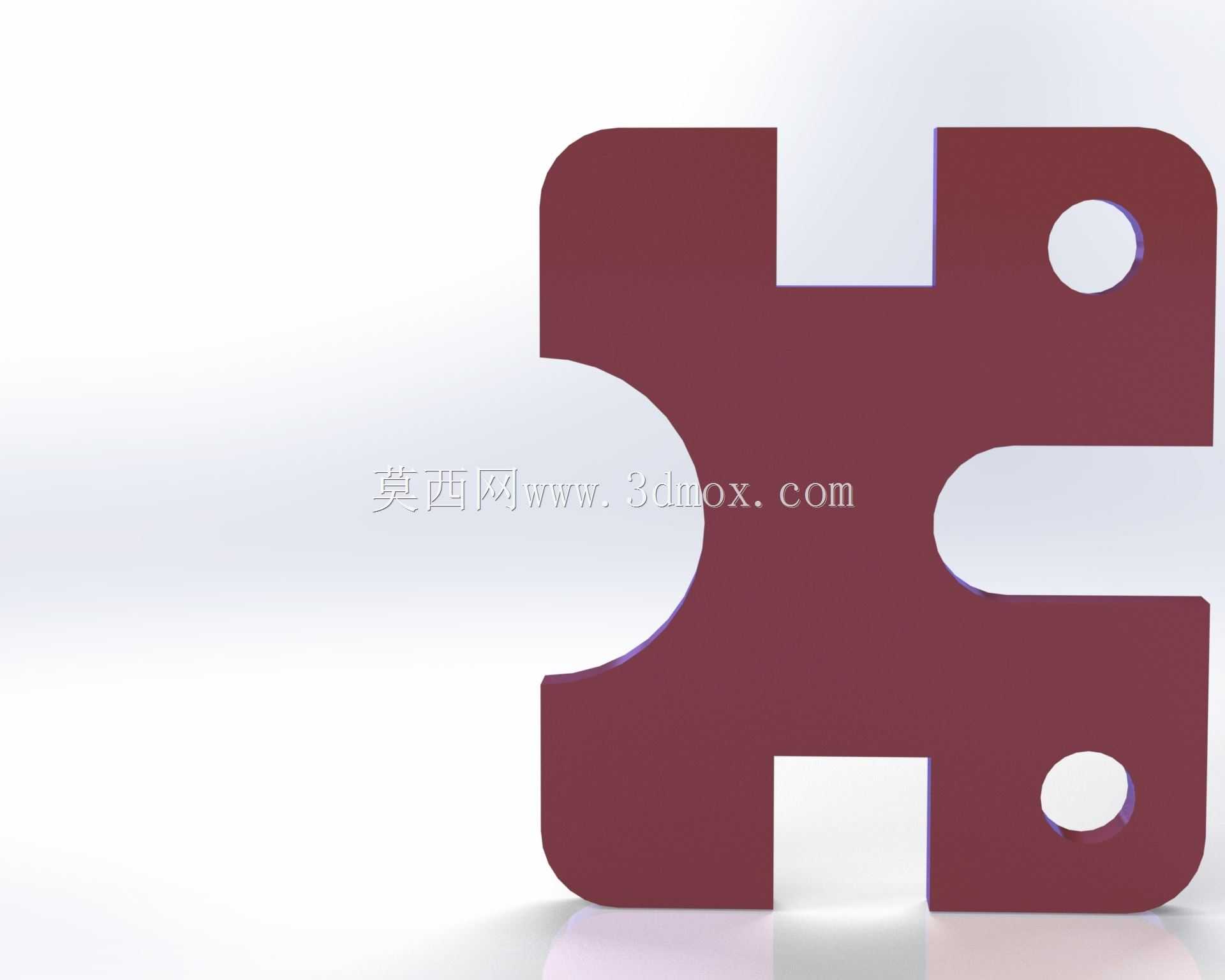

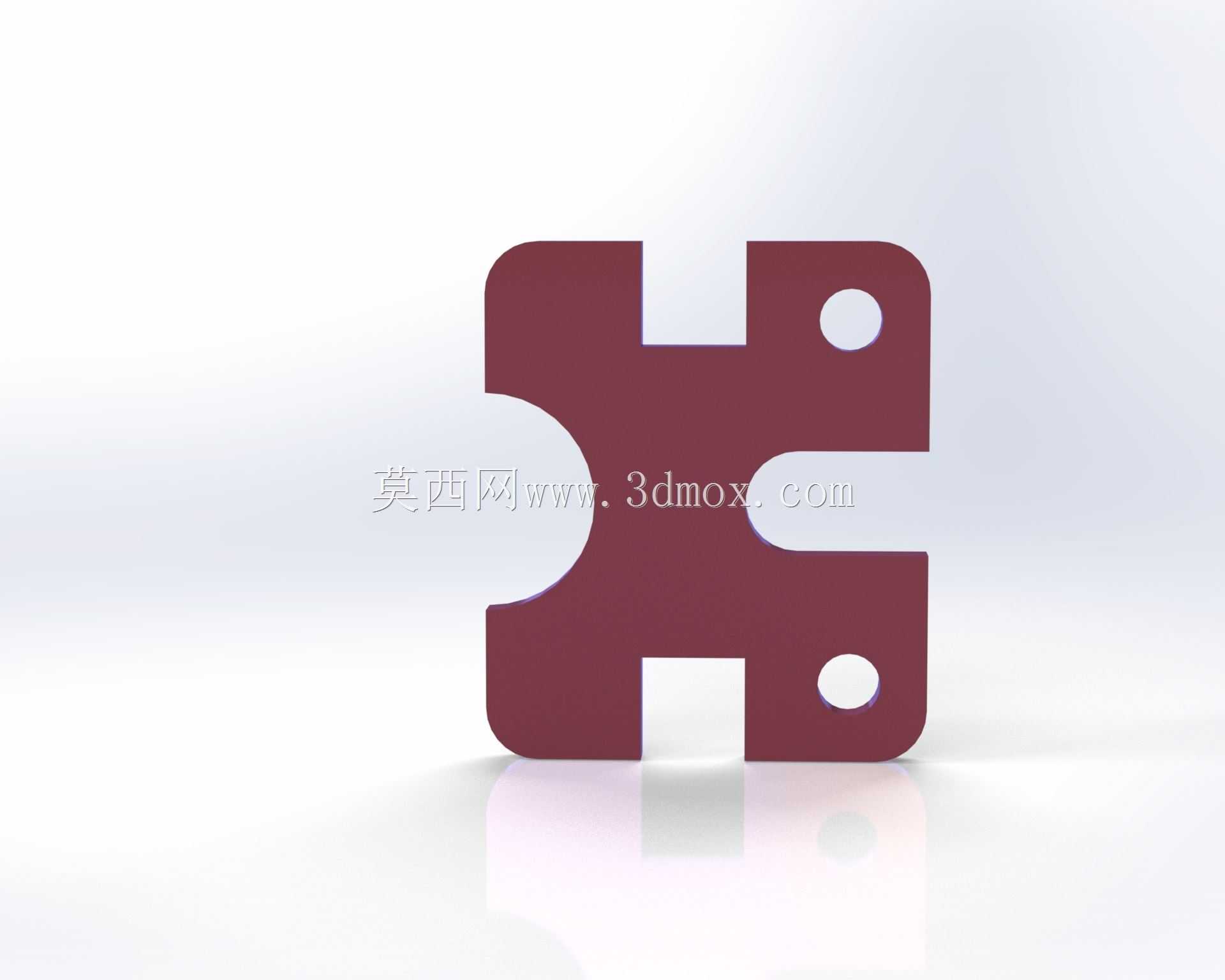

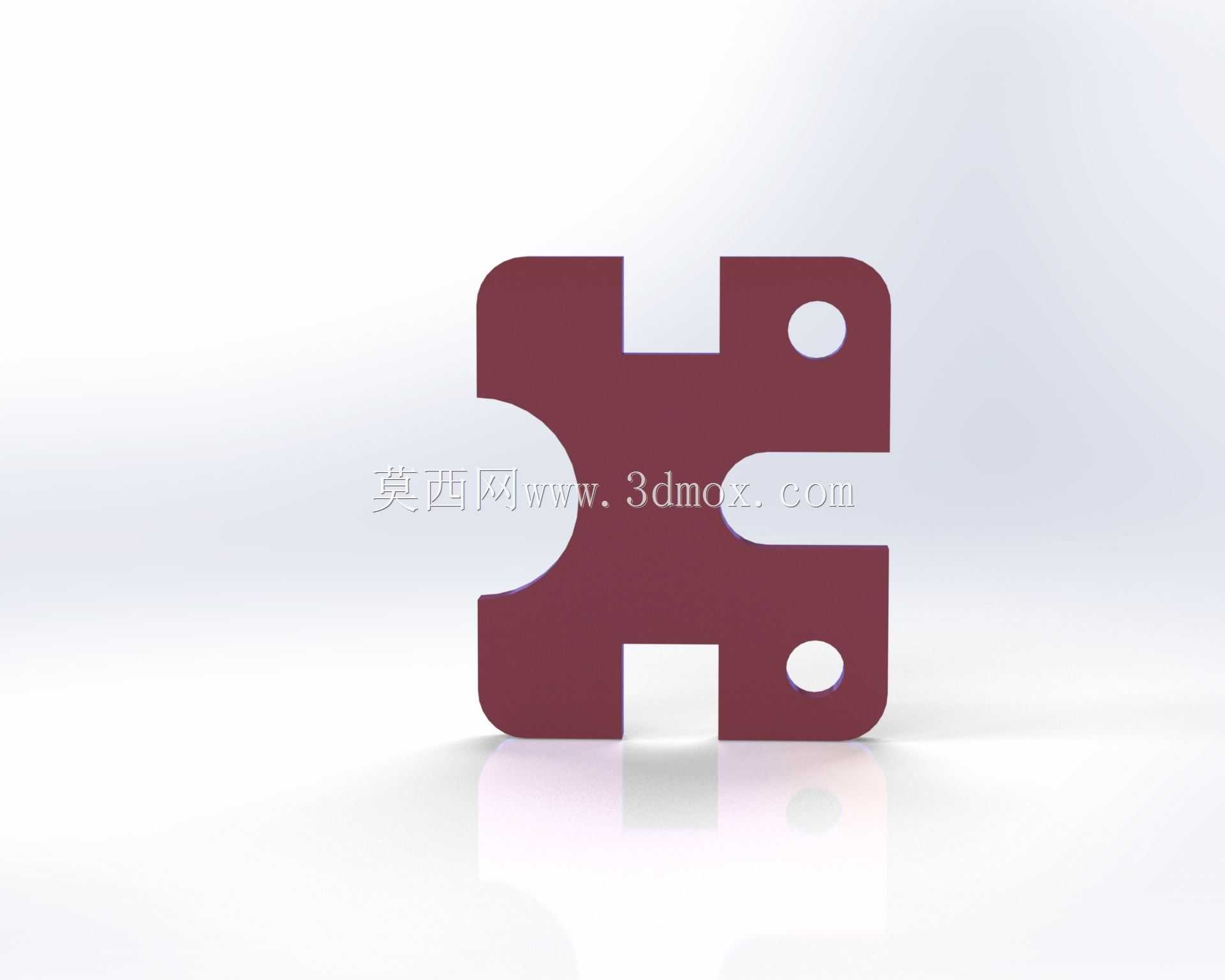

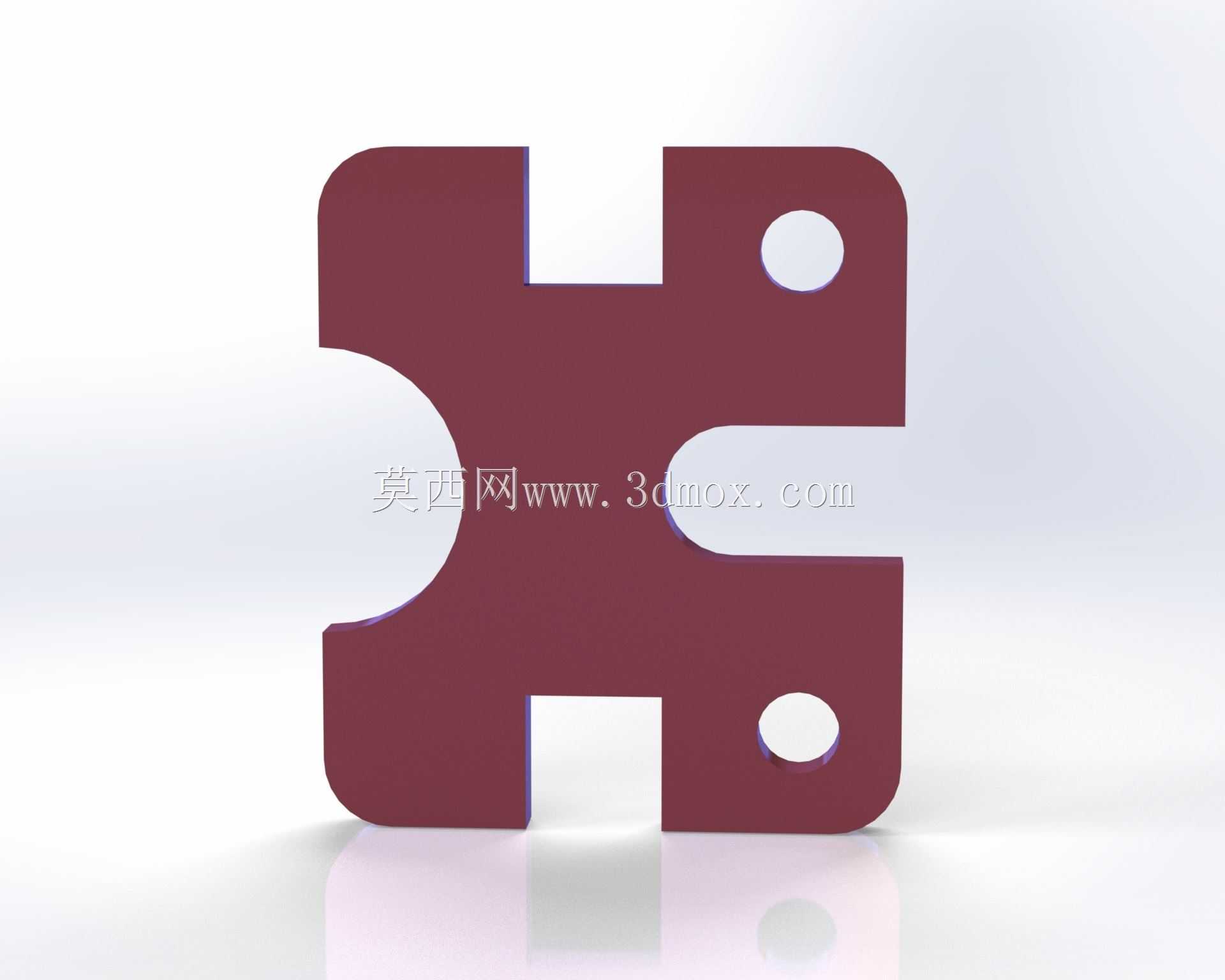

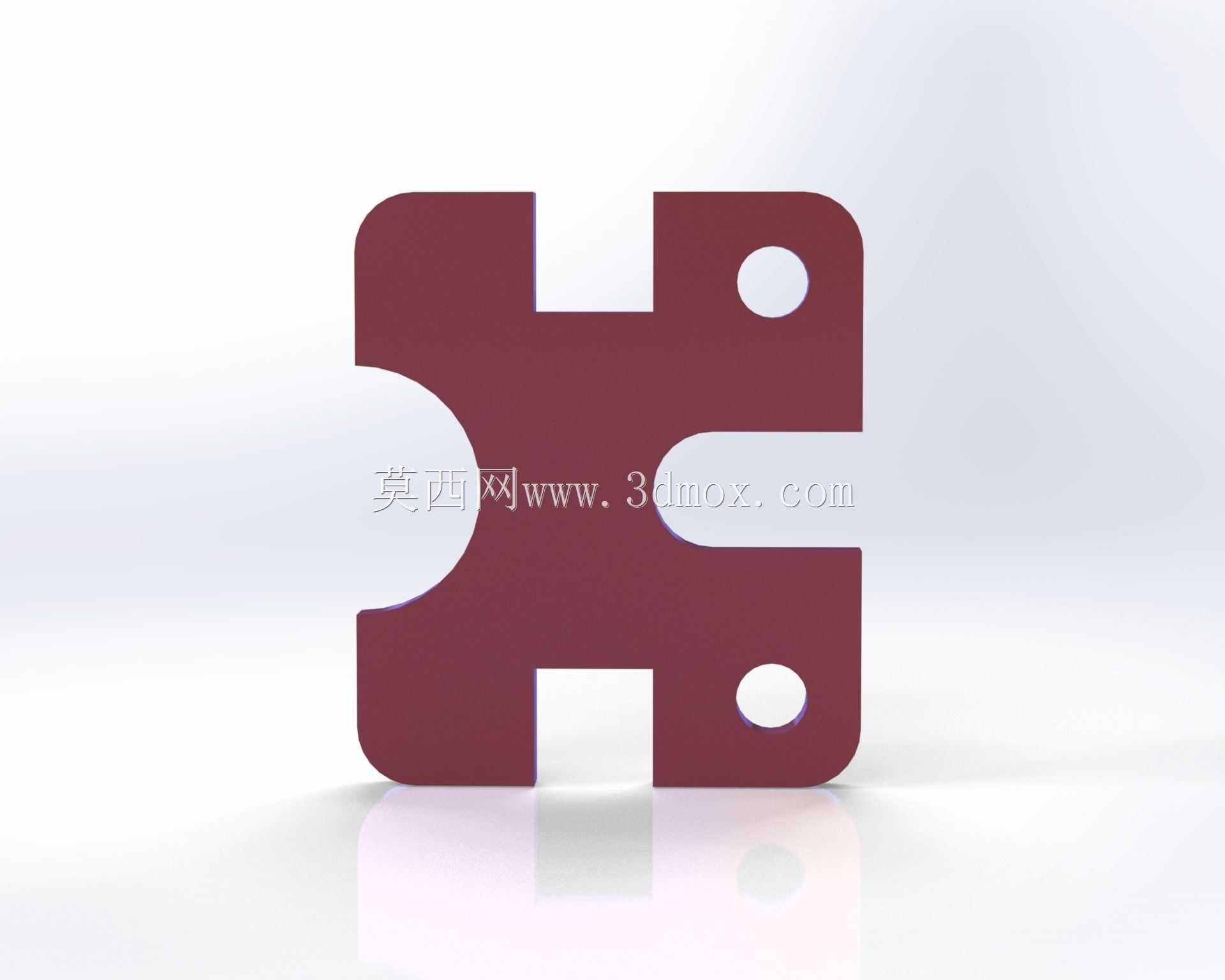

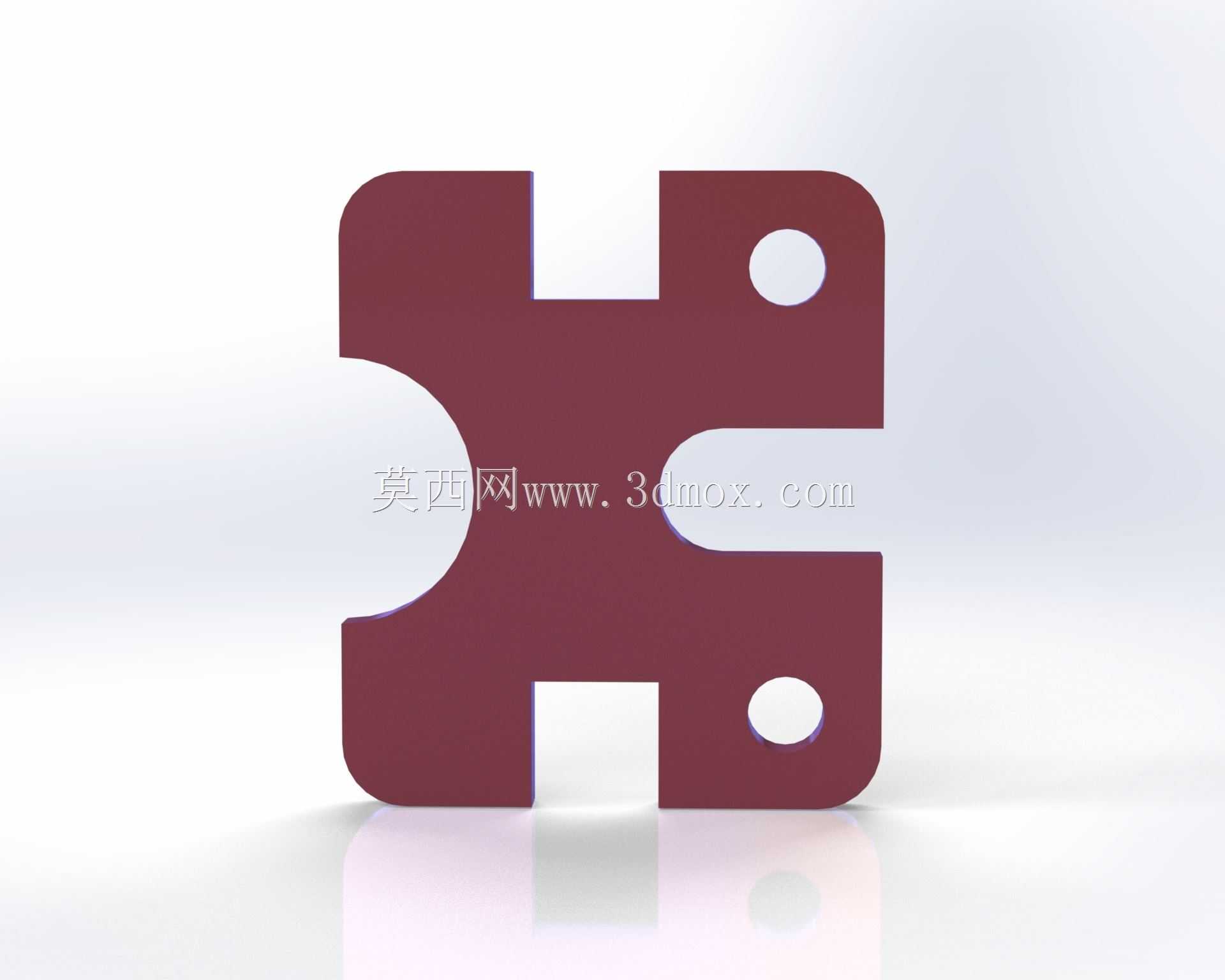

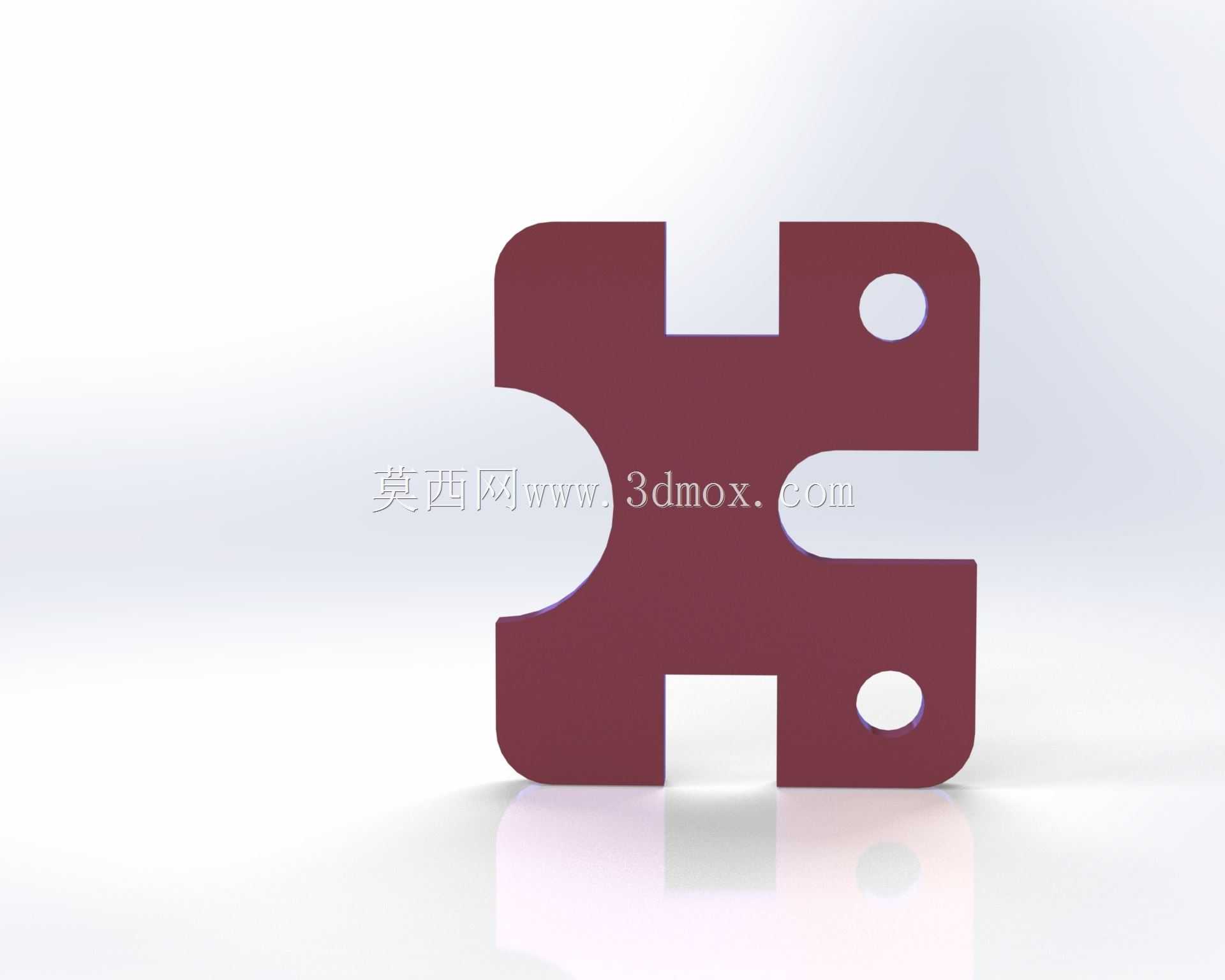

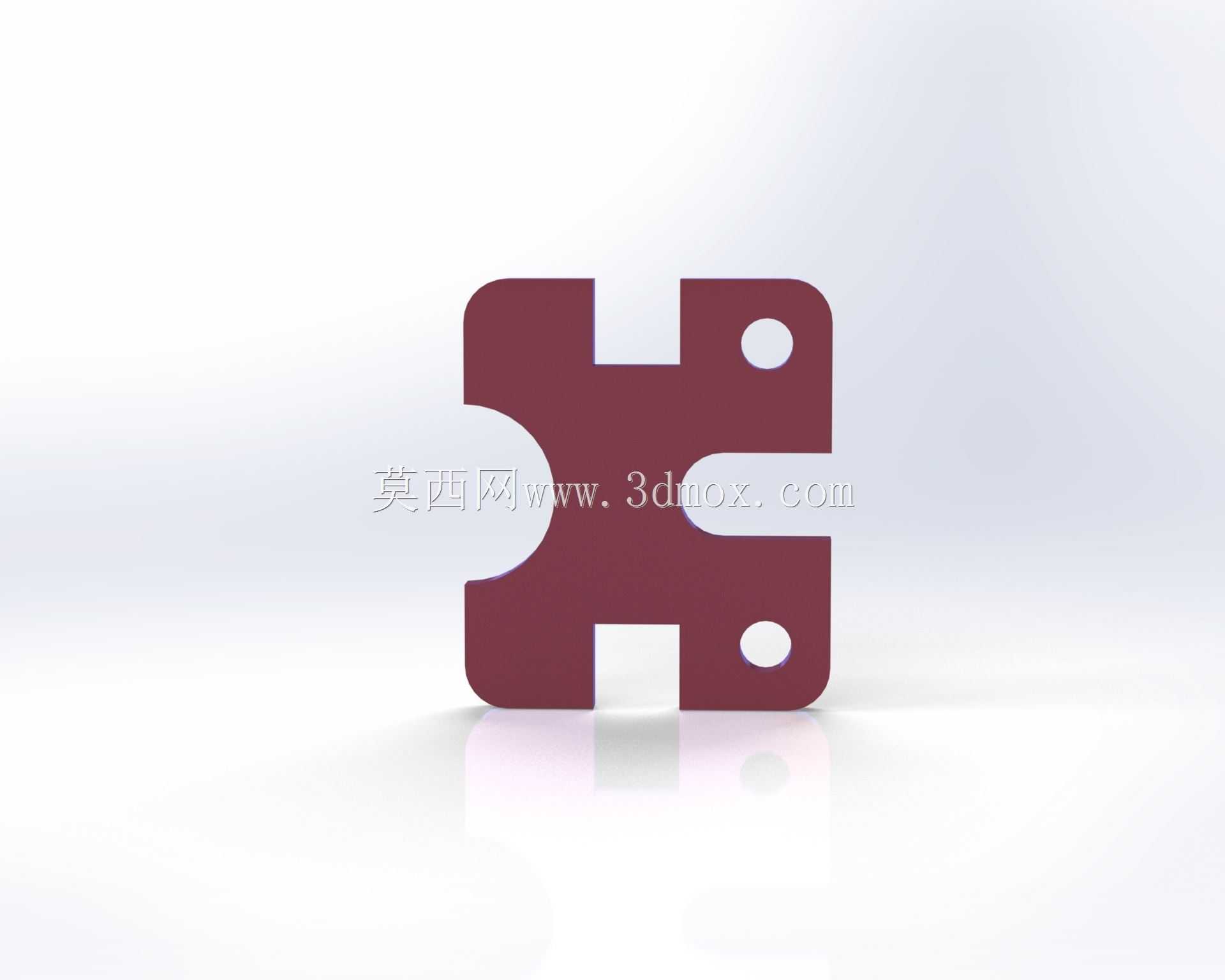

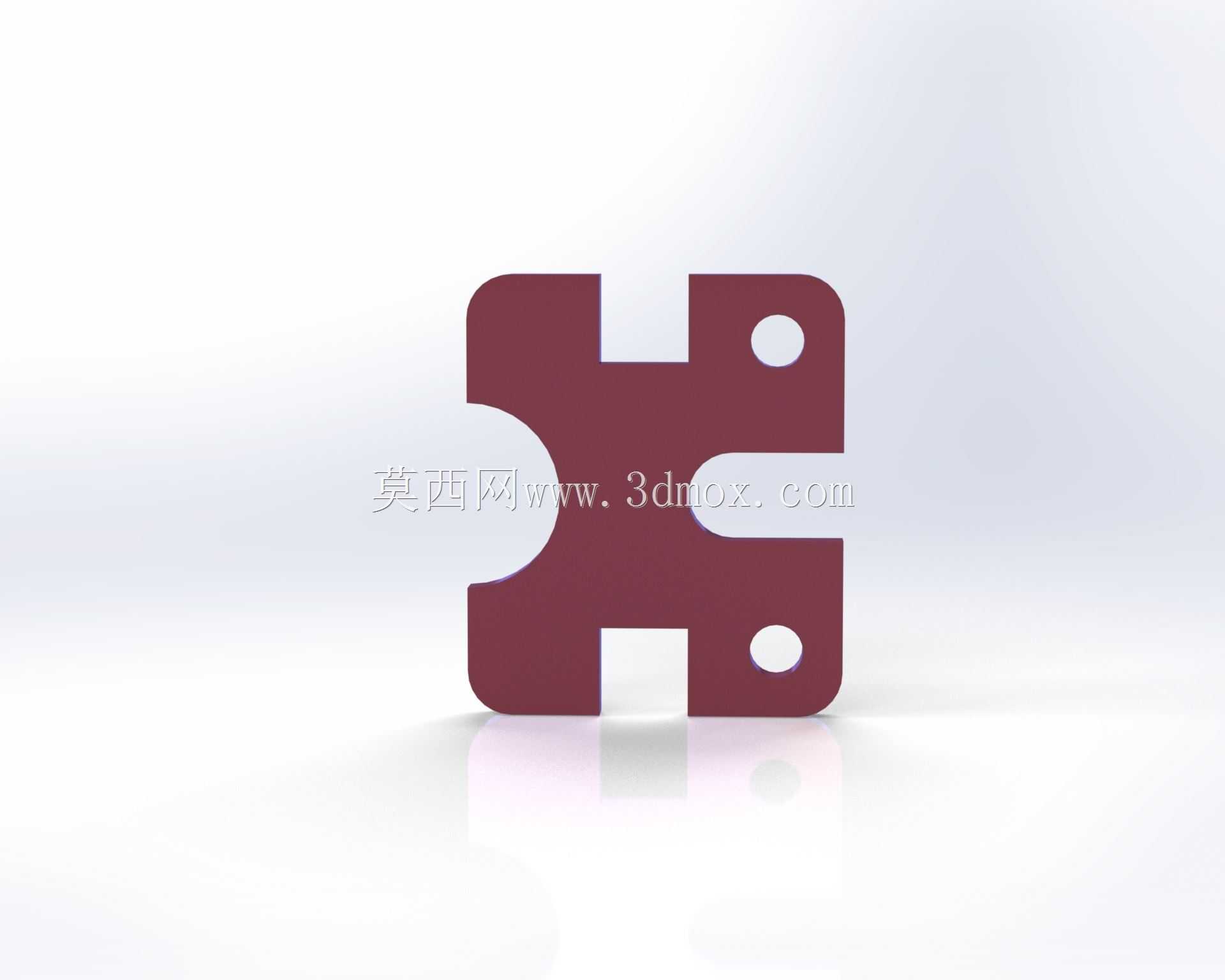

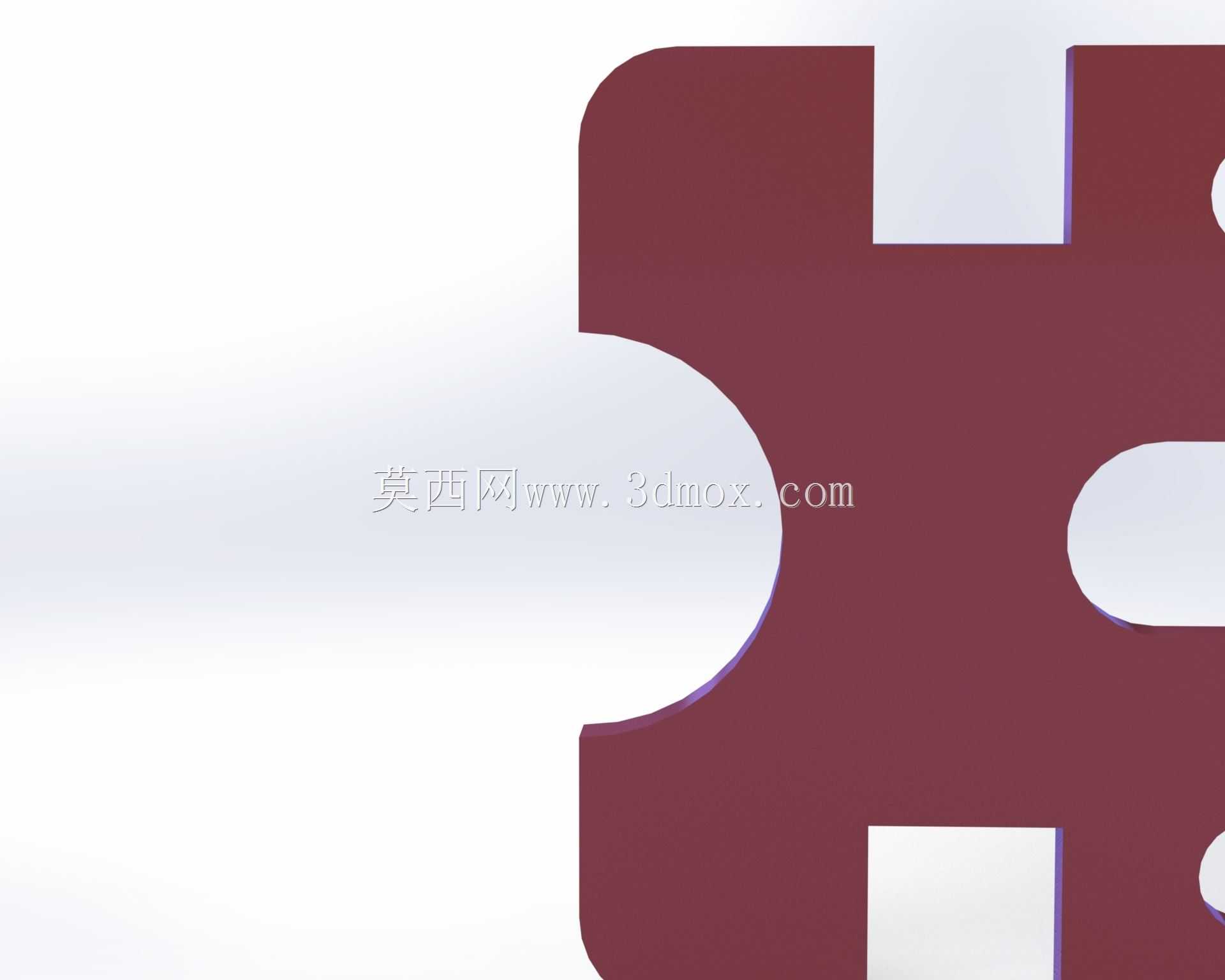

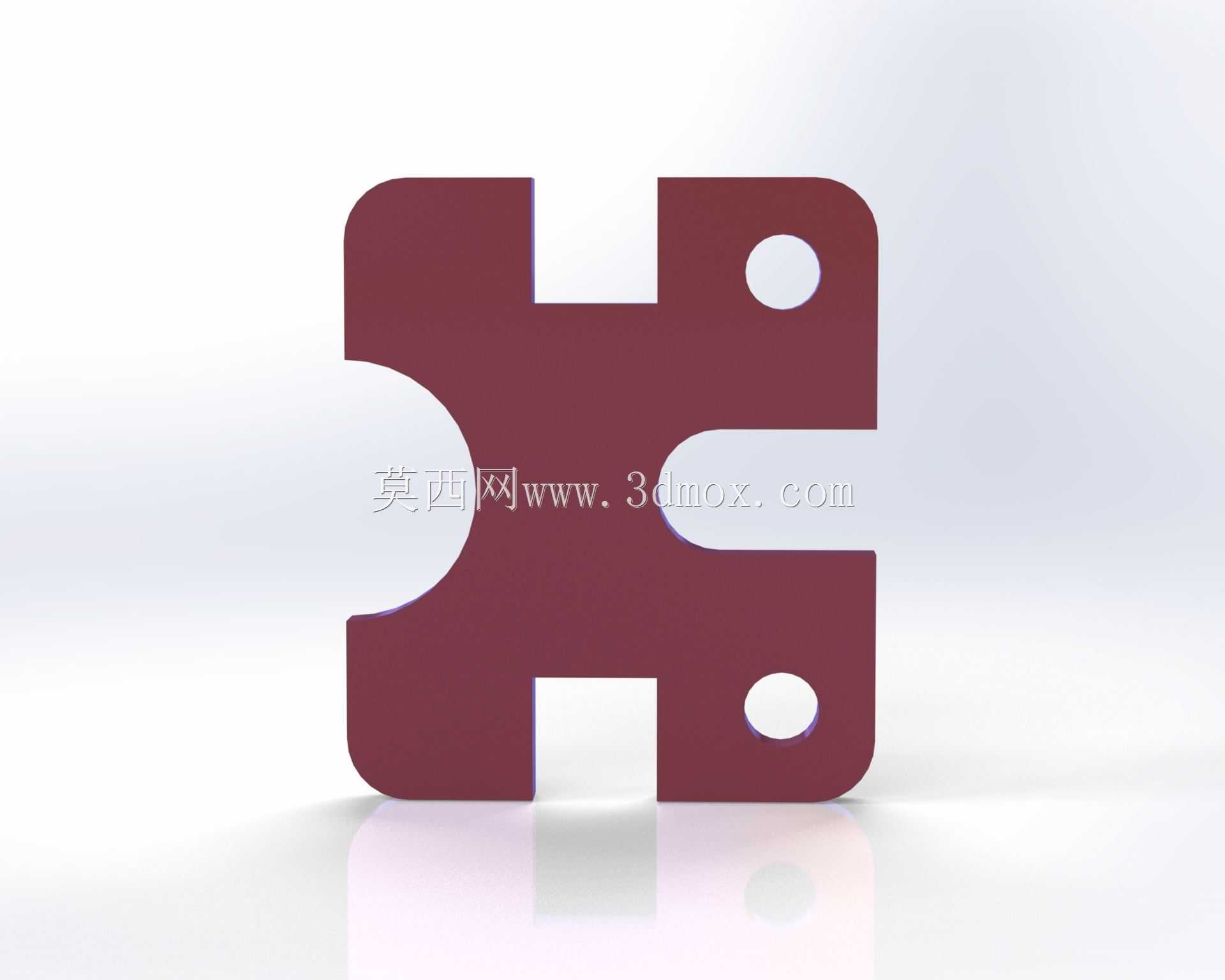

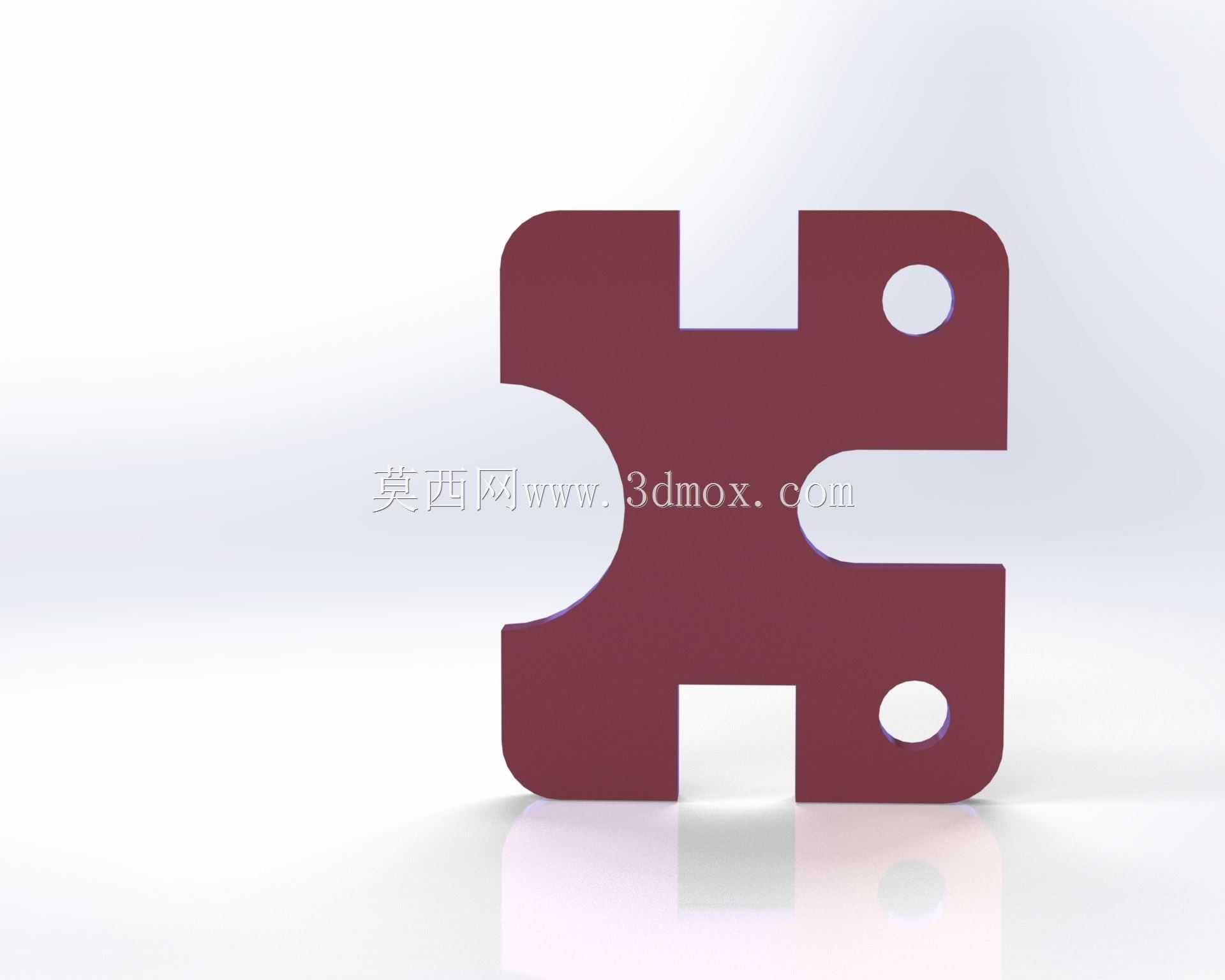

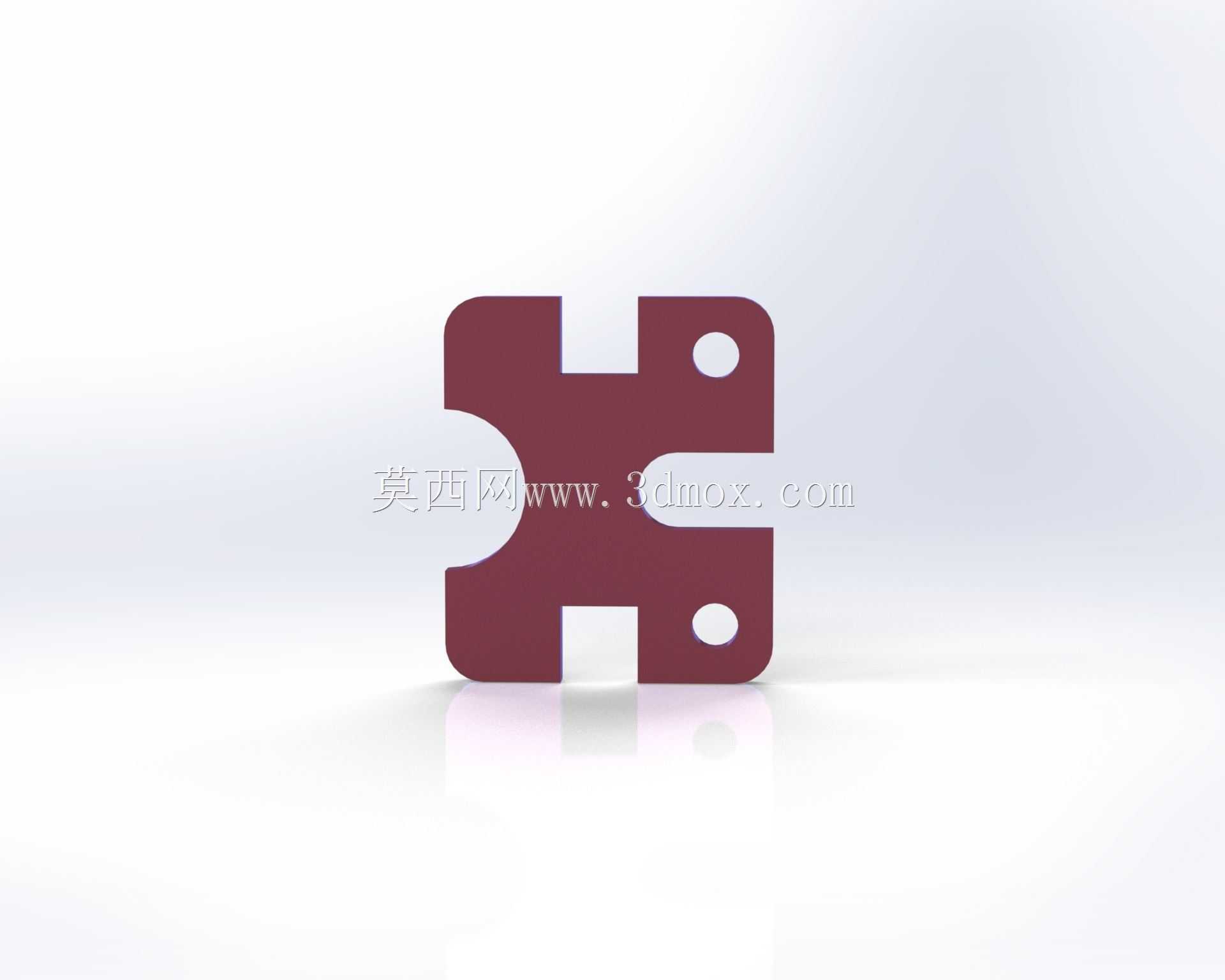

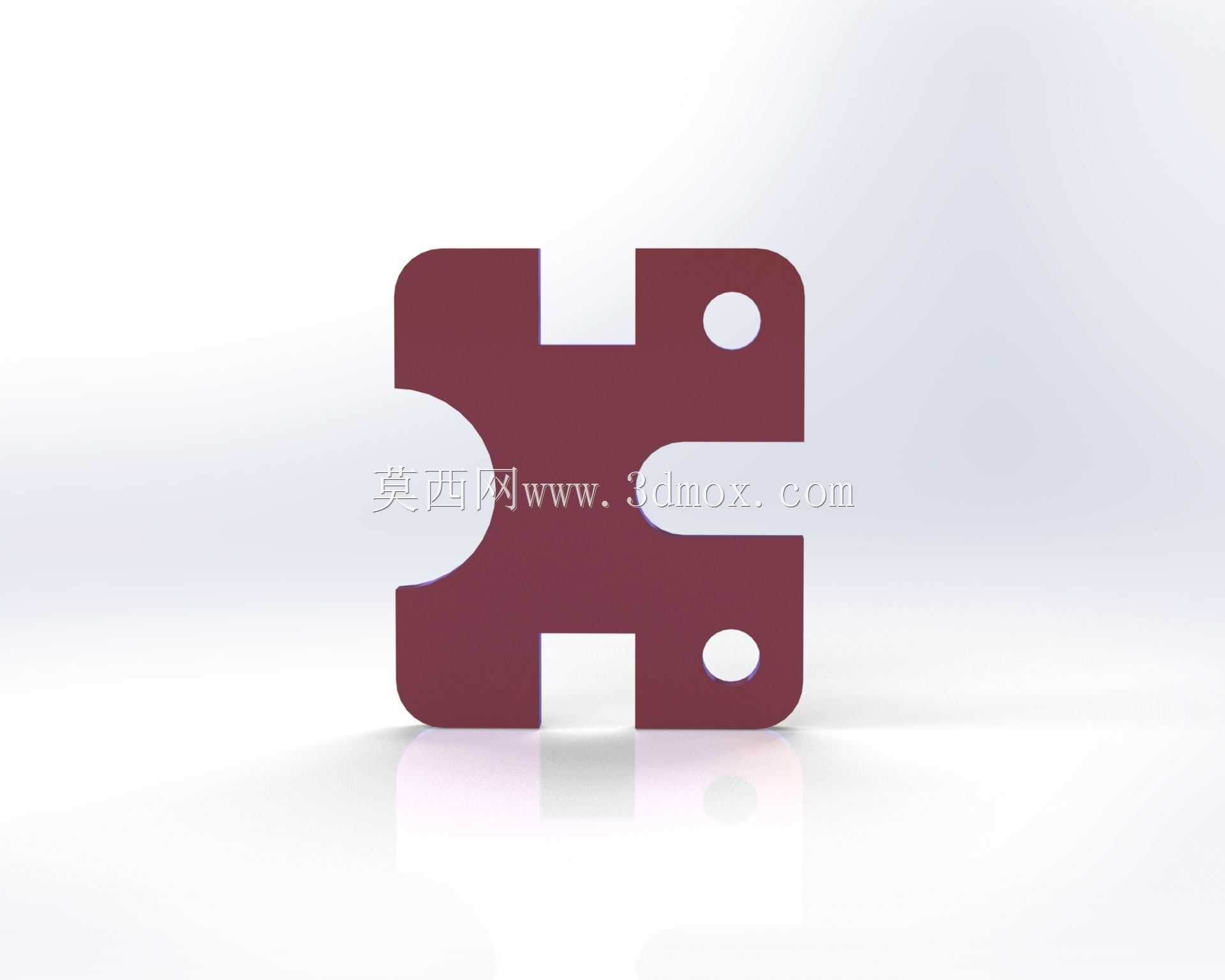

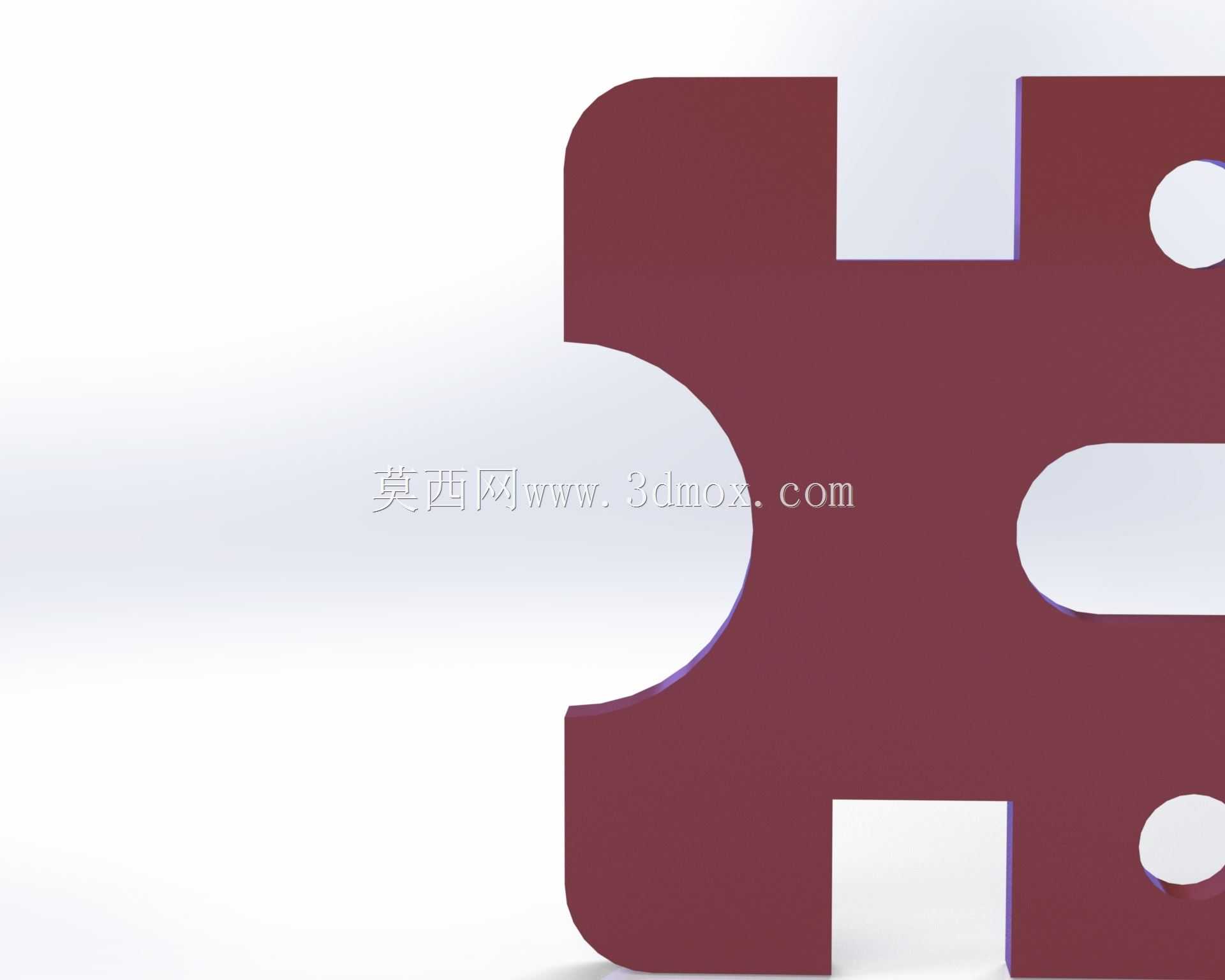

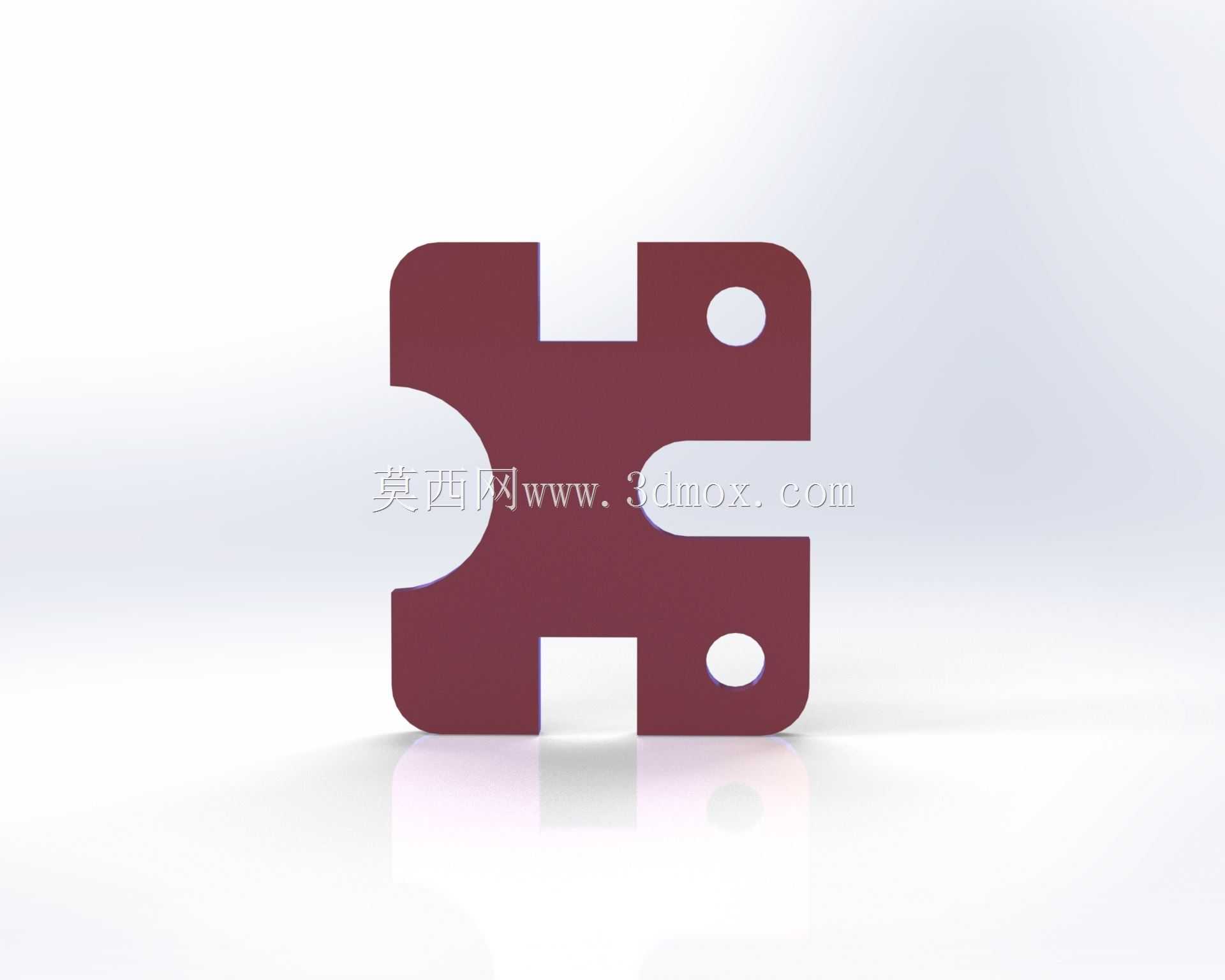

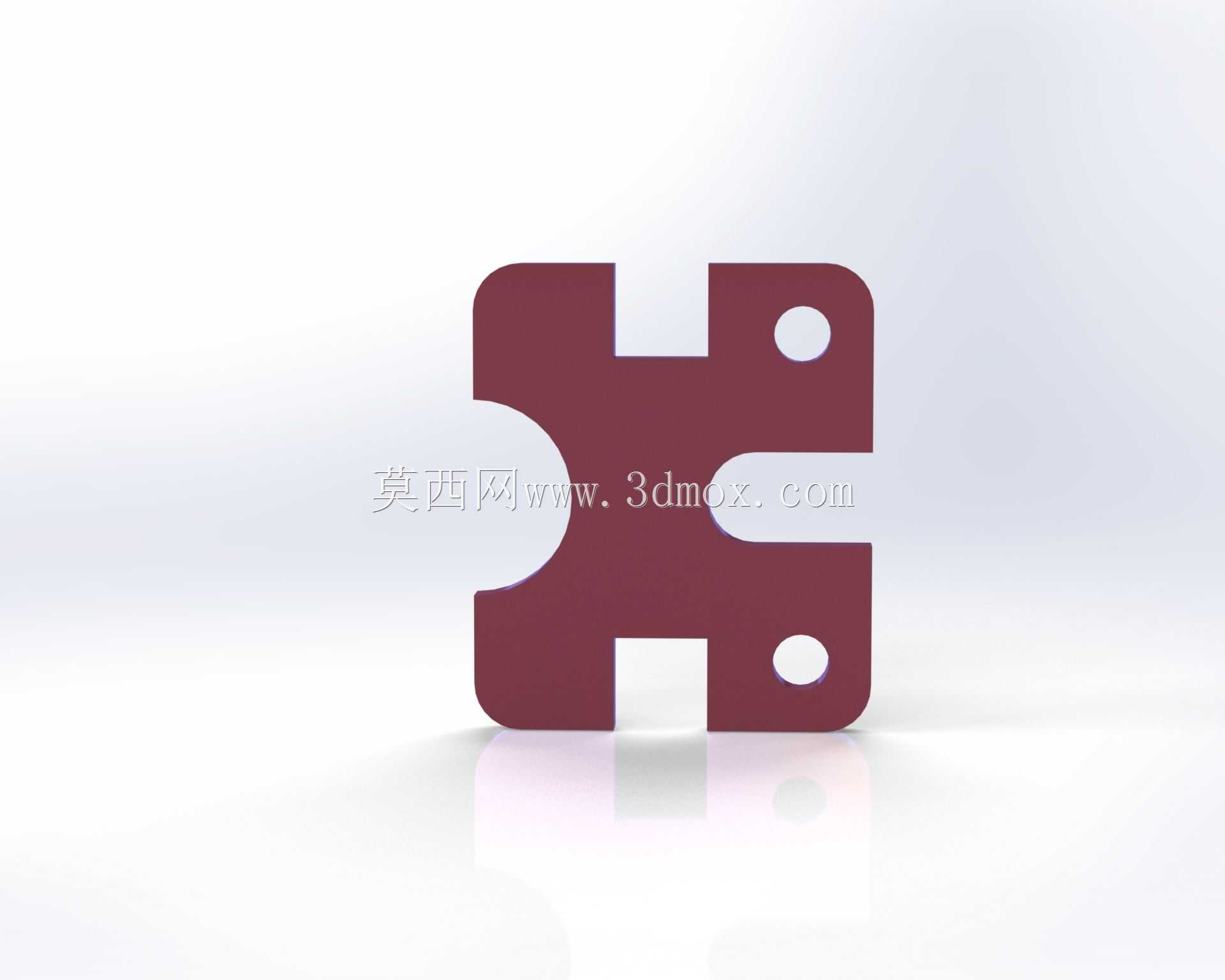

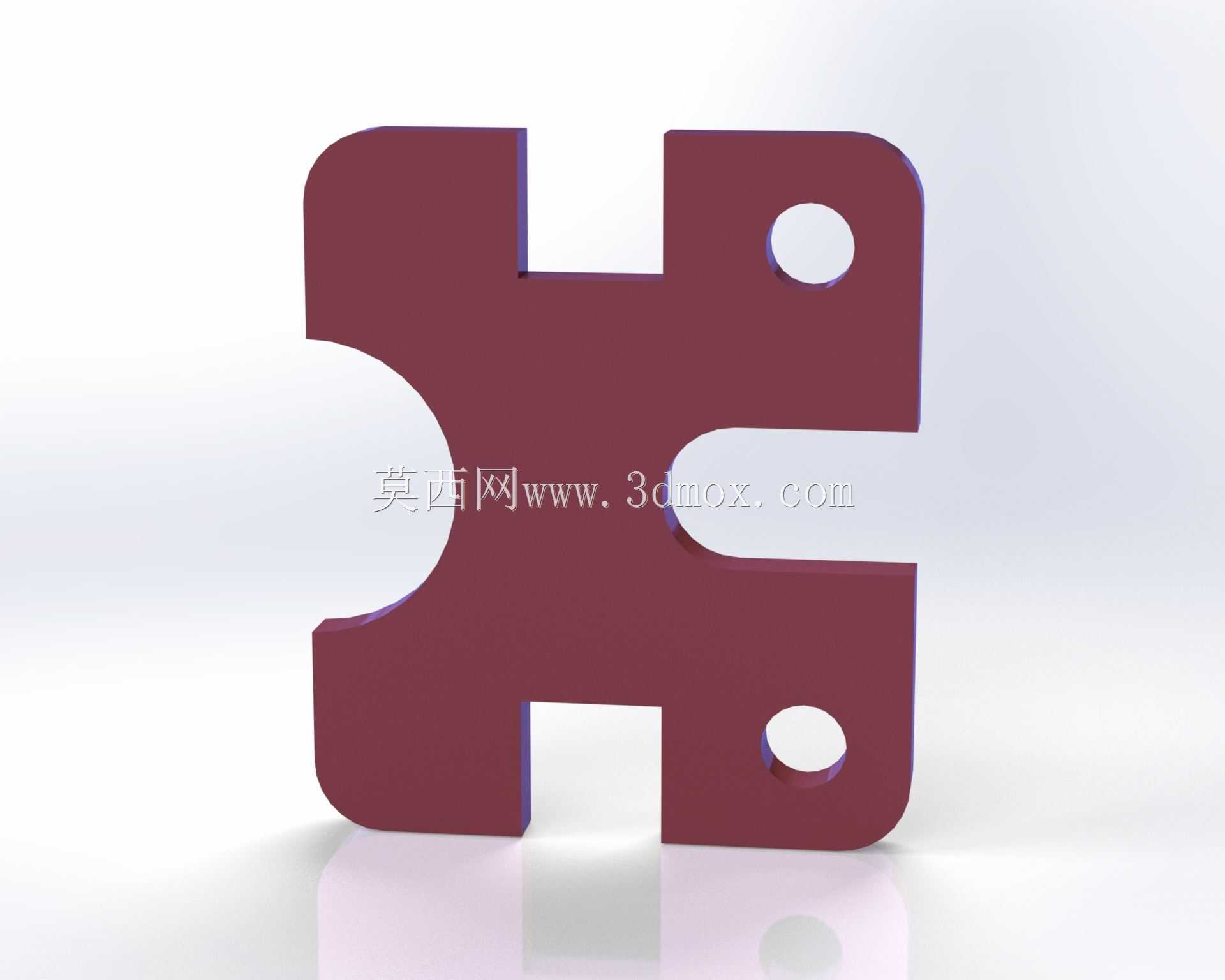

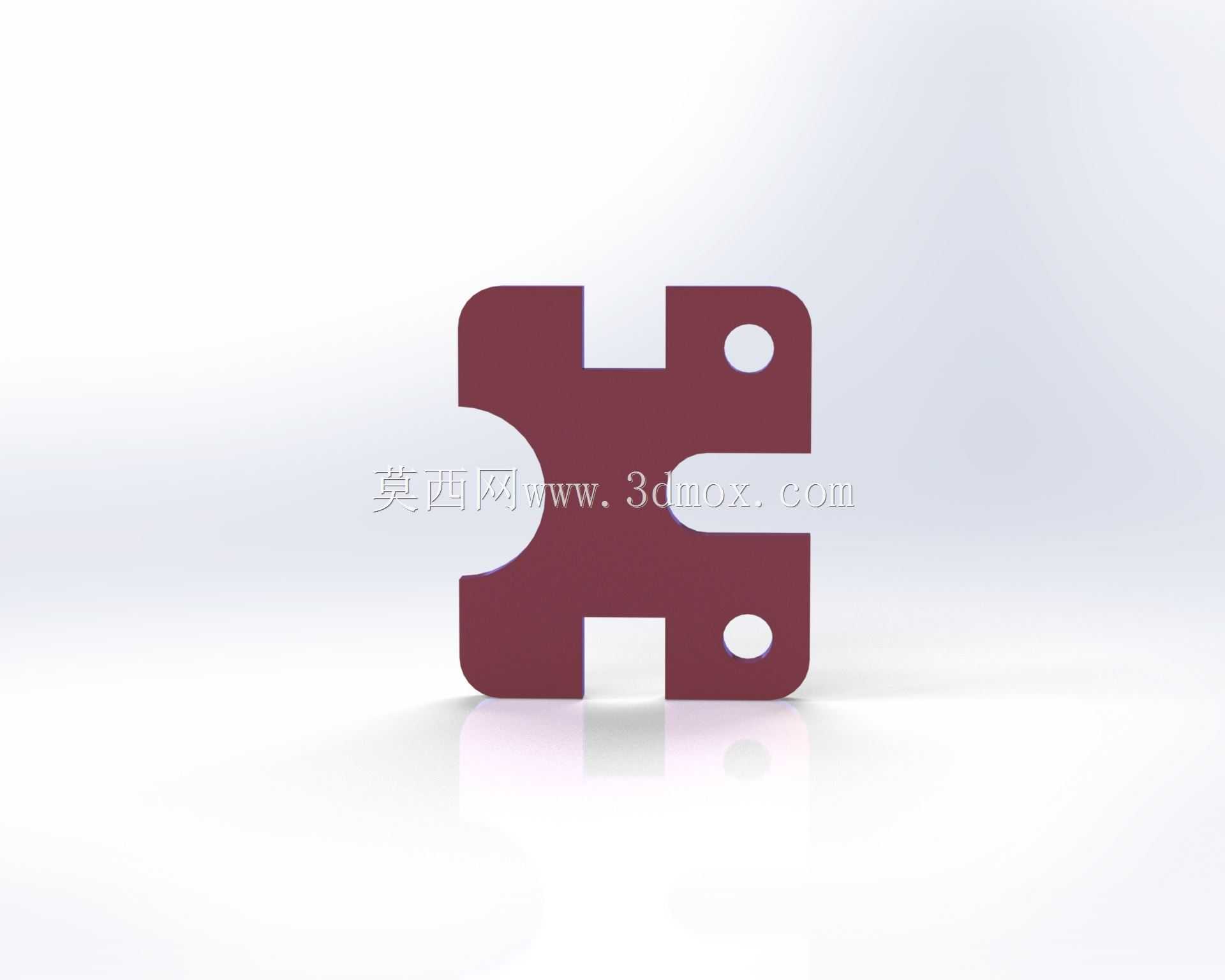

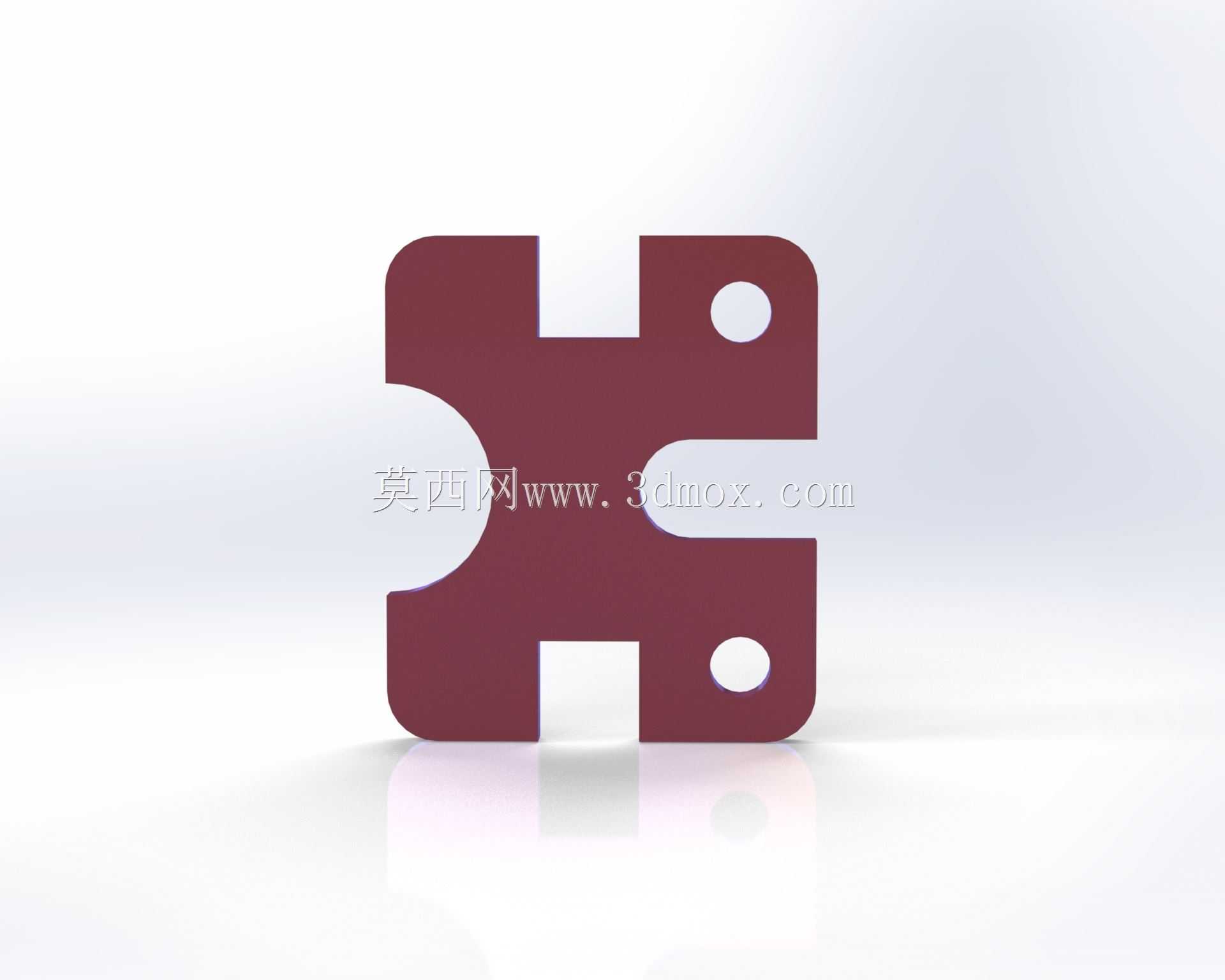

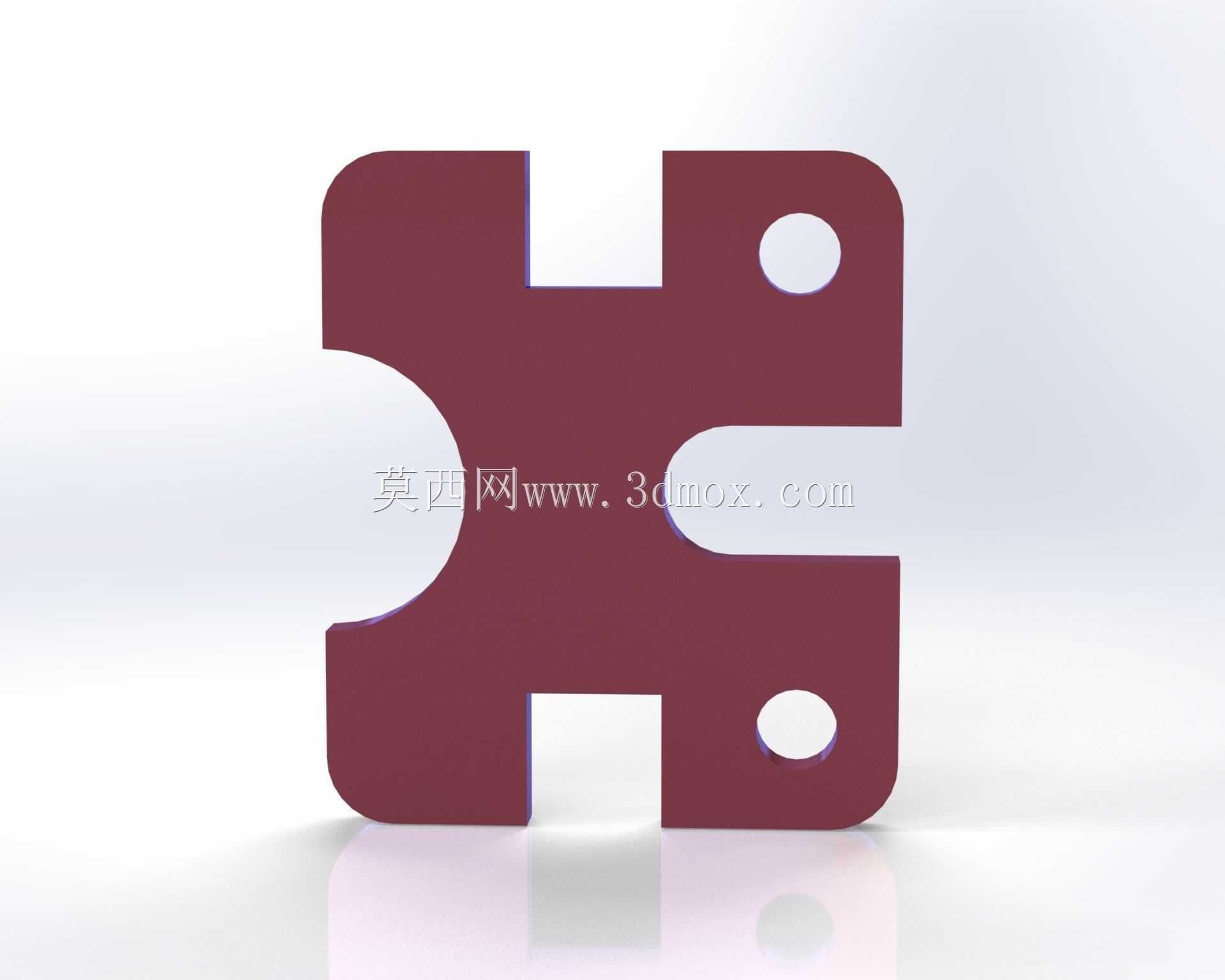

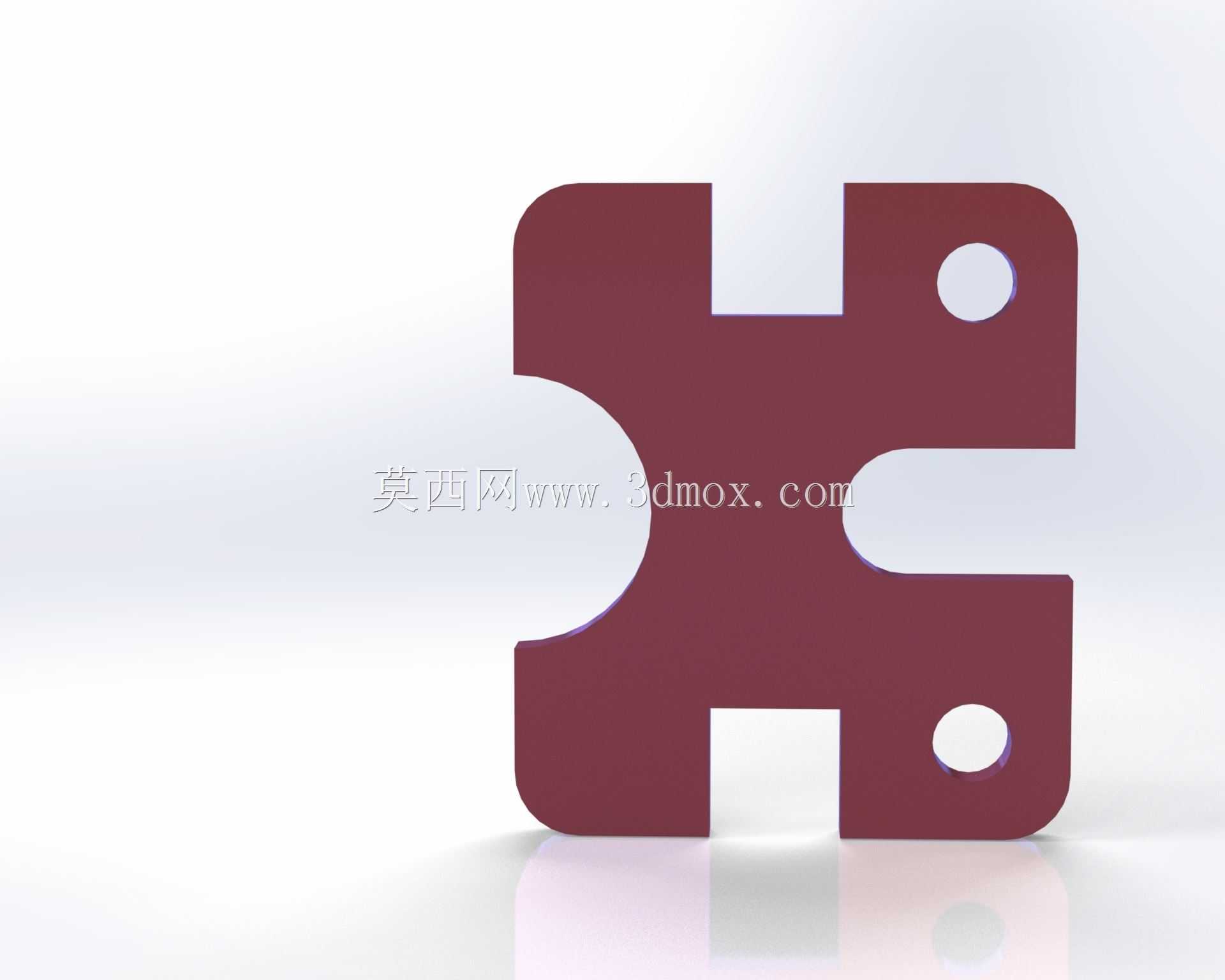

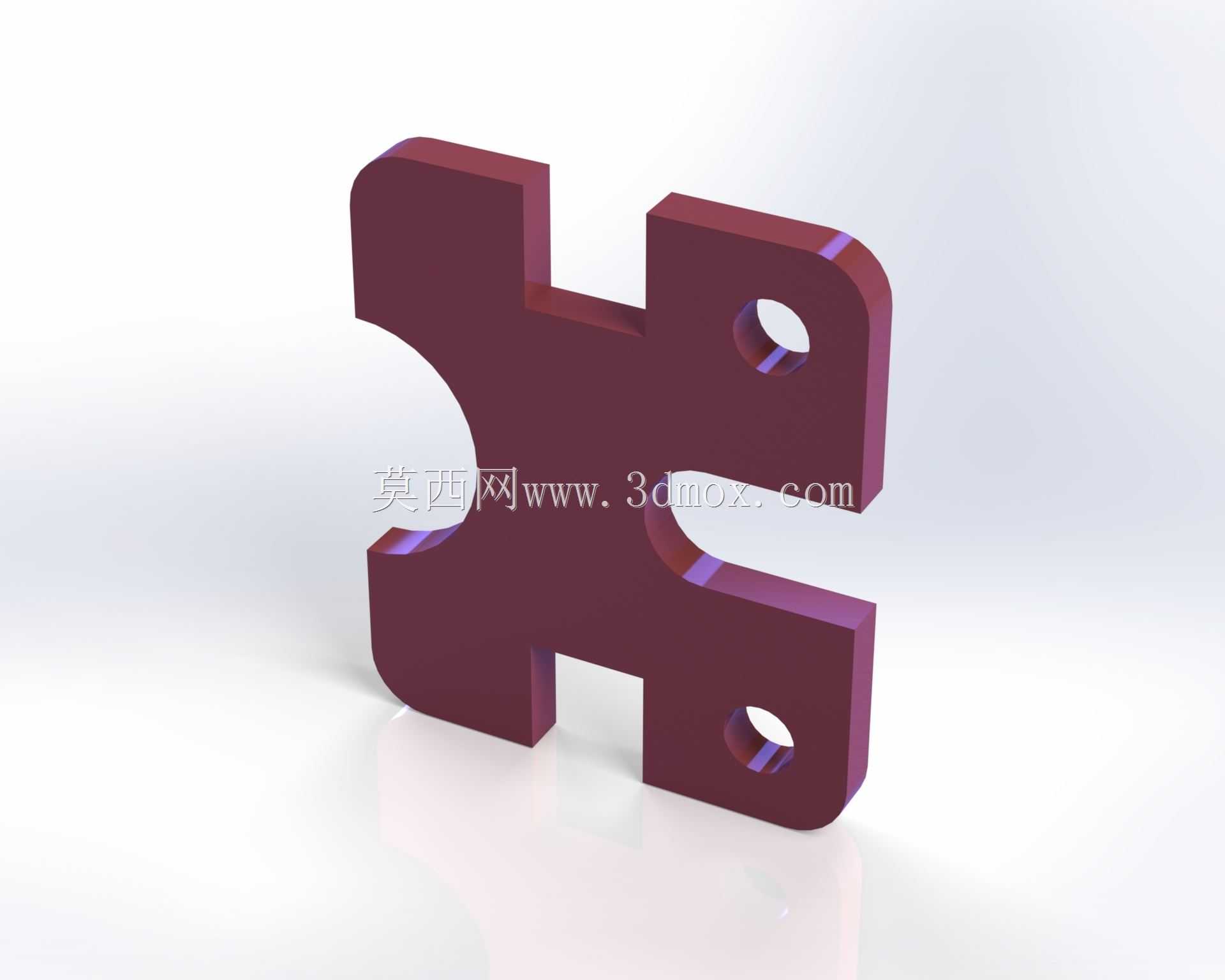

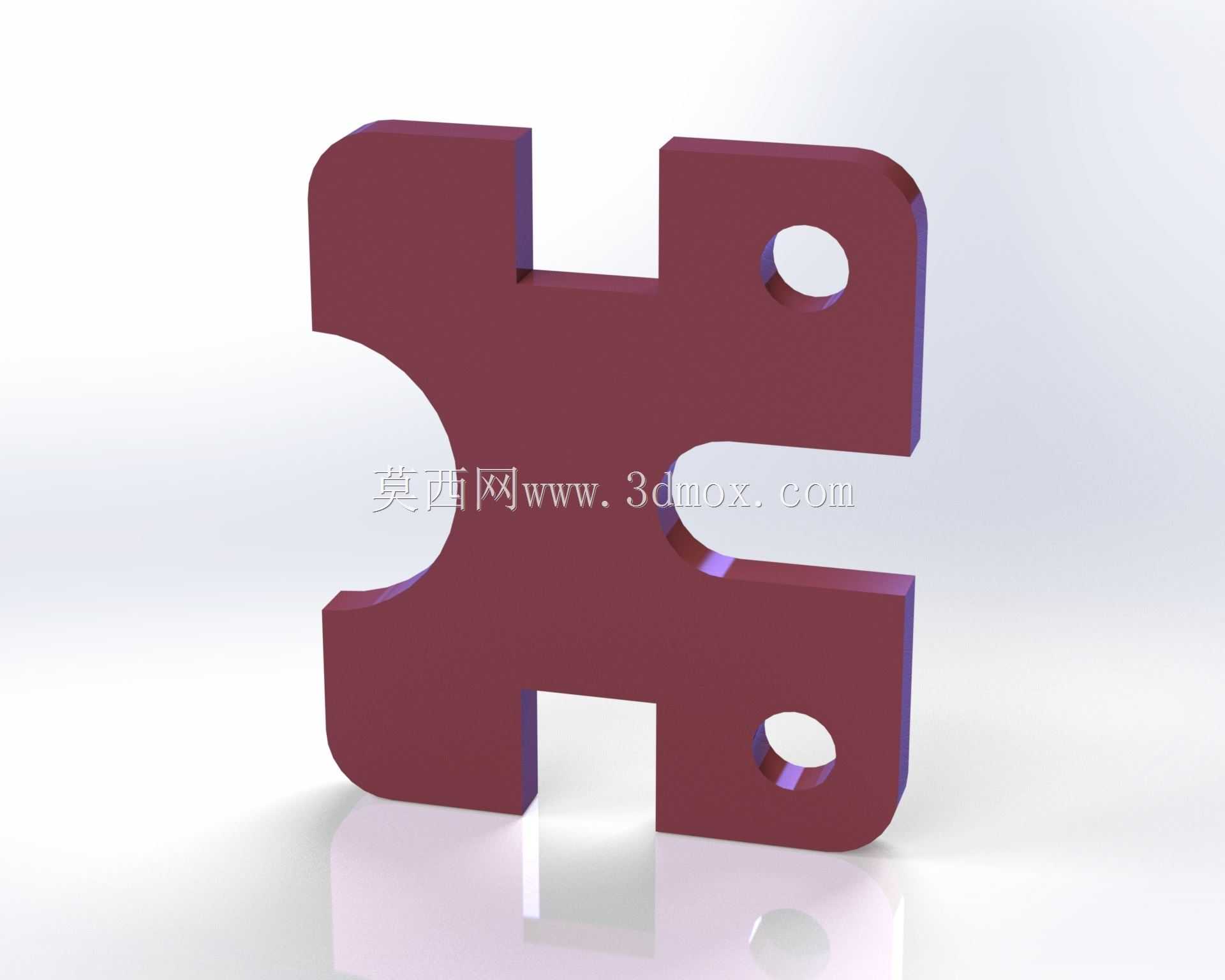

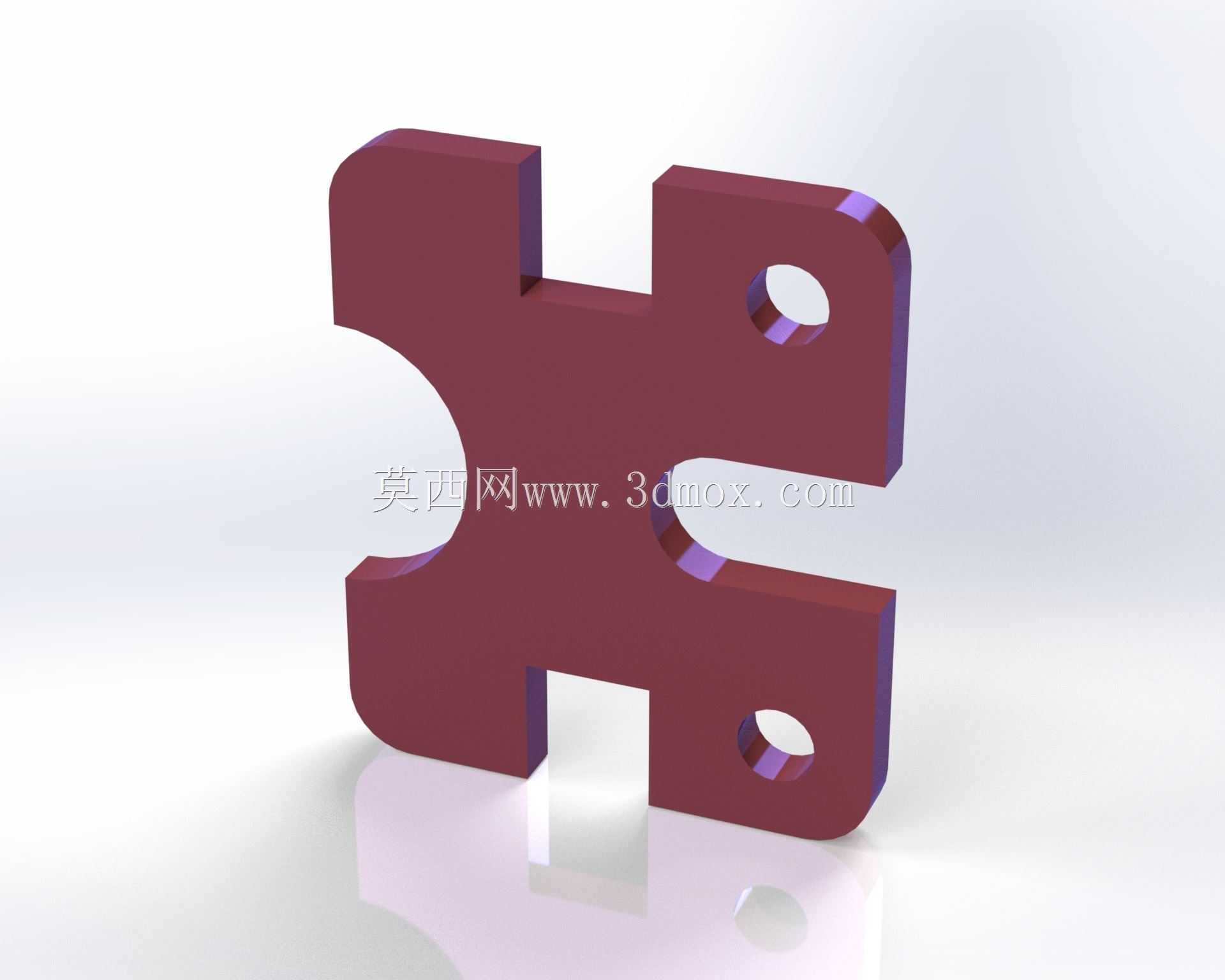

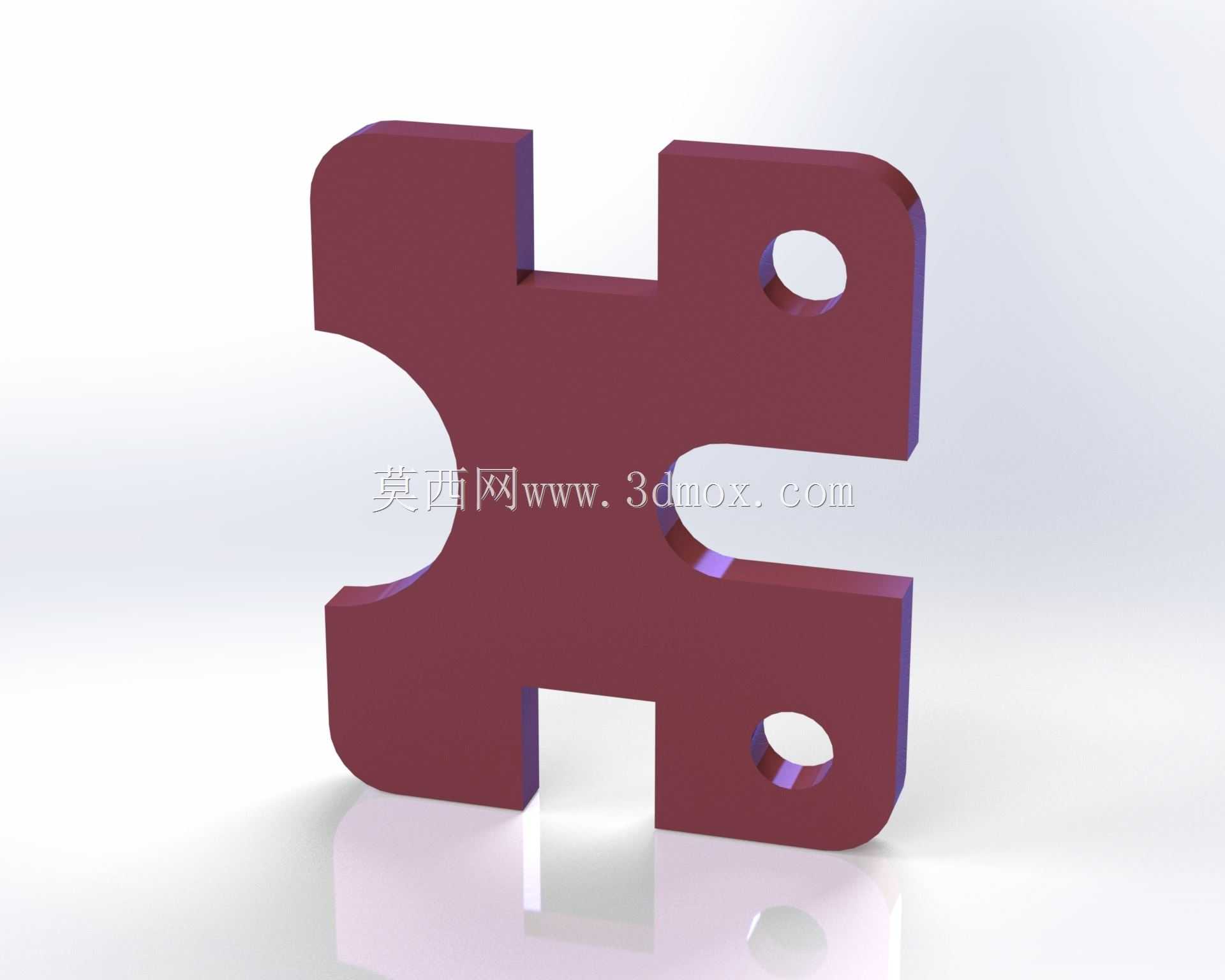

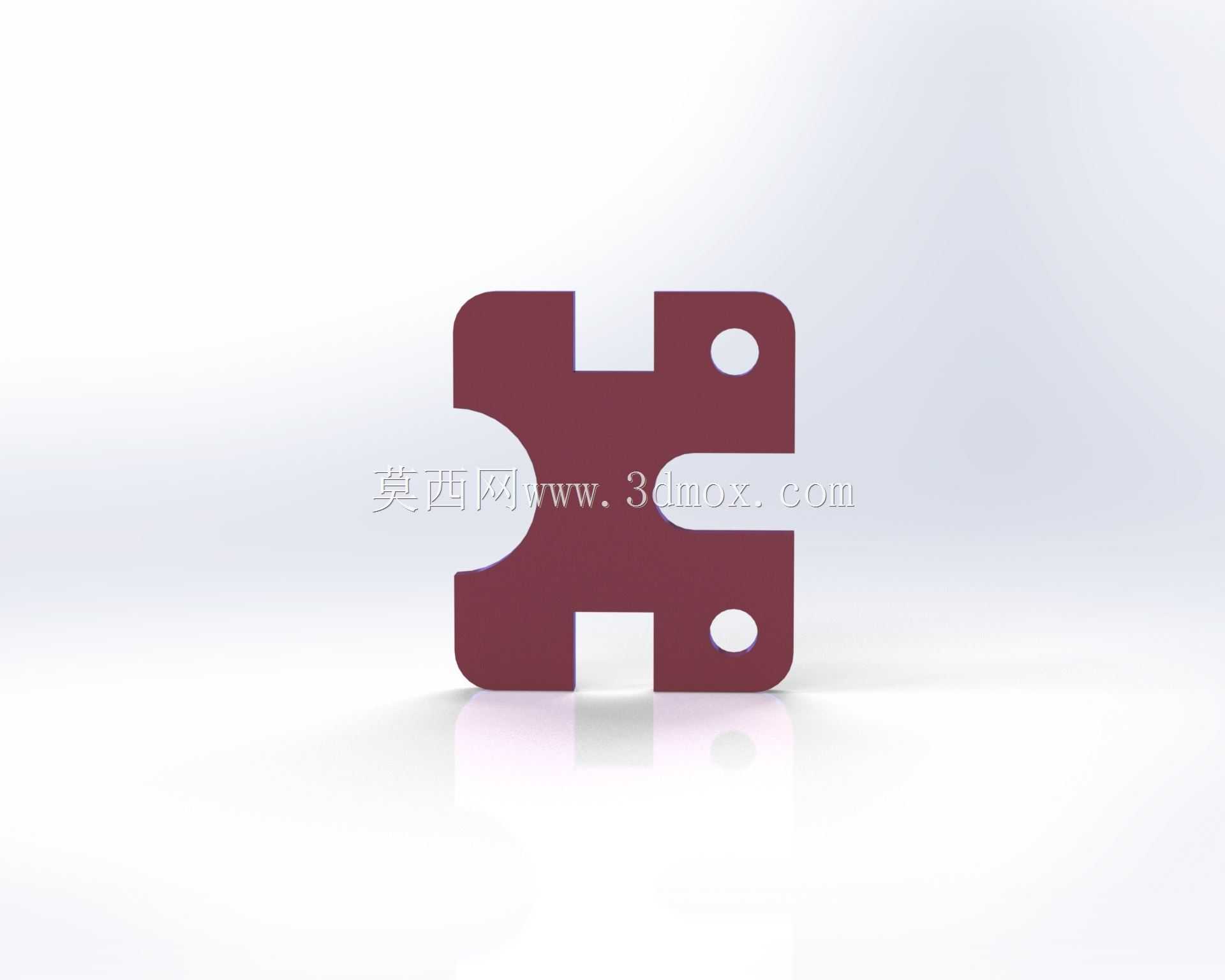

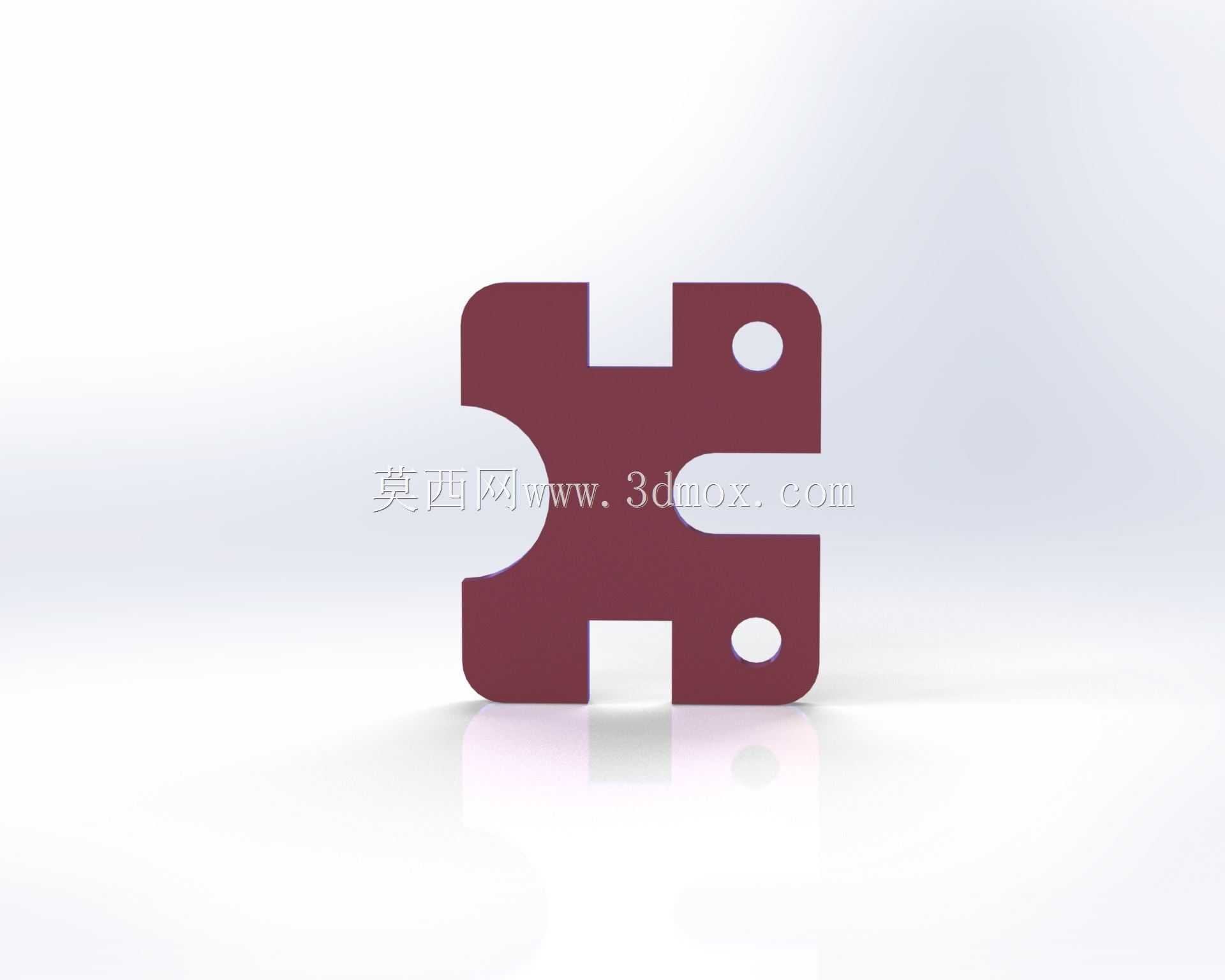

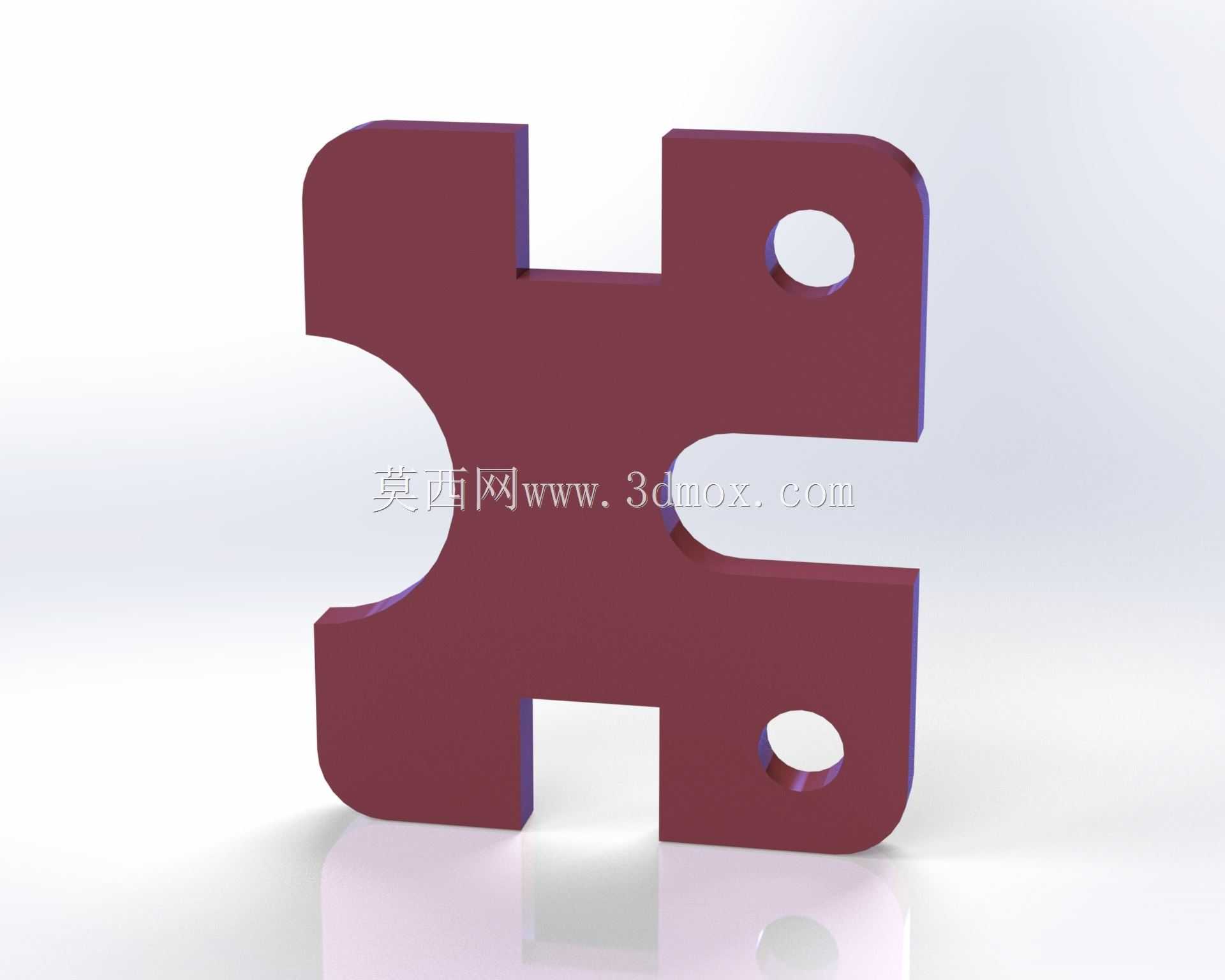

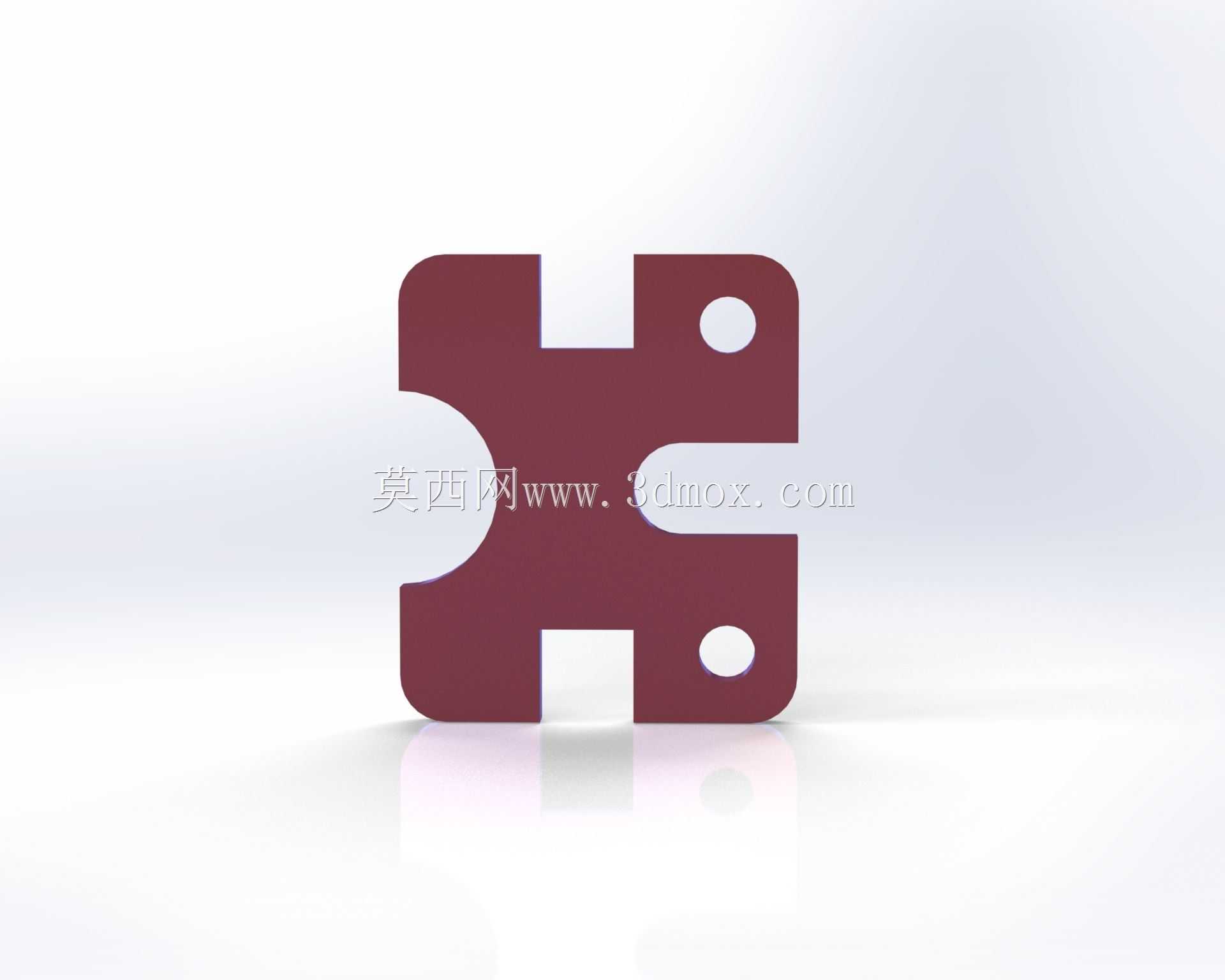

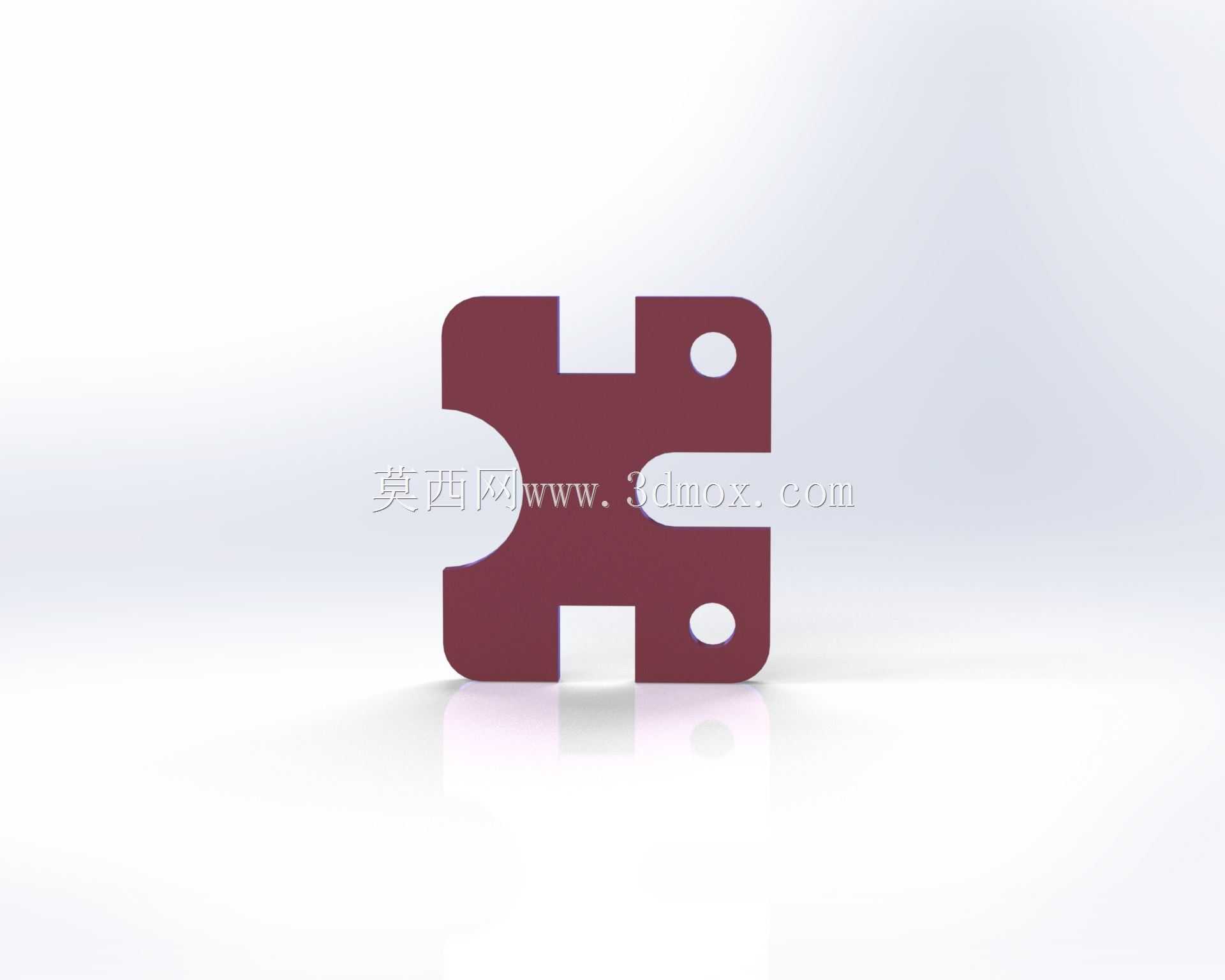

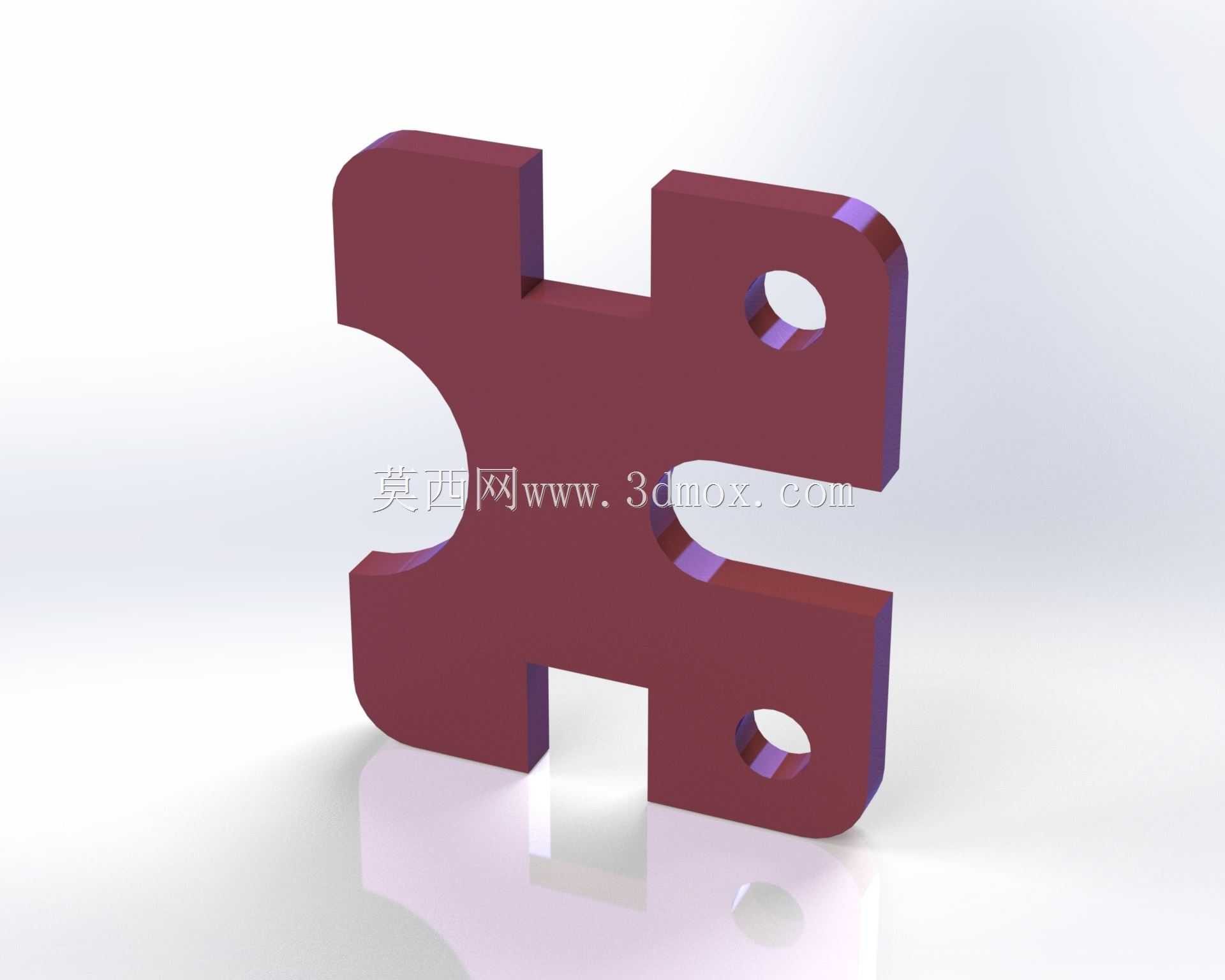

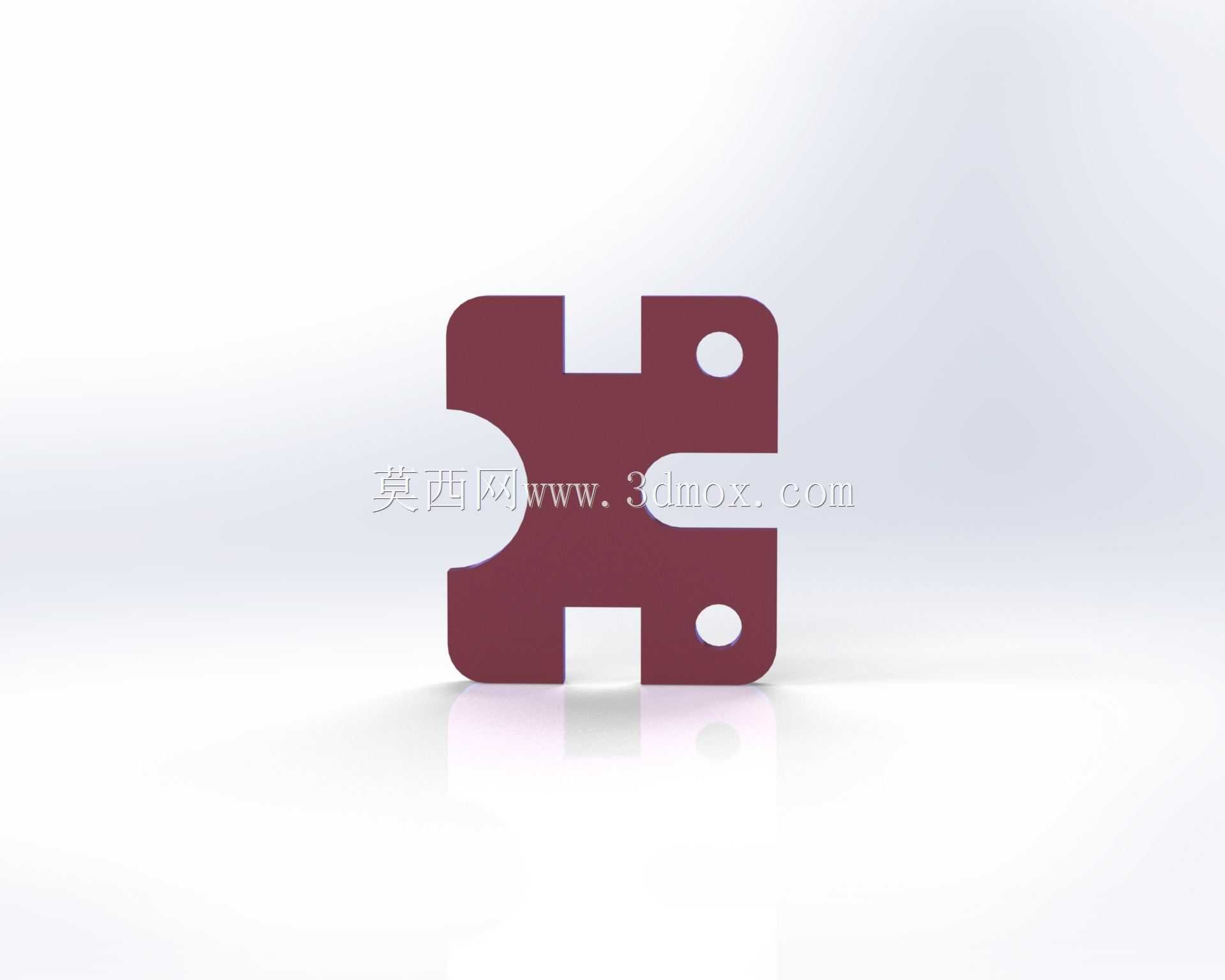

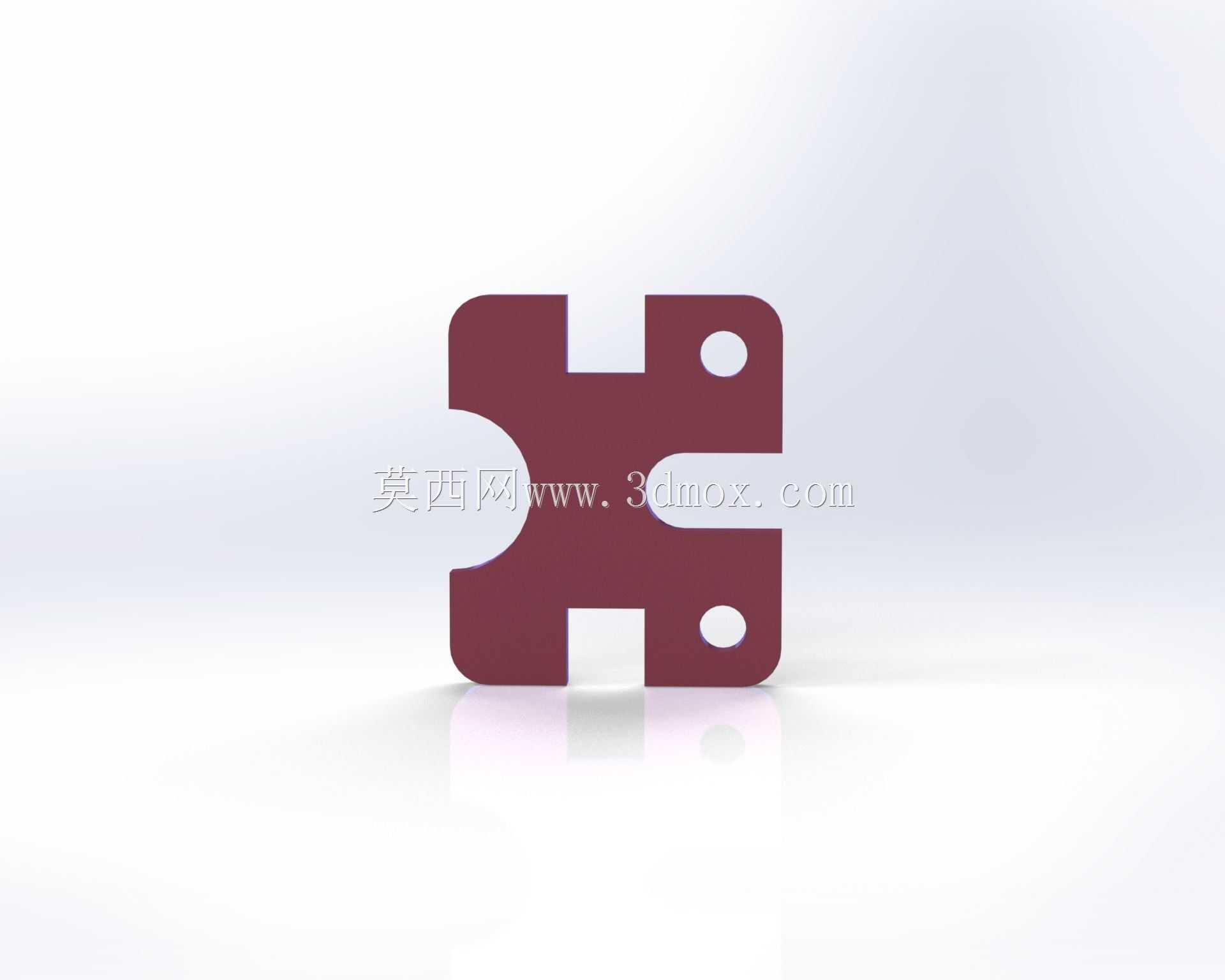

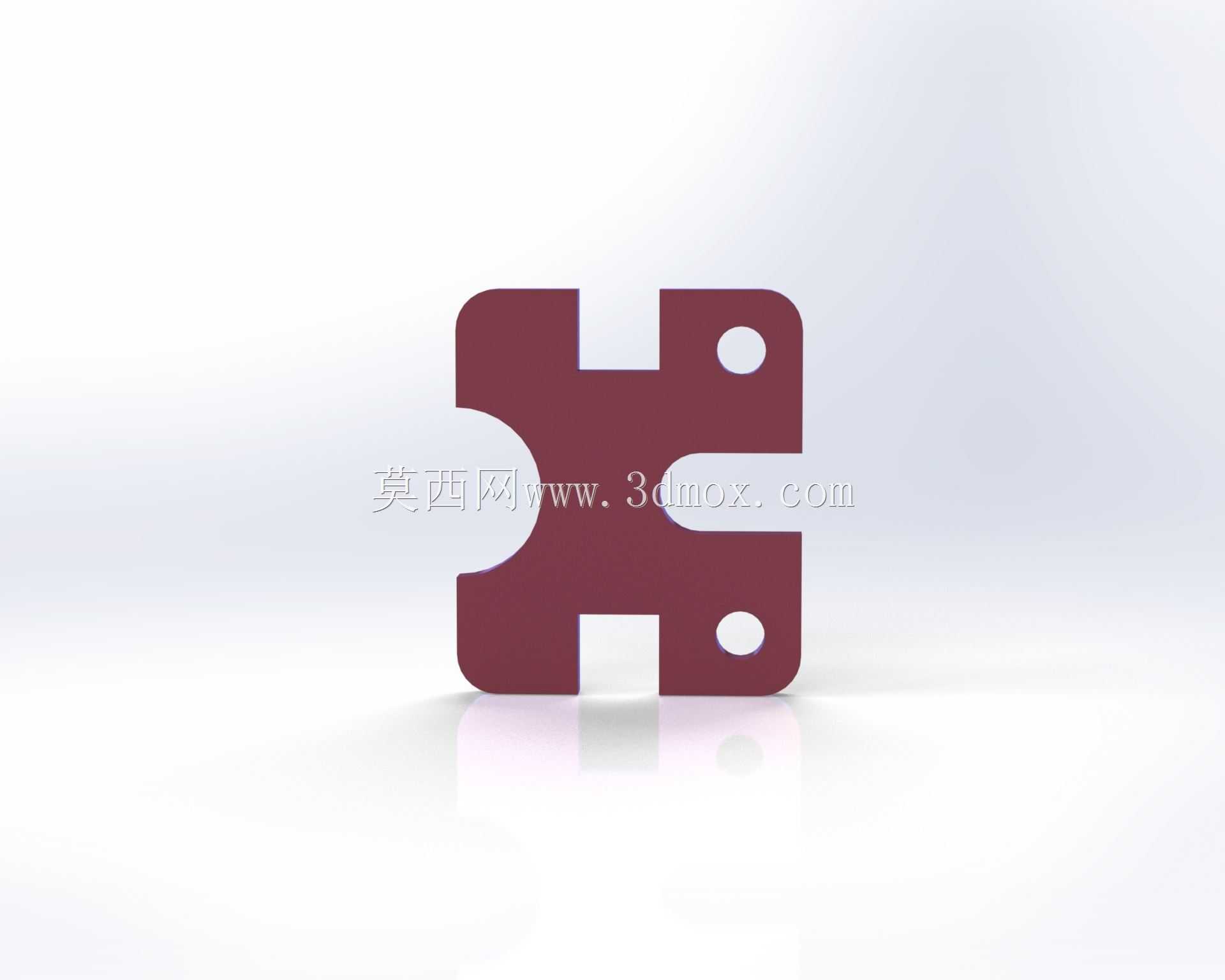

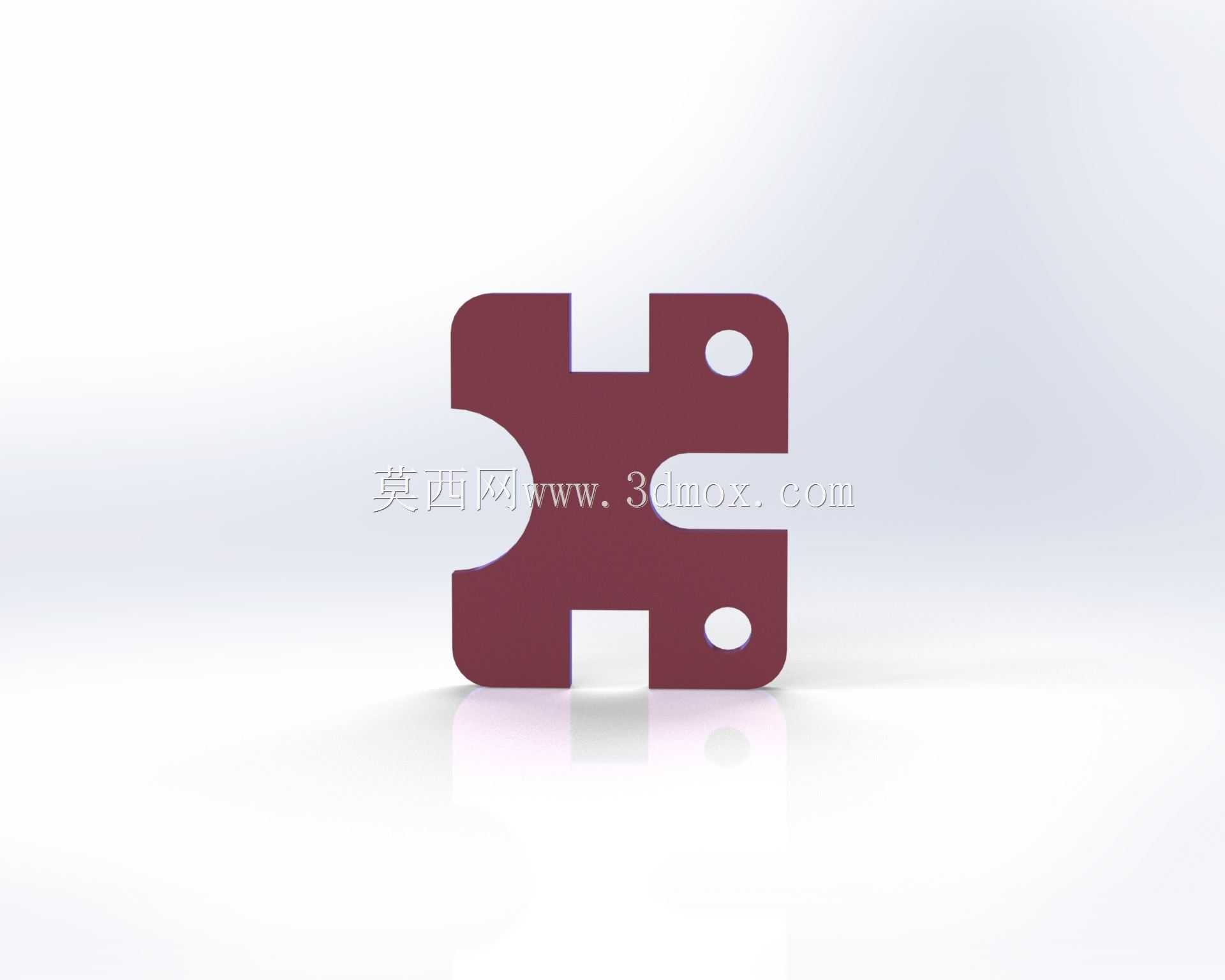

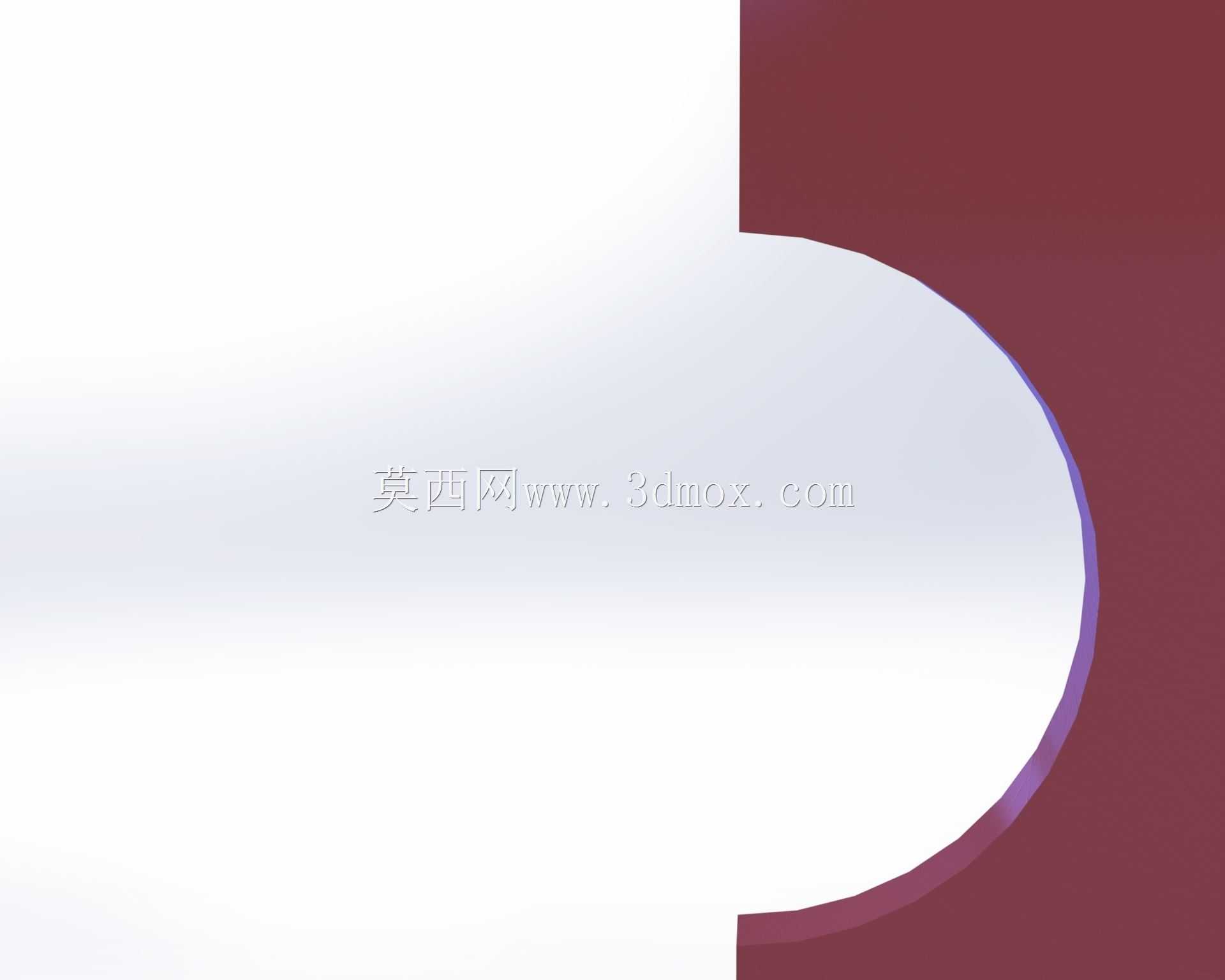

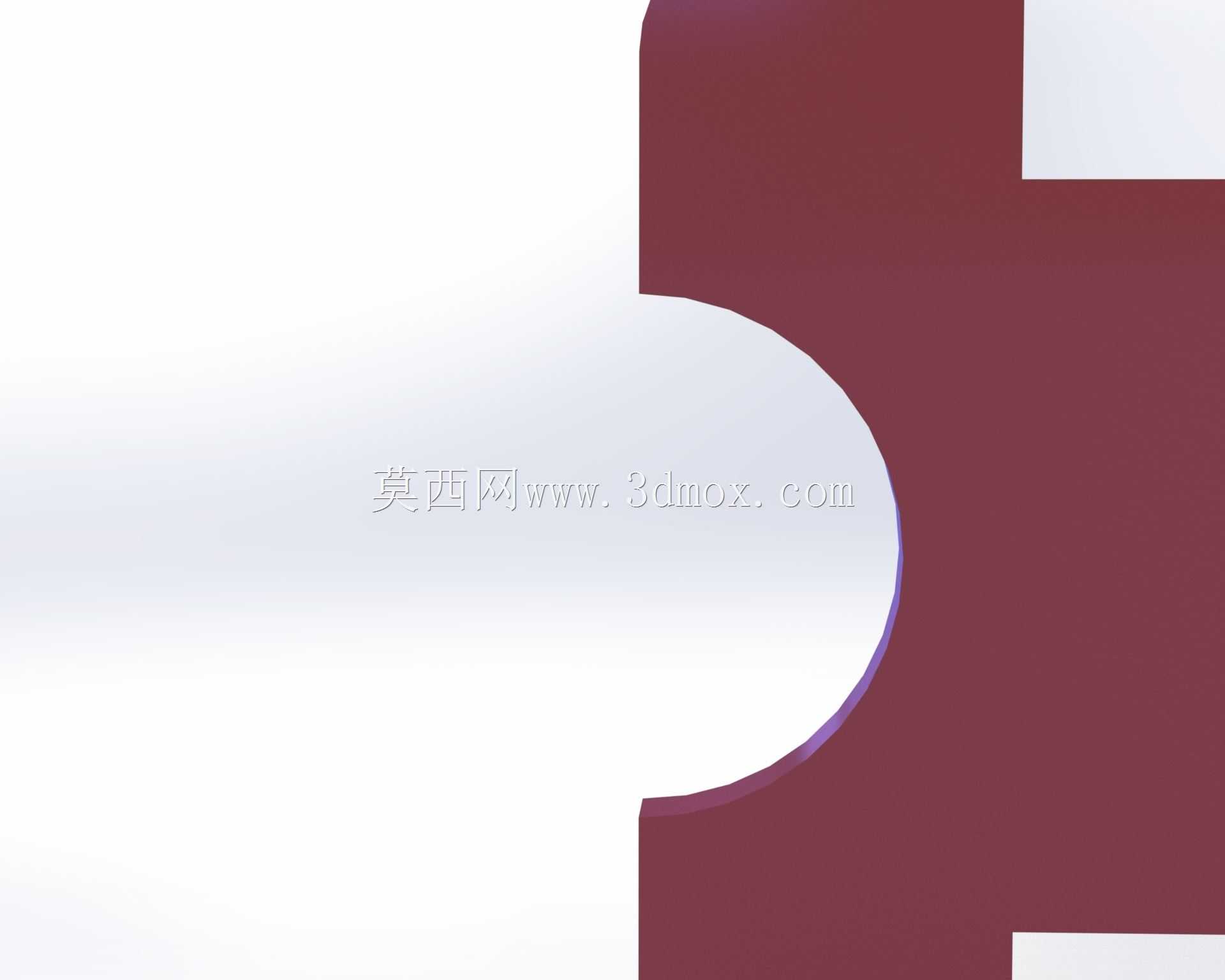

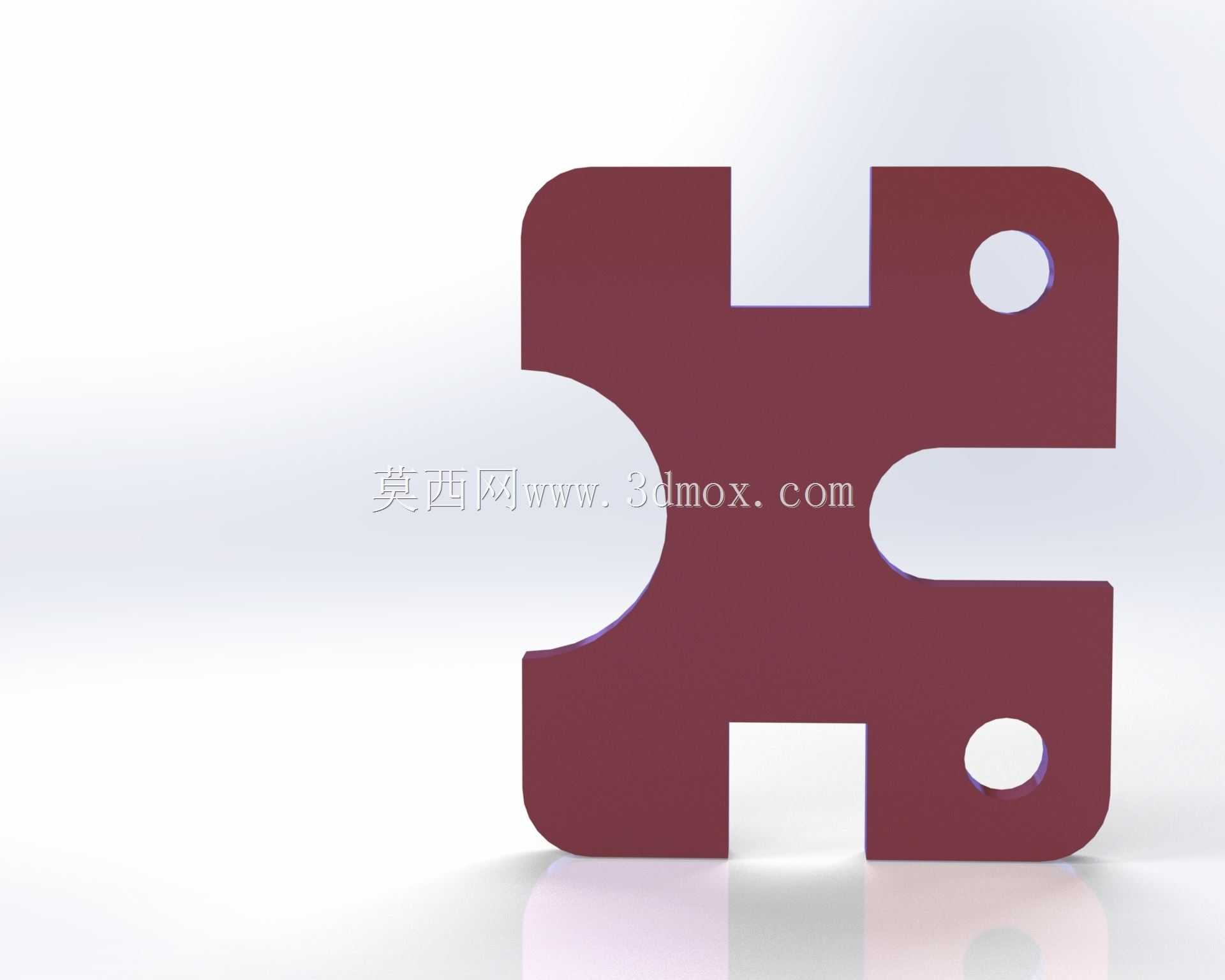

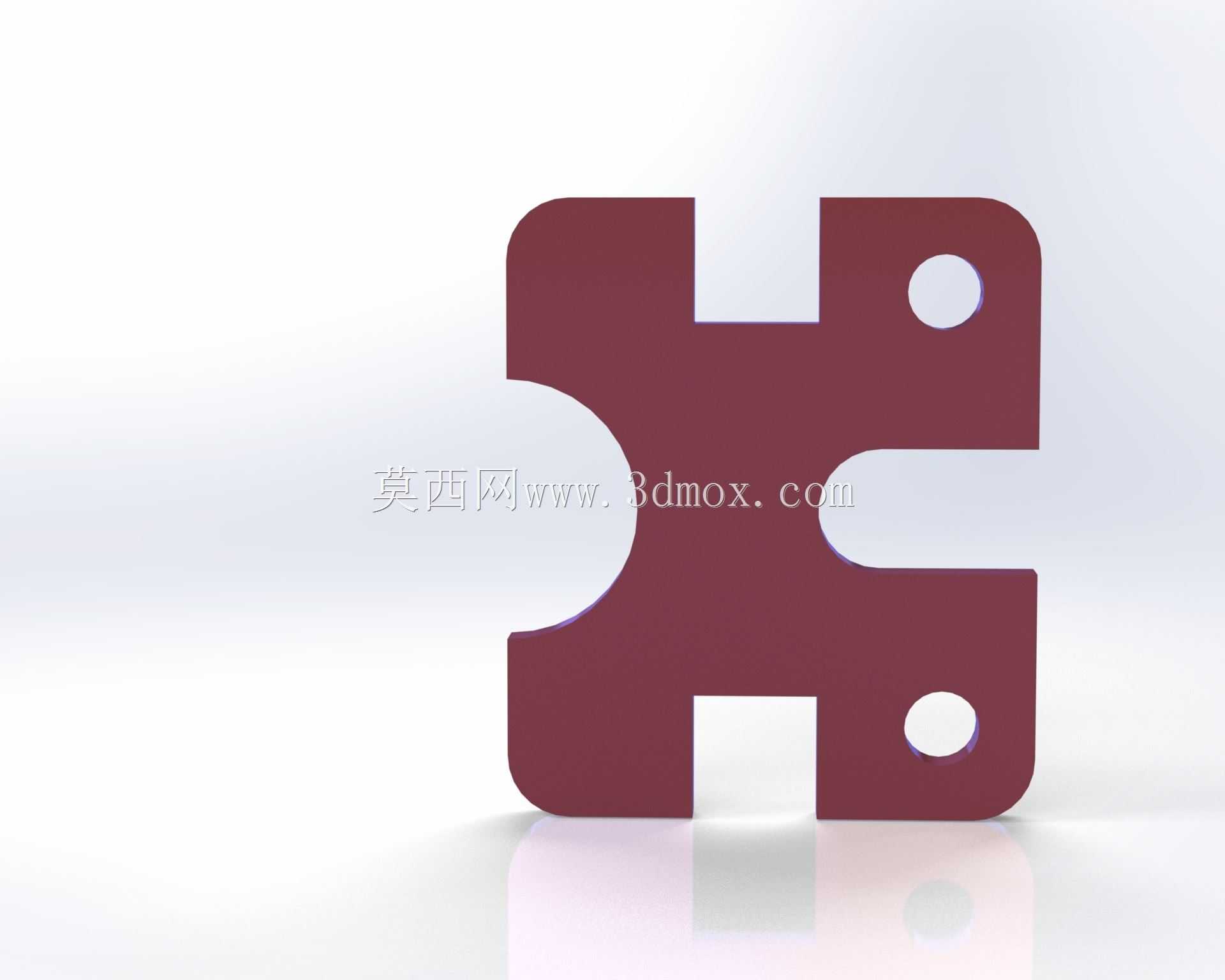

　　在非标自动化产线的工装夹具搭建、模块化治具快速拼接场景中，这类异形拼接定位连接块是实现工位组件快速换型、无额外紧固件预定位的核心小件，很多快换工装的定位精度维持、拼接效率提升，都依赖这类小零件的结构合理性。日常做产线迭代时，经常遇到小范围工位调整需要快速拼接治具基板的需求，要是用普通螺栓连接，每次换型都要反复对齐孔位、拧紧紧固件，小批量多批次的生产节奏下，换型等待时间会被拉长很多，这类带互锁拼接轮廓的连接块，就是为了解决快速对位、预固定的问题设计的。从结构上看，零件主体采用对称式异形轮廓设计，一侧设置内凹圆弧卡位，另一侧对应设置外凸拼接止口，两个同规格连接块拼接时，凹凸轮廓可以完全嵌合，不需要额外定位销就能实现XY平面内的位置锁定，

　　避免拼接后出现横向窜动；零件上下两端各设置一个贯通安装孔，孔位做了沉头处理，装配时螺栓头可以完全沉入零件表面以下，不会突出干涉相邻拼接的组件，安装后整体表面平整度能控制在0.1mm以内，满足治具基板拼接后的平面度要求。设计这类零件的时候，首先要考虑拼接互锁的容错率，凹凸配合的轮廓间隙不能太小，不然加工误差稍大就会出现拼接卡滞，也不能太大，不然拼接后定位精度不足，通常单边预留0.05mm的配合间隙，既能保证手工拼接时顺畅嵌合，又能把拼接后的位置偏差控制在0.1mm范围内，满足大部分工装治具的定位要求。零件的厚度方向没有做多余的减重槽，整体为实心结构，因为这类连接块经常需要承受治具组件的压装力，实心结构的抗形变能力更强，

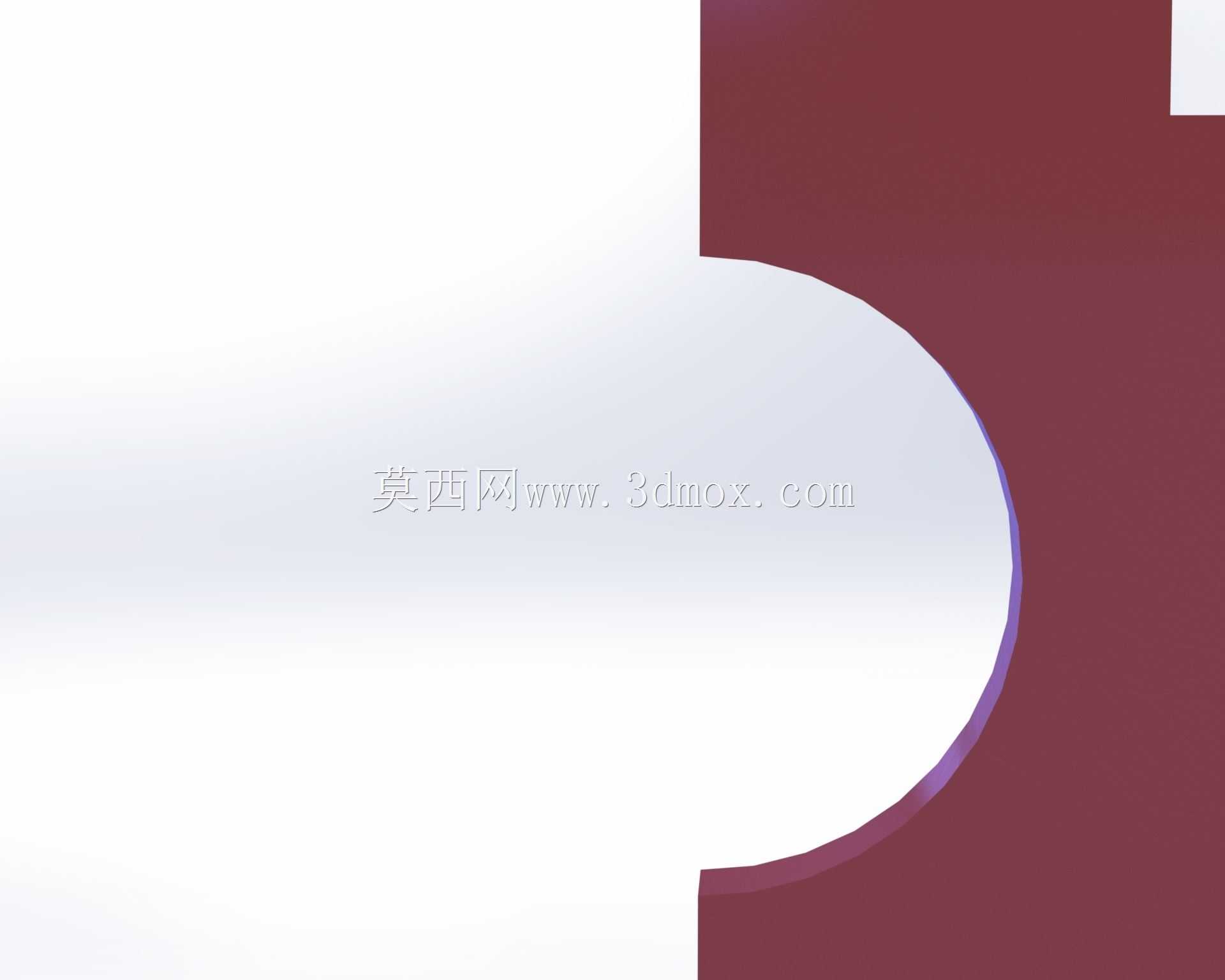

　　长期反复拆装拼接也不会出现轮廓变形，能维持稳定的拼接精度。安装边界方面，零件的外轮廓最大宽度适配常用的30系列铝型材槽宽，拼接后可以直接嵌入铝型材的安装槽内，不需要额外做转接件，两个安装孔的孔距和铝型材的标准安装孔距匹配，直接用M5内六角螺栓就能完成固定，不需要重新打孔攻丝，现场装配的效率能提升60%以上。实际使用中，这类连接块不仅可以用在铝型材框架的快速拼接上，还能用于小型检测传感器的安装支架拼接，通过不同数量的连接块组合，可以快速搭出不同高度、不同延伸长度的传感器安装位，调整位置时只需要松开对应螺栓，滑动连接块到目标位置再锁紧即可，不需要整体拆卸支架。零件的圆弧卡位除了拼接定位的作用，还能作为管线的卡位槽，产线上的传感器线缆、

　　气管可以顺着圆弧槽走线，用扎带固定即可，不需要额外安装理线件，能让工装整体的走线更规整，避免管线散乱影响设备运行。做三维建模的时候，要特别注意拼接轮廓的曲率一致性，内凹圆弧和对应配合的外凸圆弧要保证曲率半径完全一致，不然拼接时会出现局部间隙过大或者卡滞的问题；安装孔的沉头深度要和所选螺栓的头部高度匹配，保证螺栓锁紧后头部不突出零件表面，避免相邻零件拼接时出现干涉。另外，零件的所有棱边都做了0.2mm的倒角处理，一是避免装配时锋利的棱边划伤操作人员，二是去除加工后的毛刺，保证拼接面能完全贴合，不会因为毛刺顶起导致拼接间隙过大。这类零件通常用45号钢加工后做发黑处理，防锈能力强，表面硬度适中，反复拆装也不会出现严重的磨损，要是用在有耐腐蚀要求的场景，也可以换成304不锈钢材质，结构不需要做任何调整就能直接替换使用。在模块化治具的设计中，这类小零件往往是提升整体装配效率的关键，不需要复杂的结构，只要把配合尺寸、安装边界和实际使用场景的需求结合好，就能让整个工装的使用体验提升一个档次，很多时候一线操作人员反馈工装不好用，往往就是这类小零件的设计没有贴合实际装配的需求，要么孔位不对齐，要么拼接卡滞，要么有突出结构干涉，把这些细节在建模阶段就考虑周全，后续加工装配、现场使用就能少很多问题。
