传感器安装用异形折弯连接固定支座

　　这款异形折弯结构的连接支座，主要应用在工业传感检测场景的安装工位上，承担传感器本体与设备机架之间的刚性连接作用，在自动化生产线的位置检测、位移反馈、物料到位判断等工位中，这类支座是保障传感器检测精度的基础结构件。不同于常规的平直安装板，该支座采用折弯成型的非对称结构，能够在有限的设备安装空间内，避让周边的传动部件、管线排布，让传感器的检测端可以精准对准待检测工位，不会因为安装位置干涉出现检测盲区。

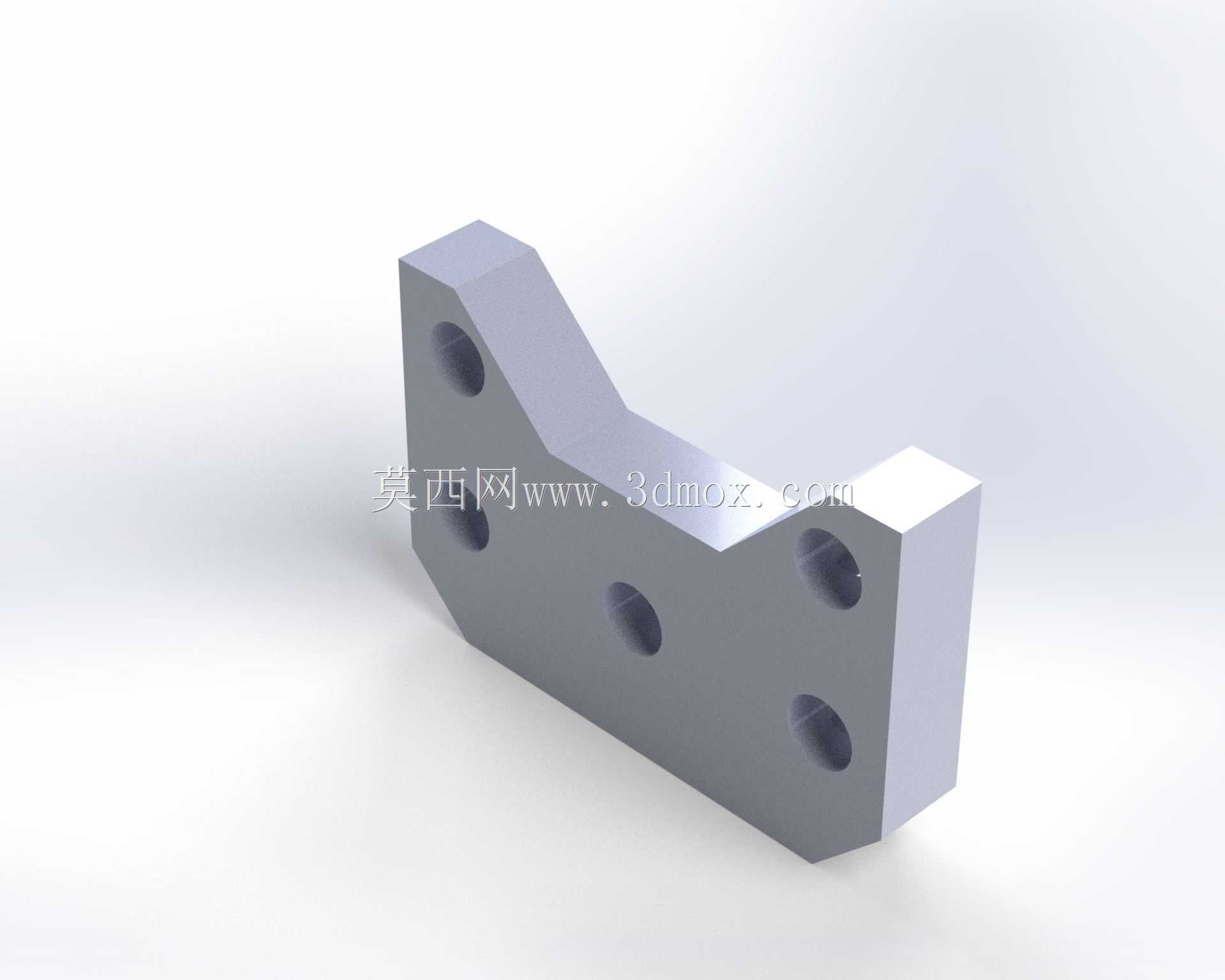

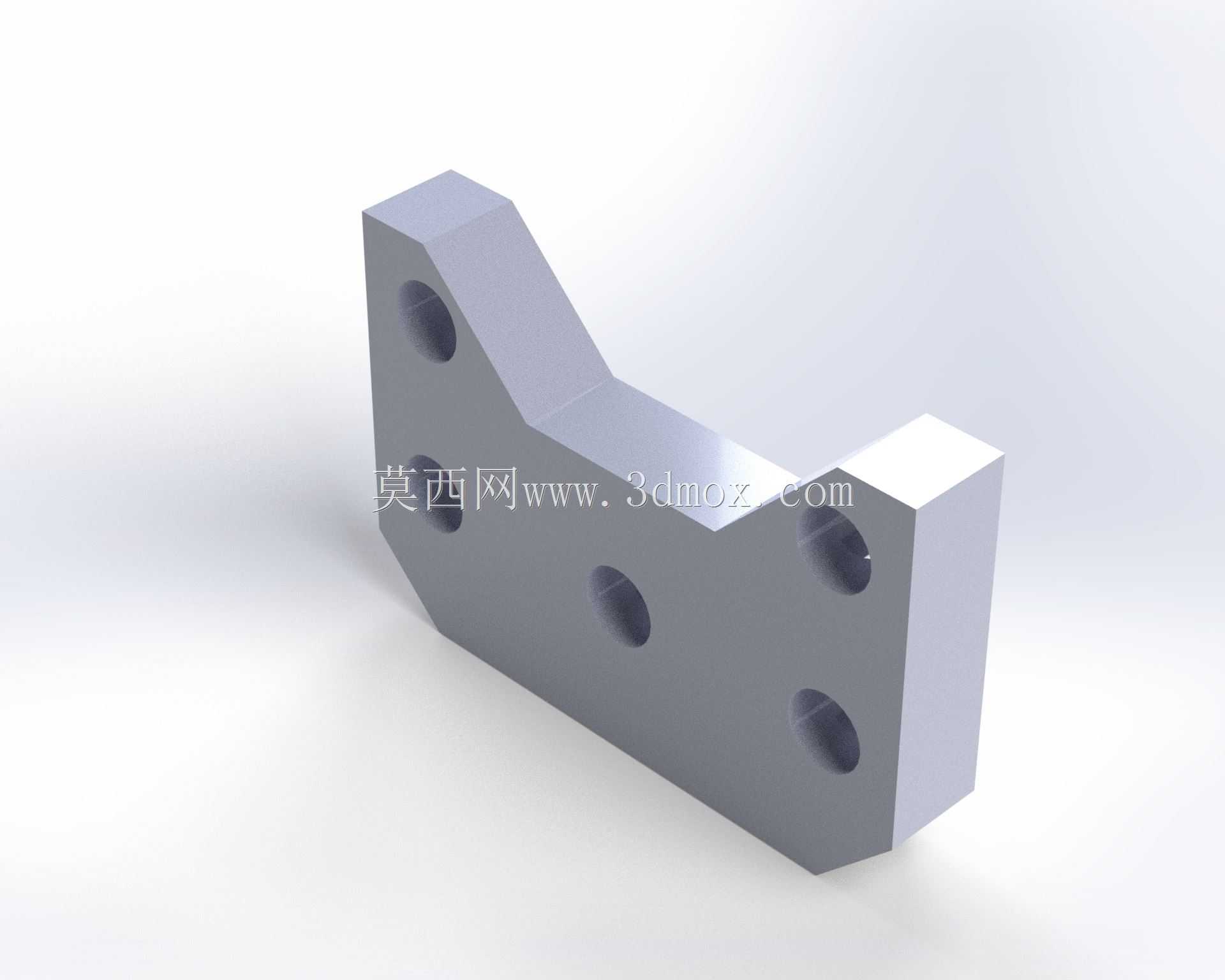

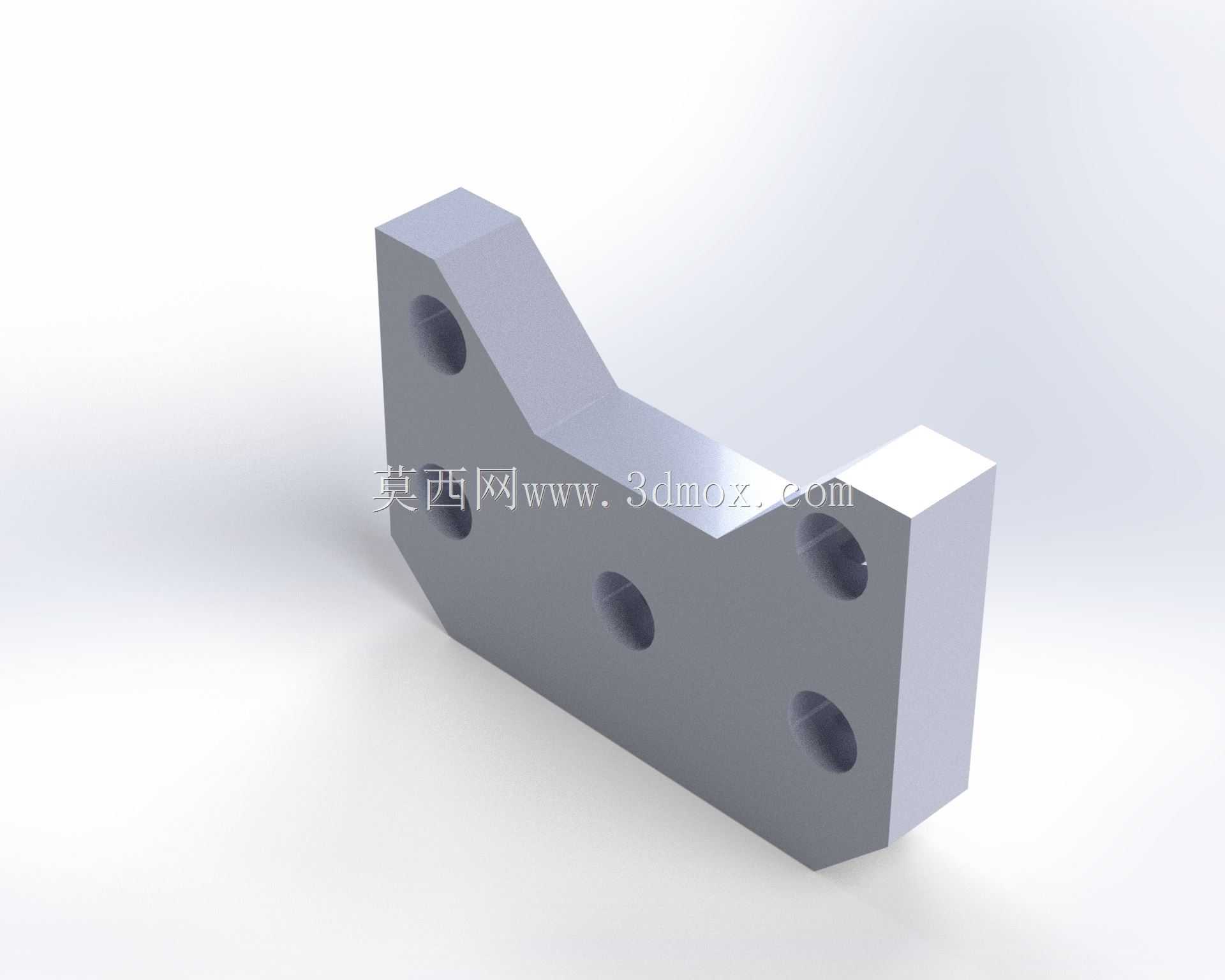

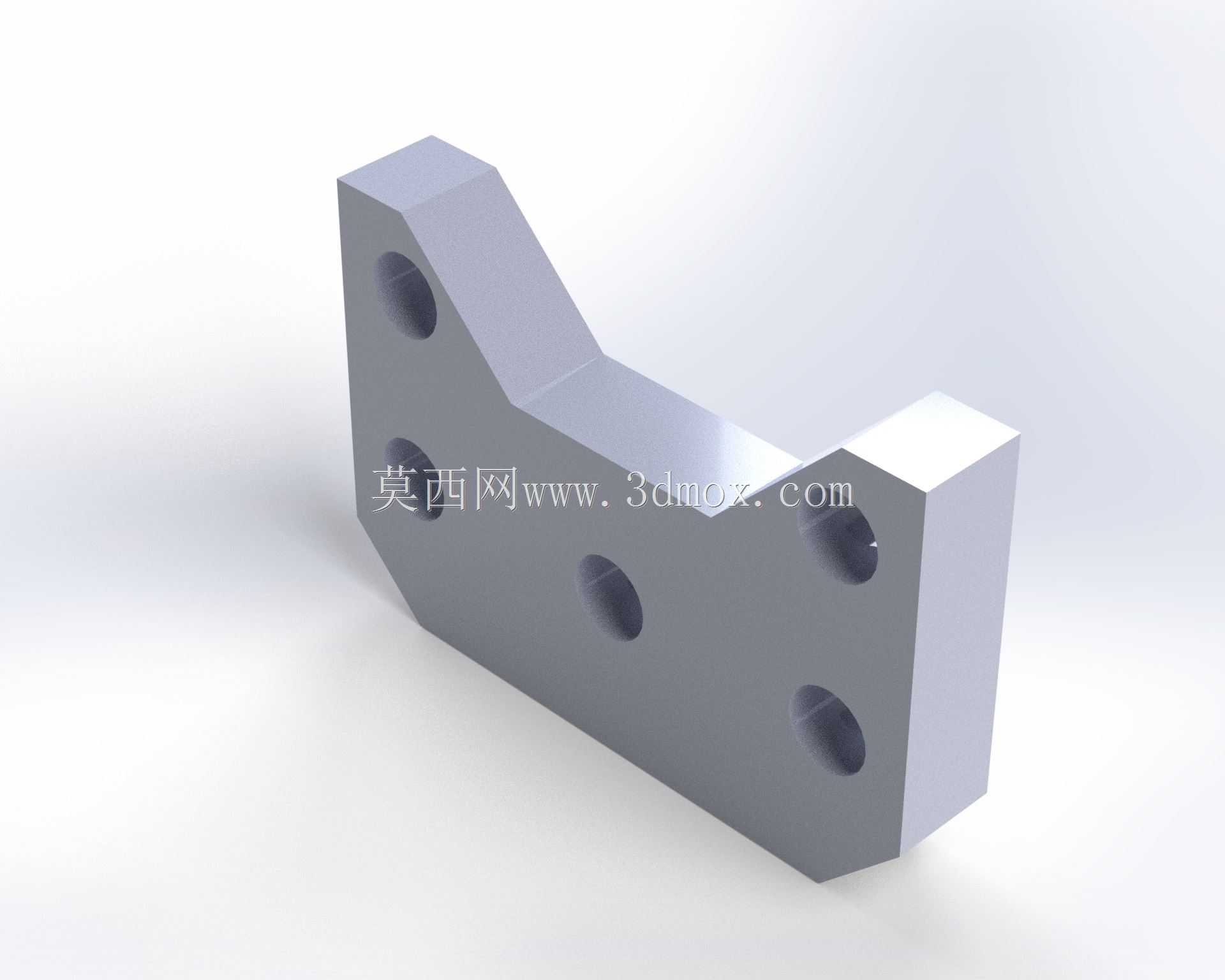

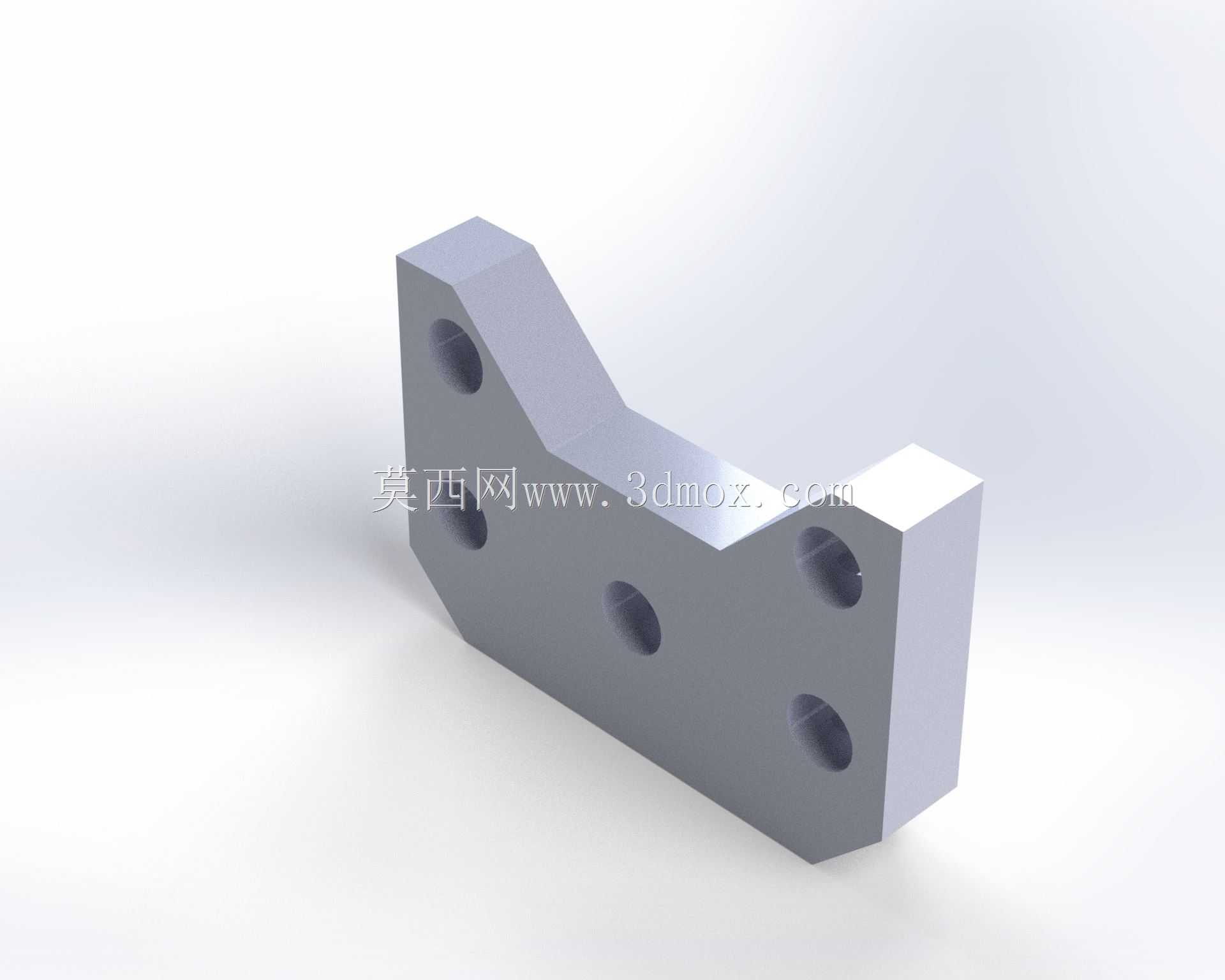

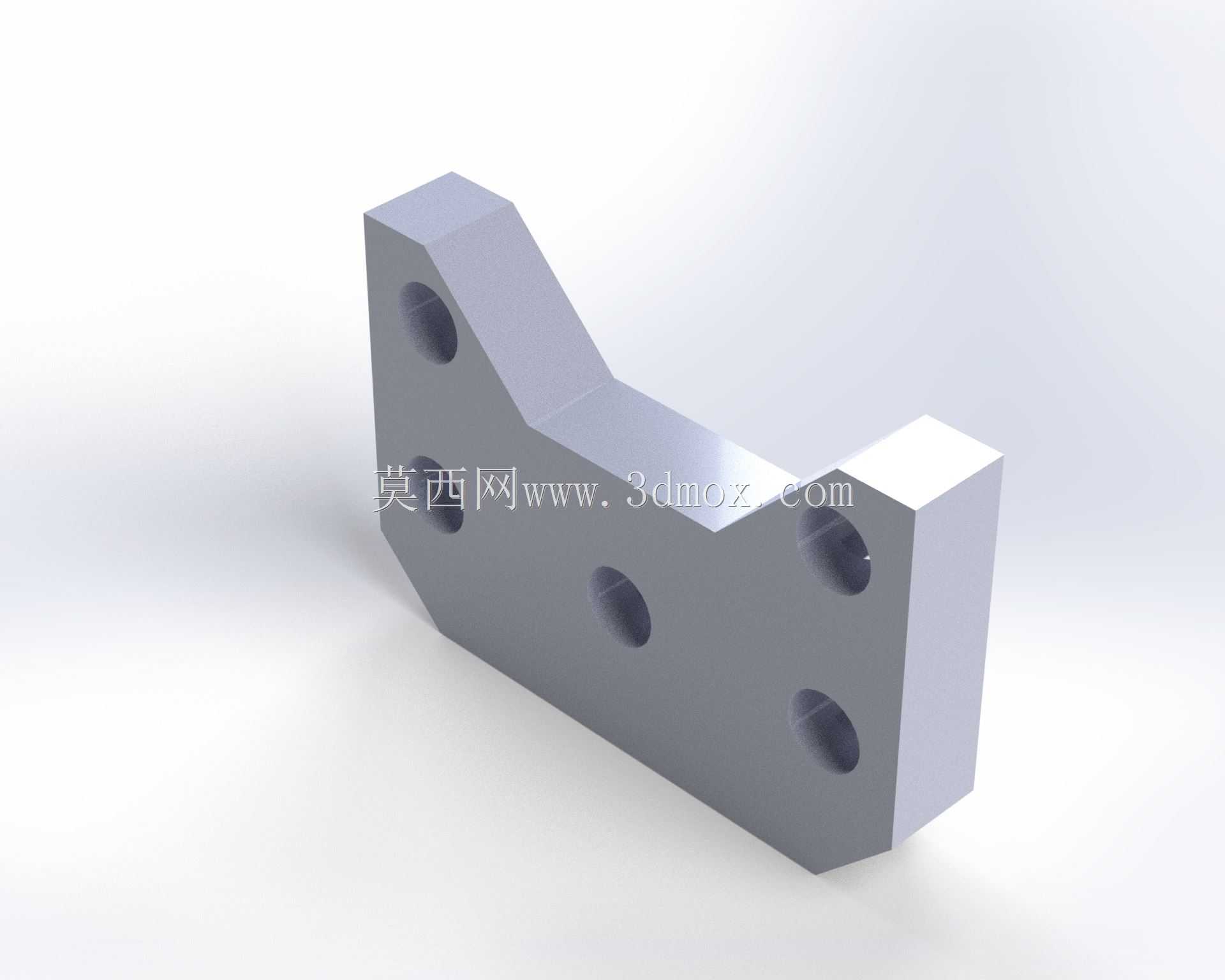

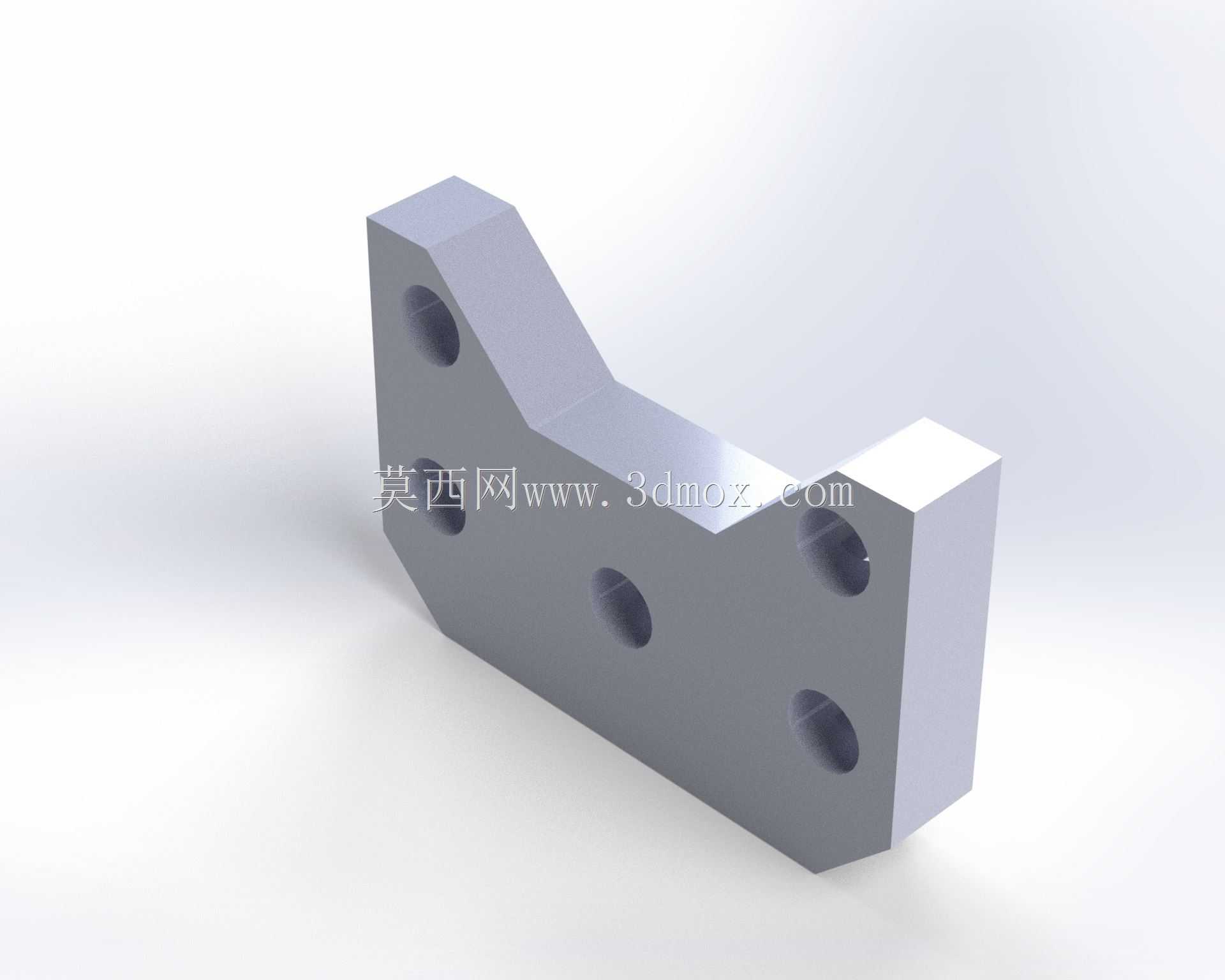

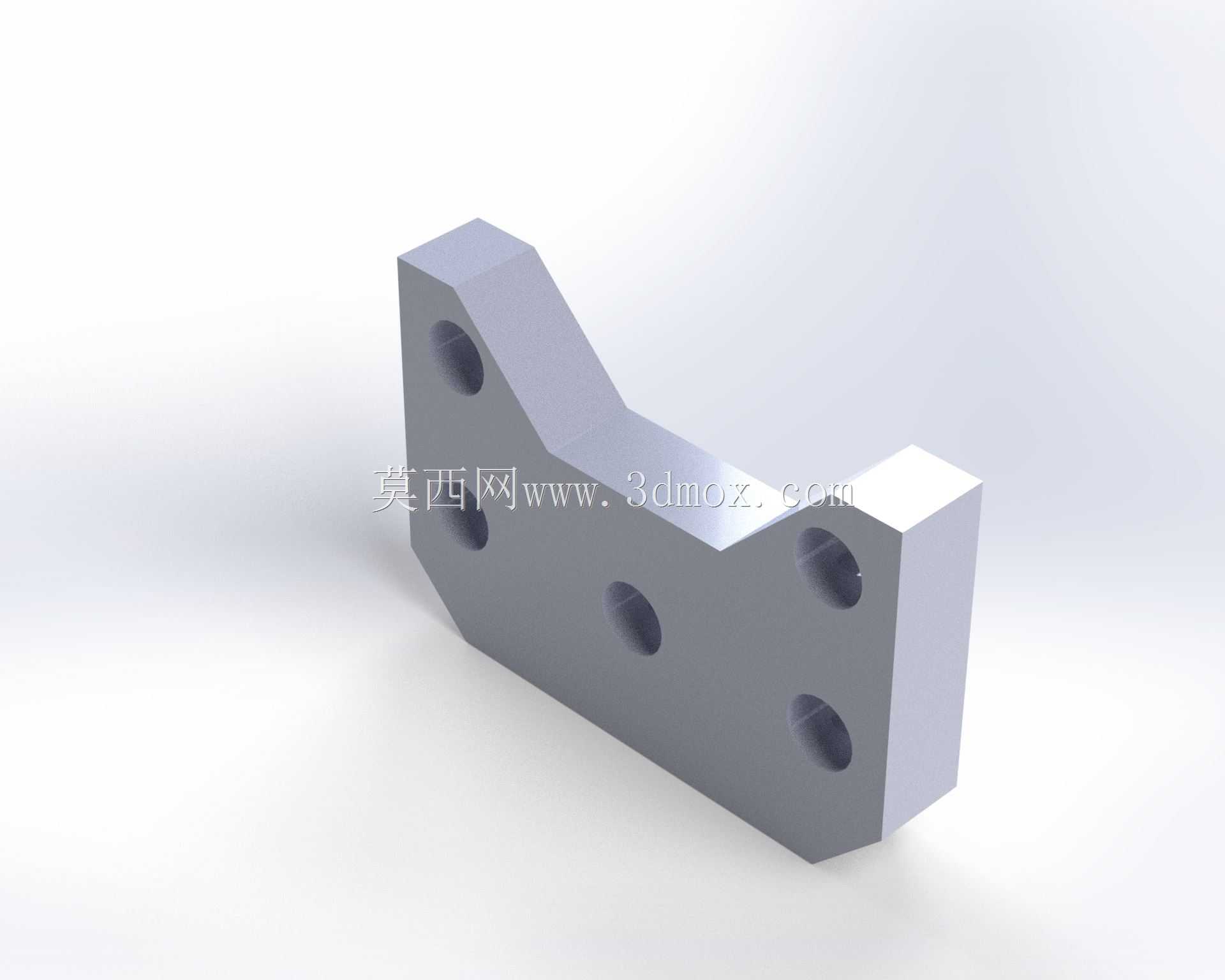

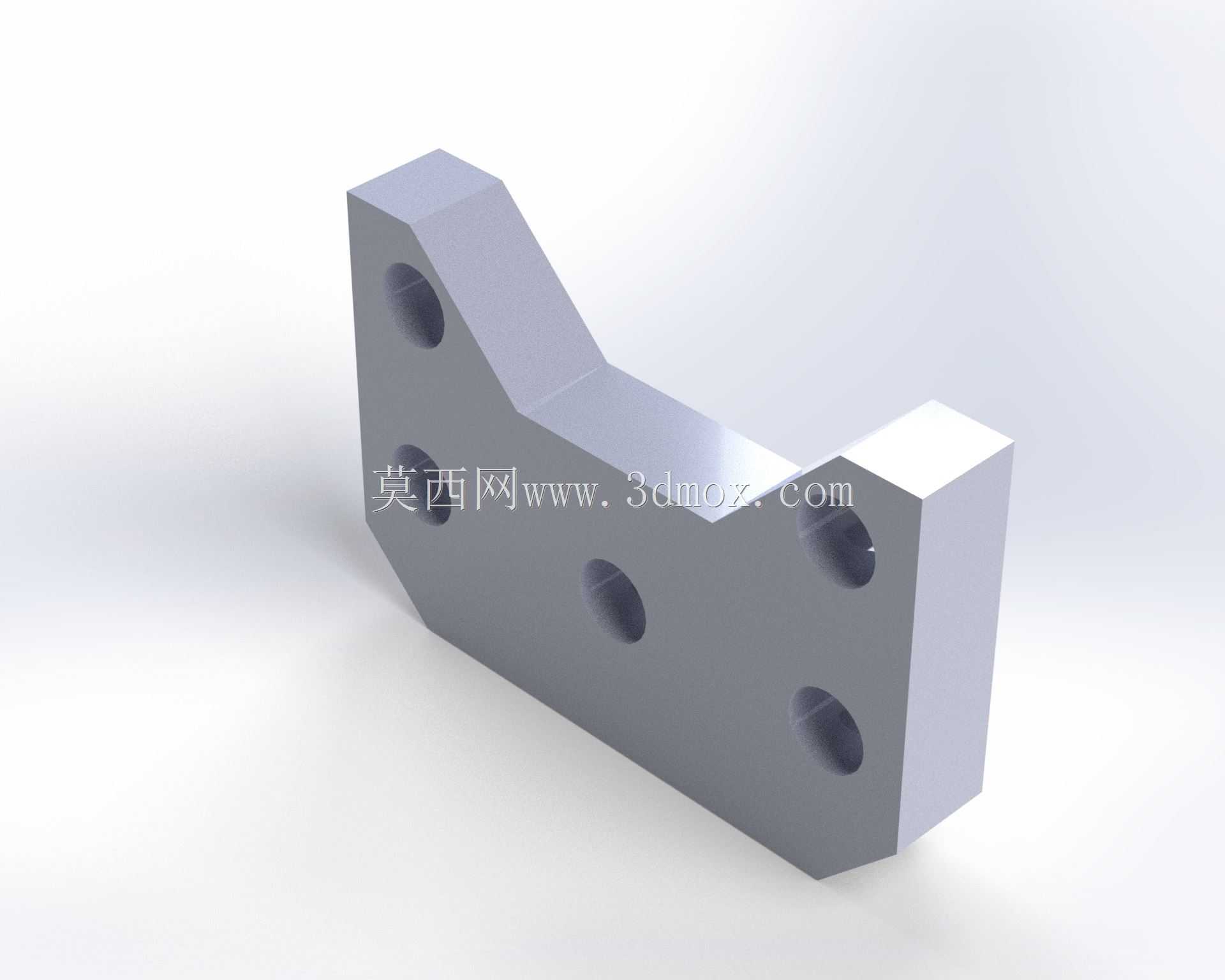

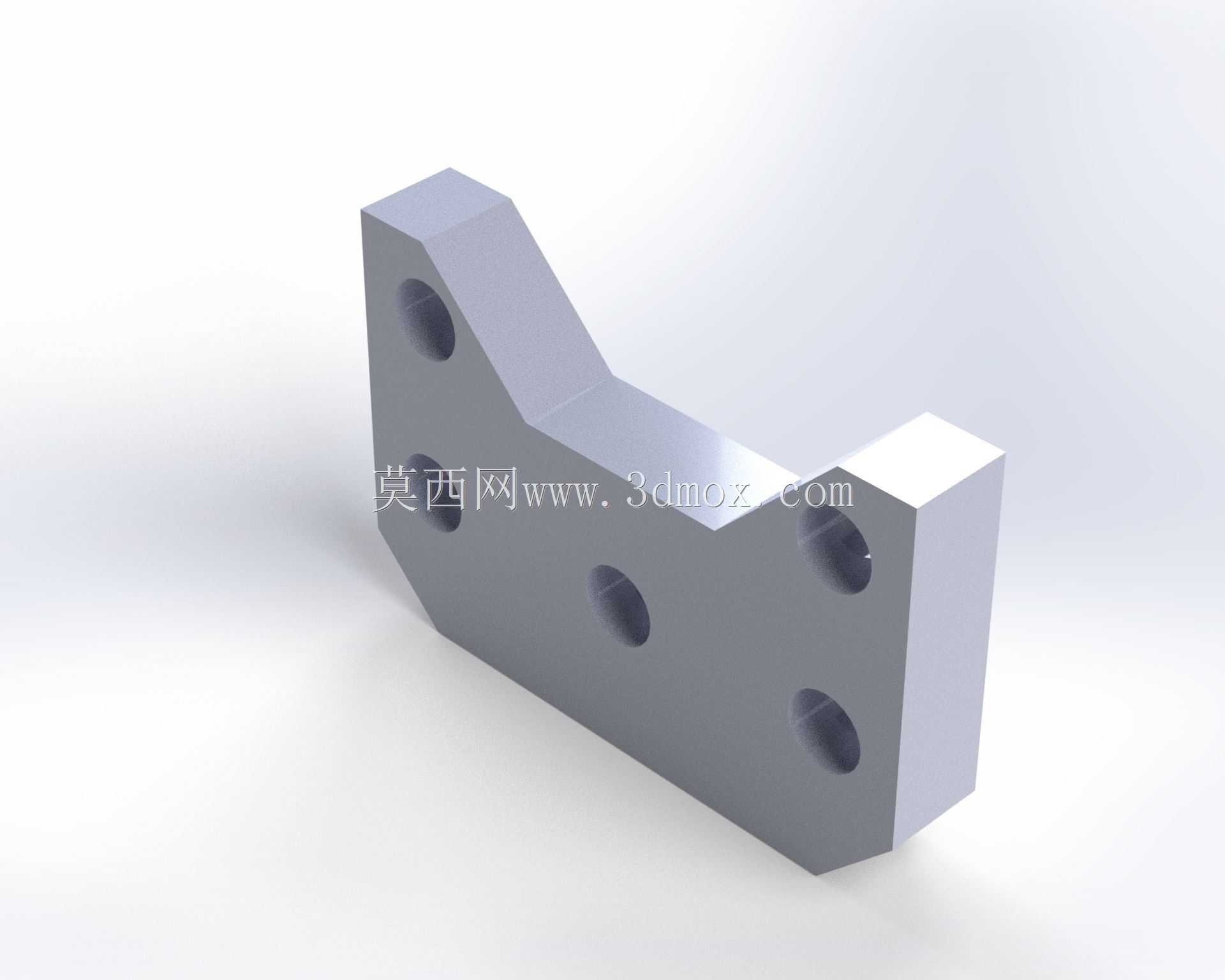

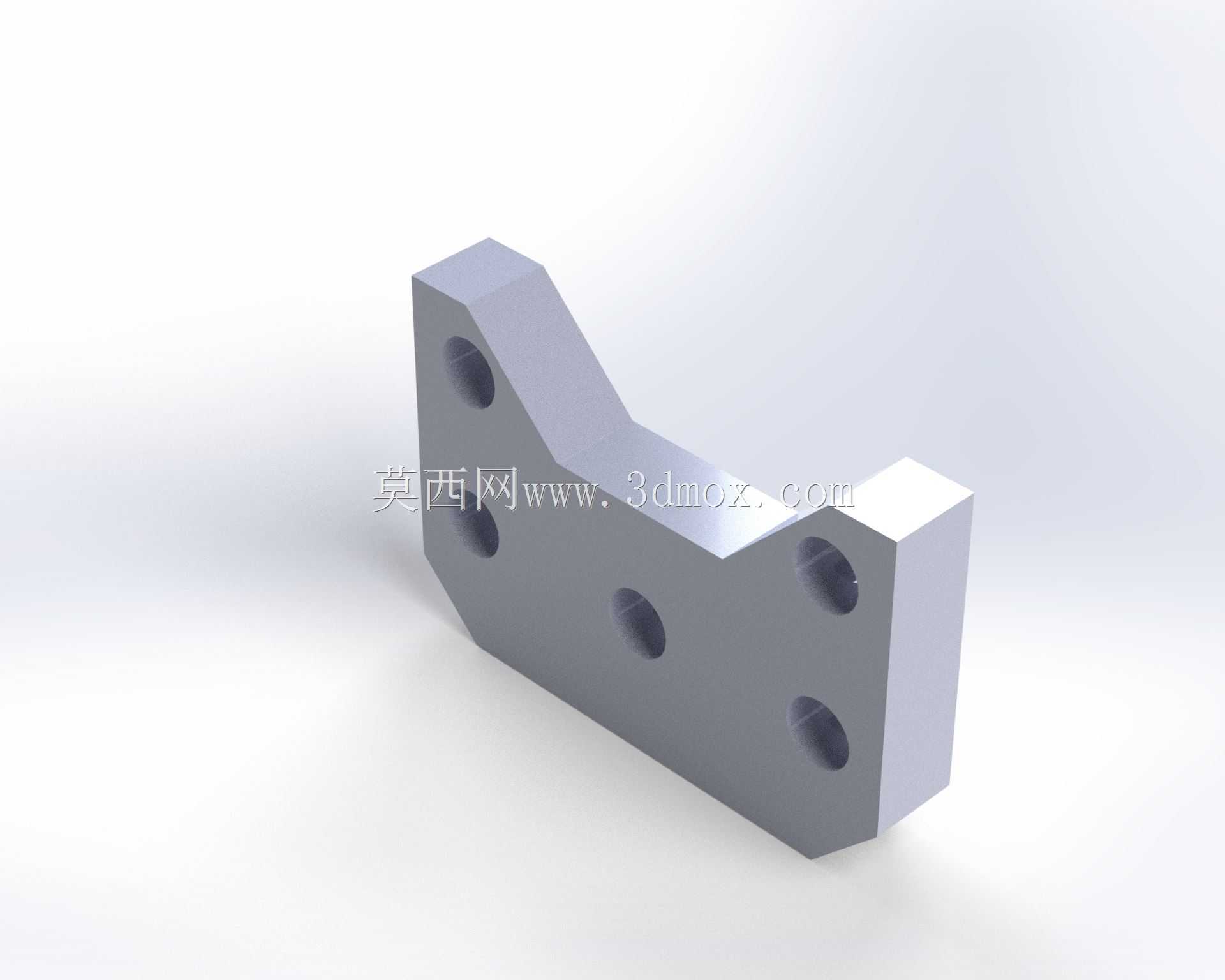

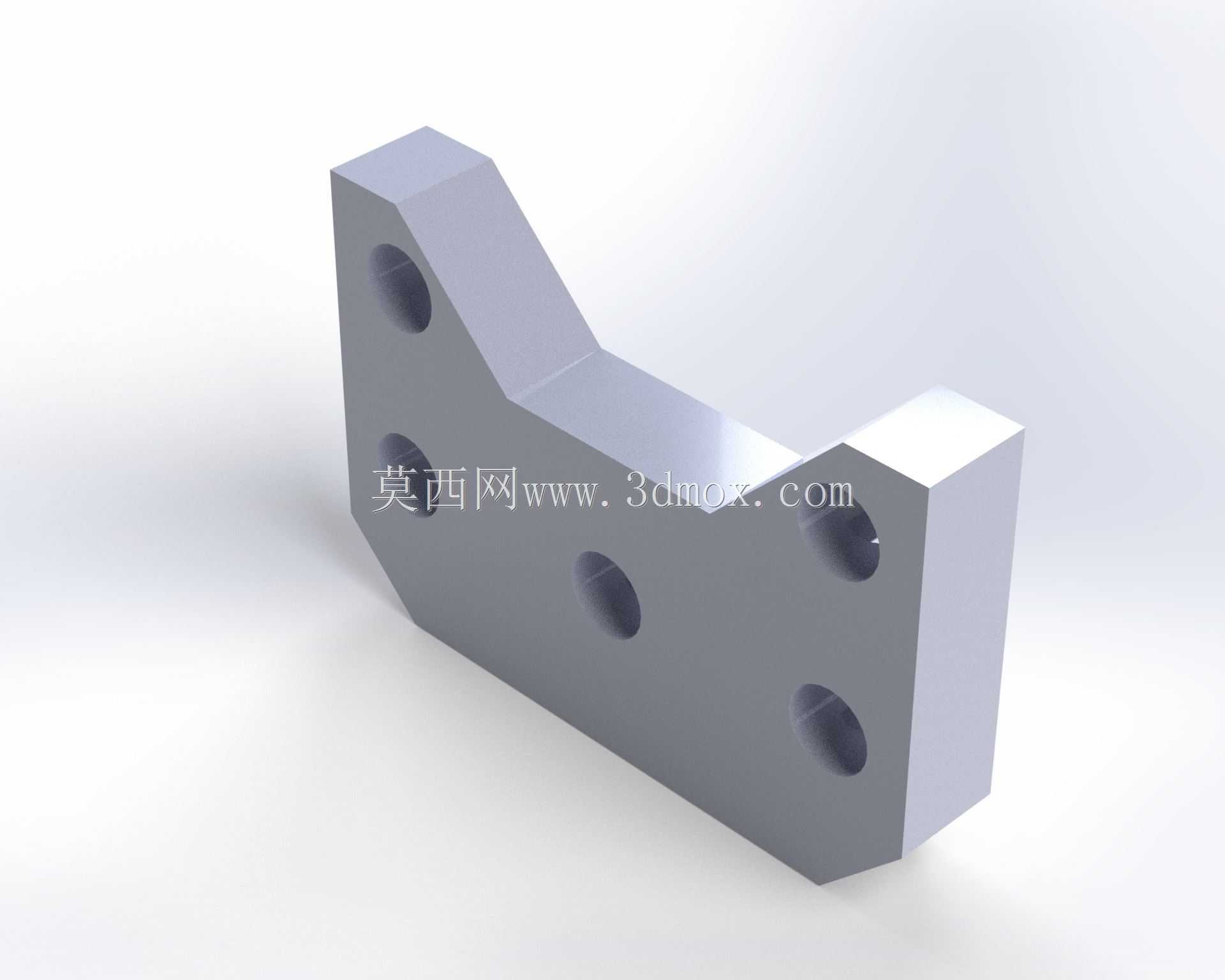

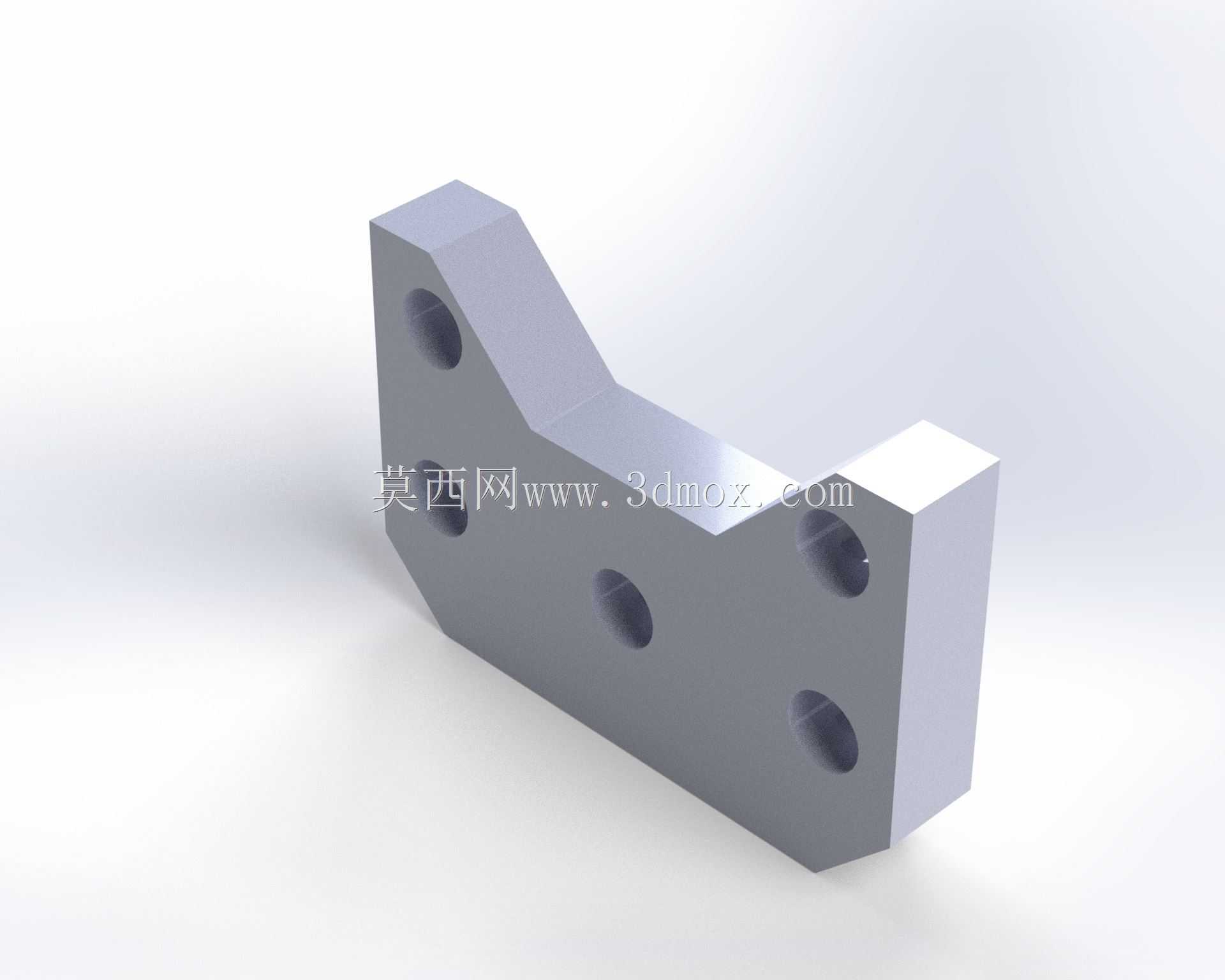

　　从结构功能来看，支座上分布的五个通孔均为安装固定孔，其中两个孔位分布在折弯后的高位立面上，用于和传感器的安装基座对接，剩余三个孔位分布在低位的水平安装面上，用于将整个支座锁紧在设备的型材机架或者安装基板上，孔位的排布经过受力校核，当传感器受到设备运行带来的振动冲击时，各个安装点的受力均匀分布，不会出现局部应力集中导致的支座变形、孔位滑牙问题。设计过程中采用对称约束配合切割拉伸的特征建模方式，先确定两个安装面的垂直高度差，这个高度差是根据常用光电式、接近式传感器的检测距离范围反向推导的，确保传感器安装完成后，检测端面与被测物体的距离处于传感器的最佳检测区间内，不需要额外加装调整垫片来补偿安装高度差。

　　在安装边界方面，支座的低位安装面长度适配常规40系列工业铝型材的槽宽间距，三个安装孔的孔距刚好匹配铝型材的中心槽距，安装时不需要额外在型材上打孔，直接使用T型螺栓就可以完成快速固定，高位立面的两个安装孔采用标准的M4螺纹底孔尺寸，适配绝大多数小型工业传感器的通用安装孔位，不需要针对特定型号的传感器重新加工孔位。折弯处的圆角采用R2的工艺圆角，既避免了直角折弯带来的应力集中问题，也不会因为圆角过大占用额外的安装空间，支座的整体厚度选用6mm的冷轧钢板加工参数，这个厚度可以满足常规工业场景下的抗振需求，即使在设备连续运行产生的持续振动下，支座也不会出现形变导致传感器检测位置偏移。

　　实际应用中，这类支座可以替代多块平直板拼接的安装结构，减少了安装时的拼接调试步骤，一体折弯的结构相比拼接结构的整体刚性提升40%以上，能够有效降低设备运行振动传导到传感器上的振幅，避免传感器因为持续振动出现检测信号波动、误触发的问题。设计时特意将支座的非受力侧边做了切边处理，去除了多余的材料，在不降低整体结构强度的前提下，减轻了零件自身重量，同时也让支座的外形更适配狭窄的安装空间，在设备内部走线密集、部件排布紧凑的工位上，不会和周边的气管、电缆产生干涉。孔位的倒角采用0.5mm的直倒角，既可以去除钻孔产生的毛刺，也能在安装螺栓时起到导向作用，降低安装对位的难度，即使是现场运维人员在设备停机检修的短时间内，也可以快速完成支座的拆装更换，不需要复杂的调试步骤。
