L型阶梯式挤压切割定位块结构设计

　　该零件为挤压切割工序配套的定位基准块，主要应用于金属型材挤压生产线的在线切割工位，承担型材进给过程中的侧向定位、端面抵靠以及切割行程限位的多重作用，是挤压后定长切割工序里保障型材切割面垂直度、长度尺寸一致性的核心接触式零件。从实际产线运行的工况来看，这类定位块需要长期承受型材进给时的刚性摩擦、切割过程中飞溅的高温切屑冲刷，以及挤压节拍下的周期性冲击载荷，因此在结构设计阶段首先对受力面做了针对性的强化处理：与型材接触的两个垂直立面均预留了0.5mm的硬化层加工余量，后续可通过表面淬火处理将接触面硬度提升至HRC55以上，降低长期摩擦带来的尺寸损耗，延长零件的更换周期。

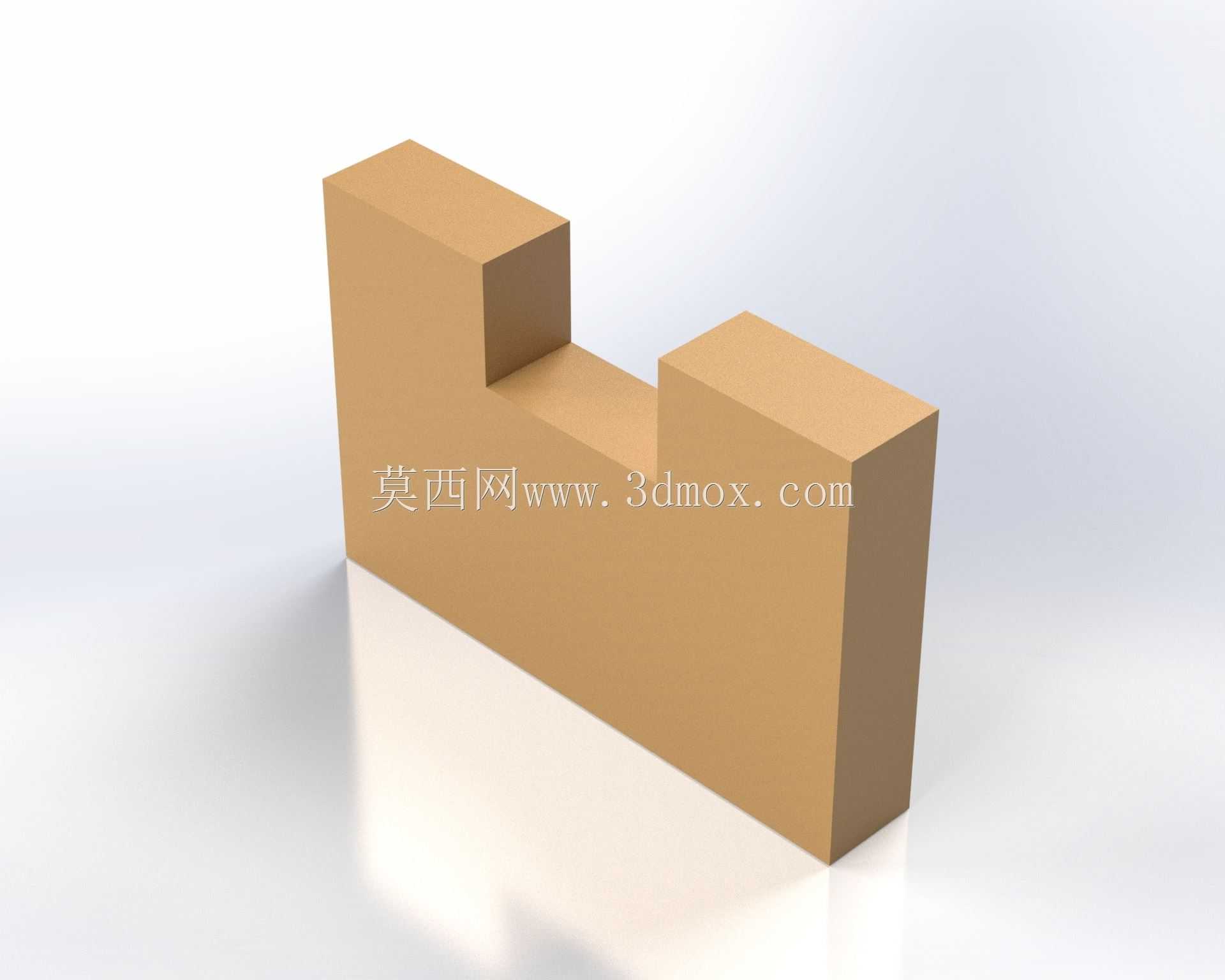

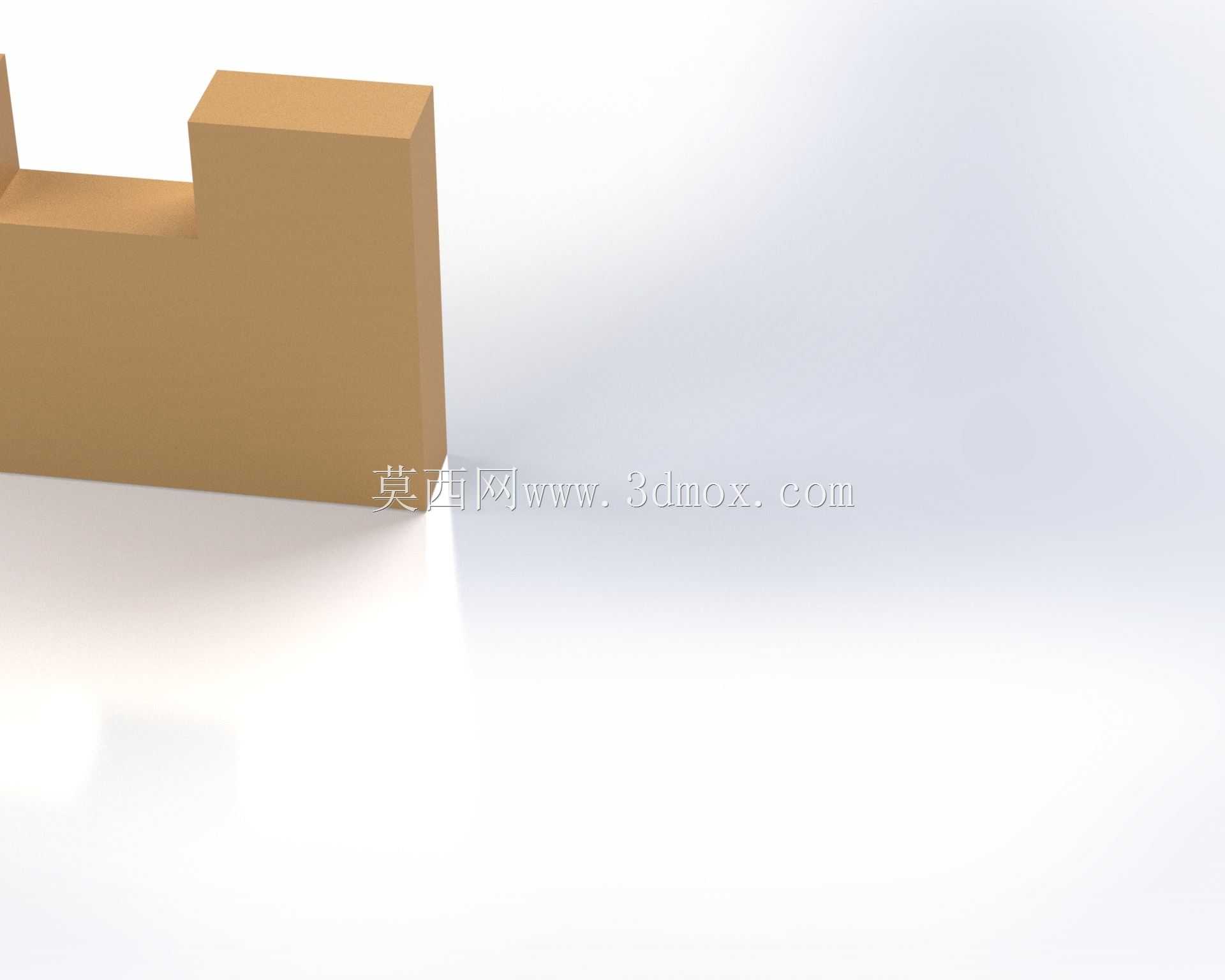

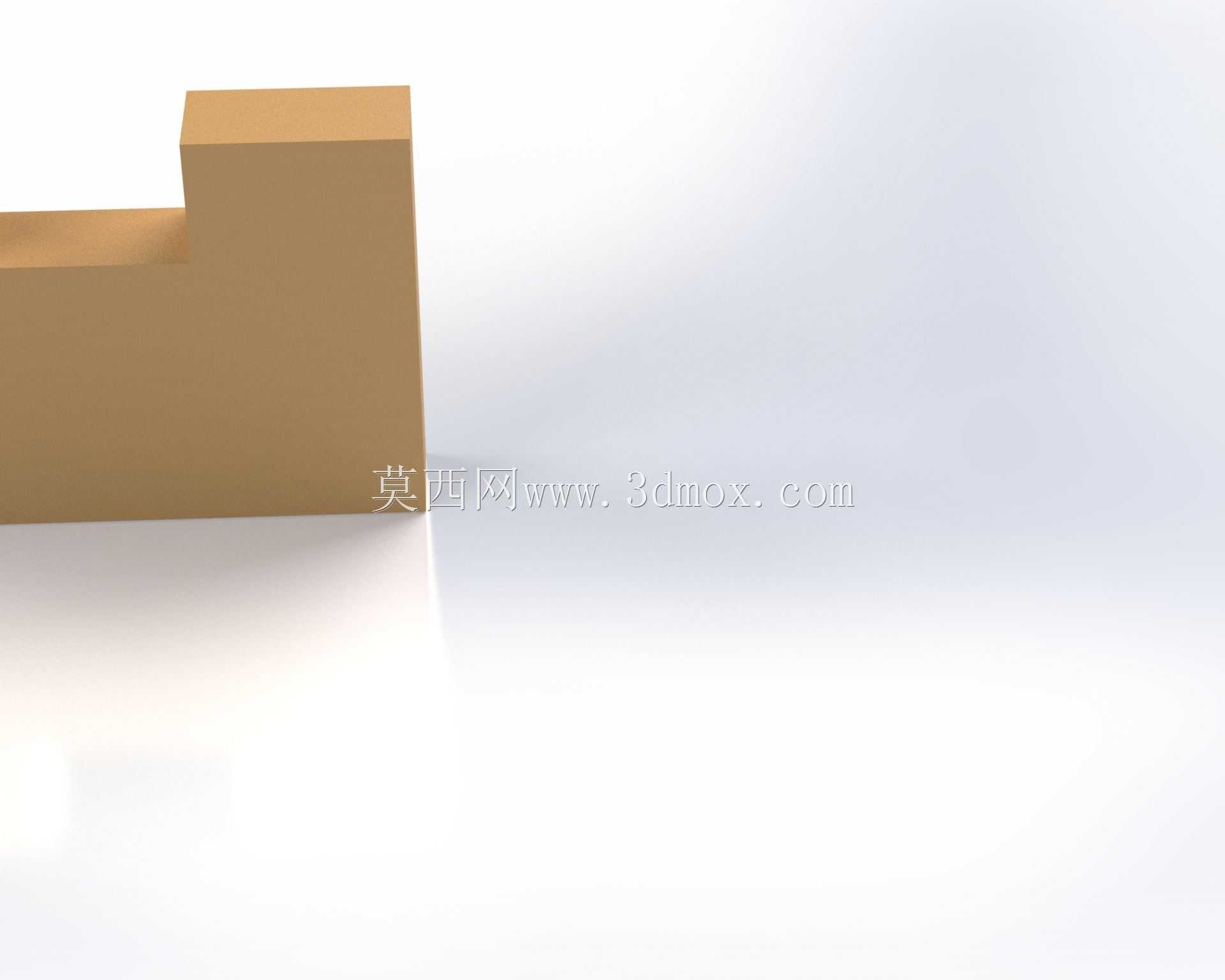

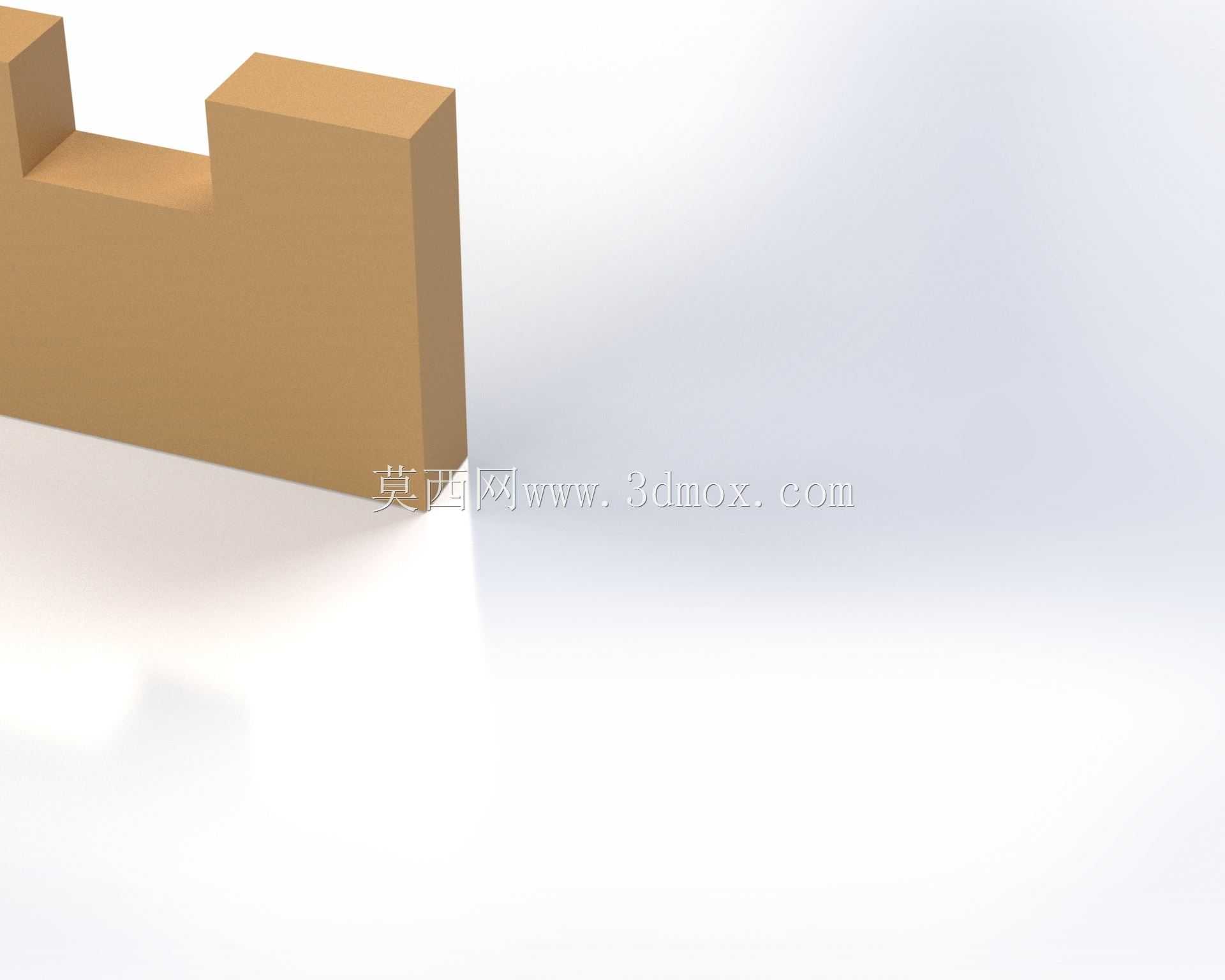

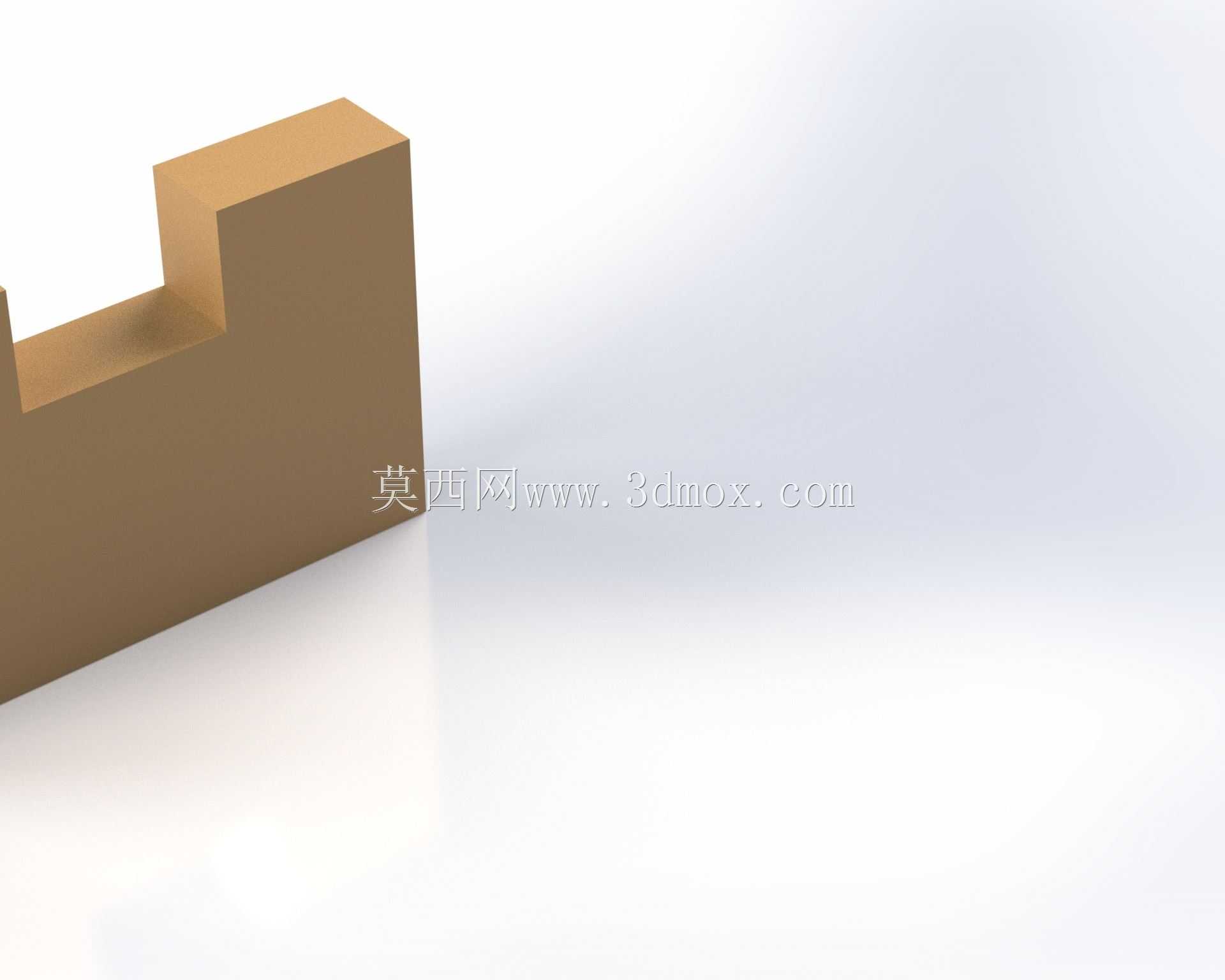

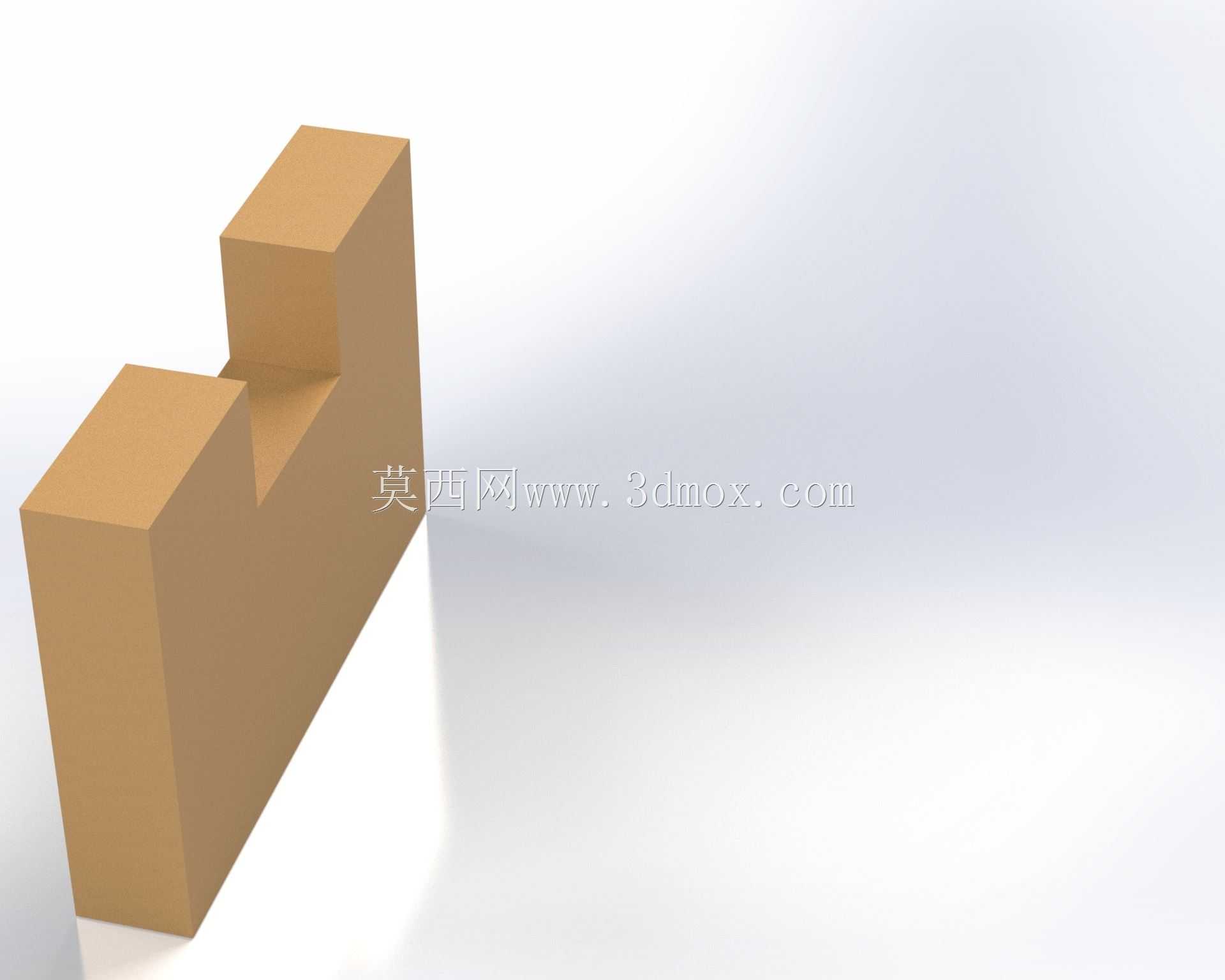

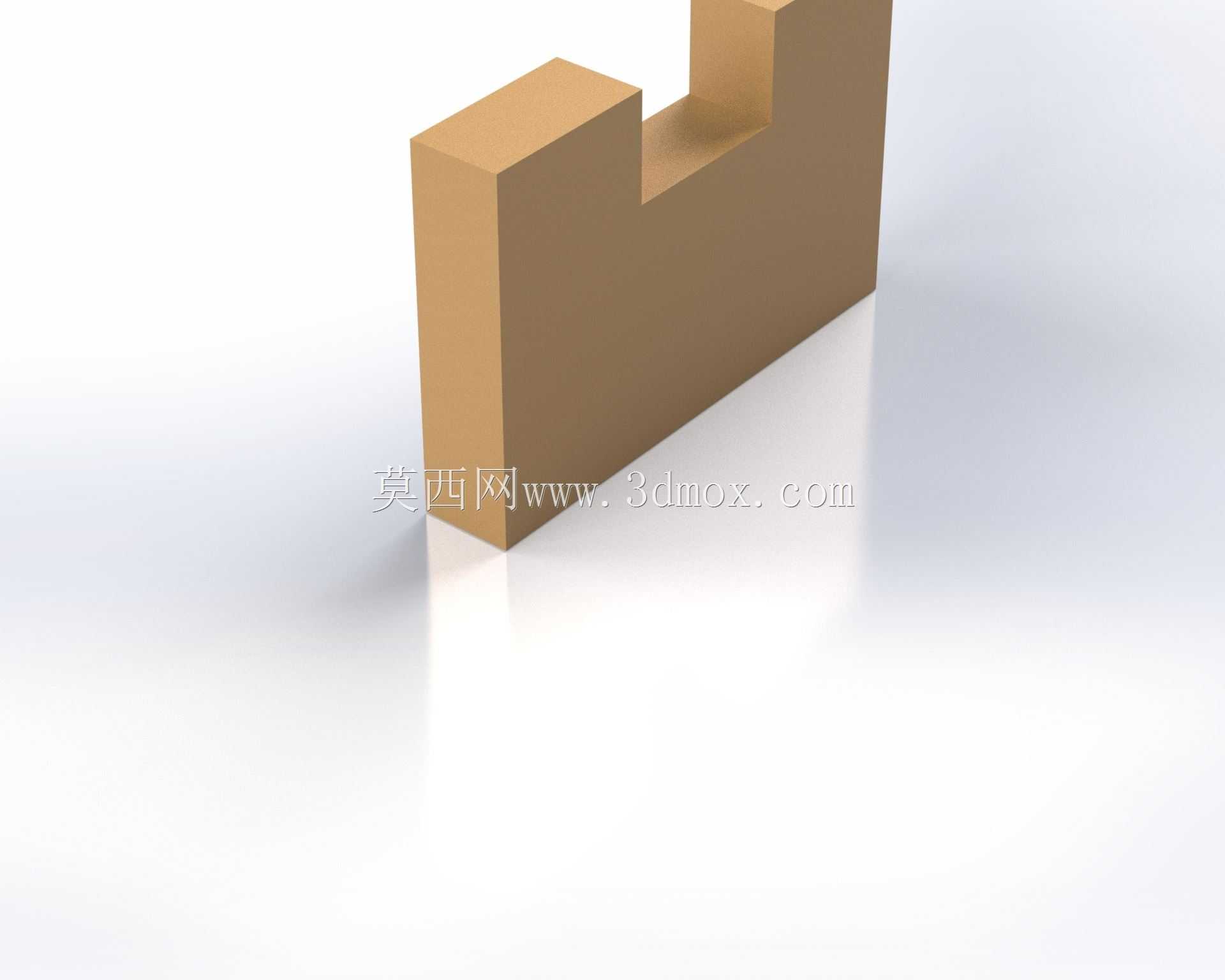

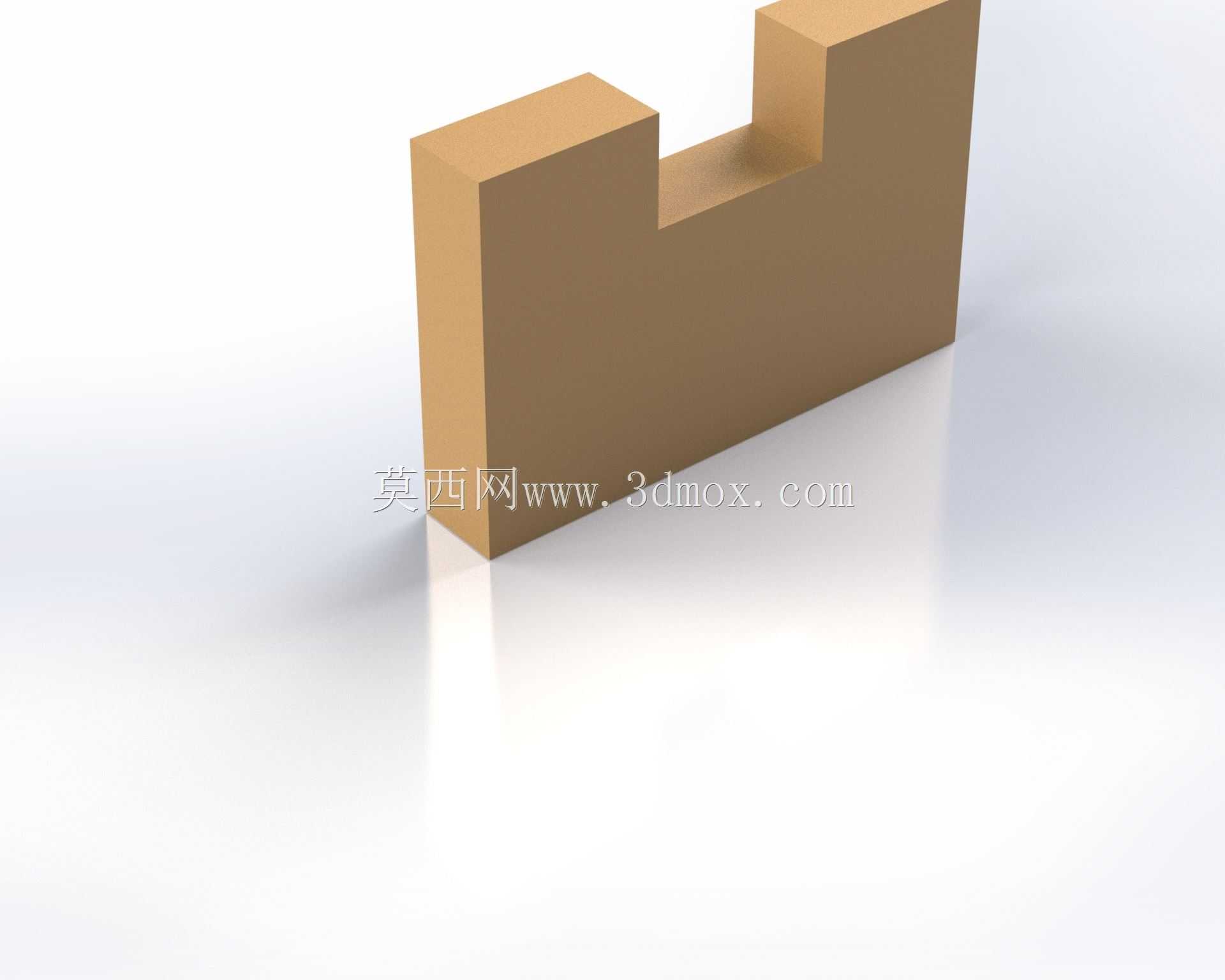

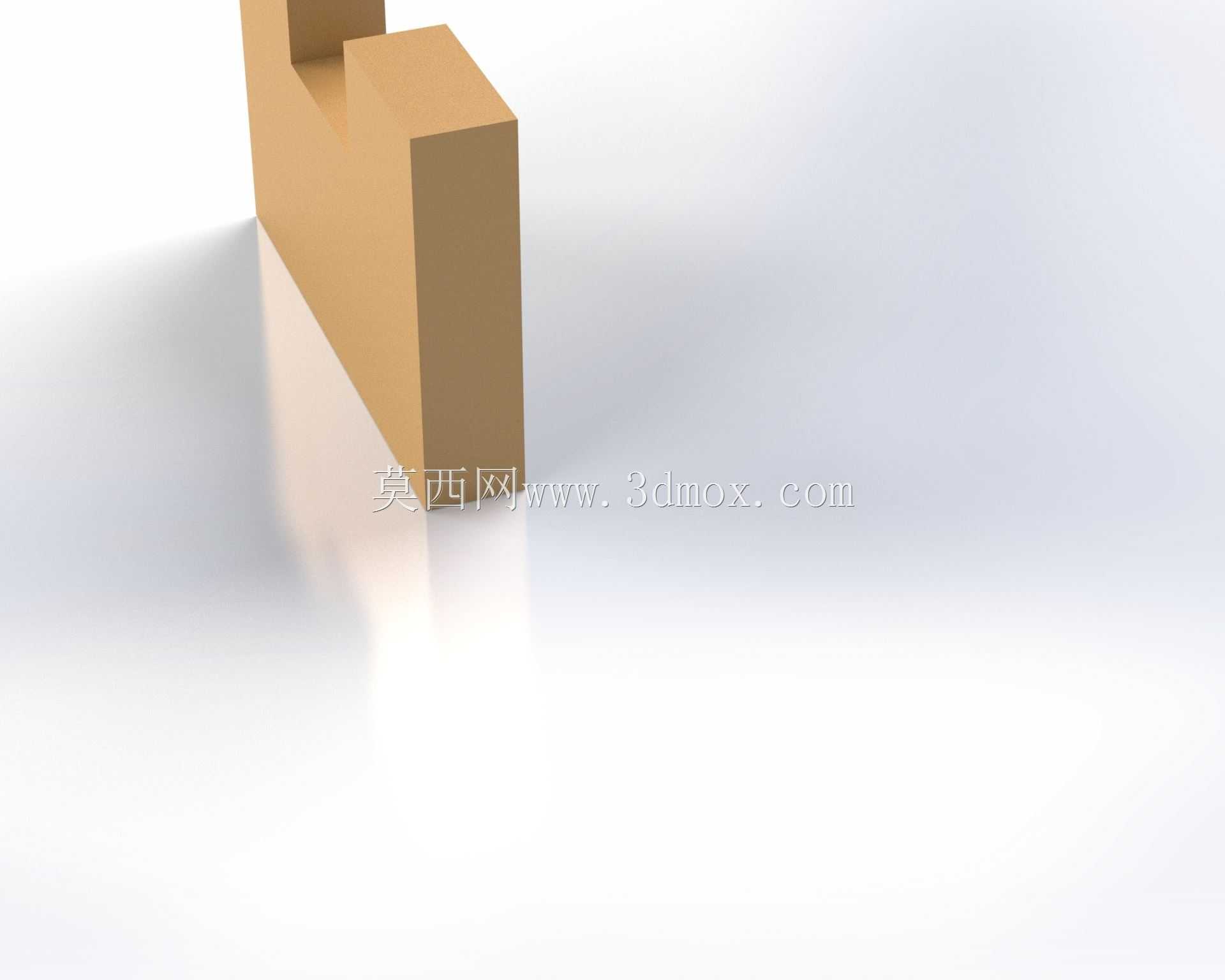

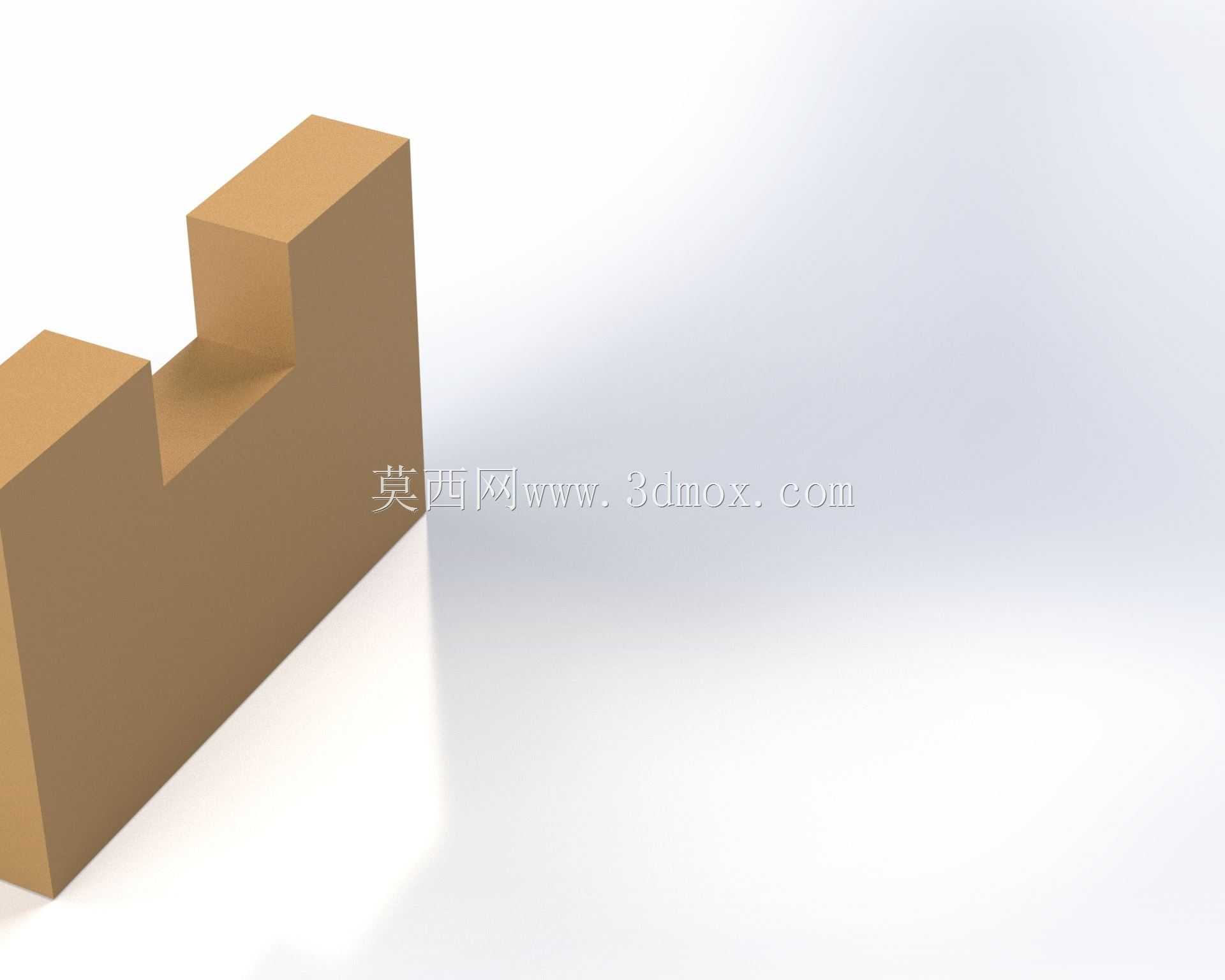

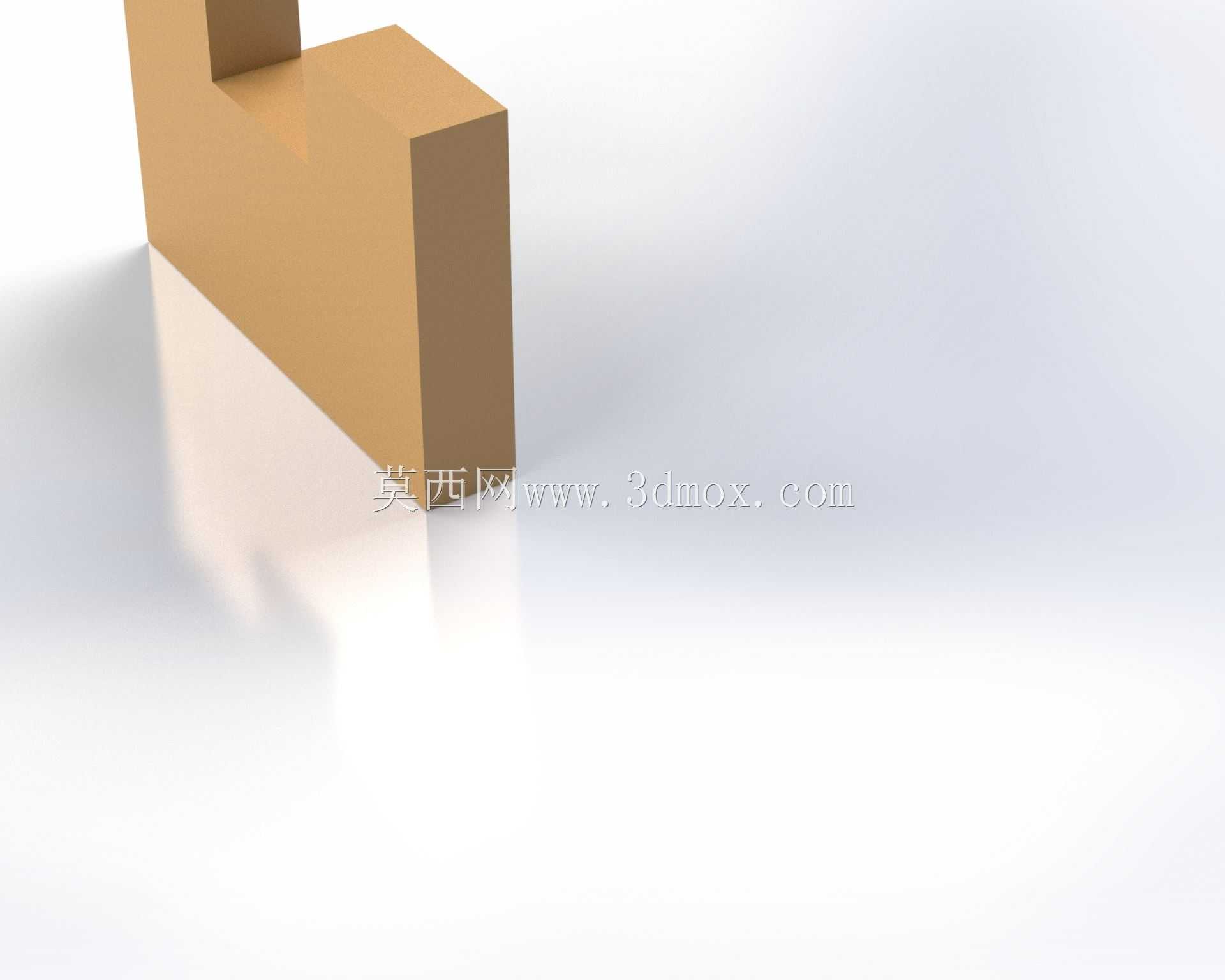

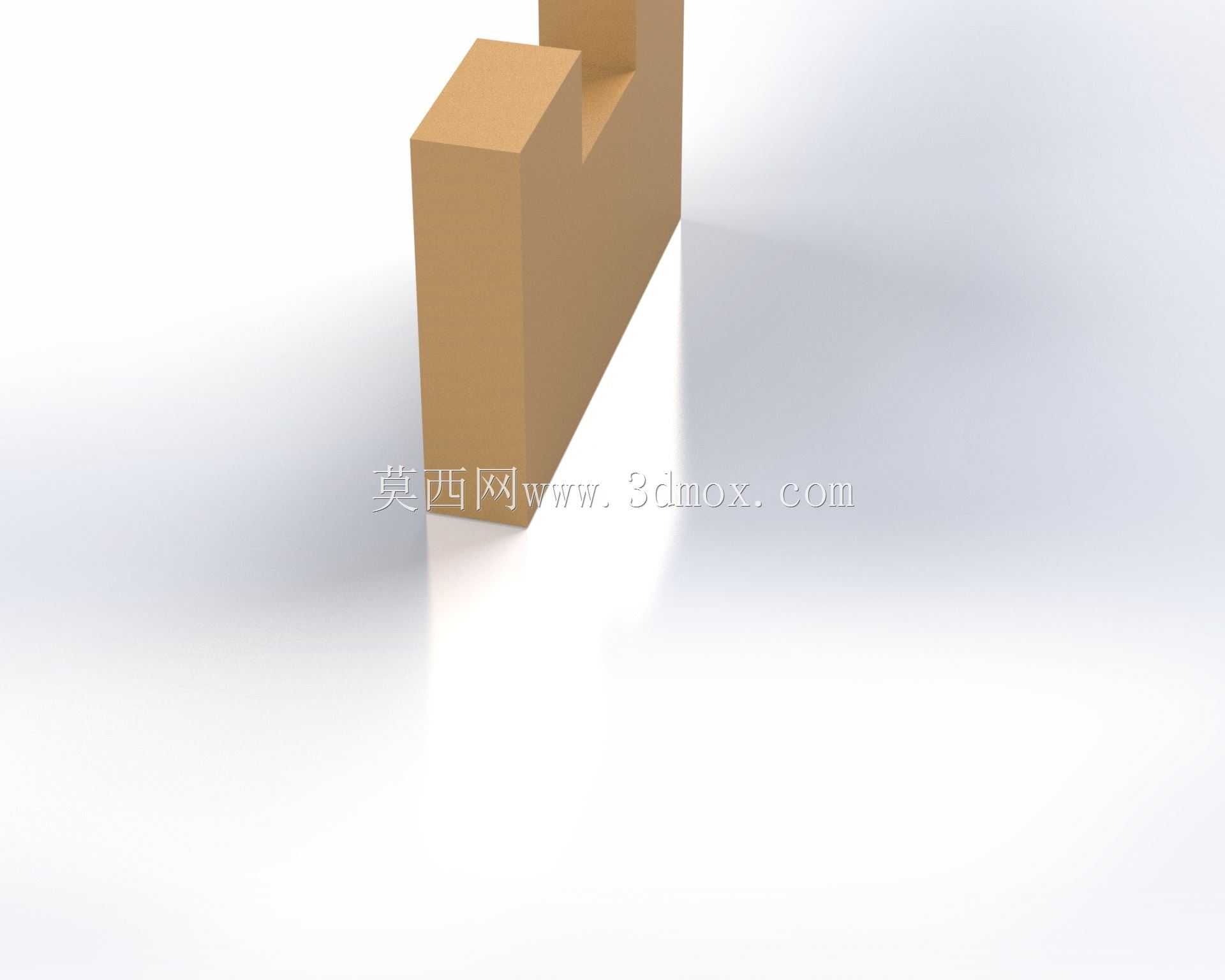

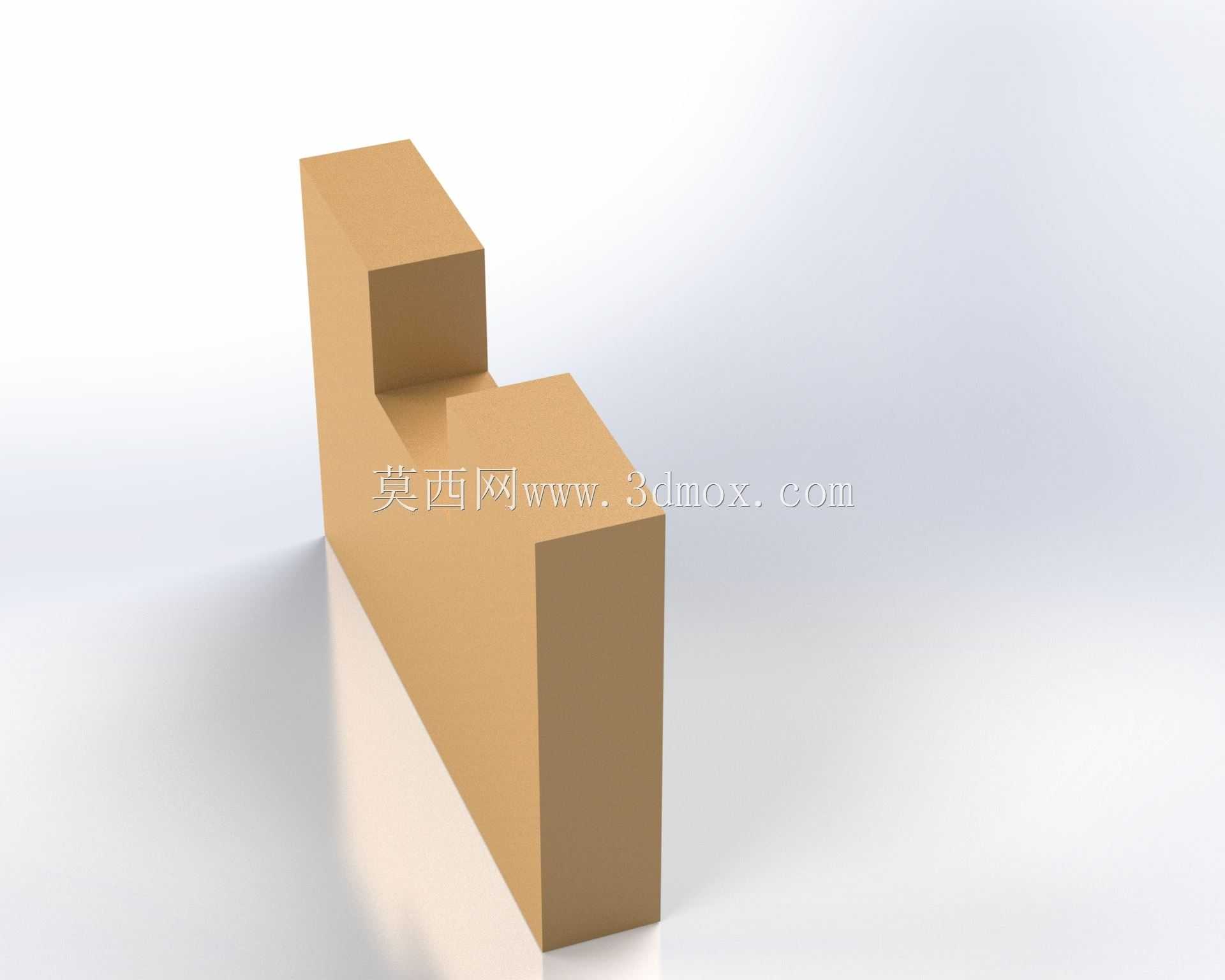

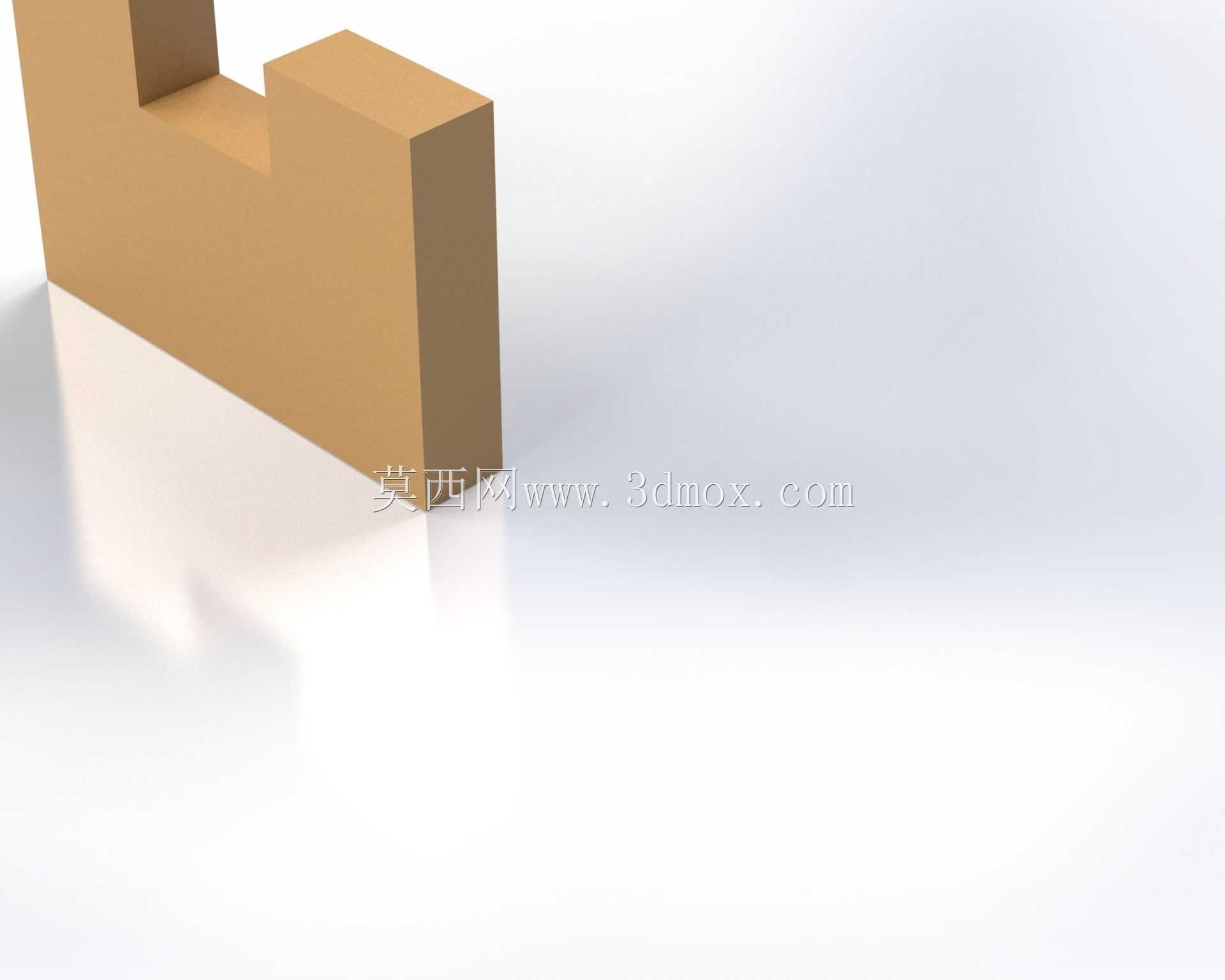

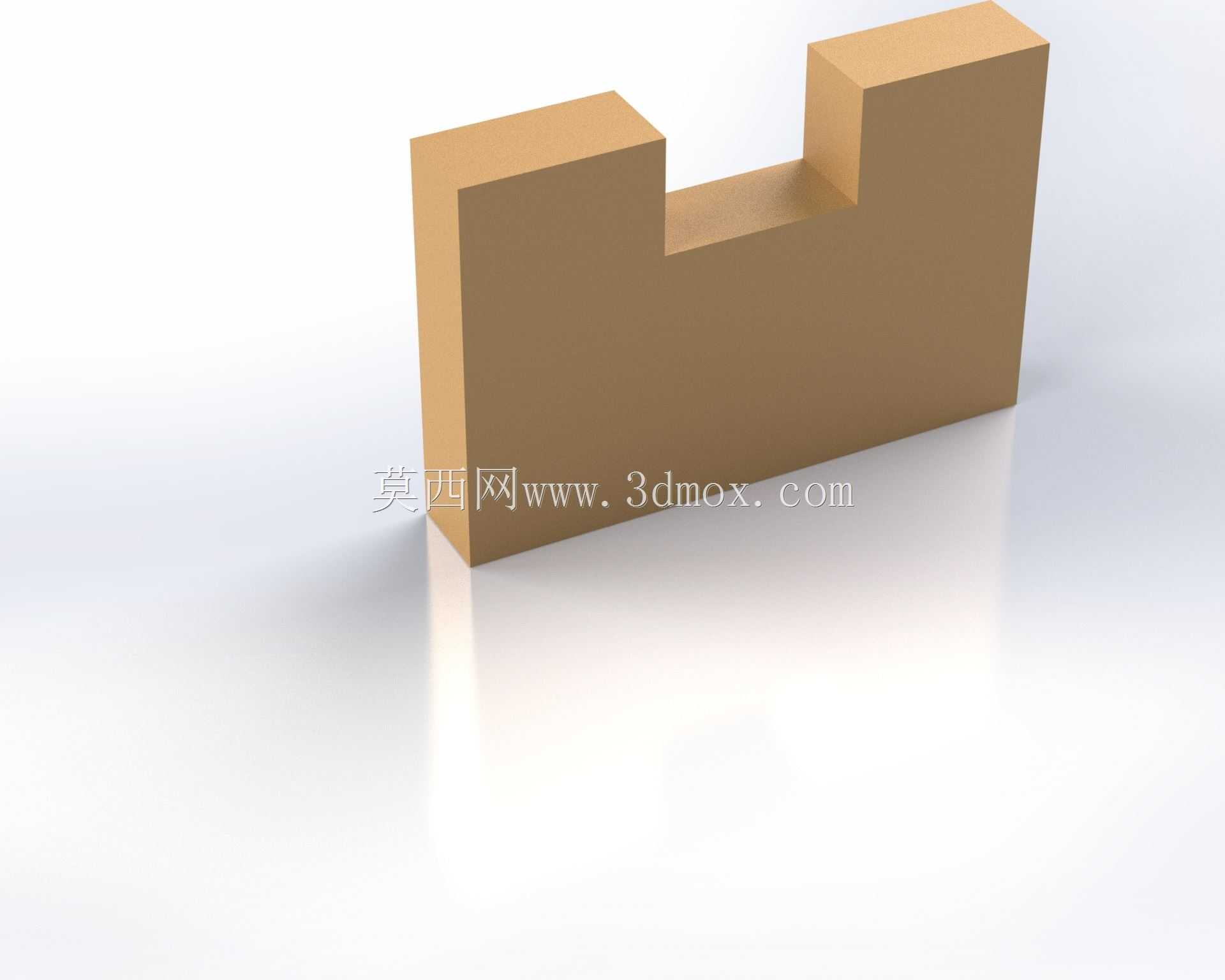

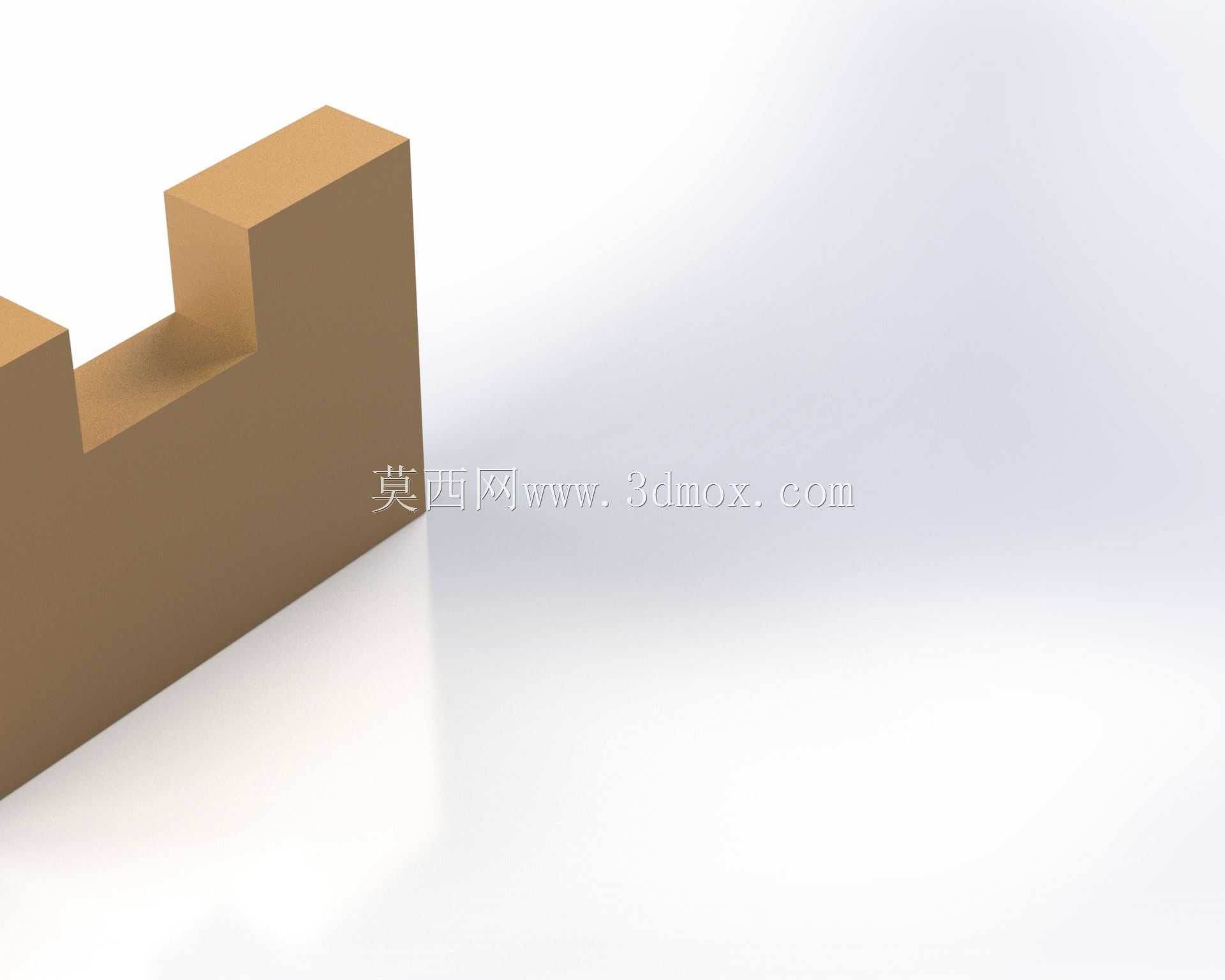

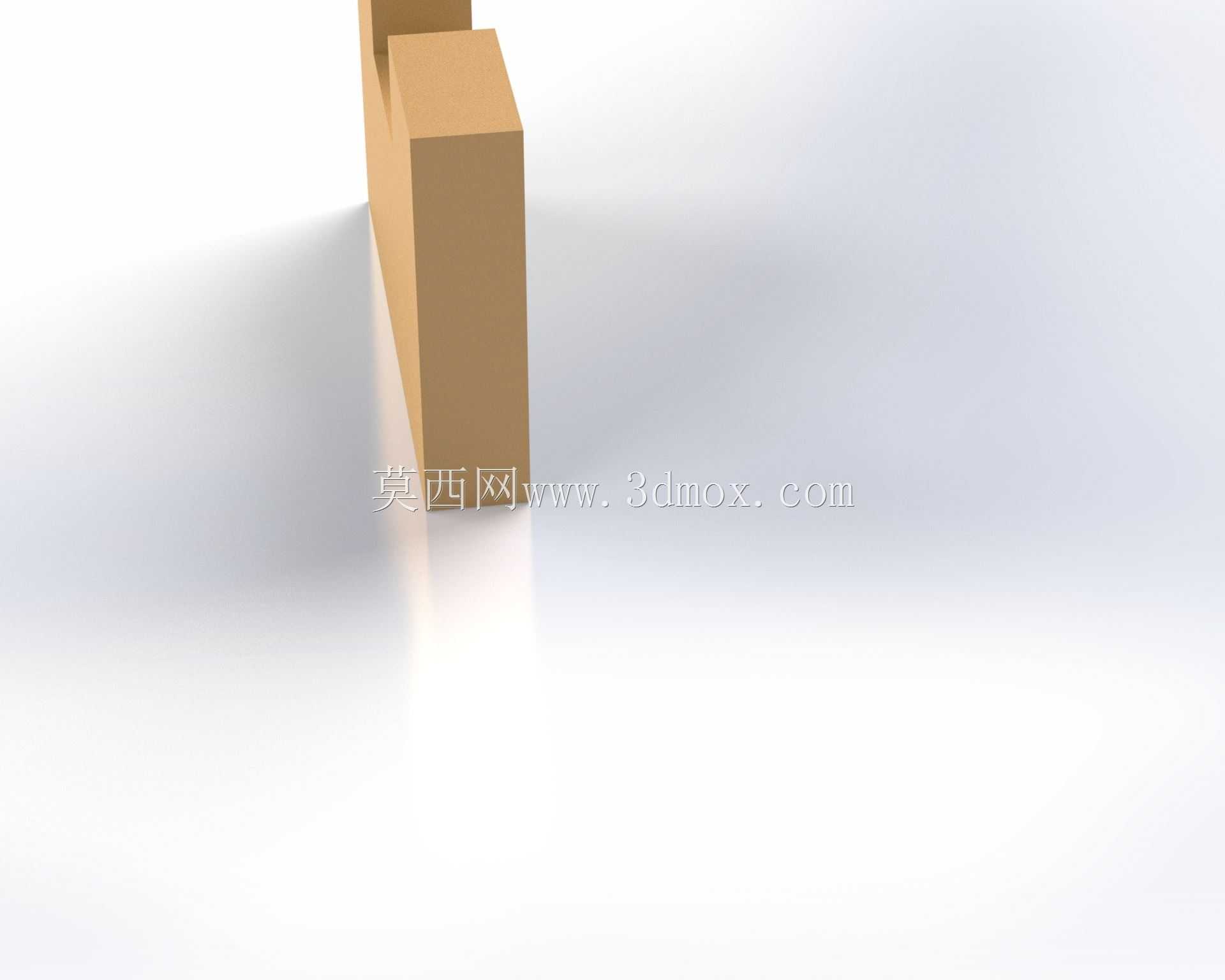

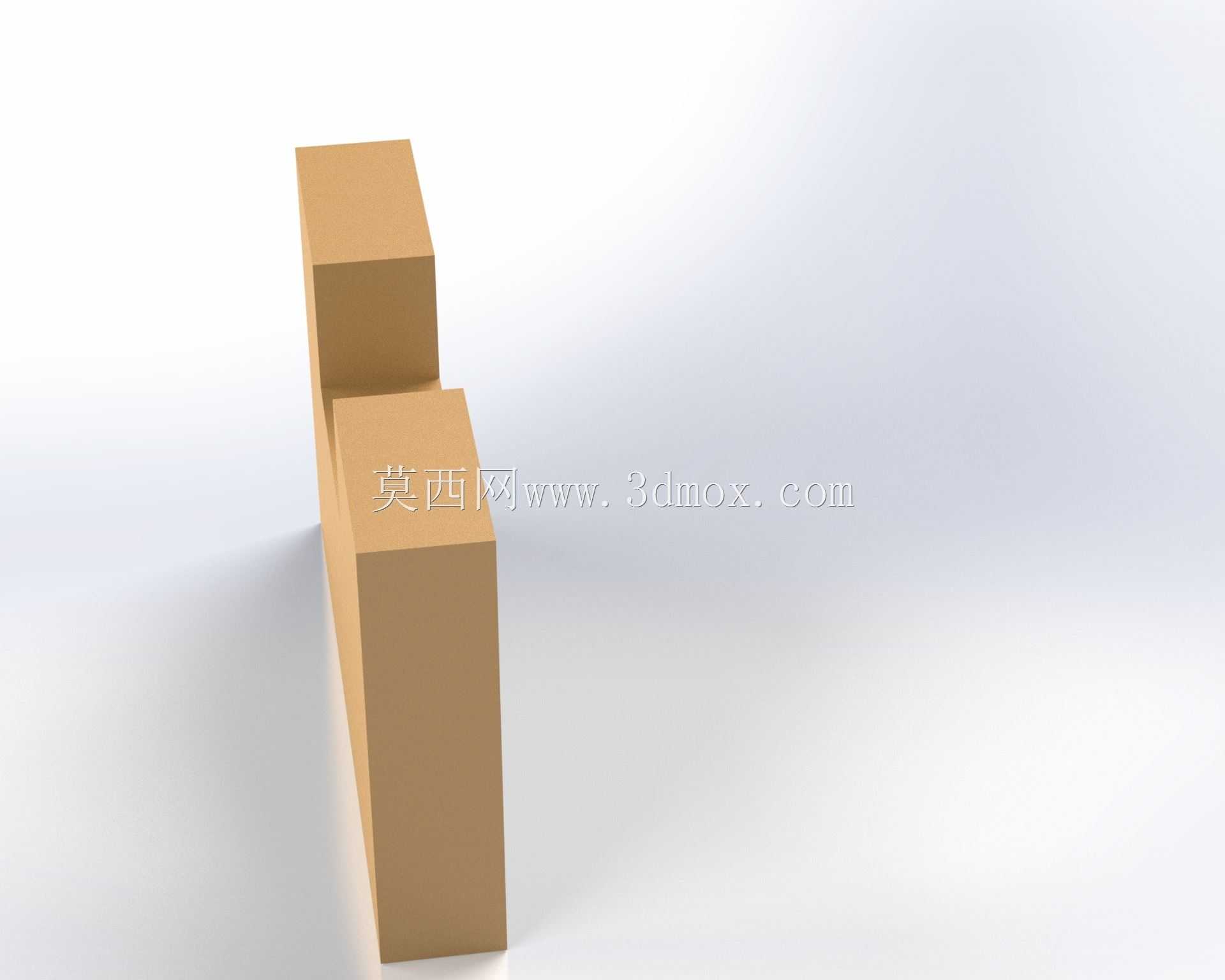

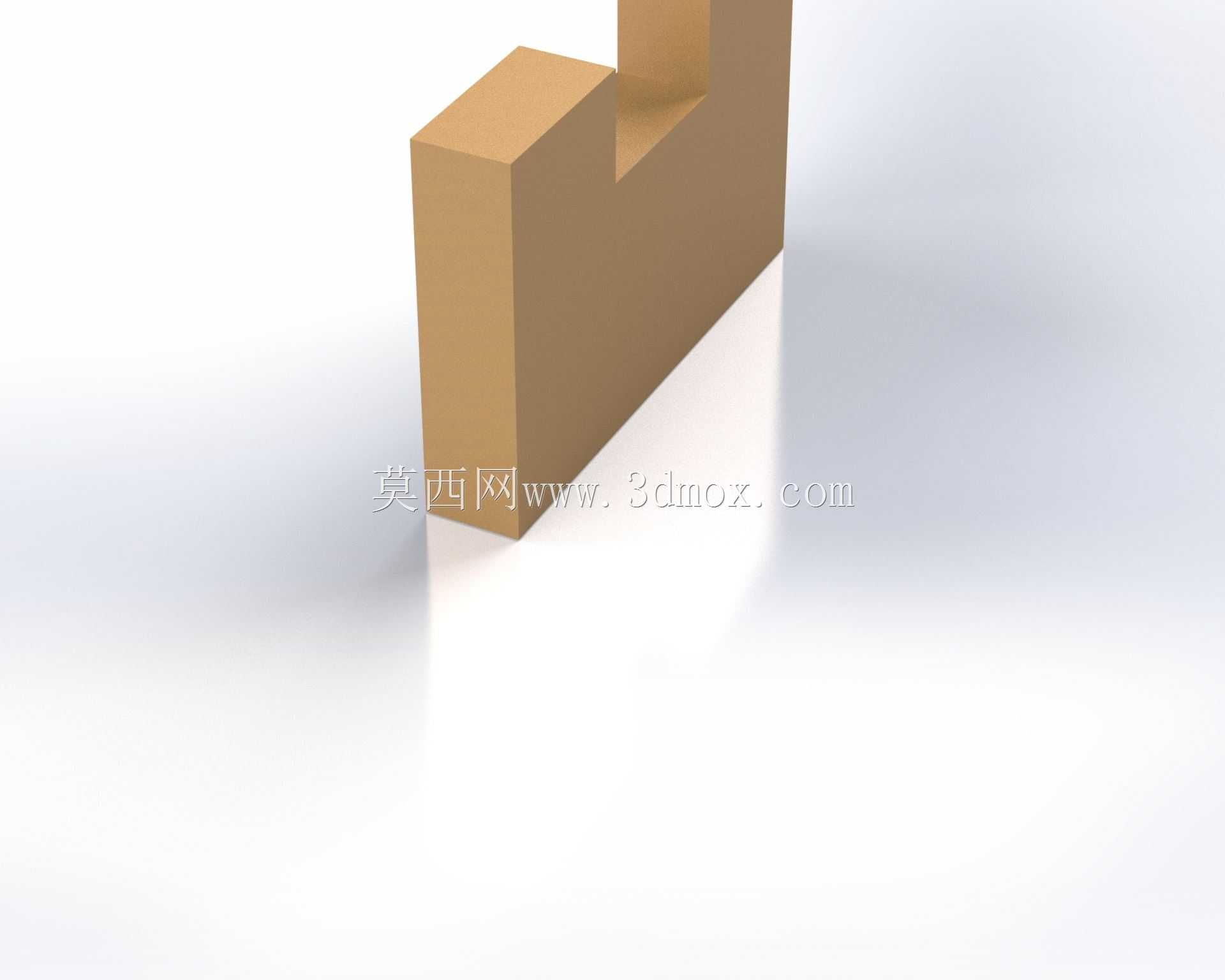

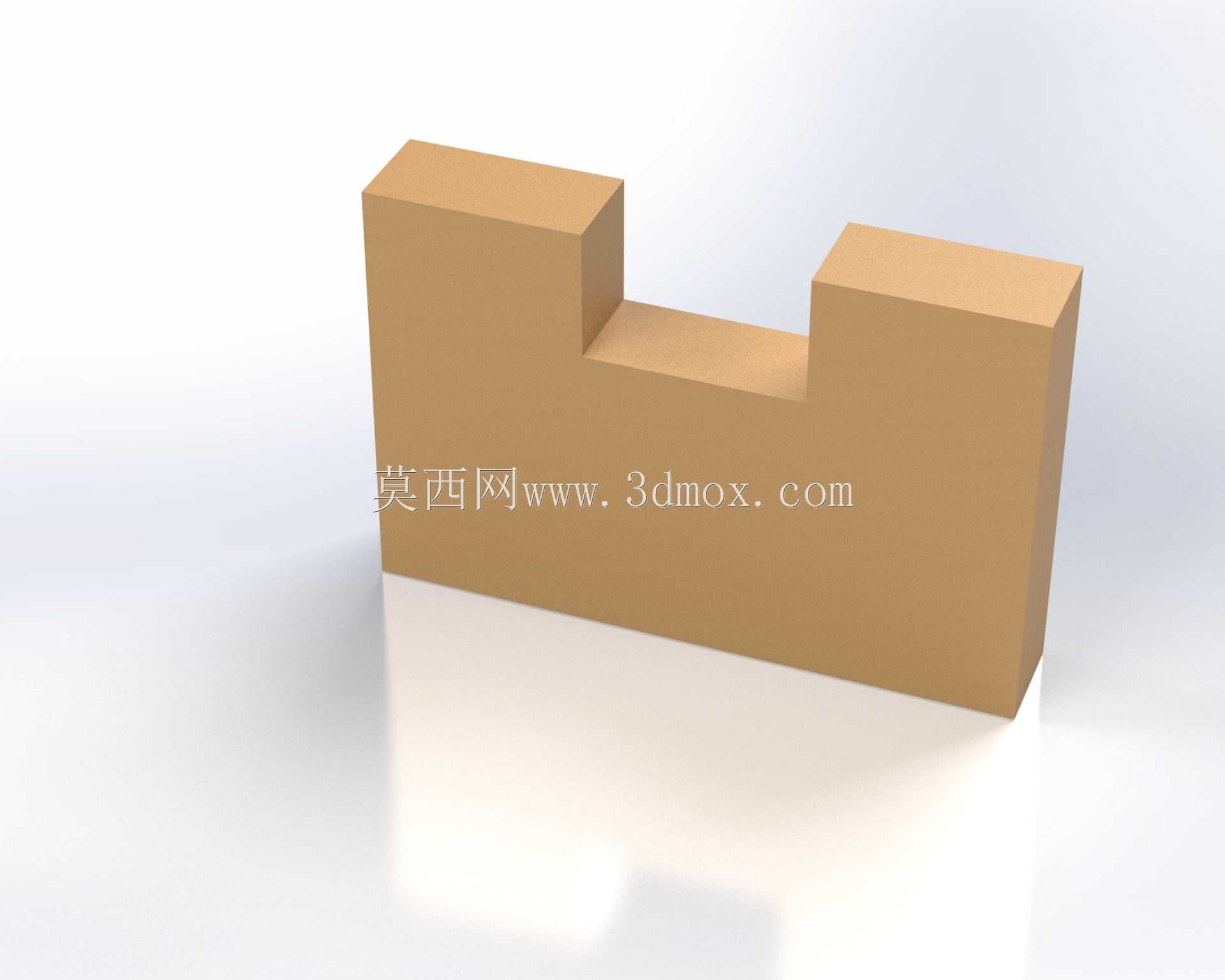

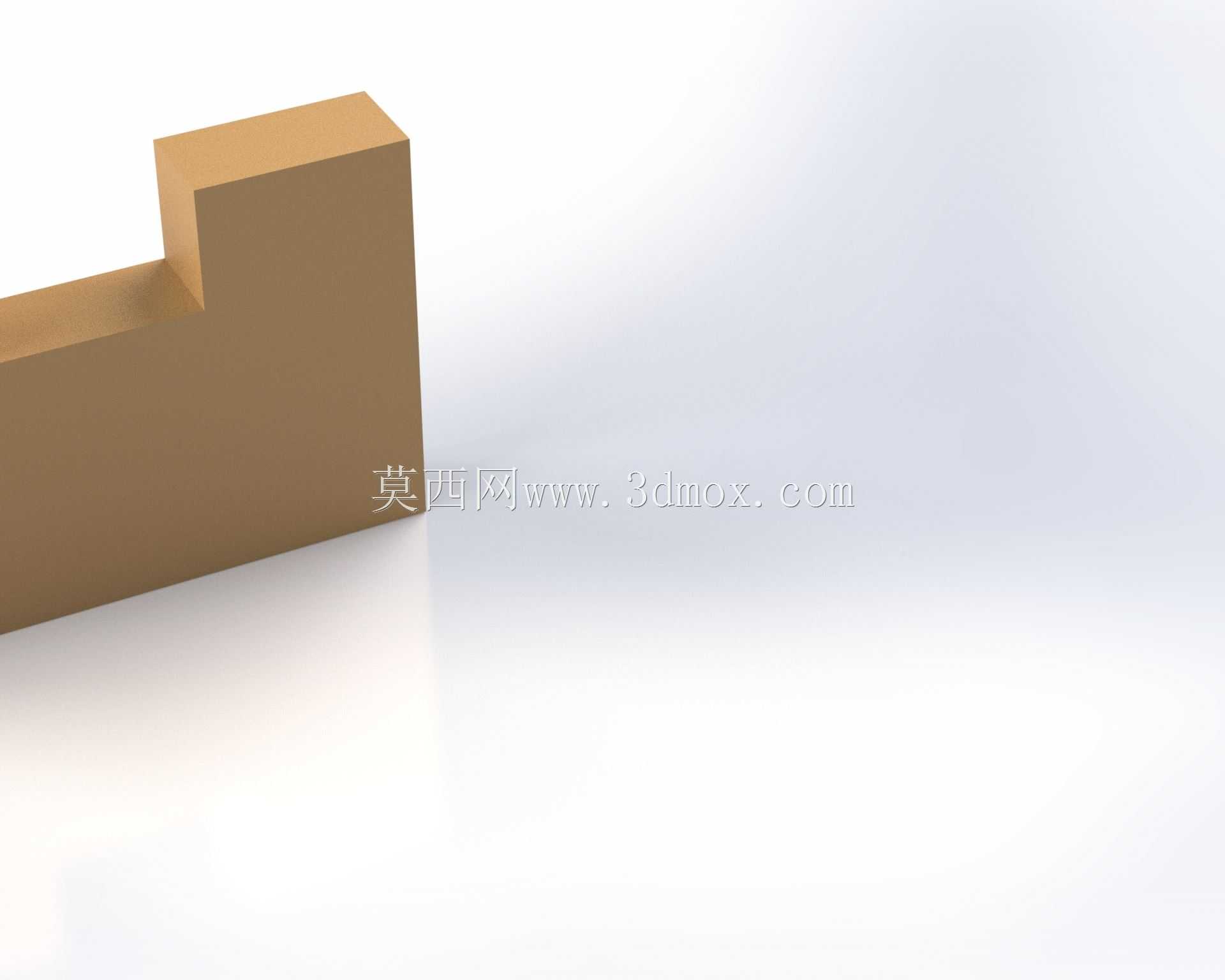

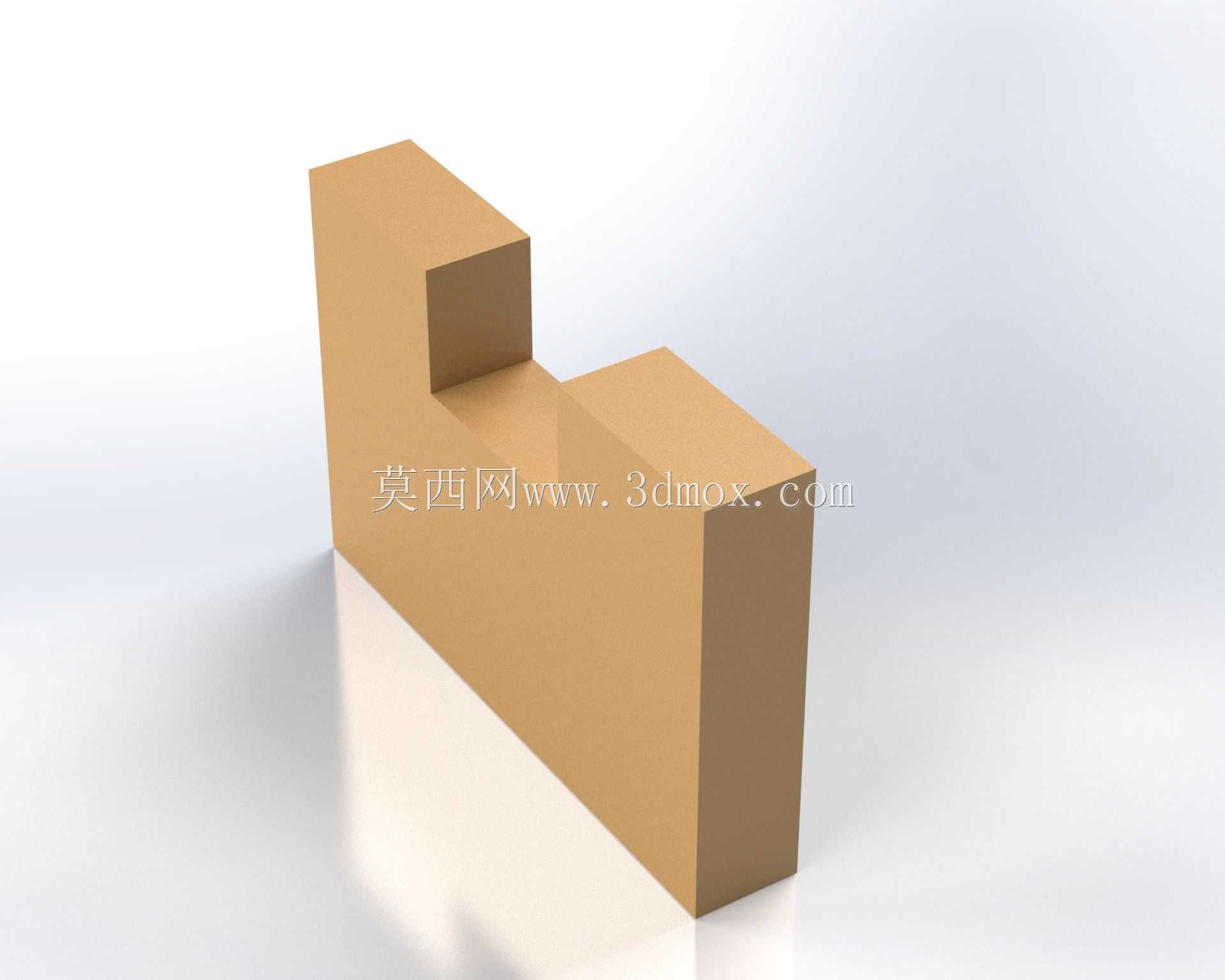

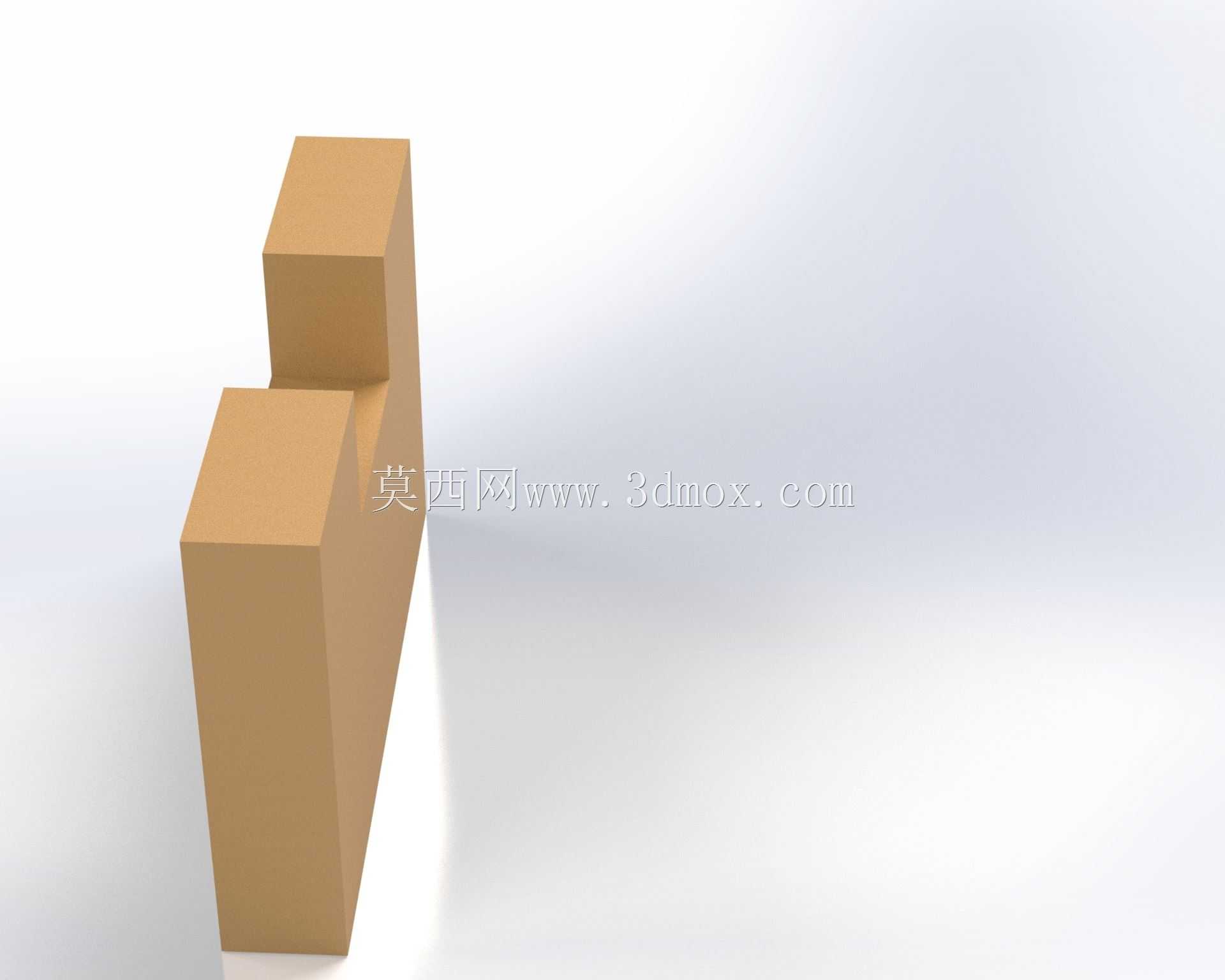

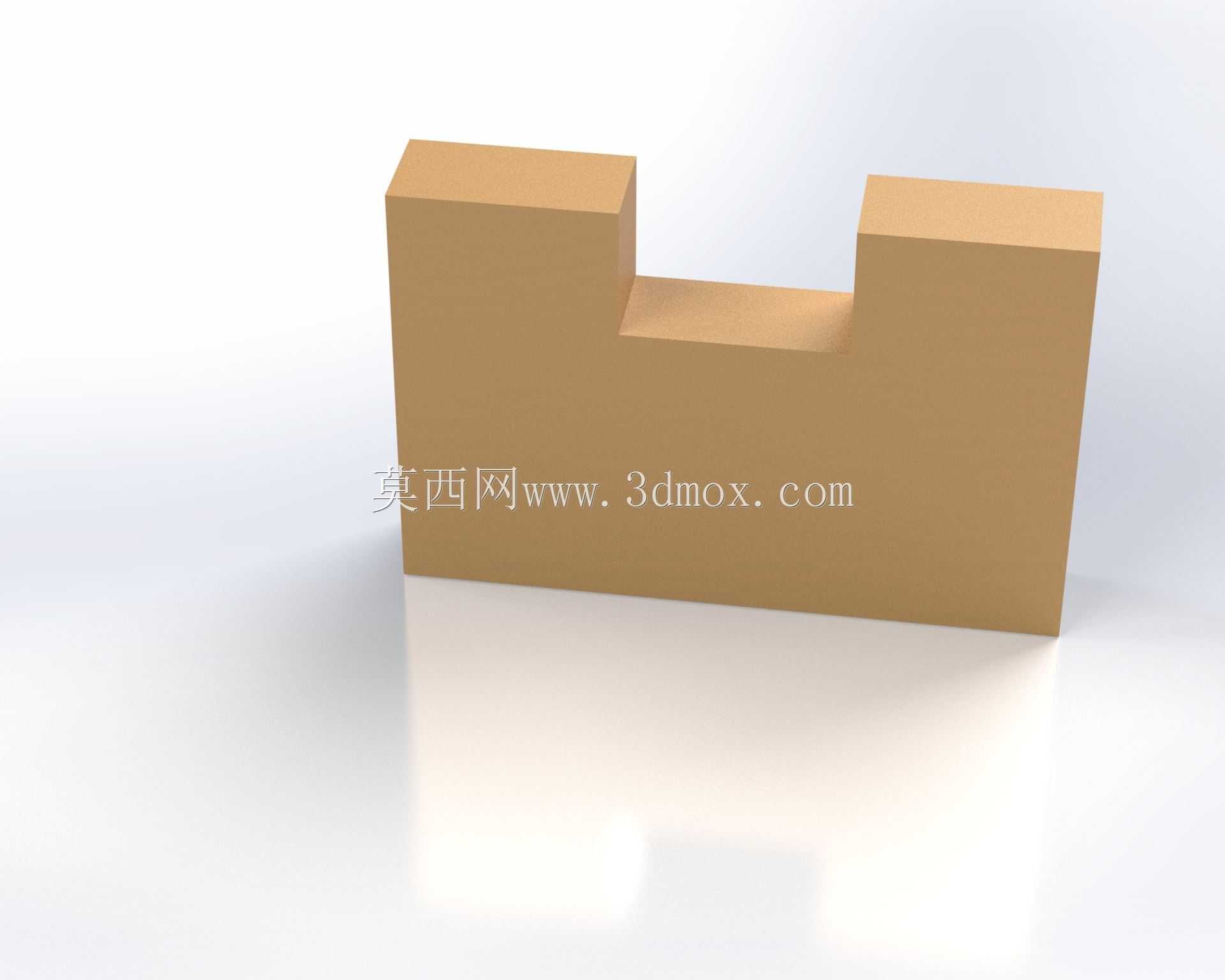

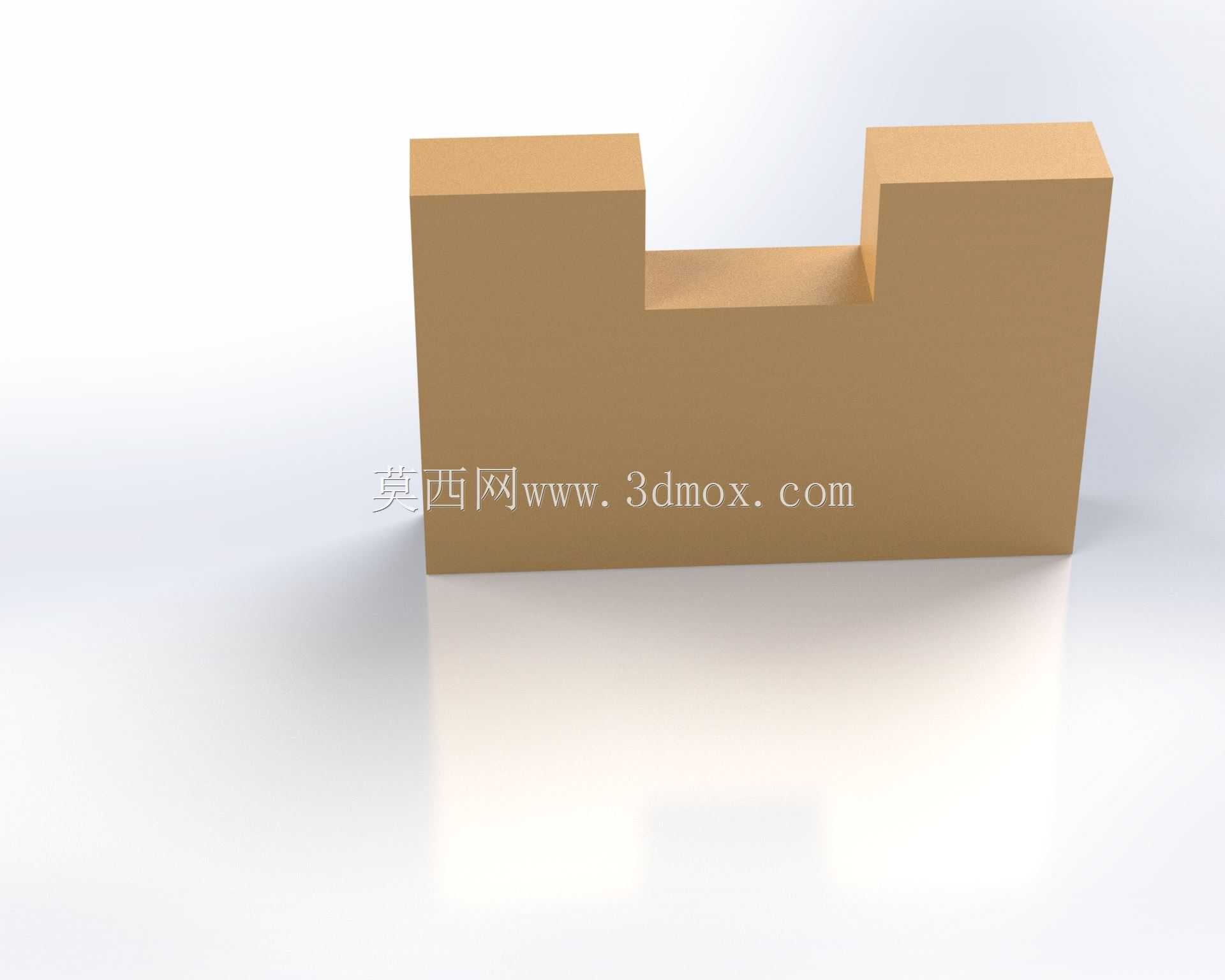

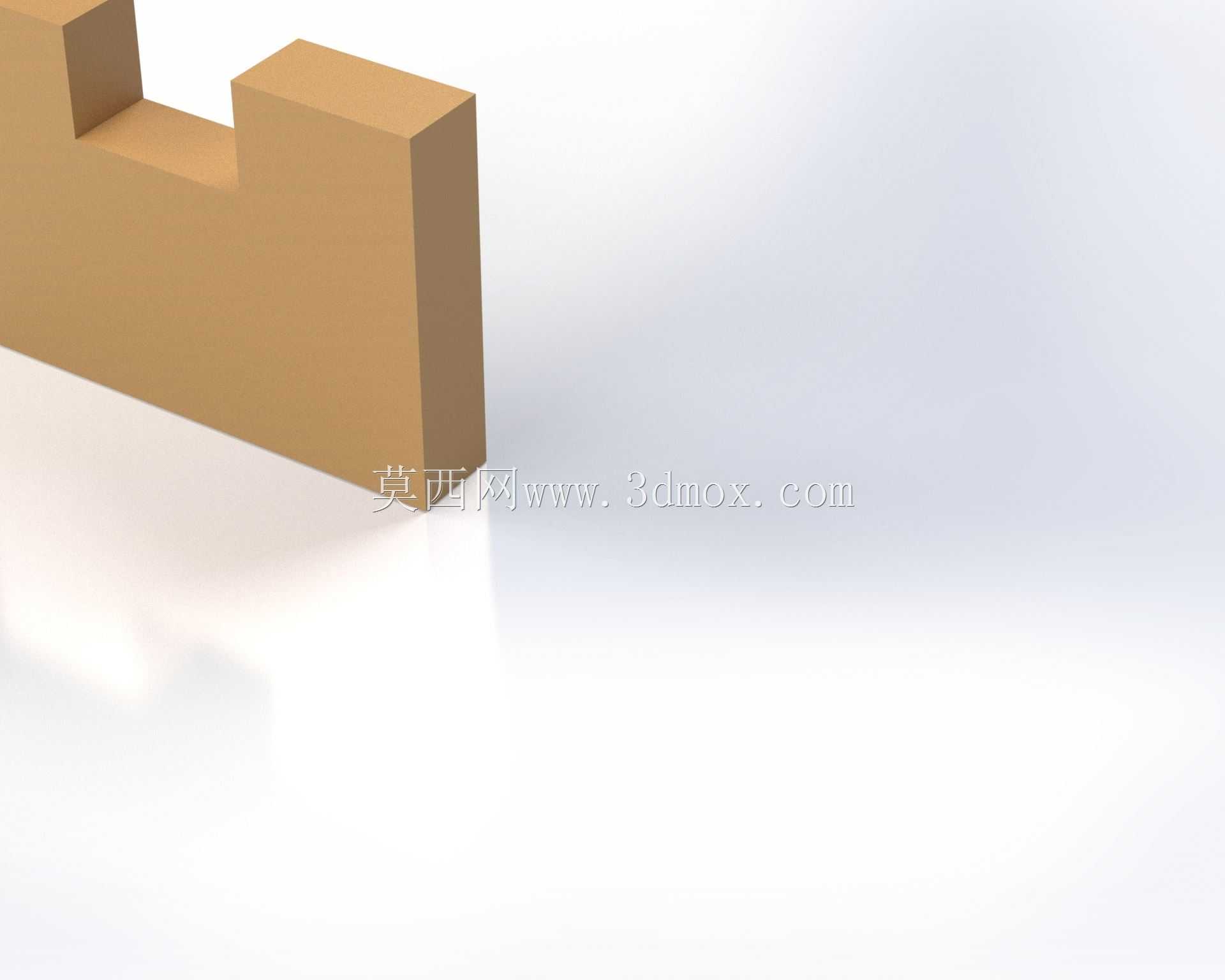

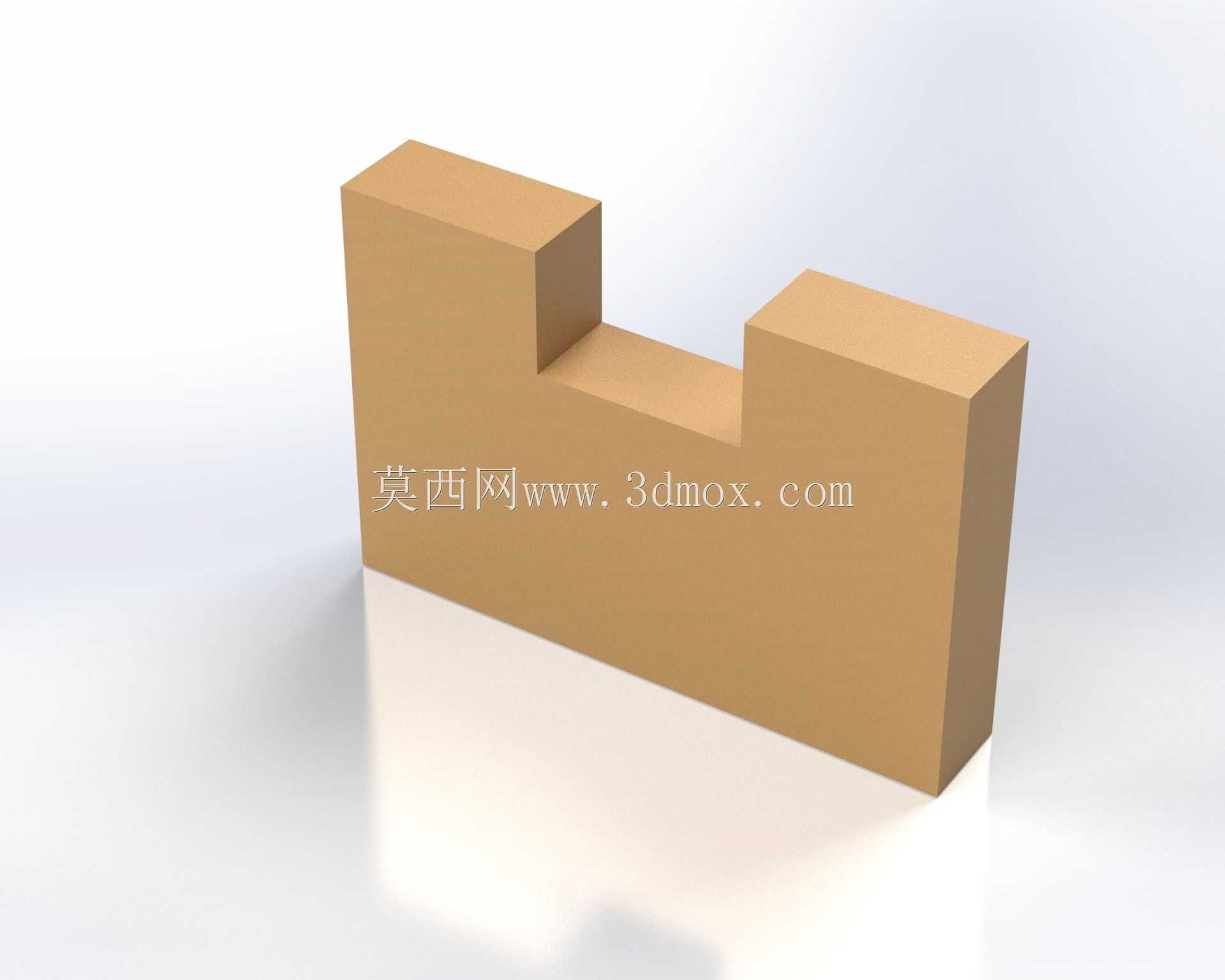

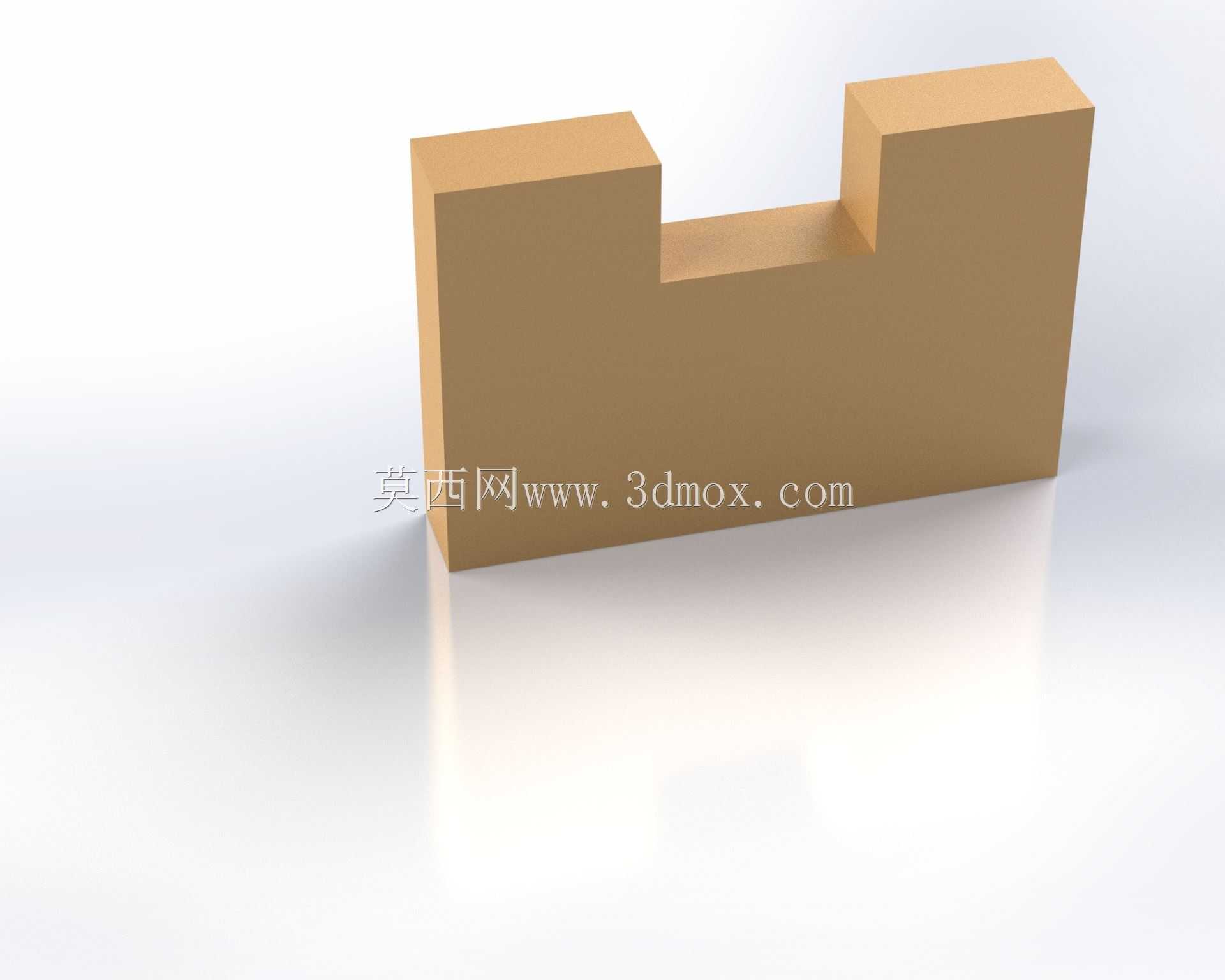

　　整体外形采用L型阶梯式布局，并非规则的直角块结构，高位立边的高度设置为低位立边的1.7倍，这种非对称设计主要是适配两种不同规格型材的定位需求：高位立边对应大截面厚壁型材的侧向定位，低位立边对应小截面薄壁型材的定位，无需更换工装即可兼容两种常规生产规格，减少产线换型的调整时间。两个立边的内侧交角处做了R2的内圆角过渡，避免直角应力集中在长期冲击下出现崩边问题，同时也能避免型材端面与定位块抵靠时因切屑残留卡在直角缝隙里，导致定位尺寸出现偏差。立边顶部的缺口结构是专门预留的切割刀具避空位，切割锯片下行到设定行程时，锯片边缘会进入该缺口区域，不会直接切削到定位块本体，既保护刀具不会磕碰硬质工装，也避免定位块被切出沟槽后影响后续定位精度。

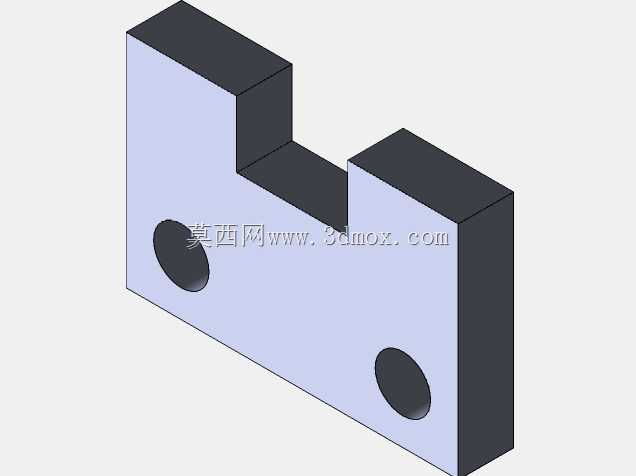

　　安装边界方面，零件底部的安装基面平面度要求控制在0.02mm以内，保证安装后与工装台面完全贴合，不会出现倾斜导致定位面偏斜。低位立边的外侧设置了两个M6的螺纹安装孔，孔位距离底面的高度为8mm，孔间距与产线现有工装上的T型槽间距完全匹配，可直接通过T型螺栓固定在工作台面上，无需额外加工适配的安装板，降低改造成本。零件的总长度控制在120mm，总宽度为60mm，高位立边高度为70mm，低位立边高度为41mm，整体尺寸紧凑，不会占用过多工作台面空间，同时在切割工位的有限操作空间里，不会干涉操作人员的上下料动作，也不会阻挡切割区域的冷却喷嘴喷射路径。

　　从设计逻辑上看，该零件没有采用一体化的整块加高结构，而是通过阶梯差实现双规格兼容，一方面减少了零件本身的材料用量，降低毛坯加工的材料成本，另一方面阶梯形成的台阶面还可以作为型材放置时的高度方向辅助定位，当小规格型材进给时，型材底面刚好落在低位台阶面上，不会出现向下滑移的问题。零件的所有外露棱边均做了C1的倒角处理，避免安装和调整过程中锋利棱边划伤操作人员，也减少搬运过程中棱边磕碰掉块的概率。接触面的表面粗糙度要求为Ra1.6，既保证与型材接触时的滑动顺畅，不会因表面过于粗糙刮伤型材表面，也不会因表面过于光滑导致定位时出现打滑偏移。在实际建模过程中，所有特征均采用拉伸、切除的基础特征构建，没有复杂的曲面结构，加工时可直接通过方钢毛坯铣削成型，普通三轴铣床即可完成全部加工工序，加工难度低，生产周期短，适合作为易损备件批量加工储备，当定位面磨损超差后可直接快速更换，不会造成产线长时间停机。
