立式多层框架式工业塔架处理装置结构

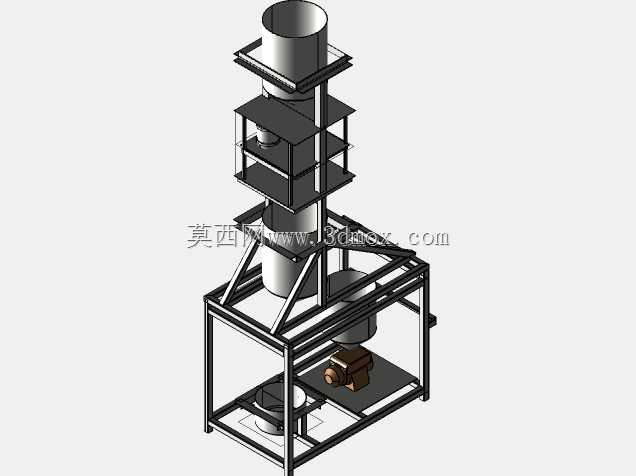

　　这套立式多层框架结构的工业处理装置，常见于精细化工、粉体加工、环保废气治理类生产场景，核心承担物料的分级反应、沉降分离、多级输送整合功能，区别于传统一体式焊接塔器，采用方管型材搭建的外置承载框架，把原本需要独立落地安装的多段塔体、动力单元、中转料斗全部整合在同一机架范围内，大幅缩减车间占地，同时给后期运维预留了充足的操作空间。从结构设计逻辑来看，整套装置采用自上而下的物料流向布局，最顶部的大直径圆柱筒体作为进料与初级沉降段，筒体外圈设置的平台护栏，是给日常巡检、进料口清理、顶部仪表校准预留的操作位，平台采用镂空格栅板设计，既减轻整体机架承重，也避免积料积灰带来的载荷额外增加。往下的三层分层置物平台，分别对应不同功能段的塔体安装位，

　　每一层的塔体连接法兰都刚好对齐平台边缘，不需要额外搭建登高梯就能完成法兰螺栓紧固、密封件更换的常规操作，平台之间的垂直间距经过核算，既满足不同塔段的安装高度要求，也给管道走线、线缆布设预留了150mm以上的净空，避免管线和结构件出现干涉。底部框架区域做了分层承载设计，最下层的安装位用来放置动力驱动单元，也就是配套的减速电机与泵体组件，这个位置特意做了加强筋焊接处理，因为动力单元运行时会产生持续振动，加强后的框架能避免振动传导到上部塔体导致连接法兰松动，中间的空置层用来安装中转料斗与管路阀门，物料经过上部塔段处理后，靠重力落入中转料斗，再通过底部动力单元输送到下一工序，不需要额外设置中间提升设备，减少了动力损耗。从安装边界来看，

　　整套装置的底座采用方形落地结构，四个支脚都预留了地脚螺栓安装孔，安装时只需要在车间地面做对应位置的混凝土预埋，就能完成整机固定，不需要额外搭建混凝土基座，整体外轮廓的长宽尺寸控制在2.2米×2.2米范围内，总高度约7.8米，适合层高8米以上的标准工业厂房安装，框架侧面预留的横向伸出接口，是用来对接外部进料管道、出料管道以及排气管道的，接口的法兰尺寸统一采用行业通用的PN10标准法兰，能和多数常规工业管道直接对接，不需要额外制作转换接头。设计时特意把所有的承重受力点都集中在框架的四根主立柱上，上部塔体的重量通过每层的支撑横梁传导到主立柱，再直接传递到地面，塔体本身只承担物料容纳与流道功能，不额外承受结构载荷，

　　这样的设计能降低塔体的壁厚要求，减少整体制造成本，同时如果后期需要更换不同功能的塔段，只需要松开对应层的固定抱箍就能完成塔段替换，不需要拆解整个机架，适配不同工艺的改造需求。框架的所有型材连接位置都采用满焊处理，焊后做了抛丸除锈与防腐涂装，能适应车间内的潮湿、微腐蚀环境，每层平台的边缘都设置了挡边，避免工具或者小零件从平台掉落砸伤底部运维人员，护栏的高度符合工业操作平台的安全规范，横档间距控制在350mm以内，防止人员意外坠落。在实际选型适配时，需要注意上部进料的物料粒度不能超过10mm，避免堵塞塔体内的流道，底部动力单元的选型要匹配处理物料的特性，如果是腐蚀性物料，需要把接触物料的塔体内壁做衬塑处理，框架本身的承载能力经过核算，满负荷运行时的总载荷不超过3.2吨，常规工业厂房的地面承重都能满足要求，不需要额外做地面加固。整套结构的建模过程中，所有的型材规格、法兰尺寸、安装孔位都按照实际加工标准制作，没有出现理想化的无公差设计，连接位置的螺栓预留间隙、焊缝预留空间都做了对应处理，能直接导出工程图用于生产下料。
