河道水位监测站悬臂式观测平台结构

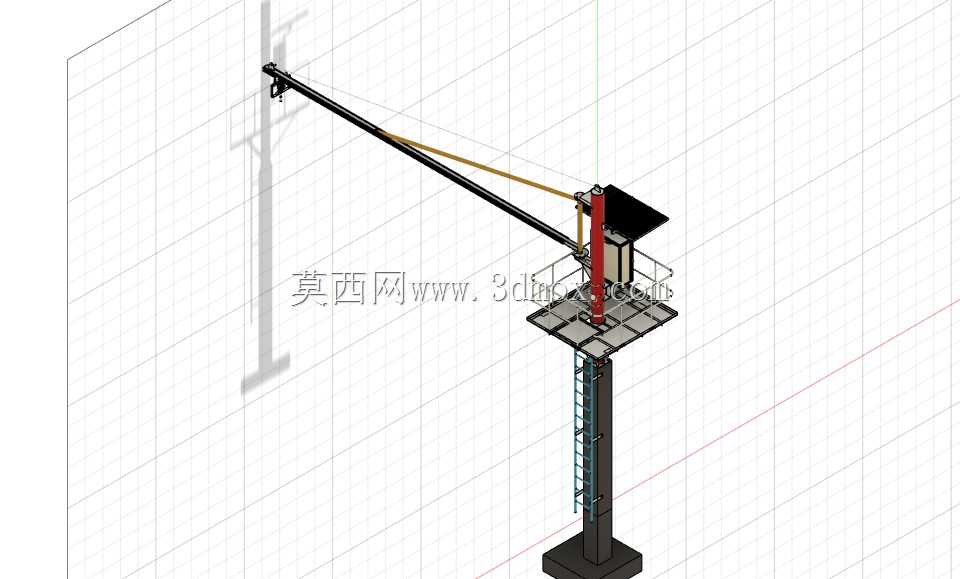

　　这套结构针对自然河道的水位长期在线监测场景设计，区别于传统岸边立杆式监测设备，采用高立柱加外伸悬臂的布局形式，从根源上避免了近岸坡体滑移、汛期杂物堆积对监测数据准确性的干扰，同时也能减少人为破坏、岸边行洪漂浮物撞击对设备本体的损伤。立柱主体采用等截面型钢拼接成型，底部预设与混凝土基础锚固的连接法兰，安装时需根据现场百年一遇洪水位确定立柱总高度，确保顶部操作平台始终高于历史最高淹没线，平台边缘设置标准化防护栏杆，预留2mx2m的设备安装平面，可同时容纳水位采集终端、数据传输模块、太阳能供电组件的安装固定，平台侧边整合了直爬梯结构，爬梯踏棍采用防滑型材，每隔一段距离设置护笼连接件，满足户外高空作业的安全防护要求，

　　运维人员可通过爬梯直达平台完成设备校准、部件更换等常规作业。外伸悬臂采用变截面桁架受力结构，悬臂根部与立柱顶部的连接座采用高强度螺栓组铰接，斜向设置的拉杆一端连接悬臂远端，另一端固定在立柱上部的锚固点，通过预紧拉杆调整悬臂的水平度，抵消悬臂自重及端部监测设备载荷产生的下挠变形，悬臂末端预留传感器安装接口，可适配接触式水位计、非接触式雷达水位探头等不同类型的监测元件，安装位置处于河道主流区上方，采集到的水位数据更能代表断面真实过流状态，避免近岸紊流、边滩淤积带来的测量误差。供电配套方面，平台顶部预留了太阳能板安装支架的固定点位，支架角度可根据项目所在地纬度调整，确保光伏组件全年接收的太阳辐射量最大化，配套的储能电池、

　　充放电控制模块可集成安装在平台上的防护柜内，整套系统无需外接市电即可实现长期无人值守运行，适配偏远乡村、无电网覆盖的郊野河道监测需求。结构设计阶段充分考虑了户外露天环境的耐候性要求，所有钢制构件表面均做热浸镀锌加户外防腐涂层处理，连接螺栓全部采用不锈钢材质，减少高湿度、河道盐雾环境下的锈蚀速率，延长整体结构的服役周期。安装边界上，立柱基础需设置在河道岸坡稳定区域，基础埋深需超过当地冻土线以下，悬臂外伸长度根据河道断面宽度调整，确保末端探头处于断面平均流速区，同时要避开河道上空的高压输电线路、通航河道的船舶通行净空要求，悬臂下方不得有影响行洪的固定障碍物，整体结构的风载荷、雪载荷校核均按照户外高耸结构的相关规范执行，

　　可抵御12级瞬时大风及常规覆冰载荷的影响。在功能拓展性上，平台除了搭载水位监测传感器外，还可根据管理需求加装雨量计、视频监控摄像头、水质多参数探头等设备，实现同一站点多要素同步采集，悬臂上预留的走线槽可将所有设备的线缆规整收纳至平台防护柜内，避免线缆长期外露老化，也能防止鸟类啄损、外力拉扯造成的线路故障。不同于常规小型传感器的安装形式，这套结构本身就是水文监测传感器的承载载体，从结构力学、安装运维、环境适配多个维度解决了野外河道监测站点的落地难题，既保证了监测数据的代表性，也降低了后期运维的频次与成本。
