集成式简易呼吸辅助装置结构设计

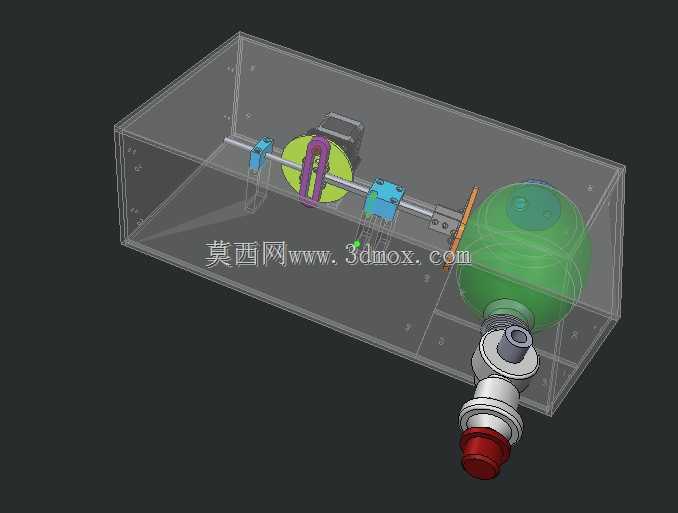

　　这套呼吸辅助结构的设计初衷，是面向临时医疗救治场景下的基础呼吸支持需求，可在缺乏专业大型呼吸机的场景下，为存在自主呼吸障碍的患者提供可控的辅助通气支持，适配基层临时救治点、灾害救援现场、移动医疗单元等对设备便携性、易维护性有较高要求的使用场景，无需复杂的配套气源与电控系统即可完成基础通气动作。整套结构采用透明外壳封装设计，一方面可以直观观察内部传动组件、气路部件的运行状态，日常巡检时无需拆解外壳即可快速判断是否存在卡滞、漏气等故障，另一方面透明壳体采用硬质工程塑料材质，可对内部精密组件形成有效防护，避免运输、使用过程中受到外力碰撞造成部件移位或损坏。气路输出端采用标准1/4英寸、3/8英寸通用气路接口规格，

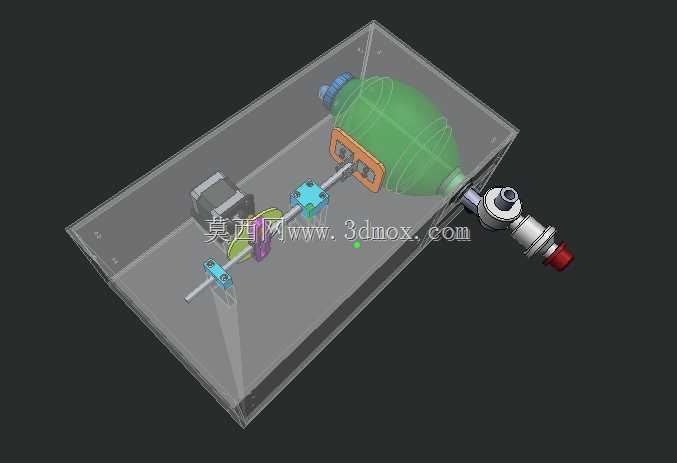

　　可适配市面绝大多数常规呼吸面罩、呼吸管路的连接尺寸，无需额外加工转换接头即可快速完成管路对接，接口处采用阶梯式密封结构，配合橡胶密封圈可保证0-5kPa通气压力下无气体泄漏，满足常规辅助通气的压力要求。动力传递部分采用偏心曲柄滑块结构，通过电机带动偏心轮转动，将旋转运动转化为直线往复运动，驱动挤压组件周期性按压柔性呼吸气囊，实现规律的送气动作，偏心轮的偏心距经过反复校核，可保证每次按压的气囊压缩量控制在合理区间，单次送气量符合成人基础通气量要求，不会出现过度通气或通气量不足的问题。气路控制部分集成了单向阀体组件，可自动控制吸气与呼气阶段的气路通断，送气阶段进气阀打开、呼气阀关闭，将气囊内的洁净气体通过输出接口送入患者呼吸道，

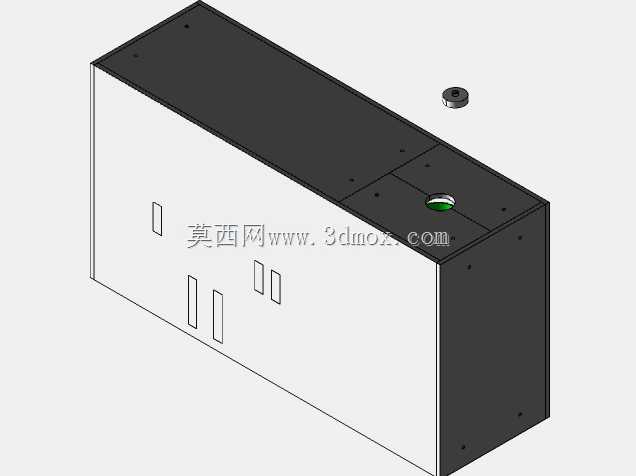

　　呼气阶段进气阀关闭、呼气阀打开，将患者呼出的气体直接排出装置外，避免呼出气体回流进入气囊造成二次污染，阀体采用模块化快拆设计，日常消毒维护时可直接拔出阀体组件进行浸泡消毒，无需拆解整个气路结构。整套装置的安装边界控制在长320mm、宽180mm、高200mm的尺寸区间内，整体重量控制在2.5kg以内，可直接放置在桌面、急救推车台面上使用，也可通过外壳侧面的预留安装孔固定在墙面或支架上，适配不同场景的安装需求。内部组件的排布经过多轮优化，将动力组件、传动组件、气路组件沿壳体长度方向依次排布，各组件之间预留足够的散热间隙与维护操作空间，电机运行时产生的热量可通过壳体内部的空气对流自然散出，

　　无需额外加装散热风扇即可满足长时间连续运行的温度要求。柔性呼吸气囊采用医用级弹性硅胶材质，反复按压后可快速回弹复位，保证每次送气动作的气量稳定性，气囊与壳体之间采用卡槽式固定结构，更换气囊时只需松开卡槽即可快速完成拆卸，无需借助专用工具，适合在物资有限的场景下快速完成易损件更换。传动部分的滑动接触面采用自润滑工程塑料材质，无需定期加注润滑油即可保证传动顺畅，避免润滑油挥发进入气路造成气体污染，所有传动部件的连接位置都设置了防松结构，在移动运输过程中不会出现螺丝松动、部件移位的问题，开箱后无需复杂调试即可直接投入使用。
