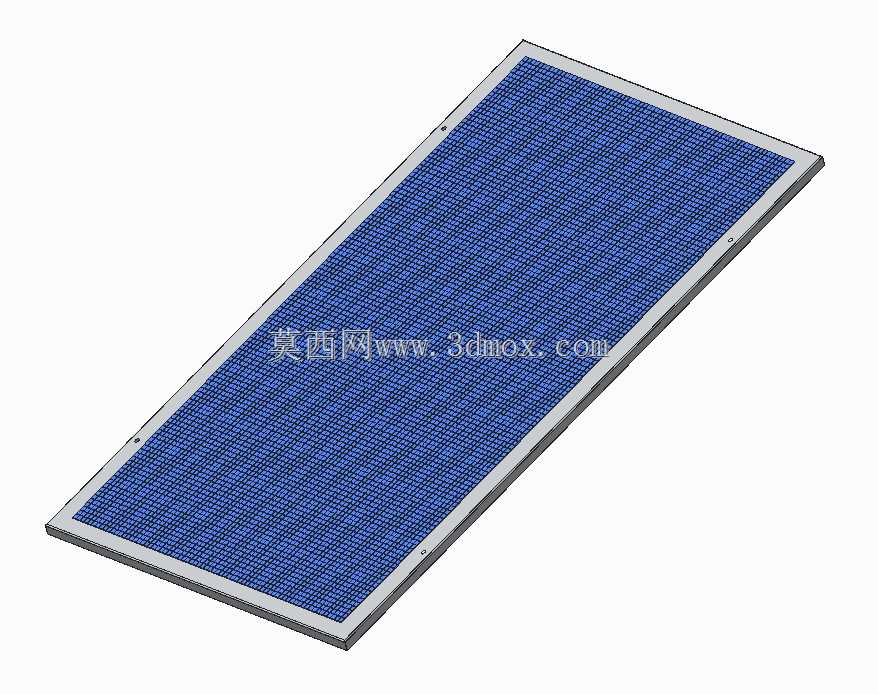

1004×2024规格晶硅光伏电池板结构设计

　　在分布式光伏电站、工商业屋顶并网发电系统、离网型光伏供电站点的结构配套设计中，光伏组件的三维结构建模是整个系统排布、支架匹配、荷载校核的核心前置环节，本次建模的晶硅光伏电池板，对应行业内常规大尺寸组件的主流规格，外形尺寸严格控制为1004毫米短边、2024毫米长边，整体厚度控制在行业常规的35毫米区间，完全匹配市面上主流的压块式支架安装、边框卡扣式安装的尺寸边界要求。从实际工程应用场景来看，该规格组件既可以适配平屋顶的混凝土基础支架排布，也能适配彩钢瓦屋顶的夹具式支架安装，在地面集中式电站的固定支架、跟踪支架系统中也能通用，建模过程中完全还原了组件的层压结构层次，从表层的高透钢化玻璃，到中间的EVA封装胶膜、

　　整片排列的晶硅电池片矩阵，再到背部的TPT背板、四周的阳极氧化铝边框，以及边框上预留的安装孔位、接地孔位、排水槽结构，所有结构细节都按照量产组件的实际公差要求做了还原，没有做简化处理，方便结构工程师在做系统排布时直接调用，校核组件之间的安装间隙、压块的压紧位置、线缆的走线空间。从设计思路上来说，建模时优先保证了安装接口的尺寸准确性，边框的截面尺寸、安装孔的中心距、边框角码的连接结构都完全参照量产组件的实际结构，避免后续做支架配套设计时出现尺寸不匹配的问题，电池片的排布按照常规的6列12行整片电池排列做了还原，表面的栅线结构也做了精细化建模，既可以用于结构排布设计，也能用于项目效果图的渲染展示，不需要额外做外观贴图处理。

　　在实际用途层面，该组件模型可以直接用于光伏电站的整体三维排布设计，工程师可以直接调用模型完成阵列排布，校核前后排组件的阴影遮挡距离，计算不同安装倾角下的组件排布数量，也可以用于光伏配套产品的设计验证，比如光伏清洁机器人的行走路径规划、光伏边框压块的结构强度校核、BIPV建筑光伏一体化的安装节点设计，都可以基于这个模型开展工作。建模过程中特意保留了边框的排水槽结构，在做屋顶光伏设计时，可以直接模拟雨水顺着组件边框排水槽的流淌路径，避免出现排水不畅导致的组件积水问题，边框上的接地标识位置、安装孔的沉头结构也都做了还原，方便电气工程师在做防雷接地设计时，直接定位接地卡的安装位置，不需要额外查阅二维图纸。从结构特性来看，

　　该规格组件的重量控制在行业常规的22千克左右，建模时的材质赋值完全对应实际部件的材质属性，钢化玻璃的密度、铝合金边框的密度、封装胶膜的密度都按照实际工程参数设置，在做支架荷载计算、屋面承重校核时，可以直接读取模型的重量参数，不需要额外换算。组件的四个安装角位置做了圆角过渡处理，和实际量产组件的加工工艺保持一致，避免在做碰撞检查时出现尖角误判的问题，背部的接线盒位置也按照常规的居中偏上位置做了建模，预留了线缆接头的安装空间，在做组件背面的走线设计时，可以直接避让接线盒位置，规划线缆的固定卡扣位置。对于从事光伏结构设计、新能源设备配套的工程师来说，这个尺寸精度达标、结构细节完整的组件模型，能够大幅减少前期建模的重复工作量，不需要从零开始绘制组件的边框、电池片结构，直接调用就可以开展系统级的设计工作，在做项目方案展示时，精细化的模型也能提升方案的专业度，准确呈现项目建成后的实际效果。
