三自由度圆柱坐标气动拾取机械手

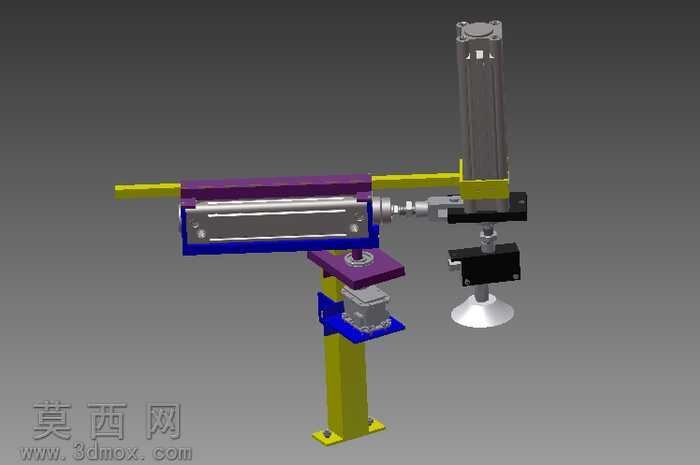

本作品为三自由度圆柱坐标型气动拾取机械手三维模型，采用Autodesk Inventor完成全参数化建模与装配设计，建模过程严格遵循机械设计规范，对每一个零部件的尺寸、装配约束关系都进行了精准定义，确保模型可直接用于后续的工程图导出、运动仿真验证等工作。模型整体采用立式立柱支撑结构，底部设计有带安装孔的方形固定底座，可通过螺栓将整机稳固安装在工作台面或生产线架体上，立柱主体采用方管型材结构，在保证支撑强度的同时有效控制整机重量。模型包含三个核心运动自由度：第一自由度为底座处的水平回转自由度，通过回转驱动组件带动上部整个横臂机构绕立柱中心轴线做圆周方向转动，实现工作范围内的角度覆盖；第二自由度为横臂处的水平直线伸缩自由度，采用无杆气缸作为驱动元件，搭配直线导轨副做运动导向，保证伸缩动作的平稳性与定位精度，可实现径向工作距离的灵活调整；第三自由度为竖置安装的升降气缸驱动的垂直方向直线运动，末端搭载真空吸盘拾取执行组件，可完成对工件的吸附拾取与释放动作。渲染阶段针对不同零部件的材质属性做了区分设置：结构支撑件采用喷塑金属材质，呈现出哑光黄、蓝、紫的工业设备配色效果；气缸缸筒、活塞杆等气动元件采用抛光金属与阳极氧化铝材质，还原气动元件的真实金属质感；真空吸盘采用黑色橡胶材质，准确表现橡胶件的哑光弹性特质；紧固件等标准件采用镀锌钢材材质，还原标准五金件的表面质感。设计思路围绕小型工件的自动化拾取搬运场景展开，采用全气动驱动方案，无需复杂的电控布线即可完成动作逻辑，整体结构紧凑、动作响应快，适合应用在电子元器件分拣、小型零部件上下料、轻工产品搬运等自动化生产场景，各运动轴的行程参数经过合理匹配，可覆盖一定半径范围内的圆柱形工作区域，相比直角坐标机械手结构更简洁，占用安装空间更小。
