三自由度圆柱坐标拾取放置气动执行机构

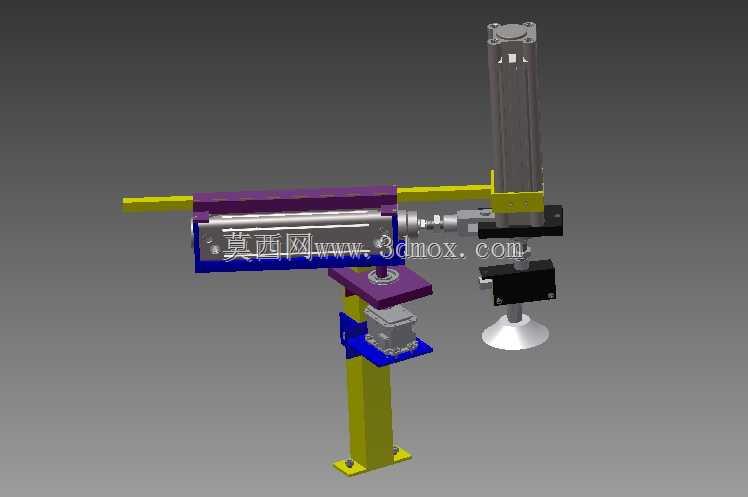

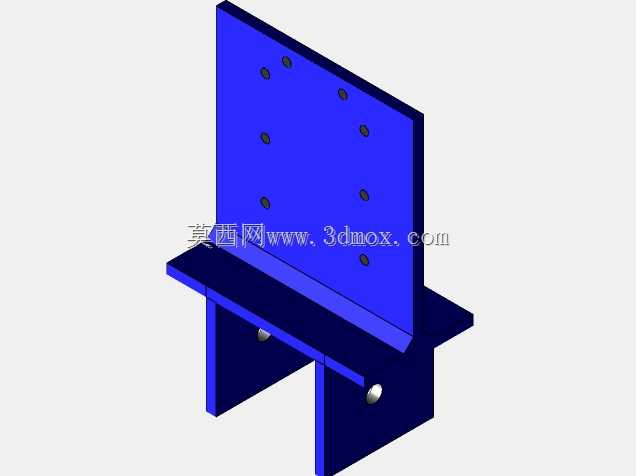

　　该机构为圆柱坐标构型的拾取放置作业执行单元，核心适配3C电子小件、轻量五金零件、软质包装件的短距离工位转移动作，常见于小件装配产线的上下料工位、检测工位的工件取放环节，可替代人工完成重复性的拾取、移位、放置动作，适配节拍在10-20次/分钟的轻载作业场景。整套机构采用单立柱落地安装形式，底部为方形法兰安装座，通过四个螺栓孔与设备机台或地面支架完成刚性固定，立柱主体采用矩形截面型钢加工，承担整套横移、升降模组的负载支撑，安装时需保证立柱与安装基准面的垂直度公差控制在0.1mm/m以内，避免横移滑台运行出现卡滞。水平方向的运动采用无杆气缸搭配线性导轨的组合结构，导轨沿立柱顶部的水平安装板横向布置，

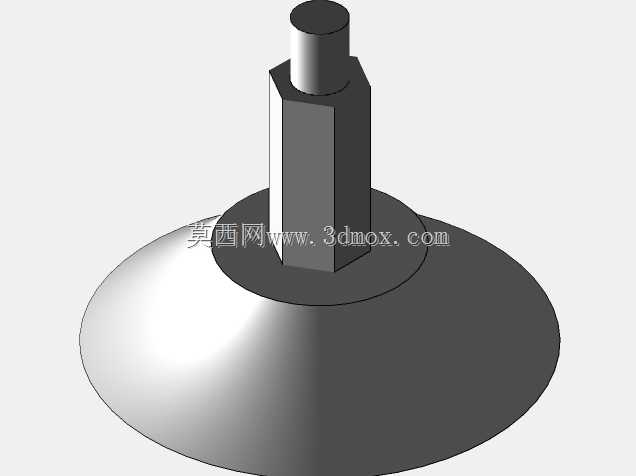

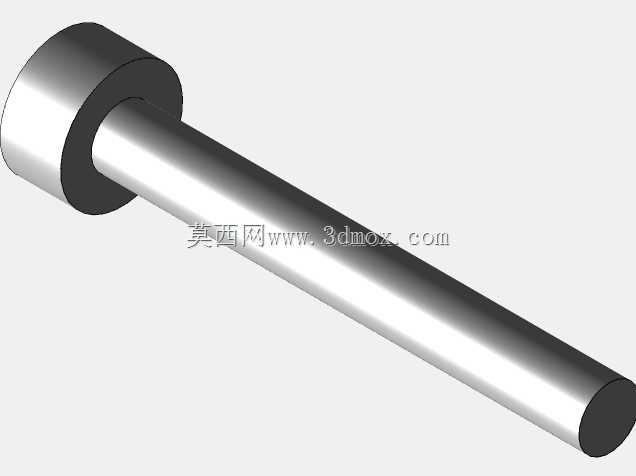

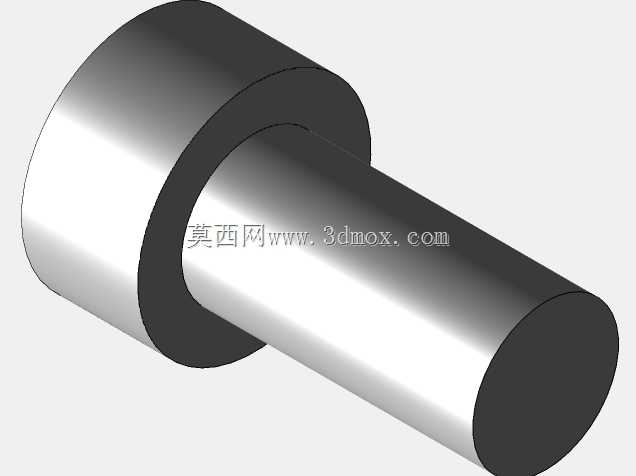

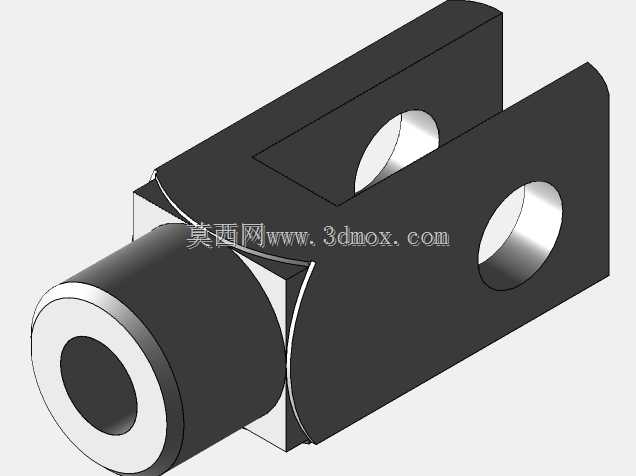

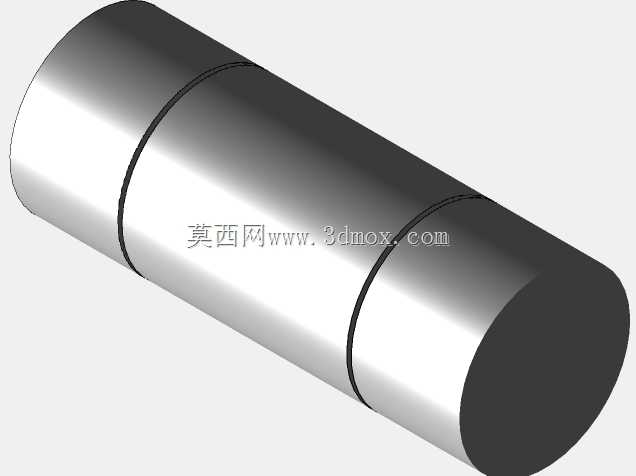

　　无杆气缸的滑台直接连接末端执行组件的安装支架，可实现水平方向0-300mm行程范围内的往复移动，移动速度可通过气缸两端的调速接头进行无级调节，两端设置硬限位缓冲垫，避免滑台到位冲击造成工件脱落。垂直方向的运动采用标准笔形气缸搭配导向轴结构，气缸缸体固定在水平滑台的转接板上，活塞杆末端连接真空吸盘的安装支架，两根平行导向轴随气缸动作同步伸缩，避免活塞杆受径向力出现弯折，垂直行程设计为150mm，可适配不同高度的料盘与放置工位的高度差，到位后依靠气缸的锁止力保持位置，无需额外增加锁紧机构。末端执行端采用真空吸盘作为拾取元件，吸盘采用丁腈橡胶材质的波纹吸盘，可适配表面平整的硬质工件、带轻微弧度的软质包装件，

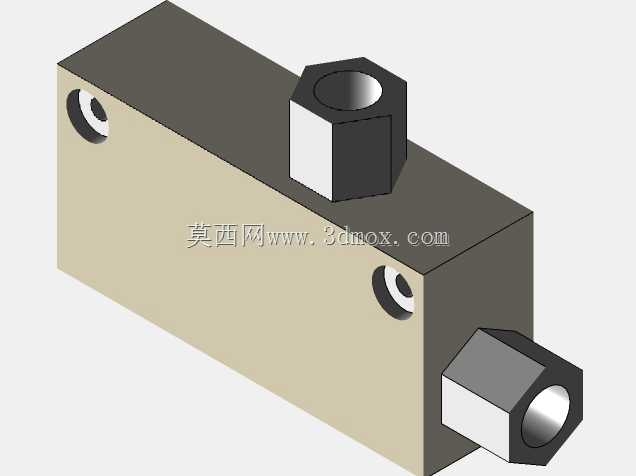

　　吸盘上方安装有真空发生器与压力检测传感器，可实时检测吸盘内的真空度，当真空度达到设定阈值时才会执行移位动作，避免拾取过程中工件掉落造成产线故障。整套机构的气动回路采用汇流板集成安装，所有电磁阀、调速阀均布置在立柱中部的阀组安装板上，缩短气路走线长度，减少气压损失，气路管线采用拖链收纳，随水平、垂直运动同步弯折，避免管线长期摩擦出现破损。设计过程中优先采用标准件选型思路，所有气缸、导轨、吸盘、紧固件均采用市面通用标准规格，降低后续维护的备件成本，各运动模组之间采用转接板连接，可根据实际作业需求快速更换末端执行元件，比如更换夹爪可完成异形工件的拾取，更换磁吸头可完成铁质小件的转运。安装边界方面，整套机构落地后总高度约750mm，

　　水平方向最大伸出长度为400mm，安装时需在设备台面上预留500mm*200mm的安装平面，周边预留不小于100mm的维护空间，方便后续调整气路、更换易损件。实际运行过程中，机构的动作逻辑为：水平滑台移动至拾取工位上方→垂直气缸下降→真空发生器产生负压吸住工件→垂直气缸上升→水平滑台移动至放置工位上方→垂直气缸下降→真空释放工件→垂直气缸上升复位，整套动作循环可通过PLC直接控制，可接入产线总控系统实现与其他工位的动作联动，无需单独设置控制单元。结构刚度方面，立柱与水平安装板之间设置有三角加强筋，抵消水平滑台伸出到最大行程时产生的倾覆力矩，保证末端位置的重复定位精度控制在±0.2mm以内，满足大部分小件搬运的精度要求，无需额外增加视觉定位即可完成常规的料盘取放作业。
