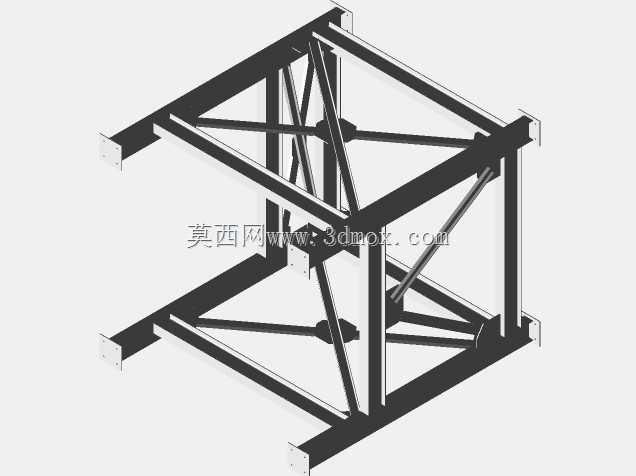

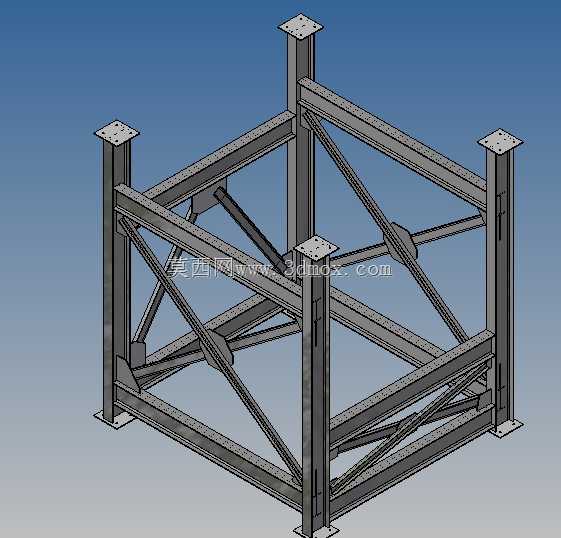

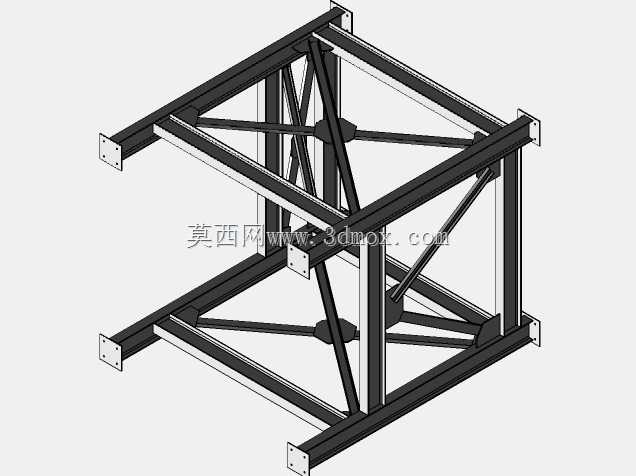

模块化钢制桁架支撑承载结构

　　这类钢制桁架结构在工业现场的应用场景覆盖极广，从自动化生产线的架空走线支架、设备外围的安全防护框架，到仓储区域的高位承载支撑、检测工位的设备安装基座，都能见到同类型结构的实际应用。区别于整块钢板焊接的厚重支撑件，桁架结构通过型材的空间排布实现力学性能的最优分配，在保证整体承载能力的前提下大幅降低结构自重，同时减少材料的无效消耗，对于需要频繁调整工位布局的生产现场而言，这类结构的拆装重组效率也远高于传统焊接式支撑件。

　　从实际用途来看，该结构核心作用是为上方搭载的设备、管线或者操作平台提供稳定的支撑基准，同时预留充足的下部空间供人员通行、物料转运或者其他设备布置。结构的上下端面都预留了带安装孔的连接耳板，既可以多段桁架沿竖直方向拼接组成更高的支撑塔架，也可以沿水平方向延伸组成长跨度的承载横梁，适配不同现场的安装需求。侧面的斜向支撑杆件并非随意布置，每一根斜撑的角度和连接位置都经过受力校核，主要用于抵消结构承受水平载荷时产生的剪切力，避免框架在侧向受力时出现平行四边形形变，保证整体结构的几何稳定性。

　　在设计思路上，这类桁架结构优先遵循等强度设计原则，所有杆件的受力路径都做了最短化处理，主承载方向的型材采用更大截面规格，辅助支撑的斜撑则根据受力大小匹配对应截面，避免在非主要受力位置出现材料冗余。节点位置的连接方式兼顾了刚性和可拆卸性，所有连接节点都采用标准紧固件锁紧，不需要现场焊接作业，安装时只需要按照装配定位孔对齐锁紧即可，普通装配人员不需要持有焊接作业资质就能完成组装，大幅降低现场安装的人力成本和时间成本。结构的所有型材端面都做了倒角处理，避免安装过程中尖锐边角划伤作业人员，连接耳板的安装孔都做了长圆孔预留，允许安装时存在一定的位置偏差，降低对现场安装基础的精度要求。

　　从外形尺寸和安装边界来看，该桁架单元为标准立方体模块，单模块的长宽高尺寸适配工业现场常用的通道宽度和设备安装高度，竖直方向拼接时每增加一个模块，整体承载能力会根据拼接方式做对应折减，设计选型时需要根据总搭载重量核算所需的模块数量和斜撑密度。安装时需要注意底部连接耳板的固定基础需要具备足够的平面度，如果基础存在高低差需要通过调平垫片调整，避免结构组装后产生内应力，长期受力情况下出现杆件变形。结构的侧面预留了充足的附件安装位置，可以根据实际需求加装走线槽、传感器安装座、防护面板等附件，不需要对主结构做二次打孔焊接，避免破坏主结构的受力完整性。

　　实际选型应用时，需要根据实际承载的载荷类型调整杆件排布，如果主要承受竖直方向的静载荷，可以适当减少侧向斜撑的数量降低成本；如果需要承受动态载荷或者水平方向的冲击力，则需要在对应受力方向增加斜撑密度，甚至采用双型材并排的主承载梁结构。这类桁架结构的维护成本极低，日常使用中只需要定期检查连接紧固件的锁紧状态即可，型材表面做了防锈处理，在常规工业车间环境下不需要额外做防腐处理，长期使用也不会出现锈蚀剥落的问题。
