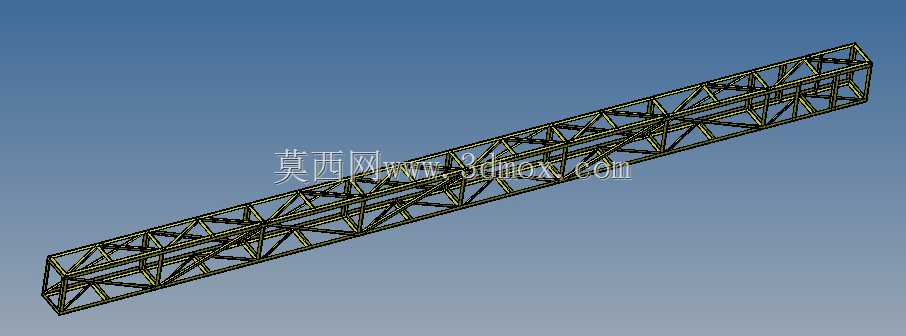

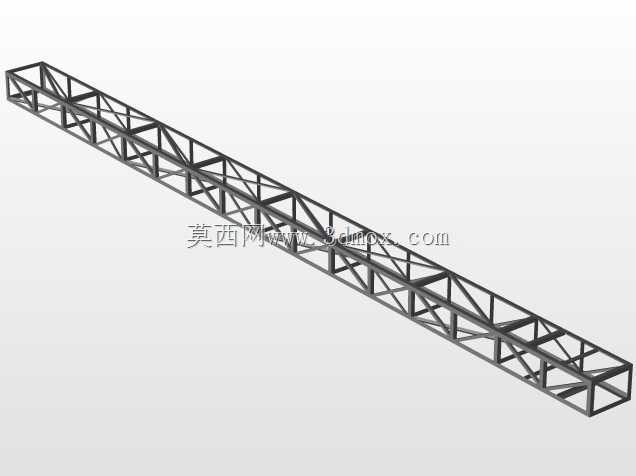

空间桁架式钢结构承重支撑构件

　　这类空间桁架结构在工程现场的应用覆盖范围极广，从演出场馆的临时灯光吊挂架、展会展位的主体支撑框架，到工业厂区内的架空管线通廊、轻型屋面的承重檩条体系，甚至小型起重设备的辅助承重臂架，都能见到同构型构件的身影。不同于实腹式钢梁的笨重，这种三角腹杆拼接的桁架结构，能在大幅降低自身重量的前提下，保证足够的抗弯、抗扭刚度，尤其适合大跨度无中间支撑的布设场景，能有效减少下部支撑柱的布设数量，释放更多地面可用空间。

　　从实际使用的功能特性来看，该桁架采用等截面矩形断面设计，上下弦杆承担整体受弯工况下的拉压轴力，交叉布置的腹杆则负责传递剪力，同时约束弦杆的侧向变形，避免长细比过大导致的失稳问题。所有杆件的连接节点均采用满焊固定，节点处的杆件汇交完全对齐形心线，能最大程度减少附加弯矩的产生，避免局部应力集中导致的节点失效。构件两端预留了标准化的连接法兰接口，可实现多段桁架的快速拼接延长，也能通过配套的转接件与底部支撑立柱、侧面斜撑构件快速固定，现场安装无需额外打孔裁切，适配快装快拆的临时搭建场景，也能满足长期固定布设的承重需求。

　　在设计思路上，这款桁架优先考虑了杆件的受力合理性，所有腹杆的角度均控制在45度到60度之间，这个角度区间既能保证腹杆对弦杆的支撑效率，也能避免杆件夹角过小导致的焊接操作空间不足，减少现场焊接的施工难度。弦杆采用统一规格的方形空心型材，腹杆则采用更小截面的同类型材，在保证整体刚度的前提下尽可能减少材料用量，控制构件的整体自重，即便是人工搬运也能完成短距离的移位布设，不需要全程依赖起重设备。断面尺寸的设定充分考虑了常见的挂载需求，上下弦杆的平面宽度足够安装常规的灯具挂扣、线缆桥架固定卡、宣传展板夹持件等配套配件，不需要额外加装转接横梁。

　　关于安装边界与尺寸适配，该桁架的单段长度适配常规运输车辆的货厢尺寸，转运过程中不需要做超限运输报备，单段构件的重量控制在两人协同可搬运的范围内，适合没有大型起重设备的小型施工场景。安装时的支撑点布设需要严格匹配桁架的受力计算跨度，当拼接总长度超过单段长度的四倍时，需要在中间位置加装侧向斜撑，避免整体结构在侧向风载或者偏挂载的情况下出现侧向倾覆。构件的表面做了防锈喷涂处理，可在户外露天环境下长期使用，不会因为短期淋雨出现表层锈蚀，适配户外展会、临时演出、厂区户外管线架设等多种场景的使用需求。另外，该桁架的节点设计预留了足够的操作空间，后期维护时可直接对节点焊缝进行外观检查，不需要拆解周边附属构件，能大幅降低日常巡检的工作量。在挂载设备时，需要尽量让荷载均匀分布在上下弦杆的轴线上，避免长期偏心挂载导致弦杆出现局部弯曲变形，影响整体结构的使用寿命。对于需要吊挂动态设备的场景，还可在节点位置加装减震垫，减少设备运行振动对桁架整体稳定性的影响。
