10吨载重工业导轨式卡加电梯结构设计

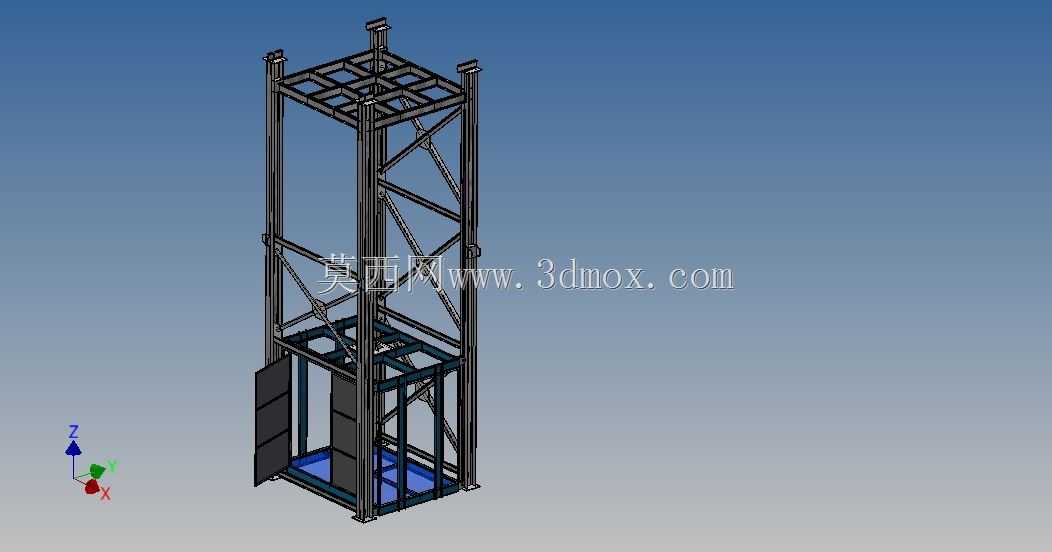

　　这款10吨级卡加电梯的三维结构设计，核心面向工业厂房、仓储物流中心、多层生产车间的重载垂直运输场景，区别于普通民用乘客电梯，其结构设计全程围绕大载重、高频次作业、长周期稳定运行的工业使用需求展开，没有冗余的装饰性结构，所有构件的选型与排布都优先服务于载荷传递与运行可靠性。从实际使用场景来看，这类重载电梯主要承担生产环节中重型工件、整栈板物料、工装夹具、生产设备部件的楼层转运工作，常见于机械加工车间的跨楼层工序流转、立体仓库的出入库垂直接驳、重型装备制造厂区的物料上下楼输送，相比普通货梯，其10吨的额定载重可以满足多数工业场景下的重载运输需求，无需拆分重型工件即可完成整载转运，能有效降低物料转运的人工成本与作业等待时间。

　　在结构设计思路上，整体采用方管型材焊接拼装的井道框架作为承载主体，框架沿高度方向分段设置斜向支撑与横向连接肋，将井道整体的受力均匀传递至底部基础预埋结构，避免局部应力集中导致的框架变形；井道顶部预留曳引机构与配重块的安装空间，框架立柱内侧全程铺设导向导轨，为轿厢运行提供精准的导向约束，同时在导轨对应楼层位置设置限位触发结构，配合平层感应装置实现轿厢的精准停靠。轿厢部分采用型钢焊接成底部承载框架，底板铺设加厚花纹钢板提升耐磨性能与摩擦系数，避免重载物料放置时出现滑移，轿厢侧壁采用分段式钢板拼接结构，既保证侧壁的防护强度，也方便后期根据运输物料的尺寸需求加装防护附件；轿厢门采用侧开式铰接结构，门体设置多重机械锁止结构，

　　只有当轿厢完全平层停靠时门体才能开启，运行过程中门体机械锁止，避免作业过程中出现安全隐患。从安装边界来看，这款电梯的井道框架采用模块化分段设计，单段框架长度适配常规运输车辆的装载尺寸，现场安装时可通过法兰拼接的方式完成整体组装，无需在现场进行大量焊接作业，能有效缩短现场安装周期；底部基础需要根据额定载重预埋对应规格的地脚螺栓，基础平面的水平度公差控制在千分之二以内，避免井道安装后出现倾斜导致导轨卡滞；井道框架与建筑墙体之间每隔一定高度设置附墙连接构件，将井道运行过程中的水平载荷传递至建筑主体结构，提升整体结构的抗风与抗晃能力，附墙构件的位置可根据现场建筑的梁柱分布灵活调整，适配不同厂房的建筑结构条件。在功能特性设计上，

　　整体结构预留了安全钳、缓冲器、限速器等安全部件的安装位置，所有安全部件的安装接口都符合工业货梯的相关安全规范，轿厢底部设置的缓冲装置可以在出现极端下坠情况时吸收冲击能量，保护轿厢内物料与设备的安全；导向导轨采用加厚型材制作，导轨接触面经过精加工处理，表面粗糙度满足滚轮导靴的运行要求，减少轿厢运行过程中的晃动与噪音，即使在满载工况下也能保证运行的平稳性；框架的所有型材连接处都设置了加强筋板，焊缝位置都做了应力释放处理，避免长期重载运行后出现焊缝开裂的问题，整体结构的设计寿命满足工业场景下长期高频使用的需求。不同于民用电梯的轻量化设计，这款重载卡加电梯的所有受力构件都经过载荷校核，在1.25倍额定载重的静载测试工况下，框架的最大变形量控制在允许范围内，不会出现永久变形；轿厢的内部净尺寸经过优化，既可以满足标准工业栈板的进出需求，也尽可能控制井道的整体占地面积，减少对厂房空间的占用，对于层高较高的工业建筑，可通过增减井道标准段的数量来适配不同的提升高度需求，无需对主体结构进行大幅修改，具备较好的场景适配能力。
