管式桁架支撑传感构件结构设计

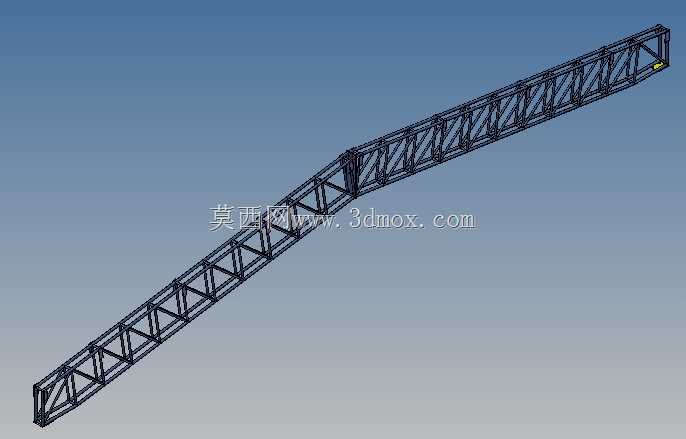

　　在工业现场的管线布设、传感设备安装场景里，这类管式桁架支撑构件的应用覆盖了化工园区管线架设、厂区传感监测点位固定、户外管线防护支撑等多个实际工况，很多现场施工人员在做管线敷设、传感设备挂载的时候，往往会忽略支撑结构的受力合理性，要么直接用简易角钢焊接做临时支撑，要么照搬通用支架尺寸不做受力校核，最后要么出现支架变形导致传感设备监测角度偏移，要么在户外风载、管线自重的长期作用下出现焊缝开裂，影响整套监测系统的运行稳定性。做这个构件的三维设计时，首先要捋清楚实际安装边界的限制：常规的管式传感配套管线外径多在20mm到110mm区间，支撑构件的安装基面如果是混凝土墙面，需要预留膨胀螺栓的安装孔位间距，

　　孔位距离构件边缘的尺寸不能小于50mm，避免安装时混凝土基面开裂；如果是在钢结构梁柱上安装，要匹配常规的C型钢、H型钢的翼缘宽度，预留的卡装间隙要控制在3mm以内，防止安装后出现晃动。从结构受力的角度出发，这个构件采用了三角桁架的受力形式，斜向腹杆的排布角度控制在45度到60度之间，这个角度区间的腹杆受力传递效率最高，能把挂载的管线、传感设备的竖向荷载均匀传递到两侧的主弦杆上，不会出现局部应力集中的问题。主弦杆采用的是等径直管结构，相比角钢、槽钢这类开口型材，圆管的截面惯性矩在各个方向上更均匀，不管是承受竖向的设备自重，还是户外的横向风载，甚至是管线内介质流动带来的微振动，都能保持稳定的结构刚度，

　　不会出现某一个方向刚度不足导致的变形。腹杆和主弦杆的连接位置，设计时特意避开了主弦杆的安装孔位区域，连接节点的焊缝长度按照等强度原则设计，不需要额外做加强筋就能满足受力要求，同时也减少了焊接加工的工作量，现场制作的时候不需要复杂的工装就能完成组焊。实际使用的时候，这个构件不仅能用来固定穿设传感信号线缆的保护管，还能在桁架的节点位置预留传感设备的安装接口，比如温度传感器、压力传感器的安装支座可以直接焊接在对应的腹杆节点上，不需要额外做安装支架，减少了现场的安装工序。考虑到户外使用的防腐需求，构件的所有杆件端面都做了封闭设计，避免雨水、腐蚀性气体进入管材内部造成锈蚀，延长结构的使用寿命。在做三维建模的时候，

　　每一根杆件的轴线都严格对齐受力传递路径，没有出现偏心连接的情况，避免额外的附加弯矩影响结构承载能力；安装孔的位置做了沉台设计，螺栓安装后螺帽不会突出构件表面，避免后续布设管线时出现刮蹭，也能减少积尘积水带来的腐蚀问题。构件的整体宽度控制在200mm以内，高度可以根据实际的安装高度需求做模块化拼接，单段标准长度设置为1m，现场施工的时候可以根据实际的布设长度做裁切拼接，不需要重新做结构设计，适配不同的现场工况。很多现场的传感监测系统失效，问题往往不是出在传感设备本身，而是出在配套的支撑结构上，比如支撑结构变形导致传感设备的监测点位偏移，或者支架振动导致传感数据出现异常波动，这类管式桁架支撑构件在设计时就考虑了这些实际工况的问题，通过合理的杆件排布、截面选型、安装边界预留，能在控制整体重量的前提下，满足长期稳定支撑的需求，不管是室内的工业生产线传感点位布设，还是户外的长距离管线监测支撑，都能适配对应的安装需求，减少后期的维护调整工作量。
