管壳式列管换热设备三维结构设计

项目分类:换热器 发布时间:2022-03-16 ID:575922
  • 管壳式列管换热设备三维结构设计
  • 管壳式列管换热设备三维结构设计
  • 管壳式列管换热设备三维结构设计
  • 管壳式列管换热设备三维结构设计
  • 管壳式列管换热设备三维结构设计
  • 管壳式列管换热设备三维结构设计
  • 管壳式列管换热设备三维结构设计
  • 管壳式列管换热设备三维结构设计
  • 管壳式列管换热设备三维结构设计
  • 管壳式列管换热设备三维结构设计

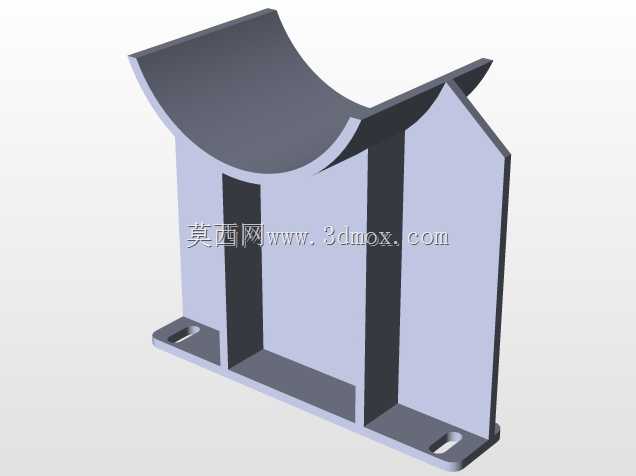

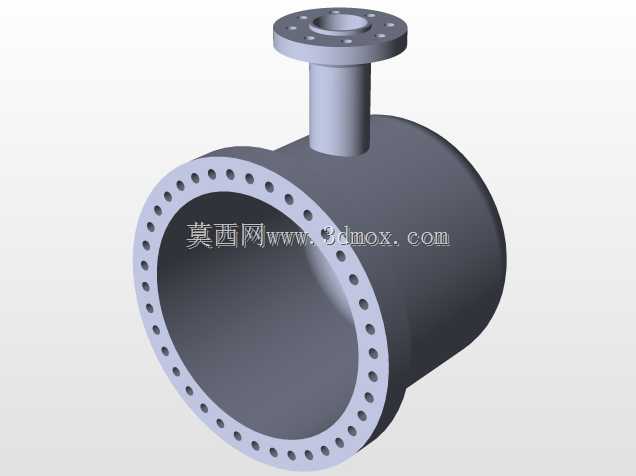

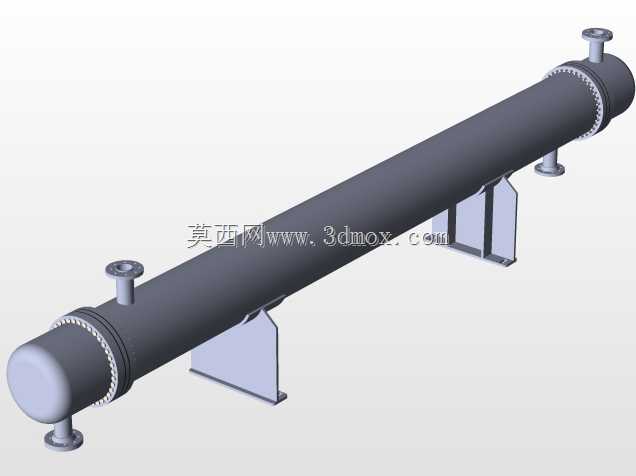

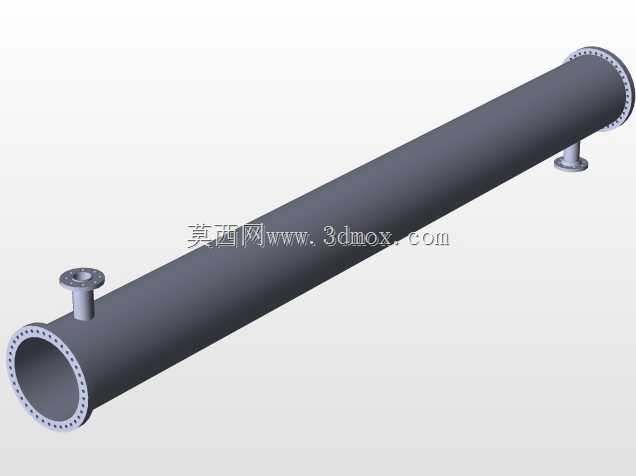

  在化工、能源、食品加工、暖通制冷等诸多工业场景中,管壳式换热器始终是热量传递环节的核心承载设备,这套三维结构完整还原了固定管板式列管换热器的全装配细节,可直接用于结构校核、管路对接模拟、安装布局推演等工程环节。从实际工况适配来看,该结构针对中低压工况下的液-液、气-液换热场景做了结构适配,筒体采用等径直段设计,两端通过法兰与管箱、封头连接,法兰位置预留了标准螺栓孔位,可直接匹配同压力等级的管路法兰,无需额外做转接结构设计。设备的支撑结构采用两个对称布置的鞍式支座,支座的立板与底板做了折弯加强处理,底板预留了地脚安装孔,安装时可直接通过膨胀螺栓与设备基础固定,两个支座的间距经过载荷校核,可避免满液状态下筒体产生过大挠度,

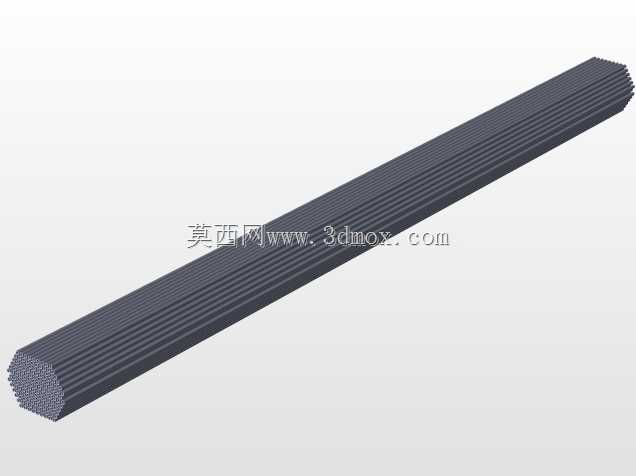

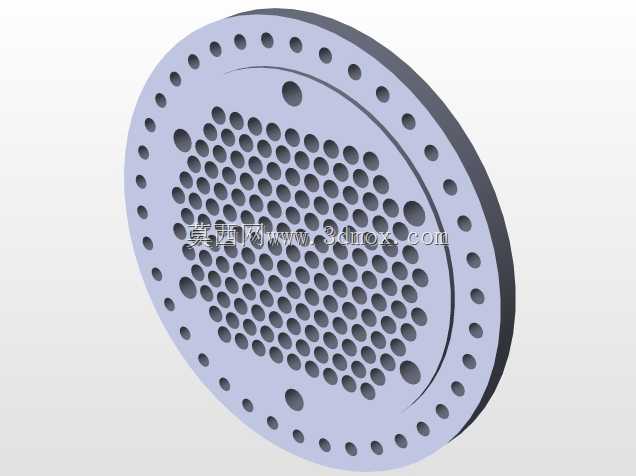

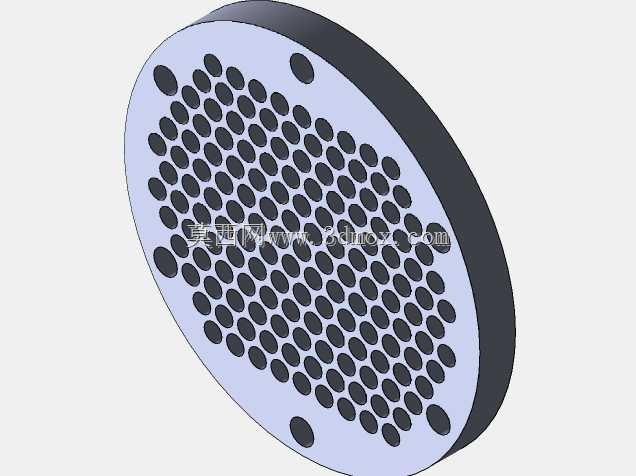

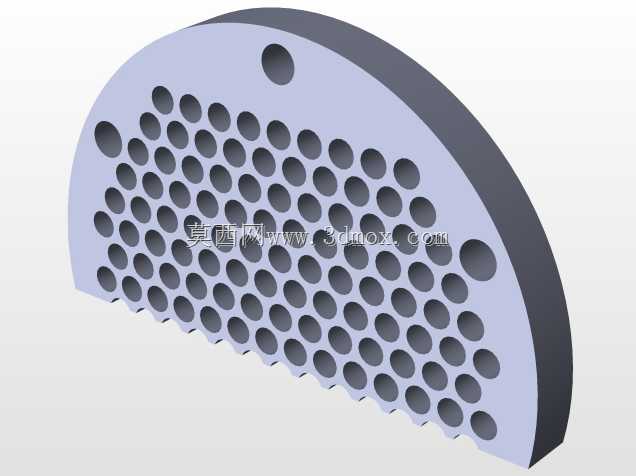

  同时其中一个支座预留了滑动余量,可适配设备运行时因温度变化产生的热胀冷缩位移,避免结构应力集中导致的焊缝开裂问题。筒体上共布置了四个工艺接管,分别位于两端管箱顶部、筒体下部靠近两端法兰的位置,接管端部均采用法兰连接结构,可对接不同管径的工艺管路,接管与筒体的连接位置做了补强圈结构设计,可抵消开孔造成的筒体强度削弱,满足压力容器的强度设计要求。从内部结构设计逻辑来看,该设备采用固定管板结构,管板与筒体、管箱法兰采用焊接连接,换热管采用正三角形排布方式,这种排布方式可以在相同筒径下布置更多换热管,提升单位体积的传热面积,换热管与管板的连接采用强度焊+贴胀的工艺结构,既可以保证密封性能,避免管程与壳程介质串流,

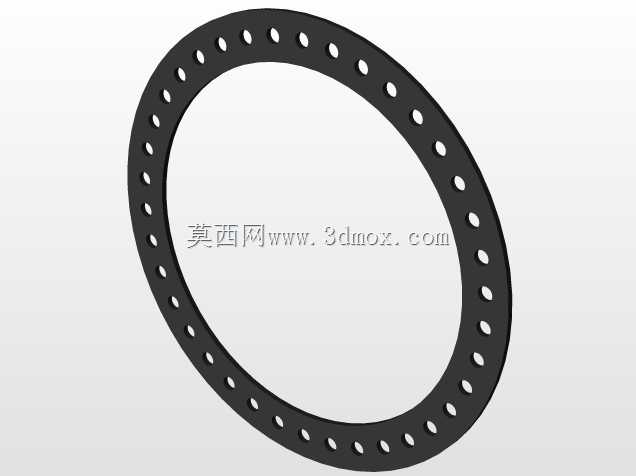

  也可以减少换热管与管板孔之间的间隙腐蚀,延长设备使用寿命。两端管箱内部分别设置了分程隔板,将管程分为多程结构,可提升管程介质的流速,增强管程侧的传热系数,壳程内部未设置折流板的结构适配小温差、低压降要求的换热工况,若后续需要提升壳程流速,也可在现有筒体结构基础上加装折流板组件,无需改动主体筒体尺寸。在安装边界方面,该设备的整体长度、筒体外径、鞍座高度、接管伸出长度都做了标准化设计,安装时需要预留的检修空间主要集中在两端法兰位置,方便后期拆装螺栓、更换密封垫片,设备顶部的接管需要预留足够的管路安装空间,避免与周边管线、桥架产生干涉,底部支座的安装基础需要做水平度校核,保证设备安装后筒体处于水平状态,避免介质在壳程或管程内形成积液,

  影响换热效率或造成介质残留。从结构建模的细节来看,所有零部件的装配关系都完全还原实际装配逻辑,法兰的密封面、螺栓孔的位置度、换热管的排布间距、支座的焊接位置都做了精准还原,没有出现干涉、错位的问题,可直接用于生成工程图纸、做有限元应力分析、或者用于设备安装前的布局模拟,帮助设计人员提前排查安装过程中可能出现的管路碰撞、空间不足等问题。在实际选型应用中,这类固定管板式换热器适用于壳程介质清洁、不易结垢,管程与壳程温差不大或者壳程压力不高的工况,相比浮头式、U型管式换热器,它的结构更简单,制造成本更低,密封点更少,运行可靠性更高,在循环水冷却、工艺介质预热、冷凝回收等场景中应用十分广泛,这套三维模型完整呈现了该类设备的所有结构细节,不管是用于教学演示、结构设计参考还是安装模拟,都能提供精准的结构依据。
