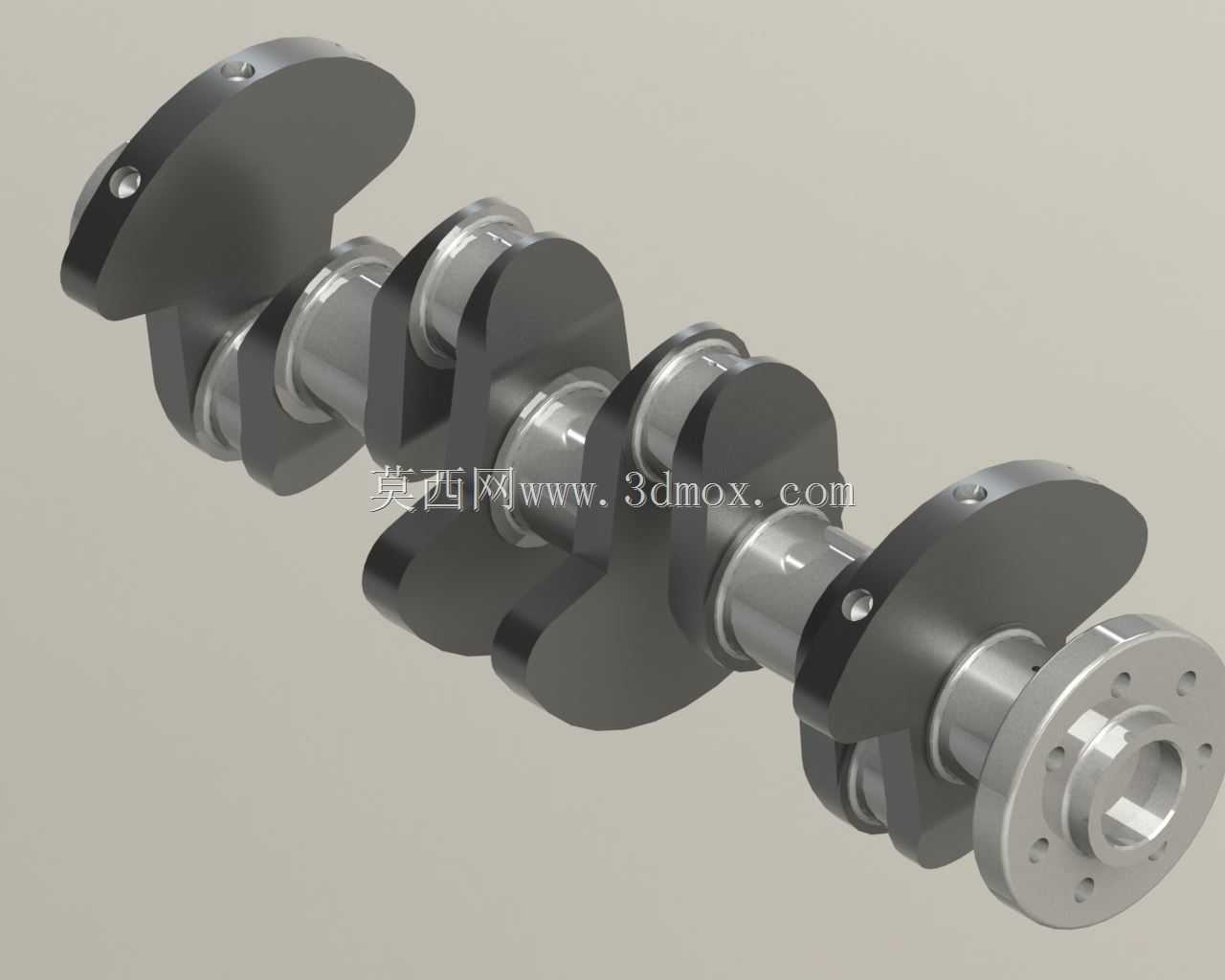

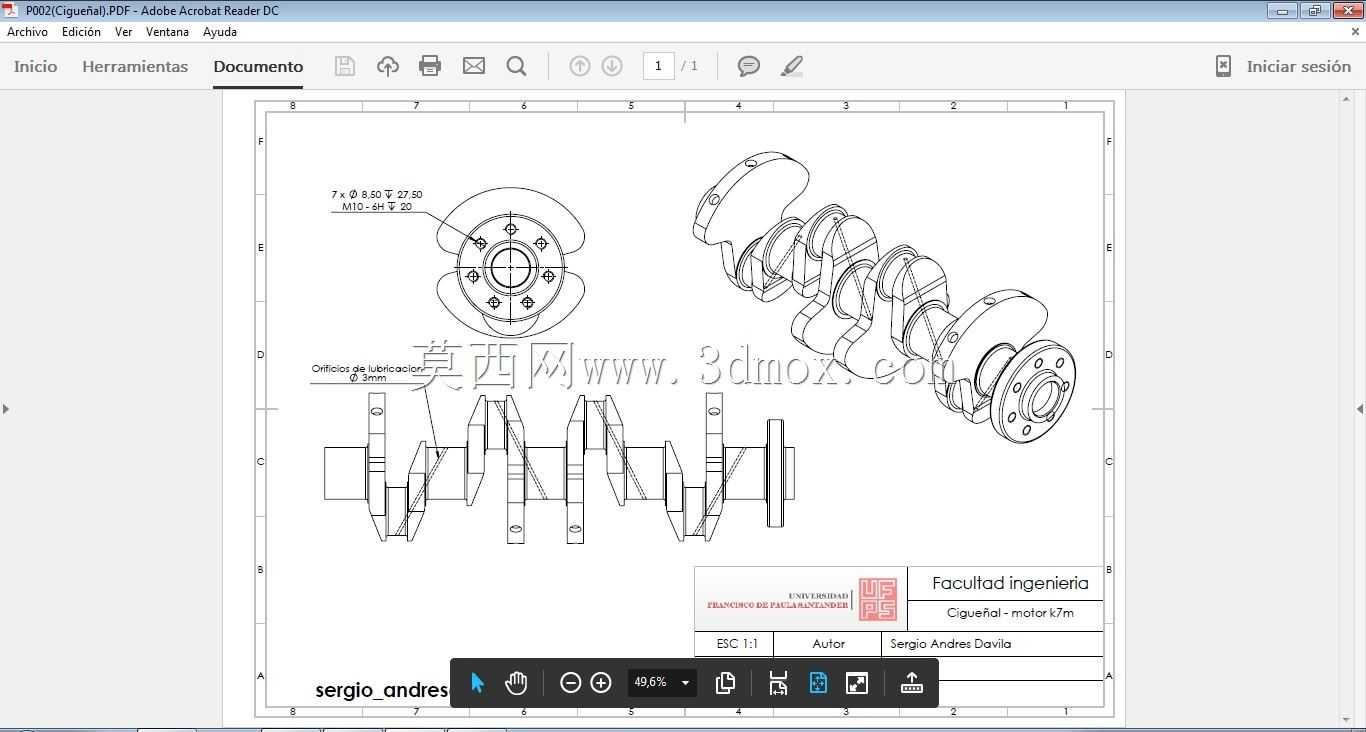

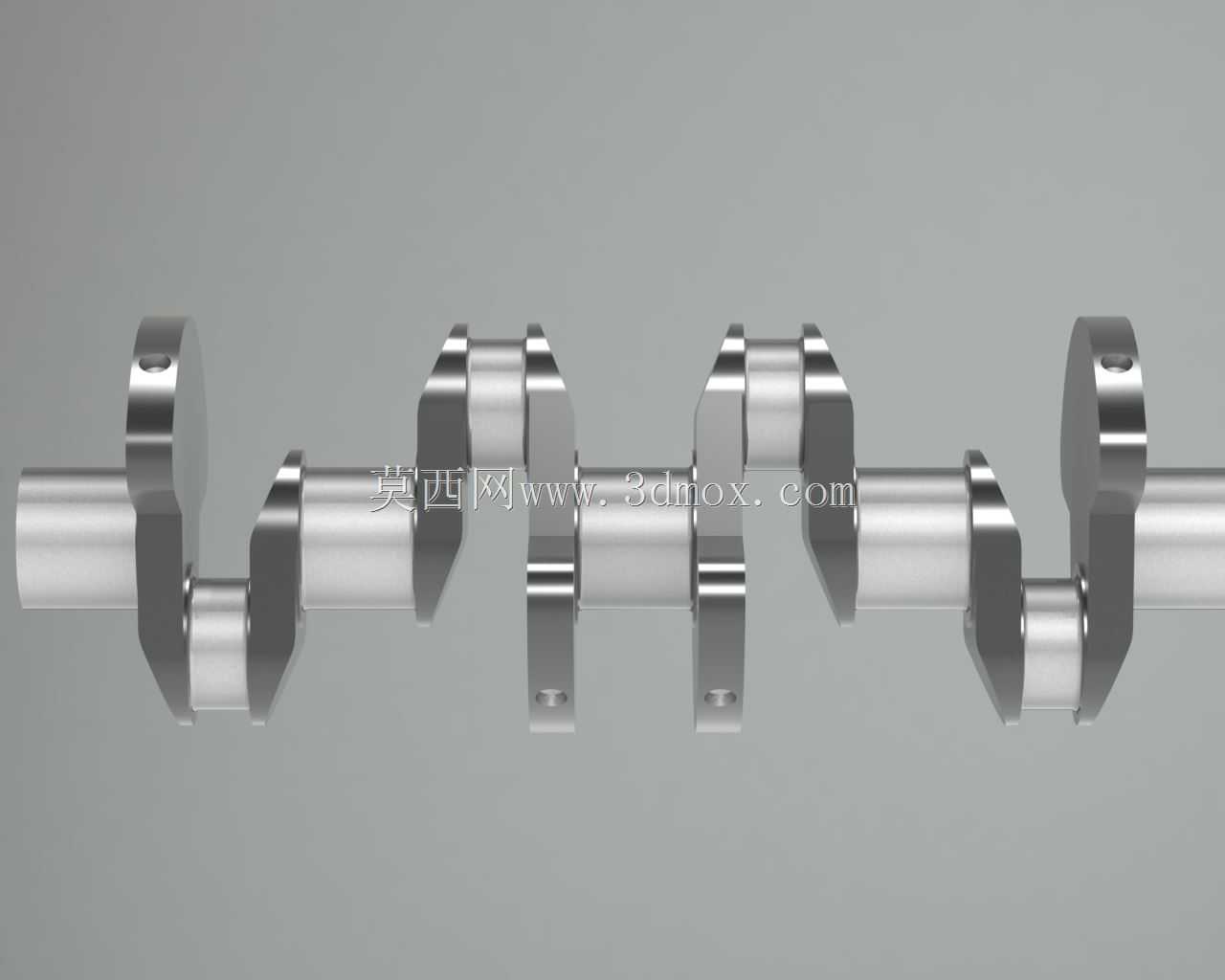

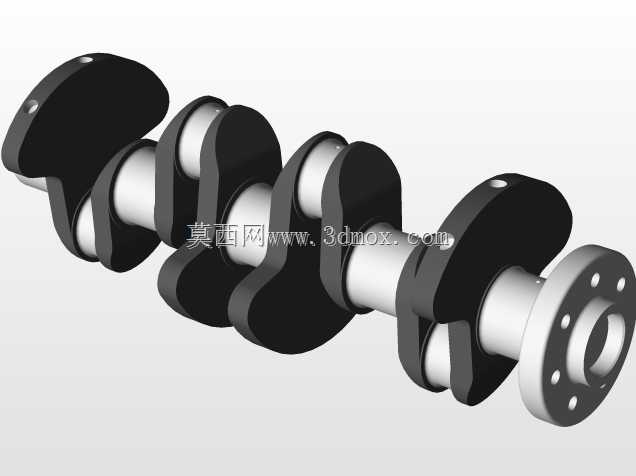

雷诺K7M发动机曲轴结构三维数模

　　在小排量乘用车动力总成的开发与维修适配场景中，曲轴作为内燃机核心的动力转换部件，承担着将活塞往复直线运动转化为旋转扭矩输出的关键职能，这款适配雷诺K7M机型的曲轴结构，完全围绕直列四缸机型的点火顺序与动平衡要求完成结构设计。从实际装机的应用边界来看，该曲轴的主轴颈与连杆轴颈的中心距参数经过多轮迭代匹配：对应第五档主轴颈的中心距参数适配缸体主轴承座的安装孔位公差，第四档主轴颈位置预留了曲轴止推片的安装台阶，可有效限制曲轴运转过程中的轴向窜动量，避免轴颈偏磨与正时系统错位问题；48.00mm的轴颈配合尺寸对应轴瓦的标准选配间隙，可在保证润滑油膜形成的前提下，将轴颈运转的径向跳动量控制在0.02mm以内，满足高转速工况下的运转稳定性要求。

　　44.55mm的连杆轴颈直径参数，匹配K7M机型的连杆大头孔径，配合连杆轴瓦可实现活塞往复运动的力传递，80.50mm的曲柄半径直接决定了发动机的活塞行程，结合缸径参数可锁定该机型的基础排量与扭矩输出特性，3.00mm的曲轴圆角滚压预留量，是为了强化曲柄臂与轴颈衔接位置的疲劳强度，抵消交变载荷下的应力集中问题，避免长期运转出现曲轴断裂的失效风险。从设计思路层面看，该曲轴采用全支撑结构设计，每一个连杆轴颈两侧都设置有主轴颈支撑，相比非全支撑曲轴拥有更高的刚性，可承受四缸机点火顺序下的连续交变冲击载荷；曲柄臂的外形采用了不对称的配重优化设计，每一块平衡重的轮廓都经过动平衡校准，可抵消活塞连杆组往复运动产生的一阶、二阶惯性力，

　　降低发动机运转时的整机振动水平，提升驾乘舒适性。在实际的维修与改装场景中，该数模可用于曲轴加工的尺寸校验、主轴瓦与连杆瓦的选配模拟、曲轴动平衡的仿真计算，也可作为发动机教学演示的具象化模型，帮助从业者理解曲柄连杆机构的运动逻辑。数模还原了曲轴上的所有安装细节：包括前端的正时齿轮安装键槽、后端的飞轮连接螺栓孔、主轴颈上的润滑油道通孔，这些细节结构直接决定了装机后的功能完整性——润滑油道可将主油道的压力机油输送到连杆轴颈位置，为连杆大头轴承提供持续润滑，键槽结构可保证正时系统的配气相位准确，飞轮连接孔的位置度公差直接影响动力输出的同轴度。针对装机的安装边界，该曲轴的轴向总长度适配K7M机型缸体的曲轴箱空间，

　　前后端的油封轴颈尺寸匹配原厂曲轴油封的规格，可避免安装后出现漏油问题；平衡重的旋转外轮廓不会与缸体内部的加强筋、机油泵集滤器等部件发生运动干涉，在设计阶段就完成了全行程的运动仿真校验，不需要装机时额外做打磨避让处理。在零部件再制造领域，该数模可作为曲轴磨损修复的尺寸基准，通过扫描磨损后的曲轴与数模做对比，可快速计算出轴颈的磨损量，确定镀铬修复或者磨削配瓦的加工余量，相比传统的手工测量方式效率提升数倍，也能保证修复后的尺寸精度符合原厂设计要求。
