建筑施工用脚踏式混凝土料斗结构

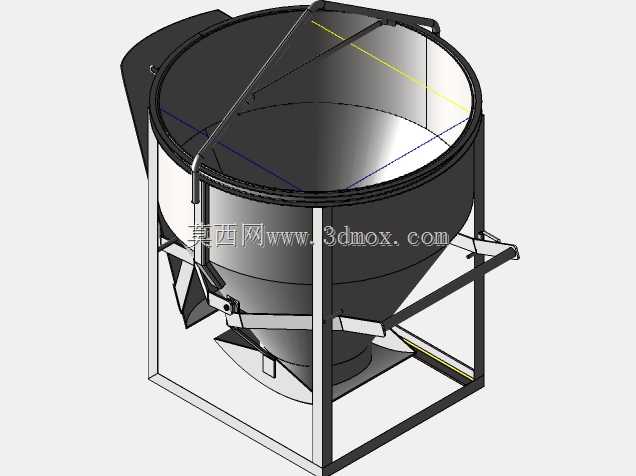

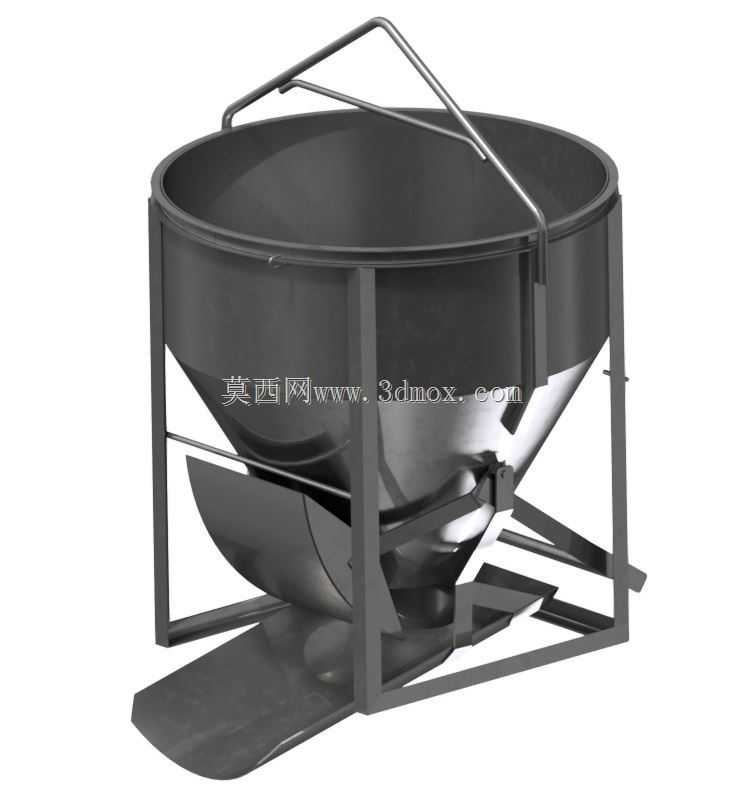

　　在房建、市政工地的现场混凝土、砂浆二次转运作业场景里，这类脚踏控制的料斗是适配塔吊垂直运输、人工配合楼面布料的常用机具，区别于常规的手动扳把卸料料斗，它的卸料触发机构设置在料斗底部框架的前端，作业人员无需抬手扳动卸料手柄，脚踩踏板即可带动底部的弧形卸料门绕转轴转动，完成料口的开合动作，在楼面布料时能减少抬手操作的幅度，降低手持振捣棒、扶泵管时的操作干扰。从结构设计逻辑来看，整个料斗采用上圆下锥的盛料腔体，上部圆柱段保证足够的盛料容积，下部圆锥段的锥角经过适配，能让坍落度在80-180mm区间的普通混凝土、砌筑砂浆依靠自重顺畅下滑，不会在锥段出现挂料、起拱堵料的问题。外部的方管焊接框架承担整个料斗的吊装承重，

　　四根竖向方管从上部吊耳位置一直延伸到底部的支撑底架，上部的提手式吊梁采用圆钢弯制，两个吊点对称分布在料斗重心的正上方，塔吊挂钩挂接后能保证料斗起吊后保持竖直状态，不会出现倾斜撒料的情况。底部的卸料门采用弧形板结构，和锥段底部的弧形出料口贴合，关闭状态下依靠料物自身的重力压在门体上实现密封，不会出现漏浆问题，门体的转轴设置在出料口侧方，脚踏连杆通过杠杆结构放大踩踏力，作业人员单脚施加150N左右的力即可克服门体的料压阻力，打开卸料口，松开踏板后，门体在配重块和料压的作用下自动回位关闭，不需要额外的锁止机构。从安装和使用的边界尺寸来看，这类料斗的上部圆柱段直径通常在800-1000mm区间，整体高度控制在1100mm左右，

　　底部支撑框架的外轮廓尺寸在1000*1000mm以内，能适配工地常用的施工电梯轿厢尺寸，在垂直运输转场时可以直接推进施工电梯，不需要额外拆解。底部的支撑底架采用方管焊接成平面框架，落地时四个角点平稳接触地面，不会因为地面轻微不平整出现晃荡，踏板伸出底架前端的长度控制在200mm左右，作业人员站在料斗侧方就能轻松踩到踏板，不需要探身到料斗正下方，避免坠物伤人的安全风险。在建模过程中需要重点关注几个配合位置的公差：一是卸料门和出料口的贴合间隙，控制在2mm以内，防止小粒径的石子卡在缝隙里导致门体关不严；二是连杆机构的转动副间隙，轴和轴套的配合选用间隙配合，保证在工地有灰尘、少量砂浆粘连的情况下依然能灵活转动，不会出现卡滞；

　　三是上部吊梁和框架的焊接位置，要做加强筋处理，因为满载时料斗加物料的总重量接近1吨，吊点位置的焊缝要能承受动载冲击，适配塔吊起吊、制动时的惯性力。另外，料斗内壁的光滑度也是设计时需要考虑的点，建模时要避免内壁出现凸起的焊缝、台阶，防止混凝土挂料残留，每次使用后清理更方便。这种料斗除了转运混凝土，也可以用来盛装砂石料、砌筑砂浆、屋面保温颗粒等散状建筑材料，在小型工地、二次结构施工场景下的适配性很强，相比大型的布料机，它的灵活性更高，不需要铺设管道，塔吊能覆盖的位置都可以直接布料，尤其适合圈梁、构造柱、飘窗这类小体量构件的混凝土浇筑作业，能减少人工倒料的劳动强度。
