时产40吨沥青拌合生产成套设备结构

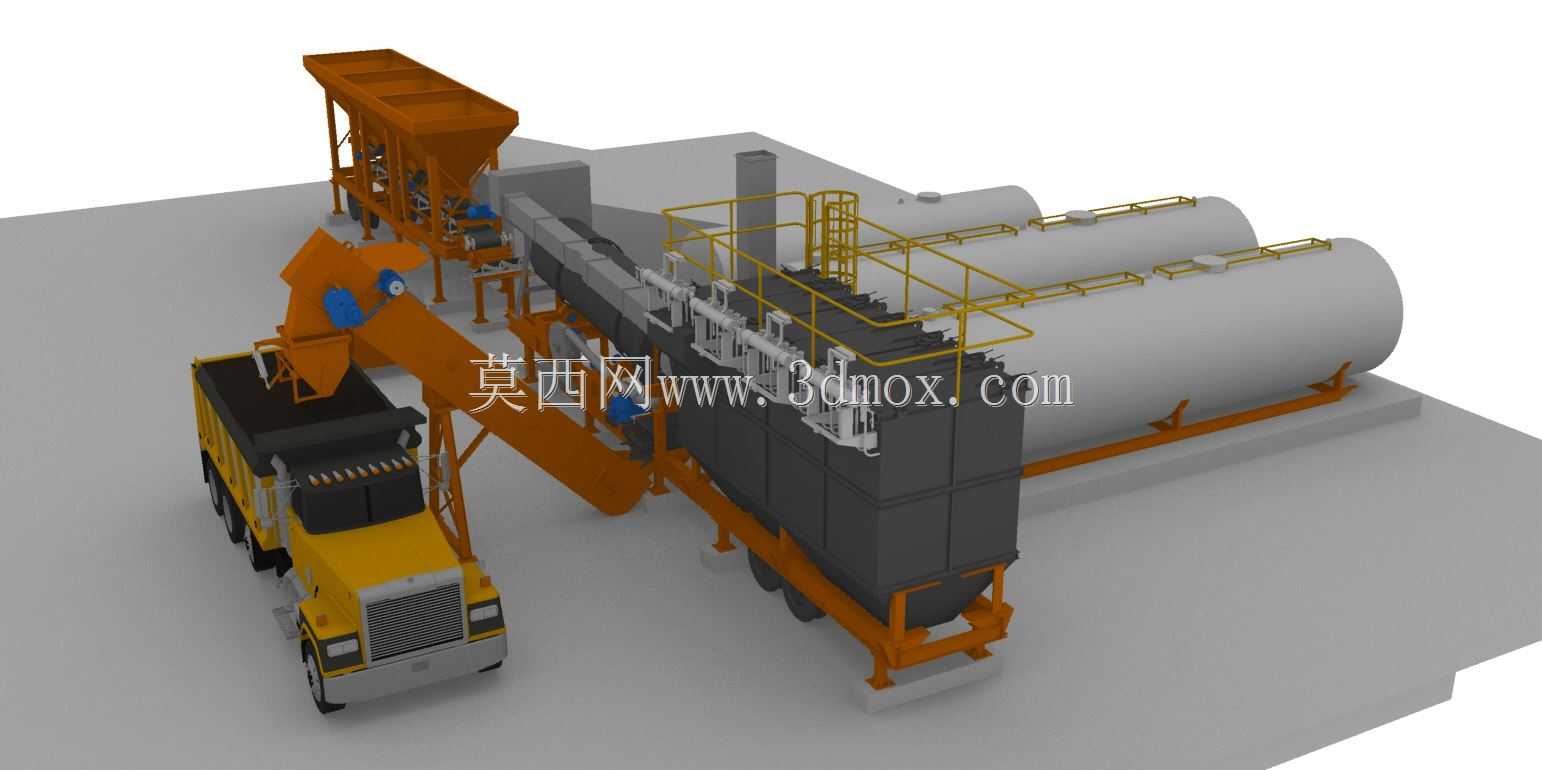

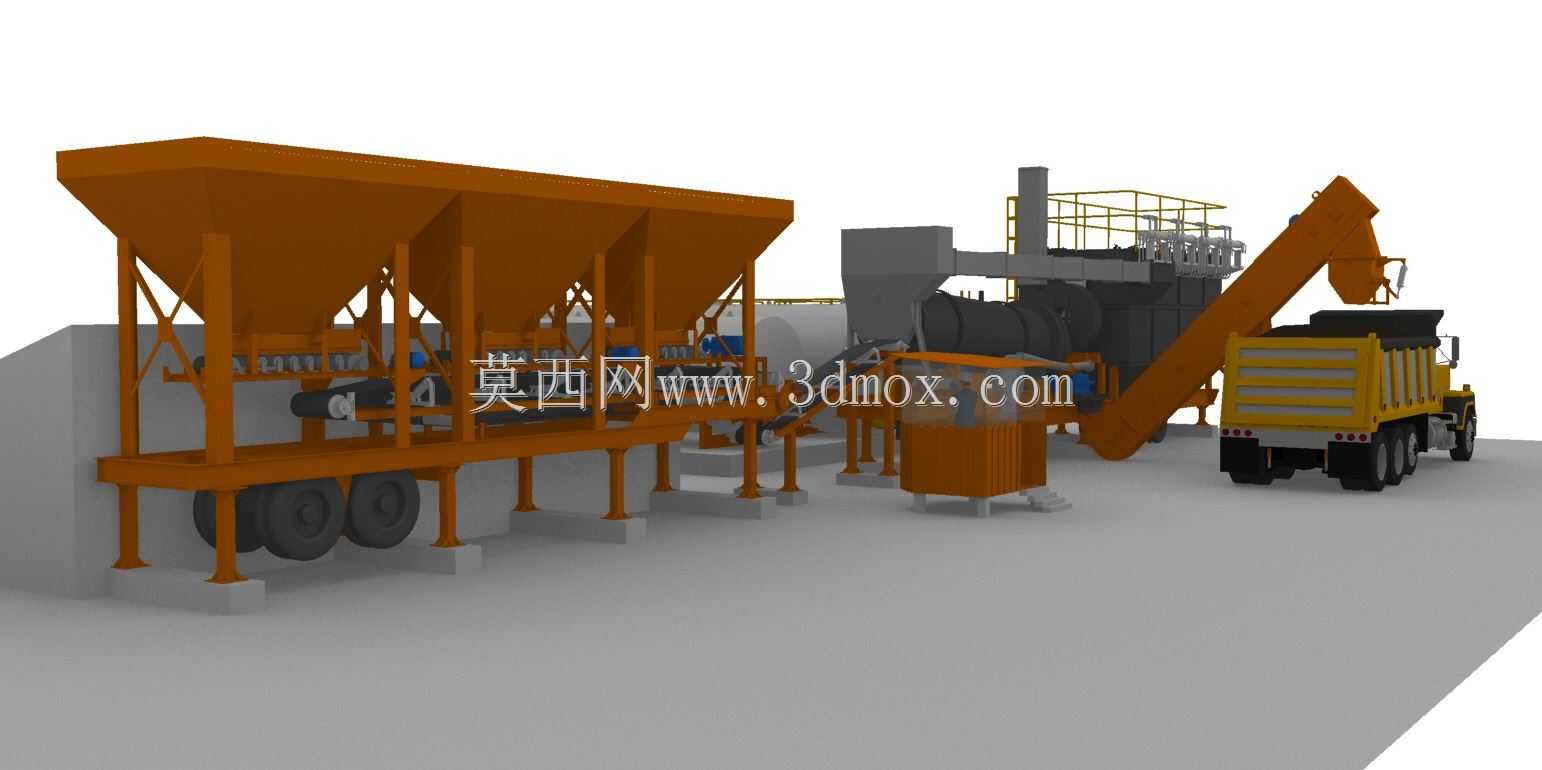

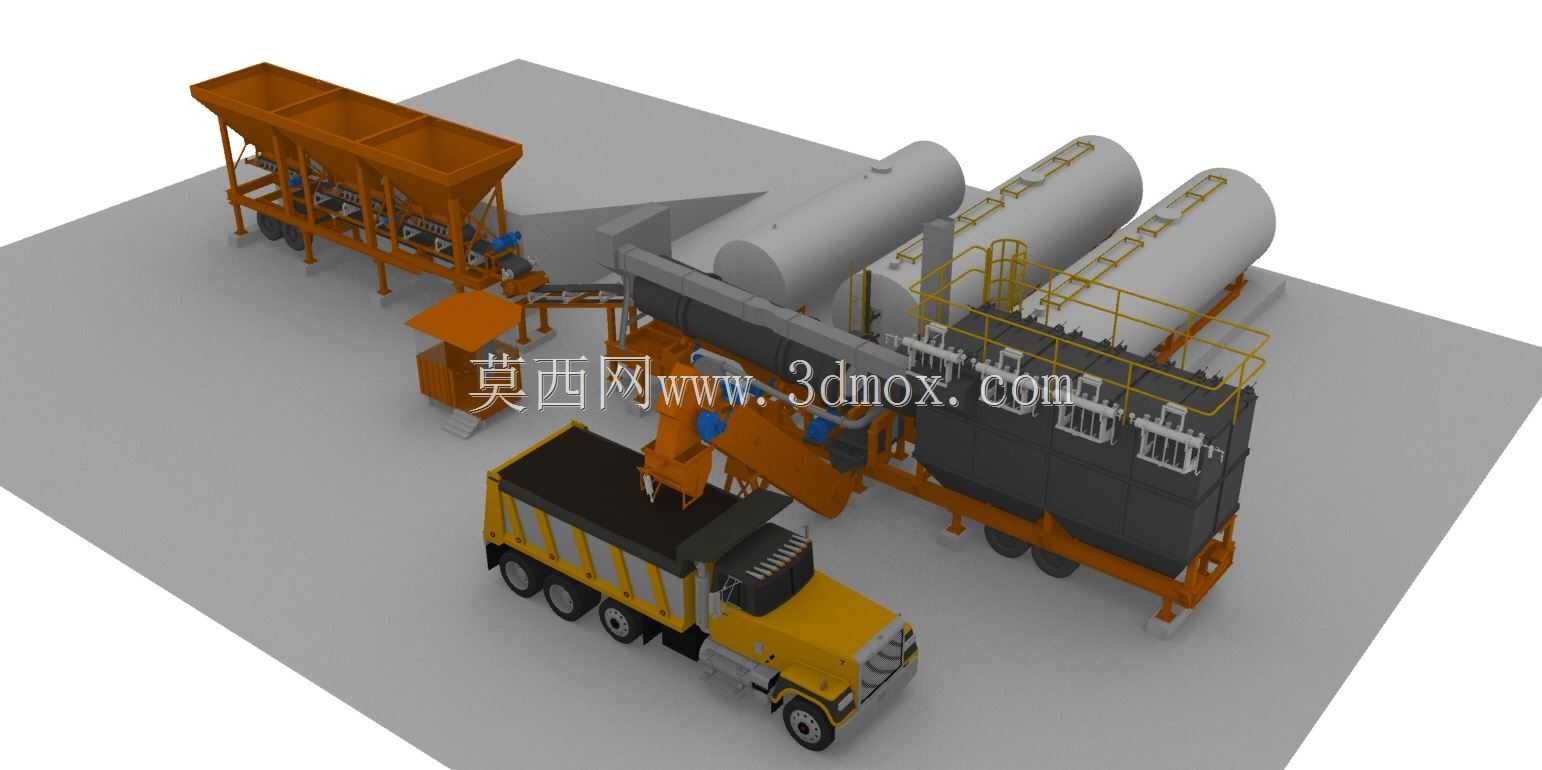

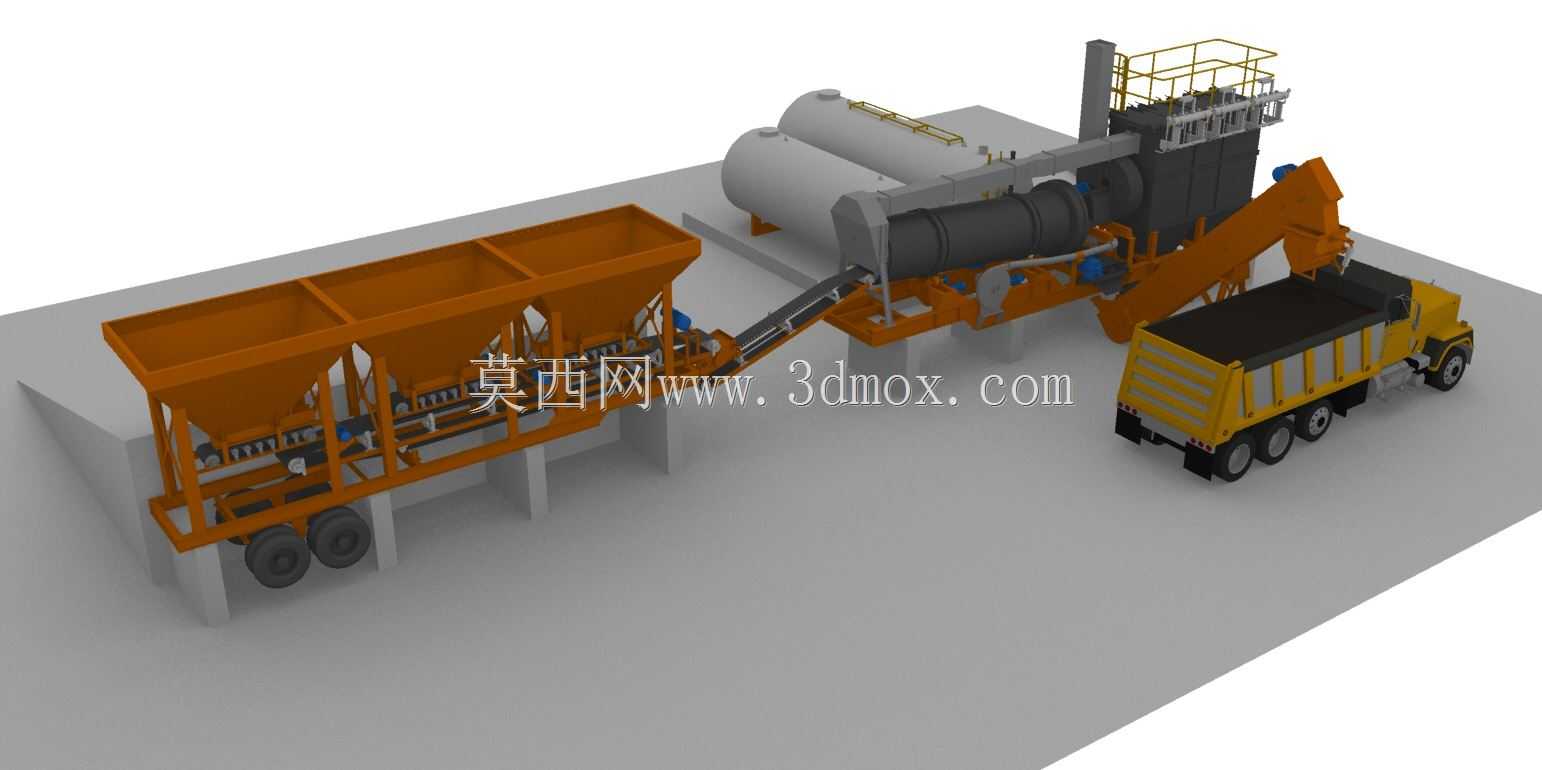

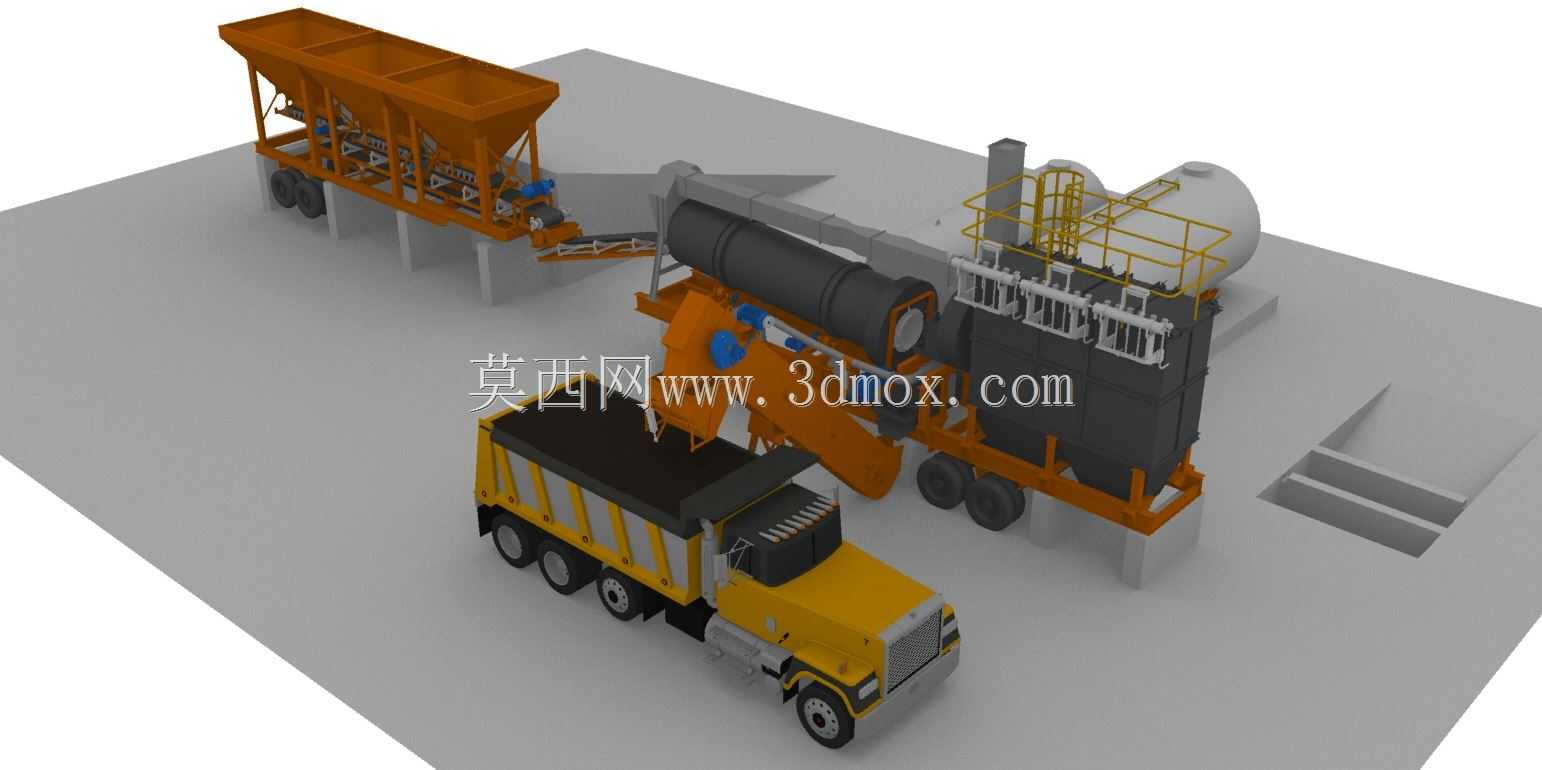

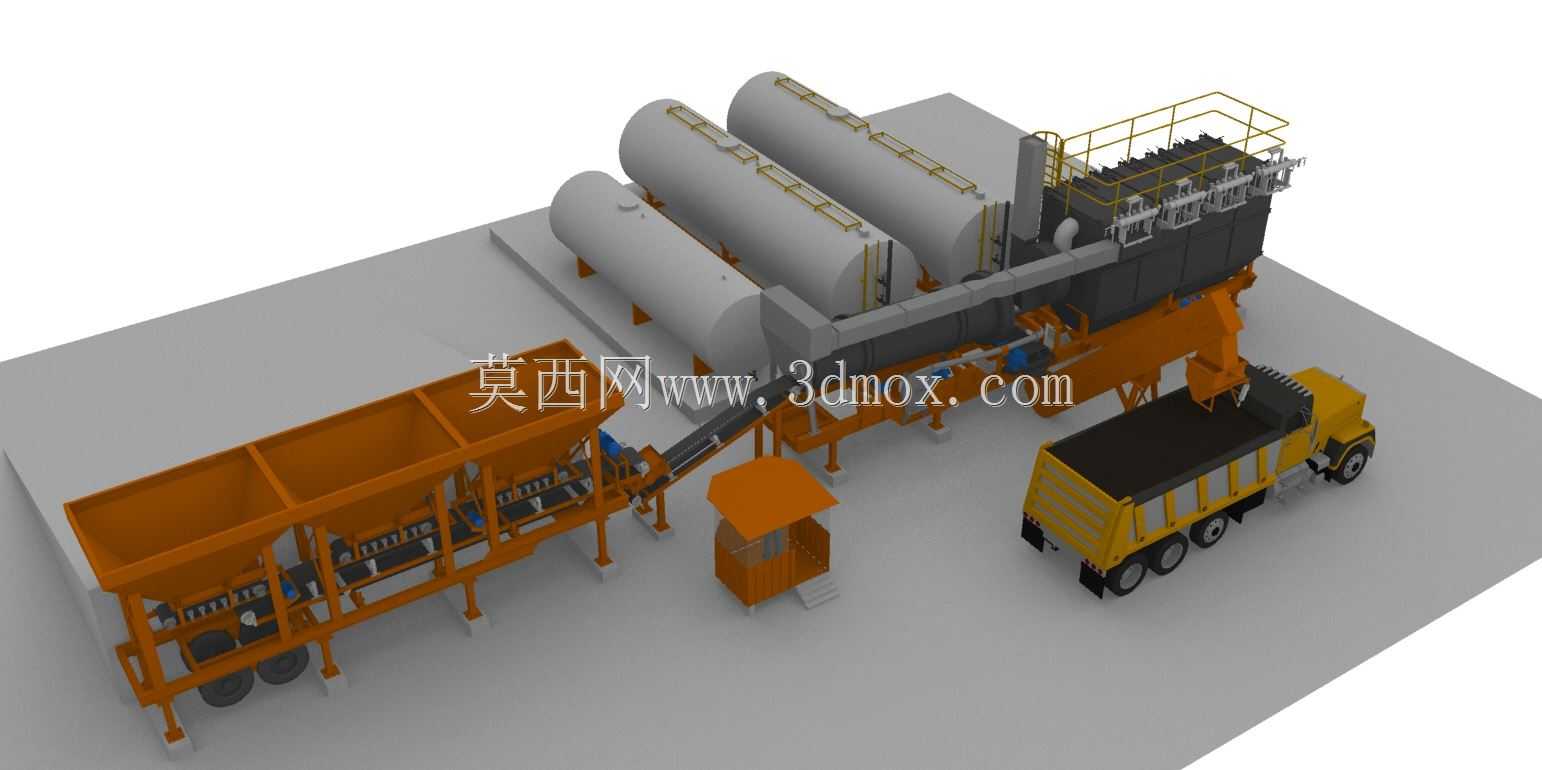

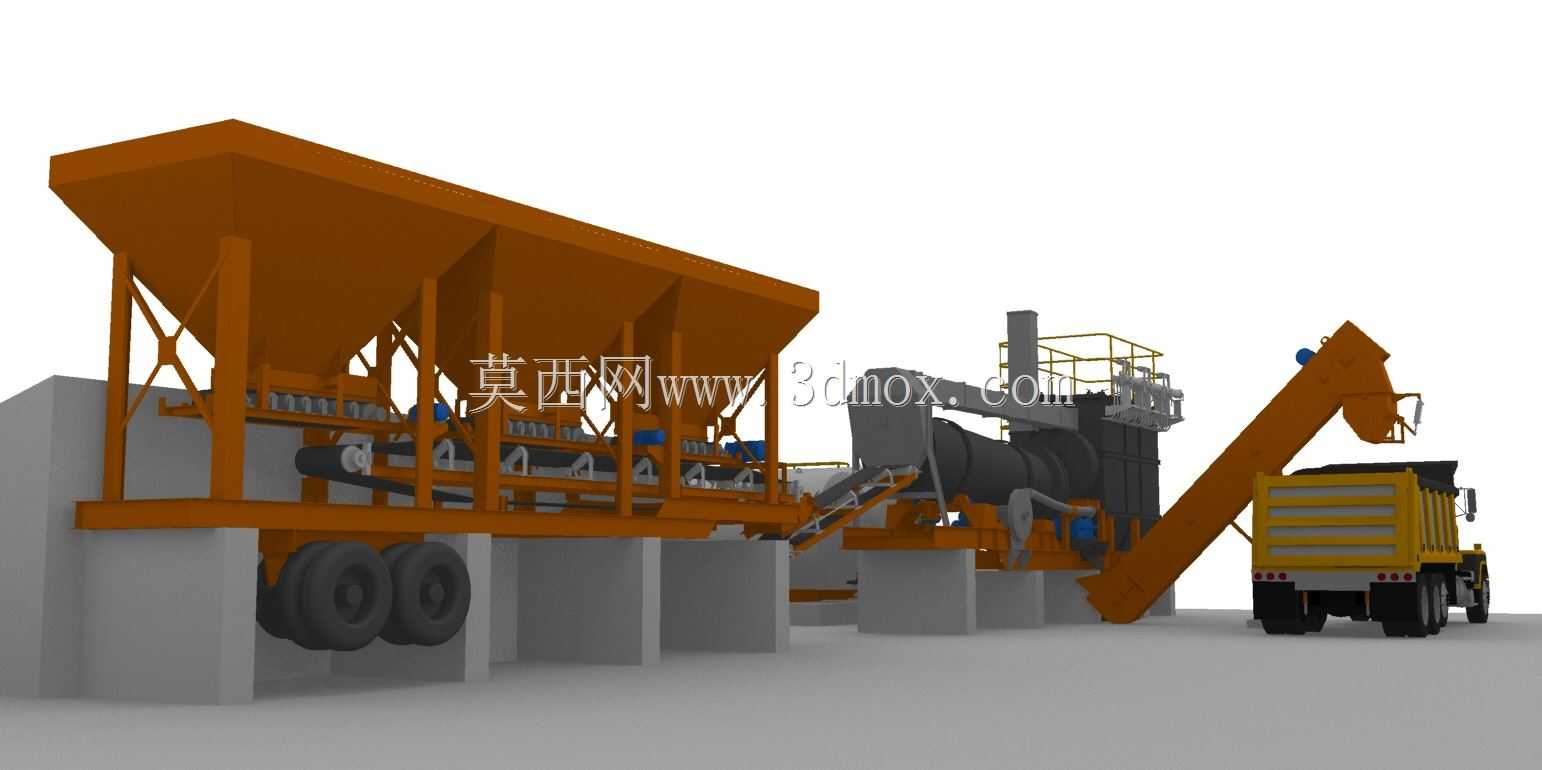

　　这套设备针对市政道路、县域级公路铺装项目的沥青混合料生产需求设计，核心产能匹配每小时40吨的成品料输出节奏，适配中小型施工标段的连续供料要求，避免大产能设备在小项目中的空载能耗浪费，也不会因产能不足拖慢摊铺工序的衔接效率。从现场布置逻辑来看，整套装置采用模块化拼接的布局思路，冷料配料单元设置在场地进料侧，多仓格的配料斗可分别存放不同粒径的玄武岩、石灰岩冷骨料，每个料斗下方的给料机可按目标级配要求调整输送速率，通过水平集料皮带将配比完成的冷骨料输送至倾斜上料皮带，送入烘干滚筒单元。烘干滚筒采用顺流加热结构，燃烧器喷出的高温烟气与冷骨料同向流动，在滚筒内部扬料板的不断抛洒下，骨料被均匀加热至设定温度，同时蒸发掉骨料表面附着的水分，

　　加热后的骨料经提升机送入振动筛单元，通过多层不同孔径的筛网完成热骨料的二次分级，分别存入对应粒径的热料暂存仓。热料仓下方的计量单元按照生产配方依次完成骨料、矿粉、沥青的精准称重，计量完成的物料送入搅拌缸内进行强制拌合，确保沥青膜均匀包裹每一粒骨料表面，拌合完成的成品料直接卸入下方的待料斗，可直接装入停靠在接料位的自卸卡车，也可短期暂存等待运输车辆就位。设备配套的三个卧式沥青储罐采用保温层包覆设计，可维持沥青在适宜的泵送温度区间，储罐配套的循环管路可避免沥青出现沉淀分层，配套的除尘单元布置在烘干滚筒与搅拌楼的衔接位置，通过布袋过滤方式收集生产过程中产生的粉尘，收集的回收粉料可通过螺旋输送装置直接送入粉仓重新参与生产配比，

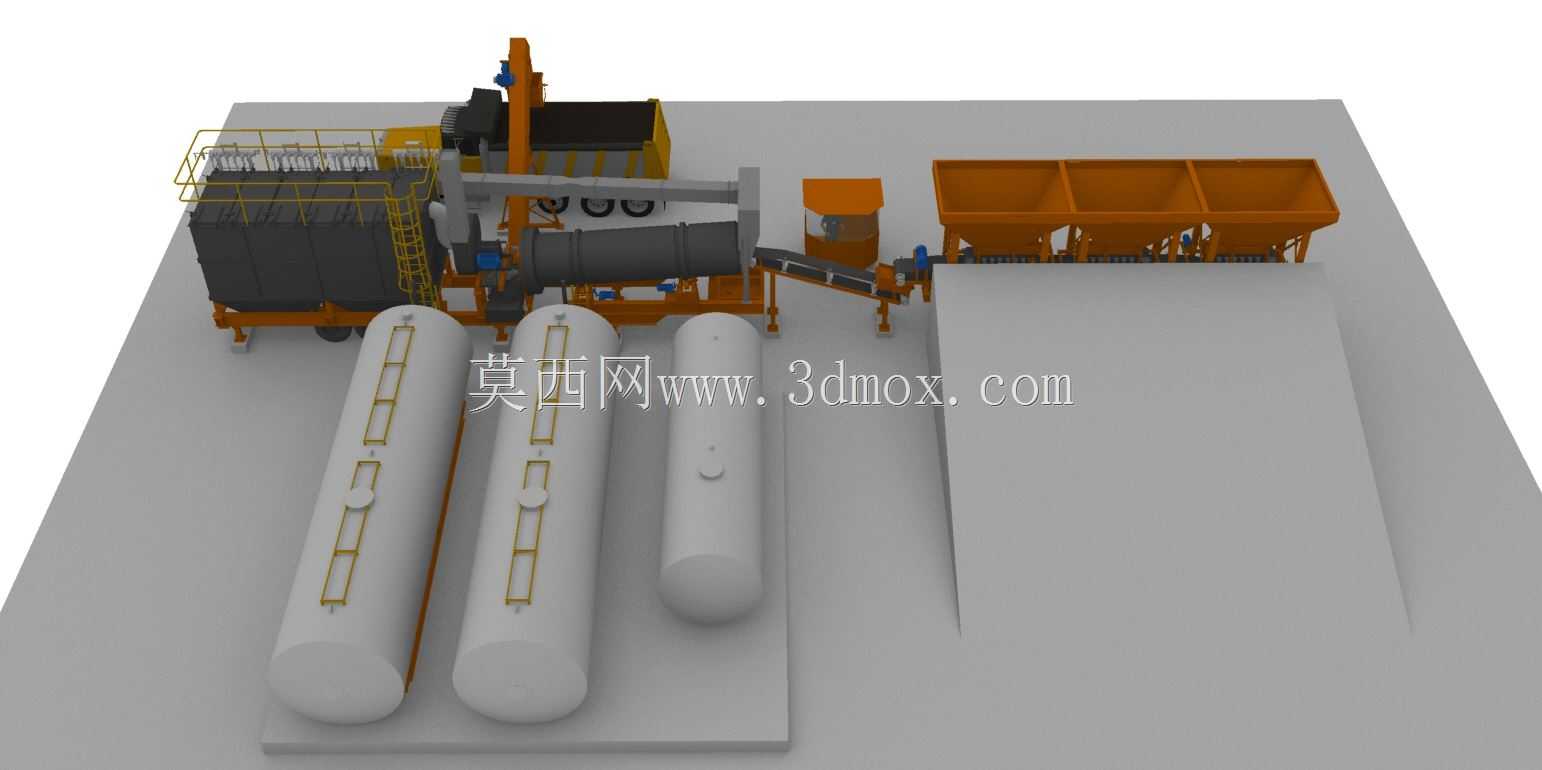

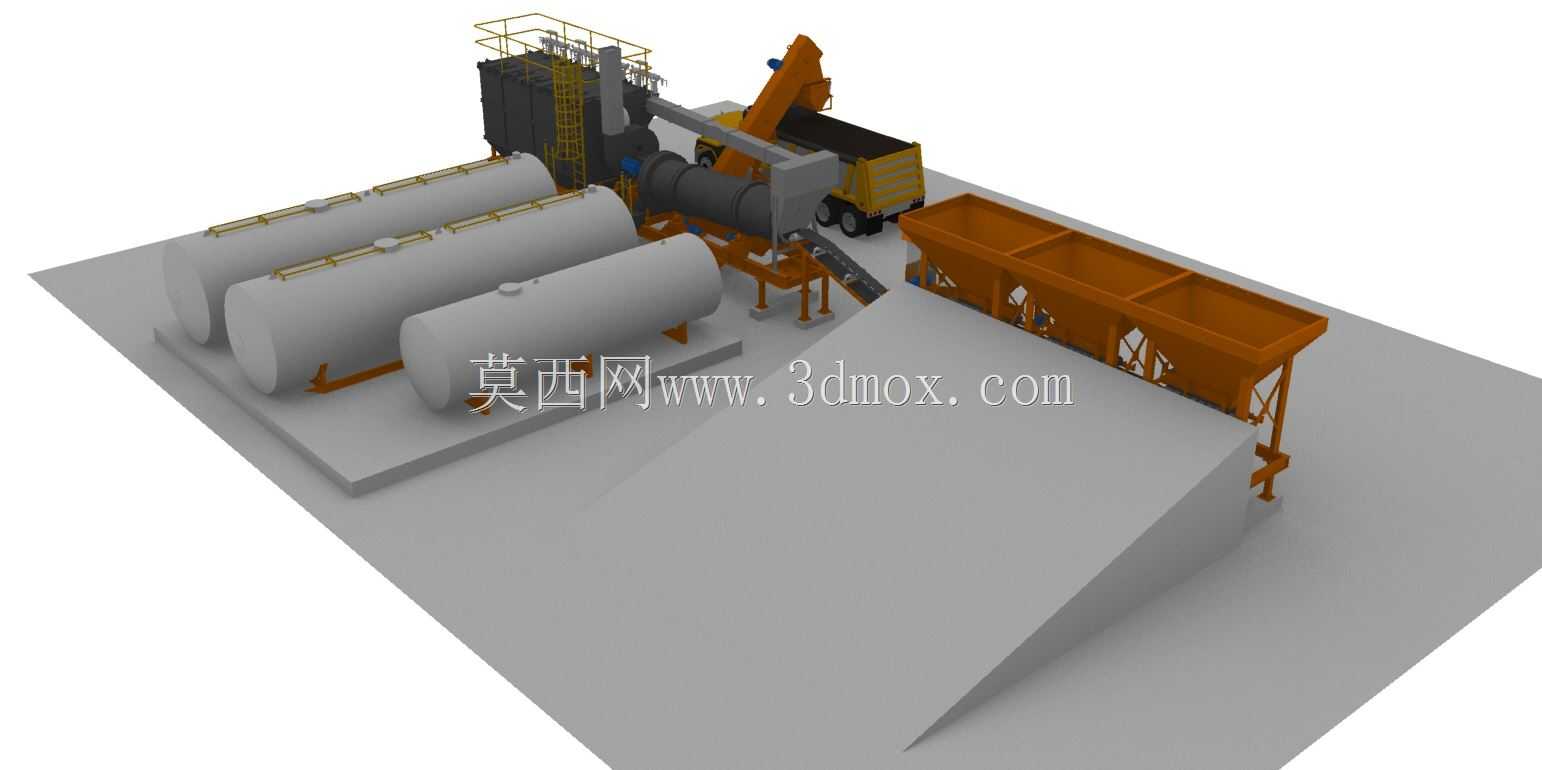

　　减少原材料损耗的同时满足现场环保排放要求。从安装边界来看，整套设备的占地尺寸适配常规临时拌合场地的硬化要求，冷料区、主楼区、储罐区、成品接料区的动线无交叉，运输车辆可单向通行完成接料离场，无需复杂的场地掉头空间。设计过程中充分考虑了设备转场的便捷性，各模块的连接位置均采用标准化的法兰与快接结构，无需大量现场焊接作业，安装周期可控制在常规项目的筹备周期内。操作控制室设置在主楼侧方的独立支架上，视野可覆盖冷料输送、主楼生产、接料车位全区域，操作人员可直观观察各环节的运行状态，及时调整生产参数。整套结构的受力框架均采用型钢焊接成型，料仓与滚筒的支撑位置做了加强筋处理，可承受满载工况下的长期动载荷，

　　皮带输送单元的托辊间距按照重载输送要求设置，避免长期运行出现皮带跑偏、撒料问题。烘干滚筒的轮带与托轮接触位置做了耐磨处理，减少长期转动带来的磨损量，延长设备的连续运行周期。各粉料输送螺旋均采用密封结构，避免粉料泄漏造成的现场污染，沥青管路全程伴热保温，防止低温环境下沥青凝固堵塞管路。
