卧式滚筒混合搅拌设备结构设计

　　在散料混合加工的生产场景里，这类卧式滚筒结构的设备应用覆盖范围很广，从建材行业的骨料预混、农牧领域的饲料拌合，到化工行业的颗粒状原料均化，都能见到同结构原理的设备身影。不同于立式搅拌设备的垂直作业逻辑，卧式滚筒的布置形式更适配连续化生产线的进出料衔接，物料从筒体一端的进料溜槽送入后，会随着筒体的缓慢转动被内壁的导料叶片带起，到达一定高度后靠自重滑落，在反复的提升、滑落、轴向推移过程中完成不同组分物料的均匀混合，最终从筒体另一端的出料口排出，整个作业过程不会出现立式搅拌常见的物料压实现象，对脆性颗粒物料的破碎率控制表现更好。

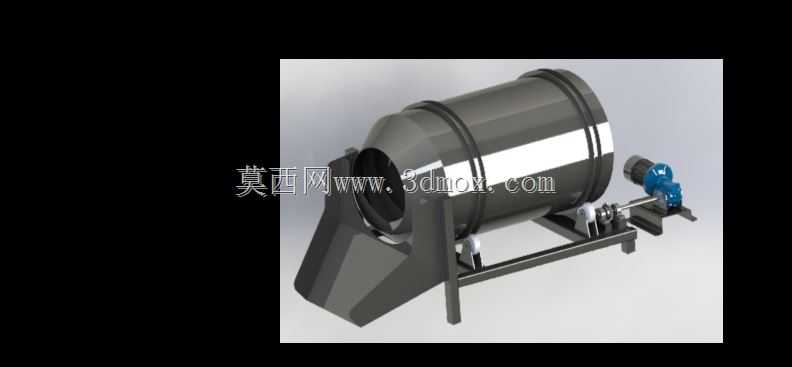

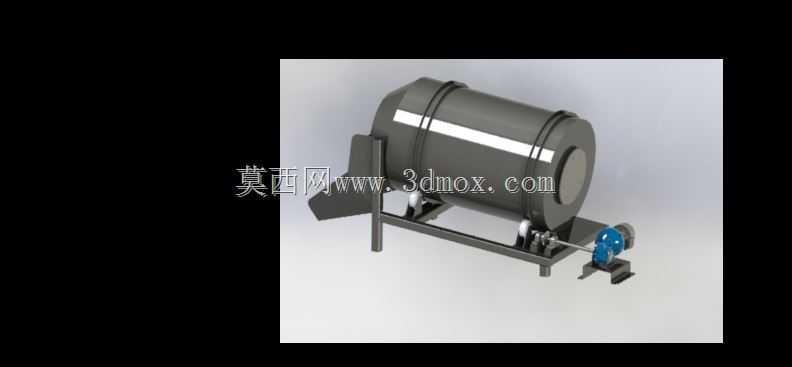

　　从结构设计的角度拆解这套模型，核心的回转筒体采用两端带锥段的圆柱壳结构，这种设计一方面能降低筒体转动时的端部物料堆积阻力，另一方面锥段的缩口结构也方便配套端部密封与支撑组件，避免作业过程中细粉料从筒体两端溢出。筒体外部设置的两道环形滚圈是核心承载部件，滚圈的加工圆度、表面硬度直接决定了筒体运转的平稳性，设计时滚圈与筒体之间采用垫板焊接连接，既可以分散筒体承载的局部应力，也能给后期滚圈磨损后的更换预留操作空间。支撑部分采用两组托轮组件对称布置在筒体下方，托轮的轮面采用与滚圈匹配的弧面结构，能自动补偿筒体安装时的微小同轴度误差，同时托轮组件内部配置调心滚子轴承，可承受筒体运转带来的径向载荷与少量轴向窜动力，不需要额外设置复杂的轴向定位结构就能保证筒体长期运转不跑偏。

　　传动端的设计采用侧装式减速电机直联小齿轮，与筒体端部的大齿圈啮合驱动，这种开式齿轮传动的布置形式虽然传动精度不算顶尖，但对重载、多粉尘的作业场景适应性极强，后期维护时只需要定期涂抹润滑脂、检查齿面磨损量即可，不需要像闭式传动那样频繁更换密封件与润滑油。机架部分采用型钢焊接的框架结构，所有承重梁的截面选型都经过载荷校核，托轮安装座、电机安装板都在焊接后做了整体铣平加工，保证各安装面的平面度与位置度公差，避免因焊接变形导致的设备运转振动问题。进料溜槽采用倾斜角度大于物料安息角的设计，保证物料能靠自重顺利滑入筒体内，不会在溜槽处出现积料堵料的情况，出料端则设置可调节开度的卸料挡板，能根据不同物料的混合时长要求调整物料在筒体内的停留时间，适配不同配比物料的混合工艺需求。

　　做这类设备的三维建模时，首先要确认的是安装边界尺寸：筒体的直径决定了单批次的物料处理量，筒体的长度与长径比决定了物料的混合路径长度，通常用于粗混合的设备长径比在2:1到3:1之间，用于高精度均化的设备长径比会做到4:1以上。安装时要保证设备的进料端高度匹配上游出料设备的落料高度，出料端高度匹配下游接料设备的进料高度，机架底部预留的地脚螺栓孔位置要与车间预设的地基螺栓位置对齐，同时设备周边要预留不小于800mm的检修通道，方便后期更换托轮、检查齿面磨损情况。另外要注意的是，筒体的转动转速不能过高，一旦转速超过临界转速，物料会在离心力作用下贴附在筒壁上无法完成抛落混合，所以设计时转速通常控制在临界转速的30%到50%之间，根据物料的密度、粒径大小做微调，保证物料的抛落轨迹刚好能覆盖筒体的横截面区域，达到最优的混合效率。

　　很多新手做这类结构建模时容易忽略的细节是滚圈与托轮的接触应力校核，以及开式齿轮的侧隙调整余量，如果滚圈与托轮的接触宽度不足，长期运转会出现滚圈表面点蚀、托轮轴弯曲变形的问题；如果齿轮啮合侧隙留的太小，筒体受热膨胀后会出现齿轮卡滞、断齿的故障。另外筒体内部的导料叶片角度也不是统一的，进料段的叶片角度偏大，用来快速将物料推入混合区域，混合段的叶片采用交错角度布置，让物料在筒体内同时产生径向与轴向的运动，出料段的叶片角度反向设置，形成一定的物料滞留层，保证混合均匀度达标后再将物料推出筒体。这套模型的结构做了合理的工艺简化，所有焊接位置都预留了焊脚尺寸，所有转动部件都预留了润滑注油位置，安装孔位都符合通用的机械设计标准，不管是用来做同类设备的结构参考，还是做生产线的布局仿真，都能直接复用相关的结构参数与安装尺寸。
