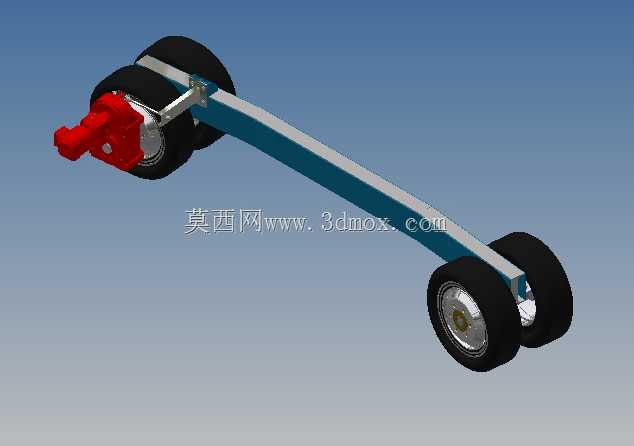

商用车挂车刚性车桥行走总成结构

　　该行走总成结构主要面向货运挂车、特种作业半挂车的底盘行走场景，作为承载车身载荷、传递行驶作用力的核心部件，其结构设计直接决定车辆行驶过程中的承载稳定性与转向适配性。从实际使用场景来看，这类刚性车桥总成多应用于低速重载货运场景，比如厂区内部转运挂车、港口集装箱短途转运挂车、工程施工场地的物料转运平板挂车，这类场景对车桥的静态承载能力、抗冲击载荷能力要求较高，不需要高速行驶下的复杂独立悬架结构，刚性梁式结构的可靠性更适配这类高频重载、路面条件复杂的作业环境。

　　从功能特性来看，该总成采用整体式变截面梁作为核心承载基体，梁体截面沿长度方向根据弯矩分布做渐变设计，在车轮安装位置附近截面高度更大，对应承载时的最大弯矩区域，梁体中段截面适当收窄，在保证整体抗弯强度的前提下降低总成自重，减少无效载荷消耗。两端采用双胎并装的车轮布置形式，单端双轮胎的配置可以分散单胎接地比压，在非铺装路面行驶时降低轮胎沉陷量，同时单胎出现爆胎等故障时，另一轮胎仍可临时支撑车辆低速行驶至维修区域，提升重载场景下的行驶安全性。梁体一端集成的制动执行机构采用鼓式制动结构，这类制动结构的制动力矩大，密封性能好，在多尘、多雨的户外作业场景下故障率更低，制动鼓与轮毂集成安装，制动气室直接固定在梁体端部的安装支架上，传动路径短，制动响应滞后小，适配重载车辆的制动需求。

　　设计思路上，该结构优先保证承载可靠性与维护便捷性，整体梁体采用高强度合金钢冲压焊接成型，焊缝沿梁体纵向布置，避开最大应力集中区域，减少焊接应力对梁体疲劳寿命的影响。车轮安装的轮毂单元采用预润滑免维护轴承结构，减少日常运维的注脂保养频次，适配长时间连续作业的使用需求。梁体上预留的安装接口可以直接与挂车的钢板弹簧悬架连接，不需要额外制作转接支架，安装孔位采用标准化间距设计，适配市面主流挂车底盘的安装尺寸，降低改装与替换的适配成本。制动管路的走线沿梁体侧面的固定卡扣布置，避免行驶过程中管路被飞石击打、与轮胎发生摩擦破损，管路接头采用快插式密封结构，装配与维修时的拆装效率更高。

　　从安装边界与尺寸适配来看，该总成的轮距参数匹配常规2.3米宽度的挂车货箱，双胎并装后的总宽度不超出货箱外廓尺寸，满足道路行驶的外廓尺寸法规要求。梁体的安装面到轮毂中心的高度差适配常规重载钢板弹簧的弧高参数，装配后货台高度保持在1.2-1.3米的常规装卸高度区间，适配标准装卸货平台的高度要求。端部制动机构的外伸尺寸不超出轮胎的旋转包络范围，车辆转弯时不会与车架、悬挂拉杆发生运动干涉。整体总成的重心沿梁体纵向中心对称布置，装配后不会出现单侧偏载的问题，轮胎磨损均匀，延长轮胎使用寿命。在实际选型匹配时，需要根据挂车的额定承载总质量确认梁体的截面厚度与材料牌号，不同承载等级的梁体采用不同厚度的高强度钢板焊接，避免过度设计带来的成本上升，同时防止承载能力不足导致的梁体变形、断裂风险。轮毂的螺栓孔分布圆直径适配常见的重载货车轮辋规格，用户可以根据使用场景选择不同花纹的轮胎，不需要额外更换轮毂部件，提升部件通用互换性。
