微型CPU3D打印堆叠式迷你电脑机箱结构

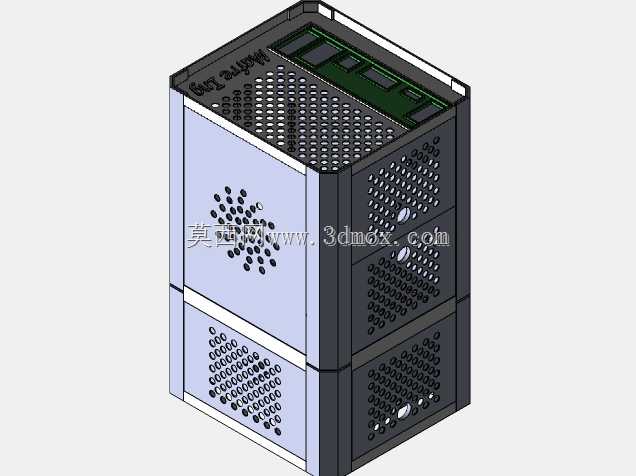

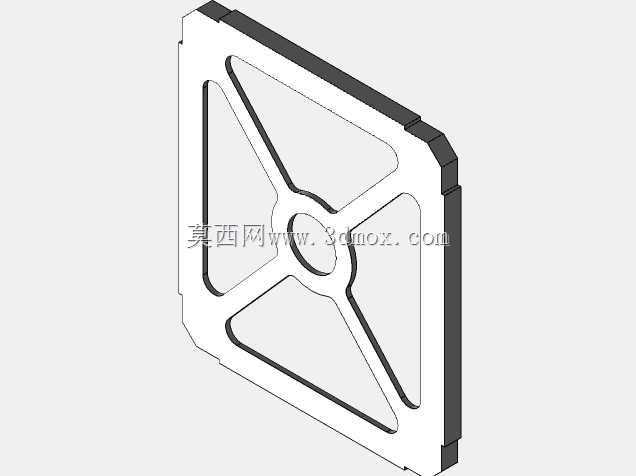

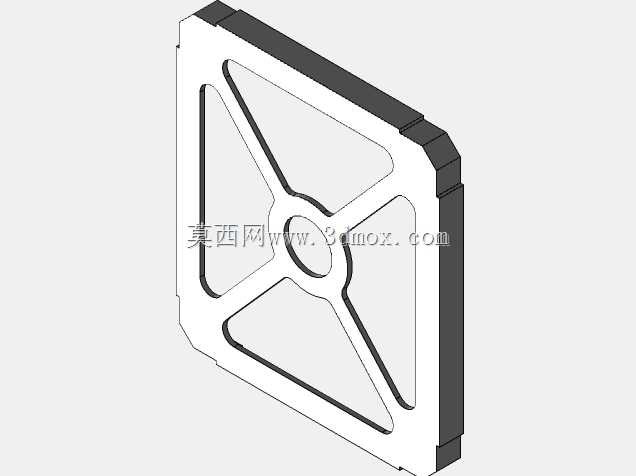

　　在嵌入式计算、桌面微型工作站、边缘侧数据采集节点的实际部署场景里，这类适配微型CPU的3D打印壳体，往往需要兼顾紧凑空间下的硬件容纳能力、长期运行的散热效率、多模块堆叠的扩展灵活性，以及现场安装的适配性。从结构设计逻辑来看，整个壳体采用分层堆叠的模块化思路，将电源模块、核心计算板卡、存储扩展单元分别对应独立的仓室，每层仓室之间通过定位卡扣与限位槽实现无工具快速拼接，既可以根据实际硬件配置增减仓段，也能在后期维护时单独拆解对应层段，无需完全拆开整个壳体，大幅降低现场运维的操作复杂度。

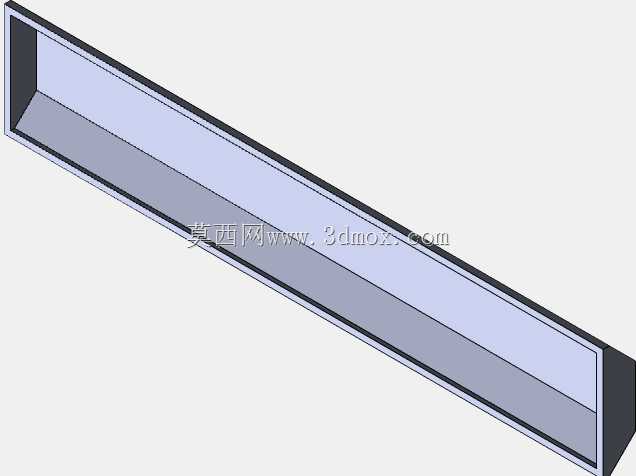

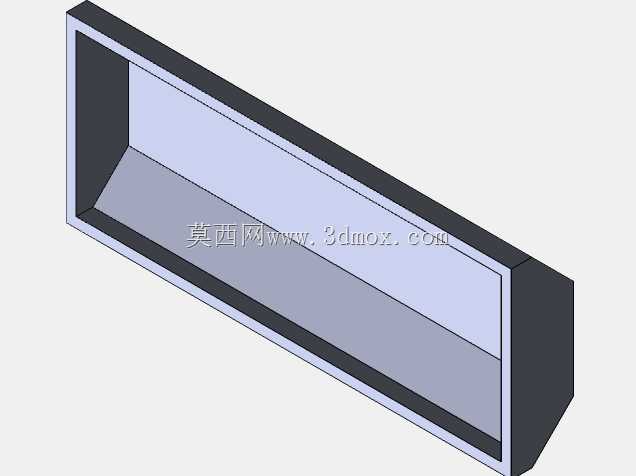

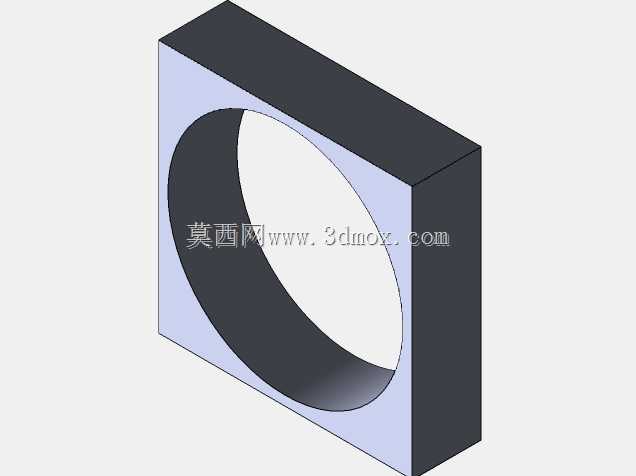

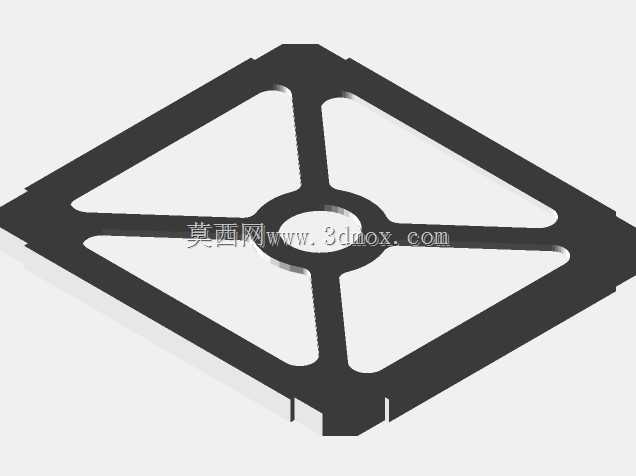

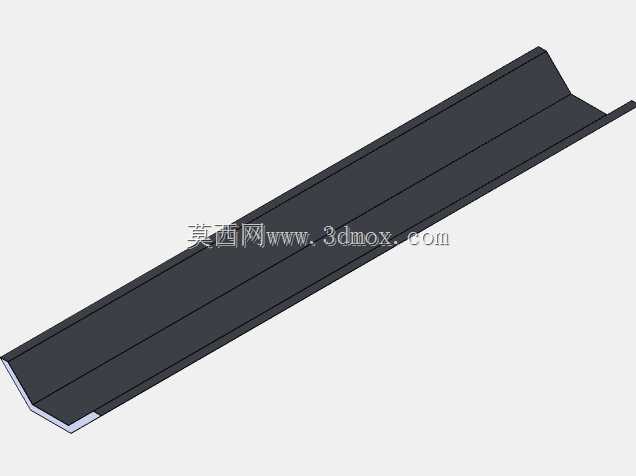

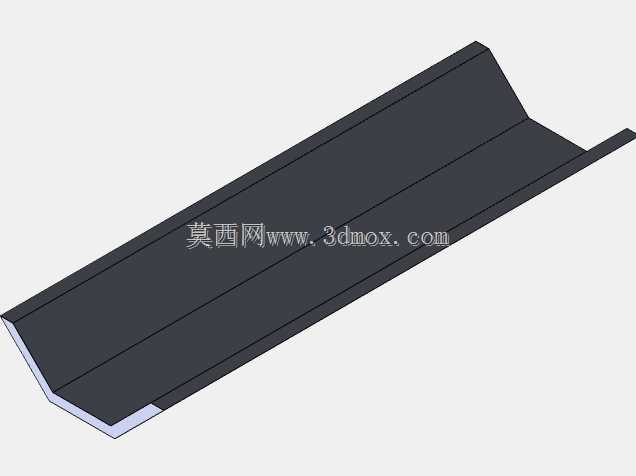

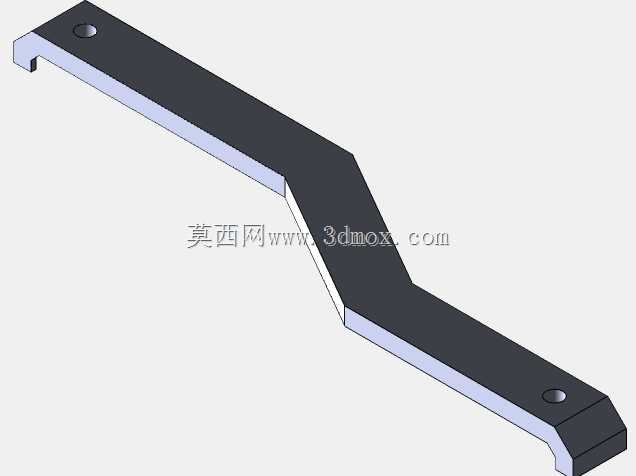

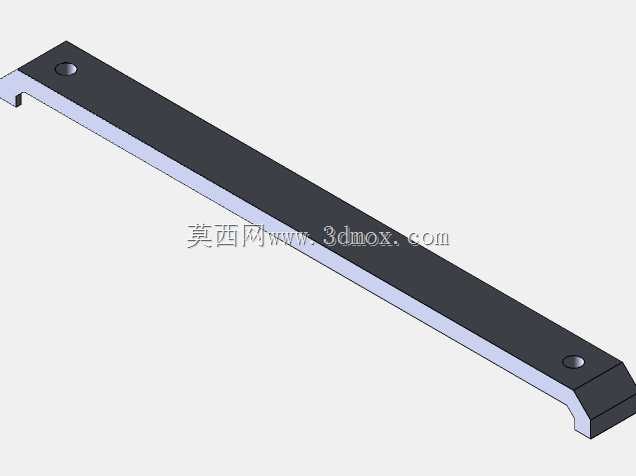

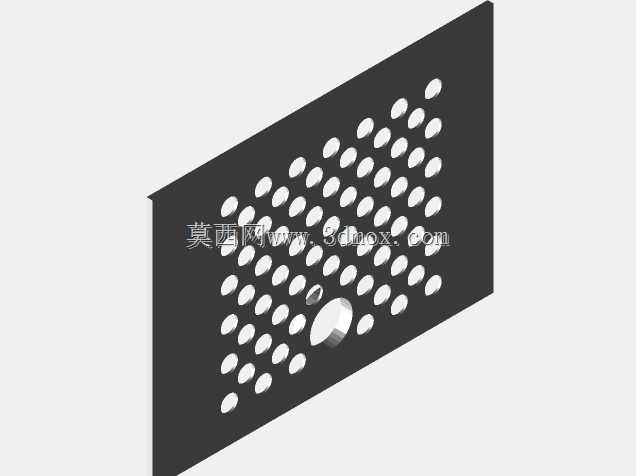

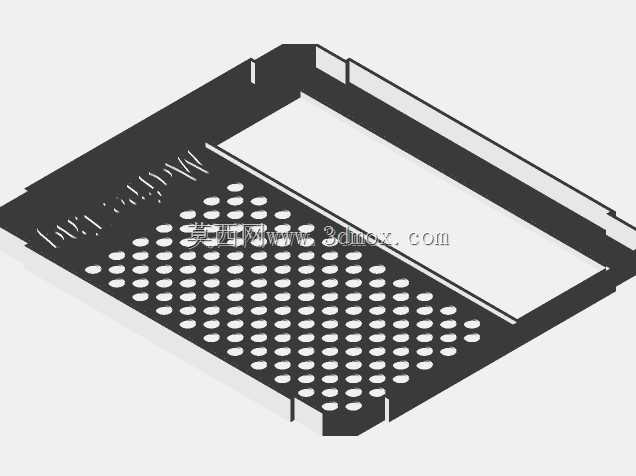

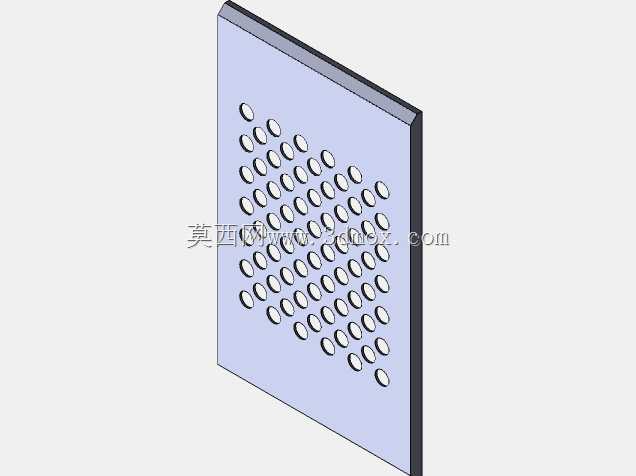

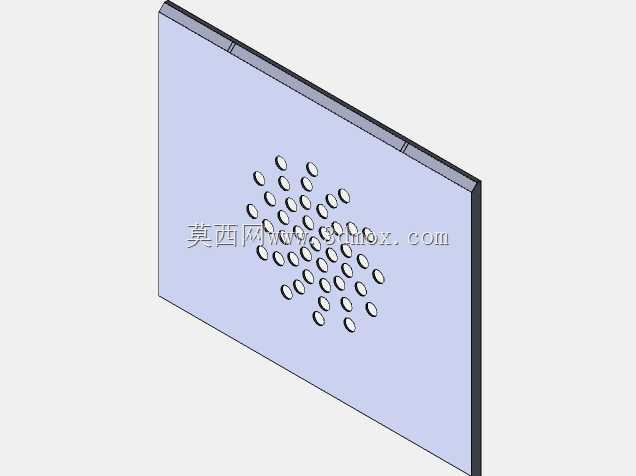

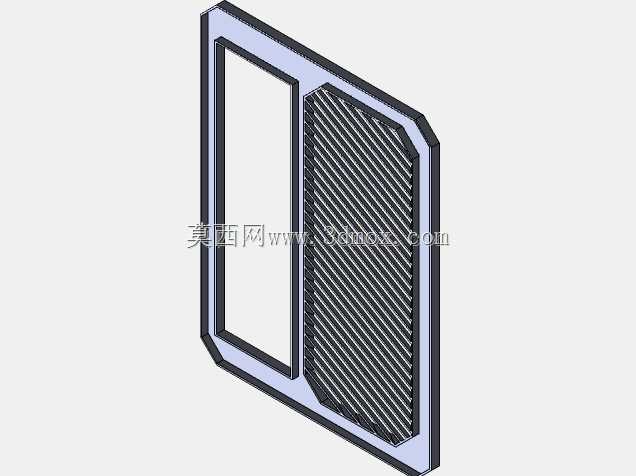

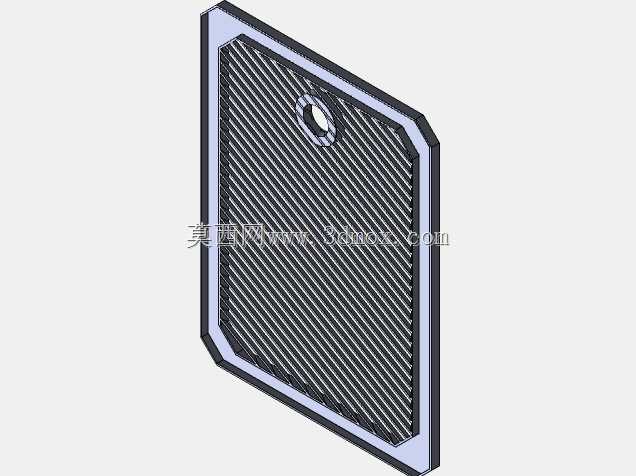

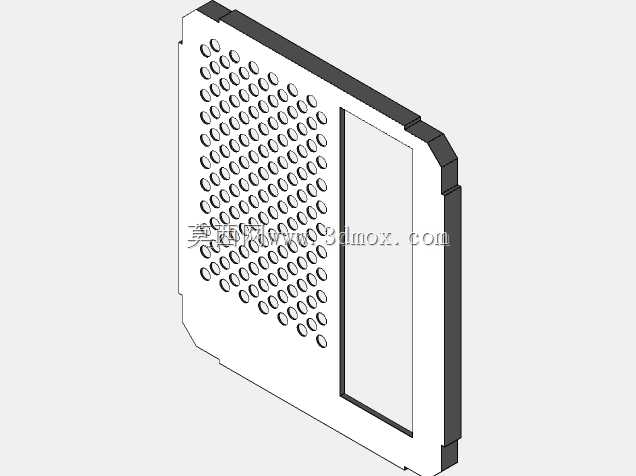

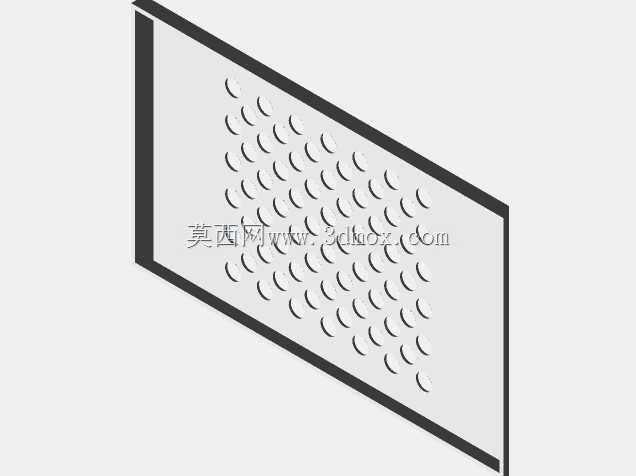

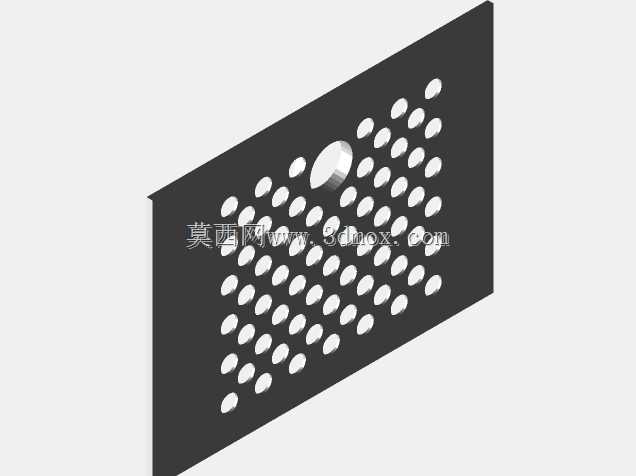

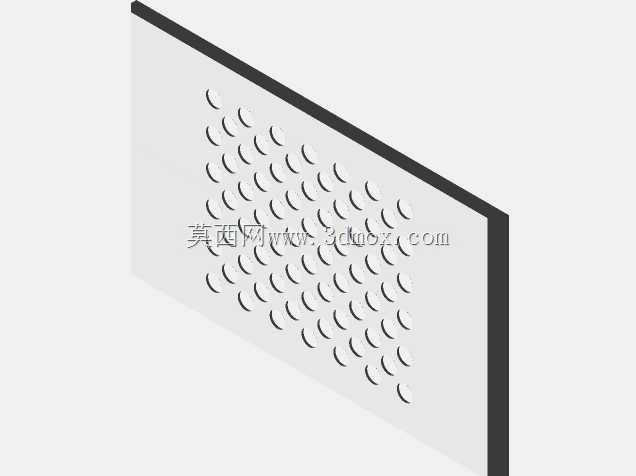

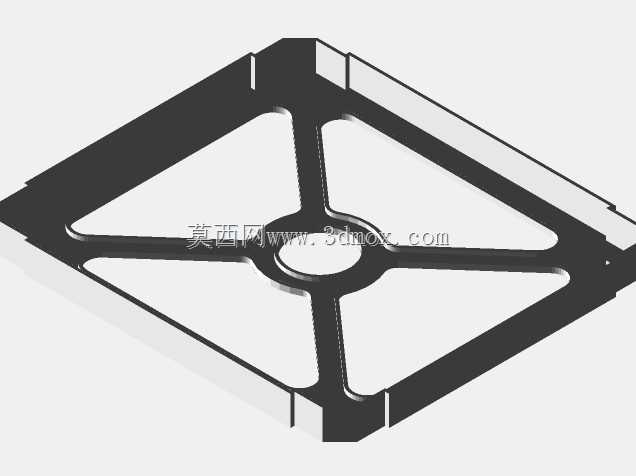

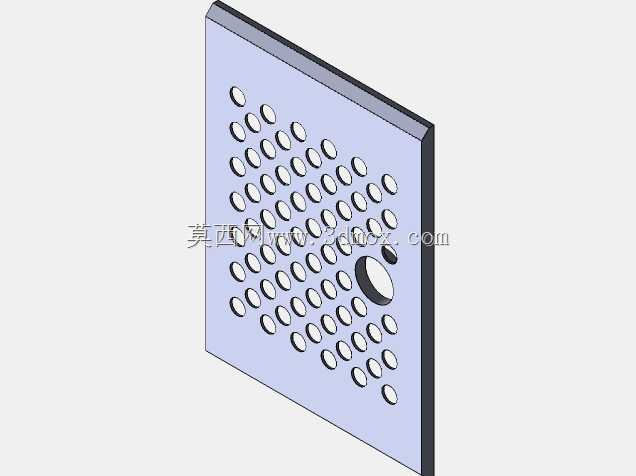

　　散热结构的设计是这类微型壳体的核心考量点，壳体的三个外露立面都做了阵列式通风孔布局，不同立面的开孔密度根据对应仓室内的元件发热功率做差异化匹配：核心CPU所在的中层区域，对应立面的通风孔孔径更大、排布更密集，正对CPU散热鳍片的出风方向，形成直通风道；电源层与存储层的开孔孔径稍小，在满足通风量需求的同时，避免大尺寸异物进入仓室触碰电路板。壳体顶部预留了标准的板卡安装位，开槽尺寸完全匹配主流微型ITX主板的固定孔位，边缘做了翻边加强结构，避免3D打印件长期受力出现翘曲变形。

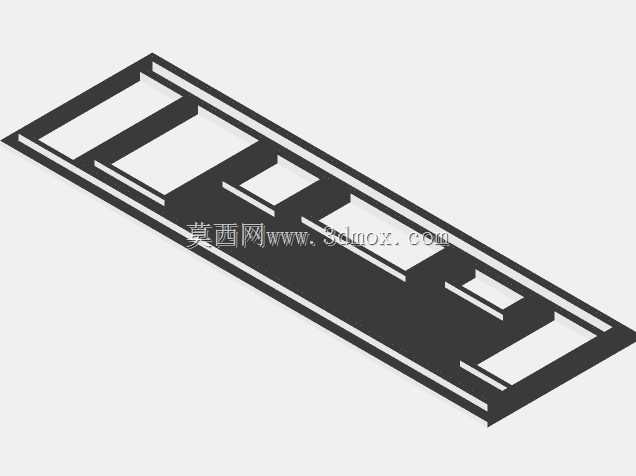

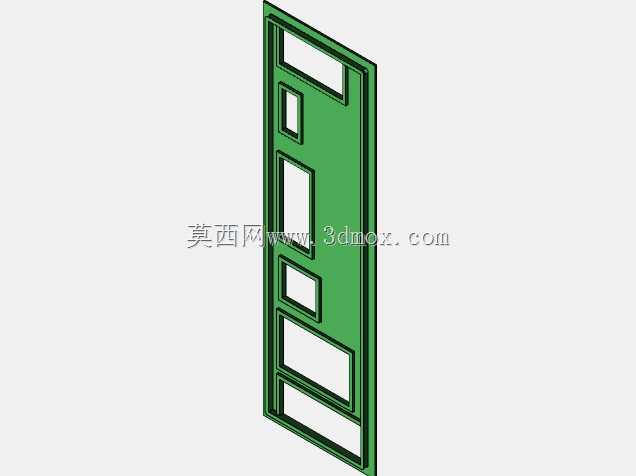

　　从安装边界来看，整个壳体的外轮廓尺寸控制在极小的范围内，可直接固定在标准DIN导轨上，也能通过背部的挂装孔固定在设备机柜内壁、工业设备的控制仓内，甚至桌面狭小空间内立式放置，不会占用过多安装空间。壳体的拼接缝处做了错位止口设计，既可以提升拼接后的结构刚性，也能避免液体飞溅从缝隙直接进入仓室内部，适配工业现场轻度防泼溅的使用需求。每个仓室的侧面都预留了接口避让位，对应USB、HDMI、网线、电源接口的标准位置，开孔边缘做了倒角处理，避免3D打印的层纹磨损接口外镀层，同时保证接口插接时无干涉。

　　设计过程中充分考虑了FDM3D打印的工艺特性，所有结构均做了无悬空角度优化，打印时无需添加支撑结构即可一次成型，减少后期支撑去除的工作量，也避免支撑残留影响结构装配精度。壁厚统一设置为1.8mm，既保证壳体有足够的结构强度承受板卡的重量，也不会因为壁厚过大导致打印时间过长、材料浪费。壳体内部的固定柱采用内嵌铜螺母的设计，在打印到对应层高时直接嵌入铜螺母，相比直接在塑料件上攻丝，反复拆装也不会出现滑牙问题，提升整个壳体的使用寿命。

　　在实际应用中，这类壳体不仅可以用作个人桌面的迷你主机外壳，也能适配工业现场的边缘计算网关、小型数据采集终端、嵌入式控制单元的防护需求，相比量产的标准金属机箱，3D打印的壳体可以根据实际使用的板卡尺寸快速调整结构，无需开模，小批量定制的成本极低，特别适合原型验证阶段的硬件开发、小批量专用设备的配套外壳使用。堆叠式的结构也让硬件升级变得更加简单，需要增加扩展板卡时，只需要打印对应的仓段叠加在原有壳体上即可，不用重新制作整个外壳，大幅缩短硬件迭代的周期。壳体表面的通风孔阵列除了散热功能外，也能起到一定的电磁屏蔽辅助作用，配合内壁贴装的导电铜箔，可以满足一般工业场景的电磁兼容要求，避免外界电磁干扰影响核心计算单元的稳定运行。
