2.5英寸机箱内置硬盘安装固定支架

　　日常做桌面级FDM设备改装时，不少玩家都会遇到机箱内部存储扩展的痛点——原厂机箱大多只预留了3.5寸机械硬盘的安装位，想加装2.5寸固态硬盘或者笔记本机械硬盘时，要么只能用扎带随意捆绑在机箱内壁，既影响内部风道走向，长期使用还容易因为设备运行震动导致硬盘接口松动，甚至出现盘体磨损的问题。这款2.5英寸硬盘安装固定结构，就是针对这类改装需求设计的适配部件，可直接通过桌面级熔融沉积成型设备制作，不需要额外开模，小批量定制或者个人改装都能快速落地。

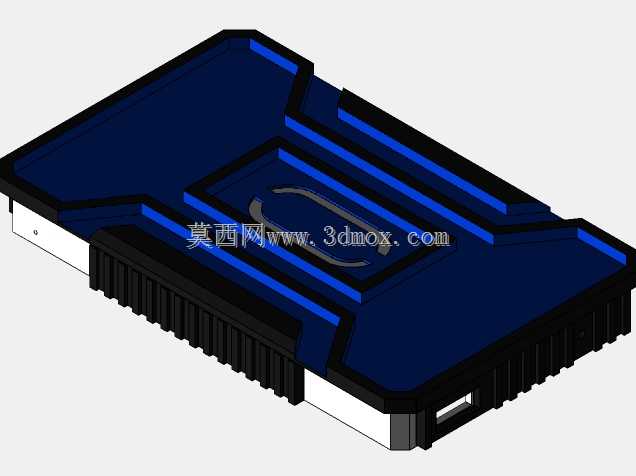

　　从实际安装场景来看，这款支架的安装边界完全贴合标准ATX、MATX机箱的闲置扩展空间，整体轮廓尺寸控制在105mm×75mm×12mm范围内，刚好匹配市面上绝大多数2.5英寸SATA固态硬盘、笔记本机械硬盘的外形尺寸，不会占用多余的机箱内部空间，也不会和显卡、内存、CPU散热塔这类已安装的板卡部件产生干涉。支架的盘体固定位预留了4个对应标准硬盘安装孔位的沉头槽，可使用M3规格的沉头螺丝将硬盘牢牢固定在支架上，沉头槽的深度经过校准，螺丝锁紧后端面完全和支架表面齐平，不会出现凸起剐蹭硬盘电路板或者机箱内壁的问题。

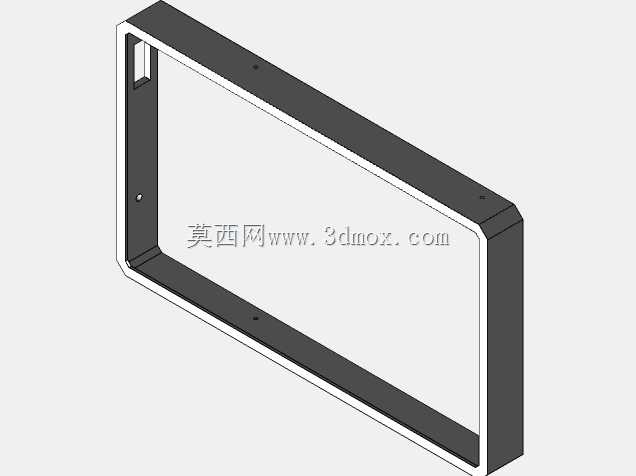

　　设计过程中优先考虑了安装的便捷性，支架侧边预留了和机箱硬盘笼安装位匹配的固定耳，固定耳上的腰型孔预留了2mm的调节余量，就算机箱原有安装位存在小范围的加工误差，也能顺利对位安装，不需要额外对机箱进行打孔或者打磨修改。支架和硬盘接触的面做了0.5mm的凸起限位筋，硬盘放置上去之后可以自动卡入定位，不需要反复调整孔位对齐，单人操作就能完成整个安装流程，全程不需要借助复杂的工装工具，只用一把普通的十字螺丝刀就能完成全部装配工作。

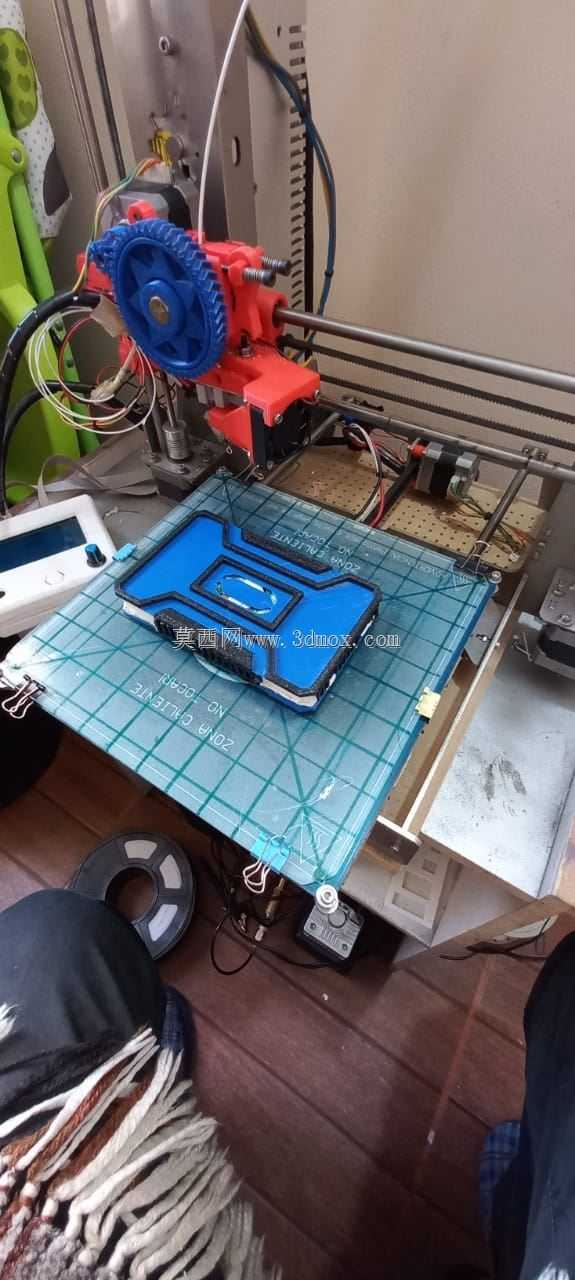

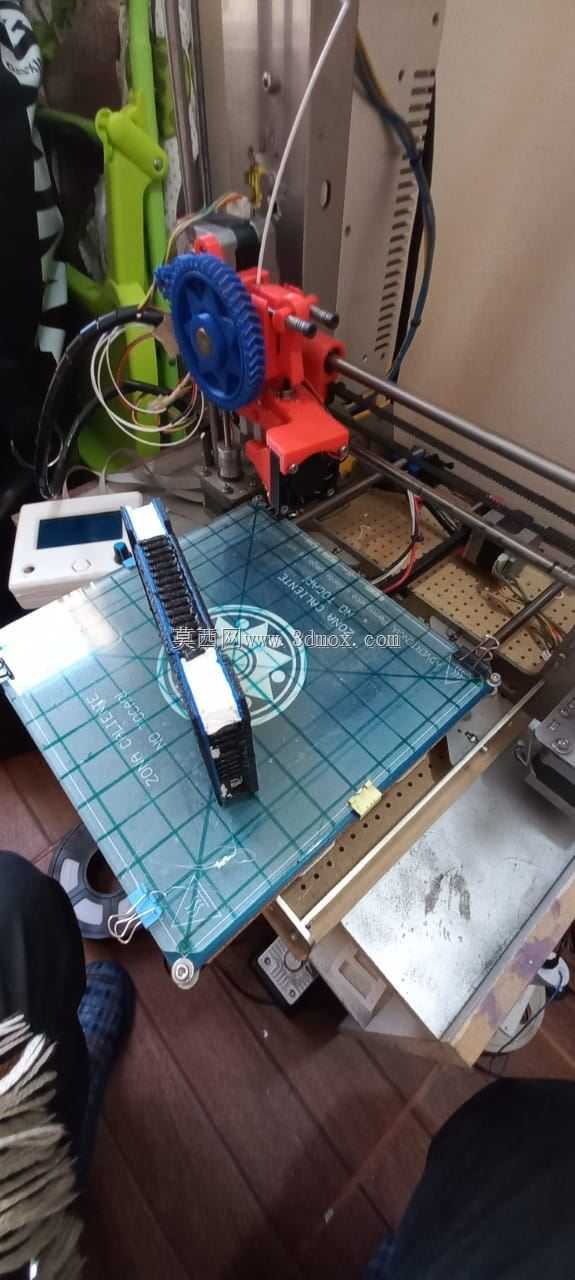

　　考虑到3D打印成型的工艺特性，整个支架的结构没有设计大角度的悬空面，所有加强筋的厚度都控制在2mm，打印时不需要添加额外的支撑结构，使用PLA、PETG这类常用的打印耗材就能顺利成型，成型后的部件强度完全可以满足硬盘固定的承重需求，就算机箱在搬运过程中产生一定的冲击，支架也不会出现断裂或者形变的问题。支架表面还预留了均匀分布的散热格栅，硬盘运行时产生的热量可以通过格栅间隙顺着机箱内部风道散出，不会因为支架包裹硬盘导致热量堆积，影响硬盘的运行稳定性和使用寿命。

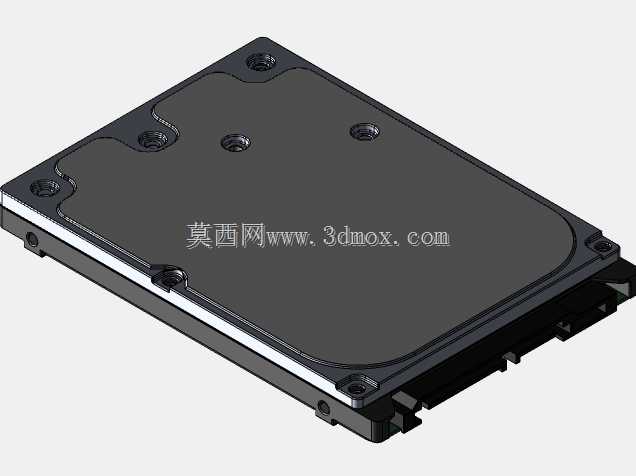

　　在实际装机测试中，这款支架可以适配绝大多数市售的2.5英寸存储设备，不管是7mm厚度的薄型固态硬盘，还是9.5mm厚度的笔记本机械硬盘，都能稳固固定，不会出现盘体晃动的问题。对于喜欢折腾机箱改装、搭建小型NAS存储主机的玩家来说，这类定制化的固定支架可以充分利用机箱内部的闲置空间，在不破坏原有机箱结构的前提下完成存储容量的扩展，相比市售的通用金属支架，3D打印制作的支架可以根据实际机箱的内部空间灵活调整尺寸，就算是异形机箱或者小尺寸ITX机箱，也能通过调整模型参数做出完全适配的固定结构，解决小众机箱配件难匹配的问题。

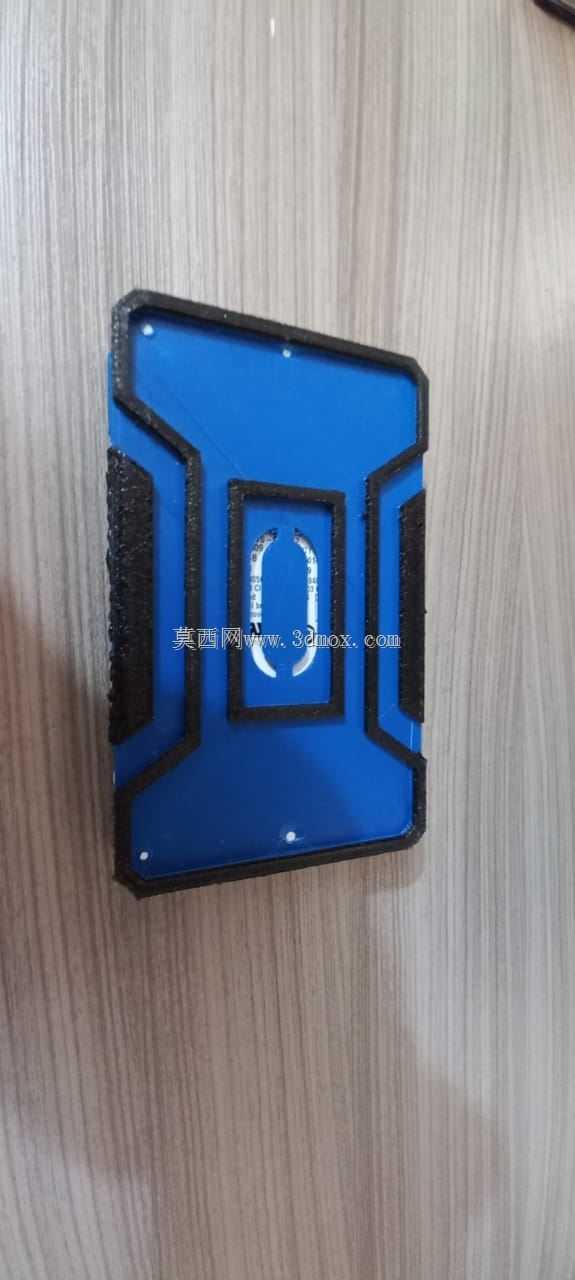

　　结构细节上，支架的边缘都做了R1的圆角处理，安装过程中不会划伤手部，也不会刮伤硬盘表面的喷漆层或者电路板。固定耳的位置做了加厚处理，锁紧安装螺丝时不会因为应力集中导致部件开裂，就算多次拆装也能保持结构强度。整个支架的壁厚均匀，打印过程中不会出现翘曲变形的问题，打印完成后只需要简单去除底部的打印支撑边就能直接使用，不需要做额外的打磨或者后处理，对于有快速改装需求的用户来说，从模型导出到打印完成投入使用，整个过程只需要不到两个小时，远快于网购配件的物流周期，也能根据实际使用需求灵活调整结构，比如需要加装减震垫的话，可以直接在模型对应位置预留橡胶垫的安装槽，进一步降低硬盘运行时的震动传递，减少机箱共振产生的噪音。
