光固化3D打印机树脂回收过滤漏斗

　　光固化打印车间里最容易被忽视的环节，往往发生在打印结束之后。料槽中剩余的光敏树脂不能直接倒回原瓶，里面混有成型失败的碎支撑、固化残渣、半固化凝胶颗粒以及从离型膜上脱落的细小碎屑，若不经处理直接回用，下一次铺料时这些杂质会被刮刀带到成型面，造成层纹缺陷、支撑根部虚连甚至整块平台报废。这个漏斗结构就是围绕树脂回用这一具体工序搭建的，目标是把倒料、过滤、导流三个动作合并到一个手持零件上完成，减少树脂在敞口容器间反复转移带来的滴落、氧化和皮肤接触风险。

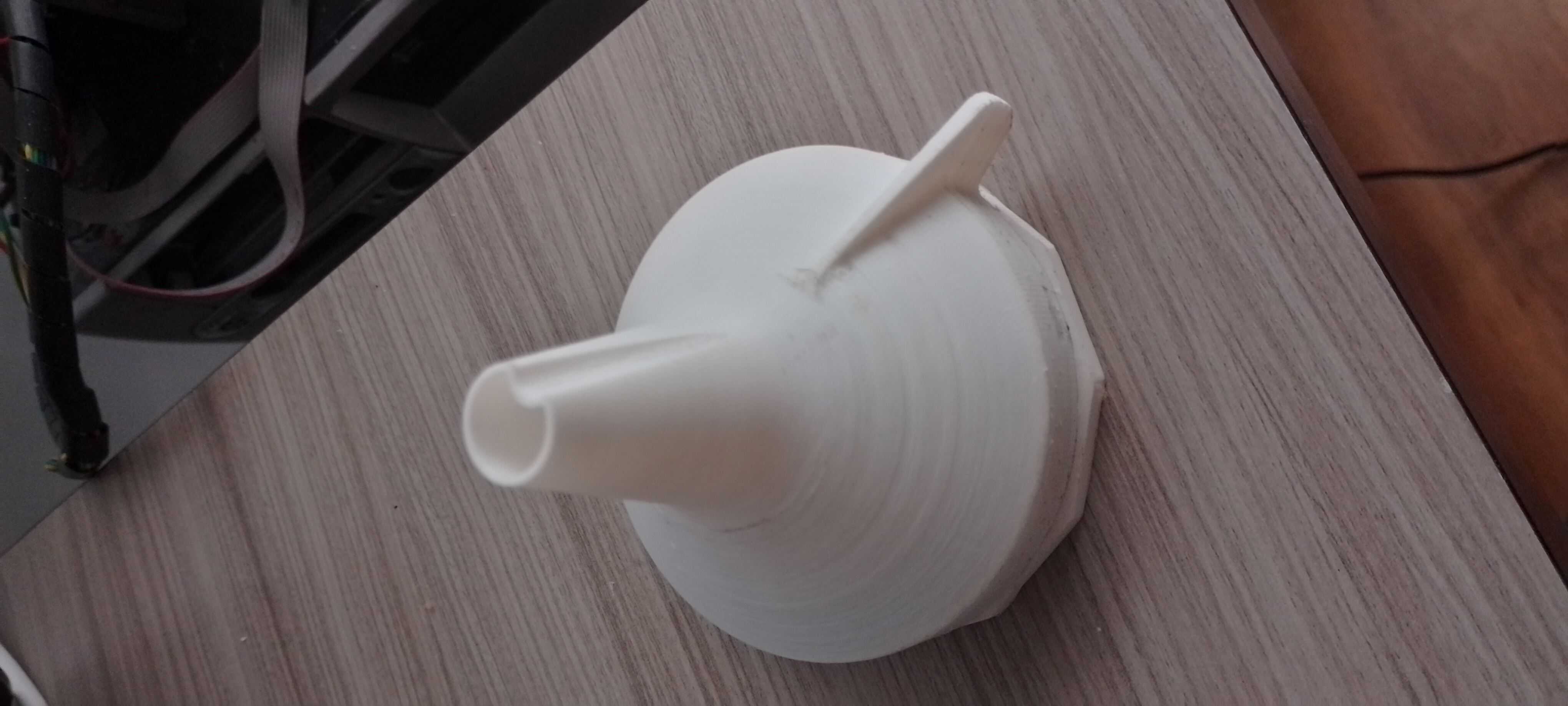

　　从使用现场看，操作者在拆除构建平台、沥干工件后，需要把料槽倾斜，让剩余树脂集中流向槽角。普通漏斗口径小、锥壁陡，树脂这种高黏度液体下流速度慢，稍不注意就会沿料槽外壁漫流。该结构把上部做成较大直径的浅锥盘，锥面过渡平缓，倒料时树脂先在盘内铺开，再沿锥壁向中心汇流，较大的承接面积允许料槽以较小倾角贴住漏斗边缘倾倒，手腕不需要长时间维持悬停姿态。锥盘一侧伸出的扁平耳片并非装饰，它承担两个实际功能：倾倒时可以抵住料槽边缘作为定位靠面，防止漏斗打滑移位；平放时耳片与漏斗下端出口形成三点支撑，让整件可以稳定搁在废液桶或树脂瓶口上，不必全程手扶。

　　下端导流嘴被设计成带小平面的圆柱收口，而不是简单的圆管。圆形嘴部插入标准树脂瓶口径时容易形成气塞，树脂下淌过程中瓶内空气无法及时排出，会出现咕嘟咕嘟的反喷；嘴部留出的平面与瓶口内壁之间构成排气通道，液体下行与空气上行互不干涉，回流过程连续平稳。嘴部长度经过控制，伸入瓶肩后即可停止，避免过长导管在满瓶时浸入液面，造成拔出瞬间带料滴漏。锥盘与导流嘴之间的壁厚按手持件受力习惯布置，根部做圆角加厚，长期按压、磕碰不易出现应力发白。

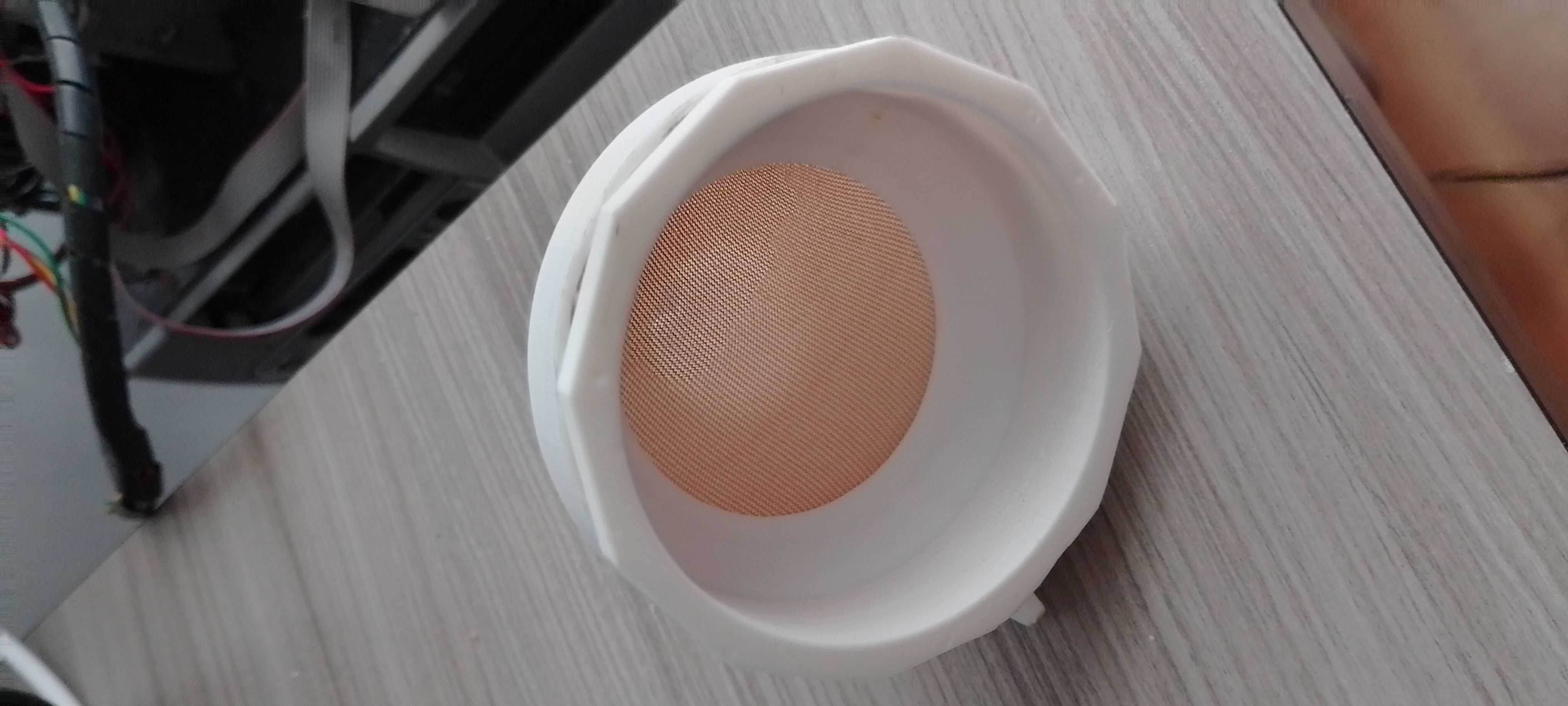

　　过滤功能通过锥盘内部可更换的滤网实现。滤网承托在锥体内壁的台阶上，残渣被截留在网面，干净树脂透网后从中心嘴流出。考虑到光敏树脂遇紫外光会持续固化，滤网在使用后可直接置于阳光下照射，待网孔内残留树脂固化成膜后整片剥离丢弃，省去用溶剂反复清洗滤网的麻烦；锥盘本体表面光滑、无死角，粘附的薄层树脂同样可以光照固化后撕除，维护方式与车间现有固化箱、阳光工位完全兼容。这也是该结构区别于普通实验室漏斗的关键——它不是按长期接触单一液体设计的玻璃器皿，而是按耗材类辅具思路设计的可快速清洁、可直接打印替换的工装。

　　外形边界方面，上部锥盘直径控制在单手握持可环抱的范围，能够覆盖常见光固化打印机料槽的倾倒角；整体高度压低重心，搁在瓶口时倾覆力矩小。导流嘴外径适配市面主流一千克装树脂瓶的内口径，同时小于多数废液收集桶的开口，换用不同容器时不需要额外转接。耳片伸出长度兼顾靠位与包装，不会在堆叠存放时互相干涉。锥壁斜度兼顾了导流速度与滤网面积：过陡则滤网有效平铺面积不足，过缓则树脂在锥面停留时间过长、回流效率下降，当前角度在高黏度树脂自重流动条件下能保持连续液流。

　　建模时需要重点关注三处几何关系。其一，滤网支撑台阶的直径与落差要给网片留出压边量，台阶过浅滤网会在液体冲击下浮起，过深则取网困难；其二，耳片与锥盘交接处需做圆滑过渡，该处在撬动料槽、悬挂滴干时承受弯矩，尖锐转角会成为裂纹起点；其三，导流嘴根部与锥体内腔的相贯线应避免形成环形凹槽，树脂在凹槽内积存固化后会堵塞流道，内壁以连续锥面直收口为佳。打印取向建议把导流嘴竖直向上、锥盘大端贴平台，锥壁自支撑即可成型，耳片方向避开刮刀回程路径，内部不需要填充过高密度，保证环向刚度、控制重量即可。

　　在产线布局上，这类漏斗通常与吸油纸、废树脂桶、固化灯位布置在同一个后处理工位，打印件拆除、料槽清理、树脂回用形成闭环。它解决的不是打印精度问题，而是辅材消耗与工序稳定性问题：碎渣被拦截在网面，回用树脂的清洁度稳定，刮刀与离型膜的划伤概率下降，操作者接触未固化树脂的时间缩短。对于多台光固化设备并行运转的车间，数个漏斗轮换使用、滤网随脏随换，比单一大型过滤装置更贴合小批量、多色树脂分开回收的实际需求。
