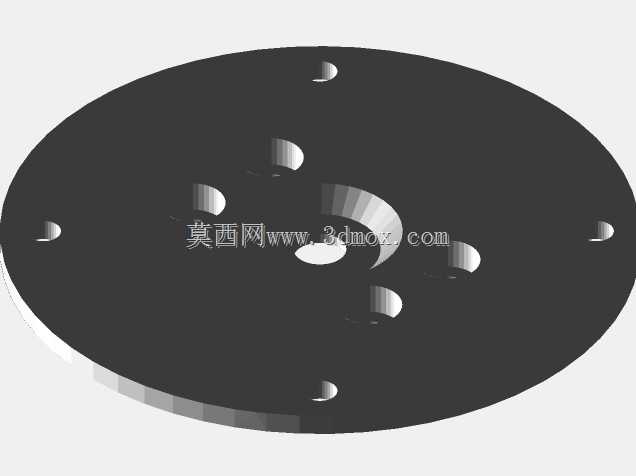

泵体结构3D打印成型组件设计

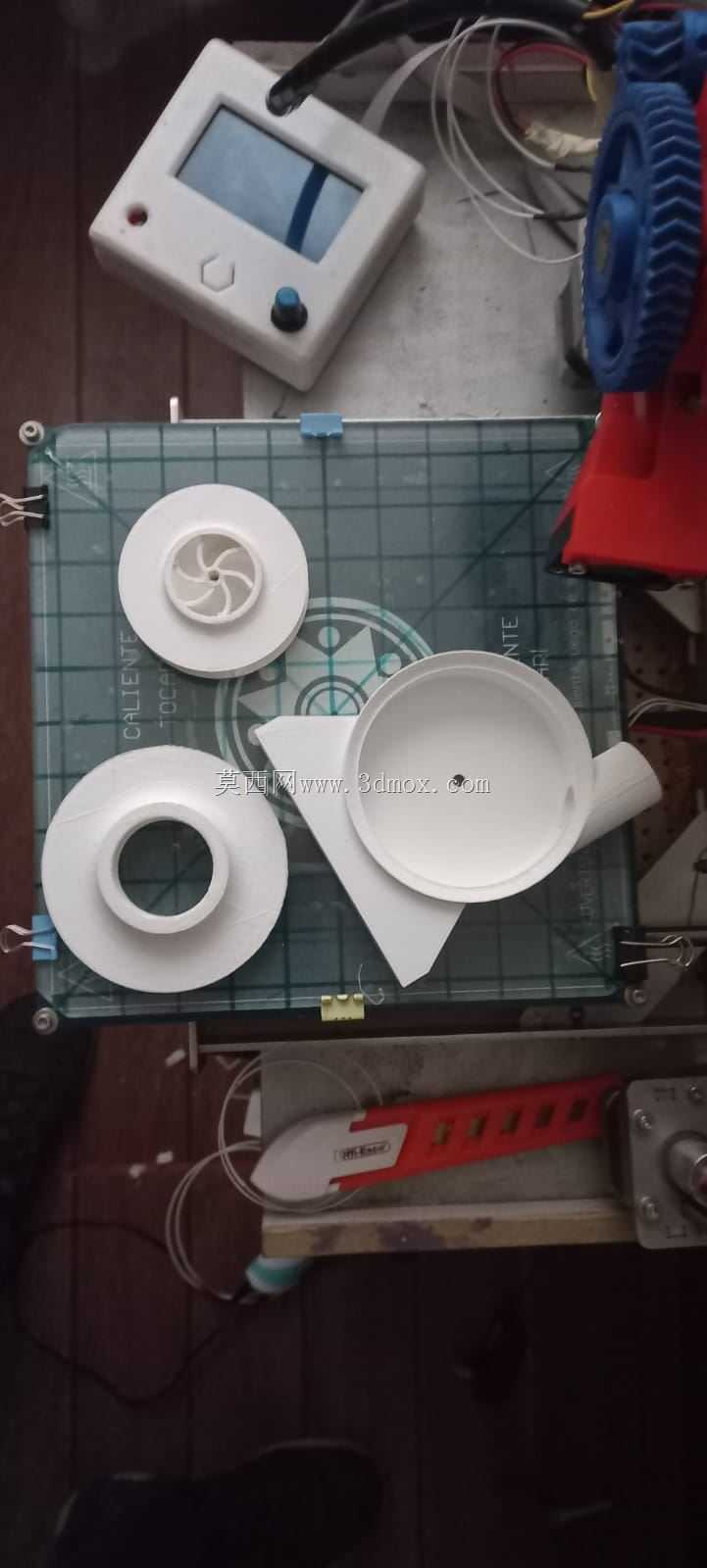

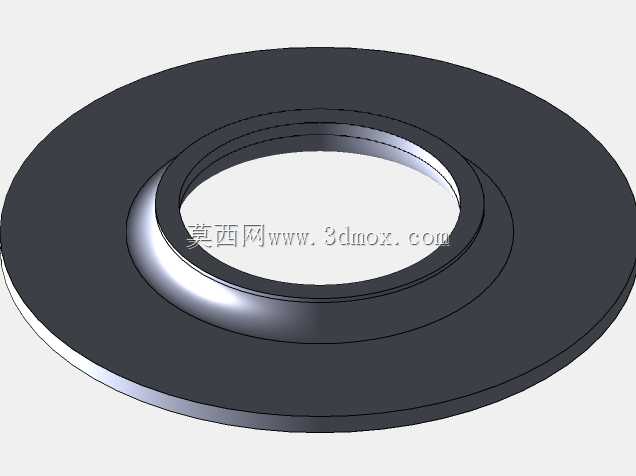

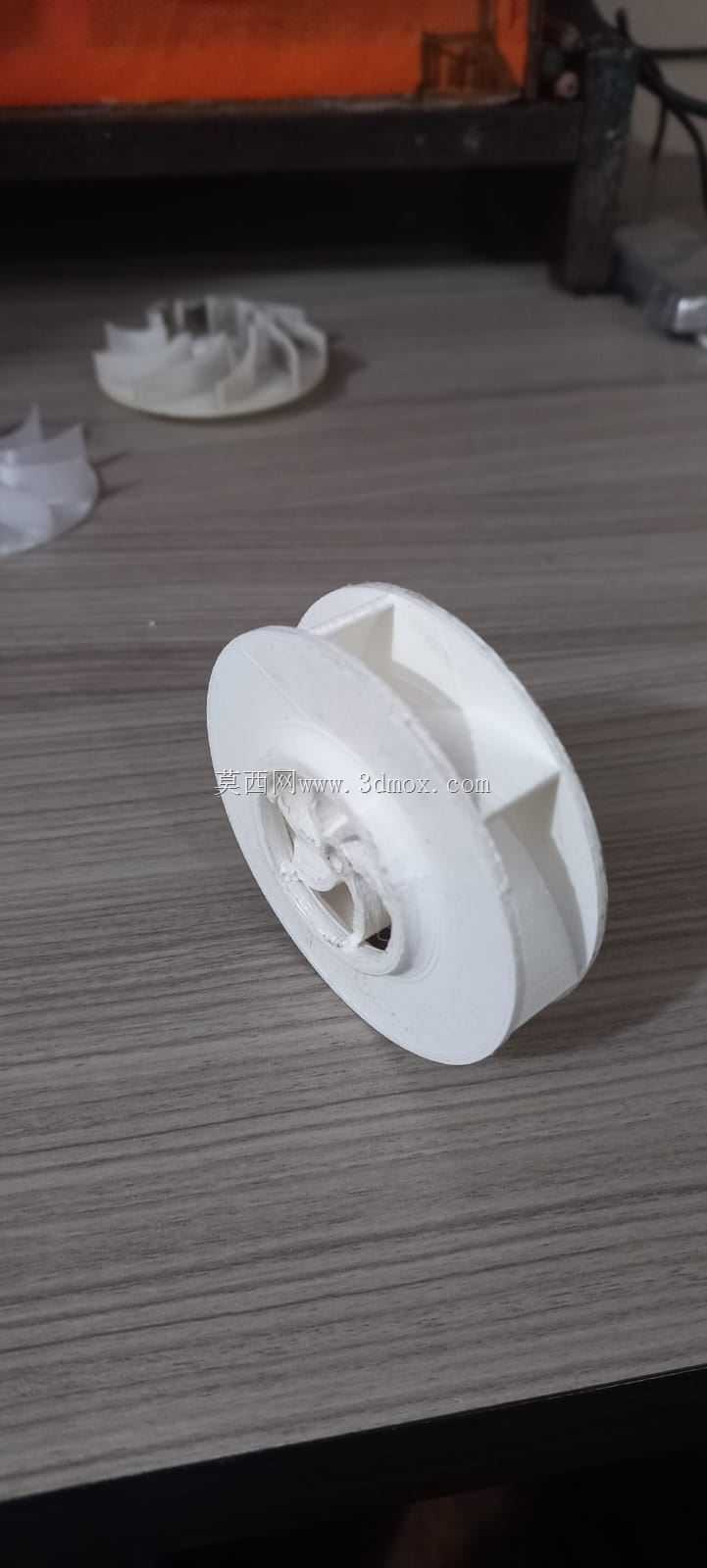

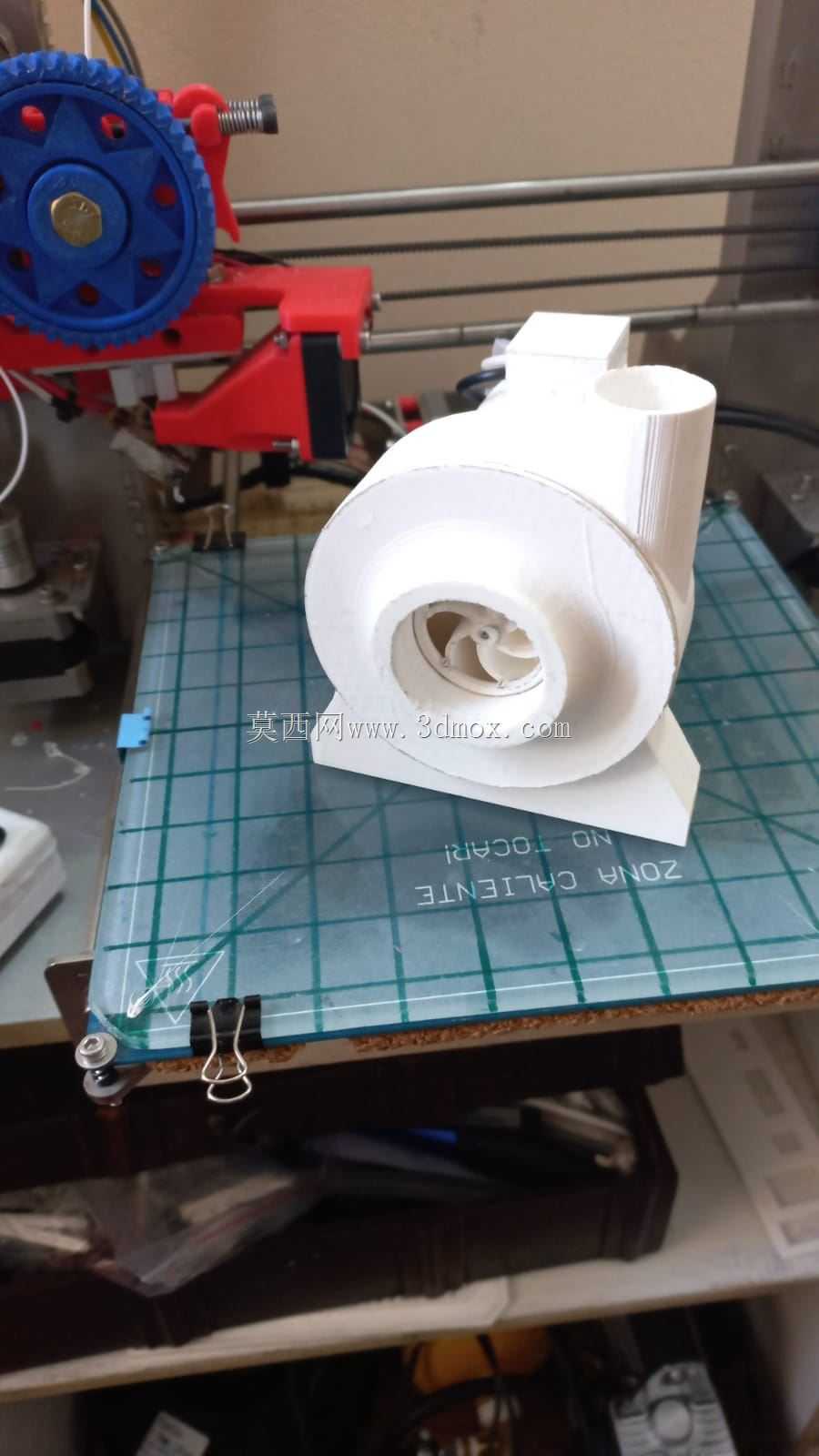

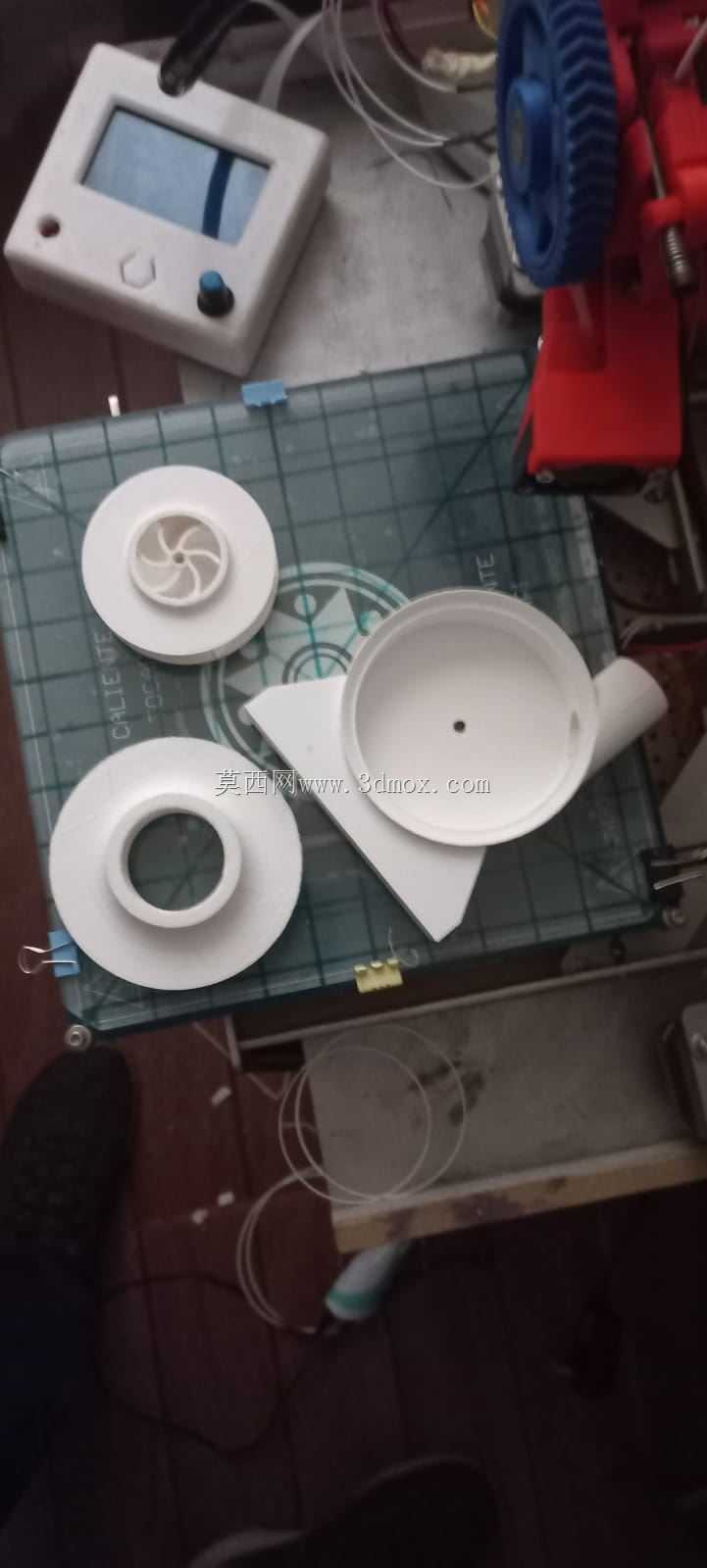

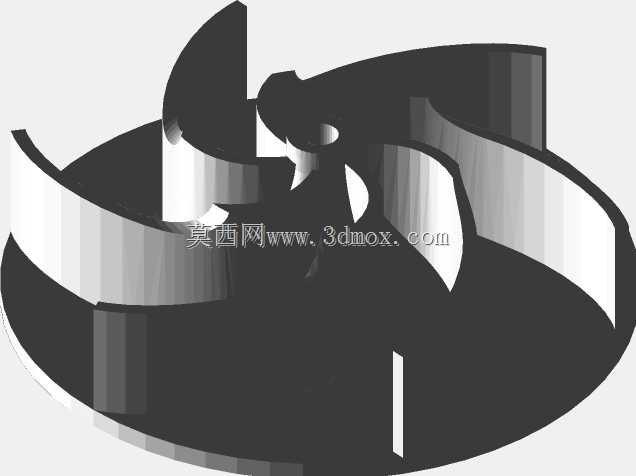

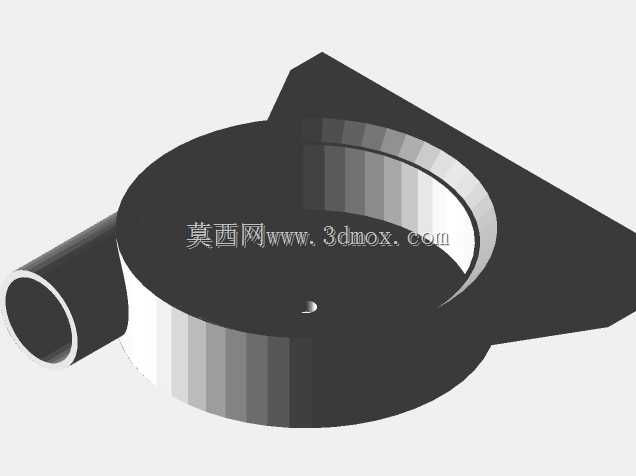

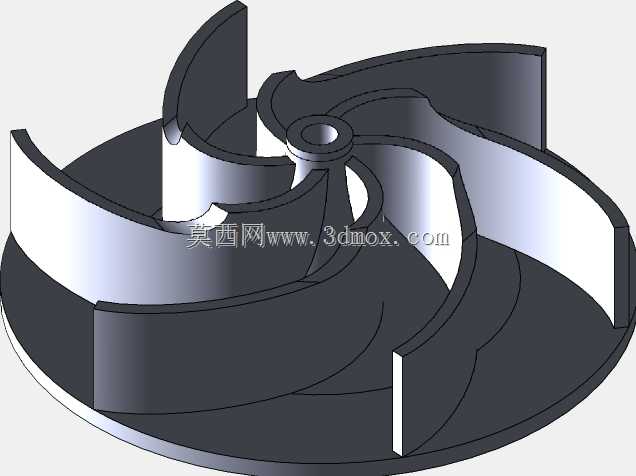

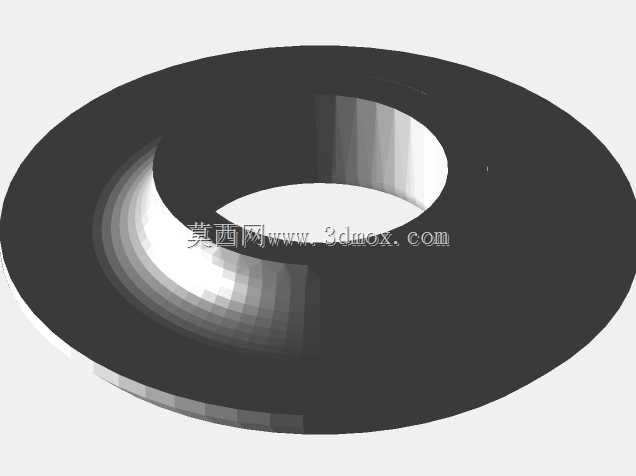

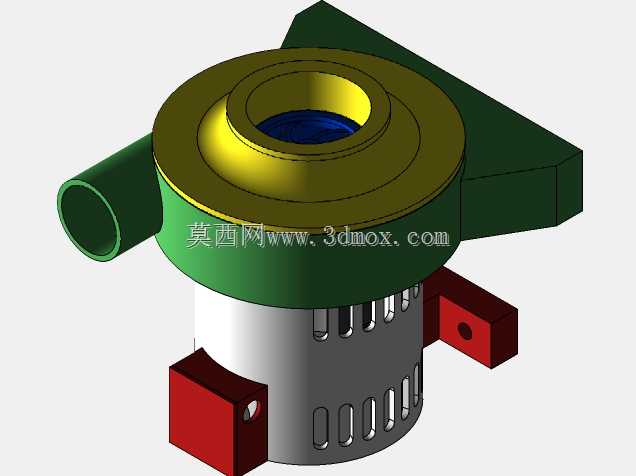

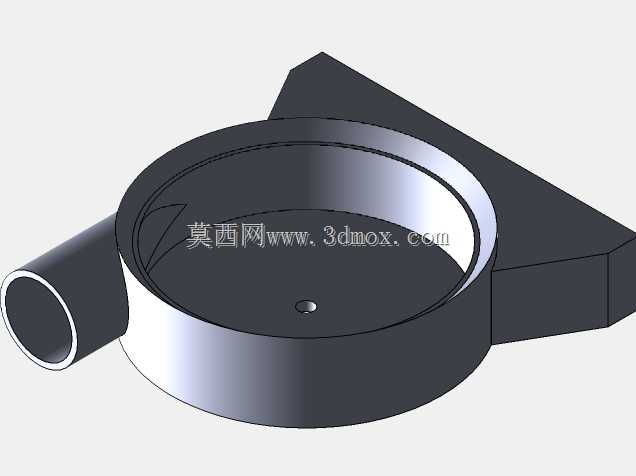

　　这套泵体组件的设计，最初是面向小流量流体输送场景的快速成型验证需求，适配桌面级熔融沉积3D打印工艺做结构迭代，不用开模就能完成功能样机的装配测试，在实验室小试、小型冷却循环系统、桌面级流体实验装置里都能找到对应的使用场景。从结构拆分来看，上部的蜗壳流道做了渐变截面设计，顺着叶轮旋转方向逐步扩大过流面积，能把叶轮甩出的流体动能平稳转化为压力能，减少流道内的紊流冲击，侧面切向布置的出口管段做了等径延伸，预留了标准管接头的安装余量，不用二次加工就能对接常规的流体管路。顶部的环形进水口做了圆弧过渡倒角，避免进水时产生局部涡流，降低入口处的流阻损失，也能减少叶轮入口的气蚀风险。中部的腔体是容纳叶轮的核心空间，

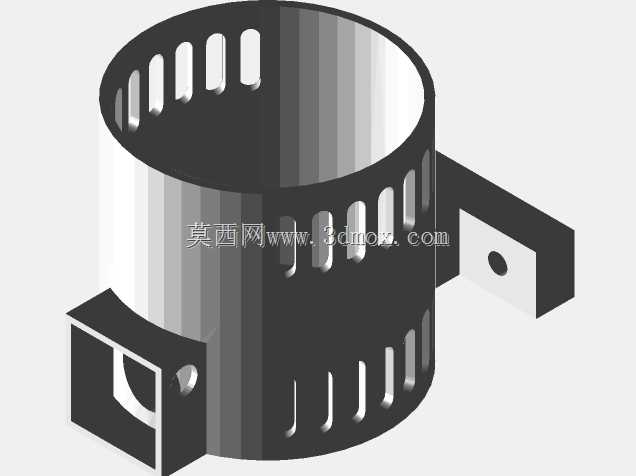

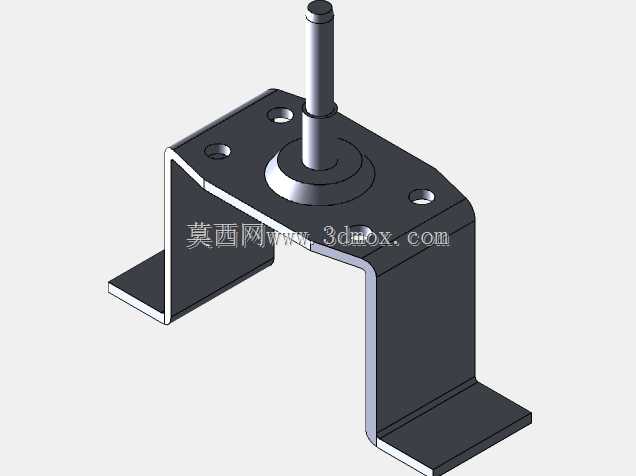

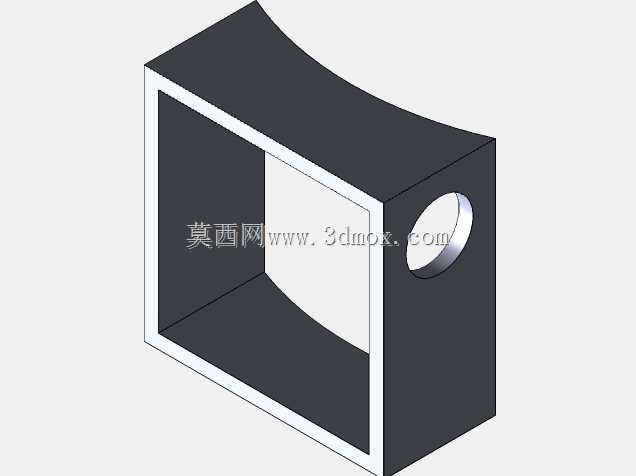

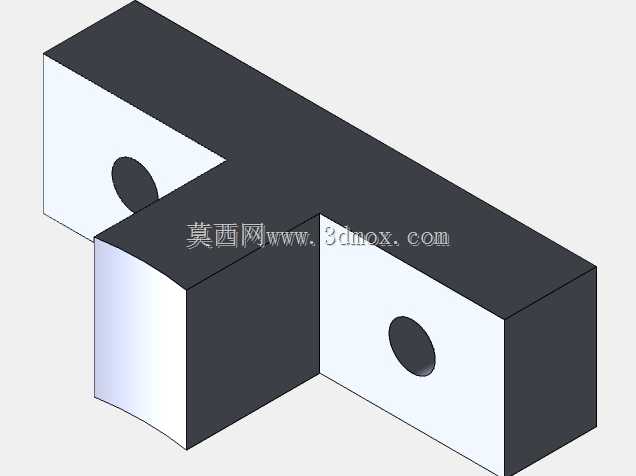

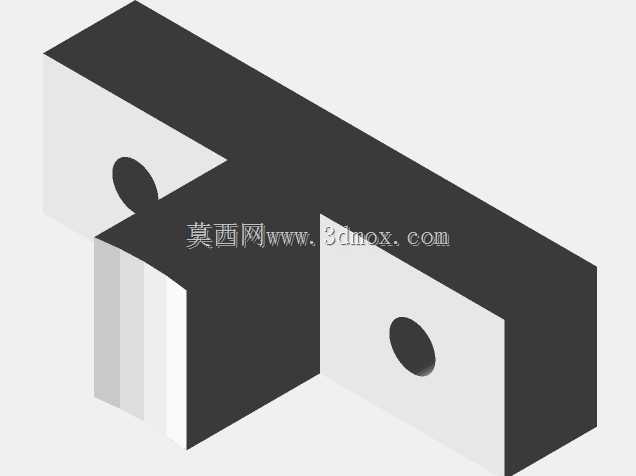

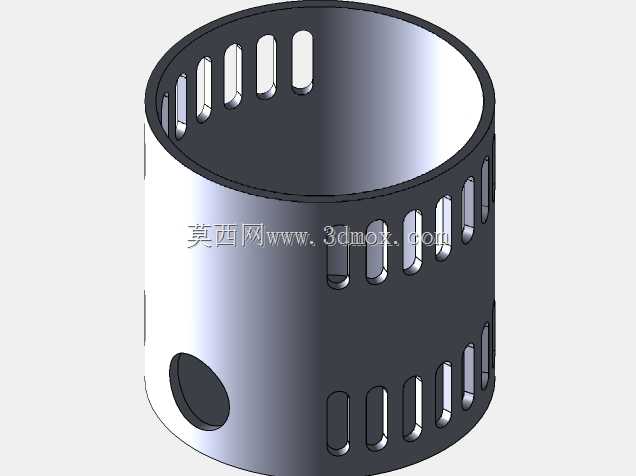

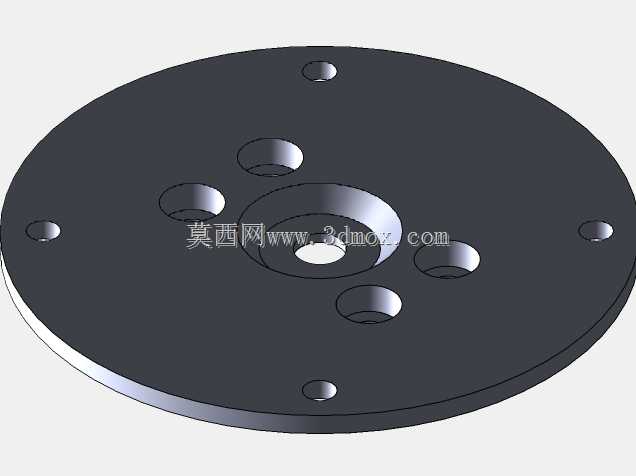

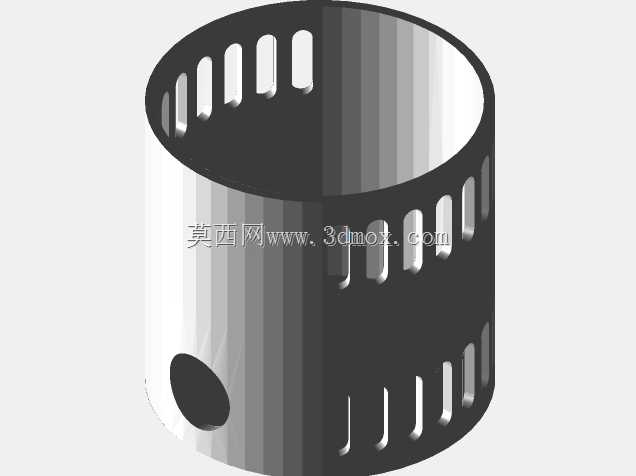

　　内壁和叶轮外缘预留了均匀的配合间隙，既不会因为间隙过大造成回流损失，也不会因为3D打印的层纹误差导致叶轮转动卡滞，腔体下部的台阶结构直接适配下部的动力段安装，同轴度定位靠止口配合保证，装配时不用反复调整对中，能大幅缩短样机的组装时间。下部的动力安装段做了周向散热槽设计，槽宽和槽深都匹配3D打印的最小成型壁厚，不会出现打印塌边的问题，这些散热槽能给内置的驱动电机提供对流散热通道，长时间连续运行时也能避免电机过热退磁。两侧的安装支座做了L型折弯结构，每个支座上都开了贯穿的安装孔，孔位的中心距按照常规小型设备的安装基准设计，既可以用螺栓固定在安装基板上，也能搭配减震垫使用，降低泵运行时的振动传递。

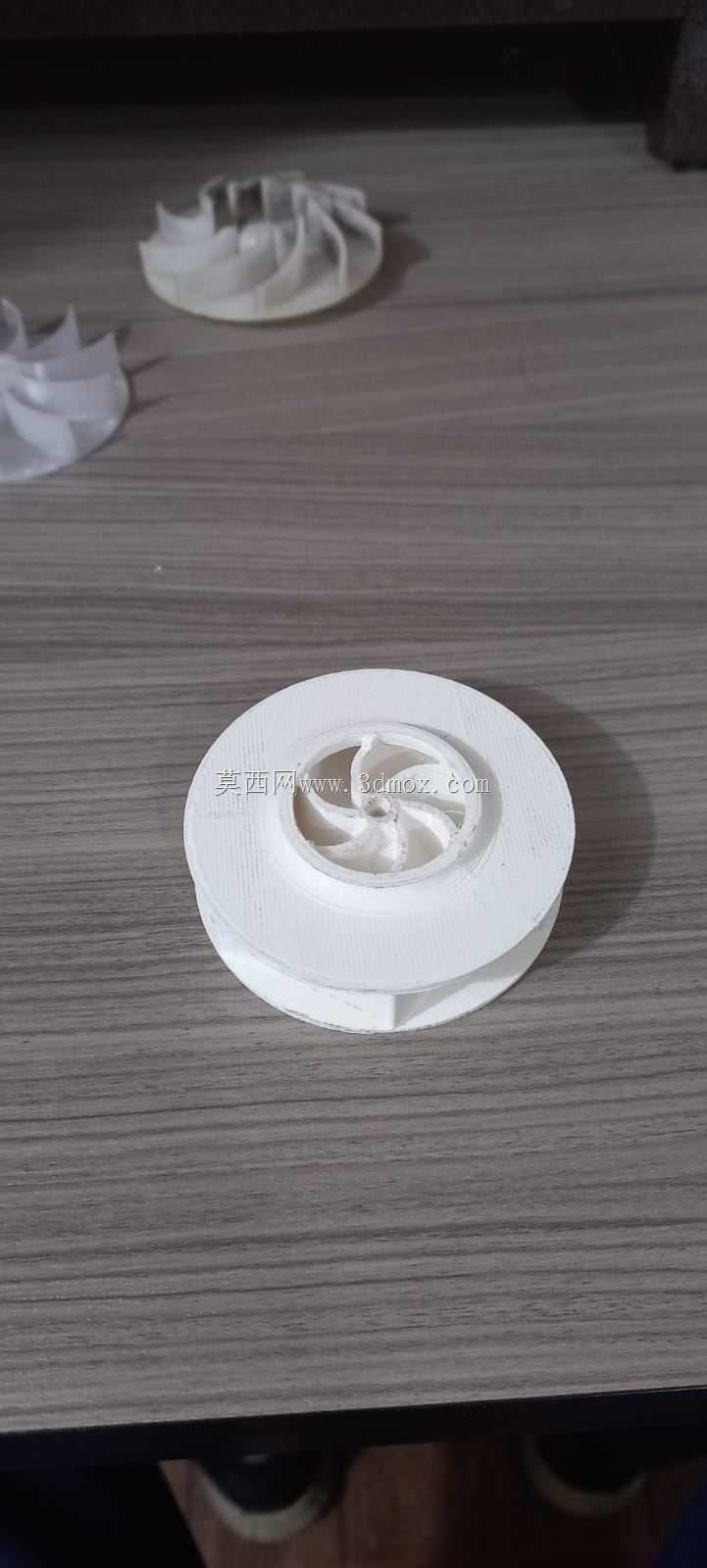

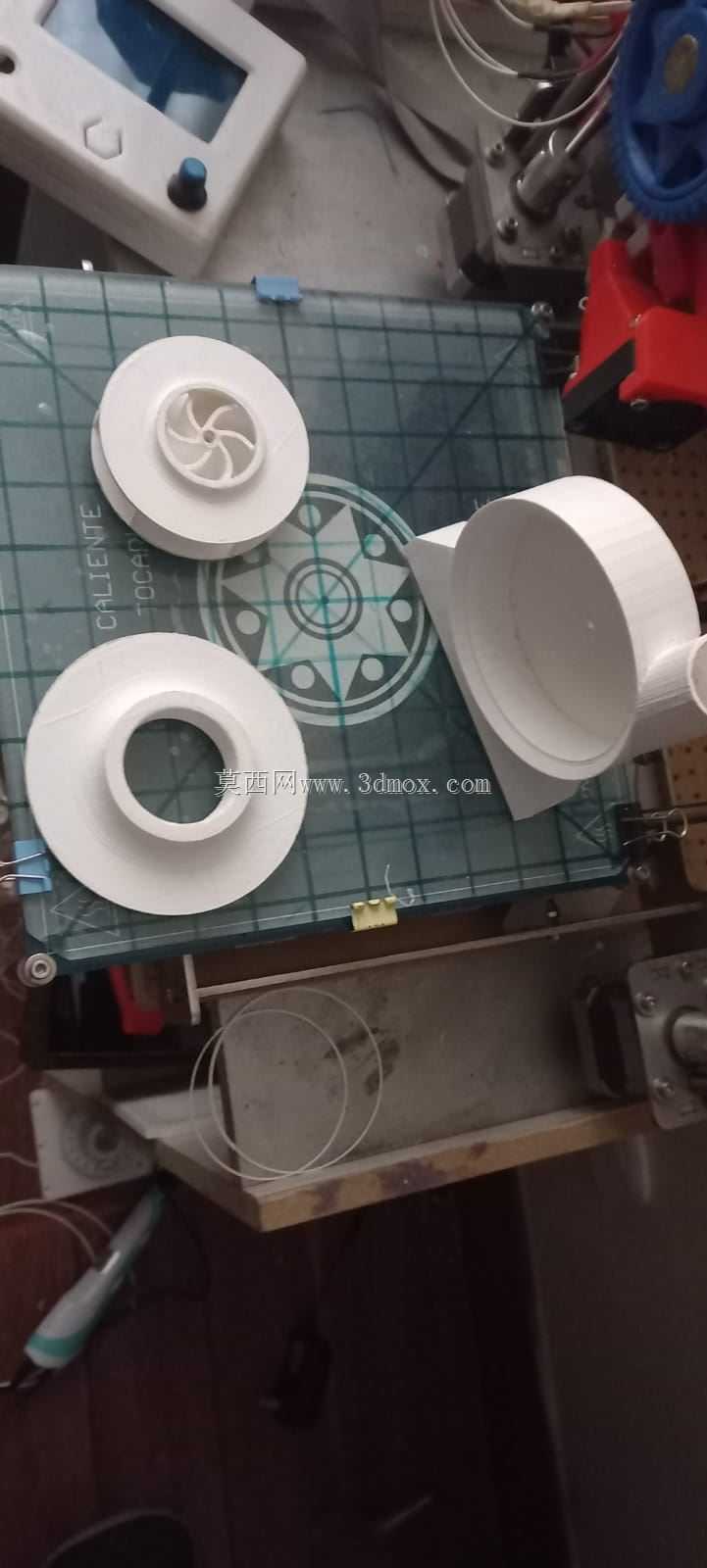

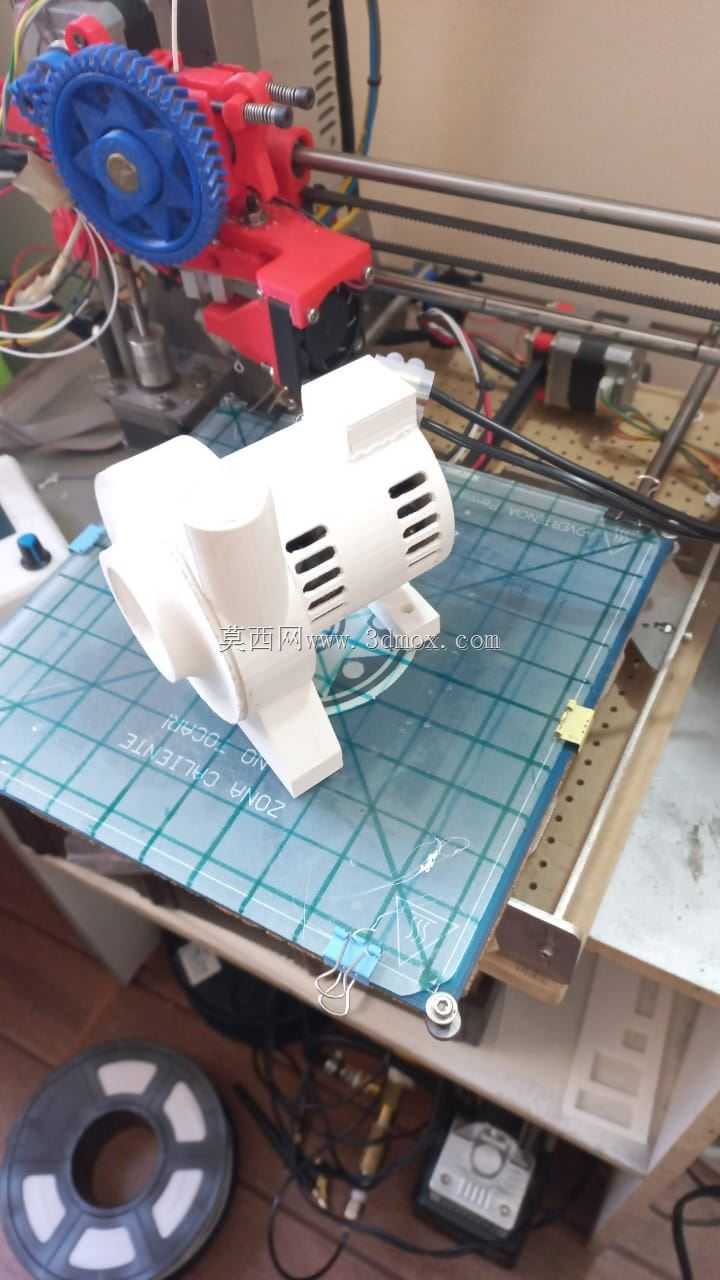

　　设计过程中特意把所有的悬空结构都做了45度以内的自支撑角度，打印时不需要额外添加支撑材料，拆件时也不用做复杂的支撑去除工作，能减少后处理的工作量，各个配合面都预留了0.2mm的打印余量，打印完成后稍微打磨就能达到装配要求。流道内壁做了圆弧过渡处理，没有直角突变结构，既可以减少流体滞留，也能避免打印时出现应力集中导致的部件开裂。整个组件的安装边界做了严格控制，整体外轮廓不会超出常规小型实验装置的安装空间，进出口的位置高度也匹配常规管路的布置高度，不用额外做转接弯头就能完成管路对接。在功能验证阶段，这套结构可以直接用来测试不同转速下的流量、压力参数，也能快速更换不同参数的叶轮做对比测试，相比传统机加工的泵体样机，

　　制作周期能缩短70%以上，成本也只有金属机加工件的十分之一，非常适合前期的方案迭代阶段使用。结构上所有的壁厚都做了等强度设计，承压部位的壁厚比非承压部位厚1.5mm，既可以满足0.1MPa以内的低压流体输送要求，也不会因为壁厚过大增加打印时间和材料消耗。支座的受力位置做了局部加厚处理，螺栓锁紧时不会出现开裂变形，安装孔的周边做了凸台结构，分散锁紧时的应力，避免长期使用后出现安装孔开裂的问题。
