单跨双坡钢结构厂房承重框架结构设计

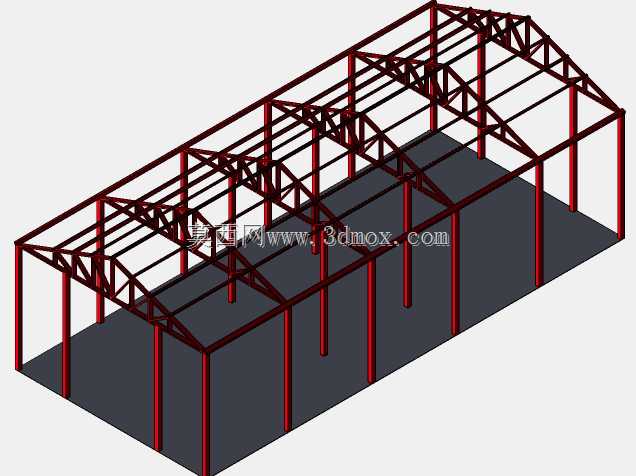

　　纵向柱距可根据实际生产需求调整为6米标准模数，适配常规工业厂房的柱网布置习惯。设计过程中首先明确了安装边界的约束条件：钢柱底部采用刚接节点与基础承台连接，可有效传递竖向轴力、水平剪力以及柱底弯矩，避免结构在水平风荷载作用下出现侧移超标问题；柱顶与屋架桁架的连接节点采用刚性焊接节点，保证刚架的整体受力性能，减少节点变形带来的结构次应力；纵向系杆与柱身的连接采用铰接节点，仅传递纵向水平力，不约束柱身的竖向变形与温度变形，避免温度应力累积造成构件屈曲。从构件截面选型来看，竖向承重柱采用焊接H型钢截面，截面高度根据柱高与跨度匹配，翼缘宽度满足平面外稳定要求，柱身沿高度方向每隔一定距离设置横向加劲肋，避免柱身在受压状态下出现局部失稳；这套钢结构承重框架主要面向中小型工业生产厂房的主体结构搭建场景，可适配机械加工车间、仓储中转库房、轻型产品组装生产车间等多种使用需求，框架本身作为整个厂房的核心受力载体，承担屋面荷载、墙面围护荷载、风荷载、雪荷载以及日常生产过程中可能出现的局部附加荷载，是整个厂房结构安全的核心组成部分。从结构选型来看，这套框架采用单跨双坡的经典门式刚架布局，纵向设置多排等间距钢柱作为竖向承重构件，柱顶通过纵向系杆串联形成整体受力体系，屋盖部分采用三角形桁架结构替代传统实腹式钢梁，在保证屋面坡度满足排水要求的前提下，大幅降低构件自重，同时提升屋盖部分的竖向承载冗余量，适合跨度在18米到24米区间的中小型厂房使用，

　　屋架桁架的弦杆采用等边角钢双拼截面，腹杆采用单角钢截面，所有杆件节点均采用节点板焊接连接，节点板尺寸根据杆件内力计算确定，保证焊缝长度满足传力要求，避免节点先于杆件破坏。这套框架的外形尺寸可根据实际场地条件灵活调整，檐口高度可适配6米到12米的常规厂房需求，屋面坡度取1:10的常规取值，既满足屋面彩钢板的排水坡度要求，又不会造成屋架高度过大浪费材料；纵向总长度可根据生产场地的实际长度调整，每一个柱距作为一个独立的安装单元，可实现分段预制、现场拼装的施工模式，大幅缩短现场施工周期。在实际使用过程中，这套框架可直接适配常规的彩钢夹芯板围护体系，墙面檩条与屋面檩条可直接通过螺栓连接在柱身与屋架弦杆的预留孔位上，

　　不需要额外在主结构上现场钻孔，减少现场施工对主结构防腐层的破坏；框架本身预留了吊车梁的安装牛腿位置，若后续生产需要加装10吨以下的单梁桥式吊车，可直接在牛腿上安装吊车梁，不需要对主框架进行额外加固，预留了足够的生产升级空间。从结构受力逻辑来看，这套框架的传力路径清晰明确：屋面的竖向荷载通过檩条传递给屋架桁架，桁架将荷载转化为弦杆的轴力传递给柱顶，再通过钢柱传递给基础；水平方向的风荷载通过墙面围护结构传递给柱身，再通过柱间支撑传递给基础，纵向水平力通过柱顶系杆与柱间支撑分散到各个柱列，避免单个柱身承受过大水平力。设计过程中充分考虑了钢结构的防腐与防火需求，所有构件在预制阶段均完成除锈与防腐涂层施工，

　　现场拼装节点在焊接完成后补做防腐涂层，构件截面尺寸预留了足够的防火涂层厚度空间，可根据厂房的防火等级要求直接在构件表面涂刷防火涂料，不需要额外调整构件截面。这套框架的安装边界要求较为宽松，对基础的不均匀沉降容忍度较高，柱脚刚接节点可适应一定范围内的基础沉降差，不会造成结构内力的大幅变化，适合地质条件相对一般的工业园区场地使用；构件之间的连接节点均采用标准化设计，所有螺栓孔位均采用模数化布置，现场安装时不需要进行二次切割与焊接，仅通过螺栓连接与少量现场焊缝即可完成整体拼装，对现场施工人员的技术要求较低，可有效降低施工过程中的人为误差，保证结构安装精度。在日常使用过程中，这套框架的维护成本较低，所有主结构构件均外露布置，日常巡检时可直接观察到构件的变形与防腐层破损情况，可及时进行维护修补；结构本身的冗余量充足，在局部构件出现轻微损伤的情况下，不会引发整体结构的连续坍塌，为后续的维护加固预留了足够的操作空间。
