颗粒物监测用壁挂式传感器安装支架

　　这款壁挂式安装结构主要面向室内外颗粒物浓度监测场景设计，核心作用是承载PMS5003颗粒物传感器与reTerminal交互终端，解决监测点位设备零散布设、走线杂乱、观测角度不合理的实际工程问题。在环境监测点位布设的实际作业中，多数传感器直接裸露固定在墙面，不仅接线端容易受外力拉扯脱落，显示屏朝向也难以匹配运维人员的站立观测视角，长期使用中还容易积灰、受外力磕碰损坏，这款结构正是针对这些现场痛点做的针对性设计。

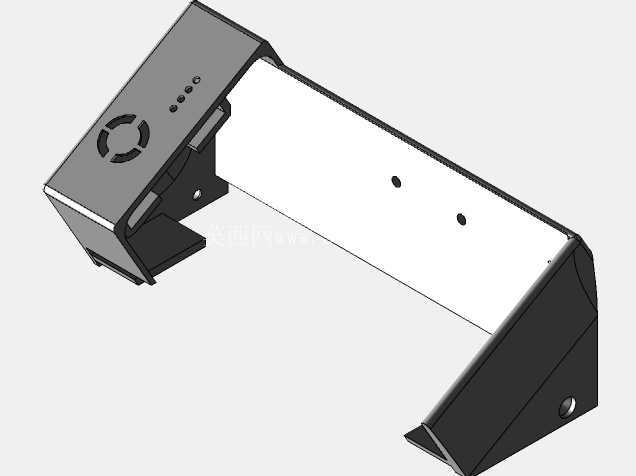

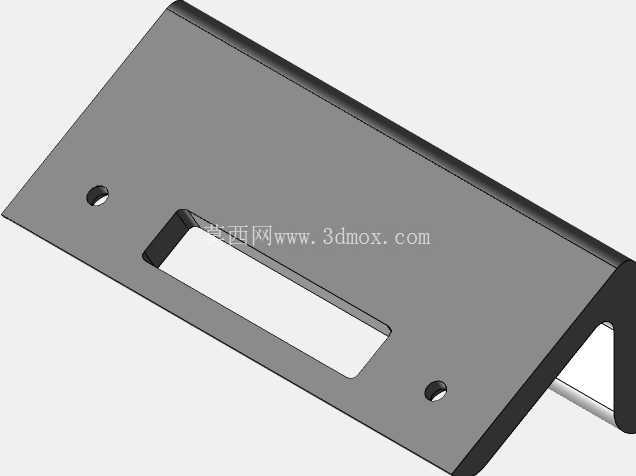

　　结构整体采用L型折边承载形态，主体安装面预留两个标准固定孔位，可直接通过膨胀螺丝固定在混凝土墙面、彩钢板立面或者设备机柜外侧，安装时不需要额外做转接支架，固定孔位做了沉头处理，螺丝安装后不会突出安装面，避免干涉后续设备装入。承载传感器的腔体做了半包围防护设计，传感器装入后四周有挡边限位，不会因为现场振动或者外力触碰出现移位，腔体预留了走线缺口，传感器的供电线、通讯线可以从缺口处规整引出，顺着支架背面的理线槽延伸到墙面布线管，避免线材外露被拉扯或者老化加速。

　　交互终端的安装面做了30度仰角倾斜设计，这个角度是经过现场实测确定的：当支架安装在距离地面1.5米的常规墙面高度时，站立状态的运维人员视线刚好与终端屏幕垂直，不需要低头或者仰头就能清晰读取屏幕上的颗粒物浓度数据，日常巡检的时候不需要额外调整姿态就能快速完成数据核对。倾斜面与后方的墙面固定段之间做了三角加强筋连接，筋板厚度根据PLA材质3D打印的受力特性做了匹配，装入总重量不超过500g的终端与传感器后，长期使用不会出现倾斜面下垂变形的问题。

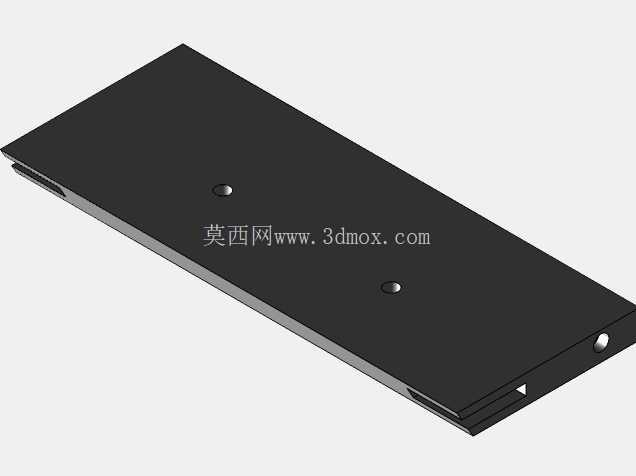

　　设计阶段特意考虑了现场安装的容错空间，配套的两个壁挂挂耳件做了尺寸差设计，其中一件的卡合间隙比另一件大0.8mm，现场安装的时候如果墙面打孔出现轻微的位置偏差，不需要重新打孔，只需要调整两个挂耳的卡入深度就能完成支架挂装，降低现场施工的精度要求。如果是采用3D打印方式自制该结构，打印完成后可以根据实际墙面的平整度，对挂耳的贴合面做轻微打磨裁切，保证支架安装后与墙面贴合紧密，不会出现晃动。

　　结构的所有棱边都做了R2的圆角处理，安装过程中不会划伤施工人员的手部，传感器装入位置的边缘做了导向斜角，传感器推入腔体的时候不需要刻意对准，顺着斜角就能滑入到位。终端固定面预留了四个定位柱，终端放置后可以直接卡入定位柱，不需要额外打胶或者上螺丝固定，后续需要拆卸维护的时候直接向上抬起就能取下，方便传感器校准、终端固件升级等日常运维操作。

　　从安装边界来看，支架整体突出墙面的距离为120mm，安装后不会占用过多的通道空间，即使是在狭窄的设备走廊、楼道监测点位安装，也不会影响人员正常通行。传感器腔体的进风面没有做遮挡设计，保证空气可以自然流通到传感器检测区域，不会因为结构遮挡导致监测数据出现偏差。腔体下方预留了1mm的缝隙，日常积灰或者意外溅入的水滴可以顺着缝隙排出，不会在腔体内部积存损坏传感器电路。
