手动多用途粮食谷物研磨加工设备结构

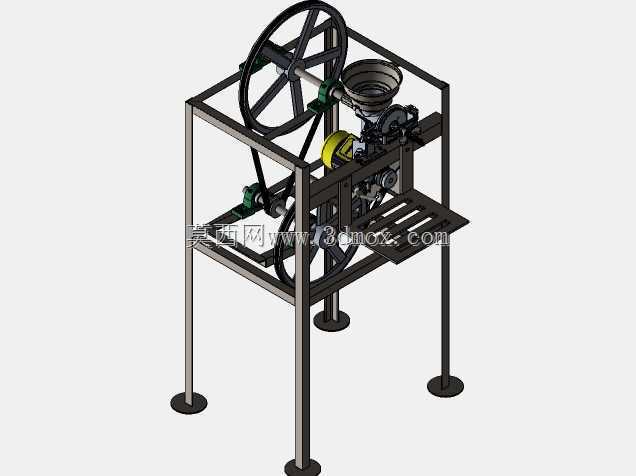

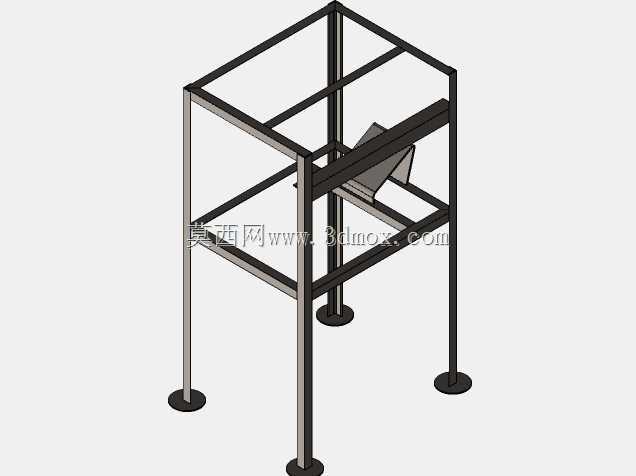

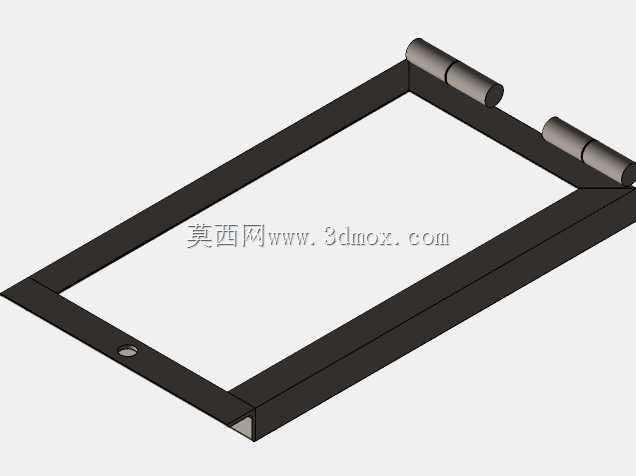

　　这套研磨设备的结构设计，首先围绕小型作坊、农户自主加工的实际场景展开，适配无稳定电力供应的乡村加工点、户外临时加工点位的使用需求，可完成谷物、杂粮、干性食材的研磨制粉作业，也可适配部分干性中药材的粗磨加工工序，作业时无需外接电源，完全依靠手动输入动力即可完成全流程加工，适配分散式、小批量的加工使用场景。从结构布局来看，设备采用方管焊接搭建的立式框架作为承载主体，四根立式支腿底部配置圆形可调支撑脚，可在不平整的硬质地面上调整设备水平度，避免作业过程中出现机架晃动、传动卡滞的问题；框架整体的安装边界控制在占地0.4平方米左右，整机高度不超过1.2米，无需额外浇筑安装基础，直接放置在平整地面即可投入使用，

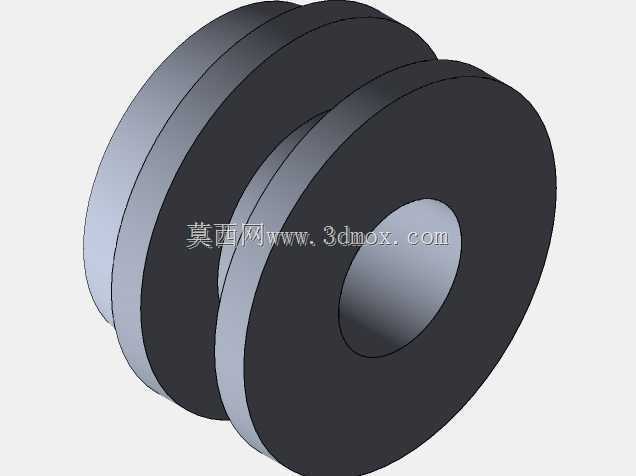

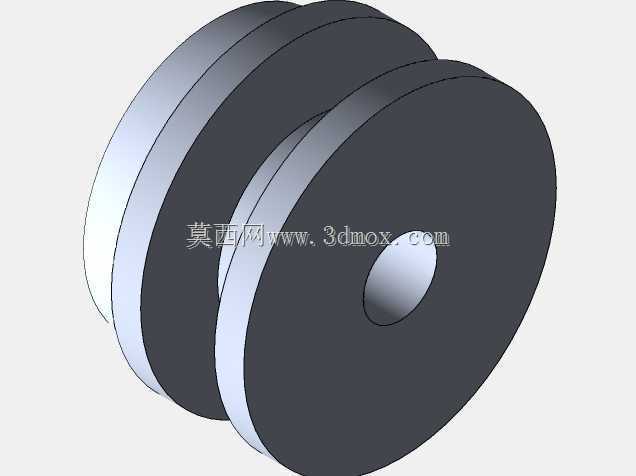

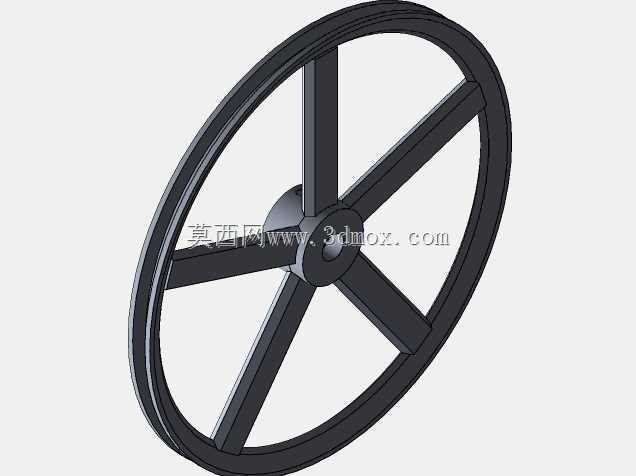

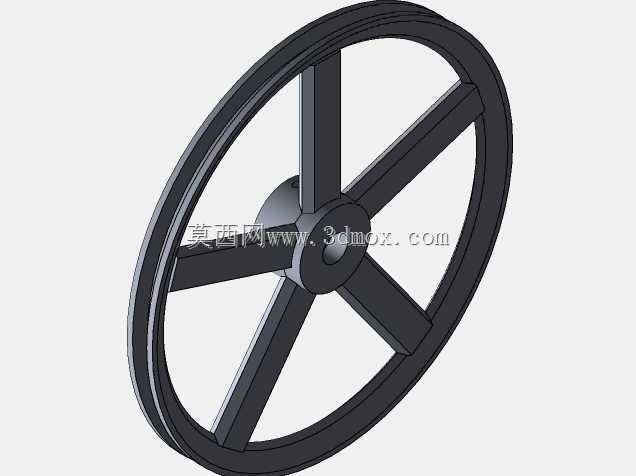

　　也可通过底部预留的螺栓孔将设备固定在木质或水泥工作台面上，进一步提升作业时的结构稳定性。动力输入侧设置大直径手摇轮，轮缘做防滑滚花处理，操作人员站立在设备侧方即可轻松施力转动，手摇轮通过键连接固定在横向输入轴上，轴系两端配置带座轴承固定在机架横梁上，降低转动过程中的摩擦阻力；输入轴的动力通过皮带传动结构传递至中间传动轴，中间轴上配置飞轮结构来储存转动惯量，可有效抵消研磨作业时的负载波动，让操作人员的施力过程更均匀，避免出现卡料时的突然顿挫导致的操作脱手问题。研磨执行单元设置在机架上部的进料口下方，进料口采用漏斗式冲压结构，大口径设计可方便操作人员持续倒入待加工物料，避免加料过程中的物料撒漏；研磨副采用间隙可调的结构设计，

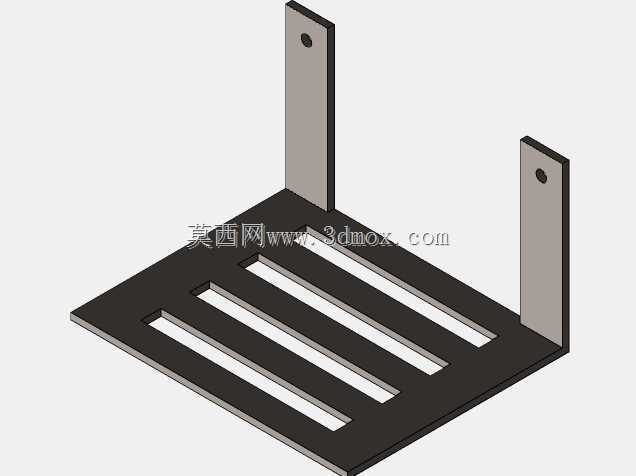

　　通过侧方的调节旋钮即可改变动磨盘与定磨盘之间的配合间隙，适配不同加工细度的需求，从粗颗粒的碎粒到细粉状的成品均可通过间隙调整实现，无需更换核心研磨零件。设备下部设置倾斜式出料导板，研磨完成的物料可顺着导板滑落到提前放置的接料容器中，导板与机架采用快拆式连接，日常清理残留物料时可快速拆下，避免不同物料加工时出现混料问题。传动区域的所有旋转部件均设置在机架框架的内侧，外部无突出的旋转结构，可避免作业过程中操作人员衣物被卷入的安全风险；手摇轮的安装高度设置在距离地面0.9米的位置，符合成年人站立操作的人体工程学尺寸，长时间转动操作也不易产生过度疲劳。从设计思路上，这套结构优先考虑了低维护成本与易加工性，所有结构件均可采用常规的方管、钢板、

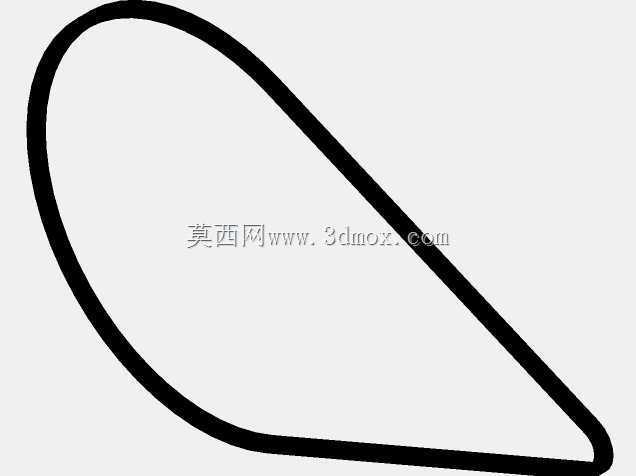

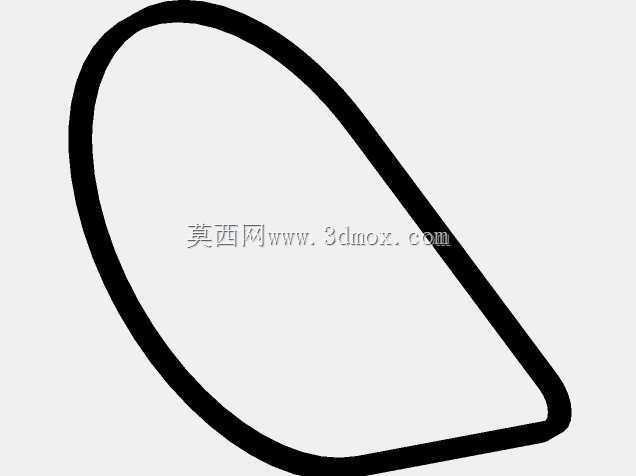

　　标准轴承、标准紧固件加工制作，无需特殊定制的异形零件，偏远地区的小型机修车间即可完成全套零件的加工与整机组装；传动皮带采用常规的三角带规格，磨损后可快速在本地五金门店采购更换，无需等待特殊配件的供货。设备的机架焊接完成后仅需做除锈喷漆处理即可，无高精度的加工面要求，整体加工公差控制在0.5毫米范围内即可满足正常运转需求，大幅降低了整机的制造成本。在实际使用过程中，单人即可完成操作，单次加料可连续作业5-8分钟，每小时可处理10-15公斤的干性物料，完全满足小批量加工的产能需求；设备整体可拆卸后分装运输，拆分后的最大部件长度不超过1.1米，可通过普通农用车辆、小型货运车辆转运，适合流动加工、上门加工的使用场景。研磨腔的结构做了防卡料设计，进料口内部设置导流筋，可将待加工物料均匀引导至磨盘的研磨区域，避免物料集中堆积导致的磨盘卡死问题；中间传动轴上还预留了动力扩展接口，有条件的使用场景也可外接小型电机替换手动输入动力，升级为电动驱动的研磨设备，无需改动主体机架结构，兼顾了不同使用条件下的适配性。支腿的支撑脚采用橡胶包覆的铸铁结构，与地面接触时可提供足够的摩擦力，即使在光滑的水泥地面上作业，设备也不会出现移位问题；所有与物料接触的部件均采用光滑的金属板材制作，表面无卫生死角，清理时只需用干布擦拭即可，符合食品加工场景的卫生要求。
