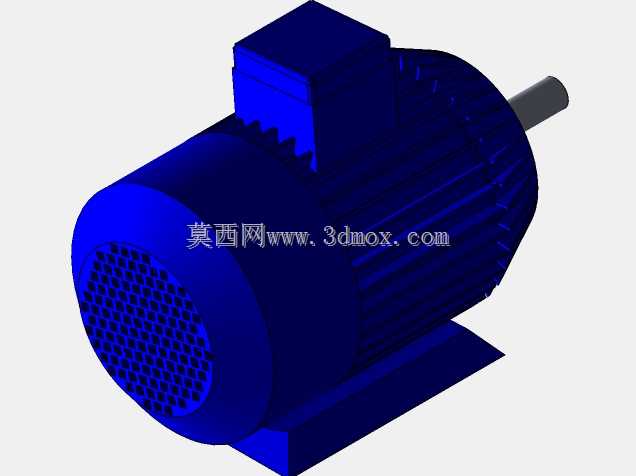

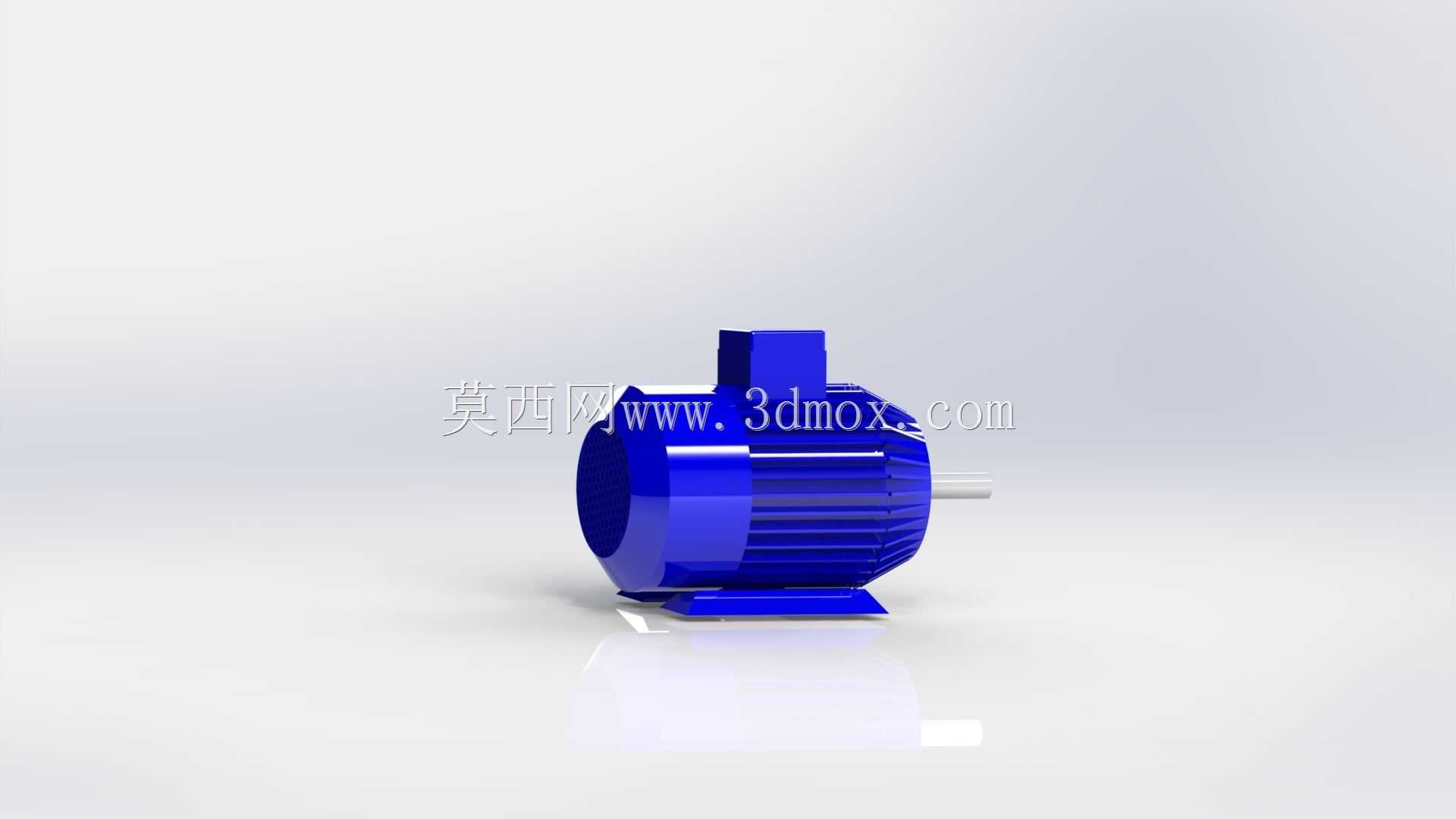

工业驱动用异步电动机三维结构设计

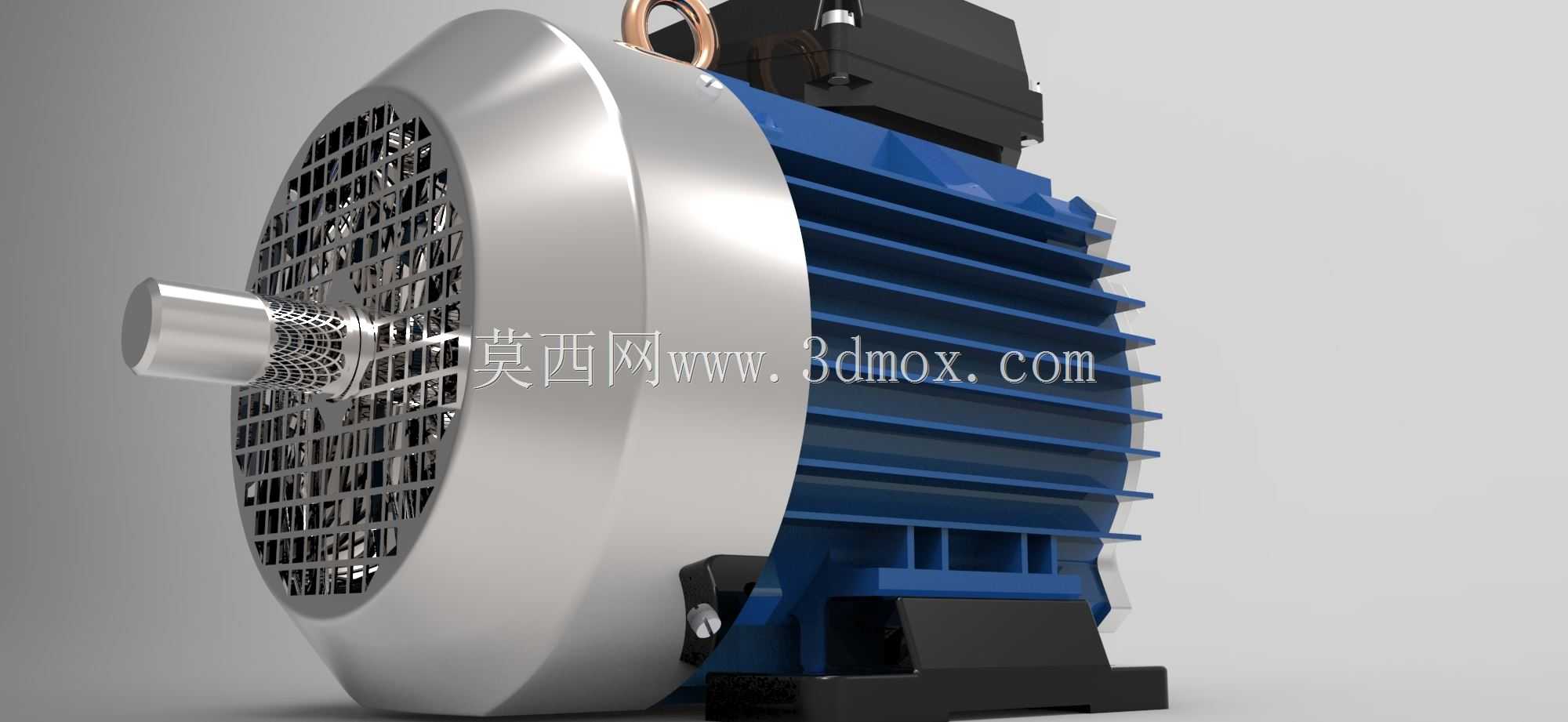

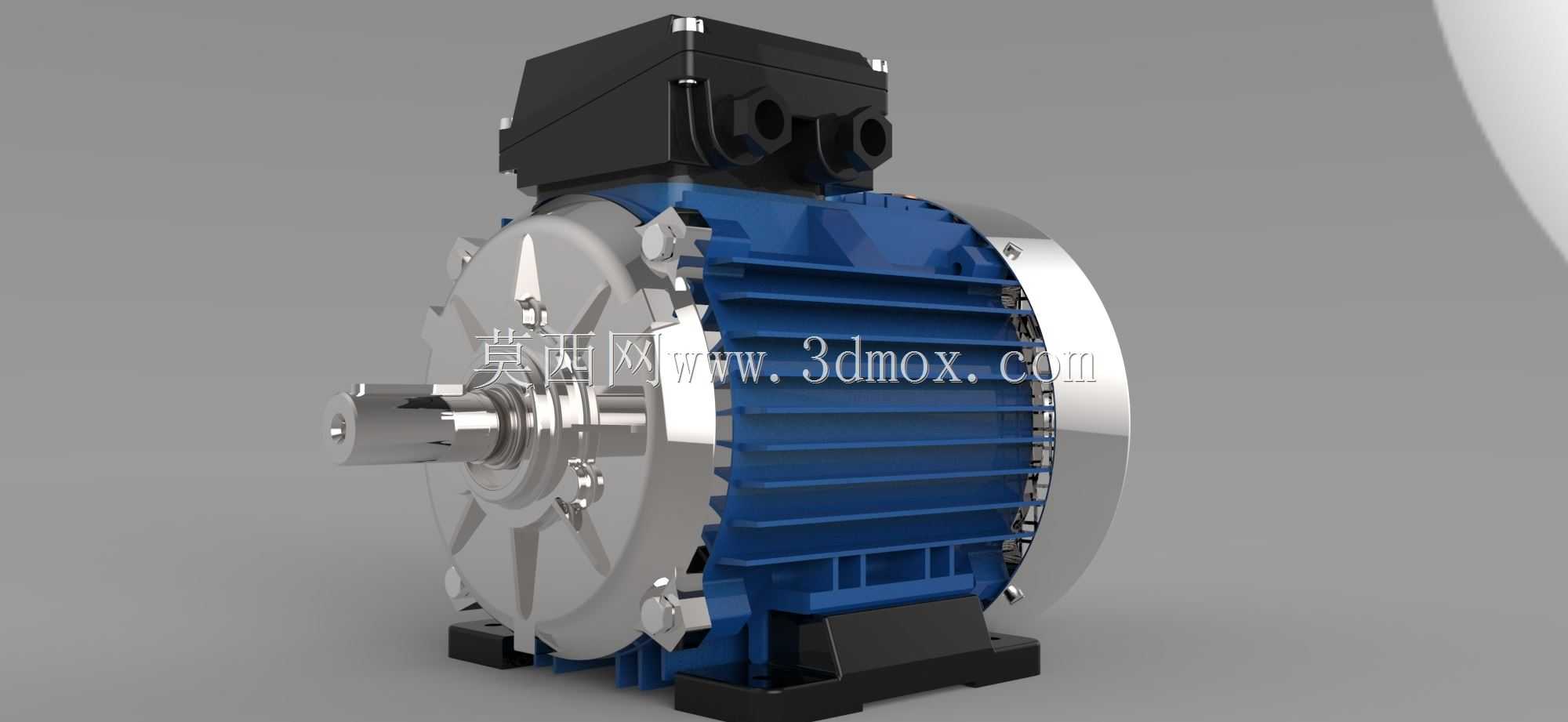

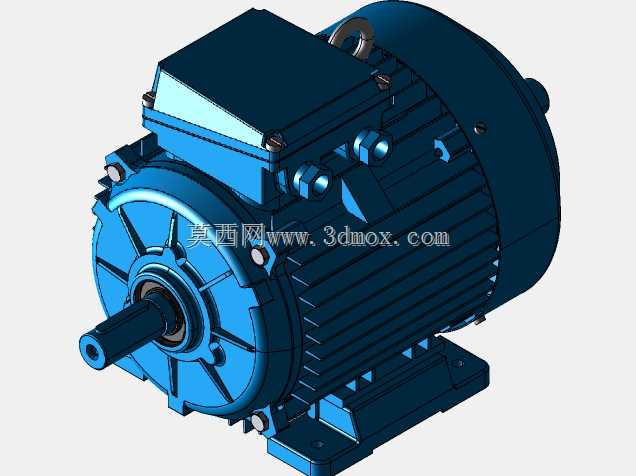

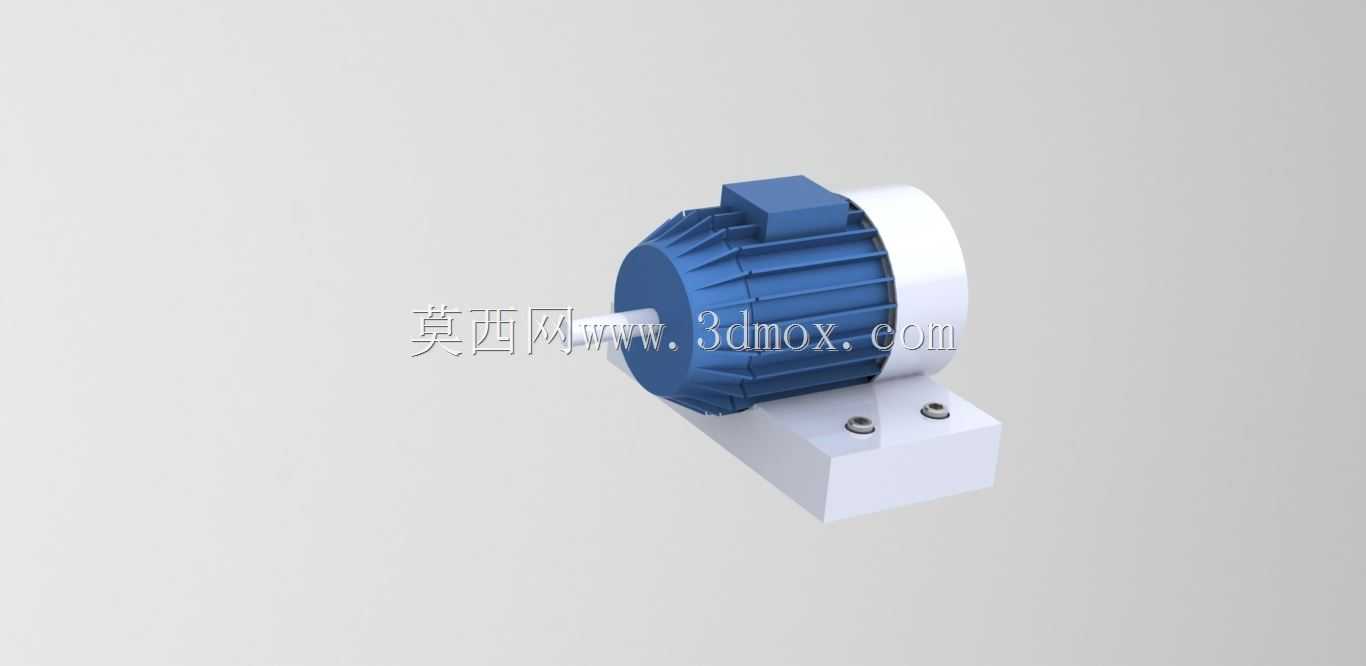

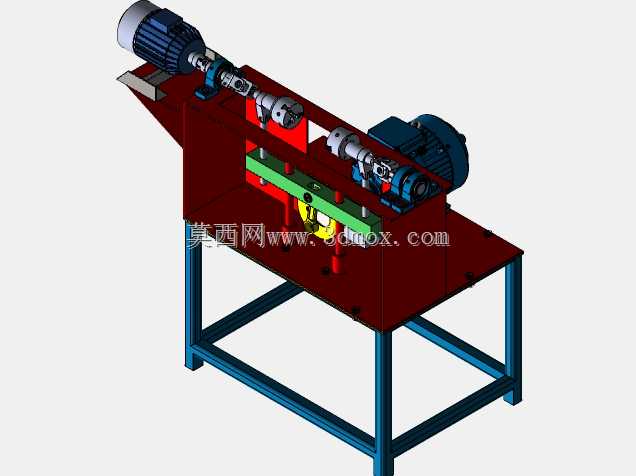

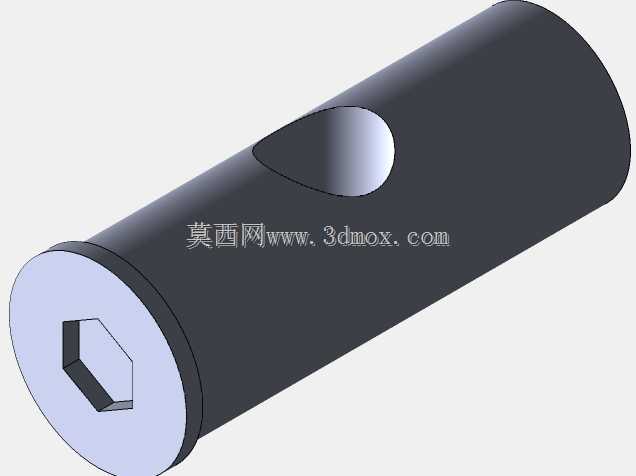

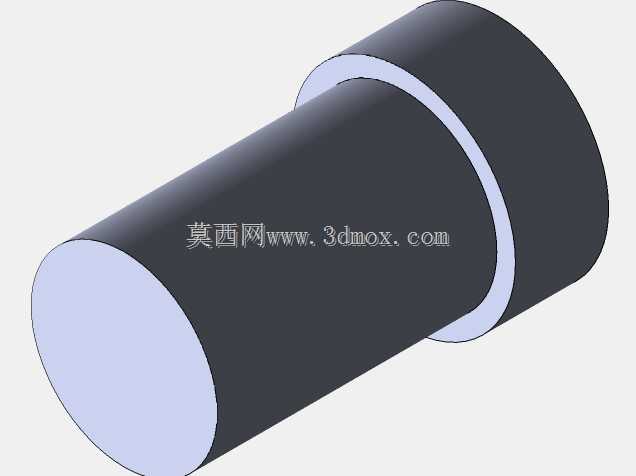

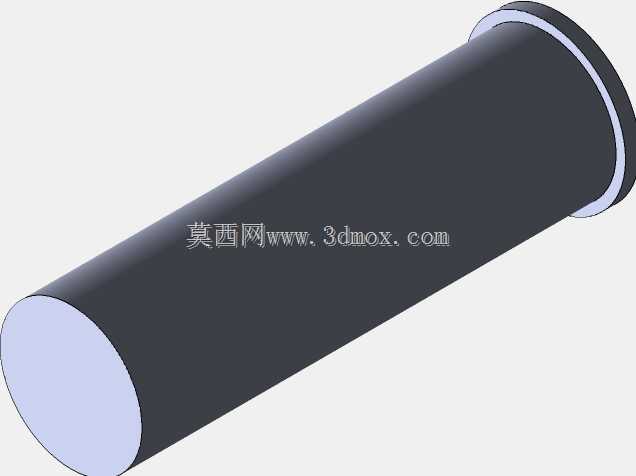

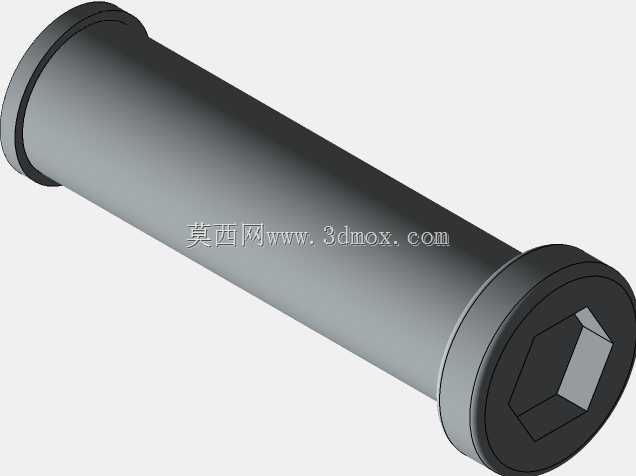

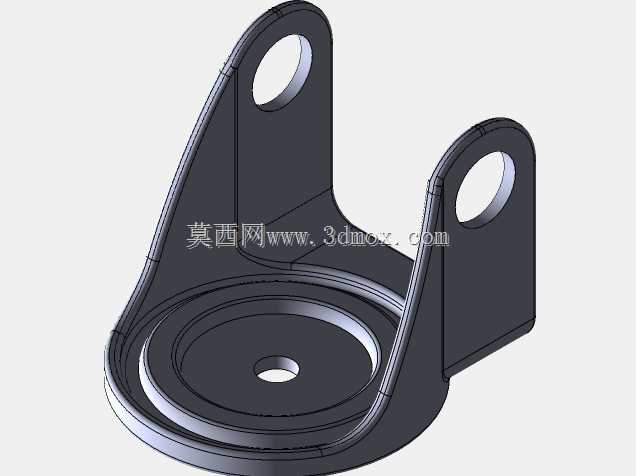

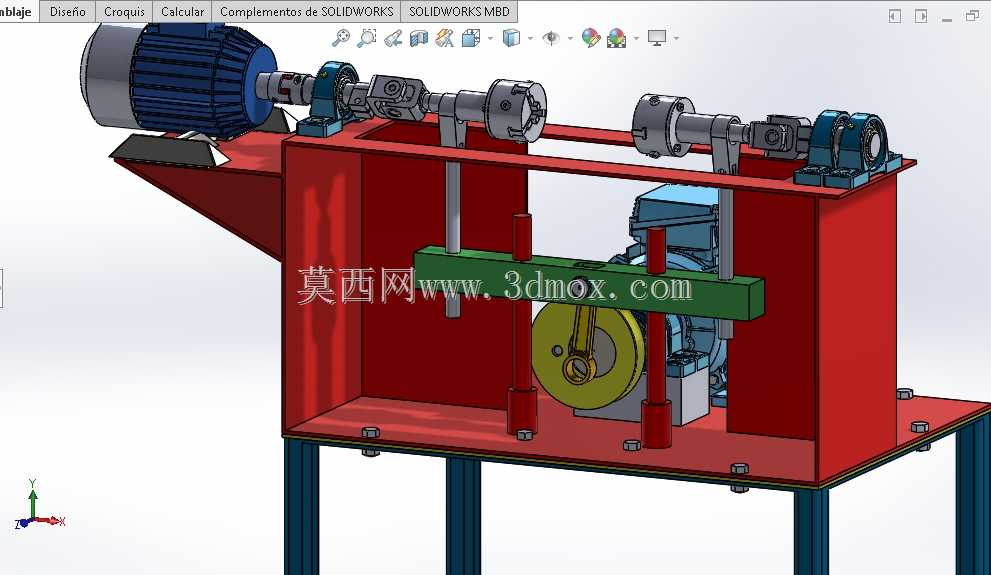

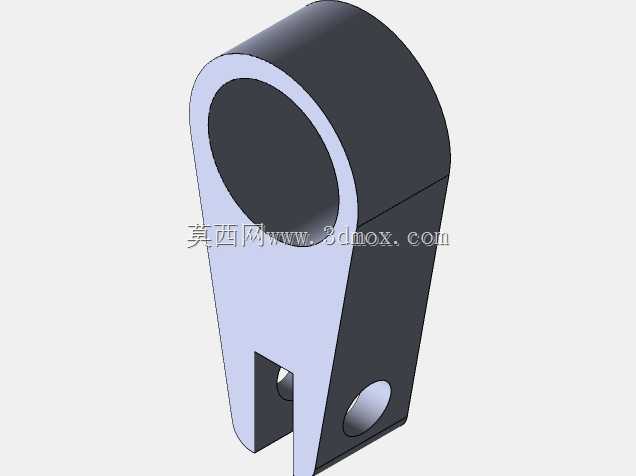

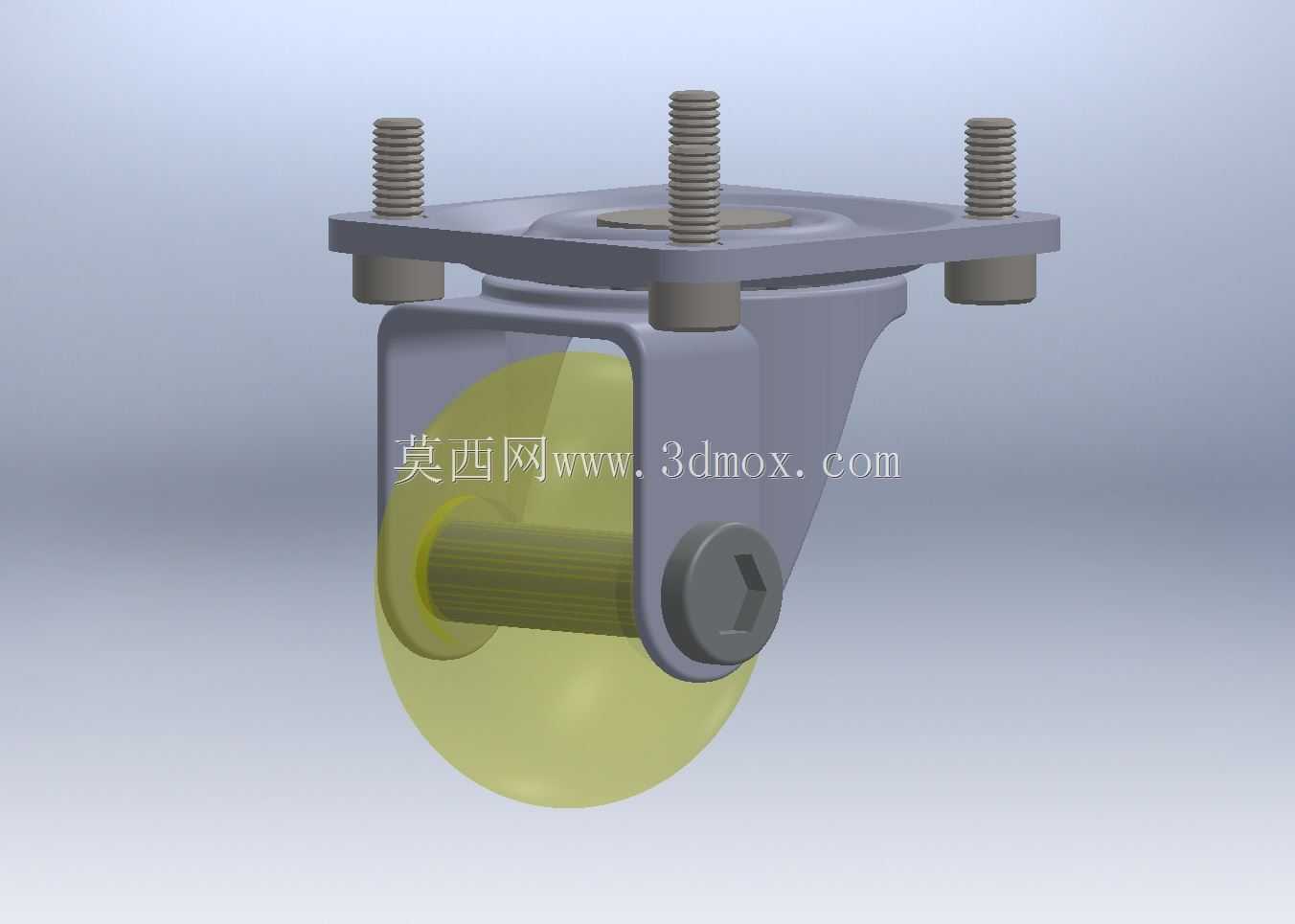

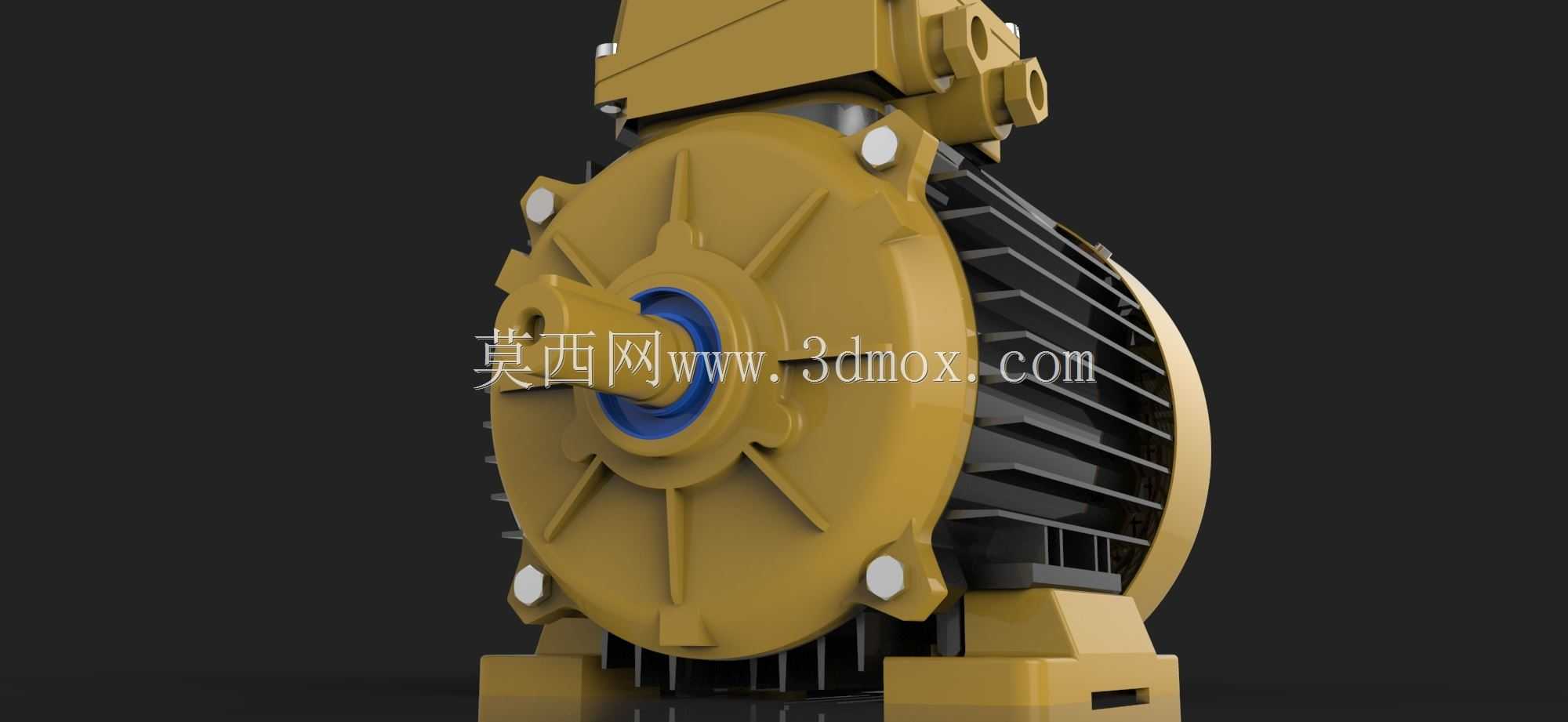

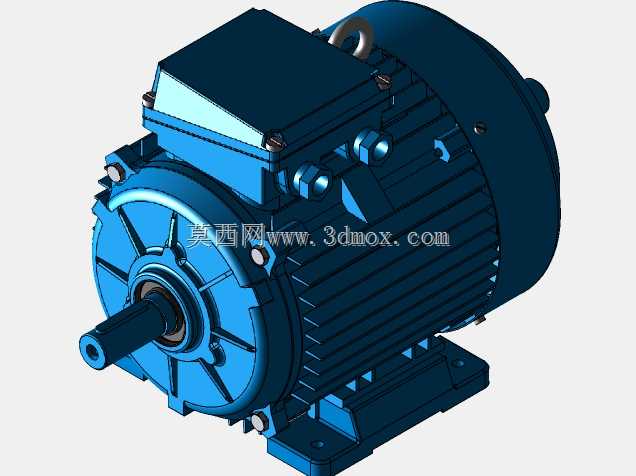

　　做传动系统选型时，这类鼠笼式异步电机是产线配套里绕不开的核心部件，从输送辊道、风机泵类负载到小型机床主轴进给，只要是需要恒定转速动力输出的工位，基本都能见到同结构产品的身影。这次建模时最先敲定的是安装边界尺寸，参考常用的B3底脚安装规范，底脚安装孔的中心距、孔径公差都按通用配套标准预留，输出轴的轴径、键槽尺寸匹配常规联轴器的配合公差，轴伸长度控制在标准范围内，避免后续配套时出现轴伸过长顶坏密封、或是过短导致联轴器锁紧不到位的问题。

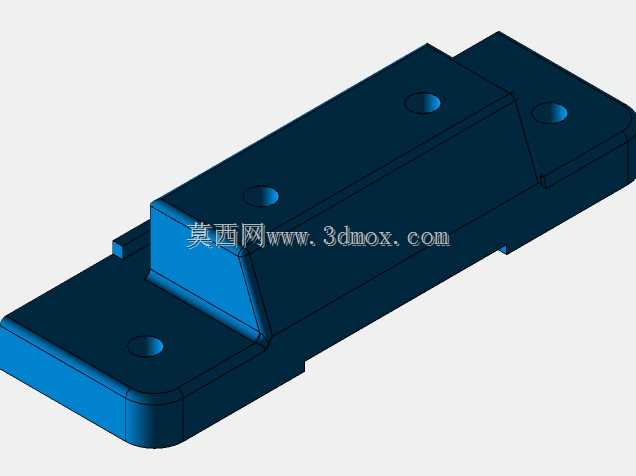

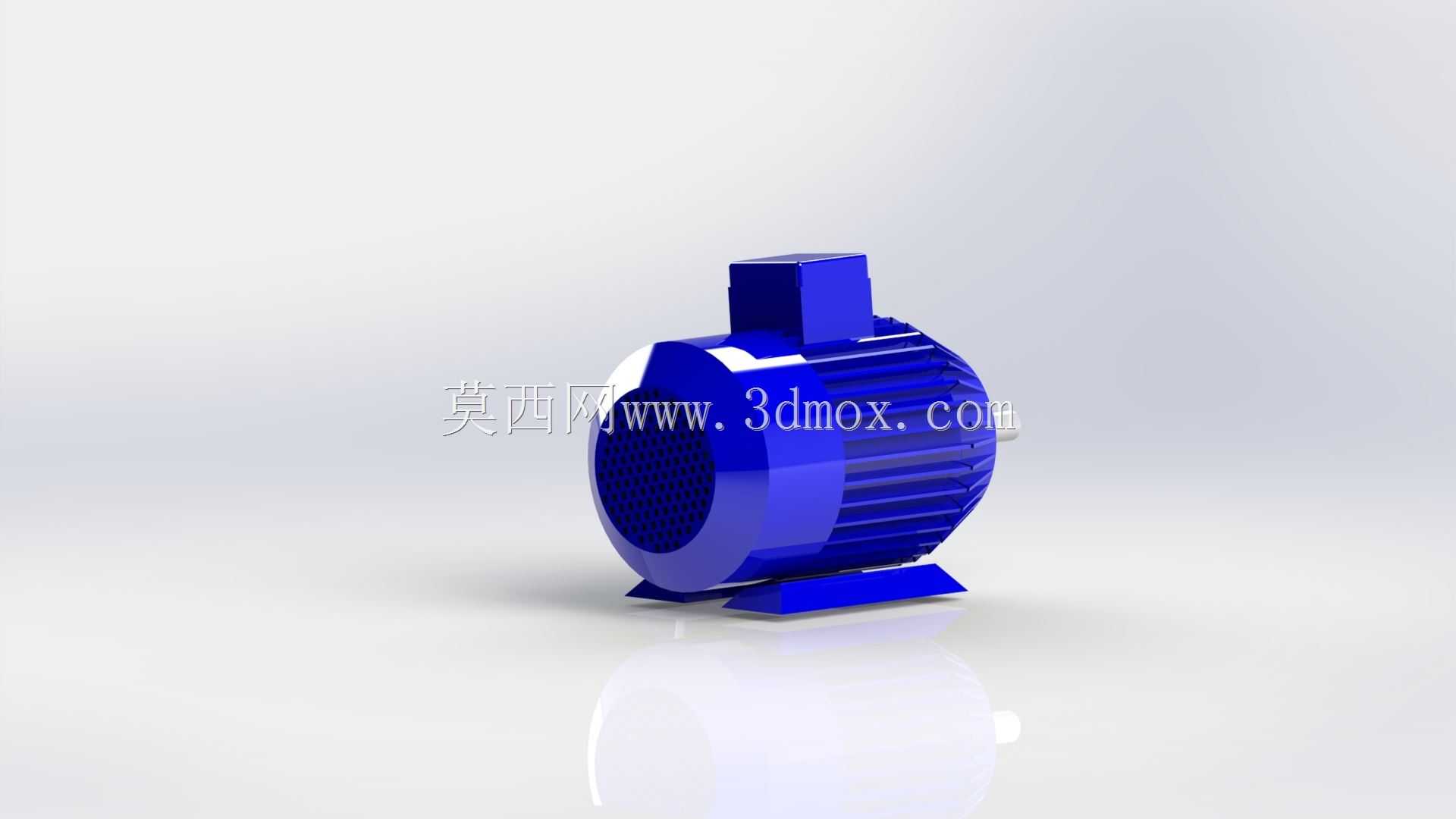

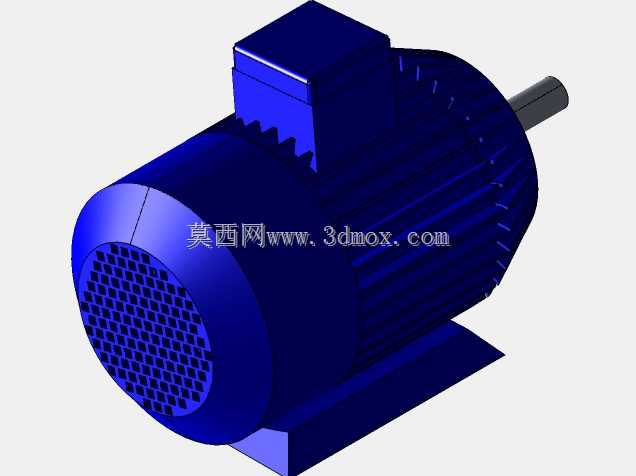

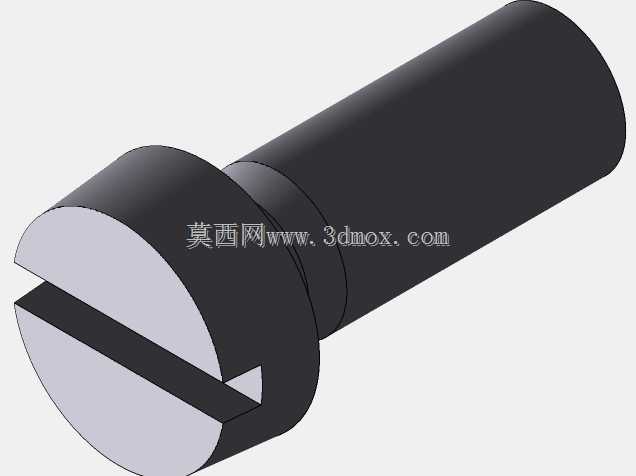

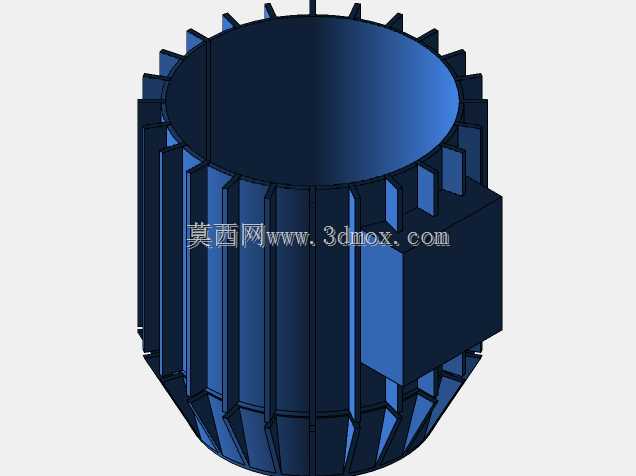

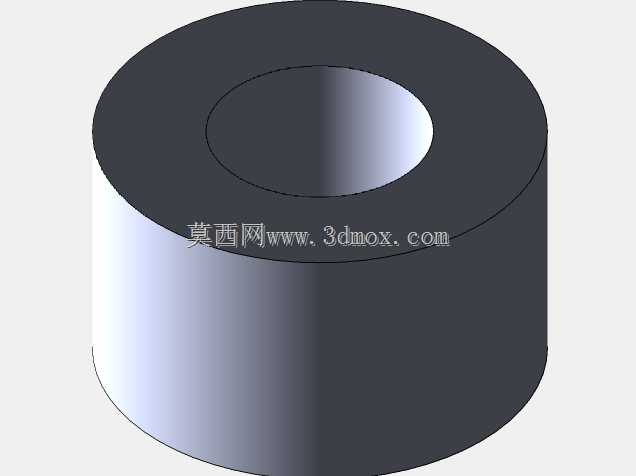

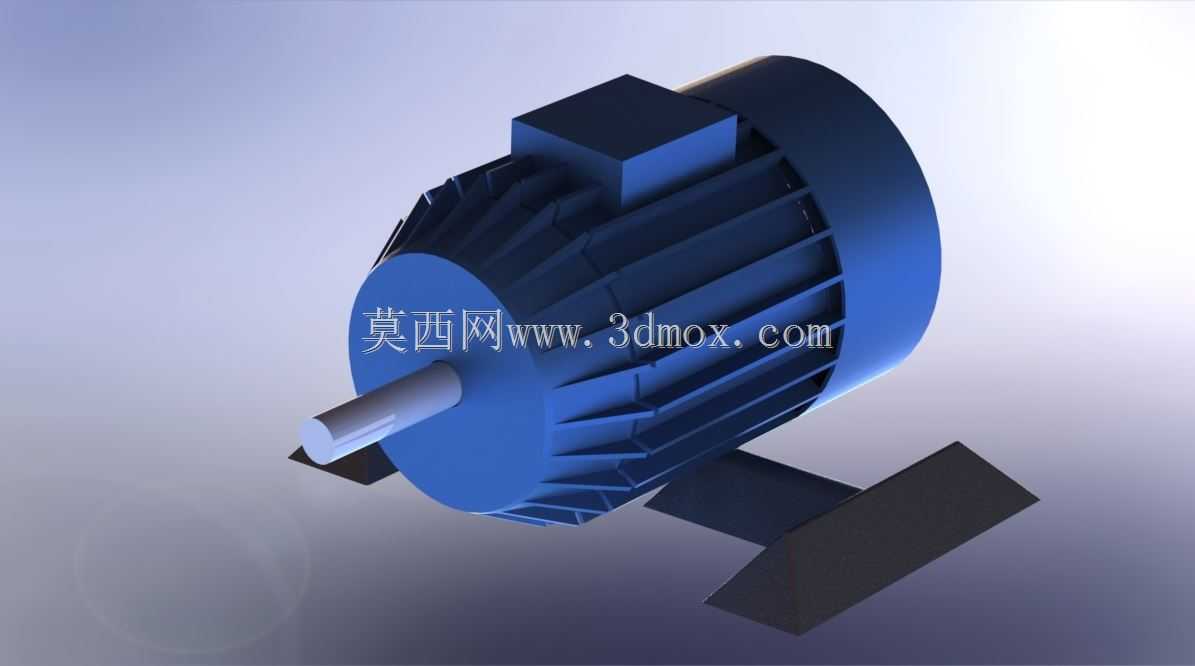

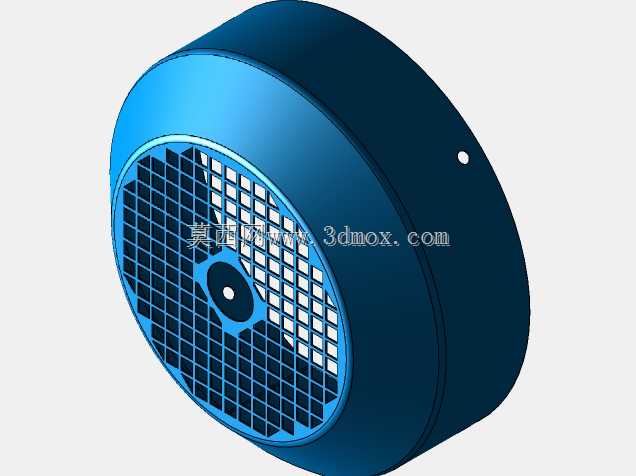

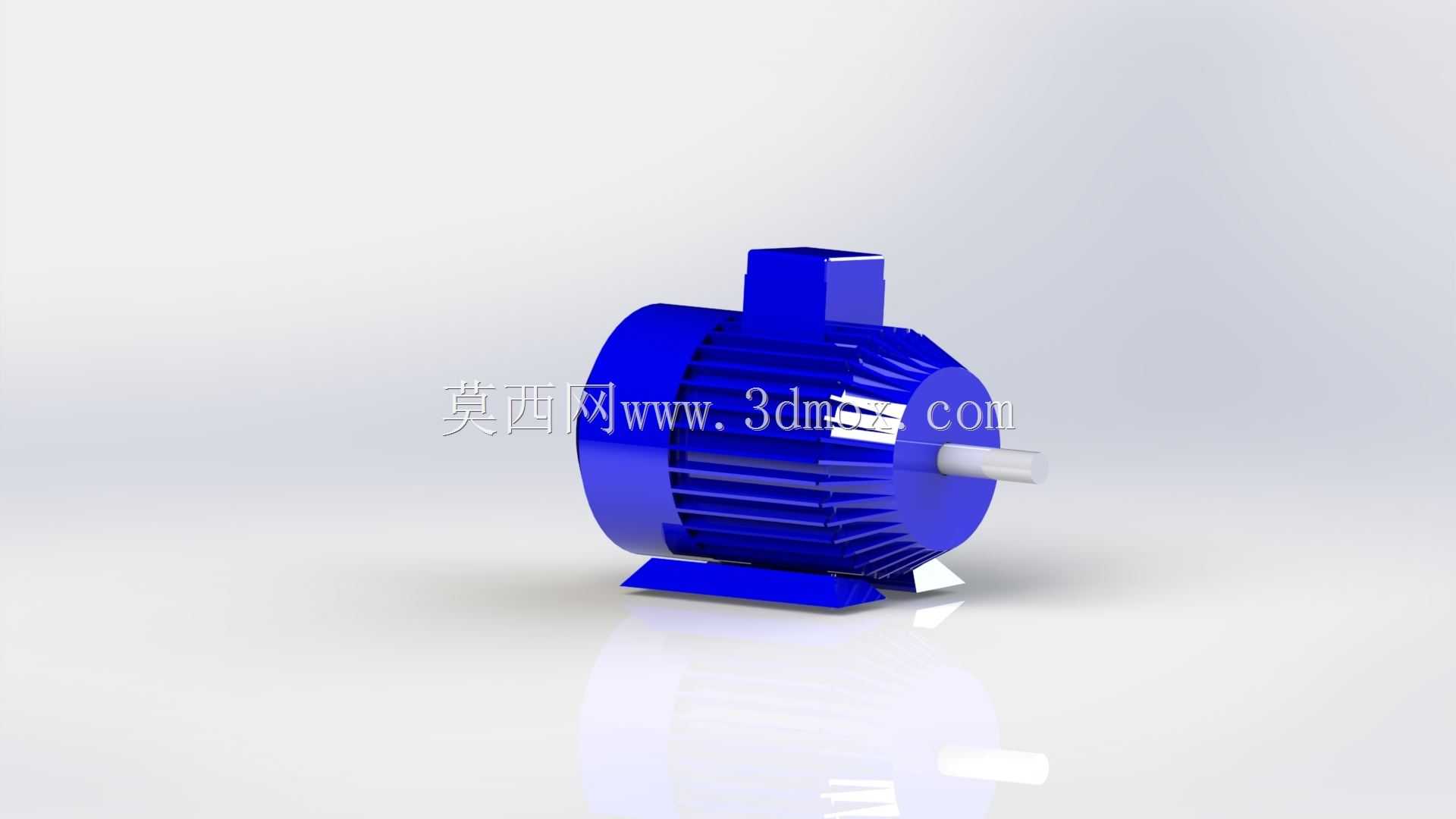

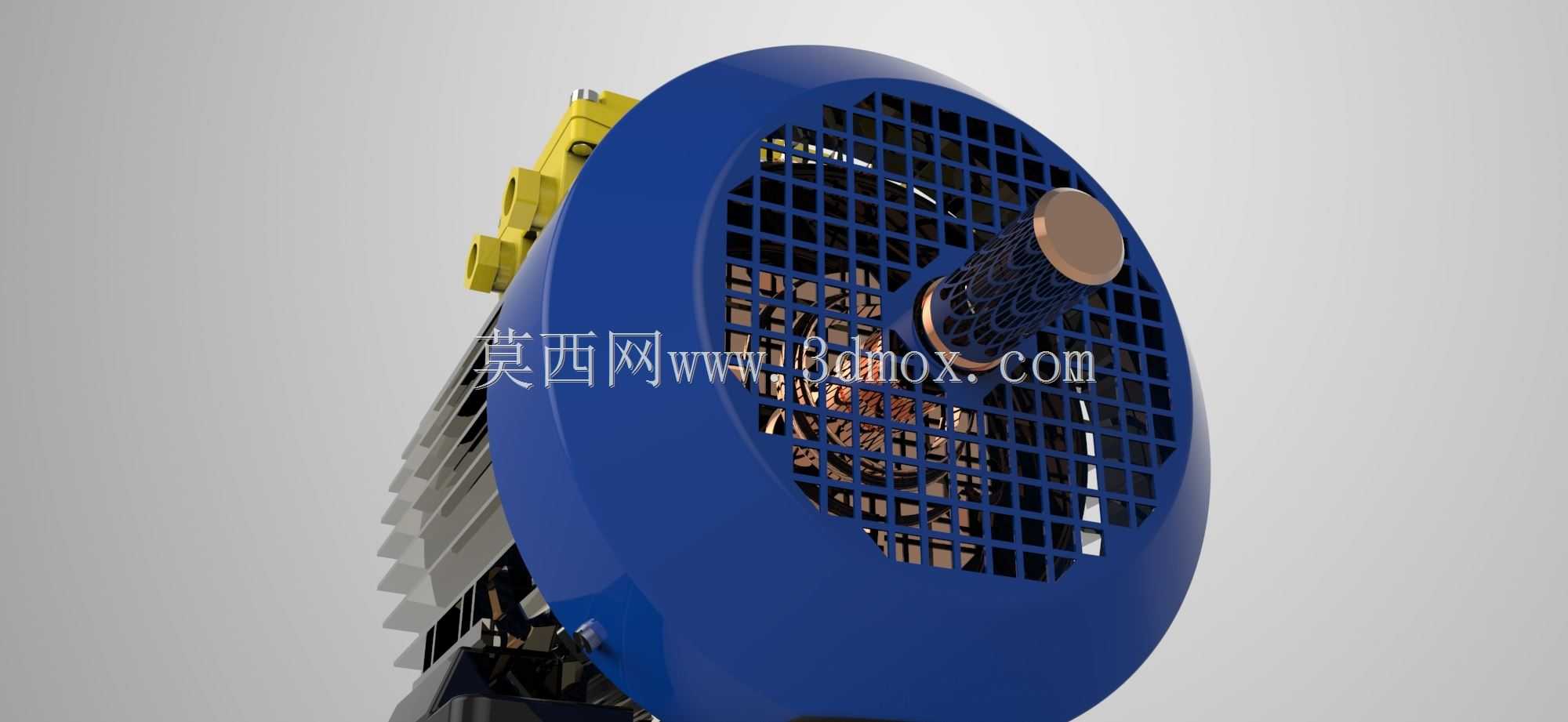

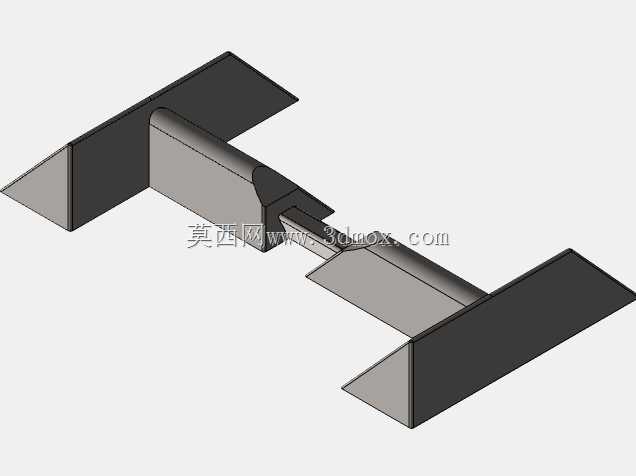

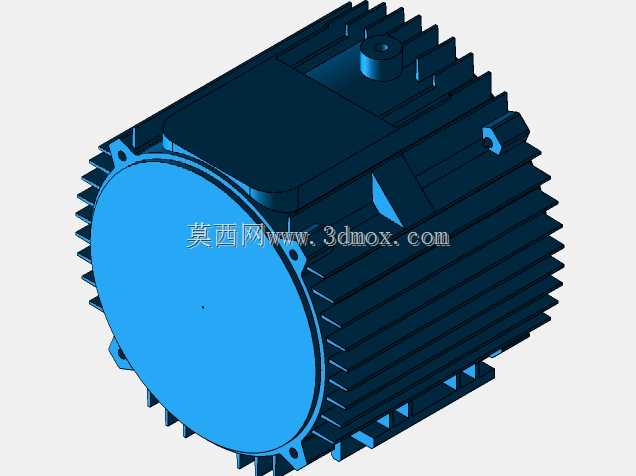

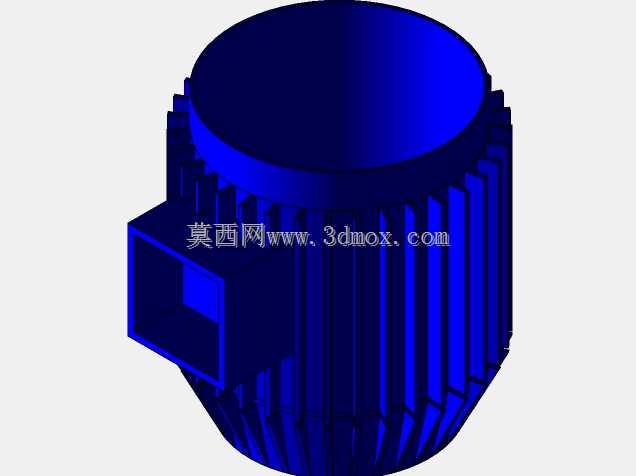

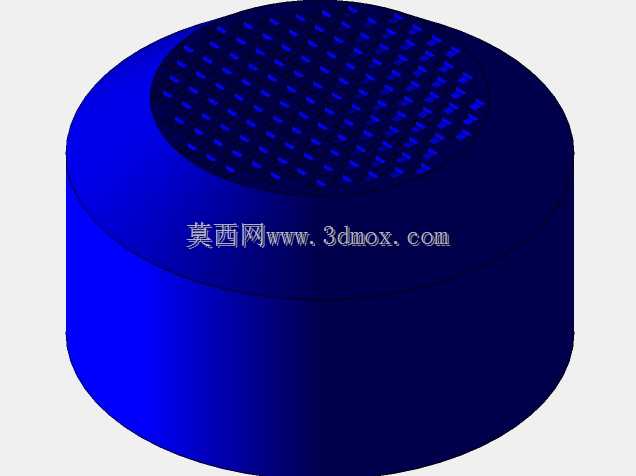

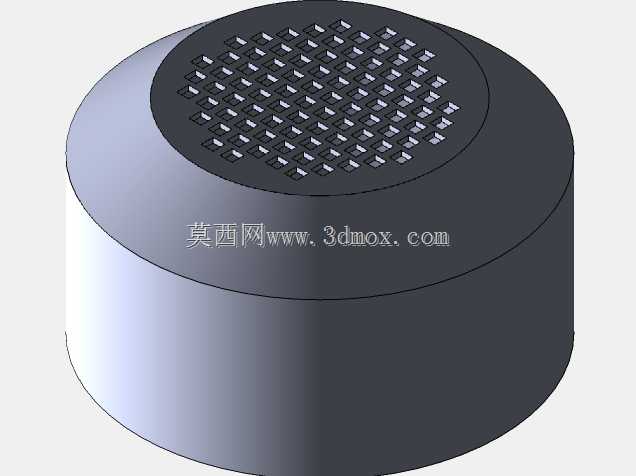

　　散热结构是这类电机设计的核心考量点，模型里的外壳散热筋采用轴向平行排布，筋条高度从机座中部向两端递减，既保证电机运行时绕组产生的热量能通过机壳快速传导到散热筋表面，借助后端风罩内风叶转动形成的轴向气流带走热量，也不会因为筋条过高导致机座整体刚性下降，同时兼顾了压铸成型时的拔模角度，不会出现模具倒扣无法出模的问题。后端的风罩采用金属网罩结构，网孔的开孔率经过核算，既能保证通风量满足满载运行时的散热需求，也能阻挡车间内的铁屑、杂物进入风叶区域，避免风叶卡滞引发的烧机故障。

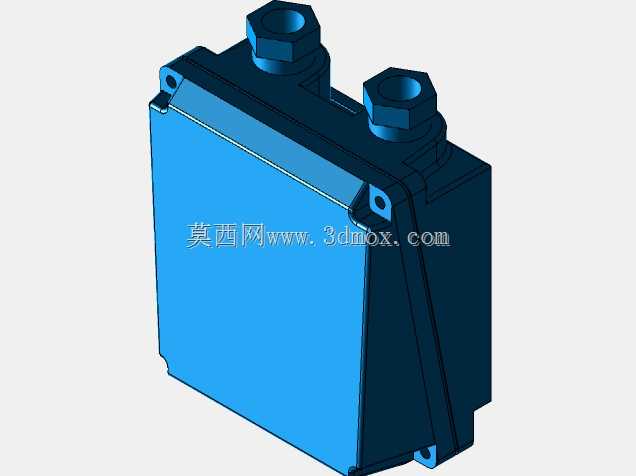

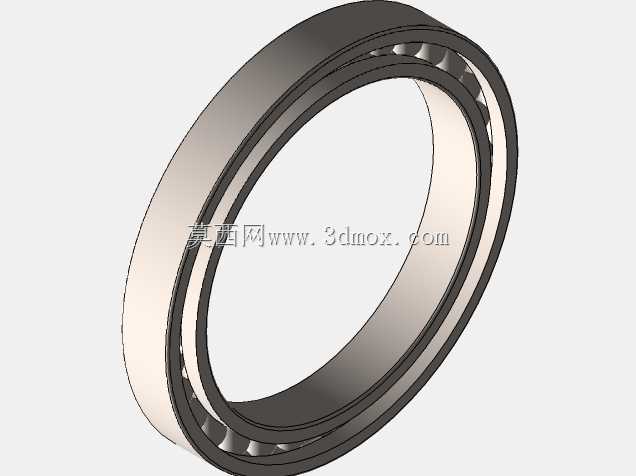

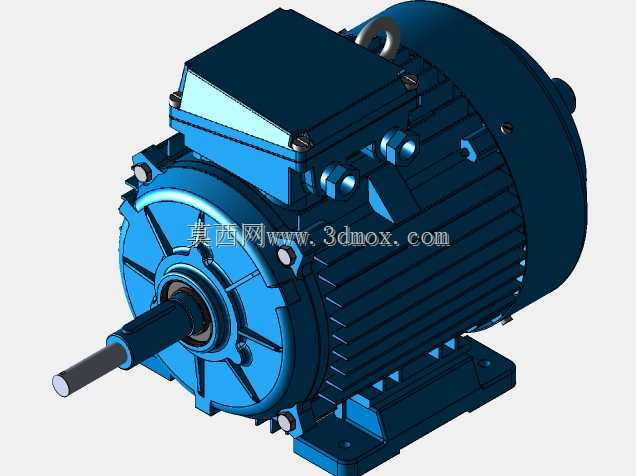

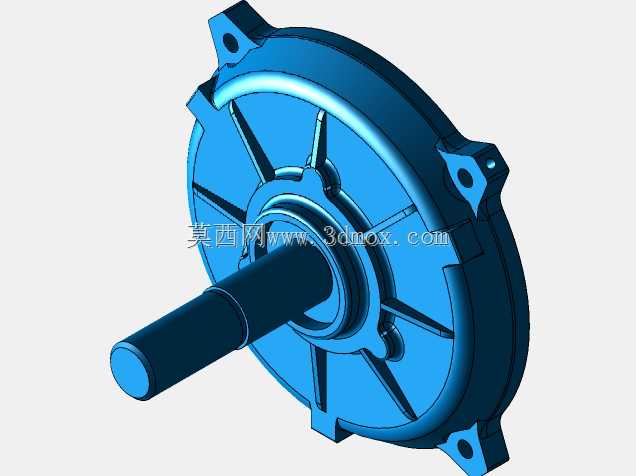

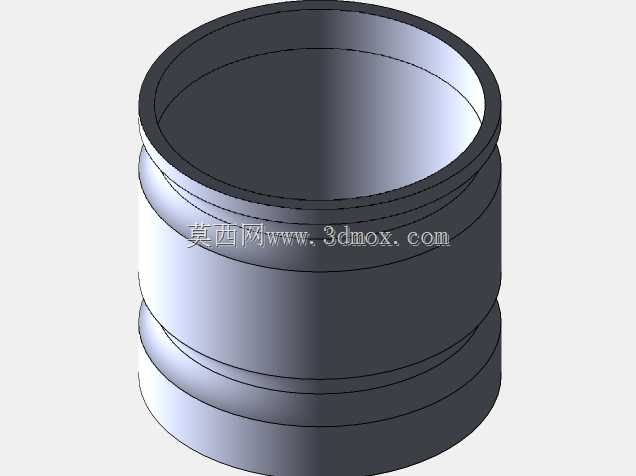

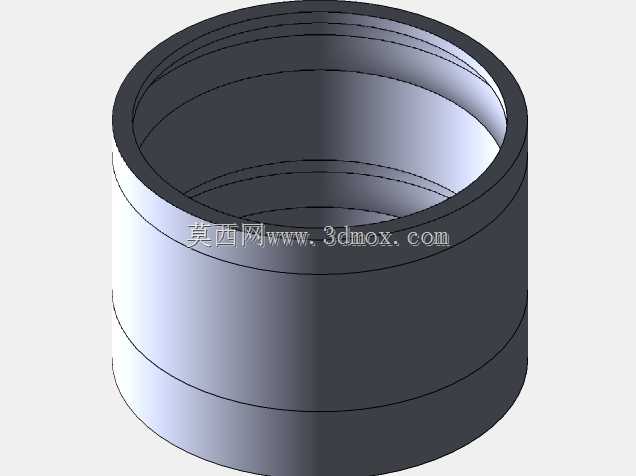

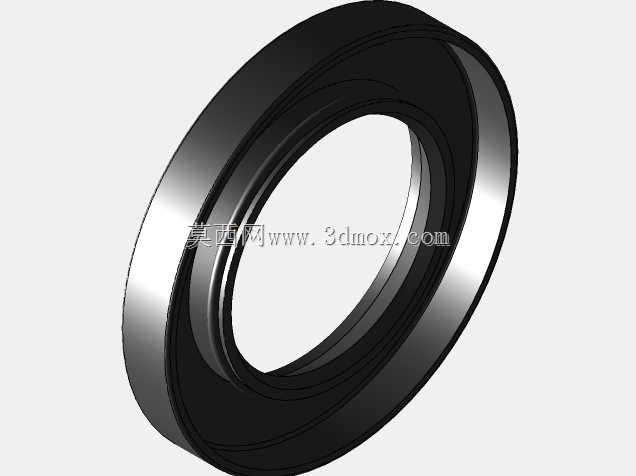

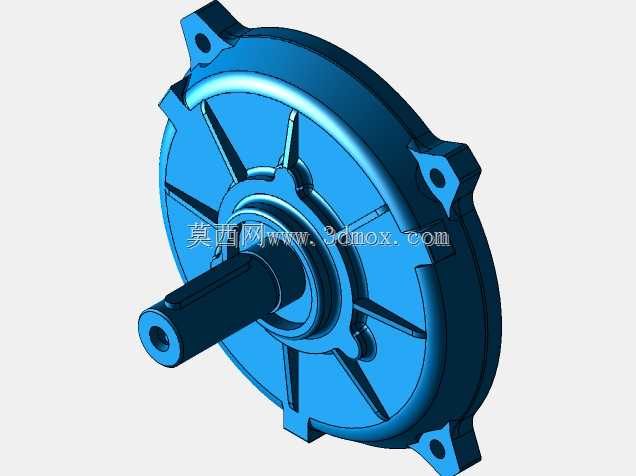

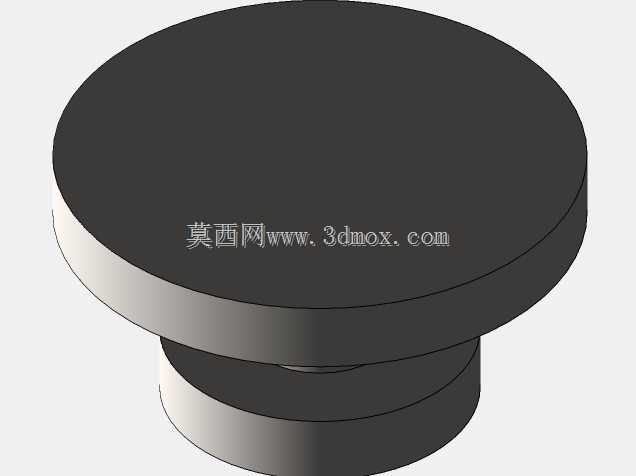

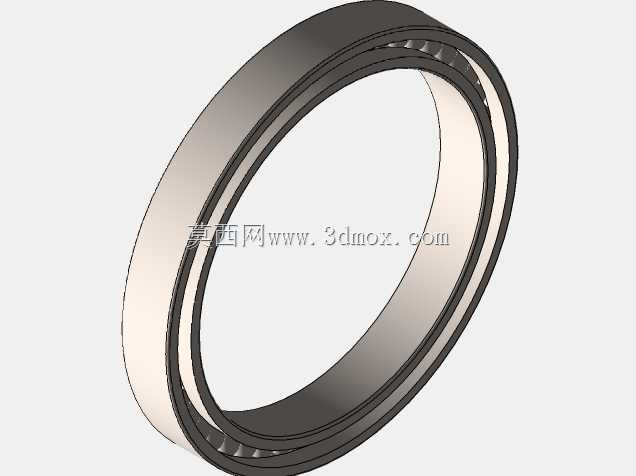

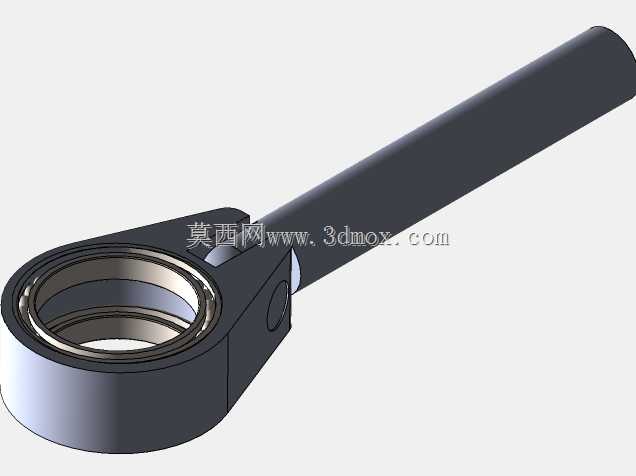

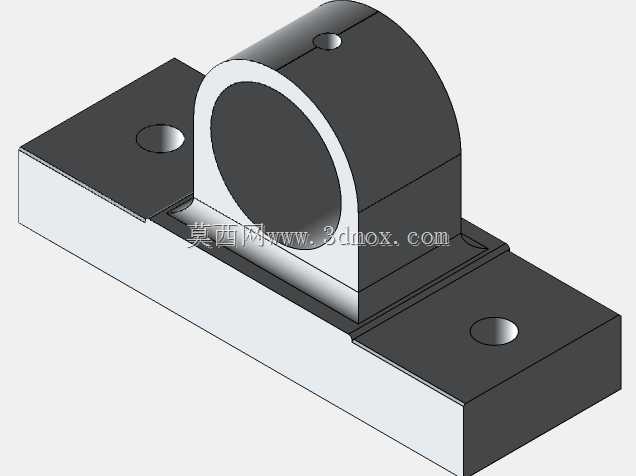

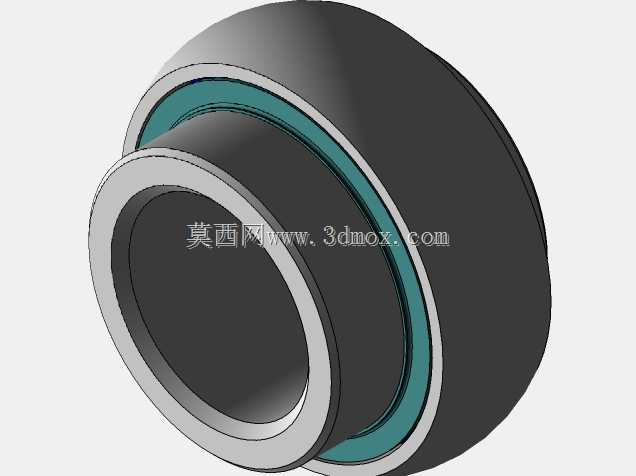

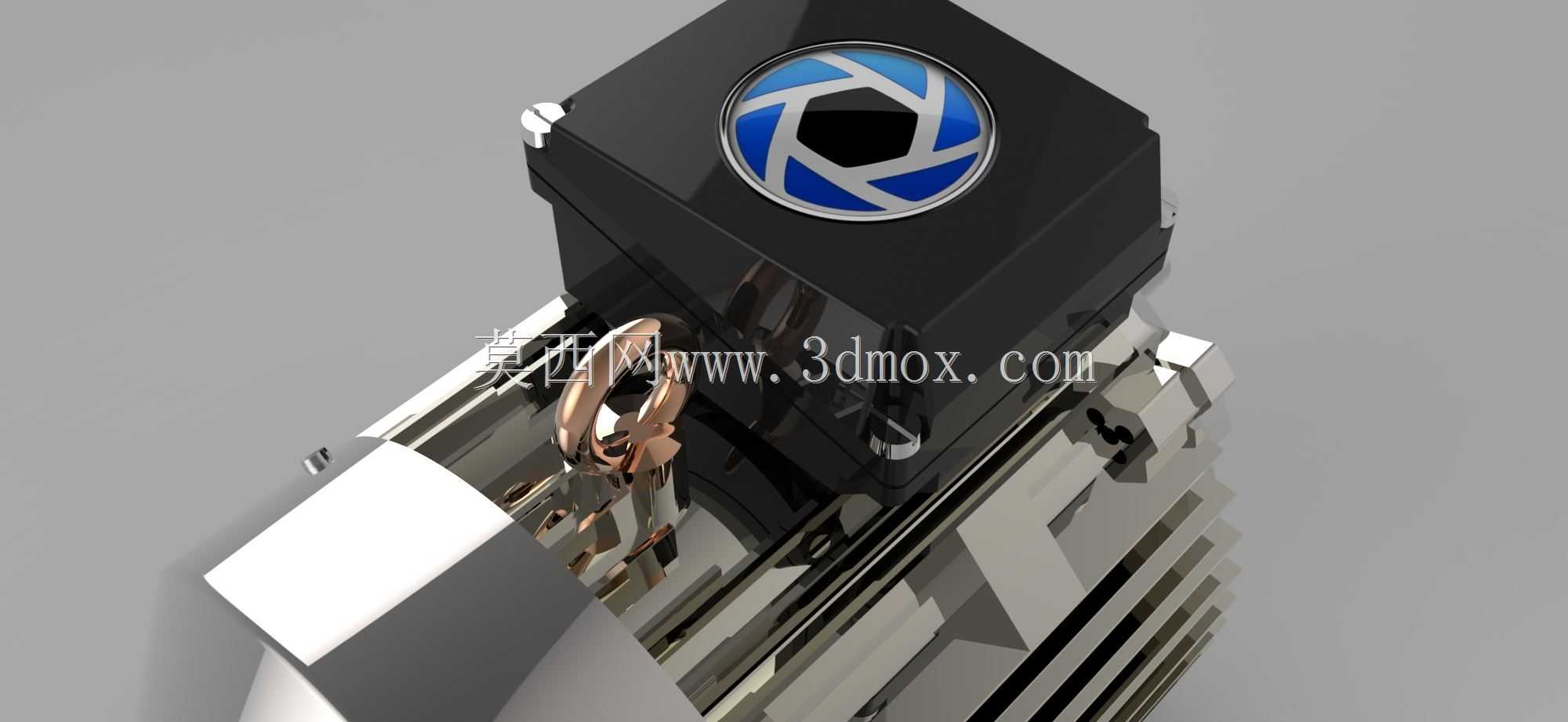

　　接线盒的位置设置在机座顶部，预留了足够的线缆弯曲空间，接线盒内部的接线柱排布按三相电源的相序规范布置，盒体与机座的结合面做了止口结构，配套密封垫后可以满足常规车间的防尘防溅要求，适配多数无强腐蚀、无防爆要求的工业场景。前端盖与机座采用止口定位，配合公差选H7/js6的过渡配合，既保证端盖与机座的同轴度，避免转子转动时出现扫膛问题，也方便后续维护时的拆装作业，端盖内的轴承室尺寸匹配常用的深沟球轴承，预留了润滑脂的填充空间，轴承外侧的密封结构采用骨架油封，能有效阻挡外界粉尘进入轴承滚道，延长轴承的维护周期。

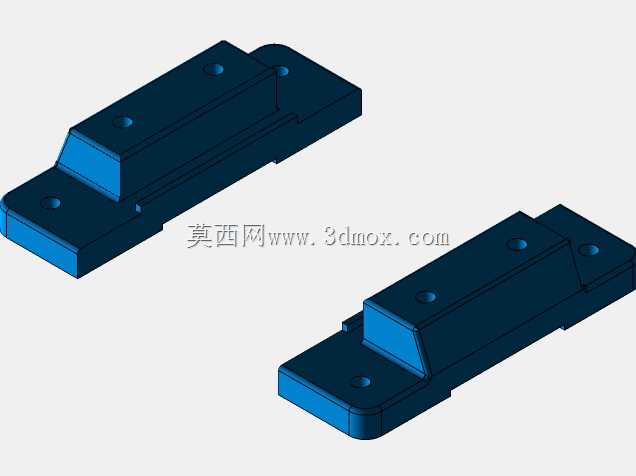

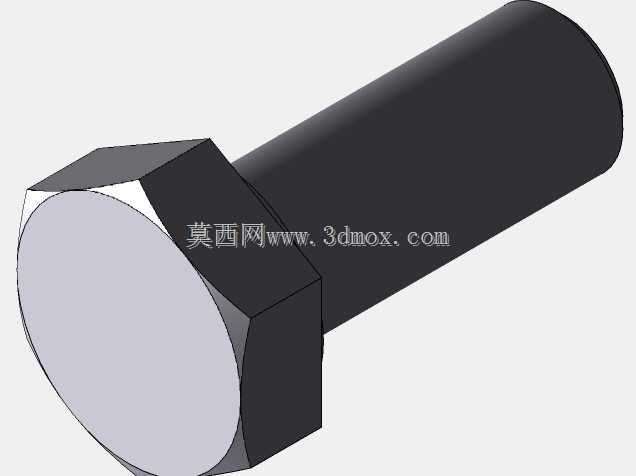

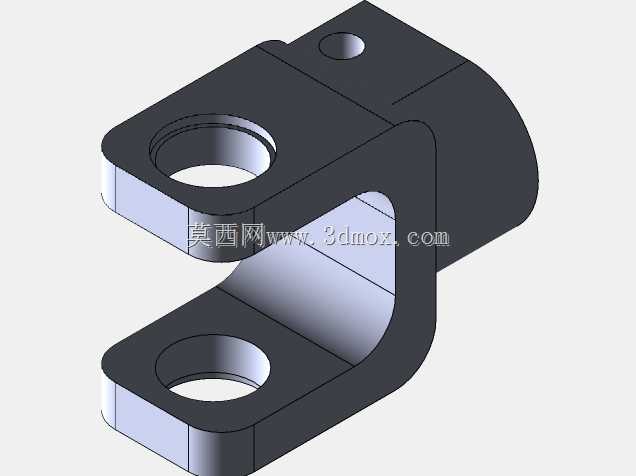

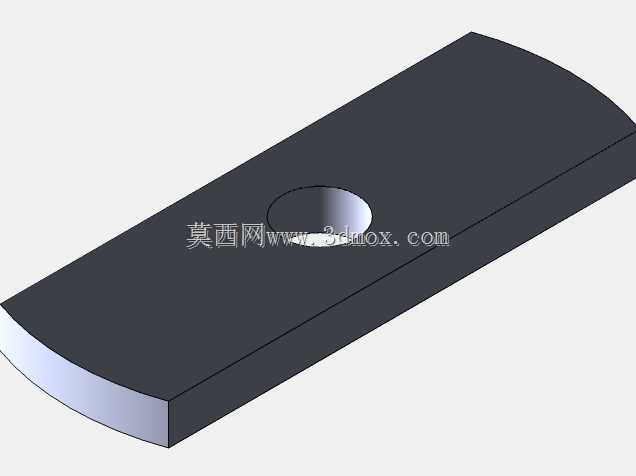

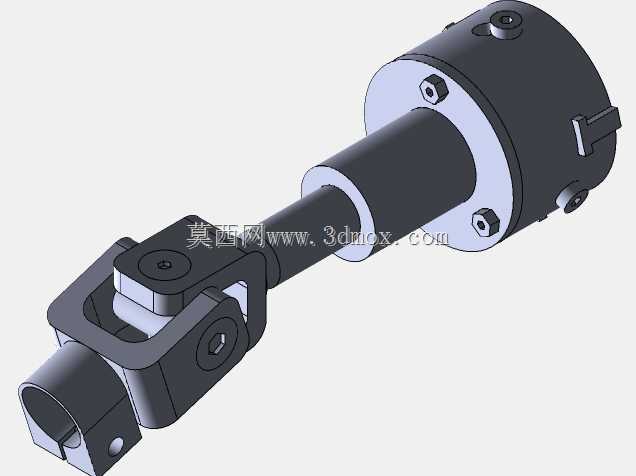

　　实际选型配套时，这类电机的输出轴中心高是核心安装参数，建模时严格控制中心高的尺寸公差，保证配套设备的输入轴与电机输出轴的同轴度在允许范围内，减少联轴器的偏磨问题。底脚的安装平面做了平面度要求，避免安装时因底脚不平导致机座受力变形，影响定转子的同轴度。吊环的设置在机座顶部的重心位置，方便现场安装时的吊装作业，吊环的螺纹深度按起吊重量做了安全冗余设计，不会出现吊装时螺纹滑牙的风险。

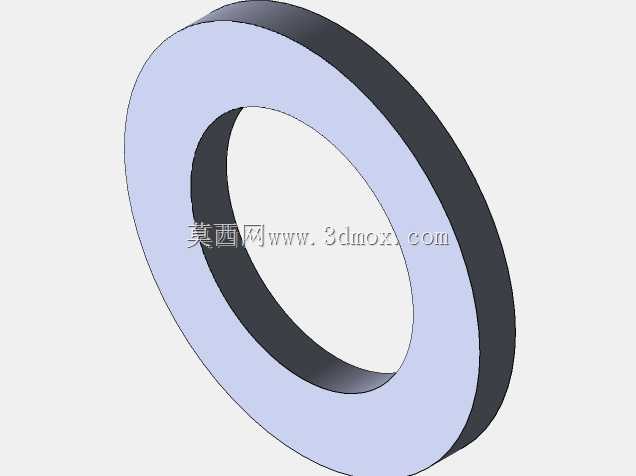

　　从结构设计的角度看，这类电机的三维建模需要重点关注各部件的配合关系，比如定子铁芯与机座的过盈配合量、转子与转轴的压装尺寸、前后端盖轴承室的同轴度，这些参数直接影响电机的运行噪音、振动值和使用寿命。模型里的风叶采用离心式结构，叶片的角度经过优化，在保证风量的前提下尽量降低风阻噪音，风叶与转轴的配合采用键连接加锁紧挡圈，避免电机启停时风叶出现轴向窜动。

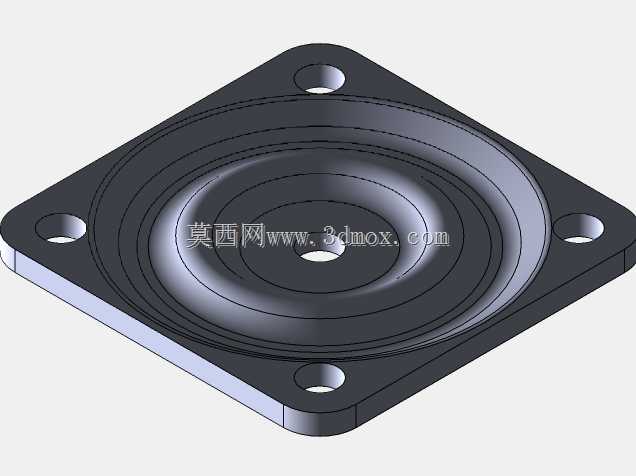

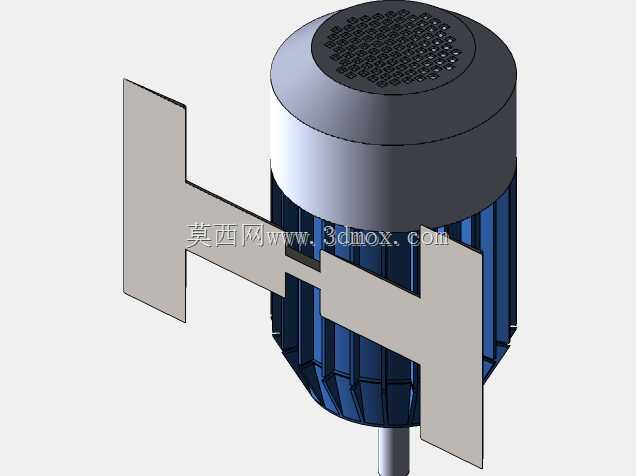

　　在不同的应用场景里，这类电机的安装方式可以灵活调整，除了常见的底脚安装，也可以通过修改端盖结构实现法兰安装，适配立式安装的泵类、减速机配套需求。建模时将各部件做参数化关联，调整安装方式时只需要修改对应端盖、底脚的特征，不需要重新搭建整体模型，能大幅提升后续变型设计的效率。日常维护时，前端的轴承位置预留了注油孔的安装位置，长周期运行的工况下可以加装注油嘴，不用拆解端盖就能补充润滑脂，减少设备停机维护的时间。
