电动汽车驱动用卧式异步电机结构设计

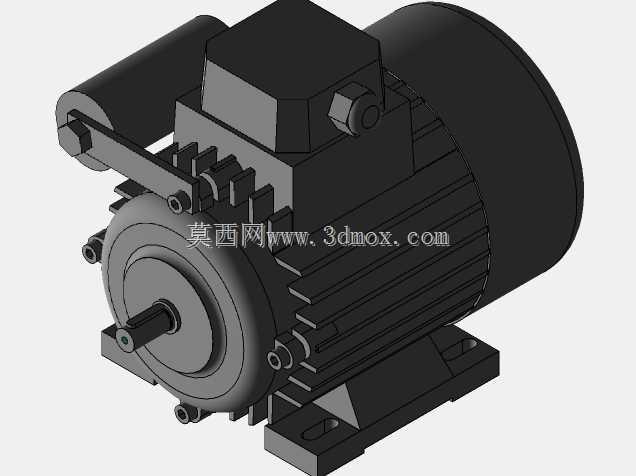

　　在电动汽车低压辅助驱动与小型特种电动车动力系统的选型场景里，这类卧式安装的三相异步电机是兼顾成本与可靠性的常用动力单元，区别于乘用车主驱的永磁同步方案，它更适配厂区转运电动车、低速观光车、场地作业电动车这类对成本敏感度高、工况负载波动大的使用场景，不需要复杂的弱磁控制逻辑，普通的变频驱动器就能完成转速调节，维护门槛远低于永磁类电机。从结构设计逻辑来看，这款电机采用了底脚卧式安装的标准布局，机座表面的散热筋沿轴向均匀排布，筋条高度与间距经过热仿真校核，能够在自然风冷工况下带走额定负载运行时的绕组温升，不需要额外加装独立散热风机，进一步压缩了整机的轴向尺寸，给整车布置留出更多冗余空间。接线盒设置在机座顶部偏输出端的位置，

　　盒体预留了标准的电缆格兰头安装位，现场布线时可以直接从上方走线，不需要额外弯折电缆，避免接线端子处出现应力集中导致的线缆破损；输出轴采用标准的圆柱轴伸带键槽结构，键槽的对称度、轴伸的径向跳动公差都按照通用工业电机的精度等级设计，既可以通过联轴器直连负载，也能适配带轮、链轮这类传动部件，不需要额外定制转接轴。安装底脚的四个安装孔采用长圆孔设计，安装时可以在小范围内调整电机的轴向位置，方便张紧传动带或者调整联轴器的对中精度，底脚的安装面经过铣削加工，平面度控制在合理范围内，安装后不会出现机座扭曲导致的轴承额外受力问题。端盖部分采用了铸铁材质的一体式结构，轴承室的加工精度直接影响整机的运行噪音与轴承寿命，

　　设计时轴承室与止口的同轴度公差严格控制，前后端盖的轴承选用了深沟球轴承，能够同时承受径向负载与小部分轴向负载，适配电动车运行时路面颠簸带来的轴向冲击力，避免轴承过早失效。机座尾部的散热端盖开有通风孔，内部自带的风叶随转子同步转动，形成轴向的散热风道，气流从尾部进风沿散热筋流向输出端，把绕组与铁芯产生的热量持续带走，在额定转速下能够保证绕组温升控制在绝缘等级允许的范围内。从安装边界来看，这款电机的轴向总长度、中心高、底脚安装孔的孔距都参考了通用Y系列电机的安装尺寸，替换现有同规格电机时不需要改动安装支架，降低了整车改型的设计成本；输出轴的轴径、键槽尺寸也和通用标准一致，现有传动部件可以直接适配，不需要重新加工连接件。在实际使用场景中，

　　这类电机常被用作低速电动车的主驱动单元，搭配减速箱后能够输出足够的轮边扭矩，满足场地内低速重载的运输需求，也可以用作电动车上的辅助动力单元，驱动液压泵、空压机这类车载附属设备，因为异步电机的抗过载能力强，短时间堵转也不会出现永磁体退磁的问题，在复杂工况下的可靠性表现更稳定。建模过程中对电机的各个细节都做了还原，包括接线盒上的紧固螺栓、散热筋的倒角、底脚的安装孔倒角、输出轴的键槽细节，甚至端盖上的吊环安装位都做了准确建模，在做整车布置干涉检查时，可以直接调用这个模型完成空间校核，不需要再对模型做简化修补，能够直接用于生成工程图、做装配仿真，也可以用来做产品展示的渲染素材。设计时还考虑了不同使用场景的拓展性，顶部的接线盒可以根据需求调整出线方向，底脚也可以根据安装需求更换为法兰安装的端盖结构，不需要改动机座主体的设计，能够快速衍生出不同安装形式的产品系列，覆盖更多的应用场景。
