电动汽车驱动用带冷却风扇电机结构

　　这套带集成冷却风扇的电机结构，主要面向低速电动汽车的辅助动力驱动场景，可适配车载空调压缩机、散热系统动力输出等车载辅件的驱动需求，也可作为小型场地巡检电动车的轮边辅助动力单元使用。从实际装车的工况来看，这类电机需要持续在车载颠簸、舱内高温、多粉尘的环境下稳定运行，因此结构设计上优先考虑了散热效率、安装可靠性以及绕组防护三个核心维度。

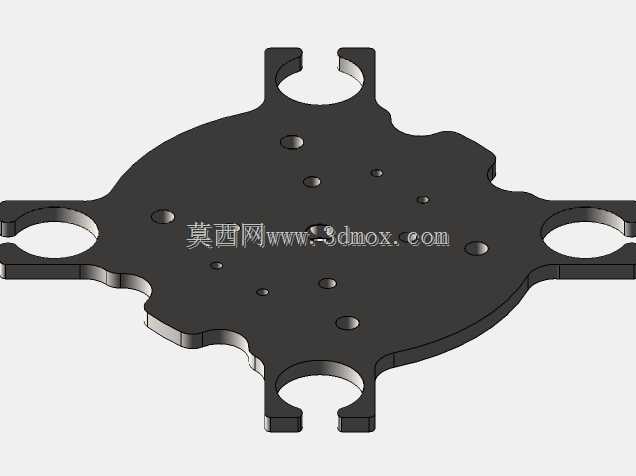

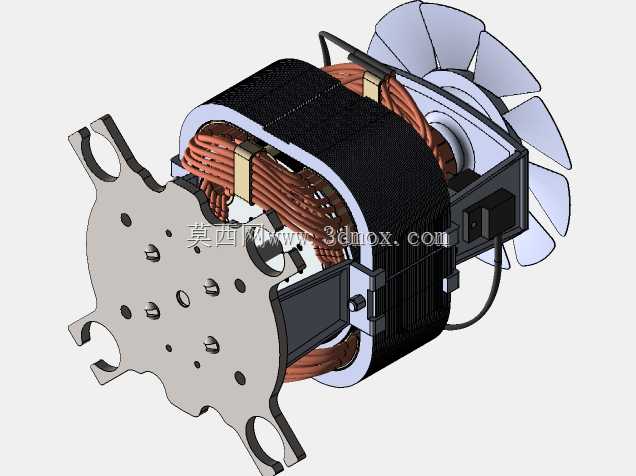

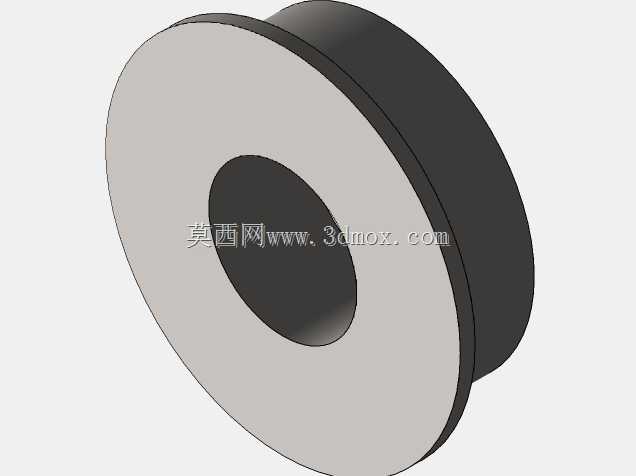

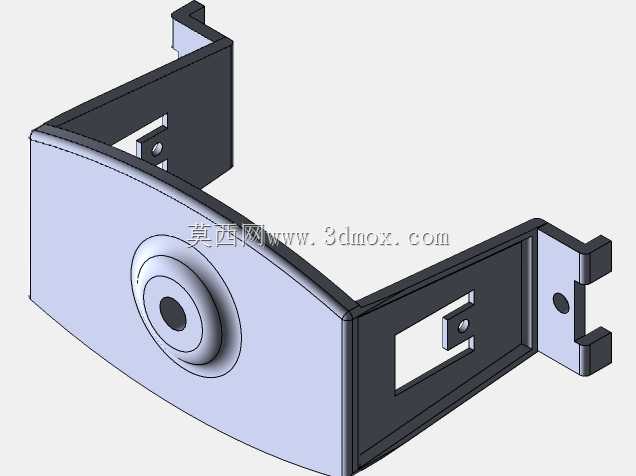

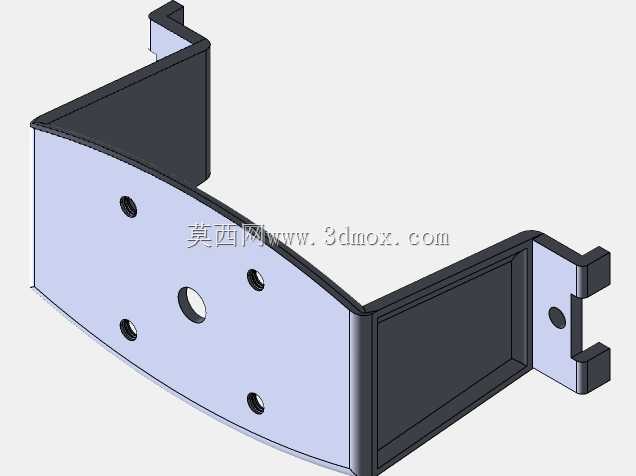

　　先看安装边界部分，前端的金属安装端板采用了多耳式安装结构，四个带豁口的安装耳对应车载安装支架的固定点位，安装孔位的豁口设计允许装配时进行小范围的位置微调，降低支架焊接公差带来的装配难度，端板上分布的多组小孔一方面用于端板与定子铁芯的定位销固定，保证定子与端盖的同轴度，避免运行时转子扫膛，另一方面也可作为前端盖的辅助固定点位，适配不同厚度的前端防护盖选型。端板中心预留的轴伸孔位匹配常规输出轴的配合公差，可直接对接皮带轮或者联轴器，不需要额外加装转接轴套，减少传动链路的累计误差。

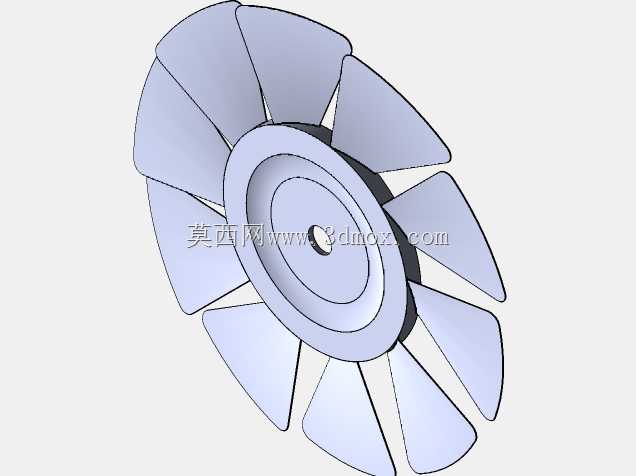

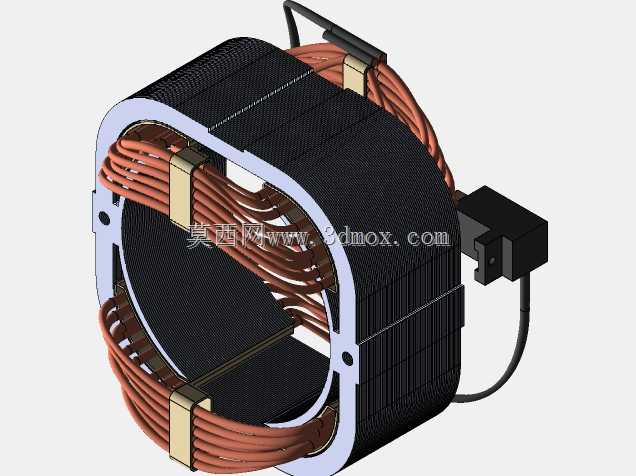

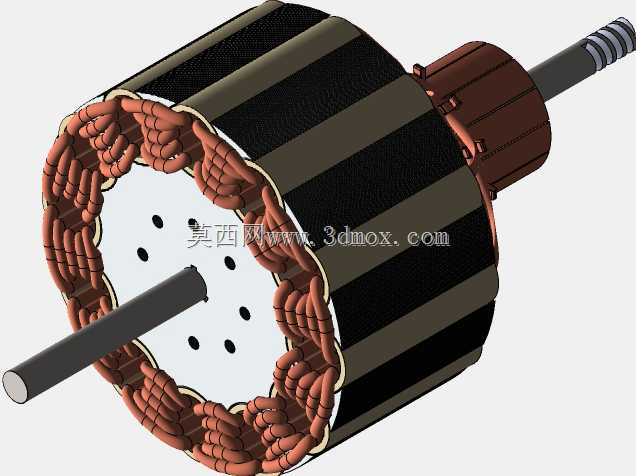

　　定子部分的设计充分考虑了车载场景的散热需求，绕组采用多层密绕工艺，绕组端部用绝缘隔块做分层固定，避免车辆颠簸时绕组线之间发生摩擦破损，外层包裹的绝缘防护层既可以阻挡舱内粉尘、凝露直接接触绕组，也能将绕组产生的热量快速传导到外侧的铁芯壳体上。和常规工业电机不同的是，这套结构直接在电机非轴伸端集成了轴流冷却风扇，风扇叶片采用大倾角弧面设计，运行时产生的轴向气流可以直接吹过定子铁芯的外表面以及后端的接线部位，不需要额外加装独立散热风机，既节省了车载安装空间，也减少了额外的供电线路布置，风扇和转子同轴转动，转速和电机输出转速同步匹配，电机负载越高转速越快时，散热风量也同步提升，刚好匹配高负载下的散热需求，避免绕组出现过热退磁的问题。

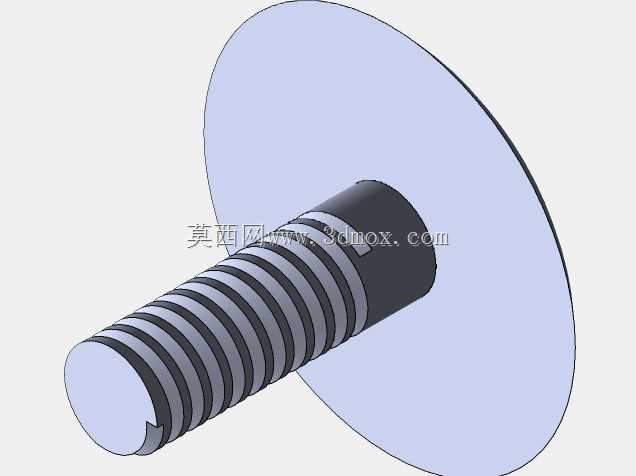

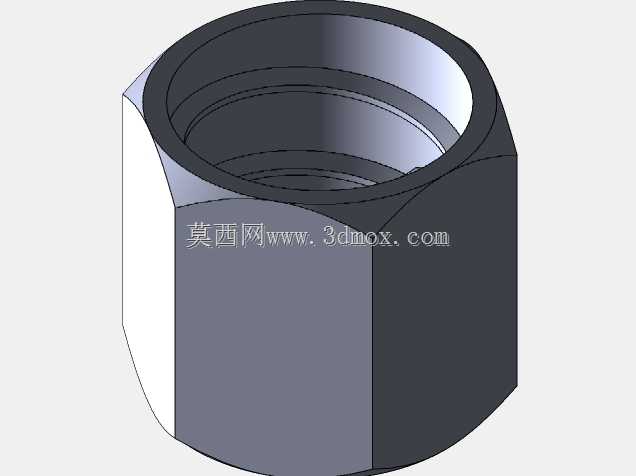

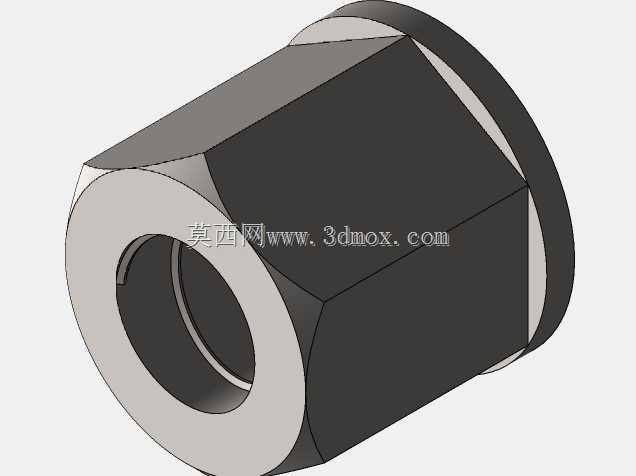

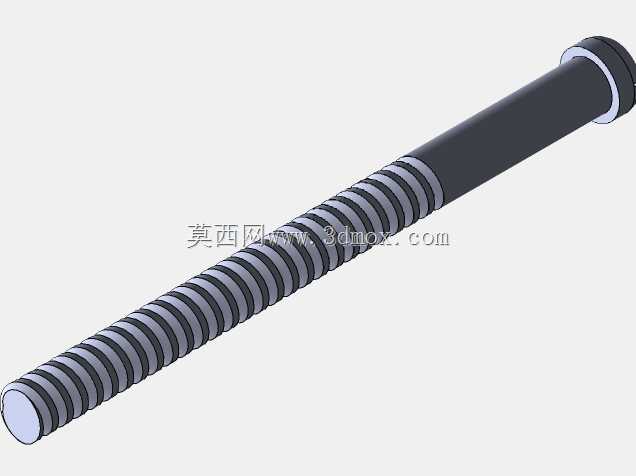

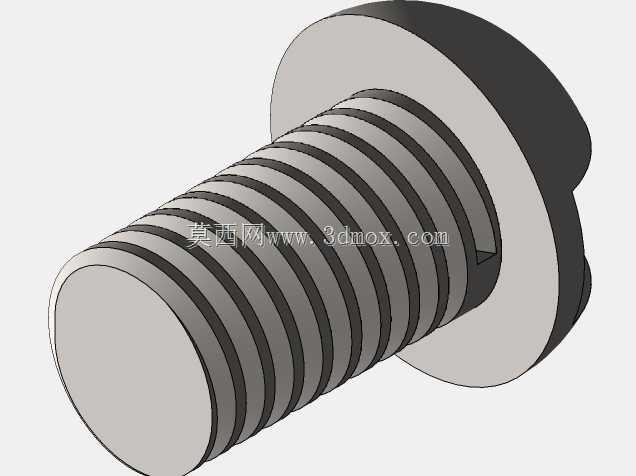

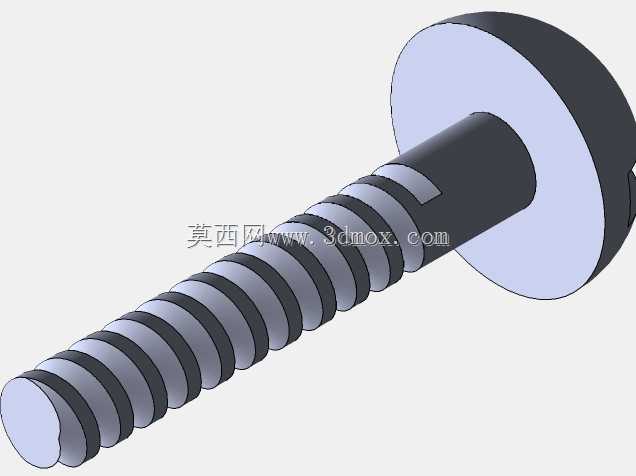

　　接线部位设置在电机侧方的防护盒内，接线盒和定子壳体做了一体化结构设计，出线位置预留了防水胶圈的安装槽，装车时套上密封胶圈就可以达到车载部件要求的防尘防水等级，避免雨天行车或者洗车时水液渗入接线部位造成短路。从结构的装配逻辑来看，整个电机的零部件采用分层堆叠的装配方式，定子铁芯、绕组、后端风扇、前端安装端板都通过周向的固定卡扣以及长螺栓做整体锁紧，不需要复杂的专用工装就可以完成拆解维护，后期如果需要更换风扇或者检修绕组，只需要拆下前端固定螺栓就可以分离各部件，降低车载场景下的后期维护成本。

　　实际选型匹配时，需要注意安装端板的外轮廓尺寸要和车载预留的安装腔尺寸匹配，预留至少5mm的周边间隙保证散热气流的流通，轴伸端的对接部件要做动平衡校正，避免高速运行时的振动传导到电机端板，造成安装耳的疲劳断裂。绕组的绝缘等级适配车载环境的高温要求，持续运行时绕组温升控制在绝缘材料允许的范围内，配合集成风扇的强制风冷，即使在夏季车辆长时间怠速开空调的工况下，电机也能保持稳定的输出扭矩，不会因为过热触发功率降额。另外风扇的叶片边缘做了圆弧过渡处理，避免运行时和周边的线束发生剐蹭，装配时需要确认风扇和后端盖之间的间隙均匀，不存在擦碰的风险，保证运行时的噪音控制在车载部件允许的范围内，不会给驾乘人员带来额外的噪音干扰。
