家用电视红外遥控器外观结构三维设计

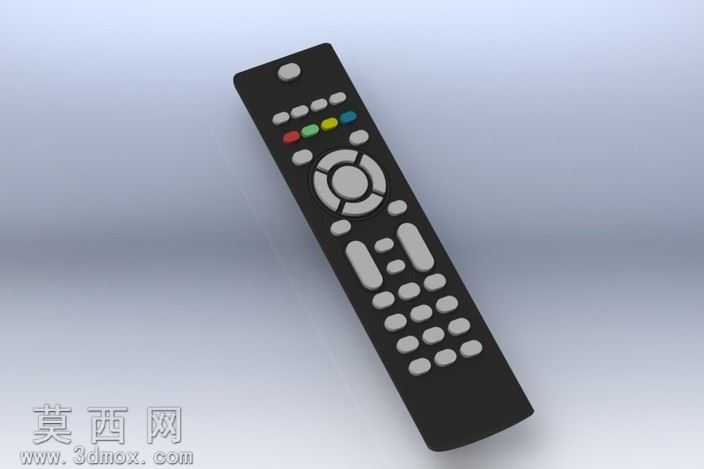

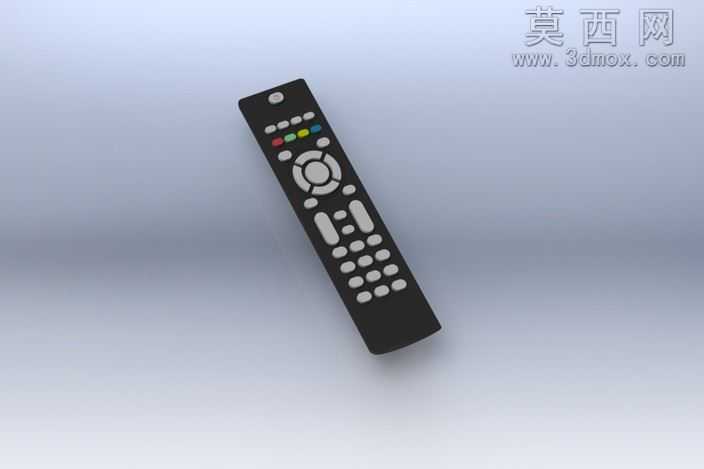

本作品为家用电视红外遥控器的三维建模设计，整体采用符合人体工学的长条形弧面造型，建模阶段先通过草图绘制遥控器的外轮廓曲线，对边缘做圆角过渡处理，避免尖锐棱角带来的握持不适感，再通过拉伸、放样等特征生成壳体基础结构，壳体厚度控制在1.8mm，兼顾结构强度与轻量化需求。按键区域做分区规划，最上方为电源按键，采用独立圆形凸起结构，下方依次排布功能快捷键、方向导航键、数字按键区，不同功能区的按键做尺寸与高度差区分，导航确认键采用环形包围中心按键的结构，方便用户盲操作时快速定位，数字按键采用矩阵式排布，按键间隙预留0.5mm的装配间隙，避免按键卡滞。材质渲染阶段，遥控器主体外壳采用哑光黑色ABS塑料材质，调整材质粗糙度参数模拟磨砂质感，避免使用过程中残留指纹影响外观；按键部分根据功能区分材质，电源键采用浅灰色哑光材质，彩色功能快捷键分别赋予红、绿、黄、蓝四色半透明哑光材质，方向导航键与数字按键采用与壳体接近的深灰色哑光材质，既保证视觉上的层次感，又不会过于花哨。底部壳体做微弧收边处理，贴合手掌握持时的自然曲线，整体模型所有结构均做可装配化设计，按键与壳体的配合位预留对应卡扣结构，内部预留红外发射头、电池仓的安装空间，电池仓位于遥控器下半部分，可容纳两节7号电池，仓盖采用卡扣式固定结构，无需额外螺丝即可完成拆装。渲染阶段采用柔和的漫反射光源，在浅灰色背景下呈现产品的真实质感，阴影做柔化处理，突出遥控器的轮廓线条与按键的立体层次，整体设计兼顾实用性与美观性，符合日常家电遥控器的使用习惯与审美需求。
