适配iPhone的壁挂式塑料支撑支架设计

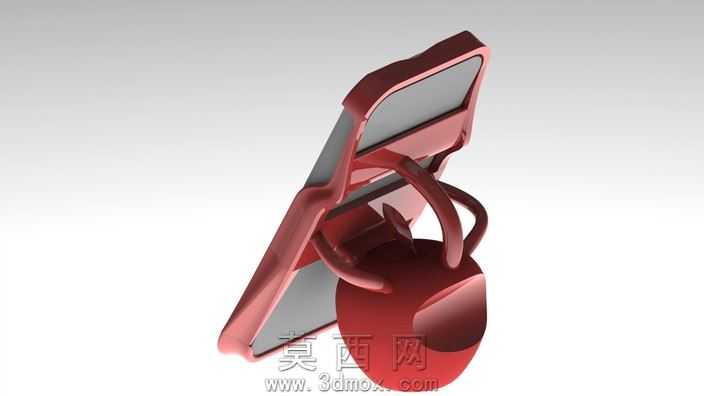

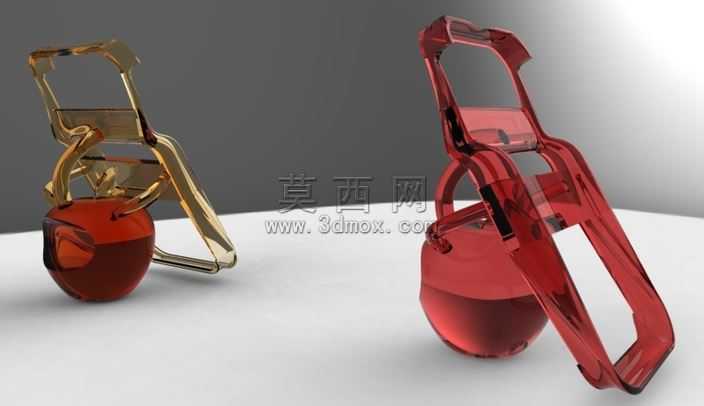

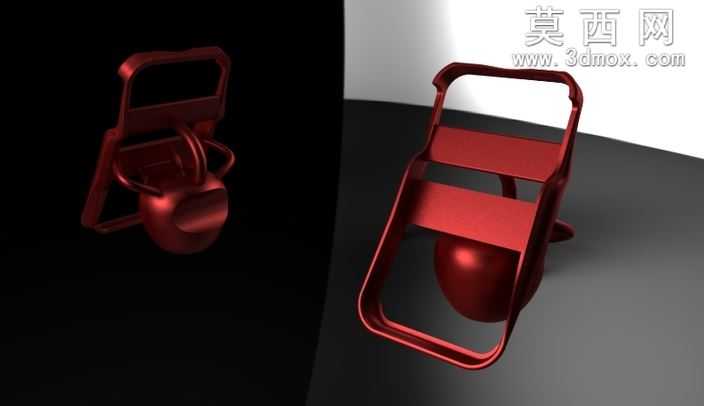

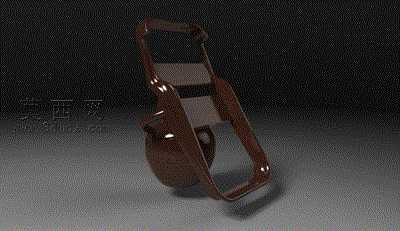

本作品为适配iPhone系列手机设计的壁挂式塑料支撑支架，整体建模过程依托三维参数化设计软件完成，首先基于iPhone机身的精准尺寸数据进行轮廓拟合，提取手机侧边按键、底部接口、背部弧度的关键特征点位，构建出与手机完全贴合的支撑卡槽结构，确保手机放置后不会出现松动、滑脱的问题。建模阶段首先绘制支架的整体轮廓草图，将支架分为手机承托段与壁挂固定段两个核心部分，承托段采用半包式结构设计，内侧预留出0.2mm的装配余量，既保证手机可以顺畅取放，又能提供足够的夹持力度，同时在对应手机侧边按键的位置做了内凹避让处理，避免支架遮挡按键影响正常操作。壁挂固定段采用圆润的水滴形造型，背部设计为平面结构，可通过背胶或者螺丝固定在墙面、柜体等垂直平面上，承托段与固定段之间通过弧形过渡连接臂衔接，连接臂的弧度经过力学仿真优化，可均匀分散手机放置后产生的弯矩，避免长期使用出现结构断裂。材质设计上整体采用哑光硬质塑料材质，渲染阶段调整材质的粗糙度参数为0.6，反射率设置为0.1，还原普通ABS塑料的真实质感，承托段内侧添加了细微的磨砂纹理，既可以增加与手机接触的摩擦力，又能避免刮花手机边框。结构设计上特意将支撑壁做了等厚薄化处理，在保证结构强度的前提下尽可能减少材料用量，同时所有外边缘都做了R2的圆角过渡，没有尖锐棱角，避免取放手机时划伤手部。整体设计思路围绕壁挂场景下的手机临时放置需求展开，既满足了充电时手机的放置需求，也可作为墙面固定的手机展示支架使用，结构简洁实用，建模过程中所有特征均采用参数化驱动，后续可根据不同型号手机的尺寸快速调整参数生成适配版本，具备良好的通用性与可修改性。
