手动角式法兰连接蝶阀结构设计

　　在化工流体输送、市政给排水、中小型暖通循环水系统的支路管段中，这类角式结构的手动蝶阀常被用于需要90度转向同时完成通断、节流调节的管路节点，相比直通式阀件，它能在管路转向位置直接完成安装，省去额外的弯头配件，减少管路的焊点与泄漏点，尤其适合空间紧凑的管廊排布、设备端就近安装的场景，比如反应釜进出口的旁通管路、循环水泵出口的调节支路、小型换热机组的介质流向切换节点，都能看到这类阀件的应用。从实际使用功能来看，这款蝶阀依靠手柄驱动阀杆旋转，带动阀体内的蝶板做90度回转，实现管路的全开、全关，也可通过手柄的停留位置实现小范围的节流调节，相比闸阀、截止阀，它的启闭行程更短，手动操作力矩更小，

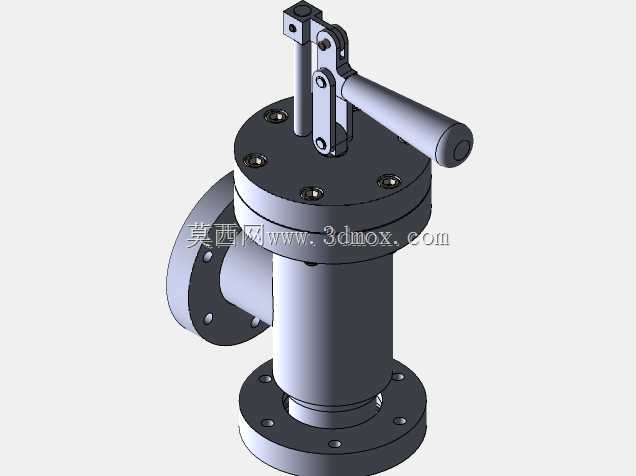

　　日常巡检时操作人员无需借助额外工具就能快速完成启闭动作，在需要紧急切断的支路管段中，这种快速响应的特性能有效降低介质泄漏、超压的风险。从结构设计的逻辑来看，这款阀采用角式阀体结构，介质从侧方法兰进入后，转向90度从下方法兰流出，阀体的流道做了圆弧过渡处理，尽可能减少介质转向时的压损，避免直角流道带来的紊流、冲蚀问题；阀杆与手柄的连接部位设置了定位销与限位结构，能精准限制蝶板的回转角度，避免过转导致的密封面磨损、阀杆扭矩过载；上阀盖与阀体之间采用法兰螺栓连接，中间设置密封填料函，能在阀杆回转过程中持续保持密封性能，防止介质从阀杆配合间隙泄漏，同时这种分体式的上盖设计也方便后期维护时更换填料、检修阀板，无需将整个阀体从管路上切割拆除。

　　安装边界方面，这款阀的三个连接端（侧方进口、下方出口、上阀盖连接位）均采用标准法兰连接结构，法兰的螺栓孔分布、密封面尺寸匹配常规中低压管路的法兰标准，安装时只需保证配对法兰的密封面平行、螺栓对角均匀紧固即可，无需额外加工焊接坡口；整体安装高度从底部法兰密封面到手柄顶端的尺寸控制在紧凑范围内，侧方进口法兰的端面到阀体中心线的距离也预留了足够的螺栓操作空间，不会出现安装时扳手无法伸入紧固螺栓的问题；手柄的操作方向设置在阀体侧上方，安装时可根据现场操作空间调整手柄的初始安装角度，适配不同朝向的管路排布，避免手柄被周边管线、设备结构遮挡导致操作不便。细节设计上，蝶板的密封面采用软密封贴合结构，在中低压常温的水、

　　油品等介质工况下能实现零泄漏密封，阀杆与蝶板的连接采用方榫配合，传递扭矩时不会出现打滑、间隙过大的问题，长期启闭操作也不会出现阀板回转滞后的情况；阀体的外部结构做了均匀的壁厚设计，既保证了承压能力，也避免了不必要的材料浪费，法兰根部做了圆弧过渡加强，避免管路应力集中导致的法兰开裂问题。在实际选型适配时，这类手动蝶阀适合公称压力不超过1.6MPa、工作温度在120摄氏度以下的洁净介质管路，不适合含大量固体颗粒的浆料介质，避免颗粒卡涩蝶板、磨损密封面；安装时要注意介质流向与阀体标识一致，虽然角式阀的流向适应性较强，但顺向安装能有效降低启闭力矩，延长密封件的使用寿命。
