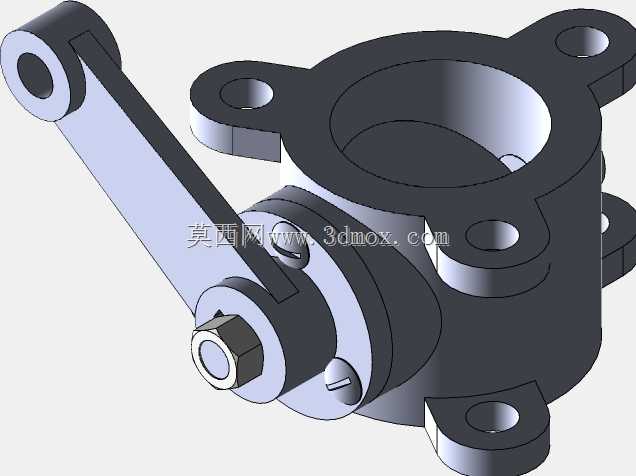

带手动操作杠杆的法兰式球阀结构

　　这款手动杠杆式法兰球阀的结构设计，核心围绕中小口径工业管路的流体通断控制需求展开，在化工流体输送、小型给排水支路、设备冷却循环管路、低压气动控制回路中都有广泛适配场景。从实际使用逻辑来看，这类阀门不需要额外配置气动或电动执行机构，完全依靠现场操作人员扳动外置杠杆实现阀芯的90度回转，即可完成全开与全关状态的快速切换，相比手轮式闸阀、截止阀，操作行程更短，开关响应速度更快，在需要紧急截断管路介质的工位上适配性更强。

　　从结构设计思路上看，阀体采用一体式铸造基体搭配四组均布法兰安装耳的结构，安装耳上的通孔轴线与阀体主通径轴线垂直分布，安装时可直接通过螺栓穿过耳孔与管路侧的配对法兰锁紧，不需要额外配置焊接法兰盘，既降低了现场安装的焊接工序成本，也能保证安装后阀体与管路的同轴度，避免通径错位带来的流阻增大问题。阀体主通径为直通式结构，介质流经阀体时没有额外的弯折流道，全开状态下流道与管路通径几乎完全对齐，压损远小于同口径的截止阀，适合输送清水、低压气体、低粘度油品等不会产生结晶的介质。

　　外置操作杠杆的长度经过力矩匹配设计，杠杆末端的操作力控制在成年人单手握持可轻松扳动的范围内，杠杆与阀芯转轴之间通过扁方结构配合传递扭矩，避免长期操作后出现配合打滑的问题。转轴穿出阀体的位置设置了多层密封结构，搭配压紧螺母实现密封预紧力的可调，当使用一段时间出现密封渗漏时，不需要拆解整个阀体，只需要适当拧紧端部的压紧螺母即可补偿密封件的磨损量，大幅降低现场维护的工作量。阀套作为阀芯与阀体之间的衬层构件，采用耐磨减摩材质加工，既可以降低阀芯回转时的摩擦阻力，也能避免金属阀芯与金属阀体直接接触产生的咬合磨损，延长阀门整体的使用寿命。

　　从安装边界尺寸来看，四组安装耳的外轮廓尺寸控制在同口径法兰标准安装距范围内，不会出现安装时与周边管路、支架产生干涉的问题；杠杆的操作空间预留也符合现场操作的人机工程要求，扳动杠杆时不会碰到阀体周边的安装构件，不需要额外预留过大的操作空间。阀芯的回转角度通过阀体内部的限位结构做了硬限位，保证扳动杠杆到极限位置时，阀芯刚好处于全开或全关位置，不需要操作人员额外判断开关位置，避免出现开关不到位导致的内漏或流道通径不足问题。

　　在实际选型适配时，这款结构的阀门更适合压力等级不超过1.6MPa的常温管路场景，安装时需要注意介质流向与阀体通径方向对齐，法兰密封面处要根据输送介质的特性选配对应的密封垫片，螺栓锁紧时要采用对角分次拧紧的方式，避免阀体受力不均导致的法兰面渗漏。日常维护过程中，只需要定期检查转轴处的密封状态，定期在转轴配合位置加注少量润滑脂即可，不需要对内部构件做频繁拆解，整体维护成本远低于同口径的电动、气动控制阀门。
