内燃机活塞高精度结构三维建模

　　在往复式内燃机的核心运动组件中，活塞是直接参与能量转换的关键零件，其设计合理性直接决定动力输出效率、运行可靠性与整机寿命。从实际工程应用场景来看，这类活塞广泛适配小排量高转速汽油机，承担着燃烧室密闭、燃烧压力传递、热量传导导出的多重作用，工作过程中需要承受周期性变化的高温燃气冲击、往复惯性力与侧压力，对结构强度、形位精度、热变形控制都有极高要求。

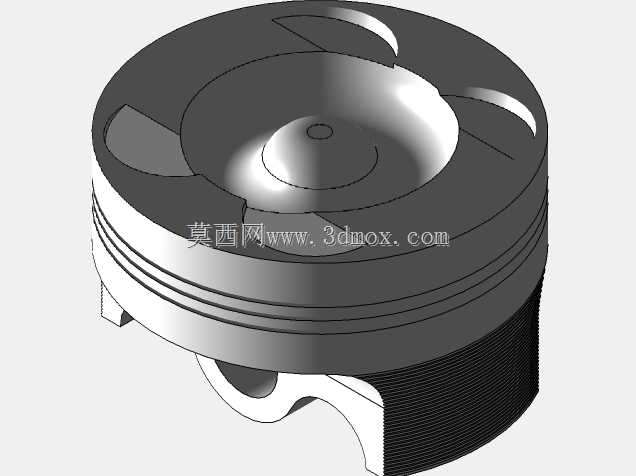

　　建模过程中首先要明确活塞的功能分区，顶部的凹坑结构是燃烧室的组成部分，其曲面轮廓、凹坑深度、边缘过渡圆角都需要匹配缸盖的气门布置、喷油嘴喷射角度，避免活塞运行至上止点时与气门发生运动干涉，同时要保证混合气在燃烧室内形成合理的涡流，提升燃烧充分性。本次建模的活塞顶部设置了对称的避让凹槽，对应进排气门的最大升程位置，凹槽边缘做了平滑圆弧过渡，避免应力集中在长期交变载荷下出现裂纹。

　　活塞头部的环带区域是密封功能的核心载体，建模时严格按照气环、油环的安装槽尺寸进行构建，气环槽的宽度、深度公差控制在微米级，保证活塞环装入后能与缸壁紧密贴合，阻断高压燃气下窜的通道；油环槽位置设计了径向回油孔，建模时保证孔道与环槽的连通性，让油环从缸壁刮下的多余润滑油能通过这些孔道回流到油底壳，避免机油窜入燃烧室造成烧机油故障。环带区域的外径略小于裙部尺寸，预留出热膨胀余量，防止发动机高负荷运行时活塞头部受热膨胀卡在气缸内。

　　活塞裙部的型线设计是建模的难点部分，并非规则的圆柱面，而是按照热变形规律设计成中凸变椭圆型面，活塞销座方向的裙部金属较厚，热膨胀量更大，因此冷态下该方向的直径略小于垂直销座方向，工作温度升高后裙部能膨胀趋近正圆，保证与缸壁的均匀贴合，减少敲缸异响与偏磨问题。销座部分的建模重点在于活塞销孔的同轴度，以及销座与裙部连接位置的过渡加强筋，这里是活塞承受燃气压力后应力最集中的区域，过渡圆角的大小直接影响疲劳强度，建模时避免出现直角衔接，采用渐变圆弧过渡分散应力。

　　从安装边界来看，活塞的整体外径需要与对应气缸的内径保持规定的配合间隙，活塞销孔的中心到活塞顶部的压缩高度尺寸，直接决定发动机的实际压缩比，建模时需要严格控制这个尺寸链，避免压缩比偏差导致动力不足或者爆震问题。活塞销的安装长度需要匹配连杆小头的宽度，销孔两端的卡环槽尺寸要对应标准卡环规格，保证活塞销在工作过程中不会发生轴向窜动刮伤缸壁。

　　实际建模过程中，需要反复校验各部分的壁厚均匀性，避免局部金属过厚导致热容量过大、散热不良，或者局部壁厚不足导致强度不够出现击穿风险。顶部燃烧室的曲面需要保证光滑连续，没有凹凸折角，减少积碳附着的可能。环槽的上下端面需要保证平面度与垂直度，否则会导致活塞环偏磨，密封性能快速衰减。裙部的型面需要做光顺处理，保证活塞在缸套内往复运动时不会出现卡滞。

　　这类活塞模型在结构设计阶段可用于运动仿真验证，检查活塞与连杆、曲轴、气门的运动干涉情况，也可用于有限元分析，模拟不同工况下的温度场分布、应力应变状态，提前优化结构薄弱点，减少物理样机的试制次数，缩短动力总成的开发周期。对于三维建模从业者而言，这类零件的建模需要兼顾功能需求、工艺可行性与装配关系，不能只追求外形相似，每一处结构细节都对应实际的工程作用，比如顶部凹坑的形状不是随意设计的曲面，而是要匹配燃烧系统的开发参数，环槽的数量、位置是根据发动机的强化程度确定的，裙部的长度需要平衡导向稳定性与往复运动惯性质量的矛盾，过长会增加活塞整体重量，提升往复惯性力，过短则会导致导向不足，运行中出现摆头问题加剧缸套磨损。
