双层框架式移动金属置物推车结构设计

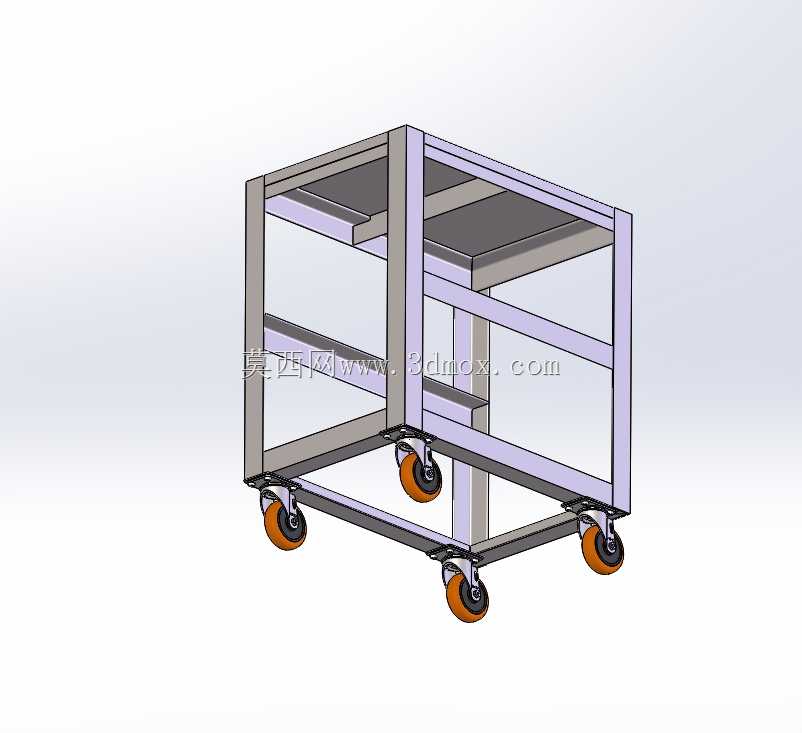

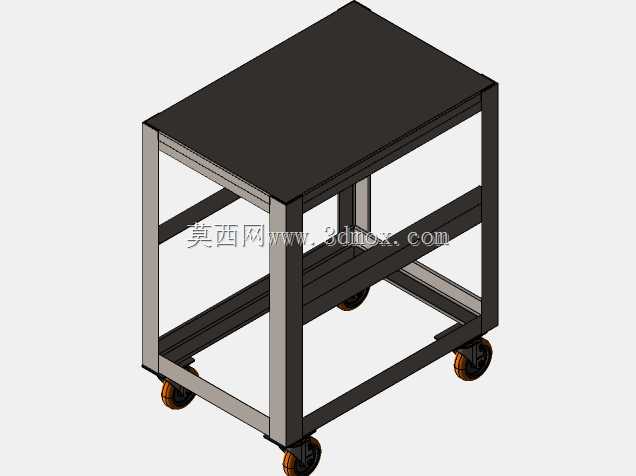

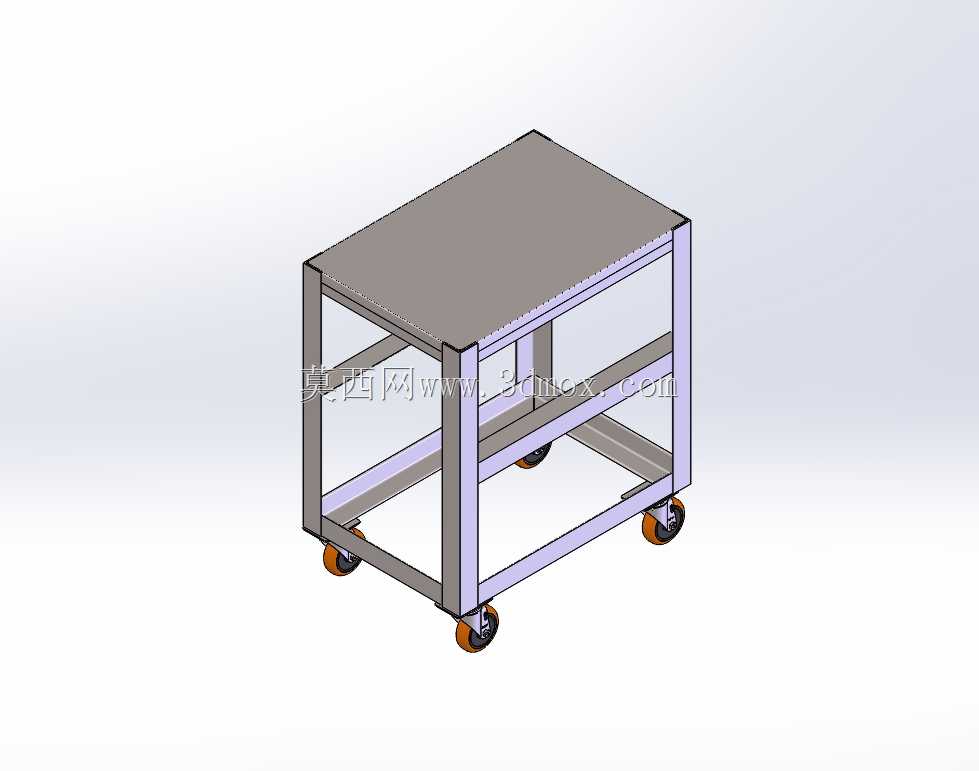

　　这款双层框架式移动金属置物推车，在机加工车间、装配工位、维修班组的日常作业场景中适配性极强，很多一线作业人员在处理工位间零散工件转运、工具临时归集、待检零件周转的需求时，都会优先选用这类结构的推车。不同于市面上常见的薄壁弯折推车，这款模型的框架采用矩形金属型材做主体承力结构，型材的壁厚选型参考了日常转运150kg以内零散工件的载荷需求，框架的四个竖梁直接作为整体结构的主承力立柱，上下两层置物平面的边框与竖梁采用满焊连接的结构形式，避免了螺栓连接长期使用后出现的连接松动、框架晃荡的问题。上层置物面采用整面平板结构，平板边缘做了一圈高度15mm的围边，防止放置在台面上的小型零件、量具、工具在推车移动过程中从边缘滑落，

　　围边与平板的连接采用折边一体成型工艺，没有额外的拼接焊缝，既减少了加工工序，也避免了拼接缝隙容易积留切屑、油污难以清理的问题。下层置物面没有采用整板设计，而是用两根横向承托梁搭配侧边框架形成开放式置物空间，主要用来放置体积稍大、重量偏大的工件或者工具盒，开放式的结构不会因为下层置物面的遮挡导致推车整体重心过高，同时拿取下层物品时不需要俯身避开挡板，在狭窄的工位通道里操作时便利性更好。四个脚轮的安装位置没有直接固定在竖梁的最下端，而是在竖梁底部向内缩进20mm的位置焊接了脚轮安装板，这种设计一方面可以避免推车移动过程中脚轮直接撞击工位货架、设备支脚导致脚轮支架变形，另一方面缩进的安装位让推车整体的支撑投影面积更合理，

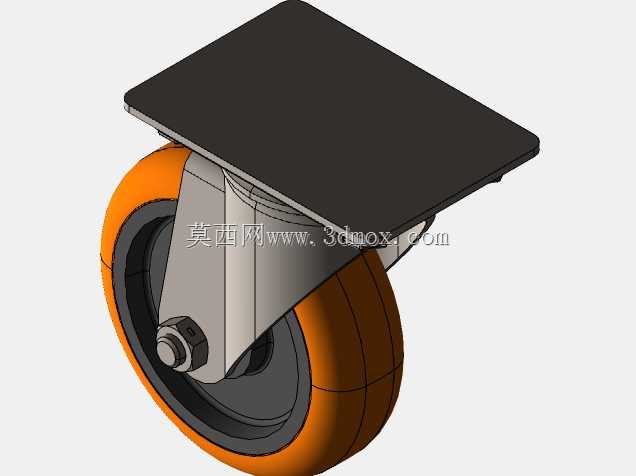

　　即使在斜面上短暂停留，也不容易出现侧翻的风险。其中两个脚轮选用带刹车结构的万向轮，安装在推车的同一侧，另外两个为定向轮，安装在对侧，这种轮组搭配在长距离直行转运时方向稳定性更好，需要转向调整位置时只需要推动带万向轮的一侧即可完成小半径转向，在车间狭窄的设备间隙里移动时不需要反复调整推车角度。整体框架的外形尺寸参考了常规车间通道的宽度以及工位旁的预留空间，宽度控制在600mm以内，长度控制在800mm，整体高度控制在750mm，这个高度刚好匹配成年人站立时自然拿取物品的手臂高度，不需要过度弯腰或者抬手就能取放台面上的物品，长时间使用时能降低作业人员的腰部负荷。框架的所有外露棱边都做了R3的圆角打磨处理，

　　避免搬运过程中尖锐棱边划伤工件表面或者作业人员的工作服，焊接位置全部做了焊疤打磨处理，没有突出的焊瘤或者尖锐的焊渣残留。在设计过程中，特意将上层置物面的高度与常规车间工作台的高度做了匹配，当需要把推车上的工件转移到工作台上时，只需要将推车靠紧工作台边缘，就可以直接平移工件，不需要抬升过高的距离，降低了重工件搬运时的劳动强度。框架的竖梁上预留了可选装的附件安装孔位，后期可以根据使用需求加装侧挂的工具架、置物挂钩或者文件袋支架，不需要在已经做好表面处理的框架上重新钻孔，破坏表面防护层。轮组的安装板上设计了长条形调节孔，当脚轮长期使用出现磨损导致推车整体不平稳时，可以通过调节孔微调单个脚轮的安装高度，快速消除推车放置时的晃动问题，不需要整体更换脚轮或者垫加垫片调整。这款推车的结构没有多余的装饰性设计，所有的结构选型都围绕车间实际使用的耐用性、便利性展开，没有采用复杂的折弯或者拼接结构，普通的钣金焊接班组就可以完成全部加工，加工门槛低，后期维护更换配件也十分方便，不管是用来做工位间的零件转运，还是作为移动的临时工具台，或者是维修作业时的配件归集架，都能很好地适配使用需求。
