带防护格栅的防潮椭圆形照明灯具结构

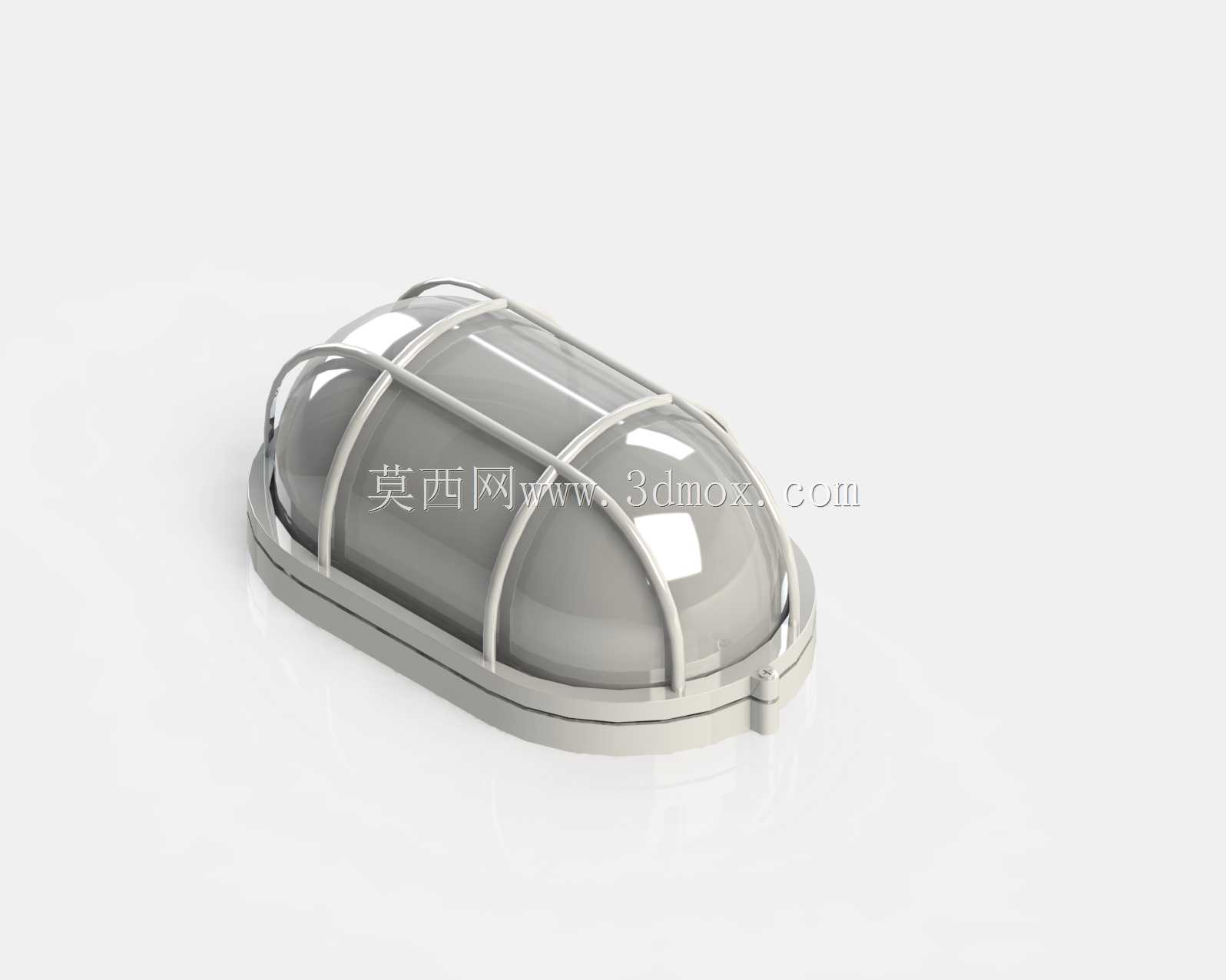

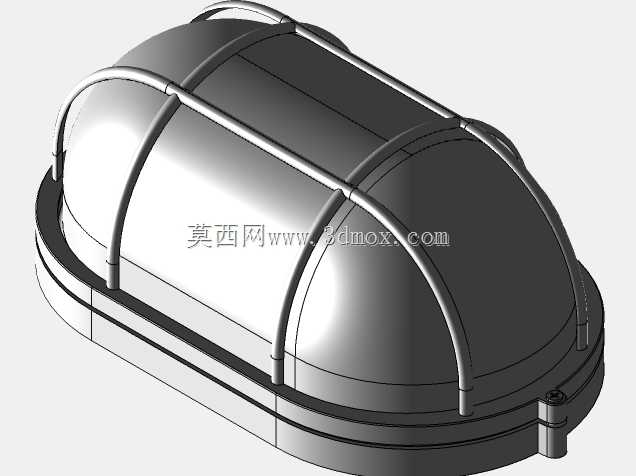

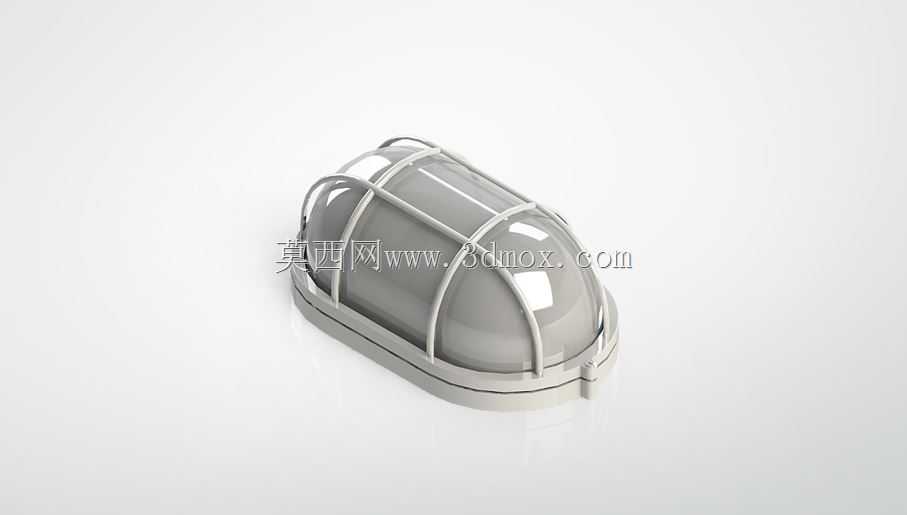

　　这类带外置防护格栅的椭圆形防潮照明组件，常被应用在船舶舱室、地下管廊、户外设备操作区这类存在凝露、轻微磕碰风险的照明场景中，核心作用是在潮湿多尘的环境下提供稳定的局部照明，同时依靠外部的金属格栅结构抵御外力冲击，避免透明灯罩受外力碎裂后出现安全隐患。从结构设计逻辑来看，整个组件分为三个核心功能部分：底部的安装基座、中部的透光灯罩、外部的防护格栅。底部基座采用带安装翻边的椭圆造型，翻边上预留了均匀分布的安装孔位，安装时可以直接通过螺栓固定在墙面、设备壳体或者舱壁上，基座边缘设计了一圈内嵌的密封槽，装配时可以嵌入橡胶密封圈，配合灯罩的压合结构实现IP65级别的防潮防尘效果，避免外界水汽、粉尘进入灯具内部侵蚀电路元件。

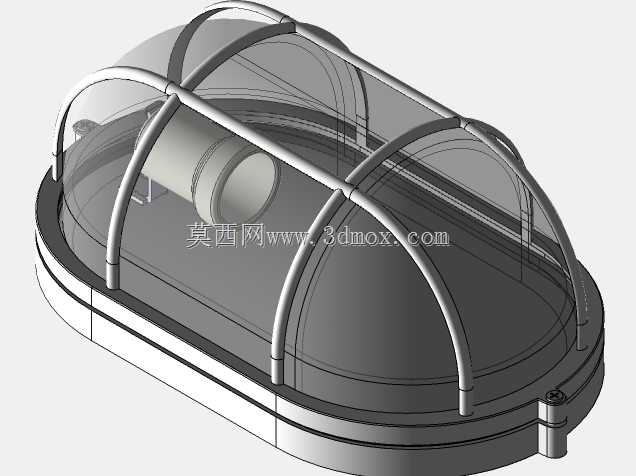

　　中部的透光灯罩采用椭球弧面造型，这种曲面设计一方面可以扩大光线的照射覆盖范围，相比平面灯罩能减少光线的折射损耗，让照射区域的光线分布更均匀，另一方面弧面结构的抗形变能力更强，在受到外部压力时能更好地分散应力，不容易出现开裂变形。灯罩和基座的连接采用卡扣加密封压合的结构，不需要额外的紧固件就能实现紧密贴合，后期维护更换内部光源时，只需要拨开卡扣就能取下灯罩，操作十分便捷。外部的防护格栅采用多根弧形金属筋条沿灯罩椭球轮廓排布，筋条两端固定在底部基座的翻边上，筋条之间的间距经过反复测算，既不会因为间距过密遮挡过多光线影响照明效果，也不会因为间距过大无法起到防护作用，能有效抵御直径超过30mm的硬物直接撞击灯罩，在一些存在搬运作业、

　　设备检修磕碰的场景中，能大幅降低灯罩破损的概率。从安装边界尺寸来看，整个组件的长轴尺寸控制在220mm左右，短轴尺寸在140mm左右，整体突出安装面的高度不超过120mm，属于紧凑型的防潮照明组件，不会占用过多的安装空间，在一些空间狭窄的舱室、设备夹层中也能顺利安装。基座的安装孔位采用通用的孔距设计，孔距为180mm*100mm，和市面上多数同规格防潮灯具的安装尺寸兼容，替换旧灯具时不需要重新在安装面打孔，能大幅降低现场改造的工作量。在建模过程中，需要重点关注几个配合面的公差控制：首先是基座密封槽和灯罩配合边的尺寸公差，要保证密封圈装配后有20%-30%的压缩量，压缩量过小会导致密封失效，水汽容易进入内部，

　　压缩量过大则会导致装配难度提升，长期使用后密封圈容易出现永久形变失去密封效果；其次是防护格栅筋条和灯罩外表面的间隙，间隙要控制在2-3mm之间，间隙过小会导致格栅和灯罩表面摩擦，长期震动环境下会磨花灯罩表面影响透光性，间隙过大则会导致格栅受撞击时形变量过大，还是会碰到灯罩造成损坏。另外，整个组件的边角都做了圆角过渡处理，没有尖锐的棱角，一方面是避免安装维护时划伤操作人员，另一方面圆角结构能减少应力集中，提升塑料部件的抗冲击性能，在低温环境下使用时也不容易出现脆裂。这类灯具的基座一般采用阻燃ABS或者PC材质注塑成型，具备不错的绝缘性能和耐候性，户外使用时能抵御紫外线老化，使用寿命更长；灯罩一般采用半透明的PC材质，透光率能达到85%以上，同时具备不错的抗冲击性能，不容易碎裂；外部的防护格栅一般采用不锈钢或者镀锌钢材制作，表面做喷塑处理，在潮湿环境下不容易生锈，能长期保持结构强度。在实际选型应用中，如果是用在有腐蚀性气体的化工区域，还可以将格栅材质换成304不锈钢，基座和灯罩的材质换成抗腐蚀的改性PC，进一步提升组件的环境适应能力；如果是用在普通的地下车库、设备间场景，采用常规的镀锌格栅加普通PC材质就能满足使用需求，成本也更可控。
