道路柔性金属警示防撞柱结构设计

　　日常做市政交通配套设施的结构选型时，这类带柔性缓冲结构的金属警示柱是出镜率极高的部件，很多刚入行的建模人员容易把它和普通固定式路桩混为一谈，实际上两者的受力逻辑和应用场景差异非常大。先从实际落地的场景说起，这类立柱最常部署在城市非机动车道与机动车道的软隔离段、商圈出入口的人行边界、停车场内的车位端头防撞位，还有厂区内部人车分流的路径分界处，和全刚性焊接固定的路桩不同，它的核心设计目标不是硬抗高速车辆的剧烈撞击，而是在低速误碰、非机动车剐蹭的场景下，通过柱身的柔性形变吸收冲击能量，既不会像纯塑料警示柱那样一撞就碎裂脱落，也不会像全钢刚性柱那样直接把磕碰的车辆外壳刮出严重形变，同时柱身受撞后能快速回弹复位，不需要频繁更换维护。

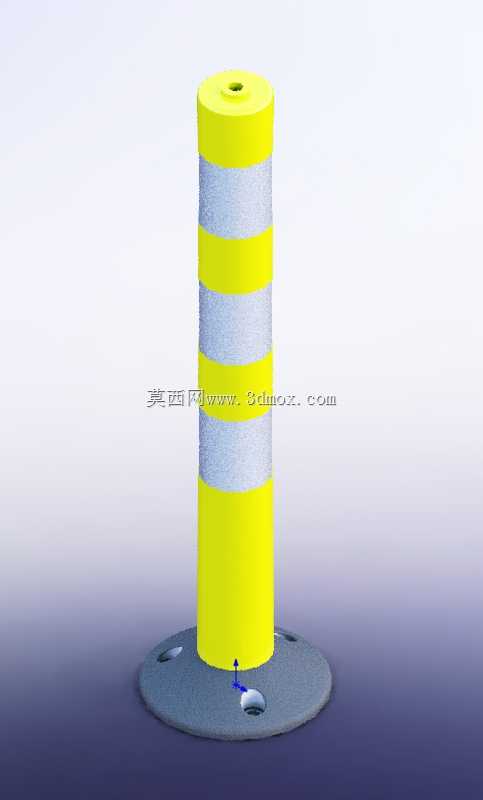

　　从结构设计的逻辑拆解，整个部件分为底部安装法兰、柱身主体、反光警示段三个核心部分。底部的圆形安装法兰是整个结构的受力基座，法兰盘上均匀预留了三个沉头安装孔，孔位的排布做了等角度均分设计，现场施工时直接搭配膨胀螺栓与硬化路面固定即可，法兰盘的厚度做了针对性加强，避免柱身受侧向冲击力时法兰出现翘曲变形，法兰和柱身的衔接位置做了圆弧过渡处理，消除应力集中的薄弱点，不会出现车辆剐蹭时直接把柱身从根部撞断的问题。柱身主体采用金属基底加柔性缓冲层的复合结构，内层的金属芯管保证整个立柱的结构刚度，不会出现轻微碰撞就整体弯折倒伏的情况，外层包裹的柔性材质在受到剐蹭、低速撞击时可以通过自身形变卸力，哪怕是电动自行车以十几公里的时速误碰上去，也不会对骑行人员造成硬性磕碰伤害，同时柔性层的抗老化性能做了适配，长期在户外经受日晒雨淋、高低温交替也不会出现开裂、粉化的问题。柱身的反光段采用了等间距的黄白相间条纹设计，条纹的宽度和间距符合道路交通设施的可视性要求，无论是白天的强光环境还是夜间车灯照射的场景，都能提供足够的警示辨识度，提醒驾驶人员注意边界位置，避免越线行驶。

　　做三维建模的时候需要特别注意几个安装边界的尺寸控制：首先是法兰盘的外径要比柱身直径大出足够的尺寸，保证安装孔位到柱身外壁的距离满足膨胀螺栓的安装操作空间，不会出现施工时扳手没法操作的问题；其次是柱身的总高度要控制在常规路侧警示设施的合理区间，既不能太矮导致驾驶人员可视距离不足，也不能太高导致柱身受力力臂过长，容易受撞击弯折；柱身顶部做了封闭的圆弧收边，还预留了细小的安装孔位，后期可以根据需求加装警示灯、反光球等附加配件，不需要额外在柱身上钻孔破坏结构。另外柱身的柔性层和金属内芯的配合公差要控制合理，不能出现长期使用后外层柔性材料和内芯脱层、移位的问题，反光条的粘贴位置要做对应的定位槽设计，避免施工粘贴时出现条纹歪斜、后期起翘脱落的情况。

　　很多设计人员在做这类交通设施建模时，容易忽略实际使用中的受力细节，比如柱身受撞时的形变方向，设计时特意让柔性段的形变区间集中在柱身中下部，靠近法兰的位置刚度做了梯度提升，这样哪怕受到撞击，柱身也是倾斜卸力而不是直接从根部断裂，复位后不会出现明显的歪斜。还有法兰底部和路面接触的面做了微幅的防滑纹理设计，安装后即使螺栓出现轻微松动，立柱也不会轻易出现移位旋转，保证警示条纹始终保持在正确的可视角度。和常见的固定式路桩相比，这种带柔性结构的警示柱维护成本低很多，普通的剐蹭不会造成结构损坏，哪怕外层柔性层出现磨损，也可以单独更换外层配件，不需要把整个法兰从路面凿除重新安装，非常适合在人流、车流量大的城市道路场景批量部署。
