棘轮扳手装配结构三维设计

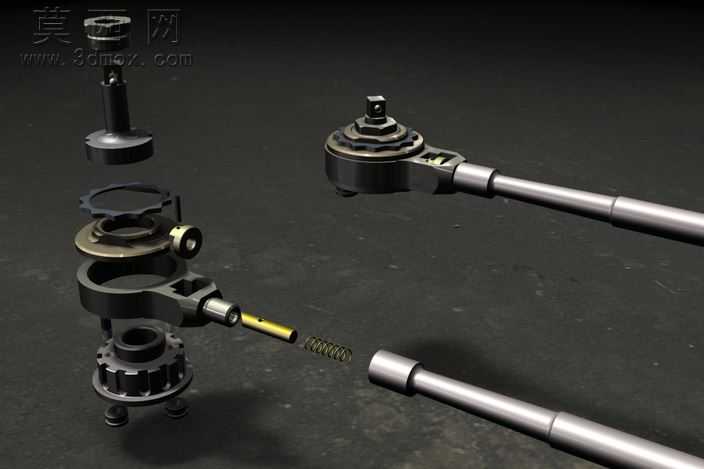

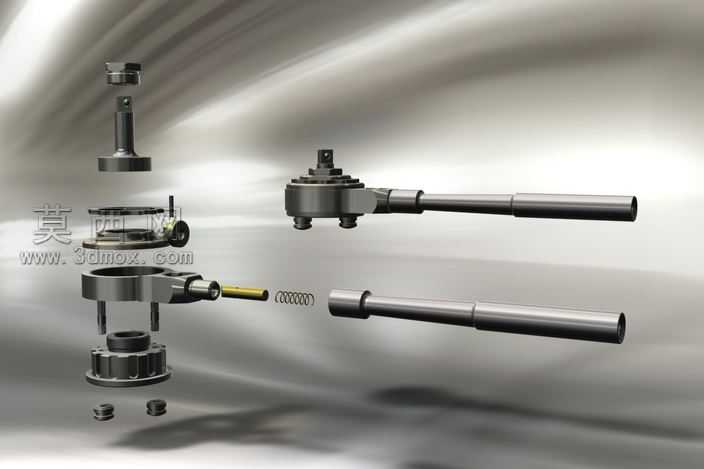

本作品为棘轮扳手的三维装配设计，采用爆炸视图的呈现形式完整展现产品的全部组成构件，清晰梳理各零件间的装配逻辑与位置关系。建模过程中严格遵循手动五金工具的行业设计规范，对每一个零部件的尺寸参数进行精准把控，从长手柄的杆身弧度、防滑握持段的纹理细节，到棘轮头部的棘爪、棘轮齿圈、复位弹簧、端盖紧固件，再到对接头的卡位结构，都按照实际加工生产的尺寸比例进行1:1还原，保证各零件装配后不存在干涉问题，可完整模拟真实棘轮扳手的运作状态。材质渲染阶段针对不同零件的使用场景匹配对应材质属性，金属受力部件采用高硬度合金钢材质，调整金属粗糙度与反光参数还原工具钢的哑光磨砂质感，表面做细微的氧化层纹理处理，还原工业五金件的真实质感；复位弹簧采用弹簧钢材质，还原金属丝的螺旋结构与弹性金属光泽；手柄握持段做细微的防滑纹理处理，兼顾视觉真实感与实际使用的人体工学设计逻辑。设计过程中重点优化棘轮头部的传动结构，对棘爪与齿圈的啮合角度、齿形参数进行反复调整，保证扳手在使用时可以实现小角度单向驱动，反向转动时自动滑齿不带动紧固件，完全匹配棘轮扳手的实际使用功能。爆炸视图的排布经过精心设计，各零件沿装配轴向依次展开，既不会出现构件重叠遮挡的问题，又能让观看者直观理解从零散零件到完整成品的装配顺序，清晰看到内部棘轮机构的运作原理，每一个细小的紧固件、垫片都单独建模呈现，完整还原产品的全部装配细节，整体模型结构严谨，细节丰富，可用于工具产品的结构展示、装配教学以及生产前的结构验证使用。
