180度弧形滚柱回转导向输送组件

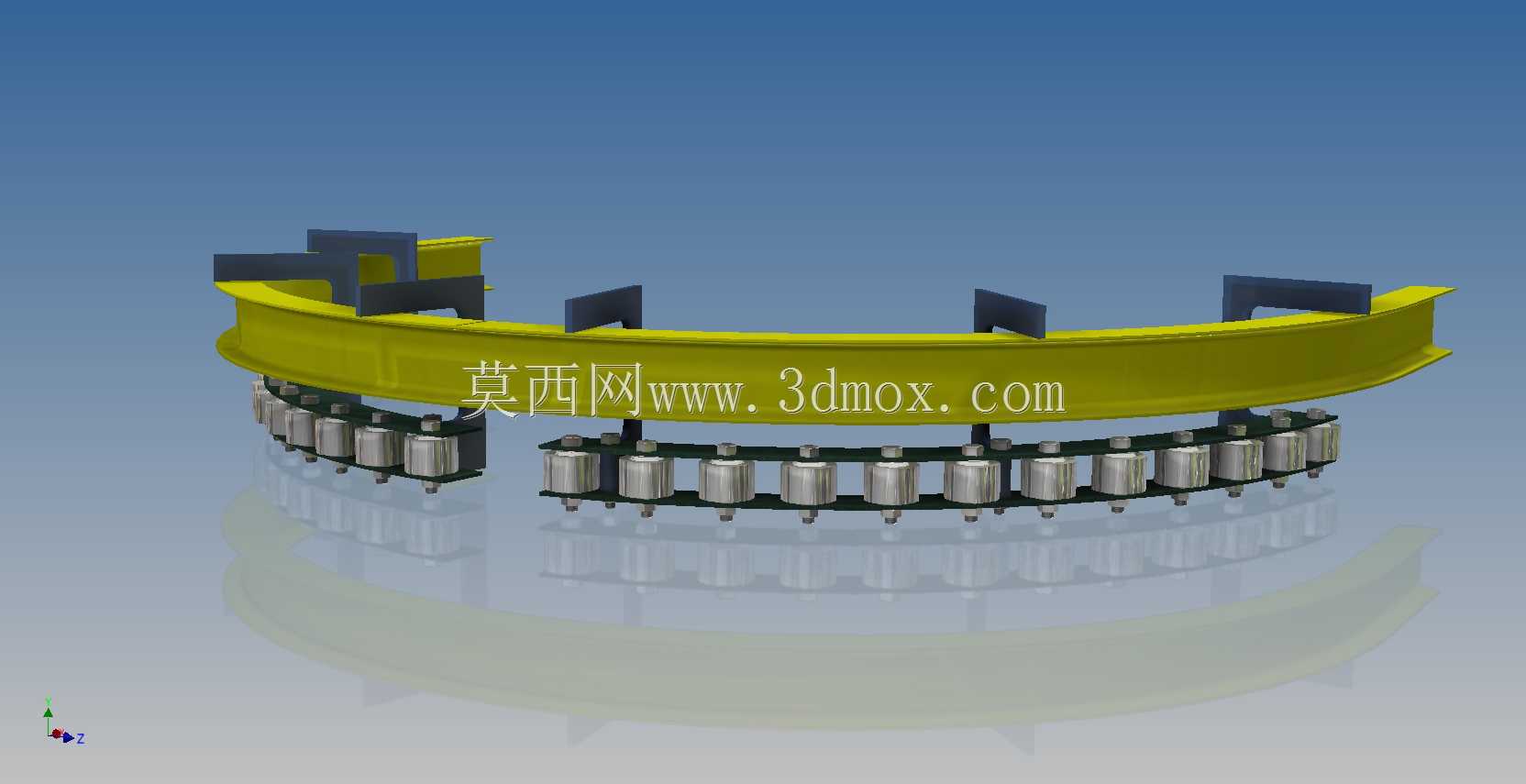

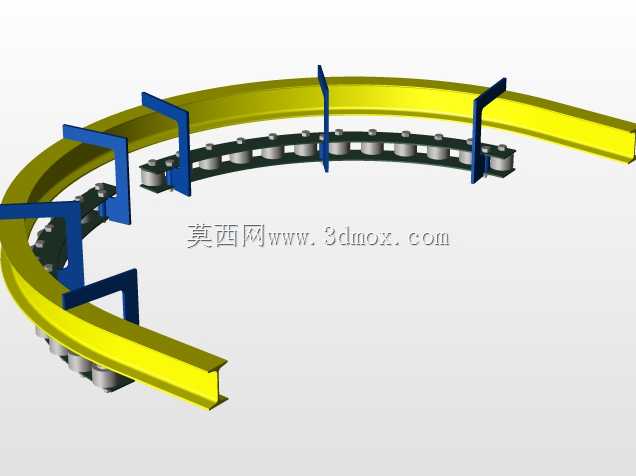

　　在自动化生产线的转角输送工位、环形装配线的转向段、检测设备的弧形进给路径中，这类弧形滚柱回转组件是实现工件平稳转向输送的核心承载导向部件，区别于传统的皮带转角机、转盘式转向机构，该组件依托连续排布的滚柱单元，可在弧形路径上为工件提供连续的滚动支撑，大幅降低转向过程中的滑动摩擦阻力，避免工件表面在转向输送时出现刮擦、卡顿问题。从结构设计逻辑来看，该组件采用36英寸弯曲半径的弧形主承载梁作为基体，整体覆盖180度转向角度，滚柱单元沿弧形梁的下沿等距排布，每个滚柱的安装座都经过角度适配，保证所有滚柱的支撑面处于同一弧形基准面上，3-3/16英寸的落差设计是为了匹配对应输送线的高度差衔接需求，让工件从直线段进入弧形转向段时能够平滑过渡，

　　不会出现高度方向的磕碰。在实际工况应用中，这类组件常被用于电子元器件检测线、食品包装环形线、汽配零件装配线的转向工位，相比传统的转角输送结构，它不需要额外配置驱动电机带动转盘或皮带，仅作为无动力导向承载段使用，依靠上游输送段的推力即可带动工件沿弧形路径完成180度转向，整体结构没有复杂的传动部件，后期维护仅需定期检查滚柱的转动灵活性，更换磨损的滚柱即可，运维成本远低于带传动的转角设备。设计过程中需要重点关注弧形梁的弯曲精度，若弧形半径存在偏差，会导致部分滚柱悬空或受力过大，加快滚柱磨损，同时滚柱的安装孔位需要沿弧形法线方向加工，保证滚柱轴线与弧形路径的切线方向垂直，避免工件在输送过程中出现跑偏、卡滞。安装边界方面，

　　该组件的弧形外沿与内沿需要预留至少20mm的安装操作空间，两端的衔接面需要与上下游直线输送段的支撑面保持齐平，落差方向的安装基准需要提前校准，避免两端衔接处出现台阶导致工件输送受阻。滚柱的材质选型通常根据输送工件的材质确定，输送金属硬质工件时可采用钢制滚柱提升承载能力，输送易刮花的塑料、玻璃类工件时可更换包胶滚柱，避免损伤工件表面。这类弧形回转组件的优势在于可以根据生产线的布局需求定制不同的弯曲半径、转向角度与落差尺寸，适配不同宽度、不同重量的工件输送需求，在紧凑的车间布局中，180度的转向设计可以大幅缩短生产线的直线占用长度，提升车间空间利用率，同时连续排布的滚柱可以保证工件在整个转向过程中始终有多点支撑，不会出现工件倾斜、

　　掉落的问题，对于底面平整的箱类、板类、托盘类工件的适配性极佳。在建模过程中，需要先绘制180度的弧形基准曲线，按照滚柱的排布间距生成各个安装位的法线基准，再逐个匹配滚柱与安装座的角度，避免出现阵列后滚柱角度错位的问题，主承载梁的加强筋结构需要沿弧形走向布置，保证长弧形梁的结构刚性，避免长期承重后出现弧形变形，影响输送精度。
