36英寸半径90度滚柱回转落差组件

　　在弧形路径物料输送、环形工位转序、曲面轨迹导向的工业场景里，这类带固定落差的弧形滚柱回转组件是解决曲线段平稳承托的核心结构件，常见于汽车焊装线的弧形工装转位、食品包装线的环形分料工位、物流分拣线的弯道导向段，以及需要沿固定圆弧轨迹完成90度转向同时保持特定高度落差的自动化设备中。不同于常规直线滚柱导轨只需要保证单方向直线度的设计逻辑，这类弧形滚柱组件首先要解决的是圆弧曲率一致性问题，36英寸的弯曲半径意味着每一段滚柱的安装座都需要匹配对应弧段的切线角度，单个滚柱的轴线必须严格指向圆弧圆心，否则滚柱在运行过程中会出现偏磨、卡滞，甚至出现滚动体与承托轨道面点接触的情况，大幅缩短组件使用寿命。设计时首先要确定回转段的中心轨迹线，

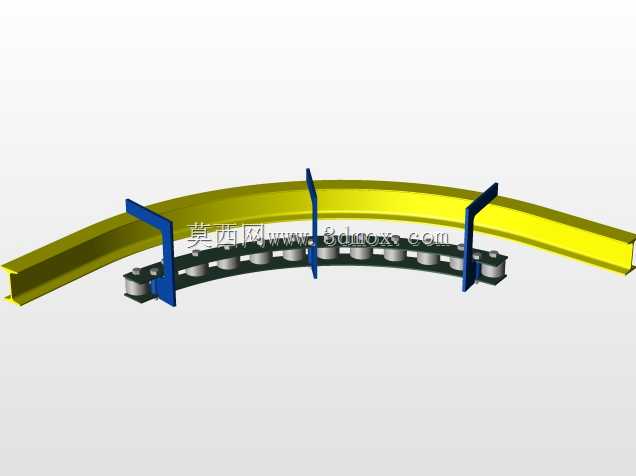

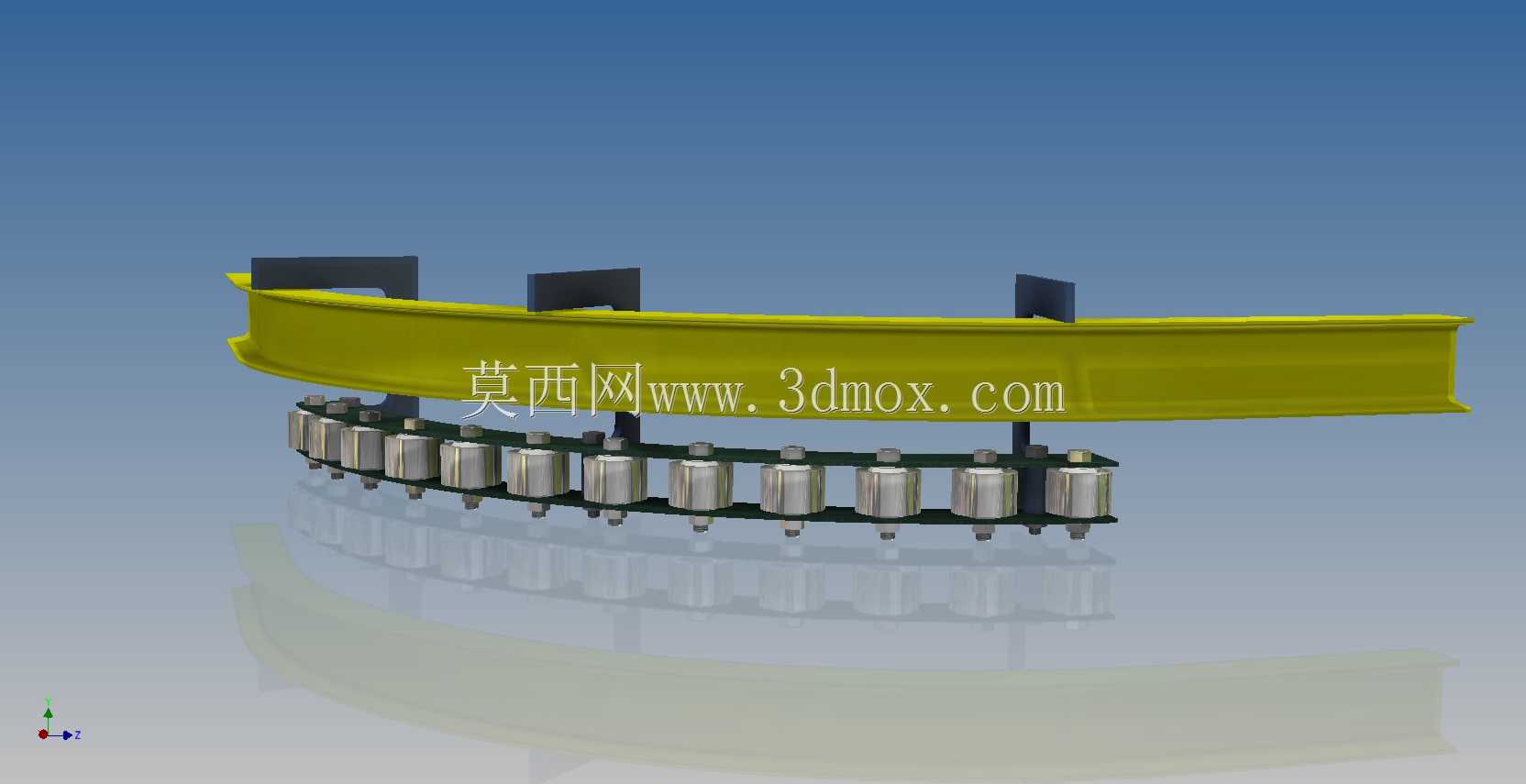

　　以36英寸为半径绘制90度的中心圆弧，再根据滚柱的直径、相邻滚柱的中心间距，沿圆弧法线方向排布每一个滚柱的安装位置，相邻滚柱之间的间隙需要控制在合理范围，既要避免间隙过大导致承托的工件在经过时出现卡顿、下坠，也要防止间隙过小造成滚柱运转时互相干涉，尤其是在3-3/16英寸落差的设计要求下，滚柱安装座的高度需要沿圆弧走向逐段递变，保证所有滚柱的上母线共同形成一个连续顺滑的弧形落差曲面，不能出现局部凸起或凹陷，否则工件经过时会产生颠簸，影响输送精度。从安装边界来看，组件上方的弧形挡边是主要的安装基准，三个等距分布的安装支脚直接与设备机架的对应安装面连接，安装时需要先找正圆弧的圆心位置，保证组件的圆弧中心与设备的回转中心完全重合，

　　安装面的平面度公差需要控制在0.1mm以内，避免组件安装后出现扭曲变形，导致滚柱卡滞。滚柱本身采用两端带轴颈的结构，直接嵌入安装座的对应孔位中，不需要额外的轴承座，这种设计既压缩了组件的整体厚度，也减少了装配环节的累积误差，滚柱的外圆面做了硬化处理，表面硬度达到HRC58-62，能够承受长期往复滚动带来的磨损，同时滚柱与安装座孔位之间采用间隙配合，保证滚柱可以灵活转动，不会出现抱死的情况。在实际应用中，这类组件不需要额外的驱动装置，属于被动承托导向部件，工件或移动工装沿弧形轨迹运动时，滚柱通过自身转动将滑动摩擦转化为滚动摩擦，大幅降低运动阻力，同时90度的回转角度可以直接完成工位之间的直角转向，不需要额外设置转向机构，而3-3/16英寸的落差设计，能够让工件在转向的同时完成高度方向的位置变化，直接衔接不同高度的输送段，省去了单独的升降机构，简化了整体设备的结构。设计过程中还需要考虑组件的负载能力，单个滚柱的径向负载需要根据实际输送工件的重量进行核算，沿圆弧排布的滚柱组会形成连续的承托面，负载会均匀分布到相邻的3-5个滚柱上，避免单个滚柱受力过大出现变形。另外，组件的弧形挡边除了作为安装基准外，还可以起到侧向导向的作用，防止移动工装在回转过程中出现侧向偏移，挡边的内侧面与滚柱承托面的垂直度需要严格控制，保证移动工装的侧向导轮可以顺畅沿挡边运行。在建模时，需要先搭建整体的参数化骨架，将圆弧半径、回转角度、落差值、滚柱直径、

　　滚柱间距这些核心参数设置为可调整变量，方便后续根据不同的设备需求快速修改参数生成新的规格，所有滚柱的安装孔位需要沿圆弧法线方向阵列，保证每个孔位的角度都与对应位置的切线垂直，安装座的曲面需要与中心圆弧保持等距，确保所有滚柱的安装高度符合落差要求，装配完成后需要进行运动干涉检查，模拟滚柱转动以及移动工装沿组件运行的全过程，确认没有干涉点，同时验证滚柱上母线形成的曲面顺滑度，避免出现局部拐点。这类组件相比常规的弧形导轨，结构更简单，制造成本更低，维护也更方便，单个滚柱出现磨损时可以单独更换，不需要更换整个组件，非常适合中低速、轻负载的弧形回转输送场景，在自动化生产线的环形布局中应用十分广泛，能够有效减少设备的占用空间，提升生产线的布局紧凑性。
