双联管路配套离心泵组结构设计

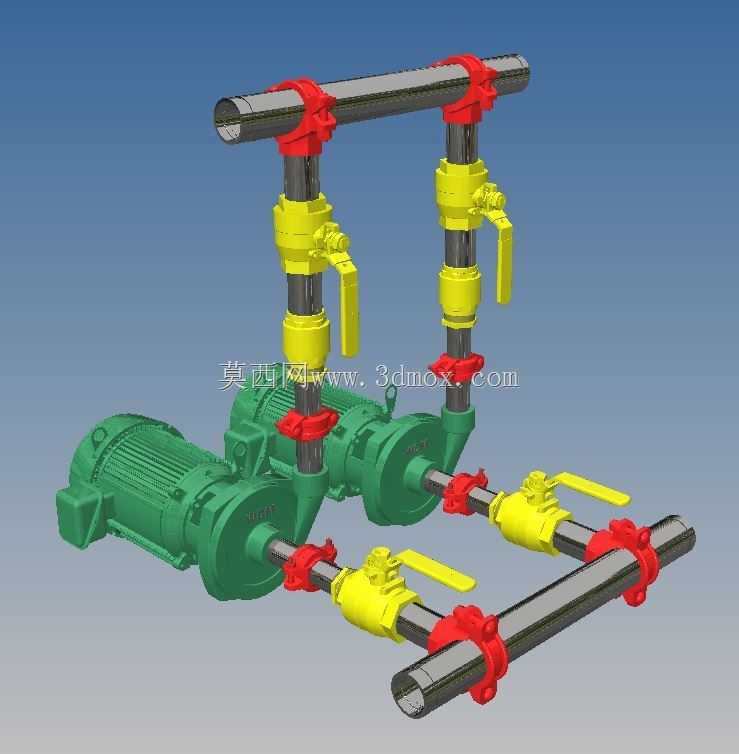

　　这套双联泵组的三维结构，是针对民用建筑供水、小型工业循环水场景做的集成化设计，日常做项目时经常碰到单泵故障导致供水中断的痛点，所以采用一用一备的双泵并联布局，能在单台泵检修或者故障时，切换另一台泵维持管路正常通流，不用全线停水作业，对供水连续性要求高的场景适配性很强。从结构上看，两台泵的进出口都做了对称的管路布局，进出口端都配置了球阀，不管是单台泵的隔离检修，还是管路通断的调节，都能通过手柄操作快速完成，不用额外拆卸管路连接件。进出口管路采用卡箍式快接结构，相比传统法兰连接，安装时不需要对齐螺栓孔、加垫打扭矩，现场装配效率能提升不少，后期拆换泵体或者阀件的时候，松开卡箍就能完成拆卸，对后期运维很友好。泵体本身采用直联式结构，

　　电机和泵头同轴连接，省去了联轴器找正的步骤，整体安装底座的尺寸也更紧凑，不会占用过多的泵房安装空间。做这个结构设计的时候，首先要考虑的是管路流道的顺畅性，进出口的弯头都做了大曲率过渡，避免直角弯头造成的局部流阻过大，减少泵的扬程损失；其次是安装边界的预留，每台泵的电机端都预留了足够的散热空间，阀件的手柄操作位置也避开了相邻管路和泵体，操作的时候不会有干涉，不管是手动开关阀还是后期更换阀件，都有足够的操作空间。另外，并联管路的汇流段做了等径设计，避免两台泵同时运行的时候出现偏流，导致单台泵负载过大。从安装尺寸来看，整套泵组的横向宽度控制在常规小型泵房的预留安装区间内，进出口管路的中心高度和常规民用供水、循环水系统的管路标高匹配，

　　不用额外做变径或者抬高管路的改造，能直接对接现有管路系统。实际应用中，这套泵组既可以用在小型建筑的生活供水增压，也可以用在暖通系统的循环水输送，甚至小型工业生产线的冷却水循环也能适配，双泵的配置也能满足不同场景下的备用冗余要求，不用单独配置备用泵和额外的管路，集成化的设计也减少了现场管路焊接、装配的工作量，所有的阀件、泵体、管路都在出厂前完成预组装，现场只需要对接进出口主管道就能完成安装，大幅缩短了施工周期。设计的时候也考虑了日常维护的便利性，泵体的排水口位置预留了操作空间，需要排空泵腔存水的时候，不用拆解周边管路就能操作，电机的接线盒位置也朝向外侧，接线操作的时候不会被管路遮挡。卡箍连接的密封件采用常规标准件，

　　后期更换的时候不需要找特殊配件，通用的密封件就能满足密封要求，降低了后期运维的配件成本。阀件的手柄采用明杆式的直观设计，操作人员在现场一眼就能判断阀门是开启还是关闭状态，避免误操作导致的管路不通或者泵体憋压问题。两台泵的安装底座采用一体化焊接结构，整体刚性足够，泵运行的时候不会出现管路共振的问题，底座上预留了地脚螺栓安装孔，现场固定的时候直接打膨胀螺栓就能完成固定，不需要额外做底座加工。
