36英寸半径45度落差滚柱回转支承组件

　　这套滚柱回转组件主要面向弧形轨迹物料输送、回转工位导向类场景，常见于环形生产线的转弯段、大半径回转工装的承载导向单元，尤其适配需要在固定回转角度内实现平稳落差过渡的工况，比如轻工包装线的弧形转向段、大型回转检测平台的滚动支承位，或是需要在圆弧路径上完成高度差衔接的物料载具导向结构。从实际使用逻辑来看，组件核心作用是在36英寸的回转半径范围内，承载上方弧形梁结构传递的载荷，同时完成45度回转角度内3-3/16英寸的落差过渡，保证沿弧形路径运动的部件不会出现卡滞、跳动，滚动过程中载荷均匀分布在每一组滚柱单元上，避免局部应力集中导致的部件磨损或变形。

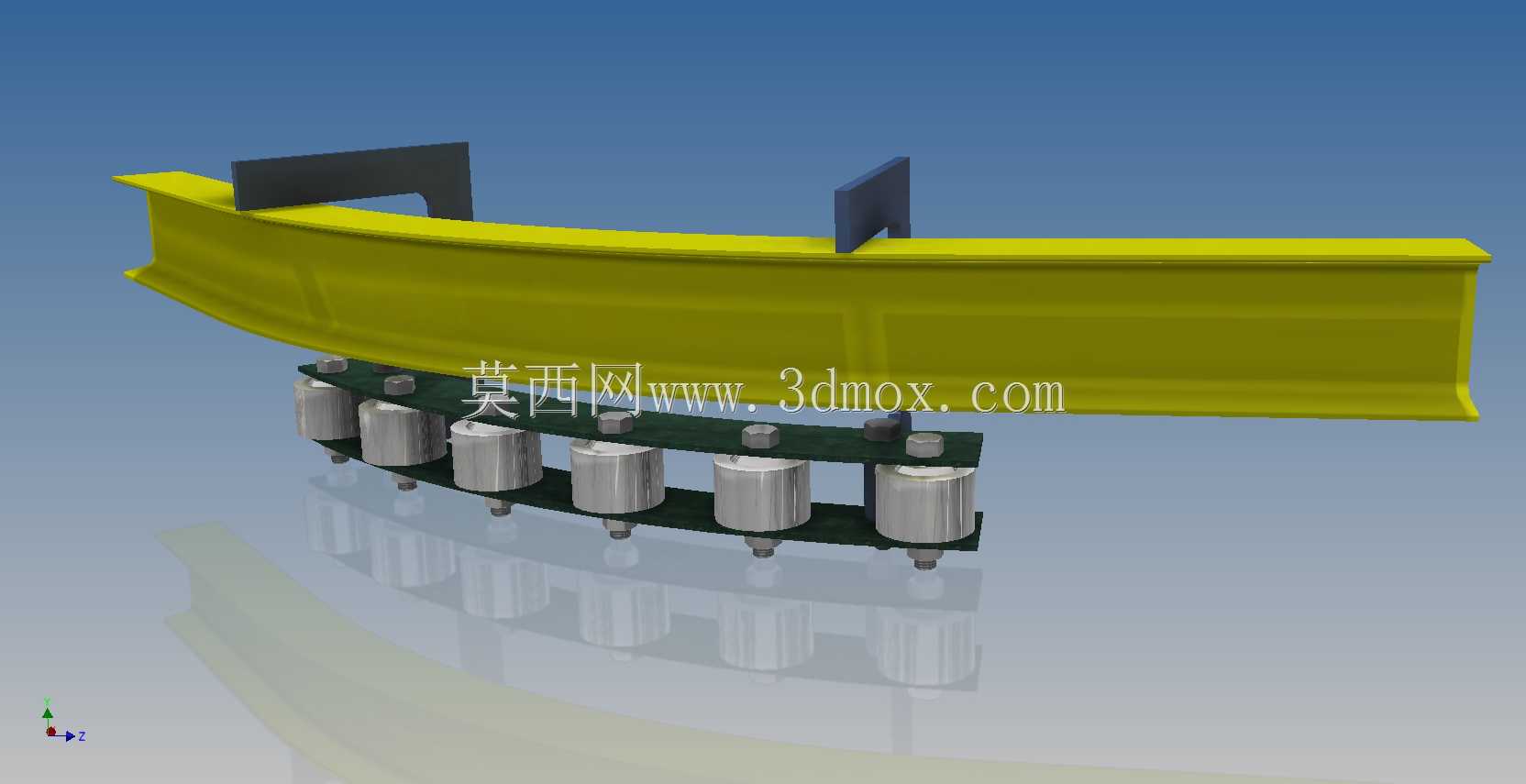

　　设计层面首先围绕回转半径的轨迹精度做基准校核，上方弧形梁的曲率完全匹配36英寸的设计半径，滚柱安装座的排布严格沿弧形轨迹的法线方向布置，保证每一个滚柱的接触线都与弧形梁的运动方向垂直，减少滚动过程中的侧向滑移。滚柱单元采用独立安装结构，每个滚柱通过销轴固定在下方的安装基座上，基座整体做成与弧形轨迹匹配的弧段结构，相邻滚柱的间距经过载荷计算确定，保证上方梁体在运动过程中始终有至少3个滚柱同时接触承载，避免出现瞬时悬空导致的冲击。针对3-3/16英寸的落差要求，滚柱的安装高度沿回转方向做线性渐变，从回转起始端到45度终止端，滚柱顶面的高度差严格匹配落差值，同时每个滚柱的轴向都预留了微小的偏转余量，补偿弧形运动过程中梁体的微小角度偏移，避免滚柱出现边缘接触导致的早期磨损。

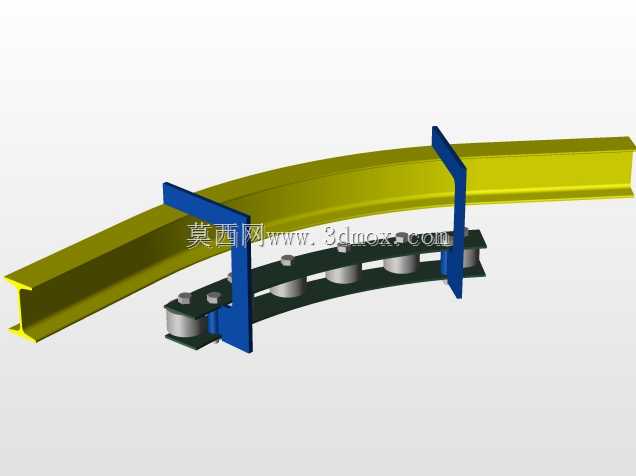

　　外形尺寸上，组件整体沿36英寸半径的圆弧排布，总覆盖角度为45度，滚柱安装基座的宽度根据滚柱的承载直径确定，保证基座有足够的刚度承受径向载荷，不会在长期受压后出现变形导致轨迹偏移。安装边界方面，下方基座预留了统一的安装孔位，孔位间距沿弧形轨迹的弦长方向做等距排布，方便与设备的主机架做螺栓固定，安装时需要先校准基座的圆弧中心与设备回转中心的同轴度，误差控制在0.1mm以内，避免滚柱与上方弧形梁出现偏磨。上方的弧形梁两端设置有安装挡边，用来与运动载具做连接固定，挡边的位置经过重心校核，保证载具的载荷中心落在滚柱的承载范围内，不会出现偏载。

　　从实际工况适配角度，这套组件的滚柱采用耐磨金属材质，表面做硬化处理，能够适应长期连续滚动的磨损要求，滚柱内部的转动副预留了润滑脂填充空间，可定期补充润滑降低运行阻力。安装基座采用整体式弧段结构，相比分段拼接的结构拥有更好的整体刚度，不会因为长期受载出现接缝处的错位，保证回转过程的平顺性。在实际选型应用时，需要根据上方承载的总重量核算滚柱的总承载能力，确保单滚柱承受的载荷不超过其额定承载值，同时要根据运行速度调整滚柱的排布间距，速度越高则间距越小，保证运动过程的平稳性，避免出现振动。针对有防尘要求的工况，还可以在滚柱基座两侧加装防尘挡板，减少粉尘进入滚柱转动副导致的卡滞问题，延长组件的整体使用寿命。
